MODE D'EMPLOI PDEXS 150 B2 PARKSIDE
Traduction des instructions d'origine
DE AT CH
DRUCKLUFT-EXZENTERSCHLEIFER
Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE
FR/BE Traduction des instructions d'origine Page 25
Utilisation conforme à l'usage prévu 26
Equivemment 26
Matériel livre 26
Caracteristiques techniques 27
Consignes generales de sécurité pour apparèils à air comprimé 27
Risque engendre par des pieces projetees 28
Risques de happage. 28
Risques en service 28
Risques dus aux mouvements repétitifs 28
Risques engendres par des accessoires 29
Risques sur le poste de travail 29
Risques causés par la poussière et les vapeurs 29
Risques dus au bruit 30
Risquescausésparlesoscillations. 30
Instructions de sécurité supplémentaires pour les machines pneumatiques 30
Consignes de sécurité spécifiques aux ponceuses 31
Avant la mise en service 31
Montage de l'embout male 31
Montage du plateau de ponçage 31
Choisir le disque abrasif 32
Montage du disque abrasif 32
Graissage 32
Remplissage d'huile 33
Raccordement à la source d'air comprime 33
Utilisation 33
Mise en marche / hors service 33
Regulation de la puissance d'oscillation 33
Poncer 33
Consignes de travail 34
Entretien et nettoyage 35
Dépannage 35
Mise au rebut 36
Garantie 36
Service 36
Importateur 36
Traduction de la déclaration de conformité originale 37

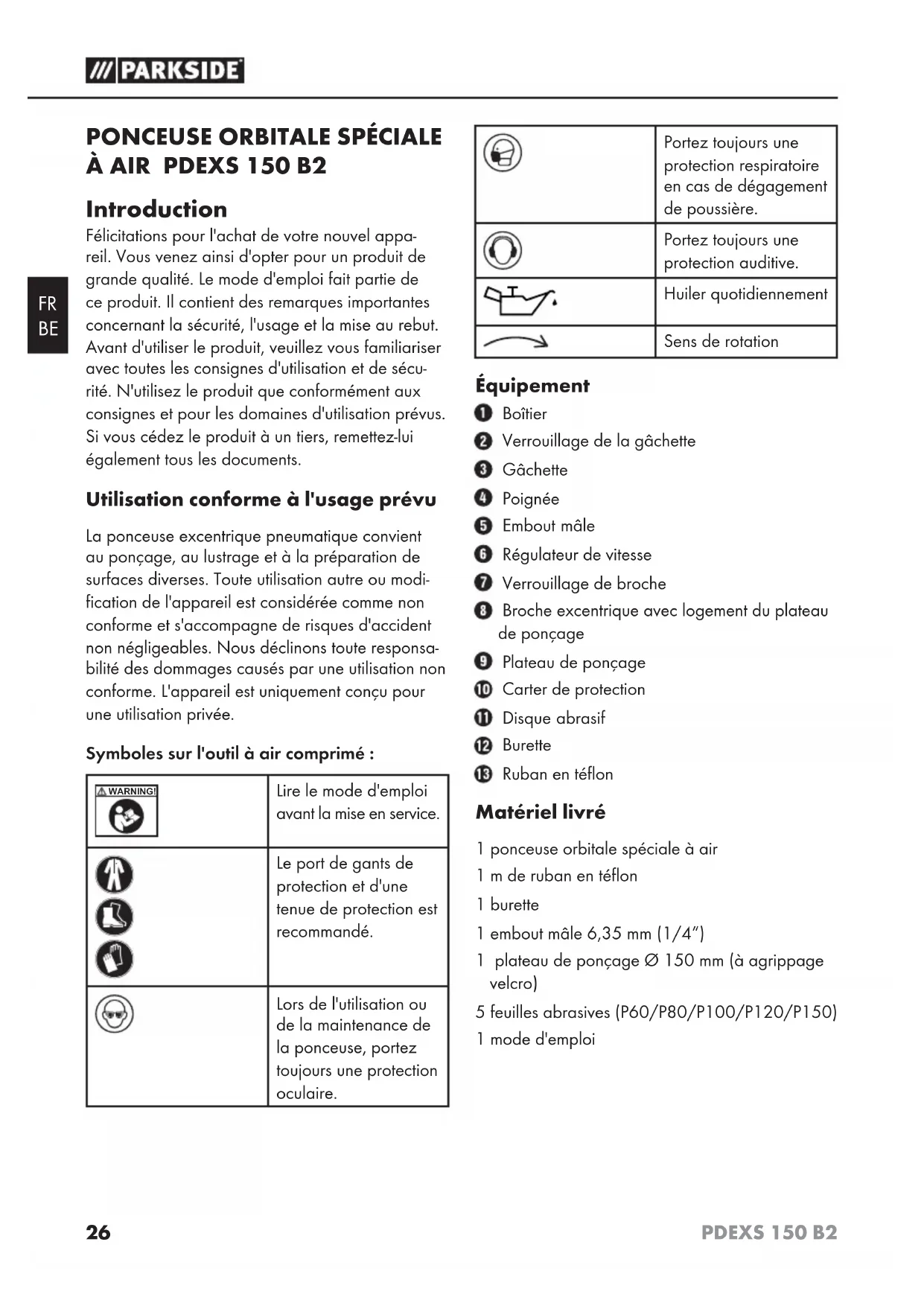

PONCEUSE ORBITALE SPECIALE A AIR PDEXS 150 B2
Introduction
Félicitations pour l'achat de votre nouvel appar
reil. Vous venez ainsi d'opter pour un produit de
grande qualité. Le mode d'emploi fait partie de
ce produit. Il contient des remarques importantes
concernant la sécurité, l'usage et la mise au rebut.
Avant d'utiliser le produit, veuillez vous familiariser
avec toutes les consignes d'utilisation et de sécur
rite. N'utilisez le produit que conformément aux
consignes et pour les domaines d'utilisation prévus.
Si vous cédez le produit à un tiers, remettez-lui
également tous les documents.
Utilisation conforme à l'usage prévu
La ponceuse excentrique pneumatique convient au ponçage, au lustrage et à la préparation des surfaces diverses. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Nous déclinons toute responsabilité des dommages causés par une utilisation non conforme. L'appareil est uniquement concu pour une utilisation privée.
Symboles sur l'outil à air comprime :
| WARNING! | Lire le mode d'emploi avant la mise en service. |
| Le port de gants de protection et d'une tenue de protection est recommanded. | |
| Lors de l'utilisation ou de la maintenance de la ponceuse, portez toujours une protection oculaire. |
| Portez toujours une protection respiratoire en cas de dégagement de poussière. | |
| Portez toujours une protection auditive. | |
| Huiler quotidiennement | |
| Sens de rotation |
Équipement
Boitier
2 Verrouillage de la gachette
3 Gachette
4 Poignée
Embout malé
6 Regulateur de vitesse
7 Verrouillage de broche
Broche excentrique avec logement du plateau de ponçage
Plateau de ponçage
10 Carter de protection
1 Disque abrasif
Burette
13 Ruban en teflon
Matériel livre
1 ponceuse orbitale spéciale à air
1 m de ruban en teflon
1 burette
1 embout male 6,35 mm (1/4")
1 plateau de ponçage 0 150 mm (à agrippage velcro)
5 feuilles abrasives (P60/P80/P100/P120/P150)
1 mode d'emploi
Caracteristiques techniques
Vitesse assignee: max. 10000 min
Pression de l'air assignee: max. 6,3 bar
Plateau de ponçage: 150 mm
Masse (sans accessoires): env. 1,65 kg
Porter une protection auditive!
Valeurs d'émission sonores :
Valeur de mesure pour le bruit déterminée
Valeur d'émission des vibrations :
Valeur totale de vibration déterminée conformément à ISO 28927-3 et EN 12096:
$$ a _ {b} = 8, 2 7 \mathrm {m} / \mathrm {s} ^ {2} $$
Incertitude K = 0.82m / s^2
AVERTISSEMENT!
Les valeurs d'émission sonores indiquées dans ces instructions ont été mesurées conformément aux méthodes de mesure décrites dans la norme ISO 15744 et peuvent être utilisées pour la comparaison d'appareils. Les valeurs d'émission sonore sont varier en fonction de l'usage de l'outil à air comprime et peuvent, dans certains cas, excéder la valeur indiquée dans ces instructions. La solicitation due aux émissions sonores pourrait être sous-estimée si l'outil à air comprime est utilisé régulièrement de cette manière.
REMARQUE
Pour obtenir une estimation précise de la sollicitation due aux émissions sonores pendant un certain temps de travail, il faut également tener compte des périodes pendant lesquelles l'appareil est eteint, ou de celles durant lesquelles it est certes allumé mais n'est pas effectivement utilisé. Ceci peut considérablement réduire la sollicitation due aux émissions sonores pendant toute la durée du travail.
Consignesgénérales de sécurité pour apparèils à air comprimé
AVERTISSEMENT!
- Concernant des risques multiples : Les consignes de sécurité doivent avoir eté lues et comprises avant l'installation, l'utilisation, la réparation, la maintenance et le remplacement d'accessoires sur la ponceuse pour feuilles abrasives, ou sur la polisseuse, ainsi qu'avant le travail à proximate de la machine. En cas contraire, de graves blessures corporelles peuvent s'ensuivre.
La ponceuse pour feuilles abrasives, ou la polisseuse doit être exclusivement installée, régée et utilisée par du personnel qualifié et formé en conséquence.
- Cette ponceuse pour feuilles abrasives, ou cette polisseuse ne doit pas etre modifie. Les modifications risquent de restreindre l'efficacite des mesures de securite et d'augmenter les risques pour I'opérateur.
Les consignes de sécurité ne doivent pas se perdre - Remettez-les à l'utilisateur.
N'utilisez jamais la ponceuse pour feuilles abrasives ou la polisseuse abimée.
L'appareil doit être soumis régulièrement à une inspection afin de contrôler qu'il présente bien les valeurs de mesure et les marquages requis dans cette notice. L'utilisateur doit contacter le fabricant afin d'obtenir si besoin des plaques de remplacement.
Risque engendré par des pièces projétées
Si la piece, des accessoires voire l'outil machine lui-même casset, des débris risquent d'être projetés à grande vitesse.
Lors du fonctionnement de la ponceuse pour feuilles abrasives ou de la polisseuse, ou lors du remplacement d'accessoires sur la machine, le port d'une protection oculaire résistante aux impacts est obligatoire. Le niveau de protection nécessaire doit etre évalué séparément pour chaque utilisation.
Pendant des travaux au dessus de la tete, portez toujours un casque de protection. Dans ce cas, les risques courus par d'autres personnes doivent également être estimés.
Il faut s'assurer que la piece a usiner est fixe de manière sure.
Risques de happage
Si des vêtements amples, bijoux, colliers, cheveux ou gants ne sont pas maintainus loin de la machine et de ses accessoires, cela engendre un risque d'étouffement, d'arrachage du cuir chevelu et/ou de blessures (coupures).
Risques en service
Pendant l'utilisation de la machine, les mains de l'utilisateur peuvent etre exposées à des risques par exemple de coupure ainsi que d'efaflures et d'échaudement. Pour vous proteger les mains, portez des gants appropriés.
L'utilisateur ainsi que le personnel de maintenance doit être physique en mesure de maître la talle, la masse et la puissance de la machine.
Tenez la machine correctement : Soyez prét à contrer les mouvements habituels mais aussi ceux inopinés : tenez vos deux mains prêtes.
Veillez à placer votre corps bien en équilibre et à tener l'appareil de manière sure.
Lâchez l'organe de commande de mise en marche et d'immobilisation en cas d'interruption de l'alimentation énergétique.
Utilisez uniquement les lubrifants recommandés par le fabricant.
Il faut porter des lunettes de protection; le port de gants de protection et d'une tenue de protection est recommandé.
Vérifier le plateau de ponçage avant chaque utilisation. Ne pas utiliser lorsque ce dernier est déchiré, cassé ou tombé par terre.
Éviter tout contact direct avec le plateau de ponçage mobile, afin d'eviter que les mains ou autres parties corporelles soient écrasées ou coupées. Il convient de porter des gants de protection adaptés.
Ne jamais utiliser la machine sans abrasif.
Il y a risque de décharge electrostatique lorsque la machine est utilisé sur du plastique et d'autres matériaux non conducteurs.
Une atmophère potentiellément explosive peut être créé par la poussière et les vapeurs, causées par le ponçage et le ponçage à l'émeri. Un système d'aspiration ou de suppression des poussières adapté au matériel usiné doit toutes être utilisé.
Risques dus aux mouvements répétitifs
Lors de l'utilisation d'une ponceuse pour feuilles abrasives ou d'une polisseuse afin de réaliser différents travaux, il est possible que l'utilisateur dessente des sensations désagreables dans les mains et les bras ainsi qu'au niveau des epaules et du cou, ou bien sur d'autres parties du corps.
Lors de l'utilisation d'une ponceuse pour feuilles abrasives ou d'une polisseuse, l'utilisateur doit adopter une posture agreable, tout en veillant à un mainien sur et à éviter toute posture défavorable ou rendant difficile le mainien de l'équilibre. L'utilisateur doit changer de posture en cas de travaux de longue durée, ce qui peut être utile afin d'éviter des désagreements et la fatigue.
Si l'utilisateur dessent des symptomes tels que par ex. un malaise durable ou reapparaissant a plusieurs reprises, maux, palpitations, douleur, picotements, surdite, brûture ou raideur, ces signes ne doivent pas été ignorés.
L'utilisateur doit dans ce cas consulter un medecin disposant des qualifications adaptées.
Risques engendrés par des accessoires
Avant de changer l'outil de la machine ou des accessoires, débranchez la ponceuse pour feuilles abrasives ou la polisseusede l'alimentation energetique.
Pendant et après l'utilisation, évitez tout contact direct avec l'outil de la machine car il peut s'être échauffé ouprésenter des arêtes vives.
Seuls des outils pour ponceuse pour feuilles abrasives ou polisseuse prevus par le fabricant de la ponceuse pour feuilles abrasives ou de la polisseuse doivent etre utilisés.
Il ne faut pas utiliser de disques de tronconnage ni de machines de découpe.
Il convient de vérifier si le régime maximal de l'outil de la machine (disques flottants, bandes de ponçage, disques en fibre) est supérieur à la vitesse nominale de l'appareil;
■ Les disques autoadhésifs doivent être positionnés de manière concentrique sur la plaque de fixation.
Risques sur le poste de travail
■ Principales causes de blessures sur le lieu de travail : dérapage, trébuchement et chute. Faites attention aux surfaces pouvant être devenues glissantes suite à l'utilisation de la machine, et aux risques de trébucher créé par le flexible d'air compré ou le flexible hydraulique.
- Ces ponceuses pour feuilles abrasives ou polisseuses ne sont pas prévues pour être utilisée dans des atmosphères explosives, et ne sont pas isolées contre le contact avec des sources électriques.
Assurez-vous qu'il n'este aucune conduite electrique, conduite de gaz etc. qui puisse entrainer un danger en cas d'une déterioration causée par l'utilisation de la machine.
Risques causés par la poussière et les vapeurs
■ Les poussières et vapeurs causees par l'utilisation de ponceuses pour feuilles abrasives et polisseuses peuvent creer des risques pour la santé ( comme par ex. cancer, malformations congenitales, asthme et/ou dermatite). Il est indispensable de réaliser une analyse de risque par rapport à ces dangers et d'implementer des mécanismes de régulation correspondants.
Les poussières créées ainsi que l'eventuel sou-lovement des poussières existantes doivent etre pris en compte lors de cette analyse de risques.
La ponceuse pour feuilles abrasives ou la polisseuse doit ettreutiliseetentreuue conformementauxrecommendationsdonnéesdans cette notice,afin de réduirea un minimum le dégagementde poussières et de vapeurs.
L'air d'échévement doit être evacué de manière à réduire à un minimum le soulevement de poussière dans des environnementes poussièux.
En cas de creation de poussières ou de vapeurs, il convient de les contrôle sur leur lieu de dégagement.
Toutes les pieces intégrées ou accessoires de la machine prévus pour la collecte, l'aspiration ou la suppression de la poussière volante ou des vapeurs, doivent être utilisés et entretenus conformément aux instructions du fabricant.
■ Les consommables/outillages machine doivent être sélectionnés, entretenus et replacés conformément aux recommendations figurant dans cette notice afin d'eviter une intensification inutile du dégagement de poussière ou de vapeur.
Utilisez des équipements de protection respiratoire conformément aux instructions de votre employeur ou comme prescrits dans les dispositions sanitaires et de protection du travail.
Risques dus au bruit
L'effet d'un niveau sonore elevé peut, en cas de protection auditive insuffisante, provoquer des léasons auditives, une perte d'acuité auditive ainsi que d'autres problèmes comme par ex. des acouphènes (sonneries, sufflements, bourdonnements, ronronnements dans l'oreille). C'est la raison pour laquelle il est indispensable de réaliser une analyse de risque concernant ces dangers et demettre en œuvre des mécanismes réglementaires correspondants.
Des mesures comme par ex. l'utilisation de matériaux isolants, visant à éviter les bruits de sonnerie apparaisant sur les pieces à usiner, font partie des mécanismes réglementaires adaptés destinés à réduire le risque.
Utilisez des équipements de protection auditive conformément aux instructions de votre employeur ou comme prescrits dans les dispositions sanitaires et de protection du travail.
La ponceuse pour feuilles abrasives ou la polisseuse doit etreutiliseeetentretenue conformement aux recommandations données dans cette notice,afin d'eviter une augmentation inutile du niveau sonore.
■ Les consommables/outillages machine doivent être sélectionnés, entretenus et replacés conformément aux commandations données dans cette notice afin d'éviter une augmentation inutile du niveau sonore.
Assurez-vous toujours, si la ponceuse pour feuilles abrasives ou la polisseuse est équipée d'un silencieux, que ce dernier est en place et opérationnel lorsque la machine est utilisée.
Risques causés par les oscillations
L'influence des oscillations peut provoquer des dommages nerveux et des problèmes de circulation sanguine dans les mains et les bras.
Lors de travaux dans un environnement froid, portez des vêtements chauds et maintenez vos mains au chaud et au sec.
Si vous constatez une sensation d'engourdissement, des picotements ou des douleurs dans les doigts ou les mains, ou si la peau de vos doigts ou de vos mains devient blanche, arrêtez immidiatement le travail avec la ponceuse pour feuilles abrasives ou la polisseuse, informez-en votre employeur et consultez un médecin.
La ponceuse pour feuilles abrasives ou la polisseuse doit ettreutiliseetentretenue conformementauxrecommendationsfigurant dans cette noticeafin d'eviterune amplification inutile des vibrations.
Ne tenez pas la machine trop serree, mais d'une main sure en respectant les forces de reaction des mains nécessaires, car le risque d'oscillation augmente en regle generale avec I'augmentation de la force de prise.
Instructions de sécurité supplémentaires pour les machines pneumatiques
L'air comprime peut provoquer des blessures graves.
-Si la machine n'est pas utilisée, ainsi que lors de l'échange d'accessoires ou bien avant la réalisation de travaux de réparation, veiliez à ce que l'alimentation en air soit fermée, que le flexible d'air ne soit pas sous pression et que la machine soit débranchée de l'alimentation d'air.
-Ne dirigez jamais la sortie d'air vers vous même ou d'autres personnes.
Les flexibles en mouvement peuvent provoquer des blessures graves. Verifiez de ce fait toujours si les flexibles et leurs fixations sont intacts ou sils ne se sont pas détachés.
Lors de l'utilisation d'accouplements tournants (accouplements à griffes), des aides à l'arrêt doivent être intégrées; des securités pour flexibles Whipcheck doivent être utilisées afin de fournir une protection en cas de défaillance du raccord du flexible avec la machine et des flexibles entre eux.
Veilles a ce que la pression maximale indiquees sur la machine ne soit pas depassée.
Ne transporte jamais les machines pneumatiques par le flexible.
Consignes de sécurité spécifiques aux ponceuses
AVERTISSEMENT!
Les poussières de matériaux tels que les peintures au plomb, certaines variétés de bois et poussières de métal peuvent nuir à la santé.
Le fait de toucher ou de respirer ces poussières représentent un danger pour la santé de l'utilisateur ou des personnes proches.
- Portez des lunettes de protection et un masque anti-poussière!
Avant la mise en service
REMARQUE
La ponceuse doit être utilisée exclusivement avec de l'air comprime épure contenant un brouillard d'huile, et la pression maximale de travail (6,3 bars) ne doit pas être dépassée dans l'appareil. Pour réguler la pression de travail, il faut équiper le compresseur d'un détendeur.
Enveloppez tous les raccords filetés avec le ruban en félon fourni 13.
Montage de l'embout male
Retirez le capuchon de protection plastique obturant l'arrivee d'air de I'appareil.
Entourez le filetage de l'embout mal 5 avec le ruban en teflon fourni 13.
Vissez l'embout mal 5 dans l'arrivee d'air.
Montage du plateau de ponçage
La ponceuse excentrique pneumatique est équipée d'un carter de protection 10
Indication du sens de rotation du plateau de ponçage 9

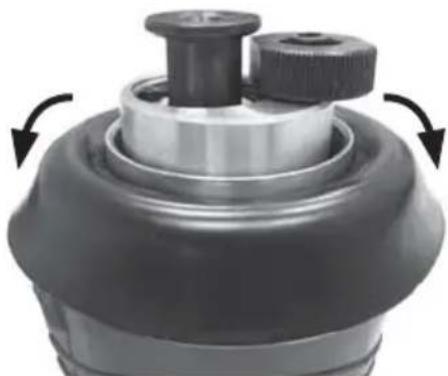

Pour monter le plateau de ponçag ou pour le remplacer, enfilez le carter de protection (voir fig. 1).
Fig. 1
AVERTISSEMENT!
N'utilisez jamais la ponceuse excentrique pneumatique sans carter de protection 10.
N'utilisez jamais la ponceuse excentrique pneumatique le carter de protection retroussé 10.
Un carter de protection abimé doit être immédiatement remplace.

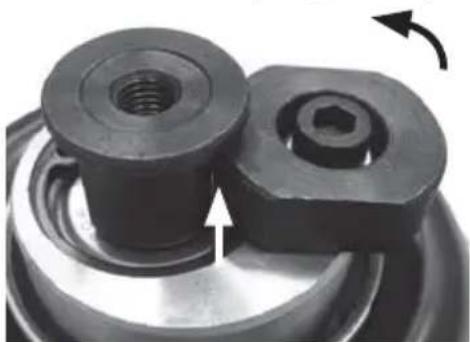

Tournez le verrouillage de broch 7 avec la courbure moletée contre le cote plat de la broche excentrique 8 (voir fig.2).
Fig. 2
Retirez le capuchon de protection de la tige filetée du plateau de ponçage 3 t vissez-le dans le sens des aiguilles d'une montre jusqu'à la butée dans la broche excentrique 8.
Desserrez le verrouillage de broch7, de maniere a ce que la broche excentrique 8 puisse tourner librement autour du propre axe.
ATTENTION!
N'utilise jamais la ponceuse excentrique pneumatique avec la broche d'entrainment verrouillée. Ceci est dangereux et peut provoquer des blessures graves.
Evert le carter de protection 0 autour de nouveau (voir fig.3).
Fig. 3
Choisir le disque abrasif
Enlevement et surface :
La performance d'enlevement et la qualite de surface sont déterminées par l'épaisseur du grain du disque abrasif.
Veuillez tenir compte du fait qu'il convient d'utiliser des disques abrasifs de grains différents pour l'usinage des différents materiaux.
Montage du disque abrasif
ATTENTION!
Débranchez obligatoirement l'appareil de la source d'air compré avant de placer ou de détacher le disque abrasif ①.
Le plateau de ponçag et les disques abrasifs Compris dans le matériel livre sont équipés d'une fermeture velcro correspondante.
Choisissez le disque abras de grain souhaite et pressez-le sur le plateau de ponçage Veillez au positionnement concentrique.
Pour le changement, levez le disque abrasi lateralement et retirez-le du plateau de poncage Si nécessaire, nettoyez le plateau de poncage l'air comprime.
Graissage
REMARQUE
Afin d'eviter tout dommage par frottement et corrosion, un graissage régulier est particulièrement important. Nous recommendons l'utilisation d'une huile spéciale pour air compré (par ex. huile pour compresseurs Liqui Moly).
Graissage avec un atomiseur d'huile
-À titre préparatoire en aval du réducteur de pression, un atomiseur d'huile (non compris dans le matériel livré)GRAISSÉ VOYRE APPAREIL EN CONTU IN DE MANIÈRE OPTIMALE. UN atomiseur d'huile pulverisé de fines gouttelettes d'huiles dans l'air circulant et garantit ainsi un graissage régulier.
Graissage manuel
-Si vous n'avez pas d'atomiseur d'huile, effectuez un graissage avant chaque mise en service ou lors de longues opérations de travail, en mettant 3-4 gouttes d'huile spéciale pour air compré dans l'embout malé.
Remplissage d'huile
Afin que la ponceuse excentrique pneumatique demeure longtemps fonctionnelle, il faut qu'il y ait suffisamment d'huile pneumatique dans l'appareil.
Vous dispose des possibilités suivantes :
raccordez un conditionneur d'air avec huileur au compresseur.
Installez un huileur intégré dans la conduite d'air compré ou sur l'appareil pneumatique.
Versez env. 3-5 gouttes d'huile pneumatique manuellement toutes les 15 minutes de fonctionnement dans l'embout male
Raccordement à la source d'air comprimé
REMARQUE
Avant le raccordement à la source d'air compré
-la pression de travail correcte (3-6 bars) doit etre entierement disponible
- il convient de s'assurer que la conduite de ventilation est située en position supérieure
Raccordez l'appareil à un compréseur en raccordant l'embout male au flexible d'alimentation de la source d'air compré.
Afin de pouvoir réguler l'air compré, la source d'air compré doit être équipée d'un réducteur de pression.
Utilisation
Mise en marche / hors service
Allumer :
Appuyez d'abord le verrouillage de gachette vers l'avant puis sur la gachette ourmettre l'appareil en marche.
Eteindre :
Relachez la gachette 3
Une fois vous travaill terminé, débranchez l'appareil de la source d'air comprime.
Régulation de la puissance d'oscillation
Le régulateur de vitess 6 peut varier le flux de l'air et ainsi la puissance d'oscillation pendant l'utilisation.
La puissance d'oscillation ideale dépend du matériel et peut être déterminée par des tests pratiques.
À l'aide du détendeur, réglez la pression de travail sur la valeur correcte.
Poncer
Allumez la source d'air comprime et laissez-la allumée jusqu'à ce que la pression maximale soit atteinte et s'éteigne.
A l'aide d'un réducteur de pression, réglez la pression de travail ideale sur la source d'air comprimé. Tenez compte du fait que la pression de travail maximal ne doit pas être dépassée. Une pression de travail accrue n'apporte aucun avantage au niveau de la puissance, mais augmente uniquement la consommation d'air et accélère l'usure de l'appareil. Respectez de ce fait toujours les indications techniques.
Mettez la ponceuse excentrique pneumatique en marche.
Laissez l'appareil arrivere à la la vitesse de rotation souhaitation et reglez-le si nécessaire.
Approche la ponceuse excentrique pneumatique parall element à la piece à usiner.
Déplacez l'appareil parallelement en effectuant des mouvements circulaires ou bien en alternance dans le sens longitudinal et transversal. Utilisez le boitier 1 comme poignée pour amener l'appareil dans la direction souhaitee.
Ne pas appuyer sur la ponceuse excentrique pneumatique. Appuyer fortement n'augmente pas la performance de travail!
Une fois le travail terminé, relâchez la gâchette pourmettre l'appareil hors service.
Une fois vous travaill terminé, débranchez l'appareil de la source d'air comprime.
ATENTION!
De la poussiere se dégage lors du ponçage. Portez de ce fait obligatoirement des gants de protection, une protection respiratoire adapte et nettoyez le papier émeri et la pièce à usiner à intervalles réguliers à l'aide d'un aspirateur ou d'air compré.
En fonction de la taille et du type de piece à usiner, des mesures de sécurité correspondantes doivent être prises. Utilisez des dispositifs de serrage adaptés afin d'éviter que la pierce à usiner ne glisse.
En cas d'interruption de l'alimentation en air compré, relâchézméniatement la gachette 3.
Consignes de travail
Le plus important lors du ponçage est d'utiliser successivement un papier émeri d'un grain de plus en plus fin. Si vous utilisez un grain plus grossier, la surface ne sera pas lisse mais plutôt plus rugueuse. Si le grain est trop fin, vous obtenez à peine un résultat.
La performance d'enlevement est déterminée par la vitesse de rotation et par le grain du papier émeri.
Utiliser différents papiers émeri en fonction du matériel à usiner et de l'enlèvement souhaïte.
ATENTION!
Débranche obligatoirement l'appareil de la source d'air compré avant de placer ou de détacher le disque abrasif ①.
| Matériau Grain | ||
| Vernis/laques : | Poner 180 | |
| Corriger les éraflures | 120 | |
| Éliminer les points de rouilles | 40 | |
| Bois : Bois mou | 60 - 80 | |
| Bois dur 60 | ||
| Placages 240 | ||
| Métal : Aluminium | 80 | |
| Acier 60 | ||
Entretien et nettoyage
BLESSURES! Avant les travaux de maintenance, débranchez l'appareil du réseau d'air compré.
ATTEMPTION!
Nettoyez l'appareil avant la maintenance pour eliminer les substances dangereuses qui (suite aux processus de travail) s'y sont déposées. Evitez tout contact cutané avec ces substances. Si la peau entre en contact avec des poussières dangereuses, ceci peut provoquer une dermatite grave. Si de la poussière est dégagée ou soulevée durant les travaux de maintenance, elle risque d'être inspirée.
REMARQUE
Pour garantir un fonctionnement impeccable et une longue durée de vie à la ponceuse, il faut respecter les points suivants :
que la lubrification par huié soit suffisante et constante pour un fonctionnement optimal revêt une importance cruciale.
Vérifiez après chaqueutilisation la vitesse derotation et le niveau d'oscillations.
Vérifiez la vitesse de fonctionnement à vide régulierement ainsi qu'après chaque maintenance :
À cette fin, utilisez un compte-tours et effectuez la mesure sans serrer d'outil dans l'appareil. À partir d'une pression d'écoulement de 6,3 bars, il ne faut enaucun cas dépasser la vitesse de fonctionnement à vide.
Si un niveau d'oscillation plus elevé est générepar l'appareil, la cause doit être éliminée ou réparée avant de poursuivre l'utilisation.
Utilisez uniquement les pieces de rechange d'origine du fabricant, sans quoi les utilisateurs encourent des risques. Contactez le centre après-vente en cas de doute.
Vérifiez régulierement le plateau de ponçag en vue de détector des déteriorations.
Nettoyez l'appareil uniquement avec un chiffon doux et sec ou à l'air compré.
N'utilisez enaucun cas de produits nettoyants agressifs et/ou provoquant des rayures.
Dépannage
| Panne Cause | possible | Remède |
| Vitesse trop BASSE, de l'air s'échappe par l'orifice de sortie. | Pièces moteur collées à cause de la saleté. | Vérifier si le filtrte de l'ali-mentation en pression est encrassé. |
| Pression d'ali-mentation trop BASSE. | Vérifier si le filtrte de l'ali-mentation en pression est encrassé. | |
| Graisser l'appareil comme décrit dans la notice. | ||
| Si nécessaire, répéter les indications ci-dessus. | ||
| L'appareil ne rouge pas, l'air compré s'échappe entièrement par l'orifice de sortie. | Le moteur est bloqué à cause d'une accumulation de matériel. | Graisser l'appareil comme décrit dans la notice. |
Mise au rebut
L'emballage se compose de mo recyclables. Il peut etre elimine dans les conteneurs de recyclage locaux.
Ne pas jeter l'appareil avec les ordures menagères!
Se renseigner auprès de votre mairie ou des services de votre commune pour connaître les possibliétés de mise au rebut de votre(APpeareil usagé.
Garantie
Cet apparéil est garanti 3 ans à partir de la date d'achat. L' apparéil a été fabriqué avec soin et contrôle consciencieusement avant sa livraison. Veuillez conserve le ticket de caisse en guise de preuve d'achat. En cas d'exercice de la garantie, veuillez contacter le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.
La prestation sous garantie s'applique uniquement aux vices de matière ou de fabrication, non aux dégats survenus pendant le transport, aux pieces d'usure ou aux dégats subs par des pieces fragiles comme par ex. les commutateurs ou les batteries. Le produit est destiné uniquement à un usage隱私 et ne répond pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente/agree. Vos droits légaux ne sont pas restreints par la presente garantie. L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pieces replacées ou réparées. Signaler sans attendre toute anomalie eventuelle sur le matériel au moment du déballage et au plus tard deux jours après la date d'achat. Toutre réparation survenant après la période sous garantie fera l'objet d'une facturation.
Service
FR Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
IAN275679
BE Service Belgique
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsables du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :
Normes harmonisées appliquées :
EN ISO 11148-8:2011
Désignation du modele de la machine :
Ponceuse orbitale speciale a air PDEXS 150 B2
Année de construction : 03 - 2016
Numero de série : IAN 275679
Bochum, le 29/01/2016
CE
Semi Uguzlu
Sous réserve de modifications techniques à des fins de perfectionnement.
