LLI9VE54X0 - Vriezer ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Merk	Electrolux
Model	LLI9VE54X0
Producttype	Diepvriezer
Afmetingen (H x B x D)	1782 x 913 x 746 mm
Gewicht (vollast)	ongeveer 250 kg
Stroomvoorziening	220-240 V, 50 Hz
Klimaatklasse	SN-T (van +10 °C tot +43 °C)
Werkingstijd	14 uur
Capaciteit van de vriezer	Niet gespecificeerd (groot volume model)
FastFreeze-functie	Ja (snelvriezen, automatisch stoppen na 12 uur)
IJsblokjesdispenser	Ja, geïntegreerd met ijsblokjesbak (1,6 kg)
Waterdispenser	Ja, met waterfilter
Touchscreen	Ja, met digitale weergave en bediening
Wi-Fi-connectiviteit	Ja (2,4 GHz, 802.11 bgn)

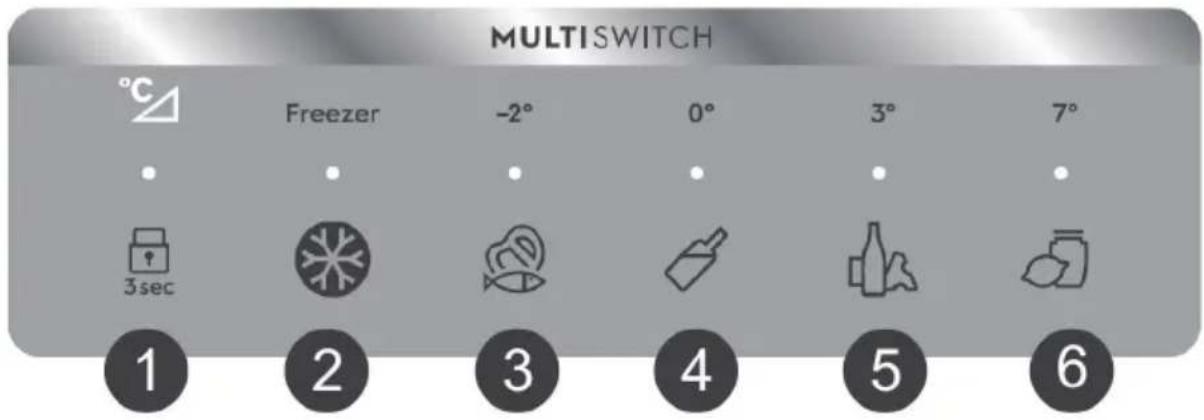

MultiSwitch-lade	Ja, met temperatuurinstellingen (-2 °C tot 7 °C)
Luchtfilter (TasteGuard)	Ja, vervanging om de 6 maanden
Waterfilter	Ja, vervanging om de 6 maanden of 473 liter
Binnenverlichting	LED (energieklasse F)
Koelmiddel	R600a (isobutaan)
Geluidsniveau	Niet gespecificeerd (normale bedrijfsgeluiden)
Onderhoud en reiniging	Binnenreinigen om de 2 maanden; automatisch ontdooien; geen schurende producten gebruiken
Veiligheid	Kinderbeveiliging, deuropen alarm, elektrische veiligheid
Reserveonderdelen en repareerbaarheid	Originele onderdelen beschikbaar; reparatie door gekwalificeerde professional
Algemene informatie	Gebruiksaanwijzing beschikbaar in PDF op notice-facile.com

Veelgestelde vragen - LLI9VE54X0 ELECTROLUX

Hoe installeer ik de vriezer Electrolux LLI9VE54X0?

De installatie moet door een gekwalificeerde professional worden uitgevoerd. Plaats het apparaat op een stevige, vlakke vloer, uit de buurt van direct zonlicht en warmtebronnen. Laat rondom een ruimte van 25 mm vrij voor ventilatie. Wacht 4 uur voordat u de stekker in het stopcontact steekt, zodat de compressorolie kan terugvloeien.

Hoe stel ik de temperatuur van de vriezer in?

Gebruik het touchscreen op de deur. Druk op de + en - toetsen om de temperatuur aan te passen. De aanbevolen temperatuur is -18 °C. Activeer de FastFreeze-functie 24 uur voordat u verse levensmiddelen toevoegt voor snelvriezen.

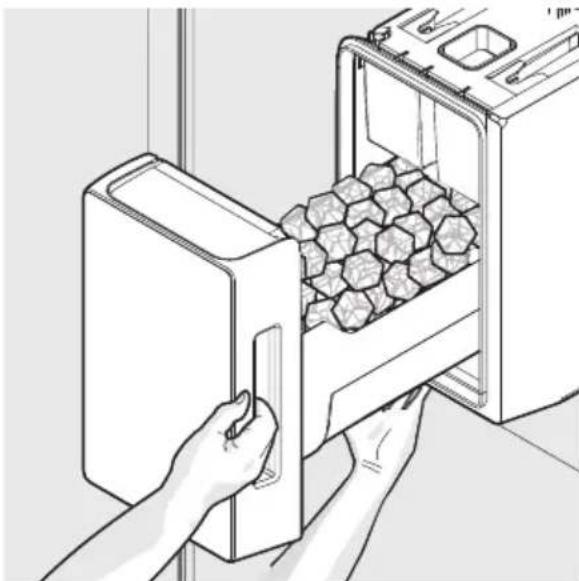

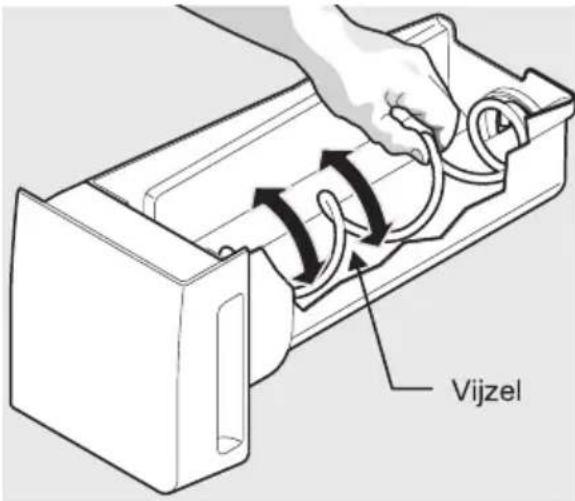

Wat moet ik doen als de ijsblokjesdispenser niet werkt?

Controleer of de dispenser is geactiveerd (houd de knop 3 seconden ingedrukt). Zorg ervoor dat de watertoevoer open is en het waterfilter correct is geïnstalleerd. Als het probleem aanhoudt, vervang dan het waterfilter of neem contact op met de klantenservice.

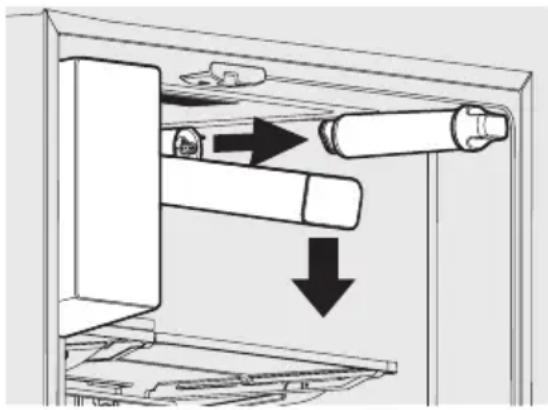

Hoe vervang ik het waterfilter?

Schakel de ijsblokjesdispenser uit via het scherm. Open het filterdeksel, draai het oude filter 90° tegen de klok in en verwijder het. Plaats het nieuwe filter, draai het 90° met de klok mee totdat het vastklikt. Spoel het systeem door door 3-4 minuten water te laten lopen. Reset de indicator door de Reset Water Filter-knop 3 seconden ingedrukt te houden.

Hoe reinig ik de binnenkant van de vriezer?

Haal de stekker uit het stopcontact en verwijder alle levensmiddelen. Reinig met een zachte doek gedrenkt in zeepsop (verdund met baking soda). Spoel en droog grondig. Gebruik nooit schurende producten, oplosmiddelen of metalen voorwerpen. Laat de deur na het reinigen open om schimmelvorming te voorkomen.

Waarom vormt zich ijs aan de binnenkant?

Er kan een laagje rijp ontstaan als de deur te vaak of te lang open staat. Het apparaat heeft automatische ontdooiing. Als het ijs dik is, leeg de vriezer, haal de stekker eruit en laat de deur open om te ontdooien. Gebruik nooit scherpe voorwerpen om het ijs te verwijderen.

Hoe verbind ik de vriezer met Wi-Fi?

Download de Electrolux-app op uw mobiele telefoon. Activeer Wi-Fi door de Wi-Fi-knop 3 seconden ingedrukt te houden totdat het pictogram knippert. Volg de instructies in de app om het apparaat met uw 2,4 GHz-netwerk te verbinden. Zodra verbonden, wordt het pictogram continu weergegeven.

Wat moet ik doen als de deur niet goed sluit?

Controleer of het apparaat waterpas staat (instelbaar via de voorpoten). Zorg ervoor dat er geen levensmiddelen de deur blokkeren. Reinig de deurrubber met een zeepdoek en droog het. Als de deur vervormd is, pas dan de deurstang aan zoals beschreven in de handleiding.

Hoe ontdooi ik de vriezer?

De vriezer heeft automatische ontdooiing. Bij overmatige ijsvorming, leeg het apparaat, haal de stekker eruit en laat de deur open. Plaats handdoeken om het water op te vangen. Zodra het ijs gesmolten is, reinig en droog de binnenkant voordat u de stekker weer in het stopcontact steekt.

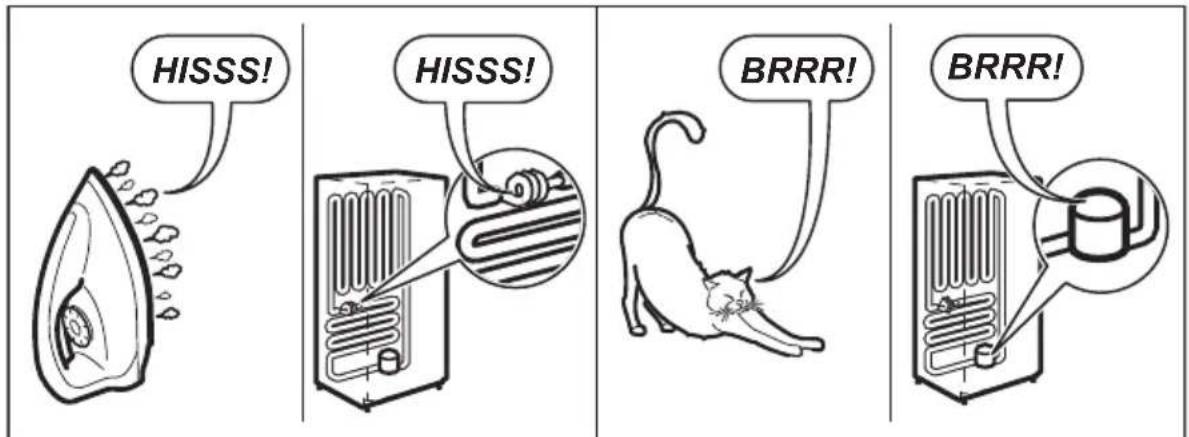

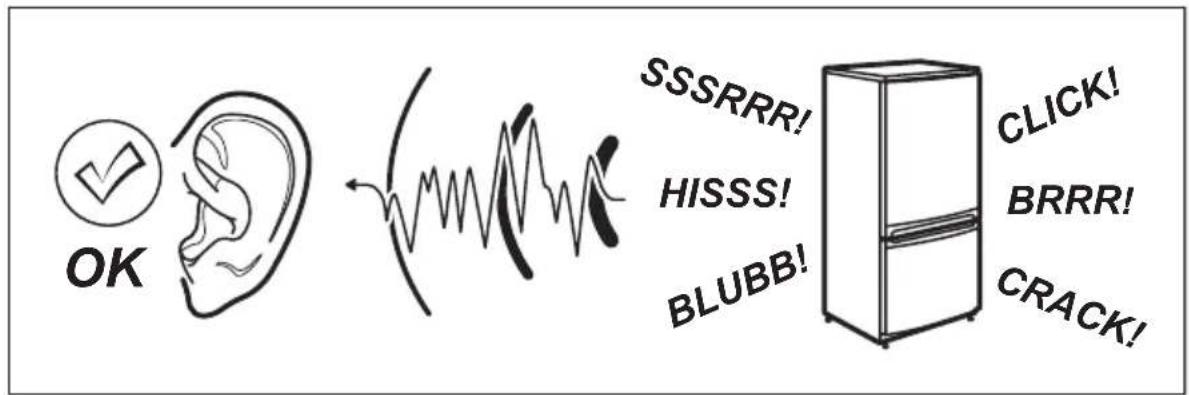

Wat zijn normale bedrijfsgeluiden?

Het apparaat maakt normale geluiden: zoemen van de compressor, borrelen van het koelmiddel, klikken bij stoppen/starten, kraken door temperatuurwisselingen. Deze geluiden zijn normaal en vereisen geen ingreep.

GEBRUIKSAANWIJZING LLI9VE54X0 ELECTROLUX

Custom Flex door Bins

Bedankt dat u voor dit Electrolux-product heeft gekozen. Wij hebben dit product gecreëerd om u jarenlang feilloze prestaties te bieden, met vernieuwende technologieën die het leven eenvoudiger helpen maken, en met functies die u wellicht niet aantreft op gewone apparaten. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen

en onderhoudsinformatie:

www.electrolux.com

Registreer uw product voor een betere service:

Koop accessoires, verbruiksartikelen en originele reserveonderdelen

voor uw apparaat:

www.electrolux.com/shop

KLANTENSERVICE

Gebruik altijd originele onderdelen.

Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt. Model, productnummer, serienummer.

De informatie staat op het typeplaatje.

⚠ Waarschuwing - Belangrijke veiligheidsinformatie.

i Algemene informatie en tips.

Milieu-informatie.

Wijzigingen voorbehouden.

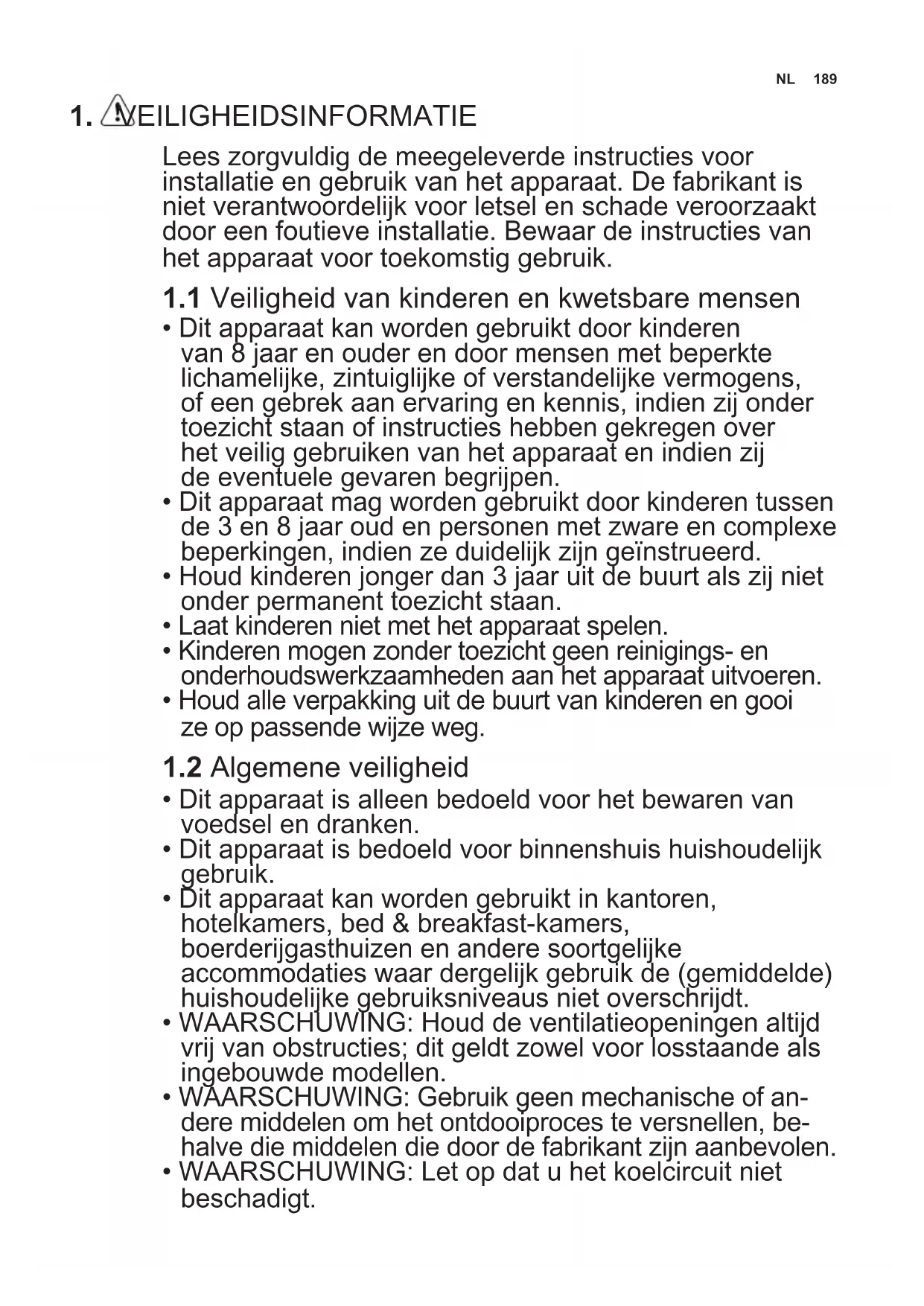

1. ⚠️ VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Dit apparaat mag worden gebruikt door kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen, indien ze duidelijk zijn geïinstrueerd.
• Houd kinderen jonger dan 3 jaar uit de buurt als zij niet onder permanent toezicht staan.
• Laat kinderen niet met het apparaat spelen.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.
• Houd alle verpakking uit de buurt van kinderen en gooi ze op passende wijze weg.

1.2 Algemene veiligheid

• Dit apparaat is alleen bedoeld voor het bewaren van voedsel en dranken.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
• WAARSCHUWING: Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen.
• WAARSCHUWING: Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen.

• WAARSCHUWING: Let op dat u het koel circuit niet beschadigt.

• WAARSCHUWING: Gebruik geen elektrische apparaten in de koelkast, tenzij deze door de fabrikant worden aanbevolen.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Bewaar geen explosieve substanties zoals spuitbussen met drijfgas in dit apparaat.
• Als de voedingskabel beschadigd is, moet de fabrikant of diens technische dienst of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

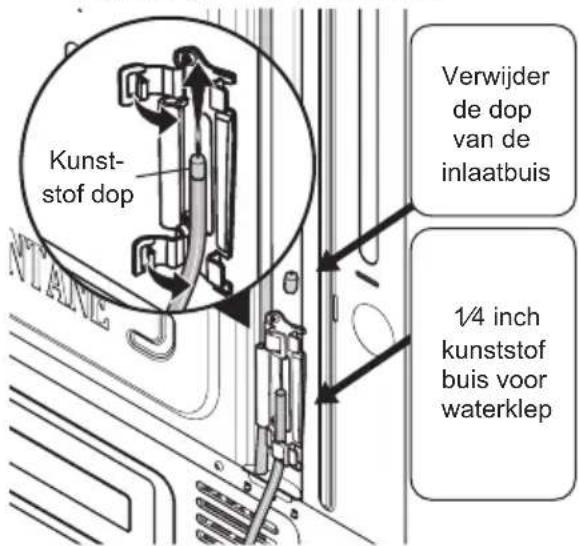

• Gebruik alleen drinkwater indien het apparaat is voorzien van een ijsmaker of een waterdispenser.

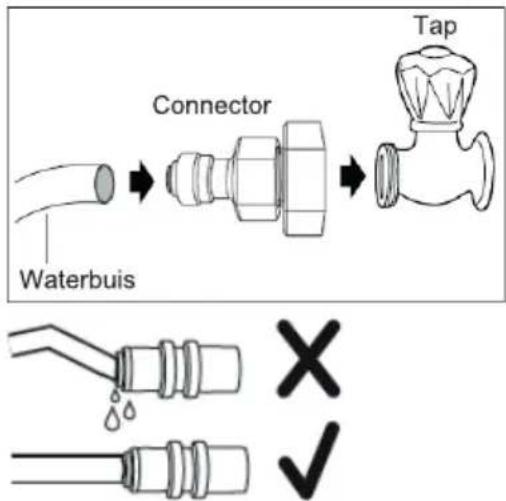

• Sluit het apparaat alleen aan op de drinkwatervoorziening.
• De waterdruk (minimaal en maximaal) moet liggen tussen 1 bar (0,1 MPa) en 10 bar (1 MPa)
• De nieuwe slangenset dient met het apparaat gebruikt te worden. De oude slangenset niet hergebruiken.
• Neem de volgende instructies in acht om besmetting van voedsel te voorkomen:

- De deur gedurende langere perioden openen kan ertoe leiden dat de temperatuur in de compartimenten van het apparaat sterk stijgen.

- Regelmatig oppervlakken reinigen die in contact kunnen komen met voedsel en toegankelijke afvoersystemen.

- Reinig watertanks als ze gedurende 48 uur niet gebruikt zijn: spoel het watersysteem door dat op een waterleiding is aangesloten, als er gedurende 5 dagen geen water door gestroomd is.

- Bewaar rauw vlees en vis in geschikte containers in de koelkast, zodat deze niet in contact kunnen komen met ander levensmiddelen of er op kunnen lekken.

• Vriescompartimenten met twee sterren zijn geschikt voor het bewaren van vooraf ingevroren voedingsmiddelen, opslaan of het maken van ijs en ijsklontjes.
• Één-, twee- en drie-sterren compartimenten zijn niet geschikt voor het invriezen van vers voedsel.
• Als de koelkast gedurende lange perioden niet gebruikt wordt, zet deze dan uit, ontdooi, reinig en droog hem en laat de deur openstaan om te voorkomen dat er schimmels in het apparaat ontstaan.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Zorg ervoor dat rond het apparaat lucht kan circuleren.
• Wacht ten minste 4 uur alvorens het apparaat aan de netstroom aan te sluiten. Hierdoor kan de olie terug in de compressor stromen.
• Installeer het apparaat niet in de nabijheid van radiators, fornuizen, ovens of kookplaten.
• De achterzijde van het apparaat moet tegen de muur worden geplaatst.
• Installeer het apparaat niet op een plaats met direct zonlicht.
• Gebruik dit apparaat niet in gebieden die te vochtig of te koud zijn, zoals bijgebouwen, garages of kelders.
• Til de voorkant van het apparaat op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen.

2.2 Aansluiting op het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

WAARSCHUWING!

Zorg ervoor, bij het plaatsen van het apparaat, dat het netsnoer niet bekneld of beschadigd is.

WAARSCHUWING!

Gebruik geen multi-stekker adapters en verlengsnoeren.

• Dit apparaat moet geaard worden.
• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Zorg dat u de elektrische onderdelen (hoofdstekker, kabel, compressor) niet beschadigt.
• Neem contact met de Servicedienst of een elektrotechnicus om de elektrische onderdelen te wijzigen.
• De stroomkabel moet lager blijven dan het niveau van de stopcontact.

Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

2.3 Bediening

WAARSCHUWING!

Gevaar op letsel, brandwonden of elektrische schokken.

Het apparaat bevat brandbaar gas, isobutaan (R600a), een aardgas met een hoge mate van milieucompatibiliteit. Wees voorzichtig om geen schade te veroorzaken aan het koelcircuit dat isobutaan bevat.

• De specificatie van het apparaat mag niet gewijzigd worden.
• Plaats geen elektrische apparaten (bijv. ijsmachines) in het apparaat tenzij uitdrukkelijk geschikt verklaard door de fabrikant.
• Als er schade aan het koelcircuit optreedt, zorg er dan voor dat er zich geen vlammen en andere ontstekingsbronnen in de kamer bevinden. Ventileer de kamer goed.
• Zet geen hete items op de kunststofonderdelen van het apparaat.
• Plaats geen koolzuurhoudende dranken in het vriesvak. Dit zal extra druk in de drankfles veroorzaken.
• Bewaar geen ontvlambare gassen en vloeistoffen in het apparaat.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.
• Raak de compressor of condensator niet aan. Ze zijn heet.
• Zorg ervoor dat u nooit met natte of vochtige handen items uit het vriesvak verwijderd of aanraakt.
• Vries ontdooide voedingswaren nooit opnieuw in.
• Bewaar de voedingswaren volgens de instructies op de verpakking.

2.4 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

- Dit product bevat een lichtbron van energie-efficiëntieklasse F.

• De soort lamp die in dit apparaat gebruikt wordt, is uitsluitend geschikt voor huishoudelijke apparaten. Gebruik dit niet voor verlichting in huis.
• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.5 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel of schade aan het apparaat.

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Het koelcircuit van dit apparaat bevat koolwaterstoffen. Enkel bevoegde personen mogen de eenheid onderhouden en herladen.

Controleer regelmatig de afvoer van het apparaat en reinig het indien nodig. Indien de afvoer verstopt is, zal er water op de bodem van het apparaat liggen.

2.6 Afvalverwerking

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af en gooi dit weg.
• Verwijder de deur om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.
• Het koelcircuit en de isolatiematerialen van dit apparaat zijn ozonvriendelijk.
• Het isolatieschuim bevat ontvlambare gassen. Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Veroorzaak geen schade aan het deel van de koeleenheid dat zich naast de warmtewisselaar bevindt.

3. MILIEUBESCHERMING

Recycle de materialen met het symbool 📁. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

1 Ijsmaker
2 Multifow
3 Luchtfilter
4 Waterfilter

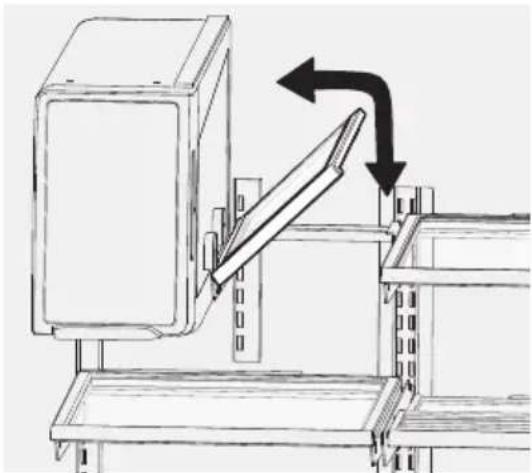

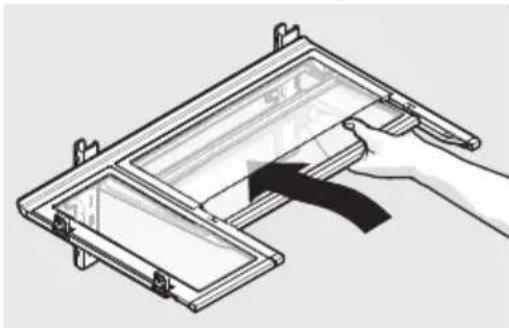

5 Opklapbaar plateau
6 Onderschuifplateau
7 Linker glazen koelkastplateau
8 Rechter glazen koelkastplateau
9 Afdekplaat groentelade
10 Linker groentelade
11 Rechter groentelade
12 Linker snackzone
13 Rechter snackzone
14 Linker vast bovenvak
15 Linker vast ondervak
16 Kantelbaar vak
17 Wijnrek
18 Zuivelvak Flex 2/3
19 Deurvak Flex 1/3
20 Deurvak Flex 2/3
21 Schuifdeurvak flex
22 Flessenvak
23 Linker middenscharnier
24 Rechter middenscharnier
25 MultiSwitch/MultiChill drawer
26 MultiSwitch/MultiChill divider
27 Bovenste vrieslade
28 Vriesmand

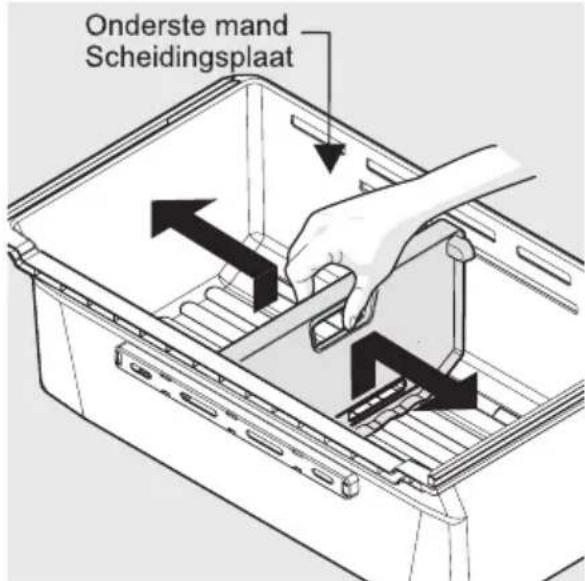

29 Scheidingsplaat vriezer
30 Gebruikersinterface
31 Hendel
32 Gebruikersinterface FlexiSpace
33 Eierrekje

Opmerking: Vanwege doorlopende verbeteringen aan onze producten, kan uw koelkast enigszins verschillen van de bovenstaande illustratie. De functies en gebruikersmethoden blijven echter hetzelfde.

Opmerking: Voor optimale energiebesparing bij dit product plaatst u alle plateaus, laden en korven in de oorspronkelijke posities zoals hierboven weergegeven.

Dit toestel wordt verkocht in Frankrijk. In overeenstemming met de richtlijnen die gelden in dit land, moet dit apparaat worden geleverd met een speciaal onderdeel (zie afbeelding). Dit onderdeel is geplaatst in de onderste lade van de koelkast om de koudste zone aan te geven.

5. UW NIEUWE APPARAAT INSTALLEREN

Dit gedeelte biedt uitleg over de installatie van het nieuwe apparaat voordat u dit de eerste keer in gebruik neemt. Wij bevelen u aan de volgende tips door te nemen.

WAARSCHUWING!

Voor de juiste installatie moet deze koelkast worden geplaatst op een waterpas vlak van hard materiaal dat dezelfde hoogte heeft als de rest van de vloer. Dit vlak moet sterk genoeg zijn voor ondersteuning van een volledig ingeruimde koelkast, of ongeveer 250 kg. Bij een verplaatsing van de eenheid moet ze terug recht op zijn plaats worden geduwd.

Klasse Symbol Omgevings temperatuurbereik (°C)
Uitgebreide temperature	SN +10 tot +32
	temperatuur
Gematigd N	+16 tot +32
Subtropisch	ST +16 tot +38
Tropisch T	+16 tot +43

Dit apparaat is niet bedoeld voor gebruik als een ingebouwd apparaat.

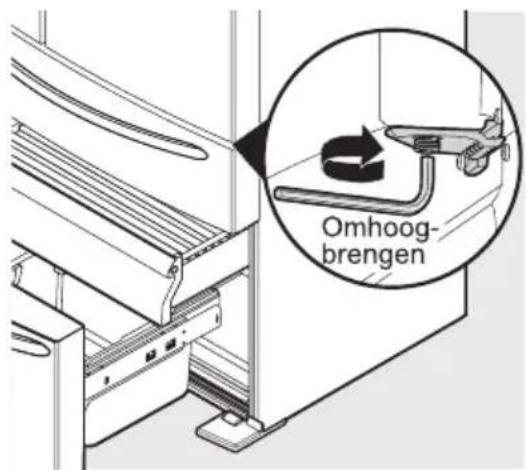

Waterpas opstellen van het apparaat

Dit apparaat is aan de voorkant voorzien van verstelbare pootjes om te zorgen dat het apparaat goed waterpas staat en om trillingen te voorkomen. Verstel het niveau aan de hand van de onderstaande instructies:

1. Rol de koelkast op zijn plaats.
2. Verdraai de verstelbare pootjes (met uw vingers of met een geschikte moersleutel) totdat ze de vloer raken.

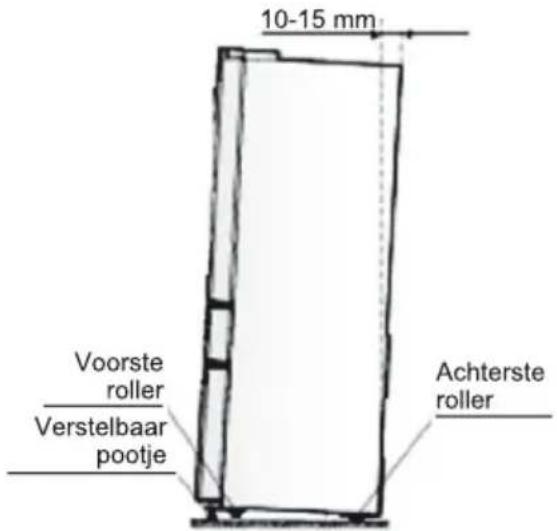

3. Kantel de bovenkant ongeveer 10-15 mm naar achteren door de pootjes 1\~2 omwentelingen verder te draaien. De deuren zullen hierdoor vanzelf dicht gaan en goed worden afgesloten.
4. Telkens als u het apparaat wilt verplaatsen, mag u niet vergeten de pootjes weer terug te draaien, zodat het apparaat vrij kan rollen. Als u het apparaat verplaatst, moet u het opnieuw installeren.

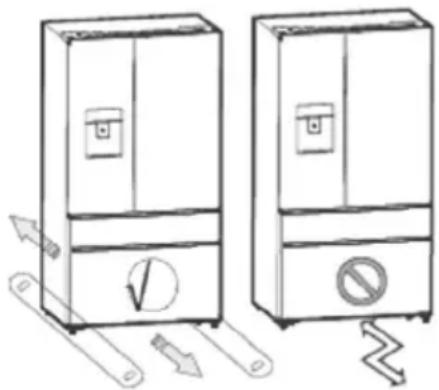

WAARSCHUWING!

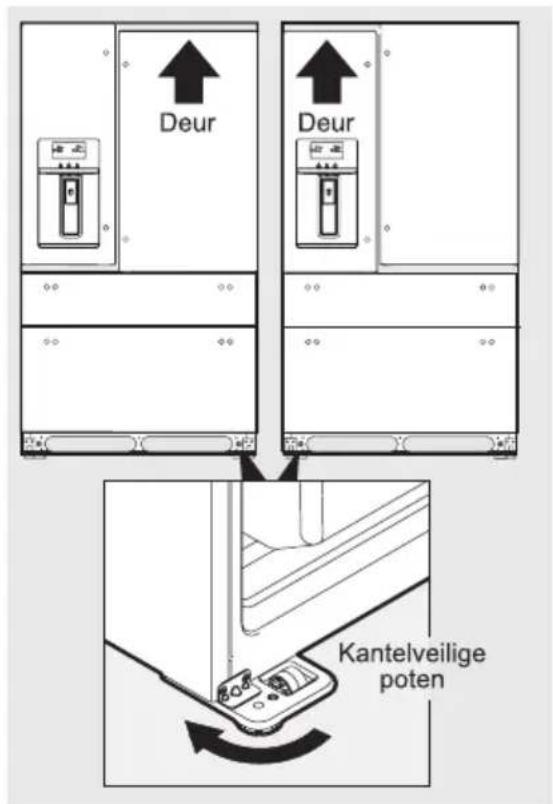

De rollers hebben geen zwenkwielen en mogen alleen worden gebruikt voor verplaatsing vooruit en achteruit. Als u de koelkast zijwaarts verplaatst, kan uw vloer en kunnen de rollers beschadigd raken.

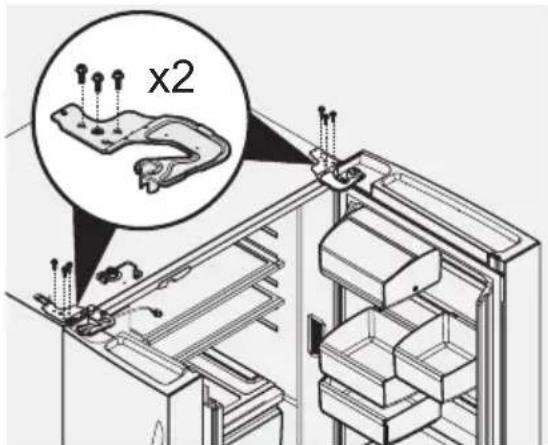

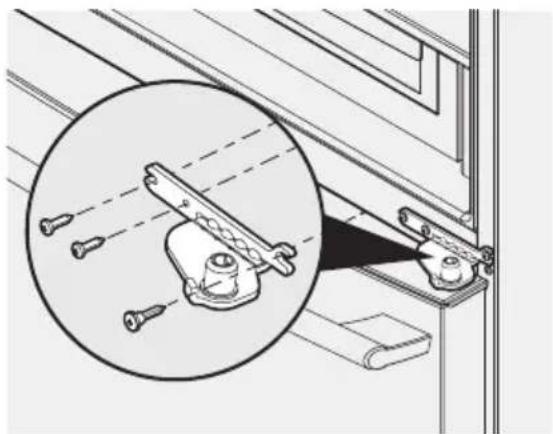

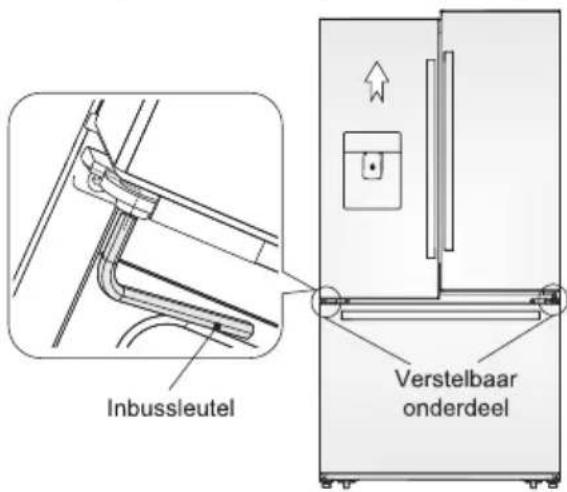

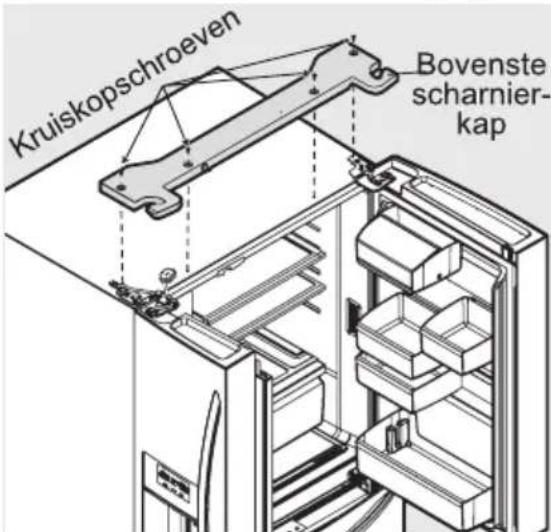

• Zowel de linker- als de rechterdeur is uitgerust met verstelbare assen op de onderste scharnieren.
• Voordat u de deuren andersom plaatst, moet u zorgen dat de koelkast waterpas staat. Raadpleeg het vorige hoofdstuk over het "Waterpas opstellen van uw apparaat". Als u merkt dat de bovenkant van de deuren ongelijkmatig zijn, plaatst u de inbussleutel in de scharnieras en verdraait u deze rechtsom om de deur omhoog te brengen of linksom om de deur omlaag te brengen. Steek vervolgens een E-ring in de opening.

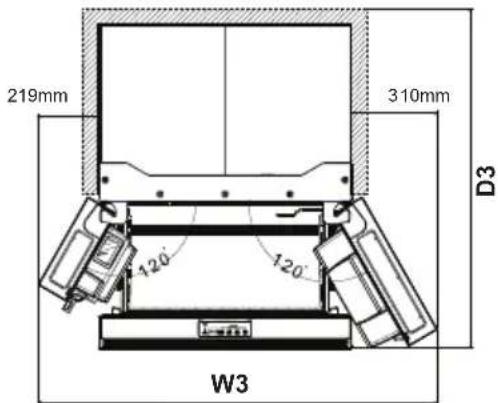

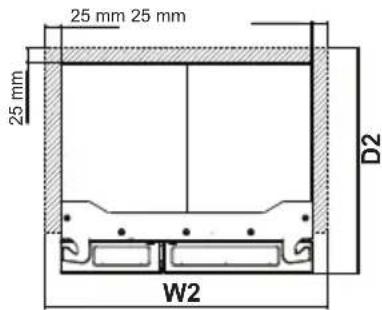

Ventilatie van het apparaat

Om de efficiëntie van het koelsysteem te verbeteren en energie te besparen, is het nodig om gepaste ventilatie rondom het apparaat te handhaven, zodat de warmte kan vervliegen. Daarom moet er voldoende ruimte rondom de koelkast zijn en moet de ruimte vrij zijn van belemmeringen die invloed op de luchtcirculatie uitoefenen.

In het geval van een andere installatie dan vrijstaand, met inachtneming van de ruimte die nodig is voor gebruiksaftmetingen, wordt de functionaliteit van het apparaat gegarandeerd, maar het energieverbruik stijgt een beetje.

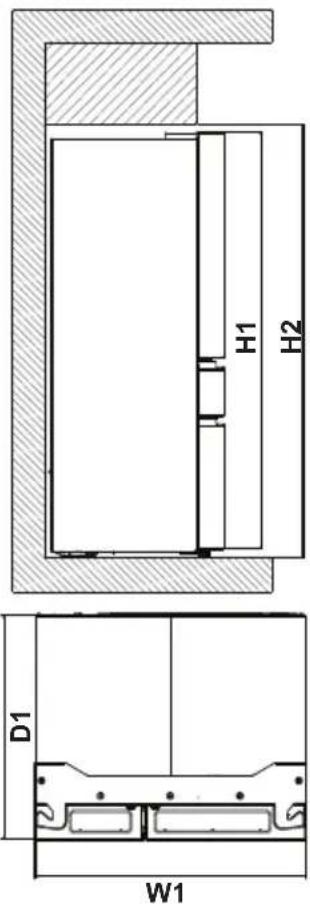

Totale afmeting *

H1 mm 1746

W1 mm 913

D1 mm 749

* De hoogte, breedte en diepte van het apparaat zonder de handgreep en de voeten.

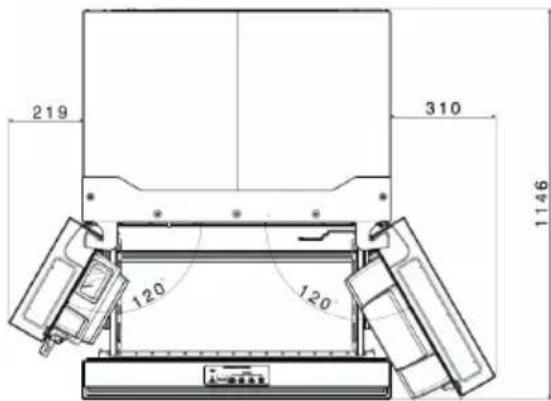

Benodigde ruimte in gebruik **

H2 mm 1806

W2 mm 963

D2 mm 774

** de hoogte, breedte en diepte van het apparaat inclusief de handgreep, plus de ruimte die nodig is voor de vrije circulatie van de koellucht.

Totale benodigde ruimte in gebruik ***

H2 mm 1806

W3 mm 1437

D3 mm 1171

*** De hoogte, breedte en diepte van het apparaat inclusief de handgreep, plus de ruimte die nodig is voor de vrije circulatie van de koellucht, plus de ruimte die nodig is om de deur te openen tot de minimale hoek waardoor alle interne apparatuur kan worden verwijderd.

6. BEDIENINGSKNOPPEN VAN HET DISPLAY

Alle functies en bedieningselementen van de eenheid zijn toegankelijk vanaf een bedieningspaneel dat voor uw gemak op de deur van de koelkast is bevestigd. De instellingen van de middelste lade worden geregeld met specifieke bedieningselementen in de lade. Een toetsenbord met aanraaktoetsen en een digitale display zorgen voor gemakkelijke configuratie van functies en instellingen op een eenvoudige en intuïtieve wijze.

Belangrijk! Bij aanraaktoetsen hoeft u slechts licht op een toets te drukken om bediening te bewerkstelligen. De bediening treedt op wanneer u uw vinger van de toets verwijdert, en niet wanneer u op de toets drukt. U hoeft geen druk op het toetsenbord uit te oefenen.

Raadpleeg de betreffende hoofdstukken van deze Handleiding voor gedetailleerde instructies.

LET OP!

U stelt de temperatuur in op een gemiddelde temperatuur voor de volledige koelkast. De temperaturen binnen elk compartiment kunnen afwijken van de op het paneel weergegeven waarden, afhankelijk van hoeveel etenswaren u heeft opgeborgen en waar u de dingen neerzet. De omgevingstemperatuur heeft ook invloed op de werkelijke temperatuur binnen het apparaat.

1 Extra Freeze

Schakelt een hogere snelheid in voor het invriezen van voedingswaren in de vriezer. Gebruik deze functie wanneer u meerdere items tegelijk in de vriezer plaatst. Wordt na 12 uur automatisch uitgeschakeld.

Activeer om vers voedsel in te vriezen de FastFreeze-functie ten minste 24 uur voordat u het in te vriezen voedsel in het vriesvak legt.

Bewaar het verse voedsel gelijkmatig verdeeld in het eerste vak of de eerste lade vanaf de bovenkant.

2 Timer voor koude dranken

Voor de snelle koeling van een drank in het vriescompartiment. Raak de toets van de timer voor koude dranken aan om deze functie in te schakelen. Er wordt een tijdwaarde weergegeven op de temperatuurdisplay van de vriezer (in minuten), die kan worden gewijzigd met de toetsen +/- . Wanneer de tijd is ingevoerd, klinkt er een pieptoon. Het bereik is 20-45 minuten in intervallen van 5 minuten. Als de temperatuurinstelling te laag is of de timerinstelling te lang is, bevriezen de dranken.

WAARSCHUWING

Als u de timer voor koude dranken gebruikt, moet u de dranken uit het vriescompartiment verwijderen wanneer het alarmsignaal afgaat. Koolzuurhoudende dranken kunnen ontploffen als ze te lang in de vriezer worden gelaten.

3 Ijsmaker

3 seconden ingedrukt houden om de ijsmaker in/uit te schakelen. Wanneer het lampje brandt is de ijsmaker ingeschakeld. Wanneer het lampje niet brandt, is de ijsmaker in de OFF-stand, en wordt er

geen ijs gemaakt. In de uitgeschakelde stand kan er verder ijs worden geleverd zolang er ijs aanwezig is in de emmer. Wanneer de ijsmaker is uitgeschakeld en er ijs wordt geleverd, knippert het lampje.

4 Slot

De slotknop kan worden gebruikt om het display te vergrendelen, om in bepaalde situaties het gebruik ervan te verhinderen. 3 seconden ingedrukt houden om in/uit te schakelen. In de vergrendelde stand kunnen de instellingen op het display niet worden gewijzigd. Het leveren van ijs en water wordt uitgeschakeld. Het lampje knippert en er wordt een geluidssignaal weergegeven.

5 Deur open

Licht op wanneer de deuren open zijn. Als een deur 5 minuten of langer wordt opengelaten, wordt er een alarmgeluidssignaal weergegeven en licht het display op totdat de deuren worden gesloten. Het alarm wordt tijdelijk gedempt door een willekeurige toets in te drukken. Controleer of de deur niet geblokkeerd wordt door voedingswaren.

6 Waterfilter vervangen

Het display licht elke 6 maanden op, of wanneer het filter aan vervanging toe is. Vervang het filter en houd "Reset Water Filter" (Waterfilter resetten) 3 seconden lang ingedrukt, om de waarschuwing op het display uit te schakelen. Zie het hoofdstuk "Filter vervangen" voor meer informatie.

7 Luchtfilter vervangen

Het display licht elke 6 maanden op, of wanneer het filter aan vervanging toe is. Vervang het filter en houd “Reset Air Filter” (Luchtfilter resetten) 3 seconden lang ingedrukt, om de waarschuwing op het display uit te schakelen. Zie het hoofdstuk “Filter vervangen” voor meer informatie.

8 Water

Druk op de toets "water" om water te leveren. Boven de actieve functie gaat een lampje branden.

9 Ijsblokjes

Druk op de toets "Ice Cubes" (Ijsblokjes) om ijsblokjes te leveren. Boven de actieve functie gaat een lampje branden.

10 Gepileerd ijs

Druk op de toets "Crushed Ice" (Gepileerd ijs) om gepileerd ijs te leveren. Boven de actieve functie gaat een lampje branden.

11 Boodschappen gedaan

De snelkoelfunctie koelt voedingswaren sneller in het koelkastcompartiment.

Gebruik deze functie wanneer u meerdere items tegelijk in de koelkast plaatst. Wordt na 6 uur uitgeschakeld.

12 Luchtfilter resetten

3 seconden ingedrukt houden na de vervanging van het filter, om het te resetten.

13 Waterfilter resetten

3 seconden ingedrukt houden na de vervanging van het filter, om het te resetten.

14 Wificonnectiviteit

Houd deze knop 3 seconden ingedrukt om de draadloze verbinding in/uit te schakelen.

Als het led aan is, is het product verbonden.

Als het led knippert, is het product verbinding aan het maken of bezig met instellen.

Als het led uit is staat wifi uit.

1. INSTELLING WIFICONNECTIVITEIT

In dit hoofdstuk wordt beschreven hoe u de smartkoelkast moet aansluiten op het WiFi-netwerk en moet koppelen met uw mobiele apparaat.

Met behulp van deze functionaliteit kunt u meldingen ontvangen en uw koelkast bedienen en controleren vanaf uw mobiele apparaat.

Frequentie/ Protocol	Wifi: 2,4 GHz/802.11 bgn
Power WiFi 2,4 GHz: <20 dbm
Versleuteling WPA-PSK, WPA2-PSK, WPA3-Personal

Voor een verbinding van het apparaat waarbij u geniet van alle functies en diensten hebt u het volgende nodig:

• Draadloos 2,4 GHz thuisnetwerk met ingeschakelde internetverbinding.
• Mobiele apparaat verbonden met mobiel thuisnetwerk.

1.1 De mobiele applicatie installeren

Sta als u de koelkast met de applicatie verbindt, hier met uw mobiele apparaat (Android of iOS) in de buurt. Zorg ervoor dat uw mobiele apparaat verbonden is met hetzelfde draadloze netwerk waar u uw koelkast aan wilt toevoegen.

1. Ga naar de desbetreffende App store van uw apparaat.
2. Download de speciale app op je mobiele apparaat van Google Play (Android) of App Store (iOS) en installeer de app op je mobiele apparaat.
3. Open de app en registreer je om een account aan te maken.

1.2 Configureren van de draadloze verbinding met het apparaat

1. Volg de aanwijzingen van de app om uw koelkast toe te voegen. De app zal vragen of u de wifi van de koelkast op het apparaat wilt starten.

2. Druk het wifipictogram 📋op uw koelkast gedurende 3 seconden in totdat u een pieptoon hoort - dit laat het wifisysteem opstarten.

1. Na enkele seconden geeft de koelkast AP weer op het bedieningspaneel en is klaar om door te gaan naar de volgende fase in de app.

1. Volg de instructies in de app om het onboardingproces te voltooien.

2. Als de koelkast verbinding heeft gemaakt, zal het wifipictogram stoppen met knipperen en voortdurend gaan branden, en zal uw gewenste temperaturen weer tonen. Volg de aanwijzingen van de app verder op

om de registratie te voltooien en uw koelkast een naam te geven.

Na de succesvolle introductie stopt de Connectiviteitsindicator met knipperen en blijft deze branden. Het display geeft de ingestelde temperaturen weer.

1.3 De draadloze verbinding van het apparaat resetten

1. U kunt de wifiverbinding tijdelijk uitschakelen door gedurende 3 seconden op de wifiknop te drukken. Het WiFi-pictogran wordt uitgeschakeld en u hoort een pieptoon. Als de wifiverbinding is uitgeschakeld, moet u, om automatisch verbinding te maken nogmaals gedurende 3 seconden op de knop drukken.

Na het resetten is de verbindingsindicator mogelijk uit. Wacht een paar seconden tot het aangaat.

1. U kunt de wificonfiguratie resetten door gedurende 10 seconden op zowel de wifiknop als de resetknop voor het waterfilter te drukken. Als de configuratie is gereset, zal de koelkast een pieptoon geven en teruggaan naar uw gewenste temperaturen. Om opnieuw verbinding te maken, moet u alle stappen in hoofdstuk 1.2 "Configureren van de draadloze verbinding van de koelkast" herhalen. Dit kunt u ook doen via de app.

De bedieningsfuncties en alarmen kunnen variëren afhankelijk van het model.

Alarmen

Hoge temperatuur, "HI"-indicator

Een toename van de temperatuur in het koelkast- of vriezercompartiment (bijvoorbeeld door een eerdere stroomuitval) wordt aangegeven door:

• het knipperen van de HI indicator op het display van het betreffende compartiment
• Het alarmgeluidssignaal gaat elke 10 seconden af, tot de waarschuwing wordt bevestigd

Druk op een willekeurige toets of open de deur om het alarm te resetten.

• De zoemer gaat uit.
• Het display toont gedurende 10 seconden de hoogste temperatuur die werd bereikt. En toont dan weer de ingestelde temperatuur.

Neem contact op met een erkend servicecentrum als de staat van de hoge temperatuur na 60 minuten niet is verbeterd.

Waterfilter

Wanneer dit oplicht, is het waterfilter toe aan vervanging. Vervang het waterfilter elke 6 maanden of na het leveren van 450 liter water. Houd de toets 3 seconden ingedrukt om het te resetten. Er klinkt een pieptoon wanneer het filter is gereset.

Luchtfilter

Wanneer dit oplicht, is het luchtfilter toe aan vervanging. Vervang het luchtfilter elke 6 maanden. Houd de toets 3 seconden ingedrukt om het te resetten. Er klinkt een pieptoon wanneer het filter is gereset.

Deur

Als een deur vijf minuten of langer is opengelaten, wordt er een alarmgeluidssignaal weergegeven en licht op het display het lampje voor open deur op. Het alarm wordt uitgeschakeld door de deur te sluiten of door te drukken op een willekeurige toets. Na het sluiten van de deur gaat het bedieningspaneel weer normaal werken.

Pieptoon voor foute keuze

Als de gebruiker probeert een functie te kiezen die niet beschikbaar is, wordt er een alarmgeluidssignaal weergegeven.

Modus Graden Fahrenheit/Celsius

Houd + en - 5 seconden ingedrukt aan de koelkastzijde.

Daarna klinkt een "bevestigingspieptoon" en wordt op het display de temperatuureenheid gewijzigd.

De andere optie wordt onmiddellijk weergegeven op het numerieke display.

De temperaturwaarde verandert ook.

Demonstratiemodus

Als + (vriezer) en – (koelkast)

10 seconden worden ingedrukt, wordt de Demonstratiemodus ingeschakeld.

- Als het 10 sec ingedrukt houden wordt gedetecteerd,

• licht het symbool "Demo" op
• Er wordt een bevestigingspieptoon afgespeeld

- Als + (vriezer) en – (koelkast) opnieuw 10 seconden worden ingedrukt, wordt de Demomodus uitgeschakeld

• licht het symbool "Demo" op
• Er wordt een annuleringspieptoon afgespeeld

De software in dit product bevat componenten die zijn gebaseerd op gratis opensourcesoftware.

Electrolux dankbaar erkent de bijdragen van de open software- en roboticagemeenschappen voor het ontwikkelingsproject.

Om toegang te krijgen tot de broncode van deze gratis en open source software-onderdelen waarvan de licentievoorwaarden publicatie vereisen, en om hun volledige copyright-informatie te bekijken en toepasselijke licentievoorwaarden, ga naar: http://electrolux.opensoftwarerepository.com (map NIUS).

WAARSCHUWING!

Gebruik de MultiSwitch-lade niet om verse producten te bewaren, omdat deze zullen bevriezen, en fruit en bladgroenten die worden bewaard in deze lade schade zullen oplopen.

Gebruik van de bedieningselementen van de MultiSwitch-lade

1 De lade wordt standaard automatisch in een vergrendelde stand gezet, om ongewenst gebruik te voorkomen. Om de instellingen van de lade te wijzigen, moet de lade eerst worden ontgrendeld. Houd het symbool voor ONTGRENDELEN 3 seconden ingedrukt om de lade te ontgrendelen. Als er geen verdere acties worden ondernomen, wordt ze na 10 seconden automatisch vergrendeld.

WAARSCHUWING!

Bewaar geen glazen flessen in de MultiSwitch-lade als de temperatuurinstelling in de modi Vriezer, Vlees/schaal- en schelpdieren of Koude dranken staat. Het glas kan breken en barsten, en lichamelijke schade en letsels veroorzaken.

Vriezer:

2 Gebruik het bedieningspaneel op de voordeur om in de temperatuurinstelling van de vriezer de temperatuur van de lade te wijzigen. Als de temperatuur wordt gewijzigd op het display, wordt de temperatuurinstelling van de lade EN het vriezercompartiment gewijzigd.

Koelkast:

3 AlsMeat and Fish (vlees en vis) wordt gekozen, wordt de temperatuur van de lade ingesteld op -2 °C. Er klinkt een pieptoon om de keuze te bevestigen. Gebruik deze instelling voor een bewaring op korte termijn. Vlees dat langer dan twee dagen wordt bewaard, moet worden ingevroren.
4 AlsKoude dranken wordt gekozen, wordt de temperatuur van de lade ingesteld op 0 °C. Er klinkt een pieptoon om de keuze te bevestigen.
5 Als Deli/Snacks wordt gekozen, wordt de temperatuur van de lade ingesteld op 3 °C. Er klinkt een pieptoon om de keuze te bevestigen.
6 AlsWijnkelder wordt gekozen, wordt de temperatuur van de lade ingesteld op 7 °C. Er klinkt een pieptoon om de keuze te bevestigen.

7. GEBRUIK VAN DE IJSMAKER

7.1 Gebruik van de ijsmaker na de installatie

Voordat u voor de eerste keer ijs maakt, moet het watertoevoersysteem ontlucht worden. Als er lucht aanwezig is in de nieuwe sanitaire leidingen, kan dit twee of drie lege cycli van de ijsmaker opleveren. Als het systeem bovendien niet wordt gespoeld, kunnen de eerste ijsblokjes verkleurd zijn of een vreemde smaak hebben.

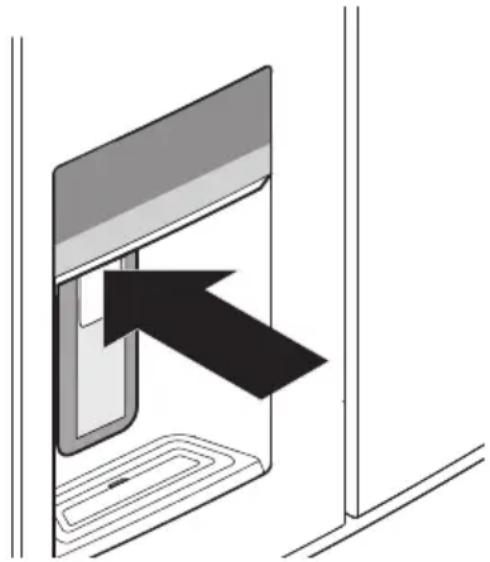

7.2 Het watertoevoersysteem ontluchten

1. Vul eerst het systeem door een drinkglas tegen de tap gedrukt te houden.
2. Houd het glas in deze positie tot er water uit de tap komt. Dit kan ongeveer 1½ minuten duren.
3. Laat gedurende ongeveer vier minuten water leveren om het systeem en de sanitaire aansluitingen te spoelen en onzuiverheden te verwijderen (stop indien nodig om het glas leeg te maken).

De watertap heeft een ingebouwde inrichting die de waterstroom afsluit na drie minuten doorlopend gebruik. Laat de taphendel gewoon los om deze afsluitinrichting te resetten.

OPMERKING

Na de eerste 750 ml blijft het water op kamertemperatuur tot de tank is bijgevuld en voldoende tijd heeft gekregen om de volgende 750 ml af te koelen. Het koelen kan tot 8 uur duren.

7.3 Bediening en onderhoud van ijsmaker

Nadat de koelkast goed is geïnstalleerd en meerdere uren heeft gekoeld, kan de ijsmaker binnen de 24 uur ijs creëren. De ijsmaker vult het ijsvak via de achterzijde. Laat een beetje ijs afleveren om het ijs naar voren te duwen in het vak. Zo kan het vak volledig worden gevuld.

7.4 Capaciteit van ijsmaker en opslagvak

Deze ijsmaker produceert normaal om de 24 uur 1 kilogram ijs. Het ijsvak biedt plaats aan ongeveer 1,6 kilogram ijs.

7.5 De ijsmaker voor vers voedsel in- en uitschakelen

BELANGRIJK

De ijsmaker wordt in de fabriek ingeschakeld, en kan dus beginnen werken zodra de koelkast wordt geïnstalleerd. Zet de Aan/Uit-functie van de ijsmaker op Uit als er geen watertoevoer kan worden aangesloten; als u dit niet doet, kan de vulklep van de ijsmaker een luid ratelend geluid maken wanneer ze zonder water probeert te werken.

De ijsproductie wordt bediend met de Aan/Uit-functie van de ijsmaker op het bedieningspaneel. Als u drukt op de Aan/Uit-functie wordt de ijsmaker in- en uitgeschakeld.

OPMERKING

De ijsmaker heeft ook een ingebouwde plastic signaalarm die de ijsproductie automatisch stopzet wanneer het ijsvak vol is. Deze signaalarm mag niet worden

gebruikt om de ijsmaker handmatig te stoppen.

BELANGRIJK

Als de ijsmaker wordt uitgeschakeld, wordt de ijsproductie gewoon onmogelijk gemaakt. Het aanwezige ijs kan nog worden geleverd en er kan nog water worden geleverd.

BELANGRIJK

Soms worden ongewoon kleine ijsblokjes opgemerkt in de emmer of in het geleverde ijs. Dit kan voorvallen bij de normale werking van de ijsmaker. Als dit vaak voorvalt, kan het indicatie zijn van een lage waterdruk of moet het waterfilter worden vervangen. Als de nuttige levensduur van het waterfilter bijna verstreken is en als het verstopt raakt met deeltjes, wordt er tijdens elke cyclus minder water geleverd aan de ijsmaker. Denk eraan: als het zes maanden of langer geleden is dat het waterfilter werd vervangen, moet het worden vervangen door een nieuw filter. Als het leidingwater van slechte kwaliteit is, is mogelijk een frequentere vervanging van het filter noodzakelijk.

LETOP

Als de watertoevoer naar de koelkast wordt onthard, moet de ontharder goed worden onderhouden. De chemische stoffen van een waterontharder kunnen schade toebrengen aan de ijsmaker.

7.6 Tips voor ijsmaker/watertap

• Schakel de ijsmaker uit zoals beschreven in het vorige hoofdstuk als de koelkast niet is aangesloten op een watertoevoer of als de watertoevoer is uitgeschakeld.

• De volgende geluiden zijn normaal als de ijsmaker in werking is:

• Werkende motor

• Ijs dat in het ijsvak valt
• Waterklep die opent en sluit

• Stromend water

• Als een grote hoeveelheid ijs in één keer nodig is, worden de ijsblokjes best rechtstreeks uit het ijsvak genomen.

• Ijsblokjes die te lang worden bewaard kunnen een vreemde smaak krijgen. Maak het ijsvak leeg zoals hieronder is beschreven.
• Bij het leveren van ijsblokjes is het normaal dat er een kleine hoeveelheid ijsblokjes meekomen met de hele blokjes.
• Leg het ijs in het glas alvorens een vloeistof toe te voegen, om spatten te voorkomen.
• Het is normaal dat het ijsvak tot bovenaan wordt gevuld met ijs.

7.7 De ijsmaker reinigen

Reinig de ijsmaker en het ijsvak regelmatig, vooral vóór een vakantie of verhuis.

1. De ijsmaker uitschakelen.
2. Verwijder het ijsvak door het recht naar buiten te trekken.
3. Maak ijsvak leeg en reinig het voorzichtig met een zacht wasmiddel. Gebruik geen harde of schurende reinigingsmiddelen. Niet in de afwasautomaat plaatsen. Afspoelen met water.
4. Laat het ijsvak volledig drogen alvorens het terug te plaatsen in de vriezer.
5. Plaats het ijsvak terug. Schakel de ijsmaker in.

Verwijder het ijsvak en maak het leeg als:

• bij een langdurige stroomuitval (één uur of langer) de ijsblokjes in het ijsvak smelten en terug samenvriezen wanneer de stroomtoevoer is hersteld, waardoor het levermechanisme verstopt raakt.
• de ijsmachine niet vaak wordt gebruikt. De ijsblokjes vriezen dan samen in het vak, waardoor het levermechanisme verstopt raakt.

Verwijder het ijsvak en schud ermee om de ijsblokjes los te maken, of reinig het zoals hierboven is uitgelegd.

LETOP

Gebruik NOOIT een ijspriem of een vergelijkbaar scherp instrument om het ijs te breken. Hierdoor kunnen het ijsvak en het levermechanisme beschadigd raken. Gebruik warm water om vastzitend ijs los te maken. Zorg ervoor dat het ijsvak helemaal droog is voordat u het terugplaatst.

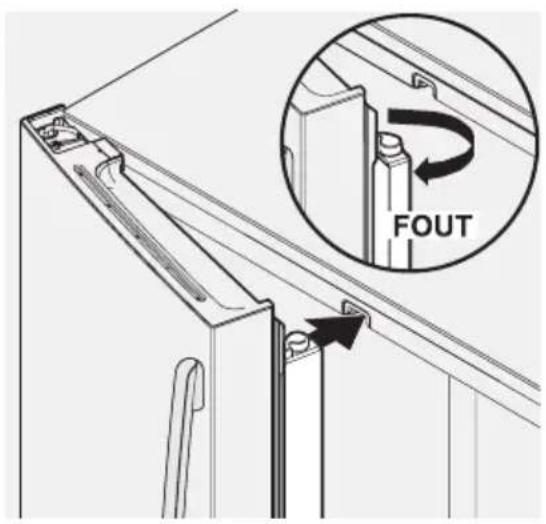

BELANGRIJK

Draai niet aan de vijzel in het ijsvak wanneer u het verwijdert

of terugplaatst. Als per ongeluk aan de vijzel wordt gedraaid, moet deze opnieuw uitgelijnd worden door er in omwentelingen van 45 graden aan te draaien tot het ijsvak op zijn plaats zit met het aandrijfmechanisme. Als de vijzel niet goed is uitgelijnd bij het terugplaatsen van het ijsvak, levert de koelijkast geen ijs. De deur van het versvoedselcompartiment sluit misschien niet goed, waardoor er warme lucht binnendringt in het compartiment voor vers voedsel.

Vijzel van ijsvak afstellen

8. OPSLAGKENMERKEN

LETOP

Behandel de koelkastplateaus van getemperd glas voorzichtig, om persoonlijke letsels en materiële schade te voorkomen. Plateaus kunnen plots breken als ze ingesneden of gekrast zijn of als ze worden blootgesteld aan plotse temperatuurwijzigingen. Laat de glazen koelkastplateaus stabiliseren op kamertemperatuur alvorens ze te reinigen. Niet in de afwasautomaat reinigen.

OPMERKING

De kenmerken kunnen variëren afhankelijk van het model.

De posities van de plateaus kunnen indien nodig eenvoudig worden aangepast in de compartimenten voor vers voedsel. De plateaus zijn voorzien van bevestigingsbeugels, die achterin elk compartiment worden bevestigd in steunen met een gleuf.

8.1 De positie van een koelkastplateau wijzigen

1. Verwijder alle etenswaren van het plateau.
2. Til het plateau aan de voorkant omhoog en trek het naar buiten.
3. Plaats het terug door de hakenvan de bevestigingsbeugels aan te brengen in de gewenste steungleuven.
4. Laat het plateau zakken zodat het in de positie wordt vergrendeld.

Klapplateau afstellen:

1. Verwijder de etenswaren van het plateau.
2. Til de rechter rand van het plateau omhoog, en duw het naar links, in de richting van de ijsmaker.

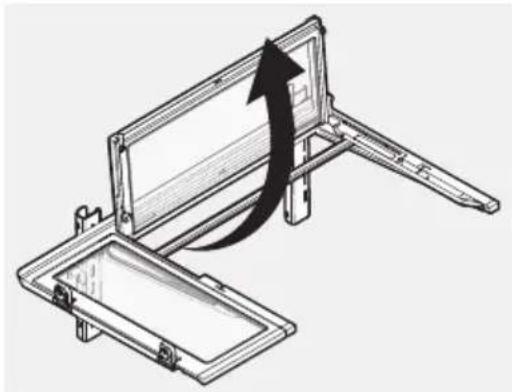

Onderschuif-/kantelplateau afstellen:

1. Duw de voorste helft van het plateau naar de achterkant van de kast, tot de achterste helft neervalt. Blijf de voorste helft van het plateau zachtjes naar achteren duwen, onder de achterste helft van het plateau.

1. Als de voorste helft zich volledig onder de achterste helft bevindt, til dan het voorste deel van het plateau omhoog naar de achterkant van de kast.

De koelkast bevat een variëteit aan opberglades.

Automatische groentelades voor Insluiten van smaak voedsel (met automatische vochtigheidsregeling)

De groentelades zijn ontworpen voor het bewaren van fruit, groenten en andere verse producten. Groentelades hebben een automatische vochtigheidsregeling (met een vervangbaar membraan) aan de zijkant van elke groentelade, onder het deksel van de vochtigheidsregeling. Bestel een vervangend membraan bij www.electrolux.com.

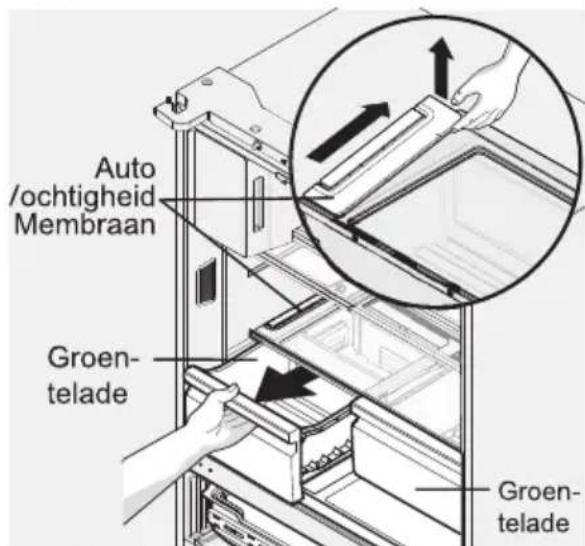

Het membraan van de automatische vochtigheidsregeling verwijderen:

1. Neem de achterkant van het deksel van de automatische vochtigheidsregeling vast.
2. Trek het deksel omhoog.
3. Trek het deksel naar de achterkant van de kast en verwijder het.

4. Was het vochtigheidsmembraan met water en zeep

5. Plaats het deksel terug door de bovenvermelde stappen in omgekeerde volgorde uit te voeren. Herhaal deze werkwijze voor beide groentelades.

Membraan van automatische vochtigheidsregeling verwijderen

OPMERKING

De producent beveelt alleen een vervanging aan van het membraan van de automatische vochtigheidsregeling als het beschadigd raakt of stuk gaat. U vindt vervangende membranen op www.electrolux.com

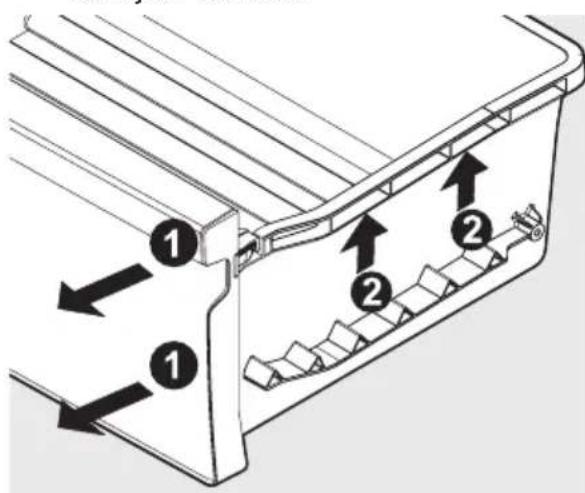

De lade voor Insluiten van smaak voedsel verwijderen voor reiniging:

1. Trek de lade volledig naar buiten, tot deze niet verder kan.
2. Til de voorkant een beetje op en verwijder de lade.

Lade voor ultravers voedsel verwijderen

Insluiten van smaak - Verzonken snacklades

Deze lades zijn ideaal voor de bewaring van vers vlees en kaas.

Openen: schuif het deksel naar achteren om toegang te verkrijgen tot de lades.

Snackzone openen Verzonken snacklades

Deurvak verplaatsen over een rail:

1. Kantel het vak omhoog zodat de achterkant van het vak loskomt van de deur, terwijl het vak vastgehaakt blijft.
2. Schuif het vak over de rail naar de gewenste positie.
3. Laat het vak terug op zijn plaats zakken.

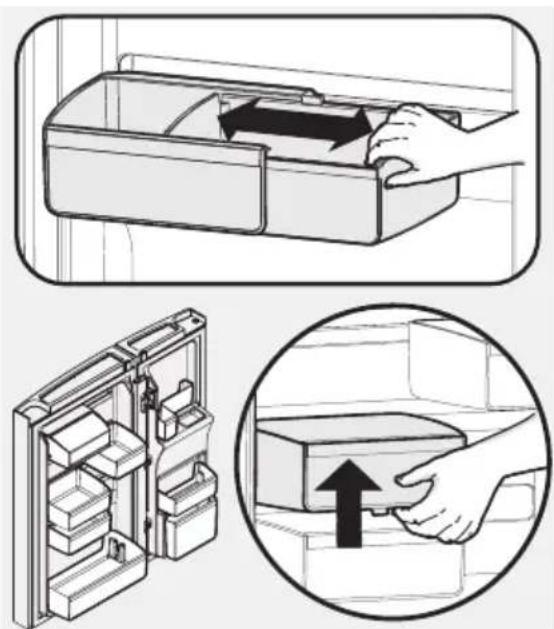

Deurvak van de ene naar de andere rail verplaatsen:

1. Til het vak op en haak het los.
2. Verplaats het vak naar de gewenste locatie op de rail.
3. Duw de haak van het vak in de rail en haak het vast.

Aangepaste Flex-deurvakken

8.3 Kenmerken van vriezer (deze variëren per model)

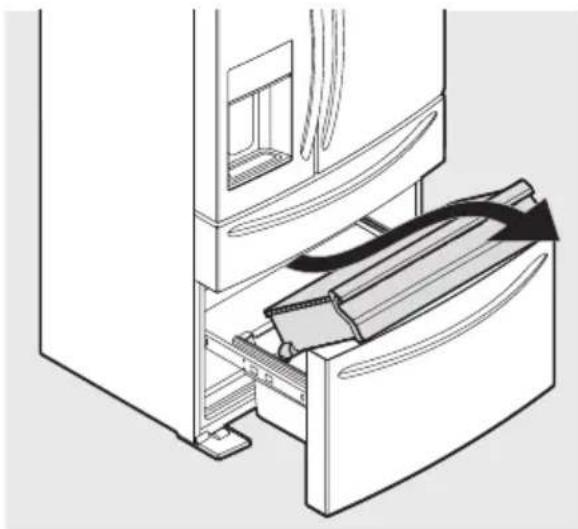

Bovenste vrieslade verwijderen:

1. Open het vriezercompartiment volledig.
2. Til de bovenste vrieslade omhoog en trek ze naar buiten om ze te verwijderen.

Voer de stappen in omgekeerde volgorde uit om de lade terug te plaatsen.

BELANGRIJK

De lade is onderaan voorzien van wielen. Voor een goede werking moet u ervoor zorgen dat de wielen zijn uitgelijnd op de overeenkomstige sporen. Als de lade niet goed is uitgelijnd, leidt dit tot problemen met de werking van de deur.

OPMERKING

Als de mand niet op de ankerklemmen van de stabilisatorstang rust, sluit de lade niet goed.

De vriesmand verwijderen:

1. Open het vriezercompartiment volledig.
2. Til de mand omhoog en verwijder ze.
   Voer de stappen in omgekeerde volgorde uit om de lade terug te plaatsen.

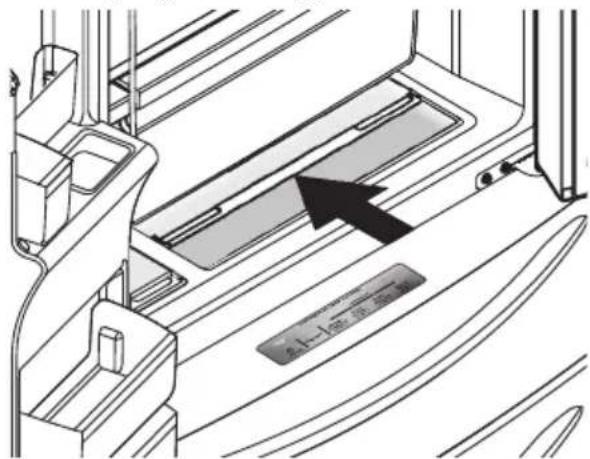

8.4 Scheidingsplaten

Neem de handgreep op de onderste scheidingsplaat vast en trek ze een beetje omhoog om ze naar de volgende positie te verschuiven. (De scheidingsplaat kan niet worden verwijderd.)

Plastic scheidingsplaat onderste mand

9. AANSLUITING VAN DE WATERTOEVOER

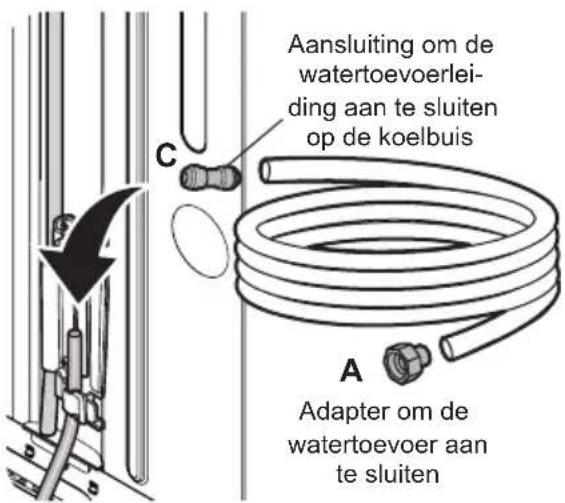

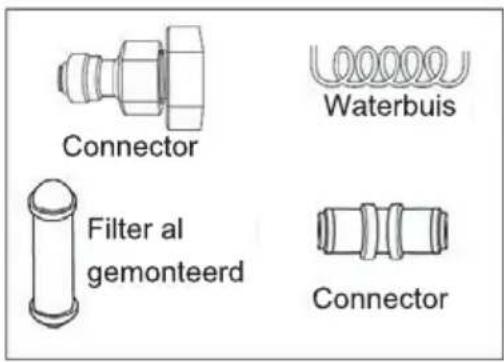

Watertoevoerkit

Controleer de onderstaande onderdelen voor de installatie van de watertoevoer.

WAARSCHUWING

Om elektrische schokken, die kunnen leiden tot de dood of ernstige persoonlijke letsels, te voorkomen, moet de koelkast worden losgekoppeld van de elektrische stroom voordat er een watertoevoerleiding wordt aangesloten op de koelkast.

1. Zorg er bij de installatie van de waterleidingen voor dat ze niet in de buurt van een warm oppervlak liggen.
2. Het waterfilter "filtreert" alleen het water; het verwijdert geen bacteriën of microben.
3. Als de waterdruk niet hoog genoeg is om de ijsmaker te gebruiken, neem dan contact op met een plaatselijke loodgieter om een extra waterdrukpomp te plaatsen.
4. De levensduur van de filter is afhankelijk van het gebruik. We bevelen u aan om het filter minstens elke 6 maanden te vervangen (zie "het filter vervangen").
5. Gebruik afdichtingstape op elke aansluiting van leidingen/buizen, om waterlekken te voorkomen.
6. De waterbuis moet worden aangesloten op de koudwaterleiding.

Installatieprocedure

Sluit de connector aan op de waterleiding

1. Open de vergrendelclips en pak het water dat uit de koelkast komt. Verwijder de plastic dop van de waterinlaatfitting en gooi de dop weg. Plaats de aangesloten slangen terug in de klemmen en vergrendel de klemmen terug op hun plaats om de slangen in de juiste positie te houden.

1. Na installatie van de koelkast en het waterleidingsysteem, selecteert u WATER op het bedieningspaneel en drukt u er gedurende 1-2 minuten op om water in het reservoir te brengen en water te leveren.

10. HET FILTER VERVANGEN

10.1 Luchtfilter (modellen selecteren)

Het luchtfilter bevindt zich in het midden bovenin het compartiment voor vers voedsel.

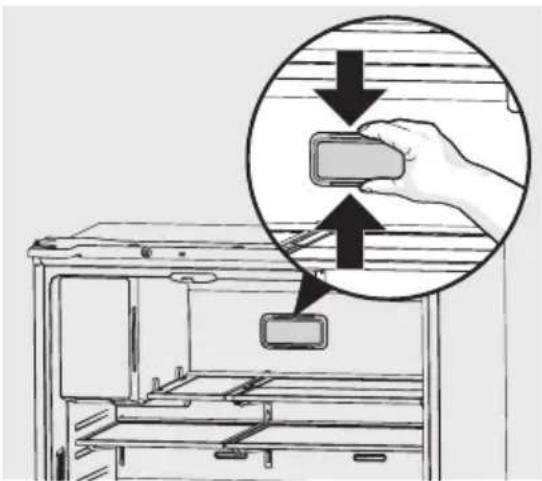

10.2 Het luchtfilter (TasteGuard) vervangen

Om een optimale filtratie van koelkastgeuren te garanderen, moet het luchtfilter elke zes maanden worden vervangen (Luchtfilter vervangen geeft elke zes maanden aan op het display dat het filter moet worden vervangen).

1. Verwijder het luchtfilterdeksel door de boven- en onderkant van het deksel samen te drukken en het te verwijderen uit de liner.

2. Verwijder het oude filter en gooi het weg.

3. Pak het nieuwe filter uit en schuif het in het huis. De open zijde (koolstofmedium) van het filter moet in de richting van de luchtpoort (opening) worden geïnstalleerd in de multiflow.

4. Vervang het luchtfilterdeksel door de zijkanten samen te drukken en het terug op zijn plaats te klikken.

5. Houd de toets "Luchtfilter resetten" op het display 3 seconden ingedrukt. Wanneer het lampje uitgaat is de status gereset.

Gebruik uitsluitend originele reserveonderdelen. Neem contact op met een erkend servicecentrum

10.4 Waterfilter

De koelkast is uitgerust met een waterfiltratiesysteem. Het waterfiltratiesysteem filtreert al het geleverde drinkwater en het water dat wordt gebruikt om ijs te maken. Het luchtfilter bevindt zich in het rechts bovenin het compartiment voor vers voedsel.

10.5 Het waterfilter vervangen

Vervang het waterfilter elke zes maanden om de best mogelijke waterkwaliteit te verzekeren. Waterfilter vervangen Op het display wordt aangegeven wanneer het filter moet worden vervangen, nadat een standaardhoeveelheid water (473 liter) door het systeem is gestroomd. Als de koelkast gedurende een periode niet is gebruikt (bijvoorbeeld tijdens een verhuis), vervang dan het filter alvorens de koelkast opnieuw te installeren.

Verwijderen: Trek het deksel naar voren, zodat het valt en u toegang heeft tot het filter.

Terugplaatsen: Trek het deksel omhoog naar de liner en trek het vervolgens naar de achterzijde van de kast. Het filterdeksel klikt terug op zijn plaats.

Gebruik uitsluitend originele reserveonderdelen. Neem contact op met een erkend servicecentrum

Het waterfilter vervangen:

De watertoevoer moet niet worden uitgeschakeld voor de vervanging van het filter. Bereid u voor om kleine hoeveelheden water op te vegen die vrijkomen tijdens de vervanging van het filter.

1. Schakel de ijsmaker uit door de toets Ijsmaker ingedrukt te houden op het display, tot deze toets niet meer is opgelicht.

2. Duw de voorste rand van het filterdeksel omlaag. Het deksel kantelt naar beneden en het waterfilter komt bloot te liggen.

3. Verwijder het oude filter door het 90 graden tegen de wijzers van de klok in (linksom) te draaien om het los te maken.

4. Schuif het oude filterpatroon recht uit het huis en gooi het weg.
5. Pak het nieuwe filterpatroon uit. Schuif het zo ver mogelijk in het filterhuis, met het greepuiteinde horizontaal.
6. Duw het filter lichtjes naar binnen terwijl u het met de wijzers van de klok mee (rechtsom) draait. Het filter trekt zich dan zelf naar binnen omdat het wordt rondgedraaid. Draai het filter 90 graden tot het stopt, en het greepuiteinde verticaal is. Er is mogelijk een zeer licht klikgeluid hoorbaar wanneer het filter op zijn plaats wordt vergrendeld.
7. Druk een drinkglas tegen de watertap terwijl u controleert lekken aan het filterhuis. Alle stralen en spetters die vrijkomen wanneer het tapsysteem wordt ontlucht zijn normaal.
8. Blijf gedurende 3-4 minuten water tappen. Het glas moet misschien meermaals worden leeggemaakt en gevuld.
9. Schakel de ijsmaker in door de toets Ijsmaker ingedrukt te houden op het display, tot deze toets oplicht.
10. Houd de toets Waterfilter resetten op het display gedurende drie seconden ingedrukt. Als het lampje niet meer is opgelicht, is de status van het waterfilter gereset.
11. Plaats het filterdeksel terug door het omhoog te duwen en op zijn plaats te klikken.

11. INSTALLATIE

WAARSCHUWING!

Raadpleeg de hoofdstukken over 'Veiligheid'.

In deze Gebruiksaanwijzing worden algemene installatie- en bedieningsinstructies gegeven voor dit model. Wij bevelen aan een beroep te doen op een aanbestede onderhoudsof keukenprofessional voor de installatie van de koelkast. Gebruik de koelkast alleen zoals is voorgeschreven in deze Gebruiksaanwijzing. Volg deze belangrijke eerste stappen alvorens de koelkast in te schakelen.

11.1 Locatie

• Kies een plaats langs een geaard elektrisch stopcontact Zonder aardlekschakelaar. Gebruik geen verlengsnoer of adapterstekker.
• Plaats de koelkast indien mogelijk buiten direct zonlicht en buiten het bereik van de afwasautomaat of andere warmtebronnen.
• De koelkast moet worden geïnstalleerd op een vlakke vloer die stevig genoeg is om een volgeladen koelkast te ondersteunen.
• Houd rekening met de beschikbaarheid van de watertoevoer voor modellen uitgerust met een automatische ijsmaker.
• Installeer het apparaat niet in de buurt van een warmtebron (oven, kachels, radiatoren, fornuizen of kookplaten) om de beste functionaliteit van het apparaat te garanderen.

LETOP!

Installeer de koelkast niet op plaatsen waar de temperatuur daalt onder de 10 °C of boven de 43 °C. de compressor kan bij deze temperaturen niet de juiste temperaturen aanhouden in de koelkast.

Het teenrooster onderaan aan de voorkant van de koelkast mag niet afgedekt worden. Voor de goede werking van de koelkast is voldoende luchtcirculatie essentieel.

11.2 Installatie

Voorzie de volgende vrije ruimtes voor een gemakkelijke installatie, een goede luchtcirculatie en de sanitaire en elektrische aansluitingen:

Zijkanten en bovenkant 40 mm Terug 30 mm

OPMERKING

Als de koelkast met de zijde van het deurscharnier tegen een muur wordt geplaatst, moet een extra ruimte worden voorzien zodat de deur verder kan worden geopend.

11.3 Positionering

Dit apparaat is niet bedoeld voor gebruik als een ingebouwd apparaat.

Dit apparaat moet in een droge, goed geventileerde positie binnenshuis worden geïnstalleerd.

Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur variërend van 10 °C tot 43 °C.

Indien als gevolg van een andere installatie niet aan de juiste ventilatie-eisen wordt voldaan, zal het apparaat correct functioneren, maar kan het energieverbruik licht stijgen.

De juiste werking van het apparaat kan enkel gegarandeerd worden als het opgegeven temperatuurbereik wordt gerespecteerd.

Als u twijfels hebt over waar het apparaat te installeren, raadpleeg dan de verkoper, de klantenservice of de dichstsbijzijnde erkende servicedienst.

Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te halen. De stekker moet daarom na installatie gemakkelijk toegankelijk zijn.

LETOP

Als u het apparaat tegen de wand plaatst, maak dan gebruik van de meegeleverde afstandhouders of houd rekening met de minimum afstand die in de installatie-instructies wordt aangeduid.

LETOP

Als u het apparaat met de zijkant tegen een wand installeert, raadpleeg dan de installatie-instructies om de minimale afstand tussen de wand en de zijkant van het apparaat, te begrijpen om de deurscharnieren voldoende ruimte te geven om de deur te openen als de interne apparatuur moet worden verwijderd (bijv. bij reiniging).

11.4 Nivellering van kast en uitlijning van koelkastdeur (indien noodzakelijk)

Richtlijnen voor de definitieve plaatsing van de koelkast:

• De vier hoeken van de kast moeten stevig op de vloer rusten.
• De voorzijde moet een beetje opgetild zijn, opdat de deuren goed sluiten en afgedicht zijn.

• De deuren moeten met elkaar uitgelijnd zijn en ze moeten waterpas zijn.
  Aan de meeste van deze voorwaarden kan worden voldaan door de verstelbare verstelbare rollen aan de voorzijde omhoog of omlaag te draaien.
  Nivellering van de kast met de rollen aan de voorzijde:

• Open de vrieslade een beetje.

• Draai de anti-kantelpootjes omlaag tot ze allebei de vloer raken. Gebruik een tang om ze te verstellen als ze op de vloer rusten.
  De eenheid omhoogbrengen: draai het pootje met de wijzers van de klok mee.
  De eenheid omlaagbrengen: draai het pootje tegen de wijzers van de klok in.

• Zorg ervoor dat beide deuren niet kunnen vastlopen, dat de afdichtingen aan de vier zijden in aanraking komen met de kast en dat de kast stabiel is.

Eindafstellingen van de deurhoogte:

1. Open de vrieslade om de onderste scharnier zichtbaar te maken.
2. Plaats een inbussleutel van 6 mm in de as van de onderste scharnier.
3. Verstel de hoogte door met de wijzers van de klok mee of tegen de wijzers van de klok in te draaien. Als u met de wijzers van de klok mee draait, wordt de deur omlaag gebracht. Als u tegen de wijzers van de klok in draait, wordt de deur omhoog gebracht. De standaardinstelling is de laagste hoogte.

11.5 Profielstrip

Stel de profielstrip af voor een goede aansluiting met de stripgeleider, door ervoor te zorgen dat de profielstrip gebogen is en loodrecht ligt ten opzichte van de deur van het versvoedselcompartiment. Als de stijlgeleider zich niet in de juiste positie bevindt, kan dit het volledig sluiten van de deur verhinderen.

12. INSTRUCTIES VOOR VERWIJDERING VAN DEUR

12.1 Door nauwe ruimtes passeren

Als de koelkast net door een ingangsruimte kan, kunnen de deuren worden verwijderd. Controleer eerst de ruimte door de ingang te meten.

Voorbereiding voor verwijdering van de deuren:

1. Zorg ervoor dat het stroomsnoer is losgekoppeld van het stopcontact.
2. Verwijder al het voedsel uit de deurrekken en sluit de deuren.

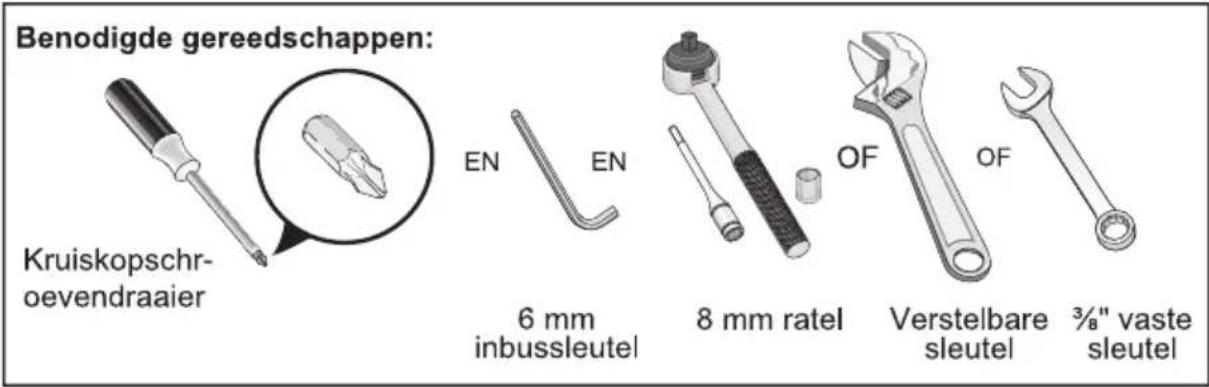

Verwijdering van de koelkastdeuren:

1. Open de deuren 90°.
2. Verwijder de vijf Phillips-schroeven van de kap van het bovenste scharnier en til de afdekking op.

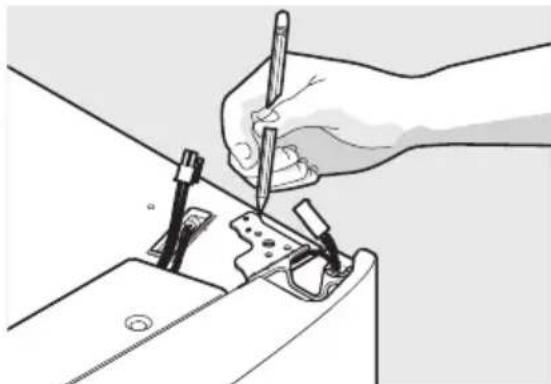

1. Breng met een potlood een lichte markering aan rond de bovenscharnieren van de deur. Zo wordt de herinstallatie gemakkelijker.

2. Til de kap van het bovenste scharnier af.

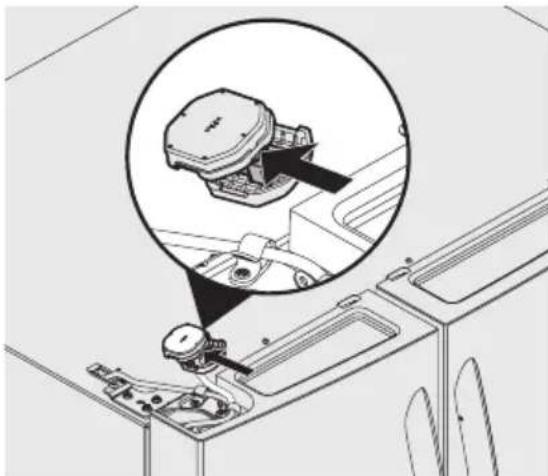

1. Koppel de elektrische kabelboom los die van de deur naar de kap van de scharnier loopt.

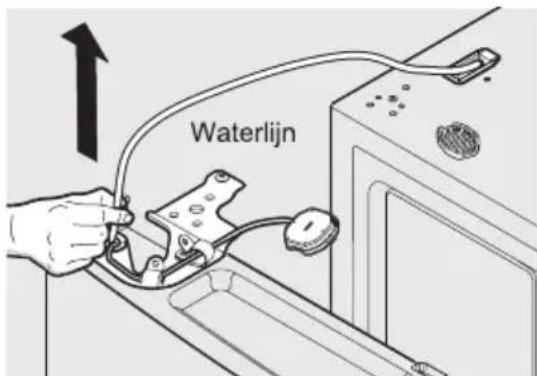

1. Trek de waterleiding voorzichtig omhoog om ze uit de deur te verwijderen.

OPMERKING

Ga voorzichtig te werk wanneer u het waterbuisje uit de deur trekt, opdat het buisje niet knikt.

OPMERKING

Er wordt een waterbuisje met een lengte van ongeveer 1,2 m uit de koelkastdeur getrokken.

1. Verwijder de drie bouten van 8 mm uit de bovenste scharnieren.

1. Om toegang te verkrijgen tot de onderste scharnier moet de lade worden uitgetrokken. Draai de drie schroeven van de onderste scharnier los, en schuif de scharnier naar binnen. Til de deur omhoog en verwijder ze uit de onderste scharnier.

Verwijdering van onderste scharnier

LET OP!

Zorg ervoor dat de deuren op een veilige plaats opzij worden gezet, waar ze niet kunnen vallen en persoonlijke letsels kunnen veroorza-ken, of waar de deuren of hendels niet beschadigd kunnen raken.

1. Voer deze procedure omgekeerd uit om de deuren terug te plaatsen.

BELANGRIJK

Zorg ervoor dat het buisje van de waterleiding door het gat bovenaan in de opening van de tap loopt. De buisjes zijn ook voorzien van een metalen omhulling, om schade door de scharnier die er tegen schuurt te voorkomen. Deze moet bij de herinstallatie terug op de juiste plaats worden aangebracht rond het buisje (zolang het buisje maar beschermd is tegen de scharnier).

OPMERKING

Ga voorzichtig te werk wanneer u het buisje terug aanbrengt en de kap van de bovenste scharnier terugplaatst, om te voorkomen dat het buisje knikt.

Controleer als beide deuren zijn aangebracht of ze me elkaar uitgelijnd zijn en of ze waterpas zijn (zie het hoofdstuk Installatie voor meer informatie), en plaats de kap van de bovenste scharnier terug.

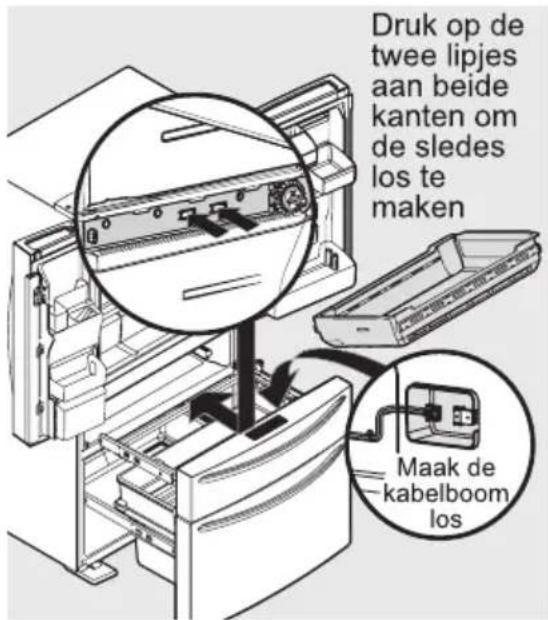

12.2 De MultiSwitch/ MultiChill-lade verwijderen

1. Open de lade volledig.
2. Verwijder de mand uit de lade.
3. Maak de kabelboom los aan de voorzijde van de lade, en zorg ervoor dat de kabelboom het schuiven van de lade niet belemmert.

4. Druk op de linerklemmen en schuif de rail aan beide zijden voorbij de klemmen, om de lade volledig uit de kast te verwijderen.

5. Voer de stappen in omgekeerde volgorde uit om de lade terug te plaatsen.

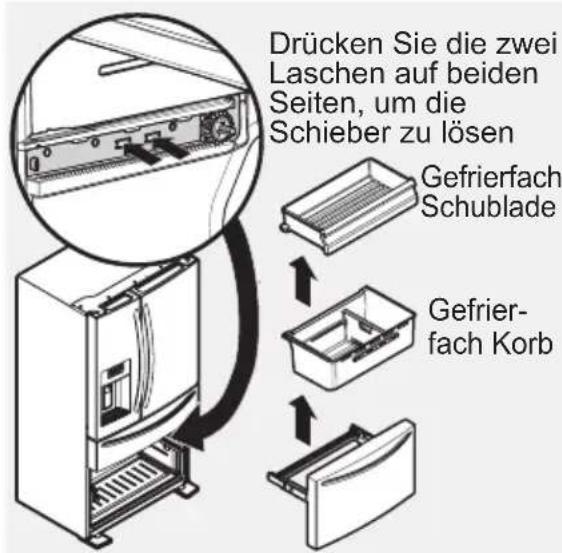

12.3 Verwijdering van de vrieslade

LET OP!

Deze lade is zwaar. Ga voorzichtig te werk bij het optillen ervan.

1. Open de lade en trek ze volledig uit.
2. Verwijder de vrieslade.

3. Verwijder de vriesmand.

4. Druk in de kast aan beide zijden op de twee lipjes, om de sledes los te maken.

5. Verwijder de lade met de beugels en de sledes.

12.4 Terugplaatsen van de vrieslade

1. Plaats de lade met de beugels en de sledes in de kast en klik ze vast op haar plaats.
2. Plaats de mand terug.

OPMERKING

Zie het hoofdstuk Opslagkenmerken voor meer instructies.

12.5 Dedeurafdichting verwijderen

OPGELET

Zorg ervoor dat je de netspanning van je apparaat hebt uitgeschakeld voordat je met je reparatie begint.

1. Plaats je duim onder de afsluiting, de beste methode is om bij de hoek te beginnen. Pak de onderkant ervan aan de zijkant vast en trek de pakking terug.

1. Laat het vervolgens rond de onderkant van je afdichting lopen, waarna het voorzichtig rond de deur kan worden weggetild.

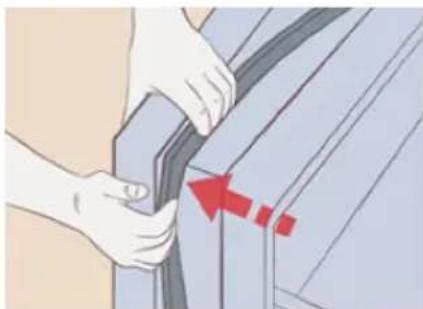

12.6 De deurafdichting plaatsen

1. Neem de nieuwe pakking, de beste manier om deze te monteren is door te beginnen bij de bovenste hoeken van de koelkastdeur. Druk de lip van de nieuwe pakking in het kanaal tussen de hoeken en werk je een weg rondom de deur. Voordat je de onderste hoeken monteert en tussen de hoeken plaatst. Werk tot slot gelijkmatig aan de bovenkant en vervolgens aan de onderkant tot het midden, zodat overtollig materiaal gelijkmatig over het langste deel van de afdichting wordt verspreid.

1. Breng poeder aan. Gebruik een beetje babypoeder of talkpoeder om kleven te voorkomen.

1. Sluit de koelkastdeur en open deze een aantal keer om de pakking te inspecteren. Je bent op zoek naar kromme gebieden van de pakking. Herhaal dit proces meerdere keren.

13. NUTTIGE AANWIJZINGEN EN TIPS

13.1 Energiebesparende tips

We bevelen u aan de volgende tips te volgen om energie te besparen.

• Vriezer: De interne configuratie van het apparaat zorgt voor het meest efficiënte energiegebruik.
• Koelkast: Het meest efficiënte gebruik van energie is verzekerd in de configuratie met de lades in het onderste deel van het apparaat en met de rekken gelijkmatig verdeeld. De positie van de deurbakken heeft geen invloed op het energieverbruik.
• De deur niet vaker openen of open laten staan dan noodzakelijk.
• Vriezer: Hoe kouder de temperatuurinstelling, hoe hoger het energieverbruik.
• Koelkast: Stel de temperatuur niet te hoog in om energie te besparen, tenzij de kenmerken van het voedsel dit vereisen.
• Als de omgevingstemperatuur hoog is, de temperatuurregeling op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat.
• Zorg voor een goede ventilatie. Dek de ventilatieroosters of -gaten niet af.

13.2 Tips voor het koelen van vers voedsel

• Het vak voor vers voedsel is het vak dat is gemarkeerd (op een bedreigingsplaatje) met
• Een goede temperatuurinstelling die de conservering van vers voedsel garandeert is een temperatuur lager dan of gelijk aan +4°C.
• Een hogere temperatuurinstelling in het apparaat kan leiden tot een kortere houdbaarheid van voedsel.
• Bedek het voedsel met een verpakking om de versheid en het aroma te behouden.
• Gebruik altijd gesloten containers voor vloeistoffen en voor voedsel,

om smaken of geuren in het vak te voorkomen.

• Om kruisbesmetting tussen gekookt en rauw voedsel te voorkomen, bedekt u het gekookte voedsel en scheidt u het van het rauwe.
• Het wordt aanbevolen om het voedsel in de koelkast te ontdooien.
• Plaats geen warm voedsel in het apparaat. Zorg ervoor dat het is afgekoeld bij kamertemperatuur voordat u het in het apparaat plaatst.
• Om voedselverspilling te voorkomen moet de nieuwe voorraad voedsel altijd achter de oude worden geplaatst.

13.3 Tips voor het koelen

• Vlees (alle soorten): in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade. Bewaar vlees maximaal 1-2 dagen.
• Groenten en fruit: grondig reinigen (grond verwijderen) en in een speciale lade (groentelade) plaatsen.
• Het is raadzaam om exotische vruchten zoals bananen, mango's, papaja's, etc. niet in de koelkast te bewaren.
• Groenten zoals tomaten, aardappelen, uien en knoflook mogen niet in de koelkast worden bewaard.
• Boter en kaas: in een luchtdicht bakje leggen of in aluminiumfolie of plastic zakjes wikkelen om zoveel mogelijk lucht uit te sluiten.
• Flessen: afsluiten met een dop en in de deur plaatsen of (indien beschikbaar) in het flessenrek.
• Raadpleeg altijd de vervaldatum van de producten om te weten hoelang ze bewaard kunnen worden.

13.4 Tips voor het invriezen

- Activeer de FastFreeze-functie ten minste 24 uur voordat u het voedsel in het vriesvak legt.

• Vóór het invriezen van vers voedsel moet het worden ingepakt en afgedicht in: aluminiumfolie, plastic film of zakjes of luchtdichte bakjes met deksel.
• Verdeel voor efficiënter invriezen en ontdooien het voedsel in kleine porties.
• Het wordt aanbevolen om etiketten en datums op al uw diepvriesproducten te plakken. Dit zal helpen voedingsmiddelen te identificeren en te weten wanneer ze moeten worden gebruikt voordat ze bederven.
• Het voedsel moet vers zijn wanneer het wordt ingevroren om een goede kwaliteit te behouden. Vooral groenten en fruit moeten na de oogst worden ingevroren om al hun voedingsstoffen te behouden.
• Flessen of blikken met vloeistoffen niet invriezen, in het bijzonder dranken die kooldioxide bevatten - ze kunnen exploderen tijdens het invriezen.
• Plaats geen warm voedsel in het koelvak. Koel het af bij kamertemperatuur voordat u het in het vak plaatst.
• Om te voorkomen dat de temperatuur van al ingevroren voedsel toeneemt, dient u vers voedsel hier niet direct naast te plaatsen. Plaats voedsel op kamertemperatuur in het deel van het vriesvak waar geen bevroren voedsel is.
• IJsblokjes, ingevroren water of waterijsjes niet meteen nadat ze uit de vriezer zijn gehaald opeten. Gevaar voor bevriezing.
• Ontdooid voedsel niet opnieuw invriezen. Als het voedsel ontdooid is, kook het dan, koel het af en vries het dan in.

13.5 Tips voor het bewaren van ingevroren voedsel

• Het vriesvak is het vak gemarkeerd met * * *
• Een goede temperatuurinstelling die de conservering van ingevroren voedsel garandeert is een temperatuur lager dan of gelijk aan -18°C.

• Een hogere temperatuurinstelling in het apparaat kan leiden tot een kortere houdbaarheid.

• Het hele vriesvak is geschikt voor de opslag van diepvriesproducten.

• Laat voldoende ruimte rond het voedsel om de lucht vrij te laten circuleren.
• Raadpleeg voor adequate opslag het etiket van de voedselverpakking om de houdbaarheid van voedsel te bekijken.
• Het is belangrijk om het voedsel zodanig in te pakken dat er geen water, vocht of condensatie in kan komen.

13.6 Winkeltips

Na het boodschappen doen:

• Zorg ervoor dat de verpakking niet beschadigd is - het voedsel kan bedorven zijn. Als de verpakking gezwollen of nat is, is deze mogelijk niet in de optimale omstandigheden opgeslagen en is het ontdooien mogelijk al begonnen.
• Om het ontdooiproces te beperken, koopt u diepvriesproducten aan het einde van uw boodschappen en vervoert u ze in een thermische en geïsoleerde koeltas.
• Plaats de diepvriesproducten onmiddellijk na terugkomst uit de winkel in de vriezer.
• Als voedsel zelfs gedeeltelijk ontdooid is, mag u het niet opnieuw invriezen. Consumeer het zo snel mogelijk.
• Respecteer de vervaldatum en de bewaarinformatie op de verpakking.

13.7 Uw apparaat uitschakelen

Als het apparaat gedurende langere tijd moet worden uitgeschakeld, moet u de volgende stappen uitvoeren om schimmel te voorkomen.

1. Verwijder al het voedsel.
2. Trek de stekker uit het stopcontact.
3. Maak de binnenkant grondig schoon en droog.
4. Zorg dat alle deuren enigszins open blijven staan om luchtcirculatie te waarborgen.

Houdbaarheid voor vriesvak:

Soort gerecht Houdbaarheid (maanden)
Brood 3
Fruit (met uitzondering van citrusvruchten) 6 - 12
Groenten 8 - 10
Restjes zonder vlees 1 - 2
Zuivelproducten:
Boter	6 - 9
Zachte kaas (bijv. mozzarella)	3 - 4
Harde kaas (bijv. parmezaanse kaas, cheddar)	6
Vis/Zeevruchten:
Vette vis (bv. zalm, makreel)	2 - 3
Magere vis (bv. kabeljauw, bot)	4 - 6
Garnalen	12
Schelpdieren en mosselen	3 - 4
Gekookte vis	1 - 2
Vlees:
Gevogelte	9 - 12
Rundsvlees	6 - 12
Varkensvlees	4 - 6
Lamsvlees	6 - 9
Worst	1 - 2
Ham	1 - 2
Restjes met vlees	2 - 3

14. REINIGING EN ONDERHOUD

Om hygiënische redenen moet het apparaat (inclusief de buitenkant en de accessoires) regelmatig, minimaal een keer in de twee manden, worden schoongemaakt.

LET OP!

Tijdens het schoonmaken moet de stekker uit het stopcontact zijn getrokken. Gevaar voor elektrische schokken! Voordat u het apparaat gaat reinigen, dient u het apparaat eerst uit te schakelen en de stekker uit het stopcontact te halen.

Schoonmaken van de buitenkant

Maak uw apparaat regelmatig schoon, zodat hij er goed uit blijft zien.

• Veeg het digitale paneel en het display af met een schone, zachte doek.
• Water op het schoonmaakdoekje in plaats van rechtstreeks op het oppervlak van het apparaat. Dit helpt zorgen voor een gelijkmatige verdeling van het vocht op het oppervlak.
• Maak de deuren, hendels en kastoppervlakken schoon met een mild reinigingsmiddel en veeg ze dan droog met een zachte doek.

LET OP!

• Gebruik geen scherpe voorwerpen, aangezien u hiermee krassen op het oppervlak kunt maken.
• Gebruik geen verdunner, autowasmiddelen, Clorox, etherische olie, schuurmiddelen of organische oplosmiddelen zoals Benzeen voor het schoonmaken. Hiermee kan het oppervlak van het apparaat beschadigd raken en kan er brand ontstaan.

Schoonmaken van de binnenkant

• Maak de binnenkant van het apparaat regelmatig schoon. De binnenkant is gemakkelijker schoon te maken als er weinig etenswaren in zitten. Veeg de binnenkant van de koelvriescombinatie schoon met een lichte oplossing van baksoda. Spoel na met warm water en een uitgewrongen spons of doekje. Helemaal droogvegen voordat u de plateaus en korven weer terug plaatst. Maak alle oppervlakken en verwijderbare onderdelen grondig droog.

- Hoewel dit apparaat automatisch wordt ontdooid, kan er bevriezing op de binnenwanden van het vriescompartiment ontstaan as de vriesdeur vaak of te lang wordt geopend. Als de bevriezing te dik is, kiest u een tijdstip waarop er weinig levensmiddelen in de vriezer liggen en gaat u als volgt te werk:

1. Verwijder de aanwezige etenswaren en manden. Haal de stekker van het apparaat uit het stopcontact en laat de deuren open staan. Zorg voor goede ventilatie van de ruimte om het ontdooiproces te versnellen.
2. Als het ontdooien is voltooid, maakt u de vriezer schoon volgens de bovenstaande beschrijving.

LET OP!

Gebruik geen scherpe voorwerpen om ijs van het vriescompartiment te krabben. Pas als de binnenkant helemaal droog is, mag de stekker weer in het stopcontact worden gestoken en het apparaat weer worden ingeschakeld.

Schoonmaken van deurafdichtingen

Zorg dat u de deurafdichtingen goed schoon houdt. Kleverige etenswaren en drankjes kunnen zorgen dat de afdichting aan de kast blijft kleven en scheurt wanneer u de deur open doet. Reinig de afdichting met een mild schoonmaakmiddel en warm water. Na het schoonmaken grondig naspoelen en drogen.

LET OP!

Pas als de deurafdichtingen helemaal droog zijn, mag u het apparaat weer inschakelen.

WAARSCHUWING!

Het LED-lampje mag niet door de gebruiker worden vervangen! Als het LED-lampje is beschadigd, neemt u contact op met de helplijn voor klanten.

15. VOOR U BELT

Probleem Mogelijke oorzaak Gebruikelijke oplossing
Automatische ijsmaker
De ijsmaker maakt geen ijs.	• De ijsmaker is uitgeschakeld.	• Schakel de ijsmaker in.Op de ijsmaker voor vers voedsel moet de aan/uit-knop eenmaal worden ingedrukt.
	• De koelkast is niet aangesloten op de waterleiding of de waterklep is niet open.	• Sluit de eenheid aan op de watervoorziening en zorg ervoor dat de waterklep open is.
	• De watertoevoerleiding is geknikt.	• Zorg ervoor dat de toevoerleiding niet knikt wanneer de koelkast tegen de muur op haar plaats wordt geduwd.
	• Het waterfilter zit niet goed vast.	• Verwijder het waterfilter en plaats het terug. Zorg dat het volledig vastzit in de vergrendelde stand.
	• Het waterfilter is mogelijk verstopt met vreemd materiaal.	• Als het water langzaam of helemaal niet wordt geleverd, of als het filter zes maanden oud of ouder is, moet het worden vervangen.
De ijsmaker maakt niet genoeg ijs.	• De ijsmaker maakt minder ijs dan verwacht.• Het waterfilter is mogelijk verstopt met vreemd materiaal.• De watertoevoerleiding is geknikt.• Waterdruk is zeer laag.De afsluit- en aansluitdruk-waarden zijn te laag (alleen voor bronsystemen).• Het omgekeerdeosmosesysteem is in de regeneratieve fase.	• De ijsmaker produceert elke 24 uur ongeveer 1 kg ijs (ijsmaker voor vers voedsel), afhankelijk van de gebruiksomstandigheden.• Als het water langzamer dan normaal wordt geleverd of als het filter zes maanden oud of ouder is, moet het worden vervangen.• Zorg ervoor dat de toevoer-leiding niet knikt wanneer de koelkast tegen de muur op haar plaats wordt geduwd.• Laat de afsluit- en aansluitdruk door iemand verhogen in het waterpompsysteem (alleen voor bronsystemen).• In een omgekeerdeos-mosesysteem is het nor-maal dat de druk tijdens de regeneratieve fase lager is dan 1,38 bar.
De ijsblokjes vriezen samen.	• De ijsblokjes worden niet vaak genoeg gebruikt of de stroom is gedurende een lange periode onderbroken.	• Verwijder het ijsreservoir en gooi het ijs weg. De ijsmaker produceert nu een verse voorraad. Het ijs moet ten minste tweemaal per week worden gebruikt om de blokjes gescheiden te houden.
	• De ijsblokjes zijn hol (ijsschalen met water aan de binnenkant). De holle blokjes breken open in het vak en het water lekt op het aanwezige ijs, waardoor de blokjes samenvriezen.	• Dit gebeurt gewoonlijk wanneer de ijsmaker niet voldoende water krijgt. Dit is meestal het resultaat van een verstopt waterfilter of een beperkte watertoevoer. Vervang het waterfilter. Als het probleem zich blijft voordoen, controleer dan of de waterklep volledig is ingeschakeld en of er een watertoevoerleiding geknikt is.
Water- en ijsmachine
De ijsmachine levert geen ijs.	• Er is geen ijs in het vak dat kan geleverd worden.• De koelkastdeuren zijn niet volledig gesloten.• De hendel werd te lang ingedrukt en de motor van de machine is oververhit geraakt.	• Zie het hoofdstuk “De ijsmaker maakt geen ijs”.• Controleer of de koelkast-deuren volledig gesloten zijn.• De overbelastingsbescherm-ing van de motor wordt in ongeveer drie minuten gere-set, zodat er ijs kan worden geleverd.
IJsuitvoer is vastgelopen.	Het ijs is gesmolten en bevroren rond de vijzel, omwille van een infrequent gebruik, temperatuurschommelingen en/of stroomsuitvallen.Er zitten ijsblokjes vast tussen de ijsmaker en de achterkant van het ijsreservoir.	Verwijder het ijsreservoir, ontdooi het en maak het leeg. Reinig het reservoir, veeg het droog en plaats het terug in de juiste positie. Wanneer er nieuw ijs wordt gemaakt, moet de machine werken.Verwijder de ijsblokjes die de machine hebben doen vastlopen.
De uitvoer levert geen water.	Het waterfilter zit niet goed vast.Het waterfilter is verstopt.De klep van de watervoorziening is niet open.	Verwijder het waterfilter en plaats het terug. Voor Puresource Ultra II: draai het naar rechts tot het stopt en het greepuiteinde verticaal ligt.Vervang het filterpatroon. Draai het naar rechts tot het stopt en het greepuiteinde verticaal ligt.Open de klep van de watervoorziening. Zie de PROBLEEM-kolom AUTOMATISCHE IJSMAKER.
Water niet koud genoeg.	Als er warmer leidingwater door het filter vloeit en het watertoevoersysteem binnenstroomt, wordt het gekoelde water doorgeduwd naar de uitvoer. Zodra het gekoelde water is opgebruikt, duurt het verschillende uren om het pas ingevoerde water op een koelere temperatuur te brengen.	Voeg voordat u water tapt ijs toe aan het glas of de kan.Opmerking: Alleen de eerste 750 ml water wordt gekoeld.
Water heeft een vreemde smaak en/of geur.	Er is gedurende een lange periode geen water getapt.De eenheid is niet goed aangesloten op de koudwaterleiding.	Tap 10 tot 12 glazen water uit het reservoir en gooi dit water weg om de watervoorraad te verversen.Sluit de eenheid aan op de koudwaterleiding die water voorziet aan het tapkraantje van de keuken.
Openen/sluiten van deuren/lades
Deur(en) sluit(en) niet.	• De deur werd te hard gesloten, waardoor de andere deur een beetje werd geopend.• De koelkast staat niet waterpas. Ze schommelt op de vloer wanneer ze een beetje wordt verplaatst.• De koelkast komt in aanraking met een muur of een kast.• Controleer de pakking en de interface van de kast op obstructies.	• Sluit beide deuren voorzichtig.• Controleer of de vloer waterpas en stevig is, en voldoende ondersteuning biedt voor de koelkast. Neem contact op met een schrijnwerker om een doorgezakte of hellende voer te corrigeren.• Controleer of de vloer waterpas en stevig is, en voldoende ondersteuning biedt voor de koelkast. Neem contact op met een schrijnwerker om een doorgezakte of hellende voer te corrigeren.• Reinig de pakkingen van de koelkastdeur en de interface met warm zeepwater, om vet en vuil te verwijderen van het oppervlak. Schoonwrijven met een droge doek. Inspecteer de pakking om te controleren of ze volkomen schoon is.
Lades zijn moeilijk te verplaatsen.	• Het voedsel komt in aanraking met het plateau boven de lade.• Het spoor waarop de lades glijden is vuil.	• Verwijder de bovenste laag items in de lade.• Zorg ervoor dat de lade goed op de rail is geplaatst.• Reinig de lade, de rollen en de rail. Zie Onderhoud en reiniging.
Werking van koelkast
Compressor werkt niet.	• Koelkast staat in ontdooiprogramma.• De stekker is losgekoppeld van het stopcontact.• Doorgebrande zekering van het huis of geactiveerde stroomonderbreker.• Stroomuitval.	• Dit is normaal voor een koelkast met volledig automatische ontdooifunctie. Het ontdooiprogramma treedt regelmatig op en duurt ongeveer 30 minuten.• Zorg ervoor dat de stekker stevig in het stopcontact is gestoken.• Controleer de zekering/vervang ze door een zekering met tijdsvertraging van 15 A. Reset de stroomonderbreker.• Controleer de verlichting van het huis. Bel het lokale elektriciteitsbedrijf op.
De koelkast werkt blijkbaar teveel of te lang.	• De compressor met variabele snelheid is ontworpen om 100% van de tijd te werken, behalve tijdens het ontdooiprogramma. Soms werkt hij sneller, bijvoorbeeld na een ontdooiprogramma.	• Het is normaal dat de compressor continu werkt, behalve tijdens de ontdooimodus.
Weergave van digitale temperatuurinstelling
De digitale temperatuur geeft een fout weer.	• Het elektronische regelsysteem heeft een probleem met de werking gedetecteerd.	• Neem contact op met Electrolux Customer Care voor hulp.
Water/vocht/ijs in koelkast
Er hoopt zich vocht op aan de binnenkant van de koelkastwanden.	• Het weer is warm en vochtig. • Profielstrip	• De snelheid waarmee ijs wordt gevormd en condensaat ontstaat aan de binnenkant neemt toe. • Stel de profielstrip af. (Zie “De profielstijl afstellen” in het hoofdstuk Installatie.)
Op de onderzijde van het deksel van de lade wordt er water opgehoopt.	• Groenten bevatten vocht en geven vocht af.	• Het is niet ongebruikelijk dat er vocht voorkomt op de onderzijde van het deksel. • Beide groentelades zijn uitgerust met een automatische vochtigheidsregeling, die zich normaal automatisch aanpast aan de verschillende vochtigheidsniveaus in de lade zonder extra condensatie te creëren of de lucht in de groentelade uit te drogen. Dit systeem wekt met verschillende soorten producten. Als er overmatig vocht wordt opgemerkt, controleer dan of het vochtigheidsmembraan niet beschadigd is, en vervang het indien nodig.
Er hoopt zich water op onderin de lade.	• Gewassen groenten en fruit druipen in de lade.	• Droog de items voordat u ze in de lade plaatst. Het is normaal dat er zich wat water onderin de lade ophoopt.
Water/vocht/ijs buiten de koelkast
Er hoopt zich vocht op buiten de koelkast of tussen de deuren.	• Het weer is vochtig. • Dit is normaal bij vochtig weer. Als de vochtigheid afneemt, moet het vocht verdwijnen.
Etenswaren/dranken in compartiment voor vers voedsel/Multi Switch-lade
Het voedsel bevriest.	• Temperatuurinstelling is te laag. • De temperatuursensor is afgedekt door etenswaren (rechts in de zone voor vers voedsel). • De luchtpoorten zijn afgedekt door etenswaren.	• Zet de instelling op een hoger niveau. • Voorzie ruimte voor de luchtstroom naar de sensor. • Voorzie ruimte tussen de luchtpoorten en de etenswaren.
Timer voor koude dranken
De dranken bevriezen.	• Temperatuurinstelling is te laag. • Er is een te lange tijdsduur ingesteld op de timer voor koude dranken.	• Verhoog de temperatuurinstelling. • Verminder de tijdsduur van de timer voor koude dranken dienovereenkomstig.

De koelkast is gemaakt van herbruikbaar materiaal. De koelkast moet bij het afval worden gezet overeenkomstig de actuele voorschriften voor de plaatselijke afvalverwerking. Het apparaat bevat een kleine hoeveelheid koelmiddel (R600a) in het koelcircuit. Raadpleeg voor uw veiligheid het hoofdstuk "Het koelmiddel en risico op brand" in deze handleiding

voordat u het apparaat bij het huisvuil zet. Snijd het netsnoer los om te zorgen dat de koelkast onbruikbaar wordt en verwijder de deurafdichting en de vergrendeling. Wees voorzichtig met het koelsysteem en veroorzaak geen schade door de container met het koelmiddel door te prikken en/of de slangen te verbuigen en/of de afdekking van het oppervlak te bekrassen.

Correct wegdoen van dit product

Dit symbool op het product of de verpakking geeft aan dat dit product niet behandeld mag worden als huishoudelijk afval. In plaats daarvan moet het naar een inzamelpunt worden gebracht dat geschikt is voor het recyclen van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op de juiste wijze wordt verwerkt, helpt u mogelijke negatieve gevolgen door een onjuiste afvalverwerking van dit product voor het milieu en de volksgezondheid te voorkomen. Voor gedetailleerde informatie over het verwerken van dit product dient u contact op te nemen met het gemeentehuis in uw woonplaats, de instantie die verantwoordelijk is voor het afvoeren van huishoudelijk afval in uw gemeente of de winkel waar u het product heeft gekocht.

Afmeting

Hoogte 1782 mm

Breedte 913 mm

Diepte 746 mm

Maximale bewaartijd bij stroomuitval 14 u

Spanning 220-240 V

Frequentie 50 Hz

De technische gegevens staan op het typeplaatje aan de binnenkant van het apparaat en op het energielabel.

De QR-code op het energielabel dat bij het apparaat wordt geleverd, biedt een weblink naar de informatie gerelateerd aan de prestaties van het apparaat in de EU-EPREL-database. Bewaar het energielabel ter referentie samen met de gebruikershandleiding en alle andere documenten die bij dit apparaat worden geleverd.

Het is ook mogelijk om dezelfde informatie in EPREL te vinden via de link https://eprel.ec.europa.eu en de modelnaam en het productnummer die u vindt op het typeplaatje van het apparaat.

Zie de link www.theenergylabel.eu voor gedetailleerde informatie over het energielabel.

18. GELUIDEN

Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie).

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ ...... 230
2. CONSIGNES DE SÉCURITÉ 232
3. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 234
4. DESCRIPTION DE L'APPAREIL 235
5. INSTALLATION DE VOTRE NOUVEL APPAREIL 236
6. COMMANDES DE L'ÉCRAN 238
7. UTILISATION DU DISTRIBUTEUR 244
8. PARTICULARITÉS DE STOCKAGE 246
9. RACCORDEMENT DE L'ALIMENTATION EN EAU 250
10. REMPLACEMENT DU FILTRE 251
11. INSTALLATION 253
12. INSTRUCTIONS DE DÉPOSE DE PORTE 255
13. CONSEILS UTILES 258
14. ENTRETIEN ET NETTOYAGE 261
15. AVANT D'APPELER 262
16. MISE AU REBUT DE L'APPAREIL 267
17. CARACTÉRISTIQUES TECHNIQUES 267
18. BRUITS 268

POUR DE PARFAITS RÉSULTATS
