TCMS 12 0 Li - Multigereedschap TOP CRAFT - Gratis gebruiksaanwijzing en handleiding

Technische kenmerken	Multifunctionele gereedschappen met 12V Li-ion batterij
Gebruik	Ideaal voor boren, schroeven en slijpen in diverse materialen
Onderhoud en reparatie	Controleer regelmatig de staat van de batterij en accessoires, reinig na elk gebruik
Veiligheid	Draag een veiligheidsbril en handschoenen tijdens gebruik, volg de veiligheidsinstructies van de fabrikant
Algemene informatie	Licht en compact product, gemakkelijk te hanteren, ontworpen voor huishoudelijk en professioneel gebruik

Veelgestelde vragen - TCMS 12 0 Li TOP CRAFT

Wat is het gewicht van de Topcraft TCMS 12 0 Li?

De Topcraft TCMS 12 0 Li weegt ongeveer 1,5 kg.

Hoe laad ik de batterij van de Topcraft TCMS 12 0 Li op?

Om de batterij op te laden, sluit u de meegeleverde oplader aan op de oplaadpoort van het gereedschap en steek u deze in een stopcontact. Zorg ervoor dat het gereedschap is uitgeschakeld tijdens het opladen.

Wat moet ik doen als het gereedschap niet start?

Controleer of de batterij volledig is opgeladen en correct is geplaatst. Als het probleem aanhoudt, controleer dan ook de veiligheidsschakelaar en zorg ervoor dat deze in de aan-stand staat.

Hoe verwissel ik de accessoires van de Topcraft TCMS 12 0 Li?

Om de accessoires te verwisselen, schroeft u het huidige onderdeel los met de meegeleverde sleutel, plaatst u het nieuwe accessoire en draait u het stevig vast.

Hoe lang gaat de batterij mee?

De levensduur van de batterij hangt af van het gebruik, maar doorgaans kan deze ongeveer 1 tot 2 uur werken voordat hij opnieuw moet worden opgeladen.

Kan ik de Topcraft TCMS 12 0 Li gebruiken voor buitenwerkzaamheden?

Ja, de Topcraft TCMS 12 0 Li is ontworpen voor gebruik buitenshuis, maar vermijd blootstelling aan regen of vochtige omstandigheden.

Hoe maak ik het gereedschap na gebruik schoon?

Gebruik een droge doek om de buitenkant van het gereedschap af te vegen en verwijder vuil van de accessoires. Dompel het gereedschap niet in water.

Welke soorten accessoires zijn compatibel met de Topcraft TCMS 12 0 Li?

De Topcraft TCMS 12 0 Li is compatibel met een reeks standaard accessoires voor multifunctionele gereedschappen, waaronder messen, schuurmiddelen en schrapers.

Is er garantie op de Topcraft TCMS 12 0 Li?

Ja, het product wordt doorgaans geleverd met een garantie van 2 jaar tegen fabricagefouten. Raadpleeg de handleiding voor meer details.

Waar kan ik reserveonderdelen voor de Topcraft TCMS 12 0 Li vinden?

Reserveonderdelen kunnen worden besteld bij de klantenservice van Topcraft of bij erkende dealers.

GEBRUIKSAANWIJZING TCMS 12 0 Li TOP CRAFT

7963 RP Ruinen (Nederland)

Tel. Nederlandstalig: [phone]

Tel. francophone: [phone]

[e-mail]

ISC GmbH - International Service Center

7963 RP Ruinen (Nederland)

Tel. Nederlandstalig: [phone]

Tel. francophone: [phone]

[e-mail]

ISC GmbH - International Service Center

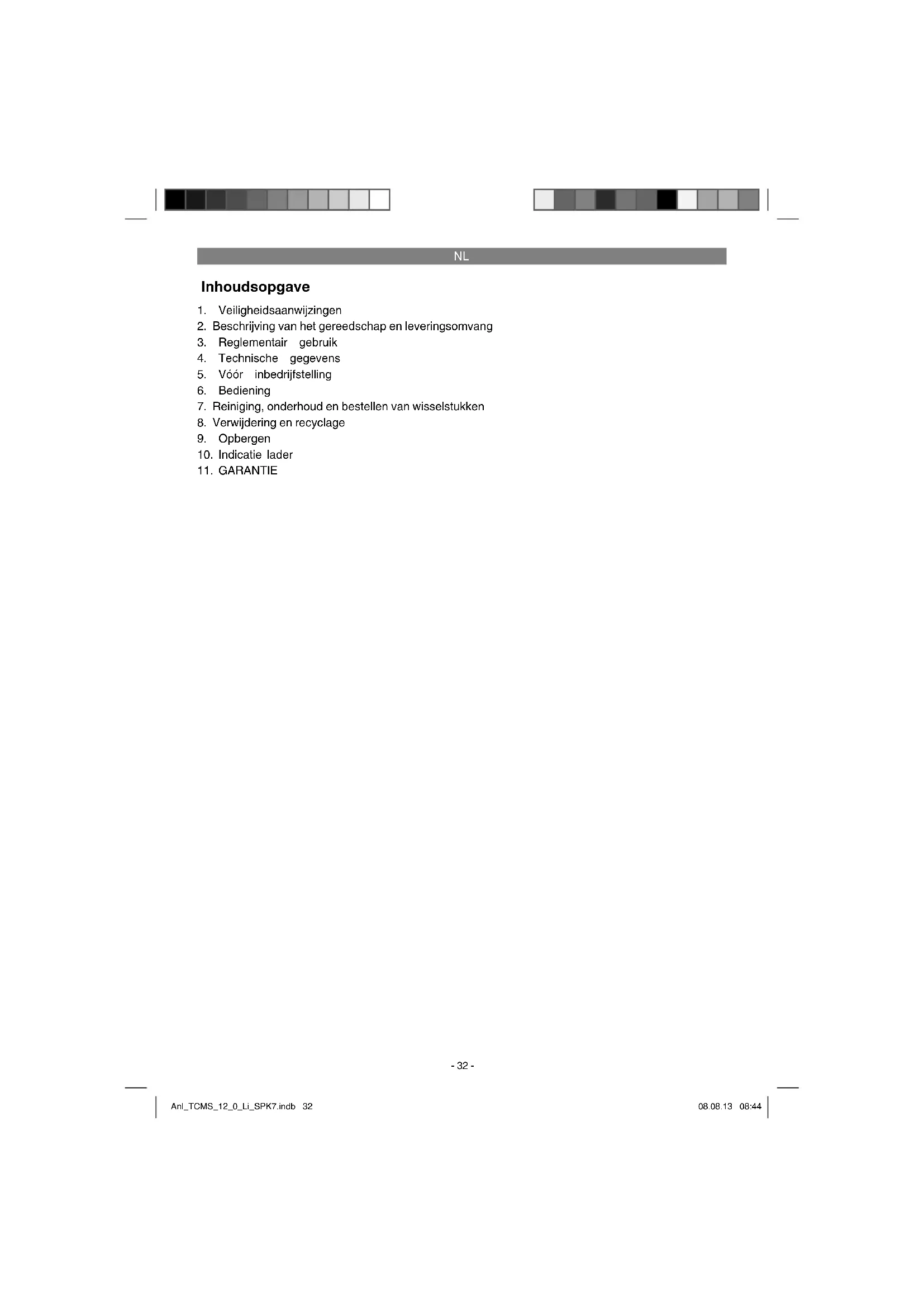

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vór inbedriftstelling
6. Bediening
7. Reiniging, onderhoud en bestellen van wisselstukken
8. Verwijdering en recyclage
9. Opbergen
10. Indicatie lader
11. GARANTIE

NL

1. Veiligheidsaanwijzingen

Algemene veiligheidsinstructies voor elektrische gereedschappen

Let op!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding /veiligheidsinstrumenties zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kuterugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding /veiligheidsinstrumenties mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

Dit toestel kan door kinderen vanaf 8aar en ouder en ook door personen met verminderde fysiake, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geinstrueerd werden en begrijpen welke bevaren van het toestel konnen uitgaan. Kinderen mogen nicht met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen nicht zonder toezicht door kinderen worden uitgevoerd.

Waarschuwing!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen können elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

Het in de veiligheidsinstrumentiesgebruekte begrip "elektrisch materieel"heeft betrekking op elektrische gereedschappen die op elektrische stroom (met netkabel) en op accu (zonder netkabel) draaien.

1. Werkplaatsveiligung

a) Hou uw werkplaats schoon en goed verlicht. Wanorde ofiet verlichte werkplaatsen kuren ongelukken verroorzaken.
b) Werk met het elektrische gereedschap Niet in explosiveve omgeving waarin brandbare vloeistoff en, gassen of stoffen aanwezig zijn. Elektrisch gereedschap verwiek tonken die het stof of de dampen

kunnen doen ontbranden.
c) Hou kinderen en andere personen tijdens het gebruik van het elektrische gereedschap weg. Bij afleiding zou u de controle over het gereedschap konnen verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag geenszins worden veranderd. Gebruik geen adapterstekkers samen met van randaarding voorziene elektrische gereedschappen. Onveranderde stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat verhoogd risico door elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap Niet bloat aan regen of nattigheid. Door binnendrin-gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.
d) Onttrek de kabel Niet aan zijn eigenlijke bestemming om het elektrische gereedschap te dragen, op te hangen of om de stekker uit de contactdoos te verwijdenen. Hou de kabel weg van hitte, olie, scherpe kanten of bewogen componenten van het toestel. Beschadigde of in de war gebrachte kabels verhogen het risico van een elektrische schok.
e) Indien u met een elektrisch gereedschap in open lucht werkt, mag u enkel verlangkabels geleruiken die ook geschikt zich om buiten te worden gelebruikt. Het gebruik van een voor buiten geschichte verlangkabel verminder het risico van een elektrische schok.
f) Indien gebruikmaking van het elektrische gereedschap in vochtige omgeving ni te vermiijden is dient u het gereedschap door een aardlekschakelaar te beveiligen. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees aandachtig, let op wat u doet en ga bij het gebruik van een elektrisch gereedschap met verstand te werk. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of geneesmiddelen. Een momnt

NL

van onoplettendheid bij het gebruik van het elektrische gereedschap kan zwaar letsel tot gevolg hebben.
b) Draag persoonlijke beschermingsmidden en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmidden zoals stofmasker, slipvaste voeiligheidsschoenen, voiligheidshelm of gehoorbeschermer, naargelang het type en het gebruik van het elektrische materieeel, vermindert het risico van letsel.
c) Vermijdt elke onbedoelde inwerkingsteling van het gereedschap. Vergewis u er zich van dat het elektrische gereedschapuitgeschakeld is voordat u het aansluit op de stroomtoevoer en/of de accu aansluit, het gereedschap in handen neemt of draagt. Als u bij het dragen van het elektrische gereedschap de vinger op de schakelaar heeft of het toestel ingeschakeld op de stroomtoevoer aansluit kan dit ongelukken tot gevolg hebben.
d) Verwijder afstelgereedschap of sleutels alvorens het elektrische gereedschap in te schakelen. Een gereedschap of sleutel die zich in een draaiende component van het toestel bevindt kan letset tot gevolg hebben.
e) Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar altijd uw evenwicht. Daardoor kun t het elektrische gereedschap in onverwachtete situations beter controeren.
f) Draag de gegaste kleding. Draag geen wijde kleding of sieraden. Hou haar, kleding en handschoenen weg van bewogen componenten. Losse kleding, sieraden of langhaar kan door bewogen componenten worden gegren.
g) Indien stofzuiginrichtingen en stofop-vanginrichtingen kuren worden aange-bracht, dient u er zich van te vergewissen dat deze aangesloten zijn enaar behoren worden gebruikt. Gebruik van een stofafzuiig kan gezaren door stof vermindeen.
4. Gebruik en omgaan met het elektrische gereedschap
a) Overbelast het toestel Niet. Gebruik voor uw werk steeds het elektrische geereedschap dat aanvoor bedoeld is. Met het gespaste elektrische materieel werkt u better en veiliger in het opgegeven vermogensgebied.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. En elektrisch gereedschap dat Niet meer in of uit kan worden geschakeld is gaavarlijk en moet worden hersteld.
c) Verwijder de stekker uit de contactdoosen/of verwijder de accu voordat u het gereedschap afstelt, van accessoires verwisselt of het gereedschap wegzet. Deze voorzorgsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het toestel Niet door personen gebruiken die met dit toestel Niet verrouwd zijn of deze instructies Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk als ze door onervaren Personen worden gebruikt.
e) Onderhoud elektrische gereedschappen zorgvuldig. Controller of bewegende componenten perfect werken en nicht klem zitten, of stukken gebroken of beschadigd zijn zodate het elektrische gereedschap Niet meer maar behoren kan werken. Laat beschadigde onderdelen herstellen voordat u het toestel opniew Gebruikt. Vele ongelukken zich te wijten aan slecht onderhoden elektrisch gereedschap.
f) Hou uw snijgereedschap scherp en schoon. Zorgvuldig onderhoven snijgereedschap met scherpe snijkanten gaat minder vaak klem gaan zitten en is gemakkelijker te leiden.
g) Gebruik het elektrisch materieel, accessoires, inzetgereedschappen enz. conform de aanwijzingen. Hou reckening met de werkomstandigheden en de te verrachten activiteit. Het gebruik van elektrisch gereedschap voor andere toepassenen dan voorzien door de fabrikant kan gevaarlijke situatuies tot gezolg hebben.
5. Gebruik en omgaan met het accutoestel
a) Laad de accu's slechts in laadtoestellen die door de fabrikant worden aanbevolen. Voor een lader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's worden gezrukt.
b) Gebruik in het elektrische gereedschap alleen de accu's die ervoor zijn voorzien. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.

NL

c) Hou de Niet gebruiktke accu weg van paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zonden können veroorzaken. Een kortsluiingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu ontsnappen. Vermijd ermee in contact te komen. Bij toevalig contact met water afspoelen. Mocht de vloeistof in de ogen terecht komen dient u zich bovendien onder doktersbehandeling te stellen. Ontsnappende accuvloeistof kan huidirritaties of brandwondenveroorzaken.

6. Service

a) Laat uw elektrisch gereedschap enkel door gekwalifi ceerd vakpersoneel en enkel met originele wisselstukken herstellen. Zodoende is verzekerd dat de verilheid van het elektrische gereedschap behouden blijft.

Pak het gereedschap aan de geisoleerde oppervlakken van de greep vast als u werkzaamheden verricht waar bij de schroef of het inzetgereedschap verborgen stroomleidingen kan raken. Door contact met een spanningvoerende leiding zal er ook spanning op de metalen onderdelen van het gereedschap hunnen staan en leiden tot een elektrische schok.

Bijzondere veiligheidsvoorschriften

• Het apparaat mag alleen voor droog schuren/slijpden worden gezruikt.
  Asbest bevattende materialen mogen nicht worden bewerkt.
  Bij alle werkzaamheden (schoonmaken van de machine, verwisselen van schuurpapier e.d.) eerst de accu wegemen!
• Gebruik ter bescherming van uw gezondheid tijdens het schuren een stofmasker en een veiligheidsbril!
• De werkvloer要去 schoon en goed verlichten.
  Let er goed op dat het te bewerken stuk voldoende geborgd is gegen weglijkden.
  Houd kinderen uit de buurt.
  Vergewis u ervan dat de schakelaar bij hetplaatsen van de accuuitgeschakeld is.
  Zorg voor een veilige stand, vooral op ladders en stellingen.
  Bij het schuren van bijv. loodhoudende verflagen, sommige houtsoorten en metalen

kan voor de gezondheid schadelijk/giftig stof vrijkomen. Het aanraken of het inademen vandeze stofpartikels kan een gevaar vormenvoorde bedieningspersoon of de in de buurt aanwezigere Personen.

Let op! Draag een veiligheidsbril en een stofmasker.

• Houd uw machine in uw eigen belang aktijd schoon en controllerer de machine na het schuren op beschadigingen.
• Indien u beschadigingen vaststelt, kurz u aan de hand van de explosietekening en van de onderdelenlijst de te verrangen stukken exact definierten en bij once klantenservice bestellen.
• Let op! Draag een veiligheidsbril en een stofmasker.

Bijzondere verilgheidsvoorschriften accu Wij besteden de groostste zorgvuldigheid aan de opbouw van elke occupack teneinde accu's van maximale energiedichthed, duurzaamheid en verilgheid aan u te konnen bezorgen. De accucellen beschikken over Meertraps verilgheidsinrichtingen. Elke individuele cel wordt eerst geformateerd enhaar elektrische karakteristieken worden opgenomen. Deze gegevens worden verrolgens gelebruikt om de bestmogelijkke occupack's te kuren groeperen. Ondanks alle verilgheidsmaatregelen is bij het omgaan met accu's steeds omzichtigheid geboden. Voor een verilg bedrijf dienen de volgende punten zeker in ache te worden genomen.

Een veilig bedrijf is slechts met onbeschadigde cellen verzekerd! Door een verkeerde hantering worden schade aan de cellen berokkend.

LET OP! Analyses bevestigen dat grof verkeerd gebruik en verkeerd onderhoud de hoofdoorzaak,zijn voor schade veroorzaakt door accu's met sterk vermogen.

Aanwijzingen omtrend de accu

1. Het.Accupack van het accu toestel is bij de levering Niet geladen.De accu要去 dus worden opgeladen alvorens u het toestel voor deeerste keer in gebruik neemt.
2. Voor een optimale accucapaciteit dient u diepe ontladingscylte vermijden! Laad uw accu vaak op.
3. Berg uw accu op een koele plaats, liefst bij 15^ en minstens 40% geladen.
4. Lithium-ion-accu's zijn onderhevig aan natuurlijke veroudering. De accu要去 ten LASTworden verrangen als zich vermogen slechts

NL

nog overeenkomt met 80% van het vermogen in de juices toestand! Verzwakte cellen in een verouderde accupackن zicheer more opgewassen gegen de hoge prestatievereisten en beteken bijgevolg een veilgheidsrisico.
5. Verbruike accu's Niet in het open vuur gooien. Explosiegevaar!
6. Accu Niet ontsteken of blootstellen aan verbanding.
7. Accu's Niet diep ontladen! Door diepe ontlading wordt schade berokkend aan de accu-cellen. De vaakst voorkomende oorzaak voor diepe ontlading van occupacks is het langdurig opbergen of Niet-gebruik van gedeelelijk ontladen accu's. Stop met de accu te werken zodra de capacititeit duidelijk awhilegaat of als de veilgheidselektronica reageert. Berg de accu pas nadat hij helemaal opgeladen is.
8. Accu's of het toestel beschermen gegen overbelasting! Overbelasting leidt snel tot oververhitting en beschadiging van de cellen binnen in het accuhuis zonder dat men de oververhitting buiten waarneemt.
9. Vermijd beschadigingen en stoten!
Vervang onmiddelijk elke accu die per ongeluk vanaf een hoogte vaneer dan eén met-ter waar beneden is gevalen of die blotge-steld was aan hevige stoten ook al is hetuis van de accupack blijkaar onbeschadigd. De accucellen binnenin kannen ernstige schade hebben opgelopen. Geltie hieromtrent ook de informatatie omtrent de verwijdering van afgedankte accu's in acht te nemen.
10. Bij overbelasting en oververhitting worden het toestel om verilgheidsredenen uitgeschakeld door de geinteggreerde verilgheidsuitschakeling. Let op! Bedien Niet meer de AAN/UITschakelaar als de verilgheidsuitschakeling het toestel heeft uitgeschakeld. Daardoor kan schade aan de accu worden berokkend.
11. Gebruik enkel originele accu's. Het gebruik van andere accu's kan leiden tot letsel, explosie en brandgevaar.

Aanwijzingen omtrent het laadtoestel en het laden

1. Neem de gevevens in acht die vermeld staan op het kenplaatje van de lader. Sluit de lader enkel aan op de netspanning vermeld op het kenplaatje.

2. Bescherm de lader en de kabel gegen beschadiging en scherpe kanten. Beschadigde kabels dieren onmiddelijk door een elektrovakman te worden verrangen.

3. Laadtoestel, accu's en accutoestel buiten bereik van kinderen honden.

4. Geen beschadigde laadtoestellen gebruiken.
5. Gebruik de bijgeleverde lader Niet voor het laden van andere accutoestellen.
6. Bij een fl inke belasting worden de accupack warm. Laat de accupack voor begin van de laadbeurt afkoelen op kamertemperatuur.
7. Accu's Niet overladen! Neem de maximale laadtijden in acht. Deze laadtijden gelden alleen voor ontladen accu's. Herhaaldelijk insteken van een geladen of gedeeltelijk geladen accu hebts overlading en beschadiging van de cellen tot gevolg. Accu's Niet meerere dagen in het laadtoestel latent zitten.
8. Gebruik en laad nooit accu's waarvan u vermoedt dat de liaistte oplading van de accu langer dan 12 maanden geleden is. De accu is dan hoogstwaarschijnlijk reeds beschadigd (diepe ontlading).
9. Laden bij een temperatuur van onder 10^ C leidt tot chemische beschadiging van de cel en kan brand verooorzaken.
10. Gebruik geen accu's dieijdens het laden warm zich geworden,ondat de accucellen gevaarlijk zouden beschadigd konnen zich
11. Gebruik geen accu's meer dieijdens het laden opgezwollen of van vorm veranderd zijn of die ongewone symptomen vertonen (uitgassen, sissen, kraken enz.)
12. Ontlaad de accu Niet helemaal (aanbevolen ontlaaddiepte max. 80% ). Volledige ontlading leidt tot vroegtijdige veroudering van de accu-cellen.
13. Batterijen nooit onbeheerd laden!

1. Draag de gespaste werkkledij. Draag een veiligheidsbril.
2. Bescherm uw accu toestel en de lader te-gen voucht en regen.Vocht en regen kunnen leiden tot gevaarlijke beschadigingen van de cellen.
3. Het accutoestel en de lader Niet gebruiken in de buurt van dampen of brandbare vloeistoffen.
4. Lader en accutoestellen enkel in droge toestand en bij een omgevingstemperatuur van 10 tot 40^ gebruiken.
5. Bewaar de accu Niet op plaatsen waar een temperatuur vaneer 40^ kan worden bereikt,vooral Niet in een auto die geparkeerd staat in de felle zon.

NL

1. Accu's beschemmen gegen oververhitting! Overbelasting, overlading of zoninstraling hebben oververhitting en beschadiging van de cellen tot gevolg. Laad of werk nooit met accu's die oververhit werden - verwang die onmiddelijk.
2. Opbergen van accu's, laadtoestellen en accutoestel. Berg de lader en uw accutoestel alleen in droge ruimten met een omgev-ingstemperatuur van 10 - 40^ op. Berg de lithium-ion-accu koel en droog bij 10 - 20^ op. Beschermen gegen luchtvochtigheid enrechtstreeks zoninstraling. Accu's enkel in geladen toestand opbergen (minstens 40% geladen).
3. Zorg ervoor dat de lithium-ion-accu Niet bevriest. Accu's die langer dan 60 minutes onder 0^ zijn opgeborgen要去en worden verwijderd.
4. Voorzichtig bij het omgaan met accu's wat betreft elektrostatische lading. Elektrostatische ontladingen hebben schade aan de veiligheidselektronica en de accucellen tot gevolg! Vermijd的那一om elektrostatische opleading en raak nooit de occupolen aan!

Accumulators en op accu draiende elektrische toestellen bevatten materialen die schadelijk zijn voor het milieu. Accutoestellen horen nicht thuis in het huisvuil. Na een defect of slijtage van de toestellen de accu verwijdenen en opsturen maar iSC GmbH, Eschenstraße 6 in D-94405 Landau of, indien onscheidbaar verbonden, het accutoestel opsturen. Alleen� is door de fabrikant een doelmatige verwijdering verzekerd.

Als u accu's of het accutoestel verstuurt of verwijdert zorg dan ervoor dat u die individuel in een plastic zak verpakt teneinde kortsluitingen of brand te voorkomen!

Bewaar de veiligheidsvoorschriften goed.

NL

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Draag een stofmasker. Bij het bewerken van hout en andere materialien kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerk!

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

Opberging van de accu's alleen in droge ruimtes met een omgevingstemperatuur van +10^ tot +40^ . De accu's enkel in geladen toestand opbergen.

NL

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. AAN/UIT-schakelaar
2. Gereedschapsadapter
3. Lader
4. Toerenregelaar
5. Inbussleutel voor het verwisselen van ge- reedschap
6. Accu
7. Schraapstaal
8. Driehoekige schurplaat
9. Grendelknop
10. HSS-zaagblad
11. Diamantzaagblad
12. Capacititsindicator
13. LED-lamp
14. Segmentzaagblad

2.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Let op!

Het toestel en het verpakkingsmaterialaal zichen geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstikkingsgevaar!

Multifunctioneelaccugereedschap
Driehoekige schurplaat
Schraapstaal
Inbussleutel
20x schuurpapier
HSS-zaagblad
Accu
Lader
Diamantzaagblad
Segmenttaagblad
Opbergkoffer
Originele handleiding

Het multifunctionele gereedschap is geschikt voor het schuren van beperkte vlakken. Voor het schuren van grotere vlakken dient een schurgereedschap met stofazuiging te worden gebruikt.

De machine is bedoeld om hout, ijzer, kunststof en soortgelijke materialien te schuren met gebruikmaking van het waarvoor geschikte schuurpapier. Daarnaast is de machine bedoeld om hout, kunststof en soortgelijke materialien te zagen en om vastgelijmd tapijt, plamuurresten, oud lakwerk en dergelijktoepassingen af te schrapen.

Het apparaat mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk waarboven uitgaand gebruik is Niet doelmatig. Voor waaruit voortvloeijeende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet ontworpen zichen voor commercieel, ambachtelijk of industrieel gebruik. Wij zichen Niet aansprakelijk indien het apparaat in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gezruikt.

Oscillatiehoek: 3,2°

Lader:

Uitgangsspanning lader: 12,6 V DC

Uitgangsstroom lader: 1,5 A

Netspanning lader: 100-240 V ~ 50-60 Hz

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau L_pA 76 dB (A)

Onzekerheid K. 3 dB

Geluidsvermögen LwA 87 dB (A)

Onzekerheid KwA 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 60745.

Handgreep

Trillingsemissiewaarde a_h = 3,56 ~m / s^2

Onzekerheid K = 1,5m / s^2

Waarschuwing!

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoordealen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschap maar behoren bediend. Volgende gevaren kunnen zich voorden en verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gegaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhouden.

5. Vóor inbedrijfstelling

Inzetgereedschappen monteren (fi g. 1/2/3)

• Om het inzetgereedschap veilig te monteren is het aan te raden het multifunctionele gereedschap zadanig neer te zetten, dat de AAN/UIT-schakelaar (1) maar beneden en degereedschapadapter (2) maar boven wijst.
• Breng het inzetgereedschap (b.v. driehoekige schuurplaat) zo aan op de gereedschapsadapter (2), dat de pennen van de gereedschapsadapter (2) in de uitsparingen van het inzetgereedschap passen.
  Maak het inzeitgereedschap vast m.b.v. de meegeleverde schroef (b) en draai de schroef met de inbussleutel (5) stevig vast.
  Zorg ervoor dat de schijf (a) als sluitring voor de schroef (b) worden gebruikt (zie fig. 2).

Controleer of het inzetgereedschap goed vast zit!

Driehoekige schuurplaat

Met de driehoekige schuurplaat kan de machine als driehoekschuurmachine worden gebruikt.

Bevestiging van het schuurpapier

Probleemloos verwisselen d.m.v. klithechtig.

6. Bediening

Laden van de LI-accupack (fi g. 1/4)

De accu is beschermd gegen diepe ontlading. Het gereedschap wordt door een geintegreerde veiligheidsschakeling automatisch uitgeschakeld zodra de accu is ontladen.

Waarschuwing! Bedien de AAN/UIT-schakelaar Niet更是 als de veiligheidsschakeling het apparaat heeft uitgeschakeld. Daardoor kan schade aan de accu worden berokkend.

NL

1. Accupack (6)uit de handgreep trekken terwij u de grendelknoppen (9) aan de rechter- en linkerkart indrukt.
2. Vergelijk of de netspanning vermeld op het typeplaatje overeenkomt met de beschikbare netspanning. Steek de netstekker van de la- der (3) in het stopcontact.
3. De LED op de lader brandt groen. Steek de accupack (6) in de laadapter. De tweede LED brandt nu rood en de groene dooft. Daardoor wordt gesignaleerd dat de accu bezig is met laden. Als de laadbeurt na ca. 1 uur beeindig is gaat de rood schijnende LED uit en brandt de groene weeer. Tijdens het laden kan de accupack (6) een beetje warm worden, dat isECHTER normalaal.

Mocht het laden van het accupack nicht möglichzijn, controlleren dan:

of aan het stopcontact de netspanning aanwezig is.
- of een perfect contact aan de laadcontacten van de lader voorhanden is.

Indien het laden van het accapack nog alttijd nicht mogelijk is, stuur dan

de lader
en de accupack
narrat once klantenservice.

In het belang van een lange levensduur van de.Accupack is het raadzaam om opijd voor het her-laden van de accapack te zorgen. Dit is in ieder geval nodig wannear u vaststelt dat het vermogen van het multifunctioneel gereedschap afneemt.

Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack!

In-/uitschakelen

Om het gereedschap in te schakelen schuift u de schakelaar (1) maar voren.

Accu-capaciteitsindicator (fi g. 1 / pos. 12)

Schuif de AAN/UIT-schakelaar (1) maar voren. De accu-capaciteitsindicator (12) signaleert de laadtostand van de accu aan de hand van 3 gekleurde LEDs.

Alle LEDs branden:

De accu is vol geladen.

De gele en rode LED branden:

De accu beschikt over een voldoende restlading.

Rode LED:

De accu is leeg, laad de accu.

Werkinstructies

Gereedschap inschakelen.

Van het lichaam weg werken.
- Met de handen nooit voor het onmiddelijkere werkgebied komen.
Enkel intact en onbeschadigd inzetgereedschap gebruiken.

Inzetgereedschappen

Zagen: Zagen van hout en kunststof.

Werkinstrumentes Let bij het zagen op vreemdelichamen in het materiaal en verwijder die indien nodig.

Bij het dompelzagen mogen alleen zachte materialen zoals hout of gipskartonplaten worden bewerkt.

Schuren: Fijnschuren langs randen, in hoeken of moeilijk toegankelijkeplaatsen. Al naargelang het schuurvel voor het schuren van hout, verf, lak enz.

Werkinstrcties Het gereedschap is bijzonder sterk bij het schuren van moeilijk toegankelijkke hoeken en randen. Voor het schuren van profi eelen en afrondingen kan ook enkel met het punt of met een Rand van de schuurplaat worden gewerkt. Verschillende soorten schuurpapier zijn verkrijgbaar al naargelang het te bewerken materiaal en de

gewenste af te schuren dikte van het oppervlak. Het schuurvermogen worden hoofdzakelijk bepaald door de keuze van het schuurpapier en door het gedoseerd aandrukken van de schuurplaat.

Schrapen: Afschrapen van oud lakwerk of lijnresten.

Werkinstructies Leid het inzetgereedschap naar de af te schrapen plaats. Begin met een vlakke aanzethoek en een geringe aandrukkracht. Bij een te hoge aandrukkracht kan de ondergrund (b.v. hout, pleister) worden beschadigd.

Diamantzaagblad: Voor gedeelijke herstellingen op getegelde vlakken binnen en muren vanbakstenen.

Werkinstructie: Bewerking alleen bij hoop trillings-getal.

Toerentalregelaar (fi g. 6)

Door draaien van de toerentalregelaar (4) kunt u het toerental vooraf kiezen.

PLUS-richting: hoger

MIN-richting: lager

toerental

toerental

NL

LED-licht (fig. 1/pos. 13)

Het LED-licht (13) maakt het möglichk om het werkgebied extra te verlichten. Het LED-licht (13) gaat automatisch branden zodia u op de AAN/ UIT-schakelaar (1) drukt.

7. Reiniging, onderhoud en bestellen van wisselstukken

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel maybeijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststoffcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-qmbh.info

NL

10. Indicatie lader

Indicatiestatus		Betekenis en maatregel
Rode LED	Groene LED
UIT AAN		Gebruisklaarheid De lader is aangesloten op het net en is gebruisklaar, de accu zit nicht in de lader.
AAN UIT		Laden De lader laadt de accu op.
UIT AAN		De accu is vol geladen (laadproces is voltooid). Maatregel: Neem de accu uit de lader. Isoeleer de lader van het net.
UIT AAN		Fout Laadproces is nicht meer möglichk. De accu is defect. Maatregel: Een defecte accu mag nicht meer worden opgeladen. Neem de accu uit de lader.
UIT AAN		Temperatuurstoring De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0 °C). Maatregel: Neem de accu de lader uit enbewaar hem 24 uur bij ka-mertemperatuur (ca. 20 °C).

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

11. GARANTIE

Op het in de handleiding genoemde toestel gezven wij 3aar garantie voor het geval dat ons product gebreken mocht vertonen. Deperiode van 3aar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel maar behoren is onderhonden engebrukt conform de handleiding.

Vanzelfsprekind blijven u de wettelijkke garantierechten binnen deze 3aar behouden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverderer als aanvulling van de ter staat geldende wettelijk voorschriften. Gieve zich tot uw contactpersoon van de regioaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

Service Aldi

Voor de Blanken 21

7963 RP Ruinen (Nederland)

Tel. Nederlandstalig: [phone]

Tel. francophone: [phone]

[e-mail]

ISC GmbH - International Service Center
