Technische kenmerken	CD-speler/opnemer compatibel met diverse audioformaten
Gebruik	Gebruiksvriendelijkheid met een intuïtieve gebruikersinterface
Onderhoud	Regelmatige reiniging van de lens aanbevolen voor optimale werking
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen
Algemene informatie	Ideaal voor muziekliefhebbers die hoge geluidskwaliteit wensen

Veelgestelde vragen - XAVAX3250 SONY

Waarom gaat de speler niet aan?

Controleer of het apparaat correct is aangesloten op een werkend stopcontact en of de voedingskabel in goede staat is.

De CD wordt niet geladen, wat moet ik doen?

Zorg ervoor dat de CD correct is geplaatst, met de bedrukte kant naar boven. Controleer ook of de CD niet beschadigd of vuil is.

Hoe reset ik de speler?

Om de speler te resetten, haalt u de stekker ongeveer 30 seconden uit het stopcontact en sluit u hem daarna weer aan.

De nummers worden niet correct afgespeeld, wat moet ik doen?

Controleer of de CD in goede staat is en compatibel is met de speler. Probeer een andere CD om te zien of het probleem blijft bestaan.

Hoe kan ik een CD opnemen?

Plaats een lege CD in de speler, selecteer de nummers die u wilt opnemen en volg de instructies op het scherm om de opname te starten.

Het geluid is zwak, hoe kan ik het harder zetten?

Controleer het volume op de speler en op de luidsprekers of het audiosysteem waarop het is aangesloten.

Hoe update ik de firmware van de speler?

Bezoek de Sony-website en zoek naar firmware-updates voor het model XAVAX3250. Volg de instructies om de update te downloaden en te installeren.

De speler geeft een foutmelding, wat moet ik doen?

Noteer de weergegeven foutmelding en raadpleeg de gebruikershandleiding om de betekenis te begrijpen. U kunt ook proberen het apparaat te resetten.

Kan ik CD-R en CD-RW gebruiken met deze speler?

Ja, de SONY XAVAX3250 is compatibel met CD-R en CD-RW, maar zorg ervoor dat ze correct zijn gebrand.

Hoe maak ik de speler schoon?

Gebruik een zachte, droge doek om de buitenkant van de speler schoon te maken. Voor de binnenkant gebruikt u een speciale reinigingsschijf voor CD's.

GEBRUIKSAANWIJZING XAVAX3250 SONY

Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium.

Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgique.

C

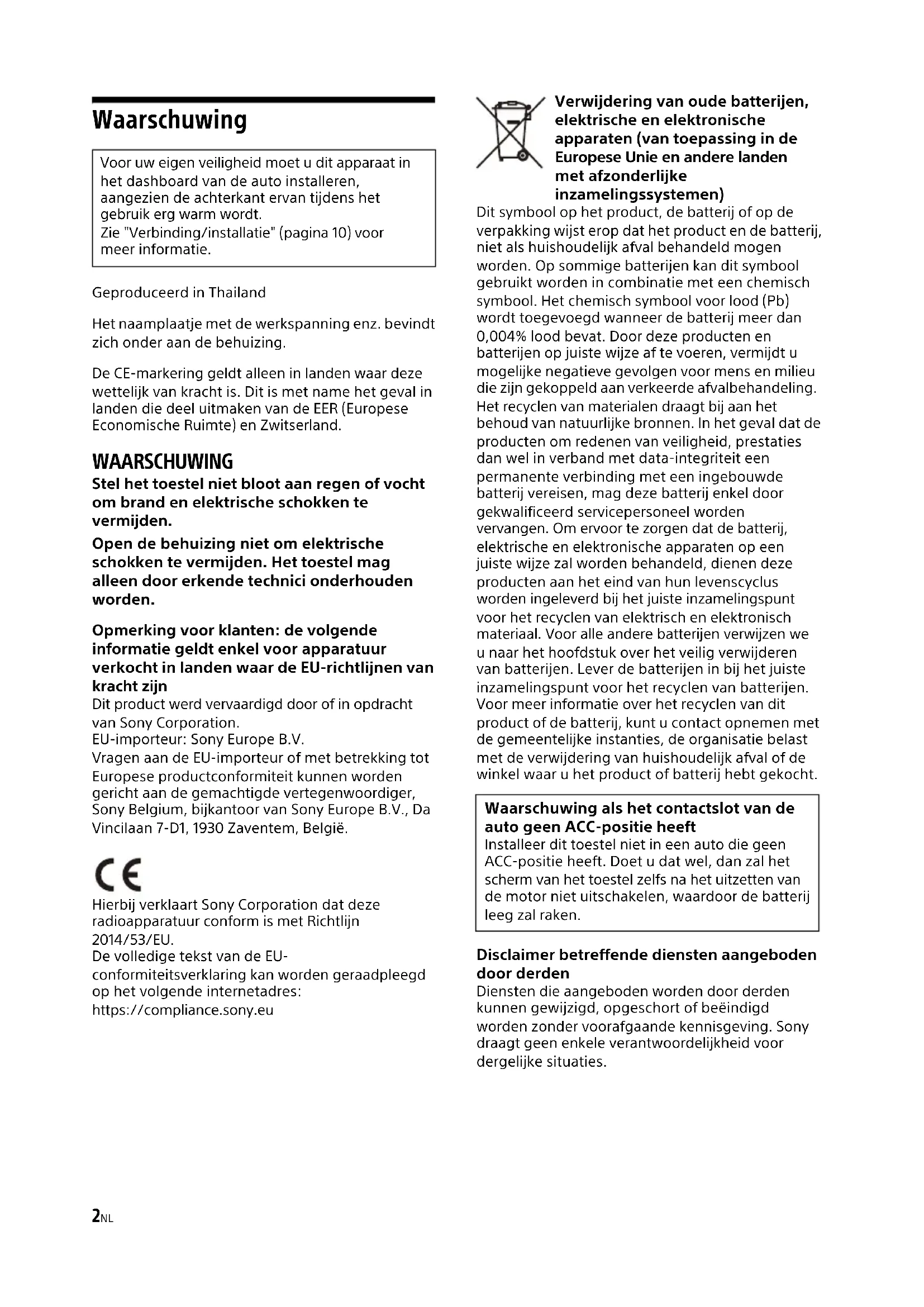

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installereren, aangezien de achterkant ervanijdens het gebruik erg warm worden. Zie "Verbinding/installatie" (pagina 10) voormeer informatie.

Geproduceerd in Thailand

Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing.

De CE-markering geldt alleen in landen waar deze wettelijk van kracht is. Dit is met name het geval in landen die deel uitmaken van de EER (Europese Economische Ruimte) en Zwitserland.

WAARSCHUWING

Stel het toestel Niet bloot aan regen of vocht om brand en elektrische schokken te vermijden.

Open de behuizing nicht om elektrische schokken te vermijden. Het toestel mag alleen door erkende technici onderhoden worden.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht+zijn

Dit product werd vervaardigd door of in opdracht van Sony Corporation. EU-importeur: Sony Europe B.V. Vragen aan de EU-importeur of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.

C

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met afzonderlijke inzamelingssystemen)

Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, nied als huishoudelijk afval behandeld mogen worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) worden toegevoegd wonneer de batterijmeer dan 0,004% lood bevat. Door.Deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijkke negatieve gevolgen voor mens en milieu die zich gekoppeld aan verkeerde afvalbehandeling. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag.Deze batterij enkel door gekwalificeerd serviceperoneel worden verrangen. Om ervoor te zorgen dat de batterij, elektrische en elektronische apparaten op een juiste wijze za worden behandeld, dienen.Deze producten aan het eind van hun levenscyclus wordeningeleverd bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal.Voor alle andere batterijen verwijzen we uaar het hoofdstuk over het veilig verwijderen van batterijen.Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van dit product of de batterij, kunt u contact opnemen met de gemeentelijkke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkkel waar u het product of batterij hebt gekocht.

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Installer dit toestel Niet in een auto die geen ACC-positie heeft. Doet u dat wel, dan zal het scherm van het toestel zichs na het uitzetten van de motor Niet uitschakelen, waardoor de batterij leeg zaraken.

Disclaimer betreffende diensten aangeboden door derden

Diensten die aangeboden worden door derden küssen gewijzigd, opgeschort of beeindigd worden+zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijkke situatuies.

Belangrijk bericht

Opgelet

ONDER GEEN ENKELE OMSTANDIGHEID ZAL SONY
AANSPRAKELIJK ZIJN VOOR INCIDENTELE,
INDIRECTE OF BUIKOMENDE SCHADE OF ANDERE
SCHADE WAARONDER, ZONDER BEPERKING,
VERLIES VAN WINST, INKOMSTENDERVING, VERLIES
VAN GEGEVENS, VERLIES VAN GEBRIK VAN HET
PRODUCT OF EVENTUELE BUIKOMENDE
APPARATUUR, UITVALTIJD EN TIOD VAN DE KOPER
DIE VERBAND HOUDT MET OF ONTSTAAT UIT HET
GEBRIK VAN DIT PRODUCT, DE BIJBEHORENDTE
HARDWARE EN/OF SOFTWARE.

Geachte klant, dit product bevat een radiozender. Volgens UNECE-reglement nr. 10 konnen fabrikanten van voertuigen specifieke voorwaarden opleggen voor het installereren van radiozenders in voertuigen.

Gelieve de bedieningshandleiding van uw voertuig te controleren of contact op te nemen met de fabrikant van uw voertuig voordat u dit product in uw voertuig installeert.

Noodoproepen

Dit handenvrijde BLUETOOTH-toestel en het elektronische toestel dat ermee verbonden is, gebruiken radiosignalen, mobiele en vaste netwerken en ook een door de gebruiker geprogrammeerde functie. Verbinding kan nicht onder alle omstandigheden worden gegarandeerd. Vertrouv waarom Niet uitsluitend op uw elektronische toestel voor het tot stand brengen van essentièle communicatie (zoals bij medische noodgevallen).

Over BLUETOOTH-communicatie

• Microgolven die worden uitgestraald door een BLUETOOTH-apparaat+kennen de werking van elektronische medische apparaten beinvloeden. Schakel dit apparaat en andere BLUETOOTHtoestellen uit op de volgende plaatsen, omdat dit ongelukken kan veroorzaken.
• waar brandaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinstation
• in de buurt van automatische deuren of een brandalarm
• Dit apparaat ondersteunt veiligheidsvoorzieningen die voldoen aan de BLUETOOTH-standard voor een veiligere verbinding wanner de draadloze BLUETOOTH-technologie worden gezrukt, maar deze beveiliging zal afhankelijk van de omstandigheden möglichn Niet voldoende zich. Wees voorzichtig wanner u communiceert via draadloze BLUETOOTH-technologie.
• Wij zijn nicht verantwoordelijk voor het lekken van informatatieijdens BLUETOOTH-communicatie.

Met alle vragen of problemen over dit apparaat die nicht aan bod komen in deze gebruiksaanwijzing, kurz u terecht bij uw Sony-leverancier.

Gids over onderdelen en bedieningselementen

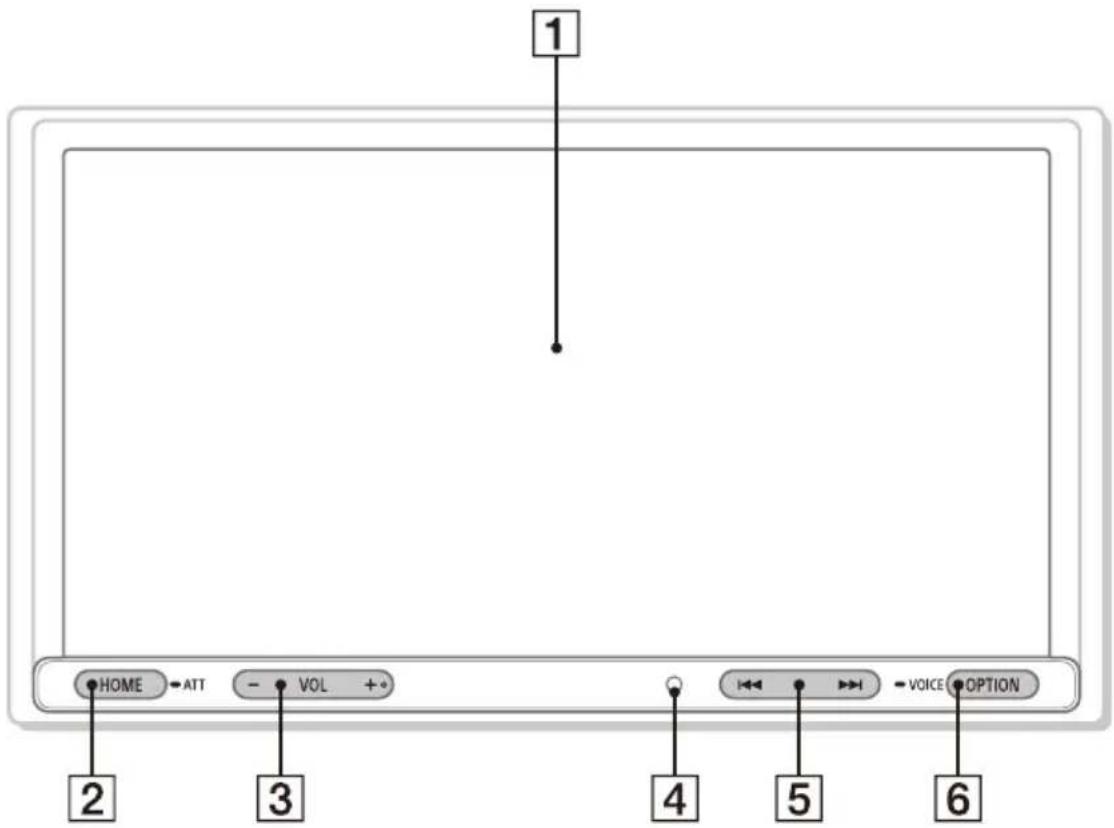

Hoofdtoestel

De knop VOL (volume) + is voorzien van een voelstip.

1 Scherm/aanraakschemr
2 HOME

Hiermee kunt u het HOME-schem weergeven (pagina 5).

ATT (dempen)

Houdytheknop1 seconde ingedrukt om het geluid te dempen.

Blijf deze knop indrukken om te annuleren of druk op VOL+.

3 VOL (volume) +/-
4 Ontvanger voor de afstandsbediening

5 I /I (vorige/volgende)

Afhankelijk van de geselecteerde bron verschlit de werking van每次都 knappen:

• [Radio]/[DAB+]: een vooraf ingestelde zender selecteren.
• [USB]/[Bluetooth]: waar het vorige/volgende bestand gaan.

Ingedrukt houden:

• [Radio]: automatisch afstemmen op een zender (SEEK+/SEEK-).
• [DAB+]: een zender selecteren (wanner [Seek By] ingesteld is op [A-Z]) / Zoekenaar een zender (wanner [Seek By] ingesteld is op [Station Gp]).
• [USB]/[Bluetooth]: terugspoelen/doorspoelen.

6 OPTION

Hiermee kunt u het OPTION-schem weergeven (pagina 5).

VOICE

Houd deze knop ingedrukt om despraakopdrachtfunctie voor Apple CarPlay en Android Auto™ te activeren.

Schermweergaven

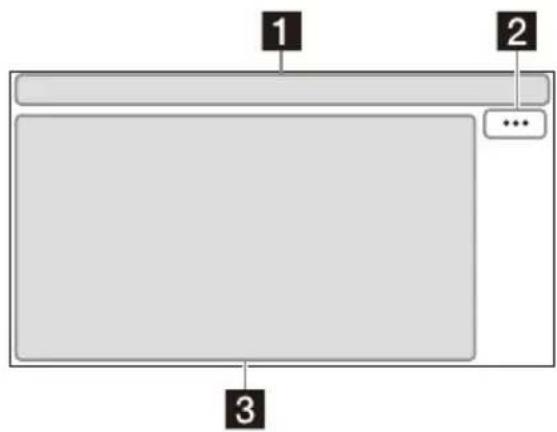

Afspeelschem:

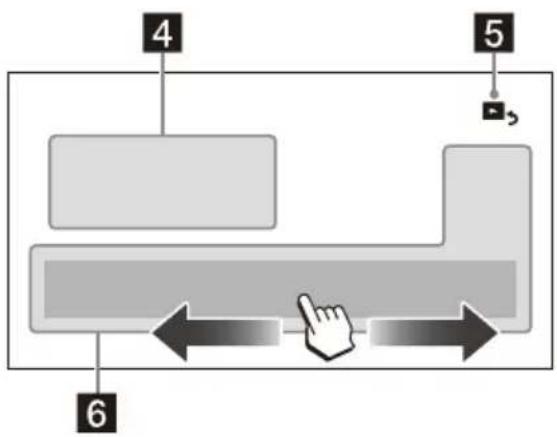

HOME-schem:

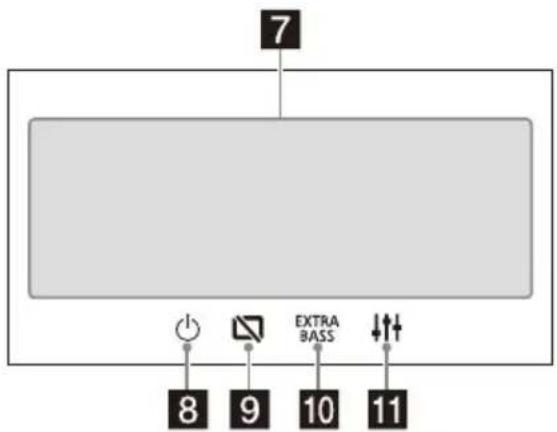

OPTION-schem:

1 Statusaanduiding

ATT	Licht op wanner het geluid gedempt is.
AF	Licht op wanner AF (alternatieve frequencies) beschikbaar is.
TA	Licht op wanner er actuele verkeersinformatie (TA: verkeersinformatie) beschikbaar is.
ANNC	Licht op wanner er een DAB-aankondiging beschikbaar is.
DAB,	Geeft de status van de signalsterkte van de DAB-radio aan.
8	Licht op wanner het Bluetooth®-signal ingeschakeld is. Knippert wanner verbinding worden gemaakt.
	Licht op wanner het audioapparaat afspeelbaar is door A2DP (Advanced Audio Distribution Profile) te activeren.
	Licht op wanner handsfree bellen beschikbaar is door HFP (Handsfree Profile) te activeren.
	Geeft de signalsterkte van de verbonden mobiele telefoon aan.
	Geeft de resterende batterijcapaciteit van de verbonden mobiele telefoon aan.

2 (bronoptie)

Hiermee sunt u het bronoptiemenu openen. De beschikbare items verschillen naargelang de bron.

3 Toepassingsspecifieke zone

Toont de bedieningselementen/aanduidingen voor het aftspelen of de status van het toestel. De weergegeven items verschillen naargelang de bron.

4 Klok

Toont de tijd die ingesteld is bij de instelling voor Datum/tijd.

5 (terugkeren maar het afspeelschemr)

Schakelt tussen het HOME-schem en het afspeelschem.

6 Toetsen voor het selecteren van bronnen en instellingen

Hiermee sunt u de bron wijzigen en
verschillende instelleningen configureren.
Veeg om het instelpictogram en andere pictogrammen te selecteren.
Tik op het pictogram van de bron die u wilt selecteren.

Android Auto	Apple CarPlay	Radio
DAB+ Bluetooth	Phone
USB WebLink	AV IN
Rear Camera	Settings

7 Geluidkeuzetoetsen

Hiermee kunt u het geluid aanpassen.

8 (stand-by)

Hiermee kunt u de stand-bystand activeren op het toestel (opladen via USB is nog steeds beschikbaar). Druk op een willekeurige knop om verder te gaan.

9 (schermuit)

Hiermee kunt u het scherm uitschakelen.
Wanner het scherm uitgeschakeld is, raakt u
het op een willekeurige plaats aan om het weer
in te schakelen.

10 EXTRX (EXTRA BASS)

Hiermee kunt u de EXTRA BASS-instelling wijzigen.

EQ10/subwoofer)

Hiermee(Int) de instelling voor EQ10/ subwoofer wijzigen.

Basishandelingen

Koppelen met een BLUETOOTH-apparaat

Wanner u voor het eerst verbinding maakt met een BLUETOOTH-apparaat, moeten de toestellen onderling worden geregisteerd (dit wordt "pairing" of "koppelen" genoemd). Dit toestel en andere apparaten+knen elkaar herkennen met behulp van "pairing".

1 Druk op HOME en raak verwolgens [Settings] [Bluetooth] [Bluetooth Connection] [ON] [Pairing] aan. knippert verwijl het toestel in de standbymodus voor koppelen staat.
2 Voer de koppeling uit op het BLUETOOTHapparaat zodat het dit toestel detecteert.
3 Selecteer de modelnaam die worden weergegeven op het scherm van het BLUETOOTH-apparaat*.

Wanneer de koppeling tot stand is gebracht, blijft opgelicht.

• Als een wachtwoord vereist is op het BLUETOOTH-apparaat, voer dan [0000] in.

De demonstratiemodus annuleren

1 Druk op HOME en raak verwolgens [Settings] aan.
2 Raak [General] en verwolgens [Demo] aan om [OFF] in te stellen.
3 Raak (terug) tweeemaal aan om het instelmenu te verlaten.

De firmware updater

Als u de firmware wilt updater, gaat u maar de
ondersteuningswebsite en verrolgens volgt u de
online-instructies.
URL: https://www.sony.eu/support

Opmerking

Verwijder het USB-apparaat Nietijdens de update.

Aanvullende informatatie

Voorzorgsmaatregelen

• De antenne worden automatisch uitgeschoven.
• Wonneer u uw auto verkoopt of maar de sloop brengt terwijl het toestel er nog in geinstalleerd is, herstel dan eerst de fabrieksinstelleningen door het toestel te resetten.
• Stel het toestel Niet bloot aan spattend vocht.

Opmerkingen over veiligheid

Houd u aan de lokale verkeersregels, wetgeving en voorschriften.
Tijdens het rijden

Bekijk of bedien het toestel Niet. Dit kan namelijk uw aandacht afleiden en tot ongelukken leiden. Parkeer uw auto op een veiligeplaats als u het toestel wilt bekijken of bedieren.

• Gebruik de configuratiefunctie of andere functies nicht. Deze können uw aandacht van de weg afleiden.

• Wanneru uchteruitrijdt met de auto, moet uuit veiligheidsoverwegingen goed omkijken en nauwkeurig op de omgeving letten, zelfs als dechteruitrijcamera aangesloten is. Vertrouv nooit alleen op dechteruitrijcamera.

• Tijdens het gebruik

• Steek geen handen, vingers of vreemde voorwerpen in het toestel om letsels of schade aan het toestel te vermijden.

• Houdkleine onderden buiten het bereik van kinderen.
• Maak de veiligheidsgordels vast om letsels te voorkomen wanner de auto plotseling beweegt.

Ongelukken voorkomen

Beelden worden pas weergegeven als u de auto hebt geparkeerd en de handrem aangetrokken is.

Wanner de auto tijdens het afspelen van videobeelden in beweging is, worden de volgende waarschuwing weergegeven en kunt u de beelden nicht bekijken.

Bedien het toestel Niet en kijk Nietaar het scherm tijdens het rijden.

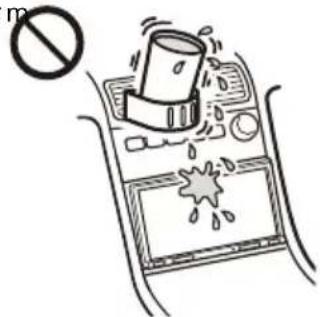

Opmerkingen over het lcd-schem

Maak het Icd-soniet nat en stel hetniet bloot aanvloeistoffen.Dit kaneen storingveroorzaken.
Oefen geen overmatige drukuit op hetLCD-schem. Hierdoor kan de beeldweergave

namelijk verzormd worden of kan er een storing worden veroorzaakt (de beeldweergave kan onduidelijk worden of het Icd-schem kan beschadigd raken).

• Raak het Icd-schem alleen aan met uw vingers, anders kan het beschadigd raken of kapot gaan.
  Maak hetLCD-schem schoon met een droge, zachte doek. Gebruik geen oplosmiddelen zoals wasbenzine, verfverdunner, in de handel verwkrijgbare reinigingsmiddelen of antistatische spray.
• Gebruik dit toestel alleen bij temperaturen:tussen 0^ en 40^
• Als uw auto op een koude of warme locatie was geparkeerd, is de beeldweergave möglichn nicht duidelijk. Dit betekent darüber nicht dat het scherm beschadigd is. De beeldweergave worden weer helder als de temperatuur in de auto weer normalaal worden.
• Er worden soms stilstaande blauwe, rode of groene stippen weergegeven op het scherm. Deze worden "heldere stippen" genoemd en+kunnen op elk lcd-schem voorkomen. Het lcd-schem worden minutieus gefabriceceerd meteer dan 99,99% fonctionele segmenten. Het is好奇心 maybeijk dat een Klein percentage (meestal 0,01%) van de segmenten Niet correct oplicht. Dit hebft geen invloed op uw kijkervaring.

Opmerkingen bij het aanraakschem

• Dit toestel maakt gebruik van een resistief aanraakschem. U kunt het schermrechtstreeks met uw vingtortoppen aanraken.
• Dit toestel bildt geen ondersteuning voor multitouchbediening.
• Raak het scherm Niet aan met scherpe voorwerpen zoals een naald, pen of vingernagel. Dit toestel biedt geen ondersteuning voor bediening met een stylus.
  Zorg ervoor dat er geen voorwerpen in aanraking komen met het aanraakschem. Als u het scherm met iets anders dan uw vingtortopen aanraakt, za het toestel möglichk Niet correct reageren.
• Het scherm is gemaakt van glas. Stel het dus nicht bloot aan hevige schokken. Als het scherm gebarsten is of er scherven loskomen, raak de beschadigde delen dan Niet aan om verwondingen te voorkomen.

Houd andere elektrische apparaten uit de buurt van het aanraakschem. Deze+kennen storing van het aanraakschem verroorzaken.

Over iPhone

- Compatiblele iPhone-modelen:

iPhone SE (2e generatie), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

• Het gekruik van de Made for Apple-badge betekent dat een accessoire ontworpen is om specifiek aangesloten te worden met het/de Apple-product(en) dat/de geidentificiererd is/zijn in de badge, en gecertificerd is door de ontwerper om te beantwoorden aan de prestatienormen van Apple. Apple is Niet verantwoordelijk voor de werkung van dit apparaat of naleving van veiligheidseisen en wettelijk standaarden. Het gekruik van dit accessoire met een Apple-product kan de draadloze prestaties beinvloeden.

Dit product bevat software die door Sony worden gebrukt onder een licentieovereenkomst met de eigenaar van het overeenstemmende auteursrecht. Wij worden door de eigenaar van het auteursrecht voor deze software verplicht de inhoud van deze overeenkomst vrij te gehen aan once klanten. Selecteer [Settings] [General] [Open Source Licenses] voor meer informatie over softwarelicentries.

Als uvragen of problemen heb in verband met uw toestel die nicht in deze gebruiksaanwijzing worden behandeld, neem dan contact op met uw dichtstbijzijnde Sony-distributeur.

Specificaties

Scherm

Schermotype: breedbeeld-lcd-kleurenschem

Afmetingen: 17,6 cm/ 6,95 inch

Systeel: TFT achieve matrix

Aantal pixels:

1.152.000 pixels (800× 3 RGB) × 480)

Kleurensystem:

Automatische selectie van PAL/NTSC voor CAMERA IN-aansluiting

Radio

DAB/DAB+

Afstembereik: 174,928 MHz - 239,200 MHz

Antenneansluiting:

Aansluiting voor externe antennae

FM

Afstembereik: 87,5 MHz - 108,0 MHz

Bruikbare gevoeligheid: 7 dBf

Signaal-ruisverholding: 70 dB (mono)

Scheiding bij 1 kHz: 45 dB

AM

Afstembereik: 531 kHz - 1.602 kHz

Gevoeligheid: 32 V

USB-spealer

Automatische selectie van PAL/NTSC voor A/V INaansluiting

Draadloze communicatie

Communicationsystem:

BLUETOOTH-standard versie 3.0

Uitvoer:

BLUETOOTH-standard Vermogensklasse 2 (max. geleid +1 dBm)

Maximaal communicatiebereik*:

In een rechte lijn zonder obstakels ong. 10 m

Frequentieband:

2,4GHz-band (2,4000 GHz - 2,4835 GHz)

Modulatiemethode: FHSS

Compatible BLUETOOTH-profielen2:

*1 Het werkelijkke bereik zal variären afhankelijk van factoren zoals obstakelsussen apparaten, magnetische velden rond een magnetron, statische elektricit, de ontvangstgevoeligkeit, de prestaties van de antennene, het besturingsysteme, de softwaretoepassing enz.

*2 BLUETOOTH-standardprofielen given het doel van BLUETOOTH-communicatie:tussen apparaten aan.

Versterker

Uitgangen: luidsprekeruitgangen

Luidsprekerimpedantie: 4 -8

Maximaal uitgangsvermogen: 55W× 4 (bij 4

Algemeen

Voeding: 12VDC-autobatterij (negativc e aarding)

Nominal stroomverbruik: 10 A

Afmetingen:

Ong. 178mm× 100mm× 139mm (b/h/d)

Montageafmetingen:

Ong. 182mm× 111mm× 120mm (b/h/d)

Inhoud van de verpakking:

Hoofdtoestel (1)

Onderdelen voor installmentie en verbindingen (1 set)

Neem contact op met de distributeur voor meer informatie.

Ontwerp en specificaties können zonder kennisgeving worden gewijzigd.

Auteursrechten

Het woordmerk Bluetooth® en de bijbehorende logo's� geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik ervan door Sony Group Corporation en dochterondernemingen ervan gebeurt onder licentie. Overige handelsmerken en merknamen� eigendom van de respectieve eigenaars.

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product wordt beschermd door bepaalde intellectuelle eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

Apple en iPhone zijn handelsmerken van Apple Inc., geregisteerd in de VS en andere landen.
Apple CarPlay is een handelsmerk van Apple Inc.

Android Auto is een handelsmerk van Google LLC.

WebLink is een geregistreerd handelsmerk van Abalta Technologies, Inc. in de Verenigde Staten en een handelsmerk in de andere landen.

Alle andere handelsmerken zijn handelsmerken van hun respectieve eigenaars.

Verbinding/installatie

Waarschuwingen

-Installer dit toestel Niet in een auto die geen ACC-positie heeft. Doet u dat wel, dan zal het scherm van het toestel zichs na het uitzetten van de motor Niet uitschaken, waardoor de batterij leeg zal raken.
- Sluit alle aardingskabels op een gemeinschappelijk aardpunt aan.
Zorg ervoor dat de kabels Niet onder een schroef ofussen bewegende onderdelen (bijvoorbeeld een rail van een autostoel)terechtkommen.
- Voordat u de aansluitingen maakt, moet u het contact uitzetten om kortsluiting te vermijden.
- Sluit de voedingskabels ① aan op het toestel en de luidsprekers voordat u deze op de hulpvoedingsaansluiting aansluit.
Voorzie nicht-aangesloten kabels om veiligheidsredenen alkjd van isolatietape.
- Kies de installmentieplaats zorgvuldig zodat het toestel de bestuurder Niet hinder tijdens het rijden.
-Installer het toestel Niet opplaaten waar het in contact komt met stof of vuil of waar het blootgesteld worden aan sterke trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
- Gebruik voor het veilig en stevig monteren van het toestel uitsluitend de bijgeleverde montageonderdelen.

Opmerking over de voedingskabel (geel)

Wanneer u dit toestel aansluit samen met andere stereocomponenten, moet het vermogen van de aangesloten autostroomkring groter zich dan de som van de zekeringen van elke component afzonderlijk.

Opmerking bij de installmentie van het toestel in auto's met een start-stopsystem

Het toestel worden mogelijk opnieuw opgestart wanner de motor worden gestart werwij het start-stopsystem actief is. Schakel in dit geval het start-stopsystem van uw autouit.

Opmerking bij de installmentie van het toestel in auto's met een elektrische handrem

Bij auto's met een elektrische handrem is het möglichk dat bepaalde gerelateerde functies (zoals de videoblokkeringsfunctie) Niet goed werken.

Aanpassing van de montagehoek

Stel de montagehoek in op minder dan 30^

Onderdelenlijst voor installmentie

(4) Steun voor vlakke montage (1)

⑤ Dubbelzijdige tape (1)

⑥ Montageframe (1)

⑦ Montagelijst (1) ⑧ Ontgrendelingssleutels (2)

• Deze onderdelenlijst omvat Niet alle inhoud van de verpakking.
• Het montageframe ⑥ is op het toestel bevestigd bij het verzenden. Gebruik de ontgrendelingssleutels ⑧ om het montageframe ⑥ van het toestel te verwijderen voordat u het toestel monteert. Raadpleeg "Het montageframe verwijderen" (pagina 15) voor meer informatie.
  Bewaar de ontgrendelingsleutels 8 voor toekomstig gekruik. U hebt deze ook nodig als u het toesteluit uw auto wilt verwijderen.

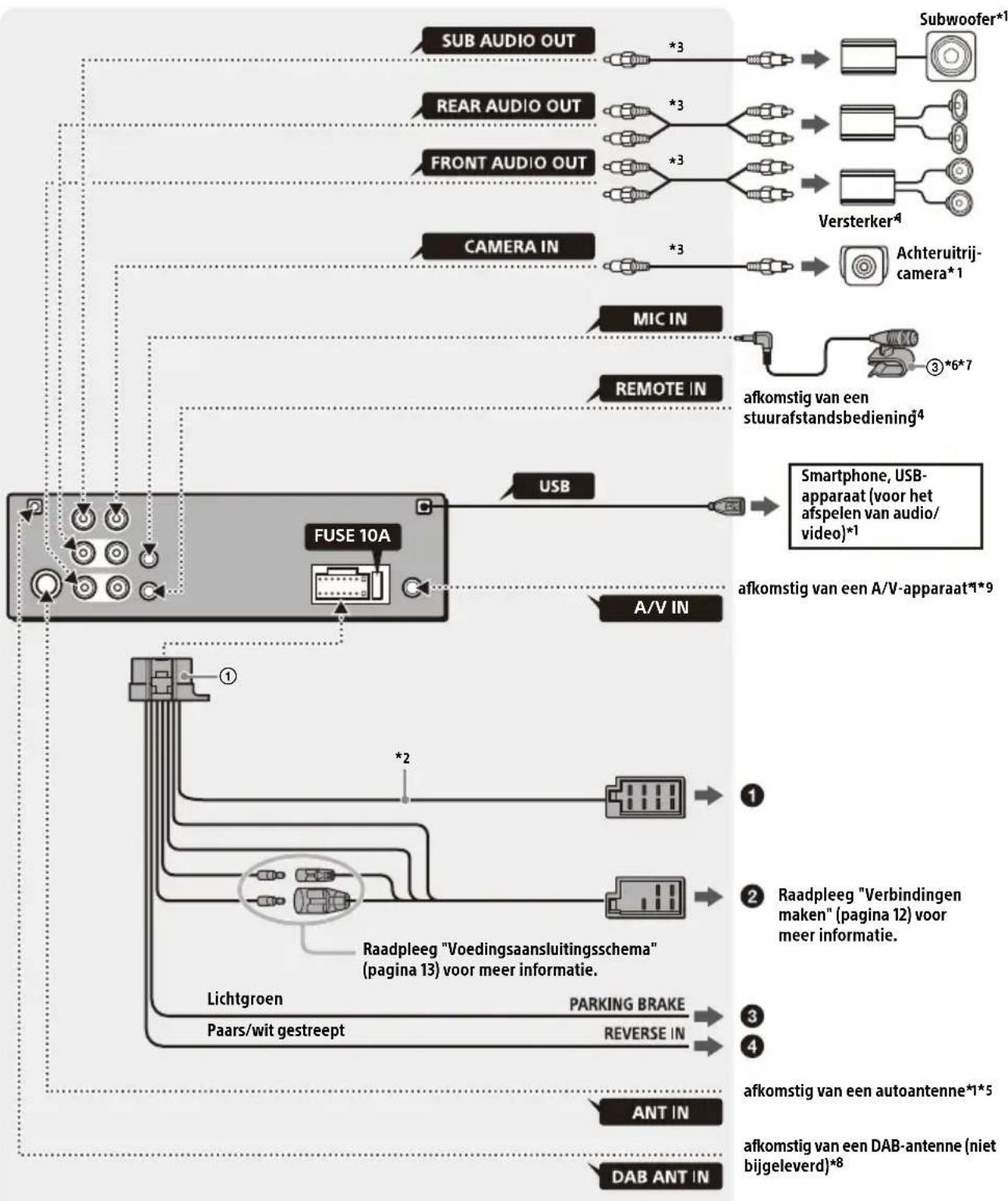

Verbinding

• Om kortsluiting te voorkomen, isoleert u de kabels met een afdekking of tape.
• Merk op dat het apparaat kan worden beschadigd als het verkeerd worden aangesloten of door kortsluiting aan de kabels.

1 Niet bijgeleverd
2 Luidsprekerimpedantie: 4 Ω tot 8 Ω × 4
3 RCA-kabel (niet bijgeleverd)
4 Afhankelijk van het type auto moet u voor de stuurafstandsbediening een adapter (niet bijgeleverd) gebruiken. Raadpleeg "De stuurafstandsbediening gebruiken" (pagina 14) voor meer informatie over het gebruik van de stuurafstandsbediening.
5 Gebruik een adapter (niet bijgeleverd) als de antennaeaansluiting Niet past afhankelijk van het type auto.
6 Zorg ervoor dat de microfoonkabel de bestuurder Niet hindertijdens het rijden, ongeacht of de microfoon in gebruik is of Niet. Zet de kabel vast met een klem of dergelijkke als deze in de buurt van uw voeten is geplaatst.
7 Raadpleeg "De microfoon installeren" (pagina 13) voormeer informatie over het installereren van de microfoon.
8 Stel afhankelijk van het type DAB-antenne (niet bijgeleverd) [Antenna Power] in op [ON] (standaard) of [OFF]. Max. voedingsstroom 0,1 A
*9 Raadpleeg "Een A/V-apparaat gebruiken" (pagea 14) voor meer informatie over het gebruik van een A/V-apparaat.

Verbindingen make

Als u een elektrische anteenne zonder relaiskast hebt, kurz u de anteenne beschadigen als u dit toestel met behulp van de voedingskabels ① aansluit.

1 Naar de luidsprekeraansluiting van de auto

1	Achterluidspreker (rechts)	⊕	Paars
2		⊗	Paars/zwart gestreept
3	Voorluidspreker (rechts)	⊕	Grijs
4		⊗	Grijs/zwart gestreept
5	Voorluidspreker (links)	⊕	Wit
6 ⊙			Wit/zwart gestreept
7	Achterluidspreker (links)	⊕	Groen
8 ⊕			Groen/zwart gestreept

2 Naar de voedingsaansluiting van de auto

12	continue voeding Geel
13	aansturing antennae/versterker (REM OUT)	Blauw/witgestreep
14	geschakeldeverlichtingsvoeding	Oranje/witgestreep
15	geschakeldevoeding Rood
16	ardpunt Zwart

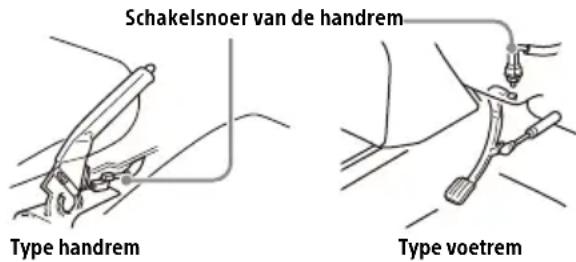

3 Naar het schakelsnoer van de handrem

De montageplaat van het schakelsnoor van de handrem hangt af van uw auto.
Zorg ervoor dat de handremkabel (lichtgroen) van de voedingskabel ① verbonden is met het schakelsnoor van de handrem.

4 Naar de +12V-voedingsaansluiting van dechterlichtkabel van de auto (alleen bij het aansluten van dechteruitrijcamera)

Aansluten van eenchteruitrijcamera

Voordat u een achechteruitrijcamera (niet bijgeleverd)kteutgebruiken,dientdezeeerst geinstalleerd te worden.

Geheugenaansluiting

Wanner de gele voedingskabel is aangesloten,
wordt de geheugenschakeling voorzien van stroom
zelfs wanner het contact is uitgezet.

Luidsprekeraansluiting

• Schakel het toestel uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 tot 8 en met de geschikte vermogenscapaciteit om schade te voorkomen.

Voedingsaansluitingsschema

Controleer de hulpvoedingsaansluiting van uw auto en kaak de juiste kabelaansluitingen afhankelijk van de auto.

Hulpvoedingsaansluiting

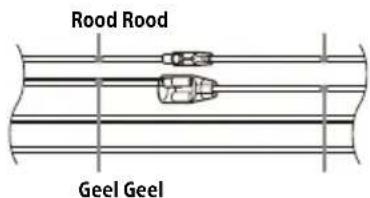

Normale aansluiting

12	continue voeding Geel
15	geschakelde voeding Rood

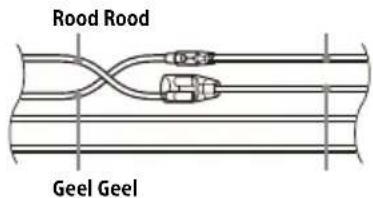

Wonneer de posities van de rode en gele kabels�n omgekeerd

12 g	geschakelde voeding Gee
15	continue voeding Rood

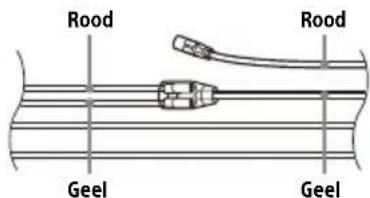

Voor auto's zonder ACC-stand

Nadat u de juiste aansluitingen hebt gemaakt en de voedingskabels correct hebt geschakeld, sluit u het toestel aan op de voeding van de auto. Als u vragen of problemen hebt in verband met het aansluiten van uw toestel die Niet in deze handleiding worden behandeld, neem dan contact op met uw autohandelaar.

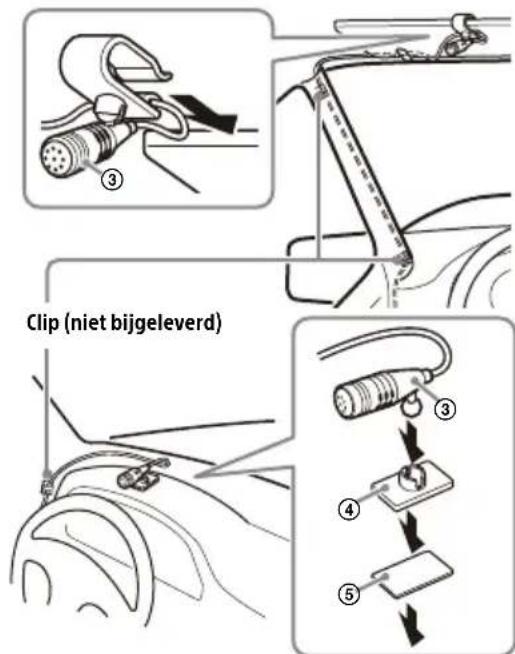

De microfoon installeren

Als u uw stem wilt opnemen tijdens het handsfree bellen, moet u de microfoon ③ installeren.

Waarschuwingen

• Als de kabel rond de stuurkolom of versnellingspook gewikkeld raakt, kan dit tot zeer gevaarlijke situatuies leiden. Let erop dat.Deze kabel en andere onderdelen de bestuurder nicht hinderenijdens het rijden.
• Als uw auto uitergerust is met airbags of andere schokabsorberende apparatuur, neem dan voordat u het toestel installeert contact op met de winkel waar u dit toestel hebt gekocht of met de autohandelaar.

Opmerkingen

• Als u het toestel op het dashboard wilt monteren, verwijder dan eerst voorzichtig de zonneklepklem van de microfoon ③ en maak daarna de steun voor vlakke montage ④ vast aan de microfoon ③
• Reinig het oppervlak van het dashboard met een droge doek voordat u de dubbelzijdige tape (5) bevestigt.

De stuurafstandsbediening gebruiken

Bij gebruik van de stuurafstandsbediening

Voor u een stuurafstandsbediening kutn gebruiken, moet u een RC-SR1-verbindingskabel (niet bijgeleverd) aansluiten.

1 Om de stuurafstandsbediening in te schaken, selecteert u [General] [Steering Control] [Custom] om de registratie door te voeren.

Wanner de registratie voltooid is, kurz u de sturafstandsbediening gebruiken.

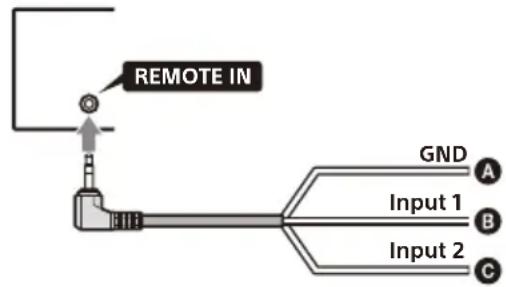

Opmerkingen bij het aansluiten van de RC-SR1-verbindingskabel (niet bijgeleverd)

A Zwart
Groen
Bruin

Schakel vór de aansluiting het contact van de wagen in en controllerer of de knoppen van de stuurafstandsbediening correct werkken.
- Raadpleeg de ondersteuningssite voor meer informatie en verbindtervolgens elke kabel met de correcte tegenhanger. Als u een foute verbinding maakt, kan het toestel beschadigd raken.

• Het is aan te raden hulp te vragen aan uw dealer of een ervaren technicus.
• Mogelijk worden de RC-SR1-verbindingskabel nicht verkoct in uw land of regio.

Bij gebruik van een adapter voor de stuurafstandsbediening

Afhankelijk van het type auto要去 voor de stuurafstandsbediening een adapter (niet bijgeleverd) gebruiken.

1 Stel [Steering Control] onder [General] in op [Preset].

De adapter voor de stuurafstandsbediening is nu ingeschakeld.

Een A/V-apparaat gebruiken

Voor u een dergelijk apparaat(Int, gebruiken, moet u een A/V-kabel met miniaansluiting (niet bijgeleverd) aansluten.

1 Sluit de A/V-kabel met miniaansluiting aan op de video-uitgang van het A/V-apparaat. Sluit deze Niet aan op de video-ingang van het A/V-apparaat.
2 Druk op HOME en raak verzolgens [A/V IN] aan.

OPGELET

Gebruik voor de aansluiting zeker een A/V-kabel met miniaansluiting (niet bijgeleverd). Als u een ander type kabel met een andere bedrangssconfiguratie gebruikt, kan dit haperende beelden en geluiden veroorzaken.

L: linker audio (wit)
R: rechter audio (rood)
V: video (geel)
G: aarde

Opmerkingen

Maak alleen verbinding met de A/V IN-aansluiting van dit toestel. Maak geen verbinding met andere aansluitingen zoals MIC IN of REMOTE IN.
- Raadpleeg de instructies die bij uw A/V-apparaten geleverd় voor meer informatie over het aansluien en gebruiken van een A/V-apparaat.

Installatie

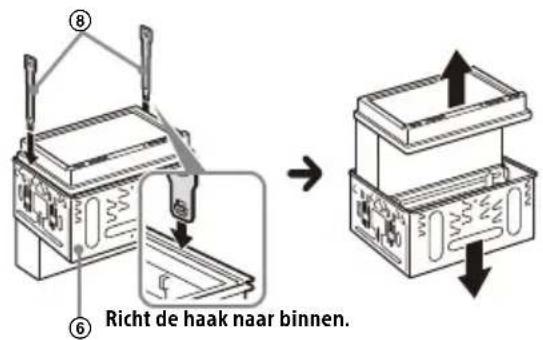

Het montageframe verwijdenen

Verwijder het montageframe 6 van dit toestel voordat u het toestel installeert.

1 Plaats beiden ontgrendelingsleutels ⑧ totdat deze vastklikken en trek het montageframe ⑥ maar beneden. Trekervoigens het toestel omhoog om het los te make.

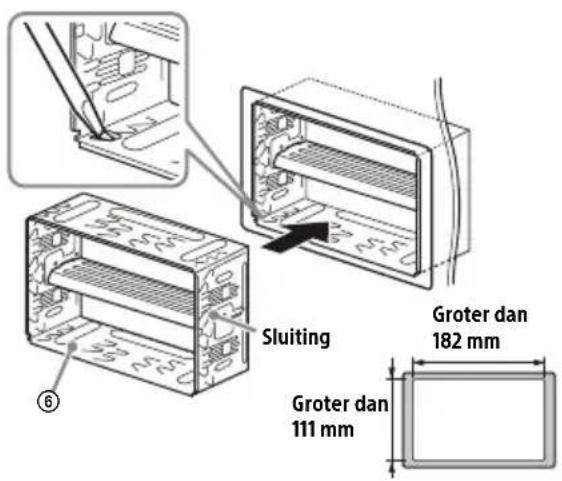

Het toestel in het dashboard monteren

Zorg voordat u de installmente voltooit dat de sluitingen aan beiden zijden van het montageframe ⑥ 3,5 mm maar binnen zijn gezicht.
Raadpleeg "Het toestel in een Japanse auto monteren" (pagina 15) voor Japanse auto's.

1 Plaats het montageframe ⑥ in het dashboard en buig de klauwenaar buiten zodateuze goed vastzitten.

2 Monteer het toestel op het montageframe ⑥.

Opmerkingen

• Als de sluitingenrecht ofaar buiten gebogen zich, is het toestel Niet goed bevestigd en kan dit waar buiten springen.
  Zorg ervoor dat de 4 sluitingen op de montagelijk 当 goed vastzitten in de sleuven van het montageframe 包

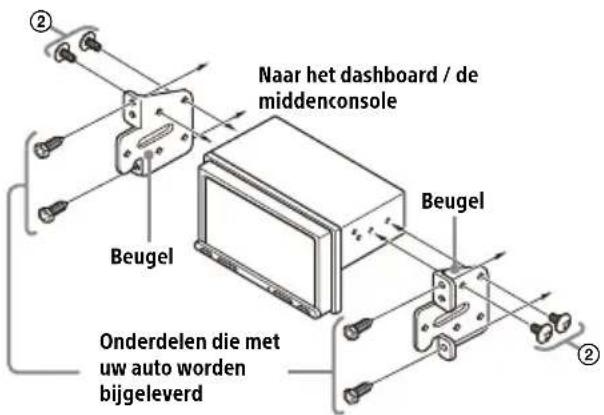

Het toestel in een Japanese auto monteren

Het is möglich dat u het toestel in sommige Japanse auto's Niet=kunt installeren. Neem in dat geval contact op met uw Sony-distributeur.

Wonneer u dit toestel monteert op de vooraf geinstalleerde beugels van uw auto, gezruikt u de montageschroeven ② en steekt u deze in de juiste schroefgaten afhankelijk van uw auto: T voor TOYOTA en N voor NISSAN.

Opmerking

Installer het toestel alleen met behulp van de montageschroeven ② om storingen te voorkomen.

Let erop dat u de zekering verrangt door een exemplaar metdezelfde amperewaarde als de originele zekering.

Als de zekering is doorgebrand,
controleer dan de
stroomaansluiting en verrang de
zekering.

Als de zekering opniew is doorgebrand nadat u\ deze hebt verrangen, is er wellicht een intern\ defect. Neem in dat geval contact op met uw\ dichtstbijzijnde Sony-distributeur.

Warning!

Hierbij verkaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
