GEBRUIKSAANWIJZING CDXGT474UM SONY

• Laservermogen: minder dan 53,3 μW (Deze uitgangswaarde is gemeten op een afstand van 200 mm van het lensoppervlak op het optische opnameblok met 7 mm opening.) Android is een handelsmerk van Google Inc. Het gebruik van dit handelsmerk is onderhevig aan Toestemming van Google. Uit veiligheidsoverwegingen moet u dit apparaat in het dashboard van de auto installeren. Raadpleeg de bijgeleverde handleiding voor installatie/aansluitingen voor meer informatie over de installatie en aansluitingen. Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen De fabricant van dit product is Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. De geauthoriseerde

ertegenwoordiging voor EMC en produkt

erwijzen wij u graag naar de addressen in de afzonderlijke service/garantie documenten. ZAPPIN en Quick-BrowZer zijn handelsmerken van Sony Corporation. Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen. Dit apparaat bevat technologie die onderhevig is aan bepaalde intellectueel-eigendomsrechten van Microsoft. Het gebruik of de distributie

an deze technologie buiten dit product is

erboden zonder de betreffende licentie(s)

• an Microsoft. Waarschuwing als het contactslot van de auto geen ACC-positie heeft Zorg ervoor dat u de functie voor automatisch uitschakelen instelt (pagina 17). Hiermee wordt het apparaat na de ingestelde tijdsduur automatisch volledig uitgeschakeld nadat u het apparaat hebt uitgeschakeld. Zo voorkomt u dat de accu leegraakt. Als u de functie voor automatisch uitschakelen niet instelt, houdt u ingedrukt totdat het scherm verdwijnt wanneer u het contactslot uitzet. MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson.3 Inhoudsopgave Aan de slag p. 4
• De DEMO-stand annuleren p. 4
• De klok instellen p. 4
• Het voorpaneel verwijderen p. 5
• Bedieningselementen p. 6

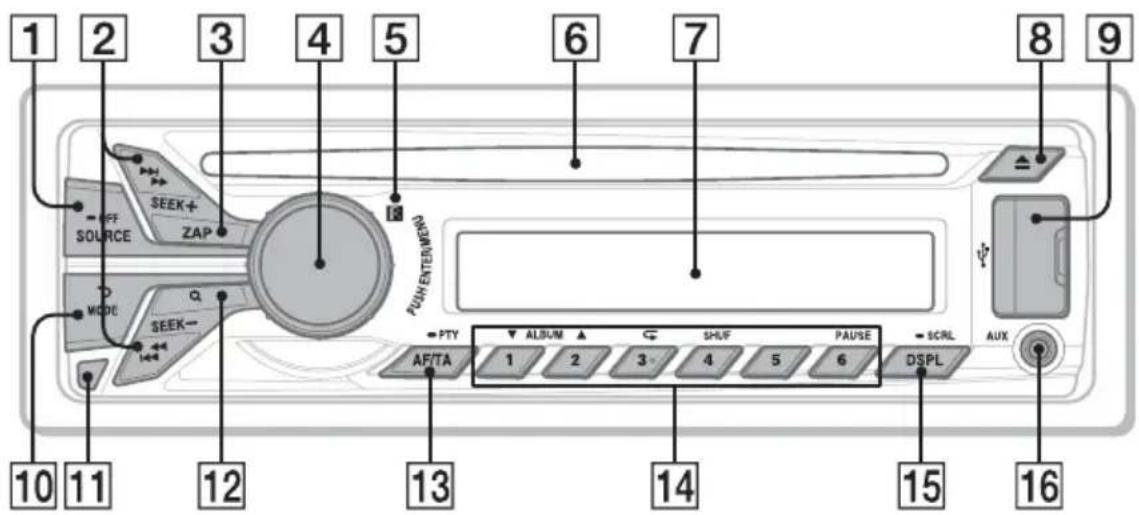

• Hoofdeenheid p. 6
• Radio p. 7
• Zenders opslaan en ontvangen p. 7
• RDS p. 8
• CD p. 10
• Een CD afspelen p. 10
• USB-apparaten p. 10
• Een USB-apparaat afspelen p. 10
• Tracks zoeken en afspelen p. 11
• Tracks afspelen in verschillende standen p. 11
• Zoeken naar een track op naam — Quick-BrowZer™ p. 12
• Zoeken naar een track door te luisteren naar een gedeelte van een track — ZAPPIN™ p. 13
• Geluidsinstellingen en het installatiemenu p. 14
• Genieten van geavanceerde geluidsfuncties — Advanced Sound Engine p. 14
• Instelitems aanpassen p. 17
• Optionele apparaten gebruiken p. 20
• Randapparatuur voor audio p. 20
• Aanvullende informatie p. 21
• Voorzorgsmaatregelen p. 21

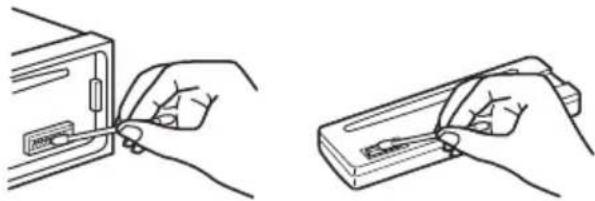

• Onderhoud p. 22
• Technische gegevens p. 22

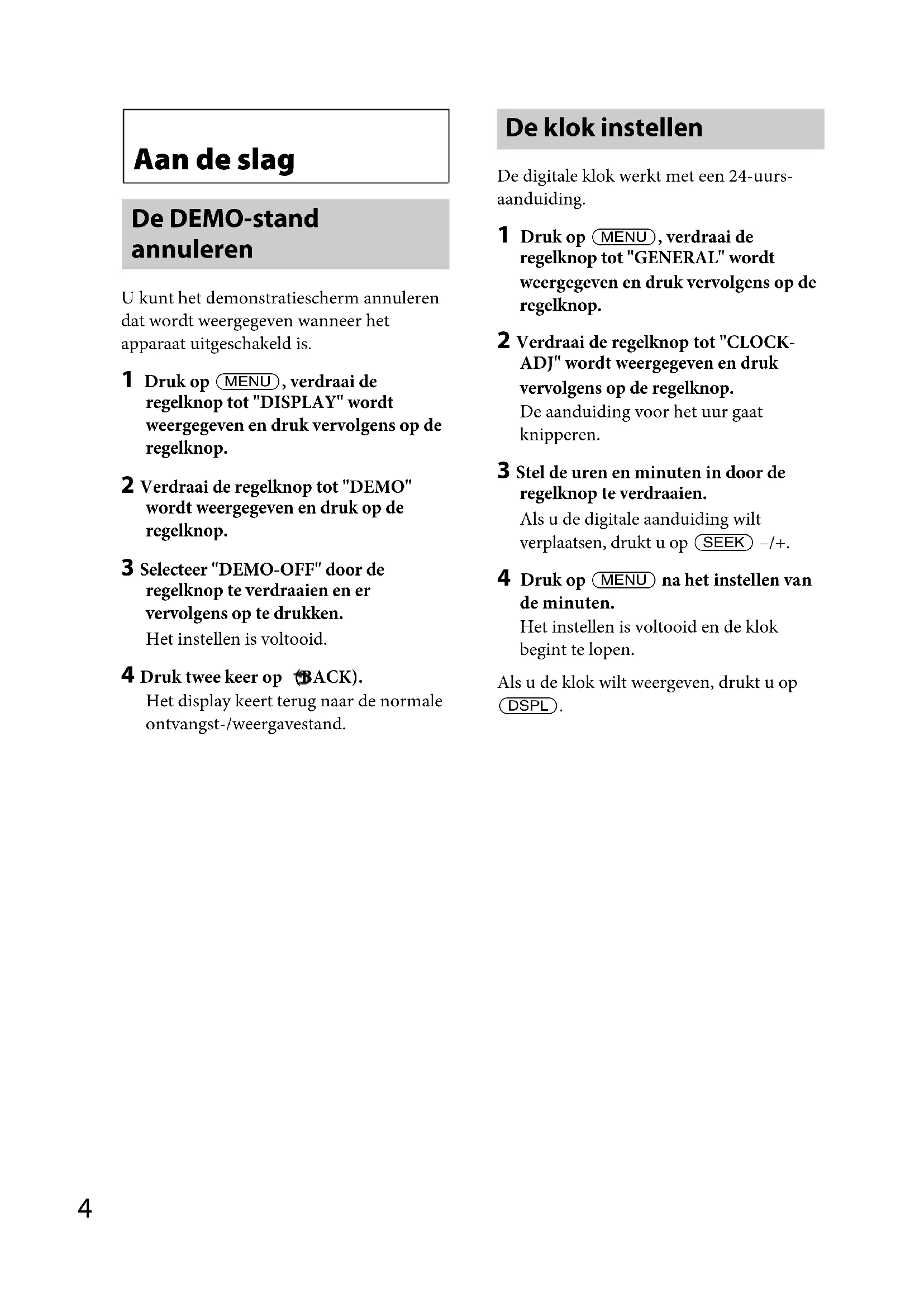

• Problemen oplossen Aan de slag De DEMO-stand annuleren U kunt het demonstratiescherm annuleren dat wordt weergegeven wanneer het apparaat uitgeschakeld is. 1 Druk op , verdraai de regelknop tot "DISPLAY" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "DEMO" wordt weergegeven en druk op de regelknop. 3 Selecteer "DEMO-OFF" door de regelknop te verdraaien en er vervolgens op te drukken. Het instellen is voltooid. 4 Druk twee keer op (BACK). Het display keert terug naar de normale ontvangst-/weergavestand. De klok instellen De digitale klok werkt met een 24-uurs- aanduiding. 1 Druk op , verdraai de regelknop tot "GENERAL" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "CLOCK- ADJ" wordt weergegeven en druk vervolgens op de regelknop. De aanduiding voor het uur gaat knipperen. 3 Stel de uren en minuten in door de regelknop te verdraaien. Als u de digitale aanduiding wilt verplaatsen, drukt u op –/+. 4 Druk op na het instellen van de minuten. Het instellen is voltooid en de klok begint te lopen. Als u de klok wilt weergeven, drukt u op p. 234

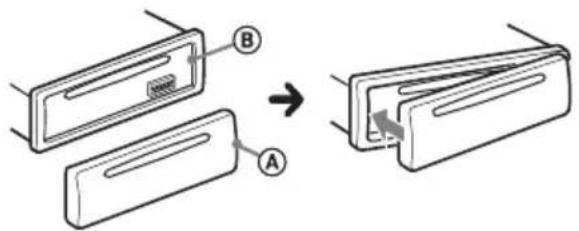

Het voorpaneel verwijderen U kunt ter voorkoming van diefstal het voorpaneel van het apparaat verwijderen. 1 Houd ingedrukt. Het apparaat wordt uitgeschakeld. 2 Druk op de toets om het voorpaneel los te maken en verwijder het voorpaneel door het naar u toe te trekken. Waarschuwingstoon Als u de contactschakelaar in de stand OFF zet zonder dat u het voorpaneel hebt verwijderd, klinkt gedurende enkele seconden de waarschuwingstoon. U hoort de waarschuwingstoon alleen als de ingebouwde versterker wordt gebruikt. Opmerking Stel het voorpaneel niet bloot aan hitte/hoge temperaturen of vocht. Laat het voorpaneel niet achter in een geparkeerde auto of op het dashboard/de hoedenplank. Het voorpaneel bevestigen Plaats deel van het voorpaneel op deel van het apparaat, zoals wordt weergegeven, en druk op de linkerzijde tot deze vastklikt.6 Bedieningselementen Hoofdeenheid In dit gedeelte vindt u informatie over de locatie van bedieningselementen en instructies voor algemene handelingen. SOURCE/OFF-toets Indrukken om het apparaat in te schakelen; de bron selecteren (Radio/ CD/USB/AUX). Druk de toets herhaaldelijk in om over te schakelen naar een andere bron. Houd de toets 1 seconde ingedrukt als u het apparaat wilt uitschakelen. Houd de toets meer dan 2 seconden ingedrukt als u het apparaat en het scherm wilt uitschakelen. SEEK +/– toetsen Radio: Automatisch afstemmen op zenders (indrukken); handmatig zoeken naar zenders (ingedrukt houden). CD/USB: Een track overslaan (indrukken); tracks blijven overslaan (indrukken, vervolgens binnen 2 seconden nogmaals indrukken en vasthouden); een track snel terug-/vooruitspoelen (ingedrukt houden). ZAP-toets pagina 13 De ZAPPIN™-stand openen. Regelknop/ENTER/MENU-toets pagina 17 Draaien om het volume aan te passen. Ingedrukt houden om de instelstand te activeren. Ontvanger voor de afstandsbediening Discsleuf Plaats de disc (met het label omhoog) en het afspelen begint. Display (uitwerpen)-toets De disc uitwerpen. USB-poort pagina 10 (BACK)/MODE-toets pagina 7 Indrukken als u wilt terugkeren naar het vorige scherm; de radioband selecteren (FM/MW/LW). Toets om het voorpaneel los te maken pagina 57 (BROWSE)-toets pagina 12 De Quick-BrowZer™-stand openen (CD/USB). AF (alternatieve frequenties)/ TA (verkeersinformatie)/ PTY (programmatype)-toets pagina 8 AF en TA instellen (indrukken); PTY selecteren (ingedrukt houden) in RDS. Cijfertoetsen Radio: De opgeslagen zenders ontvangen (indrukken); zenders opslaan (ingedrukt houden). CD/USB: /: ALBUM / (tijdens het afspelen van MP3/WMA/AAC) Een album overslaan (indrukken); albums blijven overslaan (ingedrukt houden). : (herhalen)* pagina 11 : SHUF pagina 11 : PAUSE Afspelen onderbreken. Druk nogmaals om het afspelen te hervatten. DSPL (display)/SCRL (rollen)-toets pagina 8, 10, 11 Display-items wijzigen (indrukken); een display-item rollen (ingedrukt houden). AUX-ingang pagina 20

• Deze toets beschikt over een voelstip. Radio Zenders opslaan en ontvangen Let op Als u afstemt op zenders tijdens het rijden, vermijd dan ongelukken, gebruik de BTM- functie (geheugen voor beste afstemming). Automatisch opslaan — BTM 1 Druk herhaaldelijk op tot "TUNER" wordt weergegeven. Druk herhaaldelijk op om de band te wijzigen. U kunt FM1, FM2, FM3, MW of LW selecteren. 2 Druk op , verdraai de regelknop tot "GENERAL" wordt weergegeven en druk vervolgens op de regelknop. 3 Verdraai de regelknop tot "BTM" wordt weergegeven en druk op de regelknop. Het apparaat slaat de zenders in de volgorde van frequentie op onder de cijfertoetsen. Handmatig opslaan 1 Als u de zender ontvangt die u wilt opslaan, houdt u een cijfertoets ( tot ) ingedrukt tot "MEM" wordt weergegeven. De opgeslagen zenders ontvangen 1 Selecteer de band en druk vervolgens op een cijfertoets ( tot ).8 Automatisch afstemmen

Selecteer de band en zoek de zender door op +/– te drukken. Het zoeken stopt wanneer een zender wordt ontvangen. Herhaal deze procedure tot de zender van uw keuze wordt ontvangen. Tip Als u de frequentie kent van de zender die u wilt beluisteren, houdt u +/– ingedrukt tot de frequentie ongeveer is bereikt en vervolgens stemt u nauwkeurig op de gewenste frequentie af door herhaaldelijk op +/– te drukken (handmatig afstemmen). RDS FM-zenders met de RDS-dienst (radiogegevenssysteem) sturen onhoorbare digitale informatie mee met het gewone radioprogrammasignaal. Opmerkingen• In bepaalde landen/regio's zijn wellicht niet alle RDS-functies beschikbaar.• RDS functioneert wellicht niet als het ontvangstsignaal zwak is of als de zender waarop u hebt afgestemd geen RDS-gegevens verzendt. Display-items wijzigen Druk op . AF (alternatieve frequenties) en TA (verkeersinformatie) instellen AF stemt continu opnieuw af op de zender met het sterkste signaal in een netwerk, en TA biedt u de huidige verkeersinformatie of verkeersprogramma's (TP) wanneer deze worden ontvangen. 1 Druk herhaaldelijk op tot de instelling van uw keuze wordt weergegeven. RDS-zenders met de AF- en TA- instelling opslaan U kunt RDS-zenders vooraf instellen met de AF-/TA-instelling. Als u de BTM-functie gebruikt, worden alleen RDS-zenders met dezelfde AF-/TA-instelling opgeslagen. Als u handmatig vooraf instelt, kunt u zowel RDS- als niet-RDS-zenders instellen met de bijbehorende AF-/TA-instelling. 1 Stel AF/TA in en sla de zender vervolgens op met BTM of handmatig. Noodberichten ontvangen Als AF of TA is ingeschakeld, wordt de geselecteerde bron automatisch onderbroken door de noodberichten. Tip Als u het volume aanpast tijdens een verkeersbericht, wordt dat volume opgeslagen in het geheugen voor volgende verkeersberichten, onafhankelijk van het normale volume. Op een regionaal programma afgestemd blijven — REGIONAL Als de AF-functie is ingeschakeld: met de fabrieksinstelling van het apparaat wordt ontvangst tot een bepaalde regio beperkt, zodat er niet automatisch wordt overgeschakeld naar een andere regionale zender met een sterkere frequentie. Selecteer Actie AF-ON AF inschakelen en TA uitschakelen. TA-ON TA inschakelen en AF uitschakelen. AF/TA-ON AF en TA beide inschakelen. AF/TA-OFF AF en TA beide uitschakelen.9 Wanneer u het ontvangstgebied van het regionale programma verlaat, stelt u tijdens FM-ontvangst "REG-OFF" in bij de instellingen (pagina 17). Opmerking Deze functie werkt niet in het Verenigd Koninkrijk en sommige andere gebieden. Local Link-functie (alleen voor het Verenigd Koninkrijk) Met deze functie kunt u andere lokale zenders in het gebied selecteren, ook als deze niet zijn opgeslagen onder de cijfertoetsen. 1 Druk tijdens FM-ontvangst op een cijfertoets ( tot ) waaronder een lokale zender is opgeslagen. 2 Druk binnen 5 seconden nogmaals op de cijfertoets van de lokale zender. Herhaal dit tot de lokale zender wordt ontvangen. PTY (programmatypen) selecteren Gebruik PTY om een gewenst programmatype weer te geven of ernaar te zoeken. 1 Houd (PTY) ingedrukt tijdens FM-ontvangst. De naam van het huidige programmatype verschijnt als de zender PTY-gegevens uitzendt. 2 Verdraai de regelknop tot het gewenste programmatype wordt weergegeven en druk op de regelknop. Het apparaat begint te zoeken naar een zender die het geselecteerde programmatype uitzendt. Programmatypen Opmerking Mogelijk ontvangt u een andere radiozender dan de zender die u geselecteerd hebt. CT (kloktijd) instellen Met de CT-gegevens van de RDS- uitzending wordt de klok ingesteld. 1 Stel "CT-ON" in bij de instellingen (pagina 17). Opmerking Het is mogelijk dat de CT-functie niet goed werkt, ook al wordt er wel een RDS-zender ontvangen. NEWS (Nieuws), AFFAIRS (Actualiteiten), INFO (Informatie), SPORT (Sport), EDUCATE (Educatieve programma's), DRAMA (Toneel), CULTURE (Cultuur), SCIENCE (Wetenschap), VARIED (Diversen), POP M (Populaire muziek), ROCK M (Rock-muziek), EASY M (Easy Listening), LIGHT M (Licht klassiek), CLASSICS (Klassiek), OTHER M (Ander type muziek), WEATHER (Weerberichten), FINANCE (Financiën), CHILDREN (Kinderprogramma's), SOCIAL A (Sociale zaken), RELIGION (Religie), PHONE IN (Phone In), TRAVEL (Reizen), LEISURE (Ontspanning), JAZZ (Jazz-muziek), COUNTRY (Country-muziek), NATION M (Nationale muziek), OLDIES (Oldies), FOLK M (Folk-muziek), DOCUMENT (Documentaires)10

Een CD afspelen U kunt CD-DA's (ook met CD TEXT) en CD-R's/CD-RW's (MP3-/WMA-/AAC- bestanden (pagina 21)) afspelen met dit apparaat. 1 Plaats de CD (met het label omhoog). Het afspelen start automatisch. Druk op om de disc uit te werpen.Opmerkingen• Sluit tijdens het uitwerpen/inbrengen van een disc geen USB-apparaten aan om schade aan de disc te voorkomen.• De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma) en AAC (.m4a). Display-items wijzigen Druk op . De weergegeven items zijn afhankelijk van het disctype, de opname-indeling en de instellingen. USB-apparaten

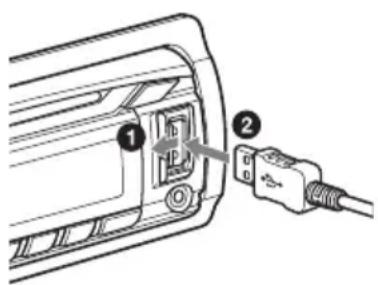

• USB-apparaten van het type MSC (massaopslag) die voldoen aan de USB- norm, kunnen worden gebruikt.

• U kunt het best een reservekopie van de gegevens op een USB-apparaat maken.

• Android™-telefoons van het type MSC (Mass Storage Class) die de USB-norm ondersteunen, kunnen worden gebruikt. Afhankelijk van de Android-telefoon moet de USB-verbindingsstand mogelijk ingesteld worden op MSC. Opmerkingen• Sluit het USB-apparaat aan nadat u de motor hebt gestart.Afhankelijk van het USB-apparaat kan storing of schade ontstaan wanneer het apparaat wordt aangesloten voordat de motor wordt gestart.• De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma), AAC (.m4a) en AAC (.mp4).• Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat. Een USB-apparaat afspelen 1 Open de klep van de USB-poort en sluit vervolgens het USB-apparaat aan op de USB-poort. Het afspelen wordt gestart.11 Als er al een USB-apparaat is aangesloten, kunt u het afspelen starten door herhaaldelijk op te drukken tot "USB" wordt weergegeven. Om het afspelen te stoppen, houdt u gedurende 1 seconde ingedrukt. Om het USB-apparaat te verwijderen, stopt u het afspelen ervan en verwijdert u vervolgens het apparaat. Opmerkingen• Gebruik geen USB-apparaten die zo groot of zwaar zijn dat ze kunnen vallen als ze worden blootgesteld aan trillingen of een losse aansluiting kunnen veroorzaken.• Verwijder het voorpaneel niet terwijl het USB-apparaat wordt afgespeeld, anders kunnen de USB-gegevens worden beschadigd. Display-items wijzigen Druk op . Welke items worden weergegeven is afhankelijk van het USB-apparaat, de opname-indeling en de instellingen. Opmerkingen• Het maximale aantal tracks is 10.000.• Het kan enige tijd duren voordat het afspelen wordt gestart, afhankelijk van het aantal opgenomen gegevens.• Als u een MP3-/WMA-/AAC-bestand met VBR (variabele bitsnelheid) afspeelt of snel vooruit-/terugspoelt, wordt de verstreken speelduur wellicht niet nauwkeurig weergegeven.• Het afspelen van de volgende MP3-/WMA-/AAC-bestanden wordt niet ondersteund.– compressie zonder gegevensverlies (lossless)– auteursrechtelijk beveiligd– DRM-bestanden (beheer van digitale rechten)– Meerkanaalsaudiobestanden Tracks zoeken en afspelen Tracks afspelen in verschillende standen U kunt tracks herhaaldelijk beluisteren (herhaaldelijk afspelen) of in een willekeurige volgorde beluisteren (willekeurig afspelen). De beschikbare weergavestanden verschillen afhankelijk van de geselecteerde geluidsbron. 1 Druk tijdens het afspelen herhaaldelijk op () of (SHUF) tot de gewenste weergavestand wordt weergegeven. Het duurt even voor het afspelen start in de geselecteerde weergavestand. Herhaaldelijk afspelen Selecteer Actie TRACK track herhaaldelijk afspelen. ALBUM album herhaaldelijk afspelen. OFF track in normale volgorde afspelen (normale weergave).12 Willekeurig afspelen *1 Alleen CD*2 Alleen USB Zoeken naar een track op naam — Quick-BrowZer™ U kunt gemakkelijk op categorie zoeken naar een track op een CD of USB-apparaat. 1 Druk op (BROWSE)*. De Quick-BrowZer-stand op het apparaat wordt geactiveerd en er wordt een lijst met zoekcategorieën weergegeven. Wanneer de tracklijst wordt weergegeven, drukt u herhaaldelijk op (BACK) tot de gewenste zoekcategorie wordt weergegeven.
• Druk tijdens het afspelen via USB gedurende meer dan 2 seconden op (BROWSE) om rechtstreeks terug te keren naar het begin van de categorielijst. 2 Selecteer de zoekcategorie van uw keuze door de regelknop te verdraaien en bevestig deze met een druk op de regelknop. 3 Herhaal stap 2 tot de gewenste track is geselecteerd. Het afspelen wordt gestart. Druk op (BROWSE) om de Quick- BrowZer-stand te verlaten. OpmerkingWanneer u de Quick-BrowZer-stand opent, wordt de instelling voor herhaaldelijk/willekeurig afspelen geannuleerd. Zoeken door items over te slaan — Overspring-stand Wanneer er veel items in een categorie staan, kunt u het gewenste item snel zoeken. 1 Druk op + in de Quick- BrowZer-stand. De itemnaam wordt weergegeven. Selecteer Actie SHUF ALBUM album in willekeurige volgorde afspelen. SHUF DISC*

disc in willekeurige volgorde afspelen. SHUF DEVICE*

apparaat in willekeurige volgorde afspelen. SHUF OFF track in normale volgorde afspelen (normale weergave).13 2 Draai aan de regelknop om een item in de buurt van het gewenste item te selecteren. De lijst wordt in stappen van 10% van het totale aantal items in de lijst overgeslagen. 3 Druk op . Het display keert terug naar de Quick- BrowZer-stand en het geselecteerde item wordt weergegeven. 4 Selecteer het item van uw keuze door de regelknop te verdraaien en er vervolgens op te drukken. Het afspelen wordt gestart als het geselecteerde item een track is. Om de Overspring-stand te annuleren, drukt u op (BACK) of –. Zoeken naar een track door te luisteren naar een gedeelte van een track — ZAPPIN

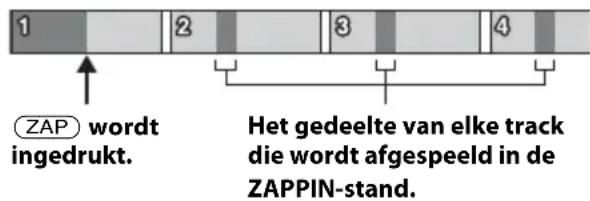

U kunt zoeken naar een track die u wilt beluisteren door korte gedeelten van tracks op een CD of USB-apparaat op volgorde af te spelen. De ZAPPIN-stand is geschikt voor het zoeken naar een track in de standen voor willekeurige volgorde of willekeurige volgorde herhalen. 1 Druk op tijdens het afspelen. Het afspelen wordt gestart vanaf een gedeelte van de volgende track. U kunt een afspeeltijd selecteren (pagina 17). 2 Druk op of op wanneer er een track wordt afgespeeld die u wilt beluisteren. De track die u selecteert, wordt in de normale weergavestand vanaf het begin afgespeeld. Als u op (BACK) drukt, wordt de geselecteerde track ook afgespeeld. Tips

• Druk in de ZAPPIN-stand op +/– als u een track wilt overslaan.

• Druk op / (ALBUM /) in de ZAPPIN-stand als u een album wilt overslaan. Het gedeelte van elke track die wordt afgespeeld in de ZAPPIN-stand.Track wordt ingedrukt.14 Geluidsinstellingen en het installatiemenu Genieten van geavanceerde geluidsfuncties — Advanced Sound Engine Advanced Sound Engine creëert met digitale signaalverwerking een ideaal geluidsveld in de auto. De geluidskwaliteit selecteren — EQ7 vooraf instellen U kunt een equalizercurve selecteren uit 7 verschillende curves (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM of OFF). 1 Druk tijdens ontvangst/weergave op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "EQ7 PRESET" wordt weergegeven en druk op de regelknop. 3 Verdraai de regelknop tot de gewenste equalizercurve wordt weergegeven en druk op de regelknop. 4 Druk twee keer op (BACK). U kunt de equalizercurve annuleren door "OFF" te selecteren in stap 3. Tip Voor iedere bron kan de equalizercurve in het geheugen worden opgeslagen. De equalizercurve aanpassen — EQ7 instellen Met "CUSTOM" bij EQ7 kunt u zelf equalizerinstellingen opgeven. 1 Druk na het selecteren van een bron op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "EQ7 SETTING" wordt weergegeven en druk op de regelknop. 3 Verdraai de regelknop tot "BASE" wordt weergegeven en druk op de regelknop. U kunt een equalizercurve kiezen als basis om verder aan te passen. 4 Selecteer de equalizercurve door de regelknop te verdraaien en druk op de regelknop. 5 De equalizercurve instellen. Selecteer het frequentiebereik door de regelknop te verdraaien en druk op de regelknop.BAND1: 63 HzBAND2: 160 HzBAND3: 400 HzBAND4: 1 kHzBAND5: 2,5 kHzBAND6: 6,3 kHzBAND7: 16,0 kHzPas het volumeniveau aan door de regelknop te verdraaien en druk op de regelknop.Het volume kan worden aangepast in stappen van 1 dB, van -6 dB tot +6 dB. Herhaal stap en als u andere frequentiebereiken wilt aanpassen.15 6 Druk op (BACK) om terug te keren naar het vorige scherm. De equalizercurve wordt opgeslagen onder "CUSTOM". Het geluid optimaliseren door middel van tijdsafstemming — Luisterpositie Het apparaat kan een natuurlijk geluidsveld simuleren door het uitsturen van het geluid uit elke luidspreker te vertragen en aan te passen aan uw positie. De opties voor "POSITION" worden hieronder genoemd. U kunt ook de subwooferpositie bij benadering instellen vanaf uw luisterpositie, als: –de audio-uitvoer ingesteld is op "SUB- OUT" (pagina 17). –de luisterpositie niet op "OFF" is ingesteld. De opties voor "SET SW POS" worden hieronder genoemd. NEAR (): dichtbij NORMAL (): normaal FAR (): ver 1 Druk tijdens ontvangst/weergave op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "POSITION" wordt weergegeven en druk vervolgens op de regelknop. 3 Draai aan de regelknop tot "SET F/R POS" wordt weergegeven en druk vervolgens op de regelknop. 4 Verdraai de regelknop en kies uit "FRONT L", "FRONT R", "FRONT" of "ALL", en druk op de regelknop. 5 Verdraai de regelknop tot "SET SW POS" wordt weergegeven en druk vervolgens op de regelknop. 6 Verdraai de regelknop om de subwooferpositie te selecteren uit "NEAR", "NORMAL" of "FAR" en druk vervolgens op de regelknop. 7 Druk op (BACK) om terug te keren naar het vorige scherm. U kunt het instellen van de luisterpositie annuleren door "OFF" te selecteren in stap

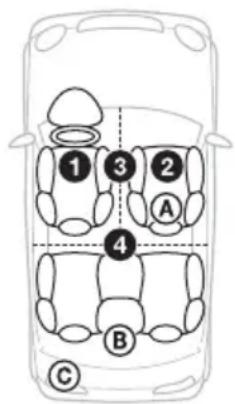

De luisterpositie aanpassen U kunt de instelling van de luisterpositie erg nauwkeurig afregelen. 1 Druk tijdens ontvangst/weergave op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "POSITION" wordt weergegeven en druk vervolgens op de regelknop. 3 Verdraai de regelknop tot "ADJ POSITION" wordt weergegeven en druk vervolgens op de regelknop. 4 Pas de luisterpositie aan door de regelknop te verdraaien en druk op de regelknop. Aanpasbaar bereik: "+3" – "CENTER" – "–3". FRONT L (): linksvoor FRONT R (): rechtsvoor FRONT (): middenvoor ALL (): in het midden van uw auto OFF: geen positie ingesteld16 5 Druk op (BACK) om terug te keren naar het vorige scherm. Geavanceerde DM+ Geavanceerde DM+ verbetert digitaal gecomprimeerd geluid door hoge frequenties die verloren zijn gegaan in het compressieproces te herstellen. 1 Druk tijdens de weergave op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "DM+" wordt weergegeven en druk op de regelknop. 3 Selecteer "ON" door de regelknop te verdraaien en er vervolgens op te drukken. 4 Druk twee keer op (BACK). Tip Voor iedere bron (behalve de tuner) kan de instelling DM+ in het geheugen worden opgeslagen. De achterluidsprekers als subwoofer gebruiken — Versterking lage tonen achter Versterking lage tonen achter laat het basgeluid toenemen door de instelling van een laagdoorlaatfilter (pagina 18) op de achterluidsprekers toe te passen. Door middel van deze functie kunnen de achterluidsprekers werken als subwoofer als er geen subwoofer is aangesloten. 1 Druk tijdens ontvangst/weergave op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "RB ENH" wordt weergegeven en druk op de regelknop. 3 Verdraai de regelknop tot "RBE MODE" wordt weergegeven en druk vervolgens op de regelknop. 4 Draai aan de regelknop en kies uit "1", "2" of "3", en druk op de regelknop. 5 Druk op (BACK) om terug te keren naar het vorige scherm. Een subwoofer zonder een versterker gebruiken — rechtstreekse subwooferverbinding U kunt een subwoofer zonder versterker gebruiken door deze aan te sluiten op de achterluidsprekerkabel. Opmerking Sluit hiervoor een subwoofer van 4 - 8 ohm aan op een van de achterluidsprekerkabels. Sluit in dat geval geen luidspreker aan op de andere achterluidsprekerkabel. 1 Druk tijdens ontvangst/weergave op , verdraai de regelknop tot "SOUND" wordt weergegeven en druk vervolgens op de regelknop. 2 Verdraai de regelknop tot "SW DIREC" wordt weergegeven en druk op de regelknop. 3 Verdraai de regelknop tot "SW MODE" wordt weergegeven en druk vervolgens op de regelknop. 4 Draai aan de regelknop om "1", "2" of "3" te selecteren en druk op de regelknop. 5 Druk op (BACK) om terug te keren naar het vorige scherm.17 Raadpleeg pagina 18 voor meer informatie over het instellen van de fase, positie, frequentie van de laagdoorlaatfilter en curve van de laagdoorlaatfilter voor de subwoofer. Instelitems aanpassen 1 Druk op , verdraai de regelknop tot de gewenste categorie wordt weergegeven en druk op de regelknop. 2 Verdraai de regelknop tot het gewenste item wordt weergegeven en druk op de regelknop. 3 Selecteer de instelling door de regelknop te verdraaien en druk op de regelknop.* Het instellen is voltooid. 4 Druk op (BACK) om terug te keren naar het vorige scherm.

• Voor de CLOCK-ADJ- en BTM-instellingen is stap 4 niet nodig. De volgende items kunnen ingesteld worden, afhankelijk van de bron en de instelling: GENERAL: *1 Wanneer het apparaat is uitgeschakeld.*2 Wanneer FM wordt ontvangen.*3 Wanneer de tuner geselecteerd is.*4 Wanneer CD of USB geselecteerd is. SOUND: CLOCK-ADJ (klok aanpassen) (pagina 4) CAUT ALM*

(waarschuwingstoon) De waarschuwingstoon inschakelen: "ON", "OFF" (pagina 5). BEEP De pieptoon inschakelen: "ON", "OFF". AUTO OFF Automatisch uitschakelen na de gewenste tijd wanneer het apparaat is uitgeschakeld: "NO", "30S" (seconden), "30M" (minuten), "60M" (minuten). AUX-A*

Een andere audio-uitvoer kiezen: "SUB- OUT" (subwoofer), "REAR-OUT" (versterker). CT (kloktijd) De CT-functie inschakelen: "ON", "OFF" (pagina 9). REGIONAL*

De ontvangst beperken tot een specifieke regio: "ON", "OFF" (pagina 8). BTM*

ZAP TIME (Zappin-tijd) De afspeeltijd voor de ZAPPIN-functie selecteren. – "Z.TIME-1" (ongeveer 6 seconden), "Z.TIME-2" (ongeveer 15 seconden), "Z.TIME-3" (ongeveer 30 seconden). ZAP BEEP (Zappin-piep) Een pieptoon inschakelen tussen passages van tracks: "ON", "OFF". EQ7 PRESET (pagina 14) EQ7 SETTING (pagina 14) POSITION SET F/R POS (positie voor/achter instellen) (pagina 15) ADJ POSITION*

(positie aanpassen) (pagina 15)

(pagina 16) LOUDNESS (dynamische loudness) Hoge en lage tonen versterken voor helder geluid bij lagere volumeniveaus: "ON", "OFF". ALO (automatische niveau-aanpassing) Het volumeniveau van alle weergavebronnen aanpassen naar het optimale niveau: "ON", "OFF". RB ENH*

(subwoofer) SW LEVEL (subwooferniveau) Het subwoofervolume aanpassen: "+10 dB" – "0 dB" – "–10 dB". ("ATT" wordt weergegeven bij de laagste instelling.) SW PHASE (fase subwoofer) De fase van de subwoofer selecteren: "NORM", "REV". SW POS*

(subwooferpositie) De subwooferpositie selecteren: "NEAR", "NORMAL", "FAR". LPF FREQ (frequentie van laagdoorlaatfilter) De kantelfrequentie van de subwoofer selecteren: "50 Hz", "60 Hz", "80 Hz", "100 Hz", "120 Hz". LPF SLOP (steilheid laagdoorlaatfilter) De LPF-steilheid selecteren: "1", "2", "3".19 *1 Wordt niet weergegeven wanneer "SET F/R POS" ingesteld is op "OFF". *2 Als de audio-uitvoer is ingesteld op "SUB- OUT" (pagina 17). *3 Wordt niet weergegeven wanneer de tuner geselecteerd is. *4 Wanneer de audio-uitvoer ingesteld is op "REAR-OUT" en "SW DIREC" ingesteld is op "OFF". *5 Wanneer de audio-uitvoer ingesteld is op "REAR-OUT" en "RBE MODE" ingesteld is op "OFF". *6 Wanneer de AUX geselecteerd is. DISPLAY:

• Wanneer CD of USB geselecteerd is. HPF (hoogdoorlaatfilter) HPF FREQ (frequentie hoogdoorlaatfilter) De kantelfrequentie van de voor-/ achterluidspreker selecteren: "OFF", "50 Hz", "60 Hz", "80 Hz", "100 Hz", "120 Hz". HPF SLOP (steilheid hoogdoorlaatfilter) De HPF-steilheid selecteren (werkt alleen als HPF FREQ niet op "OFF" is ingesteld): "1", "2", "3". AUX VOL*

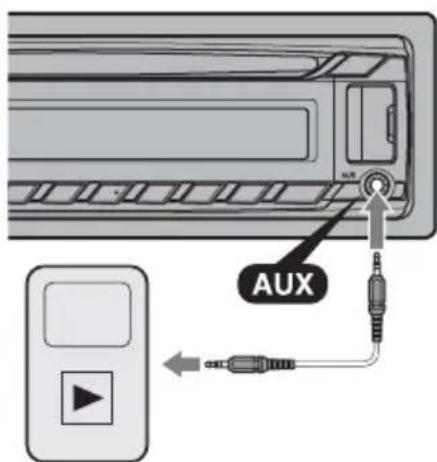

(AUX-volumeniveau) Het volumeniveau voor aangesloten randapparatuur aanpassen: "+18 dB" – "0 dB" – "–8 dB". Dankzij deze instelling is het niet nodig om het volumeniveau tussen bronnen aan te passen. DEMO (demonstratie) De demonstratie inschakelen: "ON", "OFF". DIMMER De helderheid van het scherm wijzigen: "ON", "OFF". AUTO SCR* (automatisch rollen) Lange items automatisch laten rollen: "ON", "OFF". M.DISPLAY (bewegingsdisplay) – "SA": bewegende patronen en spectrumanalyzer weergeven. – "OFF": het bewegingsdisplay uitschakelen.20 Optionele apparaten gebruiken Randapparatuur voor audio Door een optioneel draagbaar audioapparaat aan te sluiten op de AUX- ingang (stereominiaansluiting) op het apparaat en vervolgens de bron te selecteren, kunt u het audioapparaat beluisteren via de autoluidsprekers. Een draagbaar audioapparaat aansluiten 1 Schakel het draagbare audioapparaat uit. 2 Verlaag het volume op het apparaat. 3 Sluit het draagbare audioapparaat aan op het apparaat via een verbindingskabel (niet bijgeleverd)*.* Gebruik een rechte stekker. Het volumeniveau aanpassen Pas het volume voor elk aangesloten audioapparaat aan voordat u het afspelen start. 1 Verlaag het volume op het apparaat. 2 Druk herhaaldelijk op tot "AUX" wordt weergegeven. 3 Start het afspelen op het draagbare audioapparaat met een niet te hard volume. 4 Stel uw gebruikelijke luistervolume in op het apparaat. 5 Pas het ingangsniveau aan (pagina 19).21 Aanvullende informatie Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.• Laat het voorpaneel of audioapparaten niet achter in de auto. Deze kunnen beschadigd raken door de hoge temperaturen van direct zonlicht.• De elektrisch bediende antenne schuift automatisch uit. Condensvorming Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u ongeveer een uur tot het apparaat is gedroogd; anders kan de werking van het apparaat worden verstoord. Hoge geluidskwaliteit behouden Mors geen vloeistof op het apparaat of de discs. Opmerkingen over discs
• Stel een disc niet bloot aan direct zonlicht of warmtebronnen, zoals die van de verwarming in de auto, en laat een disc niet achter in een auto die in de volle zon staat geparkeerd.• Veeg een disc van het midden naar de buitenrand schoon met een doekje voordat u deze afspeelt. Gebruik geen oplosmiddelen zoals benzine, thinner en in de handel verkrijgbare reinigingsmiddelen.• Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD-norm (Compact Disc). DualDiscs en sommige muziekdiscs die zijn gecodeerd met copyrightbeveiligingstechnologieën voldoen niet aan de CD-norm (Compact Disc) en kunnen daarom mogelijk niet worden afgespeeld met dit apparaat.• Discs die NIET kunnen worden afgespeeld met dit apparaat– Discs waarop labels, stickers, tape of papier zijn geplakt. Hierdoor kan de werking worden verstoord of de disc worden beschadigd.– Discs met afwijkende vormen (bijvoorbeeld hart, vierkant, ster). Als u dit toch probeert, kan het apparaat worden beschadigd.–8 cm-discs. Opmerkingen over CD-R's/CD-RW's

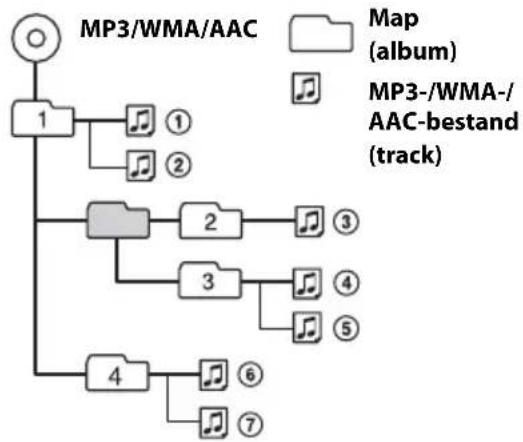

• Het maximumaantal: (alleen CD-R/CD-RW)– mappen (albums): 150 (inclusief hoofdmap)– bestanden (tracks) en mappen: 300 (mogelijk minder dan 300 als de map-/bestandsnaam veel tekens bevat)– tekens die kunnen worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo)• Als een disc met Multi Session (meerdere sessies) begint met een CD-DA-sessie, wordt deze herkend als een CD-DA-disc en worden andere sessies niet afgespeeld.• Discs die NIET kunnen worden afgespeeld met dit apparaat– CD-R's/CD-RW's met slechte opnamekwaliteit.– CD-R's/CD-RW's die zijn opgenomen met een incompatibel opnameapparaat.–CD-R's/CD-RW's die onjuist zijn gefinaliseerd.– CD-R's/CD-RW's die niet zijn opgenomen in de muziek-CD-indeling of MP3-indeling conform ISO9660 Level 1/Level 2, Joliet/Romeo of Multi Session (meerdere sessies).22 Afspeelvolgorde van MP3-/ WMA-/AAC-bestanden Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-handelaar. Onderhoud Aansluitingen schoonmaken De werking van het apparaat kan worden verstoord als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 5) los te maken en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet te veel kracht. Anders kunnen de aansluitingen worden beschadigd.Opmerkingen• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp. Technische gegevens Tuner

Afstembereik: 87,5 – 108,0 MHzAntenne-aansluiting: Aansluiting voor externe antenneTussenfrequentie: 25 kHzBruikbare gevoeligheid: 8 dBfSelectiviteit: 75 dB bij 400 kHzSignaal/ruis-afstand: 80 dB (stereo)Scheiding: 50 dB bij 1 kHzFrequentiebereik: 20 – 15.000 HzMW/LWAfstembereik: MW: 531 – 1.602 kHzLW: 153 – 279 kHzAntenne-aansluiting: Aansluiting voor externe antenneTussenfrequentie: 9.124,5 kHz of 9.115,5 kHz/4,5 kHzGevoeligheid: MW: 26 μV, LW: 45 μV CD-speler Signaal/ruis-afstand: 120 dBFrequentiebereik: 10 – 20.000 HzSnelheidsfluctuaties: minder dan meetbare waarden USB-speler Interface: USB (Full-speed)Maximale voeding: 1 A Versterker Uitgang: luidsprekeruitgangenLuidsprekerimpedantie: 4 – 8 ohm Maximaal uitgangsvermogen: 52 W × 4 (bij 4 ohm) Algemeen Uitgangen: Audio-uitgangen (achter/sub-schakelbaar)Aansluiting elektrische antenne/versterker (REM OUT)Ingangen: AfstandsbedieningsingangAntenne-ingangAUX-ingang (stereominiaansluiting)USB-poortVoeding: 12 V gelijkstroom accu (negatieve aarde) Afmetingen: ongeveer 178 × 50 × 177 mm (b/h/d) Montageafmetingen: Ongeveer 182 × 53 × 160 mm (b/h/d) Gewicht: ongeveer 1,2 kg Map (album)MP3-/WMA-/AAC-bestand (track)MP3/WMA/AAC23 Bijgeleverde accessoires: Onderdelen voor installatie en aansluitingen (1 set)Optionele accessoires/apparatuur: Afstandsbediening: RM-X114 Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw Sony- handelaar. Neem contact op met uw Sony- handelaar voor meer informatie. Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving. Problemen oplossen De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen. Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren. Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u in de handleiding voor installatie/aansluitingen geleverd bij dit apparaat. Als het probleem niet is opgelost, gaat u naar de ondersteuningssite op het achterblad. Algemeen Het apparaat wordt niet van stroom voorzien. Controleer de aansluiting of de zekering. De elektrisch bediende antenne schuift niet uit. De elektrisch bediende antenne heeft geen relaisdoos. Geen geluid. De ATT-functie is ingeschakeld. De positie van de faderregelaar "FADER" is niet ingesteld op een systeem met 2 luidsprekers. Geen pieptoon. De pieptoon is uitgeschakeld (pagina 17). Er is een optionele versterker aangesloten en u gebruikt de ingebouwde versterker niet. De geheugeninhoud is gewist. De voedingskabel of de accu is losgekoppeld of niet juist aangesloten. Het apparaat is gereset. – Sla opnieuw op in het geheugen. Opgeslagen zenders en de juiste tijd zijn gewist. De zekering is doorgebrand. Maakt geluid wanneer de stand van het contactslot wordt gewijzigd. De kabels zijn niet goed verbonden met de voedingsaansluiting voor accessoires van de auto. Tijdens het afspelen of radio-ontvangst wordt de demonstratie gestart. Als er 5 minuten geen handeling wordt uitgevoerd en "DEMO-ON" is ingesteld, wordt de demonstratie gestart. – Stel "DEMO-OFF" in (pagina 19). Het display verdwijnt van/verschijnt niet in het display-venster. De dimmer is ingesteld op "DIM-ON" (pagina 19). Het scherm verdwijnt als u op drukt en deze toets ingedrukt houdt. –Houd op het apparaat ingedrukt tot het display verschijnt. De aansluitingen zijn vuil (pagina 22). De Auto Off-functie werkt niet. Het apparaat is ingeschakeld. De Auto Off- functie wordt geactiveerd nadat het apparaat is uitgeschakeld. – Schakel het apparaat uit. De bedieningstoetsen werken niet. De disc wordt niet uitgeworpen. Druk langer dan 2 seconden op en (BACK)/. De geheugeninhoud is gewist. Reset het apparaat voor uw eigen veiligheid niet tijdens het rijden.24 Radio-ontvangst De zenders kunnen niet worden ontvangen. Het geluid is gestoord. De aansluiting is niet juist. – Controleer de aansluiting van de auto- antenne. – Als de automatische antenne niet uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antenne. Er kan niet worden afgestemd op voorkeuzezenders. Sla de juiste frequentie op in het geheugen. Het signaal van de uitzending is te zwak. Er kan niet automatisch worden afgestemd op zenders. Het signaal van de uitzending is te zwak. – Stem handmatig af. RDS SEEK begint na enkele seconden afspelen. De zender is geen TP-zender of heeft een zwak signaal. – Schakel TA uit (pagina 8). Geen verkeersinformatie. Schakel TA in (pagina 8). De zender is een TP-zender, maar zendt toch geen verkeersinformatie uit. – Stem af op een andere zender. PTY geeft "- - - - - - - -" weer. De huidige zender is geen RDS-zender. Geen RDS-gegevens ontvangen. De zender geeft het programmatype niet door. De programmaservicenaam knippert. Er is geen alternatieve frequentie voor de huidige zender. –Druk op +/– terwijl de programmaservicenaam knippert. "PI SEEK" wordt weergegeven en het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma- identificatie). CD's afspelen Het lukt niet de CD te plaatsen. Er zit al een CD in het apparaat. Er is te veel kracht gebruikt bij het plaatsen van de CD of de CD is niet goed geplaatst. De CD wordt niet afgespeeld. CD defect of vuil. De CD-R's/CD-RW's zijn niet geschikt voor audiogebruik (pagina 21). MP3-/WMA-/AAC-bestanden kunnen niet worden afgespeeld. De disc is niet compatibel met de MP3-/ WMA-/AAC-indeling en -versie. Ga naar de ondersteuningssite voor meer informatie over discs en indelingen die kunnen worden afgespeeld. MP3-/WMA-/AAC-bestanden worden minder snel afgespeeld dan andere bestanden. Bij de volgende discs duurt het langer voordat het afspelen wordt gestart: – discs opgenomen met een ingewikkelde structuur. – discs die in Multi Session (meerdere sessies) zijn opgenomen. – discs waaraan gegevens kunnen worden toegevoegd. De display-items rollen niet. Bij sommige discs met heel veel tekens zullen de tekens mogelijk niet rollen. "AUTO SCR" is ingesteld op "OFF". – Stel "A.SCRL-ON" in (pagina 19). –Houd (SCRL) ingedrukt. Het geluid verspringt. Het apparaat is niet goed geïnstalleerd. – Installeer het apparaat in een hoek van minder dan 45° op een stabiele plaats in de auto. CD defect of vuil.25 USB afspelen U kunt items niet via een USB-hub afspelen. Dit apparaat kan geen USB-apparaten via een USB-hub herkennen. Items kunnen niet worden afgespeeld. Een USB-apparaat functioneert niet. – Sluit het opnieuw aan. Het duurt langer voordat een USB-apparaat wordt afgespeeld. Het USB-apparaat bevat bestanden met een ingewikkelde boomstructuur. Het geluid wordt onderbroken. Het geluid kan worden onderbroken bij een hoge bitsnelheid van meer dan 320 Kbps. Foutmeldingen/berichten CHECKING Het apparaat controleert de aansluiting van een USB-apparaat. – Wacht tot de controle van de aansluiting is voltooid. ERROR De disc is vuil of is omgekeerd geplaatst. – Reinig de disc of plaats deze op de juiste manier. Er is een lege disc in het apparaat geplaatst. De disc kan niet worden afgespeeld wegens een probleem. – Plaats een andere disc. Het USB-apparaat is niet automatisch herkend. – Sluit het opnieuw aan. Druk op als u de disc wilt verwijderen. FAILURE De luidsprekers of versterkers zijn niet correct aangesloten. – Raadpleeg de handleiding voor installatie/ aansluitingen van dit model en controleer de aansluitingen. HUB NO SUPRT (geen hub-ondersteuning) Een USB-hub wordt niet ondersteund door dit apparaat. NO AF (geen alternatieve frequenties) Er is geen alternatieve frequentie voor de huidige zender. –Druk op +/– terwijl de programmaservicenaam knippert. Het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie). ("PI SEEK" wordt weergegeven.) NO DEV (geen apparaat) "USB" is geselecteerd als bron terwijl er geen USB-apparaat is aangesloten. Een USB- apparaat of een USB-kabel is losgeraakt tijdens het afspelen. – Het is belangrijk dat u een USB-apparaat en een USB-kabel aansluit. NO MUSIC De disc of het USB-apparaat bevat geen muziekbestanden. – Plaats een muziek-CD in het apparaat. – Sluit een USB-apparaat aan waarop muziekbestanden staan. NO NAME Er is geen naam voor de disc/artiest/track of het album naar de track geschreven. NO TP Het apparaat blijft zoeken naar beschikbare TP-zenders. OFFSET Er is wellicht een interne storing. – Controleer de verbinding. Vraag uw Sony- handelaar advies als de foutmelding in het display blijft staan. OVERLOAD Het USB-apparaat is overbelast. – Koppel het USB-apparaat los en wijzig de bron met . – Dit geeft aan dat het USB-apparaat buiten gebruik is of dat een apparaat is aangesloten dat niet wordt ondersteund. PUSH EJT (drukken op uitwerpen) De disc kan niet worden uitgeworpen. –Druk op (uitwerpen).26 READ Alle track- en albuminformatie op de disc wordt gelezen. – Wacht totdat het lezen is voltooid en het afspelen automatisch wordt gestart. Afhankelijk van de discstructuur kan dit meer dan een minuut duren. USB NO SUPRT (geen USB-ondersteuning) Het aangesloten USB-apparaat wordt niet ondersteund. – Ga naar de ondersteuningssite voor meer informatie over de compatibiliteit van het USB-apparaat. "" of "" Tijdens het snel terug- of vooruitspoelen hebt u het begin of het einde van de disc bereikt en nu kunt u niet verder.

Het teken kan niet worden weergegeven met het apparaat. Vraag uw Sony-handelaar advies als deze oplossingen niet helpen. Als u het apparaat ter reparatie wegbrengt omdat CD's niet goed worden afgespeeld, kunt u het best de disc meenemen waarmee het probleem is begonnen.©2012 Sony Corporation Printed in Thailand http://www.sony.net/ http://support.sony-europe.com/ www.sony-europe.com/myproducts
