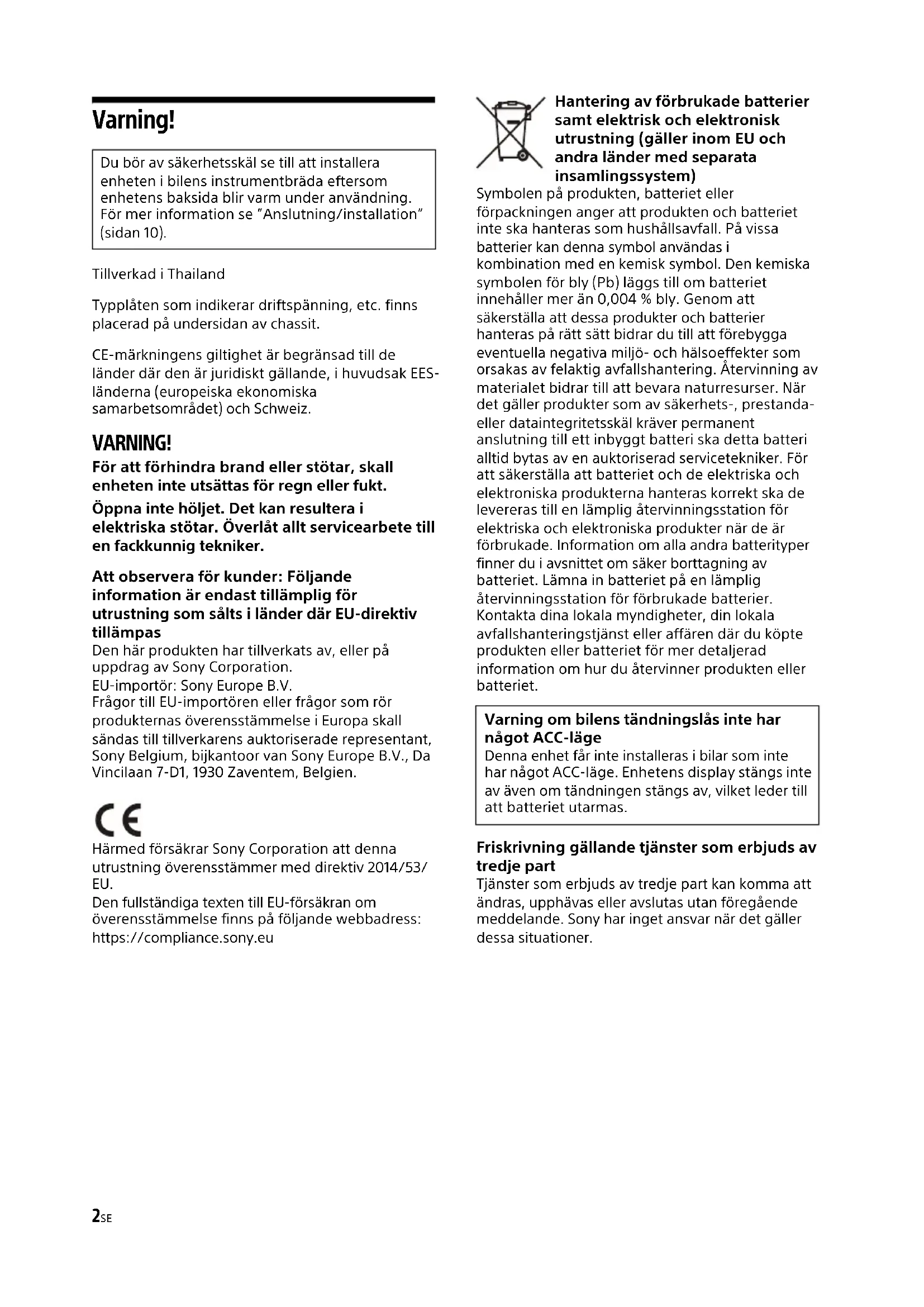

PROGRAMVARA. Kära kund! Denna produkt innehåller en radiosändare. Enligt UNECE-bestämmelserna nr. 10 kan en fordonstillverkare ålägga vissa villkor för installation av radiosändare i fordon. Kontrollera fordonets bruksanvisning eller kontakta fordonstillverkaren eller återförsäljaren innan du installerar denna produkt i fordonet. Nödsamtal Denna BLUETOOTH-handsfree för bil och den elektroniska enheten som är ansluten till handsfree drivs via radiosignaler, mobila och fasta nätverk samt användarprogrammerad funktion, vilket inte kan garantera anslutning under alla förhållanden. Du bör därför inte enbart förlita dig på en elektronisk enhet för nödvändig kommunikation (t.ex. vid medicinska nödsituationer). Om BLUETOOTH-kommunikation

• Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Stäng av denna enhet och andra BLUETOOTH-enheter på följande platser, eftersom det finns risk för att de orsakar olyckor. – Där lättantändlig gas förekommer: sjukhus, tåg, flygplan och bensinstationer – I närheten av automatiska dörrar och brandlarm

• Denna enhet klarar de säkerhetskrav som ingår i BLUETOOTH-standarden för att skapa en säker anslutning när trådlös BLUETOOTH-teknik används, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig vid kommunikation med trådlös BLUETOOTH- teknik.

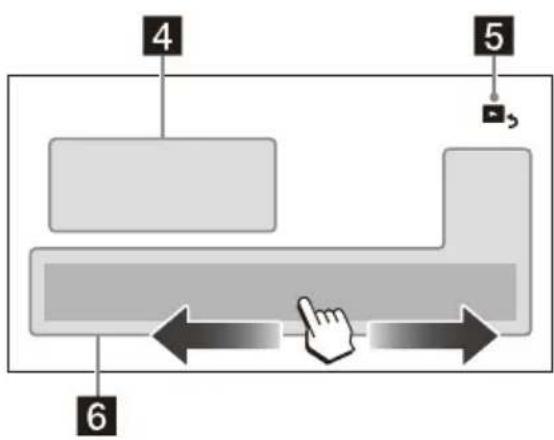

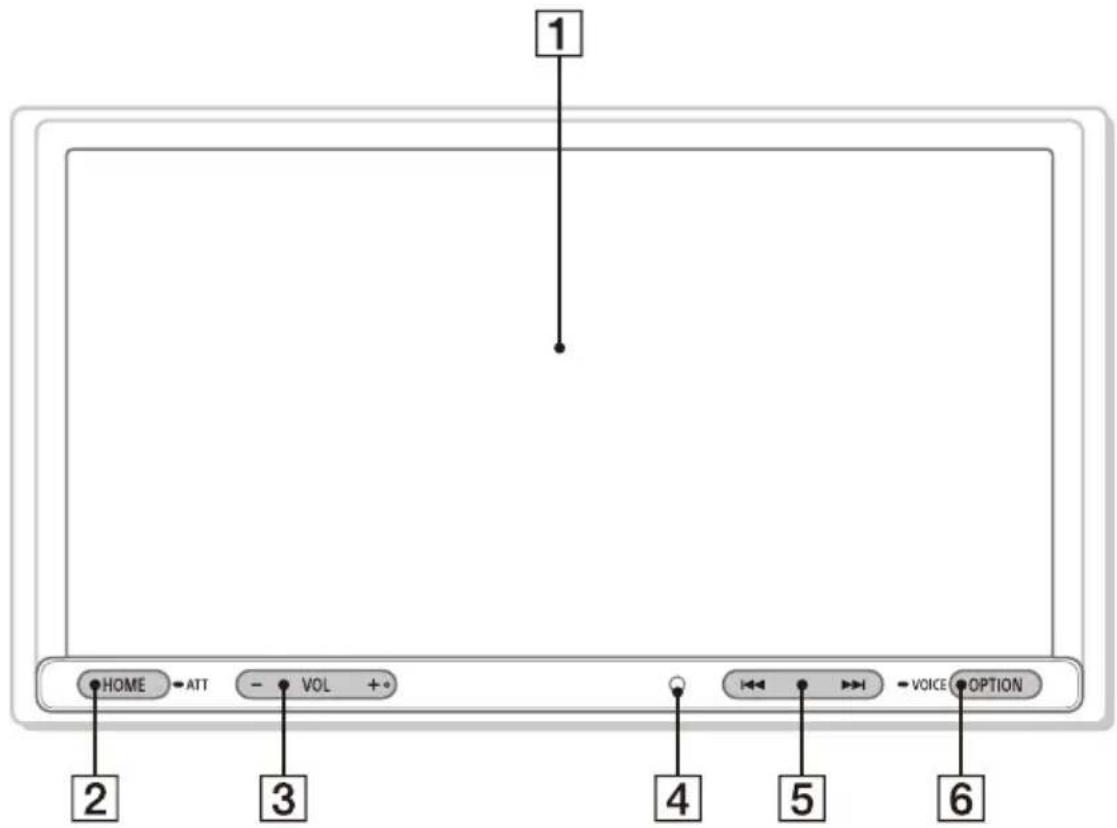

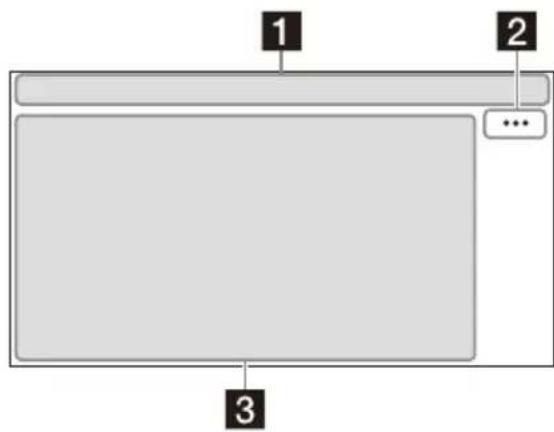

• Vi kan inte hållas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH-kommunikation. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare. Viktigt meddelande!4SE Huvudenhet VOL (volym) +-knappen har en taktil punkt. Display/pekskärm HOME HOME-skärmen visas (sidan 5). ATT (dämpa) Håll intryckt i 1 sekund för att dämpa ljudet. För att avbryta trycker du på knappen igen eller på VOL +. VOL (volym) +/– Mottagare för fjärrkontrollen / (föregående/nästa) Funktionerna skiljer sig åt beroende vald källa: – [Radio]/[DAB+]: välj en förinställd station. – [USB]/[Bluetooth]: hoppa till föregående/ nästa fil. Håll intryckt för att: – [Radio]: ställa in en station automatiskt (SEEK+/SEEK–). – [DAB+]: välj en station (när [Seek By] är inställt på [A-Z])/sök efter en station (när [Seek By] är inställt på [Station Gp]). – [USB]/[Bluetooth]: snabbspola bakåt/framåt. OPTION OPTION-skärmen visas (sidan 5). VOICE Håll intryckt för att aktivera röstkommandofunktionen för Apple CarPlay och Android Auto™. Guide till delar och kontroller5SE Skärmvisning Uppspelningsskärm: HOME-skärm: OPTION-skärm: Statusindikator (källalternativ) Öppnar menyn för källalternativ. Tillgängliga alternativ skiljer sig åt beroende på källan. Tillämpningsspecifikt område Visar uppspelningskontroller/-indikationer eller visar enhetens status. Visade alternativ skiljer sig åt beroende på källan. Klocka Visar tiden som ställts in under inställning av datum/tid. (återgå till uppspelningsskärmen) Växlar från HOME-skärmen till uppspelningsskärmen. Tangenter för val av källa och inställningar Ändrar källa eller gör olika inställningar. Rulla för att välja inställningsikonen eller andra ikoner. Tryck på den källikon du vill välja. Tänds när ljudet dämpas. Tänds när AF (alternativa frekvenser) är tillgängligt. Tänds när aktuell trafikinformation (TA: Trafikmeddelanden) är tillgängligt. Tänds när ett DAB-meddelande är tillgängligt. Indikerar signalstyrka för DAB-radion. Tänds när Bluetooth®-signalen är aktiverad. Blinkar när anslutning pågår. Tänds när det går att spela upp på ljudenheten genom att aktivera A2DP (Advanced Audio Distribution Profile). Tänds när det går att ringa handsfreesamtal genom att aktivera HFP (Handsfree Profile). Indikerar signalstyrka för ansluten mobiltelefon. Indikerar återstående batteritid för ansluten mobiltelefon. Android Auto Apple CarPlay Radio DAB+ Bluetooth Phone USB WebLink A/V IN Rear Camera Settings6SE Tangenter för val av ljud Ändrar ljudet. (standby) Växlar enheten till standbyläge (USB-laddning fungerar fortfarande). Tryck på valfri knapp för att återuppta. (skärm avstängd) Stänger av skärmen. Tryck på valfri del av skärmen för att starta den igen om den är avstängd. (EXTRA BASS) Ändrar EXTRA BASS-inställningen. (EQ10/subwoofer) Ändrar inställning för EQ10/subwoofer. Koppla samman med en BLUETOOTH-enhet När en BLUETOOTH-enhet ansluts för första gången krävs en ömsesidig registrering (som kallas ”ihopparning”). Genom ihopparningen kan denna enhet och andra enheter känna igen varandra. 1 Tryck på HOME, tryck sedan på [Settings] [Bluetooth] [Bluetooth Connection] [ON] [Pairing]. blinkar när enheten befinner sig i standbyläge för ihopparning. 2 Utför ihopparning på BLUETOOTH-enheten för att identifiera denna enhet. 3 Välj namnet på din modell som visas i BLUETOOTH-enhetens teckenfönster*. När ihopparningen är gjord lyser med ett fast sken.

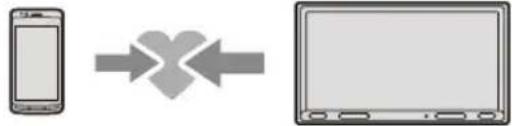

• Om du måste ange en kodnyckel på BLUETOOTH-enheten anger du [0000]. Avbryta demonstrationsläget 1 Tryck på HOME, tryck sedan på [Settings]. 2 Tryck på [General], sedan på [Demo] för att ställa in på [OFF]. 3 Tryck två gånger på (tillbaka) för att avsluta inställningsmenyn. Uppdatera den fasta programvaran Se supportsidan och följ sedan anvisningarna online för att uppdatera den fasta programvaran. URL: https://www.sony.eu/support Obs! Ta inte bort USB-enheten under uppdateringen. Grundläggande funktioner7SE Försiktighetsåtgärder

• Antennen matas ut automatiskt.

• När du lämnar över enheten till annan ägare eller gör dig av med bilen med enheten installerad, måste alla inställningar initieras till fabriksinställningar genom att utföra fabriksinställning.

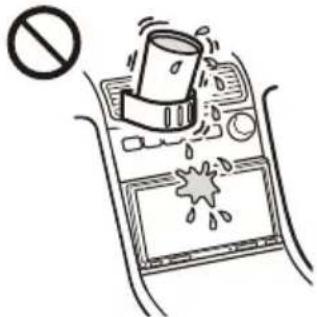

• Undvik att skvätta vätska på enheten. Noteringar gällande säkerhet

• Lokala trafiklagar och -bestämmelser måste följas.

• Vid körning – Titta inte på eller manövrera enheten eftersom det kan leda till att du distraheras och orsakar en olycka. Parkera bilen på en säker plats för att titta på eller manövrera enheten. – Använd inte inställningsfunktionen eller någon annan funktion som kan ta bort din uppmärksamhet från vägen. – När du backar bilen bör du vända dig om och titta noggrant runt omkring bilen för din säkerhet, även om den bakåtriktade kameran är ansluten. Lita inte helt på den bakåtriktade kameran.

• Vid manövrering – För inte in dina händer, fingrar eller främmande föremål i enheten eftersom det kan leda till personskada eller skada på enheten. – Förvara små delar utom räckhåll för barn. – Se till att använda säkerhetsbälten för att undvika skada vid händelse av att bilen plötsligt rör sig på ett oväntat sätt. Noteringar om LCD-skärmen

• Utsätt inte LCD- skärmen för vatten eller vätskor av något slag. Detta kan orsaka ett fel.

• Tryck inte för hårt på LCD-skärmen eftersom det kan leda till att bilden förvrängs eller orsaka funktionsfel (dvs. bilden blir otydlig eller LCD-skärmen skadas).

• Tryck inte på skärmen annat än med dina fingrar eftersom det kan skada LCD-skärmen.

• Rengör LCD-skärmen med en torr, mjuk trasa. Använd inte lösningsmedel som bensin, thinner, speciella rengöringsmedel eller antistatiska sprejer.

• Enheten får inte användas utanför temperaturintervallet 0 ºC till 40 ºC.

• Det kan hända att bilden inte syns tydligt om bilen parkeras på en kall eller varm plats. Skärmen skadas däremot inte och bilden blir tydlig när temperaturen i bilen blir normal.

• Några fasta blå, röda eller gröna punkter kan dyka upp på skärmen. Dessa kallas för ”ljusa punkter” och är något som kan ske med LCD-skärmar. LCD- skärmen är en precisionstillverkad enhet med fler än 99,99 % av segmenten funktionsdugliga. Det finns däremot en risk att en liten procentandel (vanligtvis 0,01 %) av segmenten inte lyser som de ska. Detta stör däremot inte visningen. Noteringar om pekskärmen

• Enheten använder en motståndskraftig pekskärm. Tryck på skärmen direkt med fingerspetsen.

• Denna enheten stöder inte flertrycksfunktion.

• Tryck inte på skärmen med vassa föremål som t.ex. en nål, penna eller fingernageln. Det går inte att använda en stylus-penna med denna enhet.

• Låt inte pekskärmen komma i kontakt med några föremål. Om du rör vid skärmen med annat än din fingerspets kan det hända att enheten inte svarar på rätt sätt.

• Utsätt inte enheten för starka stötar eftersom skärmen är gjord av glasmaterial. Om skärmen skulle råka spricka eller gå sönder får du inte röra vid den del som är trasig, eftersom det kan leda till personskada.

• Håll andra elektriska enheter borta från pekskärmen. De kan göra så att pekskärmen slutar fungera. Övrig information Förhindra olyckor Bilder visas endast när du parkerat bilen och dragit åt handbromsen. Om bilen rör sig under videouppspelning visas följande försiktighetsmeddelande och det går inte att se på videon. [Video blocked for your safety.] Manövrera inte enheten eller titta på skärmen under bilkörning.8SE

• Kompatibla iPhone-modeller: iPhone SE (2:a generationen), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

• Användning av ”Made for Apple”-märket betyder att ett tillbehör har utformats för anslutning specifikt till Appleprodukter som identifieras på märket och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple är inte ansvarig för enhetens funktion eller överensstämmelse med säkerhets- och myndighetsstandard. Om detta tillbehör används med en Apple-produkt kan det påverka den trådlösa prestandan. Denna produkt innehåller programvara som Sony använder under ett licensavtal med ägaren av upphovsrätten. Upphovsrättens ägare kräver att vi meddelar innehållet i detta programvaruavtal till våra kunder. För mer information om programvarulicenser kan du välja [Settings] [General] [Open Source Licenses]. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna bruksanvisning ska du kontakta närmaste Sony- återförsäljare. Tekniska data Skärm Bildskärmstyp: bred LCD-skärm i färg Mått: 17,6 cm/ 6,95 tum System: TFT aktiv matris Antal bildpunkter: 1 152 000 bildpunkter (800 × 3 (RGB) × 480) Färgsystem: Automatiskt val av PAL/NTSC för CAMERA IN- terminal Radio DAB/DAB+ Inställningsomfång: 174,928 MHz - 239,200 MHz Antennterminal: Extern antennanslutning

Inställningsomfång: 87,5 MHz – 108,0 MHz Användningskänslighet: 7 dBf Signal-till-brus-förhållande: 70 dB (mono) Separation vid 1 kHz: 45 dB

Inställningsomfång: 531 kHz – 1 602 kHz Känslighet: 32 μV USB-spelare Gränssnitt: USB (full hastighet) Maximal ström: 1,5 A A/V IN Färgsystem: Automatiskt val av PAL/NTSC för A/V IN-kontakt Trådlös kommunikation Kommunikationssystem: BLUETOOTH-standard version 3.0 Utgång: BLUETOOTH-standard strömklass 2 (max. ledningsbunden +1 dBm) Maximalt kommunikationsavstånd*

A2DP (Advanced Audio Distribution Profile) 1.3 AVRCP (Audio Video Remote Control Profile) 1.3 HFP (Handsfree Profile) 1.6 PBAP (Phone Book Access Profile) 1.1 Motsvarande kodec: SBC, AAC *1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enheter, magnetfält runt mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennens prestanda, operativsystem, programvara m.m. *2 BLUETOOTH-standardprofiler visar anledningen till BLUETOOTH-kommunikation mellan enheter. Om iPhone Notering om licensen9SE Förstärkare Utgångar: högtalarutgångar Högtalarimpedans: 4 Ω – 8 Ω Maximal uteffekt: 55 W × 4 (vid 4 Ω) Allmänt Strömkrav: bilbatteri på 12 V DC (negativ jordning) Märkströmförbrukning: 10 A Mått: Ca. 178 mm × 100 mm × 139 mm (b/h/d) Monteringsmått: Ca. 182 mm × 111 mm × 120 mm (b/h/d) Vikt: Ca. 1,0 kg Förpackningens innehåll: Huvudenhet (1) Delar för installation och anslutningar (1 uppsättning) Be din återförsäljare om mer information. Rätt till ändring av design och specifikationer förbehålles. Bluetooth®-märket och dess logotyper är registrerade varumärken som ägs av Bluetooth SIG, Inc. och användning av sådana märken sker på licens från Sony Group Corporation och dess dotterbolag. Andra varumärken och varunamn tillhör respektive ägare. Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Denna produkt är skyddad av viss immateriell egendomsrätt som tillhör Microsoft Corporation. Användning eller distribution av sådan teknik utanför produkten är inte tillåten utan licens från Microsoft eller ett auktoriserat Microsoft- dotterbolag. Apple och iPhone är varumärken som tillhör Apple Inc., registrerat i USA och i andra länder. Apple CarPlay är ett varumärke som tillhör Apple Inc. Android Auto är ett varumärke som tillhör Google LLC. WebLink är ett registrerat varumärke som tillhör Abalta Technologies, Inc. i USA och är ett varumärke i andra länder. Alla andra varumärken är varumärken som tillhör sina respektive ägare. Upphovsrätt10SE Försiktighet

• Denna enhet får inte installeras i bilar som inte har något ACC-läge. Enhetens display stängs inte av även om tändningen stängs av, vilket leder till att batteriet utarmas.

• Dra alla jordade kablar till en gemensam jordningspunkt.

• Låt inte kablarna fastna under en skruv eller i rörliga delar (t.ex. sätesrälsen).

• För att undvika kortslutning måste du vrida av bilens tändning innan anslutningar görs.

• Anslut nätkablarna till enheten och högtalarna innan de ansluts till nätkontakten.

• Av säkerhetsskäl bör du isolera eventuella lösa kablar som inte ansluts med eltejp.

• Välj monteringsplatsen med omsorg så att inte enheten stör din normala körning.

• Undvik att installera enheten på platser där det finns mycket damm, smuts, kraftiga vibrationer eller höga temperaturer, t.ex. i direkt solljus eller i närheten av varmluftsutsläpp.

• Använd bara de medföljande fästena för en trygg och säker installation. Notering gällande nätkabeln (gul)När denna enhet ansluts tillsammans med andra stereokomponenter måste amperetalet för bilkretsen, som enheten är ansluten till, vara högre än summan för varje komponents säkringsstyrka.Notering gällande installation i bilar med start-stoppsystemEnheten kan startas om när motorn startas via start-stoppsystemet. Stäng i sådana fall av bilens start-stoppsystem.Notering gällande installation i bilar med elektriskt handbromssystemFör bilar med elektriskt handbromssystem kan det hända att vissa relaterade funktioner (t.ex. videoblockeringsfunktionen) inte fungerar som den ska. Justering av monteringsvinkel Justera monteringsvinkeln till mindre än 30°. Lista över delar för installation

• Denna lista över delar innehåller inte allt i förpackningen.

• Monteringshylsan är monterad på enheten vid leverans. Använd frigöringsnycklarna för att ta bort monteringshylsan från enheten, innan enheten installeras. För mer information, se ”Ta bort monteringshylsan” (sidan 15).

• Behåll frigöringsnycklarna för framtida användning eftersom de kommer att behövas om du monterar bort enheten från bilen. Anslutning/installation Nätkablar (1) Monteringsskruvar (5 × max. 9 mm) (4) Mikrofon (1) Monteringsplatta (1) Dubbelsidig tejp (1) Monteringshylsa (1) Avslutningslist (1) Frigöringsnycklar (2)11SE Anslutning FUSE 10A A/V IN

från en fjärrkontroll till ratten*

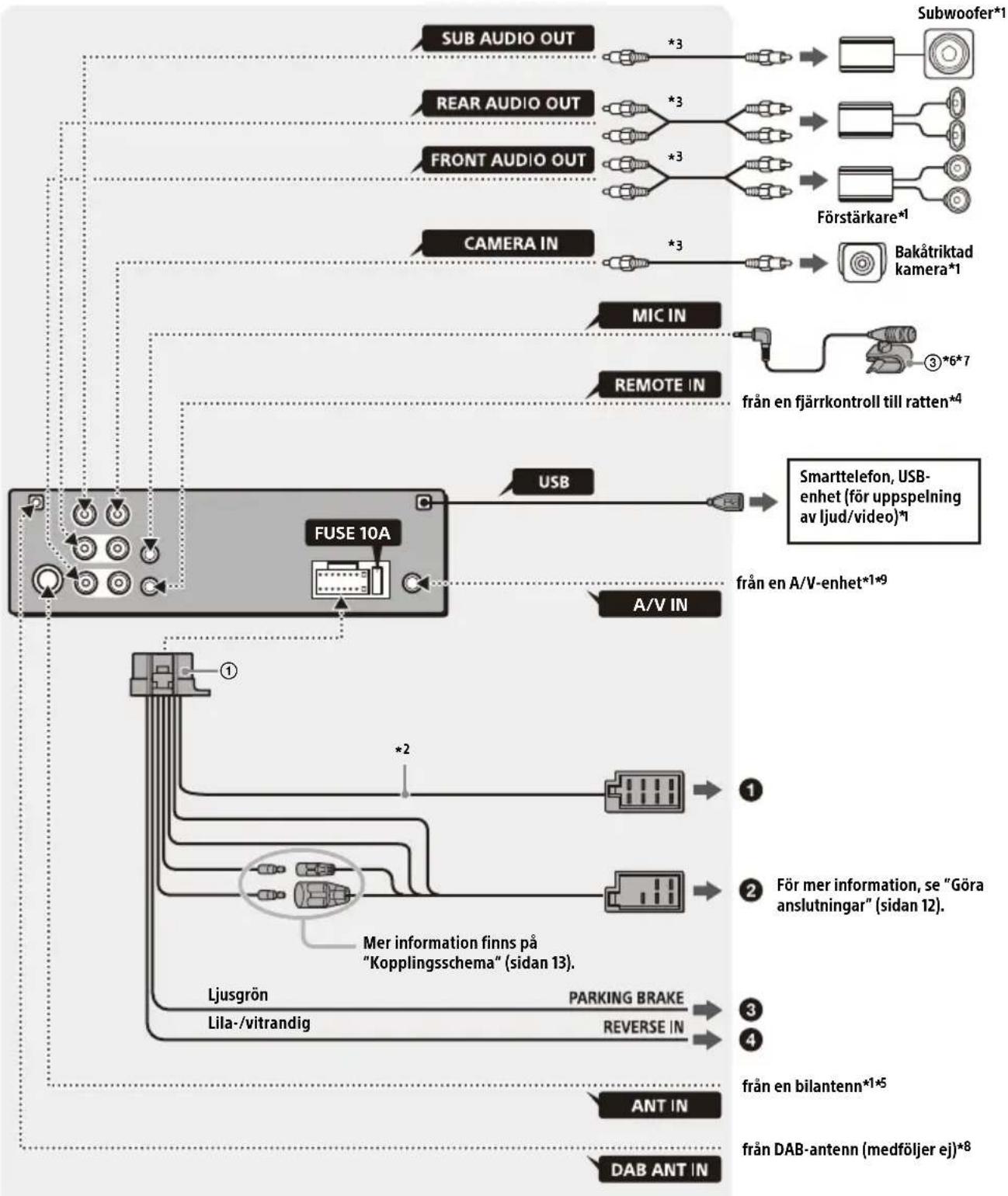

Ljusgrön Lila-/vitrandig För mer information, se ”Göra anslutningar” (sidan 12). Mer information finns på ”Kopplingsschema” (sidan 13).

Smarttelefon, USB- enhet (för uppspelning av ljud/video)*

från DAB-antenn (medföljer ej)*

• Isolera ledningar med ett skydd eller tejp för att förhindra kortslutning.

• Notera att enheten kan skadas om den ansluts felaktigt eller om ledningarna kortsluts. från en A/V-enhet*

912SE *1 Medföljer ej *2 Högtalarimpedans: 4 Ω till 8 Ω × 4 *3 RCA-stiftkabel (medföljer ej) *4 Använd en adapter för fjärrkontrollen till ratten (medföljer ej) beroende på vilken typ av bil du har. Mer information om att använda fjärrkontrollen till ratten finns under ”Använda fjärrkontrollen till ratten” (sidan 14). *5 Använd en adapter (medföljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har. *6 Dra mikrofonkabeln så att den inte hindrar din körförmåga, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras på golvet där du har fötterna. *7 Mer information om att installera mikrofonen finns på ”Installera mikrofonen” (sidan 13). *8 Ställ in [Antenna Power] på [ON] (standard) eller [OFF] beroende på vilken typ av DAB-antenn (medföljer ej) som används. Max. strömstyrka 0,1 A *9 Mer information om att använda en A/V-enhet finns under ”Använda en A/V-enhet” (sidan 14). Om du har en antenn utan reläbox kan det hända att antennen skadas om du ansluter enheten via medföljande nätkablar . Till bilens högtalaranslutning Till bilens nätkontakt Till handbromsens brytarkabel Monteringsplatsen för handbromsens brytarkabel beror på vilken typ av bil du har. Se till att ansluta handbromsens kabel (ljusgrön) bland nätkablarna till handbromsens brytarkabel. Till +12 V-strömuttaget på bilens bakre lampkabel (endast vid anslutning av bakåtriktad kamera) Anslutning av bakåtriktad kamera Den bakåtriktade kameran (medföljer ej) måste installeras före användning. Minnesbehållningsanslutning När den gula nätkabeln är ansluten kommer strömförsörjning alltid att ske till minneskretsen även när tändningen är avstängd. Högtalaranslutning

• Stäng av enheten innan högtalarna ansluts.

• Använd högtalare med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada. Göra anslutningar

Bakre högtalare (höger) Lila

Främre högtalare (höger) Grå

Främre högtalare (vänster) Vit 6 Vit-/svartrandig

Bakre högtalare (vänster) Grön 8 Grön-/svartrandig

kontinuerlig strömförsörjning Gul

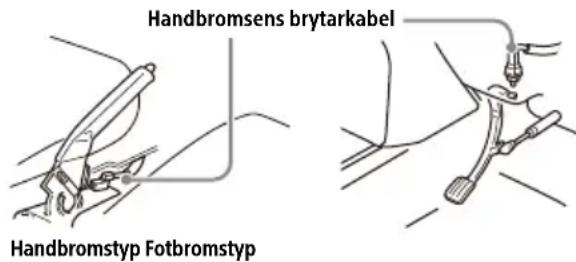

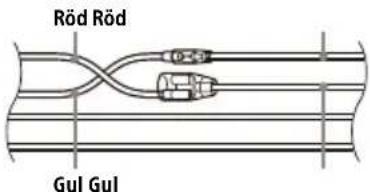

växlad strömförsörjning belysning Orange-/vitrandig 15 växlad strömförsörjning Röd 16 jordning Svart Handbromsens brytarkabel Handbromstyp Fotbromstyp13SE Kontrollera bilens nätkontakt och passa in kabelanslutningarna korrekt beroende på vilken bil du har. Vanlig anslutning När positionerna för röd och gul kabel kastas

För bilar utan ACC-läge Anslut enheten till bilens strömförsörjning när du passat in kontakterna och växlat nätkablar på rätt sätt. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta bilåterförsäljaren. Du måste installera mikrofonen för att fånga upp din röst vid handsfreesamtal. Försiktighet

• Det är extremt farligt om kabeln viras runt rattstången eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning.

• Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil. Obs!
• Vid installation på instrumentbrädan måste du ta bort skärmklämman från mikrofonen , sedan ansluta monteringsplattan till mikrofonen .

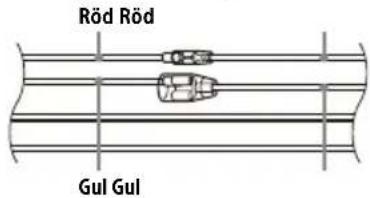

• Rengör ytan på instrumentbrädan med en torr trasa innan du fäster den dubbelsidiga tejpen . Kopplingsschema

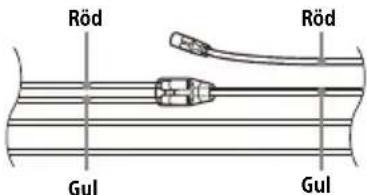

kontinuerlig strömförsörjning Gul 15 växlad strömförsörjning Röd 12 växlad strömförsörjning Gul

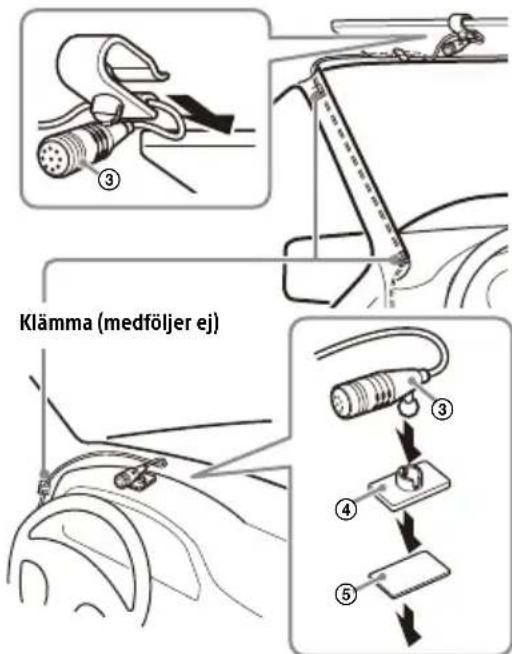

kontinuerlig strömförsörjning Röd Nätkontakt Röd RödGul Gul Röd RödGul Gul Röd Röd Gul Gul Installera mikrofonen

Klämma (medföljer ej)

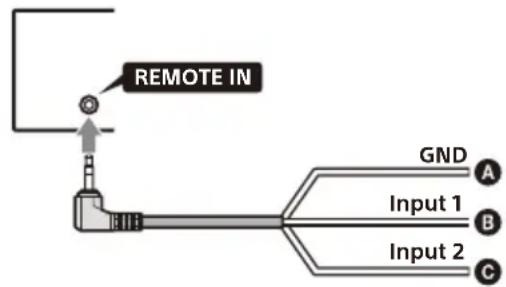

14SE När fjärrkontrollen till ratten används Anslutningskabeln RC-SR1 (medföljer ej) måste installeras före användning. 1 För att aktivera fjärrkontrollen till ratten väljer du [General] [Steering Control] [Custom] för att registrera. När registreringen är klar går det att använda fjärrkontrollen till ratten. Anmärkningar om installation av anslutningskabeln RC-SR1 (medföljer ej)

• Slå på bilens tändningslås innan installationen och kontrollera sedan att kontrollknapparna till ratten fungerar som de ska.

• Se supportsidan för information och anslut alla kablar ordentligt till rätt kabel. En felaktig anslutning kan skada enheten. URL: https://www.sony.eu/support

• Vi rekommenderar att du rådfrågar återförsäljaren eller en erfaren tekniker.

• RC-SR1 får eventuellt inte säljas i ditt land eller region. När en adapter för fjärrkontrollen till ratten används Använd en adapter för fjärrkontrollen till ratten (medföljer ej) beroende på vilken typ av bil du har. 1 Ställ in [Steering Control] under [General] till [Preset]. Adaptern för fjärrkontrollen till ratten är aktiverad. En miniuttagskabel (medföljer ej) måste installeras före användning. 1 Anslut den installerade miniuttagskabeln till videoutgångskontakten på A/V-enheten. Anslut den inte till videoingångskontakten på A/ V-enheten. 2 Tryck på HOME, tryck sedan på [A/V IN]. FÖRSIKTIGHET Se till att använda en miniuttagskabel (medföljer ej) vid kabeldragning. Om andra kablar med andra kabelpositioner används kan det resultera i störning av bild och ljud. L: Vänster ljud (vit)R: Höger ljud (röd)V: Video (gul)G: Jordning Obs!
• Anslut endast till A/V IN-kontakten på den här enheten. Anslut inte till andra kontakter t.ex. MIC IN eller REMOTE IN.• Se anvisningarna som medföljer dina A/V-enheter för information om anslutning och användning av A/V-enheten. Använda fjärrkontrollen till ratten GND Input 1Input 2REMOTE IN Svart Grön Brun Använda en A/V-enhet

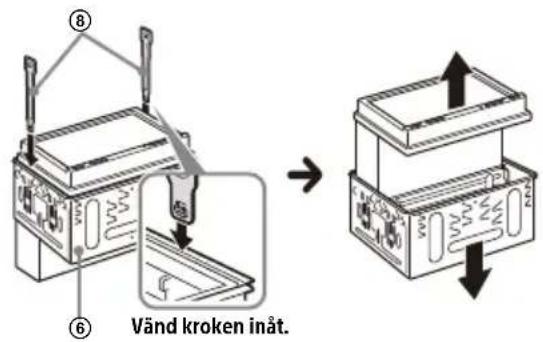

R15SE Installation Ta bort monteringshylsan från enheten innan enheten installeras. 1 Sätt i de båda frigöringsnycklarna tills de klickar på plats och dra ner monteringshylsan , dra sedan upp enheten för att separera.

• Se till att hakarna på båda sidorna om monteringshylsan är böjda inåt 3,5 mm, innan installationen sker.

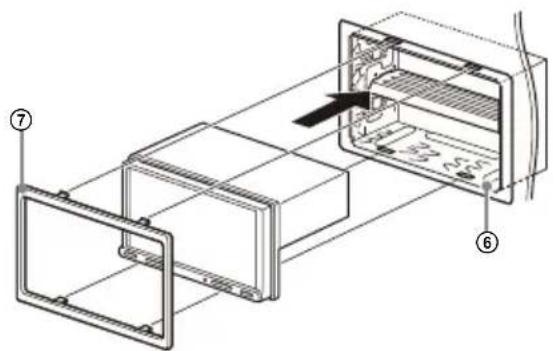

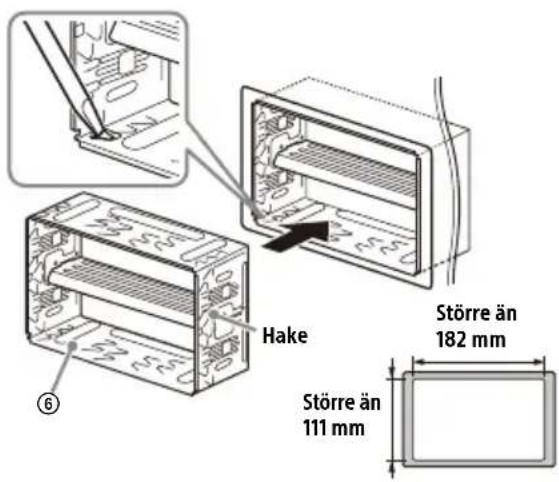

• För japanska bilar, se ”Montera enheten i en japansk bil” (sidan 15). 1 Placera monteringshylsan inuti instrumentbrädan, böj sedan klorna utåt för en snäv passform. 2 Montera enheten på monteringshylsan . Obs!
• Om hakarna är raka eller böjda utåt går det inte att montera enheten på ett säkert sätt och den kan fjädra ur sin position.

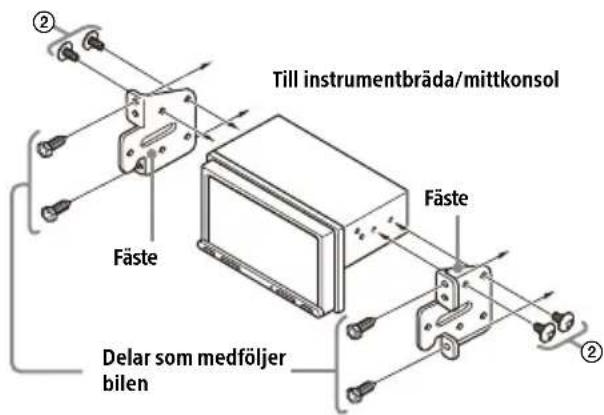

• Se till att de 4 hakarna på avslutningslisten sitter som de ska i spåren på monteringshylsan . Montera enheten i en japansk bil Det kan hända att enheten inte går att installera i vissa japanska bilar. Kontakta i sådana fall din Sony- återförsäljare. När denna enhet monteras i bilens förinstallerade fästen använder du monteringsskruvarna i lämpliga skruvhål beroende på vilken bil du har: T för TOYOTA och N för NISSAN. Obs! Montera endast med monteringsskruvarna , för att undvika funktionsfel. Ta bort monteringshylsan Montera enheten på instrumentbrädan

Större än 182 mmStörre än 111 mm
