Kenmerken	Details
Apparaattype	Draagbare airconditioner
Koelcapaciteit	1900 W
Aanbevolen oppervlakte	Tot 30 m²
Functies	Koeling, ontvochtiging, ventilatie
Geluidsniveau	54 dB(A)
Afmetingen	70 x 44 x 38 cm
Gewicht	30 kg
Energieverbruik	Energieklasse A
Afvoer van warme lucht	Afvoerslang inbegrepen
Gebruik	Gemakkelijk te installeren, afstandsbediening inbegrepen
Onderhoud	Wasbare filters, regelmatig reinigen aanbevolen
Veiligheid	Oververhittingsbeveiliging
Garantie	2 jaar

Veelgestelde vragen - RWAC1900C ROWENTA

Hoe start ik de ROWENTA RWAC1900C airconditioner?

Om de airconditioner te starten, sluit u het apparaat aan en drukt u op de aan/uit-knop op het bedieningspaneel of op de afstandsbediening.

Hoe stel ik de temperatuur in op de ROWENTA RWAC1900C?

Gebruik de '+' en '-' knoppen op het bedieningspaneel of de afstandsbediening om de gewenste temperatuur aan te passen.

Wat is het geluidsniveau van de ROWENTA RWAC1900C airconditioner?

Het geluidsniveau van de ROWENTA RWAC1900C is 65 dB in koelmodus, wat vergelijkbaar is met een stofzuiger.

Hoe maak ik het filter van de ROWENTA RWAC1900C schoon?

Om het filter schoon te maken, verwijdert u het uit het apparaat en wast u het met lauw water en een beetje zeep. Zorg ervoor dat het volledig droog is voordat u het terugplaatst.

Wat is de luchtstroom van de ROWENTA RWAC1900C?

De luchtstroom van de ROWENTA RWAC1900C airconditioner is 350 m³/u, wat een efficiënte koeling van een kamer mogelijk maakt.

Kan de ROWENTA RWAC1900C worden gebruikt als verwarming?

Nee, de ROWENTA RWAC1900C is een omkeerbare airconditioner die alleen een koelfunctie heeft.

Welke oppervlakte kan de ROWENTA RWAC1900C dekken?

De ROWENTA RWAC1900C is ontworpen om kamers tot 75 m² te koelen.

Hoe los ik een waterlekkageprobleem op met de ROWENTA RWAC1900C?

Controleer of het waterreservoir correct is geïnstalleerd en leeg het indien nodig. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de bedrijfsmodus van de ROWENTA RWAC1900C in?

Gebruik de knop 'Modus' om te schakelen tussen de verschillende bedrijfsmodi: Koelen, Ventilator en Ontvochtiging.

Verbruikt de ROWENTA RWAC1900C veel energie?

De ROWENTA RWAC1900C heeft een A++-classificatie, wat betekent dat het energiezuinig is in vergelijking met traditionele airconditioners.

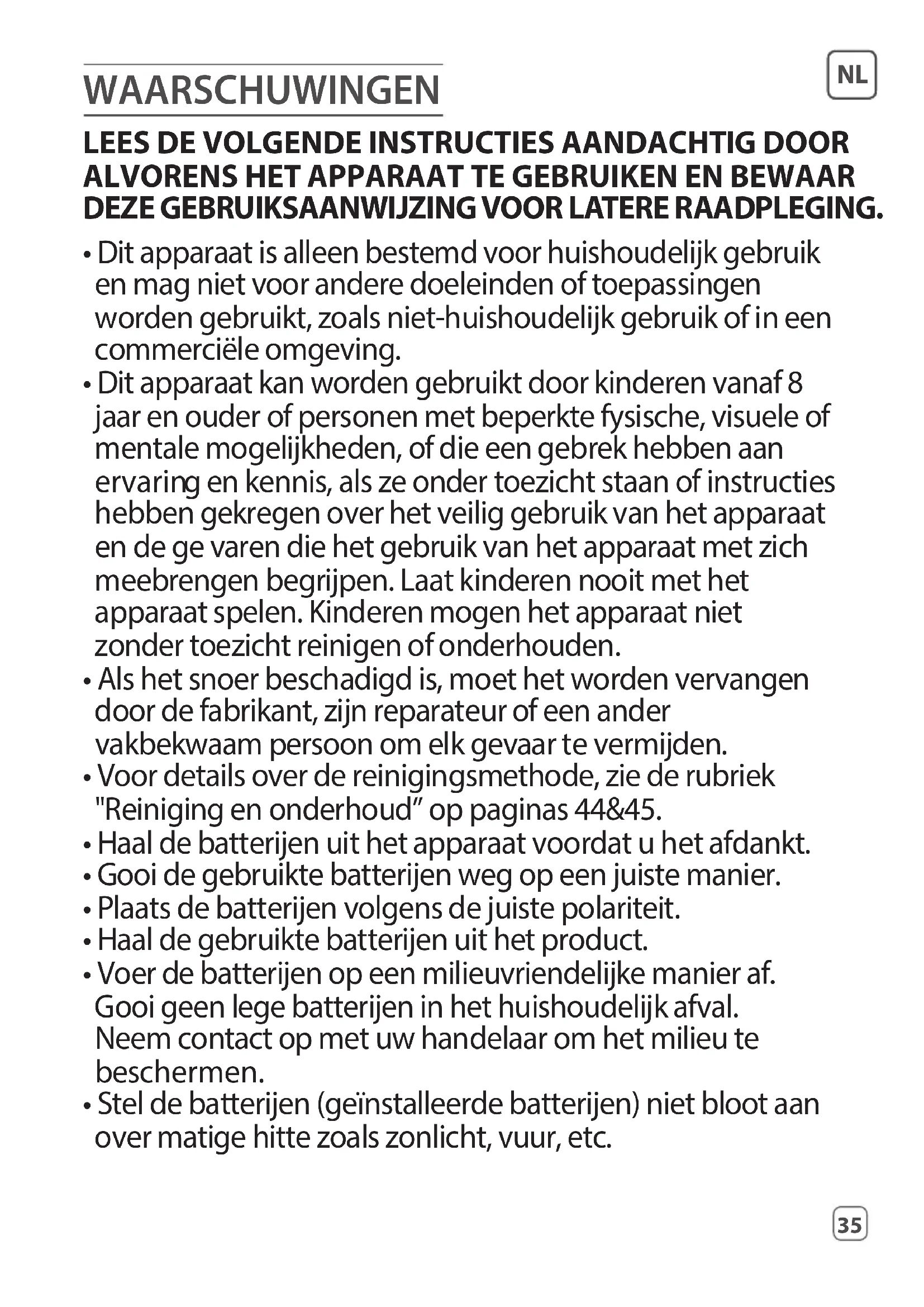

GEBRUIKSAANWIJZING RWAC1900C ROWENTA

• Dit apparaat is alleen bestemd voor huishoudelijk gebruik en mag Niet voor andere doeleinden of toepassenen worden gebruikt, zoals Niet-huishoudelijk gebruik of in een commerciele omgeving.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en ouder of personen met beperkke fysische, visuele ofmentale mogelijkheden, of die een gebrek hebben aanervaring en kennis, als ze onder toezicht staan of instructies hebben gekreten over het veilig gebruik van het apparaat en de ge varen die het gebruik van het apparaat met zichmeebrengen begrijpen. Laat kinderen nooit met hetapparaat spelen. Kinderen mogen het apparaat nichtzonder toezicht reinigen of onderhouden.
• Als het snoer beschadigd is, moet het worden verrangen door de fabrikant,+zijn reparateur of een ander vakbekwaam persoon om elk gevaar te vermijden.
• Voor details over de reinigingsmethode,zie de rubriek "Reiniging en onderhoud" op paginas 44&45.
  Haal de batterijen uit het apparaat voordat u het aflankt.
• Gooi de gezebruikte batterijen weg op een juiste manier.
• Plaats de batterijen volgens de juiste polariteit.
  Haal de gebruike batterijen uit het product.
  Voer de batterijen op een milieuvriendelijk manier af. Gooi geen lege batterijen in het huishoudelijk afval. Neem contact op met uw handelaar om het milieu te beschermen.
• Stel de batterijen (geinstalleerde batterijen) nicht bloot aan over matigeitte zoals zonlicht, vuur, etc.

en bijdragen tot de verwarming van de planeet indien zij in de atmoseer verechtkomen. Koelmiddel type: R290 Aardopwarmingspotentieel (GWP): 3

• Koelvloeistof lekkage draagt bij aan klimaatveranding. Koelmiddel met lager aardopwarmingspotentieel (GWP) draagt minder bij aan de opwarming van de aarde dan een koelmiddel met een hoger GWP, wonneer dit vrijkomt in de atmoseer.
• Dit product bevat een koelvloeistof met een GWP gelijk aan 3. Dit houdt in dat wanner er 1kg van deze koelvloeistof lekt in de atmoseer, de impact op de opwarming van de aarde 3 maal hoger is dan 1 kilo CO_2 , gedurende eenperiode van 100aar. Probeer nooit het koelcircuit zich te repareren of zich het product uit elkaar te halen. Laat dit over aan een professional.
• Het apparaat afdanken:

Om möglich schade aan het milieu of aan de menselijk gezondheid te voorkomen door het ongecontrolerd verwijderen van afval, recycle het apparaat op een verantwoordelijk wijze, om het duurzame hergebruik van grondstoffen, koudemiddelen en de ontvlambare isolatie-blaasgassen te bevorderen. Lever het apparaat in bij een in Zamelpunt in uw gemeente. Neem contact op met het in Zamelpunt in uw buurt voor meer informatatie over de juiste verwijderingsprocedure.

Voor installment, onderhoud:

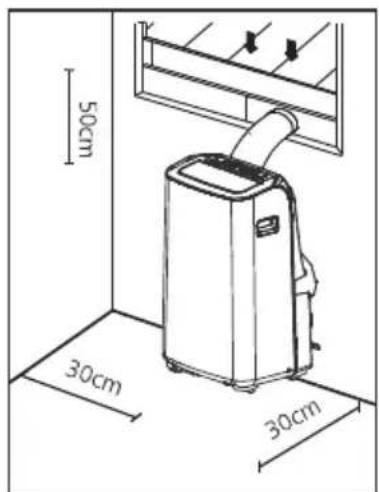

Plaats het apparaat op een horizontal oppervlak en zorg voor voldoende ventilatie. Vervang of repareer de onderdelen nicht zich. Raadpleeg indien nodig het servicecentrum.

• Hantering:

Ga algijd met de nodige voorzichtigheid om met het apparaat om schade te voorkomen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

NL

• Gebruik het apparaat alleen in eenrechtopstaande positie op een vlak, effen oppervlak en op een afstand van minstens 30~cm van muren of andere voorwerpen.

Lees alle instructies.

• Om het risico op brand, elektrische schok of persoonlijk letsel te voorkomen, dompel het snoer, stekker of het apparaat Niet in water of een andere vloeistof.

• Schakel het apparaat UIT en haal de stekker UIT het stopcontact wan neer het apparaat Niet worden gebruikt en voor reiniging.

• Vervoer en berg het apparaat alleen op inrechtopstaande positie.

• Plaats het apparaat algijd op een stabel en vlak oppervlak.

• Dek de luchtinlaat en/of -uitlaat Niet af en streek er geen voorwerpen in.

• Gebruik het apparaat Niet in een vochtige ruimte, zoals een badkamer of een waskamer om het risico op elektrische schokken te vermijden.

• Plaats geen voorwerpen op het apparatus.

• Gebruik het apparaat nicht met vochtige of native handen.

• Gebruik het apparaat Niet in de aan wezigheid van brandbare stoffen of dampen zoals alcohol, insecticiden, benzine, etc.

• Gebruik de stekker nicht om het apparaat in of uit te schakelen. Gebruik ALTIJD het bedieningsspaneel om het apparaat in of uit te schakelen.

• De filter要去 alsijd samen met het apparaat worden gezruikt.

• Voer het water af met de afvoerbuis die op het middelste afvoerpunt is aangesloten wanner het apparaat in de verwarmingsmodus worden gezruikt.

Installatie en gebruik van de batterijen Batterijen voor afstandsbediening (inbegrepen):

• De batterijen mogen alleen door volwassenen worden verrangen. Zorg dat kinderen de afstandsbediening Niet gebruiken, tenzij het batterijdeksel er goed op zit.
• Vervang de batterijen alleen door batterijen van hetzelfde type. De afstandsbediening werkt op twee AAA 1,5 batterijen, die op een eenvoudige manier verrangen können worden.

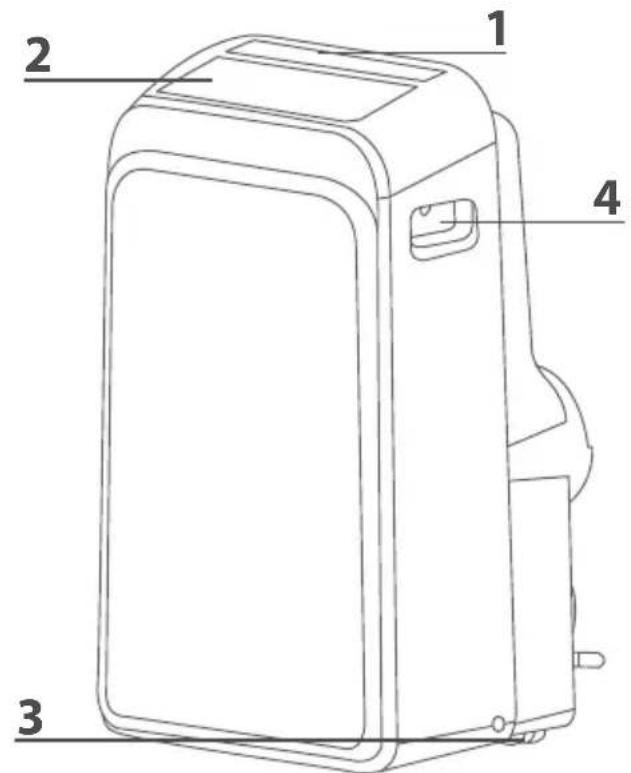

1. Bedieningspaneel
2. Ventilatiegleuf
3. Zwenkwiel
4. Draaghandvat (aan weerskanten)
5. Bovenste luchtinlaatrooster
6. Luchtuitlaatrooster

1. Snoeruitgang
2. Snoeropberghaken
3. Onderste afvoerpunt

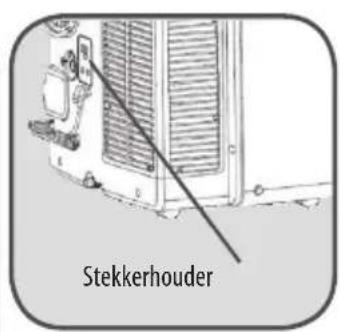

4. Stekkerhouser (gebruik alleen tijdens opslag van apparaat)
5. Onderste luchtinlaatrooster
6. Bovenste afvoerpunt

OPMERKING: Artikelen met * zijn optioneel. Er{kunnenkleine variaties in deuitvoering voorkomen.

Apparaatadapter

*Schroef en plug (alleen voor muurmontage)

*Veiligheidssteunen schroef

*Raamschuifadapter
*Raamschuif A

Afvoerslang

*Muuruit-laatadapter A (alleen voor muurmontage)

* Muuruitlaatadapter B (met kap) (alleen voor muurmontage)

Afstandsbediening en batterijen

*Schuimafdichting A (klevend)

Uitlaatslang

*Schuimafdichting B (klevend)

*Schuimafdichting C (niet-klevend)

*Bout

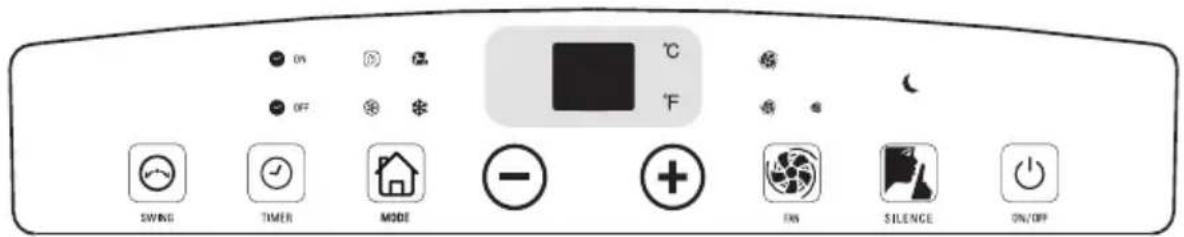

Knoppen:

Oscillatie

Timer instellen

Modus instellen

Temperatuur of tijd instellen

Ventilatorsnelheid instellen

Slaapstandmodus AAM/OUIT

Controleampjes:

ON

Timer aan

OFF

Timeruit

Koelmodus

Ontvochtigingsmodus

AUTO

Ventilatormodus

Temperatuur in Celsius

Temperatuur in Fahrenheit

Hoge

ventilatorsnelheid

Medium

ventilatorsnelheid

Lage ventilatorsnelheid

Slaapstandmodus

Inschakelen

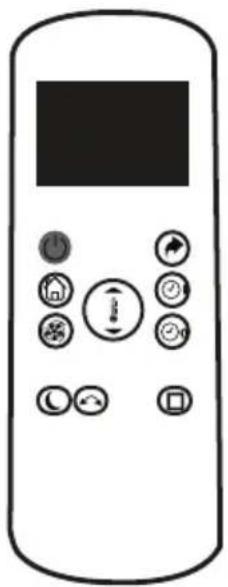

AFSTANDBEDIENING

De knappen op de afstandsbediening haben bezelfde functie als de knappen op het bedieningspaneel van het apparaat.

Knoppen:

Temperatuur regelen

Timer aan instellen

Timeruitinstellen

Modus instellen

AAN/ UIT Ventilatorsnelheid instellen

Oscillatie

Slaapstandmodus

Terugzetten

Achtergrundverlichting in-/uitschakelen

De batterijenplaatsen: Verwijder het deksel aan de achterkant van de afstandsbediening en installer twee batterijen met het "+" en "-" teken in de juiste richting.

Opgelet: Haal de batterijen uit de afstandsbediening als u deze gedurende een langeperiode nicht zult gebruiken.

INSTALLATIE

Dit apparaat is een draagbare airconditioner die maar andere ruimten verplaatst kan worden.

INSTALLATIE

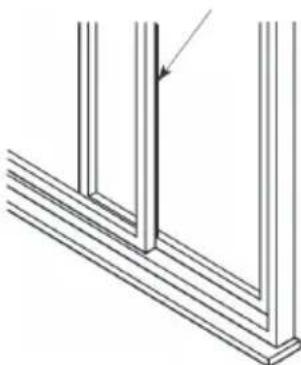

Installatiekit voor vensters

Opmerking: De raamkit is alleen ontworpen om met schuiframen te worden geinstalleerd.

De raamkit is Niet ontworpen voor gebruik met stolpramen.

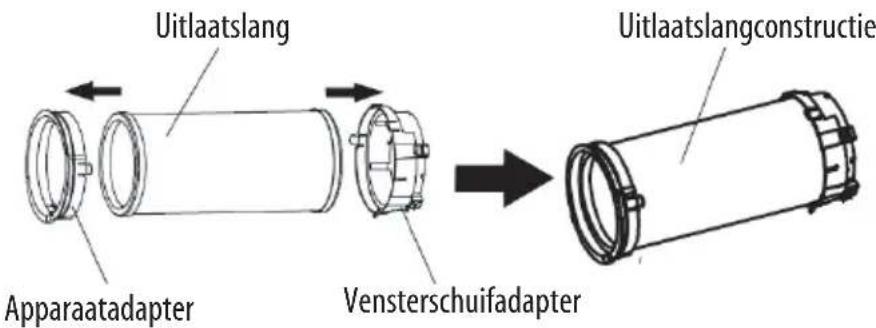

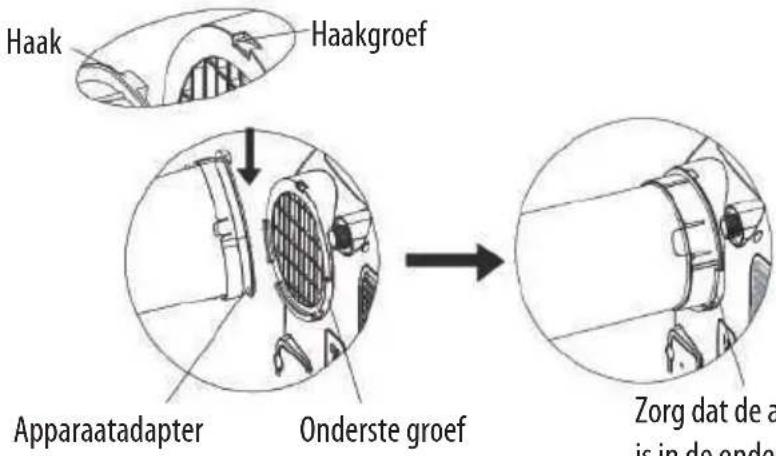

1. Installer de apparaatadapter en vensterschuifadapter op beiden zichden van de uitlaatslang.

1. Sluit de uitlaatslangconstructie aan op dechterzijde van het apparaat. Schuif de slang in totdat deze op zijnplaats vergrendeld is.

1. Pas de vensterschuiven aan volgens de bredte of hoogte van uw venster en breng de meegeleverdebout aan om op de gewenste positie vast te make.

Er is een opening waar de uitlaatslang worden ingebracht. Zorg dat deze opening Niet geblokkeerd worden.

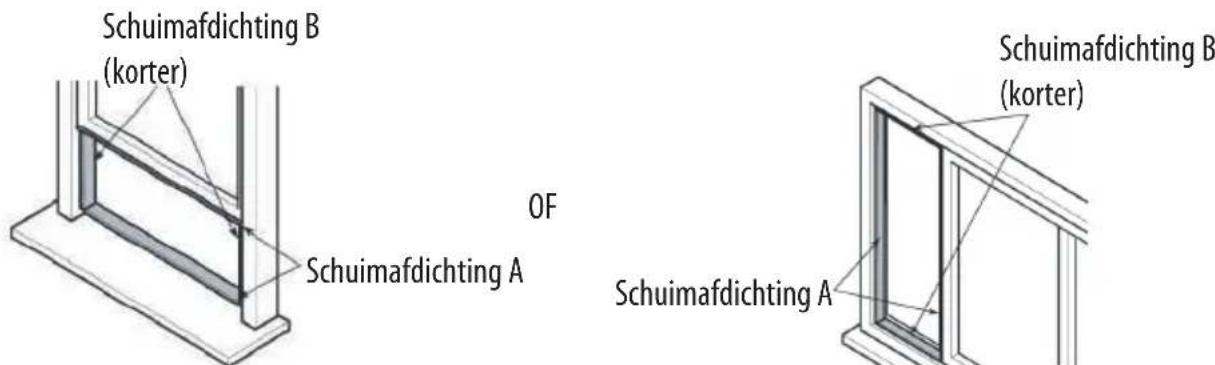

1. Knip de schuimafdichtingen A en B af op de gewenste lenghte en bevestig ze aan het vensterframe.

1. Sluit de vensterschuifconstructie aan op het venster.

OF

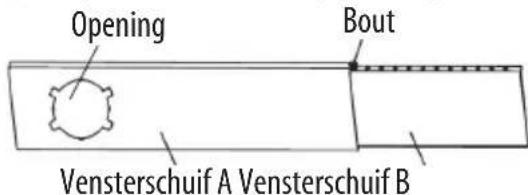

VensterschuiF A VensterschuiF B

1. Knip de Niet-klevende schuimafdichting C zodat deze overeenstemt met de breedte (of hoogte) van het venster. Steek de dichting tussen het glas en het vensterframe om te voorkomen dat er lucht en insecten in de kamer terechtkomen.

OF

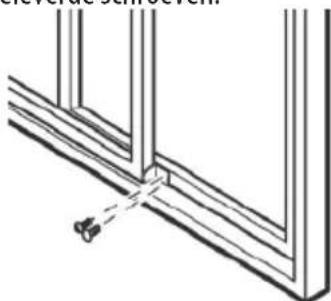

1. Bevestig indien gewenst de veiligheidssteun met de 2 meegeleverde schroeven.

OF

1. Steek de vensterschuifadapter in de opening van de vensterschuif.

OF

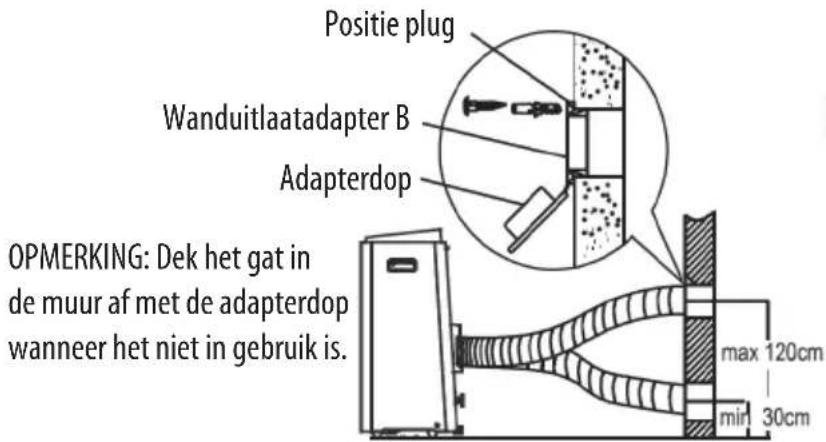

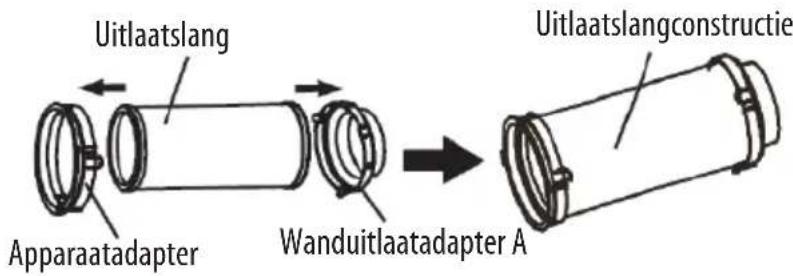

Wandinstallatiekit

1. Installer de apparaatadapter en wanduitlaatadapter A op.beide zijden van de uitlaatslang.

1. Sluit de uitlaatslangconstructie aan op dechterzijde van het apparaat.
2. Snij een gat van 125mm in de muur voor wanduitlaatadapter B.
3. Bevestig wanduitlaatadapter B in de wand met de meegeleverde pluggen en schroeven.
4. Verbind de gemonteerde uitlaatslang met wanduitlaatadapter B.

OPMERKING: Buig de uitlaatslang nicht.

Steek de stekker in het stopcontact.

Een zoemer gaat af en alle controelampjes branden eventjes.

IN-/UITSCHAKELEN

Druk op om het apparaat in te schakelen. Druk opnieuw op om het apparaatuit te schakelen.

De modus selecteren

Druk herhaaldelijk op om de gewenste werkingsmodus te selecteren: automatisch, koelen, verwarmen, ontvochtigen of ventilator. Het controelampje van uw gekozen modus brandt.

Wanner de modus Ventilator ( ) of Ontvochtigen ( ) is geseleed, geeft het scherm de kamertemperatuur wee.

De temperatuur instellen

Druk herhaaldelijk op + / - op het bedieningspaneel of / op de afstandsbediening om de temperatuur in te stellen. Het scherm geeft de temperatuur wee der die in u de modus Automatisch (Cato) of Koelen (). Instelbaar temperatuurbereik:

30^ (86^) max.

17^ (62^) min.

De temperatuur kan in graden Fahrenheit of graden Celsius worden weergegeven. Om de eenheid te wijzigen, druk en houd + en - op het bedieningspaneel gedurende circa 3 seconden tegelijkkertijd ingedrukt.

De ventilatorsnelheid instellen

Druk herhaaldelijk op om de ventilatorsnelheid te selecteren.

Het snelheidscontrolelampje brandt om aan te given welke snelheidsinstelling in gebruik is.

Als het apparaat zich in de modus Automatisch (auto) of Ontvochtigen ( ) bevindt, is het nicht möglich om de ventilatorsnelheid te selecteren.

De timer instellen

U kunt de timer zowel voor een uitgestelde start als uitgestelde stop instellen.

PDe timer voor inschakeling programmeren – wanner het apparaatuitgeschakeld is.

Druk op op het bedieningspaneel of op de afstandsbediening. Het Timer aan-controlelampje ON brandt op het bedieningspaneel.

Druk herhaaldelijk of houd + op het bedieningspaneel of op de afstandsbediening ingedrukt om deijd in stappen van een halfuur (tot 10uur) enervoigens in stappen van 1uur (tot 24uur) te wijzigen.

De ingesteldeijd worden na circa 5 seconden bevestigd, waarna de uitgestelde starttimer start.

Het apparaat worden automatisch ingeschakeld zodra de ingestelde tijd worden bereikt.

Op het bedieningspaneel Op de afstandsbediening

De timer voor uitschakeling programmeren – wanner het apparaat ingeschakeld is.

Druk op op het bedieningspaneel of op de afstandsbediening. Het Timeruit-controlelampje brandt op het bedieningspaneel.

Druk herhaaldelijk of houd + op het bedieningspaneel of oop de afstandsbediening ingedrukt om dearend in stappen van een half eer (tot 10 eer) en verwolgens in stappen van 1 eer (tot 24 eer) te wijzigen.

De ingesteldeijd worden na circa 5 seconden bevestigd, waarna de uitgestelde stoptimer start.

Het apparaat worden automatisch uitgeschakeld eenmaal de ingesteldeijd worden bereikt.

Op het bedieningspaneel Op de afstandsbediening

De timerinstalling annuleren

Druk of houd + / op het bedieningspaneel of op de afstandsbediening ingedrukt totdat het scherm op de afstandsbediening of het scherm op het bedieningspaneel "0.0" weergeeft.

Slapen

De slaapstandfunctie past de ingestelde temperatuur van het apparaat aan naargelang de warmtebehoeften van een lichaam dat in slaap valt.

Druk op om de slaapstandmodus in te schakelen. Het slaapcontrolelampje brandt.

Na circa 30 minutes wordt de ingestelde temperatuur met 1^ / 2^ verhoogd (koelmodus) of verlaagd (verwarmingsmodus). Na nogmaals 30 minutes wordt de ingestelde temperatuur opnieuw met 1^ / 2^ verhoogd of verlaagd. Deze neue temperatuur wordt gedurende circa 7 uur gehandhaafd waarna het apparaat maar de oorspronkelijk ingestelde temperatuur teruggaat.

OPMERKING: Deze functie is nicht beschikkaar in de modus Ventilator of Ontvochtigen.

Omde functie te annuleren,druk op . Het slaapcontrolelampje dooft.

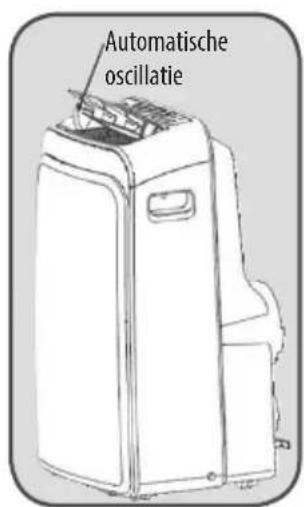

Oscillatiefunctie

Als u het apparaat inschakelt, oscilleert de luchtstroomregeling en stopt op een bepaalde hoek. U kunt op drukken om de luchtstroomregeling automatisch te latent Oscilleren.

Druk opnieuw op wonneer u de luchtstroomregeling op een bepaalde hoek wilt stoppen

De hintergrondverlichting van het scherm in-/uitschakelen (alleen afstandsbediening)

Als u de ache tergrondverlichting wilt uitschakelen, druk op Druk opnieuw op om de ache tergrondverlichting in te schakelen.

Reset (alleen afstandsbediening)

Eenmaal de pennengat-knop is ingedrukt, worden alle instellenge geannuleerd en worden de standardinstelleningen op de afstandsbediening teruggezet.

AFVOER

Het scherm geeft "P1" weer wanner het intern waterreservoir vol is.

Om het waterreservoir te legen, voer het volgende UIT:

1. Schakel het apparaat UIT en haal de stekker UIT het stopcontact.
2. Plaats een waterbak (niet meegeleverd) op de vloer onder het onderste afvoerpunt.

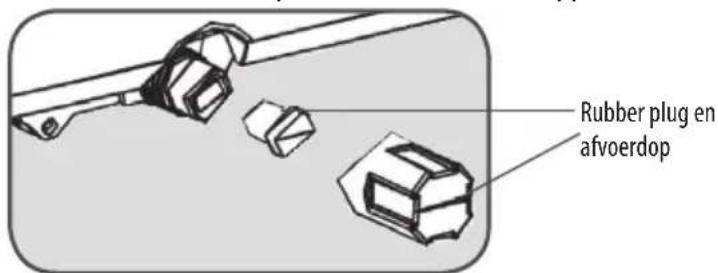

3. Verwijder de afvoerdop en rubber plug van de afvoer en LAST het water wegstromen.
4. Plaats de rubber plug en afvoerdop terug, steek de stekker in het stopcontact en schakel het apparaat in.
   -P1"verdwijnt van het scherm.

Als u het apparaat wilt gebruiken zonder het waterreservoir te要去en legen, voer het volgende UIT:

• Haal de afvoerdop en rubber plug af en bewaar deze voor later gebruik.
• Sluit een uiteinde van de meegeleverde afvoerbuis aan op het onderste afvoerpunt enplaats het ander uiteinde in een afvoerbak.

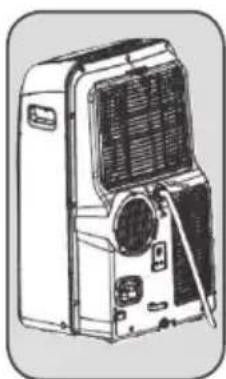

Continue afvoer

Wanner u dit apparaat in een ruimte met een hoge vochtigheidsgraad gebruikt, sluit de afvoerbuis aan op dit apparaat wanner u het apparaat in de gebruekte ontvochtigings- of koelmodus.

• Verwijder de afvoerdop van het bovenste afvoerpunt.
• Sluit een uiteinde van de afvoerbuis aan op het afvoerpunt en verleng indien nodig met een extra waterbuis (niet meegeleverd).
• Plaats het onder uiteinde van de afvoerbuis in een normale afvoerbak. Zorg dat de buis Niet gebogen of cervormd is.

OPMERKING: De afvoer dient zich opdezelfde hoogte of onder de uitlaat te bevinden.

REINIGING EN ONDERHOUD

Schakel het apparaat uit en haal de stekker uit het stopcontact voor reiniging.

Maak het apparaat regelmatig schoon voor het Beste resultaat.

De behuizing reinigen

Maak de behuizing schoon met een Licht bevochtigde doeck.

Gebruik geen schurende of chemische schoonmaakmiddelen.

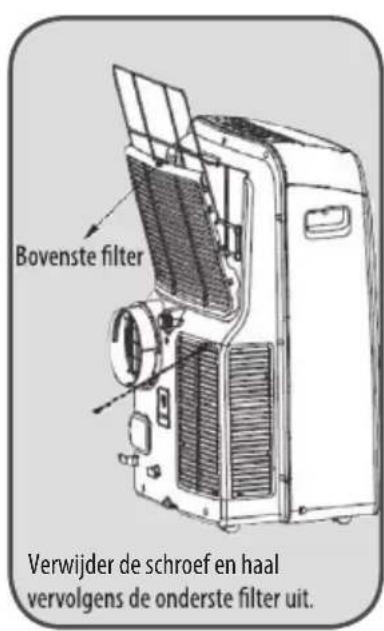

De filters reinigen

• De airconditioner is uitgerust met twee filters om stofdeeltjes te verwijderen:

Een filter in de bovenste luchtinlaat.

Een filter in de onderste luchtinlaat.

• Verwijder het bovenste rooster en haal verwolgens de bovenste filter uit die zich anschter het rooster bevindt.
• Draai een schroef op het onderste rooster los en haal de onderste filter verwolgens af.
  Maak de filters regelmatig schoon. Gebruik een stofzuiger of tik lichtjes op de filter om los stof en vuil van de filters te verwijderen en spoelervolgens grondig onder stromend water. Droog de filters grondig voordat u deze opniew aanbrengt.

OPMERKING: Gebruik de airconditioner nooit zonder de filters. Opslag

• Voer alle water in het apparaat af en laat het apparaat verwolgens enkele uren in de Ventilatormodus werken om de binnenkant van het apparaat volledig te drogen.
  Maak de filters schoon.
• Wikkel het snoer rond de haken en steek de stekker verzolgens in de stekkerhouser achteraan het apparaat.
  Haal de batterijen uit de afstandsbediening.
  Berg het apparaat op in een droge ruimte.

Gooi de gebruikte batterijen weg op een juiste en veilige manier.

Gebruik geen verschillende soorten batterijen of oude met neue batterijen door elkaar.

Gebruik alleen batterijen van het aanbevolen of een gelijkwaardig type.

Plaats de batterijen volgens de juiste polariteit.

Haal de gelebruikte batterij uit het product.

Voer de batterijen op een milieuvriendelijk manier af.

Gooi geen lege batterijen in het huishoudelijk afval. Neem contact op met uw handelaar om het milieu te beschermen.

Stel de batterijen (geinstalleerde batterijen) Niet bloot aan overmatige hitte zoals zonlicht, vuur, etc.

PROBLEMOPLOSING

Probeer nooit om de airconditioner zich te repareren of te demonteren

Probleem Mogelijkkeoorzaak Mogelijk oplossing
De airconditioner werkstiet.	Geen voeding.	Steek de stekker in een weekend stopcontact en schakel apparaat in.
	P1" wordt op het schermweergegeven.	Leeg het intern waterreservoir.
	De kamertemperatuur is lager dan degeseleterde temperatuur.	Stel een andere temperatuur in.
De airconditioner lijkt on-voldoende koelvermogen te hebben.	In direct zonlicht.	Doe de gordijnenicht.
	Ramen of deuren zijn open, veelenissen of een warmtebron in de kamer.	Sluit deuren en ramen, verwijder de warmtebronnen enplaats een extra airconditioner.
	Vuile filters.	Maak de filters schoon.
	Luchtinlaat of -uitlaat belemmerd.	Verwijder de belemmering
	De kamertemperatuur is lager dan degeseleterde temperatuur.	Stel een andere temperatuur in.
De airconditioner maaktveel lawaai.	Het apparaat staat nicht vlak.	Plaats het apparaat op een vlak en stevig oppervlak (minder trillingen).
De afstandsbedieningwerkt nicht.	De afstand is te groot.	Zorg dat de afstandsbediening juist maar het bedieningspaneel is gericht.
	Het signaal van de afstandsbedieningwordt Niet door het bedieningspaneel gedetecteerd.
	De batterijen+zijn leeg	Vervang de batterijen.

Foutcodes

TECHNISCHE GEGEVENS

Schem	Oorzaak	Oplossing
E1	De kamertemperatuursensor is defect.	Haal stekker uit stopcontact en steek verwolgens opnieuw in. Indien de fouopnieuw opttreedt, neem contact op met荃 klantenservice.
E2	De temperatuursensor van de verdamper werkt Niet goed.
E3	De temperatuursensor van de condensator werkt Niet goed.
E4	De communicatie van het bedieningspaneel werkt Niet goed.

Productfiche
Handelsmerk	ROWENTA
model	RWAC9000C
Energie-efficientreikasse	A
Beschrijving	Symbool	Waarde	Eenheid
Nominale koelcapaciteit	Prated voor koelen	2,7	KW
Nominal opgenomen vermogen voor koeling	PEER	0,97	KW
Nominalenergie-efficientreverhouding	EERd	2,8	-
Stroomverbruik in thermostatstuit-modus	PTO	-	W
Stroomverbruik in stand-by	PS8	0,46	W
Elektriciteitsverbruik van apparaten met een enkele leiding	QSD	1,0	kWh/h
	Energieverbruik 1,0 kWh per 60 minutes, gebaseerd op standard testresultaten. Het werkelijk energieverbruik is afhankelijk van de gebruikswijze van het apparaat en waar het is geplaatst.
Geluidsvermogensniveau	LWA	62	dB(A)
Aardopwarmingsvermögen	GWP	3	kgCO2eq.
	Het(lekken van koudemiddel draagt bij tot klimaatverandering. Koudemiddel van een lager aardopwarmingspotentieel (GWP) draagt in mindere mate bij tot de opwarming van de aarde dan een koudemiddel met een hogere GWP wonneer.Deze in de atmosefer terechtkomt.Dit apparaat bevat een koudemiddel met een GWP van 3.Dit betekent dat als 1 kg van dit koudemiddel in de atmosefer zou terechtkomen, de impact op de opwarming van de aarde 3 keren groter zichn dan 1 kg CO2, over eenperiode van 100aar. Pas het koeldircuit nooit zich aan of haal het product Niet zich uit elkaar, maar dit alttijd aan een deskundige over.(Koudelmiddel: R290)
Contactgegevens voor meer informatatie	Etablissements Darty & fils ©129 Avenue Gallieni, 93140 Bondy, FranceWebsite: www.darty.com

Zekering

Type: 4T, Spanning: 250V, Stroom: 3,15A

Type: 334, Spanning: 250V, Stroom: 3,15A

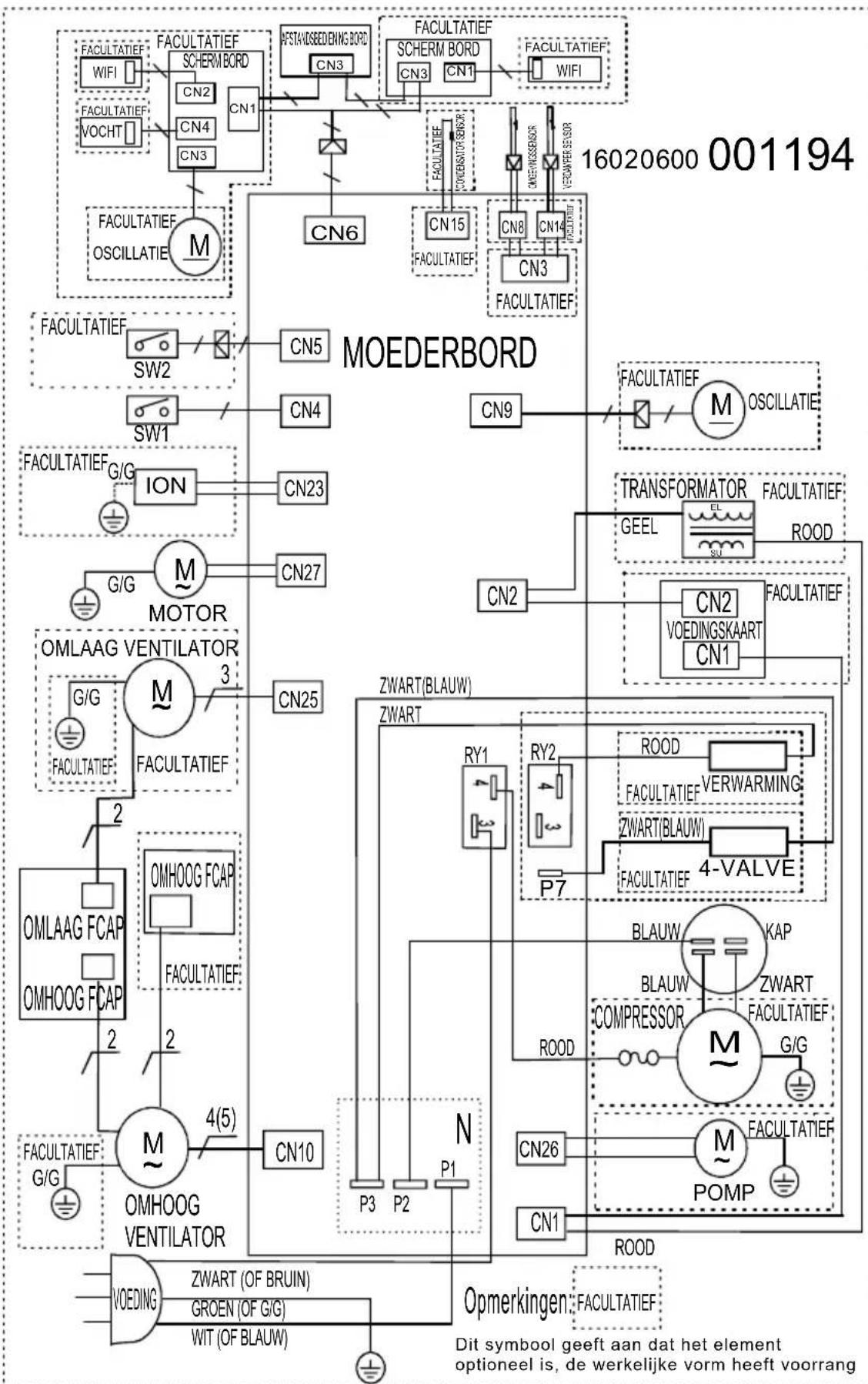

Bedradingsschema

Als verantwoordelijk handelaar dragen we zorg voor het milieu.

We moedigen u aan om de juiste verwijderingsprocedure voor uw apparaat en verpakkingsmaterial te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen zodate zowel de menselijk gezondheid en het milieu worden beschermd.

Gooi dit apparaat en de verpakking weg in overeenstemming met de geldende wetgeving en voorschriften.

Aangezien dit apparaat elektronische componenten bevat要去 het apparaat en toebehoren aan het einde van hun levensduur afzonderlijk van het huisafval worden weggegoid.

Neem contact op met uw gemeente voor informatie over afdanking en recycling.

Lever het apparaat in bij het inzamelpunt van uw gemeente voor recycling. Bij sommige inzamelpunten kut u het apparaat Gratis inleveren.

Hotline Vanden Borre

De dienst na verkoop is bereikbaar van maandag tot zaterdag op [phone]

Hulplijn Nederland

Hiervoor kunt u contact opnemen met het BCC Service Center: 020 334 88 88. Op werkdaten van 08.00 tot 21.00 uur en op zaterdag van 09.00 tot 17.00 uur.

We verontschuldigen ons voor enig ongemak veroorzaakt doorkleine inconsistencies in deze gebruikershandleiding, die kuren ontstaan door productverbetering of-onwikkeling.

"Lees de gebruiksaanwijzing

"Waarschuwing: Brandgevaar/Ontvlambare materialmen

Gebruikershandleiding; gebruiksinstructies

Onderhoudsaanduiding; lees de technische handleiding

WAARSCHUWING

Gebruik geen middelen om het ontdooiprocesse te versnellen of om schoon te make, behalve de middelen die door de fabrikant zich aanbevolen. Het apparaat要去 worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld open vuur, een werkend gastroestel of een werkende elektrische verwarming). Niet doorboren of verbranden. Houd er rekening mee dat koelmiddelen möglichk geen geur bevatten. Het apparaat要去 worden geinstalleerd, gezruikt en opgeslagen in een ruimte met een vloeropppervlak van meer dan 10m^2 . Installatie (ruimte)

!dat de installmentie van de leidingen tot een minimum worden beperkt;
-! dat de leidingen要去en worden beschermd gegen fysieke schade en Niet mag worden geinstalleerd in een ongeventileerde ruimte;
!dat de naleving van de nationale gasregelgeving moet worden nageleefd;
-!dat mechanische verbindingen toegankelijk要去en voor onderhoudsdoeleinden;

Maximale hoeveelheid koelmiddelvulling (M):0.2kg
! Voer het koelmiddel af op basis van deplaatselijke voorschriften, goed verwerkt;
! Minimale vloeroppervlak van de ruimte: 10m^2
-! Houd ventilatieopeningen vrij van obstructies;

Een ongeventileerde ruimte waar het apparaat dat brandbare koelmiddelen gezruikt is geinstalleerd, moet zodanig+zijn geconstrueerd dat bij lekkage van het koelmiddel dit Niet za stagneren om brand- of explosiegevaar te veroorzaken. Dit omvat:

• het apparaat moet worden opgeslagen in een goed geventileerde ruimte waar de groote van de ruimte overeenkomt met deruimte zoals gespecifieerd voor het gebruik;
• het apparaat moet worden opgeslagen in een ruimte zonder continu open vuur (bijvoorbeeld een in bedrijf zijnde gastroestel) en ontstekingsbronnen (bijvoorbeeld een in bedrijf zijnde elektrische verwarming).
• Het apparaat moet op een dergelijkme manier worden opgeslagen om mechanische schade te voorkomen.

Informatie over het onderhoud

Informatie over de referenties van gekwalificeerd servicepersoneel als volgt.

• ledereen die betrokken is bij het werken aan of de toegang tot een koelmiddelcircuit moet in het bezit zichn van een geldig certificaat van een door de bedrijfstak geaccrediteerde beoordelingsautoriteit, die toestemming geeft om koelmiddelen veilig te verwerken in overeenstemming met een door de industriie erkende beoordelingsspecificatie.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparaties waar voor de assistentie van ander bekwaam personeel nodig is, moeten worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van ontvlambare koelmiddelen.

Controle van de omgeving

Alvorens met werkzaamheden aan systemen met brandbare koelmiddelen te beginnen, zicheiligeidscontroles nodig om ervoor te zorgen dat het ontstekingsrisico tot een minimum worden beperkt. Voor reparations aan het koelsystem moeten de volgende voorzorgsmaatregelen worden getroffen alvorens werkzaamheden aan het systemeui te voeren.

Werkprocedure

De werkzaamheden要去en worden uitgevoerd volgens een gecontroleerde procedure om het risico te minimaliseren dat een ontvlambaar gas of damp aanwezig is terwijl de werkzaamheden worden uitgevoerd.

Algemeen werkgebied

Al het onderhoudspereoneel en anderen die in de omgeving werkzaam zijn,要去en worden geinstrueerd over de aard van het werk dat wordt uitgeoerd. Werk in besloten ruimten moet worden vermeden. Het gebied rond de werkruimte要去en afgeschieden. Zorg ervoor dat de omstandigheden in het gebied veilig zich gemaakt door het beheersen van ontvlambaar materiaal.

Controleren op aanwezigheid van koelmiddel

Het gebied moet vór en tijdens de werkzaamheden worden gecontroleréd met een geschikte koelmiddeldetector, om te verzekeren dat de technicus op de hoogte is van potentieel ontvlambare stoffen. Zorg ervoor dat de gezukte lekdetectieapparatuur geschikt is voor gebruik met ontvlambare koelmiddelen, dat wil zeggen nicht-vonkend, adequaat verzegeld of intrinsiek veilig.

Aanwezigheid van een brandblusser

Als er heet werk moet worden uitgevoerd aan de koelapparatuur of daarmee samenhangende onderdelen, moet geschikte brandblusapparatuur ter beschikking staan. Houd een droge poeder- of C02 brandblusser bij de hand naast het laadgebied.

Geen ontstekingsbronnen

Niemand die werkzaamheden uitvoert met betrekking tot een koelsystem waar bij aan leidingen worden gewerkt die brandaar

koelmiddel bevatten of hebben bevat, moet alle ontstekingsbronnen op zodanige wijze gebruiken dat dit Niet kan leiden tot het risico van brand of ontploffing. Alle mogelijk ontstekingsbronnen, inclusief het roken van sigaretten, moeten op voldoende afstand worden gehonden van deplaats van installmentie, reparatie, verwijdering en afvoer, gedurende welke ontvlambaar koelmiddel möglichk maar de omringende ruimte kan worden vrijgeveen. Voordat het werk plaatsvindt, moet het gebied rond de apparatuur worden gecontroleerd om er zeker van teলen dat er geen ontvlambare gezaren of ontstekingsrisico'sarend. Er要去en "No Smoking" -borden worden geplaatst.

Geventileerde ruimte

Zorg ervoor dat het gebied in de openlucht is of dat het voldoende worden geventileerd voordat er toegang tot het systeme worden verkreten of het werkzaamheden worden uitgevoerd. Gedurende deperiode dat de werkzaamheden worden uitgevoerd, moet er sprake zichn van ventilatie. De ventilatie moet veilig elk vrijekomen koelmiddel verspreiden en bij voorkeur maar buiten worden afgegeben.

Controles van de koelapparatuur

Wonneer elektrische componenten worden veranderd,要去en ze geschikt zich voor het doel en de juiste specificatie bezitten. Te allen tijde要去en de onderhouds- en servicerichtlijnen van de fabrikant worden nageleefd. Raadpleeg in geval van twijfel de technische Dienst van de fabrikant voor assistentie.

De volgende controles要去en worden uitgevoerd bij installations die gebruik maken van ontvlambare koelmiddelen:

• de koelmiddelvulling is in overeenstemming met de grootte van de ruimte waarin de koelmiddelbevattende onderden zijn geinstalleerd;
• de ventilatieapparatuur en -uitlaten werken adequaat en worden nicht belemmerd;
• indien een indirect koelcircuit worden gebruikt, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koelmiddel;
• markingering op de apparatuur blijt zichtaar en leesbaar. Markeringen en tekens die onleesbaar�zijn, moeten worden gecorrigeerd;
  koelleidening of -componenten worden geinstalleerd in een positie waar het onwaarschijnlijk is dat ze worden blootgesteld aan een stof die koelmiddelbevattende componenten kan aantasten, tenzij de componenten zijn vervaardigd van materialen die inherent bestand zich gegen corrosie of die op geschikte wijze worden beschermd, op deze manier te worden aangetast.

Controles van elektrische apparaten

Reparatie en onderhoud van elektrische componenten omvat initiièle veiligheidscontroles en inspectieprocedures voor onderdelen. Als er een storing bestaat die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat het hier tevredenheid is afgehandeld. Als de fouit Niet onmiddelijk kan worden gecorrigeerd maar het noodzakelijk is het gebruik voort te zetten, moet een adequate tijdelijke oplossing worden gebruikt. Dit zal worden gerapporteerd aan de eigenaar van de apparatuur, zodate alle partieren op de hoogte+zijn.

De eerste veiligheidscontroles moeten omvatten:

• dat condensatoren worden ontladen: dit moet op een veilige manier gebeuren om eventuele vonkvorming te voorkomen;
• dat er geen onder stroom staande componenten en bedrading worden blootgesteld tijdens het opladen, terugwinnen of reinigen van het systeme;
• dat er continuiteit is van de aardeverbinding.

Reparaties aan verzegelde componenten

Tijdens reparations aan verzegelde componenten要去en alle elektrische verbruikers worden losgekoppeld van de apparatuur waaraan worden gewerkt voorafgaand aan het verwijderen van verzegelde afdekkingen, enz. Als het absolutoodnoodzakelijk is om een elektrische voeding te hebben tijdens het onderhoud, dan moet er een permanent werkende vorm van lekkagedetectie plaatsvinden op het meest kritieke punt om te waarschuwen voor een maybe gevaarlijke situatie.

Bijzondere aandacht moet worden besteed aan het volgende om ervoor te zorgen dat door werkzaamheden aan elektrische componenten de behuizing Niet zodenig worden gewijzigd dat het beschemmingsniveau worden beinvloed. Dit omvat schade aan kabels, overmatig+aantal aansluitingen, aansluitingen die Niet zichn gemaakt volgens de oorspronkelijke specificaties, schade aan affdichtingen, onjuiste aansluiting van doorvoeringen, enz.

Zorg dat het apparaat veilig is bevestigd.

Zorg ervoor dat de affdichtingen of affdichtingsmaterialen nicht zodanig verslechteren dat ze Niet longer dwellen ter voorkoming van het binnendringen van ontvlambare dampen. Vervangende onderdelen要去en in overeenstemming zich met de specificaties van de fabrikant.

OPMERKING Het gebruik van siliconenkuit kan de effectiviteit van sommige soorten lekdetectieapparatuur verminderen. Intrinsiek veilige componenten hoeven Niet te worden geisoleerd voordat eraan worden gewerkt.

Reparatie an intrinsiek veilige componenten

Pas geen permanente inductieve of capacitieitsbelastingen toe op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroom voor de gebruekte apparatuur Niet overschrijdt.

Intrinsiek veilige componenten zijn de enige types waaraan gewerkt kan worden terwijl ze onder spanning staan in de aanwezigheid van een ontvlambare atmosefer. Het testapparaat要去 worden ingesteld op de juiste beoordeling.

Vervang componenten alleen door onderdelen die door de fabrikant+zijn gespecificeerd. Andere onderdelen konnen ertoe leiden dat koelmiddel uit eenlek ontbrandt in de atmosefer.

Bekabeling

Controleer of de bekabeling Niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige omgevingseffecten. Bij de controle moet ook rekening worden gehonden met de efecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

Detectie van brandbare koelmiddelen

In geen geval mogen potentièle ontstekingsbronnen worden gebruikt bij het zoekenaar of het detecteren van koelmiddellekken. Een ontladingslamp (ofeen andere detector die een open vlam gebruikt) mag nicht worden gebruikt.

Lekdeteciemethoden

De volgende lekdeteimethoden worden aanvaardbaar geacht voor systemen die ontvlambare koelmiddelen bevatten.

Elektronische lekdetectoren worden gebruikt om ontvlambare koelmiddelen te detecteren, maar de gevoeligheid is möglichn nicht adequateat of moet möglich opnieuw worden gekalibreerd. (Detectie-apparatuur要去 worden gekalibreerd in een koelmiddelvrijeruihte.) Zorg ervoor dat de detector geen potentièle ontstekingsbron is en geschikt is voor het gebruekte koelmiddel. Lekdetectieapparatuur要去 worden ingesteld op een percentage van de onderste ontvlambaarheidsgrens (LFL) van het koelmiddel en要去 worden gekalibreerd op het gebrukte koelmiddel en het juiste percentage van het gas (maximaal 25% ) is bevestigd.

Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van chloorhoudende reinigingsmiddelen moet worden vermeden,ondat het chlor kan reageren met het koelmiddel en het koperen leidingwerk kan aantasten.

Als er een lekkage van koelmiddel worden geconstasteerd waarvoorleenoodzakelijk is, moet al het koelmiddel uit het systeme worden verwijderd of geisoleerd (door middel van afluitventielen) in een deel van het systeem dat op afstand is van de lekkage. Zuurstofvrije stikstof (OFN) worden dan zowel voor als tijdens het lasproces door het systeem gespoeld.

Verwijderen en ontruiimten

Bij inbraak in het koelmiddelcircuit om reparaties uit te voeren of voor enig ander doel, moet gebruik worden gemaakt van conventionele procedures. Het isECHTER belangrijk dat de beste werkwijze wordt gevolgd, aangezien er rekening moet worden gehonden met ontvlambaarheid. De volgende procedure moet worden nageleefd:

koelmiddel verwijderen;
- het circuit reinigen met inert gas;
ontruimen;
opniewuin met inert gas;
open het circuit door te snijden of te lassen.

De koelmiddelvulling要去en teruggewonnen via de juiste terugwincilinders. Het systeem要去 worden "gespoeld" met octafluoronafaftaleen (OFN) om de eenheid te beschermen. Dit proces要去 möglichk meerdereKaren worden herhaald. Perslucht of zuurstof mag Niet worden gebruikt voor deze taak.

Het spoelen geschiedt door het vacuum in het system met OFN te verbreken en te blijven vullen totdat de werkdruk is bereikt, cervolgens maar de atmosefer te ventileren en uiteindelijk maar een vacuum te trekken. Dit proces要去 worden herhaald totdat er geen koelmiddelmeer in het system zit. Wanner de LASTE OFN-lading wordt gebruikt, wordt het system ontlucht tot atmosferische druk om de werkzaamheden möglich te makeen. Deze bewerking is absolutnoodzakelijk als laswerkzaamheden aan de leidingen moeten plaatsvinden.

Zorg ervoor dat de uitlaat voor de vacuumpomp Niet in de buurt van ontstekingsbronnen is en dat er spreke is van ventilatie.

Laadprocedures

Naast de gebruikelijke laadprocedures要去en de volgende vereisten worden nageleefd.

Zorg erd dat er gen verontreinig van verschillende koelmiddelen optreedt tijdens het gebruik van oplaadapparatuur.
Slangen of leidingen moeten zo kort möglichk zijn om de hoeveelheid koelmiddel die zich.daar in bevindt te minimaliseren.
—Cilinders moeten rechtop worden gehonden.
Zorg ervoor dat het koelsysteme geaard is voordat u het systeme met koelmiddel vult.
- Label het systeem wanner het vullen is voltooid (als dit nog Niet is gebeurd).
- Er moet uiterste zorg eraan worden besteed dat het koelsysteme Niet overvuld worden.

Voordat het systeem opnieuw wordt gemuld, moet de druk ervan worden getest met behulp van OFN. Het systeem要去 na voltooiing van het vullen maar voor de inbedrijfstelling worden getest op lekkegage. Voorafgaand aan het verlaten van de site要去 een tweedelektest worden uitgevoerd.

Ontmanteling

Alvorens deze procedure uit te voeren, is het van essentieel belang dat de technicus volledig bekend is met de apparatuur en al zij details. Het worden aanbevolen om alle koelmiddelen veilig te recupereren. Voorafgaand aan de uit te voeren taak要去 een olie- en koelmiddelmonster worden genomen voor het geval dat er een analyse nodig is voorafgaand aan het hergebruik van teruggewonnen koelmiddel. Het is van essentieel belang dat elektrische stroom beschikbaar is voordat er worden beginnen met de taak.

w) Raak vertrouwd met de apparatuur en de werkig ervan.
x) Isoleer het systeme elektrisch.
y) Zorg voordat u de procedure UITvoert dat:

mechanische behandelingsapparatuur is, indien nodig, beschikbaar voor de omgang met koelmiddelcilinders;
- alle personlijk beschermingsmiddelen beschikbaar zichen en correct worden gebruikt;
- het terugwinproces te allenarend gecontroleerd door een bevoegd persoon;
- terugwinapparatuur en cilinders voldoen aan de toepasselijkne normen.

z) Koel het koelmiddelsysteme zo möglichk af.

aa) Als een vacuum nicht möglich is, kaak dan een spruitstuk zodate koelmiddel uit verschillende delen van het systeem kan worden verwijderd.
bb)Zorg ervoor dat de cilinder zich op de schaal bevindt voordat het terugwinnen plaatsvindt.
cc) Start de terugwinmachine en werk volgens de instructies van de fabrikant.
dd)Maak de cilinders nicht te vol. (Niet meer dan 80% volume vloeibare vulling).
ee) Overschrijd de maximale werkdruk van de cilinder Niet, ook Niet tijdelijk.
ff) Wanner de cilinders correct zijn gezuld en het proces is voltooid,要去 u ervoor zorgen dat de cilinders en de apparatuur snel van de locatie worden verwijderd en alle isolatiekleppen op de apparatuur� afgesloten.
gg)Teruggewonnen koelmiddel mag Niet in een ander koelsystem worden verwuld tenzij het is gereinigd en gecontroleerd.

Etikettering

Apparatuur moet worden geëtiketteerd met de vermelding dat het buiten bedrijf is gesteld en het koelmiddel is verwijderd. Het etiket moet worden gedateerd en ondertekend. Zorg ervoor dat zich op de apparatuur labels bevinden met de vermelding dat de apparatuur ontvlambaar koelmiddel bevat.

Terugwinnen

Bij het verwijderen van koelmiddel uit een system, hetzij voor onderhoud of buiten gebruik stellen, wordt aanbevolen om alle koelmiddelen veilig te verwijderen.

Zorg er bij het overbrengen van koelmiddel in cilinders voor dat alleen geschikte koelmiddelterugwinningscilinders worden gezruikt. Zorg ervoor dat het juiste aantal cilinders ter beschikking staan voor het opslaan van de totale systeemvulling. Al te gebruiken cilinders zijn bestemd voor het teruggewonnen koelmiddel en geetiketteerd voor dat koelmiddel (dwz speciale cilinders voor het terugwenn van koelmiddel). Cilinders要去en compleet�in met overdrukventiel en bijbehorende afsluiters die zich in goede staat bevinden. Lege terugwincilinders worden verwijderd en, indien möglichk, gekoeld voordat het terugwinnenplaatsvindt.

De terugwinapparatuur要去 in goede staat verkeren met een reeks instructies betreffende de apparatuur die voorhanden is en要去 geschikt zichen voor het terugwinnen van ontvlambare koelmiddelen. Bovendien要去 een reeks gekalibreerde weegschalen beschikbaar zichen en in goede staat verkeren. De slangen要去 compleet met lekvrije ontkoppelingsverbindingen en in goede staat zichen. Controllerveordat u de terugwinmachine gebrukt of deze in goede staat is, goed is onderhoden en dat alle bijbehorende elektrische componenten zichen afgedicht om ontsteking te voorkomen in het geval dat er koelmiddel vrijkomt. Raadpleeg de fabrikant in geval van twijfel.

Het teruggewonnen koelmiddel moet worden teruggestuurd maar de leverancier van het koelmiddel in de juiste terugwinningscilinder en de betreffende afvaltransportnota worden gerangschikt. Meng geen koelmiddelen in terugwinningseeheden en vooral Niet in cilinders.

Als compressoren of compressoroliën要去en worden verwijderd,要去 u ervoor zorgen dat ze zijn verwijderd tot een aanvaardbaariveau om ervoor te zorgen dat er geen ontvlambaar koelmiddel in het smeemiddel achechterblick. Het verwijderingsproces要去 worden uitgevoerd voordat de compressoraar de leverancier worden teruggestuurd. Alleen elektrische verwarming aan de compressorbehuizing mag worden gebruikt om dit proces te versnellen. Wanner ole ui t een system wordt afgetapt, moet dit

EU- Conformiteitsverklaring

Productbeschrijving:

Wij verklaren dat het hierboven vermeld product is beoordeeld overeenkomstig en geacht te voldoen aan de eisen van genoemde Europese Richtlijnen en normen:
