GEBRUIKSAANWIJZING SB 10V2 WA HITACHI

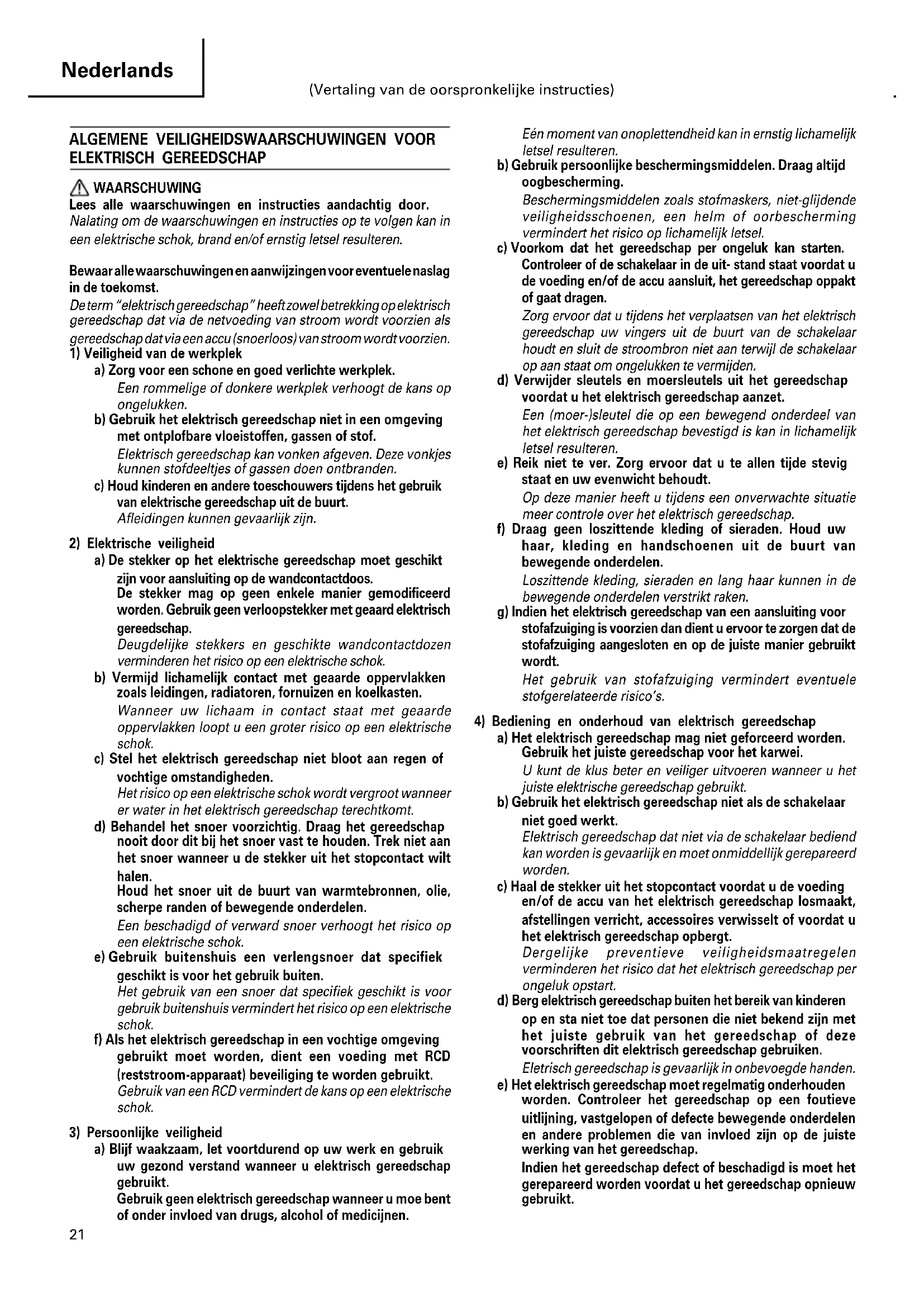

ELEKTRISCH GEREEDSCHAP WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. (Vertaling van de oorspronkelijke instructies) 05Ned_SB10V2_WE 2/23/12, 3:51 PM2122 Nederlands TECHNISCHE GEGEVENS Model SB10V2 SB10S2 Voltage (verschillend van gebied tot gebied)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Opgenomen vermogen* 1020 W Stroomingang 240 – 420 m /min 420 m /min Bandafmetingen 100 × 610 mm Gewicht (zonder kabel) 5,2 kg

• Controleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. EXTRA TOEBEHOREN (los te verkrijgen)

1. Schuurbanden zonder eind

Tabel 1 Korrelgrootte Korrelsoort 40 AA, WA, CC 60 AA, WA, CC 80 AA, WA, CC 100 AA, WA, CC 120 AA, WA, CC 150 AA, WA, CC 180 AA, WA, CC 240 AA, WA, CC AANTEKENING: De schuurbanden zonder eind worden verkocht in pakken van 10 stuks per type. Bij een bestelling moet de gewenste korrelsoort en grootte opgegeven worden. STANDAARD TOEBEHOREN (1) Schuurband zonder eind (Korrelgrootte nr. 80) .............................................. 1 (2) Stofzak ........................................................................ 1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE

BANDSCHUURMACHINE Houd het gereedschap vast aan de geïsoleerde handgrepen want anders kan de band kan in aanraking komen het eigen snoer. Als een onder stroom staande draad wordt doorgesneden, zorgt dit er voor dat niet- geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen. WAARSCHUWING Bepaal voordat u met het schuurweWAArk begint wat voor materiaal ugaat schuren. Als er een risico bestaat dat er tijdens het schuren schadelijke / giftige stoffen, zoals loodverf, hout en metaal, vrijkomen dan moet u een stofzak of stofafzuigingssysteem op de stofuitlaat bevestigen. Wij adviseren, indien beschikbaar, bovendien het gebruik van een stofmasker. Adem de schadelijke / giftige stoffen die tijdens het schuren vrijkomen niet in. De stoffen kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers. 05Ned_SB10V2_WE 2/23/12, 3:51 PM2223 Nederlands

Bij het schuren van kleine voorwerpen moet ter vergemakkelijking van het werk een vast statief gebruikt worden. De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN 䡬 Het fijnschuren en afschuren van houtbewerkingsproducten. 䡬 Politoer van de ondergrond van oppervlaktes, die met hout bekleed zijn. 䡬 Het fijnschuren van metalen oppervlaktes. 䡬 Politoer van de ondergrond van oppervlaktes, die met metaal bekleed zijn. De verwijdering van roest of verf voor de nabewerking. 䡬 De oppervlaktebewerking van lei, beton en dergelijke materialen.

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Controleren of de netschakelaar op UIT staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op AAN staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. De schuurband aanbrengen.

Voor details zie het punt "Het aanbrengen van de schuurband".

Het gebruik van een reststroomapparaat met een nominale reststroom van 30 mA of minder wordt aanbevolen.

DE SCHUURBAND GEBRUIKEN

LET OP: Om ernstige problemen te voorkomen is het belangrijk dat u eerst de stroom UITZET en de stekker uit het stopcontact haalt.

1. Het aanbrengen van de schuurband

(1) Trek met uw vinger aan de hendel. De losse rol beweegt zich naar achteren (Afb. 1). (2) De schuurband wordt op de aandrijfrol en losse rol geplaatst en via de buitenkant van de sleepschoen geleid. Er moet daarbij op gelet worden dat de pijl op de binnenkant van de schuurband overeenstemt met de draairichting van de aandrijfrol (Afb. 2). (3) Door het bedienen van de hendel met de vinger verplaatst de losse rol zich naar voren en wordt de schuurband juist aangespannen. De positie van de schuurband wordt vervolgens afgesteld. LET OP: Een verkeerd aangebrachte schuurband vermindert de prestaties van het gereedschap en verkort de levensduur van de schuurband.

2. Verwijderen van de schuurband

Trek met uw vinger aan de hendel. De schuurband gaat nu hangen en kan gemakkelijk van de rollen worden verwijderd. STOF VERWIJDEREN Wanneer er te veel stof in de stofzak zit, werkt de stofopname minder goed. Het wordt daarom aanbevolen om de stofzak te legen wanneer deze ongeveer tweederde vol zit. Daardoor wordt een optimale stofopname (en het prestatievermogen van het gereedschap) gegarandeerd. Men leegt de zak als volgt: (1) De houder wordt losgedraaid en de stofzak wordt verwijderd (Afb. 5) (2) De stofzak wordt geopend d.m.v. een ritssluiting.

Druk de schakelaar in om de schuurband op de proefstand te zetten. Stel de schuurband in zodat beide kanten 1,6mm-3mm boven de kanten van de rollen uitsteken. Wanneer de schuurband tijdens de werkzaamheden te ver naar binnen geplaatst is, kan slijtage en schade aan de machine optreden. De schuurband kan ingesteld worden door de instelschoef te draaien (Afb. 3). 䡬 Draai de instelschroef naar rechts om de band naar binnen te plaatsen. 䡬 Draai de instelschroef naar links om de band naar buiten te plaatsen. LET OP: Als de schuurband tijdens de werkzaamheden verplaatst kunt u de schuurband tijdens het werk zelf instellen.

2. De schakelaar inschakelen

Houd de machine uit de buurt van het oppervlak dat geschuurd moet worden wanneer u de schakelaar inschakelt. Als de machine tijdens het inschakelen van de schakelaar op het oppervlak staat kan dit tot schade aan het oppervlak leiden. Dit is ook van toepassing wanneer het gereedschap wordt uitgezet.

3. Het vasthouden van de bandschuurmachine.

Men pakt de handgreep en knop vast en houdt de machine zodanig dat deze de oppervlakte, die geschuurd moet worden, licht aanraakt. Het gewicht van de machine zelf is voldoende voor optimaal en doeltreffend schuren en polijsten. Geen extra druk uitoefenen. Te veel druk kan de motor overbelasten, de levensduur van de schuurband verkorten en de schuur- of polijstprestaties verminderen. (Afb. 4).

4. De bandschuurmachine wordt eerst naar voren en

vervolgens naar achteren bewogen. Herhaal deze beweging (Afb. 4). 05Ned_SB10V2_WE 2/23/12, 3:51 PM2324 Nederlands

5. De juiste schuurband kiezen

Aan de hand van de tabellen 2 en 3 hieronder wordt de juiste korrelgrootte en type schuurband uitgekozen. Tabel 2 Gewenst oppervlak Juiste korrelgrootte Grof oppervlak 40 Middelgroot oppervlak 40 – 100 Fijn oppervlak 100 – 240 Tabel 3 Korrelsoort Het te bewerken oppervlak AA Staal, Hout WA Hout, Bamboe CC Non-ferrometalen, Lei, Plastieken, Beton LET OP: 䡬 Zie Tabel 3 voor de passende korrelgrootte. 䡬 De korrel van de schuurband moet grover zijn dan de korrel die gebruikt wordt bij handmatig schuren. 䡬 Er worden schuurbanden van dezelfde korrelgrootte gebruikt tot een gelijkmatig oppervlak bereikt is. Een verandering in de korrelgrootte kan tot een ongelijkmatig oppervlak leiden.

6. De schakelaar bedienen

De schakelaar wordt AANGEZET wanneer de drukschakelaar wordt ingedrukt en vergrendeld wanneer de vergrendelknop eenmaal wordt ingedrukt. Hierdoor kan de machine continu gebruikt worden. Door de drukschakelaar opnieuw in te drukken wordt de vergrendelknop vrijgegeven. (Afb. 5).

7. De bandsnelheid instellen.: SB10V2

De bandschuurmachine is voorzien van een elektrische regelschakeling voor een traploze toerentalsnelheid. Gebruik de draaiknop zoals aangegeven in Afb. 6 om de snelheid in te stellen. Wanneer de draaiknop op “1” is ingesteld werkt de bandschuurmachine op de laagste snelheid. Wanneer de draaiknop op “5” is ingesteld werkt de bandschuurmachine op de hoogste snelheid.

8. De bewerking van hoeken

De hoeken kunnen geschuurd en gepolijst worden door de machine zoals aangetoond in Afb. 7 te gebruiken.

ONDERHOUD EN INSPECTIE

1. Inspectie van de schuurband:

Daar het gebruik van een versleten schuurband het rendement vermindert, is het wisselen van de schuurband aan te bevelen, zodra men een bovenmatige slijtage vaststelt.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het “hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspecteren van de koolborstels

Met het oog op uw veiligheid en om elektrische schokken te voorkomen, mogen inspectie en vervanging van de koolborstels alleen uitgevoerd worden door een erkend Hitachi Service-centrum.

5. Vervangen van het stroomsnoer

Als het stroomsnoer van het gereedschap beschadigd raakt, moet het gereedschap aan een erkend Hitachi Service-centrum worden geretourneerd om het stroomsnoer te laten vervangen.

6. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING: Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_SB10V2_WE 2/23/12, 3:51 PM2425 Nederlands Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Het standaard A-gewogen geluiddruknivo: 101 dB (A). Het doorsnee A-gewogen geluiddruknivo is 90 dB (A). Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Staalplaat schuren: Trillingsemissiewaarde ah = 2,2 m/s

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_SB10V2_WE 2/23/12, 3:51 PM2526 Español
