MANUALE UTENTE SB 10V2 WA HITACHI

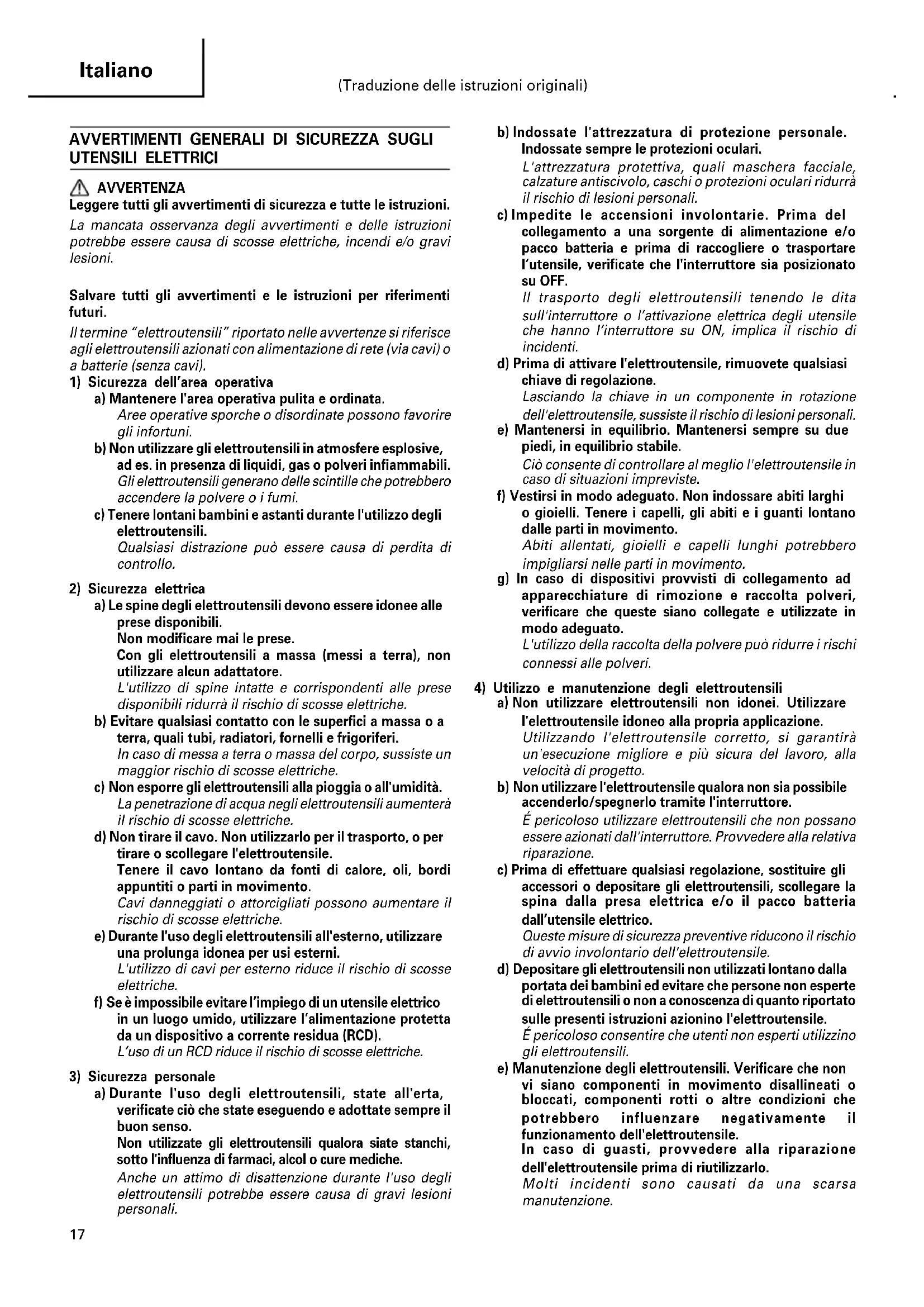

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI
AVVERTENZA
Leggere tutti gli avventimenti di sicurezza e tutte le istruzioni.
La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesionsi.
Salvare tutti gli avventimenti e le istruzioni per riferimenti futuri.
Il termine "elettroutensili" riportato nelle avventenze si riferisceagli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).
1) Sicurezza dell'area operativa
a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate posso n favorire gli infortuni.
b) Non utilizzato gli elettroutensili in atmossere explosive, ad es. in presenza di liquidi, gas o polveri inflammabili.
Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli eletttroutensili.
Qualsiasi distrazione cui si sono in controllo.
2) Sicurezza elettrica
a) Le spine degli elettroutensili devono essere idonee alle prese disponibili.
Non modificare mai le prese.
Con gli eletttroutensili a massa (messi a terra), non utilizzare alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle presedisponibili ridurra il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.
In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.
c) Non esporre gli eletttroutensili alla pioggia o all'umidità.
La penetrazione di acqua negli elettroutensili aumentaria il rischio di scosse elettriche.
d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare I' eletttroutensile.
Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.
Cavi danneggiati o attorcigliati possono augmentare il rischio di scosse elettriche.
e) Durante l'uso degli elettroutensili all'esterno, utilizzato una prolonga idonea per usi esterni.
L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.
f) Se è impossibile evitare l'impiego di un utensile elettrico in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).
L'uso di un RCD riduce il rischio di scosse elettriche.
3) Sicurezza personale
a) Durante l'uso degli eletttroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.
Non utilizzate gli elettROUTensili qualora siate stanchi,除去I'influenza di farmaci,alcol o cure mediche.
Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.
b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale, calcature antiscivolo, caschi o protezioni oculari ridurra il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verificate che l'interruttore sa positaponato su OFF.
Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensile che hanno l'interruttore su ON, implicata il rischio di incidenti.
d) Prima di attivare l'elettROUTensile, rimuovete qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.
e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile.
Cio consente di controllare al meglio l'electrontensile in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.
g) In caso di dispositiivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato.
L'utilizzo della raccolta della polvere cui si riscichi connessi alle polveri.
4) Utilizzo e manutenzione degli eletttroutensili
a) Non utilizzato eletttroutensili non idonei. Utilizzato l'eeltroutensile idoneo alla propria applicazione.
Utilizzato l'electrontroutensile corretto, si garantirà un'esecuzione migliorie e più sicura del lavoro, alla velocità di progetto.
b) Non utilizzato l'electroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.
É pericolosoutilizzare elettrotensili che non possano essere azionati dall'interruttore.Provvedere alla relativa riparazione.
c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettrotensili, scollegare la spina alla presa elettrica e/o il pacco batteria dall'utensile elettrico.
Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.
d) Depositate gli eletttroutensili non utilizzati lontano alla portata dei bambini ed evitare che persone non esperte di eletttroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettrottensile.
Épericoloso consentire che utenti non espertiutilizzinogli elettroutensili.
e) Manutenzione degli eletttroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'eletttroutensile.
In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo.
Molti incidenti sono causati da una scarsa manutenzione.
f) Mantenere gli strumenti di taglio affilati e puliti.
Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affiliati, sono meno soggetti al bloccaggio e sono più facilemente controllabili.
g) Utilizzato l'eletruttensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.
L'uso dell'utensile elettrico per operazioni diverse da quale previste potrebbe causare una situazione pericolosa.
5) Assistenza
a) Affidate le riparazioni dell'eletttroutensile a persona qualificare che utilizzino solamente parti di ricambio identiche.
CiO garantirà il mantenimento della sicurezza dell'elettroutensile.
PRECAZIONI
Tenere lontano dalla portata di bambini e invalidi.
Quando non utilizzati, gli strumenti dovranno essere depositi lontano alla portata di bambini e invalidi.
CARATTERISTICHE
| Modello SB10V2 SB10S2 | ||
| Voltaggio (per zona)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) | ~ | |
| Potenza assorbita* 1020 W | ||
| Velocità del nastro penza carico 240 - 420 m /min 420 m /min | ||
| Misure del nastro abrasivo 100 x 610 mm | ||
| Peso (escluso il cavo) 5,2 kg | ||
- Accertatevi di aver controllato bene la piastrina perché esta varia da zona a zona.
ACCESSORI STANDARD
(1) Nastro abrasivo continuo (Grana: n. 80) 1
(2) Sacco per polvere 1
Gli accessori standard possono essere modificati sanza preavviso.
ACCESSORI DISPONIBILI A RICHIESTA (venduti separamente)
- Nastri abrasivi continui
Tabella 1
| Grana | Tipo do graná |
| 40 | AA, WA, CC |
| 60 | AA, WA, CC |
| 80 | AA, WA, CC |
| 100 | AA, WA, CC |
| 120 | AA, WA, CC |
| 150 | AA, WA, CC |
| 180 | AA, WA, CC |
| 240 | AA, WA, CC |
NOTA:
Il nastro abrasivo continuo è venduto in pacchi da 10 nastri dello stresso tipo. Nelle ordinazioni specificare il tipo e la di grana desiderati.
AVVERTIMENTI DI SICUREZZA PER IL LEVIGATRICE A NASTRO
Afferrare l'utensile dalle superfici isolate poiché il nastro potrebbe venire a contatto con il proprio cavo. Il taglio di un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile e dare una scossa elettrica all'opereatore.
ATTENZIONE
Prima di adoperare la levigatrice a nastro, controllare il materiale che si intende levigare.
Se si prevede la generatione di polveri dannose/ tossiche durante l'operazione di smerigliatura, come la vernice di piombo, legno e metalli, assicurarsi che la sicca di raccolta della polvere o un systema di estrazione della polvere appropriato sua collegato saldamente allo scarico della polvere.
Indossare una maschera per la polvere, se disponibile.
Non inalare o toccare le polveri dannose/tossiche generate durante l'operazione di smerigliatura, la polvere cui mettere a rischio la vostra salute e quella di coloro che vi stanno attorno.
2. Supporto per l'uso della smerigliatie in posizione fissa.
Per semplicità d'uso, quando si smerigliano oggetti di piccole dimensioni, usare un supporto per smerigliatrice in posizione fissa.
Gli accessori disponibili a richiesta possocono essere modificati nella preavviso.
APPLICAZIONI
Smerigliatura e lisciatura di rifinimento di manufatti in legno.
Levigatura di base di superifici ricoperte in legno.
Smerigliatura di rifinimento di superfici metalliche.
Levigatura di base di superfici ricoperte in metallo, rimozione di ruggine, o rimozione di vernice prima di una nuova rifinitura.
Rifinitura di superfici di ardesia, cemento e materiali similari.
PRIMA DI INIZIARE LE OPERAZIONI
1. Alimentazione
Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all'alimentazione di corrente specificate nella piastrina dell'apparecchio.
2. Interruttore di corrente
Mettere l'interruttore in posizione SPENO. Se la spina è infrilata in una presa nelle interrottore è ACCESO, l'utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.
3. Prolunga del cavo
Quando l'ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.
4. Montare il nastro abrasivo.
Per i particulari, fare riferimento al paragrafo "Montaggio del nastro abrasivo."
5.RCD
Si raccomanda di usare sempre un Interruttore differenziale con una potenza nominale di 30mA o meno.
COME SI MANIPOLA IL NASTRO ABRASIVO
ATTENZIONE:
Assicurarsi di spegnere l'alimentazione e scollegare la spina alla presa per evitare seri danni.
1. Come fissare il nastro abrasivo
(1) Tirare la leva con un dito e la puleggia folle si muovera all'indietro. (Fig.1)
(2) Mettere il nastro sulla puleggia motrice e su quella folle, facendolo passare all'esterno della piastra di appoggio e fare in modo che la freccia all'interno del nastro coincida con il senso di rotazione della puleggia motrice. (Fig.2)
(3) Spingere la leva con un dito e la puleggia folle si muovera in avanti dando la giusta tensione al nastro abrasivo. In quello caso,attenzione a non incastrare il dito con la leva.Quindi,regolare la posizione del nastro abrasivo.
ATTENZIONE:
L'installazione del nastro adesivo nel senso errato provocherebbe un abbassamento nel livello di efficienza lavorativa e diminuirebbe la durata di esercizio del nastro abrasivo.
2. Rimozione del nastro abrasivo
Tirare la leva con un dato e allentare la tensione del nastro in modo che possa essere rimioso agevolmente delle pulegge.
RIMOZIONE DELLA POLVERE
Quando nel sacco della polvere si è accumulata una eccessiva quantità di polvere, l'efficacia di raccolta della polvere diminuisce sensibilmente.
Per ottenere un'ottima efficacia nella raccolta della polvere (nonché un'ottima efficacia di lavorazione), rimuoverve la polvere dal sacco quandoesso si è riempito per circa 2/3 della sua capacité.
Rimuovere polvere dal sacco come segue:
(1) Allentare la barretta di sostegno e rimuovere il sacco della polvere (Fig. 5).
(2) Aprire il sacco facendo scorrere la chiusura lampo.
COME SI USA LA LEVIGATRICE A NASTRO
1. Come regolare la posizione di levigatura.
Premere l'interruttore e girare il nastro abrasivo in posizione di controllo. Regolare il nastro abrasivo in modo che ambedue i bordi sporgano di 1,6mm-3mm或者其他 pulegge.
Se durante il funzionamento il nastro abrasivo èizzato troppo all'interno, si possono verificare abrasioni e danni all'apparecchio.
Regolare la posizione del nastro abrasivo ruotando la vite di regolazione (Fig. 3).
Ruotare la vite di regolazione in senso orario per spostare il nastro verso l'interno.
Ruotare la vite di regolazione in senso anti-orario per spostare il nastro verso l'esterno.
ATTENZIONE:
Se il nastro si muove durante il funzionamento, la regolazione cui è essere fatta durante il funzionamento stesso.
2. Per accendere l'interruttore
Accendere l'interruttore tenendo la macchina lontana alla superficie da smerigliare. Se la macchina viene posizionata sulla superficie quando si preme l'interruttore, la superficie subirà dei notevoli graffi. Lo stesso vale quando si arresta la macchina.
3. Come si impugna la macchina
Affermando l'impugnatura con una mano e il pomello con l'altra, tenere la macchina in modo che tocchi leggermente la superficie da smerigliare.
Il peso della stessa macchina è sufficiente per smerigliare e levigare con la massima efficacia.
Non esercitare ulterioriore pressione, perchécisionsovraccaricherebbe il motore, diminuirebbe la durata di esercizio del nastro e abbasserebbe il livello di efficacia della lavorazione. (Fig. 4).
4. Come si muove la macchina
Muovere la macchina prima in avanti e poi indietro, ripetendo quello movimento. (Fig. 4)
5. Scelta del nastro abrasivo opportuno
Scegliere un nastro abrasivo di tipo e taglia di grana adeguati, servendosi delle Tabelle 2 e 3 qui sotto.
Tabella 2
| Rifinitura desiderata | Taglia di grana adeguata |
| Rifinitura grossa 40 | |
| Rifinitura media 40 – 100 | |
| Rifinitura fine 100 – 240 | |
Tabella 3
| Tipodi grana | Superficie da lavorare |
| AA Acciaio, Legno | |
| WA Legno, Bamboo | |
| CC | Metalli non ferrosi, ardesia, plastica, calcestruzzo |
ATTENZIONE:
Per la taglia di grana,fare riferimento alla Tabella 3
La grana del nastro abrasivo deve essere più grossa di quella della carta abrasiva usata per il lavoro manuale.
Usare nastri abrasivi della stessa misura di grana fino a che non si ottiene una superficie uniforme. Se si cambia la misura di grana, si può conseguire un risultato mediocre.
6. Funzionamento dell'interruttore
L'interruttore di alimentazione si accende quando si tira il grilletto, e se si preme una volta il fermo, l'interruttore si blocca, permettendo il funzionamento continuo.
E' possible rilasciare il fermo tirando il grilletto. (Fig. 5)
7. Regolazione della velocità del nastro : SB10V2
La levigatrice a nastro è munita di un circuito di controlo elettrico che permette un semplice controlo della velocità. Per regolare la velocità, ruotare il commutatore indicate nella Fig. 6.
Quando il commutatore è impostato su "1", la levigatrice a nastro funziona alla velocità minima.
Quando il commutatore è impostato su "5", la levigatrice a nastro funziona alla velocità massima.
8. Lavorazione negli angoli
E' possibl e smerigliare e levigare gli angoli usando I'apparecchio come illustrato nella Fig. 7.
MANUTENZIONE E CONTROLLI
Poiché l'uso continuativo di un nastro abrasivo consumato fa decadere l'efficacia del lavoro, sostituire il nastro stesso non appena sinota la sua eccessiva usura.
2. Controllo delle viti di tenuta
Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.
3. Manutenzione del motore
L'avolgimento del motore il vero e proprio "cuore" degli attezzi elettrici. Fare attenzione a non danneggiare l'avolgimento e/o non bagnarlo con olio o acqua.
4. Ispezione delle spazzole di carbone
Per Per mantenere la sua sicurezza e la protezione da scosse elettriche, l'ispezione delle spazzole di carbone e la loro sostituzione su quello utensile delve essere eseguita SOLO da un centro assistenza autorizzato Hitachi.
5. Sostituzione del cavo di alimentazione
Se il cavo di alimentazione dell'attrezzo è danneggiato, l'attrezzo deve essere rinniato ad un centro assistenza autorizzato Hitachi per la sostituzione del cavo.
6. Listadepezdi ricambio
A: N. voce
B: N. codice
C:N.uso
D: Note
CAUTELA
Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato.
Questa lista dei pezioni torna utile se viene presentata con l'utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione.
Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.
MODIFICHE
Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni technologiche.
Di seguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati sulla preavviso.
GARANZIA
Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte alla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentole, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trovava al terminne di queste Istruzioni per l'uso, ad un Centro di Assenza Autorizzato Hitachi.
NOTA:
A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in quello foglio sono soggette a cambiamentienza Preventiva通讯。 Comunazione.
Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni
I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871.
Il livello di potenza sonora pesato A tipico è di 101 dB (A).
Il livello di pressione sonora pesato A tipico è di 90 dB (A).
KpA incertezza: 3 dB (A)
Indossare protezioni per l'udito.
Valori totali di vibratione (somma vettori triass.) determinati secondo la norma EN60745.
Piastra di levigatura in acciaio:
Valore di emissione vibrazioni ah = 2,2m / s^2
Incertezza K = 1,5 m/s²
Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al tipo di test standard e può essere utilizzato per confrontare un utensile con un'alto.
Puo essere inoltre utilizzato per la stima preliminare dell'esposizione.
AVVERTENZA
OIl valore di emissione vibrazioni durante l'uso effettivo dell'utensile cui esso diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
- Identificare le misure di sicurezza per la protezione dell'operaatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funzionaenza essere utilizzato in aggiunta al tempo di avvio).
