GEBRUIKSAANWIJZING Amber IV Pro-User
NL: Montagehandleiding en Veiligheidsvoorschriften

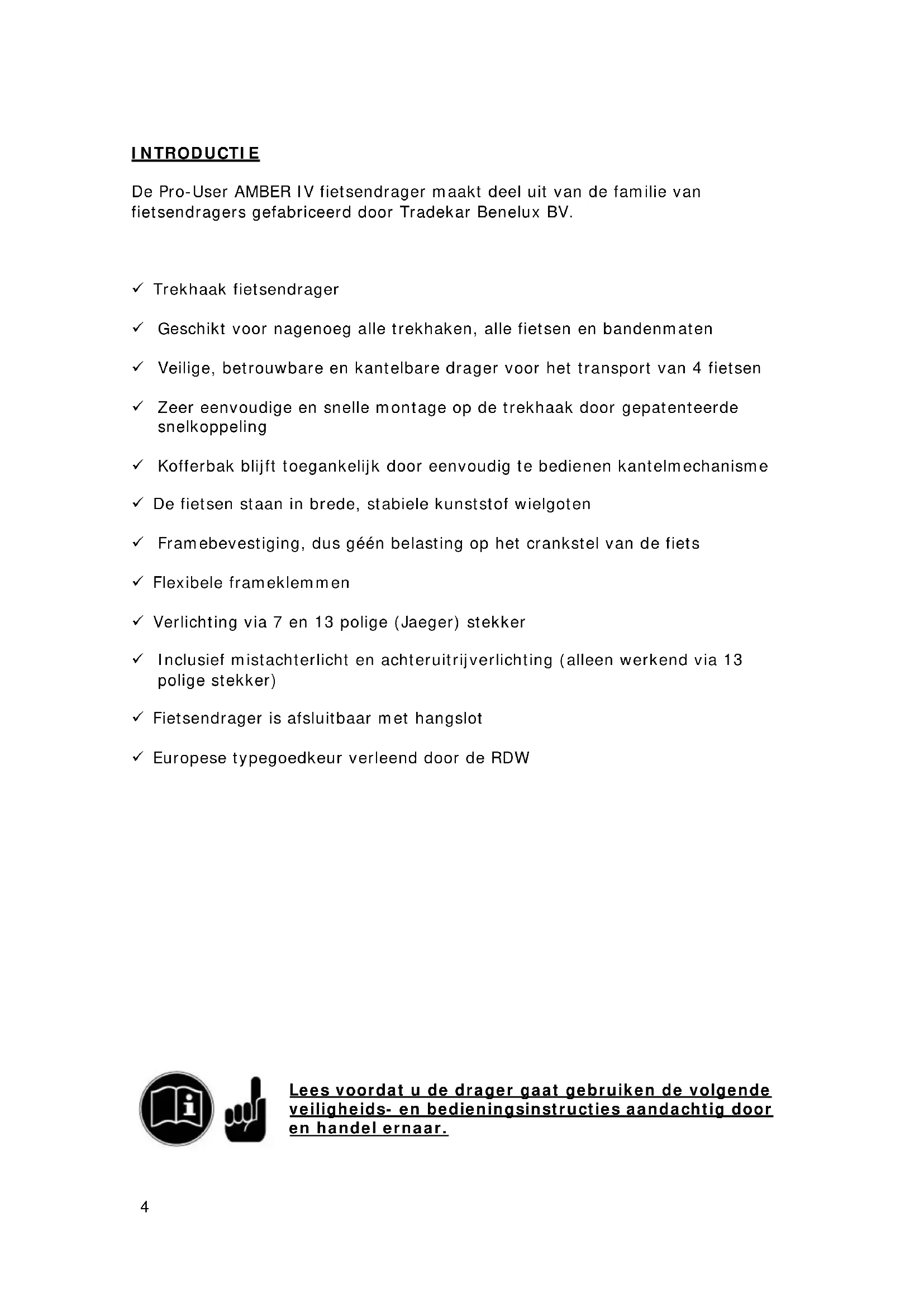

De Pro-User AMBER IV fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.
Trekhaak fietsendrager
Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
Veilige, betrouwbare en kantelbare drager voor het transport van 4 fietsen
Zeer eenvoudige en snelle montage op de trekhaak door gespatenteerde selnkoppeling
✓ Kofferbak blijft toegankelijk door eenvoudig te bedieren kantelmechanisme
De fietsen staan in brede, stabiele kunststof wielgoten
✓ Framebevestiging, dus geén belasting op het crankstel van de fiets
Flexibleframeklemmen
Verlichting via 7 en 13 polige (Jaeger) stekker
Inclusief mistachterlicht en weiteruitrijverlichting (alleen werkend via 13 polige stekker)
Fietsendrager is afsluitbaar met hangslot
Europese typegoedkeur verleend door de RDW
Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig dooren handel ernaar.
BELANGRIJKEINFORMATIE
Voor gebruik goed doorlezen!
Dit product Niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zich doorgelezen en duidelijk�.
De assemblage en montage van de fietsendrager alleen volgensdezemontagehandleiding uitvoeren.
De stappen die worden genoemd en de veiligheidsinstrumentes voor montage, bediening en gebruik van de fietsendrager,要去en beslist worden opgevolgd. Al dekleinste afwijk ing kan leiden tot verkeerde montage of verkeerd gebruik.
De drager is geschikt voor het vervoeren van maximaal vier fietsen. Let op de maximaal toelaatbare kogeldruk. U(Int) sunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg ). Het totale gewicht van de drager inclusief de fietsen mag Niet hoger zichn dan de maximaal toelaatbare kogeldruk van de trekhaak.
De maximale belasting op de fietsendrager zich mag 60kg zich.
Het eigen netto gewicht van de drager is Ca. 19,5kg.
| Maximale kogeldruk Gewicht fietsendrager Max. belasting | ||
| 50kg | 19,5kg | 30,5kg |
| 60kg | 19,5kg | 40,5kg |
| 75kg | 19,5kg | 55,5kg |
| 90kg | 19,5kg | Max. 60kg |
Niet geschikt voor het gebruik op aluminium trekhaken.
Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.
CONSUMENTEN HELPDESK & SUPPORT
0345-470998 (maandag t/m donderdag 8:30-12:30uur)
service@tradekar.nl
IN ELKAAR ZETTEN VAN DE FI ETSENDRAGER
De fietsendrager要去 nog afgemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven welke onderdelen nodigঀn voor de montage van de fietsendrager.

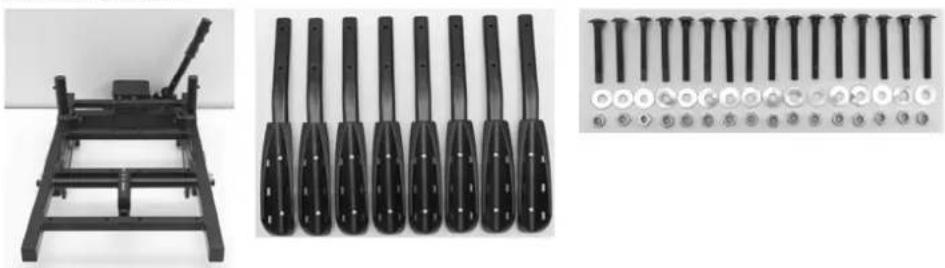

Stap 1
Onderdelen:
De montage:
Leg de acht wilhouders op het basisframe van de fietsendrager met de gatenrecht boven de gaten van het basisframe. Bevestig de wilhouders verrolgens met de zestien slotbauten M6x50, M6 sluitingen en M6 moertjes.
Monteer daarna de twee lamphoulders aan elkaar. Dit geleurt door middel van
een Klein ijzeren verbindingsstukje dat al aan een zijde voorgemonteerd zit. Schuif de rails in elkaar en schroef deze vast in de voorgemonteerde gaatje door middel van de bijgeleverde schroefje (M5x12) en ringetjes.

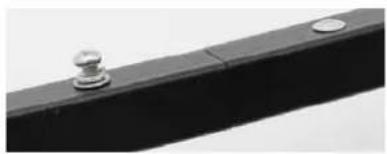

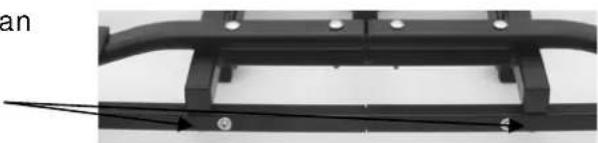

Monteer verwolgens de lamphouderrail aan de onderkant van het basisframe door middel van de twee M5x35 bouten en ringetjes.
Let er op dat de lamp met het mistachterlicht aan de linkerzijde van de drager bevestigd worden!

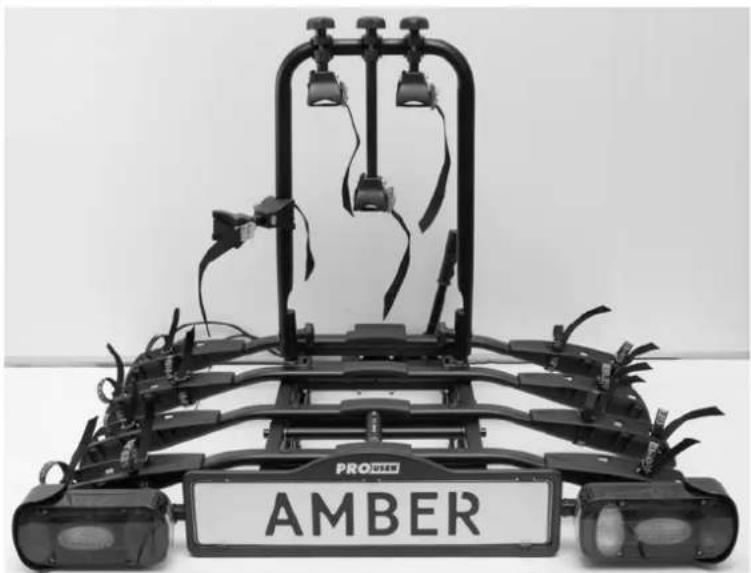

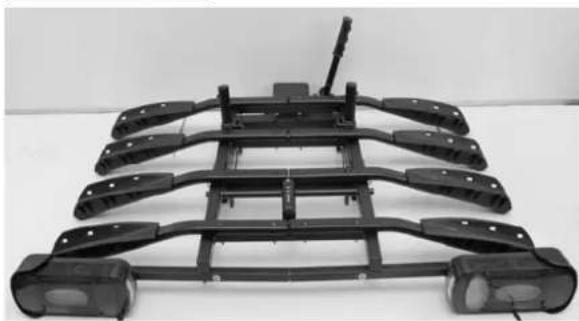

Eindresultaat:
Stap 2

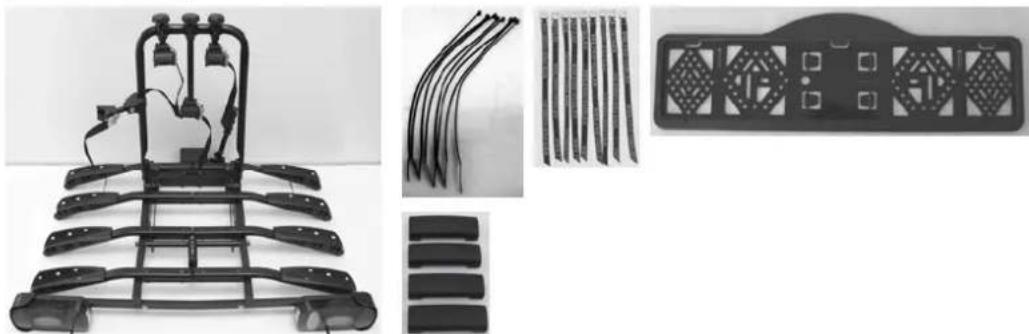

Onderdelen:
De montage:
Schuif de U-vormige beugel gegen de buitenkant van de U-beugelhoulders op het binnenframe. Bevestig deze U-vormige beugel met de bijgeleverde slotbauten (M8x60), sluitingen en kunststof draaiknoppen. Zorg dat de draaiknop aan de binnenkant zit (zie Foto).
Let op: u dient de beiden knoppen stevig aan te draaien zodat de beugel goed op zichn plaats komt.

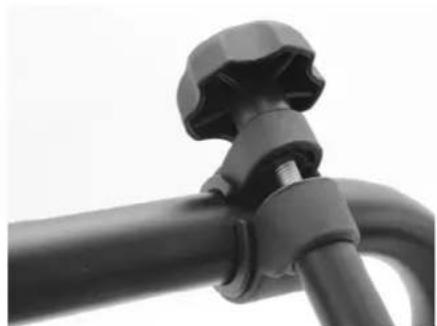

Draai de kunststof knop van de drie frameholders helemaal los, zodate de klemsluiting opengevouwen kan worden. Plaats eerst de kunststoffen ring om de U-vormige beugel en klem hier de klemsluiting overheen. Bevestig hierervolgens de houder wee aan met de kunststoffen knop en draai deze zodanig aan dat de frameholders nog net draaibaar zich (hier moeten immers de frames van de fietsen aan bevestigd worden). De spanbandzijde dient ter bevestiging van de fiets.

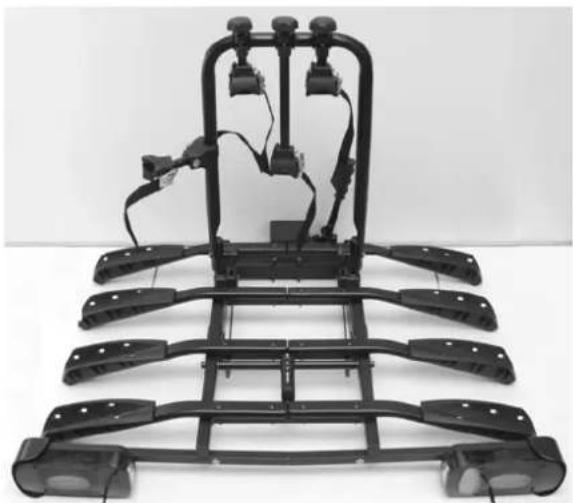

Eindhoven:
Stap 3
Onderdelen:
De montage:
Draai de schroefjes voor het monteren van de kentekenplaathouder uit de lamphouder-rail en monteer verwolgens ook de kentekenplaathouder aan de rail. De kentekenplaathouder moet op gelijke hoogte (of net ie's erboven) als de verlichting liggen.
Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het Kantelmechanisme Niet in de weg zit.
Schuif de twaalf korte, Zwarte spanbandjes van binnen waar buiten door de sleuf, dan rond de wilhouder en verwolgens door de sleuf wee van buitenaar binnen (zie Foto).
Als staat plaatsst u de vier kunststof afdekkappen over het midden van de welhoulders.
Eindhoven:
MONTAGE VAN DE FIETSENDRAGER OP DETREKHAAK
Allereerst is het verstandig om vertrouwd te raken met de snelkoppeling.
De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsendrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten worden.
Voor de montage van de fietsendrager kan de auto het Besterecht staan, de motor uit staan en de handrem aangetrokken zijn. Let op dat de trekhaak onbeschadigd, schoon en vetvrij is!

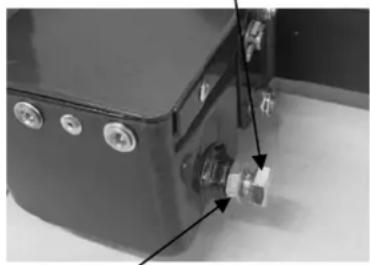

Ontgrendel de vergrendelpin van de hendel van de selnkoppeling door deze uit te trekken en een kwartslag te draaien. Open de selnkoppeling door de hendel vertikaal te zetten.
Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de spelnkoppeling maar beneden (Ca. 35-40kg) totdat deze Niet meer verder kan (Hendel zal in horizontale positie blijven staan). Draai de vergrendelpin waar een kwartslag terug, totdat deze weeer geborgd is (en de hendel Niet meer omhoog kan).
Test nu of de drager nog horizontal kan draaien op de trekhaak. Indien dit zo is dan haalt u de drager van de trekhaak en draait u de instelbout van de
selnkoppeling iets in. Eerst de borgmoer losdraaien, instelschroef iets aandraaien en borgmoer wee vastdraaien.
Plaats de drager waar terug op de trekhaak en controllerer verrolgens opnieuw of de drager goed vast op de trekhaak zit (en Niet meer gemakkelijk te draaien is). Herhaal dit totdat de drager goed vast zit.
Let op: Zorg er.altijd voor dat de borgmoer van de instelbout weer goed vastgedraaid worden!

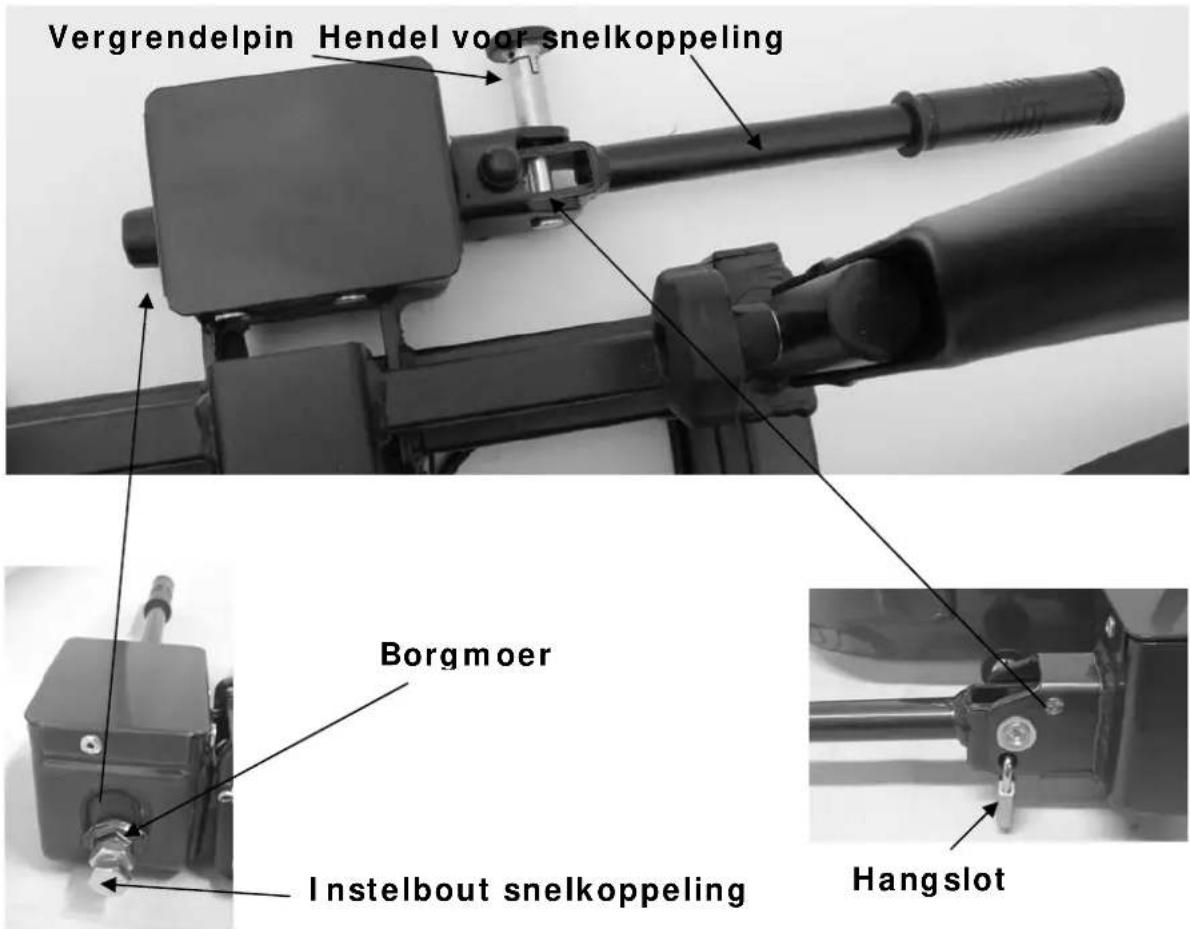

Instelbout snelkoppeling
Borgmoer
Indien de drager nicht meer eenvoudig te draaien is op de
trekhaak, kan de snelkoppeling afgesloten worden. Vergrendel de hendel met de vergrendelpin, sluit de drager af met het hangslot en haal de sleutel uit het slot. Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsendrager is nu ook gegen diefstal beveiligd.
Zorg er alkijd voor dat de snelkoppeling goed vergrendeld is met de vergrendelpin en afgesloten is met het hangslotje. De drager mag nooit gezrukt worden indien deze Niet is vergrendeld en afgesloten.

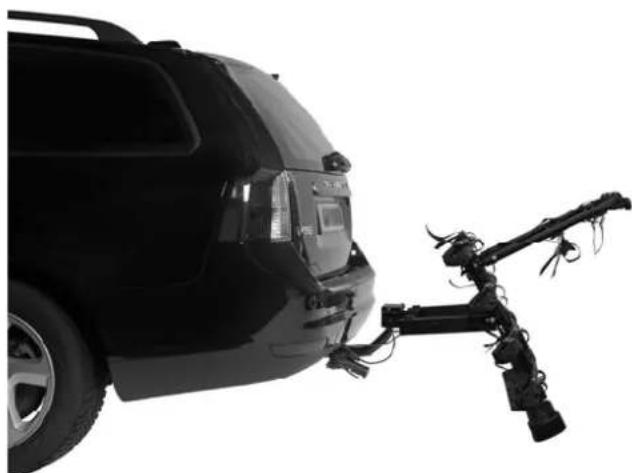

HET KANTELMECHANISME
Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan,(Intu gebruik maken van het Kantelmechanisme.

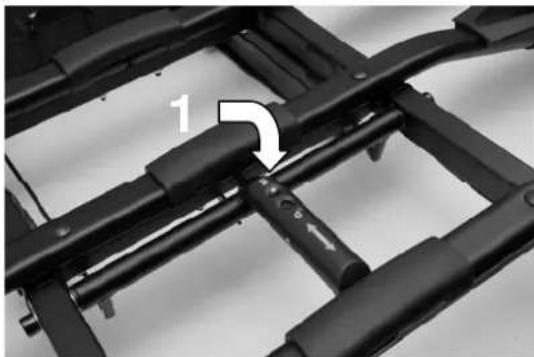

Allereerst dient u de vergrendeling van de kantelmechanisme-hendel te ontgrendelen: Druk met uw vinger hetijkenste knopje in (1) en schuif cervolgens het handvat (2) horizontaal waarachten (van u af).

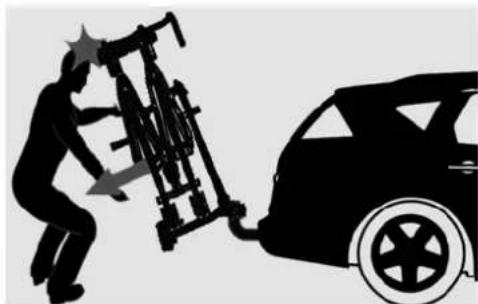

Houd met een hand de U-beugel of fietsen vast, zodate drager Niet ongecontroleerd neerklappen kan. Met de andere hand beweegt u de hendel van het kantelmechanisme omhoog om deze te ontgrendelen (3). Nu kan de drager rustig gekanteld worden.

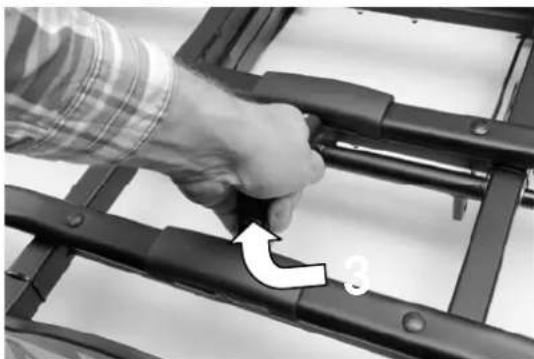

Door het omhoog duwen van de complete drager vergrendelt het kantelmechanisme wee. Daarna vergrendelt u de hendel wee door het maar voren (aar u toe) schuiven van het handvat.
Zorg er.altijd voor dat het kantelmechanisme en de hendel na gebruik waar goed vergrendeld+zijn.

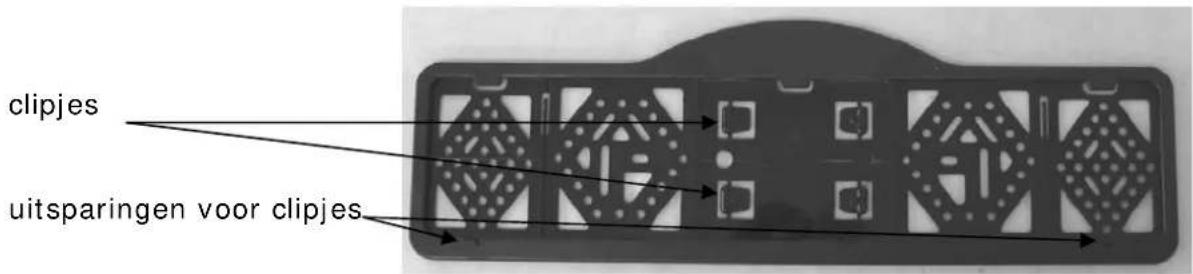

DE KENTEKENPLAATHOUDER
De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat�uiitdukbaar en bevinden zich in de kentekenplaathouder (zie Foto).
DEVERLI CHTING
Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meertere soorten stekkers in omloop�, heeft deze drager de keuzeuit de gebruikelijke 7-polige stekker en de 13-polige stekker (Jaeger).
Hierdoor is de drager geschikt voor elketelektrekhaak!
Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt worden, moet het bijgeleverde afdekkapje gedaan worden.
| Universeel system 7 polig | 1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L | Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links Het anschteruitrijlicht werkt nicht via de 7-polige stekker! | geel blauw wit groen bruin rood zwart |
| Jaeger system 13 polig (DIN 72.570) | 1 2 3 4 5 6 7 8 9 10 11 12 13 | Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlchten Achterlicht links Achteruitrijlicht Niet in gebruik Niet in gebruik Niet in gebruik Massa Niet in gebruik | geel blauw wit groen bruin rood zwart grijs |
MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER

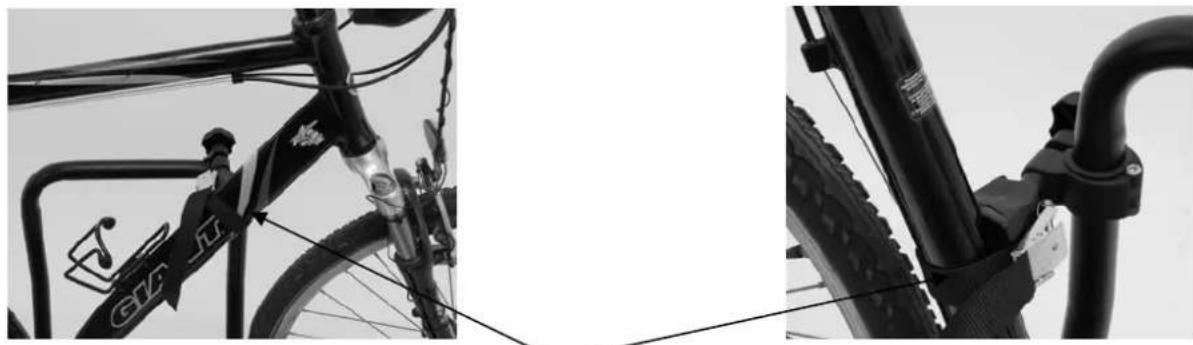

Verwijder alle onderdelen van de fietsen dieijdens het transport gemakkelijk verloren+knen gaan (E-bike accu's, fietspompen, snugheidsmeters, mandjes, fiestassen, fietszitjes enz.). Door de
hoge luchtweerstand en trillingen können deze onderdelen losraken en medeweggebruikers in gevaar brengen.
De eerste fiets (en zwaarste, max. 15kg) moet in de achechterste wilhouders geplaatst worden (degene die het dichtst bij de auto is) en met de framehouser aan de U-vormige beugel vastgemaakt worden.
De framehouser is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situation het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouser aan de U-beugel en fiets bevestigd is, hoe stabieler de fiets staat.
De fietsen maakt u vast via de spanbanden. Door het gebruik van deze spanbanden kan elke fiets gemakkelijk vastgemaakt worden en worden het crankstel van de fiets nicht belast!
De wielen zet u vast door middel van de meegeleverde korte spanbandjes. Eén spanbandje voor bevestiging van het achterwiel en twee voor het voorwiel (zie Foto).
Zet elke volgende fiets, iedere keer in tegengestelde richting, in de wilhoulders en ga te werk zoals bij de eerste fiets. De vierde fiets dient met de losse framehouser (zie Foto) aan het frame van de derde fiets bevestigd te worden.

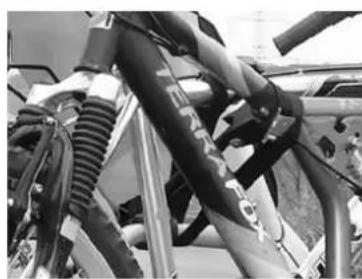

Beveilig uw fietsen met de lange zwarte
spanband (meegeleverd). Leg deze hiervoor om de frames van de fietsen en om de U-beugel en trek de spanband verrolgens goed vast.

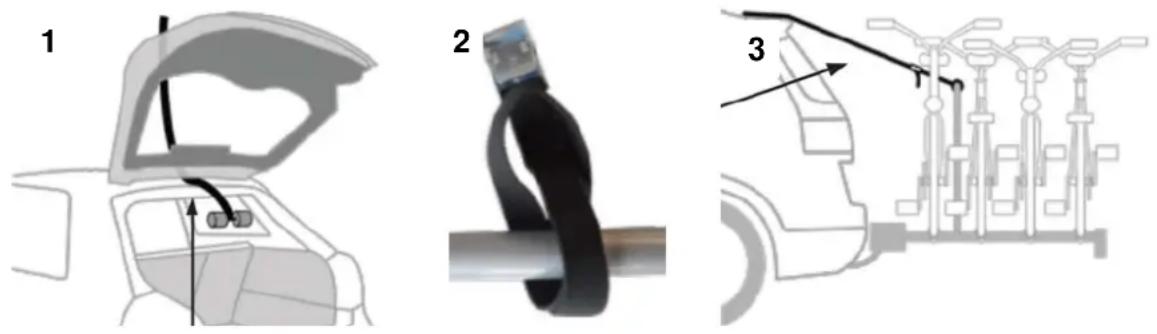

Gebruik van trekontlasting spanband
Voor de montage van de trekontlasting spanband verwijdert u stof en vuil van de bovenkant van de achterklep. Open de achterklep van uw voertuig. Voer het vrij uiteinde van de spanband van binnen tussen de achterklep en dakrand waar buiten (1). Laat tussen het anker en de dakrand ongeveer 20 cm vrij. Sluit de achterklep voorzichtig. Zorg ervoor dat de spanband vlak is enrecht tussen de afdichtingen. Trek nu langzaam aan de spanband tot het anker vastzit gegen hemelbekleding en de achterklep.
Zorg ervoor dat de eventuele aanweziged dakspoiler Niet beschadigd worden en dat de functie van trekontlasting spanband Niet worden beinvloed door een de dakspoiler.
Bevestig het deel van de band met de gesp aan de U-beugel van de fietsendrager (2).
Verbind de twee delen van de trekontlasting spanband met elkaar (3) en trek de spanband goed aan.
Houd de trekhaak schoon en vetvrij.
De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controller aanom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de koppeling strakker af.
Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct verwangen te worden. Gebruik uitsluitend originele verwangingsonderdelen.
Voer geen modificatiesuit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden Niet geaccepteerd en wij+kunnen de juiste werkung van de fietsendrager Nieteer garanderen indien modificaties zich uitgevoerd. Wij zich Niet aansprakelijk voor welke schade dan ookveroorzaakt als resultaat van onjuiste installmentie, bediening of modificatie.
Controleer regelmatig de verlichting van de fietsendrager op een juiste werkinq.
Zorg er.altijd voor dat de fietsen goed vastgezet zich door middel van de framehoulders en de wieI spanbandjes.
Gebruik als de extra spanband als extra beveiliging voor uw fietsen. Leg deze om de U-beugel en de frames van de fietsen en trek dezeervoigens goed vast.
Gebruik altijd de extra trekontlasting spanband. Verbinding:tussen U- beugel van de fietsendrager en de achterklep bovenrand van het voertuig: voor het reduceren van het wippen van de fietsendrager bij hobbels in de weg.
Let op dat er geen onderdelen van de fiets tijdens het transport verloren+kennen worden (E-bike accu's, fietspompen, snelheidsmeters, mandjes, fiestassen, fietszitjes enz.). Verwijder deze algtd voordat u gaat rijden!
Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed vastzitten en indien nodig vastzetten.
Zorg er alkijd voor dat tijdens gebruik, het Kantelmechanisme goed vergrendeld is.
Zorg er alkijd voor dat tijdens gebruik, de selnkoppeling goed vergrendeld en afgesloten is.
Tijdens het rijden de fietsen Niet afdekken met een hoes.
Het rijden met een fietsendrager beinvloedt het weggedrag van de auto. Pas uw snugheid waarom aan (max. 120km/ u).
Vermijd ook plotselinge remacties en stuurbewegingen.
Let op dat bij hetijkenuit rijden de auto langer is dan normal!
Voorts worden gewezen op de wettelijk eisen die gelden voor het vervoer van goederen aan de achterzijde van uw voertuig.
Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uitijdens gebruik van de fietsendrager.
Indien de auto is voorzien van een automatische opening van de Achterklep, dan要去 deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.
Vór gelebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.
De fietsendrager is nicht geschickt voor "off road" gebruik.
Indien de drager nicht gebruikt worden, dient deze van de trekhaak gedemonteerd te worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.
ONDERHOUD
De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijderen.
Houd de trekhaak van de auto schoon en vetvrij.
Houd de koppeling van de fietsendrager schoon en vetvrij.
Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct verrangen te worden. Gebruik uitsluitend originele verrangingsonderdelen.
Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.
Beschadigingen aan de lak direct met een (grond)verf behandelen.
Draaiende en bewegende delen regelmatig smeren.
GARANTIE
Dit product heeft een garantiepieme van 2aar. Let op: de garantie dekt alleen een normal gebruik van de fietsendrager, en heeft alleen betrekking op onderdelen. Op geen enkele manier worden schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die zich ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing+zijn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons hetrecht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten once controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

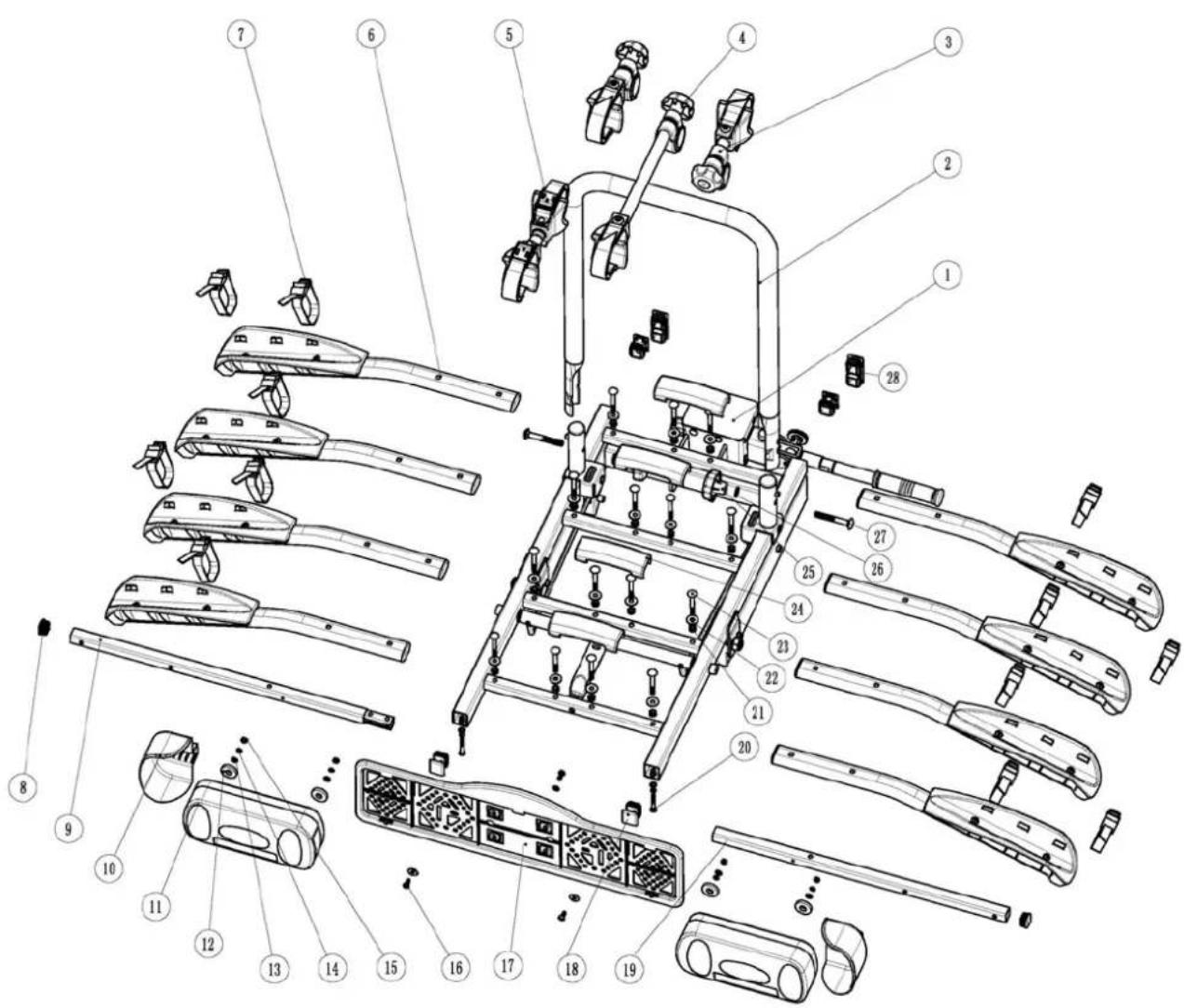

ONDERDELENLI JST
| Pos nr. | Omschrijving | Aantal | Maat |
| 1 | Basisframe met koppeling 1 | ||
| 2 | U-beugel 1 | ||
| 3 | Framehouser kort 2 | ||
| 4 | Framehouser lang 1 | ||
| 5 | Framehouser kort "frame-frame" | 1 | |
| 6 | Wielhouser 8 | ||
| 7 | Spanband 12 | ||
| 8 | Kunststof eindkap 2 19x19 | ||
| 9 | Lamphouder buis links 1 | ||
| 10 | Kunststof beschemkap | 2 | |
| 11 | Achterlicht set | 1 | |
| 12 | Kunststof ring | 4 | |
| 13 | Sluitring | 4 | M5 |
| 14 | Veerring | 4 | M5 |
| 15 | Zelfborgende moer | 4 | M5 |
| 16 | Schroefje | 2 | |
| 17 | Kentekenplaathouder | 1 | |
| 18 | Kunststof eindkap 2 25x30 | ||
| 19 | Lamphouder buis rechts | 1 | |
| 20 | Kruiskop bout | 2 | M5x35 |
| 21 | Zelfborgende moer | 16 | M6 |
| 22 | Sluitring | 16 | M6 |
| 23 | Slotbout | 16 | M6x50 |
| 24 | Kunststof afdekkap | 4 | |
| 25 | Kunststof draaiknop | 2 | M8 |
| 26 | Sluitring | 2 | M8 |
| 27 | Slotbout | 2 | M8x60 |
| 28 | Kunststof eindkap 4 25x60 |
