Technische Merkmale	Fahrradträger für Anhängerkupplung, Ladefähigkeit bis zu 60 kg, kompatibel mit 2 Fahrrädern.
Abmessungen	Kompakte Abmessungen für einfache Aufbewahrung, leichtes Gewicht für einfache Handhabung.
Verwendung	Einfache Montage an der Anhängerkupplung, Neigung für Zugang zum Kofferraum, kompatibel mit den meisten Fahrrädern.
Wartung und Reparatur	Regelmäßige Überprüfung der Befestigungen und des Zustands der Teile, Reinigung mit einem feuchten Tuch empfohlen.
Sicherheit	Verriegelungssystem zur Sicherung der Fahrräder, Einhaltung der geltenden Sicherheitsnormen.
Allgemeine Informationen	Herstellergarantie von 2 Jahren, Bedienungsanleitung enthalten, Kundendienst für Unterstützung verfügbar.

Häufig gestellte Fragen - Amber IV Pro-User

Wie installiere ich den Pro-User Amber IV an meinem Fahrzeug?

Um den Pro-User Amber IV zu installieren, beginnen Sie mit dem Lesen der beiliegenden Bedienungsanleitung. Positionieren Sie den Fahrradträger auf der Heckklappe Ihres Autos und ziehen Sie die Gurte fest, um eine sichere Befestigung zu gewährleisten. Stellen Sie sicher, dass der Fahrradträger gerade sitzt und überprüfen Sie, dass er die Rücklichter nicht blockiert.

Welche Fahrradtypen kann der Pro-User Amber IV transportieren?

Der Pro-User Amber IV kann Fahrräder in Standardgröße transportieren, einschließlich Mountainbikes, Rennräder und Hybridfahrräder. Er ist ausgelegt, um Fahrräder mit einem Gesamtgewicht von bis zu 60 kg zu tragen.

Kann ich den Pro-User Amber IV an einem Auto mit Glasklappe verwenden?

Der Pro-User Amber IV wird nicht für die Verwendung an Autos mit Glasklappe empfohlen, da dies die Scheibe beschädigen oder die Sicherheit des Fahrradträgers beeinträchtigen kann.

Wie kann ich meine Fahrräder am Pro-User Amber IV sichern?

Um Ihre Fahrräder zu sichern, verwenden Sie die mitgelieferten Gurte, um jedes Fahrrad zu befestigen. Es wird auch empfohlen, ein Schloss zu verwenden, um die Fahrräder am Träger zu verriegeln und Diebstahl zu verhindern.

Ist der Pro-User Amber IV mit allen Autos kompatibel?

Der Pro-User Amber IV ist mit den meisten Autos mit Heckklappe kompatibel, aber es ist wichtig, die Spezifikationen Ihres Fahrzeugs zu überprüfen und das Handbuch zu konsultieren, um die Kompatibilität vor dem Kauf sicherzustellen.

Wie pflege ich meinen Pro-User Amber IV?

Um Ihren Pro-User Amber IV zu pflegen, reinigen Sie ihn regelmäßig mit Wasser und milder Seife, um Schmutz und Korrosion zu entfernen. Überprüfen Sie auch die Gurte und Befestigungen, um sicherzustellen, dass sie nicht abgenutzt sind.

Was soll ich tun, wenn der Pro-User Amber IV nicht richtig an mein Fahrzeug passt?

Wenn der Pro-User Amber IV nicht richtig passt, überprüfen Sie die Installation erneut anhand der Anweisungen im Handbuch. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst, um Hilfe zu erhalten.

Gibt es zusätzliches Zubehör für den Pro-User Amber IV?

Ja, zusätzliches Zubehör wie Fahrradhalterungen und Sicherheitssysteme kann verfügbar sein, um die Funktionalität Ihres Pro-User Amber IV zu verbessern. Besuchen Sie die Website des Herstellers für weitere Informationen.

BEDIENUNGSANLEITUNG Amber IV Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

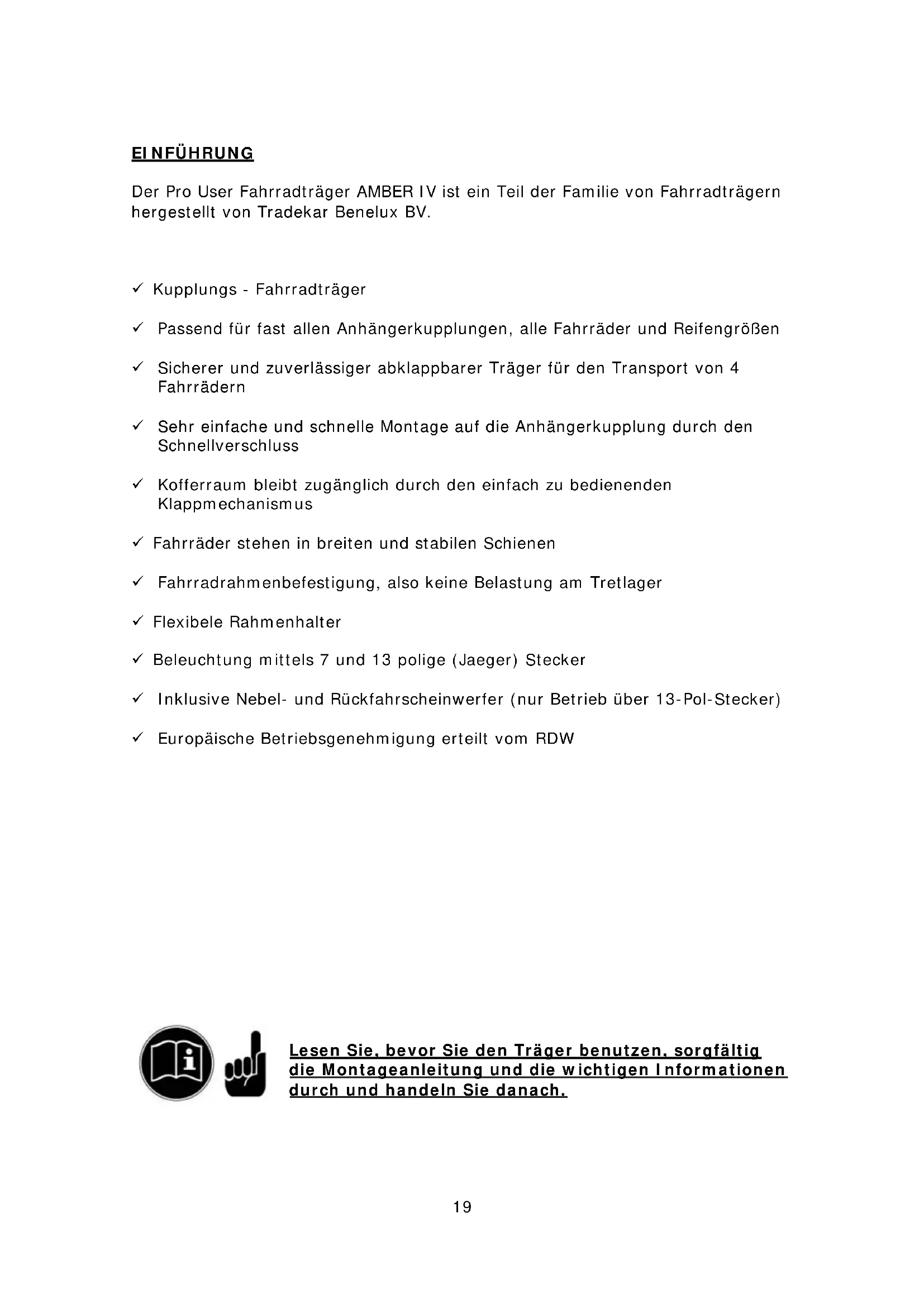

Der Pro User Fahrradträger AMBER IV ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

Kupplungs-Fahrradträger
Passend fur fast allen Anhängerkupplungen, alle Fahrrader und ReifengroBen
✓ Sicherer und zuverlässiger abklappbarer Träger für den Transport von 4 Fahrrädern
Sehr einfache und schnelle Montage auf die Anhängerkupplung durch den Schnellverschluss
✓ Kofferraum bleibt zugänglich durch den einfach zu bedienenden Klappmechanismus
✓ Fahrräder stehen in breiten und stabilen Schienen
✓ Fahrradrahmenbefestigung, also keine Belastung am Tretlager
Flexibele Rahmenhalter
Beleuchtung mittels 7 und 13 polige (Jaeger) Stecker
✓ Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
Europäische Betriebsgenehmigung erteilt vom RDW

Lesen Sie, bevor Sie den Träger benutzen, sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach.

WICHTIGEINFORMATIONEN

Vor Erstgebrauch Iesen!

Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften vollig durchgelesen und klar verstanden worden sind.

Der Heckträger muss sicher gemäß dieser Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits gingste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von bis zu vier Fahrrädern.itte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg ). Das Gesamtgewicht des Trägers inklusive Fahrräderarf diese Angabe auf der Anhängerkupplung nicht überschreiben.

Das maximale Gewicht der Fahrrader kann 60kg sein. Das Eigengewicht des Trägers ist ca. 19,5kg.

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	19,5kg	30,5kg
60kg	19,5kg	40,5kg
75kg	19,5kg	55,5kg
90kg	19,5kg	Max. 60kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

These Montageanleitung und Sicherheitsvorschriften im Fahrzeug mit führen.

Support Endverbraucher

[phone] (Montag bis Donnerstag 8:30-12:30 Uhr)

[e-mail]

MONTAGE DES FAHRRADTRAGERS

Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus der Verpackung und legende diese übersichtlich hin. jeder Arbeitsschnitt wird beschreiben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers bestehtigen.

Step 1

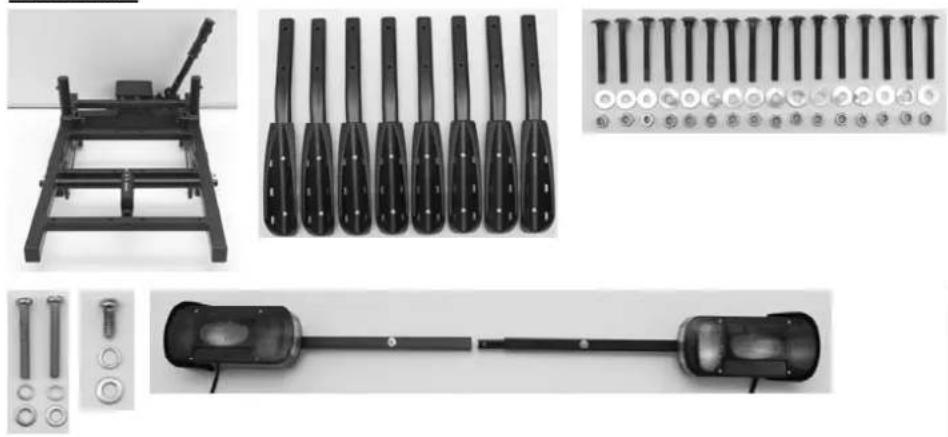

Bauteile:

Die Montage:

Legen Sie die acht Radschienen parallel auf den Basisrahmen, das die Bohrungen der Schiene mit den Bohrungen von dem Basisrahmen übereinstimmen. Montieren Sie jeder Radschiene mit den Schloss Schrauben M6x50, M6 Scheiben und M6 Selfsichernde Mutter.

Montieren Sie die beiden Lampenhalter zusammen. Dies wird durch ein kleines Stück Eisenverbindung, die bereits auf einer Seite vormontiert ist, geführt. Schieber den sie die Schienen zusammen und befestige die zwei Lampenhalter mit die mitgelieferten Schraube (M5x12) und Unterlegscheiben.

Montieren Sie anschließend die Lampenhalter auf der unteren Schiene des Grundrahmens mittels zwei M5x35 Schrauben und Unterlegscheiben.

Stellen Sie sicher, dass die Nebelschlussleuche auf der linken Seite des Trägers ist montiert!

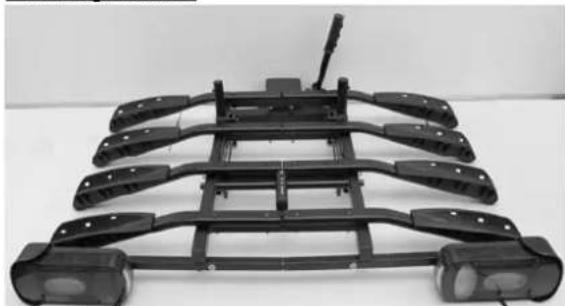

Endergebnis:

Step 2

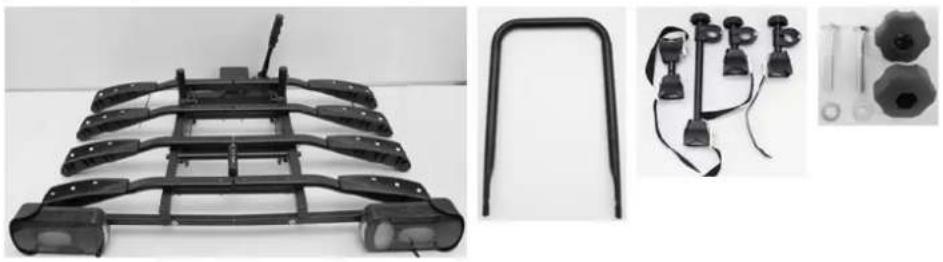

Bauteile:

Die Montage:

Setzen Sie den U-Bügel auf die U-Bügel-Halter von dem Basisteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben (M8) und den Kunststoff Rändelmuttern (M8). Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein (siehe Foto).

Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U-Bügelhalterung ansetzt.

Drehen Sie von alle Rahmenhaltern die Kunststoff Knöpfes, damit Sie die Klammern öffnen können. Platzieren Sie zuerst die Kunststoff Einlagen um den U - Bugel herum. Legen Sie die Klammer über diese Einlage und komplettieren den Rahmenhalter wieder. Drehen Sie die Kunststoff Knöpfes noch nicht fest an, damit die Rahmenhalter beweglich bleiben (hiermit werden die Rahmen der Fahrräder mittels des Gurtes befestigt).

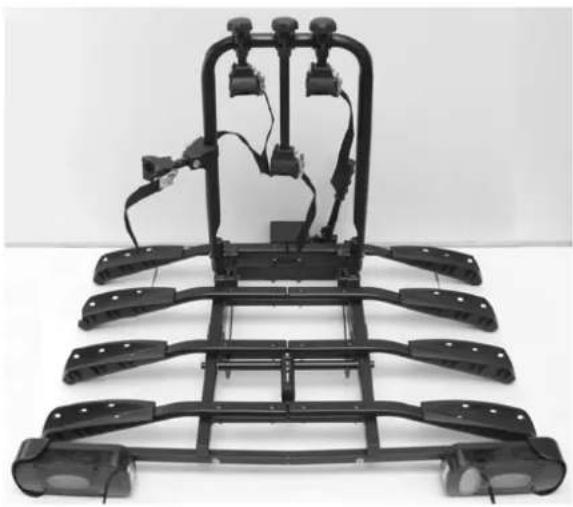

Endergebnis:

Step 3

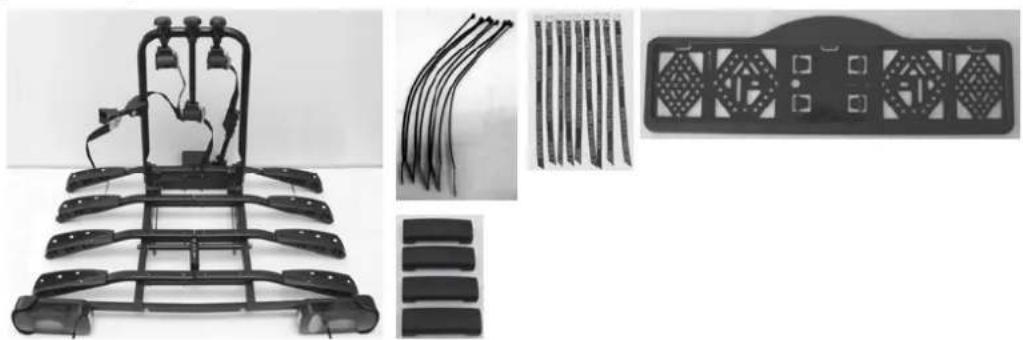

Bauteile:

Die Montage:

Drehen Sie die Schrauben vor der Montage des Kennzeichenhalters aus der Lampenträgerschiene hereaus und montieren Sie den Kennzeichenhalter an die Schiene. Der Kennzeichenhalter muss auf der gleichen Höhe wie die Beleuchting liegen.

Mit den mitgelieferten Kabelbindern kann das Kabel von den Lampen an der Unterseite von dem Träger befestigt werden. Achten Sie darauf, dass beim Abklappen des Trägers das Kabel nicht beschädigt wird.

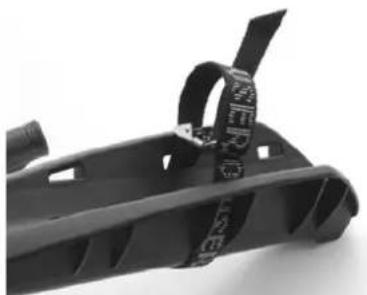

Schieben Sie die zwölf schwarzen, kurzen Spannbänder voninnen nach außen unter dem Radhalter herum und dann wieder von außen nachinnen durch die Langlocher des Radhalters (siehe Foto).

Schließlich legen Sie die Plastikabdeckungen über der Mitte der Radschienen.

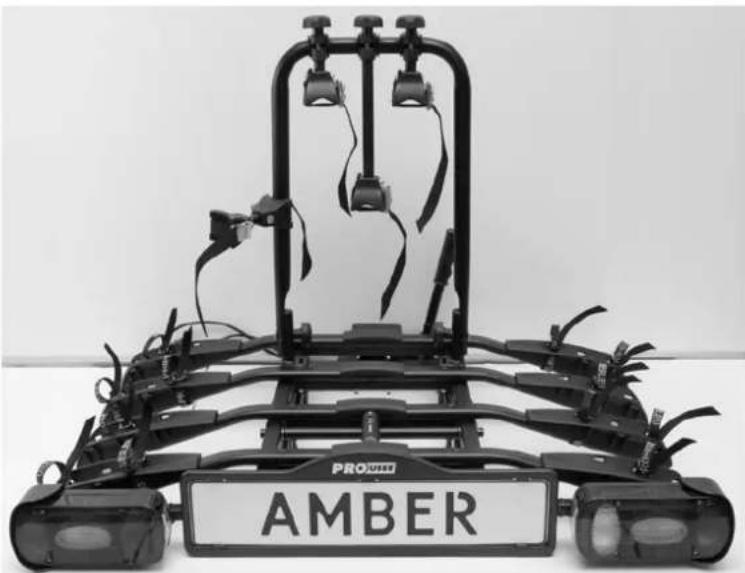

Endergebnis:

MONTAGE DES FAHRRADTRAGERS AUF DER ANHÄNGERKUPPLUNG

Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, sollen den Sie sich mit dem Schnellverschluss-System vertraut machen.

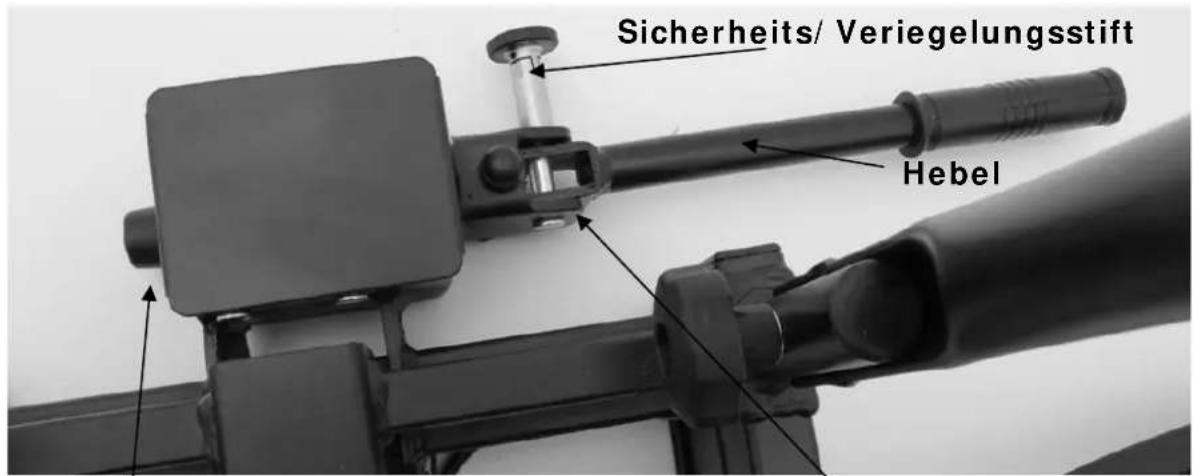

Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden.

Für die Montage von dem Fahrradträger sollte das Auto am besten auf gerader Strecke stehen, der Motor ausgeschaltet und die Handbremse angezogen sein. Achten Sie daraufuf, dass die Anhängerkupplung unbeschädigt und fettfrei ist!

Entriegeln Sie den Sicherheits/Veriegelungsstift, indem Sie diesen herausziehen und ca. 1 / 4 verdrehen. Der Hebel von dem Schnellverschluss kann nun hochbezogen werden.

Platzieren Sie den Träger von oben auf die Anhängerkupplung. Drücken Sie den Hebel von dem Schnellverschluss nach unten (ca. 35-40kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben). Verdrehen Sie den Sicherheits/Veriegelungsstift, sodass dieser wieder einrastet (und der Hebel nicht mehr nach oben kann).

Kontrollieren Sie ob der Träger sicher und fest auf der Anhängerkupplung sitzt (und sich nicht mehr verdrehen{lsst).Sollte der Träger nicht fest genug sein, behmen Sie den Träger von der Anhängerkupplung und drehen die Einstell-Schraube von dem Schnellverschluss etwas hinein. Erst die Kontermutter losdrehen, Einstell-Schraube etwas eindrehen und die Kontermutter wieder festdrehen.

Setzen Sie den Träger wieder auf die Anhängerkupplung und überprüfen Sie erneut, ob der Träger sicher und fest auf der Anhängerkupplung sitzt. Wiederholen Sie gegebenenfalls diesen Vorgang, bis der Träger sicher und fest sitzt.

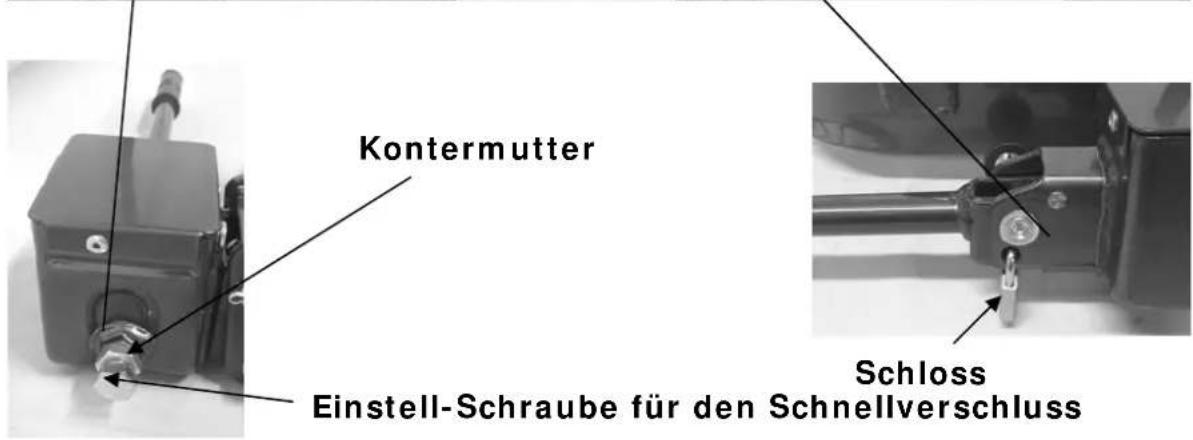

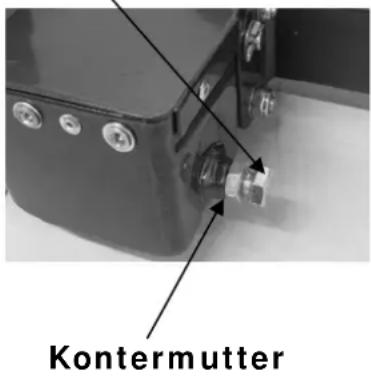

Einstell-Schraube

Achtung: Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Wenn sich der Träger sich nicht mehr auf der Anhängerkupplung verdrehen lasst, wird der Schnellverschluss geschlossen. Verdrehen Sie den

Sicherheits/Veriegelungsstift, sodass dieser wieder einrastet. Schlieben Sie nun den Schnellverschluss ab mit dem mitgelieferten Vorhängeschloss und entfern den Schlüssel aus dem Schloss. Bewahren Sie diese Schlüssel, sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Sorgen Sie immer damit, das der Schnellverschluss korrekt verschlossen ist mit dem Sicherheits/ Veriegelungsstift und dem Vorhängeschloss!

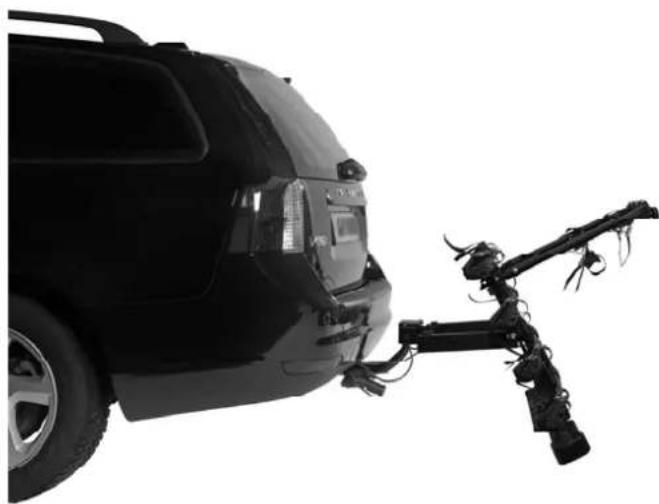

DER ABKLAPPMECHANISMUS

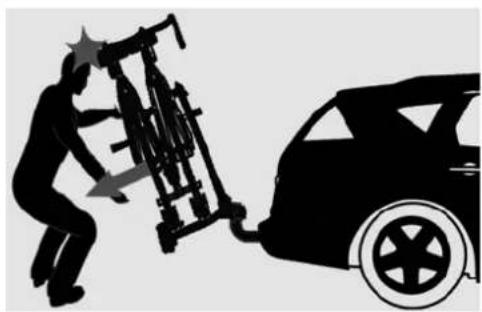

Um den Kofferraum von Ihres Fahrzeugs zu öffnen (Gepäckentnahme usw.), auch wenn die Fahrräder auf dem Träger montiert sind, können Sie den Träger abklappen.

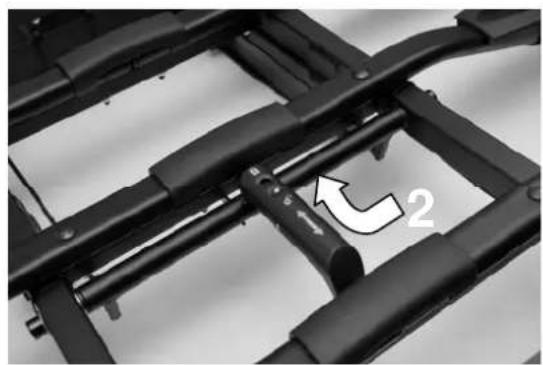

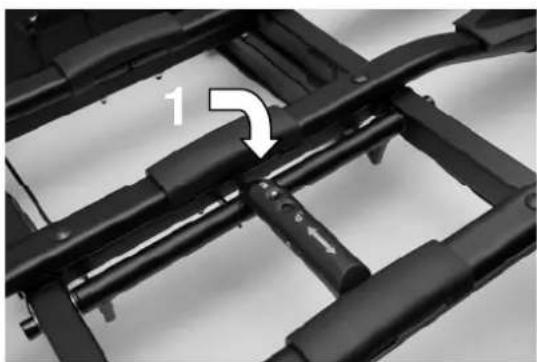

Zuerst müssen Sie die Sperre des Abklappmechanismus Hebel entriegeln: Drücken Sie mit dem Finger die Rücktaste (1) in, dann schiben (2) der Griff horizontal nach halten (von Ihnen weg).

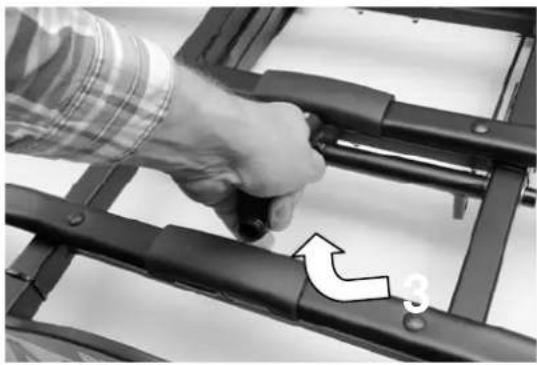

Halten Sie mit einer Hand den U-Bügel oder Fahrrader fest, sodass der Träger nicht unkontrolliert abklappen kann. Mit der anderen Hand haben Sie den Hebel von dem Abklappmechanismus nach oben um diesen zu entriegeln (3). Nun kann der Träger vorsichtig abgeklappt werden.

Durch Anheiten des Trägertisches rastet dieser wieder in die Benutzungssposition ein (Sie horen einen Klick). Sichern Sie den Hebel anschließend wieder mit dieser zusätzlichen Sicherung (Griff nach vorne schieben).

Ohne diese zusätzliche Verschluss - Sicherung darf der Träger nicht benutzt werden.

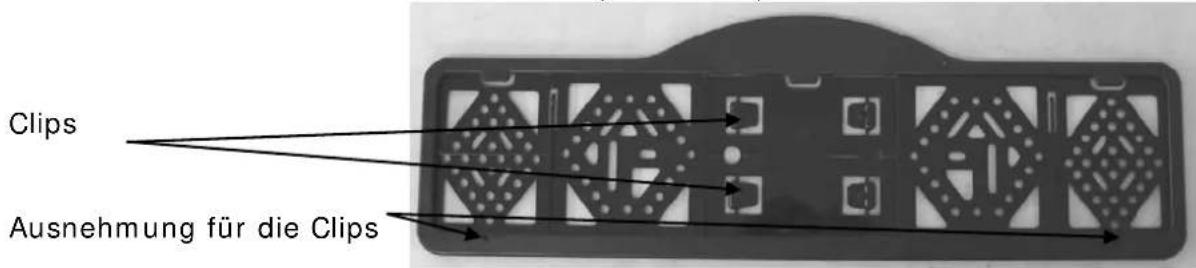

DER KENNZEICHENHALTER

Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Foto)

DIE BELEUCHTUNG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der

Träger geeignet für jeder Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen.

Beide Stecker befinden sich im Selben Gehäuse. Auf der Steckeröffnung, die nicht besteht wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Universal System 7 Pin	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremseleuchten Schlußleuche links	gelb blau weiß grün braun rot schwarz
Jaeger System 13 Pin (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremseleuchten Schlußleuche links Rückfahrleuche Nicht belegt Nicht belegt Nicht belegt Masse Nicht belegt

MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfern den Sie diese Teile zuerst, bevor Sie mit dem

Fahrtradträger fahren! Diese Teile konnen sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen losen und andere Verkehrsteilnehmer in Gefahr bringen.

Das erstee (und schwerste, max. 15kg ) Fahrrad wird in die erstee Radhalter gesetzt (dem Auto am nachsten) und mit dem kurzen Rahmenhalter am U-Bugel befestigt.

Befestigen Sie die Fahrräder mit den Rahmenhaltern an dem Bugel. Da die Rahmenhalter nicht platzgebunden sind, können Sie mehrere Positionen ausprobieren. Es ist wichtig das Sie die Rahmenhalter so hoch wie möglich platzieren.

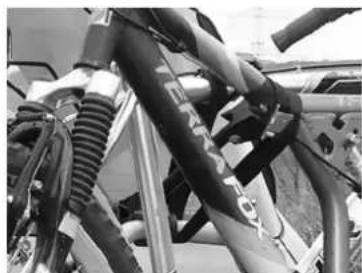

Die Fahrradrahmen machen Sie mit den Spannbändern fest. Durch den Gebrauch dieser Spannbänder kann das Fahrrad einfach und bequem fest gemacht werden und die Pedale werden nicht belastet!

Die Räder werden gesichert durch die mitgelieferten kurzen Spannbänder. Ein Spannband für die Befestigung von dem Hinterrad und zwei für das Vorderrad (siehe Bild).

Setzen Sie das zweite, dritte und vierte Fahrrad immer in die entgegengesetzte Richtung in den Radhaltern und befestigen Sie es wie das ersten Fahrrad. Das vierte Fahrrad wird mit dem Rahmenhalter (siehe Foto) vom dritten zum vierten Fahrrad an den Rahmen der Fahrräder befestigt.

Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum undziehen den Sicherheitsgurt fest an.

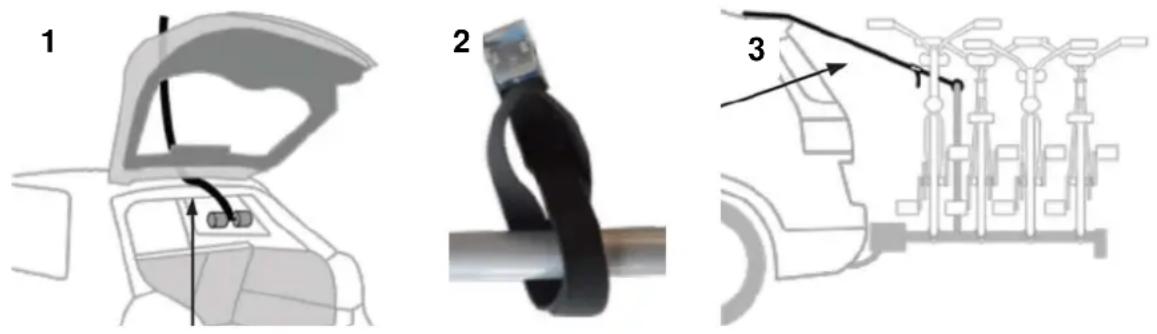

Einsatz des Zugentlastungsgurts

Vor der Montage des Zugentlastungsgurts entfernen Sie Staub und Schmutz vom oberen Bereich der Heckklappe. Öffnen Sie die Heckklappe Ihres Fahrzeugs. Führten Sie das frei Ende des Gurtes voninnen nach außen zwischen Heckklappe und Dachkante hindurch (1). Lassen Sie zwischen dem Gurtanker und der Dachkante ca. 20 cm frei. Schlieben Sie vorsichtig die Heckklappe. Achten Sie daraufuf, daß der Gurt flach und gerade zwischen den Dichtungen liegt. Ziehen Sie nun den Gurt langsam soweit, bis der Gurtanker an der Verkleidung des Dachhimmels und der Heckklappe anliegt.

Stellen Sie sicher, daß vorhandene Dachkantenspoiler nicht beschädigt werden und daß die Funktion des Zugentlastungsgurts durch solche Spoiler nicht beeinträchtigt wird.

Befestigen Sie nun den Teil des Gurtes mit dem Schloß am U-Bügel (2).

Verbinden Sie die beiden Teile des Zugentlastungsgurts (3) undziehen Sie den Zugentlastungsgurt fest.

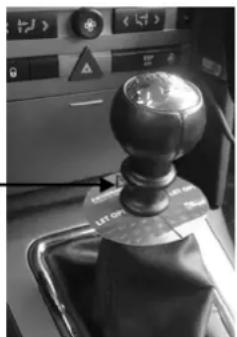

SICHERHEITTSVORSCHRIFTEN

Die Kugelflache muss sauber, fettfrei und von jeglichen Lackschickten befrei sein.

Der Fahrradträger setzen sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie dazu dieser Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind frei zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieansprüche werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßig die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer damit, dass die Fahrräder mittels der Rahmenklemmen und der Radspanngurte befestigt worden sind.

Benützen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung ihrer Fahrräder. Legen Sie diesen um den U-Bügel und die Fahrradrahmen herum umziehen Sieihn anschließend gut fest.

Benützen Sie immer den zusätzlichen Zugentlastungsgurt. Verbindungsgurt zwischen U- Bügel des Heckträgers und der Heckklappenoberkante: da ein Wippen des Heckträgers bei Unebenheiten aufgehoben wird.

Achten Sie daraufuf, dass keine Teile des Fahrrades verloren gehen konnen (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prufen und bei Bedarf nachziehen.

Sorgen Sie immer damit, dass während des Gebrauchs der Kippmechanismus gut verriegelt ist.

Sorgen Sie immer damit, dass während des Gebrauchs die Schnellkupplung gut verriegelt und abgeschlossen ist.

Die Fahrräder nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihr dem Auto. Passen Sie ihre Fahrgeschwindigkeit also an dieser Umstand an (max. 120km/h). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beforderungen von Gütern hinter ihrem Fahrzeug.

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionenkommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelda nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung entfernt werden.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie ihren Pro User Lieferant.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen hin. Beschädigte oder verschlüssene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtbeschädigungensofarmit(Grundier)Farbebehandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für diesen Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt nur für eine sachgerechte Verwendung des Fahrradträgers, unddeckt nur Teile ab. Esdeckt keine Schaden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch fur eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sieitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Wir behalten uns das Recht vor, dass die Kosten fur Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen Batterieausfall, falser oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw. Probleme haben, von Ihnen übernommen werden.

STÜCKLISTE

Pos nr.	Beschreibung	Anzahl	Maße
1	Basisrahmen mit Schnellverschluss	1
2	U-Bügel 1
3	Rahmenhalter kurz 2
4	Rahmenhalter lang 1
5	Rahmenhalter 1
6	Radschiene 8
7	Spannband 12
8	Kunststoff Endkappe 2 19x19
9	Lampenbügel links	1
10	Kunststoff Schutzkappe	2
11	Rücklicht (Set)	1
12	Kunststoff Scheibe	4
13	Scheibe	4	M5
14	Seegerring	4	M5
15	Selbstsichernde Mutter	4	M5
16	Kreuzschlitzschraube	2
17	Kennzeichenhalter	1
18	Kunststoff Endkappe	2	25x30
19	Lampenbügel rechts	1
20	Kreuzschlitzschraube	2	M5x35
21	Selbstsichernde Mutter	16	M6
22	Scheibe	16	M6
23	Schloss Schraube	16	M6x50
24	Kunststoff Abdeckhaube	4
25	Kunststoff Rändelmutter	2	M8
26	Scheibe	2	M8
27	Schloss Schraube	2	M8x60
28	Kunststoff Endkappe	4	25x60
