Technische specificaties	Actieve luidspreker, vermogen van 50W, frequentierespons van 48Hz tot 22kHz, Bluetooth-connectiviteit, RCA-ingang, optische ingang.
Gebruik	Ideaal voor thuis audiosystemen, home cinema-installaties en muziekstreamingtoepassingen.
Onderhoud en reparatie	Regelmatig schoonmaken met een zachte doek, blootstelling aan vocht vermijden, raadpleeg een erkende technicus voor reparaties.
Veiligheid	Niet blootstellen aan extreme temperaturen, fysieke schokken vermijden, alleen gebruiken met de meegeleverde accessoires.
Algemene informatie	2 jaar garantie, compacte afmetingen voor gemakkelijke plaatsing, elegante afwerking passend bij elk interieur.

Veelgestelde vragen - 3060S Q-ACOUSTICS

Hoe verbind ik mijn Q ACOUSTICS 3060S met mijn televisie?

Gebruik een optische audiokabel of een RCA-kabel om de luidspreker aan te sluiten op de audio-uitgang van uw televisie. Zorg ervoor dat u de juiste ingang op de luidspreker selecteert.

Waarom maakt mijn Q ACOUSTICS 3060S geen geluid?

Controleer of de luidspreker is ingeschakeld en correct is aangesloten op de geluidsbron. Zorg er ook voor dat het volume correct is ingesteld en dat de geluidsbron werkt.

Hoe reset ik mijn Q ACOUSTICS 3060S?

Om de luidspreker te resetten, houdt u de resetknop aan de achterkant van het apparaat ongeveer 10 seconden ingedrukt totdat het lampje knippert.

Mijn Q ACOUSTICS 3060S maakt een achtergrondgeluid. Wat moet ik doen?

Zorg ervoor dat de luidspreker ver weg staat van andere elektronische apparaten die interferentie kunnen veroorzaken. Controleer ook de verbindingen en bekabeling.

Wat is de beste plaatsing voor mijn Q ACOUSTICS 3060S?

Voor optimale geluidskwaliteit plaatst u de luidspreker op oorhoogte en uit de buurt van muren om geluidsreflecties te voorkomen. Vermijd hoeken van de kamer.

Hoe update ik de firmware van mijn Q ACOUSTICS 3060S?

Bezoek de website van Q ACOUSTICS om de nieuwste firmwareversie te downloaden. Volg de meegeleverde instructies voor installatie.

Kan de Q ACOUSTICS 3060S draadloos worden gebruikt?

Ja, de Q ACOUSTICS 3060S ondersteunt Bluetooth-connectiviteit. Zorg ervoor dat Bluetooth is ingeschakeld op uw apparaat en volg de koppelingsinstructies.

Wat is de batterijduur van de Q ACOUSTICS 3060S?

De batterijduur hangt af van het gebruik, maar gemiddeld kan deze ongeveer 10 uur meegaan op een enkele lading.

GEBRUIKSAANWIJZING 3060S Q-ACOUSTICS

Belangrijke veiligheidsinformatie en waarschuwingen

1. Veiligheidsinformatie en waarschuwingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle actieve units van uw installmenten损坏 losgekoppeld van de netspanning.

Als u uw geluidssystem eanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laag niveau zetten. Zet het niveau geleidelijk aan hoger.

Speel uw geluidsinstallatie NOOIT af op maximaal volume. De stand van de volumeregelaar is misleidend en geeft nicht het vermogensniveau van de installmentie aan. Een zeer hoge volumeinstelling kan uw gehoor beschadigen.

1.1. Instructies

Lees en begrijp deze instructies voordat u uw luidsprekers gaat gebruiken. Schade die is ontstaan waar dit deze instructies Niet hebt opgevolgd, valt nicht onder de garantie. Bewaar deze instructies op een veilige plek.

Lees deze instructies.

Bewaar deze instructies.

Let op alle waarschuwingen.

Volg alle instructies op.

Gebruik dit apparaat Niet in de buurt van water.

Sluit de terminals van uw luidsprekers NIET direct aan op hetlichtnet.

Installer ze nicht in de buurt van warmtebronnen zoals kachels, warmte-uitlaten, fornuizen of andere apparaten (waaronder versterkers) die warmte produceren.

Gebruik alleen hulpstukken/accessoires die door de fabrikant zich opgegeven.

Trek de stekker uit het stopcontact bij onweer of wanner het apparaat gedurende langeijd nicht worden gebruikt.

2. De luidsprekers uitpakken

Pak de luidsprekers volledig UIT. Til de luidsprekersuit de dozen door de kasten vast te houden.Til ze Niet op aan de beschemhoezen.

Sleep de luidsprekers bij het verplaatsen nicht over de vloer, dit kan schadeveroorzaken. Til elke luidspreker op voordat u hem verplaatst.

Controleer de luidspreker zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, dient u dat zo snel möglichk aan uw leverancier te melden.

Bewaar de verpakking voor toekomstig vervoer. Als u de verpakking weggooit, volg dan alle geldende recycling-voorschriften.

3. Installatie

• Gebruik alleen de accessoires die met het product zijn meegeleverd.
• Om letsel te voorkomen, dient het product stevig aan de vloer te worden bevestigd conform de installmentevoorschriften.
• Gebruik geen zelfgemaakte standarden.
  Installee de speciale standard van Q Acoustics volgens de instructies en met behulp van eventuele meegeleverde bevestigingen. Uw leverancier kan u adviseren.
• Als u uw luidsprekers gebrukt zonder de roovers, wees dan voorzichtig en beschemd de units gegen schade.
• Demonteer de luidspreker NIET. Hiermee vervalt namelijk de garantie.
• Sluit uw luidsprekeraansluitingspunten nicht aang op de netspanning.
• Bescherm uw luidsprekers gegen extreme kou, hitte, vocht of zonlicht.
• De luidsprekers zijn geschickt voor gebruik in tropische en/of gematigde klimaten.

3.1.Vocht

• Reduceer het risico op brand of elektrische schokken door de luidsprekers te beschemmen gegen regen, vocht, druppels of spitters.
• Gebruik dit apparaat Niet in de buurt van water.

3.2. Onderhoud

Laat onderhoud over aan vakbekwaam onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enigerlei wijze is beschadigd, als er vloeistof op het apparaat is gemorst, als er voorwerpen in het apparaat zijn gezallen, als het apparaat is blootgesteld aan regen of vocht, als het Niet maar behoren functioneert of als het is gezallen.

4.0. Gebrukte symbolen

Waarschuwingssymbool

Het uitroeptekensymbol Richt de aandacht op informatie in deze handleiding die u goed要去 lezen

om gebruiks- of onderhoudsproblemen te voorkomen.

OPPASSEN: Voorkom een elektrische schok door de brede pin van de stekker volledig in de brede opening van het contact te steken.

Symbool voor afgedankte elektrische en elektronische apparatuur

Dit symbol betekent dat het product gezcheiden van ander huishoudelijk afval verwijderd moet worden en maar een apart inzamelpunten voor terugwinning en recycling van elektrische en elektronische apparatuur gebracht dient te worden.

Zorg ervoor dat u vertrouwd bent met de geldende wetgeving inzake de geschienen inzameling van elektrische en elektronische producten.

Inleiding

Hartelijk dank voor uw aanschaf van een product van Q Acoustics.

Deze handleiding helpt u bij de configuratie en installation, zodat het product optimaal zal functioneren.

Lees de instructies, de belangrijke veiligheidsinformatie en de waarschuwingen zorgvuldig door voor de installmente en het gebruik om te zorgen voor een veilige en optimale werkung van het product.

De 3000i-serie van Q Acoustics omvat luidsprekers die+zijn ontworpen om te voldoen aan de hoogste verwachtingen van liefhebbers van 2-kanaalsgeluid en van films.

De reeks bestaat UIT:

3010i: compacte boekenplankluidspreker met een 100 mm woofer.

3020i: boekenplankluidspreker met een 125 mm woofer.

3050i: vloerluidspreker met twee 165 mm woofers.

3060S: 150 W actieve subwoofer met een 200 mm driver.

3090Ci: middenkanaal met 2 x 100 mm woofers.

In de doos vindt u de luidspreker(s) en deze gebruikershandleiding.

De verpakking van de volgende modellen bevat bovendien:

3050i: stabilisatiepoot voor de achterkant, kegels en kegelbeschemmers voor elke luidspreker, een inbussleutel om de kegels te verstellen zodia ze+zijn gemonteerd.

3060S: een netsnoer of -snoeren, kegels en kegelbeschemmers.

Controleer het product zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, dient u dat zo snel möglichk aan uw leverancier te melden.

We hopen dat u zult genieten van uw ervaring met Q Acoustics.

Voorbereidig

Til de luidsprekers uit de dozen door de kasten vast te houden. Raak de drivers Niet aan en gebruik nooit de beschermhoezen om ze op te tillen. De 3050i en 3060S waar zwaar - vraag zo nodig om hulp als ze verplaatst moeten worden.

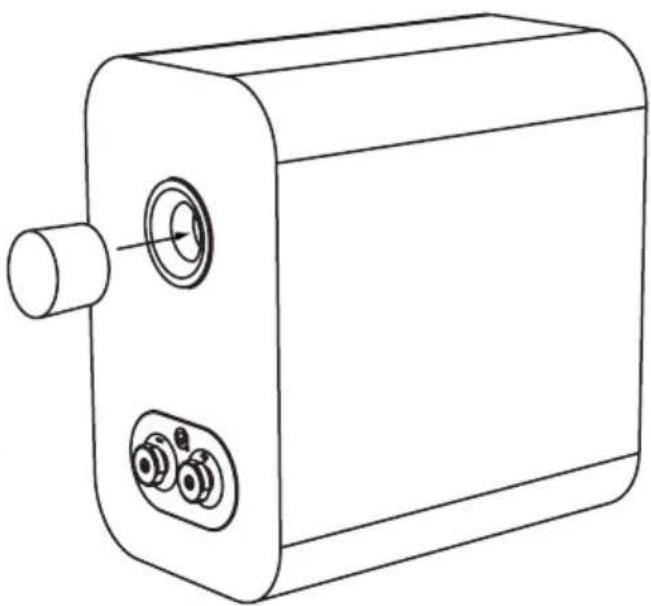

Schuimrubberen dop

De luidsprekers uit de 3000i-serie—heben een poort aan de achterkant en werk den Beste met wat ruimte erachter – ongeveer 200 mm afstand tot een wand. Als u uw luidsprekers zich bij een wand/hoekplaatst,要去en de schuimrubberend doppen in de poorten aan de achterkant worden gestopt, zodate er Niet te veel bastonen klinken.

Zorg ervoor dat de doppen goed in de poort passen, zonder ze te ver maar binnen te duwen. U zult horen dat het basniveau afneemt maar de definitie en basweergave worden verhoogd. Experimenteer om te horen waar u de voorkeur aan geeft en probeerkleine veranderingen uit in de positie van de luidspreker om het eindresultaat te optimaliseren.

De kegels zichscherp. Wees voorzichtig!

Plaats nooit een luidspreker met kegels op een plek waar hij schade kanveroorzaken!

Verplaats uw luidsprekers.altijd door ze op te tillen - versleep ze nooit!

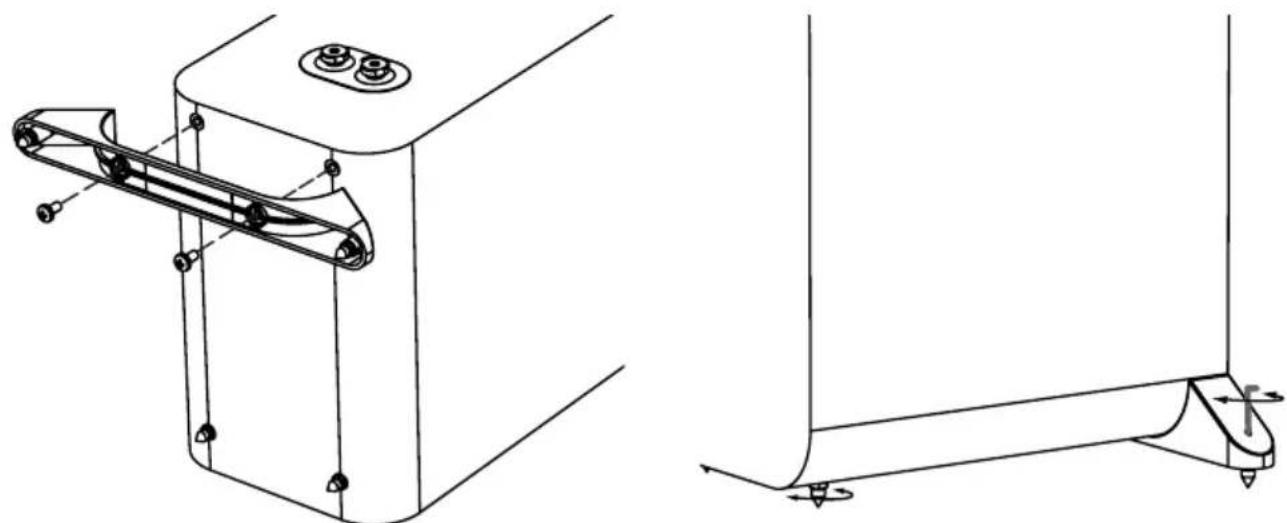

3050i - Bevestig de stabilisatiepoot voor de achterkant

Schroef de kegels, voorzien van borgmoeren, halverwege in de onderkant en zet de luidspreker wee rechtop. (Als u een houten of stenen vloer hebt, schuif dan een kegelbeschermer over elke kegel voordat u de luidspreker wee rechtop zet). Als de luidspreker wee goedrechttop staat, steekt u de inbussleutel in alle achefterste kegels vanaf de bovenkant en verstelt u alle kegels totdat de luidspreker waterpas en stabel staat.

Gebruik de meegeleverde schroeven om de voetjes vast te zetten, zoals afgebeeld.

Positionering

Alle luidsprekers können damit bij tevisiebeeldschemmen worden gebruikt zonder nadelige gevolgen, met uitzondering van de 3060S, die nicht mag worden gebruikt binnen 500~mm van tevisiebeeldschemmen of andere magnetisch gevoelige apparatuur. Plasma- en lcd-schemmen worden nicht beinvloed.

3010i en 3020i

Bij voorkeur worden de 3010i en 3020i op de vloerstandaarden van Q Acoustics of aan de wand gemonteerd. Als u de luidspreker op een standard wilt moneren, dient de treble-eenheid zich op oorniveau van een zittende luisteraar te bevinden. Aan de wand gemonteerde luidsprekers kunnen iets hoger worden gemonteerd, met de luidspreker schuin maar beneden gericht. Op een standard gemonteerde luidsprekers要去en worden behandeld als vloerluidsprekers, behalte dat de luidspreker iets zichter bij dechter wand kan worden geplaatst. Montage op een plank is ook möglichk.

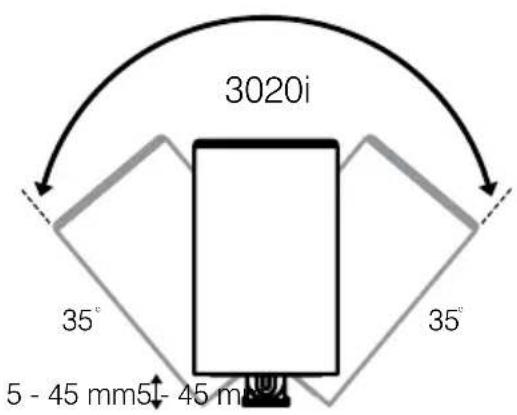

Een optionele beugel die special is ontworpen om de Q Acoustics 3010i, 3020i en 3090Ci aan de wand te monteren, is verkrijgbaar bij uw leverancier. Vloerstandaarden voor de 3010i en 3020i zijn ook verwiekrijgbaar. U moet experimenteren om de Beste opstelling in uw specifieke luisterruimte te vinden.

3050i

De 3050i-luidsprekers要去en op een afstand van ten minste 200~mm tot een hinterwanden ten minste 500~mm tot dezijwanden worden geplaatst. Als u de luidsprekers dichter bij de wanden plaatst, worden de bastonen versterkt, maar kan het geluid gaan dreunen, met als gevolg een gebrek aan precisie en detail. De luidsprekers要去en ten minste op 2-4 meter afstand van elkaar staan en centraal worden neergezet ten opzichte

van de zittende luisteraar. Als u de luidsprekers iotaar binnen draait, wordt het stereobeeld verscherpt, maar kan de geluidsbron worden versmald.

Subwoofer

BASFREQUENCEZ HONNAN. Hoewel dit betekent dat u de subwoofer vrijwel overal kunt plaatsen, za het stereobeeld er nog steeds van profiteren als de subwoofer op hetzelfde niveau

wordt geplaatst als de voorluidsprekers en zo centraal möglichk bij de luisterpositie. Dit is soms nicht möglichk bij een meerkanaalsinstallatie. Als u de subwoofer te dicht bij een wand plaatst, worden de bas versterkt. De bas kan waarom op sommige plekken dreunend en onduidelijk klinken.

Effectluidsprekers

3090Ci

De 3090Ci is ontworpen om zichbij en centraal ten opzichte van een televisioneschemr te worden gebruikt. De luidspreker moet direct boven of onder het scherm worden geplaatst. Als u een plasma- ofLCD-beeldscherm hebt, monteert u de 3090Ci aan de wand of op een ander geschikt oppervlak met de Q Acoustics-wandbeugel, direct boven of onder het scherm. Indien u dit Niet hebt, overweeg dan om detv op een kast teplaatsen waar bij u de 3090Ci op een stevige plank direct onder de tv plaatst.

Dolby en het dubbel-D-symbool zichn handelsmerken van Dolby Laboratories.

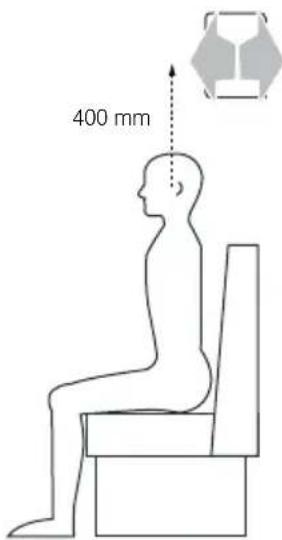

Surroundfluidsprekers

Dit zijn de aanbevelingen van Dolby Labs voor 5.1-effectluidsprekers. Surroundluidsprekers要去en aan beiden kanten van de luisteraar worden gemonteerd, iets achechter de luisterpositie. De luidsprekers要去en waar binnen worden gericht, hetzij gemonteerd gegen de zichwanden van de kamer, hetzij, als de kamer groot is, op hoge standarden en met het midden boven het oorniveau van een zittende luisteraar.

Voor plafondluidsprekers in meerkanaals-opstellingen, raden wij de Installserie van Q Acoustics aan.

Aansluitingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle actieve units van uw installmentie+zijn losgekoppeld van de netspanning. Als u uw geluidssysteme aanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laagiveau zetten. Zet het niveau geleidelijk aan hoger.

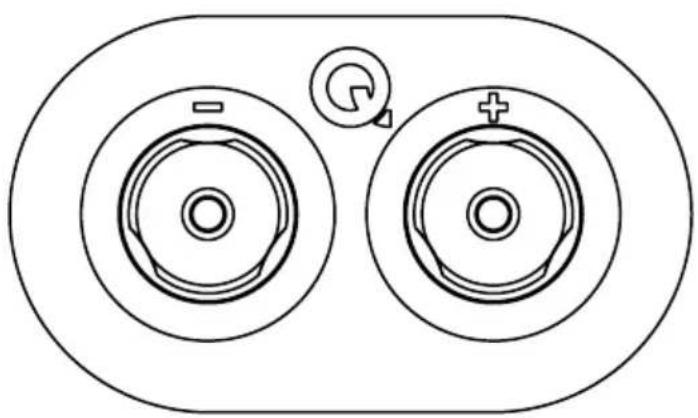

Aansluitingspunten en verbindingen

De 3010i, 3020i, 3050i en 3090Ci hebben standardc crossovers met twee aansluitingspunten.

3010i, 3020i, 3050i en 3090Ci

Luidsprekerklabels

Speciale luidsprekerkabels bieden een betere geluidsweergave dan standard kabels. Gebruik kabels met een royale hoeveelheid koper voor de voor- en middenkanalen. Dunne kabels verminderen de bastonen en beperken het dynamische bereik. Surroundkanalen (achter) zicher minderkritiek.

Een luidsprekerkabel heeft een streep of indicator aan de binnenkant. Gewoonlijk worden hij aangesloten op de positieve terminals. De kabels waarmee de versterker op de voorste luidsprekers worden aangesloten, hebben bij voorkeurdezelfde lenghte. Sluit nooit meerere kabels op elkaar aan - gebruik kabels uit een stuk.

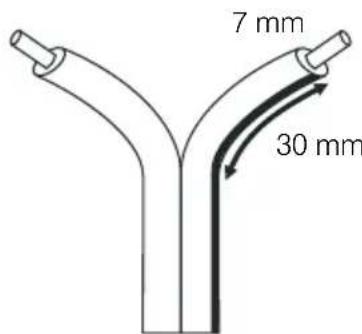

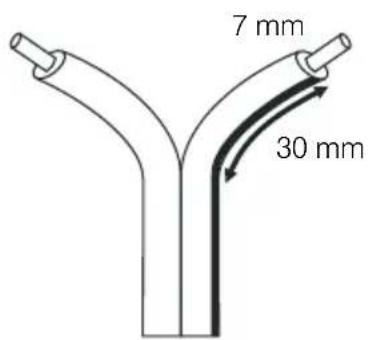

Kabels voorbereiden

Splits de kabel tot een diepte van ongeveer 40~mm . Strip de kabel tot 10~mm diep en draai de uiteinden vast om losse draden te bundelen. Snijd de kabel af zodat 7mm kale draad worden blootgelegd.

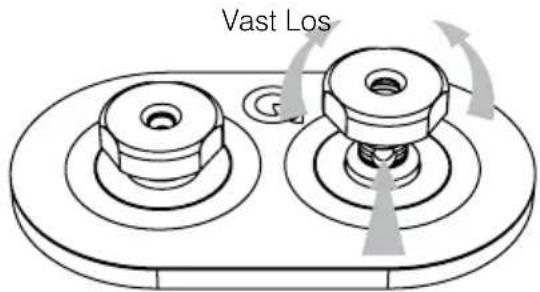

Een aansluitingspunt verbinden

Schroef de terminal maar links los, zodate het montagegat aan de onderkant van de terminalkolom vrijkomt.

Steen het kale uiteinde van de kabel in het gat. Draai de terminal met de handeer volledig vast. Zorg dat er geen losse draden+zijn die naastgelegen terminals kunnen raken. De EU-veiligheidsvoorschriften staan het gebruik van luidsprekerstekkers van 4 mm Niet toe.

Stereoaansluitingen

Stereoaansluitingen

Sluit het RODE (+) aansluitingspunt van de RECHTERLUIDSPREKER aan op het RODE, positieve (+) aansluitingspunt op het RECHTERKANAAL van de versterker. Sluit het ZWARTE (-) aansluitingspunt van de luidspreker aan op het overeenkomende ZWARTE, negatieve (-) aansluitingspunt van de versterker. Herhaal deze procedure voor het LINKERKANAAL.

Standaardbedrading:

Nazorg

Onderhoud van de kast

Reinig de kasten alleen met een Licht bevochtigde doek. Gebruik geen reinigers met oplosmiddelen. Gebruik nooit schuurmiddelen.

De kastoppervlakken hoeven meestal alleen afgestoft te worden. Als een spuitbus of een ander reinigingsmiddel gebrukt要去 worden, brengt u het reinigingsmiddel eerst op de doek aan, Niet direct op de kast. Test het reinigingsmiddel eerst op een Klein hoekje, waar sommige reinigingsmiddelen de afwerking aantasten. Gebruik geen schurende reinigingsmiddelen of middelen die zure of basische stoffen bevatten. Gebruik nooit reinigingsmiddelen op de drivers en raak ze nicht aan, waarze daardoor beschadigd zullen raken.

Roosters

De rooster können zo nodig met een zachté borstel worden schoongemaakt.

Als u de luidspreker van Q Acoustics zonder roosters hebt gebruikt, dient u de roosters wee aan te brengen als er huisdieren of kinderen in de kamer aanwezig+zijn.

Drivers.

Raak de drivers nicht aan, odomat ze snel beschadigd raken.

Garantie

De passieve luidsprekerproducten van Q Acoustics zich garandeerd vrij van materiaal- en vakmanschapsdefecten gedurende eenperiode van 4aar (1aar voor de subwoofer) vanaf de aankoopdatum. Tijdens de garantieperiode za Q Acoustics waar eigen goeddunken een product repareren of verrangen als het na inspectie door het bedrijf, of een aangestelde distributeur of vertegenwoordiger, defect is gebleken.

Verkeerd gebruik en normale slijtage vallen nicht onder de garantie.

Goederen ter reparatie moeten in de eerste instantie worden teruggestuurd waar de leverancier die het product verstrecht heeft. Is dit nicht möglich, neem dan contact op met Q Acoustics of de door Q Acoustics aangestelde distributeur in uw regio om de juiste garantieprocedure te bepalen. Gebruik indien möglich de oorspronkelijke verpakking om het product terug te sturen, aangezien schade tijdens het transport maar het reparatiecentrum Niet door de garantie worden gedekt. De garantie is op geen enkele wijze van invloed op uw wettelijkrechten.

De garantie kan tot 5aar worden verlengd (2aar voor de subwoofer) door het product te registeren op www.qacoustics.co.uk/register.

Neem voor onderhoudsinformatie contact op met: [e-mail]

Q Acoustics

Luidsprekerstandaard (2 stuks)

3010i / 3020i

Zwart en wit

Muurbeugel voor subwoofer

3060S

Zwart

Passieve luidsprekers

Behuizingstype:

Baseenheid:

Treble-eenheid:

Frequentriespons (+3dB, - 6dB)

Gemiddelde impedantie:

Minimale impedantie:

Gevoeligheid (2,83 v op 1 m):

Stereo-versterkervermogen:

AV-ontvanger (2 kanalen):

Crossoverfrequentie:

Effectief volume:

Afmetingen van de kast (B x H x D mm):

(incl. rooster, terminal en voetjes)

Behuizing breedte:

Gewicht (per spreker):

3010i

2-wegsreflex

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86 dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 mm

(5.9× 10.0× 10.0 in)

4.1 kg (9.0 lbs)

3020i

2-wegsreflex

125 mm (5.0 in)

22 mm (0.9 in)

64 Hz - 30 kHz

6Ω

4Ω

88dB

25-75W

50-125W

2.4 kHz

6.1 L (372 cu in)

170 × 278 × 282 mm

(6.7× 11.0× 11.1 in)

5.5 kg (12.1 lbs)

Actieve subwoofer

Behuizingstype:

Baseenheid:

Versterkervermogen:

Frequentriespons (+3dB, - 6dB)

Crossover-frequentie:

Effectief volume:

Afmetingen van de kast (BxHxD):

Gewicht:

3060S

Open klankkast

200 mm (8.0 in)

150 W Class-D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) incl. kegels

8.5 kg (18.7 lbs)

3050i

2-wegsreflex

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25 - 180 W

50-165W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 ~mm

(12.2× 40.1× 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

2-wegsreflex

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25 - 100 W

50-165W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9× 6.0× 8.5 in)

6.0 kg (13.2 lbs)

ACOUSTICS

QACOUSTICS.CO.UK

ACOUSTICS

Belangrijke veiligheidsinformatie en waarschuwingen

1. Veiligheidsinformatie en waarschuwingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle actieve units van uw installmenten损坏 losgekoppeld van de netspanning.

Als u uw geluidssystem eanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laag niveau zetten. Zet hetiveau geleidelijk aan hoger.

Speel uw geluidsinstallatie NOOIT af op maximaal volume. De stand van de volumeregelaar is misleidend en geeft nicht het vermogensniveau van de installmentie aan. Een zeer hoge volumeinstelling kan uw gehoor beschadigen.

1.1. Instructies

Lees en begrijp deze instructies voordat u uw luidsprekers gaat gebruiken. Schade die is ontstaan waar dit deze instructies Niet hebt opgevolgd, valt nicht onder de garantie. Bewaar deze instructies op een veilige plek.

Lees deze instructies.

Bewaar deze instructies.

Let op alle waarschuwingen.

Volg alle instructies op.

Gebruik dit apparaat Niet in de buurt van water.

Sluit de terminals van uw luidsprekers NIET direct aan op hetlichtnet.

Installer ze nicht in de buurt van warmtebronnen zoals kachels, warmte-uitlaten, fornuizen of andere apparaten (waaronder versterkers) die warmte produceren.

Gebruik alleen hulpstukken/accessoires die door de fabrikant zich opgegeven.

Trek de stekker uit het stopcontact bij onweer of wanner het apparaat gedurende langeijd nicht worden gebruikt.

2. De luidsprekers uitpakken

Pak de luidsprekers volledig UIT. Til de luidsprekersuit de dozen door de kasten vast te houden.Til ze Niet op aan de beschemhoezen.

Sleep de luidsprekers bij het verplaatsen nicht over de vloer, dit kan schadeveroorzaken. Til elke luidspreker op voordat u hem verplaatst.

Controleer de luidspreker zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, dient u dat zo snel möglichk aan uw leverancier te melden.

Bewaar de verpakking voor toekomstig vervoer. Als u de verpakking weggooit, volg dan alle geldende recycling-voorschriften.

3. Installatie

• Gebruik alleen de accessoires die met het product zijn meegeleverd.
• Om letsel te voorkomen, dient het product stevig aan de vloer te worden bevestigd conform de installmentevoorschriften.
• Gebruik geen zelfgemaakte standarden.
  Installee de speciale standard van Q Acoustics volgens de instructies en met behulp van eventuele meegeleverde bevestigingen. Uw leverancier kan u adviseren.
• Als u uw luidsprekers gebrukt zonder de roovers, wees dan voorzichtig en beschemd de units gegen schade.
• Demonteer de luidspreker NIET. Hiermee vervalt namelijk de garantie.
• Sluit uw luidsprekeraansluitingspunten nicht aang op de netspanning.
• Bescherm uw luidsprekers gegen extreme kou, hitte, vocht of zonlicht.
• De luidsprekers zijn geschickt voor gebruik in tropische en/of gematigde klimaten.

3.1.Vocht

• Reduceer het risico op brand of elektrische schokken door de luidsprekers te beschemmen gegen regen, vocht, druppels of spitters.
• Gebruik dit apparaat Niet in de buurt van water.

3.2. Onderhoud

Laat onderhoud over aan vakbekwaam onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enigerlei wijze is beschadigd, als er vloeistof op het apparaat is gemorst, als er voorwerpen in het apparaat zijn gezallen, als het apparaat is blootgesteld aan regen of vocht, als het Niet maar behoren functioneert of als het is gezallen.

4.0. Gebrukke symbolen

Waarschuwingssymbool

Het uitroeptekensymbol Richt de aandacht op informatie in deze handleiding die u goed要去 lezen

om gebruiks- of onderhoudsproblemen te voorkomen.

OPPASSEN: Voorkom een elektrische schok door de brede pin van de stekker volledig in de brede opening van het contact te steken.

Symbool voor afgedankte elektrische en elektronische apparatuur

Dit symbol betekent dat het product gezcheiden van ander huishoudelijk afval verwijderd moet worden en maar een apart inzamelpunten voor terugwinning en recycling van elektrische en elektronische apparatuur gebracht dient te worden.

Zorg ervoor dat u vertrouwd bent met de geldende wetgeving inzake de geschienen inzameling van elektrische en elektronische producten.

Inleiding

Hartelijk dank voor uw aanschaf van een product van Q Acoustics.

Deze handleiding helpt u bij de configuratie en installation, zodat het product optimaal zal functioneren.

Lees de instructies, de belangrijke veiligheidsinformatie en de waarschuwingen zorgvuldig door vór de installmente en het gebruik om te zorgen voor een veilige en optimale werkung van het product.

De 3000i-serie van Q Acoustics omvat luidsprekers die+zijn ontworpen om te voldoen aan de hoogste verwachtingen van liefhebbers van 2-kanaalsgeluid en van films.

De reeks bestaatuit:

3010i: compacte boekenplankluidspreker met een 100 mm woofer.

3020i: boekenplankluidspreker met een 125 mm woofer.

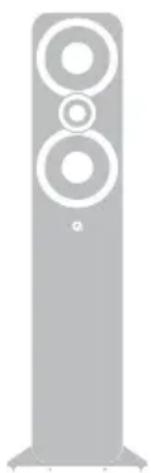

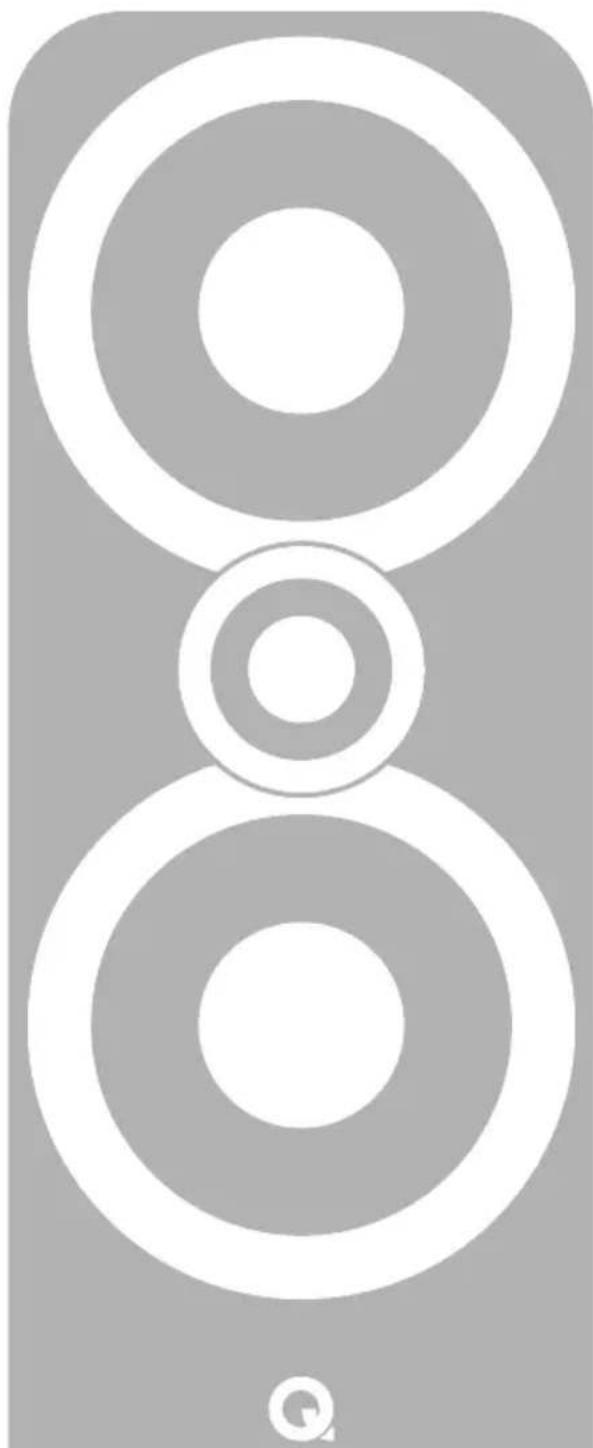

3050i: vloerluidspreker met twee 165 mm woofers.

3060S: 150 W actieve subwoofer met een 200 mm driver.

3090Ci: middenkanaal met 2 × 100 mm woofers.

In de doos vindt u de luidspreker(s) en deze gebruikershandleiding.

De verpakking van de volgende modellen bevat bovendien:

3050i: stabilisatiepoot voor de achterkant, kegels en kegelbeschemmers voor elke luidspreker, een inbussleutel om de kegels te verstellen zodia ze+zijn gemonteerd.

3060S: een netsnoor of -snoeren, kegels en kegelbeschemers.

Controleer het product zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, dient u dat zo snel möglich aan uw leverancier te melden.

We hopen dat u zult genieten van uw ervaring met Q Acoustics.

Voorbereidig

Til de luidsprekers uit de dozen door de kasten vast te houden. Raak de drivers Niet aan en gebruik nooit de beschermhoezen om ze op te tillen. De 3050i en 3060S waar zwaar - vraag zo nodig om hulp als ze verplaatst moeten worden.

Schuimrubberen dop

De luidsprekers uit de 3000i-serie—heben een poort aan de achterkant en werk den Beste met wat ruimte erachter – ongeveer 200 mm afstand tot een wand. Als u uw luidsprekers zich bij een wand/hoekplaatst,要去en de schuimrubberend doppen in de poorten aan de achterkant worden gestopt, zodate er Niet te veel bastonen klinken.

Zorg ervoor dat de doppen goed in de poort passen, zonder ze te ver maar binnen te duwen. U zult horen dat het basniveau afneemt maar de definitie en basweergave worden verhoogd. Experimenteer om te horen waar u de voorkeur aan geeft en probeerkleine veranderingen uit in de positie van de luidspreker om het eindresultaat te optimaliseren.

De kegels zichscherp. Wees voorzichtig!

Plaats nooit een luidspreker met kegels op een plek waar hij schade kanveroorzaken!

Verplaats uw luidsprekers.altijd door ze op te tillen - versleep ze nooit!

3050i - Bevestig de stabilisatiepoot voor de achterkant

Schroef de kegels, voorzien van borgmoeren, halverwege in de onderkant en zet de luidspreker wee rechtop. (Als u een houten of stenen vloer hebt, schuif dan een kegelbeschermer over elke kegel voordat u de luidspreker wee rechtop zet). Als de luidspreker wee goedrechttop staat, steekt u de inbussleutel in alle achefterste kegels vanaf de bovenkant en verstelt u alle kegels totdat de luidspreker waterpas en stabel staat.

Gebruik de meegeleverde schroeven om de voetjes vast te zetten, zoals afgebeeld.

Positionering

Alle luidsprekers können damit bij tevisiebeeldschemmen worden gebruikt zonder nadelige gevolgen, met uitzondering van de 3060S, die nicht mag worden gebruikt binnen 500~mm van tevisiebeeldschemmen of andere magnetisch gevoelige apparatuur. Plasma- en lcd-schemmen worden nicht beinvloed.

3010i en 3020i

Bij voorkeur worden de 3010i en 3020i op de vloerstandaarden van Q Acoustics of aan de wand gemonteerd. Als u de luidspreker op een standard wilt moneren, dient de treble-eenheid zich op oorniveau van een zittende luisteraar te bevinden. Aan de wand gemonteerde luidsprekers kunnen iets hoger worden gemonteerd, met de luidspreker schuin maar beneden gericht. Op een standard gemonteerde luidsprekers要去en worden behandeld als vloerluidsprekers, behalte dat de luidspreker iets zichter bij dechter wand kan worden geplaatst. Montage op een plank is ook möglichk.

Een optionele beugel die special is ontworpen om de Q Acoustics 3010i, 3020i en 3090Ci aan de wand te monteren, is verkrijgbaar bij uw leverancier. Vloerstandaarden voor de 3010i en 3020i zijn ook verkrijgbaar. U moet experimenteren om de Beste opstelling in uw specifieke luisterruimte te vinden.

3050i

De 3050i-luidsprekers要去en op een afstand van ten minste 200~mm tot een hinterwanden ten minste 500~mm totde zijwanden worden geplaatst. Als u de luidsprekers dichter bij de wanden plaatst, worden de bastonen versterkt, maar kan het geluid gaan dreunen, met als gevolg een gebrek aan precisie en detail. De luidsprekers要去en ten minste op 2-4 meter afstand van elkaar staan en centraal worden neergezet ten opzichte

van de zittende luisteraar. Als u de luidsprekers ie's naar binnen draait, wordt het stereobeeld verscherpt, maar kan de geluidsbron worden versmald.

Subwoofer

BASFREQUENCEZ HONNAN. Hoewel dit betekent dat u de subwoofer vrijwel overal kunt plaatsen, za het stereobeeld er nog steeds van profiteren als de subwoofer op hetzelfde niveau

wordt geplaatst als de voorluidsprekers en zo centraal möglichk bij de luisterpositie. Dit is soms nicht möglichk bij een meerkanaalsinstallatie. Als u de subwoofer te dicht bij een wand plaatst, worden de bas versterkt. De bas kan waarom op sommige plekken dreunend en onduidelijk klinken.

Effectluidsprekers

3090Ci

De 3090Ci is ontworpen om zichbij en centraal ten opzichte van een televisioneschemr te worden gebruikt. De luidspreker moet direct boven of onder het scherm worden geplaatst. Als u een plasma- ofLCD-beeldscherm hebt, monteert u de 3090Ci aan de wand of op een ander geschikt oppervlak met de Q Acoustics-wandbeugel, direct boven of onder het scherm. Indien u dit Niet hebt, overweeg dan om detv op een kast teplaatsen waar bij u de 3090Ci op een stevige plank direct onder de tv plaatst.

Dolby en het dubbel-D-symbool zichn handelsmerken van Dolby Laboratories.

Surroundfluidsprekers

Dit zijn de aanbevelingen van Dolby Labs voor 5.1-effectluidsprekers. Surroundluidsprekers要去en aan beiden kanten van de luisteraar worden gemonteerd, iets achechter de luisterpositie. De luidsprekers要去en waar binnen worden gericht, hetzij gemonteerd gegen de zichwanden van de kamer, hetzij, als de kamer groot is, op hoge standarden en met het midden boven het oorniveau van een zittende luisteraar.

Voor plafondluidsprekers in meerkanaals-opstellingen, raden wij de Installserie van Q Acoustics aan.

Aansluitingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle actieve units van uw installmentiek zijn losgekoppeld van de netspanning. Als u uw geluidssystem eanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laagiveau zetten. Zet het niveau geleidelijk aan hoger.

Aansluitingspunten en verbindingen

De 3010i, 3020i, 3050i en 3090Ci hebben standardc crossover met twee aansluitingspunten.

3010i, 3020i, 3050i en 3090Ci

Luidsprekerkabels

Speciale luidsprekkerkabels bieden een betere geluidsweergave dan standard kabels. Gebruik kabels met een royale hoeveelheid koper voor de voor- en middenkanalen. Dunne kabels verminderen de bastonen en beperken het dynamische bereik. Surroundkanalen (achter) zicher minderkritiek.

Een luidsprekerkabel heeft een streep of indicator aan de binnenkant. Gewoonlijk worden hij aangesloten op de positieve terminals. De kabels waarmee de versterker op de voorste luidsprekers worden aangesloten, hebben bij voorkeurdezelfde lengte. Sluit nooit meerere kabels op elkaar aan - gebruik kabels uit een stuk.

Kabels voorbereiden

Splits de kabel tot een diepte van ongeveer 40~mm . Strip de kabel tot 10~mm diep en draai de uiteinden vast om losse draden te bundelen. Snijd de kabel af zodat 7mm kale draad worden blootgelegd.

Een aansluitingspunt verbinden

Schroef de terminal maar links los, zodate het montagegat aan de onderkant van de terminalkolom vrijkomt.

Steen het kale uiteinde van de kabel in het gat. Draai de terminal met de handeer volledig vast. Zorg dat er geen losse draden+zijn die naastgelegen terminals kunnen raken. De EU-veiligheidsvoorschriften staan het gebruik van luidsprekerstekkers van 4mm Niet toe.

Stereoaansluitingen

Stereoaansluitingen

Sluit het RODE (+) aansluitingspunt van de RECHTERLUIDSPREKER aan op het RODE, positieve (+) aansluitingspunt op het RECHTERKANAAL van de versterker. Sluit het ZWARTE (-) aansluitingspunt van de luidspreker aan op het overeenkomende ZWARTE, negatieve (-) aansluitingspunt van de versterker. Herhaal deze procedure voor het LINKERKANAAL.

Standaardbedrading:

Nazorg

Onderhoud van de kast

Reinig de kasten alleen met een Licht bevochtigde doek. Gebruik geen reinigers met oplosmiddelen. Gebruik nooit schuurmiddelen.

De kastoppervlakken hoeven meestal alleen afgestoft te worden. Als een spuitbus of een ander reinigingsmiddel gebruikt要去 worden, brengt u het reinigingsmiddel eerst op de doek aan, Niet direct op de kast. Test het reinigingsmiddel eerst op een klein hoekje, waar sommige reinigingsmiddelen de afwerking aantasten. Gebruik geen schurende reinigingsmiddelen of middelen die zure of basische stoffen bevatten. Gebruik nooit reinigingsmiddelen op de drivers en raak ze nicht aan, waarze daardoor beschadigd zullen raken.

Roosters

De rooster können zo nodig met een zachté borstel worden schoongemaakt.

Als u de luidspreker van Q Acoustics zonder roosters hebt gebruikt, dient u de roosters wee aan te brengen als er huisdieren of kinderen in de kamer aanwezig+zijn.

Drivers.

Raak de drivers nicht aan, odomat ze snel beschadigd raken.

Garantie

De passieve luidsprekerproducten van Q Acoustics zich garandeerd vrij van materiaal- en vakmanschapsdefecten gedurende eenperiode van 4aar (1aar voor de subwoofer) vanaf de aankoopdatum. Tijdens de garantieperiode za Q Acoustics waar eigen goeddunken een product repareren of verrangen als het na inspectie door het bedrijf, of een aangestelde distributeur of vertegenwoordiger, defect is gebleken.

Verkeerd gebruik en normale slijtage vallen nicht onder de garantie.

Goederen ter reparatie moeten in de eerste instantie worden teruggestuurd waar de leverancier die het product verstrecht heeft. Is dit nicht möglich, neem dan contact op met Q Acoustics of de door Q Acoustics aangestelde distributeur in uw regio om de juiste garantieprocedure te bepalen. Gebruik indien möglich de oorspronkelijke verpakking om het product terug te sturen, aangezien schade tijdens het transport maar het reparatiecentrum Niet door de garantie worden gedegt. De garantie is op geen enkele wijze van invloed op uw wettelijkrechten.

De garantie kan tot 5aar worden verlengd (2aar voor de subwoofer) door het product te registeren op www.qacoustics.co.uk/register.

Neem voor onderhoudsinformatie contact op met: [e-mail]

Q Acoustics

Luidsprekerstandaard (2 stuks)

3010i / 3020i

Zwart en wit

Muurbeugel voor subwoofer

3060S

Zwart

Passieve luidsprekers

Behuizingstype:

Baseenheid:

Treble-eenheid:

Frequentriespons (+3dB, - 6dB)

Gemiddelde impedantie:

Minimale impedantie:

Gevoeligheid (2,83 v op 1 m):

Stereo-versterkervermogen:

AV-ontvanger (2 kanalen):

Crossoverfrequentie:

Effectief volume:

Afmetingen van de kast (B x H x D mm):

(incl. rooster, terminal en voetjes)

Behuizing breedte:

Gewicht (per spreker):

3010i

2-wegsreflex

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86 dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 mm

(5.9× 10.0× 10.0 in)

4.1 kg (9.0 lbs)

3020i

2-wegsreflex

125 mm (5.0 in)

22 mm (0.9 in)

64 Hz - 30 kHz

6Ω

4Ω

88dB

25-75W

50 - 125 W

2.4 kHz

6.1 L (372 cu in)

170 × 278 × 282 mm

(6.7× 11.0× 11.1 in)

5.5 kg (12.1 lbs)

Actieve subwoofer

Behuizingstype:

Baseenheid:

Versterkervermogen:

Frequentriespons (+3dB, - 6dB)

Crossover-frequentie:

Effectief volume:

Afmetingen van de kast (BxHxD):

Gewicht:

3060S

Open klankkast

200 mm (8.0 in)

150 W Class-D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) incl. kegels

8.5 kg (18.7 lbs)

3050i

2-wegsreflex

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25 - 180 W

50 - 165 W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 ~mm

(12.2× 40.1× 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

2-wegsreflex

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25 - 100 W

50 - 165 W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9× 6.0× 8.5 in)

6.0 kg (13.2 lbs)

ACOUSTICS

QACOUSTICS.CO.UK

ACOUSTICS

EN ENGLISH 01

DE NIEMIECKI 1

ES HISZPANSKI 37

FR FRANCUSKI

IT WLosKI 73

NL HOLENDERSKI 91

PL POLSKI 109

PT PORTUGALSKI 127

RU ROSYJSKI 14

SV SZWEDZKI

ZH CHINSKI 181
