GEBRUIKSAANWIJZING TVVR36020 ABUS

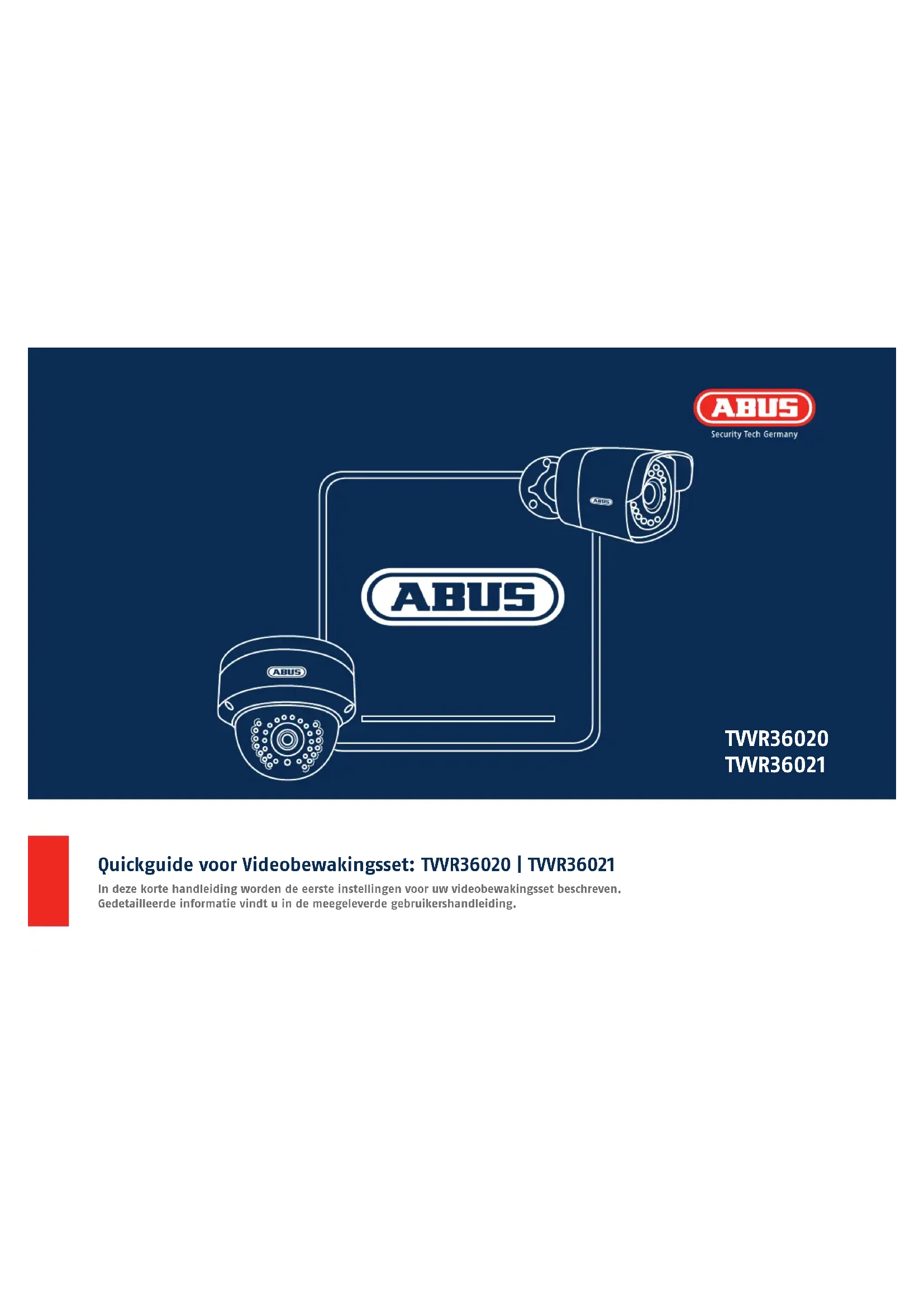

160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 57 03.03.16 13:36160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 58 03.03.16 13:36TVVR36020 TVVR36021 Quickguide voor Videobewakingsset: TVVR36020 | TVVR36021 In deze korte handleiding worden de eerste instellingen voor uw videobewakingsset beschreven. Gedetailleerde informatie vindt u in de meegeleverde gebruikershandleiding. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 59 03.03.16 13:3660 Nederlands Geachte klant, Wij willen u bedanken voor de aanschaf van dit product Dit product voldoet aan de eisen van de geldende Eu- ropese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeen- komstige verklaringen en documenten zijn bij de fa- brikant (ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, Germany) gedeponeerd. Om deze toestand te behouden en een gebruik zon- der gevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen! Lees de handlei- ding aandachtig door voordat u het product in bedrijf stelt, houdt u a.u.b. rekening met alle bediening en veiligheidsinstructies! Alle genoemde bedrijfsnamen en productnamen zijn handelsnamen van de eigenaar. Alle rechten voorbehouden. Als u vragen hee, neem dan a.u.b. contact op met uw speciaalzaak. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 60 03.03.16 13:3661 Nederlands Waarschuwingen Gebruik de netwerkcamera alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden. Let op dat er altijd voldoende ventilatie is. Zorg voor een ononderbroken stroomtoevoer bij het gebruik met permanente spanningsbron. Houd sterke magneetvelden op afstand van de netwerkcamera. Houd vloeistoen uit de buurt van de recorder. Let op dat de netwerkcamera goed gemonteerd is. Gebruik de netwerkcamera alleen met een geschikte spanningsbron. Steek geen voorwerpen in de camera (bijv. naalden). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 61 03.03.16 13:3662 Nederlands

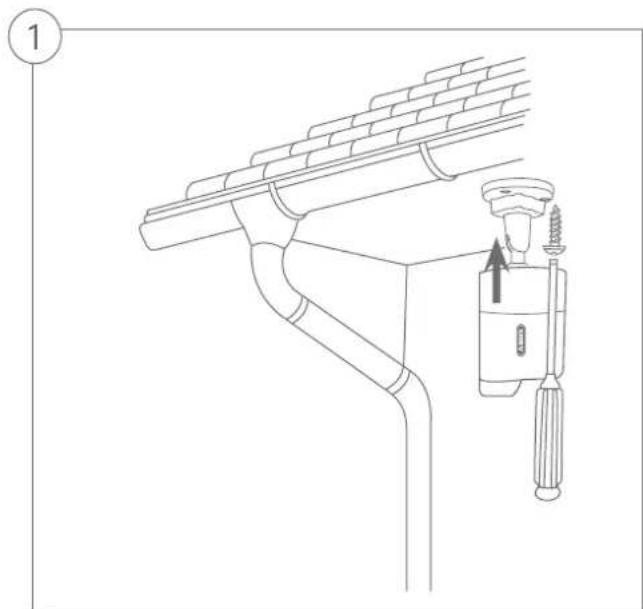

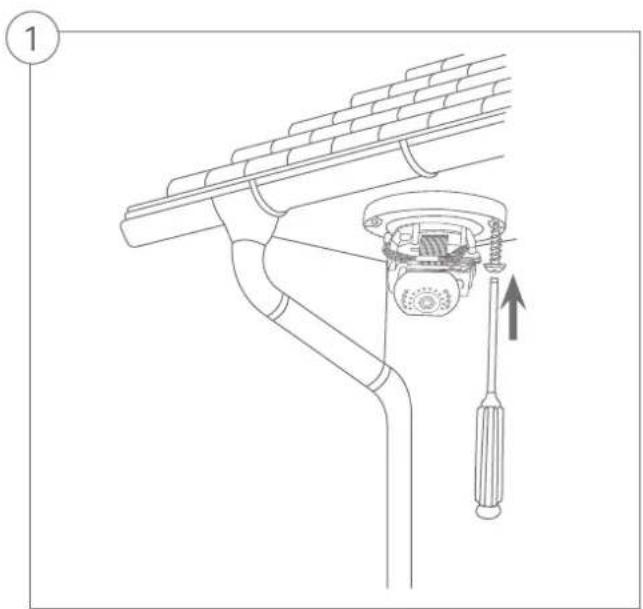

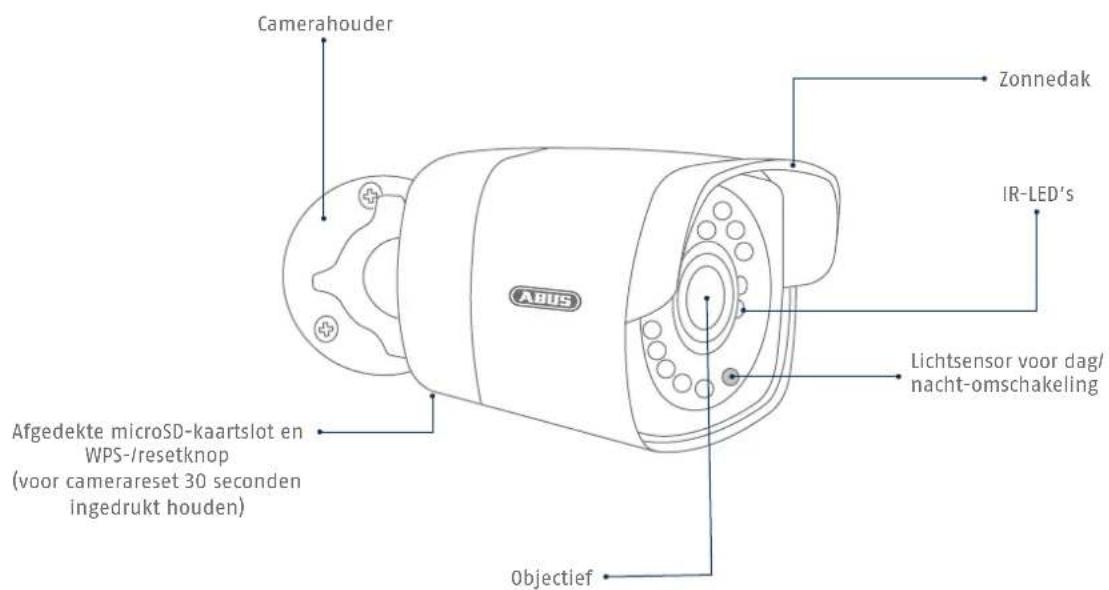

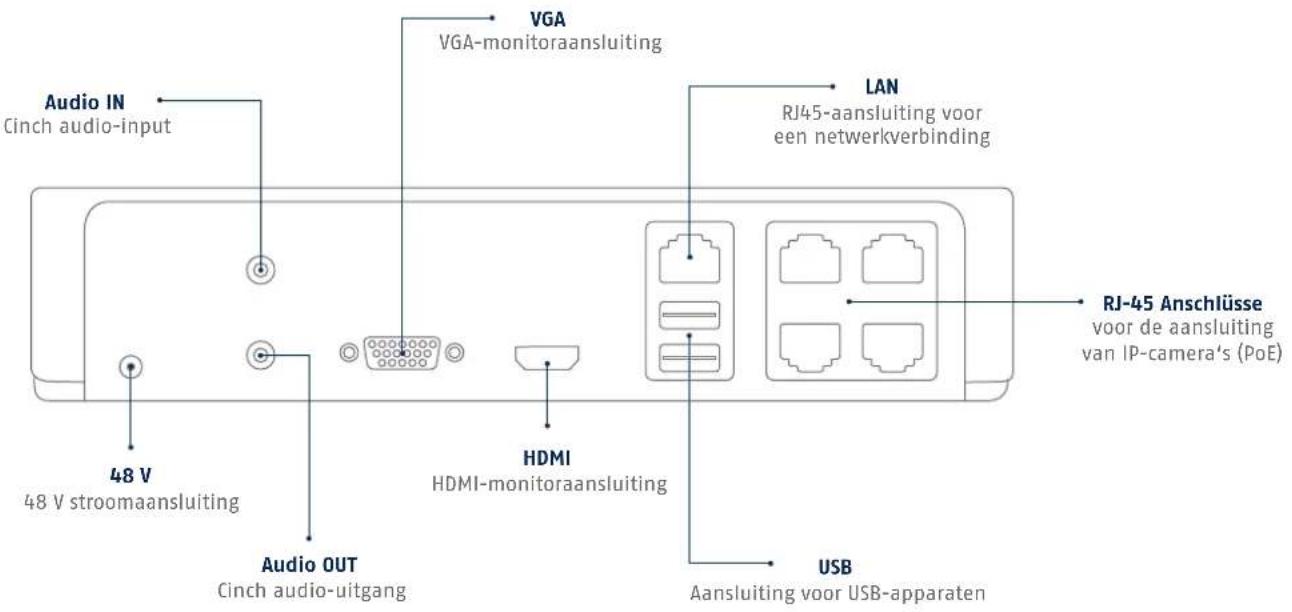

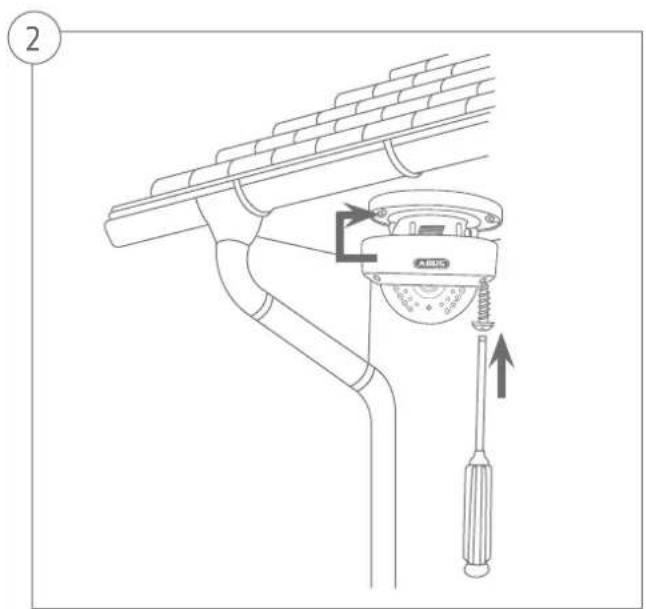

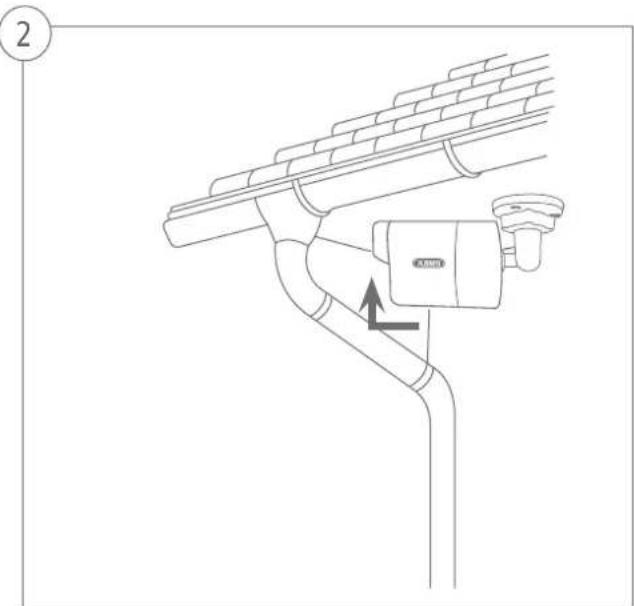

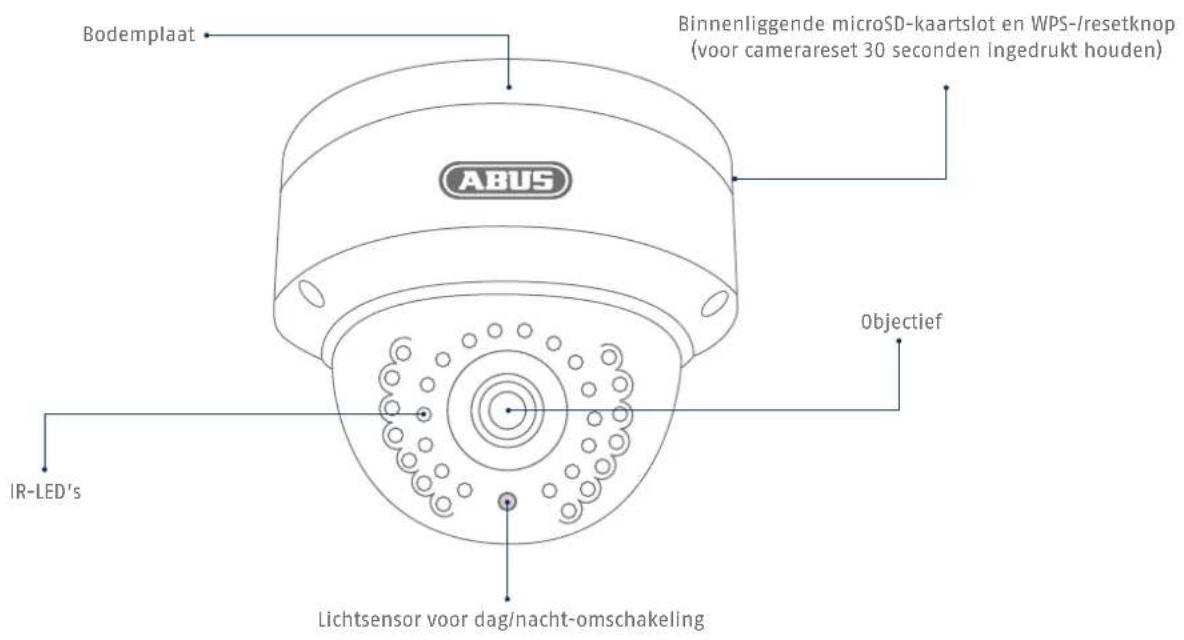

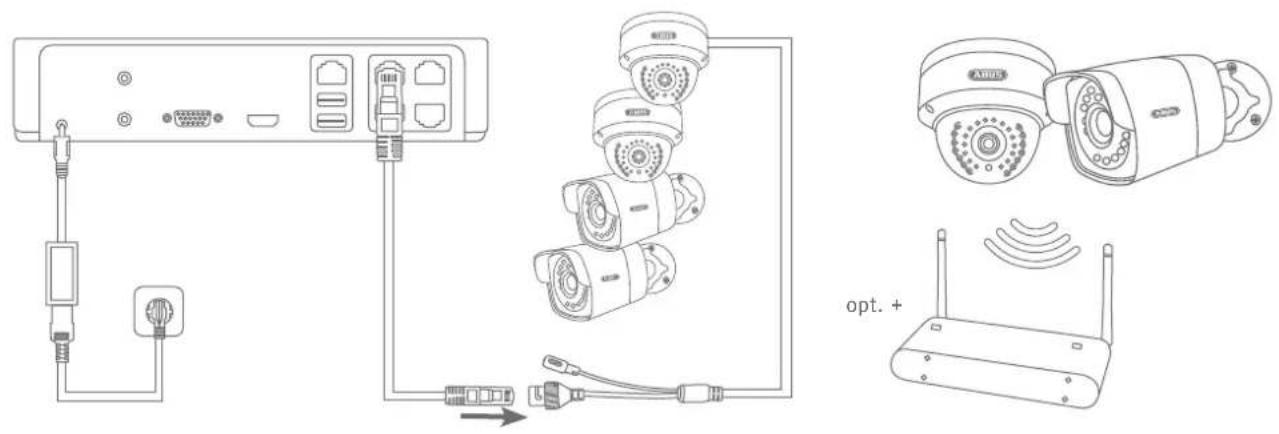

• CD-ROM Leveringsomvang Manual EU, AU, UK EU, AU, UK 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 62 03.03.16 13:3663 Nederlands Overzicht: Netwerkrecorder LAN RJ45-aansluiting voor een netwerkverbinding RJ-45 Anschlüsse voor de aansluiting van IP-camera‘s (PoE) Audio OUT Cinch audio-uitgang Audio IN Cinch audio-input HDMI HDMI-monitoraansluiting USB Aansluiting voor USB-apparaten 48 V 48 V stroomaansluiting VGA VGA-monitoraansluiting 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 63 03.03.16 13:3664 Nederlands Overzicht: Buitendomecamera Bodemplaat Objectief IR-LED’s Lichtsensor voor dag/nacht-omschakeling Binnenliggende microSD-kaartslot en WPS-/resetknop (voor camerareset 30 seconden ingedrukt houden) 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 64 03.03.16 13:3665 Nederlands Overzicht: buitencamera Zonnedak Camerahouder IR-LED’s Objectief Lichtsensor voor dag/ nacht-omschakeling Afgedekte microSD-kaartslot en WPS-/resetknop (voor camerareset 30 seconden ingedrukt houden) 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 65 03.03.16 13:3666 Nederlands Tips voor de camera-installatie Voorzie de recorder van spanning De blauwe LED-balk op de bovenkant van de recorder signaleert, dat het apparaat aan is. U hee de mogelijkheid het branden van de LED-balk via het menu uit te schakelen. opt. + 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 66 03.03.16 13:3667 Nederlands Soware - configureren

Selecteer de gewenste taal en klik op „ü“. Wanneer u de markering in het selectiehokje verwijdert, wordtde assistant manager bij de volgende start niet meer automatisch uitgevoerd. Klik op Volgende. Geef in het veld het Admin Paswoord, wachtwoord 12345 in. Bevestig met Enter. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 67 03.03.16 13:3668 Nederlands

Wanneer u het wachtwoord wilt wi- jzigen selecteer dan Nieuw Admin Pasword. Geef het nieuwe wacht- woord in het veld Nieuw paswoord in en bevestig dit door het niuwe wachtwoord nog een keer in the voe- ren. Bewaar het wachtwoord op een veilige plaats. Klik op Volgende. Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het scherm door op Volgende te klikken. Verbindingssnelheid bij „NIC-type” handmatig instellen. Vooringesteld en aanbevolen wordt de automatische herkenning (self adaptive). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 68 03.03.16 13:3669 Nederlands

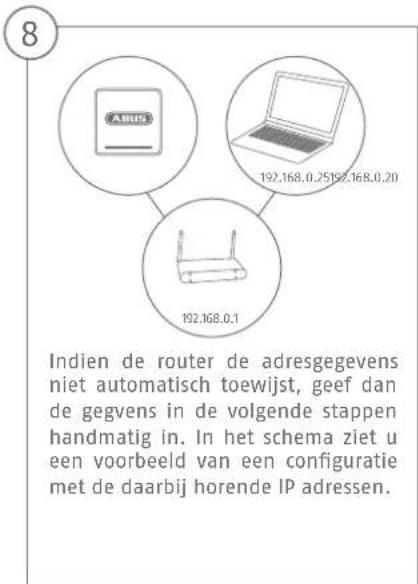

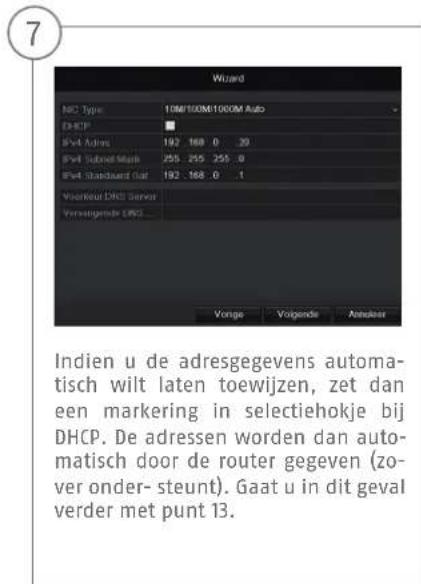

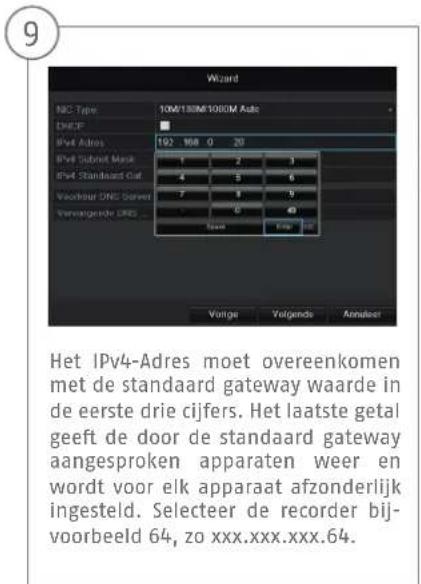

Indien de router de adresgegevens niet automatisch toewijst, geef dan de gegvens in de volgende stappen handmatig in. In het schema ziet u een voorbeeld van een conguratie met de daarbij horende IP adressen. Indien u de adresgegevens automa- tisch wilt laten toewijzen, zet dan een markering in selectiehokje bij DHCP. De adressen worden dan auto- matisch door de router gegeven (zo- ver onder- steunt). Gaat u in dit geval verder met punt 13. Het IPv4-Adres moet overeenkomen met de standaard gateway waarde in de eerste drie cijfers. Het laatste getal gee de door de standaard gateway aangesproken apparaten weer en wordt voor elk apparaat afzonderlijk ingesteld. Selecteer de recorder bij- voorbeeld 64, zo xxx.xxx.xxx.64.

Het IPv4 Subnetmask is een netwerk- segment, waarbij IP adressen met dezelfde netwerkadressen worden ge- bruikt. De standaardwaarde is meestal

255.255.255.0. Om de waarde voor de

IPv4 Standaard Gateway te bepalen, kunt u een computer met een Win- dows besturingssysteem gebruiken die is verbonden met het netwerk. Ga in het menu start naar uitvoeren en typ “cmd”. Er wordt een venster geopend met een opdracht prompt en typ „ipcong“. U kunt in het nieuwe venster de standaard gateway accepteren. De DNS Server vertaalt het Internetad- res om in een IP adres. Voer bij Voor- keur DNS Server de waarde van de standaard gateway in. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 70 03.03.16 13:3671 Nederlands

Klik op Init. En bevestig de succesvol- le initialisering met OK. Verlaat het scherm met OK en ga naar het volgende scherm met Volgende. Alle harde schijven, die u wilt gebru- iken voor opnamen, moeten eerst geïnitialiseerd worden. Selecteer de gewenste harde schijf om de harde schijven te initialiseren. Klik op Zoeken om naar beschikbare netwerkcamera’s netwerken te zoeken. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 71 03.03.16 13:3672 Nederlands

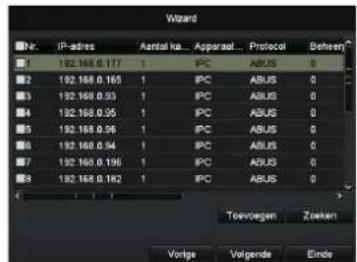

Hieronder vindt u alle compatibele netwerkcamera’s. Activeer met het selectievakje het gewenste camera- kanaal en klik op Toevoegen. Ga na het volgende scherm met „Volgen- de”. Selecteer in het vervolgkeuzemenu van de Camera met welk kanaal u wilt opnemen. Houd er rekening mee dat de tijdschema‘s in het recordermenu moeten worden vastgelegd. Aanvul- lende informatie hierover vindt u in de gebruikershandleiding. Om de opname te activeren, dient u op het selectievakje te klikken bij Op- name Gestart. Selecteer of er continu (Opname plannen) of alleen bij een beeldverandering (Motion Detectie) opgenomen moet worden. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 72 03.03.16 13:3673 Nederlands

Voor het overnemen van de opnamein- stelling naar één of meerdere camera- kanalen, klikt u op Kopieer. Activeer het selectievakje van het gewenste camer- akanaal en klik op OK. De instellingen worden nu voor dit camerakanaal geko- pieerd. Klik op OK om de eerste installatie af te sluiten. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 73 03.03.16 13:3674 Nederlands
