BEDIENUNGSANLEITUNG TVVR36020 ABUS

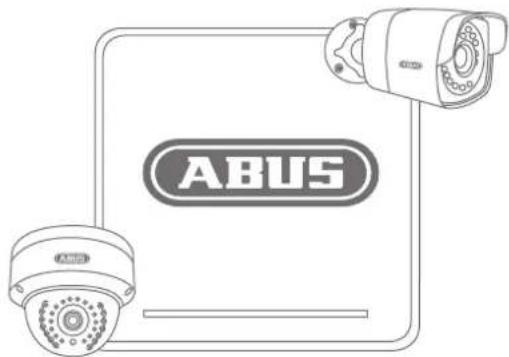

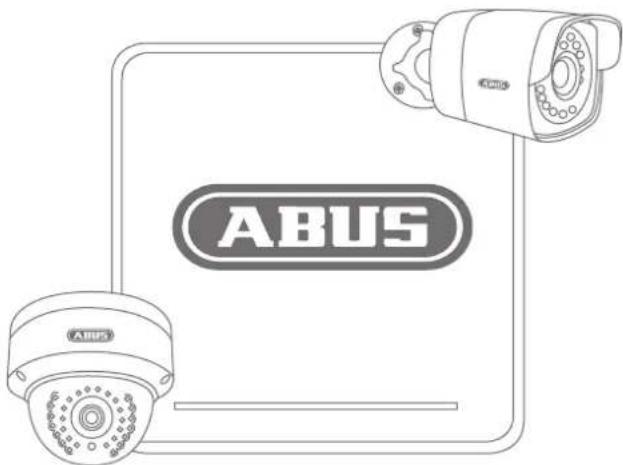

• 4 Kanal Netzwerk Videorekorder

• 2 x WLAN HD 720p Außen Dome Kamera | WLAN HD 720p Außen Kamera

• 3 x Netzteil inkl. EU-, UK- und AU-Kaltgerätekabel

• Befestigungsmaterial

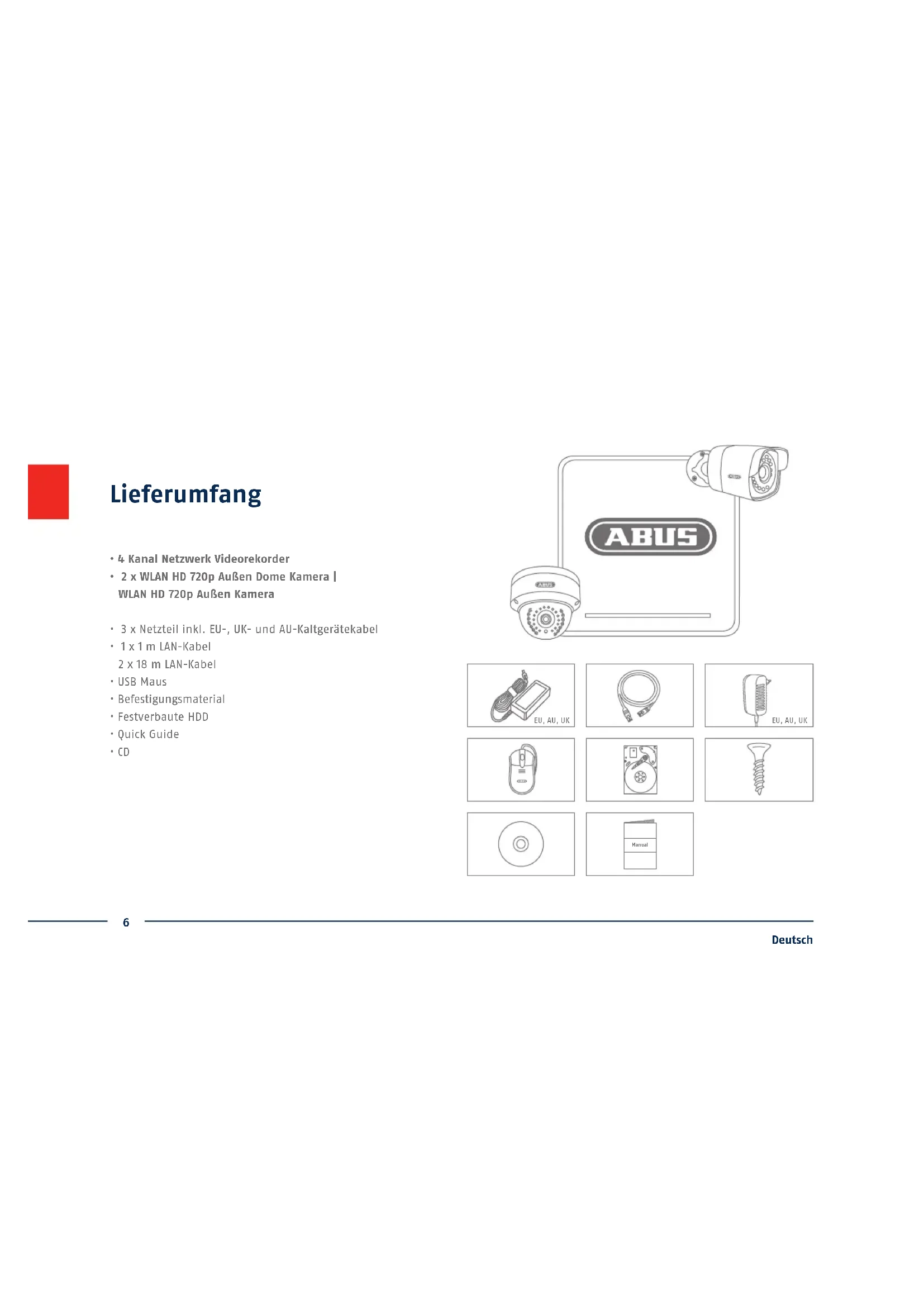

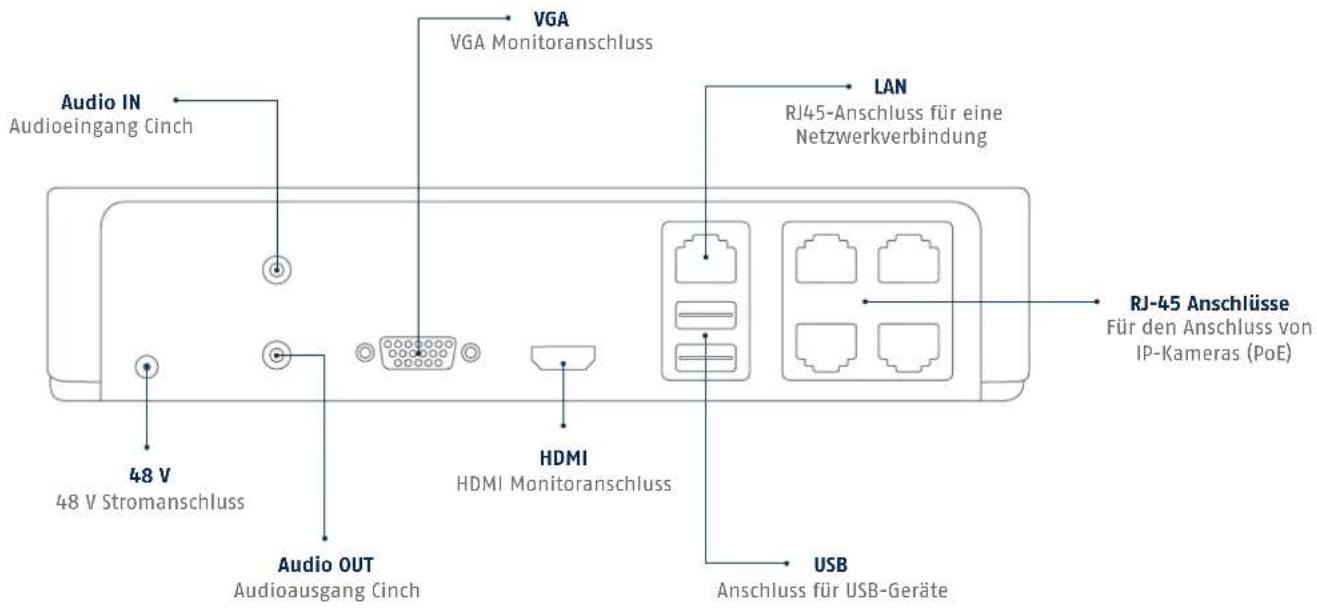

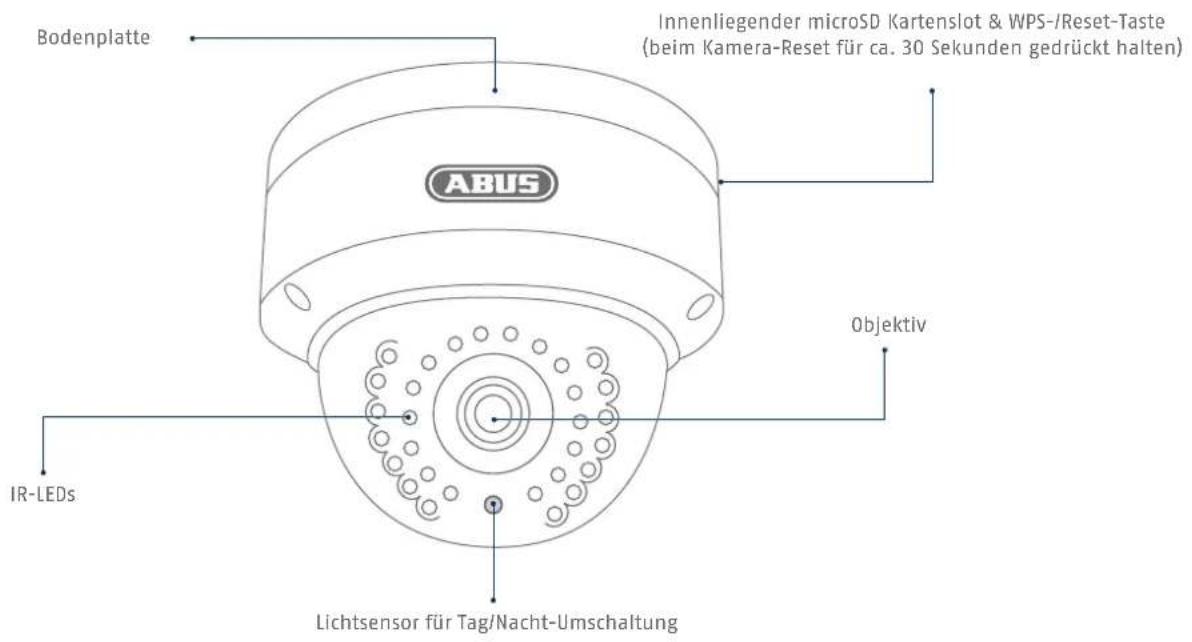

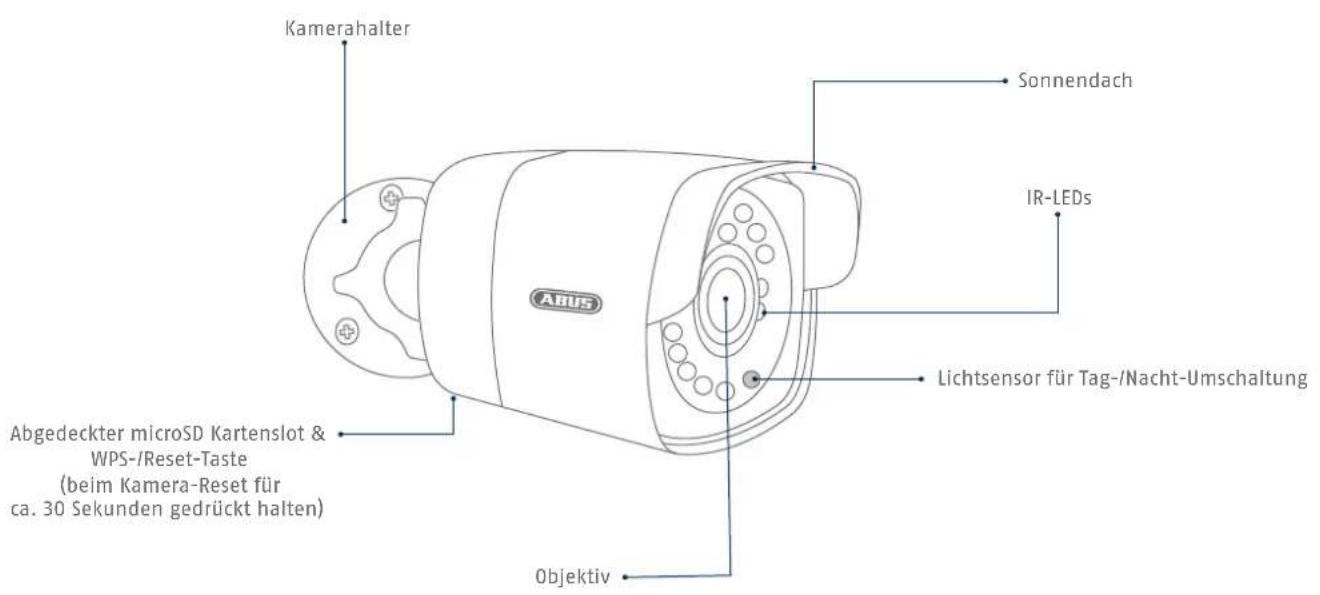

• CD Lieferumfang Manual EU, AU, UK EU, AU, UK 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 6 03.03.16 13:357 Deutsch Warnhinweise Betreiben und lagern Sie den Rekorder und die Kamera nur unter den vom Hersteller empfohlenen Umgebungsbedingungen. Achten Sie darauf, dass immer eine ausreichende Belüung vorhanden ist. Achten Sie auf eine unterbrechungs- freie Stromversorgung. Halten Sie starke Magnetfelder vom Rekorder und der Kamera fern. Halten Sie Flüssigkeiten vom Rekorder fern. Achten Sie darauf, dass die Netzwerk- kamera sicher montiert ist. Betreiben Sie die Netzwerkkamera nur mit einer geeigneten Spannungsquelle. Führen Sie keine Gegenstände in die Kamera (z.B. Nadeln). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 7 03.03.16 13:358 Deutsch Übersicht: Netzwerk Videorekorder LAN RJ45-Anschluss für eine Netzwerkverbindung RJ-45 Anschlüsse Für den Anschluss von IP-Kameras (PoE) Audio OUT Audioausgang Cinch Audio IN Audioeingang Cinch HDMI HDMI Monitoranschluss USB Anschluss für USB-Geräte 48 V 48 V Stromanschluss VGA VGA Monitoranschluss 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 8 03.03.16 13:359 Deutsch Übersicht: Außen-Domekamera Bodenplatte Objektiv Innenliegender microSD Kartenslot & WPS-/Reset-Taste (beim Kamera-Reset für ca. 30 Sekunden gedrückt halten) IR-LEDs Lichtsensor für Tag/Nacht-Umschaltung 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 9 03.03.16 13:3510 Deutsch Übersicht: Außenkamera Sonnendach Kamerahalter IR-LEDs Objektiv Lichtsensor für Tag-/Nacht-Umschaltung Abgedeckter microSD Kartenslot & WPS-/Reset-Taste (beim Kamera-Reset für ca. 30 Sekunden gedrückt halten) 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 10 03.03.16 13:3511 Deutsch Tipps zur Kamerainstallation Versorgen Sie den Rekorder mit Spannung. Die blaue LED Bar auf der Oberseite des Rekorders signalisiert, dass das Gerät an ist. Sie haben die Möglichkeit das Leuchten der LED Bar über das Menü auszuschalten. opt. + 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 11 03.03.16 13:3512 Deutsch Sowareeinrichtung

Wenn Sie das Häkchen deaktivieren, wird der Einrichtungsassistent beim nächsten Start nicht mehr automatisch ausgeführt. Klicken Sie auf „Nächste“. Wählen Sie die gewünschte Sprache aus und klicken Sie auf „ü“. Geben Sie in das Feld Admin Passwort das Passwort 12345 ein. Bestätigen Sie mit „Enter“. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 12 03.03.16 13:3513 Deutsch

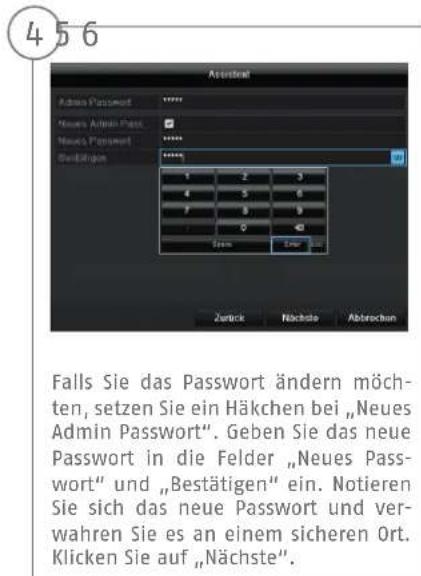

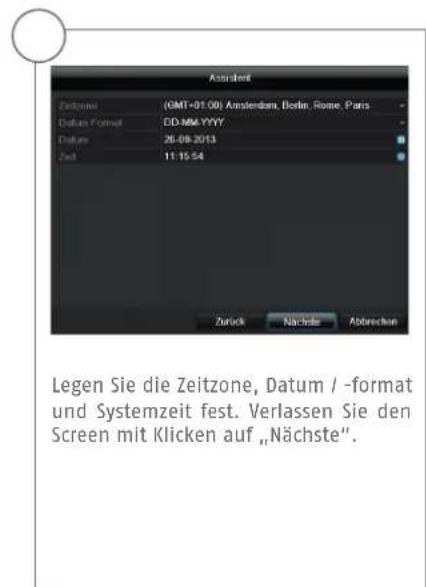

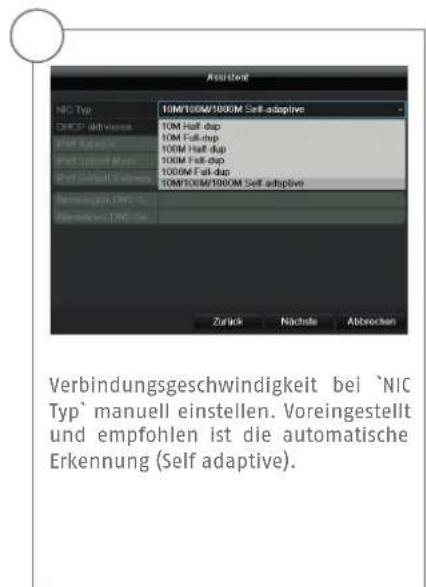

Falls Sie das Passwort ändern möch- ten, setzen Sie ein Häkchen bei „Neues Admin Passwort“. Geben Sie das neue Passwort in die Felder „Neues Pass- wort“ und „Bestätigen“ ein. Notieren Sie sich das neue Passwort und ver- wahren Sie es an einem sicheren Ort. Klicken Sie auf „Nächste“. Legen Sie die Zeitzone, Datum / -format und Systemzeit fest. Verlassen Sie den Screen mit Klicken auf „Nächste“. Verbindungsgeschwindigkeit bei `NIC Typ` manuell einstellen. Voreingestellt und empfohlen ist die automatische Erkennung (Self adaptive). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 13 03.03.16 13:3514 Deutsch

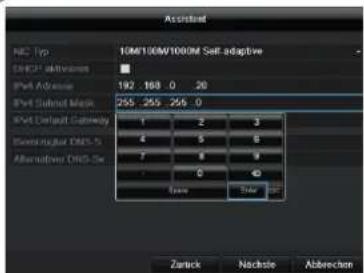

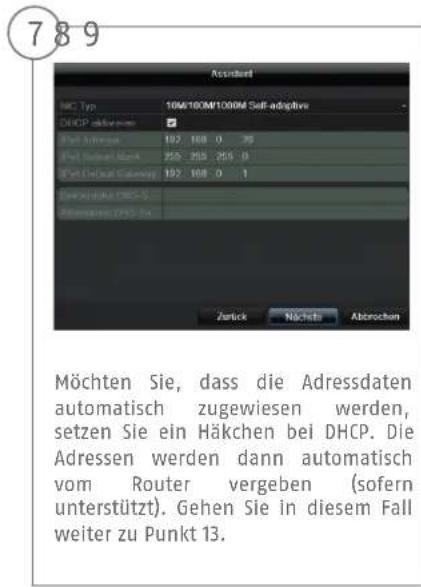

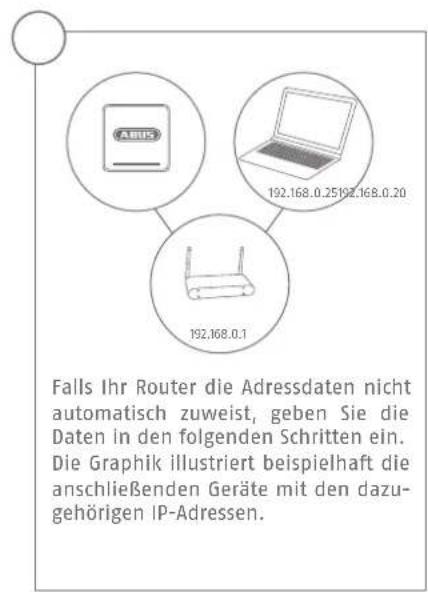

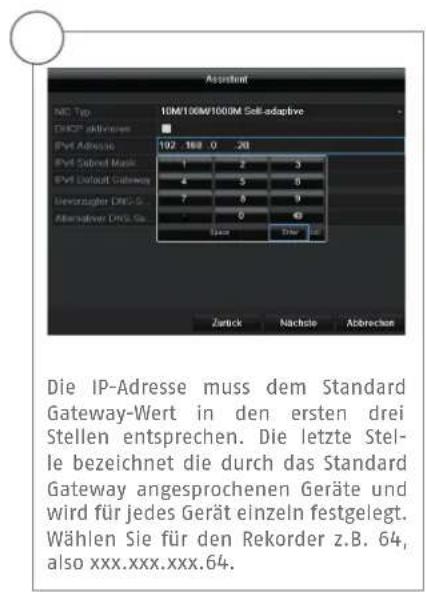

Falls Ihr Router die Adressdaten nicht automatisch zuweist, geben Sie die Daten in den folgenden Schritten ein. Die Graphik illustriert beispielha die anschließenden Geräte mit den dazu- gehörigen IP-Adressen. Möchten Sie, dass die Adressdaten automatisch zugewiesen werden, setzen Sie ein Häkchen bei DHCP. Die Adressen werden dann automatisch vom Router vergeben (sofern unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 13. Die IP-Adresse muss dem Standard Gateway-Wert in den ersten drei Stellen entsprechen. Die letzte Stel- le bezeichnet die durch das Standard Gateway angesprochenen Geräte und wird für jedes Gerät einzeln festgelegt. Wählen Sie für den Rekorder z.B. 64, also xxx.xxx.xxx.64.

Die Subnetzmaske ist ein Netzwerk- segment, in dem IP-Adressen mit der gleichen Netzwerkadresse benutzt werden. Der Standardwert ist hier meist 255.255.255.0. Um den Wert für das Standard Gateway zu ermitteln, benutzen Sie einen an das Netzwerk angeschlossenen Windows-PC. Rufen Sie dort im Startmenü den Be- fehl “Ausführen” auf. Geben Sie in das neue Fenster “cmd” und in die an- schließend geönete Eingabeauorde- rung “ipcong” ein. Übernehmen Sie den Wert des Standardgateway. Der DNS Server “übersetzt” eine Internetadresse in eine IP-Adresse. Tragen Sie bei Bevorzugter DNS Server den Wert des Standard-Gateway ein. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 15 03.03.16 13:3616 Deutsch

Die installierte Festplatte muss vor der Benutzung initialisiert werden. Wäh- len Sie die zu initialisierende Festplat- te aus. Klicken Sie auf „Suchen“ um nach vor- handenen Netzwerkkameras im Netz- werk zu suchen. Klicken Sie Init und bestätigen Sie die erfolgreiche Initialisierung mit OK. Wechseln Sie zum nächsten Screen mit „Nächste“. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 16 03.03.16 13:3617 Deutsch Um die Aufnahme zu aktivieren, müs- sen Sie auf die Checkbox bei „Starte Aufnahme“ klicken. Wählen Sie aus, ob dauerha (Dauer) oder nur bei Bildveränderung (Bewegungserken- nung) aufgezeichnet werden soll.

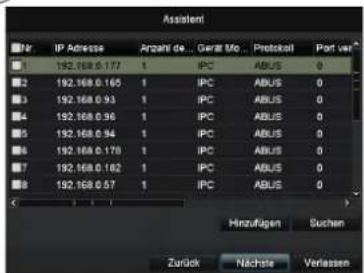

Nachfolgend nden Sie alle kompa- tiblen Netzwerkkameras. Wählen Sie anhand der Checkbox die gewünsch- ten Netzwerkkameras aus und klicken Sie auf hinzufügen. Wechseln Sie zum nächsten Screen mit „Nächste“. Wählen Sie in dem Dropdown-Menü die Kamera aus, mit welchem Kanal Sie aufnehmen wollen. Beachten Sie bit- te, dass die Zeitpläne im Rekorderme- nü deniert werden müssen. Näheres hierzu nden Sie im Benutzerhand- buch

Zum Übernehmen der Aufzeichnungs- einstellung auf eine oder mehrere Ka- merakanäle klicken Sie auf „Kopiere“. Wählen Sie die Checkbox des gewünsch- ten Kamerakanals aus und klicken Sie auf „OK“. Die Einstellungen wurden nun für diesen Kamerakanal kopiert. Klicken Sie auf „OK“ um die Ersteinrich- tung abzuschließen. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 18 03.03.16 13:361 2 Hardwareinstallation
