INSTRUKCJA OBSŁUGI TVVR36020 ABUS

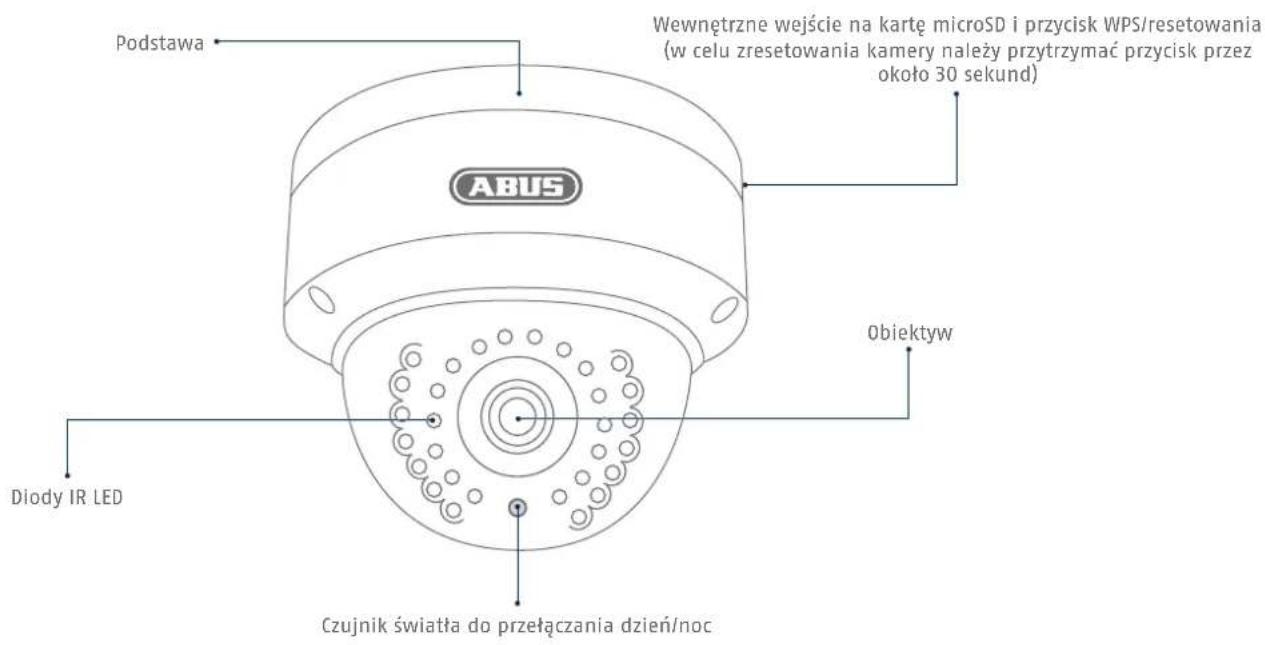

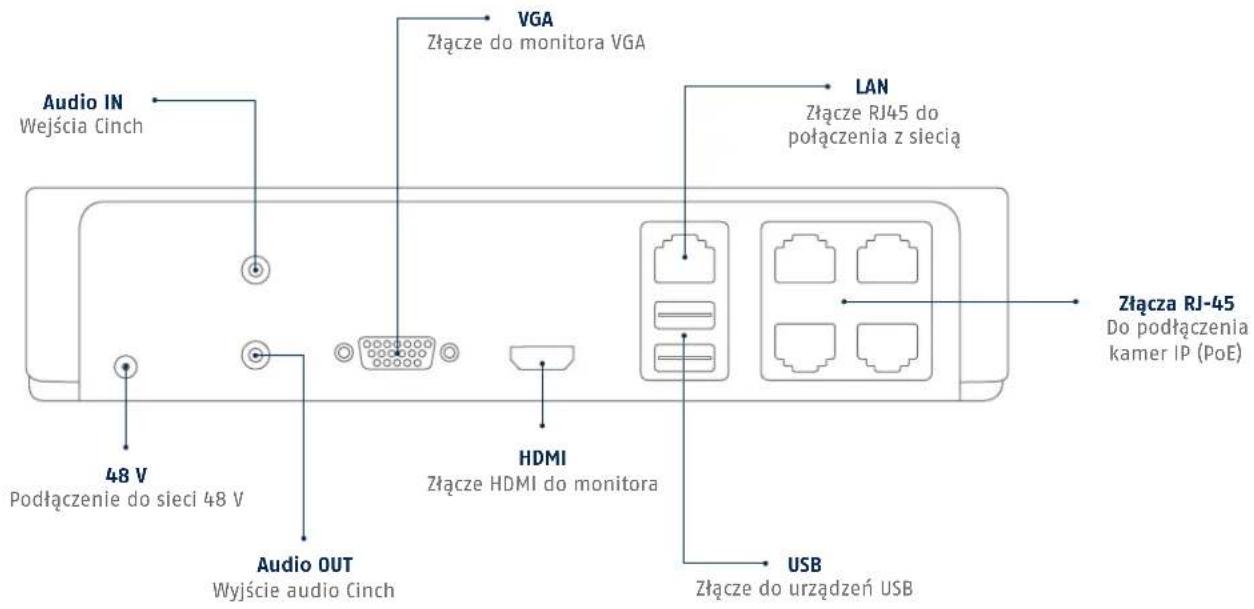

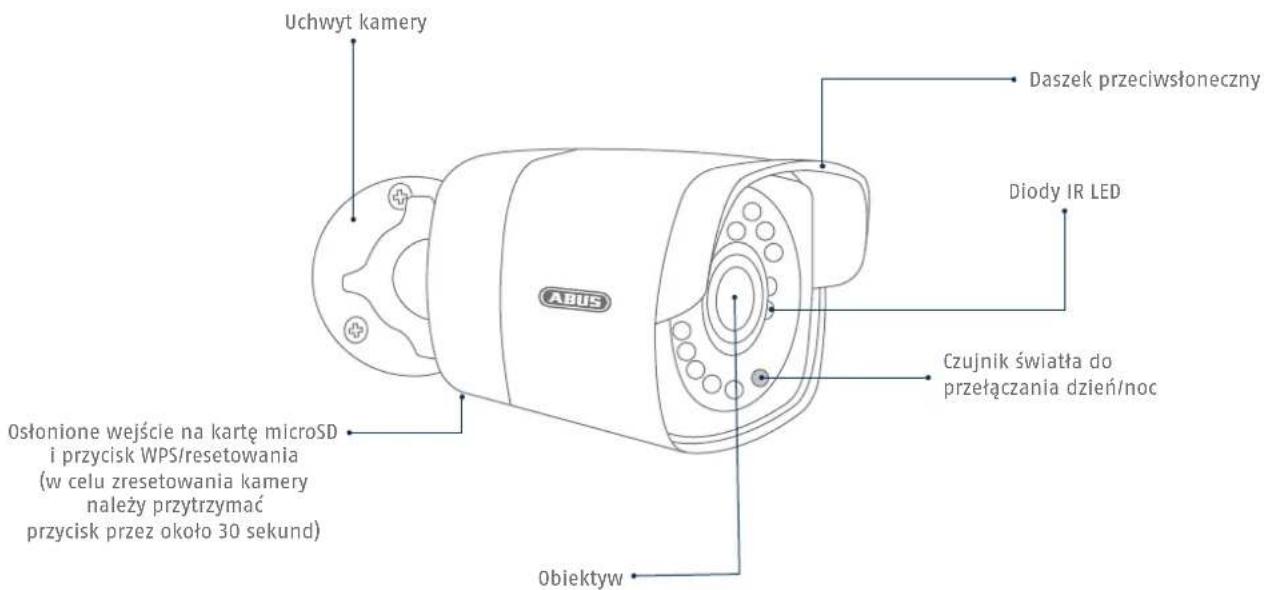

160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 111 03.03.16 13:36160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 112 03.03.16 13:36TVVR36020 TVVR36021 Quickguide dla zestawów do wideomonitoringu: TVVR36020 | TVVR36021 Ta skrócona instrukcja zawiera opis pierwszych kroków w zakresie konfiguracji zestawu do wideomonitoringu. Szczegółowe informacje znajdują się w dołączonej instrukcji obsługi. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 113 03.03.16 13:36114 Polski Szanowni klienci! Dziękujemy za zakup naszego produktu. Spełnia on wymagania obowiązujących norm europejskich i krajowych. Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u producenta (ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, Germany). Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa! Wszystkie zawarte w niej nazwy rm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone. Z pytaniami proszę zwracać się do specjalistycznego sprzedawcy! 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 114 03.03.16 13:36115 Polski Wskazówki ostrzegawcze Eksploatuj kamerę sieciową wyłącznie w warunkach otoczenia zalecanych przez producenta. Zapewnij dostateczną wentylację. W przypadku eksploatacji przy użyciu stałego źródła napięcia zadbaj o bezprzerwowe zasilanie elektryczne. Chroń kamerę sieciową przed działaniem silnym pól magnetycznych. Chroń nagrywarkę przed kontaktem z płynami. Zapewnij, aby kamera sieciowa była solidnie zamontowana. Z kamery sieciowej korzystaj, stosując wyłącznieodpowiednie źródło napięcia. Nie wprowadzaj do kamery żadnych przedmiotów (np. igieł). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 115 03.03.16 13:36116 Polski

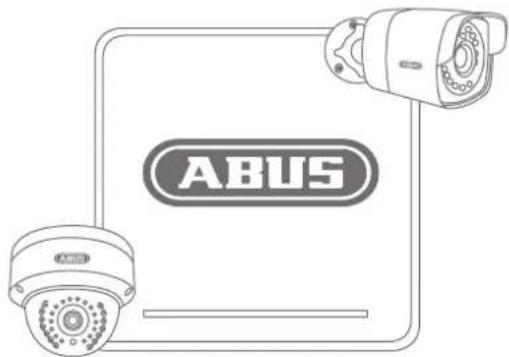

• 4-kanałowa Sieciowa Nagrywarka Cyfrowa z HDD

• 2 x Zewnętrzna Kamera Kopułkowa WLANHD720p | Kamera Zewnętrzna WLANHD720p

• 3 x Zasilacz (w tym EU, AU, UK)

• 1 x 1 m kabla sieciowego 2 x 18 m kabla sieciowego

• Materiały do mocowania

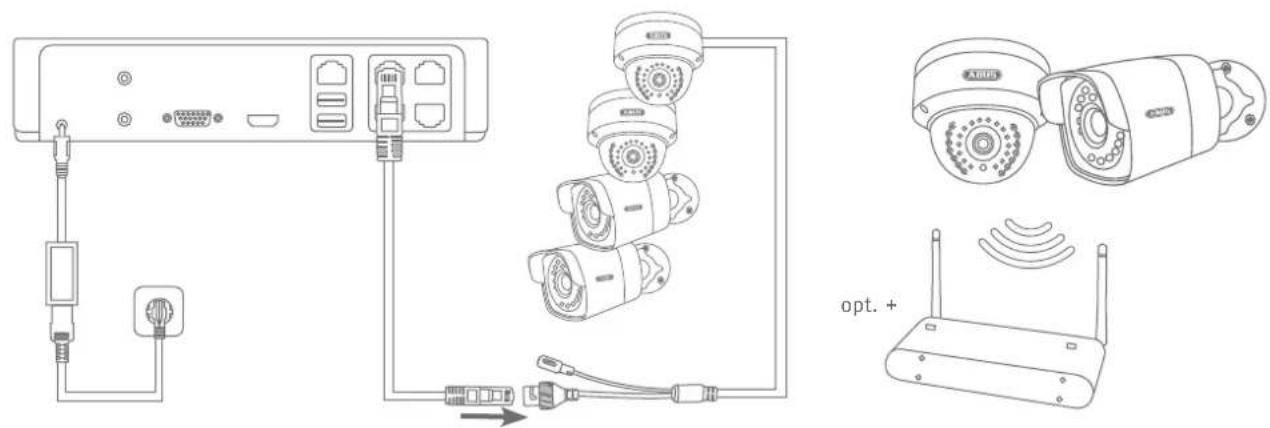

• CD Zakres dostawy Manual EU, AU, UK EU, AU, UK 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 116 03.03.16 13:36117 Polski Przegląd: Nagrywarka sieciowa LAN Złącze RJ45 do połączenia z siecią Złącza RJ-45 Do podłączenia kamer IP (PoE) Audio OUT Wyjście audio Cinch Audio IN Wejścia Cinch HDMI Złącze HDMI do monitora USB Złącze do urządzeń USB 48 V Podłączenie do sieci 48 V VGA Złącze do monitora VGA 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 117 03.03.16 13:36118 Polski Przegląd: Kamery kopułkowe Podstawa Obiektyw Czujnik światła do przełączania dzień/noc Wewnętrzne wejście na kartę microSD i przycisk WPS/resetowania (w celu zresetowania kamery należy przytrzymać przycisk przez około 30sekund) Osłonione wejście na kartę microSD i przycisk WPS/resetowania (w celu zresetowania kamery należy przytrzymać przycisk przez około 30sekund) Diody IR LED 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 118 03.03.16 13:36119 Polski Przegląd: Kamery zewnętrzne Daszek przeciwsłoneczny Uchwyt kamery Diody IR LED Obiektyw Czujnik światła do przełączania dzień/noc Osłonione wejście na kartę microSD i przycisk WPS/resetowania (w celu zresetowania kamery należy przytrzymać przycisk przez około 30sekund) 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 119 03.03.16 13:36120 Polski Wskazówki dotyczące instalacji kamery Doprowadź napięcie do nagrywarki. Niebieska listwa ledowa znajdująca się w górnej części nagrywarki sygnalizuje, że urządzenie jest włączone. Istnieje możliwość wyłączenia oświetlenia listy ledowej za pomocą menu. opt. + 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 120 03.03.16 13:36121 Polski Konfiguracja - Oprogramowania

Po odznaczeniu haczyka Asystent kon- guracji nie będzie już się automaty- cznie uruchamiać przy kolejnym uru- chomieniu. Kliknij Dalej. Wybierz odpowiedni język i kliknij „ü“. W polu Hasło administratora wpisz hasło 12345. Potwierdź klawiszem Enter. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 121 03.03.16 13:36122 Polski

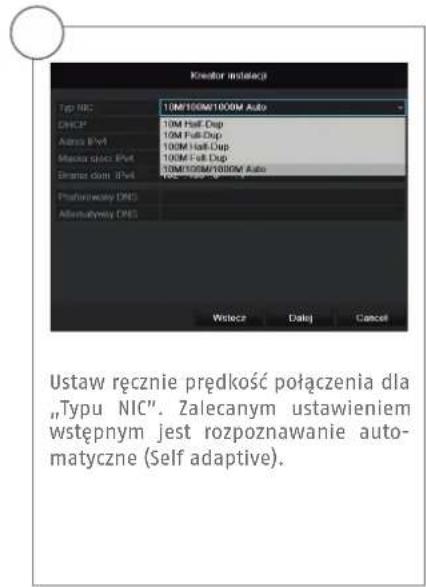

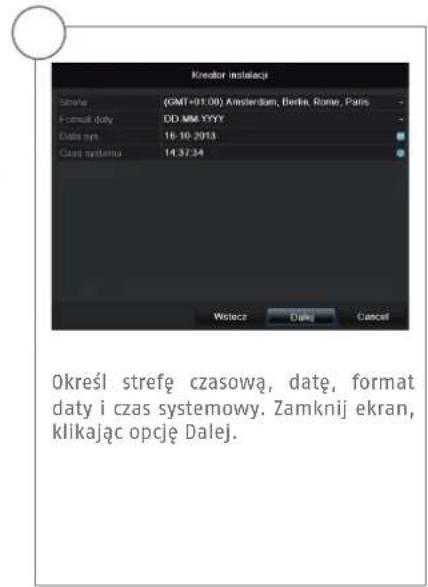

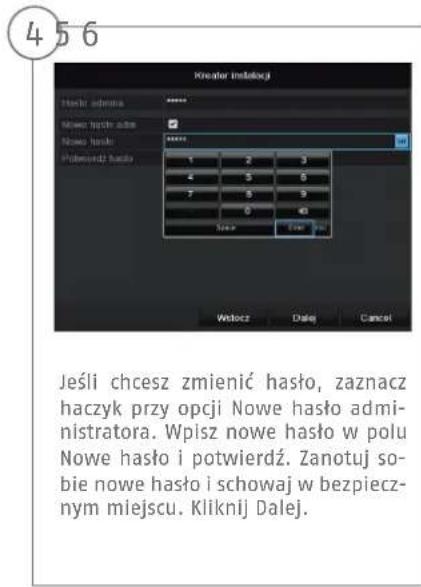

Jeśli chcesz zmienić hasło, zaznacz haczyk przy opcji Nowe hasło admi- nistratora. Wpisz nowe hasło w polu Nowe hasło i potwierdź. Zanotuj so- bie nowe hasło i schowaj w bezpiecz- nym miejscu. Kliknij Dalej. Określ strefę czasową, datę, format daty i czas systemowy. Zamknij ekran, klikając opcję Dalej. Ustaw ręcznie prędkość połączenia dla „Typu NIC”. Zalecanym ustawieniem wstępnym jest rozpoznawanie auto- matyczne (Self adaptive). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 122 03.03.16 13:36123 Polski

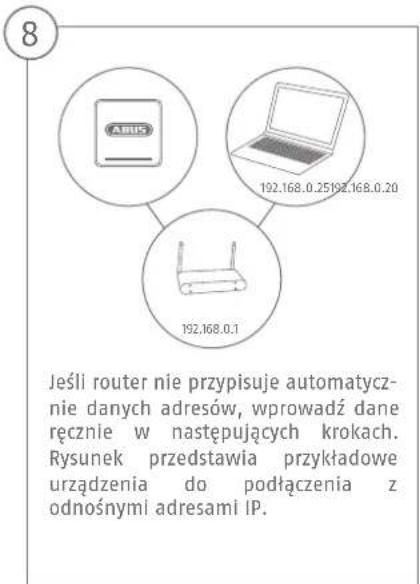

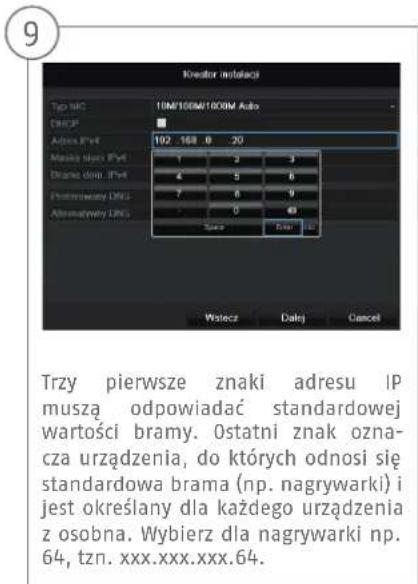

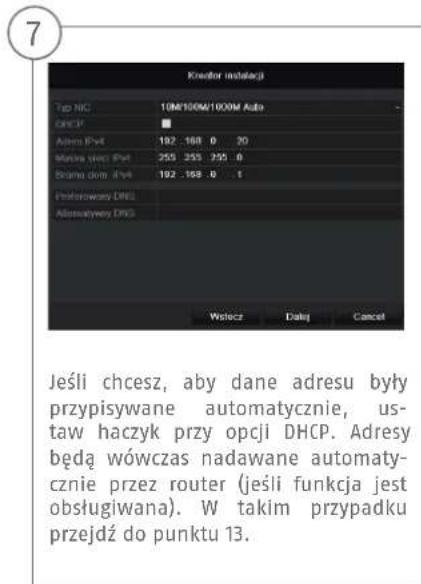

Jeśli router nie przypisuje automatycz- nie danych adresów, wprowadź dane ręcznie w następujących krokach. Rysunek przedstawia przykładowe urządzenia do podłączenia z odnośnymi adresami IP. Jeśli chcesz, aby dane adresu były przypisywane automatycznie, us- taw haczyk przy opcji DHCP. Adresy będą wówczas nadawane automaty- cznie przez router (jeśli funkcja jest obsługiwana). W takim przypadku przejdź do punktu 13. Trzy pierwsze znaki adresu IP muszą odpowiadać standardowej wartości bramy. Ostatni znak ozna- cza urządzenia, do których odnosi się standardowa brama (np. nagrywarki) i jest określany dla każdego urządzenia z osobna. Wybierz dla nagrywarki np. 64, tzn. xxx.xxx.xxx.64.

Maska podsieci to segment sieci, w którym wykorzystuje się adresy IP z identycznym adresem sieciowym. Najczęściej występującą wartością standardową jest tutaj 255.255.255.0. Aby określić Standardową bramę, użyj podłączonego do sieci komputera z systemem operacyjnym Windows. W menu początkowym wybierz polecenie „Wykonaj”. Wpisz „cmd”, a następnie w wyświetlanym kolejno oknie wprowadzania danych „ipcong”. Na koniec skopiuj wartość standardowej bramy. Serwer DNS „przekształca” adres inter- netowy w adres IP. W sekcji Preferowa- ny serwer DNS wpisz wartość standar- dowej bramy. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 124 03.03.16 13:36125 Polski

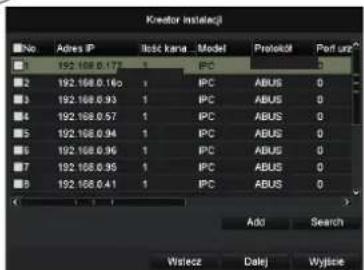

Kliknij Inicuj i potwierdź pomyślną inicjalizację przyciskiem OK. Przejdź do następnego ekranu za pomocą przycisku Dalej. Wszystkie dyski twarde, które chcesz wykorzystywać do zapisywania, wymagają wcześniejszej inicjalizacji. Aby zainicjalizować twardy dysk należy zaznaczyć haczyk przy odpowiednim twardym dysku. Kliknij opcję Szukaj, aby wyszukać ka- mery sieciowe dostępne w sieci. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 125 03.03.16 13:36126 Polski

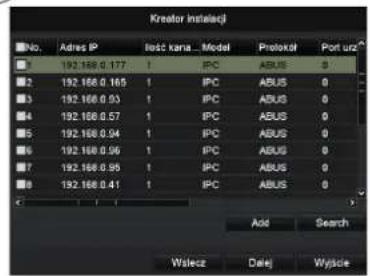

Wyświetli się lista wszystkich kompa- tybilnych kamer sieciowych. Wybierz za pomocą pól wyboru odpowiednie kamery sieciowe i kliknij opcję Do- daj. Przejdź do następnego ekranu, klikając „Następny”. Wybierz w menu rozwijalnym kamery kanał, który chcesz wykorzystywać do zapisu. Pamiętaj, że harmonogramy wymagają zdeniowania w menu na- grywarki. Dokładniejsze informacje na ten temat znajdują się w podręczniku użytkownika. Aby aktywować zapis, należy kliknąć pole wyboru w sekcji Rozp. nagryw. Wybierz, czy zapis ma odbywać się ciągle (Ciagle), czy tylko przy zmianie obrazu (Detekcja ruchu). 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 126 03.03.16 13:36127 Polski

Aby przejąć ustawienia zapisu do in- nych kanałów kamery, kliknij opcję Kopiuj. Zaznacz pole wyboru odpo- wiedniego kanału kamery i kliknij OK. Ustawienia dla tego kanału kamery zostały skopiowane. Kliknij OK, aby zakończyć pierwszą kongurację. 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 127 03.03.16 13:36128 Polski

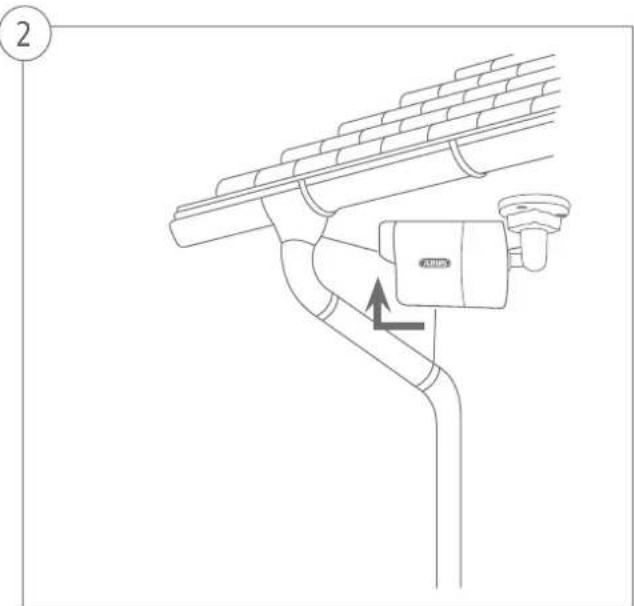

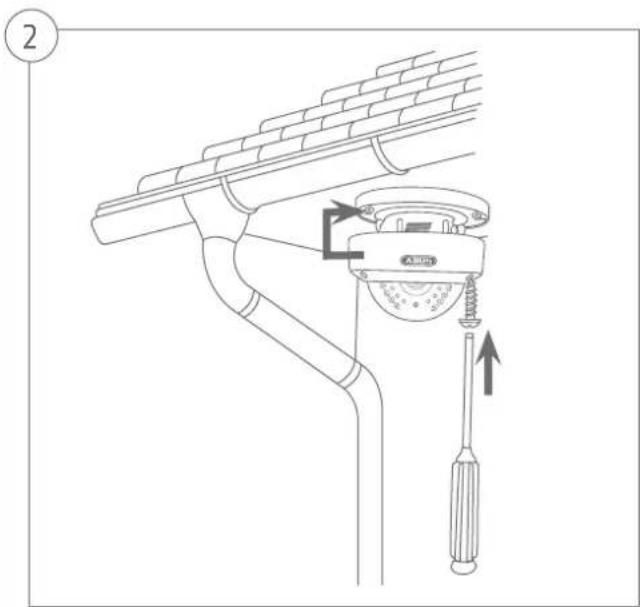

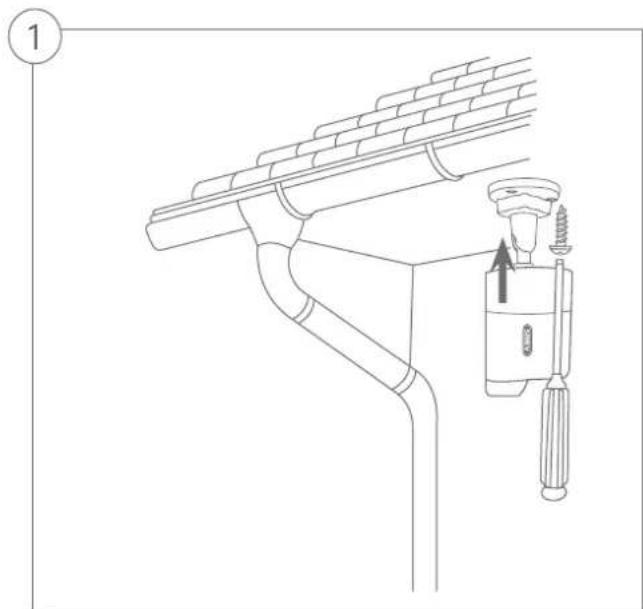

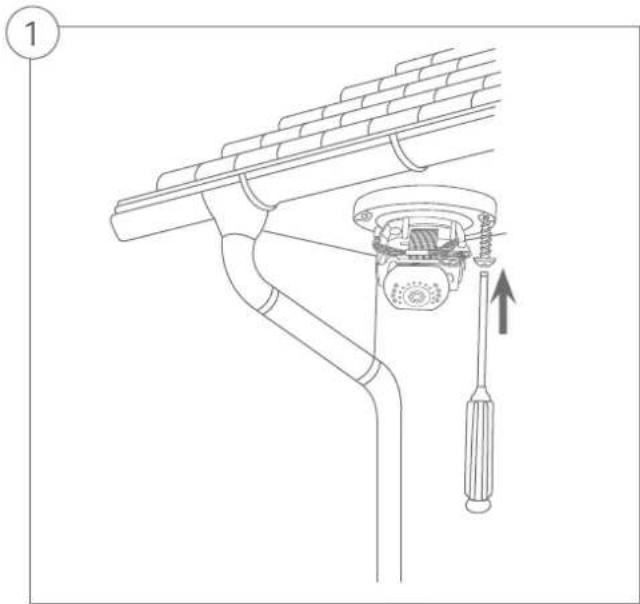

Instalacja sprzętu 160218-Quick-Guide-TVVR36020-RRo-BUCH.indb 128 03.03.16 13:36129 Polski
