GEBRUIKSAANWIJZING HP2070F MAKITA

2-snelheden hamerboor Gebruiksaanwijzing

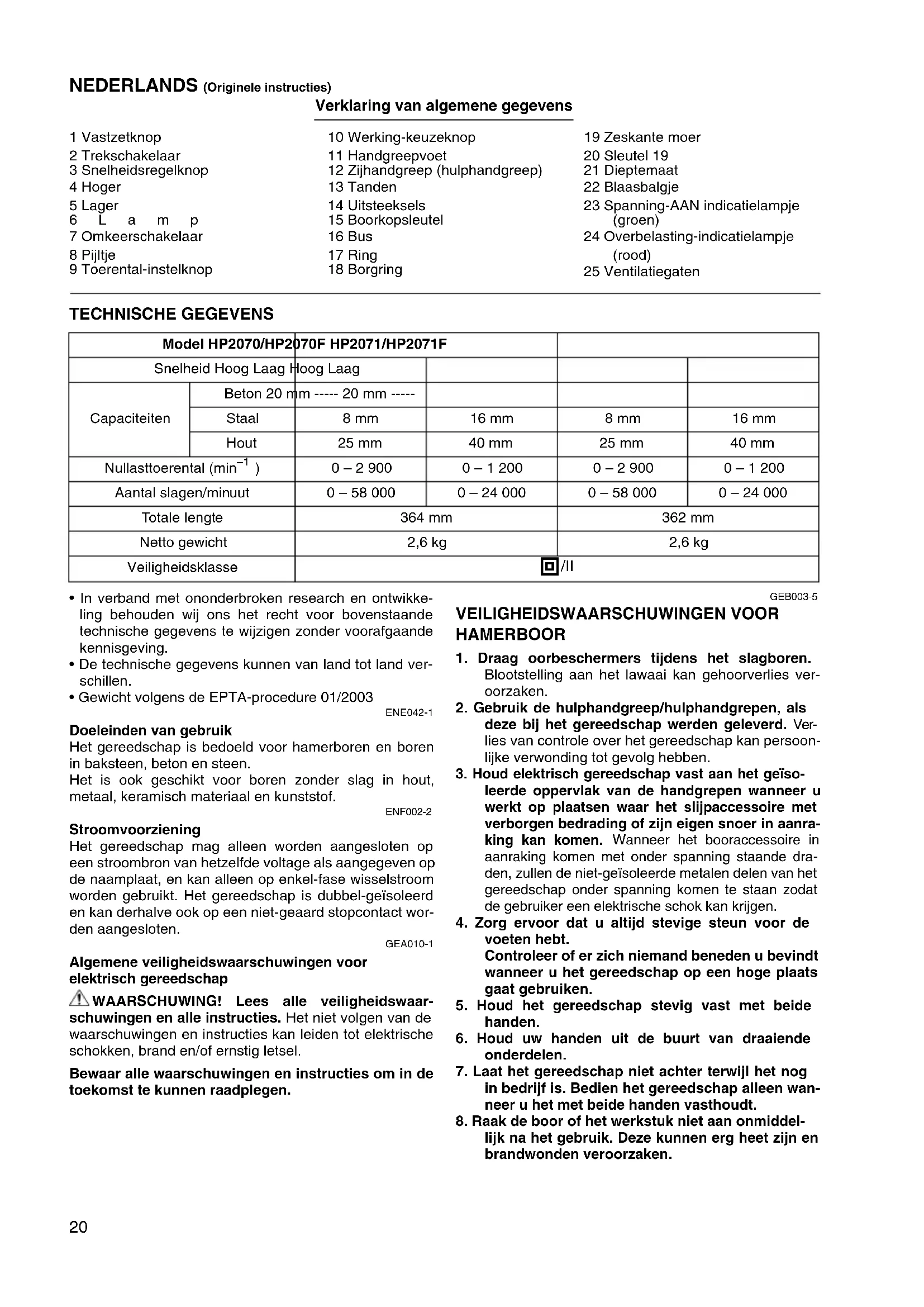

Tomoyasu Kato Amministratore Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN20 NEDERLANDS (Originele instructies) Verklaring van algemene gegevens 1 Vastzetknop 2 Trekschakelaar 3 Snelheidsregelknop 4 Hoger 5 Lager 6Lamp 7 Omkeerschakelaar 8 Pijltje 9 Toerental-instelknop 10 Werking-keuzeknop 11 Handgreepvoet 12 Zijhandgreep (hulphandgreep) 13 Tanden 14 Uitsteeksels 15 Boorkopsleutel 16 Bus 17 Ring 18 Borgring 19 Zeskante moer 20 Sleutel 19 21 Dieptemaat 22 Blaasbalgje 23 Spanning-AAN indicatielampje (groen) 24 Overbelasting-indicatielampje (rood) 25 Ventilatiegaten TECHNISCHE GEGEVENS

• In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land ver- schillen.

• Gewicht volgens de EPTA-procedure 01/2003 ENE042-1 Doeleinden van gebruik Het gereedschap is bedoeld voor hamerboren en boren in baksteen, beton en steen. Het is ook geschikt voor boren zonder slag in hout, metaal, keramisch materiaal en kunststof. ENF002-2 Stroomvoorziening Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd en kan derhalve ook op een niet-geaard stopcontact wor- den aangesloten. GEA010-1 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaar- schuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. GEB003-5 VEILIGHEIDSWAARSCHUWINGEN VOOR HAMERBOOR

1. Draag oorbeschermers tijdens het slagboren.

Blootstelling aan het lawaai kan gehoorverlies ver- oorzaken.

2. Gebruik de hulphandgreep/hulphandgrepen, als

deze bij het gereedschap werden geleverd. Ver- lies van controle over het gereedschap kan persoon- lijke verwonding tot gevolg hebben.

3. Houd elektrisch gereedschap vast aan het geïso-

leerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het slijpaccessoire met verborgen bedrading of zijn eigen snoer in aanra- king kan komen. Wanneer het booraccessoire in aanraking komen met onder spanning staande dra- den, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

4. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt. Controleer of er zich niemand beneden u bevindt wanneer u het gereedschap op een hoge plaats gaat gebruiken.

5. Houd het gereedschap stevig vast met beide

6. Houd uw handen uit de buurt van draaiende

7. Laat het gereedschap niet achter terwijl het nog

in bedrijf is. Bedien het gereedschap alleen wan- neer u het met beide handen vasthoudt.

8. Raak de boor of het werkstuk niet aan onmiddel-

lijk na het gebruik. Deze kunnen erg heet zijn en brandwonden veroorzaken. Model HP2070/HP2070F HP2071/HP2071F Snelheid Hoog Laag Hoog Laag Capaciteiten Beton 20 mm ----- 20 mm ----- Staal 8mm 16mm 8mm 16mm Hout 25 mm 40 mm 25 mm 40 mm Nullasttoerental (min

die vergiftig kunnen zijn. Vermijd inademing van stof en contact met de huid. Volg de veiligheids- instructies van de leverancier van het materiaal. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van com- fort en bekendheid met het gereedschap (na veelvul- dig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de vei- ligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap af te stellen of te controle- ren. Werking van de trekschakelaar (Fig. 1 en 2) LET OP:

• Voordat u de stekker van het gereedschap op een stop- contact aansluit, moet u altijd controleren of de trek- schakelaar juist werkt en bij het loslaten naar de “OFF” positie terugkeert. Om het gereedschap te starten, drukt u de trekschake- laar gewoon in. Hoe harder u de trekschakelaar indrukt, hoe sneller het gereedschap draait. Laat de trekschake- laar los om het gereedschap te stoppen. Voor doorlopend gebruik drukt u eerst de trekschakelaar en vervolgens de vastzetknop in. Om het gereedschap vanuit deze vergrendelde stand te stoppen, moet u de trekschakelaar volledig indrukken en hem dan loslaten. Een snelheidsregelknop is voorzien om de maximale snelheid van het gereedschap te beperken (variabel). Draai de snelheidsregelknop naar rechts voor hogere snelheid, of naar links voor lagere snelheid. De lamp aanzetten (Fig. 3) Voor Model HP2070F, HP2071F LET OP:

• Kijk niet direct in het licht van de lamp. Druk de trekschakelaar in om de lamp aan te zetten. Laat de trekschakelaar los om de lamp uit te doen. OPMERKING:

• Gebruik een droge doek om vuil op de lens van de lamp eraf te vegen. Pas op dat u de lens van de lamp niet krast, omdat de verlichtingssterkte daardoor zal verminderen.

• Gebruik nooit benzine of verdunner om de lens van de lamp te reinigen, aangezien de lens daardoor bescha- digd zal worden. Werking van de omkeerschakelaar (Fig. 4) Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Schuif de omkeerscha- kelaar naar de positie D (zijde A) voor rechtse draai- richting, of naar de positie E (zijde B) voor linkse draairichting. LET OP:

• Controleer altijd de draairichting alvorens het gereed- schap te gebruiken.

• Gebruik de omkeerschakelaar alleen nadat het gereed- schap volledig tot stilstand is gekomen. Als u de draai- richting verandert terwijl de boor nog draait, kan het gereedschap beschadigd raken.

• Als de trekschakelaar niet kan worden ingedrukt, moet u controleren of de omkeerschakelaar volledig in de D positie (zijde A) of E positie (zijde B) is gezet. Kiezen van het toerental (Fig. 5) Met de toerental-instelknop kunnen twee toerentalberei- ken vooraf worden gekozen. Draai de instelknop zodanig dat het pijltje op de knop tegenover “ I ” op het lichaam van het gereedschap komt te staan voor laag toerental, of tegenover “ II ” voor hoog toerental. Als de knop moeilijk draait, moet u de boorkop even in beide richtingen draaien en daarna de knop opnieuw draaien. LET OP:

• Gebruik de toerental-instelknop alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u het toerental verandert terwijl de boor nog draait, kan het gereedschap beschadigd raken.

• Zet de toerental-instelknop altijd nauwkeurig in de juiste positie. Als u het gereedschap gebruikt met de toerental-instelknop halverwege tussen de posities “ I ” en “ II ” geplaatst, kan het gereedschap beschadigd raken. Kiezen van de gewenste werking (Fig. 6) Dit gereedschap heeft een werking-keuzeknop. Voor roteren (boren) plus hameren schuift u de werking-keu- zeknop naar rechts ( g symbool). Voor alleen roteren (boren), schuift u hem naar links ( m symbool). LET OP:

• Schuif de keuzeknop altijd volledig naar de gewenste positie. Als u het gereedschap gebruikt met de keuze- knop halverwege tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken. INEENZETTEN LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd voordat u enig werk aan het gereedschap uitvoert. Installeren van de zijhandgreep (hulphandgreep) (Fig. 7) Gebruik altijd de zijhandgreep om een veilig gebruik te verzekeren. Installeer de zijhandgreep zodanig dat de tanden op de handgreep tussen de uitsteeksels op de schacht van het gereedschap komen te zitten. Zet vervolgens de handgreep vast door deze rechtsom naar de gewenste positie te draaien. De handgreep kan 360° worden gedraaid zodat u deze in elke gewenste positie kunt vastzetten.22 Installeren of verwijderen van de boor Voor Model HP2070, HP2070F (Fig. 8) Om de boor te installeren, steekt u deze zo ver mogelijk in de boorkop. Draai de boorkop met de hand vast. Steek vervolgens de boorkopsleutel in elk van de drie gaten en draai naar rechts vast. Zorg ervoor dat u de drie boorkop- gaten gelijkmatig aandraait. Om de boor te verwijderen, draait u de boorkopsleutel in één van de gaten naar links, en daarna draait u de boor- kop verder los met de hand. Berg de boorkopsleutel na het gebruik weer op zijn oor- spronkelijke plaats op. Voor Model HP2071, HP2071F (Fig. 9) Houd de ring vast en draai de bus naar links om de klau- wen van de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd de ring weer stevig vast en draai de bus naar rechts om de boorkop vast te zetten. Om de boor te verwijderen, houdt u de ring vast en draait u de bus naar links. OPMERKING:

• Als de sleutelloze boorkop niet kan worden losgedraaid omdat een boor in de klauwen van de boorkop vastge- klemd zit, kunt u de boorkop als volgt losmaken.

1. Houd de bus stevig op haar plaats met een water-

pomptang of iets dergelijks. (Opmerking: Zet de tang niet op de borgring.)

2. Zet de sleutel 19, een verstelbare sleutel of een

andere geschikte sleutel op de zeskante moer aan de voorkant van de boorkop. Draai de sleutel rechtsom om de boorkop los te draaien, zoals afge- beeld in Fig. 10. Dieptemaat (Fig. 11) De dieptemaat is nuttig voor het boren van gaten van gelijke diepte. Maak de zijhandgreep los en steek de dieptemaat in het gat in de zijhandgreep. Stel de diepte- maat in op de gewenste diepte en zet de zijhandgreep vast. OPMERKING:

• De dieptemaat kan niet worden gebruikt in de positie waarbij deze tegen het lichaam van het gereedschap zit. BEDIENING Hamerend boren LET OP:

• Op het moment dat de boor door het gat heen dringt, of wanneer het boorgat verstopt raakt met spanen en metaaldeeltjes, of wanneer het gereedschap op ver- sterkingsstaven in gewapend beton stoot, wordt er plot- seling een enorme wringingskracht op het gereedschap/boor uitgeoefend. Gebruik daarom altijd de zijhandgreep (hulphandgreep) en houd het gereed- schap tijdens het gebruik stevig vast bij zowel de zij- handgreep als de hoofdhandgreep. Als u dit niet doet, kunt u de controle over het gereedschap verliezen en mogelijk zware verwondingen oplopen. Wanneer u in beton, graniet, tegels e.d. gaat boren, dient u de werking-keuzeknop in te stellen op de g positie om de “boren plus hameren” werking te kiezen. Gebruik altijd een boor met een wolfraamcarbide boor- punt. Plaats de boorpunt op de plaats waar u wilt boren en druk de trekschakelaar in. Forceer het gereedschap niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat de boor niet uit het gat wegslipt. Oefen geen grotere druk uit wanneer het boorgat ver- stopt raakt met spanen of schilfertjes. Laat in plaats daar- van het gereedschap onbelast draaien en verwijder de boor gedeeltelijk uit het boorgat. Wanneer u dit een paar keer herhaalt, zal het boorgat schoon worden en kunt u normaal verder boren. Blaasbalgje (los verkrijgbaar accessoire) (Fig. 12) Gebruik het blaasbalgje nadat het gat is geboord, om stof uit het gat weg te blazen. Boren Wanneer u in hout, metaal of plastic materialen gaat boren, dient u de werking-keuzeknop in te stellen op de m positie om de “alleen boren” werking te kiezen. Boren in hout Bij boren in hout krijgt u de beste resultaten met houtbo- ren die voorzien zijn van een geleideschroef. Het boren wordt dan vergemakkelijkt aangezien de geleideschroef de boor in het hout trekt. Boren in metaal Om te voorkomen dat de boor slipt wanneer u een gat begint te boren, moet u met een drevel en een hamer vooraf een deukje slaan op de plaats waar u wilt boren. Plaats vervolgens de boorpunt in het deukje en begin te boren. Gebruik altijd boorolie wanneer u in metaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden. LET OP:

• Door overmatige druk op het gereedschap uit te oefe- nen verloopt het boren niet sneller. Integendeel, bij overmatige druk op het gereedschap zal de boorpunt beschadigd raken, zullen de prestaties van het gereed- schap verslechteren, en zal het gereedschap minder lang meegaan.

• Op het moment dat de boor door het gat heen dringt, worden enorme spanningen uitgeoefend op het gereedschap/boor. Houd daarom het gereedschap ste- vig vast en wees op uw hoede wanneer de boor door het werkstuk heen begint te dringen.

• Wanneer de boor klemraakt, keert u met de omkeer- schakelaar gewoon de draairichting om, om de boor uit het gat te krijgen. Houd het gereedschap echter goed vast, omdat het anders plotseling uit het gat weg kan schieten.

• Zet kleine werkstukken altijd goed vast in een span- schroef of iets dergelijks.23 ONDERHOUD LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens inspec- tie of onderhoud aan het gereedschap uit te voeren.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, vervormingen en barsten worden veroorzaakt. Indicatielampjes (Fig. 13) Het groene spanning-AAN indicatielampje brandt wan- neer het gereedschap is ingeschakeld. Als het indicatie- lampje brandt maar het gereedschap niet start, zijn de koolborstels mogelijk versleten, of is er een defect in het elektrische circuit of de motor. Als het indicatielampje niet brandt en het gereedschap niet start, is er mogelijk een defect in de AAN/UIT trekschakelaar of de stroomkabel. Het rode overbelasting-indicatielampje brandt wanneer het gereedschap overbelast wordt. In zo’n geval zal het voortgezet gebruik van het gereedschap resulteren in storing of defect van het gereedschap. Laat het gereedschap onbelast draaien om het te laten afkoelen. Schoonmaken van de ventilatiegaten (Fig. 14 en 15) Houd het gereedschap en zijn ventilatiegaten altijd schoon. Reinig regelmatig de ventilatiegaten om te voor- komen dat deze verstopt raken. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, inspectie en vervanging van de koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum of fabriekscentrum, en altijd met gebruik van originele Makita vervangingsonderdelen. OPTIONELE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik de acces- soires of hulpstukken uitsluitend voor het gespecifi- ceerde doel. Wenst u meer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita service- centrum.

• Boor met wolfraamcarbide boorpunt

• Sommige van de onderdelen in deze lijst kunnen bijge- leverd zijn als standaard-accessoires. Deze accessoi- res kunnen per land verschillend zijn. ENG905-1 Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld vol- gens EN60745: Geluidsdrukniveau (L

• De opgegeven trillingsemissiewaarde is gemeten vol- gens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereed- schappen.

• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden getrof- fen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkom- standigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). ENH101-15 Alleen voor Europese landen EU-Verklaring van Conformiteit Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita- machine(s): Aanduiding van de machine: 2-snelheden hamerboor Modelnr./Type: HP2070, HP2070F, HP2071, HP2071F in serie zijn geproduceerd en Voldoen aan de volgende Europese richtlijnen: 2006/42/EC En zijn gefabriceerd in overeenstemming met de vol- gende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Engeland
