GEBRUIKSAANWIJZING EConvect Metal Eurom

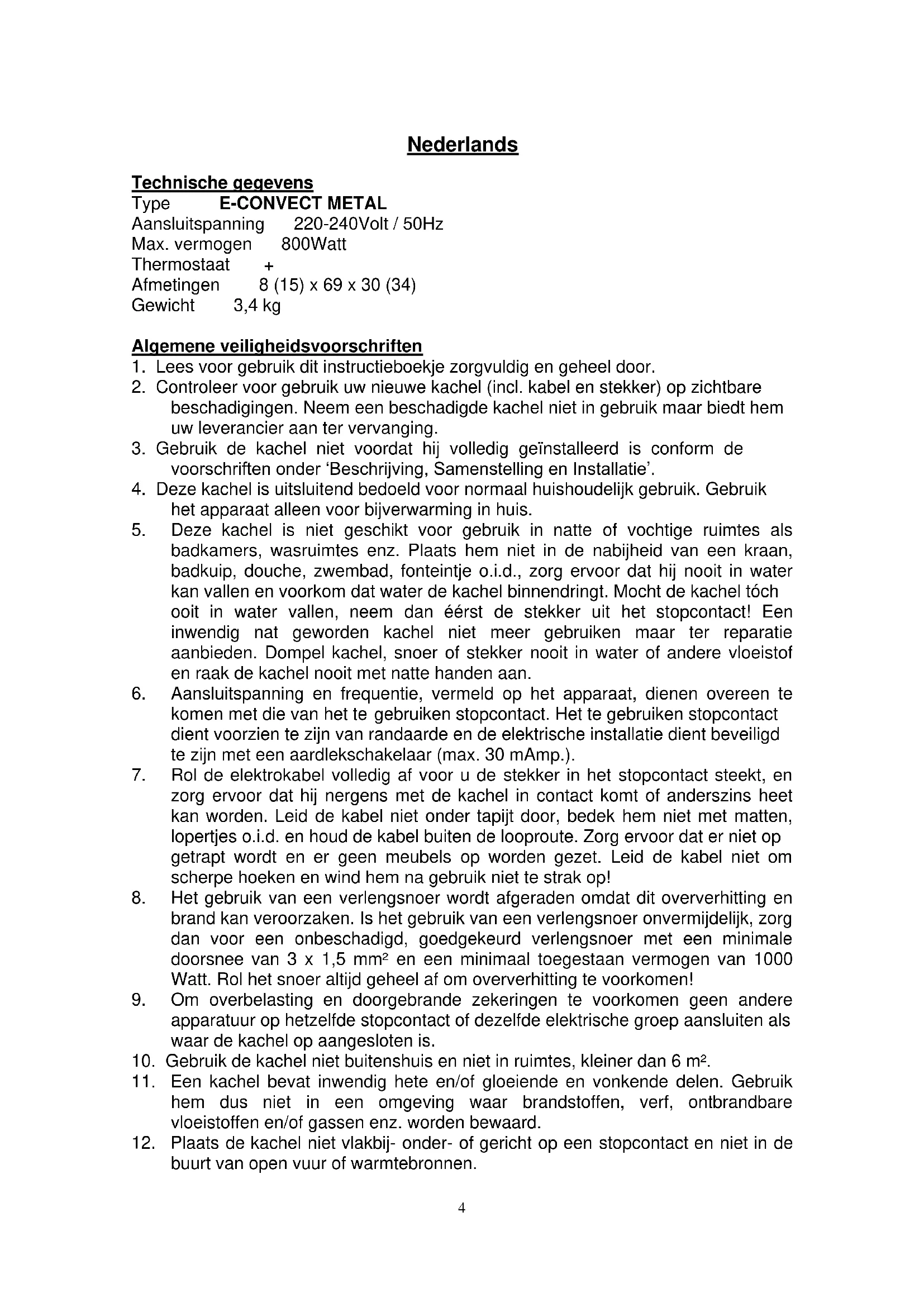

NL - Instructieboekje

NL Dit symbool op uw apparaat betekent: niet afdekken!

Aansluitspanning 220-240Volt / 50Hz

Max.vermogen 800Watt

Thermostaat +

Afmetingen 8 (15) x 69 x 30 (34)

Gewicht 3,4 kg

Algemene veiligheidsvoorschriften

1. Lees voor gebruik dit instructieboekje zorgvuldig en geheel door.

2. Controleer voor gebruik uw nieuwe kachel (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigde kachel niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

3. Gebruik de kachel niet voordat hij volledig geïnstalleerd is conform de voorschriften onder 'Beschrijving, Samenstelling en Installatie'.

4. Deze kachel is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het apparaat alleen voor bijverwarming in huis.

5. Deze kachel is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water de kachel binnendringt. Mocht de kachel tóch ooit in water vallen, neem dan éerst de stekker uit het stopcontact! Een inwendig nat geworden kachel niet meer gebruiken maar ter reparatie aanbieden. Dompel kachel, snoer of stekker nooit in water of andere vloeistof en raak de kachel nooit met natte handen aan.

6. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient voorzien te zijn van randaarde en de elektrische installatie dient beveiligd te zijn met een aardlekschakelaar (max. 30 mAmp.).

7. Rol de elektrokabel volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat hij nergens met de kachel in contact komt of anderszins heet kan worden. Leid de kabel niet onder tapijt door, bedek hem niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!

8. Het gebruik van een verlengsnoer wordt afgeraden omdat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlengsnoer onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengsnoer met een minimale doorsnee van 3 x 1,5 mm² en een minimaal toegestaan vermogen van 1000 Watt. Rol het snoer altijd geheel af om oververhitting te voorkomen!

9. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar de kachel op aangesloten is.

10. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 6 m².

11. Een kachel bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik hem dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard.

12. Plaats de kachel niet vlakbij- onder- of gericht op een stopcontact en niet in de buurt van open vuur of warmtebronnen.

13. Gebruik de kachel niet vlakbij of gericht op meubels, dieren, gordijnen, papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van de kachel verwijderd!

14. Bedek een kachel nooit! Aanzuig- en uitblaasopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik de kachel dus ook nooit om kleding op te drogen of iets op te zetten en plaats hem niet op zachte oppervlakken als een bed of hoogpolig tapijt, waardoor openingen afgesloten kunnen raken.
15. De lucht rond een kachel moet vrij kunnen circuleren. Plaats hem dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast o.i.d.
16. Voorkom dat vreemde voorwerpen door de ventilatie- of uitblaasopeningen de kachel binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.
17. Laat een werkende kachel nooit zonder toezicht achter maar schakel hem éerst uit en neem vervolgens de stekker uit het stopcontact. Altijd stekker uit het stopcontact als de kachel niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan het snoer!
18. Deze kachel wordt heet tijdens het gebruik. Om brandwonden te voorkomen niet met de blote huid de hete oppervlakken aanraken!
19. Schakel altijd de kachel uit, neem de stekker uit het stopcontact en laat de kachel eerst afkoelen wanneer u:

- de kachel wilt schoonmaken

• onderhoud aan de kachel wilt uitvoeren

• de kachel aanraakt of verplaatst.

• Stel de kachel niet automatisch in werking d.m.v. een tijdklok o.i.d. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd!

• Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke- zintuiglijke- of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.

• Houd de kachel schoon. Stof, vuil en/of aanslag in de kachel is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.

• Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

• Gebruik geen toevoegingen/accessoires op de kachel, die niet zijn aanbevolen of geleverd door de fabrikant.

• Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.

• Gebruik de kachel uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in dit instructieboekje.

Afwijkingen van 24, 25 en 26 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen!

Beschrijving, Samenstelling en Installatie

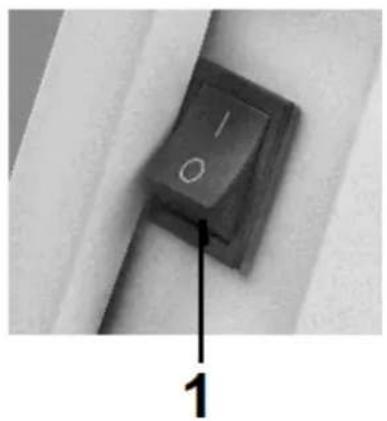

1. Aan / uit-schakelaar
2. thermostaatknop
3. voet

Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging.

Gebruik de kachel niet voor u hem volgens de onderstaande voorschriften hebt geïnstalleerd!

Meegeleverd bevestigingsmateriaal:

2 ophangbeugels
2 fixatiebeugels
4 korte schroeven
4 lange schroeven
4 pluggen

Staand (als verplaatsbare kachel):

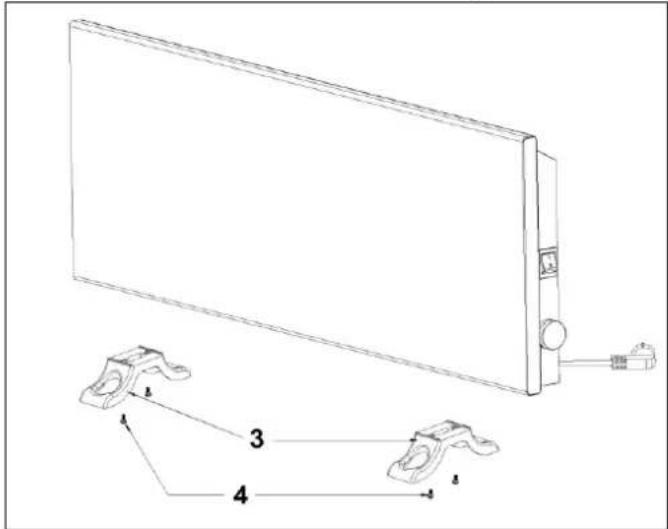

Bevestig de apart meegeleverde voetjes onder de kachel (zie ook de afbeelding):

- Keer de kachel om, onderzijde boven. Leg er een deken o.i.d. onder, om beschadigingen te voorkomen!

• Plaats de voetjes aan de onderkant op hun plaats; de schroefgaatjes vallen nu boven elkaar.
• Bevestig met de zelftappende kleine schroeven (2x2) de voetjes stevig aan de kachel.
  • Zet de kachel weer rechtop.
• Zorg ervoor dat een werkende kachel altijd op een stevige, vlakke en horizontale ondergrond staat. Hoogpolig tapijt is ongeschikt!

Hangend (vast bevestigd aan de wand):

Kies een stevige, vlakke en loodrechte wand van onbrandbaar en niet-smeltend materiaal (dus niet van hout, synthetisch materiaal o.i.d.! om de kachel aan op te

hangen.

- Bepaal de plaats waar u de kachel wilt ophangen. Zorg er daarbij voor dat de kachel te allen tijde voldoende vrije ruimte rond zich heeft en er geen brandbare materialen te dicht bij de kachel kunnen komen (zie ook de veiligheidsvoorschriften). Plaats de kachel niet achter een deur! De onderzijde van de kachel dient minimaal 5 cm. en max. 10 cm. van de vloer verwijderd te zijn, de zijkanten minstens 20 cm. van zijmuren en de bovenzijde minimaal 200 cm. van het plafond, overhangende planken enz.

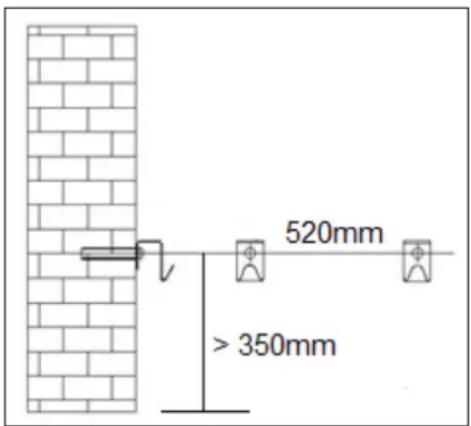

- Bevestig de twee ophangbeugels aan de muur. Boor daartoe met een passende boor 2 gaten in de muur, op 520 mm. afstand van elkaar, minimaal 35 cm. vanaf de vloer en volkomen horizontaal t.o.v. elkaar. Duw pluggen in de boorgaten. Draai twee lange schroeven in de pluggen tot ze nog 8 mm. uitsteken.

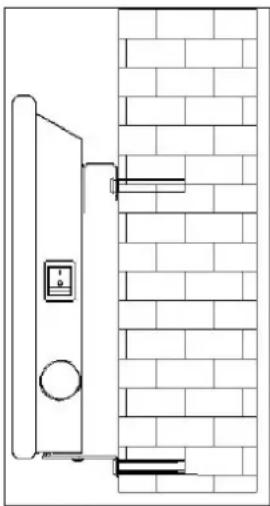

- Bevestig de twee fixatiebeugels onderaan de kachel. Plaats daartoe het kleine gaatje in de lange zijde van het beugeltje over het achterste gaatje in de onderzijde van de kachel, de korte kant van de beugeltjes naar de vloer gericht en recht buiten de kachel stekend. Schroef ze stevig vast met de kleine schroefjes.

- Schuif de kachel met de uitsparingen in zijn achterkant over de ophangbeugels en laat de kachel in de sleufjes zakken. De fixatiebeugeltjes zorgen dat de kachel overal voldoende afstand tot de wand houdt.

- Markeer de plaats waar de fixatiebeugels aan de wand bevestigd moeten worden. Neem de kachel van de wand, boor gaten en bevestig pluggen op de gemarkeerde plaatsen, hang de kachel weer op en schroef tenslotte de fixatiebeugels vast met de laatste twee lange schroeven.

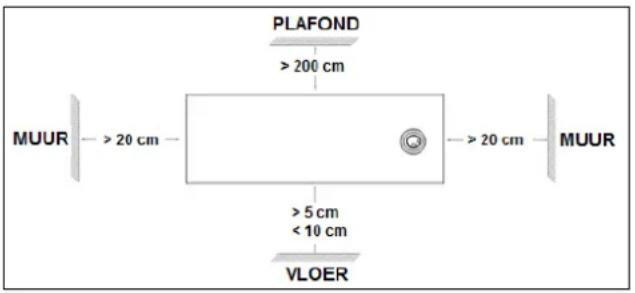

PLAFOND > 200 cm MUUR -> 20 cm > 5 cm < 10 cm VLOER -> 20 cm MUUR

520mm > 350mm

Ingebruikname en Werking

• Zorg ervoor dat de kachel uitgeschakeld staat en de thermostaatknop op maximaal (zover mogelijk met de klok mee). Steek nu de stekker in een correct werkend 220-240V / 50Hz stopcontact, met randaarde. Sluit de kachel uitsluitend aan op een geaard stopcontact!
• Stel de kachel in werking door de aan/uit-schakelaar op 'aan' te zetten (I ingedrukt). Het kacheltje zal nu warme lucht gaan verspreiden.
• Wanneer de ruimte de door u gewenste temperatuur heeft bereikt, draait u de thermostaatknop rustig tegen de klok in, tot u een klikje hoort. Op deze stand zal de thermostaat de huidige temperatuur handhaven door indien nodig de verwarming in- en weer uit te schakelen. Om een hogere temperatuur in te

stellen draait u de thermostaatknop wat met de klok mee, voor een lagere temperatuur wat tegen de klok in.

- Om uit te schakelen zet u de aan / uit-schakelaar op uit. De kachel beëindigt zijn werking. Neem nu de stekker uit het stopcontact.

Beveiligingen

De oververhittingbeveiliging schakelt de kachel uit wanneer hij inwendig te heet wordt. Dat kan gebeuren wanneer de kachel zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van de kachel, verstopping van de aanzuig- en/of uitblaasroosters, plaatsing te dicht bij bijv. een muur enz. Bij oververhitting dient u de kachel uit te schakelen en de stekker uit het stopcontact te nemen. Geef de kachel tijd om af te koelen, neem de reden van de oververhitting weg en stel de kachel weer in gebruik. Wanneer het probleem blijft optreden of u geen reden voor de oververhitting kunt vinden, de kachel onmiddellijk uitschakelen en de stekker uit het stopcontact nemen. Neem contact op met een servicepunt voor reparatie.

Schoonmaak en Onderhoud

Houd het kacheltje schoon. Neerslag van stof en vuil in het apparaat is een veelvoorkomende reden van oververhitting! Verwijder dat dus geregeld. Schakel voor schoonmaak- of onderhoudswerk het kacheltje uit, neem de stekker uit het stopcontact en laat het kacheltje afkoelen.

• Neem de buitenzijde van het kacheltje regelmatig af met een droge of goeduitgewrongen vochtige doek. Gebruik geen scherpe zeep, sprays, schoonmaak-of schuurmiddelen, was, glansmiddelen of enige chemische oplossing!
• Zuig met de stofzuiger voorzichtig stof en vuil uit de roosters en controleer of de luchtinlaat- en uitblaasopeningen schoon zijn. Let erop tijdens het schoonmaken op geen inwendige onderdelen aan te raken c.q. te beschadigen!
• De kachel bevat verder geen onderdelen die onderhoud behoeven.
• Ruim aan het eind van het seizoen het kacheltje schoon op, z.m. in de originele verpakking. Plaats het rechtop op een koele, droge en stofvrije plaats.
• Wanneer het kacheltje uiteindelijk versleten (of eerder onherstelbaar beschadigd) is, hoort het niet tussen het huishoudelijke afval. Breng het naar een door uw gemeente aangewezen inzamelpunt van elektrische apparatuur, waar men er zorg voor zal dragen dat evt. nog het te gebruiken materialen tot hun bestemming komen.

CE - verklaring

Hierbij verklaart Euromac bv., Genemuiden-NL dat het product elektrische convectorkachel, merk EUROM, type E-CONVECT METAL voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EG, en in overeenstemming is met de onderstaande normen:

EN 55014-1 :2006, A1 :2009 EN 60335-2-30 :2009+A11 :2012

EN 55014-2:1997, A1:2001, A2:2008 EN 60335-1:2012

EN 61000-3-2 :2006, A1:2009, A2:2009 EN 62233:2008

EN 61000-3-3 :2008

Genemuiden, 28-06-2013

W.J. Bakker, alg.dir.
