BEDIENUNGSANLEITUNG EConvect Metal Eurom

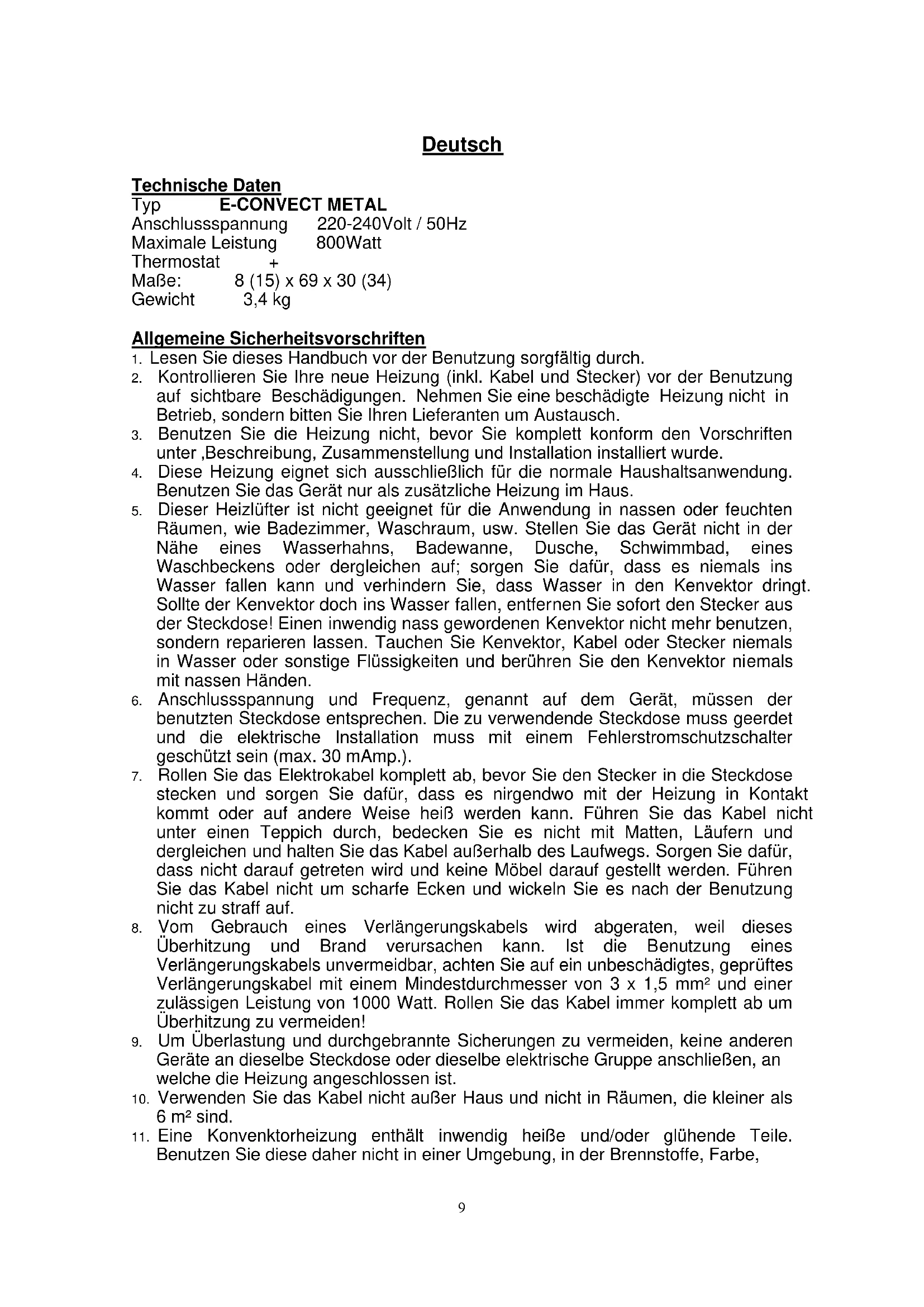

DE - Bedienungsanleitung

DE Dieses Symbol auf Ihrem Gerät bedeutet: Nicht abdecken!

Anschlussspannung 220-240Volt / 50Hz

Maximale Leistung 800Watt

Thermostat +

Maße: 8 (15) x 69 x 30 (34)

Gewicht 3,4 kg

Allgemeine Sicherheitsvorschriften

1. Lesen Sie dieses Handbuch vor der Benutzung sorgfältig durch.
2. Kontrollieren Sie Ihre neue Heizung (inkl. Kabel und Stecker) vor der Benutzung auf sichtbare Beschädigungen. Nehmen Sie eine beschädigte Heizung nicht in Betrieb, sondern bitten Sie Ihren Lieferanten um Austausch.
3. Benutzen Sie die Heizung nicht, bevor Sie komplett konform den Vorschriften unter ,Beschreibung, Zusammenstellung und Installation installiert wurde.
4. Diese Heizung eignet sich ausschließlich für die normale Haushaltsanwendung. Benutzen Sie das Gerät nur als zusätzliche Heizung im Haus.
5. Dieser Heizlüfter ist nicht geeignet für die Anwendung in nassen oder feuchten Räumen, wie Badezimmer, Waschraum, usw. Stellen Sie das Gerät nicht in der Nähe eines Wasserhahns, Badewanne, Dusche, Schwimmbad, eines Waschbeckens oder dergleichen auf; sorgen Sie dafür, dass es niemals ins Wasser fallen kann und verhindern Sie, dass Wasser in den Kenvektor dringt. Sollte der Kenvektor doch ins Wasser fallen, entfernen Sie sofort den Stecker aus der Steckdose! Einen inwendig nass gewordenen Kenvektor nicht mehr benutzen, sondern reparieren lassen. Tauchen Sie Kenvektor, Kabel oder Stecker niemals in Wasser oder sonstige Flüssigkeiten und berühren Sie den Kenvektor niemals mit nassen Händen.
6. Anschlussspannung und Frequenz, genannt auf dem Gerät, müssen der benutzten Steckdose entsprechen. Die zu verwendende Steckdose muss geerdet und die elektrische Installation muss mit einem Fehlerstromschutzschalter geschützt sein (max. 30 mAmp.).
7. Rollen Sie das Elektrokabel komplett ab, bevor Sie den Stecker in die Steckdose stecken und sorgen Sie dafür, dass es nirgendwo mit der Heizung in Kontakt kommt oder auf andere Weise heiß werden kann. Führen Sie das Kabel nicht unter einen Teppich durch, bedecken Sie es nicht mit Matten, Läufern und dergleichen und halten Sie das Kabel außerhalb des Laufwegs. Sorgen Sie dafür, dass nicht darauf getreten wird und keine Möbel darauf gestellt werden. Führen Sie das Kabel nicht um scharfe Ecken und wickeln Sie es nach der Benutzung nicht zu straff auf.
8. Vom Gebrauch eines Verlängerungskabels wird abgeraten, weil dieses Überhitzung und Brand verursachen kann. Ist die Benutzung eines Verlängerungskabels unvermeidbar, achten Sie auf ein unbeschädigtes, geprüftes Verlängerungskabel mit einem Mindestdurchmesser von 3 x 1,5 mm² und einer zulässigen Leistung von 1000 Watt. Rollen Sie das Kabel immer komplett ab um Überhitzung zu vermeiden!
9. Um Überlastung und durchgebrannte Sicherungen zu vermeiden, keine anderen Geräte an dieselbe Steckdose oder dieselbe elektrische Gruppe anschließen, an welche die Heizung angeschlossen ist.
10. Verwenden Sie das Kabel nicht außer Haus und nicht in Räumen, die kleiner als 6 m² sind.
11. Eine Konvenktorheizung enthält inwendig heiße und/oder glühende Teile. Benutzen Sie diese daher nicht in einer Umgebung, in der Brennstoffe, Farbe,

entflammbare Flüssigkeiten und/oder Gase, usw. gelagert werden.

1. Platzieren Sie die Heizung nicht in der Nähe, unter oder auf eine Steckdose gerichtet und nicht in der Nähe eines offenen Feuers oder einer Wärmequelle.

2. Benutzen Sie die Heizung nicht in der Nähe von oder gerichtet auf Möbel, Tieren, Gardinen, Papier, Kleidung, Bettwäsche oder sonstiger brennbarer Gegenstände. Halten Sie mindestens 1 m Abstand von der Heizung!

3. Bedecken Sie die Heizung niemals! Ansaug- und Abblasöffnungen dürfen auf keine Weise blockiert werden, um Brand zu vermeiden. Verwenden Sie die Heizung daher auch niemals, um Kleidung zu trocknen oder etwas darauf zu stellen und platzieren Sie sie nicht auf weichen Oberflächen wie ein Bett oder einen hochflorigen Teppich, wodurch Öffnungen verschlossen werden können.

4. Die Luft rund um die Heizung muss frei zirkulieren können. Platzieren Sie die Heizung daher nicht nahe an Wänden oder großen Gegenständen und nicht unter einem Brett, Schrank oder dergleichen.

5. Verhindern Sie, dass fremde Gegenstände durch die Ventilations- oder Gebläseöffnungen in die Heizung gelangen können. Dies kann zu einem elektrischen Schlag, Brand oder Beschädigung führen.

6. Lassen Sie eine laufende Heizung niemals unbeaufsichtigt, sondern schalten Sie diese zuerst aus und entfernen dann den Stecker aus der Steckdose. Immer den Stecker aus der Steckdose nehmen, wenn die Heizung nicht benutzt wird. Nehmen Sie den Stecker dazu in die Hand, ziehen Sie niemals am Kabel.

7. Diese Heizung wird während der Benutzung heiß. Um Brandwunden zu vermeiden, nicht mit der bloßen Haut die heißen Flächen berühren!

8. Schalten Sie die Heizung immer zuerst aus, bevor Sie den Stecker aus der Steckdose ziehen und lassen Sie die Heizung erst abkühlen, wenn Sie:

- die Heizung sauber machen möchten

- Wartungsarbeiten an der Heizung ausführen möchten

- die Heizung berühren oder verstellen.

1. Setzen Sie die Heizung nicht automatisch mithilfe einer Zeituhr oder dergleichen in Betrieb. Vor der Benutzung immer die sicheren Bedingungen kontrollieren.

2. Achten Sie auf sorgfälge Aufsicht, wenn das Gerät in der Anwesenheit von Kindern oder handlungsunfähigen Personen oder Hauseren benutzt wird. Dieses Gerät ist nicht geeignet, um durch Kinder oder Personen mit körperlichen, sensorischen oder geisgen Behinderungen oder durch Personen ohne Wissen oder Erfahrung mit diesem Gerät bedient zu werden, auch nicht unter Aufsicht oder nach Unterweisung durch eine Person, die für die Sicherheit der oben genannten Personen verantwortlich ist. Kindern darf das Spielen mit dem Gerät nicht erlaubt werden.

3. Halten Sie die Heizung sauber. Staub, Schmutz und/oder Ablagerungen in der Heizung sind eine häufig auftretende Ursache für Überhitzung. Achten Sie darauf, dass solche Ablagerungen regelmäßig entfernt wird.

4. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen am Gerät, am Elektrokabel oder am Stecker feststellen oder wenn es schlecht funktioniert, gefallen ist oder auf andere Weise eine Störung anzeigt. Bringen Sie das komplette Gerät zur Kontrolle und/oder Reparatur zurück zu Ihrem Lieferanten oder einem anerkannten Elektriker. Bitten Sie immer um Originalersatzteile.

5. Verwenden Sie keine Ergänzungen/Zubehör für die Heizung, die nicht vom Hersteller empfohlen oder geliefert werden.

6. Das Gerät (inkl. Elektrokabel und Stecker) darf ausschließlich durch dazu befugte und qualifizierte Personen geöffnet und/oder repariert werden.

7. Benutzen Sie die Heizung ausschließlich für den Zweck, für den diese entwickelt wurde und in der Weise, die in diesem Handbuch beschrieben wird.

Abweichungen von 24, 25 und 26 können Schaden, Brand und/oder Personenschäden verursachen. Diese führen zum Garantieverfall und Lieferant, Importeur und/oder Hersteller übernehmen keine Haftung für die Folgen.

Beschreibung, Zusammenstellung und Installation

Entfernen Sie sämtliches Verpackungsmaterial und halten Sie es außer der Reichweite von Kindern. Kontrollieren Sie nach Entfernung der Verpackung, ob das Gerät Beschädigungen oder Anzeichen eines Fehlers/Defekt/Störung aufweist. Benutzen Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich zur Kontrolle / Austausch an Ihren Lieferanten.

Benutzen Sie die Heizung nicht, bevor Sie diese konform der unten stehenden Anweisung installiert haben!

Mitgeliefertes Befestigungsmaterial:

2 Aufhängebügel

4 lange Schrauben

2 Fixierungsbügel

4 Dübel

4 kurze Schrauben

Stehend (als mobile Heizung):

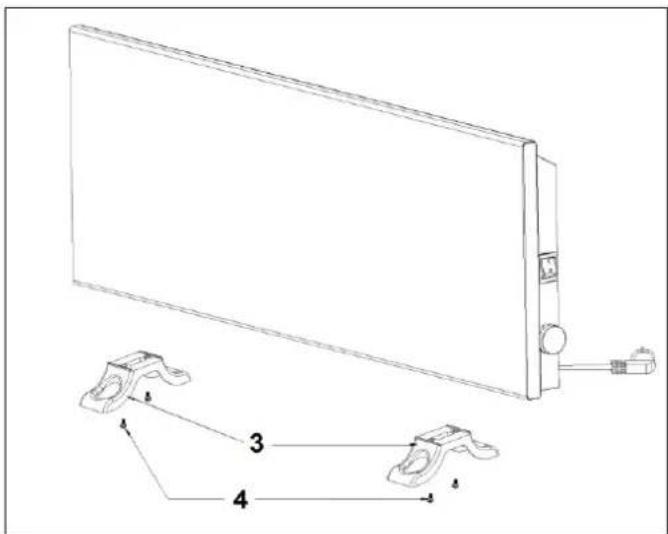

Befestigen Sie die separat gelieferten Füße unter der Heizung (siehe auch die Abbildung).

• Drehen Sie die Heizung um, Unterseite oben. Legen Sie eine Decke darunter, um Beschädigungen zu vermeiden!
• Stellen Sie die Füße auf den Boden auf ihren Platz. Die Schraubenlöcher treffen jetzt aufeinander.
• Befestigen Sie die Füße mit die 2 x 2 kurze selbst ziehenden Schrauben fest an die Heizung.
• Stellen Sie die Heizung wieder aufrecht hin.
• Sorgen Sie dafür, dass die aktive Heizung immer gerade auf einem

stabilen, ebenen und waagerechten Boden steht. Hochfloriger Teppich ist ungeeignet!

Hängend (fest an der Wand befestigt):

Wählen Sie eine stabile, vollkommen senkrechte und nicht brennbare Wand aus nicht brennbarem und nicht schmelzendem Material (also nicht aus Holz, synthetischem Material oder ähnlichem!) aus, um die Heizung aufzuhängen.

- Bestimmen Sie den Platz, an dem Sie die Heizung aufhängen möchten. Achten Sie darauf, dass um die Heizung herum immer genug Platz ist und keine brennbaren Materialien zu dicht an die Heizung kommen können (siehe auch die Sicherheitsvorschriften). Platzieren Sie die Heizung nicht hinter einer Tür! Die Unterseite der Heizung muss mindestens 5 cm und max. 10 cm. vom Boden entfernt sein, die Seitenkanten mindestens 20 cm von den Seitenwänden und die Oberseite mindestens 200 cm von der Decke, von überstehenden Bretten, usw.

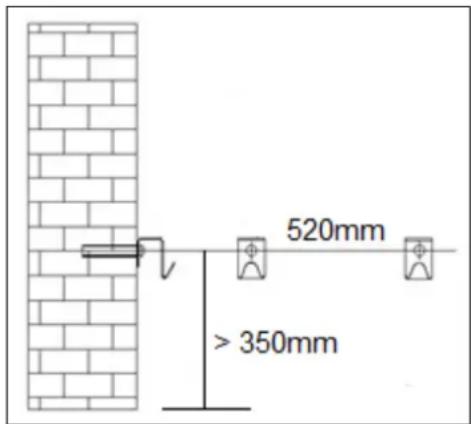

- Befestigen Sie die zwei Aufhängungsbügel an der Wand. Bohren Sie dazu mit einem geeigneten Bohrer 2 Löcher in die Wand, in einem Abstand von 520 mm zueinander, mindestens 35 cm vom Boden und vollkommen waagerecht zueinander. Drücken Sie Dübel in die Bohrlöcher. Drehen Sie zwei lange Schrauben in die Dübel, bis sie noch 8 mm herausragen.

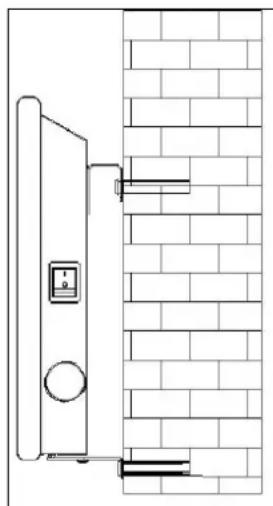

• Befestigen Sie die zwei Fixierungsbügel unten am Ofen. Setzen Sie dazu das kleine Loch in der langen Seite des Bügels über das hinterste Loch in der Unterseite des Ofens, der kurzen Bügelseite zum Boden gerichtet und aufrecht auf der Heizung steckend. Schrauben Sie diese mit kleinen Schrauben fest.
• Schieben Sie die Heizung mit den Aussparungen in ihrer Rückseite über die Aufhängungsbügel und lassen Sie die Heizung in die Rillen sacken. Die Fixierungsbügel sorgen dafür, dass die Heizung überall genug Abstand zur Wand hält.
• Markieren Sie die Stelle, wo die Fixierungsbügel an der Wand befestigt werden müssen. Nehmen Sie die Heizung von der Wand, bohren Sie Löcher und befestigen Sie Dübel an den markierten Stellen. Hängen Sie die Heizung wieder auf und sie die Fixierungsbügel mit den zwei letzten langen Schrauben fes

Inbetriebnahme und Funktion

• Sorgen Sie dafür, dass die Heizung ausgeschaltet ist und der Thermostatknopf auf maximal (insofern möglich im Uhrzeigersinn drehen) steht. Stecken Sie jetzt den Stecker in eine korrekt funktionierende, geerdete Steckdose mit 220-240V / 50Hz. Schließen Sie den Kenvektor nur an eine geerdete Steckdose an!

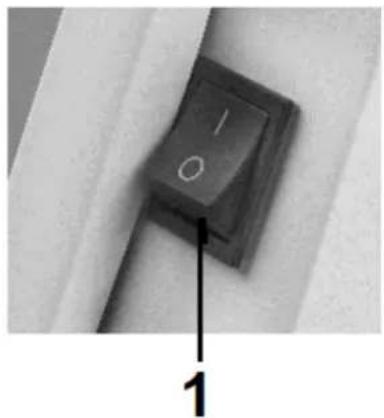

• Schalten Sie den Radiator ein, indem Sie den An/Aus-Schalter auf „An“ schalten (I eingedrückt). Der Ofen strahlt nun warme Luft ab.
• Wenn die Temperatur im Raum die von Ihnen gewünschte Höhe erreicht hat, drehen Sie den Thermostatknopf langsam gegen den Uhrzeigersinn bis Sie ein sanftes Klicken hören. In diesem Stand regelt das Thermostat die Temperatur,

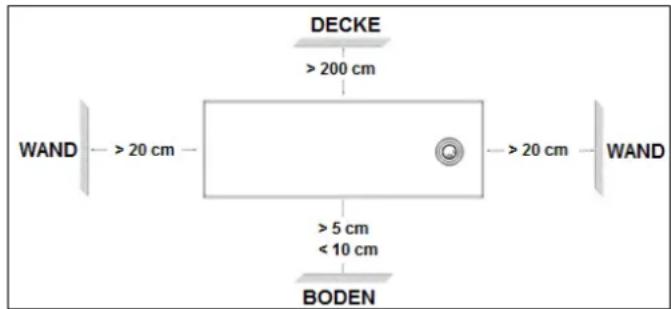

DECKE > 200 cm WAND -> 20 cm > 5 cm < 10 cm BODEN WAND

520mm > 350mm

indem es bei Bedarf die Heizung ein- und wieder ausschaltet. Um eine höhere Temperatur einzustellen, drehen Sie den Thermostatknopf jeweils im Uhrzeigersinn / gegen den Uhrzeigersinn.

- Um auszuschalten, stellen Sie die AN / AUS-Schalter auf Aus. Der Radiator schaltet sich aus. Entfernen Sie danach den Stecker aus der Steckdose.

Sicherungen

Die Überhitzungssicherung schaltet die Heizung aus, wenn es inwendig zu heiß wird. Das kann geschehen, wenn die Heizung ihre Wärme unzureichend abgeben oder zu wenig frische Luft ansaugen kann. In der Regel ist die Ursache (teilweise) Abdeckung der Heizung, Verstopfung des Ansaug- und/oder Ausblasgitters, Schmutz, Platzierung zu dicht an z.B. einer Wand, usw. Schalten Sie die Heizung bei Überhitzung aus, nehmen Sie den Stecker aus der Steckdose und geben Sie ihr die Zeit um abzukühlen. Geben Sie dem Gerät Zeit um abzukühlen, beheben Sie die Ursache der Überhitzung und setzen Sie die Heizung wieder in Betrieb. Wenn das Problem weiterhin auftritt oder Sie keine Ursache für die Überhitzung finden können, schalten Sie die Heizung sofort aus und entfernen Sie den Stecker aus der Steckdose. Nehmen Sie mit einer Servicestelle Kontakt auf, um sie reparieren zu lassen.

Reinigung und Wartung

Halten Sie die Heizung sauber. Ablagerungen von Staub und Schmutz im Gerät ist eine der häufigsten Ursachen für Überhitzung. Entfernen Sie diese also regelmäßig. Schalten Sie für Reinigungs- oder Wartungsarbeiten die Heizung aus, entfernen Sie den Stecker aus der Steckdose und lassen Sie die Heizung abkühlen.

• Säubern Sie die Außenseite der Heizung regelmäßig mit einem trockenen oder gut ausgewrungenem feuchten Tuch. Benutzen Sie keine scharfe Seife, Sprays, Reinigungs- oder Scheuermittel, Wachs, Glanzmittel oder sonstige chemische Lösungen.
• Saugen Sie mit dem Staubsauger vorsichtig Staub und Schmutz aus den Gittern und kontrollieren Sie, ob die Luftein- und -ausgänge sauber sind. Achten Sie bei der Reinigung darauf, dass Sie keine inwendigen Teile berühren bzw. beschädigen.
  • Die Heizung enthält ansonsten keine weiteren Teile, die gewartet werden müssen.
• Räumen Sie die Heizung am Ende der Saison weg, nach Möglichkeit in der Originalverpackung. Platzieren Sie die Heizung aufrecht stehend an einem kühlen, trockenen und staubfreiem Ort.
• Wenn die Heizung letztendlich verschlissen (oder eher unwiderrufbar beschädigt) ist, gehört sie nicht in den Haushaltsmüll. Bringen Sie die Heizung an die von Ihrer Gemeinde angewiesene Sammelstelle für elektrische Geräte, wo man Sorge dafür tragen wird, dass eventuell noch verwendbare Materialien wieder verwertet werden.

CE - Erklärung

Hiermit erklärt Euromac BV, Genemuiden-NL, dass das Produkt Elektrische Konvektorheizung, Marke EUROM, Typ E-CONVECT METAL der LVD-Richtlinie 2006/95/EG und der EMC-Richtlinie 2004/108/EC, sowie den folgenden Normen entspricht:

EN 55014-1 :2006, A1 :2009 EN 60335-2-30 :2009+A11 :2012

EN 55014-2:1997, A1:2001, A2:2008 EN 60335-1 :2012

EN 61000-3-2 :2006, A1:2009, A2:2009 EN 62233:2008

EN 61000-3-3 :2008

Genemuiden, 28-06-2013

W.J. Bakker, alg.dir.
