BEDIENUNGSANLEITUNG EConvect Thermostaat Eurom

ohne Thermostat / mit Thermostat

HEATING PANEL

DE Dieses Symbol auf Ihrem Gerät bedeutet: Nicht abdecken!

Anschlussspannung 220-240Volt / 50-60Hz 220-240Volt / 50-60Hz

Isolationsklasse II, doppelt isoliert II, doppelt isoliert

Maximale Leistung 425 Watt 425 Watt

Geeignet für 9 tot 16 m² 9 tot 16 m²

Thermostat - +

Maße: 3,3 (24,8) x 60 x 60 (63) cm. 3,3 (24,8) x 60 x 60 (63) cm.

Gewicht 5,3 kg. 5,4 kg.

Allgemeine Sicherheitsvorschriften

1. Lesen Sie dieses Handbuch vor der Benutzung sorgfältig durch.

2. Kontrollieren Sie Ihre neue Heizung (inkl. Kabel und Stecker) vor der Benutzung auf sichtbare Beschädigungen. Nehmen Sie eine beschädigte Heizung nicht in Betrieb, sondern bitten Sie Ihren Lieferanten um Austausch.

3. Benutzen Sie die Heizung nicht, bevor Sie komplett konform den Vorschriften unter ,Beschreibung, Zusammenstellung und Installation installiert wurde.

4. Diese Heizung eignet sich ausschließlich für die normale Haushaltsanwendung. Benutzen Sie das Gerät nur als zusätzliche Heizung im Haus.

5. Dieser Heizlüfter ist nicht geeignet für die Anwendung in nassen oder feuchten Räumen, wie Badezimmer, Waschraum, usw. Stellen Sie das Gerät nicht in der Nähe eines Wasserhahns, Badewanne, Dusche, Schwimmbad, eines Waschbeckens oder dergleichen auf; sorgen Sie dafür, dass es niemals ins Wasser fallen kann und verhindern Sie, dass Wasser in den Ofen dringt. Sollte der Ofen doch ins Wasser fallen, entfernen Sie sofort den Stecker aus der Steckdose! Einen inwendig nass gewordenen Ofen nicht mehr benutzen, sondern reparieren lassen. Tauchen Sie Ofen, Kabel oder Stecker niemals in Wasser oder sonstige Flüssigkeiten und berühren Sie den Ofen niemals mit nassen Händen.

6. Anschlussspannung und Frequenz, genannt auf dem Gerät, müssen der benutzten Steckdose entsprechen. Die elektrische Installation muss mit einem Leitungsschutzschalter geschützt sein (max. 30 mAmp.). Die verwendete Steckdose muss immer gut erreichbar sein, um im Notfall den Netzstecker rasch aus der Steckdose ziehen zu können.

7. Rollen Sie das Elektrokabel komplett ab, bevor Sie den Stecker in die Steckdose stecken und sorgen Sie dafür, dass es nirgendwo mit der Heizung in Kontakt kommt oder auf andere Weise heiß werden kann. Führen Sie das Kabel nicht unter einen Teppich durch, bedecken Sie es nicht mit Matten, Läufern und dergleichen und halten Sie das Kabel außerhalb des Laufwegs. Sorgen Sie dafür, dass nicht darauf getreten wird und keine Möbel darauf gestellt werden. Führen Sie das Kabel nicht um scharfe Ecken und wickeln Sie es nach der Benutzung nicht zu straff auf.

8. Vom Gebrauch eines Verlängerungskabels wird abgeraten, weil dieses Überhitzung und Brand verursachen kann. Ist die Benutzung eines Verlängerungskabels unvermeidbar, achten Sie auf ein unbeschädigtes, geprüftes Verlängerungskabel mit einem Mindestdurchmesser von 3 x 1,5 mm² und einer zulässigen Leistung von 500 Watt. Rollen Sie das Kabel immer komplett ab um Überhitzung zu vermeiden!

9. Während das gebracht kann den Stecker lauwarm werden; das ist normal. Ist er wirklich heiß, dann ist wahrscheinlich etwas los mit der Steckdose. Fragen Sie Ihren Elektriker.

10. Um Überlastung und durchgebrannte Sicherungen zu vermeiden, keine anderen Geräte an dieselbe Steckdose oder dieselbe elektrische Gruppe anschließen, an welche die Heizung angeschlossen ist.

11. Verwenden Sie das Kabel nicht außer Haus und nicht in Räumen, die kleiner als 4,5 m² sind.

12. Eine Konvenktorheizung enthält inwendig heiße und/oder glühende und funkende Teile. Benutzen Sie diese daher nicht in einer Umgebung, in der Brennstoffe, Farbe, entflammbare Flüssigkeiten und/oder Gase, usw. gelagert werden.

13. Platzieren Sie die Heizung nicht in der Nähe, unter oder auf eine Steckdose gerichtet und nicht in der Nähe eines offenen Feuers oder einer Wärmequelle.

14. Benutzen Sie die Heizung nicht in der Nähe von oder gerichtet auf Möbel, Tieren, Gardinen, Papier, Kleidung, Bettwäsche oder sonstiger brennbarer Gegenstände. Halten Sie mindestens 1 m Abstand von der Heizung!

15. Bedecken Sie die Heizung niemals! Verwenden Sie die Heizung daher auch niemals, um Kleidung zu trocknen oder etwas darauf zu stellen und platzieren Sie sie nicht auf weichen Oberflächen wie ein Bett oder einen hochflorigen Teppich.

16. Die Luft rund um die Heizung muss frei zirkulieren können. Platzieren Sie die Heizung daher nicht nahe an Wänden oder großen Gegenständen und nicht unter einem Brett, Schrank oder dergleichen. Für hängende Montage: Sperren Sie den Raum zwischen Ofen und Wand nicht.

17. Schalten Sie die Heizung immer zuerst aus, bevor Sie den Stecker aus der Steckdose ziehen und lassen Sie die Heizung erst abkühlen, wenn Sie:

- die Heizung sauber machen möchten

- Wartungsarbeiten an der Heizung ausführen möchten

- die Heizung berühren oder verstellen.

1. Lassen Sie eine laufende Heizung niemals unbeaufsichtigt, sondern schalten Sie diese zuerst aus und entfernen dann den Stecker aus der Steckdose. Immer den Stecker aus der Steckdose nehmen, wenn die Heizung nicht benutzt wird. Nehmen Sie den Stecker dazu in die Hand, ziehen Sie niemals am Kabel.

2. Diese Heizung wird während der Benutzung heiß. Um Brandwunden zu vermeiden, nicht mit der bloßen Haut die heißen Flächen berühren!

3. Setzen Sie die Heizung nicht automatisch mithilfe einer Zeituhr oder dergleichen in Betrieb. Vor der Benutzung immer die sicheren Bedingungen kontrollieren.

4. Achten Sie auf sorgfältige Aufsicht, wenn das Gerät in der Anwesenheit von Kindern oder handlungsunfähigen Personen oder Haustieren benutzt wird. Dieses Gerät ist nicht geeignet, um durch Kinder oder Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder durch Personen ohne Wissen oder Erfahrung mit diesem Gerät bedient zu werden, auch nicht unter Aufsicht oder nach Unterweisung durch eine Person, die für die Sicherheit der oben genannten Personen verantwortlich ist. Kindern darf das Spielen mit dem Gerät nicht erlaubt werden.

5. Halten Sie die Heizung sauber. Staub, Schmutz und/oder Ablagerungen in der Heizung sind eine häufig auftretende Ursache für Überhitzung. Achten Sie darauf, dass solche Ablagerungen regelmäßig entfernt wird.

6. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen am Gerät, am Elektrokabel oder am Stecker feststellen oder wenn es schlecht funktioniert, gefallen ist oder auf andere Weise eine Störung anzeigt. Bringen Sie das komplette Gerät zur Kontrolle und/oder Reparatur zurück zu Ihrem Lieferanten oder einem anerkannten Elektriker. Bitten Sie immer um Originalersatzteile.

7. Verwenden Sie keine Ergänzungen/Zubehör für die Heizung, die nicht vom Hersteller empfohlen oder geliefert werden.

8. Das Gerät (inkl. Elektrokabel und Stecker) darf ausschließlich durch dazu befugte und qualifizierte Personen geöffnet und/oder repariert werden.
9. Benutzen Sie die Heizung ausschließlich für den Zweck, für den diese entwickelt wurde und in der Weise, die in diesem Handbuch beschrieben wird.
   Abweichungen von 24, 25 und 26 können Schaden, Brand und/oder Personenschäden verursachen. Diese führen zum Garantieverfall und Lieferant, Importeur und/oder Hersteller übernehmen keine Haftung für die Folgen.

Beschreibung, Zusammenstellung und Installation

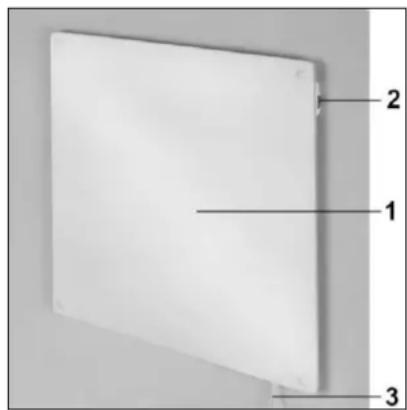

1 2 3

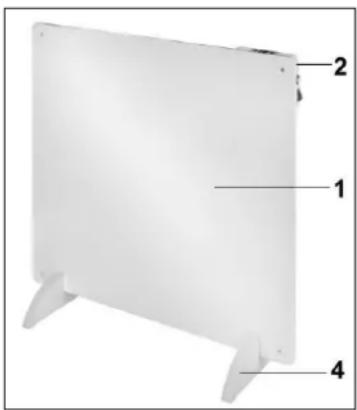

1 2 4

1 – Heitzplatte
2 – Bedienungspult
3 – Stromkabel mit Stecker
4 - Fuß

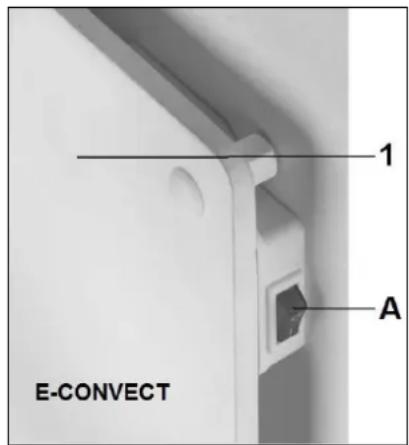

A. EIN/AUS-Schalter & Signalleuchte
B. Temperatursensor
C. Anzeige
D. Oben/unten Taste

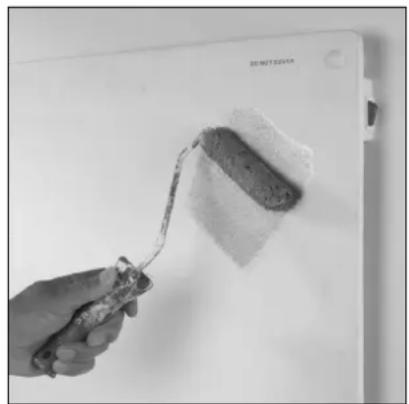

Einzigartig am E-convect ist, dass Sie ihn mit Ihrer Wunschfarbe versehen können. Sie können den E-convect mit jeder wasserbeständigen Farbe in der von Ihnen gewünschten Farbe anstreichen. Streichen Sie das Schaltergehäuse nicht und entfernen Sie vor dem Streichen den Stecker aus der Steckdose. Lassen Sie die Platte gut trocknen, bevor Sie sie wieder in Gebrauch nehmen!

Entfernen Sie sämtliches Verpackungsmaterial und halten Sie es außer der Reichweite von Kindern.

Sie erhalten: - die Heizplatte

- Wandbefestigungsmaterial (4 x) mit Bohrer (8 mm)

- Fuß (2 x)

Kontrollieren Sie nach Entfernung der Verpackung, ob das Gerät Beschädigungen oder Anzeichen eines Fehlers/Defekt/Störung aufweist. Benutzen Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich zur Kontrolle / Austausch an Ihren Lieferanten.

Benutzen Sie die Heizung nicht, bevor Sie diese konform der unten stehenden Anweisung installiert haben!

Dieser Heizkörper kann frei stehend oder an der Wand montiert eingesetzt werden.

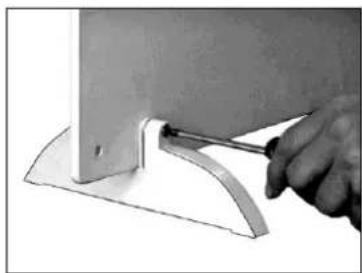

Frei stehend:

Befestigen Sie die separat mitgelieferten Standfüße unter dem Heizkörper (siehe Abbildung):

• Platzieren Sie beide Füßchen auf den Boden, ± 50 cm auseinander, Schrauben nach hinten.
• Schieben Sie die Heizplatte in die Öffnung der Füßchen, sodass die Platte an beiden Seiten ± 5 cm übersteht. Der Schalter befindet sich rechts oben an der Rückseite (siehe Abbildung vorne auf dieser Anleitung).

- Drehen Sie die beiden Schrauben fest und klemmen Sie so die Platte in die Füßchen.

- Ihr E-convect ist betriebsbereit.

Wandmontage:

Die Heizung muss mindestens 150 mm von allen Gegenständen, Wänden, usw. entfernt sein; der Abstand zum Boden muss mindestens 200 mm betragen und an der Oberseite muss 150 mm freier Raum sein.

• Wählen Sie eine stabile, ebene und senkrechte Wand aus hitzebeständigem Material.
• Markieren Sie die Stellen, an denen die Bohrlöcher gebohrt werden müssen (Abb. 1).
• Bohren Sie die Löcher mit dem mitgelieferten Bohrer (Abb. 2) an den markierten Stellen.

• Stecken Sie die Abstandshalter so weit wie möglich in die; der E-convect hält nun ausreichend Abstand zur Wand (Abb. 3).
• Hängen Sie den E-convect mit seinen 4 Löchern über die 4 Stifte an die Wand (Abb. 4). Kontrollieren Sie, ob der Abstand zum Boden mindestens 20 cm beträgt!
• Schrauben Sie jetzt die 4 Schrauben durch den E-convect in die Stifte (Abb. 5)
• Drücken Sie die Abdeckkappen auf den Kopf der Schrauben; für zusätzliche Stabilität können Sie ein wenig einfachen Leim verwenden (Abb. 6).
• Um den E-convect von der Wand zu nehmen, öffnen Sie die Kappen und schrauben die Schrauben wieder los.

Inbetriebnahme und Betrieb

• Vergewissern Sie sich, dass die Heizung nicht beschädigt ist.
• Stecken Sie den Stecker in die Steckdose.
• Betätigen Sie den Schalter (I): Das Lämpchen leuchtet.
• Um den E-convect auszuschalten, schalten Sie den Schalter aus (O); das Lämpchen geht aus. Entfernen Sie den Stecker aus der Steckdose.

Nur für die Ausführung mit Thermostat:

• Während des Betriebs wird auf der Anzeige die Zimmertemperatur wiedergegeben.
• Wenn Sie die Tasten + oder – drücken, wird die eingestellte Temperatur fünfmal blinkend angezeigt.
• Während die Temperatur blinkt, können Sie die eingestellte Temperatur durch Drücken der Tasten + und – ändern. Mit jedem Druck wird die Temperatur einen Grad höher (+) oder niedriger (−) eingestellt.
• Das Gerät hält die eingestellte Temperatur, indem es sich automatisch ein- und ausschaltet.

Sicherung

Die Überhitzungssicherung schaltet die Heizung aus, wenn es inwendig zu heiß wird. Das kann geschehen, wenn die Heizung ihre Wärme unzureichend abgeben oder zu wenig frische Luft ansaugen kann. In der Regel ist die Ursache (teilweise) Abdeckung der Heizung, Schmutz, Platzierung zu dicht an z.B. einer Wand, usw. Schalten Sie die Heizung bei Überhitzung aus, nehmen Sie den Stecker aus der Steckdose und geben Sie ihr die Zeit um abzukühlen. Geben Sie dem Gerät Zeit um abzukühlen, beheben Sie die Ursache der Überhitzung und setzen Sie die Heizung wieder in Betrieb. Wenn das Problem weiterhin auftritt oder Sie keine Ursache für die Überhitzung finden können, schalten Sie die Heizung sofort aus und entfernen Sie den Stecker aus der Steckdose. Nehmen Sie mit einer Servicestelle Kontakt auf, um sie reparieren zu lassen.

Reinigung und Wartung

Halten Sie die Heizung sauber. Schalten Sie für Reinigungs- oder Wartungsarbeiten die Heizung aus, entfernen Sie den Stecker aus der Steckdose und lassen Sie die Heizung abkühlen.

• Säubern Sie die Außenseite der Heizung regelmäßig mit einem trockenen oder gut ausgewrungenem feuchten Tuch. Benutzen Sie keine scharfe Seife, Sprays, Reinigungs- oder Scheuermittel, Wachs, Glanzmittel oder sonstige chemische Lösungen.
• Die Rückseite der Heizung können Sie mit einem Staubwedel entstauben. Zur gründlichen Reinigung der Rückseite schrauben Sie die Heizung von der Wand ab.

- Möchten Sie den E-convect am Ende der Saison wegräumen, schrauben Sie ihn los und platzieren Sie die Heizung (nach Möglichkeit in der Originalverpackung) aufrecht stehend an einem kühlen, trockenen und staubfreiem Ort.

CE - Erklärung

Hiermit erklärt Euromac BV, Genemuiden-NL, dass das Produkt Elektrische Konvektorheizung, Marke EUROM, Typ E-CONVECT & E-CONVECT mit Thermostat der LVD-Richtlinie 2006/95/EG und der EMC-Richtlinie 2004/108/EC, sowie den folgenden Normen entspricht:

EN 60335-1 :2012

EN 60335-2-30 :2009+A11 :2012

EN 62233 :2008

Genemuiden, 26-06-2014

W.J. Bakker, alg.dir.

EN 55014 :2006+A1 :2009+A2 :2011
