GEBRUIKSAANWIJZING EConvect Thermostaat Eurom

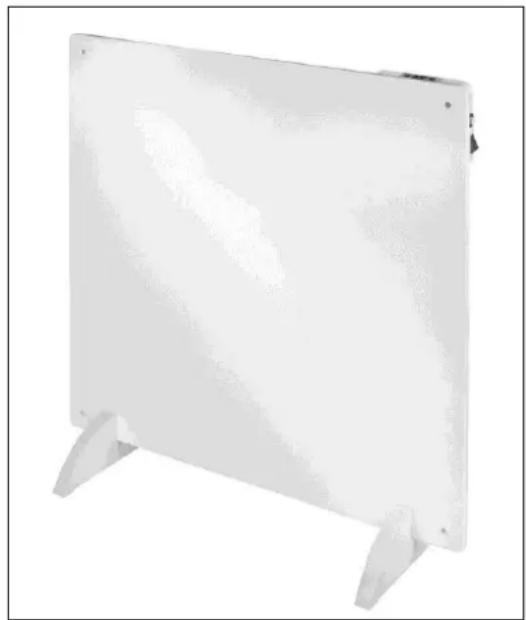

Instructieboekje Bedienungsanleitung Instruction booklet Manuel d'utilisation

zonder thermostaat / met thermostaat

HEIZPLATTE

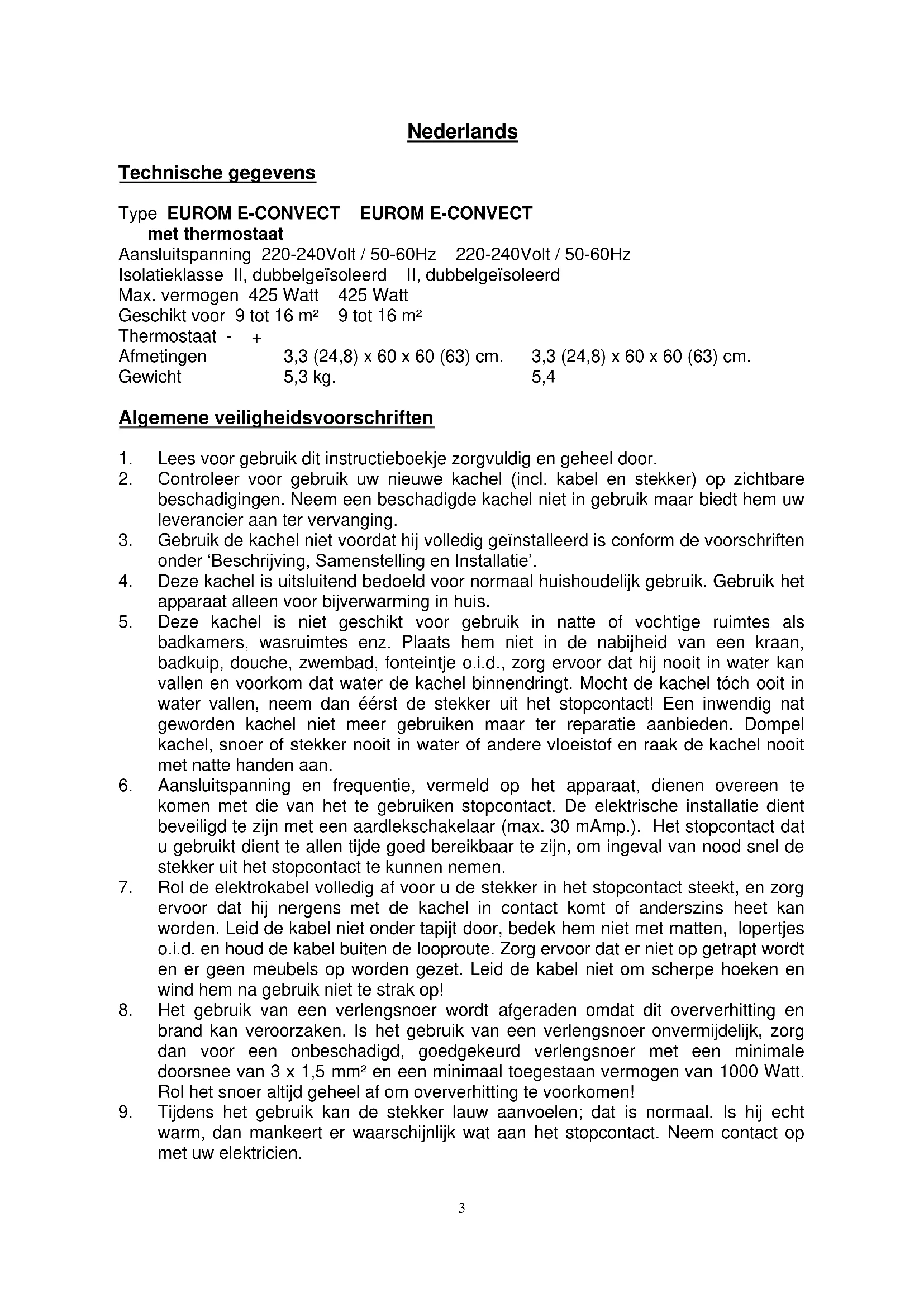

NL Dit symbool op uw apparaat betekent: niet afdekken!

Isolatieklasse II, dubbelgeïsoleerd II, dubbelgeïsoleerd

Max. vermogen 425 Watt 425 Watt

Geschikt voor 9 tot 16 m² 9 tot 16 m²

Thermostaat - +

Afmetingen 3,3 (24,8) x 60 x 60 (63) cm. 3,3 (24,8) x 60 x 60 (63) cm.

Gewicht 5,3 kg. 5,4

Algemene veiligheidsvoorschriften

1. Lees voor gebruik dit instructieboekje zorgvuldig en geheel door.

2. Controleer voor gebruik uw nieuwe kachel (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigde kachel niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

3. Gebruik de kachel niet voordat hij volledig geïnstalleerd is conform de voorschriften onder 'Beschrijving, Samenstelling en Installatie'.

4. Deze kachel is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het apparaat alleen voor bijverwarming in huis.

5. Deze kachel is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water de kachel binnendringt. Mocht de kachel tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden kachel niet meer gebruiken maar ter reparatie aanbieden. Dompel kachel, snoer of stekker nooit in water of andere vloeistof en raak de kachel nooit met natte handen aan.

6. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie dient beveiligd te zijn met een aardlekschakelaar (max. 30 mAmp.). Het stopcontact dat u gebruikt dient te allen tijde goed bereikbaar te zijn, om ingeval van nood snel de stekker uit het stopcontact te kunnen nemen.

7. Rol de elektrokabel volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat hij nergens met de kachel in contact komt of anderszins heet kan worden. Leid de kabel niet onder tapijt door, bedek hem niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!

8. Het gebruik van een verlengsnoer wordt afgeraden omdat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlengsnoer onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengsnoer met een minimale doorsnee van 3 x 1,5 mm² en een minimaal toegestaan vermogen van 1000 Watt. Rol het snoer altijd geheel af om oververhitting te voorkomen!

9. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal. Is hij echt warm, dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw elektricien.

10. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar de kachel op aangesloten is.

11. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 4,5 m².

12. Een kachel bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik hem dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard.

13. Plaats de kachel niet vlakbij- onder- of gericht op een stopcontact en niet in de buurt van open vuur of warmtebronnen.

14. Gebruik de kachel niet vlakbij of gericht op meubels, dieren, gordijnen, papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van de kachel verwijderd!

15. Bedek een kachel nooit! Gebruik de kachel dus ook nooit om kleding op te drogen of iets op te zetten en plaats hem niet op zachte oppervlakken als een bed of hoogpolig tapijt.

16. De lucht rond een kachel moet vrij kunnen circuleren. Plaats hem dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast o.i.d. Voor hangende installatie: blokkeer de ruimte tussen kachel en wand niet.

17. Schakel altijd de kachel uit, neem de stekker uit het stopcontact en laat de kachel eerst afkoelen wanneer u: - de kachel wilt schoonmaken

- onderhoud aan de kachel wilt uitvoeren

- de kachel aanraakt of verplaatst.

1. Laat een werkende kachel nooit zonder toezicht achter maar schakel hem éérst uit en neem vervolgens de stekker uit het stopcontact. Altijd stekker uit het stopcontact als de kachel niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan het koord!

2. Deze kachel wordt heet tijdens het gebruik. Om brandwonden te voorkomen niet met de blote huid de hete oppervlakken aanraken!

3. Stel de kachel niet automatisch in werking d.m.v. een tijdklok o.i.d. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd!

4. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke-zintuiglijke- of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.

5. Houd de kachel schoon. Stof, vuil en/of aanslag in de kachel is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.

6. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

7. Gebruik geen toevoegingen/accessoires op de kachel, die niet zijn aanbevolen of geleverd door de fabrikant.

8. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.

9. Gebruik de kachel uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in dit instructieboekje.

Afwijkingen van 24, 25 en 26 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen!

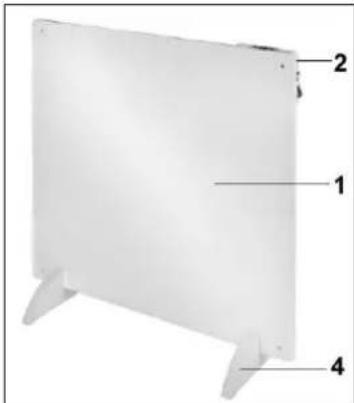

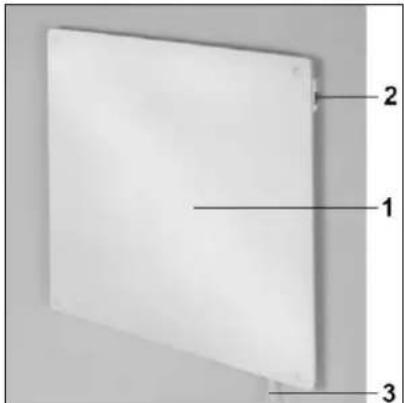

Beschrijving, Samenstelling en Installatie

1 2 3

1 - verwarmingspaneel

2 - bedieningspaneel

3 – elektrokabel met stekker

4 - voet

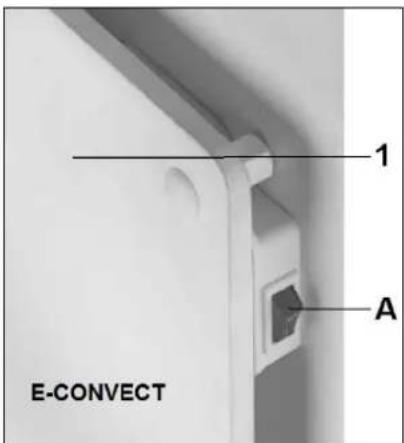

1 - verwarmingspaneel

A. AAN/UIT-schakelaar & signaallampje

B. Temperatuursensor

C. Display

D. Hoger / lager toetsen

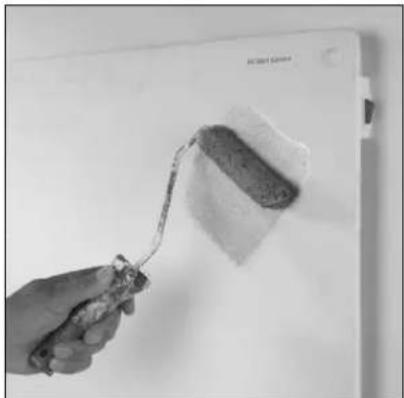

Uniek aan de E-convect is, dat hij overschilderbaar is. U kunt de E-convect verven in de kleur die u wenst, met elke waterbestendige verf. Verf het kastje met de schakelaar niet en neem de stekker uit het stopcontact voordat u gaat verven. Laat het paneel goed drogen voor u het weer in gebruik neemt!

Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen.

U treft aan: - het verwarmingspaneel

- wandbevestigingsmateriaal (4x) met boor (8mm)

- voet (2x)

Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging.

Gebruik de kachel niet voor u hem volgens de onderstaande voorschriften hebt geïnstalleerd!

Deze kachel kan vrijstaand of aan de wand gemonteerd worden gebruikt.

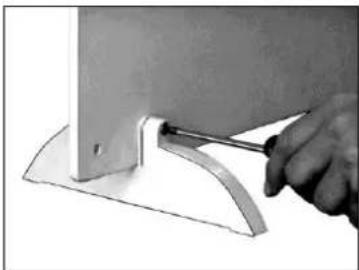

Vrijstaand:

Bevestig de apart meegeleverde voetjes onder de kachel (zie ook de afbeelding):

• Plaats de beide voetjes op de grond, ± 50 cm. uit elkaar, schroeven naar achteren
• Schuif het verwarmingspaneel in de uitsparing van de voetjes, zodat het paneel aan beide zijden ± 5 cm. uitsteekt. De schakelaar zit rechtsboven, aan de achterzijde (zie afb. voorop dit boekje).

- Draai de beide schroeven vast en klem zo het paneel in de voetjes.

- Uw E-convect is klaar voor gebruik.

Aan de wand gemonteerd:

De kachel dient minimaal 150 mm. van alle voorwerpen, muren, enz. verwijderd te zijn; de afstand tot de vloer dient minimaal 200 mm. te zijn en aan de bovenzijde dient 150 mm. vrije ruimte te zijn.

• Kies een stevige, effen, verticale wand van hittebestendig materiaal.
• Markeer de plaatsen waar de gaten geboord moeten worden (afb. 1).
• Boor de gaten op de gemarkeerde plaatsen met de bijgeleverde boor (afb. 2).
• Tik de afstandspluggen zo ver mogelijk in de boorgaten; de E-convect houdt nu voldoende afstand tot de muur (afb. 3).
• Hang de E-convect met zijn 4 gaten over de 4 pluggen aan de wand (afb. 4). Controleer of de afstand tot de vloer minimaal 20 cm. is!
• Schroef nu de 4 bouten door de E-convect in de pluggen (afb. 5)
• Druk de afdekdopjes over de kop van de bouten; voor extra stevigheid kunt u wat gewone lijm gebruiken (afb. 6).
• Om de E-convect van de wand te halen opent u de dopjes en schroeft u de bouten weer los.

Ingebruikname en Werking

• Stel vast dat de kachel geen beschadigingen vertoont.
• Steek de stekker in het stopcontact
• Zet de schakelaar aan (I): het lampje gaat branden

- Om de E-convect uit te schakelen zet u de schakelaar uit (O); het lampje dooft. Neem de stekker uit het stopcontact.

Alleen voor uitvoering met thermostaat:

• Tijdens de werking toont het display de kamertemperatuur
• Als u op de + of – toets drukt, zal de ingestelde temperatuur 5x knipperend op het display worden getoond.
• Tijdens dit knipperen kunt u de ingestelde temperatuur aanpassen door op de + of – toetsen te drukken. Elke keer dat u drukt wordt de temperatuur een graad hoger (+) of lager (-) ingesteld.
• Het apparaat zal de ingestelde temperatuur handhaven door zichzelf automatisch in- en uit te schakelen.

Beveiliging

De oververhittingbeveiliging schakelt de kachel uit wanneer hij inwendig te heet wordt. Dat kan gebeuren wanneer de kachel zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van de kachel, plaatsing te dicht bij bijv. een muur enz. Bij oververhitting dient u de kachel uit te schakelen en de stekker uit het stopcontact te nemen. Geef de kachel tijd om af te koelen, neem de reden van de oververhitting weg en stel de kachel weer in gebruik. Wanneer het probleem blijft optreden of u geen reden voor de oververhitting kunt vinden, de kachel onmiddellijk uitschakelen en de stekker uit het stopcontact nemen. Neem contact op met een servicepunt voor reparatie.

Schoonmaak en Onderhoud

Houd het kacheltje schoon. Schakel voor schoonmaak- of onderhoudswerk het kacheltje uit, neem de stekker uit het stopcontact en laat het kacheltje afkoelen.

• Neem de buitenzijde van het kacheltje regelmatig af met een droge of goed-uitgewrongen vochtige doek. Gebruik geen scherpe zeep, sprays, schoonmaak- of schuurmiddelen, was, glansmiddelen of enige chemische oplossing!
• De achterzijde van de kachel kunt u met een plumeau stofvrij houden. Voor grondige reiniging van de achterkant schroeft u de kachel los van de wand.
• Wilt u aan het eind van het seizoen de E-convect opruimen, schroef hem dan los en plaats hem (z.m. in de originele verpakking) rechtop op een koele, droge en stofvrije plaats.

CE - verklaring

Hierbij verklaart Euromac bv., Genemuiden-NL dat het product elektrische convectorkachel, merk EUROM, type E-CONVECT & E-CONVECT met thermostaat voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EG, en in overeenstemming is met de onderstaande normen:

EN 60335-1 :2012

EN 60335-2-30 :2009+A11 :2012

EN 62233 :2008

Genemuiden, 26-06-2014

W.J. Bakker, alg.dir.

EN 55014 :2006+A1 :2009+A2 :2011
