GEBRUIKSAANWIJZING CTLP 4110 DOMETIC

Cassettetoilet voor recreatievoertuigen

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Noteer hier:

Modelnummer ....

Productnummer ....

Serienummer ....

1.1 Inleiding 4
1.2 Instructies bij deze handleiding 4
1.3 Bescherming van het auteursrecht 4
1.4 Verklaring van de gebruikte symbolen 4
1.5 Beperking van aansprakelijkheid 5
1.6 Wettelijke garantie 5
1.7 Klantenservice 5
1.8 Reserveonderdelen 5
1.9 Milieuadvies 5
1.10 Dometic toiletadditieven 6
1.11 Conformiteitsverklaring 6

2.0 Veiligheidsinstructies 7

2.1 Correct gebruik 7
2.2 Verantwoordelijkheid van de gebruiker 7
2.3 Gebruik van toiletadditieven 7
2.4 Onderhouds- en controlewerkzaamheden aan het toilet 7

3.0 Modelbeschrijving 8

3.1 Modeltype 8
3.2 Typeplaatje van het toilet 8
3.3 Technische gegevens 8
3.4 Verklaring van de componenten 9

4.0 Gebruik van het toilet 10

4.1 Reiniging 10
4.2 Cassetetank voorbereiden 10
4.3 Drinkwatertank vullen 11
4.4 Indicatie- en bedieningspaneel 11
4.5 Gebruik van het toilet 12
4.6 Cassetetank legen 12
4.7 De zekering in de bedieningsunit vervangen 14
4.8 Winterbedrijf 14
4.9 Buitenbedrijfstelling 14

4.10 Toiletzitting plaatsen 15
4.11 Toiletzitting afnemen 15
4.12 Onderhoud 16

4.12.1 Demontage cassetteafdichting 16
4.12.2 Cassetteafdichting plaatsen.... 16
4.13 Handelwijze bij storingen 18

1.0 Algemeen

1.1 Inleiding

U hebt met dit cassette toilet van Dometic een uitstekende keuze gemaakt. Wij zijn ervan overtuigd dat dit toilet in ieder opzicht uw wensen zal vervullen. Dit voldoet aan de hoogste kwaliteitseisen en garandeert gedurende de hele levenscyclus, van fabricage en gebruik tot recycling, een efficiënt energieverbruik.

1.2 Instructies bij deze handleiding

Lees voordat u het toilet in gebruik neemt eerst zorgvuldig deze handleiding door.

In deze handleiding vindt u belangrijke instructies voor het juiste gebruik van uw toilet. Let vooral op de veiligheidsinstructies. Het opvolgen van de instructies is van wezenlijk belang voor een veilig gebruik van uw toilet. U beschermt uzelf en het toilet hiermee tegen mogelijke schade. Voordat u een instructie uitvoert, moet u eerst begrijpen wat u in de handleiding hebt gelezen.

Bewaar deze handleiding zorgvuldig in de buurt van het toilet, zodat u hem altijd snel bij de hand hebt.

1.3 Bescherming van het auteursrecht

Alle gegevens, teksten en afbeeldingen uit deze handleiding zijn auteursrechtelijk beschermd en vallen onder het recht van industrieel eigendom.

Niets uit deze handleiding mag zonder schriftelijke toestemming van Dometic GmbH, Siegen, verveelvoudigd, gekopieerd of op andere wijze worden gebruikt.

1.4 Verklaring van de gebruikte symbolen

Waarschuwingen

Waarschuwingen zijn d.m.v. symbolen gekenmerkt. De tekst bij het waarschuwingssymbool geeft uitleg over de mate van het risico.

U dient de waarschuwingen nauwkeurig in acht te nemen. Daarmee beschermt u zichzelf, anderen en het apparaat tegen mogelijke schade.

LET OP!

LET OP geeft aan dat het om een mogelijk gevaarlijke situatie gaat die kan leiden tot licht of middelzwaar letsel, wanneer de opgegeven instructies niet worden opgevolgd.

LET OP!

LET OP zonder symbool geeft aan dat het om een mogelijk gevaarlijke situatie gaat die kan leiden tot beschadiging van het apparaat, wanneer de opgegeven instructies niet worden opgevolgd.

Milieuadvies

Het MILIEUADVIES geeft u nuttige tips over het gebruik en de afvalverwerking van het apparaat.

Informatie

INFORMATIE geeft u aanvullende en nuttige aanwijzingen over het gebruik van uw toilet.

1.5 Beperking van aansprakelijkheid

Bij de samenstelling van de informatie in deze handleiding is rekening gehouden met de geldende normen en voorschriften, alsmede de stand der techniek. Dometic behoudt zich het recht voor te allen tijde wijzigingen aan te brengen aan het product die in het belang van de verbetering van het product en de veiligheid adequaat worden geacht.

Dometic is niet aansprakelijk in geval van schade bij:

niet-naleving van de handleiding

onjuist gebruik

gebruik van niet-originele reserveonderdelen

veranderingen van en ingrepen aan het apparaat

1.6 Wettelijke garantie

Garantiebepalingen zijn in overeenstemming met EG-richtlijn 44/1999/EG en de voorwaarden zoals van toepassing voor het betreffende land. Voor garantie en andere service neemt u contact op met de afdeling Klantenservice. Storingen die het gevolg zijn van verkeerd gebruik, vallen niet onder de garantie. De garantie dekt geen veranderingen aan de apparatuur of gebruik van onderdelen die niet-originele Dometic-onderdelen zijn. In dergelijke gevallen en indien de instructies voor installatie en gebruik niet worden opgevolgd, vervalt de garantie en aanvaardt Dometic geen enkele aansprakelijkheid.

1.7 Klantenservice

Dometic beschikt over een klantenservicenetwerk in heel Europa. Geautoriseerde klantenservicecentra vindt u op het internet op de website www.dometic.com. Vermeld bij tele

fonisch of schriftelijk contact met de klantenservice altijd model, productnummer, serie-nummer en evt. de MLC-code! Deze informatie vindt u op het typeplaatje van het toilet. Wij adviseren u deze informatie te noteren in de daarvoor bestemde vakjes op het titelblad van deze handleiding.

1.8 Reserveonderdelen

Onderdelen kunt u in heel Europa bestellen bij de afdeling Klantenservice.

In Duitsland zijn reserveonderdelen ook verkrijgbaar via het Dometic Call Center:

Telefoon 0180 53 66 384

Fax [phone]

Gebruik van sanitaire additieven

Houdt u zich bij het gebruik van sanitaire additieven aan de gebruiksaanwijzingen op de verpakking.

Afvalverwerking

Lever recyclebaar verpakkingsmateriaal in via de u bekende inzamelpunten om te zorgen dat de stoffen kunnen worden hergebruikt. Het apparaat dient u in te leveren bij een afvalverwerkingsbedrijf dat volgens de geldende voorschriften zorg draagt voor de verwerking van de recyclebare onderdelen en het restafval.

1.10 Dometic-toiletadditieven

Met de „Dometic CARE“ - serie biedt Dometic hoogwaardige toiletadditieven voor uw toilet. Deze producten maken het gebruik van het toilet comfortabeler en hygiënischer en zijn verkrijgbaar bij de vakhandel.

Dometic Power CARE gaat gasopbouw tot wel vier dagen tegen en voorkomt het ontstaan van onaangename geurtjes en afzetting aan de binnenkant van de cassettetank.

Verkrijgbaar in flessen of als tabs.-

Dometic Special CARE 2

Dometic Special CARE is een milieuvriendelijk toiletadditief dat het ontstaan van onaange-name geurtjes en afzetting aan de binnenkant van de cassetetank tot wel vier dagen voorkomt.

Dometic Extra CARE 3

Dometic Extra CARE is een spoelwateradditief dat geschikt is voor alle kunststof oppervlakken. Dometic Extra CARE verbetert de doorspoeling van het toilet en de reiniging van de toiletpot en beschermt ook de rubberafdichtingen. Bovendien zorgt het voor een frisse geur na het doorspoelen.

Dometic Quality CARE is een krachtige reiniger voor alle toiletpotten van zowel kunststof als keramiek. Dometic Quality CARE lost vlekken binnen korte tijd op. Sproei Dometic Quality CARE gewoon in de toiletpot en onder de rand, laat het kort inwerken en borstel het even door.

Dometic Tank CARE 5

Uiterst efficiënte toevoeging voor de regelmatige reiniging en het onderhoud van de fecaliëntank. Verwijdert organische en anorganische afzettingen van de binnenwanden en componenten van de tank.

Dometic Comfort CARE 6

Speciaal, snel oplosbaar toiletpapier voor hetzelfde comfort als thuis:

snel oplosbaar-

voorkomt daardoor verstoppingen-

2-laags-

extra zacht -

- vergemakkelijkt het legen van de fecaliën-tank

1.11 Conformiteitsverklaring

Dometic

2.0 Veiligheidsinstructies

2.1 Correct gebruik

Dit toilet is ontworpen voor installatie en gebruik in recreatievoertuigen zoals caravans of campers.

2.2 Verantwoordelijkheid van de gebruiker

Personen die dit cassette toilet bedienen, moeten vertrouwd zijn met het veilig gebruik ervan en de instructies in deze handleiding kennen. Kinderen mogen de sanitaire installatie alleen zonder toezicht bedienen, indien ze uitleg hebben gekregen over het veilig gebruik ervan en de gevaren van onjuist gebruik.

2.3 Gebruik van toiletadditieven

Lees voor het gebruik van sanitaire reinigers bij gebruik en reiniging van het toilet eerst de aanwijzingen op de verpakking.

LET OP!

Bewaar de toiletadditieven op een plek buiten bereik van kinderen.

2.4 Onderhouds- en service- werkzaamheden aan het toilet

Laat onderhouds- en servicewerkzaamheden uitvoeren door vakkundig personeel.

Uitzondering

Pnt. 4.12.1.

Demontage van de cassetteafdichting

3.0 Modelbeschrijving

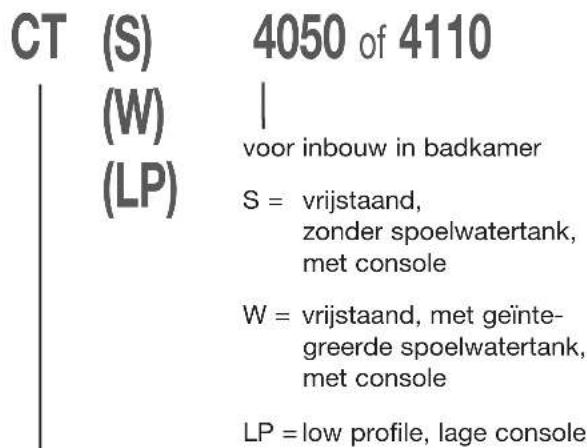

3.1 Modeltype

Voorbeeld:

CT (S) 4050 of 4110 (W) | (LP) voor inbouw in badkamer S = vrijstaand, zonder spoelwatertank, met console W = vrijstaand, met geïnte- greerde spoelwatertank, met console LP = low profile, lage console

Cassettetoilet (Cassette Toilet)

Het cassettetoilet CTx 4xxx bestaat uit een in het voertuig vast geïnstalleerd toilet en een uitneembare, verrijdbare cassette als afval-tank. Een deurtje aan de buitenkant van het voertuig geeft toegang tot de cassette. Afhankelijk van het model wordt het toilet voorzien van spoelwater uit een in de behui-zing geïntegreerde spoelwatertank of uit de centrale drinkwatertank van het voertuig.

Er zijn vier uitvoeringen leverbaar:

CT 4xxx, vrijstaand, zonder watertank, zonder console

CTS 4xxx, vrijstaand, zonder watertank, met console

CTW 4xxx, vrijstaand, met watertank in de console

■ CTLP 4xxx, vrijstaand, zonder watertank, lage console

3.2 Typeplaatje van het toilet

Op het typeplaatje staan alle belangrijke gegevens. U vindt hier het modeltype, productnummer en serienummer. Deze informatie heeft u nodig als u contact opneemt met de klantenservice of bij de bestelling van reserveonderdelen. Als u de cassette eruit haalt, kunt u het typeplaatje in de cassettebehuizing zien.

Stroomverbruik: max. 2 A bij interne pomp, max. 5 A bij externe pomp.

Afmetingen: zie gegevens in de montagehandleiding

Bedrijfstemperatuur: 0 °C tot + 50 °C

3.4 Verklaring van de componenten

1 Vulpeilindicator/spoeling (indicatie- en bedieningspaneel)
2 Console
3 Afneembare zitting
4 Keramische toiletpot
5 Schuifhendel voor het legen van het toilet
6 Behuizing voor cassetetank
7 Drinkwatertank (optie)
8 Uitschenktuit
9 Ontluchtingsknop voor het legen
10 Uittrekbare handgreep (cassettetank is verrijdbaar)
11 Servicedeur

4.0 Gebruik van het toilet

4.1 Reiniging

Wij adviseren het toilet voor het eerste gebruik van binnen en buiten te reinigen.

Gebruik een zachte doek en lauwwarmwater met een mild schoonmaakmiddel.

Spoel het toilet vervolgens af met schoon water.

LET OP!

Reinigingsmiddelen voor het toilet mogen noch chloor noch alcohol bevatten!

i

Voor periodieke reiniging van de toiletpot biedt Dometic u de „Dometic Quality CARE“-reiniger uit de „Dometic CARE“-serie aan (zie ook de tips in hoofdstuk 1.10). Een doeltreffend reinigingsmiddel dat speciaal is afgestemd op het materiaal van uw toilet.

4.2 Cassetetank voorbereiden

Voordat u het toilet voor het eerst gaat gebruiken:

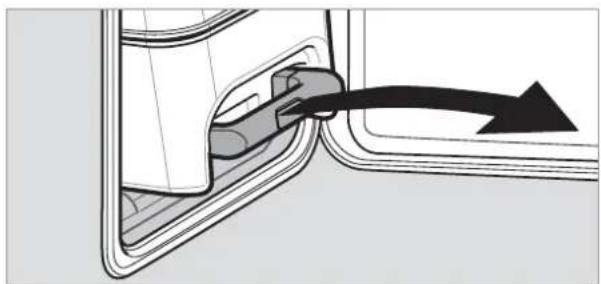

Ontgrendel de cassetetank door de zekering naar boven te duwen.

Trek de casset tetank tot aan de aanslag eruit en neem de tank er vervolgens volledig uit.

Zet de cassette tank rechtop neer en draai de uitschenktuit ca. 90° omhoog. Haal het afsluitkapje eraf.

90° >90°

Afb. 6

LET OP!

Draai de schenktuit niet verder dan 90°. Deze kan anders losraken.

Vul een kleine hoeveelheid Dometic Power CARE of Dometic Special CARE volgens de gebruiksaanwijzing (zie ook tips in paragraaf 1.10) via de uitschenktuit in de cassettetank.

Dometric

Afb. 8

Plaats de casset tetank weer in de behui- zing en schuif hem door tot aan de aanslag.

Let erop dat de tank goed naar binnen schuift. Niet met geweld naar binnen schuiven!

De tank wordt vanzelf vergrendeld bij het naar binnen schuiven. Controleer desal-niettemin of de cassetetank goed vast zit.

Sluit en vergrendel de servicedeur.

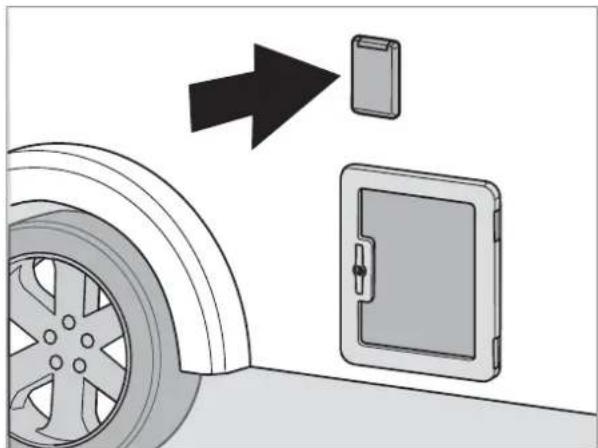

4.3 Drinkwatertank vullen

Vul de drinkwatertank via de inschenktuit aan de buitenkant van het voertuig bij. De hoeveelheid is afhankelijk van de gebruikte tank (geïntegreerde tank bij modellen CTW 4xxx, optie bij modellen CTS 4xxx en CTLP 4xxx).

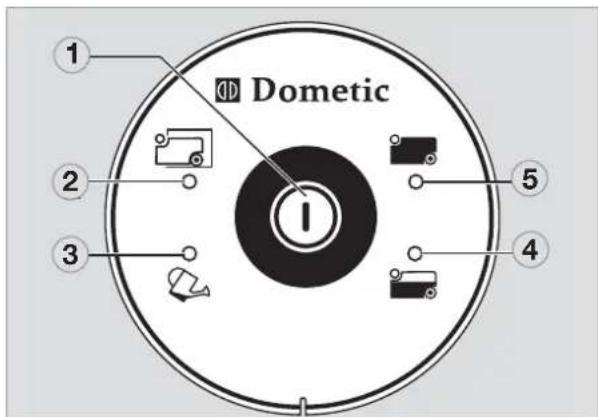

4.4 Indicatie- en bedieningspaneel

Dometic 1 2 3 4 5

Afb. 10

1 Toets „Spoelen“
2 Indicator „Cassettetank eruit“
3 Indicator „Drinkwatertank bijvullen“*
4 Indicator „Cassettetank 3/4 vol“
5 Indicator „Cassettetank vol“

* bij gebruik van de centrale watertank niet per sé aangesloten.

4.5 Gebruik van het toilet

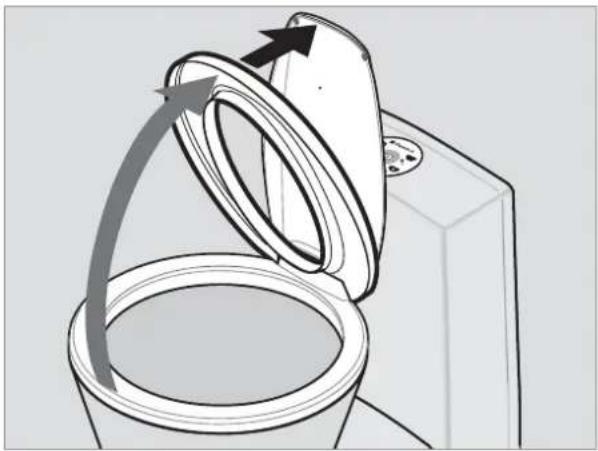

Bij het omhoogklappen van de toiletzitting klikt de zitting op een stand van ca. 2/3 in. Gebruik een beetje extra kracht, wanneer de zitting nog verder dient te worden geopend.

Trek schuifhendel (2) naar voren.

Laat de schuifhendel tijdens gebruik geopend.

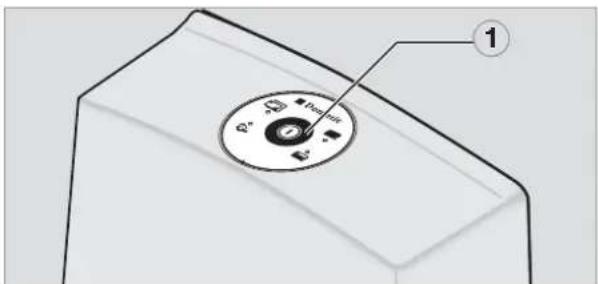

Laat voor gebruik een beetje water in de toiletpot lopen. Druk hiervoor op spoelknop (1).

1

Afb. 13

Druk na gebruik voor het spoelen van de pot opnieuw op spoelknop (1).

Sluit schuifhendel (2).

4.6 Cassetetank legen

Maak de cassetetank leeg zodra de LED van de vulpeilindicator wordt verlicht.

De cassetetank heeft een capaciteit van 19 l. Wanneer indicator (4) (afb. 10) wordt verlicht, is de tank voor ca. 75% gevuld. Dat wil zeggen dat u het toilet dan nog maar enkele malen kunt gebruiken.

Neem de cassetetank eruit zoals in hoofdstuk „4.2“ wordt beschreven.

Breng de tank naar het dichtstbijzijnde legale stortpunt.

De cassetetank is voorzien van geïntegreerde wielen en een uittrekbare handgreep. U ontgrendelt de handgreep door een druk op knop (1) in het midden van de handgreep. Trek de handgreep eruit tot aan de aanslag.

Door de ontgrendelknop op de handgreep in te drukken kunt u de handgreep terug in de cassette schuiven en deze weer in zijn oorspronkelijke stand zetten.

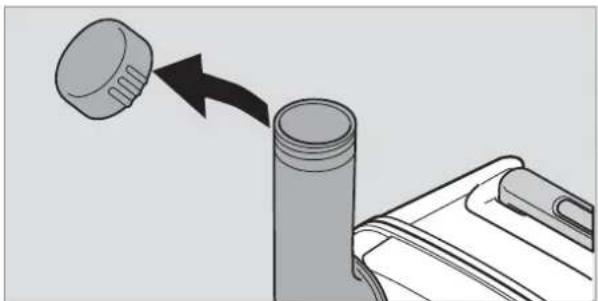

Zet de cassettetank rechtop neer en draai de uitschenktuit omhoog. Haal het afsluit-kapje eraf.

LET OP!

Draai de schenktuit niet verder dan 90°. Deze kan anders losraken.

90° >90°

Afb. 15

LET OP!

Schud de cassetetank niet krachtig.

Reinig de cassettetank van binnen niet met een hogedrukreiniger.

De vlotter voor de vulpeilindicatie kan daardoor worden beschadigd.

Houd de cassetetank aan handgreep (2) met de ene hand en de tank aan schuifhen-del (3) met de andere hand op een wijze vast dat u ontluchtingsknop (1) tijdens het legen ingedrukt kunt houden.

Druk de ontluchtingsknop pas in zodra de uitschenktuit naar beneden wijst! De tank wordt gelijkmatig en zonder spatten geleegd.

Spoel de cassetetank na het legen goed uit met water. Maak de tank vervolgens gebruiksklaar zoals beschreven in hoofdstuk „4.2“, voordat u hem in het toilet plaatst.

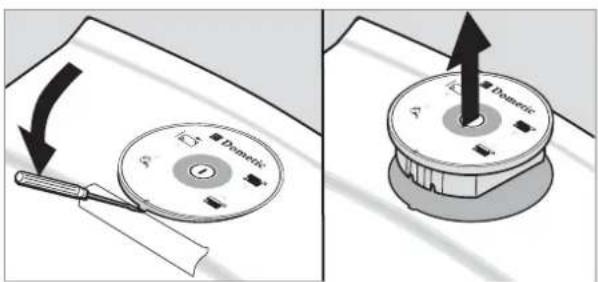

4.7 De zekering in de bedieningsunit vervangen

LET OP!

Schakel voor aanvang de voeding uit!

Til de bedieningsunit op met een daarvoor geschikt gereedschap en trek deze vervolgens uit de console of de wand. De zekering (afb. 19, autozekering 7,5 A) zit aan de onderkant.

U kunt het cassettetoilet ook in de winter gebruiken, zolang het toilet en de cassetetank vorstvrij kunnen staan.

Indien dit niet het geval is, maak dan de drinkwatertank, de cassette tank en de waterleiding voor drinkwater leeg. Hierdoor voorkomt u vorstschade (zie ook „4.10 Buitenbedrijfstelling“).

LET OP!

Gebruik geen antivriesmiddel. Deze kunnen het cassettetoilet beschadigen.

4.9 Buitenbedrijfstelling

Leeg de drinkwatertank en het waterleiding- systeem volledig als u het toilet gedurende langere tijd niet gebruikt.

Reinig het toilet met Dometic Quality CARE.

Druk op de spoelknop totdat er geen water meer in de leidingen zit.

Maak vervolgens de cassetetank leeg en spoel hem zorgvuldig uit. Sluit de uitschenktuit niet af, zodat de cassetetank van binnen goed kan drogen.

4.10 Toiletzitting plaatsen

Afb. 22
1 Gereedschap/toebehoren=

Maak alle afdichtingen aan het toilet en de cassetetank regelmatig schoon.

Bij frequent gebruik van het toilet adviseren wij u dit maandelijks te doen.

Smeer afdichting (1) (afb. 30) in met smeer of spray op siliconenbasis. De schuifhendel blijft bewegelijk.

Wij adviseren:

Smeer: OKS ^® 1110

Spray: OKS 1111

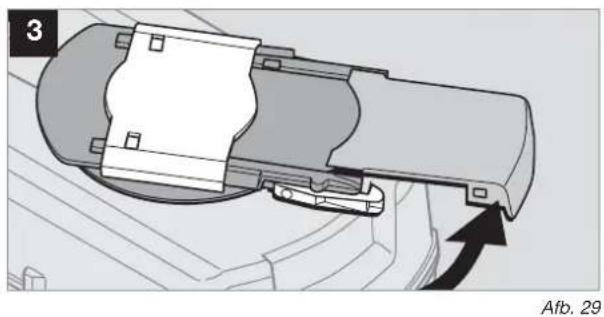

4.12.1 Demontage cassetteafdichting

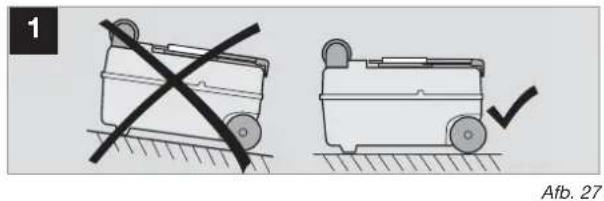

Neem de cassetetank eruit en zet hem op een stevige ondergrond. Demonteer de schuifhen-del in zijn geheel, zoals hiernaast is afgebeeld. U kunt de afdichting nu eruit nemen, reinigen of vervangen.

1 Afb. 27

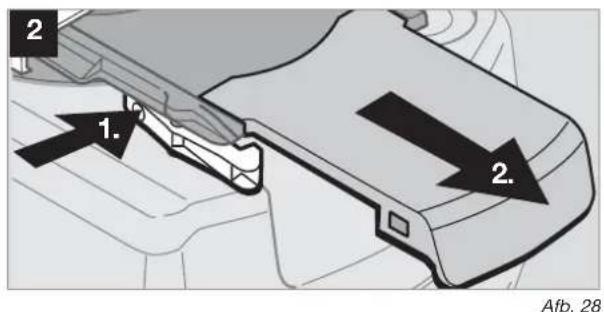

1. 2. 2. Afb. 28

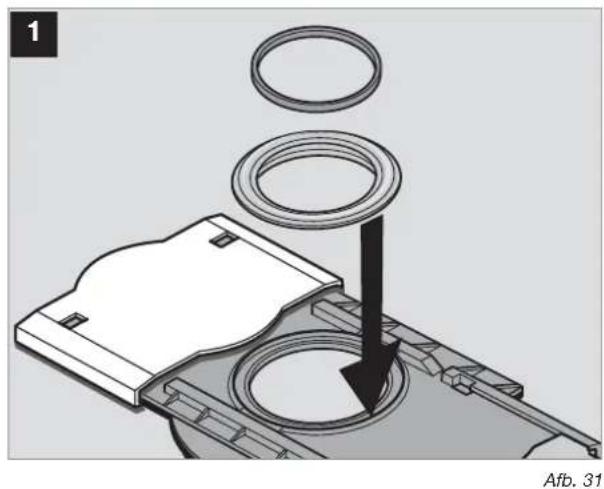

4.12.2 Cassetteafdichting plaatsen

Wanneer het nodig wordt om de cassette- afdichting te vervangen, let er dan bij het plaatsen van de afdichting op dat u deze precies correct terugplaatst. De afdichting moet gelijkmatig aansluiten.

De afdichting moet gelijkmatig in de opening aansluiten, omdat anders lekkage en stroef lopen van de schuifhendel mogelijk zijn.

Sluit de schuifhendel.

Plaats als laatste de steunring.

4.13 Handelwijze bij storingen

Storing Mogelijke oorzaak Oplossing
Het spoelen werkt niet meer. De zekering is defect. Vervang de zekering	(zie hoofdst. 4.8)Test bij terugplaatsen de elektrische aansluitingen en verbindingen!
Cassette lekt. Afdichting is versleten. Vernieuw de afdichting op de schuif-	hendel (zie hoofdst. 4.2.1).
Geen vulpeilindicatie. De vlotter in de cassette zit klem of is door toiletpapier klemgezet.	Reinig de vlotter in de cassette.(Gebruik geen hogedrukreiniger!)
