РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CTLP 4110 DOMETIC

RU Кассетный туалет Руководство по эксплуатации

Руководство по эксплуатации

Кассетный туалет для автодомов

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Запишите для использования в дальнейшем:

Номер модели ......

Код продукта ....

Серийный номер ....

1.0 Общие сведения 4

1.1 Предисловие 4
1.2 Указания по использованию настоящей инструкции 4
1.3 Защита авторских прав 4
1.4 Используемые обозначения 4
1.5 Ограничение ответственности 5
1.6 Гарантия 5
1.7 Сервисная служба 5
1.8 Запасные части 5
1.9 Экологическая информация 5
1.10 Гигиенические аксессуары Dometic 6
1.11 Декларация соответствия 6

2.0 Указания по безопасности 7

2.1 Использование по назначению 7
2.2 Ответственность пользователя 7
2.3 Использование гигиенических аксессуаров 7
2.4 Техническое обслуживание, проверка и ремонт туалета 7

3.0 Описание модели 8

3.1 Обозначение модели 8
3.2 Типовая табличка туалета 8
3.3 Технические данные 8
3.4 Разъяснение компонентов 9

4.0 Использование туалета 10

4.1 Очистка 10
4.2 Подготовка кассетного резервуара для фекалий 10
4.3 Наполнение резервуара свежей воды 11
4.4 Контрольная панель управления 11
4.5 Пользование туалетом 12
4.6 Опорожнение резервуара для фекалий 12
4.7 Замена предохранителя в блоке управления 14
4.8 Зимний режим работы 14
4.9 Вывод из эксплуатации 14

4.10 Размещение туалетного сиденья 15
4.11 Снятие туалетного сиденья 15
4.12 Техническое обслуживание 16

4.12.1 Снятие кассетного уплотнителя 16
4.12.2 Установка кассетного уплотнителя 16
4.13 Устранение неисправностей 18

1.0 Общие сведения

1.1 Предисловие

Купив данный кассетный туалет Dometic, Вы сделали отличный выбор. Мы убеждены, что этот туалет удовлетворит Вас во всех отношениях. Он соответствует высоким требованиям к качеству и обеспечивает экономичное обращение с ресурсами и энергией на протяжении всего срока службы - при производстве, использовании и утилизации.

1.2 Указания по использованию настоящего руководства

Перед вводом туалета в эксплуатацию Вам следует внимательно прочитать руководство по эксплуатации.

Данное руководство содержит все необходимые сведения для правильного использования туалета.

Обратите особое внимание на указания по безопасности. Соблюдение указаний и пошаговых инструкций важно для безопасного обращения с Вашим туалетом, а также защищает Вас и устройство от ущерба и поломок. Прежде чем проводить какие-либо действия, следует изучить руководство.

Бережно храните настоящее руководство по эксплуатации вблизи туалета, чтобы оно всегда было под рукой.

1.3 Защита авторских прав

Вся информация, тексты и рисунки в настоящем руководстве по эксплуатации защищены законодательством об авторском праве и подпадают под правовую охрану интеллектуальной собственности в экономике.

Никакую часть настоящего руководства по эксплуатации не допускается воспроизводить, копировать или иным образом использовать без письменного разрешения фирмы Dometic GmbH, Siegen.

1.4 Используемые обозначения

Предупреждения

Предупреждения обозначены символами. В тексте дополнительно разъясняется степень опасности.

Соблюдайте эти предупреждения предельно точно. Тем самым Вы защитите себя и других лиц от травм, а устройство – от повреждений.

ОСТОРОЖНО!

ОСТОРОЖНО обозначает возможную опасную ситуацию, которая может привести к лёгким или средним травмам, если не будут соблюдены приведенные инструкции.

ОСТОРОЖНО!

ОСТОРОЖНО без знака безопасности обозначает возможную опасную ситуацию, которая может привести к повреждениям устройства, если не будут соблюдаться приведенные инструкции.

Экологическая информация

ЭКОЛОГИЧЕСКАЯ ИНФОРМАЦИЯ содержит полезные указания по обращению с устройством и его утилизации.

Информация

ИНФОРМАЦИЯ содержит более подробные и полезные указания по обращению с Вашим туалетом.

1.5 Ограничение ответственности

Все данные и указания в этом руководстве по эксплуатации разработаны с учётом действующих норм и предписаний, а также современного технического уровня.

Dometic оставляет за собой право на изменение изделия в любой момент, осуществляемое в интересах совершенствования изделия и его безопасности.

Dometic не несёт ответственности за ущерб вследствие:

несоблюдения руководства по эксплуатации

использования не по назначению

применения неоригинальных запчастей

изменений и вмешательства в устройство

1.6 Гарантия

Выполнение гарантийных обязательств осуществляется в соответствии с европейской директивой 44/1999/EC и нормами конкретной страны. По вопросам гарантии и по вопросам сервиса обращайтесь к нашей сервисной службе. На неисправности, вызванные неправильной эксплуатацией, гарантия не распространяется. Любое изменение устройства или использование запчастей, не являющихся оригинальными запасными частями Dometic, а также несоблюдение руководства по установке и эксплуатации, влечёт за собой утрату гарантии и исключение ответственности по претензиям.

1.7 Сервисная служба

Dometic предлагает услуги сети сервисного обслуживания по всей Европе. Адреса авторизованных сервисных центров Вы найдете в интернете на нашей странице www.dometic.com. При контактах с сервисной службой всегда указывайте модель, код продукта, серийный номер и при необходимости код MLC! Данная информация приведена на типовой табличке туалета. Мы рекомендуем записать эти данные в соответствующих полях на титульной странице руководства по эксплуатации.

1.8 Запасные части

Запчасти можно заказывать на наших сервисных предприятиях по всей Европе.

В Германии запчасти можно также получить, обратившись в Dometic Call Center:

телефон [phone]

факс [phone]

1.9 Экологическая информация

Использование гигиенических аксессуаров

При использовании гигиенических аксессуаров Вам следует учитывать инструкцию по использованию на их упаковке.

Утилизация

Для обеспечения утилизации упаковочных материалов, пригодных к переработке, их следует доставить на местные пункты сбора вторсырья. Устройство необходимо передать на соответствующее предприятие по утилизации, которое обеспечит реализацию компонентов, пригодных для переработки и вторичного использования, и должным образом утилизирует остатки.

1.10 Гигиенические аксессуары Dometic

Серия «Dometic CARE» от компании Dometic предлагает высококачественные гигиенические аксессуары для Вашего туалета. Эти продукты помогают сделать пользование Вашим туалетом более комфортным и гигиеничным, приобрести их можно в магазине аксессуаров.

1 2 3

4 5 6

Рис. 1

Dometic Power CARE предотвращает восприятие газов и неприятных запахов до четырех дней, а также препятствует образованию налета в резервуаре для фекалий.

Продается во флаконах или в таблетках.-

Dometic Special CARE ■ 2

Dometic Special CARE - это экологически чистый гигиенический аксессуар, предотвращающий появление неприятных запахов до четырех дней, а также препятствующий образованию налета в резервуаре для фекалий.

Dometic Extra CARE ■ 3

Dometic Extra CARE - это добавка для сливной воды, пригодная для любых пластиковых поверхностей. Dometic Extra CARE улучшает туалетный слив, очистку унитаза, а также защищает резиновые прокладки. Он также обеспечивает приятный запах после спуска воды.

Dometic Quality CARE ■ 4

Dometic Quality CARE - это мощное чистящее средство для любых унитазов из пла-

стика или керамики. Dometic Quality CARE быстро растворяет пятна. Просто распылите Dometic Quality CARE в унитазе и под его краями, оставьте на короткое время для воздействия и удалите при помощи щетки.

Dometic Tank CARE ■ 5

Высокоэффективная добавка для регулярной очистки и ухода за резервуаром для фекалий, устраняет органические и неорганические отложения с внутренних стенок и деталей резервуара.

Dometic Comfort CARE ■ 6

Специальная быстрорастворимая туалетная бумага для домашнего комфорта:

быстрорастворимая-

предотвращает засоры-

двухслойная-

особо мягкая -

облегчает опорожнение резервуара для- фекалий

1.11 Декларация соответствия

2.0 Указания по безопасности

2.1 Использование по назначению

Данный туалет предназначен для установки и эксплуатации в автодомах.

2.2 Ответственность пользователя

Лица, обслуживающие этот кассетный туалет, должны обладать навыками безопасного обращения и знать указания из настоящего руководства по эксплуатации. Детям разрешается пользоваться туалетом без надзора только в том случае, если им объяснили правила безопасного обращения и риски неправильного обращения.

2.3 Использование гигиениче- ских аксессуаров

Перед использованием гигиенических средств при использовании и очистке туалета необходимо учитывать указания по использованию на их упаковке.

ОСТОРОЖНО!

Гигиенические аксессуары следует хранить в месте, недоступном для детей.

2.4 Техническое обслуживание, проверка и ремонт туалета

Работы по техническому обслуживанию, проверке и ремонту должны осуществляться специалистами.

Исключение

П. 4.12.1. Снятие кассетного уплотнителя

3.0 Описание модели

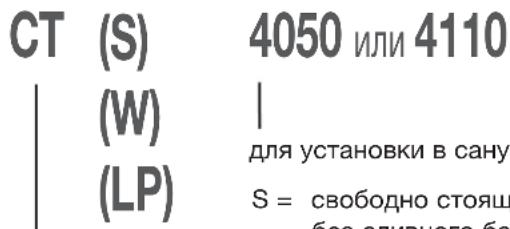

3.1 Обозначение модели

Пример:

CT (S) 4050 или 4110 (W) | (LP) | для установки в сану S = свободно стоящ бес оперного бо

для установки в санузле

S = свободно стоящий, без сливного бачка, с консолью

W = свободно стоящий, с интегрированным сливным бачком, с консолью

LP = низкопрофильный, с низкой консолью

Кассетный туалет (Cassette Toilet)

Кассетный туалет СТх 4xxx состоит из туалета, фиксированно устанавливаемого в транспортном средства, и съемной кассеты на колесиках, которая служит резервуаром для фекалий. Доступ к кассете снаружи осуществляется через дверцу. В зависимости от модели, туалет получает сливную воду из резервуара, интегрированного в корпус, либо из резервуара чистой воды транспортного средства.

Поставка данной модели возможна в четырех исполнениях:

СТ 4xxx, свободно стоящий, без резервуара для воды, без консоли

CTS 4xxx, свободно стоящий, без резервуара для воды, с консолью

CTW 4xxx, свободно стоящий, с резервуаром для воды в консоли

CTLP 4xxx, свободно стоящий, без резервуара для воды, с низкой консолью

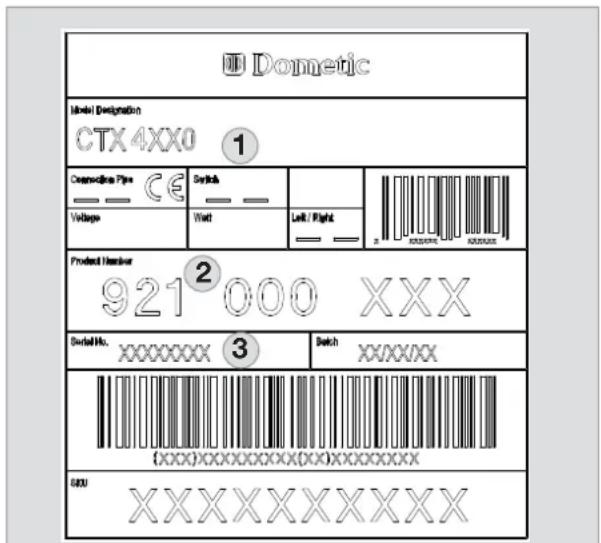

3.2 Типовая табличка туалета

Типовая табличка содержит все важные данные. На ней обозначены: наименование модели, код продукта и серийный номер. Эти данные потребуются Вам при всех контактах с сервисным центром или при заказе запчастей. Типовую табличку Вы найдете в корпусе для кассеты после удаления кассеты.

1 Номер модели
2 Код продукта
3 Серийный номер

3.3 Технические данные

Напряжение питания: 12 В постоянного тока

Потребление тока: макс. 2 А

с внутренним

насосом, макс. 5 А

с внешним насосом.

Габариты: см. сведения

в инструкции по

установке

Рабочая температура: От 0 °C до + 50 °C

3.4 Разъяснение компонентов

1 2 3 4 5 6 7 8 9 10 11

Рис. 3

1 Индикатор уровня заполнения / Слив (контрольная панель управления)
2 Консоль
3 Съемное сиденье
4 Керамический унитаз
5 Задвижка опорожнения унитаза
6 Корпус для кассетного резервуара для фекалий
7 Резервуар свежей воды (опция)
8 Сливной патрубок
9 Вентиляционная кнопка для слива
10 Выдвижная ручка (кассетный резервуар на колесиках)
11 Техническая дверца

4.0 Использование туалета

4.1 Очистка

Перед первым использованием туалета мы рекомендуем очистить туалет внутри и снаружи.

Используйте мягкую салфетку и слегка тёплую воду с мягко действующим чистящим средством.

Затем сполосните поверхности чистой водой.

ОСТОРОЖНО!

Чистящие средства для туалета не должны содержать хлор или спирт!

i

Для регулярной чистки унитаза Dometic предлагает Вам чистящее средство «Dometic Quality CARE» из серии «Dometic CARE» (см также указания в разделе 1.10) - эффективное чистящее средство, специально адаптированное для Вашего туалета.

4.2 Подготовка резервуара для фекалий

Перед первым использованием туалета:

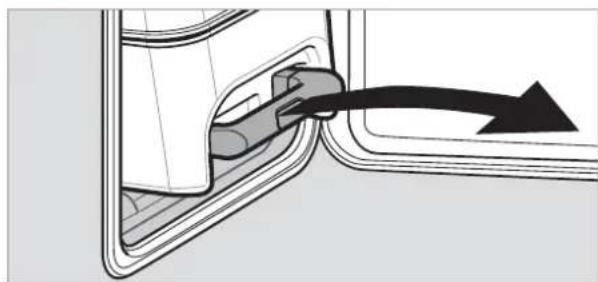

Откройте техническую дверцу.

Разблокируйте кассетный резервуар, отжав предохранитель вверх.

Вытяните кассетный резервуар до упора и полностью удалите его.

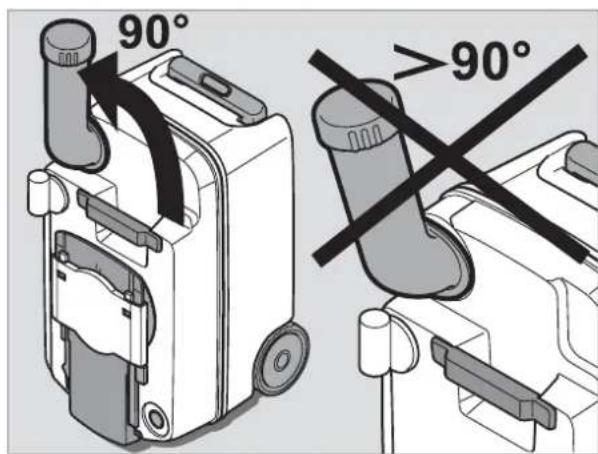

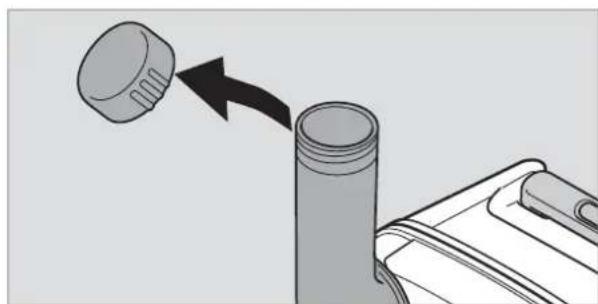

Установите кассетный резервуар вертикально и поверните сливной патрубок на 90° вверх. Удалите крышку.

90° >90°

Рис. 6

ОСТОРОЖНО! Не поворачивайте патрубок более чем на 90°, иначе он может отсоединиться.

Добавьте через патрубок небольшое количество Dometic Power CARE или Dometic Special CARE в соответствии с инструкцией по применению (см. также указания в разделе 1.10) в кассетный резервуар.

Dometic

Рис. 8

Установите кассетный резервуар обратно и задвиньте его внутрь до упора.

Следите за тем, чтобы резервуар задвигался легко. Не применяйте силу!

Блокировка резервуара автоматически срабатывает при установке его на место. Тем не менее, следует проверить надежность установи кассетного резервуара.

Закройте и заблокируйте техническую дверцу.

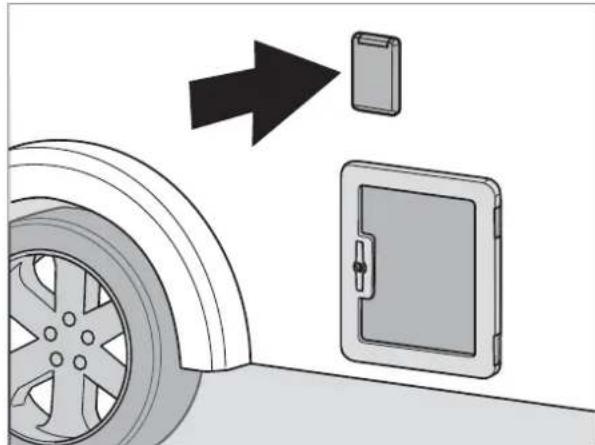

4.3 Наполнение резервуара свежей воды

Заполняйте резервуар свежей воды через наполнительный штуцер снаружи транспортного средства. Количество зависит от используемого резервуара (интегрированный резервуар у моделей CTW 4xxx, опции у моделей CTS 4xxx и CTLP 4xxx).

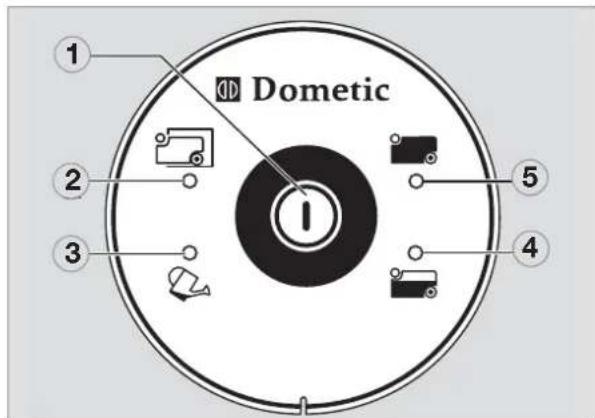

4.4 Контрольная панель управления

Dometic 1 2 3 4 5

Рис. 10

1 Кнопка «Слив воды»
2 Индикатор «Кассетный резервуар удален»
③ Индикатор «Наполните резервуар свежей воды»*
4 Индикатор «Кассетный резервуар заполнен на 3/4»
5 Индикатор «Кассетный резервуар заполнен»

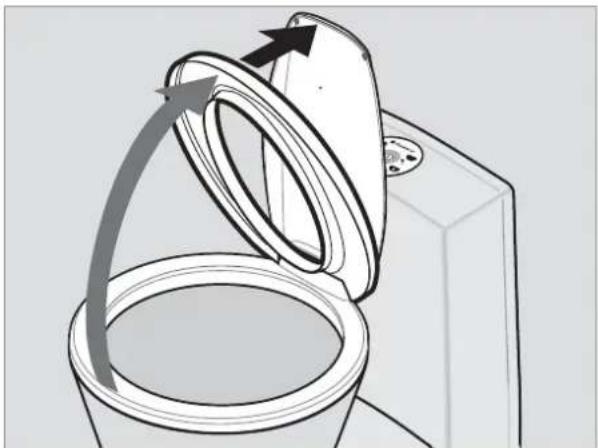

4.5 Пользование туалетом

При поднятии сиденья оно фиксируется в положении 2/3. Если сиденье необходимо откинуть дальше, примените легкое дополнительное усилие.

Вытяните задвижку (2) вперед.

Во время пользования задвижка должна оставаться открытой.

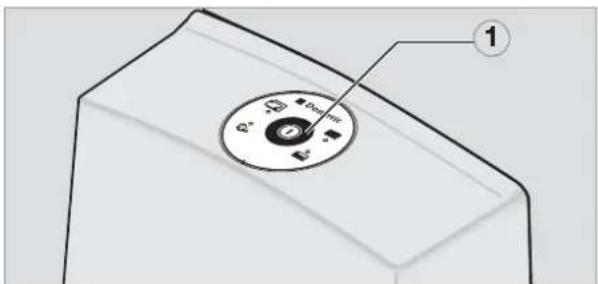

Перед использованием пустите немного воды в унитаз. Для этого нажмите на кнопку слива (1).

1 CD/DVD

Рис. 13

После использования повторно нажмите на кнопку слива (1).

Закройте задвижку (2).

4.6 Опорожнение кассетного резервуара для фекалий

Опорожните кассетный резервуар для фекалий, когда загорится светодиодный индикатор уровня заполнения.

Ёмкость кассетного резервуара составляет 19 л. Когда загорится индикатор (4) (Рис. 10), резервуар наполнен примерно на 75 %. Это означает, что осталось лишь небольшое число использований.

Удалите кассетный резервуар в соответствии с инструкциями из раздела «4.2».

Доставьте резервуар в ближайший пункт утилизации.

У кассетного резервуара есть встроенные колесики и выдвижная ручка. Для разблокировки ручки нажмите на кнопку (1) в центре ручки. Вытяните ручку до упора.

Чтобы вернуть ручку в исходное положение, нажмите на кнопку разблокировки ручки и задвиньте ручку обратно в кассету.

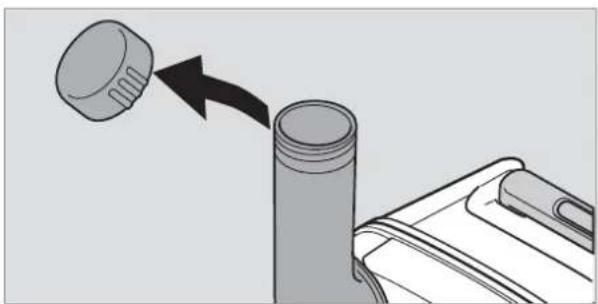

Установите кассетный резервуар вертикально и поверните сливной патрубок вверх. Удалите крышку.

ОСТОРОЖНО!

Не поворачивайте патрубок более чем на 90°, иначе он может отсоединиться.

90° >90°

Рис. 15

ОСТОРОЖНО!

Не подвергайте кассетный резервуар сильной тряске.

Не следует очищать кассетный резервуар изнутри с помощью очистителя высокого давления.

Это может поплавок индикатор уровня заполнения.

Держите кассетный резервуар за ручку (2) одной рукой, а второй рукой удерживайте резервуар за задвижку (3), чтобы при опорожнении Вы могли нажать на кнопку вентиляции (1).

Нажимайте на кнопку вентиляции только тогда, когда сливной патрубок направлен вниз! Резервуар опорожняется равномерно и без брызг.

После опорожнения тщательно промойте кассетный резервуар водой. Затем подготовьте резервуар к дальнейшей эксплуатации в соответствии с инструкциями из раздела «4.2», прежде чем установить его обратно в туалет.

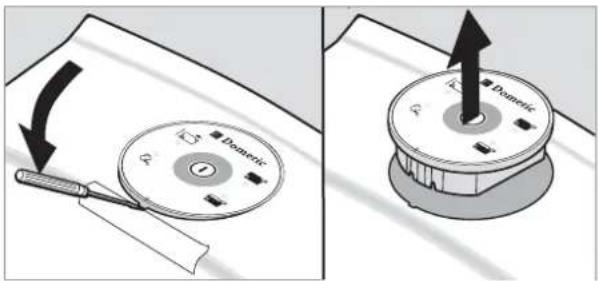

4.7 Замена предохранителя в блоке управления

ОСТОРОЖНО!

Перед началом необходимо отключить питание!

Приподнимите блок управления с помощью подходящего инструмента, а затем вытяните его из консоли или из стены. Предохранитель (Рис. 19, автомобильный предохранитель 7,5 А) находится с нижней стороны.

4.8 Зимний режим работы

Вы можете использовать кассетный туалет и зимой, пока туалет находится в незамерзающей зоне.

Если это не так, то удалите воду из резервуара свежей воды, опорожните кассетный резервуар и водопровод подачи свежей воды. Это поможет избежать повреждений от замерзания (см. также «4.9 Вывод из эксплуатации»).

ОСТОРОЖНО!

Не используйте средства для предохранения от замерзания. Такие средства могут повредить кассетный туалет.

4.9 Вывод из эксплуатации

Если Вы хотите вывести туалет из эксплуатации на продолжительное время, то полностью опорожните резервуар свежей воды и водопроводную систему.

Очистите туалет с помощью Dometic Quality CARE.

Нажимайте на кнопку слива до тех пор, пока в водопроводе не останется воды.

Затем опорожните кассетный резервуар и тщательно промойте его. Не закрывайте сливной патрубок, чтобы дать кассетному резервуару просохнуть.

4.10 Размещение туалетного сиденья

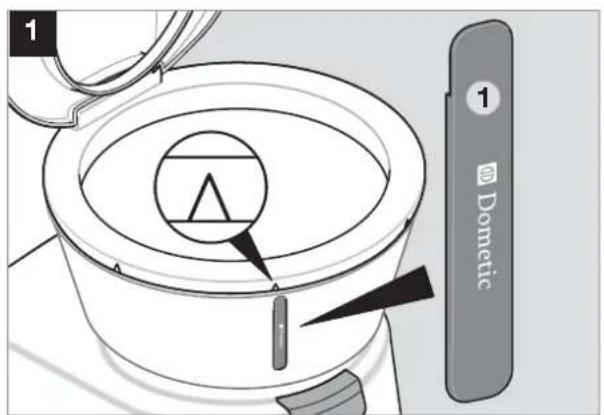

4.11 Снятие туалетного сиденья

1 Инструмент / аксессуар=

4.12 Техническое обслуживание

Регулярно очищайте все прокладки туалета и кассетного резервуара.

При частом использовании производите очистку ежемесячно.

Смазывайте уплотняющую прокладку (1) (Рис. 30) с помощью жира или спрея на силиконовой основе. Задвижка остается подвижной.

Мы рекомендуем:

Жир: OKS ⑧ 1110

Спрей: OKS ^® 1111

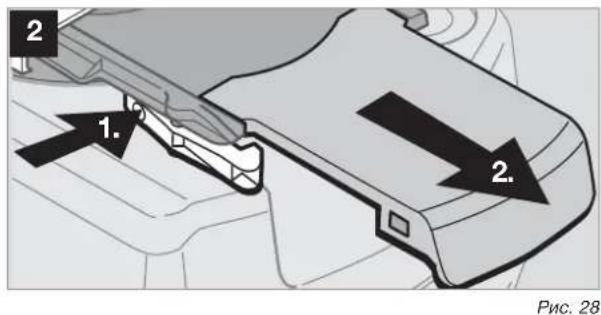

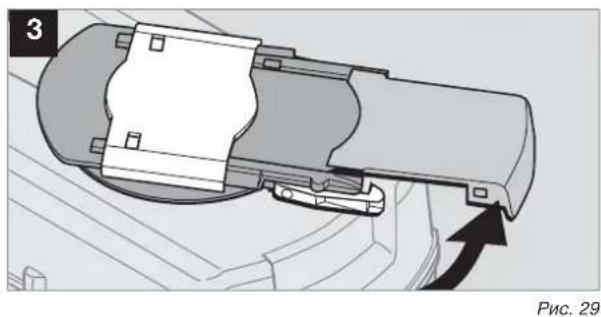

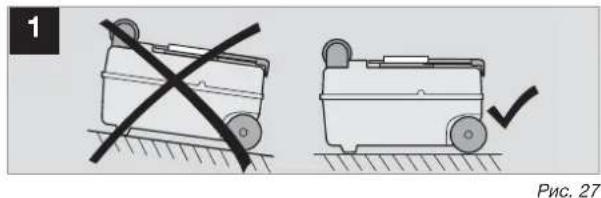

4.12.1 Снятие кассетного уплотнителя

Удалите кассетный резервуар и установите его на прочную основу. Полностью удалите задвижку, как показано на рисунках. Уплотняющую прокладку теперь можно удалить, очистить или заменить.

1 Рис. 27

2 1. 2. Рис. 28

4.12.2 Установка кассетного уплотни- теля

Если необходимо заменить кассетный уплотнитель, при установке уплотнителя следует обратить особое внимание на абсолютно правильную посадку уплотняющей прокладки. Уплотняющая прокладка должна прилегать равномерно.

Уплотняющая прокладка должна рав- номерно прилегать к краям отверстия, потому что в ином случае возможна негерметичность и тугой ход задвижки.

В конце установите накладное кольцо.

4.13 Устранение неисправностей

Неисправность Возможная причина Способ устранения
Слив не работает. Неисправен предохранитель. Заменить предохранитель		(см. гл. 4.8)При повторном возникновении проблемы следует проверить электрические соединения и электропроводку!
Кассета не герметична. Износилась уплотняющая про-кладка.		Заменить уплотняющую про-кладку на задвижке (см гл. 4.2.1).
Не работает индикатор уровня заполнения.	Поплавок застрял в кассете или заблокирован туалетной бумагой.	Очистить поплавок в кассете.(Не использовать очиститель высокого давления!)

Instrukcja obsługi
