KÄYTTÖOHJE CTLP 4110 DOMETIC

FI Kasetti-WC Käyttöohje

Kasetti-WC matkailuajoneuvoihin

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Merkitse tiedot tähän:

Mallinumero ....

Tuotenumero ....

Sarjanumero ....

1.1 Johdanto 4
1.2 Tähän ohjeeseen liittyvää 4
1.3 Tekijänoikeudet 4
1.4 Käytettyjen symbolien mekitys 4
1.5 Vastuunrajoitus 5
1.6 Takuu 5
1.7 Asiakaspalvelu 5
1.8 Varaosat 5
1.9 Ympäristönsuojelu 5
1.10 Dometic-saniteettikemikaalit 6
1.11 Vaatimustenmukaisuusvakuutus 6

2.0 Turvaohjeet 7

2.1 Määräystenmukainen käyttö 7
2.2 Käyttäjän vastuu 7
2.3 Saniteettikemikaalien käyttö 7
2.4 WC:n kunnostus- ja tarkastustyöt 7

3.0 Malliseloste 8

3.1 Tuotemalli 8
3.2 WC:n tyyppikilpi 8
3.3 Tekniset tiedot 8
3.4 Käymälän osat 9

4.0 Valmistelevat toimenpiteet 10

4.1 Puhdistus 10
4.2 Kasettijätesäiliön valmistelu 10
4.3 Huuhteluvesisäiliön täyttö 11
4.4 Valvonta- ja käyttöpaneeli 11
4.5 Käymälän käyttö 12
4.6 Jätesäiliön tyhjennys 12
4.7 Käyttöpaneelin sulakkeen vaihto 14
4.8 Talvikausi 14
4.9 Käytöstä poisto 14
4.10 WC-kannen asennus 15
4.11 WC-kannen irrottaminen 15
4.12 Huolto 16
4.12.1 Kasettitiivisteen irrotus.... 16
4.12.2 Kasettitiivisteen asennus 16
4.13 Häiriötilojen poisto 18

1.0 Yleistä

1.1 Johdanto

Dometic kasetti-WC on onnistunut hankinta. Olemme vakuutteina siitä, että tämä matkakäymälä täyttää asiakkaiden vaativimmatkin toiveet. Se edustaa korkeaa laatutasoa ja tehostaa energian ja resurssien säästöä koko elinkaarensa ajan - alkaen valmistusvaiheesta, läpi koko käyttöiän aina hävitykseen ja kierrätykseen saakka.

1.2 Tähän ohjeeseen liittyvää

Perehdy tähän käyttöohjeeseen huolellisesti, ennen kuin otat käymälän käyttöön.

Ohjeesta löytyvät kaikki tarpeelliset tiedot käymälän asianmukaiseen käyttöön. Erityisen tärkeitä ovat turvaohjeet. Toiminta- ja käsittelyohjeiden noudattaminen on tärkeää käymälän luotettavan toiminnan kannalta ja suojaa sitä paitsi vaurioilta. Varmista, että olet ymmärtänyt ohjeet, ennen kuin ryhdyt minkäänlaisiin toimenpiteisiin.

Säilytä ohjeet huolellisesti käymälän välittö-mässä läheisyydessä niin, että ne ovat aina tarpeen tullen käytettävissä.

1.3 Tekijänoikeudet

Tässä ohjeessa ilmoitetut tiedot sekä sen teksti ja kuvitus on suojattu tekijänoikeuslain sekä teollisten suojaoikeuksien nojalla.

Tätä ohjetta tai osia siitä ei saa jäljentää, kopioida tai hyödyntää muutoin ilman Dometic GmbH:n, Siegen, kirjallista suostumusta.

1.4 Käytettyjen symbolien merkitys

Varoitustekstit

Varoitustekstit tunnistaa niihin liittyvistä symboleista. Teksteistä selviää mahdollinen vaara ja sen vakavuusaste.

Varoitustekstejä on aina noudatettava tarkkaan. Ne on laadittu käyttäjien suojaksi sekä ehkäisemään laitevaurioita.

VARO!

VARO viittaa mahdolliseen vaaratilanteeseen, joka voi johtaa lievään tai keskiasteiseen tapa- turmaan, mikäli annettuja ohjeita ei noudateta.

VARO!

VARO ilman turvasymbolia viittaa mahdolliseen vaaratilanteeseen, joka voi johtaa laitevaurioihin, mikäli annettuja ohjeita ei noudateta.

Ympäristönsuojelu

YMPÄRISTÖSYMBOLI viittaa laitteen käsittelyyn ja hävittämiseen liittyviin hyödyllisiin tietoihin.

Info

INFO viittää käymälän käyttöön liittyviin hyödyllisiin lisäohjeisiin.

1.5 Vastuunrajoitus

Kaikki tämän käyttöohjeen sisältämät tiedot ja ohjeet on laadittu voimassa olevat määräykset ja standardit sekä tekniikan taso huomioon ottaen. Dometic pidättää oikeudet ilman ennakkoilmoitusta muutoksiin, joilla tähdätään tuotteen parantamiseen ja sen turvallisuuden tehostamiseen.

Dometic ei vastaa mahdollisista vaurioista seuraavissa tapauksissa:

Jos käyttöohjetta ei ole noudatettu

Jos laitetta on käytetty määräysten vastaisesti

Jos laitteessa on käytetty muita kuin alkuperäisiä varaosia

Jos laitteeseen on tehty rakenteellisia muutoksia

1.6 Takuu

Takuutapauksiin ja niiden käsittelyyn pätevät EU-direktiivi 44/1999/EY sekä maakohtaiset säännökset. Takuuta ja huoltoa koskevissa kysymyksissä pyydämme ottamaan yhteyttä asiakaspalveluun. Häiriöt, jotka johtuvat vääristä käyttötavoista, eivät kuulu takuun piiriin. Jos laitteeseen tehdään muutoksia tai siinä käytetään muita kuin alkuperäisiä Dometic-varaosia tai jos asennus- ja käyttöohjeita ei noudateta, valmistajan myöntämä takuu raukeaa, jolloin kaikki vastuuvaateet ovat poissuljettuja.

1.7 Asiakaspalvelu

Dometic-huoltoverkosto kattaa kaikki Euroopan maat. Valtuutetut huoltopisteet löytyvät internetosoitteesta www.dometic.com. Kun otat yhte-yttä asiakaspalveluun, ilmoita malli, tuotenumero, sarjanumero ja tarvittaessa myös MLC-koodi. Tiedot löytyvät käymälän tyyppikilvestä. Edellä mainitut tiedot on hyvä kirjoittaa käyttöohjeen etusivulla olevaan niille varattuun kenttään.

1.8 Varaosat

Varaosia voi tilata kaikista Dometic-asiakas-palvelupisteistä.

Saksassa varaosia voi tilata myös Dometic Call Center -puhelinpalvelusta:

Puhelin 0180 53 66 384

1.9 Ympäristönsuojelu

Saniteettikemikaalien käyttö

Saniteettikemikaaleja käytettäessä pyydämme noudattamaan niiden pakkauksessa annettuja ohjeita.

Materiaalien kierrätys

Jotta kierrätettävät materiaalit todella päätyvät uusiokäyttöön, ne tulee viedä kierrätysmateriaalin keräyspisteeseen. Kun laite viedään keräyspisteeseen, kierrätyskelpoinen materiaali johdetaan sieltä uusiokäyttöön ja loput hävitetään jätehuoltomääräyksiä noudattaen.

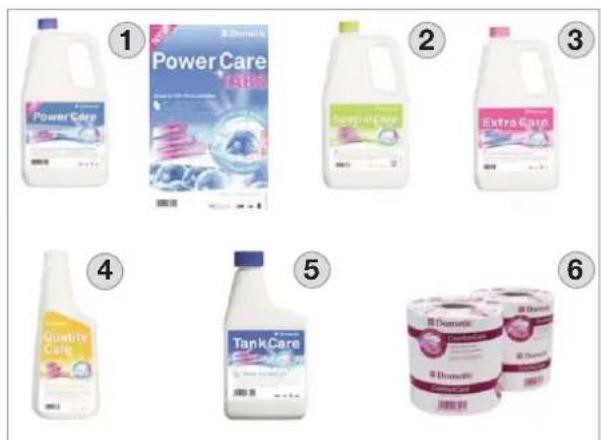

1.10 Dometic-saniteettikemikaalit

Dometic CARE - sarja koostuu laadukkaista WC-saniteettikemikaaleista. Nämä jälleen-myyntilikkeissä tarjolla olevat tuotteet tehostavat WC:n hoitoa ja hygieniaa.

Dometic Power CARE peittää epämiellyttävät hajut jopa neljän päivän ajan ja ehkäisee samalla karstan muodostumisen kasettijätesäiliöön.

Saatavana nestemäisenä tai tabs-tiivisteenä.-

Dometic Special CARE 2

Dometic Special CARE on ympäristöystävällinen saniteettikemikaali, joka peittää epämiellyttävät hajut jopa neljän päivän ajan ja ehkäisee karstan muodostumisen kasettijätesäiliöön.

Dometic Extra CARE 3

Dometic Extra CARE pannaan huuhteluve- teen, se soveltuu kaikille muovipinnoille. Dometic Extra CARE tehostaa WC:n huuhte- lua ja sen puhdistusta sekä suojaa kumitiivis- teitä. Lisäksi se on miellyttävän tuoksuinen.

Dometic Quality CARE puhdistaa tehokkaasti sekä muoviset että keraamiset WC-kulhot. Dometic Quality CARE poistaa myös tahrat lyhyessä ajassa. Suihkuta Dometic Quality CARE -sumutetta WC-kulhoon ja sen reunan alle, anna vaikuttaa lyhyen aikaa ja harjaa lopuksi pois.

Dometic Tank CARE 5

Erittäin tehokas kemikaali jätesäiliön säännölliiseen puhdistukseen ja hoitoon, poistaa orgaanisen ja anorgaanisen karstan säiliön sisäseinämistä ja sen muista osista.

Dometic Comfort CARE 6

Nopeasti hajoava erikois-wc-paperi kemialli- siin käymälöihin:

hajoaa nopeasti -

estää näin tukokset -

2-kerroksinen-

• erittäin pehmeä
• helpottaa jätesäiliön tyhjennystä

1.11 Vaatimustenmukaisuus- vakuutus

Dometic GROUP

2.1 Määräystenmukainen käyttö

Käymälä on suunniteltu asennettavaksi asuntovaunuihin, matkailuautoihin ja muihin vastaaviin vapaa-ajan ajoneuvoihin.

2.2 Käyttäjän vastuu

Kaikkien kasettikäymälää käyttävien on perehdyttävä sen toimintaan ja tutustuttava WC:n käyttöohjeeseen. Lapsia on opastettava WC:n käytössä ja varoitettava heitä vääränlaisesta käytöstä aiheutuvista vaaroista; vasta sitten lapset saavat käyttää WC:tä yksin.

2.3 Saniteettikemikaalien käyttö

Saniteettikemikaalien käyttöohjeisiin on perehdyttävä, ennen kuin niillä ryhdytään puhdistamaan WC:tä.

VARO!

Saniteettikemikaalit on säilytettävä pai-kassa, missä ne eivät ole lasten ulottu-villa.

2.4 WC:n kunnostus ja tarkastustyöt

Huolto- ja kunnostustyöt ovat paras teettää ammattitaitoisella henkilöllä

Poikkeus

kohta 4.12.1.

Kasettijätesäiliön tiivisteen irrotus

3.0 Malliseloste

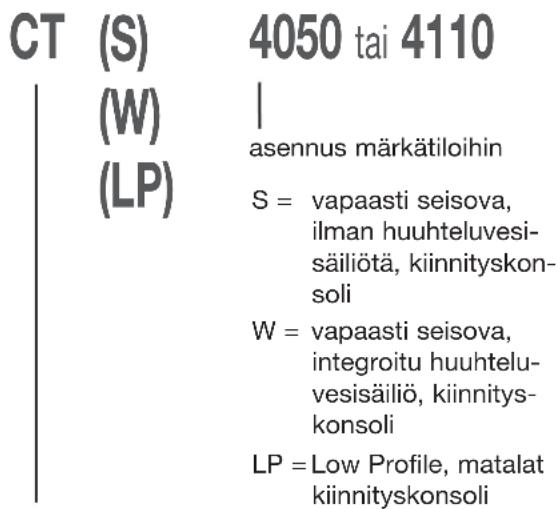

3.1 Tuotemalli

Esimerkki:

Kasetti-WC (Cassette Toilet)

Kasetti-WC CTx 4xxx käsittää ajoneuvoon kiinteästi asennettavan WC-istuimen ja irrotet-tavan, pyörillä varustetun kasettimallisen jäte-vesisäiliön. Kasettijätesäiliö otetaan pois autosta ulkoa päin. Mallista riippuen WC:hen kuuluu joko oma huuhteluvesisäiliö tai vesi otetaan ajoneuvon vesitankista.

Saatavana neljä eri malliversiota:

CT 4xxx, vapaasti seisova, ilman huuhteluvesisäiliötä, ilman kiinnityskonsoleja

CTS 4xxx, vapaasti seisova, ilman huuhteluvesisäiliötä, kiinnityskonsolit

CTW 4xxx, vapaasti seisova, huuhteluvesisäiliö konsolien varassa

■ CTLP 4xxx, vapaasti seisova, ilman huuhteluvesisäiliötä, matalat konsolit

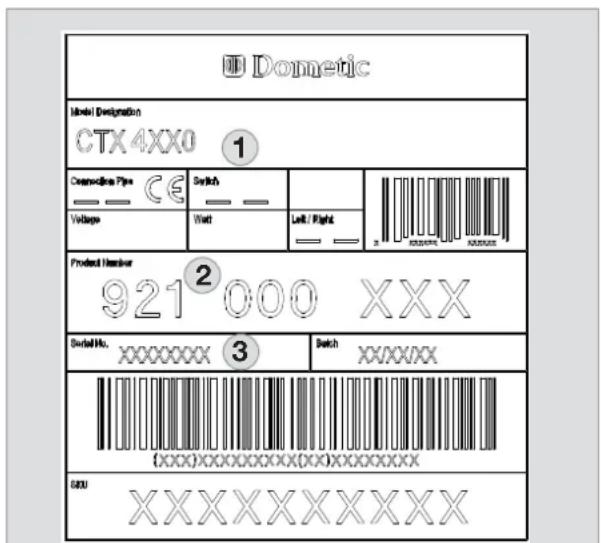

3.2 WC:n tyyppikilpi

Tyyppikilvessä on annettu kaikki tärkeät tuotekohtaiset tiedot. Voit katsoa siitä tuotemallin, tuotenumeron ja sarjanumeron. Nämä tiedot ovat tarpeen aina kun otat yhteyttä asiakaspalveluun tai tilaat varaosia. Tyyppikilpi on kasettijätesäiliön suojakaapin sisäpuolella.

Käyttöjännite: 1 2 V D

Virrantarve: kork. 2 A yhdysrak. pumpulla, kork. 5 A erillisellä pumpulla.

Mitat: ks. asennusohjeessa ilmoitetut tiedot

Käyttölämpötila: 0 °C ... + 50 °C

3.4 Käymälän osat

Domestic ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 10 11

Kuva 3

1 Täyttätasonäyttö / huuhtelu (valvonta- ja käyttöpaneeli)
2 Kiinnityskonsoli
3 Irrotettava istuinrengas
4 Keraaminen WC-kulho
5 WC-kulhon tyhjennysaukon liukukansi
6 Kasettijätesäilion suojakotelo
7 Huuhteluvesisäiliö (optio)
8 Tyhjennysaukko
9 Ilmanpoistonuppi tyhjennystä varten
10 Irrotettava kahva (kasettijätesäiliö liikkuu pyörillä)
11 Huolto-ovi

4.0 Käymälän käyttö

4.1 Puhdistus

Ennen kuin WC otetaan käyttöön, suositamme puhdistamaan sen sisältä ja ulkoa.

Käytä pehmeää liinaa ja haaleaa vettä, jossa on mietoa pesuainetta.

Huuhtele pinnat sen jälkeen puhtaalla vedellä.

VARO!

Käymälän puhdistukseen ei saa käyttää klooria tai alkoholia sisältäviä aineita!

i

WC:n säännölliseen puhdistukseen suositamme Dometic Quality CARE -puhdistusainetta, joka sisältyy Dometic CARE -sarjaan (ks. myös kappaleessa 1.10 olevat ohjeet), se puhdistaa tehokkaasti ja on hellävarainen käymälän pinnoille.

4.2 Kasettijätesäilion valmistelu

Ennen käymälän ensimmäistä käyttökertaa:

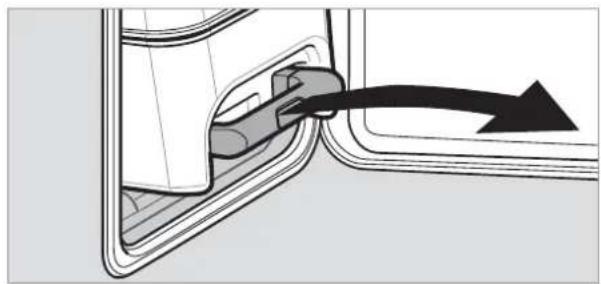

Avaa huolto-ovi.

Vapauta kasettisäiliö lukituksesta paina- malla lukkokahva ylöspäin.

Vedä kasettijätesäiliö äärimmäiseen etu-asentoon ja nosta se sitten pois paikaltaan.

Aseta säiliö pystysuoraan ja käännä sen tyhjennysputki noin 90° asteen verran ylös-päin. Irrota putkenpään kansi.

90° >90°

Kuva 6

VARO!

Tyhjennysputkea ei pidä kääntää yli 90° kulmaan, silloin se voi irrota.

Lisää säiliöön tyhjennysputken kautta pieni määrä Dometic Power CARE- tai Dometic Special CARE -saniteettinestettä (ks. ohjeet kohdasta 1.10).

Dometric

Kuva 8

Aseta kasettijätesäiliö takaisin paikalleen ja työnnä se sisään ääriasentoon saakka.

Katso, että säiliö liukuu helposti sisään. Varo työntämästä sitä väkivalloin!

Kun säiliö työnnetään sisään, se lukittuu itsestään paikalleen. Tarkista silti varmuuden vuoksi, että säiliö on lukituttunut.

Sulje ja lukitse huolto-ovi lopuksi.

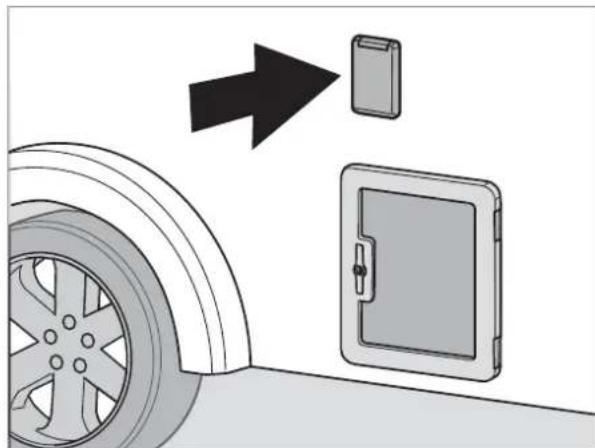

4.3 Huuhteluvesisäiliön täyttä- minen

Huuhteluvesisäiliö täytetään ulkoa päin, sen täyttöaukko on ajoneuvon kyljessä. Vesitankin vetoisuus riippuu käymälämallista (yhdysrakenteinen säiliö malleissa CTW 4xxx, optio malleissa CTS 4xxx ja CTLP 4xxx).

4.4 Valvonta- ja käyttöpaneeli

Dometic 1 2 3 4 5

Kuva 10

1 Huhtelunuppi
2 Näyttövalo: Kasettijätesäiliö poistettu
3 Näyttövalo: Täytä huuhteluvesisäiliö *
4 Näyttövalo:3/4 kasettijätesäiliöstä täynnä
5 Näyttövalo: Kasettijätesäiliö täynnä

* ei liitetä, jos vesi otetaan ajoneuvon vesisäiliöstä.

4.5 Käymälän käyttö

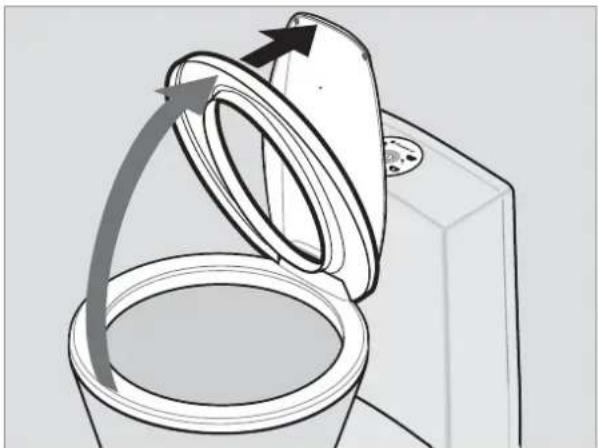

Kun WC-istuin nostetaan ylös, se lukittuu noin 2/3 auki-asentoon. Käytä hieman lisää voimaa, jos haluat työntää istuimen ja kan- nen aivan auki.

Vedä liukukantta (2) ulospäin.

Jätä se avoimeksi, kun käymälä on käytössä.

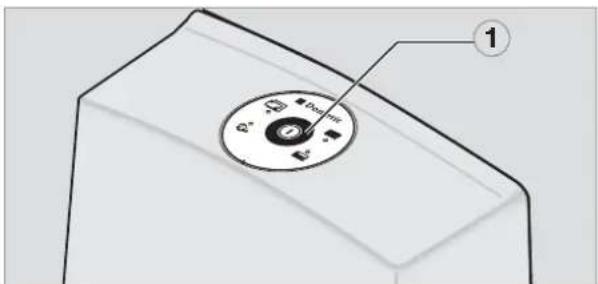

Laske ennen istuntoa WC-kulhoon pieni määrä vettä. Paina huuhtelunuppia (1).

1 CDVD

Kuva 13

Paina istunnon päätteeksi huuhtelunuppia (1) uudelleen, niin WC-kulhon huuhtelu toimii.

Sulje lopuksi liukukansi (2).

4.6 Kasettijätesäiliön tyhjennys

Kasettijätesäiliö on tyhjennettävä, kun täyttö- tason LED-valo syttyy.

Kasettijätesäiliön vetoisuus on 19 l. Kun näyttövalo (4) (kuva 10) syttyy, noin 75 % säiliöstä on täynnä. Sen jälkeen WC:tä saa käyttää enää vain pari, kolme kertaa.

Ota kasettijätesäiliö pois paikaltaan kuten kohdassa 4.2 selostettu.

Tyhjennä jätesäiliö ko. tarkoitukseen sopivassa jätehuoltopisteessä.

Kasettijätesäiliö liikkuu pyörillä ja siinä on ulosvedettävä kahva. Vapauta kahva luki-tuksesta kahvan keskellä olevasta nupista (1). Vedä kahva ulos ääriasentoon.

Kahva liukuu takaisin paikalleen, kun siinä olevaa nuppia painetaan uudelleen ja kahva työnnetään sisään.

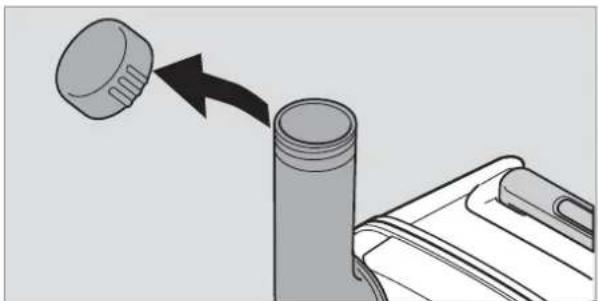

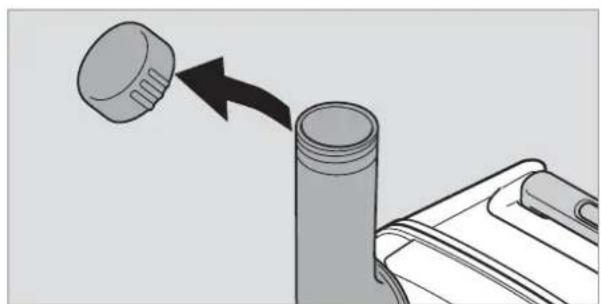

Aseta kasettisäiliö alustalle pystysuoraan ja käännä sen tyhjennysputki ylös. Irrota putkenpään kansi.

VARO!

Tyhjennysputkea ei pidä kääntää yli 90° kulmaan, silloin se voi irrota.

90° >90°

Kuva 15

VARO!

Kasettijätesäiliötä ei pidä ravistella voimakkaasti.

Kasettijätesäiliötä ei saa puhdistaa sisäl- täpäin korkeapainepesurilla.

Silloin sisäpuolella oleva täyttötasonäytön uimuri voi vioittua.

Pidä toisella kädellä säiliötä paikallaan kahvasta (2) ja ota toisella kädellä kiinni liukukannesta (3) niin, että voit tyhjennyksen aikana painaa ilmanpoistonuppia (1).

Paina ilmanpoistonuppia vasta sitten, kun tyhjennysputki on alaspäin! Silloin jätesäiliö tyhjenee tasaisesti ja roiskumatta.

Huuhtele tyhjä jätesäiliö lopuksi perusteellisesti vedellä. Ennen kuin asetat jätesäiliön takaisin paikalleen, toimi kuten kohdassa 4.2 selostettu.

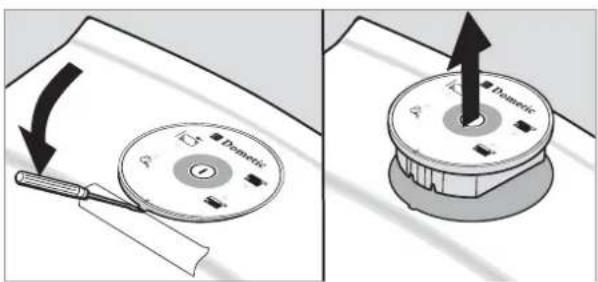

4.7 Käyttöpaneelin sulakkeen vaihto

VARO!

Muista sitä ennen katkaista virta!

Kohota käyttöpaneelia sopivalla työkalulla hie-man ja vedä se sitten pois paikaltaan seinästä / kiinnityskonsolista. Sulake (kuva 19, ajoneu-vosulake 7,5 A) on paneelin alapinnalla.

Kasetti-WC:tä voi käyttää myös talvioloissa edellyttäen että WC ja kasettijätesäiliö on sijoitettu niin, etteivät ne voi jäätyä.

Muussa tapauksessa kasettijätesäiliö sekä huuhteluvesitankki ja sen tuloputki on tyhjennettävä ennen talven tuloa. Näin vältetään jää- tymisestä aiheutuvat vauriot (ks. 4.9 Käytöstä poisto).

VARO!

Pakkasnesteitä ei saa käyttää. Ne voivat syövyttää kasettijätesäiliötä.

4.9 Käytöstä poisto

Ennen pitempiaikaisia käyttötaukoja WC:n huuhteluvesitankki ja sen putkisto on tyhjennettävä kokonaan.

Puhdista WC Dometic Quality CARE -puh-distusnesteellä.

Paina huuhtelunuppia, kunnes putkistosta ei enää tule vettä.

Tyhjennä sitten myös kasettijätesäiliö ja huuhtele se sisältä perusteellisesti. Jätä tyhjennysaukko auki, jotta jätesäiliö pääsee kuivumaan sisältä.

4.10 WC-kannen asennus

Kuva 22
1 Työkalut / tarvikkeet=

WC:n ja kasettijätesäiliön kaikki tiivisteet on puhdistettava säännöllisesti.

Jos käymälä on tiheässä käytössä, tiivisteet on hyvä puhdistaa kerran kuukaudessa.

Käsittele tiiviste (1) (kuva 30) silikonipitoisella rasvalla tai spraylla. Silloin liukukansi avautuu vaivatta.

Suositus:

Rasva: OKS ^® 1110

Spray: OKS 1111

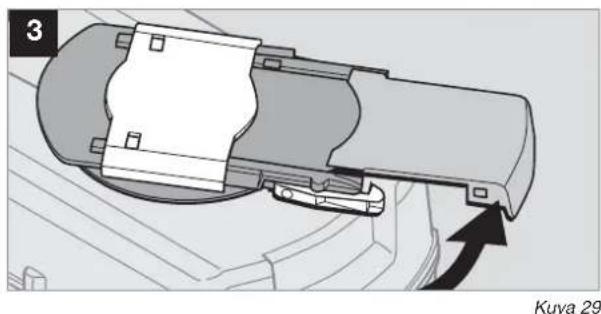

4.12.1 Kasettijätesäilion tiivisteen irrotus

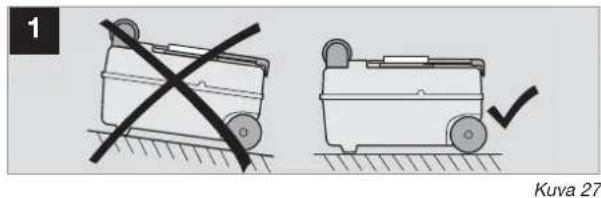

Vedä kasettijätesäiliö pois paikaltaan ja aseta se tukevalle alustalle. Irrota liukukansi kokonaan kuten oheisissa kuvissa esitetty. Nyt tii-visteen voi irrottaa ja puhdistaa tai vaihtaa kokonaan uuteen.

1 Kuva 27

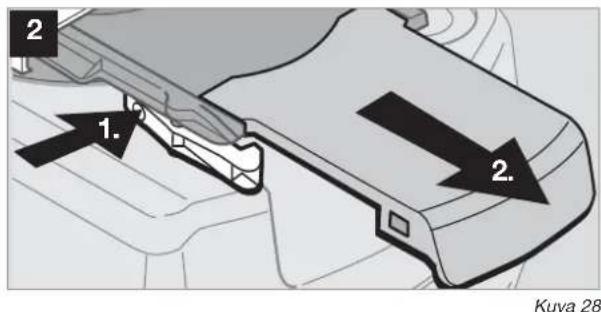

1. 2. 2. Kuva 28

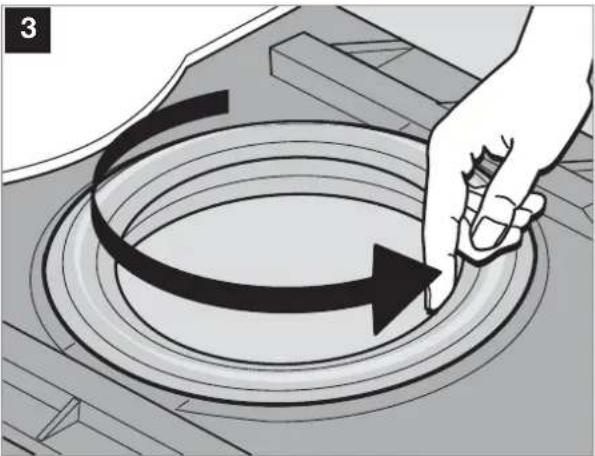

4.12.2 Kasettitiivisteen asennus

Mikäli kasettisäiliön tiiviste on uusittava, katso, että uusi tiiviste tulee tarkalleen oikeaan asentoon. Tiivisteen on tultava tasaisesti tiivistyspintaa vasten.

Tiivisteen on oltava aukossa tasaisesti paikallaan, koska luistikansi voi muutoin vuotaa tai takertaa.

4.13 Häiriötilojen poisto

Häiriö Mahdollinen syy Apukeino
Huuhtelu ei toimi enää. Sulake on viallinen. Vaihda uusi sulake (ks. kapp. 4.8)		Jos vika toistuu uudelleen, on tar-kastettava sähköjohdot ja -liitän-nät!
Kasetti vuotaa. Tiiviste on kulunut. Vaihda luistiin uusi tiiviste (ks.		kapp. 4.2.1).
Täyttötasonäyttö puuttuu. Kasettisäillön sisällä oleva uimuri on juuttunut kiinni tai on WC-paperin peitossa.		Puhdista kasetinsisäinen uimuiri.(Suurpainepesuria ei saa käyt-tää!)
