Producttype	Automatische acculader
Merk	Hella
Model	10 Automatic
Referentie	8ES 004 417-...
Ingangsspanning	230 V +10%, 50 Hz
Nominale laadstroom	5/7 A (rekenkundig) / 8/10 A (effectief)
Compatibele accuspanning	12 V
Maximale accucapaciteit	100 Ah
Accutype	Startaccu's, VP, boten, grasmaaiers, enz.
Beschermingen	Automatische stroomonderbreker (overbelasting, kortsluiting, omkering van polariteit)
Gewicht	2,5 kg
Behuizingsmateriaal	Zelfdovend slagvast plastic
Werklicht	5 W met schakelaar
Zekering	230 V, 15 A
Beschermingsklasse	II (geïsoleerd, goedgekeurd GS/TUV)
Ontstoorderingsgraad	N volgens DIN 0875
Laadkarakteristiek	Wa, e
Onderhoud	Houd ventilatieopeningen vrij, bescherm tegen vocht
Veiligheid	Koppel de accu los voor het laden, gebruik in een geventileerde ruimte

Veelgestelde vragen - 10 Automatic Hella

Welk type accu kan ik laden met de Hella 10 Automatic?

Deze lader is ontworpen voor 12 V accu's met een maximale capaciteit van 100 Ah, met name auto-, boot-, startaccu's, evenals die van grasmaaiers of heggenscharen.

Hoe sluit ik de lader correct aan?

Sluit de rode klem aan op de positieve pool (+) en de zwarte klem op de negatieve pool (-). Als de accu in het voertuig zit, koppel dan eerst de negatieve kabel van de accu los.

Wat te doen als de stroomonderbreker tijdens het laden uitschakelt?

Wacht enkele ogenblikken en schakel de stroomonderbreker weer in. Als het uitschakelen zich herhaalt, kan dit wijzen op een defecte accu of kortsluiting. Ga niet verder met laden.

Kan ik de lader permanent aangesloten laten?

Ja, de lader is automatisch en handhaaft de lading zonder overladen. Bij stroomuitval kan er echter een omgekeerde stroom van 0,12 A (0,5 A met lamp aan) optreden. Koppel de lader los als u deze niet gebruikt.

Hoe controleer ik de laadstatus van de accu?

Gebruik een zuurmeter om de dichtheid van het zuur te meten. Een waarde van 1,28 duidt op een volle accu, 1,21 half leeg, en 1,14 extreem leeg.

Waarom neemt de laadstroom niet af?

Dit kan betekenen dat de accu defect is (interne kortsluiting of versleten platen). Stop met laden en laat de accu controleren.

Wat zijn de indicatieve laadtijden?

Voor een accu van 36 Ah: ongeveer 7 uur (5 uur effectief); 44 Ah: 9 uur (6 uur); 60 Ah: 12 uur (9 uur); 80 Ah: 16 uur (11 uur). Deze tijden zijn afhankelijk van de begintoestand.

Kan ik een onderhoudsvrije accu opladen?

Ja, maar volg strikt de instructies van de accufabrikant. Open de doppen niet als de accu verzegeld is.

Hoe vervang ik de zekering van de lader?

De zekering is een model 230 V - 15 A. Volg het schema in de handleiding om bij de zekeringhouder te komen en vervang deze door een identieke zekering.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik de lader in een goed geventileerde ruimte (explosiegevaar). Voorkom waterspatten. Draag een veiligheidsbril en was onmiddellijk contact met zuur met zeepsop.

GEBRUIKSAANWIJZING 10 Automatic Hella

1.1 Alleen 12-V accu's tot een maximale capacititeit van 100 Ah, zoals auto, booten starteraccu's, alsmede accu's uitelektrische apparatuur (b.v. heggenscharen en grasmaaiers), kuren worden opgeladen.

Let erop, dat accu's alleen in geventileerde ruimtes mogen worden opgeladen (explosiegevaar door vorming van knalgas).

1.2 Om de acculader gegen beschadi gingen te beschemmen, moet het volgende in acheit worden genomen:

• de acculader Niet bloatstellen aan spatwater en de ventilationspleten bij het laden vrijhonden;
• de accu-lader nicht in een vochtige ruimte en Niet op een verwarmde ondergrond zetten.
• Het werklampje mag nicht als ontladingslamp worden gebruikt.

2.0 Technische gevens

Laadstroom: 5/7 A aritmetisch, voor 8/10 A effektiet

Netspanning: 230V + 10% 50Hz Spanningsverbruik: 115 W/168 W

Beveiligingsoort: IP 30

Beveilingsklasse: II gelsoleerd, GS/TUV-goedgeke urd

Ontstoring: N volgens DIN 0875

Automatische zekering: beveiligung gegen overbelasting, verkeerde aansluiting en kortsluiting

Gewicht: 2,5 kg

Laadkenmerk: Wa, e

Huis: slagvast, zelfdovend kunststof huis met twee kabelvakken.

Werklamp: 5 W gloeilamp en schakelaar

3.0 Voorbereiden van de accu

3.1 Massakabel (-) van de minpool afnemen.

3.2 Afsluitdoppen van de accu afnemen. Attentie: accuzuur is zeer agressief. Zuurspatten op de huid of op de kleding direkt met vloeibare zoep behandelen en aansluitend met veel water naspoelen.

Zijn er zuurspatten in de ogen gekomen, direkt met water spoelen (ca. 15 minutes lang) en direkt een arts raadplegen.

3.3 Het vloeistofpeil van de accu controlleren en - indien nodig gedestilleerd water bijvullen. De vloeistof moet ca. 1 cm. boven de platen staan. Bij onderhoudsvrije accu's de betreffende aanwijzingen van de fabrikant volgen.

4.0 Aansluiten van de acculader

4.1 Controller, of de accuspanning en de spanning van de accu-lader overeenkomen. De accu-lader is alleen geschikt voor 12-V accu's.

4.2 Aansluitkabels van de accu-lader met de polen van de accu verbinden.

Attentie: de rode kabel op de pluspool (+) en de zwarte kabel op de minpool (-) van de accu aansluten (indien de accu in de auto worden geladen, de massakabel van de accu loshalen om eventuele beschadigingen en het boisnet te vermijden.

4.3 Nadat de accu is aangesloten, de stekker (eurostekker) in het stopkontakt, 230V,50Hz steken, en de schakelaar power op het symbol, I' stellen.

5.0 Het opladen van de accu

5.1 Alleen intakte accu's opladen. De laadtild is afhankelijk van de laadtoestand van de accu.

Laadtijd Accucapacitet in Ah bij lege accu 5 A (7 A)

Laadtijd bij lege accu:

36 Ah accu's ca. 7 (5) uur
44 Ah accu's ca. 9 (6) uur
60 Ah accu's ca. 12 (9) uur
80 Ah accu's ca. 16 (11) uur

5.2 De effektieve waarde (bovenste schaal) geeft de maximale capaciteit van de accu-lader aan. De arithmetische waarde (onderste schaal) geeft de werkelijkke stroom aan, die voor het opladen van de accu dient.

5.3 Met het toenemen van de laadtijd wordt de laadstroom minder. Dit houdt in, dat er nog meer een geringe laadstroom voor het opslaan van de spanning (bufferschakeling) worden doorgeven. Door de automatische laadstroomregulering kan de accu Niet worden overladen.
5.4 De laadtoestand van de accu kan door het meten van de zuurgraad worden gemeten.

Attentie: accuzuur is zeer agressief!

De Waarde van de zuurgraad:

1,28=accugeladen
1,21 = accu half geladen
1,14= accu leeg

5.5 Accu's, wear bij de laadstroom Niet terugloopt, zich defekt (kortsluiting in de cellen, of een hoge leeftijd van de accu).

6.0 Bijzondere aanwijzingen

6.1 De verilgheidsschakelaar beschermt het apparat regarden overbelasting, kortsluiting en verkeerde aansluiting. De verilgheidsschakelaar要去 bij een laadstroom groter dan 8 A in werkig treden, om gelerkrichter, laad-elektronika en transformator gegen schade te beschermen. De tijd dat de verilgheidsschakelaar uitschakelt kan afhankelijk van de mate van overbelasting verzillend zich.
6.2 Indien bij een uiterst ver ontladen accu, ook in de 8 A-stand de veiligheidsschakelaar uitschakelt, dient deze opniewe to worden ingeschakeld. Schakelt de veiligheidsschakelaar cervolgens weeer uit, dan het laden nieth erhalen. De oorzaak hiervoor kan een defekte accu zich.

6.3 Door stroomuitval, verwijderen van de netstekker ofuitgeschakelde veiligheidsschakelaar worden door de vastgeklemde acculader een terugloopstroom van ca. 0,12 A aan de accu ontrokken.
Bij ingeschakeld werklampje bedraagt\ deze terugloopstroom ca. 0,5 A. Door de\ terugloopstroom kan de accu worden\ ontladen!
Om dit te voorkomen, moet de acculader van de accu worden afgesloten.
Elektronische laadautomaat voor veilig continugebruik.
De elektronika schakelt de laadstroom uit, zodra de maximale spanning in de cellen is bereikt.

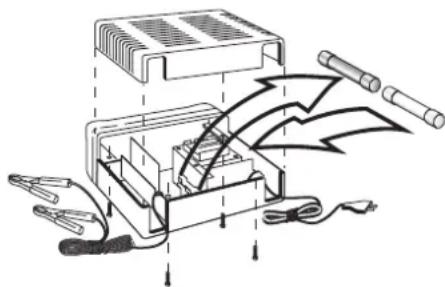

6.4 Verwisselen van de zekering (zekering 230 V - 15 A) volgens afbeelding.
