MANUAL DE USUARIO 10 Automatic Hella

Instrucciones para el manejo del cargador de bateria Hella

(Hella Charger 10 automatico)

N° de pedido Hella 8ES 004 417-

1.0 Sectores de aplicacion del cargador de baterias

1.1 Unicamente peuvent recargarse baterias a 12V con una capacité maxima de 100 Ah, como baterias de arranque para automóviles, embarcaciones o baterías para otros aparatos electricos (p.ej. tijeras de podar o corta-céspedes).

Se ruega prestar mucha atencion deargar las baterias unicamente en recintos bien ventilados, porque de lo contrario se correpelegro de explosiono por la formacionde gas detonante.

1.2 A fin de proteger el cargador de baterias se ha de observar loCEEjiente:

• Poner el cargador siempre a cubierto de las salpicaduras de agua ymantener libre las rendijas de ventilacion durante el proceso dearga.
• No depositar el cargador en recintos humedes ni sobre unfundamento caliente.
• La luz de trabajo no pueda ser usada como lámpara de descarga.

2.0 Datos技术和

Corriente nominal de cargo: 5/7 A aritméticas para 8/10 A efectivas

Tensión de la red:

230V + 10% ,50Hz

Energía absorbida:

115W/168W

Schnellladung:

(7A: 10 min/10min)

Modo de proteccion: IP 30

Clase de proteccion: Il aislamento de proteccion, con homologacion GS/TUV

Grado de parasitaje:

N según DIN 0875

Fusible automatico: protege contra sobrecargas, polaridad invertida y cortacircuitos

Peso:

2,5 kg

a r c a t e r i s t i c a d e carga: Wa, e

Carcasa: de plástico, a prueba de golpes, autoextinguible, con 2 casilleros para los cables

Lampara de trabajo: lampara de 5 W e interruptor

3.0 Preparación de la bateria

3.1 Desembornar el cable de masa del polo negativo (-) de la bateria.
3.2 Desenroscar los tapones de la bateria.

Atencion: el acido de la bateria es muy corrosivo. En caso de que salpique acido a la piel o a la ropa, lavarlo inmediamente con agua jabonosa y acto seguido enjuagarlo con agua abundante.

Si salpicae el acido a los ojos, enjuagar con agua inmediatamente (durante uno 15 Minutes) y a continua dirigirse a un medico.
3.3 Comprobar el nivel del liquido de la bateria y -si fuera necessario -reponerlo con agua destilada.El nivel del liquido ha de quedar a 1 cm aprox. por encima de las planchas de plomo.

Tratandose de baterias sin
mantimiento, seguir al pie de la letra las
instrucciones del fabricante.

4.0 Conexión del cargador de baterías

4.1 Controlar si la tension de la bateria y la tension dearga son identicas, ya que el cargador es apropiado unicolement para baterias de 12 V.
4.2 Conectar los bornes de connexion del cargador con los polos de la bateria.
Atencion: embarner el cable rojo al polo positivo (+) y el cable negro al negativo (-) de la bateria (si la bateria searga en el vehiculo,desembernar el cable negativo de la misma a fin de evaporar daños en la red de cables.
4.3 Tras haber practicado la connexion de la bateria, enchufar el enchufe de contacto a la red (enchufe estandarizzato) en una caja de enchufe de 230V - 50Hz y posicionar el conmutador power del cargador sobre el simbolo (I).

5.0 Carga de la bateria

5.1 Cargar únicamente baterías intactas. La duración de carga depende del estado de carga de la bateria.

Duración de Capacidad de la
carga para bateria en Ah
baterías =
descargadas 5 A (7 A)

Duración aprox. de carga:
Baterías de 36 Ah entre 7 (5) horas aprox.
Baterías de 44 Ah entre 9 (6) horas aprox.
Baterías de 60 Ah entre 12 (9) horas aprox.
Baterías de 80 Ah entre 16 (11) horas aprox.
5.2 El valor efectivo (escala superior) indica la potencia maxima del cargador. El valor aritmético (escala inferior) indica la corrente que efectivementarga la bateria.

5.3 Estando la bateria descargada, afluye gran corriente inicial (vease amperimetro). Según va aumento el tiempo dearga, disminuya paulatinamente la corriente dearga, de forma que solo afluye bajo corriente dearga a fin demantener la tensión (funcionamento en tampón). Gracias a la regulación automática de la corriente dearga, no pueda sobrecargarse la bateria.

5.4 El estado dearga de la bateria可以使 averigulaire, midiendo la densidad del acido con un sifon para acidos.

Atencion: el acido de la bateria es muy corrosivo!

Valor de las densidades del acido:

1,28 - bateria cargada
1,21 - bateria semicargada
1,14 - bateria descarga

5.5 En aquellas baterias, en las cuales la corriente de energia no refluya, existe un defecto en ellas, bien sea bajo a un cortocircuito en los elementos o a que la bateria ya es vieja.

6.0 Nota importante

6.1 El interruptor de proteccion protege el aparato contra sobrecargas, cortocircuitos en los bornes e invisiones de polaridad. Con una corriente de energia de ≥ 8A ,dicho interruptor interrupme la corriente a fin de evaporar daños en el rectificador, en la electrònica de energia y en el transformador. El tiempo de reacion del interruptor de proteccion para poderir segun la sobrecarga del aparato.
6.2 Si con una bateria muy descargada, el interruptor de proteccion se desconecta también en la etapa dearga de 8 A, volver a conectarlo. Si el interruptor de proteccion se desconecta repetidamente, no insistir en la carga, ya que el motivo de algo可以选择 deberse a una bateria defectuosa.

6.3 En caso de una interrupción de corriente, desconexión del interruptor de la red o del de protección, el cargador de bateria absorbe de la bateria conectada aprox. 0,12 A. Este valor asciende a 0,5 A estando conectada la luz de trabajo.

Par impeder esta, el cargador de bateriasdeferabesdemebornarsede la bateria.

Dispositivo electrónico de cargo automatica para un funciona continuo sin peligro.

El dispositivo electrónico desconecta el proceso dearga tan pronto se haya alcanzado la tension en la batería que da lugar a la formación de gas.

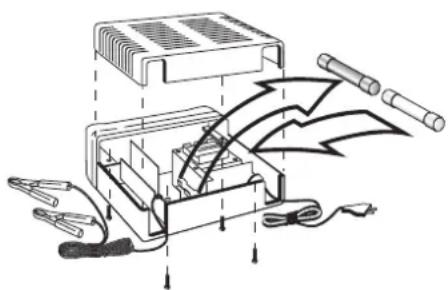

6.4 Practicar el cambio deFuse (fuseble 230V - 15A) conforme se indica en la ilustracion.
