Tipo di prodotto	Caricabatterie automatico
Marca	Hella
Modello	10 Automatic
Riferimento	8ES 004 417-...
Tensione di ingresso	230 V +10%, 50 Hz
Corrente di carica nominale	5/7 A (aritmetica) / 8/10 A (effettiva)
Tensione batteria compatibile	12 V
Capacità massima della batteria	100 Ah
Tipo di batterie	Batterie di avviamento, VP, barche, tosaerba, ecc.
Protezioni	Interruttore automatico (sovraccarico, cortocircuito, inversione di polarità)
Peso	2,5 kg
Materiale della custodia	Plastica antiurto autoestinguente
Lampada da lavoro	5 W con interruttore
Fusibile	230 V, 15 A
Classe di protezione	II (isolamento omologato GS/TUV)
Grado di soppressione dei disturbi	N secondo DIN 0875
Caratteristica di carica	Wa, e
Manutenzione	Mantenere liberi i fori di ventilazione, proteggere dall'umidità
Sicurezza	Scollegare la batteria prima della carica, utilizzare in un luogo aerato

Domande frequenti - 10 Automatic Hella

Che tipo di batteria posso caricare con il Hella 10 Automatic?

Questo caricabatterie è progettato per batterie da 12 V con capacità massima di 100 Ah, in particolare batterie per auto, barca, avviamento, nonché per tosaerba o cesoie.

Come collegare correttamente il caricabatterie?

Collegare il morsetto rosso al polo positivo (+) e il morsetto nero al polo negativo (-). Se la batteria è nel veicolo, scollegare prima il cavo negativo della batteria.

Cosa fare se l'interruttore scatta durante la carica?

Attendere qualche istante, quindi riattivare l'interruttore. Se lo scatto si ripete, potrebbe indicare una batteria difettosa o un cortocircuito. Non continuare la carica.

Posso lasciare il caricabatterie collegato in modo permanente?

Sì, il caricabatterie è automatico e mantiene la carica senza sovraccarico. Tuttavia, in caso di interruzione di corrente, potrebbe esserci una corrente inversa di 0,12 A (0,5 A con lampada accesa). Scollegare il caricabatterie se non lo si utilizza.

Come verificare lo stato di carica della batteria?

Utilizzare un acidimetro per misurare la densità dell'acido. Un valore di 1,28 indica una batteria carica, 1,21 a metà scarica, e 1,14 estremamente scarica.

Perché la corrente di carica non diminuisce?

Ciò può significare che la batteria è difettosa (cortocircuito interno o piastre usurate). Arrestare la carica e far controllare la batteria.

Quali sono i tempi di carica indicativi?

Per una batteria da 36 Ah: circa 7 h (5 h effettive); 44 Ah: 9 h (6 h); 60 Ah: 12 h (9 h); 80 Ah: 16 h (11 h). Questi tempi dipendono dallo stato iniziale.

Posso ricaricare una batteria senza manutenzione?

Sì, ma rispettare scrupolosamente le istruzioni del produttore della batteria. Non aprire i tappi se la batteria è sigillata.

Come sostituire il fusibile del caricabatterie?

Il fusibile è un modello 230 V - 15 A. Seguire lo schema nel manuale per accedere al portafusibili e sostituirlo con un fusibile identico.

Quali precauzioni di sicurezza devo prendere?

Utilizzare il caricabatterie in un luogo ben aerato (rischio di esplosione). Evitare spruzzi d'acqua. Indossare occhiali di protezione e lavare immediatamente qualsiasi contatto con l'acido con acqua e sapone.

MANUALE UTENTE 10 Automatic Hella

Istruzioni per l'uso del caricabatterie Hella

(Charger Hella 10 automatico)

1.1 Possonovenir ricaricate soltanto batterie a 12 V con capacita max. di 100 Ah, come batterie d'aviamento per auto ed imbarcazioni o batterie per altri dispositi vi (ad es. tagliasiepi e tosaerba).

Fare attenuation che le batterie vengano ricaricate in ambiente ben aerato (pericolo d'esplosioni per formazioni di gas)

1.2 Per la Buona conservazione del caricabatterie:
proteggerlo da spruzzi d'accua e tener sempre libero le fessure d'airazione.
- non tenerlo in luoghi troppo umidi o su superfici irradiani calore.
- La luce da lavoro non può essere usata come lampada di scarica.

2.0 Dati tecnici

Corrente di carica nominale: 5/7 amp. aritmetici per 8/10 amp. eff.

Tensione della rete:

230V+10%,50Hz

Assorbimento:

115 W/168 W

Schnellladung:

(7A: 10 min/10min)

Tipodi protezione: IP 30

Classe di protezione:

isolamento II,omologato GS/TUV

Grado di disturbo radio:

N secondo DIN 0875

Automatismo di sicurezza:

protezione contro sovraccarica, falsa polarizzazione e cortocircuito

Peso:

2,5 kg

Caratteristica di carica:

Wa, e

Carcassa:

materiale plastico antiurto e

autoestinguente con 2 attacchi cavi

Luce di lavoro:

lampadina 5 We commutatore

3.0 Preparazione della batteria

3.1 Staccare il cavo di massa dal cavo negativo (-) della batteria.
3.2 Togliere i tappi di chiusura della batteria.

Attenzione: L'acido della batteria è formente corroso; eventuali spruzzi sulla pelle o sul vestiario vanno subito trattati con sapone da bucato e, indi risciacquare con molta acqua. Per eventuali spruzzi negli occhi risciacquare subito accuramente e a lungo (circa 15 minuti) con acqua e interpellare poi un medico.

3.3 Controllare il livello del liquido nella batteria e, se necessario,aggiungere acqua distillata. Il livello dovrebbe essere 1 cm sopra le piastre. Per batterie senza manutenzione seguire le istruzioni del fabbricante della batteria.

4.0 Collegamento del caricabatterie

4.1 Assicurarsi che la tensione della batteria corrisponda alla tensione di carica dell'apparecchio poichè il caricabatterie è previsto soltanto per batterie 12 V.

4.2 Collegare i morsetti del caricabatterie con i poli della batteria. Attenzione: Cavo rozzo al polo positivo (+) e cavo nero al polo negativo (-). Se la batteria viene caricata sull'autoveicolo staccare l'attacco negativo per evitare eventuali danni all'impianto elettrico.
4.3 Effetuato il collegamento innestare la spina in una presa 230V50 Hz e posizonare il commutatore power sul symbolo (I).

5.0 Carica della batteria

5.1 Caricare sostanto batterie integre. Il tempo di carica dipende dallo stato di carica della batteria in oggetto.

Tempo di Capacità della
carica di batteria in Ah
batteria =
scarica 5 A (7 A)

Tempi di carica indicati:

battery 36 Ah

ca. 7 (5) ore tempo di carica batterie 44 Ah

ca. 9 (6) ore tempo di carica batterie 60 Ah

ca. 12 (9) ore tempo di carica batterie 80 Ah

ca. 16 (1 1) ore tempo di carica

5.2 Il valore effettivo (scalae superiore) indica la potenza massima del caricabatterie.

Il valore aritmetico (scala inferiore) indica la corrente effettiva che serve alla carica della batteria.

5.3 Con batteria quasi scarica fluisce all'inizio una corrente elevata (vedi amperometro). Con il trascorrere del tempo di carica la corrente si attenua,cisione vivo erogato un flusso ridotto per il mantenimento della tensione.Mediente il dispositorio di regolazione automatico la batteria non subisce sovraccarica,
5.4 Lo stato di carica della batteria può essere calcolo misurando la densità di acido con apposto densimetro. Attenzione: L'acido della batteria è formente corrosivo!

Valore delle densità di acido:

1,28 - batteria carica
1,21 - batteria semicarica
1,14 - batteria scarica

5.5 Nelle batterie, nelle quali la corrente di carica non ritorna vi è un difetto ad es. elemento in cortocircuito o batteria troppo vecchia.

6.0 Attenzione

6.1 L'interruttore di sicurezza protege l'apparecchio dai sovraccarichi, cortocircuiti e false polarità.
L'interruttore di sicurezza deve scattare con una corrente di carica maggiore a 8 A per proteggere opportunistamente il raddrizzatore, i componenti elettronici ed il trasformatore. Il tempo di reazione dell'interruttore di sicurezza potra essere differente a seconda del sovraccarico applicato all'apparecchio.
6.2 Qualora l'interruttor di sicurezza scattasse, con una batteria molto scarica,anche alla posizione 8 A, occorrer asinserirlo nuovamente. In caso di ripetutiscatti dell'interruttore di sicurezza non si insistita nella carica. La causa cui assere infatti dovuta ad una batteria difettosa.

6.3 In caso di interruzione di corrente della rete, disinserimento dell'interruttore generale o scatto dell'interruttore di sicurezza, si avrà, con appearechio collegato, un riflusso di corrente alla batteria di ca. 0,12 A.
Questo riflusso sare ancort più elevato, ca. 0,5 A, qualora sua insertitaanche la luce di lavoro.
Per impedire ciò, il carica-batterie dovrebbe venir staccato alla batteria.
Dispositivo elettronico automatico di carica per funzionamento continuo sensa rischi.
Il disposito elettronico disinserisce la carica non appena viene raggiunta la tensione di ebollizione gas della batteria.

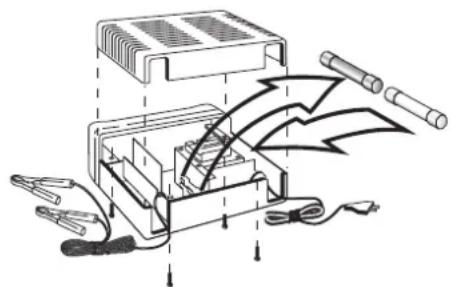

6.4 Procedure alla aostituzione del fusible (fusible 230 V - 15 A) come da figura.
