10 Automatic - Akkulaturi Hella - Ilmainen käyttöohje ja opas

Tuotetyyppi	Automaattinen akkulaturi
Merkki	Hella
Malli	10 Automatic
Viite	8ES 004 417-...
Syöttöjännite	230 V +10%, 50 Hz
Nimellislatausvirta	5/7 A (aritmeettinen) / 8/10 A (tehollinen)
Yhteensopiva akkujännite	12 V
Akun maksimikapasiteetti	100 Ah
Akkutyypit	Käynnistysakut, VP, veneet, ruohonleikkurit jne.
Suojaukset	Automaattinen katkaisin (ylikuormitus, oikosulku, napaisuuden vaihto)
Paino	2,5 kg
Kotelon materiaali	Iskunkestävä itsestään sammuva muovi
Työvalo	5 W kytkimellä
Sulake	230 V, 15 A
Suojaluokka	II (GS/TUV-hyväksytty eristys)
Häiriönpoiston taso	N standardin DIN 0875 mukaan
Latausominaisuus	Wa, e
Huolto	Pidä tuuletusaukot vapaina, suojaa kosteudelta
Turvallisuus	Irrota akku ennen latausta, käytä tuuletetussa tilassa

Usein kysytyt kysymykset - 10 Automatic Hella

Minkä tyyppisiä akkuja voin ladata Hella 10 Automaticilla?

Tämä laturi on suunniteltu 12 V akuille, joiden enimmäiskapasiteetti on 100 Ah, erityisesti auto-, vene-, käynnistysakuille sekä ruohonleikkureiden tai oksasakseleiden akuille.

Kuinka kytken laturin oikein?

Kytke punainen napa positiiviseen (+) napaan ja musta napa negatiiviseen (-) napaan. Jos akku on ajoneuvossa, irrota ensin akun negatiivinen kaapeli.

Mitä tehdä, jos katkaisin laukeaa latauksen aikana?

Odota hetki ja kytke katkaisin uudelleen päälle. Jos laukeaminen toistuu, se voi tarkoittaa viallista akkua tai oikosulkua. Älä jatka latausta.

Voinko jättää laturin pysyvästi kytkettynä?

Kyllä, laturi on automaattinen ja ylläpitää latausta ilman ylilatausta. Sähkökatkon sattuessa voi kuitenkin esiintyä 0,12 A:n käänteisvirtaa (0,5 A lampun ollessa päällä). Irrota laturi, jos et käytä sitä.

Kuinka tarkistan akun lataustilan?

Käytä happomittaria happotiheyden mittaamiseen. Arvo 1,28 tarkoittaa ladattua akkua, 1,21 puoliksi tyhjää ja 1,14 erittäin tyhjää.

Miksi latausvirta ei vähene?

Tämä voi tarkoittaa, että akku on viallinen (sisäinen oikosulku tai kuluneet levyt). Lopeta lataus ja tarkistuta akku.

Mitkä ovat arvioidut latausajat?

36 Ah:n akulle: noin 7 h (5 h tehollinen); 44 Ah: 9 h (6 h); 60 Ah: 12 h (9 h); 80 Ah: 16 h (11 h). Nämä ajat riippuvat alkutilasta.

Voinko ladata huoltovapaan akun?

Kyllä, mutta noudata ehdottomasti akun valmistajan ohjeita. Älä avaa tulppia, jos akku on suljettu.

Kuinka vaihdan laturin sulakkeen?

Sulake on malli 230 V - 15 A. Noudata ohjeen kaaviota päästäksesi sulakepesään ja vaihda se vastaavaan sulakkeeseen.

Mitä turvallisuustoimenpiteitä minun on noudatettava?

Käytä laturia hyvin ilmastoidussa tilassa (räjähdysvaara). Vältä veden roiskumista. Käytä suojalaseja ja pese välittömästi kaikki happokosketus saippuavedellä.

KÄYTTÖOHJE 10 Automatic Hella

Akkulaturin Hella Charger 10 Automatic käytöohje

Hella-tilausnummer 8ES 004 417-

1.0 Akkulaturin kayttokohteet

1.1 Ainoastaan 12V-akkujen lataukseen, maksimiteholtaan 100 Ah, kuten ajoneuvo-, vene- ja kaynnistinakut sekamuiden laitteiden akut (esim. puutarhakoneet ja ruohonleikkurit).

Akkujen lataaminen on suoritettava hyvin tuuletetuissa tiloissa (rajahdysvaara kaasunmuodostuksen vuoksi).

1.2 Akkulaturin suojaamiseksi on huomioitava seuraavat seikat:

• Suojaa akkulaturi roiskevedeltä. Akkulaturin ilmarakoja ei saa peittä.
• Akkulaturia ei saa käyttaa kosieissa tiloissa eikä sitä saa asettaa lammitetylle alustalle.
  Työvaloa ei saa käyttaa purkauslamppuna.

2.0 Tekniset tiedot

Latausvirta: 5/7 A aritmeettinen, 8/10 A efektiivinen

Verkkojannite: 230V + 10% 50Hz

Tehontarve: 115 W/168 W

Sujoausluokka: Il suojaeristetty

Radiohäriösujoa: N/DIN 0875

Turvakytkenta (automaattisulake): Sujoya ylikuormitusta, vaaraa navoitusta ja oikosulkua vastaan.

Paino: 2,5 kg

Latauskayra: WA, e

Kotelo: Iskunkestavaa, itsestann sammuvaa muovia. Kotelossa kaksi kaapeliin sailytyslokeroa.

Työvalo:
5 W:n polttimo ja kytkin

3.0 Akun valmisteluvaieheet

3.1 Irrota maajto akun miinusnavasta (-).
3.2 Avaa akun kennojen tulpat. Huom!. Akkuhappo on voimakkaasti syovyttava. Jos sita joutuu iholle tai vaatteisiin, se on heti pestavsaippualiuoksella ja huuhdeltava runsaalla vedellä. Jos happoa joutuu silmiin, on heti huuhdeltava runsaalla vedellä (n. 15 min.) ja kaannytava valittomasti laakärin puoleen.
3.3 Tarkista akun nestepinta ja tayta
tarvittaessa tislatulla vedellä. Nestepinnan
tulee olla noin 1 cm lyijlevyjen
yläpuolella. Mikäliku on ns.
huoltovapaa akku, noudata
akunvalmistajan vastaavia ohjeita.

4.0 Akkulaturin kytkenta

4.1 Tarkista, etta akkujannite ja latausjannite ovat samat. Akkulaturi on tarkoitetu vain 12V-akkujen lataamiseen.
4.2 Yhdistä akkulaturin liittimet akun napoihin. Huam!.Punainen liitantäjohto akun plusnapaan (+) ja musta akun minusnapaan (-) .Jos lataat autossa kinni olevaa akkua,irrota akun miinusliitanta vahinkojen valttamiseksi.
4.3 Akkuun kytkemisen jälkeen aseta verkkopistoke (Europistoke) pistorasiaan, 230 V - 50 Hz ja kännä kytkin asentoon I".

5.0 Akun lataus

5.1 Alā lataa viallisia akkuja. Latausaika riippuu akun lataustilasta.

Purkautuneen Akun teho Ah
akun =
latausaika 5A (7 A)

Akkujen latausaikojen noin-arvot:

36 Ah akut noin 7 (5) tuntia
44 Ah akut noin 9 (6) tuntia
60 Ah akut noin 12 (9) tuntia
80 Ah akut noin 16 (11) tuntia

5.2 Efektiven arvo (ylempi asteikko) ilmoittaa laturin maks. tehon. Aritmeetinen arvo (alempi asteikko) ilmoittaa latauksen todellisen virran.

5.3 Ladattaessa tyhjäa akkua on alkulatausvirta suuri (ks. ampeerimittaria). Latauksen edetess a latausvirta pienenee, ts. latur syottaa vain yllapitovirta (impulssilataus). Lataaus automatikan ansiosta akku ei yilataudu.
5.4 Akun latautumistilan saa selville mittaamalla happomittarilla akun happopitoisuus. Huom!. Akkuhappo on voimakkansti syoyyttav!

Happopitoisuuksen arvot:

1,28 - akku taysin ladattu
1,21 - akku puoliksi ladattu
1,14 - akku tyhja

5.5 Mikäli akku ei ota vastaan latausta, syynä saattaa olla esimerikiki akun ylikäisyss tai että yksi kennoista on oikosulussa.

6.0 Huomioitavaa!

6.1 Suojakytkin suojaa laturia ylikuormitukselta, oikosululta ja napojen vaarinkytkennalt. Suojakytkimen taytyla laeta latausvirran ollesa ≥ 8A jotta lasasuntaaja, latauslaite ja muuntaja suojataan hairiollt. Suojakytkimen toiminta-aika saattaa vaihdella kuormituksen mukaan.
6.2 Mikäli erittän tyhjaakkua ladattaessa suojakytkin laukeaa latausvirran ollessa 8 A, on suojakytkin kytkettäv uudelleen paalle. Suojakytkimen lauetessa jatkuvasti lataustoiminta on lopetettava. Syynä saattaa olla vialinen akku.

6.3 Sahkokatkoksen, verkkokytkimen poiskytkeytymisen tai suojakytkimen laukeamisen aikana akusta virtaa laturin noin 0,12 A:n paluuvirta.

Täm paluuvirta nousee noin 0, 5 A:han työvalon ollessa kytkettynä. Akku voi purkautua paluuvirran johdosta.

Tāmān estāmiseksi laturi on irrotettava akusta.

Automaatinen lataausautomatikka vaarattomaan pitkäikaiskäytöön

Elektroniikka kytkee irti latauksen kun akun kennojen maks. kaasuantumisjannite on saavutetu.

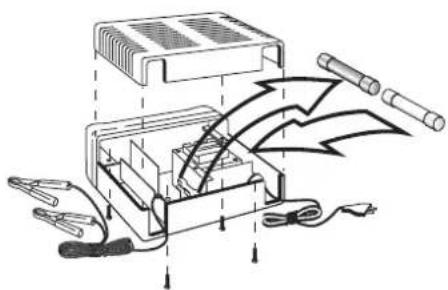

6.4 Sulakkeen vaihto (sulake 250 V15 A) kuvan mukaan.

Hella KG Hueck & Co. D-59552 Lippstadt

460570-02/05/00
