GEBRUIKSAANWIJZING GA7021 MAKITA

NL Haakse slijpmachine Gebruiksaanwijzing

E Esmeriladora angular Manual de instructiones

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Asvergrendeling

2. Superflens

3. Binnenflens 78

4. Aan/uit-schakelaar

5. Binnenflens

6. Luchtuitlaatopening

7. Vergrendelhendel

8. Borgmoersleutel

9. Luchtinaatopening

10. Beschemkap

11. Schuurschijf

12. Collector

13. Schroef

14. Rubberen rugschijf

15. Isolerend uiteinde

16. Kussenblokkast

17. Komvormige draadborstel

18. Koolborstel

19. Moer

20. Schijfvormige draadborstel

21. Koolborsteldop

22. Hendel

23. Doorslijpschijf of diamantschijf

24. Schroevendraier

25. Borgmoer

26. Schijf met een verzonken middengat

27. Beschermkap voor doorslijpschijf of diamantschijf

28. Buitenflens 78

TECHNISCHE GEGEVENS

Model GA7020 GA7020S GA7021 GA9020 GA9020S
Diameter van schijf met een verzonken middengat	180 mm 230 mm
Max. schijfdikte 6,5 mm
Asschroefdraad M14 of 5/8" (afhankelijk van het land)
Nominaal toerental (n)/Nullasttoerental (n0) 8.500 min -1			6.600 min-1
Totale lenghte	473 mm
Netto gewicht	5,5 kg	5,7 kg	5,5 kg	5,8 kg	5,9 kg
Veiligheidsklasse	回/II

• Als gevolg van ons doorlopende onderzoeks- en ontwikelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens konnen van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Gebruiksdoeleinden

ENE048-1

Dit gereedschap is bedoeld voor het slijpen, schuren en snijden van

metaal en steen zonder gebruik van water.

Voeding

ENF002-2

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Voor het openbare laagspanningnet van 220 V t/m 250 V. ENF100-1

Het in- en uitschakelen van elektrische apparatuur veroorzaakt spanningsfluctuations. Het gebruik van dit gereedschap terwijl het elektriciteitsnet in een slechte toestand verkeert, kan de werkking van andere apparatuur nadelig beinvloeden. Als de netweerstand lager is dan 0,27 ohm, mag u ervan uitgaan dat geen nadelige effecten optreden. Het stopcontact waarop dit gereedschap is aangesloten moet+zijn beveiligd met een zekering of veiligheidsstroomonderbreker met trage uitschakeling.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap GEA010

GEA010-1

veiligeidswaarschuwingen en alle instructies. Het

niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN SLIJPMACHINE GEB033-7

Gemeenschappelijkheidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
2. Werkzaamheden Zoals polijsten worden nicht aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoordit elektrisch gereedschap Niet is bedoeld kuren gevaarlijke situatuies opleveren en tot persoonlijk letsel leiden.
3. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant van

het gereedschap. Ook wonneer het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werkung nicht gegardeerd.

1. Het nominaltoerental van het accessoire moet minstens gelijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap.
   Accessoires die met een hoger torental draaien dan hun nominaal torental kunnen stuk breken en in het rond vliegen.
2. De buitendiameter en de dikte van het accessoire要去 binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können nicht afdoende worden afgeschermd of beheerst.
3. Als accessoires met schroefdraadbevestiging worden aangebracht, moet de schroefdraad overeenkomen met de schroefdraad op de as van de slijpmachine. Als accessoires met flensbevestiging worden aangebracht, moet het asgat van het accessoire overeenkomen met de diameter van de pasrand op de flens. Accessoires die Niet overeenkomen met de bevestigingshardware van het elektrisch gereedschap, zullen nicht gebalanceerd draaien en buitensporig/TRillen, en kuren leiden tot verlies van controle over het gereedschap.
4. Gebruik nooit een beschadigd accessoire. Inspector het accessoire vóor ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap is geallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders nicht in het rotatie vlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurende eén minuut. Beschadigde accessoire breken normal gesproken in stukken gedurende deze testduur.
5. Gebruik persoonlijke-veiligheidsmiddelen. Afhankelijk van de toepassing gebruikt u een gezichtsschemm, een beschemmende bril of een veiligheidsbril. Alaar gelang van toepassing draagt u een stofmasker, gehoorbeschemmers, handschoenen en een werkschort die in staat zijnkleine stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zijn rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden. Het stofmasker ofademhalingsapparaat moet in staat+zijn deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige blootstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.
6. Houd omstanders op veilige afstand van het werkgebied. Ledereen die zich binnen het werkgebied begeeft,要去 persoonlijkeveiligheidsmiddelen gebruiken. Fragmenten van het werkstuk of van een uiteengevalten accessoire kuren rondvliegen en letsel veroorzaken buiten de onmiddelijk werkomgeving.
7. Houd elektrisch gereedschap uitsluitend vast aan het geisoleerde oppervlak van de handgrepen

wanner u werkt opplaatsen waar het slijpaccessoire met verborgen bedrading of zich eigencnoer in aanraking kan komen. Wanner het accessoire in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.

1. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de contrôle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm gegen het ronddraaiende accessoire worden aangetrokken.
2. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodate u de controle over het elektrisch gereedschap verliest.
3. Laat het elektrisch gereedschap Niet draaien terwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
4. Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een grote openhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situatuies.
5. Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Vonken kunnen\ deze materialen doen ontvlammen.
6. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of elektrische schokken.

Teruglag en aanverwante waarschuwingen

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen.

Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klint of eruit slaat. De schijf kan় aan de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven konnen in dergelijk situatuies ook breken.

Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en houdt uw Armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik.altijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten.De gebruiker kan een terugslag of de

koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.

b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.

c) Plaats uw lichaam Niet in het gebied waar het elektrisch gereedschapaar toeGaat wanner een terugslag optreedt. Een terugslag zal het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.

d) Wees bijzonder voorzichtig bij het werkken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap.

e) Bevestig geen houtbewerkingsblad van een zaagketting of getand zaagblad. Dergelijkke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschermkap voor de te gebruiken schijf. Schijven waaroor het elektrisch gereedschap Niet is ontworpen, hunnen Niet goed worden afgeschermd en zichn Niet veilig.

b) Het slijpvlak van slijpschijven met een verzonken middengat要去 lager liggen dan het vlak van de lip op de beschemkap. Een onjuist aangebrachte schijf die uitsteekt door het vlak van de lip op de beschemkap kan Niet afdoende worden beschermd.

c) De beschemkap要去 stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschemende stand worden gezet zodate het kleinst möglichke deel van de schijf isblootgesteld in de richting van de gebruiker. De beschemkap helpt de gebruiker te beschemen gegen afgebrozen stukjes van de schijf, het per ongeluk aanraken van de schijf en vonden die kleding hunen doen ontvammen.

d) De schijvenogensuitsluitend worden gebrukt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zijoppervlak kunnen deze schijven doen breken.

e) Gebruik algijd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven können verschillen van flenzen voor slijpschijven.

f) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich bedoeld voor grotere elektrische gereedschappen zich Niet geschikt voor de hogere snugheid van een kleiner elektrisch gereedschap en konnen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te große kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken.

b) Plaats uw lichaam Niet in een lijn achefter de ronddraaiende schijf. Wanner de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt,+kennen door de maybeke terugslag de ronddraaiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.

c) Wanneer de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om deoorzaak ervan op te heffen.

d) Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf de volle snugelid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanner het elektrisch gereedschap opnieuw wordt gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

e) Ondersteun platen en grote werkstukken om de kans op het beknellen van de schijf en terugslag te minimisieren. Grote werkstukken neigen door te zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlak bij de snijlijn en vlak bij de rand van het werkstuk aan beiden kanten van de schijf.

f) Wees extra voorzichtig bij blind slijpen in bestaande wanden of op andereplaatsen. Deuitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken rake.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te grote schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat uitsteekt tot voorbij de rand van het schurkussen levert snijgevaar op en kan beknels of scheuren van de schuurpapierschijf of terugslagveroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ook tijdens normala gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel kracht uit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraten konnen met gemak door dunne kleding en/of de huid dringen.

b) Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten.

Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.
2. GEBRUK NOOIT een stenen komschijf op deze slijpmachine. Deze slijpmachine is Niet ontworpen voor dit type schijven en het gebruik ervan kan leiden tot ernstig persoonlijk letsel.
3. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deze onderdelen beschadigd raken, kan de schijf breken.
4. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
5. Laat het gereedschap eenijdje draaien voordat u het werkstuk gaat zagen. Controller op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf hunnen wijzen.
6. Gebruik de aangegeven Kant van de schijf om mee te slijpen.
7. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
8. Raak de schijf Niet onmiddelijk na gebruik aan. Deze kan bijzonder heet zich en brandwonden op uw huid veroorzaken.
9. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.
10. Gebruik Niet afzonderlijke verkleinbussen of adapterringen om slijpschijven met een groot middengat te{kunnen monteren.
11. Gebruikuitsluitend fLENZEN die geschikt zich voor dit gereedschap.
12. Voor gereedschappen waarop schijven met schroefdraad in het middengat+kunnen worden gemonteerd,controlert u dat de schroefdraad van de schijf lang genoeg is voor de lengte van de as.
13. Controller het werkstuk goed worden ondersteund.
14. Wees erop bedacht dat de schijf blijft doordraaien nadat het gereedschap isuitgeschakeld.
15. Als de werkruimte bijzonder heet en vochtig is, of sterk verruild is met geleidend stof, gebruik dan een kortsluitonderbreker (30mA) om de verilgheid van de gebruiker te garanderen.
16. Gebruik het gereedschap Niet op materiaal dat asbest bevat.
17. Bij gebruik van een doorslijpschijf, gebruikt u altijd de stofbeschemkap, zoals vereist door plaatselijke regelgeving.
18. Doorslijpschijven mogen nicht wordenblootgesteld aan enige laterale druk.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gelebruik) en neem alle veiligheidsvoorschriften van het betreffende product alsijd strikt in acht. VERKEERD GEBRUIK of het Niet

volgen van de veiligheidsinstrumenties in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uij het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen.

Asvergrendeling (zie afb. 1)

LET OP:

Bedien de asvergrendeling nooit verwijl de as nog draait. Het gereedschap kan hierdoor worden beschadigd.

Druk op de asvergrendeling om te voorkomen dat de as kan draaienijdens het monteren of verwijderen van schijven of accessoires.

In- en uitschakelen

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar de uitstand nadat deze is losgelaten.
• De aan/uit-schakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees voorzichtig wanner het gereedschap in de aan-stand is vergrendeld en houd het gereedschap stevig vast. (zie afb. 2)

Voor gereedschappen met een aan-vergrendeling

Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen Voor continue werkung knijpt u de aan/uit-schakelaar in (in de richting van pijl B) en duwt u verrolgens gegen de vergrendelhendel (in de richting van pijl A). Om vanuit de vergrendelde werkung het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en LASTUDeze verrolgens weeR los.

Voor gereedschappen met een UIT-vergrendeling

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de uitvergrendelhendel (in de richting van pijl A) en knijpt uervolgens de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen

Voor gereedschappen met een aan-vergrendeling en eenuit-vergrendeling

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de uitvergrendelhendel (in de richting van pijl A) en knijpt u cervolgens de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen

Voor continue werkung, duwt u gegen de vergrendelhendel (in de richting van pijl A), knijpt u de aan/uit-schakelaar in

(in de richting van pijl B), en duwt u verzolgens de vergrendelhendel (in de richting van pijl A) nog verder. Om vanuit de vergrendelde werkung het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en LAST u deze verzolgens weeR los.

OPMERKING:

De modellen GA7020S, GA9020S, GA7020SF en GA9020SF beginnen langzaam te draaien nadat ze zijn ingeschakeld. Deze langzame-opstartfunctie zorgt voor een geleidelijkere werkung en minder vermoeidheid voor de gebruiker.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controller altijd of het gereedschap isuit geschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

De zichhandgreep monteren (handvat) (zie afb. 3)

LET OP:

• Controller alsoor gebruik dat de zichhandgreep stevig vastzit.

Draai de zichhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding.

De beschemkap aanbrengen en verwijderen (voor schijf met een verzonken middengat, multischijf, schijfvormige draadborstel, doorslijpschijf, diamantschijf)

WAARSCHUWING:

Bij gebruik van een slijpschijf/multischijf met een verzonken middengat, flexischijf of schijfvormige draadborstel moet de beschemkap zodanig op het gereedschap worden gemonteerd dat de gesloten zichde van de kap aktijd maar de gebruiker is gekeerd.
- Wanner u een doorslijpschijf of diamantschijf gebruikt, moet u.altijd een beschemkap gebruiken die speciaal ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt. Houd u aan de regelgeving in uw land.)

Voor gereedschap met een beschemkap met een borgschoef (zie afb. 4)

Monteer de beschemkap met het uitsteeksel op de beschemkaprand uitgelijnd met de inkeping in het lagerhuis. Draai verwolgens de beschemkapaar een dusdanige hoek dat deze de gebruiker beschermt tijdens de werkzaamheden. Draai tenslotte de schroef stevig vast.

Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Voor gereedschap met een beschemkap met een klemhendel (zie afb. 5 en 6)

Maak de hendel op de beschemkap los. Monteer de beschemkap met het uitsteeksel op de beschemkapranduitgelijnd met de inkeping in het lagerhuis. Draai

vervolgens de beschemkap rond tot de stand aangegeven in de afbeelding. Draai de hendel vast om de beschemkap vast te zetten. Als de hendel te vast of te los zit om de beschemkap te bevestigen, draait u met een sleutel de moer los of vast om de klemkracht van de beschemkap-band in te stellen.

Om de beschemkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een slijpschijf/multischijf met een verzonken middengat (optioneel accessoire) aanbrengen of verwijderen (zie afb. 7)

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as. Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as Niet kan draaien, en gebruikt uervoalgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien. (zie afb. 8) Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

Superflen

De modellen GA7020F, GA7020SF, GA9020F en GA9020SF zijn standarduitgerust met een superflens. In vergelijkking met een conventionele flens, is hierbij slechts 1/3 van de kracht nodig om de borgmoer los te draaien.

OPMERKING:

• Alleen voor gereedschappen met asschroefdraad M14

Een schuurschijf (optioneel accessoire) aanbrengen of verwijderen

OPMERKING:

• Gebruik uitsluitend schuraccessoires die in deze gebruiksaanwijzing worden aangegeven. Deze dienen apart te worden aangeschaft. (zie afb. 9)

Breng de rubberen rugschijf aan op de as. Breng de schuurschijf aan op de rubberen rugschijf en draai de borgmoer op de as. Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as nicht kan draaien, en gebruikt uervoalgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien.

Om de schuurschijf te verwijderen, volgt u de procedure in omgekeerde volgorde.

BEDIENING

WAARSCHUWING:

• Het要去 nooit nodig় om groe kracht uit te oefenen op het gereedschap. Het gewicht van het gereedschap zorgt al voor voldoende druk op het werkstuk. Grote kracht en hoge druk uitoefenen+kunnen ertoe leiden dat de schijf breekt. Dit is zeer gevaarlijk.
• Vervang de schijf ALTIJD als het gereedschapijdens het slijpen is gezallen.
  Stoot of sla NOOIT met de slijpschijf gegen het werkstuk.

• Voorkom dat de schijf over het werkstuk huppelt of bekneld raakt tijdens het werken in hoeken, op scherpe randen, enz. Hierdoor kurz u de controle over het gereedschap verliezen of terugslag wordenveroorzaakt.

• Gebruik het gereedschap NOOIT met zaagbladen en dergelijk. Als dergelijkke zaagbladen op een slijpmachine worden gebruikt, springen ze veelal waardoor u de controle over het gereedschap verliest en persoonlijk letsel kan ontstaan.

LET OP:

• Schakel het gereedschap nooit in verwijl.Deze het werkstuk raakt omdat hierdoor de gebruiker kan worden verwond.
• Draagijdens het gebruik.altijd een veiligheidsbril of gezichtsbescherming.
• Schakel na gebruik alkijd het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen.

Gebruik als slijpmachine of schuurmachine

Houd het gereedschap ALTIJD stevig vast met een hand aan dechterhandgreep en de andere hand aan de zijhandgreep. Schakel het gereedschap in en breng daarna de schijf in aanraking met het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15 graden op het oppervlak van het werkstuk.

Tijdens de inlopperiode van een neue schijf, mag u de slijpmachine nicht in de richting van pijl B gebruiken onions dat de schijf dan in het werkstuk za snijden. Nadat de rand van de schijf is afgerond door gebruik, kutu de schijf in de richting van zowel pijl A als B gebruiken. (zie afb. 10)

Gebruik met een komvormige draadborstel (optioneel accessoire)

LET OP:

• Controller de werkung van de draadborstel door het gereedschap onbelast te lately draaien verwijl u erop let dat niemand voor of in een lijn met de draadborstel staat.
• Gebruik de draadborstel nicht wanner deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoegt de kans op verwonding door aanraking van afgebrozen borsteldraadjes. (zie afb. 11)

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodate u goed bij de as kan. Verwijder het accessoire vanaf de as. Brengt de komvormige draadborstel aan op de as enzet hem vast met behulp van de bijgeleverde sleutel. Voorkomijdens gebruik van de draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een schijfvormige draadborstel (optioneel accessoire)

LET OP:

• Controller de werkung van de schijfvormige draadborstel door het gereedschap onbelast te latent draaien terwijl u erop let dat niemand voor of in een lijn met de schijfvormige draadborstel staat.

• Gebruik de schijfvormige draadborstel Niet wanner deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schijfvormige draadborstel verhoegt de kans op verwonding door aanraking van afgebrozen borsteldraadjes.

• Gebruik bij de schijfvormige draadborstel ALTIJD de beschermkap, waar bij de buitendiameter van de schijfvormige draadborstel binnenin de beschermkap要去 vallen. De schijf kanijdens het gebruik kapotslaan en de beschermkap helpt verwondingen voorkomen. (zie afb. 12)

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodate u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de schijfvormige draadborstel op de as en zet hem vast met de sleutels.

Voorkom tijdens gebruik van de schijfvormige draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een doorslijpschijf of diamantschijf (optioneel accessoire)

WAARSCHUWING:

• Wanner u een doorslijpschijf of diamantschijf gebruikt, moet u altijd een beschemkap gebruiken die special ontworpen is voor gebruik met doorslijpschijven. (In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt. Houd u aan de regelgeving in uw land.)
• Gebruik NOoit een doorslijpschijf om zijdelings mee te slijpen.
• Laat de schijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te große kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.
• Begin nicht met doorslijpen verwijl de schijf al in het werkstuk steekt. Laat de schijf eerst de volle snugheid bereiken en breng daarna de schijf voorzichtig in de snede door het gereedschap waar voren over het werkstukoppervlak te bewegen. Wanner het elektrisch gereedschap worden gestart verwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
• Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse druk uit te oefenen op de schijf (zoals bij schuren), zal de schijf barsten en breken waardoor ernstig persoonlijk letsel wordenveroorzaakt.
• Een diamantschijf moet haaks op het door te slijpen werkstuk worden gezruikt.

Breng de binnenflens aan op de as. Monteer de schijf op de binnenflens en schroef de borgmoer op de as. (zie afb. 13)

Voor Australie en Nieuw-Zeeland

Een doorslijpschijf of diamantschijf (optioneel accessoire) aanbrengen en verwijderen (zie afb. 14)

ONDERHOUD

LET OP:

• Zorg er.altijd voor dat de machine is uitgeschakeld en de stekkeruit het stopcontactis getrokken,voordat u een inspectie of onderhoud uitvoert.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Het gereedschap en de ventilatieopeningen moeten schoon gehonden worden. Maak de ventilatieopeningen van het gereedschap regelmatig schoon of zodra de ventilatieopeningen verstopt dreigen te raken.

(zie afb. 15)

De koolborstels verrangen (zie afb. 16)

Wanner de isolatiepunt binnenin de koolborstel bloot ligt en de collector raakt, schakelt deze automatisch de motoruit. Wanner dit gebeurt,要去en beiden koolborstels worden verrangen. Houd de koolborstels schoon en zorgervoordat ze vrij hunnen bewegen in de holders.Beide koolborstels dienen tegelijkkertijd te worden verrangen. Gebruik alleen identieke koolborstels.

Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit,plaats de neue erin, en zet de koolborsteldoppen goed vast. (zie aff. 17)

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstelingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.

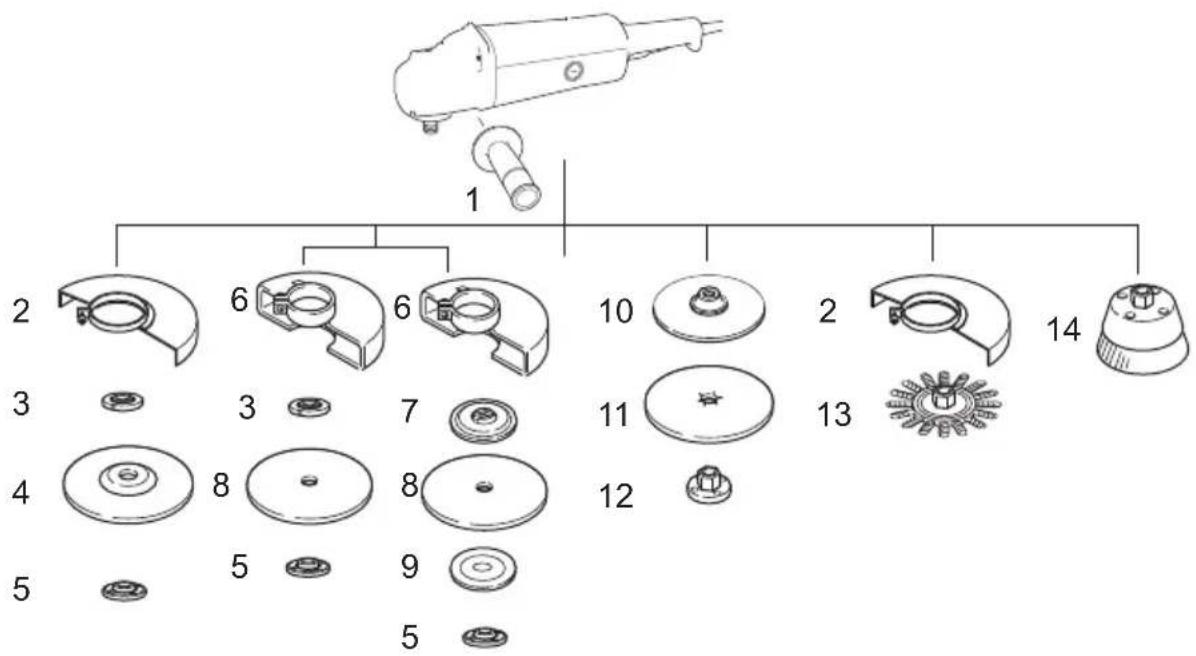

VERKRIJGBARE ACCESSORIES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoelendein.

Mocht u meer informatie wollen haben over deze accessoires, dan=kunt u contact opnemen met uwplaatselijkke Makita-servicecentrum.

1 Zijhandgreep
2	Beschermkap voor slijpschijf, multischijf of schijfvormige draadborstel met een verzonken middengat
3 Binnenflens/superflens	*1 *2
4 Slijpschijf of multischijf met verzonken middengat
5 Borgmoer/Ezynut	*1 *2
6 Beschermkap voor doorslijpschijf of diamantschijf	*3
7 Binnenflens 78 (alleen voor Australiën Nieuw-Zeeland)	*4
8 Doorslijpschijf of diamantschijf
9 Buitenflens 78 (alleen voor Australiën Nieuw-Zeeland)	*4
10 Rubberen rugschijf
11 Schuurschijf
12 Borgmoer voor schuren
13 Schijfvormige draadborstel
14	Komvormige draadborstel
-	Borgmoersleutel
-	Stofschem

1 Alleen voor gereedschappen met asschroefdraad M14.
2 De superflens en de Ezynut mogen nicht tezamen worden gebruikt.
3 In sommige Europese landen kan bij gebruik van een diamantschijf de normale beschemkap worden gebruikt inplaats van de speciale beschemkap die beiden zichden van de schijf afterschert. Houd u aan de regelgeving in uw land.
4 Gebruik binnenflens 78 en buitenflens 78 tezamen (alleen voor Australie en Nieuw-Zeeland).

013353

OPMERKING:

• Sommige items op de lijst kunnen zich inbegrepen in de doos van het gereedschap als standardt toebehoren. Zij hunnen van land tot land verschillen.

Geluid

ENG905-1

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60745:

Geluidsdrukniveau (L_pA) : 89 dB (A)

Geluidsvermogenniveau (L_WA) : 100 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trilling

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep Trillingsemissie (a_h,AG) .. 8,5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met trillingsbestendige zijhandgreep Trillingsemissie (a_h,AG) .. 8,0~m / s^2

Onzekerheid (K): 1,5 m/s²

Gebrukstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) .. 2.5m / s^2

Onzekerheid (K): 1,5 m/s²

Model GA7021

Gebruikstoepassing: slijpen van oppervlakken met normale zijhandgreep

Trillingsemissie (a_h,AG) .. 5,0m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken met trillingsbestendige zijhandgreep

Trillingsemissie (a_h,AG) .. 4,5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebrukstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) : 2.5m / s^2 of minder

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: slijpen van oppervlakken

Trillingsemissie (a_h,AG) .. 5,5m / s^2

Onzekerheid (K): 1,5 m/s²

Gebruikstoepassing: schuren met schijf

Trillingsemissie (a_h,DS) : 2,5 m/s² of minder

Onzekerheid (K): 1,5 m/s²

ENG902-1

• De opgegeben trillingssemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebrukt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezbruikt voor een beoordeling vooraf van de blootstelling.
• De opgegeven trillingsemissiewaarde worden gebrukt bij veel toepassingen van het elektrisch gereedschap. Echter, indien het elektrisch gereedschap worden gebrukt bij andere toepassingen, dan kan de trillingsemissiewaarde anders zich.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gezruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zichgebaseerd op een schatting van deblootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

ENH101-17

EU-verklaring van conformiteit

Makita verklaart dat de volgende machine(s):

Aanduiding van de machine:

Haakse slijpmachine

Voldoen aan de volgende Europese richtlijnen:

2006/42/EG

Deze zijn gefabriceerd in overeenstemming met de

volgende normen of genormaliseerde documenten:

EN60745

Het technische bestand volgens 2006/42/EG is

verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

1. 1. 2013

Yasushi Fukaya

Directeur

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

ESPANOL (Instrucciones originales)
