BEDIENUNGSANLEITUNG GA7021 MAKITA

D Winkelschleifer Betriebsanleitung

DEUTsCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Spindelarretierung	12. Innenflansch	20. Außenflansch 78
2. Auslöseschaltung	13. Sicherungsmutterschlüssel	21. Innenflansch 78
3. Einschalsperre	14. Schleifscheibe	22. Auslassöffnung
4. Schutzhaube	15. Gummiteller	23. Einlassöffnung
5. Schraube	16. Topfdrahtbüürste	24. Kollektor
6. Lagergehäuse	17. Drahtrundbüürste	25. Isolierspitze
7. Mutter	18. Trennschleifscheibe/	26. Kohlebüürste
8. Hebel	Diamantscheibe	27. Bürstenhalterkappe
9. Sicherungsmutter	19. Schutzhaube für	28. Schraubendreher
10. Gekröpfte Trennschleifscheibe	Trennschleifscheibe/
11. Super-Flansch	Diamantscheibe

TECHNISCHE DATEN

Modell GA7020 GA7020S	GA7021 GA9020	GA9020S
Scheibendurchmesser 180 mm 230 mm
Max. Scheibendicke 6,5 mm
Spindelgewinde M14 oder 5/8" (länderspezifisch)
Nenndrehzahl (n)/Leerlaufgeschwindigkeit (n0)	8	-1.	5	0	6.600 miß1 m
Gesamtlänge	473 mm
Nettogewicht	5,5 kg	5,7 kg	5,5 kg	5,8 kg	5,9 kg
Sicherheitsklasse	☐/II

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  Die Technischen Daten konnen in den einzelnen Ländern voneinander abweichen.
  Gewicht entsprechend EPTA-Verfahren 01/2003

Vorphesehene Verwendung

ENE048-1

Das Werkzeug ist für das Schneiden und Schleifen von Metall- und Steinmaterial ohne Verwendung von Wasser vorgesehen.

Stromversorgung

ENF002-2

Das Werkzeugarf nur an eine Stromversorgung mit Einphasen-Wechselstrom mit der auf dem Typenschild angegebenen Spannung angeschlossen werden. Das Werkzeug verfügt über ein doppelte isoliertes Gehäuse und kann daher auch an einer Stromversorgung ohne Schutzkontakt betrieben werden.

Für öffentliche Niederspannungs

Versorgungssysteme mit einer Spannung zwischen 220 V und 250 V. ENF10

ENF100-1

Schaltvorgänge von Elektrogeräten verursachen
Spannungsschwankungen. Der Betrieb theses Gerätes unter umgūnstigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,27 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auftreten. Die für diese Gerät verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mitträgen Auslöse Eigenschaften geschützt sein.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

GEA010-1

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die

Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN

GEB033-7

Allgemeine Sicherheitshinweise für das Schleifen, Schmirgeln, Drahtbürsten oder Trennschleifen:

1. Dieses Werkzeug wurde für die Verwendung als Schleifmaschine, Schmirdgelschleifmaschine, Drahtbürste oder Trennmaschine hergestellt. Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen durch, die mit thisem Elektrowerkzeug gefelfert wurden. Werden nicht alle der unten aufgeführten Anweisungen befolggt, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen.
2. Andere Arbeiten, wie zum Beispiel Polieren, sollenn nicht mit thisem Elektrowerkzeug durchgefuhrt werden. Arbeiten, für die das Elektrowerkzeug nicht vorgesehen ist, führen möglicherweise zu einer Gefahr und verursachen Verletzungen.
3. Verwenden Sie nur Zubehore, die vom Hersteller des Geräts entwickelt oder von ihm ausdrücklich empfohlen wurden. Nur weil Sie ein Zubehör an

Ihrem Werkzeug befestigen konnen, bedeutet dies nicht dass Sie es auch sicher verwenden konnen.
4. Die Nenndrehzahl des Zubehörs muss mindestens der auf dem Elektrowerkzeug angegebenen Höchstdrehzahl entsprechen. Zubehör, das mit einer größeren Drehzahl als der eigenen Drehzahl betrieben wird, kann zerbrechen und auseinander fliegen.
5. Außendurchmesser und Stärke des Zubehörns müssen innerhalb der Nennleistung Ihres Elektrowerkzeugs liegen. Zubehör in falscher Großkann nicht angemessen abgedeckt oder betriebenen werden.
6. Bei Gewindemontage muss das Zubehörteil auf das Gewinde der Schleifspindel passen. Bei Flanschmontage muss die Bohrung des Zubehörteils die richtige Höhe für den Flansch besitzen. Zubehörteile, die nicht den Montageteilen des Elektrowerkzeugs entsprechen, laufen exzentrisch, schwingen stark und führen zum Kontrollverlust.
7. Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie vor jeder Verwendung das Zubehör, beispiselsweise die Schleifscheiben auf Splitter und Risse, die Stützlager auf Risse, Abrisse oder übermögen Verschleiß, Drahtbürsten auf lose oder gebrochene Borsten. Falls das Elektrowerkzeug oder Zubehör zu Boden gefallen ist, überprüfen Sie es auf Beschädigungen und bauen ggf. ein unbeschädigtes Zubehörnteil ein. Wenn Sie das Zubehör kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Zubehörns auf und setzen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigtes Zubehör zerbricht üblicherweise in dieser Testzeit.
8. Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie je nach Arbeitsaufgabe ein Gesichtsschild oder eine Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von ihren fernhalt. Der Augenschutz muss umherliegende Fremdkörper abhalten konnen, die bei verschiedene Arbeiten entstehen. Die Staubmaske oder Atemschutzmaske muss Partikel hereausfiltern konnen, die bei verschiedene Arbeiten entstehen. Lange und intensive Lärmbelastung kann zu Hörverlust führen.
9. Achten Sie darauf, dass Zuschauer den Sicherheitsabstand zum Arbeitsbereich einhalten. Jeder, der den Arbeitsbereich betritt, muss eine Schutzausrüstung tragen. Splitter des Werkstücks oder eines zerbrochenen Zubehörteils konnen umherliegen und zu Verletzungen auch außerhalb des eigenen Arbeitsbereichs führen.
10. Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Schneidwerkzeug versteckte Verkabelung oder das eigene Kabel berühren kann. Bei Kontakt des Werkzeugs mit einem stromführungn Kabel wird der

Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

1. Halten Sie das Netzkabel von sich drehendem Zubehör fern. Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Arm kann in das sich drehende Zubehör geraten.
2. Legen Sie das Elektrowerkzeug niemals ab, bevordas Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Zubehör konnte Kontakt zur Auflagefläche erhalten, sodass Sie die Kontrolle über das Elektrowerkzeug verlieren.
3. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Zubehör erfasst werden, und das Zubehör sich in ihren Körper bohren.
4. Reinigen Sie regelmäßige die Lüftungsschlitze Ihres Elektrowerkzeugs. Der Motorventilator zieht Staub in das Gehäuse hinein und eine übermäßige Ansammlung von Metallspänen kann elektrische Gefahren verursachen.
5. Betreiben Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
6. Verwenden Sie keine Zubehörteile, die flüssige Kühlmittel benötigen. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem Stromschlag führen.

Rücksläge und zugehörige Warnhinweise

Ein Rückschlag ist eine plötzliche Reaktion einer verklemmten oder verfangenen rotierenden Schleifscheibe, des Stützlagers, der Bürste oder anderen Zubehör. Durch Verklemmen oder Verfangen kommt es zu einem plötzlichen Stillstand des rotierenden Zubehör, sodass das Elektrowerkzeug in entgegengesetzte Rotationsrichtung des Zubehör am Punkt des Festlaufens gezwungen wird.

Wird eine Trennscheibe beispiselsweise durch das Werkstück verklemmt, kann die Kante, die in den Punkt des Verklemmens eindringt, in die Oberfläche des Materials eindringen, sodass die Scheibe ausschlagt. Die Scheibe springt entweder in ihre Richtung oder vom Bediener weg, dies hangt von der Richtung der Scheibenbewegung am Punkt des Verklemmens ab. Unter diesen Umständen können Trennscheiben auch brechen.

Rückschläge werden durch eine falsche Handhabung des Elektrowerkzeugs und/oder unsachgemäß Bedienschritte oder -umstände verursacht und können durch die unter aufgeführten Maßnahmen vermieden werden.

a) Halten Sie das Elektrowerkzeug stets mit beiden Händen gut fest, und halten Sie ihren Körper und ihre Arme so, dass Sie Rückschlagen abwehen konnen. Verwenden Sie immer den Zusatzgriff, sofern vorhanden, um großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie ihre Hand nicht in die Höhe sich drehender Einsatzwerkzeuge. Das Zubehör konnte über ihre Hand zurückschlagen.
c) Meiden Sie mit Ihr dem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück

zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Verlust der Kontrolle oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Werkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Warnhinweise zum Schneiden und Trennschleifen:

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene
Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Die Schleifoberfläche von gekröpften Schleifscheiben muss unterhalb der Ebene der
Schutzhaube montiert werden. Ein unsachgemäß montierter Schleifkörper, der über die Ebene der Schutzhaube hinausragt, kann nicht ausreichend geschützt werden.
c) Zur optimalen Sicherheit muss die Schutzhaube sicher am Elektrowerkzeug angebracht und positioniert sein, sodass der kleinstmögliche Teil des Schleifkorpers in Richtung Bedienperson frei liegt. Die Schutzabdeckung soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkorper und Funken, die die Kleidung entzünden konnten, schützen.
d) Die Schleifscheiben dürfen nur für die empfohlenen Arbeitsen verwendet werden.

Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt.

Durch seitliche Krafteinwirkung auf diese Schleifkörper konnen diese zerbrechen.

e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe.

Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben unterscheiden sich möglicherweise von Flanschen für Schleifscheiben.

f) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen.

Schleifscheiben für größere Elektrowerkzeuge sind nicht für die hohenen Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere Sicherheitschinweise für das Trennschleifen:

a) Klemmen Sie die Trennscheibe nicht fest und über Sie keinen übermögen Druck aus. Führn

Sie keine übermög tiefen Schnitte aus. Eine Überlastung der Scheibe erhöht deren

Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn sich die Scheibe während des Betriebs von Ihrrem Körper wegbewegt, kann im Falle eines Rückschlags das

Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das

Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende

Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Überprüfen Sie die Ursache für das Verkanten der Scheibe und ergreifen Sie Korrekturmaßnahmen.

d) Starten Sie den Schnittvorgang nicht im Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Die Scheibe kann verkanten, hochspringen oder zusuchsglagen, wenn das

Werkzeug im Werkstück eingeschaltet wird.

e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht

durchbügen. Bringen Sie Stützen nahe der Schnittlinie und der Werkstückkante unter die Werkstück zu beiden Seiten der Scheibe an

f) Seien Sie besonderss vorsichtig, wenn Sie einen

,Tauchschnitt" in Wände oder andere nicht einsehbare Bereiche ausführten. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Spezifische Sicherheitshinweise für das Schmirdeln:

a) Verwenden Sie kein zu große Schirmgelscheibenpapier. Befolgen Sie bei der Auswah des Schirmgelpapiers die Empfehlungen der Hersteller. Zu greates Schirmgelpapier, das über den Schleifteller hinausrecht, stellt eine Verletzungsgefahr dar und kann zum Verfangen, Abriss der Scheibe oder zum Rückschlagen führen.

Spezifische Sicherheitschinweise für das

Drahtbürsten:

a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Die Drahtborsten können leicht in lockere Kleidung und/oder die Haut eindringen.
b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Auf Grund der Last und der Zentrifugalkräfte kann sich der Durchmesser der Drahtbürste vergroßern.

Zusätzliche Sicherheitschinweise:

1. Verwenden Sie nur glasfaserverstärkte Scheiben als gekröpfte Trennschleifscheiben.

2. Verwenden Sie mit diesen Schleifwerkzeug NIEMALS Steinschleiftöpe. Dieses Schleifwerkzeug ist nicht für diese Scheibotypen ausgelegt und die Verwendung dieser Scheiben kann zu schieren Verletzungen führen.

3. Achten Sie sorgfältig darauf, dass Spindel, Flansch (insbesondere die Ansatzfläche) oder Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.
4. Stellen Sie safer, dass die Trennscheibe das Werkstück nicht berührt, bevor das Werkzeug eingeschaltet wurde.
5. Bevor Sie das Werkzeug auf das zu beareritende Werkstück ansetzen, halten Sie es einige Zeit ohne Last laufen. Achten Sie auf Vibrationen und Schlagen; beides gibt Aufschluss über eine schlecht ausgewuchtete Scheibe oder kann auf einen nicht fachgerechten Einbau deuten.
6. Verwenden Sie für Schleifarbeiten nur die vorgeschriebene Fläche der Schleifscheibe.
7. Lassen Sie das Werkzeug nicht unbeaufsichtigte eingeschaltet. Das Werkzeugarf nur dann eingeschaltet sein, wenn es festgehalten wird.
8. Vermeiden Sie eine Berührung des Werkstücks unmittelbar nach der Bearbeitung, da es dann noch sehr heißt ist und Hautverbrennungen verursachen kann.
9. Befolgen Sie die Anweisungen des Herstellers zur korrekten Montage und Verwendung von Trennscheiben. Behandeln und lagern Sie Trennscheiben mit Sorgfalt.
10. Verwenden Sie keine separates Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Durchmesser.
11. Verwenden Sie nur die für these Werkzeug vorgeschriebenen Flansche.
12. Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.
13. Vergewissern Sie sich, dass das Werkstück sichereingespannt ist.
14. Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten der Maschine noch weiterdreht.
15. Falls der Arbeitsplatz sehr heißt, feucht oder durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlusschalter (30 mA) zum Schutz des Bedieners.
16. Verwenden Sie diese Werkzeug nicht zum Schneiden von asbesthaltigen Materialien.
17. Verwenden Sie bei Arbeiten mit der Trennscheibe immer eine gesetzlich vorgeschriebene Staubsammelhaube.
18. Die Trennscheiben * dürfen keinem seitlichen Druck ausgesetzt werden .

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die

Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRAUCHLICHER Verwendung des Werkzeugs oder Missachtung der in thism Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommt.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Einstellungen oder eine Funktionsprufung des Werkzeugs vornehmen.

Spindel-Arretiertaste (Abb. 1)

ACHTUNG:

• Betätigen Sie die Spindel-Arretiertaste niemals bei rotierender Spindel. Andernfalls kann das Werkzeug beschädigt werden.

Drücken Sie die Spindel-Arretiertaste, um die Spindel beim Montieren oder Demontieren von Zubehör zu blockieren.

Bedienung des Schalters

ACHTUNG:

• Achten Sie vor dem Einstecken des Werkzeugs daraufuf, dass sich der Ein/Aus-Schalter korrekt bedienen{lsst und beim Loslassen auf die Position "OFF" (AUS) zurückkehrt.
  Um die Bedienung bei längerem Gebrauch zu vereinfachen, kann der Schalter in der Stellung "ON" (EIN) arretiert werden. Seien Sie vorsichtig, wenn der Schalter des Werkzeugs in der Position "ON" (EIN) arretiert ist, und halten Sie das Werkzeug zu jeder Zeit gut fest. (Abb. 2)

Für Maschine mit Einschalsperre

Zum Einschalten der Maschine einfach den Ein/Aus-Schalter (in Richtung B) betätigten. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los. Zum Einschalten des Dauerbetriebs den Ein/Aus-Schalter betätigten und die Einschalsperre (in Richtung A) eindrücken. Zur Aufhebung der Arretierung müssen Sie den Ein/Aus-Schalter bis zum Anschlag betätigten (in Richtung B) und anschließend loslassen.

Für Maschine mit Ausschaltspere

Um die versehentliche Betätigung der Auslöseschaltung zu verhindern, ist das Werkzeug mit einer Einschalsperre ausgestattet.

Um das Werkzeug zu starten, drücken Sie die Einsatzspere (in Richtung A) und betätigten Sie den Ein/Aus-Schalter (in Richtung B). Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

Für Maschine mit Ein- und Ausschaltspere

Um die versehentliche Betätigung der Auslöseschaltung zu verhindern, ist das Werkzeug mit einer Einschalsperre ausgestattet.

Um das Werkzeug zu starten, drücken Sie die Einsatzperre (in Richtung A) und betätigten Sie den Ein/Aus-Schalter (in Richtung B). Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los. Zum Einsatzalten des Dauerbetriebs die Einsatzperre drücken (in Richtung A), den Ein/Aus-Schalter betätigten

(in Richtung B) und anschließend die Einschalsperre noch weiter eindrücken.

Zur Aufhebung der Arretierung mussen Sie den Ein/Aus-Schalter bis zum Anschlag betätigten (in Richtung B) und anschließend loslassen.

HINWEIS:

Die Modelle GA7020S, GA9020S, GA7020SF und GA9020SF beginnen nach dem Einsatz langsam an zu laufen. Diese Soft-Start-Funktion gewährleistet einen konstanteren Betrieb und weniger Anstrengung für den Bediener.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie irgendwelche Arbeiten am Werkzeug vornehmen.

Einsetzen des Seitengriffs (Zusatzgriff) (Abb. 3)

ACHTUNG:

• Vergewissern Sie sich vor dem Betrieb stets, dass der Seiteigriff einwandfrei montiert ist.

Schauben Sie den Seitengriff an der in der Abbildung gezeigten Position fest an die Maschine.

Montage und Demontage der Schutzhaube (für gekröpfte Scheiben, Multi-Scheiben, Drahtrundbürste/Trennschleifscheiben, Diamantscheiben)

WARNING:

• Bei Verwendung einer gekröpften Trennschleifscheibe/ Multischeibe, Flexscheibe oder Drahrundbürste muss die Schutzhaube so am Werkzeug angebracht werden, dass die geschlossene Seite stets in Richtung Bediener zeigt.
• Vergewissern Sie sich bei Verwendung einer Trennscheibe/Diamantscheibe, dass Sie die spezielle Schutzhaube für diese Trennscheiben verwenden. (In einigen europäischen Ländern: Bei Verwendung einer Diamantscheibe kann der gewöhnliche Schutz verwendet werden. Halten Sie die örtlich geltenden Bestimmungen ein.)

Für Werkzeug mit Schutzhaube und Sicherungsschraube (Abb. 4)

Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring an der Nut im Lagergehause ausgerichtet ist. Drehen Sie anschließend die Schutzhaube in einen solchen Winkel, in dem der Bediener bei seiner Arbeit entsprechend geschützt wird. Achten Sie darauf, die Schraube fest anzuziehen. Zum Demontieren der Schutzhaube befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

Für Werkzeug mit Schutzhaube und Klemmhebel (Abb. 5 und 6)

Lösen Sie den Hebel an der Schutzhaube. Montieren Sie die Schutzhaube so, dass der Vorsprung am Schutzhaubenring an der Nut im Lagergehause ausgerichtet ist. Drehen Sie dann die Schutzhaube, wie in

der Abbildung darestellt, gegen den Uhrzeigersinn.
Ziehen Sie den Hebel fest, um die Schutzhaube zu befestigen.Falls der Hebel zu fest oder zu lose ist, um die Schutzhaube zu sichern, losen Sie die Mutter bzw.ziehen Sie die Mutter mit einem Schraubenschlussel fest an, um die Spannung des Schutzhaubenrings einzustellen.
Zum Demontieren der Schutzhaube befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

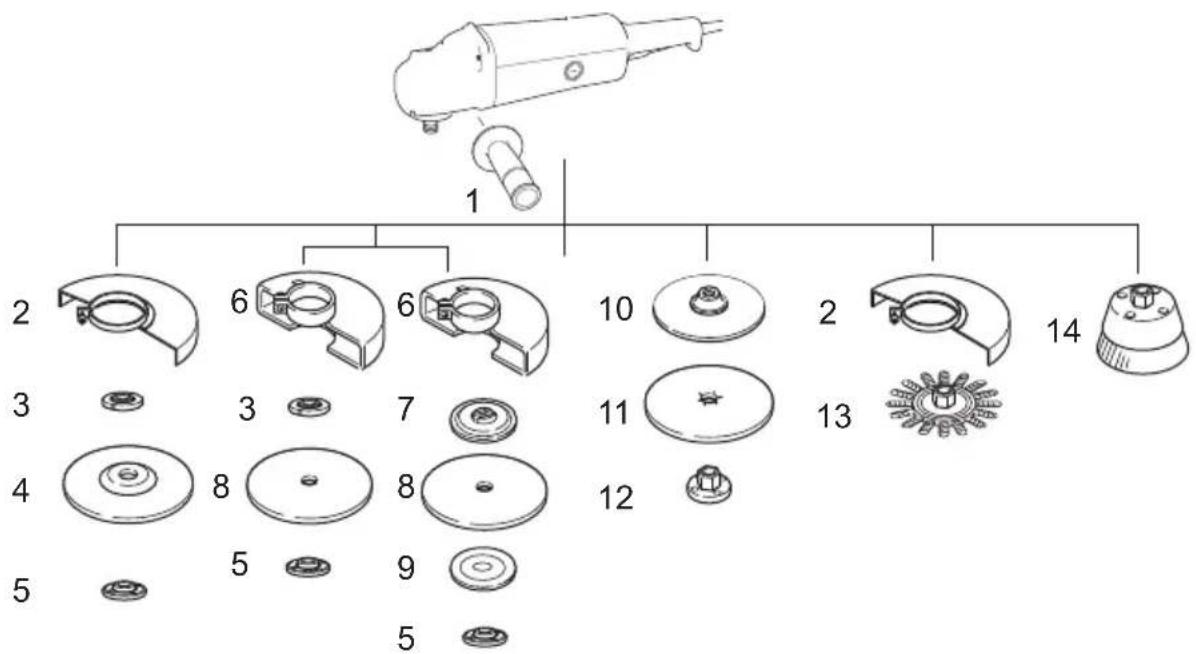

Montage und Demontage der gekröpften Trennschleifscheibe/Multischeibe (Zubehörteil) (Abb. 7)

Befestigen Sie den Innenflansch an der Spindel. Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch, und schrauben Sie die Sicherungsmutter auf die Spindel. Drücken Sie zum Anziehen der Sicherungsmutter die Spindelarretierung fest, um die Spindel zu blockieren;ziehen Sie dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn fest an. (Abb.8) Zum Entnehmen der Scheibe befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

Super-Flansch

Bei den Modellen GA7020F, GA7020SF, GA9020F und GA9020SF gehört ein Super-Flansch zur Standardausrüstung. Zum Lösen der Flanschmutter benötigen Sie ca. 1/3 weniger Kraftaufwand als bei der Verwendung eines Standard-Innenflansches.

HINWEIS:

Nur fur Werkzeuge mit Spindelgewinde M14

Montage und Demontage der Schleifscheibe (optionales Zubehör)

HINWEIS:

• Verwenden Sie nur das in dieser Handbuch angegebene Schleifzubehör. Es muss separat erworbEN werden. (Abb. 9)

Setzen Sie den Gummiteller auf die Spindel. Setzen Sie die Scheibe auf den Gummiteller, und schrauben Sie die Sicherungsmutter auf die Spindel. Drücken Sie zum Anziehen der Sicherungsmutter die Spindelarretierung fest, um die Spindel zu blockieren; ziehen Sie dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn fest an.

Zum Entnehmen der Scheibe befolgen Sie die Vorgehensweise zum Einbauen in umgekehrter Reihenfolge.

BETRIEB

WARNING:

Die Maschine darf auf keinen Fall gewaltsam angedrückt werden. Das Eigengewicht der Maschine übt ausreichenden Druck aus. Gewaltanwendung und übermaßiger Druck konnen zu einem gefährlichen Schleifscheibenbruch führen.
- Wechseln Sie die Schleifscheibe IMMER aus, falls die Maschine während der Arbeit fallen gelassen wurde.
- Eine Schleif- oder Trennschleife darf NiEMALS gegenüber das Werkstück geschlagen oder gestoßen werden.

• Achten Sie besonderss beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Schleifscheibe nicht springt oder hangen bleibt. Dies konnte den Verlust der Kontrolle und Rückschlage verursachen.
• Verwenden Sie die Maschine NIEMALS mit Holz- und anderen Sägeblättern. Solche Sägeblätter verursachen bei Verwendung an einer Schleifmaschine zahliges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann.

ACHTUNG:

• Schalten Sie die Maschine niemals ein, wenn sie mit dem Werkstück in Berührung ist, weil sonst Verletzungsgefahr für den Bediener besteht.
• Tragen Sie bei der Arbeit stets eine Schutzbrille und einen Geschäftsschutz.
• Schalten Sie die Maschine nach der Arbeit stets aus, und warten Sie, bis die Schleifscheibe zum volligen Stillstand gekommen ist, bevor Sie die Maschine ablegen.

Schleifen und Schmirgeln

Halten Sie die Maschine IMMER mit einer Hand am hinteren Griff und mit der anderen am Seitengriff fest. Schalten Sie die Maschine ein, und setzen Sie dann die Trenn- oder Schleifscheibe an das Werkstück an. Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen in einem Winkel von etwa 15 Grad zur Werkstoffoberfläche.

Bewegen Sie die Schleifmaschine beim Einschleifen einer neuen Schleifscheibe in Richtung B, weil die Schleifscheibe sonst in das Werkstück einschneidet. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Richtung A als auch in Richtung B bewegt werden. (Abb. 10)

Betrieb mit einer Topfdrahtbürste (optionales Zubehör)

ACHTUNG:

• Überprüfen Sie die Funktionstüchtigkeit der Bürste, indem Sie das Werkzeug ohne Last laufen halten. Stellen Sie safer, dass sich niemand vor oder in einer Linie mit der Bürste befindet.
• Verwenden Sie niemals eine Bürste, die beschädigt oder aus dem Gleichgewicht ist. Die Verwendung einer beschädigten Bürste erhöht das Verletzungsrisiko durch den Kontakt mit gebrochenen Bürstendräften. (Abb. 11)

Trennen Sie das Werkzeug von der Stromversorgung und drehen Sie es um, um einen einfachen Zugang zur Spindel zu ermöglich. Bauen Sie alle Zubehörteile von der Spindel ab. Montieren Sie die Topfdrahtbürste auf die Spindel und ziehen Sie diese mit dem mitgelieferten Schlüssel fest. Vermeiden Sie bei Verwendung der Bürste, übermäßig Druck anzuwenden, Denn dadurch werden die Drahte verbogen und konnen vorzeitig brechen.

Betrieb mit einer Drahtrundbürste (optionales Zubehor)

ACHTUNG:

• Überprüfen Sie die Funktionstüchtigkeit der Drahrundbürste, indem Sie das Werkzeug ohne Last laufen halten. Stellen Sie safer, dass sich niemand vor oder in einer Linie mit der Drahrundbürste befindet.
• Verwenden Sie niemals eine Drahtrundbürste, die beschädigt oder aus dem Gleichgewicht ist. Die Verwendung einer beschädigten Drahtrundbürste erhöht das Verletzungsrisiko durch den Kontakt mit gebrochenen Bürstendräten.
• Verwenden Sie mit Drahtrundbürsten STETS einen Schutz, wobei der Scheibendurchmesser in den Schutz hineinpassen muss. Die Scheibe kann während ihres Gebrauchs zerbrechen. Durch die Schutzhaube wird das Risiko von Verletzungen verringert. (Abb. 12)

Trennen Sie das Werkzeug von der Stromversorgung und drehen Sie es um, um einen einfachen Zugang zur Spindel zu ermögenlichen. Bauen Sie alle Zubehörteile von der Spindel ab. Drehen Sie die Drahtrundbürste auf die Spindel undziehen Sie diese mit den Schlüsseln fest. Vermeiden Sie bei Verwendung der Drahtrundbürste, übermögen Druck anzuwenden, Denn dadurch werden die Drahte verbogen und konnen vorzeitig brechen.

Betrieb mit einer Trennschleifscheibe/Diamantscheibe (optionales Zubehör)

WARNING:

• Vergewissern Sie sich bei Verwendung einer Trennschleifscheibe/Diamantscheibe, dass Sie die spezielle Schutzhaube für diese Trennscheiben verwenden. (In einigen europäischen Ländern: Bei Verwendung einer Diamantscheibe kann der gewöhnliche Schutz verwendet werden. Halten Sie die örtlich geltenden Bestimmungen ein.)
• Verwenden Sie eine Trennscheibe NIEMALS zum Schleifen von Flächen.
• Achten Sie darauf, dass die Scheibe nicht festklemmt, und über Sie keinen übermögen Druck aus. Führten Sie keine übermögig tiefen Schnitte aus. Eine Überlastung der Scheibe erhöht die Belastung und die Anfälligkeit zum Verwinden oder Verklemmen der Scheibe im Schnitt, aber auch die Möglichkeit des Rückschlagens oder eines Scheibenbruchs, oder es kommt zu einer Überhitzung des Motors.
• Starten Sie den Schnittvorgang nicht im Werkstück. Warten Sie, bis die Scheibe mit voller Drehzahl rotiert und führen Sie die Scheibe vorsichtig in den Schnittein, indem Sie das Werkzeug über die Werkstückoberfläche führen. Die Scheibe kann sich verkanten, hochspringen oder zusückschlagen, wenn das Werkzeug im Werkstück eingeschaltet wird.
• Aändern Sie während des Schnittvorgangs niemals den Winkel der Scheibe. Das Aufbringen eines seitlichen Drucks auf die Trennscheibe (wie beim Schleifen von Flächen) kann zum Bersten oder Brechen der Scheibe und dadurch zu schweren Verletzungen führen.
• Eine Diamantscheibe muss senkrecht zum zu schneidenden Material geführt werden. Setzen Sie den Innenflansch auf die Spindel. Setzen Sie die Trenn-/Schleifscheibe auf den Innenflansch, und

schauben Sie die Sicherungsmutter auf die Spindel.

(Abb. 13)

Für Australien und Neuseeland

Montieren oder Demontieren einer

Trennschleifscheibe/Diamantscheibe

(optionsales Zubehör) (Abb. 14)

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen.

Halten Sie die Maschine und ihre Ventilationsöffnungen stets sauber. Reinigen Sie die Ventilationsöffnungen der Maschine regelmäßiger oder im Anfangsstadium einer Verstopfung. (Abb. 15)

Austausch der Kohlebürsten (Abb. 16)

Wenn die Isolierspitze aus Kunstharz innerhalb der Kohlebürste mit dem Kollektor in Kontakt gerät, wird der Motor automatisch ausgeschaltet. Wenn dies der Fall ist, sollen den beide Kohlenbürsten ersetzt werden. Halten Sie die Kohlebürsten sauber und sorgen Sie damit, dass sie locker in den Halterungen liegen. Beide Kohlebürsten sollenn gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten.

Verwenden Sie einen Schraubendreher, um die Bürstenhalterkappen zu entfernen. Entnehmen Sie die verbrauchten Kohlebürsten, legen Sie die neuen ein und bringen Sie die Bürstenhalterkappen wieder fest an.

(Abb. 17)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und immer Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR

ACHTUNG:

• Für das in thisem Handbuch beschriebene Makita-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommt. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu dieser Zubehör erhalten Sie von ihrer Makita-Servicecenter.

1	S	e
2 Schutzhaube für gekröpfte Trennschleifscheibe / Multi-Scheibe / Drahrundbürste
3 Innenflansch / Super-Flansch	*1 *2
4 Gekröpfte Trennschleifscheibe / Multischeibe
5 Sicherungsmutter / Ezynut-Flansch	*1 *2
6 Schutzhaube für Trennschleifscheibe / Diamantscheibe	*3
7 Innenflansch 78 (nur Australien und Neuseeland)	*4
8 Trennschleifscheibe / Diamantscheibe
9 Außenflansch 78 (nur Australien und Neuseeland)	*4
10 Gummiteller
11 Schleifscheibe
12	Schmirgel-Sicherungsmutter
13	Drahrundbürste
14	Topfdrahtbürste
-	Sicherungsmuttern Schlüssel
-	Staubfänger

1 Nur für Werkzeuge mit Spindelgewinde M14.
2 Verwenden Sie Super- und Ezynut-Flansch nicht zusammen.
3 In einigen europäischen Ländern: Bei Verwendung einer Diamantscheibe kann der gewöhnliche Schutz statt des Spezialschutzes verwendet werden, der beiden Seiten der Scheibe abdeckt. Halten Sie die örtlich geltenden Bestimmungen ein.
4 Verwenden Sie Innenflansch 78 und Außenflansch 78 zusammen. (Nur Australien und Neuseeland)

013353

HINWEIS:

• Einige der in der listened aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.

Schallpegel

ENG905-1

Typischer A-bewerteter Schallpegel nach EN60745:

Schalldruckpegel (L_pA) : 89 dB (A)

Schalleistungspegel (L_WA) : 100 dB (A)

Abweichung (K): 3 dB (A)

Tragen Sie Gehorschutz.

Schwingung

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745:

Arbeitsmodus: Planschleifen mit normalem

Seitengriff

Schwingungsbelastung (a_h,AG) .. 8,5m / s^2

Abweichung (K): 1,5 m/s²

Arbeitsmodus: Planschleifen mit schwingungsfreiem

Seitengriff

Schwingungsbelastung (a_h,AG) .. 8,0~m / s^2

Abweichung (K): 1,5 m/s²

Arbeitsmodus: Schleifen mit Tellerschleifer

Schwingungsbelastung (a_h,DS) : 2,5 m/s²

Abweichung (K): 1,5 m/s²

Modell GA7021

Arbeitsmodus: Planschleifen mit normalem

Seitengriff

Schwingungsbelastung (a_h,AG) .. 5,0m / s^2

Abweichung (K): 1,5 m/s²

Arbeitsmodus: Planschleifen mit schwingungsfreiem

Seitengriff

Schwingungsbelastung (a_h,AG) .. 4,5m / s^2

Abweichung (K): 1,5 m/s²

Arbeitsmodus: Schleifen mit Tellerschleifer

Schwingungsbelastung (a_h,DS) .. 2,5m / s^2 oder weniger

Abweichung (K): 1,5 m/s²

Modell GA9020, GA9020S

Arbeitsmodus: Planschleifen

Schwingungsbelastung (a_h,AG) .. 5,5m / s^2

Abweichung (K): 1,5 m/s²

Arbeitsmodus: Schleifen mit Tellerschleifer

Schwingungsbelastung (a_h,DS) .. 2,5m / s^2 oder weniger

Abweichung (K): 1,5 m/s²

ENG902-1

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen ist außer dem für eine vorbeugende Bewertung der Belastung zu verwenden.
• Der angegebene Wert für die erzeugten Schwingungen gilt, wenn das Elektrowerkzeug für den vorgesehenne Zweck verwendet wird. Wenn das Werkzeug für andere Zwecke verwendet wird, kann der Wert für die Schwingungsbelastung jedoch von dem hier aufgeführten Wert abweichen.

WARNING:

Die Schwingungsbelastung kann bei tatsächlichen Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.
- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufes ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last lauft).

Nur für europäische Länder

ENH101-17

EG-Konformitätserklarung

Makita erklart, dass die nachfolgende(n) Maschine(n):

Bezeichnung der Maschine(n):

Winkelschleifer

Nummer / Typ des Modells: GA7020, GA7020S, GA7021

GA9020, GA9020S

den folgenden Richtlinien der Europäischen Union genegt/genügen:

2006/42/EG

Sie werden gemäß den folgenden Standards oder

Normen gefertigt:

EN60745

Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich von:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

1. 1. 2013

Yasushi Fukaya

Direktor

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
