MANUALE UTENTE GA7021 MAKITA

I Smerigliatrice angolare Istruzioni per l'uso

ITALIANO (Istruzioni originali)

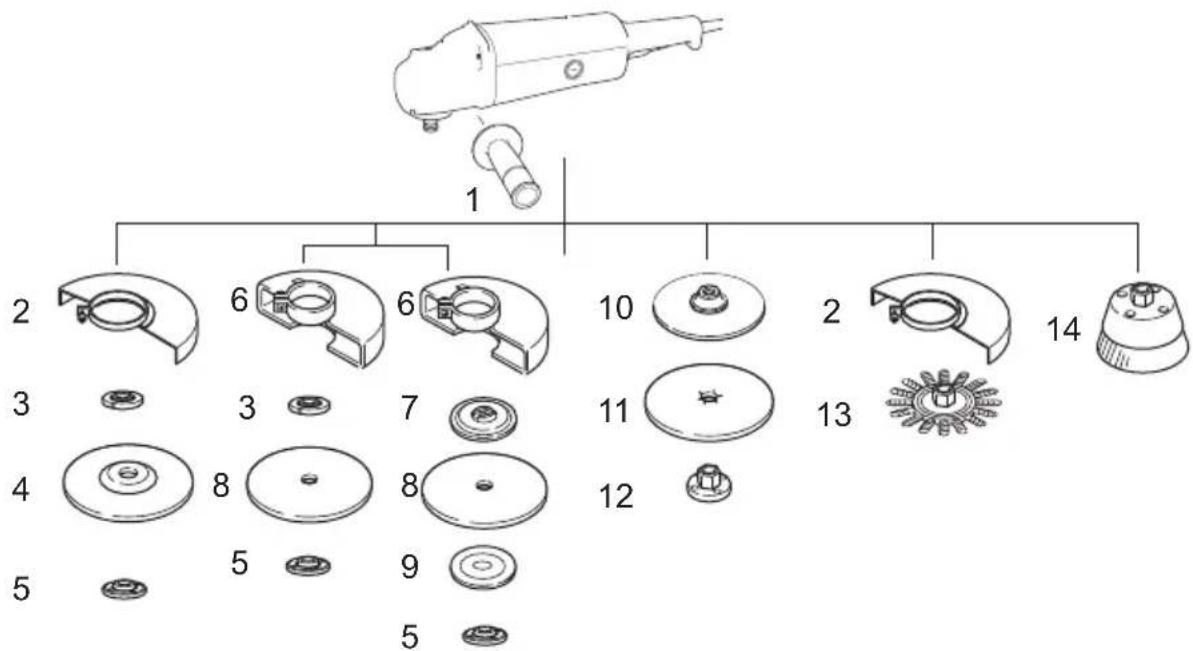

Spiegazione della vista generale

1. Blocco dell'albero	12. Flangia interna	21. Flangia interna 78
2. Grilletto interruptore	13. Chiavi controdadi	22. Apertura di ventilazione
3. Levetta di blocco	14. Disco abrasivo	23. Apertura di aspirazione
4. Protezione disco	15. Gommino	24. Commutatore
5. Vite	16. Spazzola metallica	25. Punta isolante
6. Alloggiamento del cuscinetto	17. Spazzola per disco a raggi	26. Spazzola a carbone
7. Dado	18. Disco da taglio abrasivo/disco	27. Tappo portaspazzole
8. Leva	diamantato	28. Cacciavite
9. Controdado	19. Protezione per disco da taglio
10. Disco con centro depresso	abrasivo/disco diamantato
11. Superflangia	20. Flangia esterna 78

CARATTERISTICHE TECNICHE

Modello GA7020 GA7020$ GA7021 GA9020S
Diametro del disco con centro depresso 180 mm 230 mm
Spessore massimo del disco 6,5 mm
Filettatura mandrino M14 o 5/8" (specifico per il paese)
Velocità nominale (n)/Velocità a vuoto (n)	8.500 min	-1	6.600 min-1
Lunghezza totale	473 mm
Peso	5,5 kg	5,7 kg	5,5 kg	5,8 kg	5,9 kg
Classe di sicurezza	#/II

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche alla preavviso in virtu del nostro programma continuo di ricerca e sviluppo.
• Le caratteristica tecniche posso non differire da paese a paese.
• Peso determinato in conformità con la EPTA-Procedure 01/2003

Uso previsto

ENE048-1

L'utensile va usato per la smerigliatura, la carteggiatura e il taglio di metalli e pietre alla l'uso di acqua.

Alimentazione

ENF002-2

L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quella indicata sulla targhetta e può funzionare sostanto con corrente alternata monofase. L'utensile è dotato di doppio isolamento, pertanto cui essere usatoanche con prese di corrente sprovviste della messa a terra.

Per reti elettriche a bassa tensione tra 220V e 250V.

ENF100-1

L'accensione e lo spegnimento di apparecchiature elettriche provoca oscillazioni della tension. Il funzionamento del presente dispositivo in condizioni diverse da quella consigliate cui provocare effetti negativi sul funzionamento di altre apparecchiature. Con un'impedenza di rete pari o inferiore a 0,27 Ohm non dovrebbero presentarsi problemi. La presa di corrente a cui viene collegato il presente dispositivo deve essere protetta da un fusibile o interruptore di protezione avente un ritardo di scatto lento.

Avvertenze generali di sicurezza per l'uso dell'utensile

GEA010-1

AVVERTENZA Leggere attendamente tutte le avventenze di sicurezza e le istruzioni. La mancata osservanza delle istruzioni e delle avventenze riportate di

seguito potrebbe provocare scosse elettriche, incendi e/ o lesioni gravi.

Conservare le avventenze e le istruzioni per riferimenti futuri.

AVVERTENZE DISICUREZZA PER LA SMERIGLIATRICE GEB033-7

Avvisi di sicurezza comuni per la smerigliatura, la carteggiatura, la spazzolatura metallica o le operazioni di taglio abrasivo:

1. Questo utensile va utilizzato come smerigliatrice, levigatrice, spazzola d'acciaio o strumento di taglio. Leggere tutti gli avvisi di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche fornite con questo utensile. La mancata osservanza delle istruzioni riportate di seguito più provocare scosse elettriche, incendi e/o lesioni gravi.
2. Non si consiglia di utilizzare quello utensile per eseguire operazioni quali la lucidatura. Operazioni per le quali l'utensile non è stato progettato posso sono create un rischio e lesioni personali.
3. Non utilizzato accessori non progettati specificamente e consigliati dal produttore dell'utensile. Il semplice fissaggio dell'accessorio al proprio utensile non garantisce un funzionamento sicuro.
4. La velocità nominale dell'accessorio deve essere almeno equivalente alla velocità massima

contrassegnata sull'utensile. Gli accessori che funzionano più velocemente della velocità nominale possono rompersi e volare via in più pezzi.

1. Il diametro esterno e lo spessore dell'accessorio devono corrispondere ai limiti di capienza dell'utensile. Gli accessori con dimensioni errate non sono essere protetti o controllati adeguatamente.
2. L'attacco filettato degli accessori deve corrispondere alla filettatura del mandrino della smerigliatrice. Per quanto riguarda gli accessori montati mediante flange, il diametro del foro dell'albero sull'accessorio deve corrispondere a quello della flangia. Gli accessori che non corrispondono all'attacco di montaggio risulteranno sbilanciati, vibreranno eccessivamente e potrebbero causare la perdita di controllo.
3. Non utilizzato un accessorio danneggiato. Prima di agli utilizzato, controllare gli accessori quali i dischi abrasivi per verificare l'eventuale presenza di schegge e fessure, cuscinetti di supporto per crepe, strappi o usura in effesso, utilizzato una spazzola metallica per fili allentati o con fessure. Se l'utensile o l'accessorio cadono, controllare l'eventuale presenza di danni o installare un accessorio intatto. Una volta controllato e installato l'accessorio, posizionarsi insiemeagli astanti lontano dal piano dell'accessorio rotante e azionare l'utensile alla massima velocità a vuoto per un minuto. Normalmente, gli accessori danneggiati si romperanno durante quello periodo di prova.
4. Indossare l'equipaggiamento di protezione individuale. A seconda dell'applicazione, utilizzare uno schermo facciale, occhiali protettivi o di sicurezza. Se necessario, indossare una maschera antipolvere, protezioni acustiche, quanti e un grembiule da officina in grado di fermare frammenti piccoli o abrasivi del pezzo in lavorazione. La protezione degli occhi deve essere capace di arrestare i residui volanti generati dalle varie operazioni. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate alla propria attività. L'esposizione prolungata al rumore ad alta intensità può causare la perdita dell'udito.
5. Mantenere gli astanti ad una distance di sicurezza dall'area di lavoro. Tutte le persone che entrano nella zona di lavoro devono indossare l'equipaggiamento di protezione individuale. I frammenti di un pezzo o di un accessorio rotto possono volare via e provocare lesioni及其他 l'area operativa immediata.
6. Nel corso di operazioni che potrebbero portare l'accessorio di taglio a fatto con conduttori nascosti o con il proprio cavo di alimentazione, impugnare l'utensile esclusivamente mediante le superfici isolate predisiste. Se l'accessorio da taglio entra a fatto con un filo percorso da corrente, le parti metalliche esposte dell'utensile si troveranno anch'esse sotto tensione e potrebbero provocare scosse elettriche all'opereatore.
7. Posizione are il cavo lontano dell'accessorio rotante. Se si perde il controllo, il cavo potrebbe essere tagliato o restare impigliato, nelle la mano o

il braccio potrebbero essere spinti nell'accessorio rotante.

1. Non appoggiare mai l'utensile a terra se l'accessorio non è fermo completamente.
   L'accessorio rotante può far presa sulla superficie e causare la perdita di controllo dell'utensile.
2. Non azionare l'utensile quando viene trasportato su un lato. Il contatto accidentale con l'accessorio rotante può strappare i vestiti, tirando l'accessorio sul proprioio corpo.
3. Pulire regolarmente le aperture di ventilazione dell'utensile. La ventola del motore attarrà la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di polvere metallica più causare pericoli elettrici.
4. Non utilizzato l'utensile vicino a materiali infiammabili. Le scintille potrebbero bruciare quosti materiali.
5. Non utilizzato accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri refrigeranti liquidi cui provocare folgorazione o scosse elettriche.

Contraccolpi e avvisi correlati

Un contraccolpo è una reazione improvisa che si verifica quando un disco mobile, una spazzola, un cuscinetto di supporto o qualunque altri accessori si incastra o urta contro qualcosa. L'incastramento o l'urto causano uno stallo velocce dell'accessorio rotante che a sua volta mette fuori controllo l'utensile forzandolo nella direzione opposita alla rotazione dell'accessorio, causandone il grippaggio. Ad esempio, se un disco abrasivo si impiglia o urta contro un pezzo, il bordo del disco che entra nel punto di incastramento può scavare la superficie del materiale causando l'innalzamento o l'espulsione del disco. Il disco potrebbe saltare verso o lontano dall'opereatore, a seconda della direzione del movimento del disco nel punto di incastramento. In queste circostanze i dischi abrasivi possonoanche rompersi. I contraccolpi sono determinati dall'uso improprio dell'utensile e/o da procedure o condizioni operative errate e possono essere evitati adottando le precauzioni specifiche illustrate di seguito.

a) Stringere con forza l'utensile e posizionare il proprio corpo e il braccio per resistere alle forze del contraccolpo. Utilizzare sempre la maniglia ausiliaria, se inclusa, per un controllo massimo della reazione contro la coppia di torsione o i contraccolpi durante l'avvio. L'operaatore cui controllare le reazioni della coppia di torsione o le forze del contraccolpo, se vengono adottate le precauzioni adeguate.
b) Non posizionare mai le mani vicino all'accessorio rotante. Gli accessori possono causare contraccolpi alla mano.
c) Se si verificano contraccolpi, non posizionare il corpo nella zona in cui si spostera l'utensile. I contraccolpi spingeranno l'utensile in avanti nella direzione opposta al movimento del disco nel punto dell'urto.
d) Prestare particolare attenzione durante il lavoro negli angoli, sui bordi aguzzi earsi via. Evitare di fare rimbalzare o urtare l'accessorio. Gli angoli, i bordi taglienti o i rimbalzi tendono a strappare l'accessorio rotante e causare la perdita di controllo o contraccolpi.

e) Non collegare una lama da intaglio munita di una catena di taglio o una lama di taglio dentata.

Queste lame creano frequently contraccolpi e la perdita di controllo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e di taglio abrasivo:

a) Utilizzato soltanto i tipi di dischi consigliati per l'utensile e la protezione specifica progettata per il disco selezionato. I dischi non progettati per l'utensile non possono essere protetti adeguatamente e sono pericolosi.
b) La superficie di smerigliatura dei dischi a centro depresso deve essere montata sotto il piano del lembo di protezione. Un montaggio improprio del disco, tale da farlo sporgere altre il piano del lembo di protezione, non può garantire una protezione adeguata.
c) La protezione deve essere fissata saldamente all'utensile e posizionata per la massima sicurezza, in modo che una parte minima del disco venga esposta verso l'opereatore. La protezione aiuta a proteggere l'opereatore da frammenti di disco rotti e dal contatto accidentale con il disco e con scintille che potrebbero incendiare gli abiti.
d) I dischi devono essere utilizzati sostanto per le applicazioni suggerite. Ad esempio: non smerigliare con il lato del disco da taglio. I dischi abrasivi da taglio devono essere utilizzati per la smerigliatura periferica, le forze laterali applicate a quosti dischi possono causarne le frantumazione.
e) Utilizzato sempre flange del disco intatte con le dimensioni e la forma corrente per il disco selezionato. Flange adeguate del disco supportano il disco e riducono quindi la possibilità della relativa rottrura. Le flange dei dischi di taglio sono essere diverse dalles flange del disco di smerigliatura.
f) Non utilizzare dischi consumati di utensili con dimensioni maggiori. I dischi previsti per utensili più grandi non sono adatti per le velocità più elevate di un utensile più piccolo e possono frantumarsi.
Ulteriori avvisi di sicurezza specifici alle operazioni di taglio abrasivo:
a) Non "bloccare" il disco di taglio o applicare una pressione eccessiva. Non cercare di eseguire una profondità di taglio eccessiva. Il sovraccarico del disco allaumenta il caricamento e la predisposizione all'avvitamento o al grippaggio del disco di taglio e la possibilità di contraccolpi o rotture del disco.
b) Non posizionare il corpo in linea e dietro al disco mobile. Se il disco, nel punto di mobilità, si sposta lontano dal corpo, gli eventuali contraccolpi possono spingere il disco mobile e l'utensile direttamente verso l'utente.
c) Quando il disco sta grippando o interrompe un taglio per qualsiasi motivo, spegnere l'utensile e mantenere l'utensile fermo sono a quando il disco si arresta completeness. Durante il taglio, non cercare mai di rimuovere il disco di taglio durante lo spostamento del disco, altrimenti possono verificarsi contraccolpi. Esaminare le condizioni operative e adottare le misure necessarie per eliminare le cause del grippaggio del disco.
d) Non ricominciare l'operazione di taglio sul pezzo in lavorazione. Attendere che il disco

raggiunga la piena velocità e riprendere il taglio con la massima attenzione. Se l'utensile viene riavviato sul pezzo in lavorazione, il disco cui gli grippare, sollevarsi o sobbalzare.
e) Supportare i pannelli o qualsiasi pezzo in lavorazione sovradimensionato per minimizzare il rischio di contraccolpi e incastramenti del disco. I pezzi in lavorazione di grande dimensioni tendono a flettersi sotto il loro stesso peso. Collocare supporti al di fatto del pezzo in lavorazione su entrambi i lati, sia vicino alla linea di taglio che all'estremità del disco.
f) Prestare particolare attenzione nel caso sia necessario eseguire "tagli con cavità" inserendo la lama in una parete essere estidente o in un'altra superficie chiusa. Il disco sporgente cui tagliare i tubi dell'acqua o del gas, i cavi elettrici o gli oggetti che possono causare il contraccolpo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura:

a) Non utilizzato una carta abrasiva
eccessivamente sovradimensionata. Nel selezionare la carta abrasiva, seguire le ragcomandazioni dei produttori. Una carta abrasiva di dimensioni maggiori che si estende altri il cuscinotto da smerigliatura presenta un rischio di lacerazione e cui causare la sbavatura, l'usura del disco o contraccolpi.

Avvisi di sicurezza specifici per le operazioni di spazzolatura metallica:

a) Notare che le setole di ferro cadono alla spazzola persino durante le operazioni normali. Non sovraccaricare i fili applicando un carico eccessivo alla spazzola. Le setole di ferro possono penetrare lavoramente nei vestiti leggeri e/o nella pelle.
b) Se per la spazzola metallica è consigliato l'utilizzo di una protezione, non fare interferire il disco a raggi o la spazzola con il dispositorio. Il diametro del disco a raggi o della spazzola può espandersi a causa del carico di lavoro e delle forze centrifughe.

Avverenze di sicurezza supplementary:

1. Se vengono utilizzati dischi con un centro depresso, accertarsi che si tratti escludivamente di dischi in fibra di vetro rinsforzata.
2. NON UTILIZZARE MAI dischi a tazza in pietra. La presente smerigliatrice non è progettata per quello tipo dischi e l'uso di un tale prodotto potrebbe causare gravi lesionsi personali.
3. Fare attenzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installmente) o il controdado. Se queste parti vengono danneggiate, il disco potrebbe rompersi.
4. Verificare che il disco non tocchi il pezzo in lavorazione prima che si accenda l'interruttore.
5. Prima di usare l'utensile, lasciarlo funzionare a vuoto per quale minuto. Prestare attenzione a vibrazioni e oscillazioni, che potrebberoindicare difetti di installmento o che il disco non è bilanziato correttamente.
6. Per la smerigliatura, usare la superficie specificata del disco.

7. Non lasciare l'utensile acceso. Azionare l'utensile solo dopo averlo impugnato.

8. Non toccare il pezzo subito dopo il lavoro, poiché più raggiungere temperature elevate e provocare ustanioni.

9. Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.
10. Non utilizzato boccole di riduzione o adattatori separati per montare dischi abrasivi con foro长大o.
11. Usare sostanto flange specifiche per quosto utensile.
12. Se si usano utensili su cui montare dischi con foro filettato, accertarsi che la filettatura del disco sua sufficientemente lunga da accettare la lunghezza del mandrino.
13. Accertarsi che il pezzo sia fissato stabilmente nei supporti.
14. Tenere presente che il disco continua a girare anche dopo aver spento l'utensile.
15. Se l'ambiente di lavoro è estremamente caldo o umido oppure contaminato da polvere conduttiva, usare un salvavita (30 mA) per garantire la sicurezza dell'operatore.
16. Non usare l'utensile su materiali che contengono amiento.
17. Quando si usano dischi diamantati, utilizzare sempre la protezione del disco per raccogliere la polvere, come previsto dalle normative in vigore nel paese.
18. I dischi da taglio non devono essere soggetti ad alcuna pressione laterale.

CONSERVARE QUESTE ISTRUZIONI.

AWVERTENZA:

NON lasciare che la familiarità acquisita con il prodotto (dovuta all'uso ripetuto) provochi l'inosservanza delle regole di sicurezza per il presente utensile. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza contentue in questo manuale più provocare lesioni personali gravi.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Prima di regolare o controllare le funzioni dell'utensile, verificare sempre di averlo spento e scollegato dall'alimentazione.

Blocco dell'albero (Fig.1)

ATTENZIONE:

• Non usare il blocco dell'albero perché il mandrino è in funzione. L'uso in tali condizioni può danneggiare l'utensile.

Premere il blocco dell'albero per evitare la rotazione del mandrino durante l'installazione o la rimozione degli accessori.

Azionamento dell'interruttore

ATTENZIONE:

• Prima di collegare l'utensile, controllare se l'interruttore funziona correttamente e ritorna alla posizione "OFF" una volta rilasciato.
• É possibile bloccare l'interruttore nella posizione "ON" per garantire comodità all'operaatore durante l'uso prolongato dell'utensile. Prestare attenzione quando si blocca l'utensile nella posizione "ON" e mantenere una presa sicura. (Fig. 2)

Utensile con interrottore di blocco

Per avviare l'utensile, tirare semplicamente il grilletto (nella direzione B). Per spegnerlo, rilasciare il grilletto. Per il funzionamento continuo, schiacciare il grilletto (nella direzione B) e spingere la levetta di blocco (nella direzione A). Per arrestare l'utensile nellemente è in posizione di blocco, premere a fondo il grilletto (nella direzione B), quindi rilasciarlo.

Utensile con interruptore di sblocco

La sicura consente di evitare di azionare involontariamente il grilletto.

Per avviare l'utensile, spingere la leva di blocco (nella direzione A), quando tirare il grilletto (nella direzione B). Per arrestare l'utensile, rilasciare il grilletto.

Utensile con interrottore di blocco e sblocco

La sicura consente di evitare di azionare involontariamente il grilletto.

Per avviare l'utensile, spingere la leva di blocco (nella direzione A), quando tirare il grilletto (nella direzione B). Per arrestare l'utensile, rilasciare il grilletto.

Per il funzionamento continuo, spingere la levetta di blocco (nella direzione A), tirare il grilletto (nella direzione B) e spingere più a fondo la levetta di blocco (nella direzione A).

Per arrestare l'utensile comme et in posizione di blocco, premere a fondo il grilletto (nella direzione B), quindi rilasciarlo.

NOTA:

Quando vengono accesi, i modelli GA7020S, GA9020S, GA7020SF e GA9020SF iniziano a funzionare lentamente. Tale avvio morbido consente un funzionamento più omogeneo e un minore sforzo dell'operaatore.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile si spento e staccato alla presa di corrente prima di iniziare qualiasi operazione su diesso.

Installazione dell'impugnatura laterale (Fig. 3)

ATTENZIONE:

• Accertarsi sempre che l'impugnatura laterale sia montata correttamente prima di far funzionare l'utensile.

Avvitare saldamente l'impugnatura sul punto dell'utensile migliorato in figura.

Installazione o rimozione della protezione del disco (per disco con centro depresso, multidisco, spazzola per disco a raggi/ disco abrasivo diamantato, disco diamantato)

AVVERTENZA:

• Durante l'uso di un disco con centro depresso/ multidisco, di un disco flessibile o di una spazzola per disco a raggi, la protezione del disco deve essere montata sull'utensile in modo che il dato più vicino della protezione sia sempre rivolto verso l'operatore.
• Se siutilizza un disco abrasivo da taglio/diamantato, accertarsi diutilizzare solo l'apposita protezione speciale per dischi da taglio. (In alcuni paesi europei, se siutilizza un disco diamantato è possibile usare la protezione normale. Attenersi alle normative applicabili nel proprio paese.)

Per utensili con protezione del disco di tipo a chiusura con vite (Fig. 4)

Montare la protezione del disco con la sporenza della banda di protezione allineata con la tacco presente sull'alloggiamento del cuscinetto. Quindi ruotare la protezione disco ad una angolazione tale da proteggere l'operatore, in base al tipo di lavoro. Serrare la vite fino in fondo.

Per rimuovere la protezione del disco, atteneri alla procedura di installmentazione procedendo in senso inverso.

Per utensili con protezione del disco di tipo leva a morsetto (Fig. 5 e 6)

Allentare la leva sulla protezione del disco. Montare la protezione del disco con la sporenza della banda di protezione allineata con la tacco presente sull'alloggiamento del cuscinetto. Ruotare quindi la protezione del disco fino alla posizione mostrata in figura. Serrare la leva per fissare la protezione del disco. Se la leva è troppo stretta o troppo lenta durante il fissaggio della protezione del disco, allentare o stringere il dato con una chiave inglese per regolare il fissaggio della fascia protettiva.

Per rimuovere la protezione del disco, atteneri alla procedura di installmentazione procedendo in senso inverso.

Installazione o rimozione di un disco con centro depresso/multidisco (accessorio) (Fig. 7)

Montare la flangia interna sul mandrino. Montare il disco/ la mola sulla flangia interna e avvitare il controdo sul mandrino.

Per serrare il controdado, premere saldamente il blocco dell'albero in modo da evitare la rotazione del mandrino, quindi utilizzato l'apposita chiave per serrare il controdado in senso orario. (Fig. 8)

Per rimuovere il disco, atteneri alla procedura di installazione procedendo in senso inverso.

Superflangia

I modelli GA7020F, GA7020SF, GA9020F e GA9020SF sono provvisti di superflangia come dotazione standard.

Per svitare il controdo, applicare una forza parsolo a 1/3 di quella necessaria per il tipo convenzionale.

NOTA:

• Solo per utensili con filettatura del mandrino M14

Installazione o rimozione del disco abrasivo (accessorio opzionale)

NOTA:

• Utilizzare sostanto gli accessori di carteggiatura indicati nel presente manuale. Devono essere acquistati separatamente. (Fig. 9)

Montare il cuscinetto in gomma sul mandrino. Montare il disco sul cuscinetto in gomma e avvitare il controdado sul mandrino. Per serrare il controdado, premere saldamente il blocco dell'albero in modo da evitare la rotazione del mandrino, quando utilizzato l'apposita chiave per serrare il controdado girando in senso orario.

Per rimuovere il disco, atteneri alla procedura di installazione procedendo in senso inverso.

FUNZIONAMENTO

AVVERTENZA:

• Non dovrebbe essere mai necessario forzare l'utensile. Il peso stesso dell'utensile esercita una pressione adeguata. Una forza o una pressione eccessiva possono provocare una pericolosa rottura del disco.
• Sostituire SEMPRE il disco se l'utensile è caduto durante la smerigliatura.
• MAI sbattere o far urtare il disco o la mola contro il pezzo.
• Evitare di far rimbalzare o urtare il disco, in particolare durante il lavoro negli angoli, sui bordi aguzzi eosi via. Ciò potrebbe causare la perdita di controllo e contraccolpi.
• MAI usare l'utensile con lame per il taglio del legno o altre seghe. Seutilizzate con le smerigliatrici, tali lame danno frequentemente dei contraccolpi causando perdite di controllo con pericolo di lesioni.

ATTENZIONE:

• Non accendere l'utensile quando è in contatto con il pezzo, poiché ciò potrebbe causare lesioni all'operaatore.
• Indossare sempre occhiali di protezione o una visiera durante il lavoro.
• Dopo l'uso, spegnere sempre l'utensile e attendere che il disco si sua fermato prima di riporlo.

Smerigliatura e carteggiatura

Tenere SEMPRE saldamente l'utensile con una mano sull'impugnatura posteriore e l'altra sull'impugnatura laterale. Accendere l'utensile e applicare il disco o la mola sul pezzo.

Tenere generalmente il bordo del disco o della mola a un angolo di circa 15^ rispetto alla superficie del pezzo.

Durante il periodo di rodaggio di un nuovo disco, non spostare la smerigliatrice nella direzione B, poiché taglierebbe il pezzo. Una volta che il bordo del disco è stato arrotondato dall'uso, il disco cui essere spostato in entrambé le direzioni A e B. (Fig. 10)

Utilizzo con la spazzola metallica (accessorio opzionale)

ATTENZIONE:

• Per controllare il funzionamento della spazzola, avviare l'utensile perché allcun carico, assicurandosi che non vi siano persone davanti alla spazzola.
• Non utilizzato spazzole danneggiate o non equilibrate. L'uso di una spazzola danneggiata potrebbe augmentare la possibilità di infortuni dovuti al contatto con fili della spazzola danneggiati. (Fig. 11)

Scollegare l'utensile e posizionarlo capovolto in modo da accedere fácilmente al mandrino. Rimuovere eventuali accessori dal mandrino. Montare la spazzola metallica sul mandrino e serrarla con la chiave in dotazione. Durante l'uso della spazzola, evitare una pressione excessiva checouldo causare una piegatura或者其他 dei fili, causando rotture premature.

Utilizzo con la spazzola per disco a raggi (accessorio opzionale)

ATTENZIONE:

• Per controllare il funzionamento della spazzola per disco a raggi, avviare l'utensile perché alcun carico, assicurandosi che non vi siano persone davanti alla spazzola.
• Non utilizzare spazzole per disco a raggi danneggiato o non equilibrate. L'uso di una spazzola per disco a raggi danneggiata potrebbe aumento la possibilità di infortuni dovuti al contatto con fili della spazzola danneggiati.
• Utilizzare sempre le protezioni con le spazzole per disco a raggi, verificando che il diametro del disco possa essere contentuto all'interno della protezione. Il disco cui frantumarsi durante l'uso e la protezione aiuta a ridurre le possibilità di infortuni. (Fig. 12)

Scollegare l'utensile e posizionarlo capovolto in modo da accedere fácilmente al mandrino. Rimuovere eventuali accessori dal mandrino. Montare la spazzola per disco a raggi sul mandrino e serrarla con le chiavi.

Durante l'uso della spazzola per disco a raggi, evitare una pressione eccessiva che cui causare una piegatura或者其他 i limiti dei fili, causando rotture premature.

Utilizzo con il disco da taglio abrasivo/disco diamantato (accessorio opzionale)

AVVERTENZA:

• Se si utilizza un disco da taglio abrasivo/disco diamantato, accertarsi di utilizzato solo l'apposita protezione speciale progettata per l'uso con i dischi da taglio. (In alcuni paesi europei, se si utilizza un disco diamantato è possibile usare la protezione normale. Attenersi alle normative applicabili nel proprio paese.)
• Non utilizzato mai un disco da taglio per la smerigliatura laterale.
• Non "bloccare" il disco o applicare una pressione eccessiva. Non tentare di esercitare una forza di taglio eccessiva. Il sovraccarico del disco aumento il caricamento e la predisposizione all'avvitamento o al grippaggio del disco nel taglio e la possibilità di contraccolpi, rotture del disco o il surriscaldamento del motore.

Non avviare l'operazione di taglio nel pezzo in lavorazione. Fare raggiungere al disco la piena velocità e iniziare lentamente a tagliare spostando l'utensile in avanti sulla superficie del pezzo in lavorazione. Se l'utensile viene riavviato sul pezzo in lavorazione, il disco può grippare, sollevarsi o sobbalzare.
- Durante le operazioni di taglio, non modificare mai l'angolo del disco. Se al disco da taglio viene applicata la pressione laterale (analogamente alla smerigliatura), nel disco si creeranno crepe e rotture, provocando lesioni personali gravi.
- Un disco diamantato deve essere utilizzato in modo perpendicolare rispetto al materiale da tagliare. Montare la flangia interna sul mandrino. Montare il disco sulla flangia interna e avvitare il controdo sul mandrino. (Fig. 13)

Per l'Australia e la Nuova Zelanda

Montaggio o rimozione del disco da taglio abrasivo/disco diamantato (accessorio opzionale) (Fig. 14)

MANUTENZIONE

ATTENZIONE:

• Prima di effettuare controlli o operazioni di manutenzione, verificare sempre che l'attrezzo sia spento e scollegato.
• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

L'utensile e le aperture di ventilazione devono essere mantenuti puliti. Pulire regolarmente le aperture di ventilazione dell'utensile o quando iniziano a essere ostruite. (Fig. 15)

Sostituzione delle spazzole di carbone (Fig. 16)

Quando la punta isolante in resina all'interno della spazzola di carbone è esposta al dato del commutatore, il motore dell'utensile si spegne automaticamente. In quello caso, è necessario sostituire entrambé le spazzole di carbone. Mantenere le spazzole di carbone pulite e libero di scorrere nei portaspazzole. Entrambe le spazzole di carbone devono essere sostituite contemporaneamente. Utilizzato solo spazzole di carbone identiche.

Usare un cacciavite per rimuovere i tappi dei portaspazzole. Estrarre le spazzole di carbone consumate, inseire le nuove spazzole e rimontare i tappi dei portaspazzole. (Fig. 17)

Per mantenere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasi另一 tra operazione di manutenzione o regolazione devono essere eseguite dai centri di assistenza autorizzati Makita utilizzato sempre parti di ricambio originali.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consiglia l'uso dei seguenti accessori per l'utensile Makita descripto in quello manuale. L'uso di qualsiasi altri accessorio potrebbe provocare lesioni personali. Utilizzare gli accessori esclusivamente per l'uso dichiarato.

Per l'assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

1 Impugnatura laterale
2 Protezione per disco con centro depresso/multidisco/spazzola per disco a raggi
3 Flangia interna/superflangia	*1 *2
4 disco con centro depresso/multidisco
5 Controdado/Ezynut	*1 *2
6 Protezione per disco da taglio abrasivo/disco diamantato	*3
7 Flangia interna 78 (solo modelli destinati all'Australia e alla Nuova Zelanda)
8 Disco da taglio abrasivo/disco diamantato
9 Flangia esterna 78 (solo modelli destinati all'Australia e alla Nuova Zelanda)
10 Gommino
11 Disco abrasivo
12 Controdado di carteggiatura
13	Spazzola per disco a raggi
14	Spazzola di ferro
-	Chiave controdo
-	Accessorio coperchio antipolvere

1 Solo per utensili con fillettatura del mandrino M14.
2 Non utilizzato la superflangia ed Ezynut insieme.
3 In alcuni paesi europei, se si utilizza un disco diamantato è possibile usare la protezione normale al posting della protezione speciale che copre entrambi i lati del disco. Attenersi alle normative applicabili nel proprio paese.
4 Utilizzare insieme la flangia interna 78 e la flangia esterna 78 (solo modelli destinati all'Australia e alla Nuova Zelanda).

013353

NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell'utensile come accessori

standard. Gli accessori standard posso n di differire da paese a paese.

Rumore

ENG905-1

Il tipico livello di rumore ponderato "A" è determinato in conformità con la norma EN60745:

Livello di pressione sonora (L_pA) : 89 dB (A)

Livello di potenza sonora (L_WA) : 100 dB (A)

Variazione (K): 3 dB (A)

Indossare una protezione acustica.

Vibrazioni

ENG900-1

Il valore totale delle vibrazioni (somma vettoriale

triassiale) è determinato in conformità con la norma

EN60745:

Modalità di lavoro: smerigliatura della superficie con normale impugnatura laterale

Emissione vibrazioni (a_h,AG) .. 8,5m / s^2

Variazione (K): 1,5 m/s²

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale antivibrazioni

Emissione vibrazioni (a_h,AG) .. 8,0m / s^2

Variazione (K): 1,5m / s^2

Modalità di lavoro: smerigliatura con disco

Emissione vibrazioni (a_h,DS) .. 2,5m / s^2

Variazione (K): 1,5 m/s²

Modello GA7021

Modalità di lavoro: smerigliatura della superficie con normale impugnatura laterale

Emissione vibrazioni (a_h,AG) .. 5,0m / s^2

Variazione (K): 1,5m / s^2

Modalità di lavoro: smerigliatura della superficie con impugnatura laterale antivibrazioni

Emissione vibrazioni (a_h,AG) .. 4,5m / s^2

Variazione (K): 1,5m / s^2

Modalità di lavoro: smerigliatura con disco

Emissione vibrazioni (a_h,DS) .. 2,5m / s^2 o inferiore

Variazione (K): 1,5m / s^2

Modello GA9020, GA9020S

Modalità di lavoro: smerigliatura della superficie

Emissione vibrazioni (a_h,AG) .. 5,5m / s^2

Variazione (K): 1,5m / s^2

Modalità di lavoro: smerigliatura con disco

Emissione vibrazioni (a_h,DS) .. 2,5m / s^2 o inferiore

Variazione (K): 1,5m / s^2

ENG902-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato in conformità con il metododi di test standard e cui quodesserereutilizzato per confrontare tra loro diversi utensili.
• Il valore di emissione delle vibrazioni dichiarato può essere utilizzato per stime preliminari dell'esposizione.
• Il valore dell'emissione delle vibrazioni dichiarato è utilizzato per le applicazioni principali dello strumento. Tuttavia, se lo strumento viene utilizzato per altre applicazioni, il valore dell'emissione delle vibrazioni potrebbe essere diverso.

AVVERTENZA:

L'émissione delle vibrazioni durante l'uso effettivo dell'utensile elettrico cui risultare diversa rispetto al

valore dichiarato, in base alla modalità d'uso dell'utensile.

• Assicurarsi di individuire le necessarie misure di sicurezza per protegere l'operatore in base a una stima dell'esposizione nelle condizioni reali di utilizzo (prendendo in considerazione tutte le fasi del ciclo operativo, come quante volte l'utensile viene spento e i periodi in cui rimane inattivo,或者其他 al tempo di avviamento).

Solo per i paesi europei

ENH101-17

Dichiarazione di conformità CE

Makita dichiara che le macchine seguenti:

Denominazione dell'utensile:

Smerigliatrice angolare

sono conformi alle seguenti direttive europee: 2006/42/EC

Sono prodotte in conformitàagli standard o ai documenti

standardizzati riportati di seguito:

EN60745

Il documento tecnico ai sensi della Direttiva europea

2006/42/EC è disponible presso:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

1. 1. 2013

Yasushi Fukaya

Direttore

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgio

ACCESORIOS OPCIONALES

PRECAUCION:
