GEBRUIKSAANWIJZING PSTDA 18Li A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

IAN 102866

GB IE

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

Gebruik in overeenstemming met bestemming 62

Onderdelen 62

Inhoud van het pakket 62

Algemene veiligheidsinstructies voor elektrische gereedschappen .....63

1. Veiligheid op de werkplek 64

2. Elektrische veiligheid 64

3. Veiligheid van personen....64

4. Gebruik en behandeling van het elektrische gereedschap 65

5. Gebruik en behandeling van het accugereedschap 65

6. Service 66

Apparaatspecifi eke veiligheidsvoorschriften voor decoupeerzagen 66

Veiligheidsinstructies voor opladers 66

Aanvullende aanwijzingen....66

Originele accessoires/hulpapparatuur 66

Informatie over zaagbladen....67

Vóór de ingebruikname 67

Accupack opladen (zie afb. A) 67

Accupack in het apparaat plaatsen/uit het apparaat nemen 67

Status van de accu controleren 67

Ingebruikname 67

Zaagblad monteren / vervangen....67

Parallelaanslag monteren....68

Spaanafzuiging aansluiten. 68

Spaanblaasfunctie 68

Splinterbescherming monteren....68

Glijschoen monteren....68

Bediening 68

Zaaghoek instellen....68

Slagfrequentie instellen 68

Inschakelen / uitschakelen 69

Onderhoud en reiniging 69

Garantie 69

Service....70

Importeur 70

Afvoeren 70

Vertaling van de oorspronkelijke conformiteitsverklaring ....71

Reserveaccu bestellen 72

Online bestelling 72

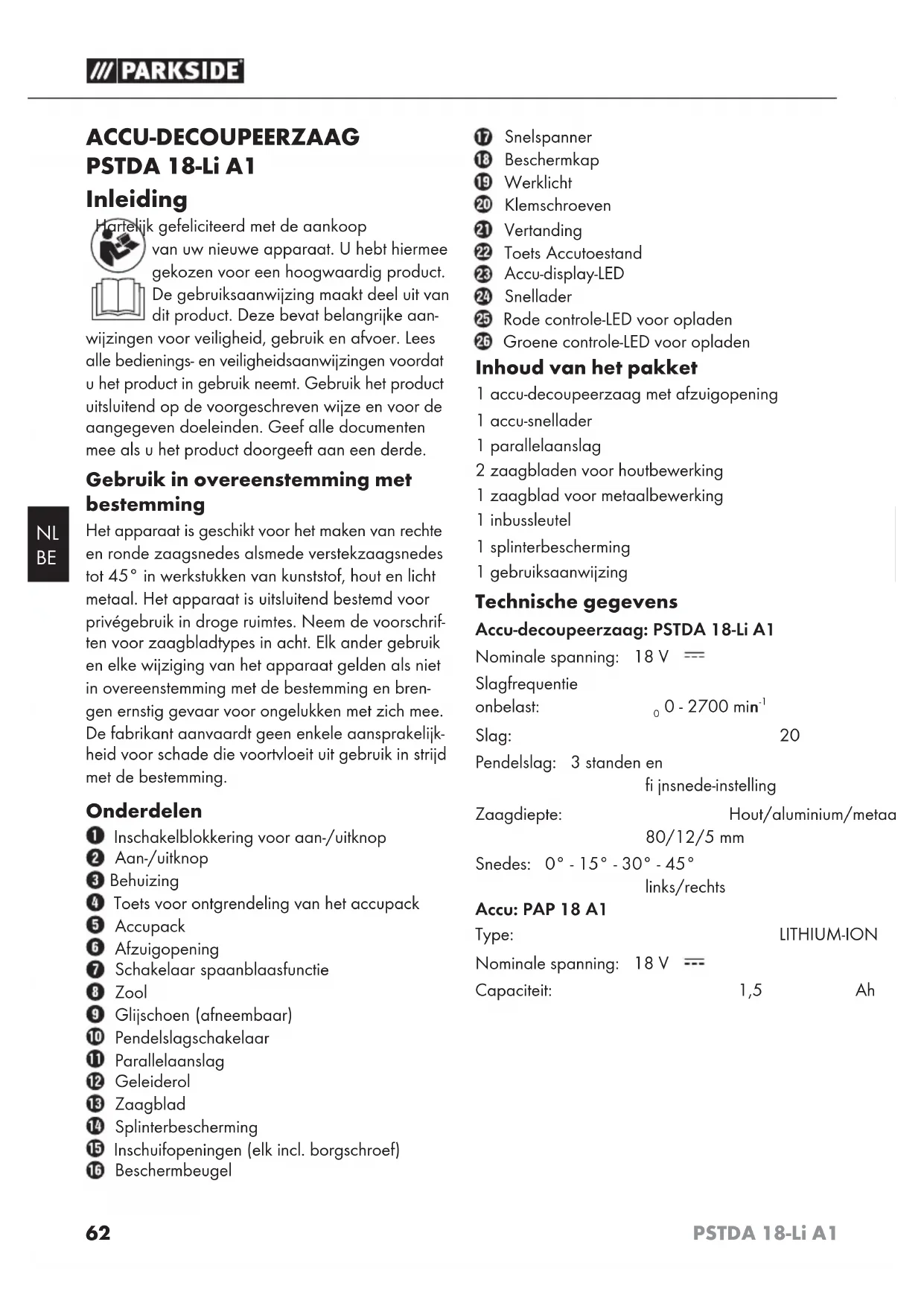

k gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Het apparaat is geschikt voor het maken van rechte en ronde zaagsnedes alsmede verstekzaagsnedes tot 45° in werkstukken van kunststof, hout en licht metaal. Het apparaat is uitsluitend bestemd voor privégebruik in droge ruimtes. Neem de voorschriften voor zaagbladtypes in acht. Elk ander gebruik en elke wijziging van het apparaat gelden als niet in overeenstemming met de bestemming en brengen ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming.

Onderdelen

① Inschakelblokkering voor aan-/uitknop
② Aan-/uitknop
③ Behuizing
4 Toets voor ontgrendeling van het accupack
5 Accupack
6 Afzuigopening
⑦ Schakelaar spaanblaasfunctie
8 Zool
9 Glijschoen (afneembaar)
10 Pendelslagschakelaar
11 Parallelaanslag
12 Geleiderol
13 Zaagblad
14 Splinterbescherming
15 Inschuifopeningen (elk incl. borgschroef)
16 Beschermbeugel

17 Snelspanner
18 Beschermkap
19 Werklicht
20 Klemschroeven
21 Vertanding
22 Toets Accutoestand
23 Accu-display-LED
24 Snellader
25 Rode controle-LED voor opladen
26 Groene controle-LED voor opladen

Inhoud van het pakket

1 accu-decoupeerzaag met afzuigopening
1 accu-snellader
1 parallelaanslag
2 zaagbladen voor houtbewerking
1 zaagblad voor metaalbewerking
1 inbussleutel
1 splinterbescherming
1 gebruiksaanwijzing

Technische gegevens

Pendelslag: 3 standen en fi jnsnede-instelling

Zaagdiepte: Hout/aluminium/metaa 80/12/5 mm

Snedes: 0^ - 15^ - 30^ - 45^

links/rechts

Accu: PAP 18 A1

Type: LITHIUM-ION
Nominale spanning: 18 V ---
Capaciteit: 1,5 Ah

Accu-snellader: PLG 18 A1

INGANG / Input:

Nominale spanning: 230 - 240 V \~, 50 Hz

Opgenomen vermogen: 40 W

UITGANG / Output:

Oplaadduur: ca. 60 min

Zekering (binnen): 2 A

Beschermingsklasse:

Geluids- en trillingsgegevens:

Gemeten waarde voor geluid vastgesteld conform EN ISO 4871. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau: 80 dB(A)

Geluidsvermogenniveau:91dB(A)

Onzekerheid K: 3 dB

Draag

gehoorbescherming!

Vastgestelde acceleratie, gemiddeld:

Hand-/armtrilling a_h=9,2 m/s^2

Onzekerheid K = 1,5 m/s²

OPMERKING

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een in EN 60745 genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook gebruikt worden voor een voorlopige beoordeling van de blootstelling.

⚠ WAARSCHUWING!

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheidsin- structies voor elektrische gereedschappen

⚠ WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen. Het niet naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed geventileerd. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.
b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoff en, gassen of stoff en bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrisch gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Gebruikt u elektrisch gereedschap buitens- huis, gebruik dan alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.

g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrische gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact of verwijder de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd zagen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, toebehoren, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu uitsluitend op met de oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt.

b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Houd een niet-gebruikte accu uit de buurt van nietjes, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel met water bij onbedoeld contact met accuvloeistof. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

VOORZICHTIG! EXPLOSIEGEVAAR!

Laad niet-oplaadbare accu's nooit op.

erm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiege- vaar.

6. Service

a) Laat uw elektrisch gereedschap alleen door gekwalifi ceerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Apparaatspecifi eke veiligheidsvoorschriften voor decoupeerzagen

Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het elektrische gereedschap met verborgen elektriciteitsleidingen in aanraking kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.

Veiligheidsinstructies voor opladers

■ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.

De binnenshuis.

WAARSCHUWING!

- Gebruik het apparaat niet wanneer de kabel, het netsnoer of de netstekker beschadigd is. Beschadigde netsnoeren betekenen levensgevaar vanwege elektrische schok.

Aanvullende aanwijzingen

■ Houd uw handen uit de buurt van het zaaggedeelte. Grijp niet onder het werkstuk. Bij contact met het zaagblad bestaat er letselgevaar.

Houd uw handen uit de buurt van de slagstang en de snelspanner. Bij contact met deze componenten bestaat er gevaar voor kneuzingen.

Plaats het elektrische gereedschap alleen ingeschakeld tegen het werkstuk. Er bestaat anders gevaar voor een terugslag!

Let erop dat de zool 8 en de glijschoen 9 bij het zagen op het werkstuk liggen.

■ Wanneer u de splinterbescherming ^14 wilt gebruiken, verwijdert u eerst de glijschoen ^9

■ Schakel na afl oop van de werkzaamheden het elektrische gereedschap uit en trek het zaagblad 18 pas uit de snede wanneer het tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.

- Gebruik alleen onbeschadigde en goed functionerende zaagbladen. Verbogen en botte zaagbladen kunnen breken of een terugslag veroorzaken.

■ Zet het werkstuk vast. Gebruik lijmklemmen/een bankschroef om het werkstuk vast te zetten. Het blijft beter op zijn plaats dan wanneer u het met de hand vasthoudt.

■ Bewerk geen bevochtigde materialen of vochtige oppervlakken.

Risico door stof! Sluit bij het langdurig bewerken van hout en met name bij het bewerken van materialen waarbij voor de gezondheid schadelijke stoff en ontstaan, het apparaat aan op een passende stofafzuiging.

Draag een stofmasker!

Zorg voor voldoende ventilatie.

Originele accessoires/hulpapparatuur

- Gebruik alleen accessoires en hulpapparatuur die vermeld staan in de gebruiksaanwijzing resp. waarvan gebruik compatibel is met het apparaat.

Informatie over zaagbladen

Het Parkside-basispakket bevat al zaagbladen voor de belangrijkste toepassingen in hout en metaal.

• 2 zaagbladen voor algemene houtsnedes
• 1 zaagblad voor lichte metalen tot 3 mm

OPMERKING

▶ U kunt elk zaagblad gebruiken, mits het een passend heft (inklemschacht) heeft.

Type zaagblad

geschikt niet geschikt

Vóór de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTIG!

▶ Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt resp. in de oplader plaatst.

OPMERKING

Drie apparaten - drie compatibele accu's. Onderling verwisselbaar! (zie het hoofdstuk Reserveaccu bestellen)

Laad het accupack nooit op als de omgevings-temperatuur lager is dan 10 °C of hoger is dan 40 °C.

Plaats het accupacl ^5 op de snellader 24 (zie afb. A).
- Steek de stekker in het stopcontact. De controle-LED 25 gaat rood branden.
De groene controle-LED ^26 geeft aan dat het opladen is voltooid en dat het accupack ^5 klaar is voor gebruik.
♦ Schuif het accupacl ^5 in het apparaat.

Laad een accupack nooit onmiddellijk na het snellaadproces voor de tweede keer op. Een accupack kan te ver worden doorgeladen, wat de levensduur van de accu en de lader reduceert.
Schakel de oplader tussen twee opeenvolgende laadprocessen minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact.

Accupack in het apparaat plaatsen/uit het apparaat nemen

Accupack plaatsen:

Klik het occupac5 vast in het apparaat.

Accupack uit het apparaat halen:

Druk op de ontgrendelingstoet 4 en neem het accupack uit het apparaat.

Status van de accu controleren

Druk voor controle van de accustatus op de toets Accutoestand 27zie ook de hoofdafbeelding). De toestand resp. de resterende capaciteit wordt op de accu-display-LED 26ls volgt aangegeven:
♦ ROOD / ORANJE / GROEN = maximale lading / capaciteit ROOD / ORANJE = middelhoge lading / capaciteit ROOD = zwakke lading - accu opladen

Ingebruikname

Zaagblad monteren / vervangen

Bij alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, verwisselen van zaagbladen, enz.) en bij het vervoeren en opbergen moet de accu worden verwijderd. Bij onbedoeld drukken op de aan-/uitknop bestaat er letselgevaar.

Druk de beschermkap 18 ter hoogte van de buitenste houders samen en trek hem naar voren toe van het apparaat.
♦ Draai de snelspannet en houd deze gedraaid.
Druk het gewenste zaagblad tot aan de aanslag in de snelspanner 17

Laat de snelspanne17 los; hij moet nu terug-gaan naar zijn uitgangspositie. Het zaagblad is nu vergrendeld.

Monteer de beschermkap ① Noordat u het apparaat aansluit op een stofafzuiging.

Plaats de beschermkap18 zodanig op het apparaat, dat de beide buitenste houders in de uitsparingen van de behuizing vastklikken.

Neem de beschermkap van het apparaat voor werkzaamheden zonder stofafzuiging en voor verstekzaagsnedes. Druk daartoe de beschermkap ter hoogte van de buitenste houders samen en trek hem naar voren toe van het apparaat.

Parallelaanslag monteren

De parallelaanslag 1 kan links of rechts op het apparaat worden bevestigd.

♦ Draai de beide borgschroeven van de inschuif-openingen 145bs.

♦ Schuif de parallelaanslag ^11 in de inschuif-openingen ^15 .

♦ Schroef de beide borgschroeven weer vast.

Spaanafzuiging aansluiten

♦ Steek de afzuigopening ^6 in het afzuigkanaal tot deze vastklemt.

Dit hangt af van de diameter van de stof- en spaanafzuiging.

- Sluit een goedgekeurde stof- en spaanafzuiging aan op de afzuigopening 6

Afzuigfunctie ondersteunen:

♦ Schuif de schakelaar voor de spaanblaasfunctie ⑦aar achteren.

Spaanblaasfunctie

Spaanblaasfunctie inschakelen:

♦ Schuif de schakelaar voor de spaanblaasfunctie ⑦laar voren.

Splinterbescherming monteren

De splinterbescherming 14 kan splinteren van het oppervlak bij het zagen van hout voorkomen. De splinterbescherming 14 kan alleen bij bepaalde typen zaagbladen, zonder glijschoen 9 n alleen bij een zaaghoek van 0° worden gebruikt.

Druk de splinterbescherming van onder af in de zool (inkeping omhoog).

Glijschoen monteren

Bij de bewerking van kwestbare oppervlakken kunt u de glijschoen ⑨ op de zool ⑧ laatsen om krassen op het oppervlak te voorkomen.

- Hang de glijschoe 9 aan de voorzijde van de zool 8n druk hem aan de achterzijde omhoog tot hij op de zool 8astklikt.

- Voor het verwijderen van de glijschoe 9 maakt u hem los aan de achterkant van de zool 8n neemt u hem naar voren af.

Bediening

Zaaghoek instellen

- Draai de klemschroeve 30 los met de meege-leverde inbussleutel en schuif de zool 8aar achteren.

Stel de verstekhoek van 0°/15°/30°/45° in met behulp van de markeringen op de zool ⑧ Schuif de zool ⑧aar voren, zodat de borgpen in de vertanding ②rijpt.

Zet de klemschroever20 vast met de inbussleutel.

Slagfrequentie instellen

De aan-/uitknop 2 heeft een variabele toerentalregeling. Licht drukken op de aan-/uitknop 2 resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger.

OPMERKING

De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat.

◆ Met de pendelslagschakelaar10 kunt u de pendelbeweging van het zaagblad 13 instellen. Zonder pendelbeweging (stand 0) bereikt u fi jne en zuivere zaagranden. Schakel bij dunne werkstukken de pendelslag uit. Als de pendelslag is geactiveerd (stand 1 - 3), gaat het zagen sneller.

Inschakelen / uitschakelen

Apparaat inschakelen:

Druk de inschakelblokkering ^1 naar links of rechts en houd deze ingedrukt.

Druk op de aan-/uitknop 2. Nadat de machine is gestart, kunt u de inschakelblokkering 1veer loslaten. Het werklicht 19 brandt bij een licht of volledig ingedrukte aan-/uitknop 2-Hiermee kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden.

Apparaat uitschakelen:

Laat de aan-/uitknop 2 los.

Onderhoud en reiniging

WAARSCHUWING! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit.

■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.

- Gebruik voor het schoonmaken van de behuizing een droge doek.

Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog.

■ Maak het apparaat na het zagen altijd schoon.

■ Verwijder verontreinigingen (bijv. door zaagspanen). Reinig de zaagbladhouder eventueel met een kwastje of door deze met perslucht schoon te blazen.

Garantie

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voor-afgaand aan de levering nauwkeurig gecontroleerd. Bewaar de kassabon als bewijs van aankoop. Neem telefonisch contact op met uw servicepunt, mocht u aanspraak willen maken op de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

De garantie geldt uitsluitend voor materiaal- of fabricagefouten, echter niet voor transportschade, niet voor onderdelen die onderhevig zijn aan slijtage of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefi liaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt.

De garantieperiode wordt door deze waarborg niet verlangd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld, echter uiterlijk twee dagen na de aankoopdatum. Voor reparaties na afl oop van de garantieperiode worden kosten in rekening gebracht.

Service

⚠ WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

NL Service Nederland

Bereikbaarheid hotline: maandag t/m vrijdag van 8:00 uur - 20:00 uur (MET)

Importeur

De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.

Deponeer elektrisch gereedschap niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

Deponeer accu's niet bij het huisvuil! Li-ion

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accu-pack en /of het apparaat in bij de hier- voor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrische gereedschap / accu-pack kunt u informatie opvragen bij uw gemeentereiniging.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, document-verantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EU-laagspanningsrichtlijn

(2006/95/EC)

Elektromagnetische compatibiliteit

(2004/108/EC)

RoHS-richtlijn

(2011/65/EU)

Toegepaste geharmoniseerde normen:

EN 60745-1 / A11: 2010

EN 60745-2-11: 2010

EN 62233: 2008

EN 55014-1 / A2: 2011

EN 55014-2 / A2: 2008

EN 60335-1: 2012

EN 60335-2-29 / A2:2010

EN 61000-3-2 / A2: 2009

EN 61000-3-3: 2013

Typeaanduiding van het apparaat:

Productiejaar: 07-2014

Serienummer: IAN 102866

Bochum, 20-6-2014

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Reserveaccu bestellen

Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen.

De prijs van een vervangende accu bedraagt € 20 incl. BTW en verzending. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.

Drie machines - drie compatibele accu's. Onderling verwisselbaar!

Online bestelling

Zo bestelt u een vervangende accu in de accessoireshop:

■ Ga in uw webbrowser naar de website www.kompernass.com.
■ Klik rechtsonder op het vlaggetje van uw land en taal.

Klik nu op "Accessoireshop" en kies vervolgens in de rubriek "Topseller" de bij uw apparaat horende vervangende accu.
Nadat u de vervangende accu in de winkelwagen hebt gelegd, klikt u op "Afrekenen" en volgt u de aanwijzingen die op het beeldscherm verschijnen om de bestelling te voltooien.

OPMERKING

In enkele landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de service-hotline.
De actie is beperkt tot één accu per klant/apparaat, alsmede tot een looptijd van één maand na de actieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal geldende voorwaarden worden besteld.

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 102866) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Inhaltsverzeichnis

Einleitung....74
