KÄYTTÖOHJE PSTDA 18Li A1 PARKSIDE

Alkuperäisen käyttöohjeen käännös

DK

BATTERIDREVEN PENDULSTIKSAV

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

SE

Määräystenmukainen käyttö 14

Koneen osat....14

Toimitussisältö....14

Tekniset tiedot....14

Yleiset sähkötyökaluja koskevat turvallisuusohjeet .... 15

1. Työpaikkaturvallisuus 15

2. Sähköturvallisuus 15

3. Henkilöiden turvallisuus 16

4. Sähkötyökalun käyttö ja käsittely....16

5. Akkutyökalun käyttö ja käsittely 17

6. Huolto 17

Pistosahoja koskevia laitekohtaisia turvallisuusohjeita 17

Laturia koskevat turvallisuusohjeet 17

Lisäohjeet 17

Alkuperäistarvikkeet/-lisälaitteet....18

Tietoja sahanteristä....18

Ennen käyttöönottoa 18

Akun lataaminen (ks. kuva A)....18

Akun asettaminen ja irrottaminen laitteesta 18

Akun varauksen tarkistaminen 19

Käyttöönotto....19

Sahanterän asentaminen / vaihtaminen 19

Suojakuvun asentaminen 19

Suuntaisvasteen asentaminen....19

Lastunpoistolaitteen liittäminen 19

Lastunpuhallustoiminto 19

Rispaantumissuojan asentaminen....19

Liukukengän asentaminen....19

Käyttö 20

Sahauskulman säätäminen. 20

Iskutaajuuden säätäminen 20

Heilurilikkeen säätäminen 20

Käynnistäminen/Sammuttaminen....20

Huolto ja puhdistus....20

Takuu....20

Huolto 21

Maahantuoja 21

Hävittäminen 21

Alkuperäisen vastaavuusvakuutuksen käännös 22

Vara-akun tilaaminen 23

Tilaus internetin kautta 23

Tilaus puhelimitse 23

AKKUKÄYTTÖINEN HEILURI- PISTOSAHA PSTDA 18-Li A1

Johdanto

ut uuden laitteen hankinnasta. Olet valinnut laadukkaan tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuutta, käyttöä ja hävittämistä koskevia ohjeita. Tutustu ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin, liitä mukaan kaikki tuotetta koskevat asiakirjat.

Määräystenmukainen käyttö

Laite on tarkoitettu suorien ja kaarevien linjojen sahaukseen sekä kulmikkaiden työkappaleiden jopa 45°:n viistosahauksiin. Laite soveltuu muovin, puun ja kevytmetallin työstämiseen. Laite on tarkoitettu vain yksityiskäyttöön, ja sitä saa käyttää vain kui-vissa tiloissa. Huomaa sahanterätyyppejä koskevat ohjeet. Laitteen muu käyttö tai muuttaminen on määräystenvastaista ja siihen liittyy huomattava tapaturmariski. Valmistaja ei ota mitään vastuuta määräystenvastaisesta käytöstä aiheutuneista vahingoista.

Koneen osat

① Virtakytkimen lukituspainike
② Virtakytkin
3 Runko
4 Akun vapautuspainike
5 Akku
6 Imuistukka
⑦ Lastunpuhalluslaitteen kytkin
8 Pohjalaatta
9 Liukukenkä (irrotettava)
10 Heilurikytkin
⑪ Suuntaisvaste
12 Ohjausrulla
13 Sahanterä
14 Rispaantumissuoja
15 Sisääntyöntöaukot (sis. lukitusruuvit)
16 Suojakaari
17 Pikaistukka
18 Suojakupu
19 Työvalo
20 Kiristysruuvit

21 Hammastus
22 Akkuvarauksen painike
23 Akkuvarauksen LED-näyttövalo
24 Pikalaturi
25 Punainen latauksen LED-merkkivalo
26 Vihreä latauksen LED-merkkivalo

Toimitussisältö

1 Akkukäyttöinen heiluripistosaha sis. imuistukka
1 Akun pikalaturi
1 suuntaisvaste
2 sahanterää puuntyöstöön
1 sahanterä metallintyöstöön
1 kuusioavain
1 rispaantumissuoja
1 käyttöohje

Tekniset tiedot

Akkukäyttöinen heiluripistosaha PSTDA 18-Li A1

Nimellisjännite: = 18 V

Iskut tyhjäkäynnillä: n 0-2700 min ^-1

lsku: 20

Heiluri-isku: 3 porrasta ja hienosahaussäätö

Sahaussyvyys: Puu/alumiini/metalli: 80/12/5 mm

Sahaukset: 0^-15^-30^-45^ vasemmalle/oikealle

Akku: PAP 18 A1

Tyyppi: LITIUMIONIAKKU

Nimellisjännite: = 18 V

Kapasiteetti 1,5 Ah

Akun pikalaturi: PLG 18 A1

TULO / Input:

Nimellisjännite: 230\~240 Mz

Tehontarve: 40 W

LÄHTÖ/Output:

Nimellisjännite: = 18 V

Latausvirta: 1,8 A

Latauksen kesto: n. 60 min

Sulake (sisällä): 2 A T2A

Suojaluokka: Ⅱ/回

Melua ja tärinää koskevat tiedot:

Meluarvot on mitattu standardin EN ISO 4871 mukaan. Sähkötyökalun tyypilliset A-painotetut melutasot:

Äänenpainetaso: 80 dB(A)

Äänentehotaso: 91

Epävarmuus K: 3 dB

Käytä

kuulosuojaimia!

Arvioitu kiihtyvyys tavallisesti:

Käteen ja käsivarteen kohdistuva tärinä a_h=9,2 m/s^2

Epävarmuus K = 1,5 m/s²

OHJE

Näissä ohjeissa ilmoitettu tärinäaltistus on mitattu standardissa EN 60745 normitetulla mittausmenetelmällä, ja sitä voidaan käyttää laitevertailuun. Ilmoitettua tärinäaltistusarvoa voidaan käyttää suuntaa antavan altistuksen arviointiin.

VAROITUS!

Tärinäaltistus muuttuu sähkötyökalun käytön mukaan ja saattaa joissain tapauksissa ylittää tässä ohjeessa mainitun arvon. Tärinäaltistusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännöllisesti tällaisella tavalla. Pyri pitämään tärinän aiheuttama rasitus mahdollisimman pienenä. Tärinäaltistusta vähentävät esimerkiksi käsineiden käyttö työkalua käytettäessä ja työajan rajoittaminen. Tällöin on otettava huomioon koko käyttöaika (myös ajat, joina sähkötyökalu on sammutettuna ja joina se on päällä, mutta käy ilman kuormitusta).

Yleiset sähkötyökaluja koskevat turvallisuusoh- jeet

VAROITUS!

dB(A) ▶ Lue kaikki turvallisuusohjeet ja muut ohjeet. Sekä turvallisuusohjeiden että muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää käyttöä varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" koskee sekä verkkokäyttöisiä sähkötyökaluja (sis. virtajohdon) että akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikkaturvallisuus

a) Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja valaise-mattomat työskentelyalueet saattavat johtaa onnettomuuksiin.
b) Älä käytä sähkötyökalua räjähdysalttiissa ympäristöissä, joissa säilytetään helposti syttyviä nesteitä tai kaasuja tai joissa on pölyä. Sähkötyökaluilla työskenneltäessä syntyy kipinöintiä, joka voi sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt poissa sähkötyökalun lähettyviltä työskentelyn aikana. Voit helposti menettää laitteen hallinnan, jos työskentelysi häiriintyy.

2. Sähköturvallisuus

a) Sähkötyökalun verkkopistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteripistokkeita suojamaadoitettujen sähkötyökalujen kanssa. Alkuperäinen pistoke ja sopiva pistorasia vähentävät sähköiskun vaaraa.

b) Vältä kontaktia maadoitettujen pintojen, kuten putkien, lämpöpattereiden, liesien ja jääkaappien kanssa. Sähköiskun vaara on tavallista suurempi, jos kehosi on maadoitettu.

c) Suojaa sähkötyökaluja sateelta ja kosteudelta. Veden tunkeutuminen sähkölaitteeseen lisää sähköiskun vaaraa.
d) Älä kanna äläkä ripusta sähkötyökalua virtajohdosta. Älä myöskään vedä virtajohdosta irrottaessasi pistoketta pistorasiasta. Pidä johto loitolla kuumasta, öljystä, terävistä reunoista ja laitteen liikkuvista osista. Vaurioitunut tai kietoutunut virtajohto lisää sähköiskun vaaraa.
e) Jos työskentelet sähkötyökalulla ulkotiloissa, käytä ainoastaan jatkojohtoa, jonka käyttö on sallittu myös ulkotiloissa. Ulkotilaan sovel- tuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voida välttää, on käytettävä vikavirtakytkintä. Vikavirtakytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, keskity siihen, mitä olet tekemässä ja toimi järkevästi työskennellessäsi sähkötyökalun kanssa. Älä käytä sähkötyökalua, jos olet väsynyt tai huumausaineiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Pienikin tarkkaavaisuuden herpaantuminen voi sähkötyökalulla työskenneltäessä aiheuttaa vakavia loukkaantumisia.
b) Käytä henkilökohtaisia turvavarusteita ja aina suojalaseja. Henkilökohtaisten turvavarusteiden, kuten pölyltä suojaavan hengityssuojan, turvajalkineiden, suojakypärän tai kuulosuojainten, käyttö vähentää loukkaantumisriskiä.
c) Varo käynnistämästä sähkötyökalua vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen sähköverk- koon ja/tai kiinnität akun, otat sähkötyöka- lun käteen tai kannat sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä, tai jos laite on jo kytketty päälle, kun liität sen sähköverkkoon.
d) Poista kaikki säätötyökalut ja ruuviavaimet työskentelyalueelta, ennen kuin käynnistät sähkötyökalun. Laitteen pyörivään osaan kiinnitetty työkalu tai avain voi aiheuttaa loukkaantumisia.

e) Vältä työskentelyä epätavallisessa asennossa. Asetu tukevaan asentoon ja säilytä tasapaino koko ajan. Näin pystyt yllättävissä tilanteissa hallitsemaan sähkötyökalua paremmin.
f) Käytä soveltuvaa vaatetusta. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatetus ja käsineet poissa liikkuvien osien lähettyviltä. Löysä vaatetus, korut tai pitkät hiukset voivat jäädä kiinni liikkuviiin osiin.
g) Jos käytät pölynpoisto- ja pölynkeruulaitteita, varmista, että ne on liitetty laitteeseen ja että niitä käytetään oikein. Pölynpoistolaitteen käyttäminen voi vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kulloiseenkin työhön soveltuvaa sähkötyökalua. Sopivalla sähkötyökalulla työskentely on tehokkaampaa ja turvallisempaa ohjeistetulla tehoalueella työskenneltäessä.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voida enää kytkeä päälle tai pois päältä, on vaarallinen ja vaatii korjausta.
c) Irrota pistoke pistorasiasta ja/tai poista akku, ennen kuin teet säätöjä laitteeseen, vaihdat lisävarusteita tai asetat laitteen sivuun. Tällä varotoimella estetään sähkötyökalun tahaton käynnistyminen.
d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa. Älä anna laitetta sellaisten henkilöiden käyttöön, jotka eivät osaa käyttää laitetta tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat kokemattomien henkilöiden käsissä vagarollisia.
e) Hoida sähkötyökaluja huolellisesti. Varmista, että liikkuvat osat toimivat moitteettomasti eivätkä juutu kiinni, ja ettei mikään osa ole mur- tunut tai vahingoittunut niin, että sähkötyöka- lun toiminta häiriintyy. Korjauta vaurioituneet osat ennen laitteen käyttöä. Moni tapaturma johtuu huonosti huolletuista sähkötyökaluista.

f) Pidä terät terävinä ja puhtaina. Huolella hoidetut ja leikkuureunoiltaan terävät leikkuuterät eivät juutu niin helposti kiinni, ja niiden käyttö on helpompaa.
g) Käytä sähkötyökaluja, lisätarvikkeita, käyttö- työkaluja jne. tässä annettujen ohjeiden mu- kaisesti. Huomioi tällöin työskentelyolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö- muussa kuin niille tarkoitetussa käyttötarkoituksessa voi aiheuttaa vaaratilanteita.

5. Akkutyökalun käyttö ja käsittely

a) Lataa akut ainoastaan valmistajan suosittelemilla latureilla. Akkujen lataaminen muulla kuin niille tarkoitetulla laturilla saattaa aiheuttaa tulipalon.
b) Käytä sähkötyökaluissa ainoastaan niille tarkoitettuja akkuja. Muiden akkujen käyttö voi johtaa loukkaantumisiin ja tulipalon vaaraan.
c) Säilytä käyttämätöntä akkua poissa paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheltä, sillä nämä saattavat oikosulkea akun liitinnavat. Oikosulku akkuliitäntöjen välillä saattaa aiheuttaa palovammoja tai tulipalon.
d) Virheellisessä käytössä akusta saattaa valua nestettä. Vältä koskettamasta sitä. Jos nestettä joutuu iholle tai silmiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos vuotava akkuneste voi aiheuttaa ihoärsytystä ja palovammoja.

VAROITUS!

Älä koskaan lataa muita kuin uudelleenladattavia akkuja.

RÄJÄHDYSVAARA!

a akkua kuumuudelta, esim. pitkäkestoiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta.

On olemassa räjähdysvaara.

6. Huolto

a) Anna sähkötyökalu vain asiantuntevan huoltoliikkeen korjattavaksi ainoastaan alkuperäisiä varaosia käyttäen. Näin voidaan taata sähkötyökalun turvallinen käyttö myös korjauksen jälkeen.

Pistosahoja koskevia laitekohtaisia turvallisuusohjeita

Pidä kiinni vain sähkötyökalun eristetyistä kahvoista sellaisten töiden aikana, joissa työkalu voi osua piilossa oleviin sähköjohtoihin tai sähkötyökalun omaan verkkojohtoon. Jos työkalu osuu jännitettä johtavaan johtoon, jännite voi siirtyä myös laitteen metalliosiin ja aiheuttaa sähköiskun.

Laturia koskevat turvallisuusohjeet

Kahdeksan vuotta täyttäneet lapset sekä henkilöt, joiden fyysiset, aistimukselliset tai henkiset kyvyt ovat rajalliset, tai joilla ei ole riittävää kokemusta tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena, tai jos heitä on opastettu laitteen turvalliseen käyttöön, ja he ovat ymmärtäneet laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa ilman valvontaa.

Laturi on tarkoitettu käytettäväksi vain sisätiloissa.

VAROITUS!

- Älä käytä laitetta, jos sen johto, verkkojohto tai verkkopistoke on vaurioitunut. Viallinen RA! verkkojohto merkitsee sähköiskun aiheutta- maa hengenvaaraa.

Lisäohjeet

Pidä kädet poissa sahausalueelta. Älä koske työkappaleen alle. Sahanterän koskeminen aiheuttaa loukkaantumisvaaran.

Pidä kädet etäällä iskutangosta ja pikais- tukasta. Työkalun osien koskemiseen liittyy puristumisvaara.

• Ohjaa sähkötyökalu työkappaleelle ainoastaan käynnistettynä. Muussa tapauksessa on takaisiniskeytymisen vaara.
  Varmista, että pohjalaatt ^8 ja liukukenkä ^9 ovat sahauksen aikana työkappaleella.

■ Jos haluat käyttää rispaantumissuojac ^14 , poista ensin liukukenkä 9.
Sammuta sähkötyökalu työvaiheen jälkeen ja irrota sahanterä 13ahausurasta vasta sitten, kun sahanterä on pysähtynyt. Näin vältät takaisiniskeytymisen ja voit laittaa sähkötyökalun turvallisesti sivuun.
Käytä vain kunnossa olevia ja moitteettomasti toimivia sahanteriä. Vääntyneet ja tylsät sahanterät voivat katketa tai aiheuttaa takaisiniskeytymisen.
Varmista työkappale. Käytä kiinnitystyökalua/ruuvipenkkiä työkappaleen kiinnittämiseen. Näin työkappale pysyy tukevammin paikoillaan kuin kädellä kiinni pidettäessä.
- Älä työstä kostutettuja materiaaleja tai pinnaltaan kosteita työkappaleita.
Pöly voi aiheuttaa vaaratilanteita! Liitä sähkötyökalu soveltuvaan pölynpoistolaitteeseen, kun työstät pidemmän aikaa puuta ja erityisesti materiaaleja, joiden työstössä syntyy terveydelle vaarallista pölyä.
Käytä pölyltä suojaavaa hengityssuojaa!
■ Huolehdi riittävästä tuuletuksesta.

Alkuperäistarvikkeet/-lisälaitteet

Käytä vain tässä käyttöohjeessa mainittuja, tämän laitteen kanssa yhteensopivia tarvikkeita ja lisälaitteita.

Tietoja sahanteristä

Parkside-peruspaketti sisältää sahanterät pääkäyttötarkoitukseen eli puun ja metallin sahaukseen.

• 2 sahanterää yleiseen puuntyöstöön
• 1 sahanterä enint. 3 mm paksuille kevytmetalleille

OHJE

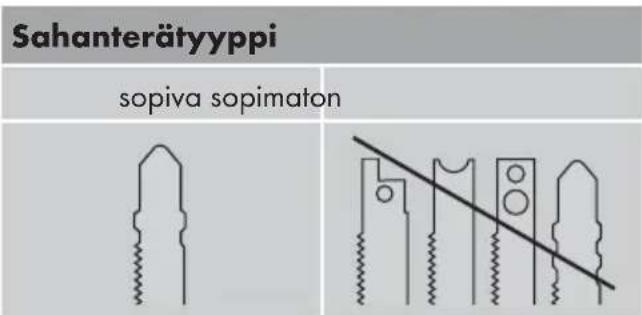

Voit käyttää mitä tahansa terää edellyttäen, että terän kiinnitys (yksinokkavarsi) on sopiva.

Sahanterätyyppi sopiva sopimaton

Ennen käyttöönottoa

Akun lataaminen (ks. kuva A)

VAROITUS!

- Irrota aina verkkopistoke, ennen kuin poistat akun laturista tai asetat sen laturiin.

OHJE

Kolme laitetta - kolme yhteensopivaa akkua. Keskenään vaihdettavissa! (ks. kohta Vara-akun tilaaminen)
- Älä koskaan lataa akkua, kun ympäristön lämpötila on alle 10 °C tai yli 40 °C.
Aseta akku 5 pikalaturiin 24 (ks. kuva A).

• Työnnä verkkopistoke pistorasiaan. LED-merkivalo 25alaa punaisena.
  Vihreä LED-merkkival ^26 osoittaa, että lataus on päättynyt, ja akku ^5 on valmis käytettäväksi.
  ♦ Työnnä akk5 laitteeseen.

- Älä koskaan lataa akkua välittömästi pikalatauksen jälkeen uudelleen. On olemassa vaara, että akku ylilatautuu, mikä lyhentää akun ja laturin käyttöikää.

- Sammuta laturi peräkkäisten latauskertojen välillä vähintään 15 minuutiksi. Vedä verkkopistoke irti pistorasiasta.

Akun asettaminen ja irrottaminen laitteesta

Akun asettaminen:

♦ Varmista, että akk ^5 asettuu kunnolla paikoilleen laitteeseen.

Akun irrottaminen:

♦ Paina akun vapautuspainikett ja irrota akku.

Akun varauksen tarkistaminen

Voit tarkistaa akun varauksen painamalla akkuvarauksen painiketta 27ks. myös iso kuva). Akun varaus tai jäljellä oleva kapasiteetti esitetään akun LED-näytöllä 2seuraavasti:

♦ PUNAINEN / ORANSSI / VIHREÄ = akku täynnä / täysteho PUNAINEN / ORANSSI = akku puoliksi täynnä / puoliteho PUNAINEN = heikko lataus - lataa akku

Käyttöönotto

Sahanterän asentaminen / vaihtaminen

Irrota akku ennen kaikkia sähkötyökalulla tehtäviä töitä (esim. huolto, työkalunvaihto jne.) sekä kuljetuksen ja varastoinnin ajaksi.

Virtakytkimen tahaton painaminen voi aiheuttaa loukkaantumisen.

Paina suojakupu18 ulkoisten pidikkeiden korkeudella yhteen ja irrota suojakupu vetämällä sitä eteenpäin.

Kierrä pikaistukkaa7 ja pidä sitä kierrettynä.

Paina valitsemasi sahanterä pikaistukkaan vasteeseen saakka.

Päästä irti pikaistukasta ^7 , jotta se palautuu takaisin lähtöasentoonsa. Sahanterä on nyt lukittu paikoilleen.

Suojakuvun asentaminen

Asenna suojakupu 18ennen kuin liität sähkötyökalun pölynpoistolaitteeseen.

Aseta suojakupu ^18 laitteeseen niin, että molemmat ulommaiset pidikkeet kiinnittyvät rungossa oleviin loviin.

Irrota suojakupu ^18 , kun työskentelet ilman pölynpoistolaitetta sekä viistosahauksissa. Paina suojakupua ^18 lkoisten pidikkeiden korkeudella yhteen ja irrota suojakupu vetämällä sitä eteenpäin.

Suuntaisvasteen asentaminen

Suuntaisvaste 📄oidaan kiinnittää työkalun vasemmalle tai oikealle puolelle.

♦ Avaa sisääntyöntöaukkoje ^15 molempia lukitusruuveja.

♦ Työnnä suuntaisvaste ^11 sisääntyöntöaukkoihin ^15 .

- Kiristä sen jälkeen kumpikin lukitusruuvi uudelleen.

Lastunpoistolaitteen liittäminen

- Työnnä imuistukkimukanavaan, kunnes istukka lukittuu paikoilleen. Suositeltavaa pölyn- ja lastunpoistolaitteen liitännän halkaisijasta riippuen.

Liitä hyväksytty pölyn- ja lastunpoistolaite imuistukkaan 6

Imutoiminnon tukeminen:

- Työnnä lastunpuhallustoiminto kytki 7 taakse.

Lastunpuhallustoiminto

Käynnistä lastujenpuhallustoiminto:

♦ Työnnä lastunpuhalluslaitteen kytki⑦ eteen.

Rispaantumissuojan asentaminen

Rispaantumissuoja 14oi estää puumateriaalin pinnan rispaantumisen sahaamisen aikana. Rispaantumissuojaa 14oidaan käyttää vain tiettyjen terätyyppien kanssa, ilman liukukenkää 9 ja ainoastaan 0°:n sahauskulmassa.

◆ Paina rispaantumissuoj64 alakautta kiinni pohjalaattaan 8lovi ylöspäin).

Liukukengän asentaminen

Kun työstät herkästi naarmuuntuvia pintoja, voit asettaa liukukengän pohjalaatan parälle materiaalin naarmuuntumisen estämiseksi.

Ripusta liukukenke 9 pohjalaatan 8 tuosaan ja paina sitä taakse ylöspäin, kunnes se lukittuu pohjalaattaan 8

Poista liukukenkä 9 pohjalaatan 8 takaosasta vetämällä se etukautta pois.

Käyttö

Sahauskulman säätäminen

Irrota kiristysruuvi ^20 laitteen mukana toimitetulla kuusioavaimella ja vedä pohjalaatta ^8 taakse.

Säädä sahauskulmaksi 0°/15°/30°/45° pohjalaatassa 8 levien merkintöjen avulla. Työnnä pohjalaattaa 8 teenpäin, jotta lukitustappi loksahtaa hammastukseen 21

♦ Kiristä kiristysruuvi20kuusioavaimella.

Iskutaajuuden säätäminen

Virtakytkimessä ?n säädettävä nopeudensäätö. Painamalla kevyesti virtakytkintä ?pyörimisnopeus vähenee. Paineen lisääntyessä pyörimisnopeus lisääntyy.

OHJE

Integroitu moottorijarru pysäyttää sahan nopeasti.

Heiluriliikkeen säätäminen

Heilurikytkimellä voidaan säätää sahanterän heiluriliikettä. Ilman heiluriliikettä (asento "0") saadaan hienot ja puhtaat sahausreunat. Ohuita työkappaleita työstettäessä heiluriliike on asetettava pois päältä. Kun heiluriliike kytketään päälle (asento 1–3), työstäminen on nopeampaa.

Käynnistäminen/Sammuttaminen

Laitteen käynnistäminen:

Paina virtakytkimen lukituspainiketta vasemmalle tai oikealle ja pidä sitä alas painettuna.

Paina virtakytkintä 2. Kun laite on käynnistynyt, voit vapauttaa virtakytkimen lukituspainikkeen 1 Työvalo 19 palaa, kun virtakytkintä 2 painetaan kevyesti tai kokonaan. Työvalo valaisee työskentelyalueen huonoissa valaistusolosuhteissa.

Laitteen sammuttaminen:

Vapauta virtakytkin 2.

Huolto ja puhdistus

VAROITUS! LOUKKAANTUMI RA! Sammuta laite ennen kaikkia huoltotöitä ja poista akku.

Pida laite aina puhtaana ja kuivana, myös öljystä ja voitelurasvoista.

Käytä kuivaa liinaa rungon puhdistamiseen.

Jos litiumioni-akku varastoidaan pidemmäksi aikaa, sen varaustila on tarkistettava säännöllisesti. Akun ihanteellinen varaustila on 50-80 prosenttia. Varastoi laite viileässä ja kuivassa paikassa.

■ Puhdista laite aina heti sahaustöiden päätteeksi.

■ Poista lika (esim. lastut). Puhdista sahanterän kiinnityskohta tarvittaessa siveltimellä tai paineil-malla puhaltamalla.

Takuu

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolella ja tarkastettu perusteellisesti ennen toimitusta. Säilytä ostokuitti todisteeksi ostosta. Ota takuutapauksessa puhelimitse yhteyttä lähimpään huoltopisteeseen. Vain näin voimme taata, että tuotteesi toimittaminen huoltoon on maksutonta.

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, kuten kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiskäyttöön, ei kaupalliseen käyttötarkoitukseen.

Laitteen vääränlainen tai asiaton käsittely, väkival- lan käyttö ja muut kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeami- sen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia.

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisesti jo ostettaessa olemassa olevista vaurioista ja puutteista on ilmoitettava välittömästi pakkauksen avaa-misen jälkeen, viimeistään kuitenkin kahden päivän sisällä ostopäiväyksestä. Takuujan päätymisen jälkeen suoritettavat korjaukset ovat maksullisia.

Huolto

VAROITUS!

▶ Laitteen huollossa tulee käyttää vain alkuperäisvaraosia. Toimita laite huoltopisteen tai alan korjaamon huollettavaksi. Näin varmistetaan, että laite säilyy turvallisena.
Anna pistokkeen tai virtajohdon vaihtaminen aina laitteen valmistajan tai valtuutetun huoltopalvelun tehtäväksi. Näin varmistetaan, että laite säilyy turvallisena.

Huelto Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 102866

Palvelupuhelimen palveluajat: Maanantaista perjantaihin klo 8.00-20.00 (CET)

Maahantuoja

s on valmistettu ympäristöystävällisistä materiaaleista, jotka voidaan toimittaa paikallisiin kierrätyspisteisiin.

vitä sähkötyökaluja kotitalous- jätteen mukana!

Eurooppalaisen direktiivin 2012/19/EU mukaan käytöstä poistettavat sähkölaitteet on vietävä niille tarkoitettuun erilliseen keräyspisteeseen, josta ne voidaan toimittaa ympäristöystävälliseen kierrätykseen.

itä akkuja kotitalousjätteisiin!

Vialliset tai loppuun kuluneet akut on kierrätettävä direktiivin 2006/66/EC määräysten mukaan. Vie akkupakkaus ja/tai laite niille tarkoitettuun keräyspisteeseen.

Käytöstä poistettujen sähkötyökalujen/akkupakkausten hävitysmahdollisuuksista voit kysyä asuinseutusi viranomaisilta.

Alkuperäisen vastaavuusvakuutuksen käännös

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, SAKSA, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, ohjeellisia asiakirjoja ja EY:n direktiivejä:

Konedirektiivi (2006/42/EC)

EY-pienjännitedirektiivi (2006/95/EC)

Sähkömagneettinen yhteensopivuus (2004/108/EC)

RoHS-direktiivi (2011/65/EU)

Sovelletut yhdenmukaistetut standardit:

EN 60745-1 / A11: 2010

EN 60745-2-11:2010 2010

EN 62233: 2008

EN 55014-1 / A2: 2011

EN 55014-2 / A2: 2008

EN 60335-1: 2012

EN 60335-2-29 / A2:2010

EN 61000-3-2 / A2: 2009

EN 61000-3-3:2010 2013

Koneen tyyppinimike:

Akkukäyttöinen heiluripistosaha PSTDA 18-Li A1

Valmistusvuosi: 07-2014

Sarjanumero: IAN 102866

Bochum, 20.6.2014

Seddyck CE

Semi Uguzlu

- Laatujohtaja -

Pidätämme oikeuden laitekehittelystä aiheutuviin teknisiin muutoksiin.

Vara-akun tilaaminen

Jos haluat tilata laitteeseesi vara-akun, voit tehdä sen joko internetin kautta osoitteessa www.kompernass.com tai puhelimitse.

Vara-akun hinta on 20 € sisältäen alvin ja toimituskulut. Tuotetta on saatavilla vain rajoitettu määrä, minkä vuoksi tuote voi loppua varastosta lyhyen ajan sisällä.

Kolme laitetta – kolme yhteensopivaa akkua. Vaihdettavissa keskenään!

Tilaus internetin kautta

Voit tilata vara-akun internetin lisävarustekaupastamme seuraavasti:

Avaa internetselain ja mene osoitteeseen www.kompernass.com.
■ Voit vaihtaa sivun kieltä valitsemalla kyseisen maan lipun sivun oikeasta alareunasta.
Paina sen jälkeen välilehteä "lisävarustekauppa" ja valitse otsikon "Topseller" alta laitteeseesi sopiva vara-akku.
Kun olet valinnut vara-akun ostoskoriisi, paina "kassalle"-painiketta ja seuraa näytöllä annettuja ohjeita tilauksen loppuun viemiseksi.

OHJE

- Varaosien tilaus internetin kautta ei ole kaikissa maissa mahdollista. Ota meihin siinä tapauksessa yhteyttä puhelimitse.

Tarjous koskee yhta akkua per asiakas ja laite ja on voimassa yhden kuukauden kampanjajakson jälkeen. Tämän jälkeen vara-akkujen tilaaminen on mahdollista muilla ostoehdoilla.

Tilaus puhelimitse

Huelto Suomi

Tel.: [phone]

Jotta tilauksen tekeminen sujuisi nopeammin, pidä laitteen artikkelinumero (esim. IAN 102866) lähettyvilläsi. Artikkelinumero löytyy laitteen tyyppikilvestä tai tämän ohjeen kansilehdeltä.
