BRUKSANVISNING PSTDA 18Li A1 PARKSIDE

Översättning av bruksanvisning i original

FR BE

SCIE SAUTEUSE PENDULAIRE SANS FIL

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med apparatens/maskinens funktioner.

DK

Innehållsförteckning

Inledning 26

Föreskriven användning 26

Utrustning 26

Leveransens innehåll. 26

Tekniska data 26

Allmän säkerhetsinformation för elverktyg 27

1. Säkerhet på arbetsplatsen 27

2. Elsäkerhet.... 27

3. Personsäkerhet 28

4. Användning och hantering av elverktyget 28

5. Användning och hantering av det batteridrivna elverktyget 29

6. Service 29

Produktspecifik säkerhetsinformation för sticksågar 29

Säkerhetsanvisningar för laddare....29

Information om sågblad....30

Sätta in/Ta ut batteripaketet 30

Kontrollera batteriets laddningsnivå....31

Montera/Byta sågblad 31

Montera skyddskåpan 31

Montera parallellanslaget 31

Ansluta spånutsug 31

Spanblåsningsfunktion 31

Montera spjälkningsskyddet. 31

Montera glidskon 31

Användning 32

Ställa in sågvinkel: 32

Inställning av slaghastighet 32

Inställning av pendelrörelse 32

Sätta på/Stänga av produkten 32

Underhåll och rengöring 32

Garanti 32

Service....33

Importör 33

Kassering....33

Översättning av originalversionen av försäkran om överensstämmelse . . . 34

Beställning av reservbatteri 35

Beställning online 35

Beställning per telefon 35

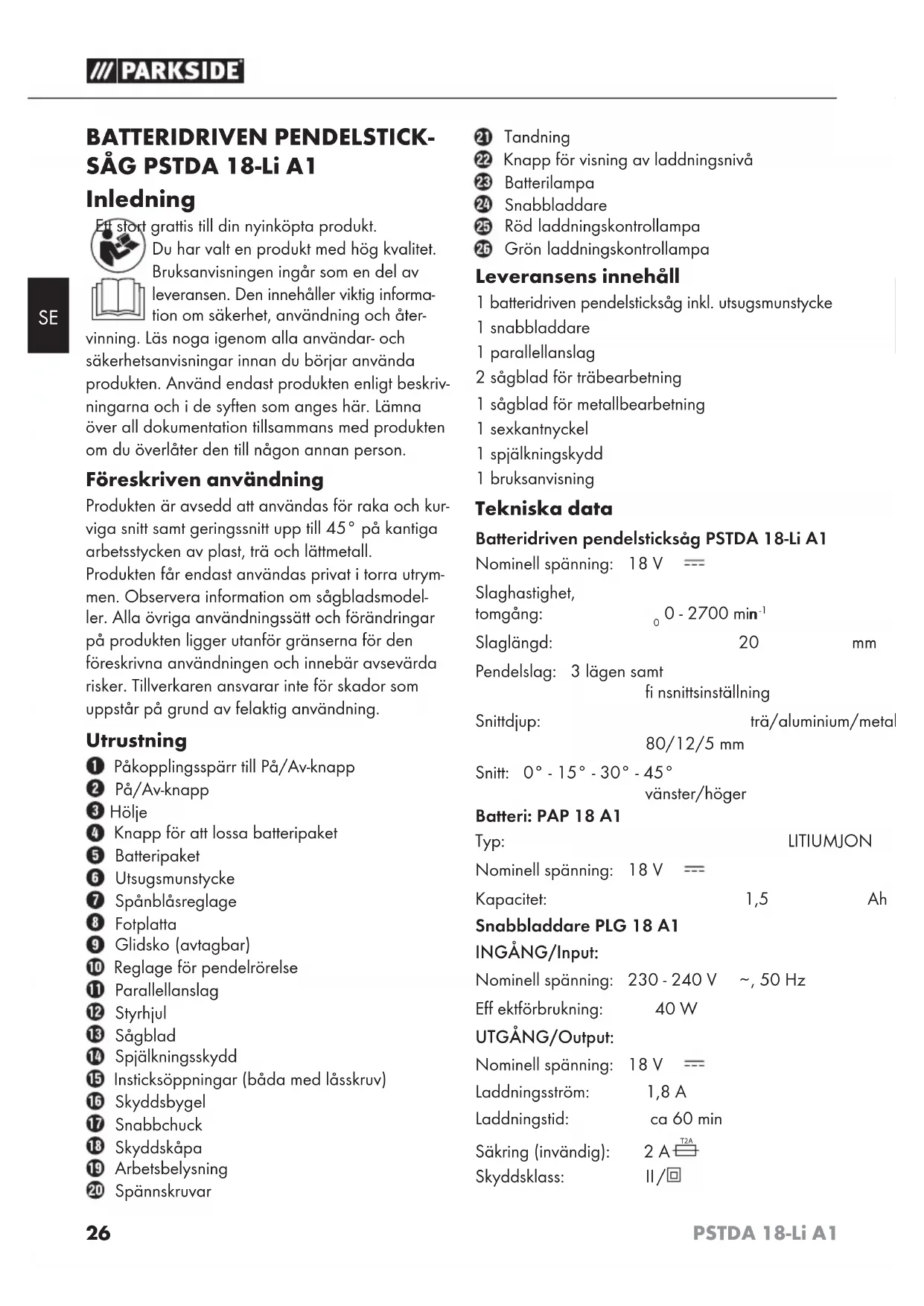

BATTERIDRIVEN PENDELSTICK- SÅG PSTDA 18-Li A1

Inledning

grattis till din nyinköpta produkt.

Du har valt en produkt med hög kvalitet.

Bruksanvisningen ingår som en del av leveransen. Den innehåller viktig information om säkerhet, användning och åter-

vinning. Läs noga igenom alla användar- och säkerhetsanvisningar innan du börjar använda produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Lämna över all dokumentation tillsammans med produkten om du överlåter den till någon annan person.

Föreskriven användning

Produkten är avsedd att användas för raka och kurviga snitt samt geringssnitt upp till 45° på kantiga arbetsstycken av plast, trä och lättmetall.

Produkten får endast användas privat i torra utrymmen. Observera information om sågbladsmodeller. Alla övriga användningssätt och förändringar på produkten ligger utanför gränserna för den föreskrivna användningen och innebär avsevärda risker. Tillverkaren ansvarar inte för skador som uppstår på grund av felaktig användning.

Utrustning

① Påkopplingsspärr till På/Av-knapp

2 På/Av-knapp

3 Hölje

4 Knapp för att lossa batteripaket

5 Batteripaket

6 Utsugsmunstycke

7 Spånblåsreglage

8 Fotplatta

9 Glidsko (avtagbar)

10 Reglage för pendelrörelse

11 Parallellanslag

12 Styrhjul

13 Sågblad

14 Spjälkningsskydd

15 Insticksöppningar (båda med lässkruv)

16 Skyddsbygel

17 Snabbchuck

18 Skyddskåpa

19 Arbetsbelysning

20 Spännskruvar

21 Tandning
22 Knapp för visning av laddningsnivå
23 Batterilampa
24 Snabbladdare
25 Röd laddningskontrollampa
26 Grön laddningskontrollampa

Leveransens innehåll

1 batteridriven pendelsticksåg inkl. utsugsmunstycke
1 snabbladdare
1 parallellanslag
2 sågblad för träbearbetning
1 sågblad för metallbearbetning
1 sexkantnyckel
1 spjälkningskydd
1 bruksanvisning

Tekniska data

Batteridriven pendelsticksåg PSTDA 18-Li A1

Nominell spänning: 18 V ---

Slaghastighet,

tomgång: 0 - 2700 min ^-1

Slaglängd: 20 mm

Pendelslag: 3 lägen samt

fi nsnittsinställning

Snittdjup: trä/aluminium/metal

80/12/5 mm

Snitt: 0^ - 15^ - 30^ - 45^

vänster/höger

Batteri: PAP 18 A1

Typ: LITIUMJON

Nominell spänning: 18 V ---

Kapacitet: 1,5 Ah

Snabbladdare PLG 18 A1

INGÅNG/Input:

Nominell spänning: 230 - 240 V \~, 50 Hz

Eff ektförbrukning: 40 W

UTGÅNG/Output:

Nominell spänning: 18 V =

Laddningsström: 1,8 A

Laddningstid: ca 60 min

Säkring (invändig): 2 A T2A

Skyddsklass: II/回

Information om buller och vibrationer:

Mätvärden för buller bestäms enligt EN ISO 4871.

Karakteristisk A-viktad ljudnivå för elverktyg:

Ljudtrycksnivå:80dB(A)

Ljudeffekt:91dB(A)

Osäkerhet K: 3 dB

Använd

hörselskydd!

Den vibrationsnivå som anges här har mätts med standardmätning enligt EN 60745 och kan användas vid en produktjämförelse. Det vibrationsvärde som anges kan även användas för att inledningsvis uppskatta exponeringen.

WARNING!

Vibrationsnivån kan förändras beroende på hur elverktyget används och kan i vissa fall ligga över de värden som anges i bruksanvisningen. Vibrationsexponeringen kan komma att underskattas om elverktyget regelbundet används på vissa sätt. Försök att hålla belastning av vibrationer på en så låg nivå som möjligt. Exempel på åtgärder för att minska belastning av vibrationer är att använda skyddshandskar när man arbetar med verktyget samt att begränsa arbetstiden. Alla delar av driftcykeln ska räknas in (exempelvis den tid då elverktyget är avstängt och den tid då det visserligen är påslaget men används utan belastning).

Allmän säkerhets- information för elverktyg

⚠️ WARNING!

Läs igenom all säkerhetsinformation och alla anvisningar. Om nedanstående anvisningar inte följs kan det leda till elchock, brand och/eller svåra personskador.

Spara all säkerhetsinformation och alla anvisningar för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsinformationen syftar på elverktyg med strömkabel och batteridrivna elverktyg (utan kabel).

1. Säkerhet på arbetsplatsen

a) Håll alltid arbetsplatsen ren och se till så att belysningen är god. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor.
b) Använd inte elverktyget där det fi nns risk för explosion eller där det fi nns brännbara vätskor, gaser eller damm i omgivningen. Elverktyg ger upphov till gnistor som kan an- tända damm eller ångor.
c) Håll barn och obehöriga personer på avständ när du arbetar med elektriska verktyg. Om du förlorar uppmärksamheten kan du också förlora kontrollen över verktyget.

2. Elsäkerhet

a) Elverktygets anslutningskontakt måste passa precis i uttaget. Kontakten får inte förändras på något sätt.
Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Intakta kontakter som passar precis i uttaget minskar risken för elchocker.
b) Undvik kroppskontakt med jordade ytor, t ex rör, värmeelement, spisar och kylskåp. Risken för elchocker ökar om din kropp är jordad.
c) Skydda produkten från regn och fukt. Om det tränger in vatten i ett elverktyg ökar risken för elchocker.

d) Använd inte kabeln till något annat än det den är avsedd för, bär eller häng t ex aldrig produkten i kabeln och dra aldrig i kabeln när du ska dra ut kontakten. Håll kabeln på avständ från hetta, olja, vassa kanter och rörliga delar. Skadade och trassliga kablar och kontakter ökar risken för elchocker.
e) Om du arbetar utomhus med ett elverktyg får du endast använda en förlängningskabel som är godkänd för utomhusbruk. Risken för elchocker minskar när man använder en förlängningskabel som är godkänd för utomhusbruk.
f) Om du inte kan undvika att arbeta med elverktyget i fuktig miljö ska du använda en jordfelsbrytare. Risken för elchocker minskar när man använder jordfelsbrytare.

3. Personsäkerhet

a) Förlora aldrig uppmärksamheten på din arbetsuppgift och använd sunt förnuft när du arbetar med elverktyg. Använd aldrig ett elverktyg om du är trött eller om du är påverkad av alkohol, droger eller mediciner. Ett ögonblicks bristande uppmärksamhet när du använder elverktyget kan leda till allvarliga skador.
b) Använd personlig skyddsutrustning och ta alltid på dig skyddsglasögon. Personlig skyddsutrustning som dammskyddsmask, halkfria skor, skyddshandskar, skyddshjälm eller hörselskydd, beroende på vilket arbete som utförs, minskar risken för skador.
c) Se till så att elverktyget inte kan sättas på av misstag. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, lyfter upp eller bär det. Om du håller fi ngret på PÅ/AV-knappen när du bär elverktyget eller om det redan är påkopplat när du ansluter det till ett eluttag kan det lätt hända en olycka.
d) Ta bort justeringsverktyg eller skruvnycklar innan du sätter på elverktyget. Om ett verktyg befi nner sig i en rörlig del kan det hända en olycka.

e) Undvik onormala kroppsställningar. Se till så att du står stadigt och inte kan tappa balansen. Då kan du lättare kontrollera elverktyget, särskilt i oväntade situationer.
f) Använd alltid lämpliga kläder. Använd inte vida klädesplagg eller smycken. Akta så att inte här, kläder eller handskar fastnar i rörliga delar. Löst sittande kläder, smycken eller längt här kan fastna i rörliga delar.
g) Om dammutsugnings- och dammuppsamlingsanordningar kan monteras måste du se till att de är anslutna och används på rätt sätt. Genom att använda en dammutsugningsanordning kan risker orsakade av damm minskas.

4. Användning och hantering av elverktyget

a) Överbelasta inte elverktyget. Använd alltid rätt sorts elverktyg till det arbete som ska utföras. Med rätt verktyg arbetar du lättare och säkrare inom det angivna eff ektområdet.
b) Använd inte elverktyg med trasiga brytare. Ett verktyg som inte längre går att sätta på och stänga av är farligt och måste repareras.
c) Dra alltid ut kontakten ur uttaget och/eller ta bort batteriet innan du gör några inställningar, byter delar eller sätter undan produkten. Det är en försiktighetsåtgård för att förhindra att elverktyget sätts på av misstag.
d) Förvara alltid elverktyg utom räckhåll för barn. Låt inte personer som inte är insatta i hur produkten används eller som inte har läst igenom dessa anvisningar använda den. Elverktyg utgör en fara för oerfarna personer.
e) Underhåll elverktyg noggrant. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda. Kontrollera även om delar gått av eller skadats så att det påverkar elverktygets funktion. Lämna in skadade delar för reparation innan du använder produkten igen. Många olyckor har sin orsak i dåligt underhållna elverktyg.
f) Håll alltid skärande verktyg rena och vassa. Noggrant skötta verktyg med skarpa eggar kläms inte fast så lätt och är enklare att styra.

g) Använd elverktyg, tillbehör, insticksverktyg mm enligt denna bruksanvisning. Ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Om elverktyg används på andra sätt än de föreskrivna kan det uppstå farliga situationer.

5. Användning och hantering av det batteridrivna elverktyget

a) Ladda endast batterier i laddare som rekommenderas av tillverkaren. En laddare som konstruerats speciellt till en viss typ av batterier kan orsaka eldsvåda om man försöker ladda andra typer av batterier i den.

b) Använd bara den typ av batterier som anges för ett elektriskt verktyg. Om man använder andra typer av batterier kan det leda till olyckor och eldsvådor.

c) Håll batterier som inte används på avständ från gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan överbrygga kontakterna. En kortslutning mellan batteriets kontakter kan leda till brännskador eller eldsvåda.

d) Vid felaktig användning kan vätska tränga ut ur batteriet. Undvik kontakt med denna vätska. Vid kortvarig kontakt ska du spola med vatten. Om vätskan skulle råka komma in i ögonen ska man även uppsöka läkare. Batterivätska som trängt ut kan leda till hudirritationer och brännskador.

R FÖRSIKTIG! EXPLOSIONSRISK! Ladda aldrig upp batterier som inte är uppladdningsbara.

da batteriet från värme, även från t ex långvarigt solljus, samt från eld, vatten och fukt. Annars fi nns risk för explosion.

6. Service

a) Låt endast kvalifi cerade yrkesmän reparera eller byta ut delar på elverktyget. Endast originaldelar ska användas. Då kan du känna dig säker på att produkten är lika säker att använda som tidigare.

Produktspecifi k säkerhetsinformation för sticksågar

Håll endast i elverktygets isolerade greppytor om det fi nns risk för att träff a dolda, strömförande ledningar när du arbetar.

Kontakt med en spänningsförande ledning kan göra metalldelar på elverktyget strömförande, vilket kan ge elchocker.

Säkerhetsanvisningar för laddare

Den här produkten kan användas av barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de hålls under uppsikt eller har instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara göras av barn om någon vuxen håller uppsikt.

Den här laddaren är endast avsedd för inomhusbruk.

WARNING!

Använd inte laddaren om kabeln, ström-kabeln eller kontakten skadats. En skadad nätkabel innebär livsfara genom elektrisk stöt.

Låt inte händerna komma i närheten av det område som sågas. Fatta inte tag under arbetsstycket. Du kan skada dig om du kommer i kontakt med sågbladet.

Håll händerna på avständ från stängen och snabbchucken. Det fi nns risk för klämskador om du kommer i kontakt med dessa delar.

Elverktyget måste vara påkopplat när det förs mot arbetsstycket. Annars kan det kastas bakåt.

■ Kontrollera att fotplatta ^8 och glidskon ^9 ligger plant när du sågar.

■ Om du ska använda spjälkningsskydde14 måste du först ta bort glidskon 9

Stäng av elverktyget när du avslutat ditt arbete och dra inte ut sågbladet 📂r sågsnittet förrän verktyget har stannat. På så sätt undviker du att verktyget kastas bakåt och kan lägga ifrån dig det utan risk.
Använd endast oskadade och felfria sågblad. Böjda eller trubbiga sågblad kan gå av eller orsaka att verktyget slår bakåt.
Spänn fast arbetsstycket. Använd fastspänningsanordningar/skruvstäd för att hålla fast det. Då sitter det säkrare fast än om du håller i det med handen.
■ Bearbeta aldrig fuktiga material eller ytor.

Risk för farligt damm! Anslut produkten till en lämplig dammutsugningsanordning, i synnerhet om du bearbetar material som ger upphov till hälsofarligt damm under en längre tid.

■ Använd dammskyddsmask!
■ Sörj för god ventilation.

Använd endast tillbehör och extrautrustning som anges i bruksanvisningen och vars fästen passar till produkten.

Information om sågblad

Grundutrustningen för Parkside sticksåg innehåller sågblad för standardbearbetning av trä och metall.

• 2 sågblad för vanliga snitt i trä
- 1 sågblad för lättmetall upp till 3 mm

OBSERVERA

Du kan emellertid också använda alla andra typer av sågblad, förutsatt att de har ett passande fäste (enkelnockskaft).

Typ av sågblad

lämpligt ej lämpligt

▶ Dra alltid ut kontakten innan du tar ut eller sätter in batteripaketet i laddaren.

OBSERVERA

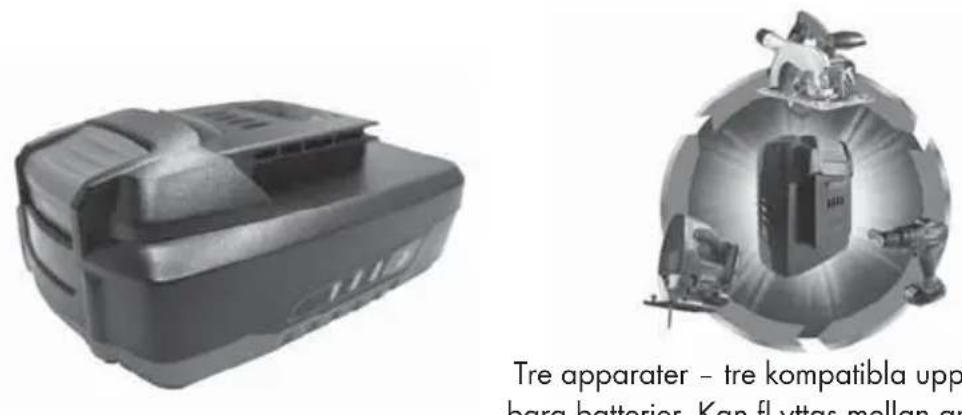

Tre apparater - tre kompatibla batterier. Kan bytas ut mot varandra! (se kapitel Beställa reservbatteri)
Ladda aldrig upp batteripaketet när omgivningstemperaturen ligger under 10° C eller över 40° C.
♦ Stick in batteripakete 5 i snabbladdaren 24 (se bild A).
Sätt kontakten i ett eluttag. Kontrollampa: 25 lyser rött.
Den gröna kontrollampa ^26 visar att laddningen är färdig och batteripaketet 5ir klart att användas.
För in batteripakete 5 i produkten.
Ladda aldrig upp ett batteripaket igen direkt efter en tidigare snabbladdning. Då kan batteripaketet överladdas, vilket minskar livstiden för både batteri och laddare.
- Stäng av laddaren i minst 15 minuter innan du laddar ett batteri igen. Dra då ut kontakten.

Sätta in/Ta ut batteripaketet

Sätta in batteripaketet:

- För in batteripakete ^5 i produkten så att det läser fast.

Ta ut batteripaketet:

- Tryck på knappe ^4 och ta ut batteripaketet.

Kontrollera batteriets laddningsnivå

Tryck på knappen ^2 för att visa batteriets laddningsnivå (se även den stora bilden). Batteriets laddningsnivå eller resterande kapacitet visas av batterilampan ^2 på följande sätt:

RÖD/ORANGE/GRÖN = maximal laddningsnivå/kapacitet RÖD/ORANGE = medelhög laddningsnivå/kapacitet RÖD = låg laddningsnivå - ladda batteriet

Ta produkten i bruk

Montera/Byta sågblad

Ta ut batteriet innan du gör några arbeten på elverktyget (t ex servar det eller byter verktyg etc.) samt innan du transporterar eller sätter undan det.

Annars fi nns risk för personskador om man råkar komma åt På/Av-knappen av misstag.

Tryck ihop skyddskåpa18 i höjd med de yttre fästena och dra av den.

♦ Skruva på snabbchucken ^17 och håll kvar den i det här läget.

Tryck in ett lämpligt sågblad tills det tar stopp i snabbchucken 17

Släpp snabbchucken7. Den ska återgå till sitt utgångsläge. Sågbladet är nu låst.

Montera skyddskåpan

Montera skyddskåpan 18innan du ansluter produkten till en dammutsugningsanordning.

Sätt skyddskåpan ^18 på produkten så att de båda yttre fästena fastnar i öppningarna på höljet.

Ta av skyddskåpan 18 när du arbetar utan dammutsug eller sågar geringssnitt. Tryck då ihop skyddskåpan 18 höjd med de yttre fästena och dra av den.

Montera parallellanslaget

Parallellanslaget 11an monteras på höger eller vänster sida av produkten.

- Lossa de båda lässkruvarna i insticksöppningarna 15.

♦ För in parallellanslage ^11 i öppningarna ^15

♦ Skruva åt de båda lässkruvarna igen.

Ansluta spånutsug

Stick in utsugsmunstycke ^5 i utsugskanalen tills det sitter fast. Kopplingen måste passa till damm- och spånutsugens diameter.

◆ Anslut en tillåten damm- och spånsug till utsugs-munstycket 6

♦ Skjut spänblåsreglage7 bakåt.

Spanblåsningsfunktion

Koppla på spånblåsningsfunktionen:

♦ Skjut spånblåsreglager7 framåt.

Montera spjälkningsskyddet

Spjälkningsskyddet 14 kan förhindra att ytan splittras när man sågar i trä. Spjälkningsskyddet 14 kan bara användas till vissa typer av sågblad, utan glidsko 9 och bara vid en snittvinkel på 0°.

Tryck in spjälkningsskydde 14 underifrån i fotplattan 8urskärningen uppåt).

Montera glidskon

När man bearbetar känsliga ytor kan glidskon 9 sättas på fotplattan 8 för att ytan inte ska repas.

Häng glidsko 9 framtill på fotplattan 8 och tryck upp den bakre delen tills den fastnar på fotplattan 8

För att ta av glidsko 9, lossar du den i den bakre delen av fotplattan 8, drar den framåt och tar av den.

Användning

Ställa in sågvinkel:

- Lossa spännskruvarna ^20 med sexkantnyckeln och dra fotplattan 8 bakåt.

Ställ in sågvinkeln på 0°/15°/30°/45° med hjälp av markeringarna på fotplattan 8 Skjut fotplattan 8 ramåt så att lästappen hakar fast i tandningen 21

♦ Dra åt spännskruvarnø 20 med sexkantnyckeln.

Inställning av slaghastighet

PÅ/AV-knappen 2ar en variabel hastighetsreglering. Ett lätt tryck på PÅ/AV-knappen 2ger ett lågt varvtal. Ju mer man trycker, desto högre blir varvtalet.

OBSERVERA

Den inbyggda motorbromsen ser till att produkten stannar snabbt.

Inställning av pendelrörelse

Med reglaget 10 kan sågbladets 13 pendel- rörelse ställas in. Utan pendelrörelse (läge 0) blir snittkanterna fi na och rena. Koppla bort pendelfunktionen när du arbetar med tunna arbetsstycken. Med aktiverad pendelrörelse (läge 1-3) snabbas arbetsprocessen upp.

Sätta på/Stänga av produkten

Sätta på produkten:

- Tryck påkopplingsspärre ^1 åt höger eller vänster och håll kvar den i det läget.

Tryck på PÅ/AV-knappe 2. När maskinen gått igång kan du släppa påkopplingsspärren 1 gen. Arbetsbelysningen törds när man trycker lätt på PÅ/AV-knappen 2 eller håller den inne. På så sätt kan arbetsområdet belysas vid dåliga ljusförhållanden.

Stänga av produkten:

Släpp PÅ/AV-knappen 2

Underhåll och rengöring

NING! RISK FÖR PERSON- SKADOR! Stäng alltid av produkten och ta ut batteriet innan du gör några arbeten på produkten.

■ Produkten ska alltid vara ren, torr och fri från olija och smörifett.

■ Använd en mjuk trasa för att torka av höljet utvändigt.

- Om ett litiumjonbatteri ska lagras under en längre tid måste laddningsnivån kontrolleras med jämna mellanrum. Den optimala laddningsnivån ligger mellan 50 % och 80 %. Det optimala förvaringsklimatet är svalt och torrt.

■ Rengör produkten så snart du använt den.

■ Ta bort smuts (t ex sågspån). Rengör sågbladsfästet med en pensel eller med tryckluft när det behövs.

Garanti

För den här produkten lämnar vi 3 års garanti från och med inköpsdatum. Produkten har tillverkats med omsorg och testats noga innan leveransen. Spara kassakvittot som köpbevis. För garantiärenden ber vi dig kontakta vår kundtjänst per telefon. Bara då kan du skicka in produkten utan kostnad.

Garantin gäller endast för material- eller fabrika- tionsfel, den täcker inte transportskador, förslitnings- delar eller skador på ömtåliga delar, t ex knappar och batterier. Produkten är endast avsedd för privat bruk och ska inte användas yrkesmässigt.

Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade servicefi lial. Dina lagstadgade rättigheter begränsas inte av denna garanti.

Garantitiden förlängs inte för att man utnyttjat garantin. Det gäller även för utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten packats upp, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man själv betala för eventuella reparationer.

Service

WARNING!

Låt bara servicestället eller en utbildad elektriker reparera dina verktyg och använd endast reservdelar i original. Då kan du känna dig säker på att produkten är lika säker att använda som tidigare.
Låt alltid tillverkaren eller dennes kundtjänst byta ut kontakten eller strömkabeln om det behövs. Då kan du känna dig säker på att produkten är lika säker att använda som tidigare.

SE

Service Sverige

Tel.: [phone]

E-Mail: [e-mail]

IAN 102866

FI

Service Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 102866

Öppettider för hotline: Måndag till fredag kl. 08.00 - 20.00 (CET)

Importör

ckningen består av miljövänligt material som kan lämnas in till den lokala återvinningen.

aldrig elektriska verktyg och maskiner bland hushållsavfallet!

Enligt EU-direktiv 2012/19/EU måste uttjänta elverktyg tas isär och de olika delarna lämnas in separat till rätt typ av miljövänlig återvinning.

aldrig batterier i hushållsso-porna!

Defekta eller uttjänta uppladdningsbara batterier ska återvinnas enligt direktiv 2006/66/EC. Lämna in batteriet och/eller apparaten till rätt typ av återvinning/destruktion.

Fråga på din kommun eller stadsdelsförvaltning om möjligheterna att kassera uttjänta elektriska apparater på ett miljövänligt sätt.

Översättning av originalversionen av försäkran om överensstämmelse

Företaget Kompernaß GmbH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY intygar härmed att denna produkt överensstämmer med följande standarder, normerande dokument och EU-direktiv:

Maskindirektiv (2006/42/EC) EG lågspänningsdirektiv (2006/95/EC)

Elektromagnetisk kompatibilitet (2004/108/EC)

RoHS-direktiv (2011 / 65 / EU)

Tillämpade harmoniserande normer:

EN 60745-1 / A11: 2010

EN 60745-2-11: 2010

EN 62233: 2008

EN 55014-1 / A2: 2011

EN 55014-2 / A2: 2008

EN 60335-1: 2012

EN 60335-2-29 / A2:2010

EN 61000-3-2 / A2: 2009

EN 61000-3-3:2013

Typbeteckning:

Batteridriven pendelsticksåg PSTDA 18-Li A1

Tillverkningsår: 07-2014

Serienummer: IAN 102866

Bochum, 20.06.2014

Sofia Fyrad

CE

Semi Uguzlu

- Kvalitetsansvarig -

Med reservation för ändringar på grund av den tekniska utvecklingen.

Beställning av reservbatteri

Om du behöver ett nytt batteri kan du antingen beställa det bekvämt på Internet på www.kompernass.com eller via telefon.

Batteriet kostar 20 € inkl. moms och frakt. Eftersom vi bara har ett begränsat antal av den här artikeln kan den snabbt bli slutsåld.

Tre apparater - tre kompatibla uppladdningsbara batterier. Kan fl yttas mellan apparaterna!

Beställning online

Så här beställer du ett nytt batteri från vår tillbehörsshop:

- Öppna webbläsaren och gå in på www.kompernass.com.

Klicka på fl aggan nere till höger för att välja land.

Klicka sedan på "Tillbehörssshop" och välj rätt batteri under rubriken "Topseller".
När du lagt batteriet i din varukorg klickar du på "Till kassan" och följer anvisningarna på bildskärmen för att avsluta processen.

OBSERVERA

I vissa länder går det inte att beställa reservdelar online. Kontakta i så fall vår Service Hotline.

Kampanjen begränsas till ett batteri per kund/produkt och löper i en månad efter kampanjperioden. Därefter kan reservbatterier beställas enligt andra villkor.

Beställning per telefon

SE

Service Sverige

Tel.: [phone]

FI

Service Suomi

Tel.: [phone]

För att vi ska kunna behandla din beställning snabbt ber vi dig att ha produktens artikelnummer (t ex IAN 102866) i beredskap vid alla förfrågningar. Artikelnumret står på typskylten eller på titelsidan i den här anvisningen.

Indholdsfortegnelse

Indledning....38

Pendelslag instellen 69

Pendelslag instellen
