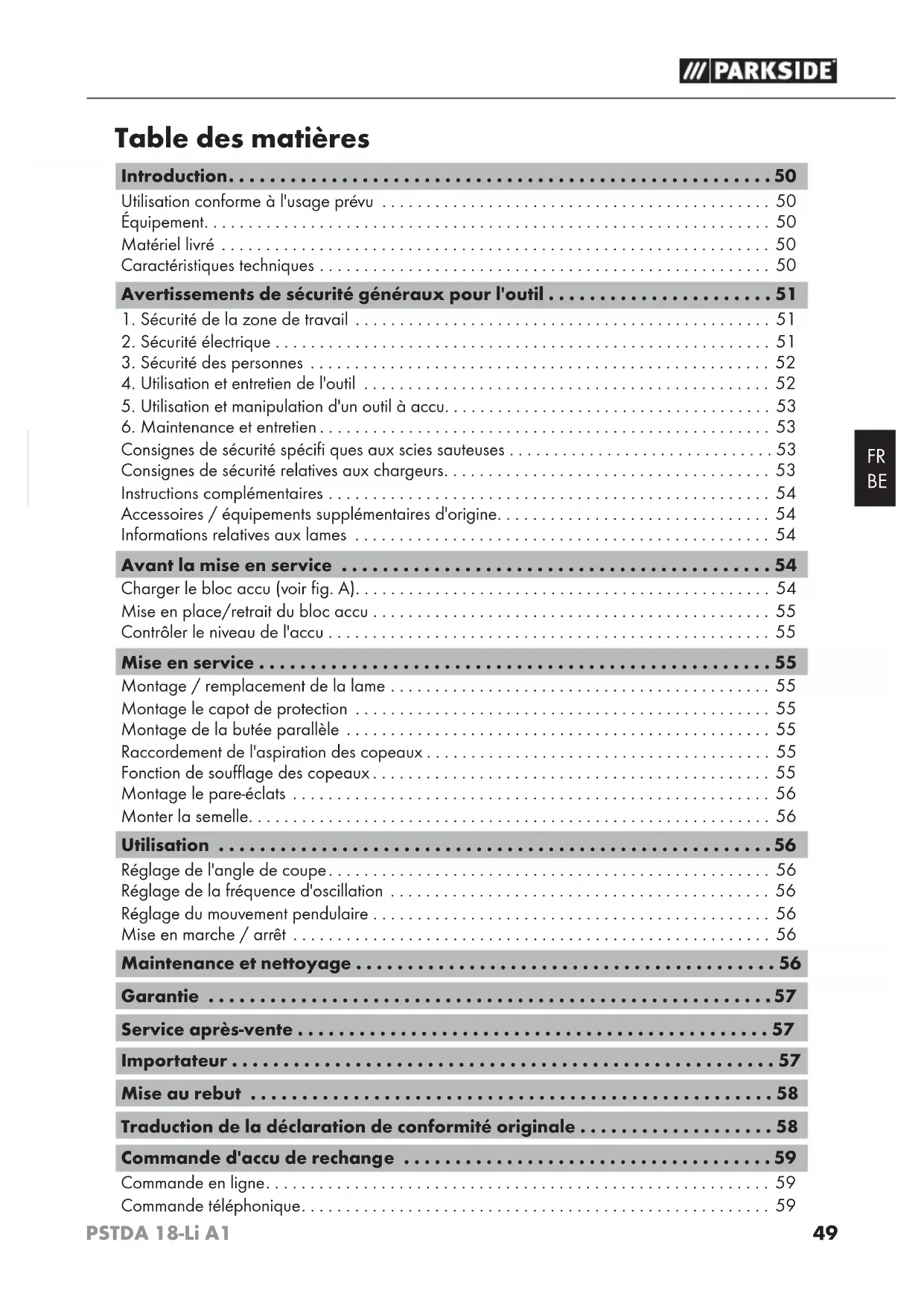

Utilisation conforme à l'usage prévu 50
Équipement....50
Matériel livré 50
Caractéristiques techniques 50
Avertissements de sécurité généraux pour l'outil .... 51
-
Sécurité de la zone de travail .... 51
-
Sécurité électrique 51
-
Sécurité des personnes 52
-
Utilisation et entretien de l'outil 52
-
Utilisation et manipulation d'un outil à accu.... 53
-
Maintenance et entretien 53
Consignes de sécurité spécifi ques aux scies sauteuses .... 53
Consignes de sécurité relatives aux chargeurs....53
Instructions complémentaires 54
Accessoires / équipements supplémentaires d'origine.... 54
Avant la mise en service 54
Charger le bloc accu (voir fig. A)....54
Mise en place/retrait du bloc accu 55
Contrôler le niveau de l'accu 55
Mise en service .... 55
Montage / remplacement de la lame 55
Montage le capot de protection 55
Montage de la butée parallèle 55
Raccordement de l'aspiration des copeaux 55
Fonction de soufflage des copeaux 55
Montage le pare-éclats 56
Monter la semelle....56
Utilisation 56
Réglage de l'angle de coupe....56
Réglage de la fréquence d'oscillation 56
Réglage du mouvement pendulaire 56
Mise en marche / arrêt 56
Maintenance et nettoyage 56
Garantie 57
Service après-vente 57
Importateur 57
Mise au rebut ....58
Traduction de la déclaration de conformité originale .... 58
Commande d'accu de rechange ....59
Commande en ligne....59
Commande téléphonique....59
SCIE SAUTEUSE PENDULAIRE SANS FIL PSTDA 18-Li A1
Introduction
nos félicitations pour l'achat de votre nouvel appareil. Ainsi, vous venez d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant l'usage du produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Utilisation conforme à l'usage prévu
Cet appareil est conçu pour des coupes droites et courbes, ainsi que des coupes en biais jusqu'à 45° sur des pièces équarries en plastique, bois et métal léger. L'appareil est exclusivement homologué pour un usage privé dans des locaux secs. Veuillez tenir compte des remarques relatives aux types de lames. Toute utilisation autre ou modifi cation de l'appareil est considérée comme étant non conforme et s'accompagne de risques d'accident non négligeables. Le fabricant n'assume aucune garantie ni responsabilité pour les dommages résultant d'une utilisation non-conforme à l'usage prévu.
Équipement
① Sécurité anti-démarrage sur l'interrupteur marche/arrêt
2 Interrupteur marche/arrêt
3 Boîtier
4 Touche de déverrouillage du bloc accu
5 Bloc accu
6 Raccord d'aspiration
7 Interrupteur dispositif de souffl age de copeaux
8 Plaque de fond
9 Semelle
10 Commutateur de mouvement pendulaire
11 Butée parallèle
12 Galet de guidage
13 Lame
14 Pare-éclats
15 Orifi ces d'insertion (respectivement avec une vis de blocage)
16 Étrier de protection
⑰ Mandrin à serrage rapide
18 Capot de protection
19 Lampe de travail
20 Vis de serrage
21 Denture
22 Touche de niveau de l'accu
23 Témoin LED accu
24 Chargeur rapide
25 LED de contrôle de charge rouge
26 LED de contrôle de charge verte
Matériel livré
1 scie sauteuse pendulaire sans fi l avec raccord d'aspiration
1 chargeur rapide pour accu
1 butée parallèle
2 lames pour l'usinage du bois
1 lame pour l'usinage du métal
1 clé à six pans
1 pare-éclats
1 mode d'emploi
Caractéristiques techniques
Scie sauteuse pendulaire sans fi l :
PSTDA 18-Li A1
Tension nominale : 18 V =
Vitesse de course à vide : n_0 0 - 2700 min ^-1
Course : 20 mm
Mouvement pendulaire : 3 niveaux et réglage coupe de précision
Profondeur de coupe : Bois / aluminium / métal : 80/12/5 mm
Coupes : 0° - 15° - 30° - 45° à gauche / à droite
Accu : PAP 18 A1
Type : LITHIUM-ION
Tension nominale : 18 V ---
Capacité : 1,5 Ah
Chargeur rapide pour accu : PLG 18 A1
ENTRÉE / Input :
Tension nominale : 230 - 240 V \~, 50 Hz
Puissance absorbée : 40 W
SORTIE / Output :
Tension nominale : 18 V ---
Courant de charge : 1,8 A
Temps de charge : env. 60 min
Fusible (interne) : 2 A
Classe de protection : II / ☐
Informations relatives aux bruits et aux vibrations :
Valeur de mesure du bruit déterminée conformément à la norme EN ISO 4871. Le niveau de bruit A pondéré typique de l'outil électrique est de :
Niveau de pression acoustique : 80 dB(A)
Niveau de puissance acoustique : 91 dB(A)
Incertitude K: 3 dB
Porter une protection auditive !
Accélération évaluée, typiquement :
Vibration main/ bras a_h = 9,2 m/s^2
Incertitude K = 1,5 m/s ^2
REMARQUE
Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d'appareils. La valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
AVERTISSEMENT!
Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil électrique est éteint et celles pendant lesquels il est allumé mais fonctionne sans charge).
Avertissements de sécurité généraux pour l'outil
AVERTISSEMENT!
Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2. Sécurité électrique
a) Il faut que les fiches de l'outil soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de choc électrique.
b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diff érentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4. Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fi che de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant aff ecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder aff ûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations diff érentes de celles prévues pourrait donner lieu à des situations dangereuses.
5. Utilisation et manipulation d'un outil à accu
a) Uniquement recharger les accus dans les chargeurs recommandés par le fabricant. Un chargeur compatible pour certains types d'accus peut provoquer un incendie s'il est utilisé avec d'autres accus.
b) N'utiliser que les accus prévus à cette fin dans les outils électriques. L'utilisation de tout autre bloc d'accus peut créer un risque de blessure et d'incendie.
c) Tenir les accus inutilisés éloignés des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie.
d) Il peut se produire des fuites au niveau de l'accu en cas d'usage incorrect. Évitez tout contact avec ce liquide. Laver à l'eau en cas de contact involontaire. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule des accus peut causer des irritations de la peau ou des brûlures.
PRUDENCE ! RISQUE D'EXPLOSION ! Ne rechargez jamais des piles non rechargeables.
ger l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion.
6. Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Consignes de sécurité spécifi ques aux scies sauteuses
■ Touchez l'outil électrique exclusivement au niveau des poignées isolées lors de travaux au cours desquels l'outil pourrait toucher des lignes électriques dissimulées. Le contact avec une ligne conductrice de courant peut également mettre les parties métalliques de l'appareil sous tension et provoquer un choc électrique.
Consignes de sécurité relatives aux chargeurs
Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et/ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient été initiés à l'utilisation sécurisée de l'appareil et qu'ils aient compris les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants s'ils ne sont pas surveillés.
Le chargeur convient uniquement à une exploitation en intérieur.
! AVERTISSEMENT !
N'utilisez pas l'appareil lorsque le câble, le cordon d'alimentation ou la fi che secteur sont endommagés. Des cordons d'alimentation endommagés signifi ent un danger de mort par électrocution.
Instructions complémentaires
Tenez les mains éloignées de la zone de travail de la scie. Ne passez pas les mains sous la pièce à usiner. Il y a un risque de blessure en cas de contact avec la lame de scie.
Tenez les mains éloignées de la tige de levage et du mandrin à serrage rapide. Il y a un risque d'écrasement en cas de contact avec les éléments.
N'amenez l'outil électrique contre la pièce à usiner que lorsqu'il est en marche. Il y a risque de recul dans le cas contraire.
■ Veillez à ce que la plaque de fond ^8 et la semelle ^9 repose bien à plat pendant le sciage.
■ Quand vous voulez utiliser le pare-éclats ^14 , enlever d'abord la semelle 9
Le travail terminé, éteignez l'outil électrique et ne retirez la lame 13 de la coupe que lorsque celle-ci est arrivée à l'arrêt complet. Vous éviterez ainsi un recul et pourrez déposer l'outil électrique en toute sécurité.
Utilisez uniquement des lames non endommagées et en parfait état. Les lames courbées ou mal aiguisées peuvent casser ou entraîner un recul.
■ Sécurisez la pièce à usiner. Utiliser les dispositifs de fi xation/l'étau pour tenir la pièce à usiner. Elle sera ainsi mieux tenue qu'avec la main.
N'usinez pas de matériaux ou de surfaces humides.
Danger causé par la poussière ! En cas de travail prolongé sur du bois et, en particulier, si les matériaux usinés impliquent des poussières toxiques, raccordez l'appareil à un dispositif d'aspiration des poussières adapté.
■ Portez un masque de protection contre la poussière!
■ Veillez à une ventilation suffi sante.
Accessoires / équipements supplémentaires d'origine
Utilisez uniquement les accessoires et appareils complémentaires indiqués dans le mode d'emploi ou dont le dispositif de prise en charge est compatible avec l'appareil.
L'équipement de base de Parkside contient déjà des lames pour toutes les applications courantes sur le bois et le métal.
- 2 lames pour les coupes générales dans le bois
- 1 lame pour métaux légers jusqu'à 3 mm
REMARQUE
Vous pouvez également utiliser d'autres lames, à condition qu'elles comportent le dispositif de prise en charge correspondant (tige à attache simple).
Type de lame
adapté inadapté
Avant la mise en service
Charger le bloc accu (voir fi g. A)
PRUDENCE!
Débranchez toujours la fi che secteur avant de retirer le bloc accu du chargeur ou de le mettre en place.
HINWEIS
Trois appareils - une même batterie. Interchangeables! (voir le chapitre commande d'accu de rechange)
■ Ne chargez jamais le bloc accu lorsque la température ambiante est inférieure à 10 °C ou supérieure à 40°C.
◆ Placez le bloc acc ^5 dans le chargeur rapide 24(voir fi g. A).
♦ Branchez la fi che secteur dans la prise de courant. La LED de contrôle 25 allume en rouge.
La LED de contrôle verte vous signale que l'opération de charge est terminée et que le bloc accu est prêt à être utilisé.
♦ Glissez le bloc accu ^5 dans l'appareil.
■ Ne chargez jamais un bloc accu une seconde fois suite à une opération de charge rapide. Il y a un risque de surcharge du bloc accu et ainsi de réduction de la durée de vie de l'accu et du chargeur.
Entre des opérations de charge consécutives, éteignez le chargeur pendant au moins 15 minutes.
Pour ce faire, retirez la fi che secteur.
Mise en place/retrait du bloc accu
Mettre en place le bloc accu :
♦ faites s'enclencher le bloc accu ^5 dans l'appareil.
Retirer le bloc accu :
appuyez sur la touche de déverrouillage et retirez le bloc accu.
Contrôler le niveau de l'accu
Pour contrôler le niveau de l'accu, appuyez sur la touche de niveau de l'accu (voir également la figure principale). L'état ou la performance résiduelle s'affi che sur le témoin LED accu 26 homme suit :
♦ ROUGE / ORANGE / VERT = charge / puissance maximale ROUGE / ORANGE = charge / puissance moyenne ROUGE = charge faible - charger l'accu
Mise en service
Montage / remplacement de la lame
Avant de débuter tout travail sur l'outil (par ex. maintenance, changement d'outil, etc.) ainsi que lors de son transport et de son stockage, retirez l'accu de l'outil électrique.
En cas d'actionnement involontaire de l'interrupteur marche/arrêt, il y a risque de blessure.
♦ Pressez le capot de protection ^18 au niveau des deux fixations extérieures et retirez-le par l'avant.
♦ Tournez le mandrin à serrage rapide7 et maintenez-le tourné.
♦ Pressez la lame nécessaire dans le mandrin à serrage rapide 17 jusqu'à la butée.
♦ Relâchez le mandrin à serrage rapide ^17 , il doit revenir dans sa position d'origine. La lame est alors verrouillée.
Montage le capot de protection
Montez le capot de protection 18 avant de raccorder l'outil électroportatif à un dispositif d'aspiration.
Montez le capot de protection ^18 sur l'outil électroportatif de sorte que les deux fi xations extérieures s'encliquettent dans les encoches sur le carter.
Pour les travaux sans aspiration de poussières ainsi que pour les coupes d'onglet, retirez le capot de protection 18A cet eff et, pressez le capot de protection 18 au niveau des deux fi xations extérieures et retirez-le par l'avant.
Montage de la butée parallèle
La butée parallèle peut être fi xée au choix à gauche ou à droite de l'appareil.
♦ Desserrez les deux vis de blocage des orifi ces d'insertion 15
♦ Poussez la butée parallèle dans les orifi ces d'insertion 15
♦ Revissez les deux vis de blocage.
Raccordement de l'aspiration des copeaux
Enfi chez le raccord d'aspiratic dans le canal d'aspiration jusqu'à ce qu'il soit bien serré. Au choix en fonction du diamètre de l'aspiration de poussière et de copeaux.
♦ Branchez un dispositif adapté pour l'aspiration des poussières et copeaux au raccord d'aspiration 6
Soutenir la fonction de souffl age des copeaux :
♦ Glissez l'interrupteur du dispositif de souffl age des copeaux vers l'arrière.
Fonction de souffl age des copeaux
Allumer la fonction de souffl age des copeaux :
♦ Glissez l'interrupteur du dispositif de souffl age des copeaux vers l'avant.
Montage le pare-éclats
Le pare-éclats 14 peut éviter que la surface ne se détache par éclats lors du sciage de bois. Le pare-éclats 14 ne peut être utilisé que pour certains types de lames de scie, sans la semelle 3t pour un angle de coupe de 0°.
Montez le pare-éclats dans la plaque de fond de sorte que l'encoche se trouve au-dessus) en y accédant par le dessous.
Monter la semelle
Pendant le traitement de surfaces fragiles, vous pouvez monter la semelle Sur la plaque de fond 8, pour éviter de rayer la surface.
Insérez la semelle 9 sur l'avant de la plaque de fond 8 et poussez celle-ci à l'arrière jusqu'à ce qu'elle s'emboîte sur la plaque de fond 8
Pour retirer la semelle 9, dégagez celle-ci de la partie arrière de la plaque de fond 8 puis l'enlever vers l'avant.
Utilisation
Réglage de l'angle de coupe
♦ Desserrez les vis de serrage ^20 à l'aide de la clé à six pans creux livrée et tirez la plaque de fond 8 ers l'arrière.
Réglez l'angle de coupe au niveau de la plaque de fond 8 l'aide de l'échelle gravée 0° / 15° /30° / 45°. Glissez la plaque de fond 8 vers l'avant jusqu'à ce que la broche de blocage s'enclenche dans la denture 21
Serrez ensuite les vis de serrage ^20 à l'aide de la clé à six pans.
Réglage de la fréquence d'oscillation
L'interrupteur MARCHE/ARRÊT 2 dispose d'une régulation variable de la vitesse. Une légère pression sur l'interrupteur MARCHE/ARRÊT 2 entraîne une vitesse de rotation plus basse. La vitesse de rotation augmente avec la pression.
REMARQUE
Le frein moteur intégré veille à une immobilisation rapide.
Réglage du mouvement pendulaire
- Vous pouvez, à l'aide du commutateur du mouvement pendulaire 10, régler le mouvement pendulaire de la lame 13 Sans mouvement pendulaire (Position "0"), vous obtenez des arêtes de coupe précises et propres. En cas de pièces minces, coupez le mouvement pendulaire. Si le mouvement pendulaire est activé (Position 1 - 3), vous avancez de plus en plus rapidement.
Mise en marche / arrêt
Mise en marche de l'appareil :
Appuyez sur la sécurité anti-démarrage vers la gauche ou vers la droite et maintenez-la appuyée.
Actionnez l'interrupteur MARCHE/ARRÊ ^2 . Dès que la machine a démarré, vous pouvez à nouveau relâcher la sécurité anti-démarrage ^1 La lampe de travail ^1 l'allume lorsque l'interrupteur MARCHE/ARRÊT ^2 est légèrement ou entièrement enfoncé. Elle permet ainsi d'éclairer la zone de travail en cas de lumière insuffi sante.
Éteindre l'appareil :
Relâchez l'interrupteur MARCHE/ARRÊT 2.
Maintenance et nettoyage
TISSEMENT ! RISQUE DE BLESSURES ! Éteignez l'appareil avant d'eff ectuer des travaux et retirez l'accu.
L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse.
Pour le nettoyage du boîtier, utilisez un chiff on sec.
Si un accu lithium-ion a été stocké sur une longue durée, l'état de chargement doit être régulièrement contrôlé. L'état de charge idéal se situe entre 50 % et 80 %. Le climat de stockage idéal est frais et sec.
■ Eff ectuez le nettoyage de l'appareil une fois le travail de sciage terminé.
Éliminez les salissures (par ex. dues aux copeaux de bois). Nettoyez le logement de la lame si nécessaire à l'aide d'un pinceau ou par souffl age à l'air comprimé.
Garantie
Cet appareil est garanti 3 ans à partir de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa livraison. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.
La prestation de garantie s'applique uniquement aux vices de matériau ou de fabrication, et non aux dégâts de transport, aux pièces d'usure ou aux dégâts subis par des pièces fragiles telles que les commutateurs ou les accus. Le produit est destiné uniquement à un usage privé et ne répond pas à un usage professionnel.
La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé. Vos droits légaux ne sont pas restreints par la présente garantie. L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Signalez sans attendre toute anomalie éventuelle sur le matériel au moment de l'achat, au plus tard deux jours après la date d'achat. Toute réparation fera l'objet d'une facturation après expiration de la période de garantie.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.
Service après-vente
AVERTISSEMENT!
Faites réparer vos appareils par le service après-vente ou un électricien et uniquement avec des pièces détachées d'origine. Cela garantira le maintien de la sécurité de l'appareil.
▶ Confi ez toujours le remplacement de la fi che ou du câble secteur au fabricant de l'appareil ou à son service après-vente. Cela garantira le maintien de la sécurité de l'appareil.
FR Service France
Tel.: 0800 919270 E-Mail: kompernass@lidl.fr IAN 102866
BE Service Belgique
Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 102866
Heures de service de notre hotline : du lundi au vendredi de 8 h à 20 h (HEC)
Importateur
L'emballage est composé de matériaux respectueux de l'environnement que vous pouvez éliminer auprès des points de recyclage locaux.
Ne pas jeter les appareils électriques dans les ordures ménagères!
Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement.
Ne pas jeter les accus dans les ordures ménagères! Li-ion
Les accus défectueux ou usagés doivent être recyclés conformément à la directive 2006/66/EC. Déposez le bloc accu et / ou l'appareil auprès des points de collecte existants. Informez-vous auprès des services administratifs communaux ou municipaux des possibilités de mise au rebut d'outils électroniques / blocs accus.
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsables du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :
Directive européenne sur les basses tensions (2006/95/EC)
Compatibilité électromagnétique (2004/108/EC)
Normes harmonisées appliquées :
EN 60745-1 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1 / A2: 2011
EN 55014-2 / A2: 2008
EN 60335-1: 2012
EN 60335-2-29 / A2:2010
EN 61000-3-2 / A2: 2009
EN 61000-3-3: 2013
Désignation du modèle de la machine :
Scie sauteuse pendulaire sans fi | PSTDA 18-Li A1
Année de construction : 07 - 2014
Numéro de série : IAN 102866
Bochum, le 20/06/2014
Semi Uguzlu
- Responsable qualité -
Sous réserve de modifi cations techniques à des fi ns d'amélioration.
Commande d'accu de rechange
Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisément soit sur le site www.kompernass.com ou bien par téléphone.
Le prix de l'accu de rechange est de 20 € TVA et transport inclus. Cet article risque d'être épuisé très rapidement à cause des quantités limitées en stock.
Trois appareils - une même batterie. Interchangeables!
Commande en ligne
Pour commander un accu de rechange en ligne dans la boutique d'accessoires :
■ Rendez-vous sur le site www.kompernass.com dans votre navigateur Internet.
Cliquez en bas à droite sur le drapeau correspondant pour sélectionner le pays et la langue souhaités.
Cliquez maintenant sur l'onglet "Boutique accessoires" et sélectionnez ensuite sous la rubrique "Topseller" l'accu de rechange correspondant à votre appareil.
Après avoir mis l'accu de rechange dans la corbeille, cliquez sur le bouton "Caisse" et suivez les instructions affi chées à l'écran pour terminer l'opération de commande.
REMARQUE
Dans certains pays, la commande de pièces détachées ne peut pas être passée en ligne. Dans ce cas, veuillez contacter la ligne téléphonique de service.
La promotion est limitée à un accu par client / appareil, ainsi qu'à une durée d'un mois après la période promotionnelle. L'accu de rechange peut ensuite être commandé à d'autres conditions.
Commande téléphonique
Service France
Tel.: 0800 919270
Service Belgique
Afin de pouvoir garantir un traitement rapide de votre commande, veuillez tenir la référence article de l'appareil (par ex. AN 102866) prête pour toute demande. Veuillez consulter la référence article sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.
Inhoud
Inleiding....62
Accu-decoupeerzaag: PSTDA 18-Li A1
Nominale spanning: 18 V ---
Slagfrequentie
onbelast: _0 0 - 2700 min ^-1
Slag: 20
Accu-decoupeerzaag PSTDA 18-Li A1
