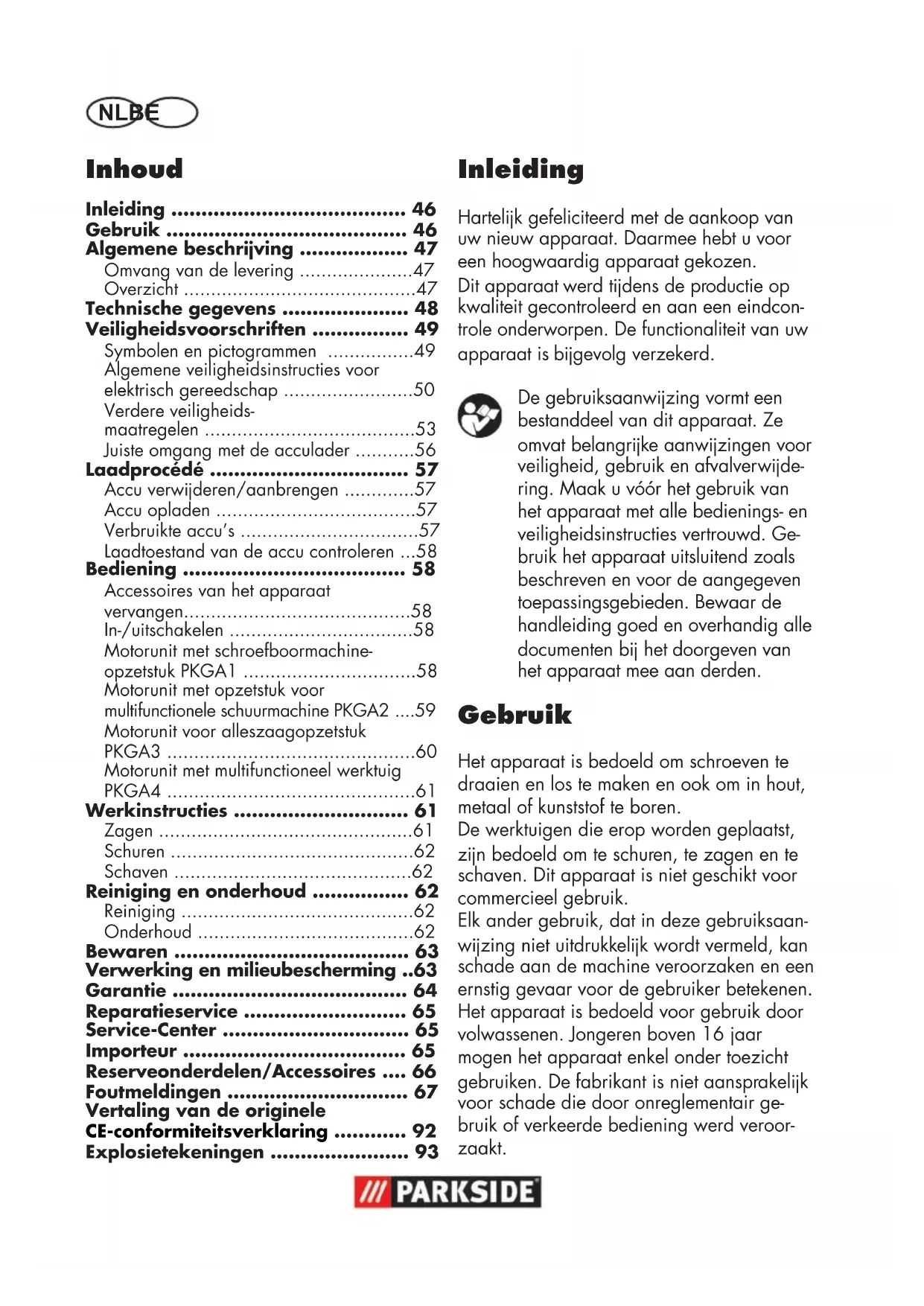

GEBRUIKSAANWIJZING PKGA 16 A1 PARKSIDE

• (voir«Chargement») L‘outil s‘use rapi- dement L‘outil est inapproprié pour la pièce à usiner Insérerl‘outilapproprié(voir«Opéra- tion») Trop de pression Réduire la pression Vitesse trop élevée Réduire la vitesse4 6 NL BE Inhoud Inleiding p. 46
• Gebruik p. 46
• Algemene beschrving p. 47
• Omvang van de levering p. 47
• Overzicht p. 47
• Technische gegevens p. 48
• Veiligheidsvoorschriften p. 49
• Symbolen en pictogrammen p. 49
• Algemene veiligheidsinstructies voor elektrisch gereedschap p. 50
• Verdere veiligheids- maatregelen p. 53
• Juiste omgang met de acculader p. 56
• Laadprocédé p. 57
• Accuverwderen/aanbrengen p. 57
• Accu opladen p. 57
• Verbruikte accu’s p. 57
• Laadtoestand van de accu controleren p. 58
• Bediening p. 58
• Accessoires van het apparaat vervangen p. 58
• In-/uitschakelen p. 58
• Motorunit met schroefboormachine- opzetstuk PKGA1 p. 58
• Motorunit met opzetstuk voor multifunctionele schuurmachine PKGA2 p. 59
• Motorunit voor alleszaagopzetstuk PKGA3 p. 60
• Motorunit met multifunctioneel werktuig PKGA4 p. 61
• Werkinstructies p. 61
• Zagen p. 61
• Schuren p. 62
• Schaven p. 62
• Reiniging en onderhoud p. 62
• Reiniging p. 62
• Onderhoud p. 62
• Bewaren p. 63
• Verwerking en milieubescherming p. 63
• Garantie p. 64
• Reparatieservice p. 65
• Service-Center p. 65
• Importeur p. 65
• Reserveonderdelen/Accessoires p. 66
• Foutmeldingen p. 67
• Vertaling van de originele CE-conformiteitsverklaring p. 92
• Explosietekeningen Inleiding Hartelkgefeliciteerdmetdeaankoopvan uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen. Ditapparaatwerdtdensdeproductieop kwaliteit gecontroleerd en aan een eindcon- trole onderworpen. De functionaliteit van uw apparaatisbgevolgverzekerd. Degebruiksaanwzingvormteen bestanddeel van dit apparaat. Ze omvatbelangrkeaanwzingenvoor veiligheid,gebruikenafvalverwde- ring. Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Ge- bruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documentenbhetdoorgevenvan het apparaat mee aan derden. Gebruik Het apparaat is bedoeld om schroeven te draaien en los te maken en ook om in hout, metaal of kunststof te boren. De werktuigen die erop worden geplaatst, znbedoeldomteschuren,tezagenente schaven. Dit apparaat is niet geschikt voor commercieel gebruik. Elk ander gebruik, dat in deze gebruiksaan- wzingnietuitdrukkelkwordtvermeld,kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken.Defabrikantisnietaansprakelk voor schade die door onreglementair ge- bruik of verkeerde bediening werd veroor- zaakt.4 7 NL BE Algemene beschrving De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzde. Omvang van de levering Pak het apparaat uit en controleer, of de in- houd volledig is. Org voor een reglementair voorgeschrevenafvalverwderingvanhet verpakkingsmateriaal. p. 93

• Motoreenheid met accu en schroefboor- machine-opzetstuk

• Opzetstuk voor multifunctionele schuur- machine

• Opzetstuk voor multifunctioneel appa- raat

• Accessoires schroefboormachine-opzet- stuk - 6 boorbits (1,5/2/3/4/5/6) - 6 schroefbits, 50 mm - Bithouder

• Accessoires alleszaagopzetstuk - Houtzaagblad - Metaalzaagblad

• Accessoires opzetstuk voor multifunctio- nele schuurmachine - 5 schuurpapierbladen (2 x K 60, 2 x K 120, 1 x K 240)

• Accessoires opzetstuk voor multifunctio- neel apparaat - Insteekzaagblad - Schaaf - Deltaschuurplaat + 3 schuurpapier- bladen (1 x K 60, 1 x K 80, 1 x K 120)

• Gebruiksaanwzing Overzicht 1 Snelspanboorhouder 2 Instelring draaimoment 3 Keuzeschakelaar versnelling 4 Schroefboormachine-opzetstuk PKGA1 5 Ontgrendelhendel voor acces- soire 6 Motorunit 7 Draairichtingsschakelaar 8 Greep 9 Accu 10 Ontgrendeltoets accu 11 Aan/uit schakelaar 12 Bithouder 13 Schroefbits, 50 mm 6-delig 14 Boorbits, 6-delig 15 Lader 16 Bewaarkoffer 17 Alleszaagopzetstuk PKGA3 18 Voetplaat 19 Hendel voor zaagbladontgrende- ling 20 Metaalzaagblad 21 Houtzaagblad 22 Schuurplaat 23 Opzetstuk voor multifunctionele schuurmachine PKGA2 24 5 schuurpapierbladen 25 Adapter voor de stofafzuiging 26 Opzetstuk voor multifunctioneel apparaat PKGA4 27 Handel voor werktuigontgrende ling 28 Bevestigingsstift 29 Werktuighouder 30 Deltaschuurplaat 31 3 schuurpapierbladen 32 Schaaf 33 Insteekzaagblad4 8 NL BE Technische gegevens 4-in-1 accu-combiapparaat ........ PKGA 16 A1 Motorspanning ............................ 16 V Toerenbniet-belasting(n

) .................. 97,7 dB(A) K= 3 dB Motoreenheid met schroefboormachine- opzetstuk PKGA1 Toerenbniet-belasting

Draaimoment ........................max. 25 Nm Spanwdte-boorhouder ............ 1,0-10 mm Boordiameter voor hout ......................... max. 25 mm voor staal ........................... max. 8 mm Gewicht (zonder laadapparaat) ......1,4 kg Vibratie (a

Motoreenheid met opzetstuk voor multifunc- tionele schuurmachine PKGA2 Toerenbniet-belasting(n

Motoreenheid met alleszaagopzetstuk PKGA3 Toerenbniet-belasting(n

Motoreenheid met opzetstuk voor multifunctioneel apparaat PKGA4 Toerenbniet-belasting(n

Oscillatiehoek ..................................3,0° Gewicht (zonder laadapparaat) ......1,3 kg Accu (Li-Ion) .................................... PAP16 Nominale spanning ...................... 16 V Capaciteit .................................... 2,0 Ah Laadtd........................................ca. 1 h Laadtoestel ................................PLCP-016A Nominale opname ..........................55 W Ingangsspanning ........ 230-240 V~, 50 Hz Uitgangsspanning ........... 16,8 V ; 2,4 A Beschermniveau ................................ II Beschermingsklasse .......................... IPX0 De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemetenenkantervergelkingvaneen stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden. Waarschuwing: Afhankelkvandemanier,waarop het elektrische gereedschap ge- bruikt wordt, kan de trilingemis- siewaardetdensheteffectieve gebruik van het elektrische gereed- schap van de aangegeven waarde verschillen. De noodzaak bestaat, veiligheids- maatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling in de effectieve gebruiksomstan- dighedengebaseerdzn(hierb moet er met alle aandelen van de bedrfscyclusrekeninggehouden worden,zobvoorbeeldmettden, tdensdewelkehetelektrische gereedschap uitgeschakeld is, en tden,tdensdewelkehetwelis- waar ingeschakeld is, maar zonder belasting functioneert).4 9 NL BE Symbolen op de accu Werp de accu’s niet in het huisvuil, het vuur of het water. Stel de accu niet gedurende lange tdblootaanbezonningenlegze niet op radiatoren (max. 45°C). Geef de accu’s af op een inzamel- plaats voor oude accu’s, vanwaar zenaareenmilieuvriendelkerecy- cling gebracht worden. Gebruiksaanwzingraadplegen. Symbolen op het laadapparaat Let op! Lees vóór het laden de gebruiksaan- wzing. Het laadapparaat is enkel voor een gebruik in ruimtes geschikt. Zekering van het apparaat Beschermniveau II (Dubbele isolatie) Machineshorennietbhuishoude- lkafvalthuis. LED-indicatietdenshet laadproces. Veiligheidsvoorschriften Deze paragraaf behandelt de fundamentele veiligheidsvoorschriftenbhetwerkmethet apparaat. Symbolen en pictogrammen Symbolen in de gebruiksaanwzing Gevaarsymbool met infor- matie over de preventie van personen- of zaakschade. Waarschuwingsbord met in- formatie voor het voorkomen van letsels door elektrische schok. Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade. Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken. Symbolen op het apparaat Gebruiksaanwzingraadplegen. Machineshorennietbhuishoude- lkafvalthuis. Apparaat voor gangwissel stoppen. Verwondingsgevaar door roterend werktuig! Houd de handen uit de buurt van het apparaat. Draag oogbescherming.5 0 NL BE Algemene veiligheidsinstructies voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidsinstructies en aan- wzingen. Verzuimbdenale- ving van de veiligheidsinstructies en aanwzingenkaneenelektrische schok, brand en/of ernstige verwon- dingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwzing voor de toekomst. Het in de veiligheidsinstructies gebruikte begrip„Elektrischgereedschap“heeftbetrek- king op elektrisch gereedschap met netvoe- ding (met netsnoer) en op elektrisch gereed- schapmetbattervoeding(zondernetsnoer).

1) VEILIGHEID OP DE WERKPLAATS

• Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlich- te werkomgevingen kunnen tot ongeval- len leiden.

• Werk met het elektrische gereed- schap niet in een explosieve omgeving, waarin er zich brand- bare vloeistoffen, gassen of stof- fen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

• Houd kinderen en andere per- sonen tdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van aeidingkuntudecontroleoverhetap- paraat verliezen.

2) ELEKTRISCHE VEILIGHEID

• De aansluitstekker van het elek- trische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier ver- anderd worden. Gebruik geen adapterstekkers samen met ge- aard elektrisch gereedschap. Ongewzigdestekkersenpassende stopcontacten doen het risico voor een elektrische schok afnemen.

• Vermd lichamelk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstal- laties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

• Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toene- men.

• Gebruik het snoer niet voor een ander doeleinde om het elektri- sche gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderde- len. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektri- sche schok toenemen.

• Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoe- ren, die ook voor buiten geschikt zn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.

• Als de werking van het elektri- sche gereedschap in een vochtige omgeving niet te vermden is, maakt u gebruik van een aard- lekschakelaar met een uitscha-5 1 NL BE kelstroom van 30mA of minder. Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.

3) VEILIGHEID VAN PERSONEN

• Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereed- schap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicnen staat. Een momentvanonoplettendheidbhet gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

• Draag persoonlke bescher- mingsuitrusting en altd een be- schermbril. Het dragen van een per- soonlkebeschermingsuitrusting,zoals stofmasker,slipvreveiligheidsschoenen, beschermende helm of gehoorbescher- ming, al naargelang de aard en de toepassing van het elektrische gereed- schap, doet het risico voor verwondin- gen afnemen.

• Vermd een onopzettelke inge- bruikname. Vergewis u dat het elektrische gereedschap uitge- schakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Alsubhetdragenvanhetelektrische gereedschap uw vinger aan de schake- laar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwder instelgereedschap of schroefsleutel voordat u het elek- trische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel be- vindt, kan tot verwondingen leiden.

• Vermd een abnormale lichaams- houding. Zorg voor een veilige stand en houd te allen tde uw evenwicht. Daardoor kunt u het elektri- sche gereedschap in onverwachte situa- ties beter controleren.

• Draag geschikte kled. Draag geen ruimzittende kleding of sieraden. Houd haar, kled en handschoenen op een veilige af- stand tot bewegende onderdelen. Loszittendekled,sieradenoflanghaar kan/kunnen door bewegende onderde- len vastgegrepen worden.

• Als er stofafzuig- en –opvangin- richtingen gemonteerd kunnen worden, vergewist u zich dat deze aangesloten zn en correct gebruikt worden. Gebruik van een stofafzuiginrichting kan gevaren door stof doen afnemen.

• Overbelast het apparaat niet. Ge- bruik voor uw werk het daarvoor bestemde elektrische gereed- schap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

• Gebruik geen elektrisch gereed- schap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan wor- den,isgevaarlkenmoetgerepareerd worden.

• Trek de stekker uit het stopcon- tact en/of verwder de accu voordat u apparaatinstellingen doorvoert. Toebehoren wisselen of het apparaat wegleggen. Deze voorzorgsmaatregel voorkomt een onop- zettelkestartvanhetelektrischegereed-5 2 NL BE schap.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee niet vertrouwd zn of deze aanwzingen niet gelezen hebben. Elektrisch gereedschap is ge- vaarlkalshetdooronervarenpersonen gebruikt wordt.

• Verzorg elektrisch gereedschap met zorg. Controleer, of beweeg- bare onderdelen foutloos func- tioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereed- schap.

• Houd snd-/snoeigereedschap scherp en netjes. Zorgvuldig onder- houdensnd-/snoeigereedschapmet scherpesndkantengerakenminderge- kneldenisgemakkelkertebedienen.

• Gebruik elektrisch gereedschap, toebehoren, gebruiksgereed- schap enz. in overeenstemming met deze aanwzingen. Houd daarb rekening met de arbeids- omstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot ge- vaarlkesituatiesleiden.

• Houd het apparaat vast aan de geïsoleerde grijpvlakken als u werkzaamheden uitvoert waarbij het gebruikte werktuig verborgen elektrische leidingen of het eigen elektrische snoer kan raken. Het contact met een leiding die onder span- ning staat, kan ook metalen onderdelen van het apparaat onder spanning zetten en leiden tot elektrocutie.

• Laad de accu’s alleen op in ac- culaders, die door de producent aanbevolen worden. Voor een ac- culader die geschikt is voor een bepaal- de soort accu’s bestaat brandgevaar als hmetandereaccu’sgebruiktwordt.

• Gebruik alleen de daarvoor voorziene accu’s in de elektro- werktuigen. Het gebruik van andere accu’s kan tot verwondingen en brand- gevaar leiden.

• Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwer- pen, die een overbrugging van de contacten zouden kunnen ver- oorzaken. Een kortsluiting tussen de accucontacten kan tot brandwonden of brand leiden.

• B verkeerd gebruik kan vloei- stof uit de accu vrkomen. Ver- md contact daarmee. B toeval- lig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts con- sulteren.Vrkomendeaccuvloeistof kan tot geïrriteerde huid of brandwon- den leiden.

• Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd, vakkundig geschoold personeel5 3 NL BE en enkel met originele reserveon- derdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elek- trische gereedschap in stand gehouden wordt.

• Garandeer dat het toestel uitge- schakeld is vooraleer u de accu aanbrengt. Het aanbrengen van een accu in een elektrowerktuig dat inge- schakeld is, kan tot ongevallen leiden.

• Laad uw batteren uitsluitend bin- nenshuis op omdat het laadtoestel enkel daarvoor bestemd is.

• Om het risico voor een elektri- sche schok te verminderen, trekt u de stekker van het laadtoestel uit het stopcontact voordat u het reinigt.

• Stel de accu/het elektrowerk- tuig/het toestel niet gedurende lange td bloot aan bezonning en leg ze niet op radiatoren. Hitte beschadigt de accu en er bestaat explo- siegevaar.

• Laat een verwarmde accu voor het laden afkoelen.

• Open de accu niet en vermd een mechanische beschadiging van de accu. Er bestaat gevaar voor kort- slutitingenerkunnendampenvrkomen die de luchtwegen prikkelen. Zorg voor verse lucht en consulteer een arts in ge- valvanklachten.Spoelbcontactmet de ogen of met de huid de betrokken plaatsen met water of neutralisator en raadpleeg een arts.

• Gebruik geen niet-oplaadbare batteren! Verdere veiligheids- maatregelen Waarschuwing! B het zagen of schuren kan stof ontstaan dat gevaarlk is voor de gezondheid (bv. van mate- rialen zoals loodhoudende verven, materiaal dat asbest bevat, metalen of enkele houtsoorten), die voor de gebruiker of personen die zich in de buurt bevinden een risico kunnen opleveren. Zorg voor een goede ventila- tie van de werkplek. Draag steeds een veiligheidsbril, beschermende handschoenen en een stofmasker. Sluit een stofafzuigvoorziening aan.

• Gebruik met het apparaat mee- geleverde extra handgrepen. Ver- lies van de controle kan verwondingen tot gevolg hebben.

• Houd het elektrische gereed- schap vast aan de geïsoleerde grpvlakken als u werkzaam- heden uitvoert waarb het ge- bruikte werktuig of de schroef verborgen elektrische leidingen kan raken. Het contact met een lei- ding die onder spanning staat, kan ook metalen onderdelen van het apparaat onder spanning zetten en een elektri- sche schok veroorzaken.

• Gebruik geschikte detectoren om verborgen nutsleidingen op te sporen of vraag het plaatselke5 4 NL BE nutsbedrf om raad. Contact met elektrische leidingen kan leiden tot een elektrische schok en brand, contact van een gasleiding kan leiden tot een ont- plofng.Beschadigingvaneenwaterlei- ding kan leiden tot materiële schade en een elektrische schok.

• Zet het werkstuk veilig vast. Het is veiliger om het werkstuk met spanin- richtingen of een bankschroef vast te zetten, dan het met de hand vast te hou- den.

• Wees voorzichtig b de hante- ring van werktuigen zoals za- gen, schaven en boren. Dezezn scherp, er bestaat het risico op verwon- dingen.

• Draag beschermende hand- schoenen wanneer de acces- soires vervangt.Zovermdtuver- wondingen, wanneer het accessoire na gebruik heet is.

• Houd de handen weg uit het zaagbereik. Kom niet met de handen onder het werkstuk. Ga b de zaagwerkzaamheden altd zdelings ten opzichte van de zaag staan.Bcontactmethet zaagblad bestaat een risico op verwon- dingen.

• Voer het elektrische gereedschap alleen ingeschakeld tegen het werkstuk aan. Er bestaat een risico op een terugslag, wanneer het gebruik- te zaagblad scheef in het werkstuk komt te zitten.

• Let erop dat de voetplaat b het zagen altd tegen het werkstuk aanligt. Het zaagblad kan anders scheef komen te zitten waardoor de controle over het elektrische gereed- schap verloren kan gaan.

• Schakel na beëindiging van de handeling het elektrische ge- reedschap uit en trek het zaag- blad pas uit de snede, zodra het tot stilstand is gekomen. Zo vermdtueenterugslagenkuntuhet elektrische gereedschap veilig wegleg- gen.

• Gebruik alleen onbeschadigde zaagbladen zonder onregelma- tigheden. Verbogen of botte zaag- bladen kunnen breken, de zaagsnede negatief beïnvloeden of een terugslag veroorzaken.

• Rem na het uitschakelen het zaagblad niet af door zdelings tegendruk uit te oefenen. Het zaagblad kan beschadigd raken, bre- ken of een terugslag veroorzaken.

• Span het materiaal goed vast. Ondersteun het werkstuk niet met de hand of voet. Raak met de lopende zaag geen voorwer- pen of de grond aan. Er bestaat een risico op een terugslag.

• Houd het elektrische gereed- schap b het werk met beide handen vast en zorg ervoor dat u stevig en veilig staat. Het elektri- sche gereedschap moet veilig met twee handen worden geleid.

• Wacht tot het elektrisch werktuig tot stilstand is gekomen alvorens het weg te leggen. Het zaagblad kan anders scheef komen te zitten waar- door de controle over het elektrische gereedschap verloren kan gaan.

• Schakel het apparaat meteen uit als het geplaatste zaagblad scheef trekt of vastslaat. Spreid5 5 NL BE de zaagsnede en trek het zaag- blad er voorzichtig uit. De controle over het elektrische gereedschap kan verloren gaan.

• Gebruik het elektrisch gereed- schap alleen voor het droog schuren. Schaaf geen vochtige materialen. Het indringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.

• Vermd een oververhitting van het materiaal dat je wilt schuren en de schuurmachine. Er bestaat brandgevaar.

• Het werkstuk wordt heet b het schuren. De bewerkte plaats niet aanraken, laat het afkoelen. Er bestaat gevaar voor brandwonden. Ge- bruikgeenkoelmiddelofietsdergelks.

• Maak steeds het stofreservoir leeg tdens een werkpauze. Schuurstofindestofzak,microlter,pa- pierenzak(ofindelterzakofltervan de stofzuiger) kan automatisch in brand vliegen in ongunstige omstandigheden, zoalseenvonkenregenbhetschuren vanmetalen.Eenbzonderrisicobe- staat wanneer het schuurstof vermengd is met lak-, polyurethaanresten of an- dere chemische stoffen en het materiaal dat u hebt geschuurd na langdurig wer- ken heet is geworden.

Ook als u dit elektrische gereedschap zoals voorgeschrevenbedient,blveneraltd restrisico’s bestaan. Volgende gevaren kunnen zich in verband met de construc- tiewzeenuitvoeringvanditelektrische gereedschap voordoen: a) Schade aan de longen, indien geen geschikt stofmasker wordt gedragen; b) Sndwonden c) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt. d) Schade aan de ogen als geen geschikte oogbescherming wordt gedragen. e) Schade aan de gezondheid, die van hand-/armtrillingenhetgevolgzn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven be- heerd en onderhouden wordt. Waarschuwing! Dit elektrische gereedschapproduceerttdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde om- standigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voorernstigeofdodelkeverwon- dingen te verminderen, adviseren wpersonenmetmedischeimplan- taten, hun arts en de fabrikant van het medische implantaat te raadple- gen voordat de machine bediend wordt.5 6 NL BE Juiste omgang met de acculader

• Dit apparaat kan door kinderen vanaf 8 jaar en ouder en tevens door personen met verminderde fysieke,zintuiglkeofmentale capaciteiten of met een gebrek aan ervaring en kennis gebruikt worden wanneer ze onder toe- zicht staan of met het oog op het gebruik van het apparaat geïnstrueerd werden en zich van de daaruit resulterende gevaren bewustzn.Kinderenmogen niet met het apparaat spelen. Reiniging en gebruikersonder- houd mogen niet door kinderen zonder toezicht doorgevoerd worden.

• Gebruik voor het laden van de accu uitsluitend de meegeleverde acculader. Er bestaat brand- en explosiege- vaar.

• Controleer voor elk ge- bruik de acculader, de ka- bel alsook de stekker en laat alleen door gekwali- ceerde geschoold personeel en met originele reservede- len herstellen. Gebruik een defecte acculader niet en open deze niet zelf. Daar- door wordt gegarandeerd dat de veiligheid van het toestel behou- denblft.

• Let erop dat de netspan- ning overeenstemt met de gegevens van het type- plaatje op de acculader. Er bestaat gevaar voor een elektri- sche schok.

• Scheid de acculader van het net vooraleer verbindingen met de accu/het elektro- werktuig/het toestel geslo- ten of geopend worden.

• Houd de acculader zuiver en uit de buurt van vocht en regen. Gebruik de accu- lader nooit in de openlucht. Door vervuiling en het binnen- dringen van water vergroot het gevaar voor een elektrische schok.

• De acculader mag al- leen met de bbehorende originele accu’s gebruikt worden. Het laden van andere accu’s kan tot verwondingen en brandgevaar leiden.

• Vermd mechanische be- schadigingen van de accu- lader.Zkunnentotkortsluiting leiden.

• De acculader mag niet op een brandbare ondergrond (bv. papier, textiliën) ge- bruikt worden. Er bestaat brandgevaar wegens de verwar- mingdiebhetladenoptreedt.

• Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zn klan- tenserviceafdeling of door een gelkwaardig gekwa- liceerde persoon vervan- gen worden om gevaren te vermden.

• Laat uw batter niet con- tinu opladen. Dat kan de bat- tercellenbeschadigen.5 7 NL BE Laadprocédé Laad de accu uitsluitend in droge lokalen op. Het buitenste oppervlak van de accu moet schoon en droog zn voordat u het laadtoestel aansluit. Er bestaat gevaar voor ver- wondingen door een elektri- sche schok.

• Laas de accu vóór het eerste gebruik op.

• Laad uitsluitend met het ingesloten, ori- ginele laadtoestel op.

• Eenbeduidendekorterewerkingstd ondanks de opgeladen toestand geeft aan dat de accu opgebruikt is en ver- vangen moet worden. Gebruik uitslui- tend een originele reserveaccu, die u viadeklantenservicekuntverkrgen.

• Neem in ieder geval de telkens gel- dende veiligheidsinstructies en tevens debepalingenenaanwzingenter bescherming van het milieu in acht.

• Defecten, die het gevolg van een on- oordeelkundigehanteringzn,vallen niet onder de garantie. Accu verwderen/ aanbrengen

1. Om de accu uit het apparaat te

verwderen(9)druktudeont- grendeltoets (10) in en trekt de accu eruit.

2. Om de accu te plaatsen (9)

schuift u de accu langs de ge- leidingsrailinhetapparaat.H klikt hoorbaar vast. Accu opladen Delaadtdbedraagtca.1uur.

1. Neem de accu (9) uit het appa-

3. Sluit de lader (15) aan op een

(15) los van het elektriciteitsnet.

5. Trek de accu (9) uit de lader

(15). Overzicht van de LED-controle-indi- caties (15a) op de lader (15): Groene LED knippert: lader is zonder accu op het stroomnet aangesloten. Rode LED brandt: Accu wordt opgeladen. Groene LED brandt: Accu is geladen. Verbruikte accu’s

• Een beduidend kortere werkingsduur ondanks oplading geeft aan dat de accu opgebruikt is en vervangen moet worden. Gebruik uitsluitend een ori- gineel reserve accupack, dat u via de klantenserviceafdelingkuntverkrgen.

• Neem in ieder geval de telkens gel- dende veiligheidsinstructies en ook debepalingenenaanwzingenmet betrekking tot de bescherming va het milieu in acht (zie “Verwerking en mili- eubescherming”).5 8 NL BE Laadtoestand van de accu controleren De indicator van de laadtoestand (9a) sig- naleert de laadtoestand van de accu (9). Druk op de toets (9b) van de accu (9). De laadtoestand van de accu wordt aangeduid door het oplich- ten van de 3-kleurige LED-lampen van de laadniveau-indicatie (9a): Alle LED’s branden: accu is volledig geladen. Rode en gele LED’s branden: accu beschikt over restlading (<90%). Rode LED brandt: accu is leeg, ge- lieve te laden. Bediening Accessoires van het apparaat vervangen Beveilig het apparaat te- gen inschakeling (zie “In-/ uitschakelen”) of neem de accu uit het apparaat. B per ongeluk inschakelen van het apparaat bestaat een risico op letsel. Draag beschermende handschoe- nen. Na gebruik kan het accessoire heetzngeworden. Accessoire verwderen

1. Schuif de ontgrendelhendel (5)

tot aan de aanslag in de positie en houd hem in deze positie tot aan de aanslag in de positie

2. Trek het ontgrendelde accessoire

terug in de positie Laat de ontgrendelhendel (5) teruggl- den. Accessoire plaatsen

4. Schuif het accessoire

6. Controleer of het accessoire vast-

zit door eraan te trekken. In-/uitschakelen

1. Inschakelen: Druk op de aan/uit scha-

kelaar ( 11). Met de aan/uit schakelaar (

u het toerental traploos regelen. Lichte druk: laag toerental. Grotere druk: hoger toerental.

2. Uitschakelen: Laat de aan/uit schake-

Als u de draairichtingsschakelaar (

7) in de middelste positie beweegt, is

het apparaat tegen inschakelen bevei- ligd. Motorunit met schroefboormachine- opzetstuk PKGA1 Verandering van werktuig Beveilig het apparaat tegen inschakelen (zie “in-/uitscha- kelen”). B per ongeluk in- schakelen van het apparaat bestaat een risico op letsel.

1. Draai de snelspanboorhouder

(1)volgensdewzersvande klok open, tot de boorhouder- opening groot genoeg is om het werktuig erin te plaatsen.

2. Schuif het werktuig zo ver mo-5 9

NL BE gelkindesnelspanboorhouder (1).

3. Draai de snelspanboorhouder

(1)volgensdewzersvande klok om het werktuig vast te klemmen.

4. Als u het werktuig opnieuw wilt

verwderen,draaitudesnel- spanboorhouder (1) open en trekt het werktuig eruit. Schakelen Apparaat voor gangwissel stoppen.

1. Wacht tot het apparaat tot stilstand is

gekomen. 2 Schuif de keuzeschakelaar voor de gang (

3) in de gewenste positie:

1: ingesteld laag toerental. 2: ingesteld hoog toerental. Draairichting instellen Met de draairichtingsschakelaar kunt u de draairichtingvanhetapparaatwzigen.

1. Wacht tot het apparaat tot stilstand is

2. Schuif de draairichtingsschakelaar (7)

in de gewenste positie: Rechtsloop : voor het boren en indraaien van schroeven. Linksloop : voor het losmaken van schroeven.

3. Als u de draairichtingsschakelaar (7) in

de middelste positie beweegt, is het ap- paraat tegen inschakelen beveiligd. De draairichtingsschakelaar mag slechts worden gebruikt als het ap- paraat stil staat! Instelling van het draaimoment U kunt het maximale draaimoment vooraf instellen.Dedraaimomenttrappenznge- markeerd met 1-19+

1. Wacht tot het apparaat tot stilstand is

2. Kies het gewenste draaimoment door

draaien aan de instelring (2). Schroeven: Stand 1 - 19 Boren: Niveau

3. Beginbeenkleineredraaimoment-

stand en verhoog deze indien nodig. De instelring voor het draaimoment mag slechts worden gebruikt als het apparaat stil staat! Hetnoodzakelkedraaimomentis afhankelk: - van de soort en hardheid van het te bewerken materiaal; - van de soort en de lengte van de gebruikte schroeven. Motorunit met opzetstuk voor multifunctionele schuurmachine PKGA2 Beveilig het apparaat tegen inschakelen (zie „in-/uitscha- kelen“). B per ongeluk in- schakelen van het apparaat bestaat een risico op letsel. Schuurpapierblad aanbrengen/ verwderen De schuurplaat ( 22) is uitgerust met een klittenband zodat het schuurpapierblad snel kan worden aangebracht.6 0 NL BE Schuurpapierblad aanbrengen

1. Druk het schuurpapierblad (24)

gelkmatigopdeschuurplaat (22).Letopdedekkingsgelkheid van de gaten in het schuurpapier- blad met de openingen van de schuurplaat. Schuurpapierbladverwderen

2. Trek het schuurpapierblad (24)

van de schuurplaat (22). Stofafzuigvoorziening aansluiten Met de aansluiting van een stofafzuigvoor- zieningkuntudehoeveelheidstofbhet schuren reduceren.

1. Schuif de adapter (25) tot aan de

aanslag in de opening van het multischuuraccessoire (23).

2. Sluit de zuigslang van een stofzui-

ger aan op de adapter (25). Motorunit voor alleszaagop- zetstuk PKGA3 Zaagblad monteren/vervangen Beveilig het apparaat tegen inschakelen (zie “in-/uitscha- kelen”). B per ongeluk in- schakelen van het apparaat bestaat een risico op letsel. Draaghandschoenenbhandelin- genmethetzaagblad.Zovermdtu snwonden. Let op: letselgevaar! - Gebruik geen botte, verbogen of anderszins beschadigde zaagbla- den. - Plaatsaltdhetjuiste,passende zaagblad. Een overzicht van de geschikte zaagbladen vindt u onder “Reserve- onderdelen/Accessoires”. Zaagblad monteren:

1. Schuif de handel (19) voor de

ontgrendeling van het zaagblad tot aan de aanslag naar boven. Plaats de schacht van het zaag- blad (20/21) in de gleuf van de zaagbladhouder.

2. Draai ter vergrendeling de hen-

del(19)los,hdraaitterugin de uitgangspositie.

3. Controleer of het zaagblad vast-

zit door eraan te trekken. Zaagblad uitnemen:

4. Schuif de hendel (19) voor de

ontgrendeling van het zaagblad tot aan de aanslag naar boven en trek het zaagblad uit de zaagbladhouder. Voor bepaalde werkzaamheden kan het zaagblad ook 180 ° ge- draaid worden geplaatst. Alleszaag bedienen

1. Let op dat het apparaat niet in contact

is met het werkstuk, alvorens het in te schakelen.

2. Schakel het apparaat in.

Met de aan/uit-schakelaar (

u het toerental traploos regelen. Lichte druk: laag toerental. Grotere druk: hoger toerental. De aan/uit-schakelaar laat zich niet vastzetten.

3. Zet de voetplaat (

5. Neem na de bewerking het zaagblad

uit de zaagsnede en schakel dan pas het apparaat uit. Motorunit met multifunctio- neel werktuig PKGA4 Verandering van werktuig Beveilig het apparaat tegen inschakelen (zie “in-/uitscha- kelen”). B per ongeluk in- schakelen van het apparaat bestaat een risico op letsel.

1. Schuif de hendel (27) voor de

ontgrendeling van het werktuig aan de aanslag naar achteren.

2. Trek de ontgrendelde werktuig-

houder (29) naar voren af.

3. Plaats het gewenste werktuig

(30/32/33) op de bevestigings- stift(28).Erzn12verschillende positiesmogelk.

4. Druk de werktuighouder (29)

opnieuw in de centrale houder.

5. Klap de hendel (27) voor de

ontgrendeling van het werktuig opnieuw naar voren. De werk- tuighouder is met het werktuig gexeerd. Schuurpapierblad aanbrengen/ verwderen De deltaschuurplaat (30) is uitgerust met een klittenband zodat het schuurpapier- blad snel kan worden aangebracht. Schuurpapierblad aanbrengen

1. Druk het schuurpapierblad (31)

gelkmatigopdedeltaschuur- plaat (30). Let op de dekkings- gelkheidvandegateninhet schuurpapierblad met de openin- gen van de schuurplaat. Schuurpapierblad verwderen

2. Trek het schuurpapierblad (31)

van de deltaschuurplaat (30). Werkinstructies Draag b de werkzaamheden met het apparaat geschikte kleding en beschermende uit- rusting. Verzeker u er voor elk ge- bruik van dat het apparaat in orde is en correct functioneert. Persoonlke beschermingsuit- rusting en een functioneel ap- paraat verlagen het risico op letsel en ongelukken. Draag een gehoorbescherming. Zagen Draag oogbescherming.

• Gebruik alleen onbeschadigde zaag- bladen zonder onregelmatigheden. Ge- bruik voor de metaalbewerking alleen metalen zaagbladen.

• Zorg dat u stabiel staat en houd het ap- paraat met beide handen goed vast en houd het op voldoende afstand van uw lichaam.

• Controleer voor het zagen het werkstuk op verborgen vreemde voorwerpen zoalsspkersenschroeven.Verwder deze.

• Insteekzaagsnedes mogen alleen in zachte materialen zoals hout of guips- karton worden uitgevoerd.6 2 NL BE Keuze van het zaagblad Houtzaagblad voor hout, kunststof, gips- karton Metaalzaagblad voorplaten,proelenen buizen Insteekzaagblad voor zachte materialen zoals hout of gipskarton Schuren

• Gebruikbhetschurenmethetopzet- stuk voor de multifunctionele schuurma- chine een stofafzuigvoorziening.

• Voer het apparaat ingeschakeld tegen het werkstuk aan.

• Maak de schuurpapierplaat schoon, alvorens het schuurblad te plaatsen.

• Werk uitsluitend met perfecte schuurpa- pierbladen zodat goede schuurresulta- ten worden verkregen.

• Werkmetgeringeengelkmatigepers- druk. Zo spaart u het apparaat en het schuurpapierblad.

• Schuur geen verschillende materialen (bv.metaalendaarnahout)methet- zelfde schuurpapierblad. Keuze van het schuurpapierblad Korrel- grootte K Toepassing K 60 voor het vooraf schuren van ruwe houten oppervlakken K 80 K 120 voorhetvlakslpen K 240 voorhetfnschurenvanop- pervlakken die van een grond- verfvoorzienofgelaktzn Schaven

• Kiesbhetschaveneenhoogtoerental.

• Werk met geringe persdruk en in een vlakke hoek zodat het onderliggende materiaal niet wordt beschadigd. Reiniging en onderhoud Laat onderhoudswerkzaamheden die niet in deze handleiding worden beschreven uitvoeren door ons ser- vicecenter. Gebruik enkel originele onderdelen. Schakel het apparaat uit en haal voor alle werkzaamheden aan het apparaat en voor vervoer van het apparaat de accu eruit. Voer de volgende onderhouds- en reini- gingswerken regelmatig uit. Dan bent u ze- ker van een lang en betrouwbaar gebruik. Reiniging Het water mag noch met wa- ter afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

• Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik daarvoor een vochtig doekje of een borstel. Gebruik geen reinigings- c.q. oplosmid- delen. U zou het apparaat daarmee onherstelbaar kunnen beschadigen. Onderhoud

• Hetapparaatisvrvanonderhoud.6 3 NL BE Bewaren

• Bewaarhetapparaatindebgeleverde mesbescherming droog en buiten het bereik van kinderen.

• Neem de accu vóór een langer durende opslag(bvoorbeeldoverwintering)uit het apparaat.

• Bewaar de accu uitsluitend in een gedeeltelkgeladentoestand.De laadtoestanddienttdenseenlangere opslagtd40-60%tebedragen.(twee LED-lampen van de laadniveau-indicatie

• Bewaardeaccubeentemperatuur van10°Ctot25°C.Vermdtdensde opslag extreme koude of hitte opdat de accu niet aan vermogen inboet. Verwerking en milieubescherming Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de verpak- kingnaareenmilieuvriendelkerecycling. Machineshorennietbhuishoude- lkafvalthuis. Werp de accu’s niet in het huisvuil, het vuur (explosiegevaar) of het water. Beschadigde accu’s kunnen schadelkznvoorhetmilieuenuw gezondheid indien giftige dampen ofvloeistoffenvrkomen.

• Leveruwapparaatinbeenrecycle- punt. De gebruikte kunststof en metalen delen kunnen per soort worden geschei- den en zo geschikt worden gemaakt voor hergebruik. Voor vragen hierom- trentkuntuterechtbonsservicecenter.

• Verwderdeaccu’sinontladentoe- stand.Wradenaandatudepolenaf- dekt met een plakband ter bescherming tegen een kortsluiting. Open de accu niet.

• Verwderdeaccu’svolgensdelokale voorschriften. Geef de accu’s af op een inzamelplaats voor oude accu’s, vanwaarzenaareenmilieuvriendelke recycling gebracht worden. Consulteer hiertoe uw lokale vuilophaaldienst of ons servicecentrum.

• Deafvalverwderingvanuwdefecte ingezondenapparatenvoerenwgratis door.6 4 NL BE Garantie Geachte cliënte, geachte klant, Ukrgtopditapparaat3jaargarantie,te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelkerechten.Dezewettelkerechten worden door onze hierna beschreven ga- rantie niet beperkt. Garantievoorwaarden Degarantietermnbegintmetdedatum van aankoop. Gelieve de originele kassa- bon goed te bewaren. Dit document wordt alsbewsvandeaankoopbenodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit pro- duct, een materiaal- of fabricagefout voor- doet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervan- gen. Deze garantievergoeding stelt voorop datbinnendetermnvandriejaarhet defecteapparaatenhetbewsvanaankoop (kassabon)voorgelegdendatschriftelkkort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt is,krgtuhetgerepareerdeofeennieuw product terug. Met herstelling of uitwisse- ling van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelke kwaliteitsgarantie De garantieperiode wordt door de garantie- vergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueelalbdeaankoopbestaandebe- schadigingen en gebreken moeten onmiddel- lknahetuitpakkengemeldworden.Nahet verstrkenvandegarantieperiodetotstand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd. Omvang van de garantie Het apparaat werd volgens strikte kwali- teitsrichtlnenzorgvuldiggeproduceerden vóóraeveringnauwgezetgetest. De garantievergoeding geldt voor materi- aal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, dieaaneennormalesltageblootgesteld znendaaromalsaansltageonderhevi- ge onderdelen beschouwd kunnen worden (b.v. werktuig, accu) of op beschadigingen aan breekbare onderdelen (b.v. schake- laars). Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwzingvermeldeaanwzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in degebruiksaanwzingafgeradenworden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelkvermedenteworden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd.Beenverkeerdeofonoordeelkun- dige behandeling, toepassing van geweld enbingrepen,dienietdoorhetdoorons geautoriseerdeserviceliaaldoorgevoerd werden, valt de garantie weg. Afhandeling ingeval van garantie Gelieveaandevolgendeaanwzingen gevolg te geven om een snelle behande- ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN285087)alsbewsvandeaan- koop klaar te houden.

• Gelieve het artikelnummer uit het type- plaatje, een gravering, op de voorpa- gina van uw handleiding (onderaan links) of als sticker aan de achter- of6 5 NL BE onderzdeafteleiden.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eer- ste instantie de hierna vernoemde ser- viceafdeling telefonisch of per e-mail. Ukrgtdanbkomendeinformatieover de afhandeling van uw klacht.

• Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoegingvanhetbewsvanaankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Omproblemenbdeacceptatieenextra kostentevermden,maaktuonvoorwaar- delkuitsluitendgebruikvanhetadres,dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volu- megoed, per expresse of via een andere specialeverzendingswzeplaatsvindt.Ge- lieve het apparaat met inbegrip van alle bdeaankoopbgeleverdeaccessoiresin te zenden en voor een voldoende veilige transportverpakking te zorgen. Reparatieservice U kunt reparaties, die niet onder de ga- rantie vallen, tegen berekening door ons serviceliaallatendoorvoeren.Zmaakt graag voor u een kostenraming op. Wkunnenuitsluitendapparatenbehande- len, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd enmeteenaanwzingophetdefectnaar onsserviceliaaltezenden. Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver- zendingswze–ingezondenapparaten worden niet geaccepteerd. De afvalverwerking van uw defecte inge- zondenapparatenvoerenwgratisdoor. Service-Center Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: grizzly@lidl.nl IAN 285087 Service Belgique / Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 285087 Importeur Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde service- center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 DE-63762 Großostheim DUITSLAND www.grizzly-service.eu

BE6 6 NL BE Reserveonderdelen/Accessoires Reserveonderdelen en accessoires verkrgt u op www.grizzly-service.eu Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie pagina 65). Hou de onderstaande bestelnummers klaar.” Pos. Pos. Benaming Artikelnr. Gebruiks- Explosiete aanwzing kening 4 PKGA1 Schroefboormachine-opzetstuk 91104151 9 18 Accu 80001189 15 19 Lader EU 80001304 17 PKGA3 Alleszaagopzetstuk 91104153 20 PKGA3-1 Metaalzaagblad (HSS 150 mm/18 TPI*) 13800222 21 Houtzaagblad (HCS 150 mm/6 TPI*) 13800221 23 PKGA2 Opzetstuk voor multifunctionele schuurmachine 91104154 24 PKGA2-7 Schuurpapierbladen (Opzetstuk voor multifunctionele schuurmachine) (2 x K 60, 2 x K 120, 1 x K 240**) 30211066 25 PKGA2-9 Adapter voor de stofafzuiging 91104150 26 PKGA4 Opzetstuk voor multifunctioneel apparaat 91104152 31 Schuurpapierbladen voor Deltaschuurplaat (1 x K 60, 1 x K 80, 1 x K 120**) 30211067 32 Schaaf 30220080 33 Insteekzaagblad 30220081

• HSS = High Speed Steel HCS = High Carbon Steel, staal met hoog koolstofgehalte TPI = Teeth per inch, aantal tanden per 2,54 cm **K = Korrelgrootte Anderetoebehorenznverkrgbaarindehandelvoorelkgebruiksdoeleinde.6 7 NL BE Foutmeldingen Probleem Mogelijke oorzaak Foutherstel Apparaat start niet Accu (

9) niet geplaatst Accuplaatsen(zie„Laadproces“)

Aan-/uitschakelaar ( 11) defect Reparatie door service-center Apparaat werkt met onderbrekin- gen Intern loszittend contact Reparatie door service-center Aan-/uitschakelaar ( 11) defect Werktuig beweegt niet, hoewel motor draait Accessoire of werktuig niet correct gemonteerd Accessoire of werktuig correct monte- ren(zie„Bediening“) Gering vermogen van het apparaat Werktuig is ongeschikt voor het te bewerken werkstuk Geschikt werktuig plaatsen Werktuig stomp of versleten Nieuw werktuig plaatsen Verkeerde snelheid Snelheid aanpassen Gering accuvermogen Accu (

(zie„Laadproces“) Werktuig slijt snel af Werktuig is ongeschikt voor het te bewerken werkstuk Geschikt werktuig plaatsen (zie „Bediening“) teveel druk uitgeoefend Druk verlagen Snelheid te hoog Snelheid verlagenDE AT CH
