GEBRUIKSAANWIJZING IPCB72501 ABUS

Forbikobler door bell (080 n)

Menu item	Setting Meaning
080	0 Siren remains	off
1 Door bell triggers siren

Behaviour of relay output 1 (081 nn)

069 Forbikobler door lock

080 Forbikobler door bell

Inbraak alarmcentrale Terxon MX – Installatie instructies

Perfecte veiligheid voor woning,uis en bedrijf

Deze gebruiksaanwijzing hoort bij dit product. Ze bevat belangrijke opmerkingen over het in gebruik nemen en de bediening. Let hierop, ook als u dit product aan derden doorgeeft. Bewaar waar de installment-instructies om deze na te+kunnen lezen! Een lijst met alle inhouden vindt u in de inhoudsopgave op pagina 3.

1 Inleiding

Geachte klant,

wij bedanken u voor de aankoop van de inbraakalarmcentrale Terxon MX. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werk gebouwd.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werk aangetoond, de overeenkomstige verklaringen en documenten bij de fabrikant gedeponeerd (www.abussc.eu).

Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker.Deze installmentie-instructies in acht nemen!

Als u vragen heeft, neem dan contact op met uw specialzaak.

ABUS Security-Center GmbH & Co. KG 86444 Affing

GERMANY

www.abus-sc.eu

[e-mail]

2 Bedoeld gebruik

Deze inbraakalarinstallatie dient in combinatie met overeenkomstige melders en signaalgevers voor de beveiliging van uw eigendom. U kutn daarmee uw firma, huis, garage, tuinhuisje, weekendhuisje, etc. beveiligen.

De centrale meldt het ongeoorloofbinnendringen door het schakelen van uitgangen waarup optische en akoestische, of stille alarmmelders kunt aansluiten.

Het contact van de installmentie inclusief aangesloten componenten met vocht, bv. in badkamers e.d.要去 beslist worden vermeden.

Een andere toepassing dan hierboven beschreiben kan tot beschadiging van dit product leiden.

Bovendien is dit met gezaren, zoals bijv. kortsluiting, brand, elektrische schok, etc. verbonden. De netadapter is voor het gebruik op het openbare stroomnet met 230 volt / 50Hz wisselspanning geschikt.

Het gehele product mag nicht gewijzigd of omgebouwd worden.

3 Inhoud

1 Inleiding 2
2 Bedoeld gebruik 2
3 Inhoud. 3
4 Veiligheidstips 5
5 Inhoud van de levering en benodigde accessoires 6
6 Opmerkingen over aansluit- en uitbreidingsmogelijkheden 7
7 Opmerkingen over het veiligheidssysteme 8
8 Overzicht van de componenten van het lui 10
9 Opmerkingen over de montage 12

9.1 De centrale 12
9.2 De bedieningselementen 12

10 Opmerkingen over de bedrading 13

10.1 Centrale 13
10.2 Bedieningselementen 14
10.3 Melders 17

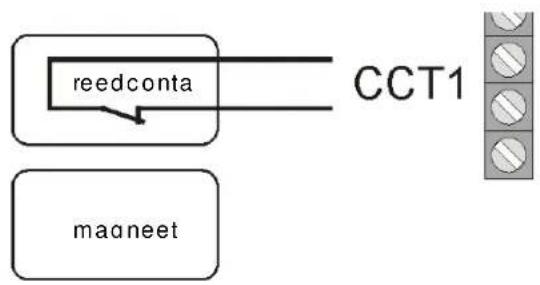

10.3.1 Openingsmelders voor ramen en deuren 17

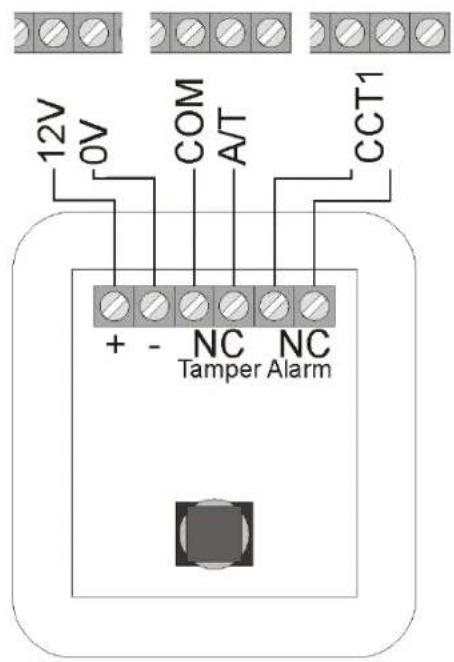

10.3.2 Infrarood-bewegingsmelders 17

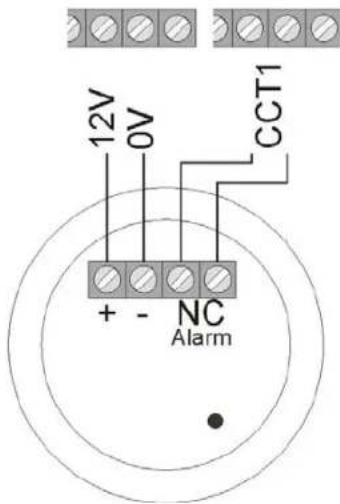

10.3.3 Rookmelders 18
10.3.4 Akoestische glasbreukmelders: 18
10.3.5 Passieve glasbreukmelders 18

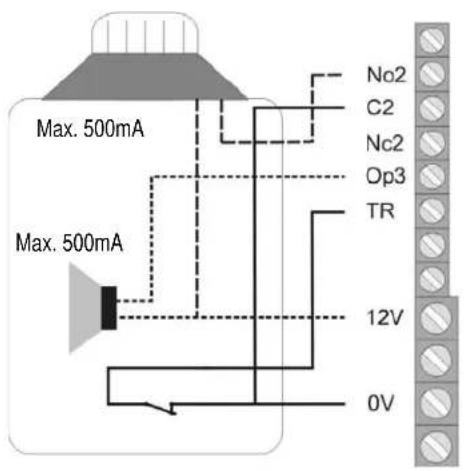

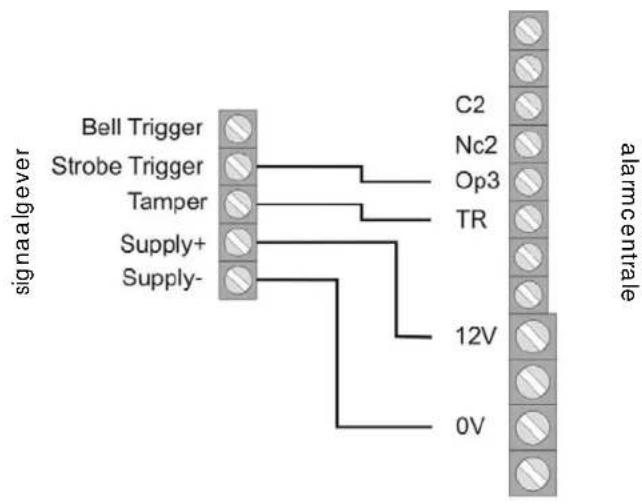

10.4 Buitensirene en flitslamp. 19

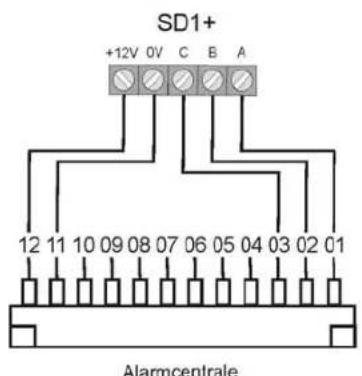

10.5 Kiezer 20

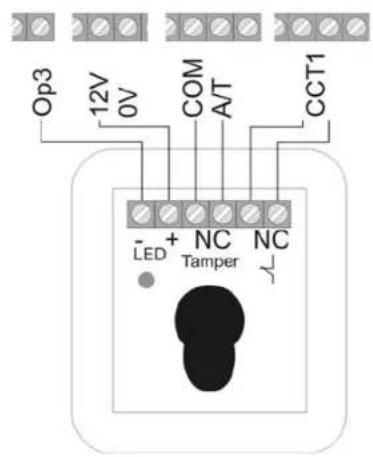

10.6 Sleutelschakelaar 20
10.7 Inbouwen en aansluiten van een luidspreker 21
10.8 Relaismodule 21
10.9 Weerstanden 21

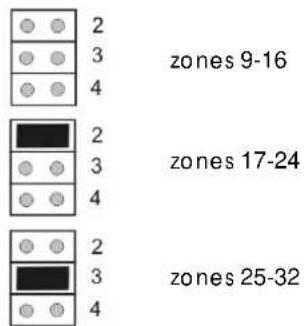

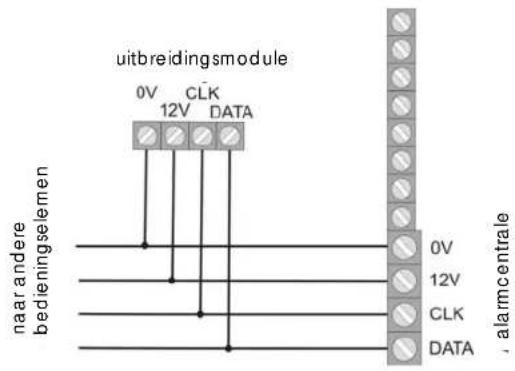

10.10 Aansluiting van uittbreidingsmodules 22
10.11 Looptest 22

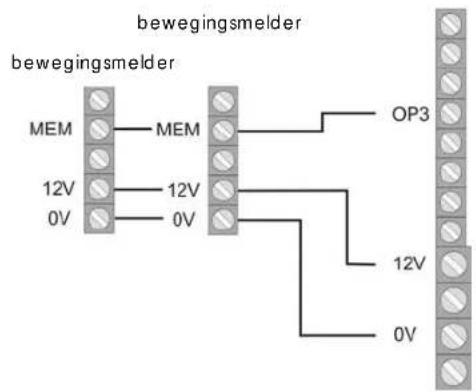

10.12 Melder-alarmgeheugen 22

11 Enkel systeme of geparitioneerd systeem 23
12 Begripsverklaring 24
13 Algemene begrippen 26
13 Algemene begrippen 26

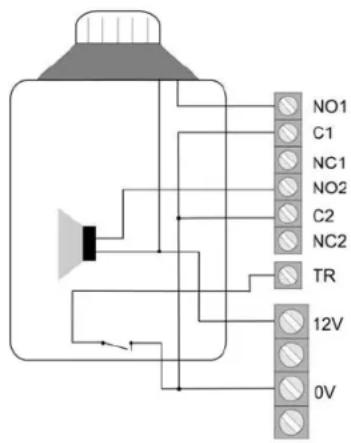

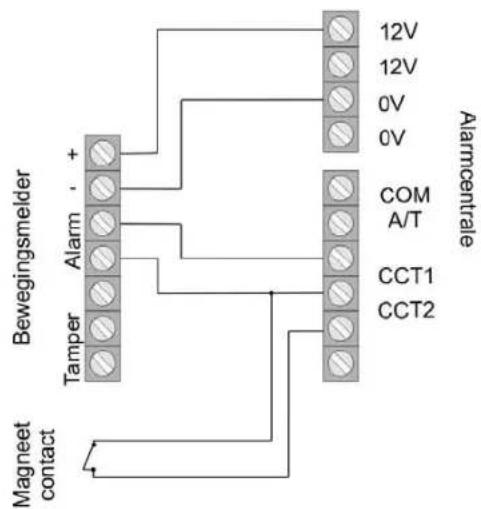

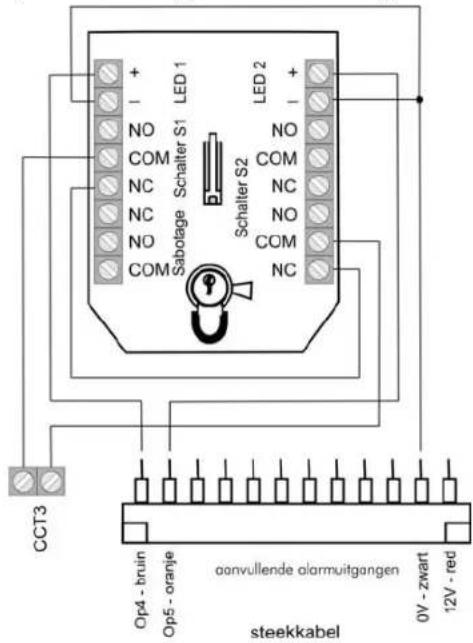

14 Voorbeeldinstallatie 27
15 De eerste keer in gebruik 33
16 Opmerkingen over de programmering 34

16.1 Programmeermodus 34

16.2 Overzichtprogrammeermenu 35
16.3 Instelling in het programmeermen 43
16.4 Programming van partities Fehler! Textmarke nicht definiert.
16.4 Programming van partities Fehler! Textmarke nicht definiert.
16.5 Voorbeeld voor een system met partities Fehler! Textmarke nicht definiert.
16.6 Testfunctie 70
16.7 SIA report-modus .Fehler! Textmarke nicht definiert.

17 Technische gegevens 74
18 Fouten verhelpen 75
19 Index 76

NL

4 Veiligheidstips

!WAARSCHUWING!

Ter voorkoming van branden en verwondingen neemt u a.u.b. de volgende opmerkingen in ache:

• Bevestig het apparaat zeker op een drogeplaats in het huis.
  Zorg voor voldoende ventilatie van de installment.
• Stel de installmentie Niet aan temperaturen van onder -10^ of boven 55^ bloot.
• De installmentie werk uitsluitend voor het gebruik binnenschuis geconstruerd.
• De maximale luchtvochtigheid mag Niet meer dan 90% (niet condenserend) bedragen.
  Zorg ervoor dat van buiten geen metalen voorwerpen in de installmentie gestoken können worden.
  Voer alle werkzaamheden aan de installmentie in spanningsloze toestanduit.

!LET OPI!

Neem a.u.b. de volgende voorzorgsmaatregelen in ache, zDat uw apparaat altijd goed functioneert:

• De installmentie worden via de al ingebouwde transformator van 12V gelijkspanning voorzien.
• De transformator worden via een apart beveiligde leiding met het 230VAC huisnet verbonden.
• De aansluitwerkzaamheden aan het huisnet vallen onder de nationale bepalingen.
• De noodstroomvoorziening wordt door een 7 Ah accu gegarandeerd.
• De maximale stroomopname van de aangesloten componenten mag nooit meer dan 1A bedragen.
• Vervang zekeringen altijd door zekeringen van hetzelfde type, in geen geval hoger.

!BELANGRIJKE INFO!

Algemeen over de inbraakalarinstallatie

Door ondeskundige of slordige installatiewerkzaamheden{kunnen signalen verkeerd geinterpreteerd worden en kan er daardoor vals alarm worden gegeven. De kosten voor het eventuele uitrukken van reddingsbrigades, zoals bijv.: brandweer of politie, moet de exploitant van de installment betalen. Lees waarom deze handleiding aandachtig door en letijdens de installment van het system op de precieze benaming van de gebruikte ledingen en componenten.

5 Inhoud van de levering en benodigde accessoires

Inhoud van de levering:

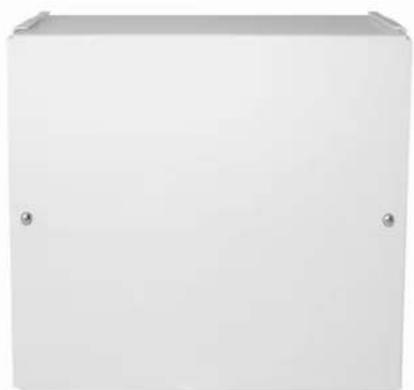

Inbraakalarminstallatie
LCD-bedieningselement
Installatie-instructies
- Gebruiksaanwijzing

U heeft bovendien het volgende nodig:

Alarmelder

Signaalgever

12V/7Ah accu

Verdeler

Kabel

Optioneel verkrijgbaar:

Relaismodule

Draadloze uitbreiding met 8-zones

Draaduitbreiding met 8-zones

Gereedschap:

Sleufschroevendraier (klein)

Kruiskopschroevendraarier

Boormachine

Boor 6mm

Boor 4mm

Schroeven 6mm

Schroeven 4mm

Evt. pluggen, gips

Soldeerbout en soldeertin

Isolatieband of krimphuls

Meetinstrument voor spanning

en))+

Kabelkanaal

Klemschroeven

6 Opmerkingen over aansluit- en uitbreidingsmogelijkheden

De inbraakalarinstallatie is het basisapparaat van een elektronisch veiligheidssystem voor het beveiligen van uw eigendom (bijv.: voor woning,uis,garage,winkels, enz.).Na het aanvullen met andere elementen,zoals bijv. melders en signaalgevers,beveiligt de installment de te bewaken bereiken. Bij een ongewenste poging tot inbraak wordt het alarm geactiveerd.

De bediening van de installmentie worden met behulp van een aangesloten bedieningselement uitgevoerd. Dit maar het可想而知, de installmentie op een verborgen plaat te installeren. Indien nodig+kennen maximaal 4 bedieningselementen aangesloten worden. Bovendien maar de installmentie een bediening via een zogenaamde sleutelschakelaar可想而知.

Door de ingebouwde telefoonkiezer is de inbraakalarmcentrale in staat, in geval van alarm dit alarm via het telefoonnet aan geselecteerde deelnemers door te gehen.

De inbraakalarinstallatie beschikt over 9 apart geanalyseerde alarmzones. De installmentatie analyseert, of tussen de beiden contacten (CCT1) van elke alarmzone een (minimale ruststroom vloeit of Niet. Brengt u een contact tussen de contacten van de alarmzone tot stand, dan geldt dit als gesloten en stroomvloei is möglichk. Is er geen contact aanwezig, dan is er geen stroomvloei möglichk en de alarmzone is open. Bij wijzigingen worden afhankelijk van de programmering een alarm geactiveerd. Een differentiele bewaking van de alarmzones is ook möglichk (DEOL).

Bovendien beschicht de centrale over een ingebouwde PC-interface.

Kenmerken van de installment:

8 vrijprogrammeerbarealarmzones,haarvankanelke zone o.a.als volgt geprogrammeerd worden: onmiddellij,vertraagd,toegang,overval,24 uur, vuur,techniekoftijd.
- Uitbreidbaar tot max. 32 zones door optimale uitbreidingsmodules.
- 1 sabotagezone voor aangesloten melders.
- 1 sabotagezone voor aangesloten signalgevers.
- 1 transistoruitgang en 2 relaisuitgangen, die aan een bepaalde geleburtenis (alarm, vuur, overval,...) toegewezen können worden.
- Geintegreerde netadapter (230VAC/12VDC) voor de voeding van de installment, van de aangesloten melders en voor het laden van de accu.
Noodstroomvoorziening via een 12V/7Ah accu.
- Eenvoudige programmering en bediening via een of max. vier bedieningselementen.
- De toestand van de alarmzones en van de alarmcentrale worden met behulp van tekstweergave aangegeven.
- Zoneblokkering als möglichkheid om afzonderlijke alarmzones tijdelijk uit de bewaking te halen.
- Toegangs autorisatie voor de bediening en programmering via een UIT 4 of 6 cijfers bestaande code.
- Sabotagecontacten voor de centrale en de bedieningselementen.
- Alarm- en gebeurtenisgeheugen.
Geintegreerde telefoonkiezer.
- Partitionering van de centrale voor de simulatie van 4APEnte alarmcentrales.

7 Opmerkingen over het veiligheidssystem

De Terxon MX inbraakalarmcentrale niede mogelijkheid om voor elk van de 8 (max.32) alarmzones een willekeurige configuratie te kiezen om ze optimaal aan de bedrijfsoorwaarden aan te passen. Bovendien raden wij u aan:

• De externe melders in zo Klein möglichke groepen over de zones te verdelen (bijv. melders parterre op zone 1, enz.), eventueel apart in te schakelen en voor zover möglichk alle zones van de centrale te gebruiken.
• Het akoestische signaal (sirene) van de signaalgever dient korter dan het optische signaal (flitslicht) te zijn. De overeenkomstige alarmeringstijdenRCTen zich maar de voor het land specifieke voorschriften. (In Duitsland要去 de akoestische alarmering tot 3 minutes worden begrensd!).
• De vertragingstijd dient pas na de praktische contrôle definitief ingesteld te worden.
  Kies als gebruikers- en programmeercode een toevalige combinatie van 4 of 6 cijfers.
• De code mag alleen aan Personen gegeven worden, die uw volste vertrouwen genieten.
• Bij de bediening van de installmentie要去 de code zo ingevoerd worden, dat buitenstaanders de code Niet konnen zien.
• Het voor de bedrading van de componenten aanbevolen aansluitsnoer (minimumdoorsnede: 0,22mm^2/ ader) heeft in de regel een gekleurde marketing van de aders.

Gebruikers- en programmeercode要去en verschillend zich.

Om het geheel overzichtelijk te houden,要去en de aders uniform als volgt worden toegewezen:

Rood: +12V spanningsvoeding

Zwart: 0V massa

Geel: alarmcontact

Groen: alarmcontact

Bruin: sabotagecontact Wit: sabotagecont

• Gebruik verdeler voor het aansluiten van meerderemelders op een alarmzone. Voor het verlengen van snoeren kutu beide uiteinden aan elkaar solderen of klemschroeven gebruiken. Let op een isolatie (isolatieband, krimphuls) om kortsluitingen en vals alarm te voorkomen. Neem de illustratie daartoe op de volgende pagina in acheet.

Ga stap voor stap te werk:
1. Lees de gebruiksaanwijzing aandachtig door.
2. Teken een schema van het object, die de montageplaats van de melders en van de centrale en de benodigde snoeren bevat.
3. Leg de benodigde snoeren aan.
4. Monteer de melders en de centrale.
5. Verbind de aansluitsnoren met de melders en de centrale.
6. Voorzie de centrale van spanning (accu, stroomnet)
7. Voer de programmering UIT.

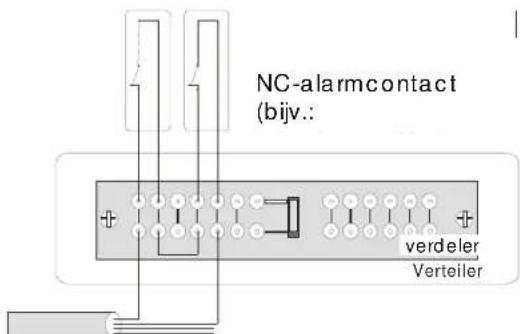

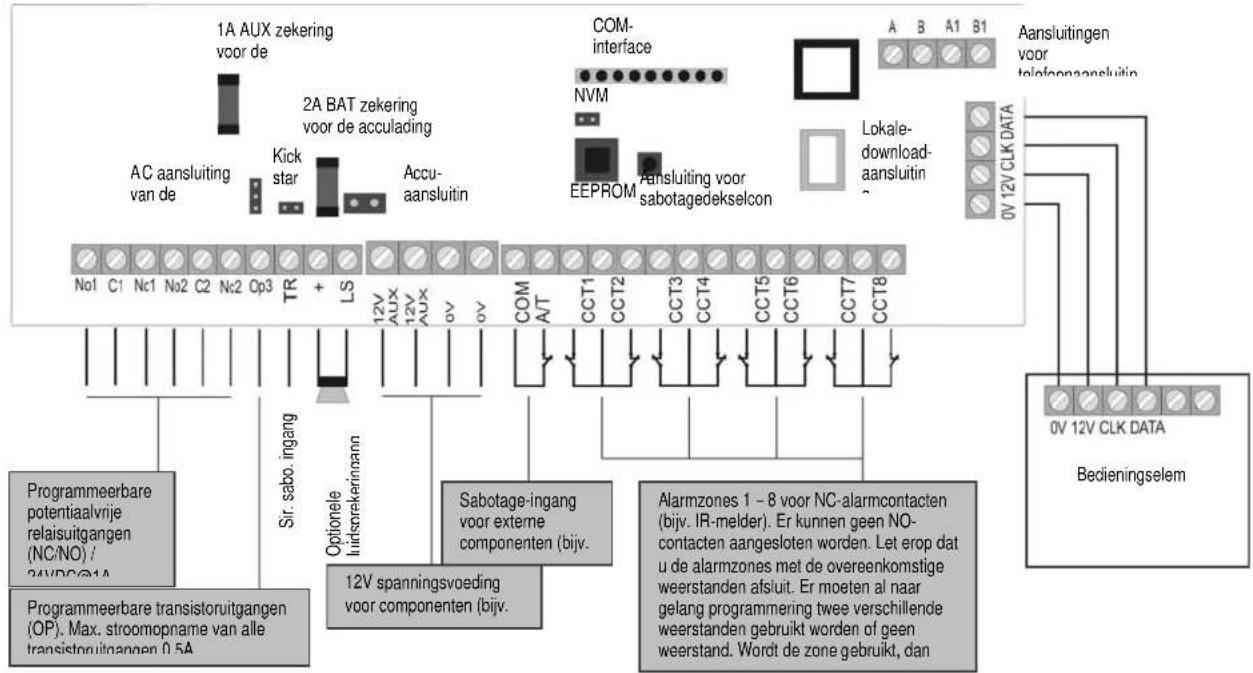

In de onderstaande afbeelding krijgt u een overzicht over het juiste gebruik van soldeerverdelers bij het aansluiten van Meerderere melders op een alarmzone:

aansluitsnoor Voor de centrale

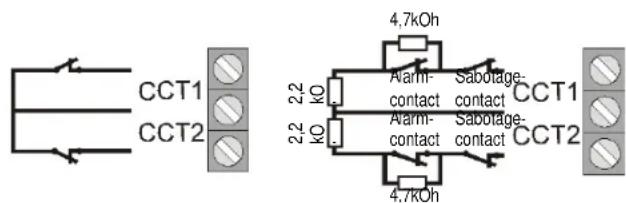

Zoals al besproken, analyseert de alarminstallatie de alarmzones via de aanwezigste stroomvloei. De meeste in de alarmtechniek gebruikte melders zich verbreekcontacten, d.w.z. de melders onderbreken bij alarm de alarmzone. De melders worden verbreekrelais, of ook N.C. (normally closed) genoemd en worden als volgt aangesloten (De brugCUSSEN CCT moet worden verwijderd):

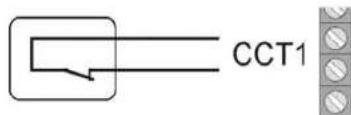

NC-alarmcontacten

CCT1

Soms要去en meertere alarmcontacten in een zone aaneengesloten worden. Sluit de verbreekcontacten in een serieschakeling aan.

Het aansluiten van maakcontacten, bijv. van overvaldetectors is op deze centrale Niet mogelijk.

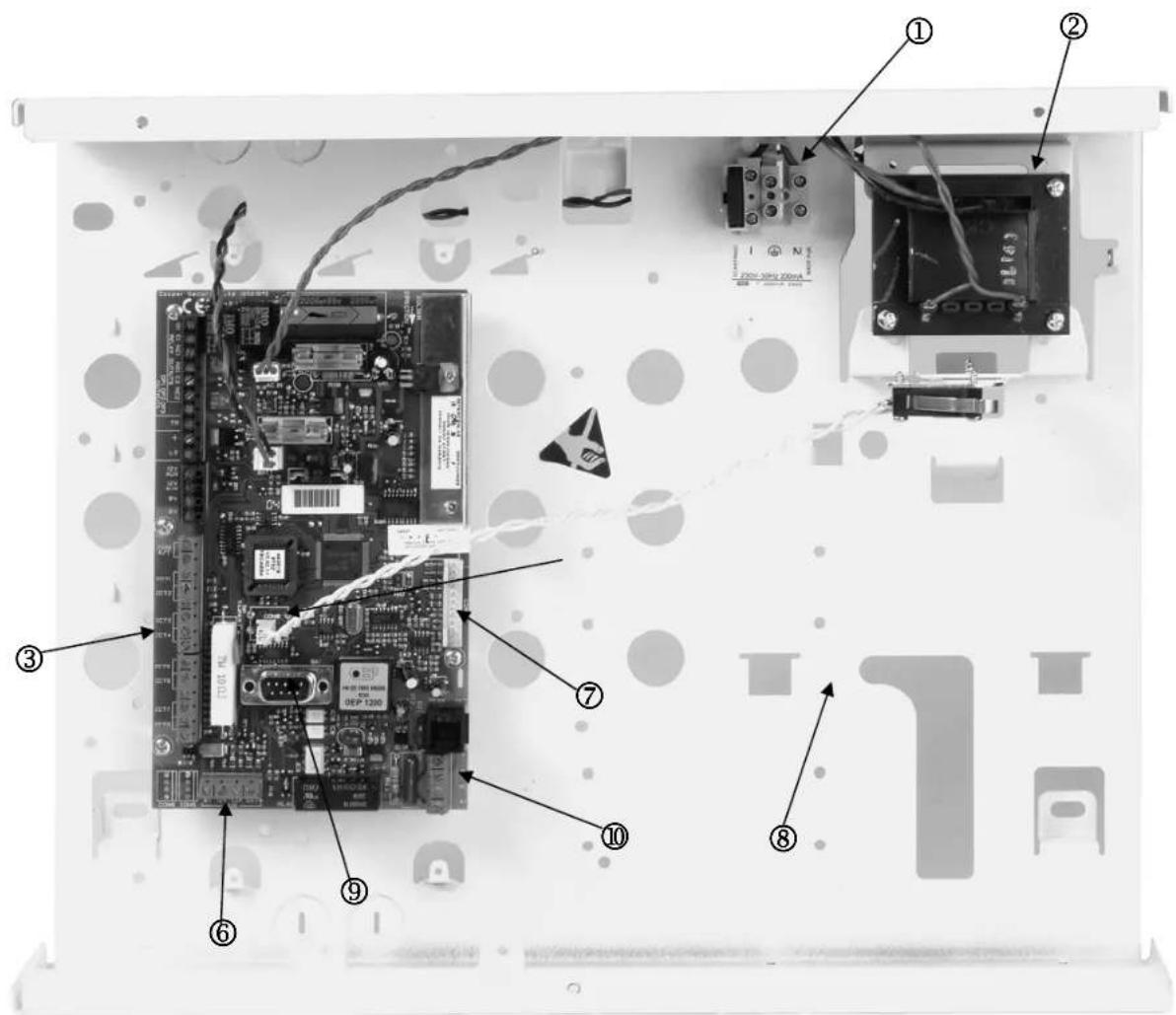

8 Overzicht van de componenten van het huis

① Aansluiting van de 230V netvoeding met primaire zekering (T 250V 250mA).
② 80VAC/12VDCtransformator.
③ ansluitklemmenstrippen voor sirene, flitslicht, progr.uitgangen, luidsprekers, 12VDC spanningsvoeding en alarmzones.
④ Aansluiting van het sabotagecontact van hetuis van de alarmcentrale.
③ansluitklemmenstrip voor de moodstroomaccu.
ansluitklemmenstrip voor de bedieningselementen.
Ansluitklem voor de aanvullende transistoruitgangen of de optionele relaismodule.
⑥ aats voor de 12 V moodstroomaccu (7 Ah) en de bedrading.
⑨ Aansluiting voor PC-datakabel.
ansluitingen voor telefoonleiding.

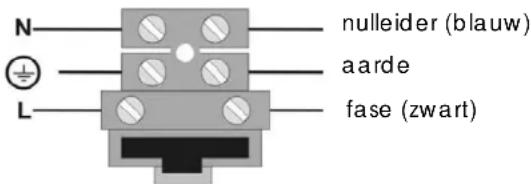

OPMERKING OVER 230V-BEDRADING

Sluit op dit moment de netspanning nog Niet aan!

Bedraad de aansluitklem van de netspanning als volgt:

9 Opmerkingen over de montage

9.1 De centrale

Bevestig de centrale op een gladde, droge, schokvrijne en warmtebestendige ondergrond. De leiding voor de spanningsvoeding van de alarmcentrale en die van de alarmzones en van de alarmgevers (sirene, flitslicht,evt. externe luidspreker)要去en onopvallend, indien möglichkonder de stuclaag wegewerkt of in een kabelkanaal aangelegd worden.

• Open het huis van de alarmcentrale door met behulp van een kruskopschroeverbraier de schroeven van het huis los te draaien en het deksel van het huis van de centrale te tillen.
• De printplaat van de centrale worden met drie schroeven op de printplaathouders in hetuis geborgd. Draai deze los en verwijder de printplaat. De stekker van de transformator kan waar bij van de printplaat losgetrokken worden.
• Gebruik nu het huis van de centrale als sjabloon voor het markeren van de bevestigingsgaten.
  Boor op de gemarkeerdeplaatsen drie gaten (min. 4mm 4,5cm lang).
• Monteer het huis van de centrale en steek de kabels in het huis van de centrale.
• Draai de bevestigingschroeven pas vast, als u de bedrading helemaal heeft afgesloten,plaatst cervolgens de printplaat waar en sluit hetuis van de centrale met het deksel af.

9.2 De bedieningselementen

De bedieningselementen要去 op een gladde, droge, schokvrije ondergrond gemonteerd worden. Belangrijk iselijk de montagehoogte. Deze要去 zo gekozen worden, dat elke gebruiker makkelijk de weergaven kan aflezen en de toetsen kan bedieren.

• Klap het deksel van het bedieningselement open en draai de schroeven aan de onderkant van het bedieningselement los.
• Gebruik het huis als sjabloon voor het markeren van de boorgaten.
• Boor op de gemarkeerdeplaatsen drie gaten (min. 4mm Ø, 3cm lang).
• Leg nu de bedrading van het bedieningselement waar de centrale (zie volgende pagina) aan.
• Leg de bedrading van het bedieningselement met externe componenten aan.
• Voer deoodzakelijkke instellenen in het bedieningselement UIT.
• Bevestig nu het huis van het bedieningselement op de wand. Plaats de frontplaat met de printplaat van het bedieningselement waar en draai de schroeven van het bedieningselementeer vast.

10 Opmerkingen over de bedrading

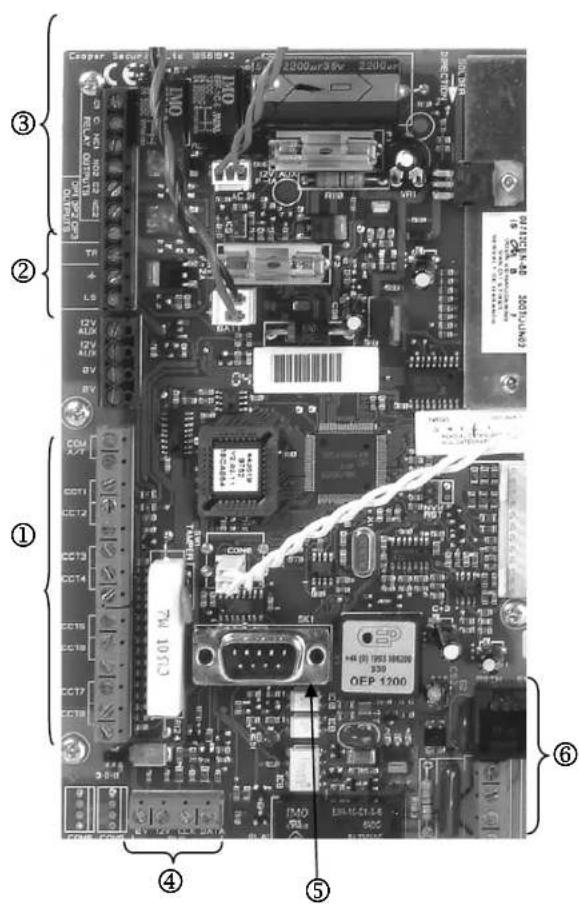

10.1 Centrale

Bansluitklemmenstrip voor de sabotage- en alarmzones.

COM A/T: Aansluitingen voor de sabotage van de melders CCT 1...8: Aansluitingen voor de alarmzones 1-8

② Aansuitklemmenstrip voor de 12V DC spanningsvoeding van externe apparaten (bjv. melders).

AUX: +12V duurspanning voor melders

0V: 0V massa

③ Aansluitklemmenstrip voor luidspreker, progr. uitgangen en sirenesabotage.

TR: sabotage-ingang voor sirene

• / LS: Aansluiting voor de optionele 16 ohm liquidspeker

OP3: Aansluiting voor de open collector-transistoruitgang (bijv. als triggersignaal van de kiezer)

RELAY

OUTPUTS: Aansluitingen voor 2 relais NC/NO

④ Aansluitklemmenstrip voor bedieningselementen

12V: 12V+ duurspanning

0V: 0V massa

Data: Databus

Clock: Databus

⑤ Aansluiting voor PC-datakabel.
⑥ Aansluitingen telefoonleiding.

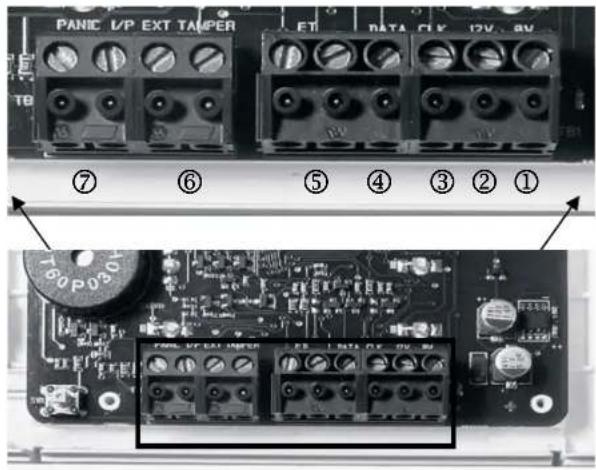

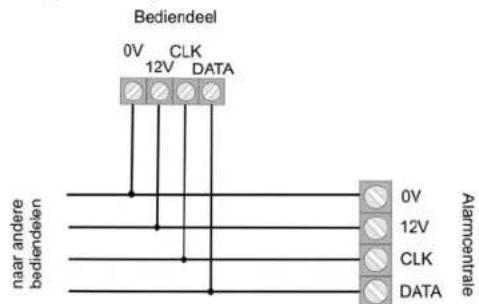

10.2 Bedieningselementen

De inbraakalarinstallatie is in staat, maximaal vier bedieningselementen te gebruiken die in een BUS aangesloten zich.

De bedieningselementen können als ring of stervormig met de alarmcentrale verbonden worden. Sluit het bedieningselement als volgt aan.

① Naar het volgende bedieningselement/centrale
Aansluitklem: 0V
② Naar het volgende bedieningselement/centrale
Aansluitklem: 12V
③ Naar het volgende bedieningselement/centrale Aansluitklem: CLK (clock)
④ Naar het volgende bedieningselement/centrale Aansluitklem: DATA (data)

De maximale lenghte van de databus mag nicht meer dan 200m bedragen. Gebruik voor de bedrading van de bedieningselementen een snoer met een leidingdoorsnede van min. 0,22mm^2

Bovendien kann de volgende elementen op de bedieningselementen aangesloten worden:

E: Een toets voor het handmatig beeindigen van de uitgangsvertragingstijd. Het contact is als normally open (NO) geschakeld en moet voor het activeren gesloten worden.
Ext. tamper: Een aanvullende ingang op het bedieningselement waarop een extern sabotagecontact (NC) aangesloten kan worden. Het contact要去 voor het activeren van een sabotagealarm geopend worden.

BANIC I/P:Dze ingang heeft geen functie.

OPMERKING: De aansluitleidingen moeten van boven in de klembruggen worden gestoken.

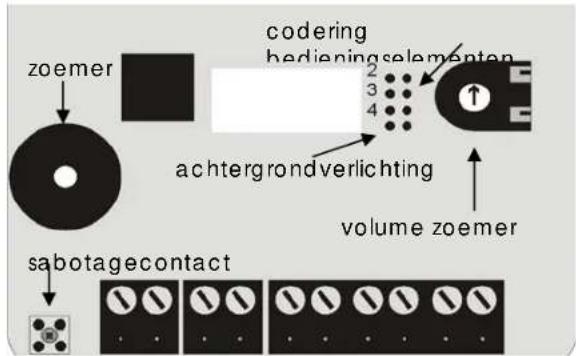

Codering van de bedieningselementen

Bedieningselement 2-4: Geleiderbrug overeenkomstig op de PIN met het nummer 2, 3 of 4 ingestoken.

Achtergrundverlichting

Achtergrundverlichting aan:Geleiderbrug ingestoken.

Aansluiting	Betekenis
AC netadapteraansluiting (AC IN)	Aansluiting van de 230V netadapter
Kick-start-brug (KS)	Verbind de beide contacten van deze klembrug als u de alarmcentrale zonder 230V spanningsvoeding wilt starten.
Accu-aansluiting (+-)	Aansluitstekker van de moodstroomvoorziening
COMMS-interface	Aansluiting van de aanvullende transistoruitgangen
NVM reset-brug (NVM RST)	Verbind de beide contacten van deze klembrug als u de alarmcentrale wilt resetten.
Zekeringen (BAT F-2A / 12VAUX F-1A)	Vervang de zekeringen.altijd door zekeringen van hetzelfde type. Let erop dat de zekeringhoulders.altijd een goed contact met de zekering hebben, aangezien er anders storingen optreden.
Sirene-sabotage-ingang (TR)	Deze ingang要去 bij sirenemodellen met eigengstroomvoorziening direct met de sabotage-uitgang van de sirene worden verbonden. Anders要去 het sabotagecontact van de sirene in de lus+tussen de TR-ingang en 0V worden geplaatst. Is er geen sirene aanwezig, dan要去 de TR-ingang direct met de 0V-uitgang worden verbonden.
Optionele luidspreker (LS)	Hier kunt u een 16 ohm luidspreker voor de interne alarmering aansluiten.
Lokale download-aansluiting (SK1)	Hier kunt u een lokale PC aansluiten. Via het downloader-programma kan de centrale geconfigureerd worden.

Aansluitingen voor telefoonaansluiting (RJ11 / A/B A1/B1)

RJ11-aansluiting / schroefaansluitingen voor telefoonleiding

NL

10.3 Melders

10.3.1 Openingsmelders voor ramen en deuren

Openingsmelders dienen voor de bewaking van ramen en deuren. Voor het activeren van de in/uitgangsvertragingstijd moet minimaal een openingsmelder op de hoofdingangsdeur waarop ook een bedieningselement geinstalleerd is, gemonteerd zijn.

Om het geheel overzachtelijk te houden,要去en nicht meer dan tien openingsmelders per alarmzone worden gezruikt. Als de magneet van het bladveercontact van de openingsmelder worden verwijderd,gaat het schakelcontact open en de alarmzone worden onderbroken.Lees waarvoar a.u.b. ook de handleiding die bij uw openingsmelder is bijgevoegd.

Aansluitvoorbeeld:

10.3.2 Infrarood-bewegingsmelders

Infrarood-bewegingsmelders detecteren de infraroodwarmtebeweging van levende wezens en mogen alleen binnen worden gezruikt. Om het geheel overzichtelijk te houden dient u geen bewegingsmelders met openingsmelders in een zone te plannen.

Aansluitvoorbeeld:

10.3.3 Rookmelders

Deze inbraakalarinstallatie maakt het aansluten van rookmelders möglichk. Programmeer hiervoort het zonetype "vuur" of brandmelder" affankelijk van de functie van de rookmelder. Deze programmering leidt tot een bijzondere akoestische alarmering van de aanwezigepersonen (gepulst alarmsignaal).

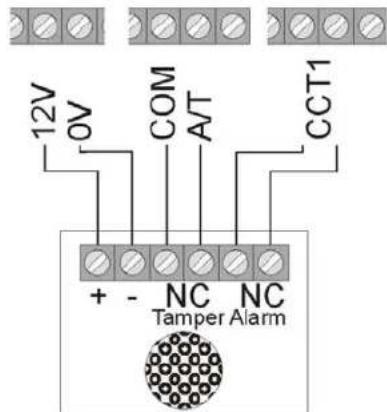

10.3.4 Akoestische glasbreukmelders:

Deze glasbreukmelders analyseren de bij glasbreuk ontstane akoestische signalen.

Aansluitvoorbeeld:

10.3.5 Passieve glasbreukmelders

Passieve glasbreukmelders worden direct op de te bewaken ruit bevestigd. Er konnen alleen passieve glasbreukmelders worden gebruikt, die geen lijnvoeding nodig hebben, maar een potentialaalvrij alarmcontact bieden.

Aansluitvoorbeeld:

passieve glasbreukmelder

10.4 Buitensirene en flitslamp

Om daders af te schrikken en de omgeving te alarmeren, raden wij u aan, op de alarmcentrale een sirene en een flitslamp aan te sluiten.

Let erop dat deze alarmgevers buiten zo hoog möglichke bevestigd worden (bijv. in de gevel) en de leidingen nicht zichtaar aangelegd+zijn. De akoestische alarmering buiten kan een storing van de rust in de buurtveroorzaken. Neem hiervoor de voor het land specifieke richtlijnen in acht. Wij raden u aan een alarmduur van drie minuten Niet te overschrijden. De visuèle alarmering (flitslicht) blijft tot aan de handmatige bevestiging van het alarm actief.

Naast de aansturing van sirene en flitslicht raden wij u aan, het sabotagecontact van de combisignaalgever op de sabotage-ingang van de alarmcentrale aan te sluiten. Als het huis van de sirene geopend wordt of de verbinding met de sirene onderbroken worden, activeert het onderbroken sabotagecontact een sabotagealarm.

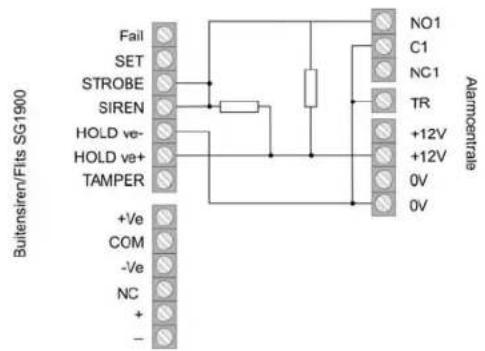

Aansluitvoorbeeld:

Aansluiting van een signaalgever met eigensroomvoorziening

Het functieprincipe van deze alarmgevercombinations is gebaseerd op een permanente spanningsvoeding van de sirene en van een in hetuis van de sirene geinteggreerde accu.

Op een transistoruitgang van de alarmcentrale is ofwel een houdspanning voor de sirene aangesloten, die bij alarm wegvalt (of door sabotage doorgesneden worden) of de alarmcentrale geeft bij alarm via de transistoruitgang een triggersignaal af, dat de sirene en het flitslicht activeert.

De alarmduur van de sirene worden direct bij de signaalgever ingesteld. Het flitslicht blijft ook hier tot aan de handmatige bevestiging van het alarm actief. Neem a.u.b. voor de juiste installmentie in ieder geval de installment-instructies van de signaalgever met eigens troomvoorziening in acht.

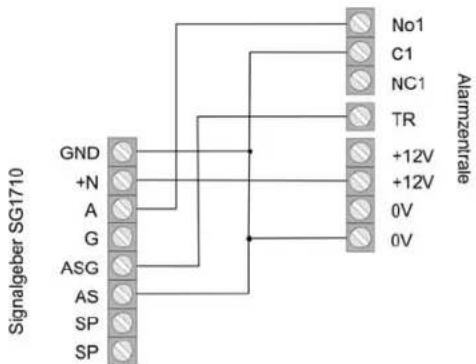

Aansluitvoorbeeld:

10.5 Kiezer

De ingebouwde telefoonkiezer van de centrale maakt het可想而知, de meest uitenlopende systeemmeldingen aan verzillende telefoonnummers door te gezven.

Let op: Als u een DSL-splitter in uw telefoonbekabeling gebruikt, let er dan op dat deze voor de alarmcentrale geinstalleerd is. Het hoogfrequentie DSL-signaal kan tot storing van de overdracht leiden.

Wij raden u aan de aanvullende alarmuitgangen te gebruiken om de optionele telefoonkiezer met de centrale te verbinden.

De uitgangenkestunemetdealarmingangen van uw kiezerverbinden.Let erop dat u de polariteit van de alarmingang op de kiezer op-12V zet (trigger polariteit neg.).Neem a.u.b.bovendien de handleiding van uw telefoonkiezer in ache.

Neem a.u.b. waar bij de opmerkingen over de aanvullende alarmuitgangen op de volgende pagina in acht.

10.6 Sleutelschakelaar

Elke zone niedt de mogelijkheid, voor zover overeenkomstig geprogrammeerd, van het aansluten van een sleutelschakelaar voor het activeren of deactiveren van de alarmcentrale.

Er kuren sleutelschakelaars met impulscontact of doorlopend contact gebrukt worden. Let er bij de sleutelschakelaars met doorlopend contact op dat de bedieningselementen nog actief zijn en er verkeerde interpretaties kuren optreden als een sleutelschakelaar nog actief is, de alarmcentrale darüber al via het bedieningselement gedeactiveerd werk. Wij raden.daarom het gebruik van sleutelschakelaars met impulscontact aan.

Door het bedieren van de sleutelschakelaar worden de uitgangsvertragingstijd voor het overeenkomstige bereik geactiveerd, daarna staat de alarmcentrale op scherp. Bij interne bereiken is ook een onmiddelijk op scherp zieten möglichk. Bij het opnieuw bedieren worden de alarmcentrale uitgeschakeld.

Sommige sleutelschakelaars hebben aanvullende LEDweergaven, die extern aangesloten können worden. Deze kunt u evt. met de progr. uitgangen (OP1) aansluiten.

10.7 Inbouwen en aansluiten van een luidspreker

Een optionele 16 ohm luidspreker worden op de klemmen LS en + aangesloten.

De luidspreker kan direct in hetuis van de alarmcentrale ingebouwd worden.

Als alternatif kan de luidspreker als aanvullende interne alarmering van de alarmcentrale apart gemonteerd worden. De afstand ten opzichte van de centrale mag waar bij nicht meer dan 20m bedragen.

Aanvullende alarmuitgangen

De alarmcentrale beschicht op de bovenste rand van de printplaat over een aansluiting voor aanvullende transistoruitgangen. Deze worden met behulp van de bijgevoegde steekkabels in gebruik genomen. Hieronder vindt u de pintoewijzing van de kabel. Let er a.u.b. op dat de kleurcodering van de kabel Niet altdjt met de hieronder beschreiben vermelding overeenstemt.

Kleur	Functie
Rood (1) +12V per	manente
	spanningsvoeding (500mA max.)
Zwart (29 Massa 0V permanent
Oranje/Wit (3) Niet in gebruik
Bruin/Wit (4) Storingsingang van de telefoon bij leidingverlies (+12V indien gestoord)
Grijs (5) Aanvullende uitgang 8
Wit (6) Aanvullende uitgang 7
Paars (7) Aanvullende uitgang 6
Blauw (8) Aanvullende uitgang 5
Groen (9) Aanvullende uitgang 4
Geel (10) Aanvullende uitgang 3
Oranje (11) Aanvullende uitgang 2
Bruin (12) Aanvullende uitgang 1

10.8 Relaismodule

Inplaats van de aanvullende transistoruitgangen heeft u de mogelijkheid, een optionele relaismodule met ache wisselrelais aan te sluiten. Neem waarvoor a.u.b. de opmeringen in de relaismodule in ache.

10.9 Weerstanden

Het alarmsystem kan de zones op twee manieren bewaken.

A: Zone gesloten NC (geen waarstand gebruikt)
B: Zone gesloten 2,2 kohm (twee waarstanden gebruikt)

Bij de eerste variant kan het systeme alleen herkennen of de zone geopend werd en registreert een openen altijd als alarm op deze zone. De sabotagecontacten van de afzonderlijke melders要去en apart op de sabotagezone van de alarmcentrale aangesloten worden. De in deze handledigbing beschreiben aansluitvoorbeelden hebben waar bij betrekking op variant A (zonder watstanden).

Bij de tweede variant worden sabotagecontact en alarmcontact in een zone bewaakt. De alarmcentrale kan waarbij onsderscheiden of het bij een wijziging van de weerstand om een alarm of om een sabotage gaat. Let erop dat er twee verschillende weerstandsaarden zijn.

A:2,2kohm (rood, rood, rood, goud)

B:4,7kohm (geel, paars, rood, goud)

Let bij de beiden inbouwvarianten van de melders op het volgende:

A:
B:

10.10 Aansluiting van uittbreidingsmodules

De draaduitbreidingsmodule met 8 zones en de draadloze uitbreidingsmodule worden als volgt op de 4-draads bus aangesloten.

Let er bij het aansluiten van de draaduitbreidingsmodule met 8 zones op dat de zoneafsluiting (NC/DEOL) van centrale en uitbreidingsmodule identiek is.

Adressering van uittbreidingsmodules:

Elke uitbreidingsmodule要去 aan een bepaald bereik van zones toegewezen worden. Twee modules moen Niet aan hetzelfde zonebereik toegewezen zijn. De zonebereiken要去 via de geleiderbruggen op de uitbreidingsmodules worden geadresseerd.

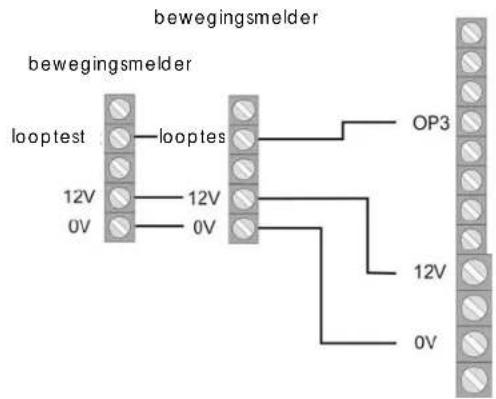

10.11 Looptest

Voor de loopetestfunctie要去uitgang OP3 overeenkomstig geprogrammeerd着眼（functie83，optie 5).Activeert gebruiker de loopetestfunctie,dan wordt de LED voor het herkennen van een beweging op de melder geactiveerd.

10.12 Melder-alarmgeheugen

Voor de looptestfunctie bij bijv. bewegingsmelders要去 de uitgang OP3 overeenkomstig geprogrammeerd+zijn (functie 83, optie 3). De melder die als eerste in een lijn geactiveerd is, kan dit opslaan en signaleren.

11 Enkel system of gepartitioneerd system

De centrale kan als enkel of gepartitioneerde systemen worden gezruikt. In het enkele systemeken konnen alle bereiken gelijklijk den 3 deelgebieten op scherp geschakeld of uitgeschakeld worden. Alle bedieningselementen, zones en uitgangen werkden voor het gehele systemeem.

Werkt de centrale als gepartitioneerd systemen, dan stelt de centrale in zekere zin 4 Kleinere zichstandige alarmcentrales ter beschikking. In het gepartitioneerde system:

• kan elke partitie in geval van alarm onafhankelijk op scherp geschakeld/uitgeschakeld worden.

• kurz u verschillende bedieningselementen tot eén of Meerderere partitie(s) toewijzen. De bedieningselementen können alleen toegewezen partities op scherp schakelen/uitschakelen.

• kan elke partitie eenAPEte signaalgever hebben.

• küssen zones aan meerdere partities toegewezen worden; bijv. kan een Voordeur-zone door meerdere firma's in een gebouw gebruikt worden.

De keuze:tussen enkel systeem of geparitioneerd systeem kan bij de eerste keer in gebruik nemen in de centrale gekozen worden. Als u dit later wilt veranderen, dan gebruikt u de opdracht "98 Fabrieksinstellening herstellen".

Voor meer informatie leest u a.u.b. "Programmering van partities".

12 Begripsverklaring

Voor de eigelijkke programmering van de centrale moet u eerst een overzicht over de gebruikte begrippen krijgen. U krijt het eerst een verklaring van de maybee zonotypen en de toegewezen eigenschappen.

NG-NIET IN GEBRUK

Een zone waarop niets aangesloten is en daardoor Niet in gebruik is, moet met een klebrug worden afgesloten en op Niet in gebruik gezet worden.

OV-OVERVAL

Deze zone activeert alkijd een alarm. Onafhankelijk van het feit of de inbraakalarminstallatie geactiveerd of gedeactiveerd is. Een overvalalarm kan ook stil (bijv.: via optionele telefoonkiezer) doorgegeven worden. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

VU - YUUR

Deze zone activeert alkijd een alarm. Onafhankelijk van het feit of de inbraakalarminstallatie geactiveerd of gedeactiveerd is. De alarmering vindt via de zoemer in het bedieningselement en op de buitensirene als gepulst alarmsignaal plaats. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is. Sluit op deze zone alleen brandmelders aan, die via een automatische reset beschikken, anders worden bij de handmatige reset opnieuw een alarm geactiveerd.

OM-ONMIDDELLIJK

Deze zone activeert bij een geactiveerde inbraakalarminstallatie onmiddelijk een alarm als de toestand van de alarmzone verandert. (bijv. openen van het NC-alarmcontact). Deze zone kan bij het verlaten van het programmeermenu geopend zich.

24 UUR

Deze zone activeert alkijd een onmiddelijk alarm. Met een gedeactiveerde inbraakalarminstallatie vindt de alarmering via de zoemer in het bedieningselement en de luidspreker van de alarmcentrale plaats. In geactiveerde toestand wordt bovendien de sirene-uitgang geactiveerd. Wordt een 24 uur zone geblokkeerd, dan geldt dit alleen voor de gedeactiveerde toestand. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

IU-IN-UITGANG

Deze zone activeert met een geactiveerde inbraakalarinstallatie pas na een ingestelde vertragingstijd (ingangsvertraging) een alarm. Gebruik dit zonetype bijv. voor de openingsmelder op uw voordeur. Bij het verlaten van het object kan het sluiten van deze zone gebruikt worden om de uitgangsvertraging te beeindigen. Deze zone kan bij het verlaten van het programmeermenu geopend+zijn.

IV -INGANG VOLGEND

Deze zone activeert geen alarm als erder een ingangs/uitgangszone de ingangsvertragingstijd geactiveerd is. Er volgt een onmiddelijk alarm als er erder geen ingangsvertraging ward geactiveerd. Gebruik dit zonetype bijv. voor een bewegingsmelder in de gang, die op de (van een openingsmelder voorziene voordeur gericht is. Deze melder kan als in-/uitgangsmelder bij interne activering gezruikt worden. Deze zone kan bij het verlaten van het programmeermenu geopend zijn.

TS - TRILLINGSSENSOR

Deze zone is voorouderegeneraties van trillingssensoren nodig. Neem per geval contact op met de technische hotline.

TK-TECHNIEK

Een techniekzone activeert in gedactiveerde toestand een alarm via het bedieningselement en een optionele kiezer. In geactiveerde toestand worden er geen alarm geactiveerd. Mocht er een alarm in geactiveerde toestand op deze zone optreden, dan worden ditijdens het deactiveren van de centrale weergegeven. Gebruik dit zonetype bijv. voor watermelders. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

SK-SLEUTELKASTJE

Als deze zone geopend worden, worden deze gebeurtenis in het geheugen van de inbraakalarminstallatie opgeslagen. Gelijktijdig kan deze gebeurtenis via de optionele telefoonkiezer doorgegeven worden. Er worden geen alarm afgevegen.

BM-BRANDMELDER

Deze zone werknet net als een vuurzone. In gegenstelling tot de vuurzone{kunnen bij deze zone de aangesloten brandmelders door het kortstandig verwijderen van de voedingsspanning gereset worden zonder dat er waarbij een alarm worden afgegeben. Het resetten moet waarbij echter via een schakeluitgang plaatsvinden. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

SS-SLEUTELSCHAKELAAR IMPULS

Op de inbraakalarminstallatie kan een sleutelschakelaar (impuls) aangesloten worden. Een verandering van deze zone verandert de toestand van de alarmcentrale van actief maar uitgeschakeld, of uitgeschakeld maar actief (na afloop van de vertragingstijd).

BS-BLOKSLOT

Op de inbraakalarminstallatie kan een sleutelschakelaar (duur) aangesloten worden. Een verandering van deze zone verandert de toestand van de alarmcentrale van actief maar uitgeschakeld, of uitgeschakeld waar actief (na afloop van de vertragingstijd). Let erop dat u alleen via de sleutelschakelaar de centrale bedient. Bij een onduuidelijktoestand, bijv.: Sleutelschakelaar gesloten, op het bedieningselement gedeactiveerd, kan het gebeuren dat de centrale in de actieve toestand terugkeert.

AM - Anti-mask

De anti-mask-functie worden door sommige bewegingsmelders ondersteund en werkt als afdekkingsbveeligig. Via een除去 uitgang op de melder worden aan de centrale gemeld, dat de melder afgedekt is. Dit probleem worden dan aan de bijbehorende alarmzone gemeld.

FB-Forbikobler

Deze zone worden met een extern codeslot of een toegangscontrole-element verbonden. Deze zone werkt zoals een regulaire in-/uitgangszone. Als deze zone tijdens de uitgangstijd geactiveerd worden, dan worden de uitgangsstijd direct beeindigd en de inbraakalarinstallatie worden geactiveerd. Als deze zone met een geactiveerde inbraakalarinstallatie geactiveerd worden, start deze de ingangsvertraging.

13 Algemene begrippen

ZONE

Zone worden één of meertere melders genoemd, die met de inbraakalarinstallatie via een ingang CCT verbonden zich.

Een zone geldt als geopend of geactiveerd als de stroomkring binnen CCT door een melder (bewegingsmelder, magneetcontact,...) onderbroken werk (voor NC) of de onderstandswaarde veranderd is (voor DEOL).

Een zone geldt als gesloten of in rust als de stroomkring binnen CCT gesloten is (voor NC) of de lijnspanning van de centrale zich binnen de juiste parameters bevindt (voor DEOL).

INBRAAKALARMINSTALLATIE GEACTIVEERD

In actieve toestand van de inbraakalarminstallatie bewaakt deze alle zones op veranderingen in de lijnspanning en activeert lokaal en optioneel extern een alarm.

INBRAAKALARMINSTALLATIE GEDEACTIVEERD

Inuitgeschakelde toestand van de inbraakalarinstallatie worden alleen die zones bewaakt, die altijd actief zijn, zoals bijvoorbeeld, 24 uur, techniek, vuur- en brandmelders. Een alarm door een van deze zones leidt meestal alleen tot een intern alarm.

INTERN/EXTERN GEACTIVEERD

Naast de complete activering van de inbraakalarinstallatie is het ook möglich afzonderlijke bereiken (B, C, D) te activeren. Daardoor is het möglich dat u thus bent en het bereik van het systeme activeert en zodoende ook beveiligd bent. Deze manier van activeren worden intern genoemd.

INTERNALARM

Bij een intern alarm worden alleen de zoemers van de bedieningselementen en de optioneel aangesloten luidspreker geactiveerd.

LOKAAL ALARM

Bij een lokaal alarm worden bovendien de aangesloten combisignaalgevers (flitslicht en sirene) geactiveerd.

EXTERNALALARM

Bij een extern alarm worden naast de aangesloten akoestische en optische signaalgevers ook nog eens een signaal via telefoon doorgegeven.

14 Voorbeeldinstallatie

Aan de hand van deze voorbeeldinstallatie worden u vertrouwd gemaakt met het gebruik van de Terxon MX. Hiertoe gebruiken wij een system met twee gebruikers. Een gebruiker要去 via invoor van een code, de andere via chip-sleutel de alarminstallatie kuren (de)activeren Verder要去 twee melders, een bewegingsmelder (XEVOX ECO) en een openingsmelder (FU7350W) op de installmenta aangesloten worden. Via het schakelslot (SE1000)要去 het gehele system op scherp gezet worden.

De signaalgever SG1650 (sirene+flits) dient voor de visuele en akoestische weergave van een inbraak- of overvalalarm.

Ook wilten wij u de programmering van de meldertypes en van de transistoruitgangen voor de externe alarmgever uitvoeriguictleggen. Sluit de installment a.u.b. nog Niet op de spanningsvoedig of op de accu aan!

Eerst beginnen wij met de bedrading van de alarmlijnen van de bewegings- en openingsmelder. Vervolgens leggen wij de bedrading van de sabotagelijk uit.

Gebruik a.u.b. voor de bedrading de 8-aderige alarmkabel AZ6360 of AZ6361. De volgende afbeelding toont de aansluiting van de melders op de installmente:

Let er a.u.b. op, dat u voor de bedrading van de sabotagelijk nog twee extra leidingen nodig hebft. In de volgende stap sluiten wij het bedieningselement op de installmenta aan. Let er a.u.b. op, dat de geleiderbrug bij het gebruik van maar een bedieningselement nicht erin gestoken is (zie pagina 12). Sluit het bedieningselement zoals afgebeeld op de centrale aan.

Nu worden de sleutelschakelaar (SE1000) op de installmentie aangesloten. Steek waarvoord bijgevoegde stekkerkabel in de aansluitstrip voor de extra schakeluitgangen. Dezeuitgangen heeft u nodig voor de aansturing van de LED's.

Lees hiervoor a.u.b. ook de gebruiksaanwijzing van de SE1000 door. De sluitelschakelaar moet op impuls worden ingesteld. De hierboven getoonde schakeling biedt u de mogelijkheid de alarminstallatie door draaien van de sleutel in beidenrichtingen te activeren of te deactiveren. Ook hier wordt de sabotagelijk nog Niet op de centrale aangesloten. De instelling van de realais-schakeluitgangen en extra schakeluitgangen lately we later zien.

Hieronder latent we de bedrading van de sabotagelijk zien. Let er a.u.b. op, dat u alle sabotagecontacten van de afzonderlijke componenten in serie schakelt. Metuitzondering van sirene en flits, aangezien hiervoor een speciale sabotageansluiting op de installmentie aanwezig is. De volgende afbeelding met bewegingsmelder en sleutelschakelaar dient ter verduidelijkking van de aansluiting van de sabotagecontacten. De openingsmelder heeft geen sabotageansluitingen!

Als uuitsluitend melders zonder sabotagecontact gebruikt, moet u een brugCUSENCOM en A/T op het alarmsystemaanbrengen.

Voordat wij tot het programmeren van de installmentie komen, beschrijven wij ter afsluiting van de bedradingswerkzaamheden nog de aansluiting van de sirene en van de flits op de Texxon MX. Hiervoor gebruiken we de SG 1650.

De sabotagelijk voor flits en sirene worden via een
eigen sabotagecontact van de installmenta aangesloten. Als u
geen externe signaalgever wilt gebruiken, moet u een
draadbrugCUSENMASSVANDEALMcentrale
plaatsen.De aansluiting van de SG1650 op de Terxon MX
wordt in de volgende afbeelding weergegeven:
De bedrading van de installmentie is daarmee afgesloten.

Nu komt het programmeren van de installmente op de Voorgrond te staan. Let er a.u.b. op, dat de sabotagecontacten van alle componenten gesloten zich, voordat u de installmente op de spanningsvoeding aansluit. Ga a.u.b. als volgt te werk:

1. Sluit waaroor de 12 V accu (7,0Ah) op de klemmen van de centrale met de juiste kleuren aan (rood = + 12V, zwart = 0V).
2. Sluit de byepe PIN's van de kickstart-geleiderbrug met behulp van een schroevendraier kort (zie pag. 14).
3. De groene LED-weergave voor de spanning ( ) begint te knipperen en de zoemers van de bedieningselementen+kunnen geactiveerd+zijn.Met de weergave in het display hoeft geen rekening gezchoolden te worden.
4. Voer de standard gebruikerscode in. Dat is: 1234. Met de weergave in het display hoeft geen rekening gehonden te worden.
5. Sluit eerst hetuis van de inbraakalarinstallatie voordat u de 230V spanning aansluit.

6. Voorzie de inbraakalarinstallatie van de 230V netspanning.

7. De groene LED-weergave voor de spanning ( brandt continu.

8. Voer nu via een bedieningselement in: 0 en verwolgens de standardprogrammeercode 7890 Op het display staat: Mult Syst?
9. Druk op toets 1 om een gepartitioneerd systeem aan te make.
   Druk op toets 0 om een enkel systeem als in onze voorbeeldinstallatie aan te make.
10. De weergave in het display toont: Installer Mode
11. U bevindt zich nu in het programmeermenu van de inbraakalarinstallatie en=kunt met het programmeren beginnen.

We beginnen met het programmeren van de beiden zones. Voer via het toetsbord 001, gevolgd door in om instellungen van zone 1 (bewegingsmelder) te verrichten. U ziet de volgende weergave.

001:Zone01 TERXON M

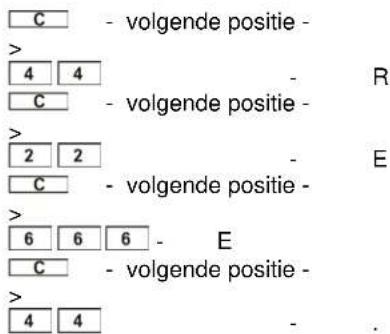

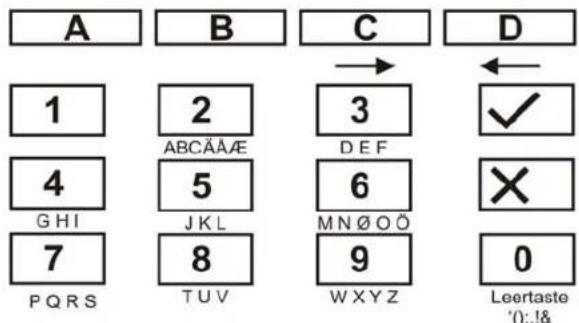

U kunt nu de zonenaam "Zone01" met behulp van het toetsenbord van het bedieningselement veranderen. De toetsen moeten zoals bij een mobiele telefoon bediend worden. Met toets C gaat u een positie maar voren, met toets D een positie terug (zie pagina 46). Druk nu op de invoertoets l , hierna verschijnt:

001:LD abcd1 TERXON M

Zone 001要去 als "Onmiddelijk" geefinieerd worden. Voer nu 03 in. U ziet de weergave:

003:NA a TERXON M

Met de toetsen A, B, C, D kutu de toewijzing van de melder aan de afzonderlijke bereiken veranderen. In deze voorbeeldprogrammering is de bewegingsmelder alleen aktief, als het hele system is ingeschakeld. Bevestig nu met toets uw invoer. U komt weein het beginvenster van het programmeermenu terug.

Voer nu 002 voor de bewerking van zone 2, gevolgd door in. U ziet:

002:Zone02 TERXON M

Verander de naam van de zone waar eigen wens en druk op de invoertoets. De volgende weergave verschijnt:

002:IR abcd1 TERXON M

Deze veranderen we in in/uitgang. Voer 05 in. U ziet de volgende weergave op het display:

002:LD a 1 TERXON M

Voeg door indrukken van toets B het bereik B aan de melder toe. Bevestig de instelling met de invoertoets Het getal "1" achefter de deelbereiken geegt de tijdvertragingsgroep (1 tot 4) aan. Deze kutn u alttijd in hetprogrammeermenu (menupunt 201 tot 204) veranderen (zie pagina 88).Nu hoeft alleen nog de sleutelschakelaar op zone 3 geprogrammeerd te worden. Voer 003 in, verander, als u dat wilt, dezonenaam en druk op de invoertoets Het display LAST het volgende zien:

003:NA a TERXON M

Verander de zone door invoer van 11 in de sleuteschakelaar en de volgende weergave verschijnt:

003:KM a TERXON M

Bevestig uw invoer met. Let er a.u.b. op, dat de Niet aangesloten zones 004 tot 008 op "Niet in gebruik" (NG) staan. De desbetreffende zone kunt u via 00 in de overeenkomstige instelling zetten.

In de volgende stap要去 de uitgangsvertragingsstijd ingesteld worden. Deze geeft aan, hoeveelijd u voor het verlaten van de beveiligde zone ter beschikking heeft, voordat de alarinstallatie op scherp geschakeld worden. Kies in de programmeermodus via het bedieningselement 044, gevolgd door Op het display ziet u:

044:Uitlp.A=45 TERXON M

Voer de gewenste totale uitgangsvertraging in (1 voor 10 sec. tot 6 voor 120 sec.) en bevestig dit met De ingangsvertragingstijd 1 worden via het menupunt 201 ingesteld.

In dit voorbeeld heeft u 45 seconden voor het deactiveren van de op scherp geschakelde alarminstallatie. U(Intkunt waarden tussen 10 en 120 sec.kiezen.1 staat voor 10 en 6 voor 120 seconden.Druk a.u.b waar eigen wens in

Nu gaan wij waar de programmering van de extra
transistoruitgangen voor de LED's van de sleutelschakelaar.
De gele LED moet in gedactiveerde, de rode in
geactiveerde toestand van de alarinstallatie branden. Voer
via het toetsenbord 151 in om de eerste extra
transistoruitgang OP4 of de toestand van de rode LED te
programmeren. Bevestig dit met de invoertoets

151: Brand TERXON M

U ziet:

Verander a.u.b door invoer van 13 de instelling waar "Actief volgend". De weergave verandert in:

151:Uit Texxon M

Bevestig uw invoer met

Deinstalling voor OP5-in hetprogrammeermenu van punt 152-is"Aan"14.Let er a.u.b.op,dat veranderingen pas na het verlaten van hetprogrammeermenu overgenomen worden.

De gele LED brandt alleen in gedeactiveerde toestand van het alarmsystemeem continu en gaat na het op scherp stellenuit. De rode LED geeft aan, of de installmentie op scherp staat.

Tot besluit worden deinstallingen van de relaisuitgangen 1 en 2 voor de sirene en de flits van SG 1650 uitgelegd. Voer 081 via het toetsbord in en bevestig met . De volgende weergave verschijnt:

081: Sirene TERXON M

Voer nu 08 in om "Flitser" te kiezen. Daardoor worden de flits pas uitgezet, als u de alarminstallatie deactiveert. Druk tot besluit op Daardoor worden de flits pas uitgezet, als u de alarminstallatie deactiveert.

De relaisuitgang 2 moet op "Sirene" gezet worden. Kies waaroor het menupunt 082 en bevestig dit met . Door invoer van 00 en , zet u deuitgang op "Sirene".

Om de sirenevertraging te veranderen, voert u in het programmeermenu 041 in en drukt u op de invoertoets U ziet op het display:

041: SirVertr = 0 TERXON M

Als u dat wilt, kurz u een verandering van de sirenevertraging invoeren. U kurz kiezenuit waarden van 0 tot 20 min.

Bij de sireneduur kunt u kiezen uit waarden van 1,5 min. tot 20 min.

Kies waaroor a.u.b. het programmepunt 042 en bevestig met U ziet de volgende weergave:

042: SirTijd = 15 TERXON M

Wij raden u aan deze waarde zo te lien tof 1,5 minuten te verkorten (in Duitsland mag de sireneduur Niet langer dan 3 minutes zich).

Voordat de gebruikers toegevoegd worden, wollen we nog de afzonderlijke functies van de installmente testen. Laten we beginnen met de test van de relais-/transistoruitgangen. Voer nu in het programmeermenu 091 in en druk op

091: Test: U/G 1 TERXON M

U heeft nu een verbinding tussen NO1 en C1.
Als u invoertoets opnieuw indrukt, worden de uitgang
weer teruggezet. Met de menupunten 092 en 093 kunt u de relaisuitgang 2 en de transistoruitgang OP3 testen.
In de volgende stap controleren we of de zoemer van het bedieningselement goed werkct. Kies hiervoor het menupunt 095, gevolgd door U ziet de volgende weergave:

Gelijktijdig hoort u een ononderbroken toon. De zoemer werkct. Bevestig dit met

Tot besluit worden de werkking van de melders getest.
Daarvoor staat menupunt 097 ter beschikking. Druk na invoer van dit punt op de invoertoets De volgende weergave is op het display te zien:

097:Looptest TERXON M

Open nu zone 02. U hoor een dubbel signaal en ziet de weergave:

A:Zone 02 TERXON M

Sluit de zone waar en druk opnieuw op om de meldertest af te sluiten. Voer de test ook op de andere melders UIT.

Als u een luidspreker bij het systeme gebruikt, kutu undeze in het programmeermenu via 094 testen.

Dan zijn alle instellingen in het programmeermenu verricht. Verlaat het programmeermenu via invoor van 099 en bevestig dit met U bevindt zich nu in het gebruikersmenu.

Vervolgens moet er nog twee gebruikers aan het systeme toegevoegd worden. De eerste gebruiker (Bert)要去 het systeme via de invoer van een code, de tweede (Anna) met behulp van een chip-sleutel hunnen activeren en deactiveren.

Voer in het gebruikersmenu de administratorcode 1234 in.

Selecteer? TERXON M

Voer nu via het toetsbord 4 in. Het bedieningselement toont:

Oudemcode TERXON M

Voer nu het gebruikersnummer van gebruiker 2 in. Deze luidt: X002. Druk op Op het display verschijnt:

G02:Gebr 02 TERXON M

Verander nu de naam via het toetsenbord van het bedieningspaneel, in ons geval BERT.

G02:BERND TERXON M

Druk op de invoertoets. Nu worden u gezvraagd een nieuwe code in het systeem in te voeren.

Gebr 02: TERXON M

Voer bijv. 1111 in en bevestig dit met Via deze code kan de installmente op scherp en op 'niet op scherp geschakeld worden.

In de volgende stap worden gebruikster Anna toegevoegd, die via de chip-sleutel de installmentie moet activeren of deactiveren. Voer�oor in het gebruikersmenu de administratorcode 1234, gezolgd door 4, in. U ziet:

Oudemcode TERXON M

Voer nu de code van gebruiker 3 in. Deze luidt: X003. Druk op Op het display verschijnt:

G03:Gebr 03 TERXON M

Verander nu de naam in ANNA en druk op de invoertoets. Op het display verschijnt:

G03:ANNA TERXON M

Na indrukken van de invoertoets verschijnt op het display:

Gebr 03: TERXONM

Houd nu de chip-sleutel voor het bedieningselement. U hoort een dubbel signalaal. De chip-sleutel werk met succes ingelezen. Als u dat wilt,kest u aanvullend voor de gebruiker ook een PIN-code reserveren. InDat geval hebte de gebruiker de keuze,of hij het alarmsystemeem via code of chip-sleutel activeren wil.

Wilt u de Terxon MX activeren, voer dan a.u.b. de code in of houd de chip-sleutel voor de installment. U ziet de volgende weergave:

Door indrukken van de toetsen A of Kunt u nu de gehele installmente op scherp schakelen. Via de toetsen B, C en D heeft u de mogelijkheid afzonderlijke deelbereiken te selecteren. Zo kunt u bijv. in het geval van deze voorbeeldinstallatie via het op scherp schakelen van het deelbereik B alleen de openingsmelder activeren en zodoende deuitgangsdeuren bewaken. De installmentie is nu helemaal ingesteld.

Wilt u inplaats van signaalgever SG1650, SG1710 of SG1900 gebruiken, kaak dan a.u.b. gebruik van de volgende aansluitschema's.

Bij gelebruik van de sirene要去 relaisuitgang 1 (programmeermenu:menupunt 081) op sirene (00) gezet zich.

Gebruik voor het aansluiten van SG1900 de bijgevoegde waarstanden (1k Ohm). Vergeet Niet de aansluiting van de interne accu van NC maar Battery (-) om te zetten.

Lees a.u.b. hiervoor ook de gebruiksaanwijzingen van de overeenkomstige signalgevers aandachtig door.

15 De eerste keer in gebruik nemen

Als u de voorbeeldinstallatie nicht wilt gebruiken en direkt uw eigen programmering wilt beginnen, dan leest u a.u.b aandachtig de volgende punten. Let u op dat u bent vertrouwd geraakt met de belangrijkste begrippen van de centrale. U kurz de centrale nu in gebruik nemen.

1. Sluit waarvoord de 12 V accu (7,0Ah) op de klemmen van de centrale met de juiste kleuren aan (rood = + 12V, zwart = 0V).
2. Sluit de bevide PIN's van de kickstart-geleiderbrug met behulp van een schroevendraaier kort (zie pag. 14).
3. De groene LED-weergave voor de spanning () begs te knipperen en de zoemers van de bedieningselementen+kennen geactiveerd+zijn. Met de weergave in het display hoeft geen rekening gezchoolen te worden.
4. Voer de standard gebruikerscode in. Dat is: 1234. Met de weergave in het display hoeft geen rekening gezchoolen te worden.
5. Sluit eerst het huis van de inbraakalarinstallatie voordat u de 230V spanning aansluit.
6. Voorzie de inbraakalarinstallatie van de 230V netspanning.
7. De groene LED-weergave voor de spanning () brandt continu.
8. Voer nu via een bedieningselement in: 0 en verwolgens de standardprogrammeercode 7890 Op het display staat: Mult Syst?
9. Druk op toets 1 om een gepartitioneerd systeme aan te makeen. Druk op toets O om een enkel systeem aan te makeen.

10. De weergave in het display toont: Installer Mode

11. U bevindt zich nu in het programmeermenu van de inbraakalarinstallatie en kunt met het programmeren beginnen.

16 Opmerkingen over de programmering

16.1 Programmeermodus

Alle gevevens in de programmeermodus worden via het toetsenbord ingevoerd. De LCD-weergave geeft u informatatie over uw invoer. Nadere informatatie over de afzonderlijke programmeerpunten is vanaf pagina 30 te vinden.

Om een punt te wijzigen, gaat u als volgt te werk:

1. Voer eerst via het toetsenbord het uit drie cijfers bestaande nummer voor het menupunt in, (bijv. 001 voor zone 1), waarvan u de eigenschap wilt bekijken of wijzigen. Druk voor het bevestigen van uw invoor op de invoertoets . Op de LCD-weergave worden het geselecteerde menupunt weergegeven.
2. Als u de instelling nicht wilt wijzigen drukt u op de invoertoets
3. Anders voert u nu deijke waarde via het toetsenbord in. De overeenkomstige waarde haalt uuit de programmeertabel. Deijke eigenschap worden weergegeven.
4. Om de nouvelle waarde op te slaan, drukt u ter bevestiging op de invoertoets
5. Een zich wampunt kan pas geseleerd worden als in het LCD-display Programmeer mode staat.

Voor het verlaten van het programmeermenu gaat u als volgt te werk:

1. In het LCD- display staat: Programmeer mode
2. Toets 99 in en bevestig uw invoer met de invoertoets. In het LCD- display staat: Ende prog?

3. Bevestig uw invoer met de invoertoets . Voor het annuleren van de invoer drukt u op de X-toets

4. Heeft u de invoer met de invoertoets bevestigd, dan contrôleert de alarmcentrale de actuelse status van het system. Voor zover er geen storingen optreden, keert de alarmcentrale in de normale operationele status terug. U heeft het programmeermenu verlaten. De centrale bevindt zich inuitgeschakelde toestand.

5. Treden er storingen op, dan worden deze nu weergegeven. Mogelijkke storingen zijn: - Sabotagecontact van de alarmcentrale of bedieningselement geopend - Geen net- of accuvoeding aanwezig - Een zone geopend, die ook inuitgeschakelde toestand van de centrale ommiddelijk een alarm afgeeft (24 uur, vuur, brand, sabotage) Bij een systemdstoring worden de programmeermodus Niet verlaten. Verhelp eerst alle weergegeven systemdstoringen en voer de hierboven beschreiben stappen opnieuw UIT.

Fabriekscodes

Gebruikerscode 2-16: X002....X016 (niet geldig)

Bedreigingscode X017 (niet geldig)

16.2 Overzicht programmeermenu

Landinstalling (000 √ n y

Let op: Bij de wijziging van de landinstelling worden alle instelleningen in het systeme op de fabriekswaarden van het desbetreffende land teruggezet.

Menupunt	Instelling (n)	Betekenis
000	0 UK - Groot-Brittannië
1 I - Italië
2 EE - Spanje
3 P - Portugal
4 NL - Nederland
5 FR - Frankrijk
6 B - Belgë
7 D - Duitsland
8 CH - Zwitserland
9 A - Oostenrijk
X1 IRL - Ierland
	X2	OEM1
	X3	OEM2
X4 FI - Finland
X5 N - Noorwegen
X6 DK - Denemarken
X7 S - Zweden

Zone-installing (001 - 008 √ √n) √

Bij de zoneprogrammering programmeert u eerst de zonenaam en verwolgens de zone-eigenschap.

Menupunt	Instelling (nn)	Betekenis
001 - 008	00 NG – Niet in gebruik
01 OV – Overval
02 VU – Vuur
03 OM – Ohmiddelijk
04 24 – 24 uur
05 IU – In/uitgang
06 IV – Ingang volgend
07 TS – Trillingssensor
08 TK – Techniek
09 SK – Sleutelkastje
10 BM – Brandmelder

Menupunt	Instelling (nn)	Betekenis
11 SS – Seutelschakelaar
12 BS – Blokslot
13 AM – Anti mask
14 FB – Forbikobler zone

Naast de zone-eigenschappenprogrammeert u bovendien de zone-attributen.

Menupunt	Instelling (nn)	Betekenis
	X1	C	-.Deurbel
X2	S-Meldertest
X3	D-Dubbele activering
X4	O-Zonebokkeringen可能导致安全隐患
	X7	1...6	Gevoeligigkeit
B	Bewaakt inbereik B
C	Bewaakt inbereik C
D	Bewaakt inbereik D

Menupunt	Instelling	Betekenis
021	0 Geen waterstand NC
	1	Twee waterstanden DEOL

Menupunt	Instelling	Betekenis
025	0	Lokaal alarm volgend
	1	Totuitgeschakeld

Alarm bij een mistrukte activering (027√ n

Menupunt	Installing	Betekenis
027	0	Intern alarm
	1	Lokaal alarm

Status weergave uitschakelen (028 n

Menupunt	Instelling	Betekenis
028	0	Nooit uitsc
	1	Na 180sec. uitschakelen
	2	30sec. na code uitschakelen

External alarm vertraging met geactiveerde

ingangsvertraging (029√ n

Menupunt	Instelling	Betekenis
029	0	Uit
	1	Aan

Overvalalarm (030√ n

Menupunt	Instelling	Betekenis
030	0	Hard
	1	Stil

Zonesabotage reset (031√ n

Menupunt	Instelling	Betekenis
031	0	Geen programnodig
	1	Programmeercode

System reset (033√ n√

Menupunt	Instelling	Betekenis
033	0	Geen prog nodsig
	1	Program.code

Overval-reset (034√ n

Menupunt	Instelling	Betekenis
034	0	Gebruiker-reset
	1	Programmeer-reset

Eerste melder alarm uitschakelen (035 n

Menupunt	Instelling	Betekenis
035	0	Eerste melder uitschakelen
1 Eerste melder bewaken

Alarm uitschaken (036 √ n

Menupunt	Instelling	Betekenis
036	0 Gebruiker kan	vals alarmiet uitschakelen

1 Gebruiker kan vals alarm
	uitschakelen

enSabotage report uitgeschakeld (037 √ n y

Menupunt	Instelling	Betekenis
037	0	Alleen intern
	1	Intern

Uitgangsmodus voor gehele bereik

(039√n√

Menupunt	Instelling	Betekenis
039	0	Uitgangsstijd
	1	Handmatig
	2	Laatste
	3	Afsluiten
da het gepartitioneerde systeme:
	3	Onmiddelijk
nodig	4	Stil
	5	Afsluiten

Systeem auto actief na alarm

(040 n

Menupunt	Instelling	Betekenis
040	0	Nooit
nodig	1	Eén
	2	Twee
	3	Drie
	4	Altijd

Sirenevertraging (041 √ n y

Menupunt	Instelling	Betekenis
041	0	Geen vertraging
1 1,5 min vertraging
2 3 min vertraging
3 5 min vertraging
4 10 min vertraging
5 15 min vertraging
6 20 min vertraging

Sireneduur (042 n

Menupunt

Instelling

Betekenis

Datum enijd (051 ✔)
Menupunt	Instelling	Betekenis
051	TnnMnnJnn	Invoer datum
	SnnMnn	Invoer Hijid

Zones en sabotage blokkeren (052 √) √
Menupunt	Instelling	Betekenis
052	0 Zones blokkeren möglichk
1 Zones en sabotage		blokkeren möglichk

1 Reset door gebruiker

Menupunt	Instelling	Betekenis
060	0 In-/uitgangszone	blijft in- /uitgangszone
	1	In-/uitgangszone onmiddelijkke zone

Zonegedrag bij intern B (061 √ n √)
Menupunt	Instelling	Betekenis
061	0 Ingang volg. bìjft ingang volg.
1 Ingang volg. worden in-		/uitgangszone

Uitgangsmodus voor intern B (062 √ n √
Menupunt	Instelling	Betekenis
062	0	Uitgangstijd signaal
	1	Onmiddelijk
	2	Stil
	3	Zoals voor geheel op scherp

Menupunt	Instelling	Betekenis
063	0	Alleen bedieningselement
	1	Luidspreker bedieningselement
	2	Lokaal
3 External alarm (sirene en kiezer)

Uitgangsijd bij intern B (065 √ n √
Menupunt	Instelling	Betekenis
065	1	10	sec.
	2	20	sec.
	3	30	sec.
	4	45	sec.
	5	60	sec.
	6	120	sec.

+uitgangsm en alarm

Zonegedrag E/A bij intern C (070

Menupunt	Instelling	Betekenis
070	0	In-/uitgangszone blijft in-/uitgangszone
	1

Zonegedrag ing. volg. bij intern C (071 √ n y

Menupunt	Instelling	Betekenis
071	0 Ingang volg.	blijft ingang volg.
1 Ingang	volg. worden in-
		/uitgangszone

Uitgangsmodus voor intern C (072 √ n y

Menupunt	Instelling	Betekenis
072	0 Uitgangsstijd plus zacht signaal
	1	Onmiddelijk
	2	Stil
	3	Zoals voor geheel op scherp

Alarmgedrag bij intern C (073√ n√

Menupunt	Instelling	Betekenis
073	0	Bedieningselement
	1	Luidspreker bedieningselement
	2	Lokaal
	3	External + sirene en kiezer)

Uitgangsstijd bij intern C (075 √ n y

Menupunt	Instelling	Betekenis
075	1	10	sec.
	2	20	sec.
	3	30	sec.
	4	45	sec.
	5	60	sec.
	6	120	sec.

Uitgangsmodus voor intern D (076 √ n y

Menupunt	Instelling	Betekenis
076	0 Uitgangsstijd plus zacht signaal
	1	Onmiddelijk

	2	Stil
	3	Zoals voor geheel op scherp

Alarmgedrag bij intern D (077√ n y

Menupunt	Instelling	Betekenis
077	0	Bedieningselement
	1	Luidspreker bedieningselement
	2	Lokaal
3 Extern alarm (sirene en kiezer)

Uitgangsstijd bij intern D (079 √ n y

Menupunt	Instelling	Betekenis
079	1	10	sec.
	2	20	sec.
	3	30	sec.
	4	45	sec.
	5	60	sec.
uitgangsmodus	6	120	sec.

Gedrag van de transistoruitgang 1
(081 nn

Menupunt	Instelling	Betekenis
081	00	Sirene
en	01	In-/uitgang
	02	Actief
m	03	Actief
m 04 Schok	setz. rehen.
	05	Looptest
	06	Gered
	07	24
	08	Flitslicht
	09	Vuur
10 Sirenetest (met eigencstr.voorz.)
	11	Actief
	12	Actief
13 Uitgeschakeld impuls 1
	14	Alarm
15 Alles activeren 1
16 Alles deactiveren 1
	17	Alarm
	26	Actief

uit

en

alarm

volg volgend stabel

volgen r volgen reset

bevestige impuls bevestige

impuls

	27	Actief
	28	Actief
	29	Actief
30 Uitgeschakeld impulses 1
31 Uitgeschakeld impulses 2
32 Uitgeschakeld impulses 3
33 Uitgeschakeld impulses 4
	34	Vuur
	35	Overval

Gedrag van de transistoruitgang 2

Menupunt	Instelling Betekenis
082	Zie instelling vocr transistoruitgang 1

Gedrag van de transistoruitgang 1

Menupunt	Instelling Betekenis
083	Zie instelling voor transistoruitgang 1

Gedrag van de uitgangen bij inbraakalarm

Menupunt	Instelling	Betekenis
085	0 Staniel tot uitgeschakeld
	1	Weer

Aanvullende ingangsvertraging

086 √ n y
Menupunt	Instelling	Betekenis
086	0	Uit
	1	Aan

Bedieningselementalarm (087√ n

Menupunt	Instelling	Betekenis
087	0	Niet geactiveerd
	1	Geactiveerd

Alarm bevestigng (089 n

Menupunt	Instelling	Betekenis
089	0	Bevestigen
	1	Bevestigen

Gebeurtenisgehugen (090 n

Menupunt	Instelling	Betekenis
090	0	Geheugen

impuls	1 2	Terugbladenen
impuls	3 3	Vooruitbladenen
impuls	×4	Geheugen verlaten
	✓	Tussen datum/tijd en gebeurtenis omschakelen

Uitgang 1 testen (091

Menupunt	Instelling	Betekenis
091	✓×	Test afluiten

Uitgang 2 testen (092

Menupunt	Instelling	Betekenis
092	✓×	Test afluiten

Uitgang 3 testen (093

Menupunt	Instelling	Betekenis
093	✓×	Test afluiten

Interne luidspreker testen (094

Menupunt	Instelling	Betekenis
094	✓×	Test afluiten

Sirene bedieningselement testen (095

Menupunt	Instelling	Betekenis
095	✓×	Test afsluiten

Looptest (097

Menupunt	Instelling	Betekenis
097	✓×	Test afluiten

Fabrieksinstelling herstellen (098

Menupunt	Instelling	Betekenis
098	✓×	Fabrieksinstellungherstellen

Programmeermenu verlaten (099

Menupunt	Instelling	Betekenis
099	✓	Programmeermenu verlaten

printen

Taalinstelling voor het OSD-menu

Menupunt	Instelling	Betekenis
126	0 Engl. = Engels
1 Ital. = Italiaans
2 Span. = Spaans
3 Port. = Portugees
	4	Ned.
5 Fran. = Frans
6 Duit. = Duits
7 Noor. = Noors
	8	Zwee.
9 Deen. = Deens
X1 Fin. = Fins

37 Uitgeschakeld impulses 4

Gedrag van de aanvullende schakeluitgang 2

152	✓	nn	✓
Menupunt	Instelling	Betekenis
152	Zie instelling voopr schakeluitgang 1

Nederlandss

Zweeds

Gedrag van de aanvullende schakeluitgang 1
(151 nn

Menupunt	Instelling	Betekenis
151	00 Niet in gebruik
	01	Vuur volgend
	02	Overval volgend
	03	Inbraak volgend
	04	Actief/uitgeschakeld volgend
	05	Alarm annuleren alarm
	06	Technisch
	11	Net storing
	12	Sabotage
	13	Actief volgend
	14	Uitgeschakeld volgend
	15	Zone geblokkeerd volgend
	16	Noodoproep
	17	Sleutelkastje
	18	Anti mask
	19	Brandmelder
	20	Comms
	21	Accufout
	22	Alarmsysteme
	30	Actief impuls
	31	Actief impuls
	32	Actief impuls
	33	Actief impuls
34 Uitgeschakeld impuls 1
35 Uitgeschakeld impuls 2
36 Uitgeschakeld impuls 3

Gedrag van de aanvullende schakeluitgang 3

(153 nn

Menupunt	Instelling Betekenis
153	Zie instelling voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 4

(154 nn

Menupunt	Instelling Betekenis
154	Zie instelling voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 5

(155 nn

Menupunt	Instelling Betekenis
155	Zie instelling voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 6

(156 nn

Menupunt	Instelling Betekenis
156	Zie instelling voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 7

(157 nn

Menupunt	Instelling Betekenis
157	Zie instelling voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 8

(158 nn

Menupunt	Instelling Betekenis
158	Zie instelling voor schakeluitgang 1

Inversie van de aanvullende schakeluitgangen

(159√n

Menupunt	Instelling	Betekenis
159	0	Niet geinverteerd (+ve valt weg)
	1	Geinverteerd (+ve worden aangesloten)

Duur van het actieve impuls 1 2 3 4

(170√n√n√) √ √

Menupunt	Instelling	Betekenis
170	00	stabil
01-12 Daur impuls in seconden

Schakeluitgang actief stabel

(171 √ n √ n √) √ √
Menupunt	Instelling	Betekenis
171	A B C D Schake	uitgang activeren bij een actief bereik

Duur van het uitgeschakelde impuls 1

(172 √ n √ n √) √ √
Menupunt	Instelling	Betekenis
172	00	stabil
01-12 D	uur impuls in seconden

Schakeluitgang uittgeschakeld stabiel

(173 √ n √ n √) √ √
Menupunt	Instelling	Betekenis
173	A B C D Schake	uitgang activeren bij een uitgeschakeld bereik

Schakeluitgang bij vuur

(174 √ n √ n √) √ √
Menupunt	Instelling	Betekenis
174	0	Schakeluitgang
	1	Schakeluitgang

Schakeluitgang bij overval

(175 √ n √ n √)
Menupunt	Instelling	Betekenis
175	0	Schakeluitgang
	1	Schakeluitgang

Laatsteuitgangsettling-tijd

Menupunt	Instelling	Betekenis
182	07	7	seconden
	08	8	s
	09	9	s
	10	10
	11	11
	12	12

Displayregelveranderen(183√

Menupunt	Instelling Betekenis
183	Max. 16 tekens C/D - links / rechts

Vuur signaalgever (184 n

Menupunt	Instelling	Betekenis
184	0	UIT
	1	AAN

Sleutelschakelaar auto reset (185 n

Menupunt	Instelling	Betekenis
185	0	UIT
	1	AAN

Aantal home "beep" oproepen

Menupunt	Instelling	Betekenis
186	Nn 00 – 15

Fast format kanaal 1

Menupunt	Installing	Betekenis
191	00 Niet in gebruik
	01	Vuur vol
	02	Overval volgend
	03	Inbraak volgend
uit	04	Actief/uitgeschakeld volgend
aan	05	Alarm an nuleren alarm
	06	Technisch
	11	Net stori ng volgend
	12	Sabotage
	13	Actief volgend
uit	14	Uitgeschakeld
aan	15	Zone geblokkeerd volgen
	16	Noodoproep
	17	Sleutelkastje
	18	Anti mask
	19	Brandmelder
	20	Comms
en	21	Batterijfout
en	22	Alarmsysteme
den
den	30	Actief impuls
den	31	Actief impuls
	32	Actief impuls
	33	Actief impuls
34 Uitgeschakeld impuls 1
35 Uitgeschakeld impuls 2
36 Uitgeschakeld impuls 3

37 Uitgeschakeld impuls 4

Menupunt	Instelling Betekenis
192	Zie instelling voor kanaal 1

Menupunt	Instelling Betekenis
193	Zie instelling voor kanaal 1

Fast format Kanaal 4 (194 √ nn √
Menupunt	Instelling Betekenis
194	Zie instelling voor kanaal 1

Fast format Kanaal 5 (195 ✔ nn ✔
Menupunt	Instelling Betekenis
195	Zie instelling voor kanaal 1

Menupunt	Instelling Betekenis
196	Zie instelling voor kanaal 1

Menupunt	Instelling Betekenis
197	Zie instelling voor kanaal 1

Menupunt	Instelling Betekenis
198	Zie instelling voor kanaal 1

Weergave zoneweerstand (199 16.3 Instelling in het programmeermen.

000 Landinstallingen

Gebruik deze instelling om de inbraakalarinstallatie met de overeenkomstige landconfiguratie uit te rusten. Bij het laden van de landinstellenen gaan alle voor de gebruiker gedefinieerde instelleningen verloren. Wilt u alleen de taal van de weergave van het bedieningsselement wijzigen, gebruik dan het menupunt 126 (taal).

Vanuit het gebruikersniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 0

2. Voer de programmeercode in: 7890 In het LCD- display staat: INSTALLER MODE

Menupunt	Instelling Betekenis
199	Toetsen 1 + 3 zonekeuze

Forbikobler toegangstijd

Menupunt	Instelling	Betekenis
200	1	Ingangsvertragingsgroep 1
	2	Ingangsvertragingsgroep 2
	3	Ingangsvertragingsgroep 3
	4	Ingangsvertragingsgroep 4

Ingangsvertragingsgroep 1 (201√ n

Menupunt	Instelling	Betekenis
201	1	10	seconden
	2	20	seconden
	3	30	seconden
	4	45	seconden
	5	60	seconden
	6	120	seconden

Ingangsvertragingsgroep 2 (202√ n y
zie 201
Ingangsvertragingsgroep 4 (204√ n y
zie 201

Ingangsvertragingsgroep 3 (203√n√y)

zie 201

1. Voer op het bedieningselement in: 000
2. In het LCD- display staat: 000:Land=DE
3. Voer op het bedieningselement in: 4
4. In het LCD- display staat: 000:COUNTRY NL
5. Voer op het bedieningselement in:
6. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

Met deze instelling heeft u de voorinstellenen voor Nederland verricht. Pas na deze instelling stemmen de gemarkeerde waarden van het programmeeroverzicht met de ingestelde waarden van de inbraakalarinstallatie overeen.

001 - 008 zone-installing

Onder het punt Zone-instelling verricht u zowel de instelling voor de naam van de zone als ook de zone-eigenschap.

Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 001
2. In het LCD- display staat: 001: ZONE 01
3. De cursor knippert onder de eerste letter.
4. Gebruik het toetsenbord om de naam van de zone met maximaal 12 tekens in te voeren.

1. Hieronder wordt als naam van de zone het woord "ENTREE" ingevoerd.

Voer waarvoor op het bedieningselement in:

3 3 3 E C -volgende positie

4 4 4 4 N C - volgende positie -

6 6 6 T

1. Heeft u iets verkeerd getypt, dan kurz u met de Dtoets D de cursor acheteruit bewegen.
2. Een letter of een cijfer wist u door op deze positie met behulp van de 0-toets 0 een spatie te zetten.
3. Heeft u een neue naam van de zone ingevoerd, bevestig dan uw invoer. Voer waarvoor op het bedieningselement in:

Na de invoer van de naam van de zone vindt de invoor van de zone-eigenschap plaats. De desbeteffende zone-eigenschappen worden op de pagina's 19 en 20 in deze handleiding uitgelegd. Ga voor de invoor van de zone-eigenschap als volgt te werk:

1. Gebruik het toetsenbord om de zone-eigenschap in te voeren en druk op:

00	NG – Zone nicht in gebruik
01	OV – Overval
02	BR – Vuur
03	NA – Onmiddelijk
04	24 – 24 uur
05	LD – In-/uitgang
06	IR – Ingang volgend
07	TS – Trillingsmelder
08	TE – Techniekzone
09	KB – Sleutelkastje
10	SD – Brandmelder
11	KM – Sleutelschakelaar impuls
12	KS - Sleutelschakelaar stabel
13	AM - Anti mask
14	FB - Forbikobler

1. Aanvullend op de zone-eigenschap voert u in, voor welk bereik deze zone bewaakt moet worden. De uitleg over de bereiken vindt u op pagina 20 in deze handleiding. Gebruik het toetsbord om het bereik te programmeren en druk op:

E	Deze zone is bewaakt als het bereik A geactiveerd werk. In het LCD- display staat: a
B	Deze zone is bewaakt als het bereik B geactiveerd werk. In het LCD- display staat: b
C	Deze zone is bewaakt als het bereik C geactiveerd werk. In het LCD- display staat: c
d	Deze zone is bewaakt als het bereik D geactiveerd werk. In het LCD- display staat: d

1. Naast de zone-eigenschap en het bereik waarin de zone bewaakt moet worden, is er nog een zoneattribuut. Gebruik het toetsenbord om de zoneattributen te programmeren en druk op:

X1	B - Deurbel De centrale genereert elke keer een signaal op het bedieningselement en de luidspreker als een zone met dit zoneattribuut geactiveerd worden. Dit geldt alleen als de inbraakalarminstallatie uitgeschakeld is. Dit zoneattribuut staat voor zones met de eigenschap Onmiddelijk, In-/uitgang, Ing. volgend en trillingsmelder ter beschikking.
X2	T - Meldertest Zones met dit zoneattribuut zijn in een testfunctie. U gezrukt ze testfunctie als u vankening bent dat een melder een vals alarm zou+kennen activeren. Deze zone gaat in een 14-daagse test. Activeert ze zone binnen deze 14

	dagen, dan worden er geen alarm afgegeven. De melder worden UIT de bewaking genomen en er volgt een melding in het display. Activeert de zone binnen de 14ragen Niet, dan worden de zonetest afgesloten, het zoneattribuut gewist en de zone werkt waar normala. Dit zoneattribuut staat voor zones met de eigenschap Onmiddelijk, Ingang volgend, Techniek en Trillingsmelder ter beschikking.
X3	D - Zonekoppeling Zones met dit zoneattribuut activeren pas een alarm als nog een zone bennen eenijdvenster van 5 minutes activeert of als een zone minimaal 10 secondengeopend is (bjv.: magnetecontacten). Deze functie redueert valsealarmen door afzonderlijke melders tot een minimum, maar kan onder bepaalde omstandigheden ertoe leiden dat een inbraak pas LAST of helemaal Niet herkend worden. Dit zoneattribuut staat voor zones met de eigenschap Onmiddelijk of Ingang volgend ter beschikking.
X4	O - Zoneblokkeringen Zones met dit zoneattribuut kutten door de gebruiker handmatig geblokkeerd en uit de bewakinguitgeschakeld worden.

1. Naast de zone-eigenschappen en zone-attributen kurz u bij sommige zone-eigenschappen nog aanvullende instellingen verrachten. Zo要去 u bij een in-/uitgangszone en de ing. volgend zone de ingangsvertragingstijd vastleggen en bij de zone trillingsmelder de gevoeligkeit ervan. Gebruik het toetsenbord om aanvullende eigenschappen te programmeren en druk op:

X7	Bij zones met de zone-eigenschap in-/uitgang of ing. volgend programmeert u hiermee de overeenkomstige

	ingangsvertragingstijdgroep. Druk verwolgens op de toets: 1 voor de vertragingsgroep 1 2 voor de vertragingsgroep 2 3 voor de vertragingsgroep 3 4 voor de vertragingsgroep 4
X7	Bij zones met de zone-eigenschap trillingsmelder programmeert u hiermee de gevoeligheid. Druk verwolgens op de toets 1-6: 1 ongevoelig 6 gevoelig

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

OPMERKING: De vertragingstijd voor de in-/uitgangszone要去langer zijndan die van de ing.volgend zone. De tijd voor de ingangsvertragingstijdgroep programmeert u in het punt 201 t/m 204.

020 Wijzigen van de programmecode

Voor het wijzigen van de programmeercode, die voor de toegang tot het programmeermenu nodig is. Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 020
2. In het LCD- display staat: 020: CODE
3. De cursor knippert aan het einde van de instelling.
4. Gebruik het toetsenbord om de(APe ueit vier cijfers bestaande programmeercode in te voeren.
5. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
6. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

021 Wijzigen van de zoneafsluiting

Voor het wijzigen van de zoneafsluiting voor de ingangen van de inbraakalarinstallatie. Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 021
2. In het LCD- display staat: 021: CC + A/T
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	CC + A/T Bij deze zoneafsluiting mag er geen waarstand in de alarmzone gezrukt worden. Tijdens het openen van de zone worden er een alarm geactiveerd. Het sabotagecontact van de melder要去 apart op de inbraakalarminstallatie aangesloten worden. Neem de aansluitdiagrammen voor de bedrading met NC + Sabo in acht.
01	FSL 2K2/4K7 Bij deze zoneafsluiting要去 twee waarstanden met verschillende waarden worden gezrukt. Afhankelijkke van welke waarstandswaarde gewijzigd worden, activeert de inbraakalarminstallatie een alarm of sabotage. De sabotage-ingang op de centrale heeft geen functie. Neem de aansluitdiagrammen voor de bedrading met DEOL in acht.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

022 Wijzigen van het volume bij een intern alarm

Voor het wijzigen van de zoneafsuiitig voor de ingangen van de inbraakalarinstallatie. Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 022

2. In het LCD- display staat: 022: D.BeVol=3

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0-9	D.BelVol Vermeld hier, met welt volume het interne alarm via het bedieningselement en de (opt.) aangesloten luidspreker要去 worden afgegeven. Druk op de toets: 0 UIT 1 zacht 9hard

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

025 Intern alarm

Voor het wijzigen van de eigenschap van het interne alarmGaat u als volgt te werk:

1. Voer op het bedieningselement in: 025
2. In het LCD- display staat: 025: LS Tijd
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Int alarm volgt lokaal alarm Het interne alarm volgt de ingevoerde=tijden voor de buitensirene
1	Int. alarm tot uitgeschakeld Het interne alarm loopt tot de alarmcentrale uitgeschakeld werk.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

027 Alarm bij een mistrukte activering

Voor het wijzigen van de eigenschap van het alarm bij een misluktte activering gaat u als volgt te werk:

1. Voer op het bedieningselement in: 027
2. In het LCD- display staat: 027:INTERN
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Het alarm bij een mistrukte activering worden via de interne signaalgever afgegeben.
1	Het alarm bij een mistrukte activering worden bovendien via de buitensirene lokaal afgegeben.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

028 Statusweergave

Voor het wijzigen van de eigenschap van de statusweergave gaat u als volgt te werk:

1. Voer op het bedieningselement in: 028

2. In het LCD- display staat: 028: Status UIT

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	De weergave blijft permanent geactiveerd. Het systeme geeft algijd werk of de alarmcentrale geactiveerd of gedeactiveerd is.
1	De weergave van de toestand van de centrale blijft na invoer van de gebruikerscode 180 seconden geactiveerd, daarna wisselt deze waar aan de datum&rijkweergave.
2	De weergave schakelt 30 seconden na elke gebeurtenis wij terug maar de datum&rijkweergave. Let erop dat ook de LED'saar 30 seconden branden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

029 Toegangsalarmvertraging

Voor het wijzigen van de eigenschap van de toegangsalarmvertraging gaat u als volgt te werk:

1. Voer op het bedieningselement in: 029
2. In het LCD- display staat: 029: VERtraginUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	De alarmcentrale genereert onmiddelijk een alarm als de gebruiker van de vastgelegde ingangsroute afwijk.
1	De alarmcentrale verlengt de ingangsvertraging met nog.ecs 30 seconden als de gebruiker van de vastgelegde ingangsroute afwijk. Daar bij worden een intern alarm geactiveerd om de gebruiker erop te wijzen dat hij een fout heeft begaan. Wordt de gebruikerscode binnen ingangsvertragingstijd ingevoerd, dan worden een lokaal alarm vermeden en de alarmcentrale gereset.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

030 Stille overval

Voor het wijzigen van de eigenschap van het stille overvalalarm gaat u als volgt te werk:

1. Voer op het bedieningselement in: 030
2. In het LCD- display staat: 030: OV Luid
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	OV Luid Bij het activeren van het overvalalarm genereert de alarmcentrale lokaal een alarm.
1	OV Stil

Bij het activeren van het overvalalarm genereert de alarmcentrale lokaal geen alarm. Het alarm worden alleen via relaiscontacten afgegeven en via de opt. kiezer doorgegeven.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

031 Zonesabotage

Voor het wijzigen van de eigenschap van de zonesabotage gaat u als volgt te werk:

1. Voer op het bedieningselement in: 031
2. In het LCD- display staat: 031: EngTmpRstUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Geen programmeerode nodig (UIT) Bij het activeren van een sabotagealarm is de invoer van de gebruikerscode voldoende om de sabotagemelding te bevestigen.
1	Programmeerode nodig (AAN) Bij het activeren van een sabotagealarm is na de invoer van de gebruikerscode voor het deactiveren van het alarm nog de invoer van de programmeerode nodig om het sabotagealarm te wissen.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

033 Systemem-reset

Voor het wijzigen van de eigenschap van de systeme resetGaat u als volgt te werk:

1. Voer op het bedieningselement in: 033
2. In het LCD- display staat: 033: Inst.Rst UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Systeem-reset (UIT)Bij de weergave van een systemdfout is alleen de invoer van een gebruikerscode nodig om de melding te bevestigen.
1	Systeem-reset (AAN)Bij de weergave van een systemdfout is de invoer van een programmeercode nodig om de melding te bevestigen.

Let a.u.b. op het volgende:
Bepaalde gebeurtenissen vereisen alsijd de invoer van een programmeercode. Dit zich:
Uitval of storing op een bedieningselement
Uitval van de 12V voedingszekering
Lage accu in de centrale

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

034 Overval-reset

Voor het wijzigen van de eigenschap van de overval-reset gaat u als volgt te werk:

1. Voer op het bedieningselement in: 034
2. In het LCD- display staat: 034: OV Gebr RST
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	OV Gebr RST Om een overvalalarm te resetten, is alleen de invoer van een geldige gebruikerscode nodig.

1	OV Inst RST Om een overvalalarm te resetten, is na de invoer van een geldige gebruikerscode voor het deactiveren van het alarm nog de invoer van een programmeercode nodig om het overvalalarm te wissen.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

035 Eerste-alarmreactie

Voor het wijzigen van de eigenschap van de eerstealarmreactie gaat u als volgt te werk:

1. Voer op het bedieningselement in: 035
2. In het LCD- display staat: 035: Lock-outAAN.
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Eerste melder uitschakelen, Lock-outAAN Na afloop van de alarmtijd (alarmtijd van de lokale alarmering van de buitensirene) worden de alarmcentrale waar geactiveerd. De zone die het alarm heeft geactiveerd, worden nicht meer bewaakt.
1	Eerste melder bewaken, Her-in Na afloop van de alarmtijd (alarmtijd van de lokale alarmering van de buitensirene) worden de alarmcentrale waar geactiveerd. De zone die het alarmশ tegeactiveerd, worden ook waar bewaakt.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

036 Alarm afbreken

Gebruikers zetten soms een vals alarm in werkung. Voor het wijzigen van de eigenschap van het interne alarm gaat u als volgt te werk:

1. Voer op het bedieningselement in: 036
2. In het LCD- display staat: 036: Afbr UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Afbr UIT Het afbreken door de gebruiker is nicht toegestaan.
1	Afbr AAN Gebruikersmight een alarm afbreken.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

Voor het wijzigen van deze eigenschap gaat u als volgt te werk:

1. Voer op het bedieningselement in: 037
2. In het LCD- display staat: 037: Dag Sab UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Dag Sab UIT Bij een sabotage in de toestand “niet op scherp” van de centrale geeft deze alleen een intern alarm af
1	Dag Sab AAN Bij een sabotage in de toestand ‘niet op scherp’ van de centrale geeft deze een intern alarm en meldt de sabotage aan de centrale.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:

1. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

038 Systemsabotage-reset

Voor het wijzigen van de eigenschap van de systeemsabotage-reset gaat u als volgt te werk:

1. Voer op het bedieningselement in: 038
2. In het LCD- display staat: 038: EngSysTm UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	EngSysTm UIT Bij een systemd Sabotage is het möglich de alarmcentrale door de invoor van de gebruikerscode te resetten.
1	EngSysTm AAN Bij een systemd Sabotage is het alleen door de invoor van de bouwercode möglich de alarmcentrale te resetten.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

039 Uitgangsmodus voor geheel op scherp (A)

Voor het wijzigen van de eigenschap van deuitgangsmodus voor geheel op scherpGaat u als volgt tewerk:

1. Voer op het bedieningselement in: 039
2. In het LCD- display staat: 039: A = Tijdsbep
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	A=Tijdsbep. Na het activeren van de alarmcentrale begint de geprogrammeerdeuitgangsvertragingstijd te lopen. Naafloop van de vertragingstijd worden dealarmcentrale geactiveerd. Mochten er

	op ditijdstip zones geopend zijn, dan worden er een alarm afgegeben.
1	A=Afbreken Na het activeren van de alarmcentrale begint de uitgangsvertragingstijd te lopen. De vertragingstijd loopt zo lang, tot een met een bedieningselement verbonden toets bediend worden, die de uitgangsvertragingstijd handmatig.beeindigd. De uitgangsvertraging worden zeven seconden na indrukken van de toets beeindigd.
2	A=Lst. Deur Na het activeren van de alarmcentrale begint de uitgangsvertragingstijd te lopen. De vertragingstijd loopt zo lang, tot een zone met de zone-eigenschap in-/uitgang gesloten werden. De uitgangsvertraging worden zeven seconden na indrukken van de toets beeindigd.
3	A=Schakel. E Na het activeren van de alarmcentrale begint de vertragingstijd te lopen. De vertragingstijd loopt zo lang, tot een zone met de eigenschap in-/uitgang gesloten werden en er bovendien na het sluiten van de zone een contact dat met het bedieningselement verbonden is, geopend worden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

040 Systeme auto op scherp

Voor het wijzigen van de eigenschap van de systeem auto op scherpGaat u als volgt te werk:

1. Voer op het bedieningselement in: 040
2. In het LCD- display staat: 040: Her-in=Altyd
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Her-in=Nooit Na het activeren van het alarm loopt het alarm tot aan de ingestelde alarmtijd van de buitensignaalgever. Mocht nog een melder na afloop van de ingestelde alarmtijd nog een alarm van de alarmcentrale melden, dan worden echter Niet waar opnieuw een alarm geactiveerd.
1-4	Her-in=1 / 2 / 3 / Altyd Na het activeren van het alarm loopt het alarm tot aan de ingestelde alarmtijd van de buitensignaalgever. Alaar gelang de ingevoerde waarde worden de centrale één, twee, drie ker of altijd geactiveerd. Mocht er opnieuw een alarmelding optreden, dan worden er werkelijk alarm geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

041 Sirenevertraging

Voor het wijzigen van de eigenschap van de sirenevertraging gaat u als volgt te werk:

1. Voer op het bedieningselement in: 041
2. In het LCD- display staat: 041: SirVertr 0
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	Sir. Vertr 0 Na het activeren van het alarm worden de

	lokale alarmering[zonder vertraging gestart.
2	Sir.Vertr 1,5 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 1,5 minuten geactiveerd.
3	Sir.Vertr 3 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 3 minuten geactiveerd.
4	Sir.Vertr 10 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 10 minuten geactiveerd.
5	Sir.Vertr 15 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 15 minuten geactiveerd.
6	Sir.Vertr 20 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 20 minuten geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

042 Sireneduur

Voor het wijzigen van de eigenschap van de systeem auto op scherpGaat u als volgt te werk:

1. Voer op het bedieningselement in: 042
2. In het LCD- display staat: 042: SirTijd =3
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	SirTijd =1,5 Na deALARming wordt de lokale alarmering 1,5 minuten geactiveerd.
2	SirTijd =3 Na deALARming wordt de lokale alarmering 3 minuten geactiveerd.
3	SirTijd =5 Na deALARming wordt de lokale alarmering 5 minuten geactiveerd.
4	SirTijd =10 Na deALARming wordt de lokale alarmering 10 minuten geactiveerd.
5	SirTijd =15 Na deALARming wordt de lokale alarmering 15 minuten geactiveerd.
6	SirTijd =20 Na deALARming wordt de lokale alarmering 20 minuten geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

044 Uitgangsvertragingstijd A

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij geheel op scherp A gaat u als volqt te werk:

1. Voer op het bedieningselement in: 044
2. In het LCD- display staat: 044: Uitlp.A=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	Uitlp.A=10 Uitgangsvertragingstijd voor geheel op scherp 10 seconden.
2	Uitlp.A=20 Uitgangsvertragingstijd voor geheel op scherp 20 seconden.
3	Uitlp.A=30 Uitgangsvertragingstijd voor geheel op scherp 30 seconden.
4	Uitlp.A=45 Uitgangsvertragingstijd voor geheel op scherp 45 seconden.
5	Uitlp.A=60 Uitgangsvertragingstijd voor geheel op scherp 60 seconden.

6	Uitlp. A=120 Uitgangsvertragingsstijd voor geheel op scherp 120 seconden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

045 In-/uitgangsvertragingssignaal volume

Voor het wijzigen van de eigenschap van het volume van het in-/uitgangsvertragingssigmaal gaat u als volgt te werk:

1. Voer op het bedieningselement in: 045
2. In het LCD- display staat: 045: I/U VOL=5
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	I/U VOL=UIT In-/uitgangsvertragingsignaal uit.
1-9	I/U VOL=1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 In-/uitgangsvertragingsignaal zacht (19 tot hard (9)

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

046 Sabotagealarm

Voor het wijzigen van de eigenschap van het sabotagealarm met gedeactiveerde alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 046
2. In het LCD- display staat: 046: Intern
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Intern, Bij sabotagealarm in de gedeactiveerde

	toestand van de alarmcentrale worden alleen een intern alarm geactiveerd.
1	Codebd Bij sabotagealarm in gedexeactiveerde toestand van de alarmcentrale worden het B-element geactiveerd.
2	Int+RKP Bij sabotagealarm in gedexeactiveerde toestand van de alarmcentrale worden het B-element en het interne alarm geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

051 Datum enijd

Voor het wijzigen van de datum en deijd gaat u als volgt te werk:

1. Voer op het bedieningselement in: 051
2. In het LCD- display staat bijv.: 051: D03 M02 J05
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en voer de dag in:
4. Bevestig uw invoer met
5. Voer met behulp van het toetsenbord de maand in. (januari t/m september = 01 t/m 09)
6. Bevestig uw invoer met
7. Voer met behulp van het toetsenbord het�<|im_start|>
8. Bevestig uw invoer met
9. De weergave wisselt, voert u nu met behulp van het toetsenbord het uur in.
10. Bevestig uw invoer met
11. Voer met behulp van het toetsenbord de minuut in.

12. Bevestig uw invoer met

13. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

052 Sabotage blokkeren

Voor het wijzigen van de eigenschap van de sabotage gaat u als volgt te werk:

1. Voer op het bedieningselement in: 052
2. In het LCD- display staat: 052: Overbr Alarm
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Overbr Alarm Het is alleen möglich afzonderlijke zones te blokkeren, een sabotagezone of een sabotagealarm kan nicht geblokkeerd worden.
1	Overbr Al+Ta Het is möglich afzonderlijke zones en ook sabotagezones of een sabotagealarm uit de bewaking te blokkeren.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

053 Afbreken - reset

Voor het wijzigen van de eigenschap afbreken reset, gaat u als volqt te werk:

1. Voer op het bedieningselement in: 053
2. In het LCD- display staat: 053: Afbr.=Syst.
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Afrbr.=Syst. De reset na een afgebrozen alarm vindtplaats zoals in functie 33 ingesteld.
1	Afrbr.=Gebr Na een afgebrozen alarm mag de

gebruiker de reset uitvoeren.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

060 Gedrag I/U bij intern op scherp (B)

Voor het wijzigen van de eigenschap van de in-/uitgangszone bij intern op scherp (B) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 060
2. In het LCD- display staat: 060: B=LD =LD
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	LD = LD Een als in-/uitgang geprogrammeerde zone heeft deze eigenschap ook bij interne activering en start daardoor de ingangsvertragingstijd bij het activeren van de zone en bij een actieve interne activering.
1	LD = NA Een als In-/uitgang geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activering aan Onmiddelijk en geeft een alarm bij het activeren van de zone en bij een actieve interne activering af.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

061 Gedrag ing. volg. bij intern op scherp (B)

Voor het wijzigen van de zone-eigenschap bij intern op scherp (B)Gaat u als volgt te werk:

1. Voer op het bedieningselement in: 061

2. In het LCD- display staat: 061: B = IR = IR

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	IR = IR Een als ingang volgend geprogrammeerde zone heeft deze eigenschap ook bij een interne activering en maakt het betreden van deze zones möglichk terwijl de ingangsvertraging loopt.
1	IR = LD Een als Ingang volgend geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activeringaar In-/uitgang en start de vertragingstijd bij het activeren van de zone en bij een actieve interne activering.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

062 Gedrag uitgangsmodus intern op scherp (B)

Voor het wijzigen van de eigenschap van deuitgangsmodus bij intern op scherp (B) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 062
2. In het LCD- display staat: 062: B=LEISE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	B=A+Lagetoon Het akoestische signaal:tijdens de uitgangsvertragingstijd worden met half volume afgegeben.
1	B=Direct Bij een interne activering worden de alarmcentrale onmiddelijk, d.w.z. zicher vertragingstijd intern geactiveerd.
2	B=Stil Er worden geen akoestisch signaal:tijdens de uitgangsvertragingstijd afgegeben. Na het verstreijken van de vertragingstijd geeft de centrale een kort signaal af.
3	B=A De uitgangsmodus voor intern op scherp B is net als de uitgangsmodus voor geheel op scherp A

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

063 Alarmgedrag bij intern op scherp (B)

Voor het wijzigen van het alarmgedrag bij intern op scherp (B)Gaat u als volgt te werk:

1. Voer op het bedieningselement in: 063

2. In het LCD- display staat: 063: B = B-TEIL

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

4. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

0	Codebd Alleen de bediendelen worden geactiveerd.
1	Intern Bij alarm worden de bediendelen en het interne alarm geactiveerd.
2	Lokaal Bij alarm worden de bediendelen, het interne alarm en de buitensirene geactiveerd.
3	Voll. Bij alarm worden naast de bediendelen en de interne signalering ook de buitensirene en de uitgangen geactiveerd

065 Uitgangsvertragingstijd intern B

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij intern op scherp B gaat u als volgt te werk:

1. Voer op het bedieningselement in: 065
2. In het LCD- display staat: 065: UItloopB=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	UitloopB=10 Uitgangsvertragingstijd voor intern op scherp B 10 seconden.
2	UitloopB=20 Uitgangsvertragingstijd voor intern op scherp B 20 seconden.
3	UitloopB=30 Uitgangsvertragingstijd voor intern op scherp B 30 seconden.
4	UitloopB=45 Uitgangsvertragingstijd voor intern op scherp B 45 seconden.
5	UitloopB=60 Uitgangsvertragingstijd voor intern op scherp B 60 seconden.
6	UitloopB=120 Uitgangsvertragingstijd voor intern op scherp B 120 seconden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

070 Gedrag I/U bij intern op scherp (C)

Voor het wijzigen van de zone-eigenschap van de in/uitgangszone bij intern op scherp (C) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 070
2. In het LCD- display staat: 070: C=LD =LD
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	LD = LD Een als in-/uitgang geprogrammeerde zone heeft deze eigenschap ook bij interne activering en start daardoor de ingangsvertragingstijd bij het activeren van de zone en bij een actieve interne activering.
1	LD = NA Een als In-/uitgang geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activering aan Onmiddelijk en geeft een alarm bij het activeren van de zone en bij een actieve interne activering af.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

071 Gedrag ing. volg. bij intern op scherp (C)

Voor het wijzigen van de zone-eigenschap van de ingang volgend zone bij intern op scherp (C) staat u als volgt te werk:

1. Voer op het bedieningselement in: 071
2. In het LCD- display staat: 071: C=IR =IR
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	EF = EF Een als ingang volgend geprogrammeerde zone heeft deze eigenschap ook bij een interne activering en maakt het betreden van deze zones möglichk terwijl de ingangsvertraging loopt.
1	IR = LD Een als Ingang volgend geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activeringaar In-/uitgang en start de vertragingstijd bij het activeren van de zone en bij een actieve interne activering.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

072 Gedrag uitgangsmodus intern (C)

Voor het wijzigen van de eigenschap van deuitgangsmodus bij interne activering (C) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 072
2. In het LCD- display staat: 072: C=LEISE

1. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	C=A+Lagetoon Het akoestische signalaalijdens de uitgangsvertragingstijd worden met half volume afgegeben.
1	C=Direct Bij een interne activering worden de alarmcentrale onmiddelijk, d.w.z.+zonder vertragingstijd intern geactiveerd.
2	C=Stil Er worden geen akoestisch signalaalijdens de uitgangsvertragingstijd afgegeben. Na het verstreijken van de vertragingstijd geeft de centrale een kort signaal af.
3	C=A De uitgangsmodus voor intern op scherp B is net als de uitgangsmodus voor geheel op scherp A

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

073 Alarmgedrag bij intern (C)

Voor het wijzigen van het alarmgedrag bij interne activering (C)Gaat u als volgt te werk:

1. Voer op het bedieningselement in: 073
2. In het LCD- display staat: 073: C = BT/INT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	C=Codebd Alleen de bedieningselementen worden geactiveerd.
1	D=Intern Bij alarm worden de bedieningselementen en het interne alarm geactiveerd.

2	C=Lokaal Bij alarm worden de bedieningselementen, het interne alarm en de buitensirene geactiveerd.
3	C=Voll Bij alarm worden naast de bedieningselementen en de interne signalerung ook de buitensirene en de uitgangen geactiveerd.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

075 Uitgangsvertragingstijd intern C

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij intern op scherp C gaat u als volgt te werk:

1. Voer op het bedieningselement in: 075
2. In het LCD- display staat: 075: UitloopC=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	UitloopC=10 Uitgangsvertragingstijd voor intern op scherp C 10 seconden.
2	UitloopC=20 Uitgangsvertragingstijd voor intern op scherp C 20 seconden.
3	UitloopC=30 Uitgangsvertragingstijd voor intern op scherp C 30 seconden.
4	UitloopC=45 Uitgangsvertragingstijd voor intern op scherp C 45 seconden.
5	UitloopC=60 Uitgangsvertragingstijd voor intern op scherp C 60 seconden.
6	UitloopC=120 Uitgangsvertragingstijd voor intern op scherp C 120 seconden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

076 Gedrag uitgangsmodus intern (D)

Voor het wijzigen van de eigenschap van deuitgangsmodus bij interne activering (D) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 076
2. In het LCD- display staat: 076; D=LEISE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	D=A+Lagetoon Het akoestische signaal tijdens de uitgangsvertragingstijd worden met half volume afgegeben.
1	D=Directf Bij een interne activering worden de alarmcentrale onmiddelijk, d.w.z.+zonder vertragingstijd intern geactiveerd.
2	D=Stil Er worden geen akoestisch signaal tijdens de uitgangsvertragingstijd afgegeben. Na het verstreijken van de vertragingstijd gezeft de centrale een kort signaal af.
3	D=A De uitgangsmodus voor intern op scherp B is net als de uitgangsmodus voor geheel op scherp A

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

077 Alarmgedrag bij intern (D)

Voor het wijzigen van het alarmgedrag bij interne activering (D) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 077

2. In het LCD- display staat: 077: D = BT/INT

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	D=Codebd Alleen de bedieningselementen worden geactiveerd.
1	D=Intern Bij alarm worden de bedieningselementen en het interne alarm geactiveerd.
2	D=Lokaal Bij alarm worden de bedieningselementen, het interne alarm en de buitensirene geactiveerd.
3	D=Voll. Bij alarm worden naast de bedieningselementen en de interne signalering ook de buitensirene en de uitgangen geactiveerd.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

079 Uitgangsvertragingstijd intern D

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij intern op scherp D gaat u als volqt te werk:

1. Voer op het bedieningselement in: 079
2. In het LCD- display staat: 079: UitloopD=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	UitloopD=10 Uitgangsvertragingstijd voor Intern op scherp D 10 seconden.
2	UitloopD=20 Uitgangsvertragingstijd voor Intern op scherp D 20 seconden.
3	UitloopD=30 Uitgangsvertragingstijd voor Intern op scherp D 30 seconden.
4	UitloopD=45 Uitgangsvertragingstijd voor Intern op scherp D 45 seconden.
5	UitloopD=60 Uitgangsvertragingstijd voor Intern op scherp D 60 seconden.
6	UitloopD=120 Uitgangsvertragingstijd voor Intern op scherp D 120 seconden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

081 Transistoruitgang OP1

Voor het wijzigen van het gedrag van de transistoruitgang OP1 op de printplaat van de alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 081
2. In het LCD- display staat: 081: SIRENE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	Sirene Deze uitgang worden bij een lokaal en extern alarm geactiveerd. Deinstellenen voor de sirenevertraging en de sireneduur stelt u in het menu 41 of 42 in.
01	I/U volgend Deze uitgang worden geactiveerd als de in- of uitgangsvertraging actief is. Let er a.u.b. op dat deze uitgang Niet geactiveerd worden als de uitgangsmodus intern op Stil of Onmiddelijk geprogrammeerd werk.
02	Aan LED Deze uitgang worden geactiveerd als de alarmcentrale compleet of intern geactiveerd is.
03	PIR geh. Deze uitgang worden geactiveerd als de alarmcentrale compleet of intern geactiveerd worden. Bovendien worden de uitgang geactiveerd als de alarmcentrale gereeset worden of een looptest gestart werk.
04	Trilsensor Deze uitgang worden aan het begin van de uitgangsvertraging voor 5 seconden geactiveerd.
05	Looptest Deze uitgang wordenijdens de gebruiker- en programmeur-looptest geactiveerd. De uitgang worden met de looptest-ingang van de bewegingsmelder verbonden.
06	Gereed LED Deze uitgang worden geactiveerd als de alarmcentrale gereed is voor het complet of intern activeren. De alarmcentrale is gereed, ook als de zones met de eigenschappen in-/uitgang of ingang volgend geopend+zijn.
07	24uur alrm
	Deze zone wordt geactiveerd als een zone een alarm activeert waarvan de zone-eigenschap 24 uur is. De uitgang wordt gedexeactiveerd als de alarmcentrale gedexeactiveerd worden.
08	Flitser Deze uitgang wordt geactiveerd als een lokaal of extern alarm geactiveerd worden. De uitgang blijt actief tot de alarmcentrale gedexeactiveerd worden.
09	Brand Reset Deze uitgang wordt gebruikt om rookmolders te resetten. Deze uitgang wordt na elk deactiveren en resetten van de alarmcentrale na een alarm minimaal 3 seconden geactiveerd.
10	Sirene test Deze uitgang na het programmeren geactiveerd en tijdens het uitvoeren van de sirenetest (opdracht 91 in het programmeermenu) gedexeactiveerd.
11	Flitser Set Deze uitgang wordt 10 seconden geactiveerd, nadat de alarmcentrale geactiveerd werk en de alarmcentrale actief is. De uitgang kan gebruikt worden om een bevestiging van actief af te gehen.
12	Aan UG1 Deze uitgang wordt voor een instelbareperiode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) geactiveerd werk (opdracht 171).
13	Uit UG1 Deze uitgang wordt voor een instelbareperiode (opdracht 172) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) gedexeactiveerd werk (opdracht 171).
14	Bevestig Deze uitgang is actief tijdens een bevestigd alarm.

15	Aan Comp1 Deze uitgang is 10 seconden actief nadat het systeme op scherp geschakeld werk.
16	Uit Comp1 Deze uitgang is 10 seconden actief nadat het systeme op Niet-op-scherp geschakeld werk of na een alarm op Niet-op-scherp geschakeld werk.
17	Systeem Alar Deze uitgang is actief als de centrale een alarm geconstasteerd heeft.
26	Aan UG1 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) geactiveerd werk (opdracht 171).
27	Aan UG2 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) geactiveerd werk (opdracht 171).
28	Aan UG3 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) geactiveerd werk (opdracht 171).
29	Aan UG4 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) geactiveerd werk (opdracht 171). De uitgang worden ook geactiveerd als een vuur- of overvalalarm werk geactiveerd.

30	Uit UG1 Deze uitgang worden voor een instelbare periode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) gedeactiveerd werk (opdracht 171).
31	Uit UG2 Deze uitgang worden voor een instelbare periode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) gedeactiveerd werk (opdracht 171).
32	Uit UG3 Deze uitgang worden voor een instelbare periode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) gedeactiveerd werk (opdracht 171).
33	Uit UG4 Deze uitgang worden voor een instelbare periode (opdracht 170) geactiveerd als de centrale compleet (A) of intern (B), (C) of (D) gedeactiveerd werk (opdracht 171).
34	Brand Deze uitgang worden geactiveerd als een vuuralarm werk geactiveerd. De uitgang blijft zo lang actief tot het alarm gedeactiveerd werk.
35	OV Deze uitgang worden geactiveerd als een vuuralarm werk geactiveerd. De uitgang blijft zo lang actief tot het alarm gedeactiveerd werk.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

082 Transistoruitgang OP2

Voor het wijzigen van het gedrag van de transitoruitgang OP2 op de printplaat van de alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 082
2. In het LCD- display staat: 082: Flitser
3. Gebruik het toetsenbord om uit de hierboven beschreiben punten te kiezen en voer de functie overeenkomstig in:

083 Transistoruitgang OP3

Voor het wijzigen van het gedrag van de transitoruitgang OP3 op de printplaat van de alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 083
2. In het LCD- display staat: 083: Flitser
3. Gebruik het toetsenbord om uit de hierboven beschreiben punten te kiezen en voer de functie overeenkomstig in:

085 Inbraakuitgang

Voor het wijzigen van het gedrag van de transistoruitgang bij inbraakalarm gaat u als volgt te werk:

1. Voer op het bedieningselement in: 085
2. In het LCD- display staat: 085: Inbr=Contin.
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	Contin. De uitgang blijt geactiveerd tot de gebruiker of programmeur de alarmcentrale reset.
01	Her-in De uitgang worden na het verstreijken van de ingestelde siren eduur gereset. Deze kan bij een herhaald alarm waar geactiveerd worden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

086 Aanvullend ingangsvertraging

Voor het wijzigen van het gedrag van dearend van de ingangsvertragingGaatualsvolgtweerk:

1. Voer op het bedieningselement in: 086
2. In het LCD- display staat: 086:2e Kans UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	UIT Na het verstreijken van de ingangsvertragingstijd worden er een extern alarm geactiveerd.
1	AAN Na het verstreijken van de vertragingstijd worden er een intern alarm geactiveerd. De gebruiker heeft nu nog.ecs 30 seconden tijd om+zijn gebruikerscode in te voeren en de alarmcentrale te deactiveren.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

087 Bedieningseinlementalarm

Voor het wijzigen van de eigenschap van de aangesloten bedieningselementen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 087
2. In het LCD- display staat: 087:2 Toets UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	UIT Is de functie gedeactiveerd, dan kan er geen alarm via het bedieningselement worden afgegeven.

1	AAN Is de functie geactiveerd, dan kan er geen alarm via het bedieningselement worden afgegeven. Voor het activeren van een alarm drukt u op de toetsen: 1 & 3 voor overval 4 & 6 voor med.oodroep 7 & 9 voor vuuralarm Nadere informatie waarover vindt u in de gebruiksaanwijzing van dit product.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

090-097 Testfungtie zie 16.6

098 Fabrieksinstellingen herstellen

Om de fabrieksinstellungen weer te herstellen, gaat u als volgt te werk:

1. U moet zich in de programmeermodus bevinden.
2. Voer op het bedieningselement in: 098
3. In het LCD- display staat: 098: Stdrd Waarde
4. Voer op het bedieningselement in: 1
5. Voor het weeer herstellen van de fabrieksinstelingen drukt u op de toets:
6. Voor het annuleren drukt u op de toets: X
7. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

099Programmeermodus verlaten

Om de programmeermodus te verlaten, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 099

1. In het LCD- display staat: 099: Uit Prog?
2. Voer op het bedieningselement in:
3. Het bedieningeselement toont: Controle
4. Als er geen storing opttreedt en zones met de eigenschap 24 uur, vuur, overval of techniek geopend gesloten zich, worden het programmeermenu verlaten.
5. Treedt er een storing op, dan geeft de alarmcentrale deze aan. Verhelp de storing en voer de stappen 1-4 opnieuw UIT.

126 Taal instellen

Om de taalinstelling voor de weergave in het bedieningselement te wijzigen, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 126
2. In het LCD- display staat: 126:Lang=Nederl
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	ENGL.
01	ITAL.
02	SPAN.
03	PORT.
04	NED.
05	FRAN.
06	DUIT.
07	NOORW.
08	ZWEE.
09	DEEN.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont
3. PROGRAMMEER MODE.

128 External alarm

Via de draadloze uitbreiding zijn alle draadloze melders bewaakt. Als een draadloze zone langer dan 2aar nicht met de draadloze uitbreiding gecommuniceerd heeft, dan

meldt deze een bewakingsfout. De extern-alarm-functie beschrijft, hoe de centrale op deze fouit reageert. Voor het wijzigen van de instelleningen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 128
2. In het LCD- display staat: 128:Voll Alarm
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Voll Alarm Sirene + centrale-oproep
1	LokaalAlarm Intern, extern + signaal van het bedieningselement
2	Alleen Keypa
3	Alleen Com, geen sirenes
4	Blokker ann Centrale kan nicht op scherp geschakeld worden, tot de melder met een foureageert

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

129 Extern deactiveren

Voor het wijzigen van de instellenen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 129
2. In het LCD- display staat: 129:ExtUnset UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	ExtUnset UIT De gebruiker要去 eerst de toegangszone betreden en zodoende de toegangsstijd starten, voordat hij met de afstandsbediening op Niet-op-scherp kan schakelen.
1	ExtUnset AAN De gebruiker kan de centrale op nicht-

op-scherp schakelen, zonder de toegangszone te betreden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

151 Aanvullende uitgangen

Via de bijgevoegde kabel of met behulp van de optionele relaisprintplaat beschikt u over nog eens ache tansistoruitgangen. Om de instelling van de uitgang 1 te wijzigen, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 151
2. In het LCD- display staat: 151:Brand
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	Niet Gbr
01	Brand
02	OV
03	Inbr
04	In/Ut
05	Afbr
06	Technisch
11	220 Ft
12	Sab Alarm
13	Uit
14	Aan
15	Zn Overbr
16	Medisch
17	Key Box
18	AntiMAsk
19	Rook Det
20	Comms ACK
21	Batt Fout
22	Systeem Alar
30	Aan UG1
31	Aan UG 2
32	Aan UG 3
33	Aan UG 4

34	Uit UG1
35	Uit UG2
36	Uit UG3
37	Uit UG4

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

152 Aanvullende uitgangen

Aanvullendeuitgang2

153 Aanvullende uitgangen

Aanvullendeuitgang3

154 Aanvullende uitgangen

Aanvullendeuitgang4

155 Aanvullende uitgangen

Aanvullendeuitgang5

156 Aanvullende uitgangen

Aanvullendeuitgang6

157 Aanvullende uitgangen

Aanvullendeuitgang7

158 Aanvullende uitgangen

Aanvullendeuitgang8

159 Aanvullende uitgangen inverteren

Het is möglichk de aanvullende transistoruitgangen voor verschillende toepassening ook te inverteren. In geinverteerde toestand worden de spanning van +12V in de actieve toestand aangesloten, bijv.: voor het aansturen van een visueel signal.

1. Voer op het bedieningselement in: 159
2. In het LCD- display staat: 159: INVComOutUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	UIT
	+12V spanning worden voor het activeren van de uitgang verwijderd. In gedeactiveerde toestand is de uitgang op + 12V geregeld.
01	AAN +12V spanning worden voor het activeren van de uitgang aangesloten. In gedeactiveerde toestand is de uitgang op massa geregeld.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

170 Prog. van de impulsuitgangen (tijd actief)

De als uittgangstype geprogrammeerde uittgangen Actief 1-4 worden met een impuls gedurende een vooraf gedefinieree或多 het activeren van de centrale en bij vuur- of overvalalarm aangestuurd. Leg eerst de tijd vast waarbinnen deze uittgangen actief要去en zichn.

1. Voer op het bedieningselement in: 170
2. In het LCD- display staat: 170: Aan UG1 01
3. Gebruik het toetsenbord om de duur in te voeren. Mogelijkke waarden zijn 00 voor stabel en een duur:tussen 00 en 12 seconden.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 170: Aan UG2 01
6. Gebruik het toetsbord om op bezelfde manier de impulstijd 2 in te voeren.
7. Ga door tot alle tijden ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

171 Prog. van de impulsuitgangen (niveau actief)

Leg vast wanner de uitgangen geactiveerd moeten worden door te bepalen bij welke manier van (de-) activeren (A, B, C, D) de uitgangen actief moeten schakelen.

1. Voer op het bedieningselement in: 171
2. In het LCD- display staat: 171: Aan UG1 ABCD
3. Gebruik het toetsenbord om het activeringsniveau in te voeren. A = geheel actief, B, C en D voor intern actief B, C of D.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 170: Aan UG2 ABCD
6. Gebruik het toetsbord om opdezelfde manier het activeringsniveau 2 in te voeren.
7. Ga door tot alle niveaus ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

172 Prog. van de impulsuitgangen (tijduitgeschakeld)

De als uitgangstype geprogrammeerde uitgangen Uitgeschakeld 1-4 worden met een impuls voor de vooraf gedefinieree划定 het deactiveren van de centrale aangestuurd. Leg eerst de tijd vast waarbinnen deze uitgangen actief要去en zich.

1. Voer op het bedieningselement in: 172
2. In het LCD- display staat: 172: Uit UG1 01
3. Gebruik het toetsenbord om de duur in te voeren. Mogelijkke waarden zijn 00 voor stabel en een duur:tussen 00 en 12 seconden.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 172: Uit UG2 01
6. Gebruik het toetsenbord om opdezelfde manier de impulstijd 2 in te voeren.

1. Ga door tot alle tijden ingevoerd zichn.
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

173 Prog. van de impulsuitgangen (niveauuitgeschakeld)

Leg vast wanner de uitgangen geactiveerd要去en worden door te bepalen bij welke manier van (de-) activeren (A, B, C, D) de uitgangen actief要去en schakelen.

1. Voer op het bedieningselement in: 173
2. In het LCD- display staat: 173: Uit UG1 ABCD
3. Gebruik het toetsenbord om het activeringsniveau in te voeren. A = geheel actief, B, C en D voor intern actief B, C of D.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 173: Uit UG2 ABCD
6. Gebruik het toetsbord om opdezelfde manier het activeringsniveau 2 in te voeren.
7. Ga door tot alle niveaus ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

174 Prog. van de impulsuitgangen (vuuroptie)

Leg vast of de uitgangen ook aanvullend bij vuuralarm geactiveerd moeten worden door de optie Vuur op AAN te zetten. Let op: Alleen uitgangen die bij het deactiveren van de centrale geactiveerd worden, hunnen aanvullend ook bij vuur geactiveerd worden.

1. Voer op het bedieningselement in: 174
2. In het LCD- display staat: 174: Brand 1 AAN
3. Gebruik het toetsenbord om te bepalen: 00=UIT 01=AAN
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 174: Brand 2 AAN
6. Gebruik het toetsbord om op bezelfde manier de optie Vuur 2 in te voeren.
7. Ga door tot alle uitgangen ingevoerd zichn.

1. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

175 Prog. van de impulsuitgangen (overvaloptie)

Leg vast of de uitgangen ook aanvullend bij overvalalarm geactiveerd要去en worden door de optie Overval op AAN te zetten. Let op: Alleen uitgangen die bij het deactiveren van de centrale geactiveerd worden,+kunnen aanvullend ook bij overval geactiveerd worden.

1. Voer op het bedieningselement in: 175
2. In het LCD- display staat: 175: OV 1 AAN
3. Gebruik het toetsenbord om te bepalen: 00=UIT 01=AAN
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 175: OV 2 AN
6. Gebruik het toetsbord om opdezelfde manier de optie Vuur 2 in te voeren.
7. Ga door tot alle uitgangen ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

182 Laatste uitgang settling-tijd

Deze tijd staat een vertraging van de alarmmelding bij de melders in het uitgangsbereik. Tijdens dezeijd zijn de sirenes uitzgeschakeld en de centrale negeert de alarmen. Voor het wijzigen van de instellenen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 182
2. In het LCD- display staat: 182:Seteling 07
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

07-12

Setteling 07-12

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

183 Display weergave veranderen

Deze tijdplaatst een vertraging van de alarmmelding bij de melders in het uitgangsbereik. Tijdens dezeijd zijn de sirenes uitgeschakeld en de centrale negeert de alarmen. Voor het wijzigen van de instelleningen staat u als volgt te werk:

1. Voer op het bedieningselement in: 183
2. In het LCD- display staat: 183: 9752
3. Gebruik het toetsbord om de weergave op het display te veranderen. Gebruik het toetsbord zoals bij het gezven van de naam van de zone.
4. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

184 Vuur signaalgever

Voor het wijzigen van de instellingen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 184
2. In het LCD- display staat: 184:PulsBrandUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	PulsBrandUIT Normmaal 2-tonig vuuralarm
1	PulseBrandAAN Zendt een pulssignaal aan als “Sirene” geschakelde uitgangen (81-83=00)

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signalaal "beep" "beep" en toont PROGRAMMEER MODE.

185 Sleuelschakelaar auto reset

Voor het wijzigen van de instellenen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 185
2. In het LCD- display staat: 185:KsAutoRstUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	KsAutoRstUIT De gebruiker要去 geactiveerde zones handmatig terugzetten.
1	KsAutoRstAAN Met de wacht code kann een gebruiker na een alarm de centrale op Niet-op-scherp schaken. Er worden een item in het gebeurtenisgeheugen geplaatst.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signalaal "beep" "beep" en toont PROGRAMMEER MODE.

186 Aantal home "beep" opropen

Voor het wijzigen van de instellingen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 186
2. In het LCD- display staat: 186:HB calls 02
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

01-15

HB calls 01-15 Aantal opropen bij een ingesteld report type home "beep" (opdracht 103=6)

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

201 Prog. ingangsvertragingstijd 1

Leg de ingangsvertragingstijd 1 in seconden vast. Ga waar bij als volgt te werk:

1. Voer op het bedieningselement in: 201
2. In het LCD- display staat: 201: Inloop 1 = 45
3. Gebruik het toetsenbord om de ingangsvertragingstijd in te voeren.
4. Bevestig uw invoer met de toets.
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

202 Prog. ingangsvertragingstijd 2

Leg de ingangsvertragingstijd 2 in seconden vast. Ga waar bij als volgt te werk:

1. Voer op het bedieningselement in: 202
2. In het LCD- display staat: 202: Inloop. 2 = 45
3. Gebruik het toetsenbord om de ingangsvertragingstijd in te voeren.
4. Bevestig uw invoer met de toets.
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

203/204 Prog. ingangsvertragingstijd 3/4

Leg de ingangsvertragingstijd 3/4 in seconden vast. Ga waar bij als volgt te werk:

1. Voer op het bedieningselement in: 203/204
2. In het LCD- display staat: 203/204: Inloop. 3 / 4 = 45
3. Gebruik het toetsenbord om de ingangsvertragingstijd in te voeren.
4. Bevestig uw invoer met de toets.
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

16.4 Testfunctie

090 Gebeurtenisgeugen

De centrale slaat de laatste 250 gebeurtenissen op. Elke gebeurtenis worden met datum en tijd opgeslagen. Het gebeurtenisgeheugen kan via het programmeermenu worden bekeken.

1. Voer op het bedieningselement in: 090
2. Het LCD-display toont dejongste gebeurtenissen als eerste.
3. Om binnen het gebeurtenisgeheugen vooruit enchteruit te bladeren, gezruikt u toets 1 om vooruit te bladeren of toets 3 omchteruit te bladeren.
4. Druk op de toets om tussen de gebeurtenis en datum/tijd te wisselen.
5. Druk op de toets het gebeurtenisgeugen te verlaten.
6. Het gebeurtenisgeheugen kan nicht door de programmeur en Niet door de gebruiker gewist worden.

Vermeldingen in het gebeurtenisgeheugen en hun betekenis:

Vermelding	Betekenis
220 Fout Uitval van de 230VAC spanningsvoeding
220 Hrst 230VAC spanningsvoeding waar hersteld
Alarm Afbr. Alarm handmatig door gebruiker afgebroken
AUX DC Fout 12VDC voeding uitgevallen of AUX zekering defect
AUX DC Fail 12VDC voeding waar hersteld
Hers
Checksum fout	Fout in het geheugen van de alarmcentrale geconstasteerd
Accu Test Fout	Uitval van de accuvoeding of accuzekering defect
Lage Accu Hrst	Accuvoeding weirhersteld
Inbr Znn Alarm	Zone nn heeft een inbraakalarm geactiveerd
Inbr Znn Hrst	Zone nn OK
Standrd geladen	Fabrieksinstellungen werden weirhersteld
EEPROM Fout	Geheugenfout in de alarmcentrale
Brand Znn Alarm	Zone nn heeft een vuuralarm geactiveerd
Brand Znn Hrst	Zone nn werk geset
Brand Reset	Vuuralarm geset
Cnn Toets Alarm	Een gebruiker heeft te vaak geprobeerd+zijn code in het bedieningselement nn in te voeren
Cnn Vermist	Bedieningselement nn uitgevallen
Cnn Herstel	Bedieningselement nn werk waeraangesloten
Cnn Sab.	Bedieningselement nn heeft sabotagealarm geactiveerd
Cnn Herstel	Bedieningselement nn sabotage werk geset
Br Knn Alarm	Op het bedieningselement nn werk vuuralarm geactiveerd
Md Knn Alarm	Op bedieningselement nn werk een med. moodoproep geactiveerd
Sleutel aan Znn	Via de sleutelschakelaar van de zone nn werk de alarmcentrale geactiveerd
Vermelding	Betekenis
Sleutel UIT Znn	Via de sleutelschakelaar van de zone nn werk de alarmcentrale gedeactiveerd
KeyBox Open Znn	De zone nn met de eigenschap sleutelkastje werk gesloten
KeyBox Dicht Znn	De zone nn met de eigenschap sleutelkastje werk geopend
Sab. System	Het dekselcontact van de centrale werk geactiveerd
Herstel Sab. System	Het dekselcontact van de centrale iseer gesloten
Accu vermist	Accuvoeding onderbroken (kabel nicht aangesloten)

Herstel Accu	Accuvoeding weehersteld (kabel aangesloten)
OV Cnn Alarm	BDT nn heeft een overvalalarm geactiveerd
OV Znn Alarm	Zone nn heeft een overvalalarm geactiveerd
OV Znn Hrst	Het overvalalarm van zone nn werd geset
Aan Fout Znn	De alarmcentrale kon Niet geactiveerd worden.ovat de ZN nn geactiveerd was
Brand Al. Znn	Zone nn heeft een vuuralarm geactiveerd
Brand Rst. Znn	Zone nn vuuralarm geset
Zn in test Znn	Zone nn meldertest mistrukt
Herst. Sab. Sirene	Sirenesabotage ward geset
Sab. Sirene	Sirenesabotage geactiveerd
Opnieuw aan	Systeem werd automatisch gereactiveerd
Opstart Syst.	Systeem van spanning voorzien en gestart
Sab. Znn Zone	nn heeft een sabotagealarm geactiveerd
Sab. Znn Hrst	Zone nn sabotagealarm geset
Tech Znn Alarm	Zone nn heeft een technisch alarm geactiveerd
Tech Znn Hrst	Zone nn alarm geset
Tel Lijn Fout	Fout bij de transmissie (niet bij Terxon S)
Tel Lijn Hrst	Fout bij de transmissie geset
Gnn Wijzig Gnn	Gebruiker nn heeft de gebruikerscode van de gebruiker nn gewijzigd
Gnn Verw. Gnn	Gebruiker nn heeft de gebruikerscode van de gebruiker nn gewist
Gnn Uit prog	Gebruiker nn heeft het programmeermenu verlaten
Gnn Aanwezig	Gebruiker nn heeft het programmeermenu betreden
Gnn Systemeum Uit.	Gebruiker nn heeft de alarmcentrale geset

Gnn # Aan Gebruiker nn heeft de alarmcentrale (bereik #) geactiveerd

Gnn # Uit Gebruiker nn heeft de alarmcentrale (bereik #) gedeactiveerd

Gnn Tijd/Datum Gebruiker nn heeft de tijd en de datum gewijzigd

Gnn Znn Ovbr Gebruiker nn heeft de ZN nn uit de bewaking uittgesloten

Gnn Znn N-ovbr Gebruiker nn heeft de ZN nn in de bewaking weer opgenomen

Global Tamper Alleen in geval van zone-eigenschap NC + Sabo: Sabotagelijk (COM A/T) geactiveerd

GI Tamper Tstr Sabotagelijk (COM A/T) wee ter geseset

091 Uitgang 1 testen

De centrale activeert uitgang 1 op de printplaat van de centrale tot deze handmatig weeer beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 091
2. Om de test te beeindigen drukt u op de toets:

092 Uitgang 2 testen

De centrale activeert uitgang 2 op de printplaat van de centrale tot deze handmatig weeer beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 092
2. Om de test te beeindigen drukt u op de toets:

093 Uitgang 3 testen

De centrale activeert uitgang 3 op de printplaat van de centrale tot deze handmatig weeer beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 093
2. Om de test te beeindigen drukt u op de toets:

094 Luidsprekeruitgang testen

De centrale activeert uitgang voor de optioneel aangesloten luidspreker op de printplaat van de centrale

tot deze handmatig waarbeeindigd worden. Om de test te starten, moet u zich in hetprogrammeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 094
2. Om de test te beeindigen drukt u op de toets:

095 Bedieningselementzoemer testen

De centrale activeert de zoemer van de bedieningselementen tot deze handmatig waarbeeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 095
2. Om de test te beeindigen drukt u op de toets:

Werd de looptest geactiveerd, dan is het möglichk alle zones van de alarmcentrale te activeren om hun functie te controeren. Activeer de looptest en activeer acheer elkaar alle zones. Test ook het sabotagecontact. Ga als volgt te werk:

1. Voer op het bedieningselement in: 097
2. In het LCD- display staat: 097: LoopTEST
3. Activeer een zone. De zoemer van het bedieningselement geeft een tweetonig signaal af. Bovendien staat in het LCD- display: A:ZONE nn
4. Heeft u een sabotagealarm geactiveerd, dan toont het bedieningselement via het LDC-display: S:ZONE nn
5. Om de looptest te beeingeden drukt u op de toets:

199 Weerstandswaarde meten

De centrale is in staat, de waarstandswaarden van de afzonderlijke zones te meten en uit te voeren. Zo kan er snuglgeconstasteerd worden of een watstand verkeerd gebruikt werk. Ga als volgt te werk:

1. Voer op het bedieningselement in: 199
2. Het LCD-display toont de waarden.
3. Om van zone waar zone te wisselen, gebruikt u het cijfer 1 en het cijfer 3.

Betekenis van de weergave

Vermelding	Betekenis
NO Geen werkstand gezruikt, zone geopend
2K1	2,2KOhm	weerstand gezruikt
4K7	4,7KOhm	weerstand gezruikt
... overeenkomstige waarde in kohm

991 Softwareversie / zone-modulecontrole

Met behulp van deze functie heeft de bouwer de mogelijkheid, de softwareversie van de centrale af te lezen en te controleren of de centrale gepartitioneerd is.

1. Voer op het bedieningselement in: 991
2. Het LCD-display geeft de softwareversie en de letter p voor een gepartitioneerd systemeer.
3. Druk verwolgens op de toets om de aangesloten uittbreidingsmodule (max. 3) te controlleren.

099 voor het verlaten van het

programmeermenu drukt u op de toets

Voor het verlaten van het programmeermenu gaat u als volgt te werk:

1. Voer op het bedieningselement in: 099
2. Om het menu te verlaten, drukt u op de toets:
3. Het bedieningselement bevestigt uw invoer met een signaal "beeeeeep" en toont waar datum en tijd.

Externe	spanningsvoeding:	230V	AC +/-10% (omgevingstemperatuur 20°C)
Externe	stroomopname:	1.0A	maximaal
Interne	spanningsvoeding:	19V	AC / -10%
Interne	stroomvoorziening:	2.0A	maximaal
CPU	stroomopname:	150mA	maximaal
Bedieningselement	stroomopname:	35mA	maximaal
Noodstroomvoorziening:		12V DC, 7.0Ah Iodaccumulator

Uitgangen

Relaisuitgangen Transistoruitgang 3:	1 / 2: 12V DC, 500mA maximaal, negatief schakelend			24VDC,	1A	maximaal
Luidspreker:		2	x	16ohm	luidspreker	maximaal
AUX:		12V	DC,	0.5A	maximaal

Aanvullende transistoruitgangen: 12V DC, elk 0.05A maximaal

Ingangen

TR:	Ingang	van	de	sabotage	van
Telefoonstoring:	+12V	DC	bij	optredende	storing

Zekeringen

F1	-	12V	AUX:		230V,	1A	snel
F2	-	accu:			230V,	2A	snel

Specifications

Afmetingen:

390mm

x

310mm

x

95mm

(€)

G

e

w

i

c

h

t

:

5

Interneijd:	+/- 10min./jaar, afgestemd op de netfrequente
Omgeving:	-10°C	tot	+40°C	max.	75%

18 Fouten verhelpen

De centrale toont geen reactie, hoewel net- en.accuspanning aangesloten zich	Controleer eventuele de aansluitingen van de net- en accuvoeding en de drie miniatuurzekeringen. Vervang deze zekeringen doordezelfde soort zekeringen, voor zover nodig.
Het display toont één/meerdere open zones (hoewel waarschijnlijk alle alarmcontacten in rust zich) en de alarmcentrale kan Niet geactiveerd worden of er volgt geen doorlopend vertragsssignaal.	Verwijder eerst alle aansluitingen van de desbetreffende alarmzone en verrang deze door een draadbrugussen CCT. Mocht de zone nu als gesloten weergegeven worden, dan ligt de oorzaak van de storing aan de aangesloten alarmcontacten/kabels. Controleer deze met een doorgangsmeter. Eventuel treedt er kortsluiting opussen de alarm- en sabotagezone of de 0V-aansluiting.
De alarmcentrale meldt continu sabotage.	Controleer de sabotagecontacten van de centrale en van de bedieningselementen. De veren van deze contacten要去en—helemaal ingedrukt zich. Controleer de aangesloten sabotagecontacten met een doorgangsmeter en vergewist u zich ervan dat er geen kortsluiting opttreedt. Let erop dat ook de sabotagezone van de sirene met 0V afgesloten worden.
Het activeren van een melder leidt zich tot een alarm.	Heeft u meer dan één melder in een alarmlijn aangesloten, controlleren dan of alle NC-contacten in serieseniet parallel aangesloten werdenen, maar gewelijktijdig alle aangesloten melders los.Zorgervoordat u de standard aanwezigede draadbruggen van de afzonderlijke zones verwijderd heeft. Werd de alarmzone juist geprogrammeerd?
De exter alarmering start zich.	Controleer met een multimeter de transistoruitgang waarop de sirene aangesloten is om de juiste werking van de centrale te garanderen. Sluit dan de sirene op de accu direct aan en controllerer de werkung ervan.
Sabotagealarm worden nicht geactiveerd, hoewel een sabotagecontact op een alarmmelder geopend worden.	Controleer of alle sabotagecontacten in seriesaangesloten zich. Mocht den ze parallel aangesloten zich, dan要去en eerst alle contacten geopend worden, zodat een sabotagealarm geactiveerd worden. Eventuel treedt er ook kortsluiting bij de bedrading op.
Melders activeren vals alarm.	Controleer of de melders overeenkomstig de gevevens van de fabrikant gemonteerd en afgesteld werdenen. In geval van bewegingsmolders let u er met name opdat deleze altijd in de ruimte kijkend gemonteerd werdenen en dat ze Niet op warmtebronnen zich gericht. In geval van openingscontacten let u erop dat de schekelafstand:tussen bladveercontact en magneeet Niet teveel beweging heeft. Controleer ook de bedrading. Let met name op juiste soldeerpuntenen en klemmen. Het aanleggen van leidingen in de buurt van 230 V/400V leidingen kan ook tot storingen leiden.
Programmeer- en gebruikerscode werdenvergeten.	Verwijder de netspanning en de noodstroomvoorziening van de alarmcentrale. Sluit de brug "NVM RST" onder het aansluitblok van de aanvullende transistoruitgangen kort en sluit met een kortgesloten brug eerst de moodstroomvoorziening en vervoigens de netspanning wee an. Alle codes enevt. dagsleutels werden genwist. De gebruikerscode 1 (mastercode) is wee 1234, de bouwercode 7890. De programmering behalte datum/tijd blijf beholdoven.
U denkt dat de centrale een functie zich die nicht goed werkct.	Voer een fabrieksresetuit (programmeermenu optie 98) en controllere de gewenste functie opnieuw. Meestal ligt de fouit aan de externe bedrading.

19 Index

Aantal home "beep" oproepen 69
Aanvullend ingangsvertraging 63
Aanvullende uitgangen 65
Aanvullende uitgangen inverteren 66
Afbreken - reset 54
Alarm afbreken 50
Alarm bij een mistrukte activering 47
Alarmgedrag bij intern (C). 58
Alarmgedrag bij intern (D) 60
Alarmgedrag bij intern op scherp (B) 56
Bedieningseinlementalarm 63
Bedieningselementzoemer testen 73
Datum en tintd. 54
Display weergave veranderen 69
Eerste-alarmreactie 50
External alarm. 65
Extern deactiveren 65
Fabrieksinstellungen herstellen 64
Gebeurtenisgeugen 71
Gedrag I/U bij intern op scherp (B) 55
Gedrag I/U bij intern op scherp (C) 57
Gedrag ing. volg. bij intern op scherp (B) .. 55
Gedrag ing. volg. bij intern op scherp (C) .. 57
Gedrag uitgangsmodus intern (C) 57
Gedrag uitgangsmodus intern (D) 59
Gedrag uitgangsmodus intern op scherp (B) 56
In-/uitgangsvertragingssignaal volume..... 53
Inbraakuitgang 63
Intern alarm 47
Laatste uitgang settling-tijd. 68
Landinstallingen 43
Luidsprekeruitgang testen 73
Overval-reset 49
Prog. ingangsvertragingstijd 1............ 70
Prog. ingangsvertragingstijd 2............ 70
Prog. ingangsvertragingstijd 3/4.... 70

Prog. van de impulsuitgangen (niveau actief) 67
Prog. van de impulsuitgangen (niveauuitgeschakeld). 68
Prog. van de impulsuitgangen (overvaloptie) 68
Prog. van de impulsuitgangen (tijd actief)..66
Prog. van de impulsuitgangen (tijduitgeschakeld). 67
Prog. van de impulsuitgangen (vuuroptie).68
Programmeermodus verlaten 64
Sabotage blokkeren. .54
Sabotage report nicht op scherp 50
Sabotagealarm 53
Sireneduur 52
Sirenevertraging 52
Sleuelschakelaar auto reset. 69
Softwareversie / zone-modulecontrole.....74
Statusweergave. 47
Stille overval 48
Systeem auto op scherp. 52
Systeme-m-reset. 49
Systeemsabotage-reset. 51
Taal instellen 64
Testfunctie. 71
Toegangsalarmvertraging 48
Transistoruitgang OP1. 60
Uitgang testen 73
Uitgangsmodus voor geheel op scherp (A) 51
Uitgangsvertragingstijd A 53
Uitgangsvertragingstijd intern B 56
Uitgangsvertragingstijd intern C 58
Uitgangsvertragingstijd intern D 60
Vuur signalgever. 69
Weerstandswaarde meten. 74
Wijzigenvandeprogrammeercode.46
Wijzigen van de zoneafsluiting 46

Wijzigenvanhetvolubumbjeeninternalarm 46

Zone-installing 44
Zonesabotage. 49

20 Systeemoverzicht

Dit systeemoverzicht geeft informatie over de in uw alarmsysteme geinstalleerde componenten, hun standplaats en werkig, en evt. wijzigingen. Het systeemoverzicht is altijd ook onderdeel van het alarmsysteme en dient op een veilige plaats te worden bewaard.

Zone	Beschrijving Compleet	Actief A	Intern Actief B	Intern Actief C	Intern Actief D	Blokkeren möglichk	Deurbel

Uitgangsijd A		Uitgangsijd B		Uitgangsijd C		Uitgangsijd D
Ingangsijd A		Ingangsijd B		Ingangsijd C		Ingangsijd D
Sireneduur		Flitsduur

Terxon MX Hybrid alarmcentral - Installationsvejledning

Nodvendigt voerktoj:

Kaervskruetraekker (lille)

Stjerneskruetraekker

Boremaskine

6er bor

4er bor

6er skruer

4er skruer

evt. rawplugs, gips
