BEDIENUNGSANLEITUNG IPCB72501 ABUS

Terxon MX Hybrid Alarmzentrale - Installationsanleitung

Perfekte Sicherheit für Wohnung, Haus und Gewerbe

These Installationsanleitung gehort zur Texxon MX. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben. Heben Sie deshalb diese Installationsanleitung zum Nachlesen auf! Eine Auflistung aller Inhalte finden Sie in dem Inhaltsverzeichnis auf Seite 3.

1 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf der Einbruchmeldezentrale Terxon MX. Mit diesen Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.eu) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Installationsanleitung beachten!

Bei Fragen wenden Sie sich an ihren Fachhändler.

ABUS Security-Center GmbH & Co. KG

86444 Affing

GERMANY

www.abus-sc.eu

[e-mail]

2 Bestimmungsgemäß Verwendung

These Einbruchmeldezentrale dient in Kombination mit entsprechenden Meldern und Signalgebern zur Absicherung Ihres Eigentums. Sie können damit ihre Firma, Haus, Garage, Gartenhaus, Wochenendhaus, etc. absichern.

Die Zentrale meldet das unerlaubte Eindringen durch das Schalten von Ausgängen, an die Sie optische, akustische oder stille Alarmgeber anschließen können.

Der Kontakt der Zentrale nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. im Badezimmer u.a. ist unbedingt zu vermeiden. Eine andere Verwendung als die zuvor beschriebene kann zur Beschädigung thesese Produkte führen.

Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Das Netzteil ist für den Betrieb am öffentlichen Stromnetz mit 230 Volt / 50 Hz Wechselspannung geeignet.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.

Der Anschluss an das öffentliche Stromnetz unterliegt landerspezifischen Regelungen.itte informieren Sie sich darüber im Vorfeld.

3 Inhaltsverzeichnis

1 Einführung 2
2 Bestimmungsgemäß Verwendung 2
3 Inhaltsverzeichnis 3
4 Sicherheitshinweise 5
5 Lieferumfang und benötigtes Zubehör 6
6 Hinweise zu Anschluss- und Ausbaumoglichkeiten 7
7 Hinweise zum Sicherungssystem 8
8 Übersicht der Gehäusekomponenten 10
9 Hinweise zur Montage 12

9.1 Zentrale 12
9.2 Bedienteile 12

10 Hinweise zur Verdrahtung 13

10.1 Zentrale 13
10.2 Bedienteile 14
10.3 Platinenübersicht 15
10.4 Melder 17

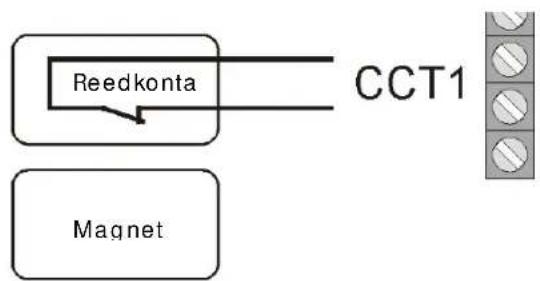

10.4.1 Öffnungsmelder für Fenster und Turen 17

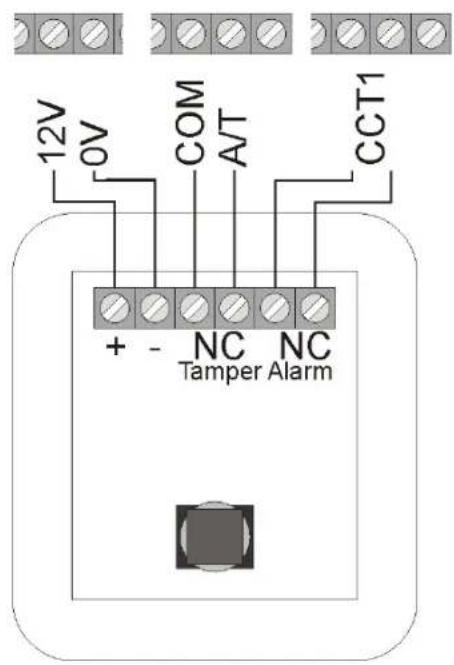

10.4.2 Infrarot-Bewegungsmelder 17

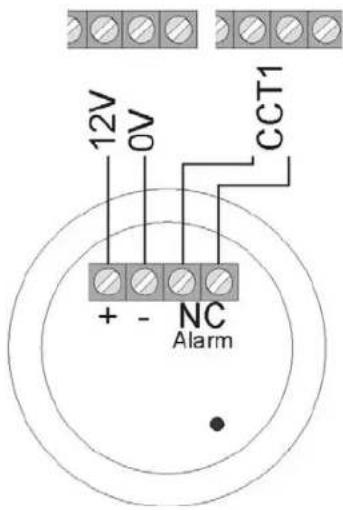

10.4.3 Rauchmelder 18

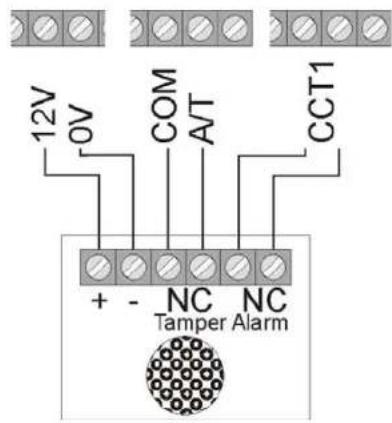

10.4.4 Akustische Glasbruchmelder: 18

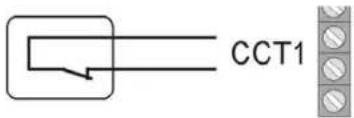

10.4.5 Passive Glasbruchmelder: 18

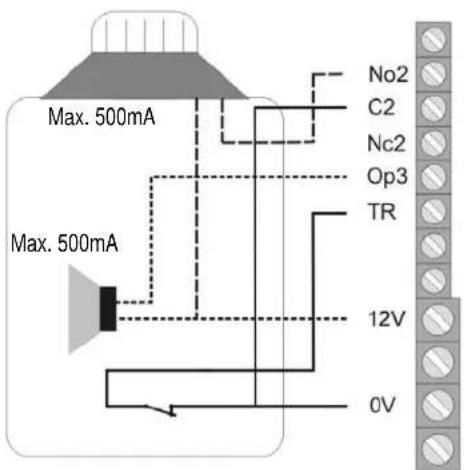

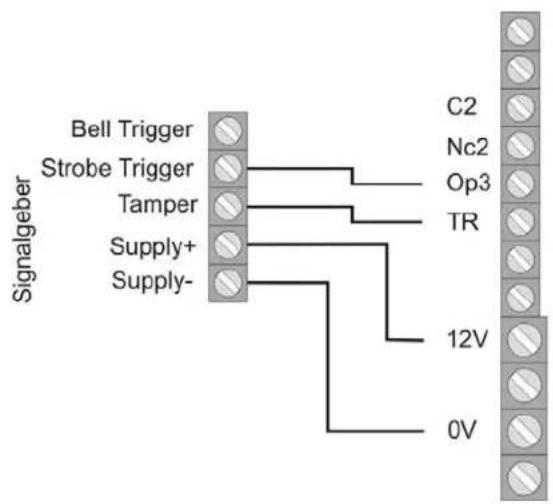

10.5 AuBensirene und Blitzleuchte 19

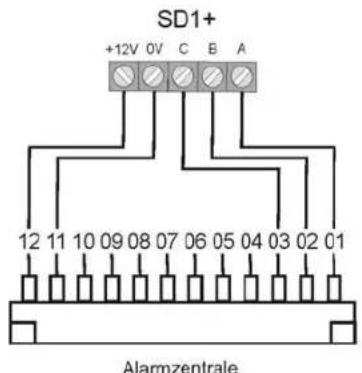

10.6 Wahlgerat 20

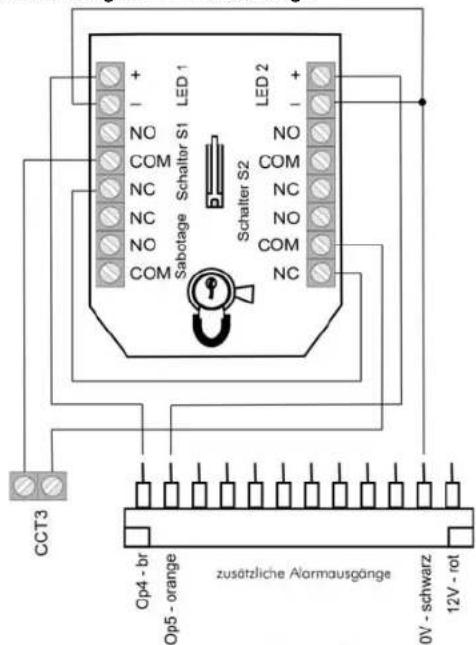

10.7 Schlüsselschalter 20
10.8 Einbau und Anschluss eines Lautsprechers 21
10.9Zusatzliche Alarmausgabe 21
10.10 Relaismodul 21

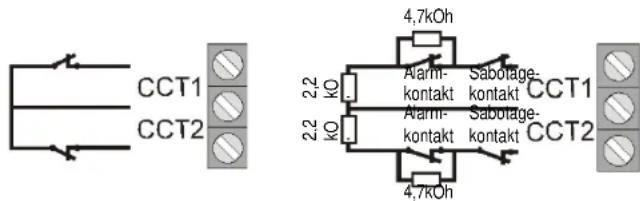

10.11 Widerstände 21

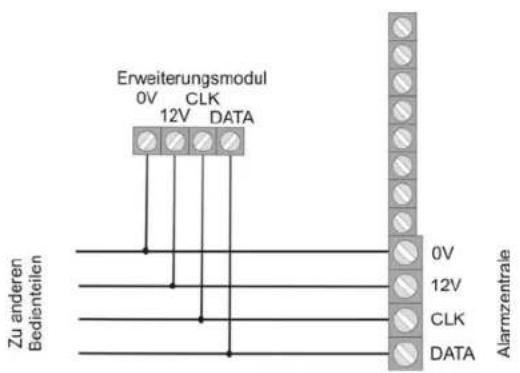

10.12 Anschluss von Erweiterungsmodulen 22
10.13 Adressierung von Erweiterungsmodulen: 22

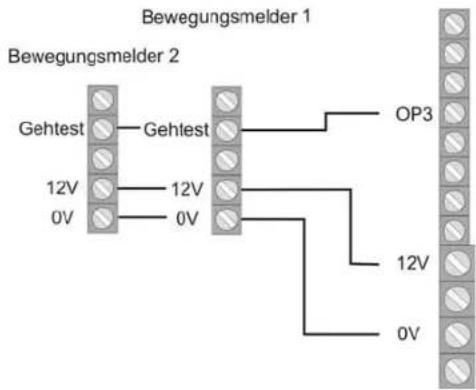

10.14 Gehtest 22

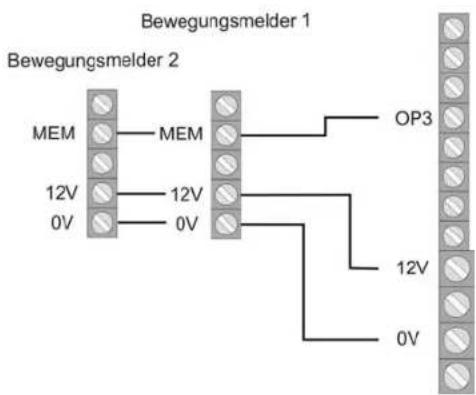

10.15 Melder-Alarmspeicher 22

11 Einzelsystem oder partitioniertes System 23
12 Allgemeine Begriffe 24
13 Begriffserklarung 25

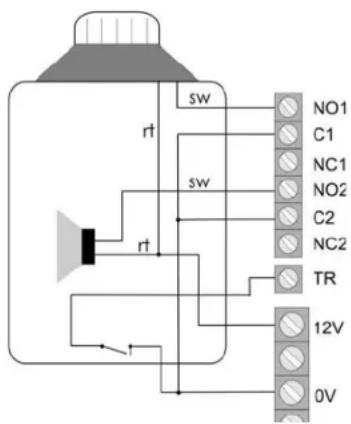

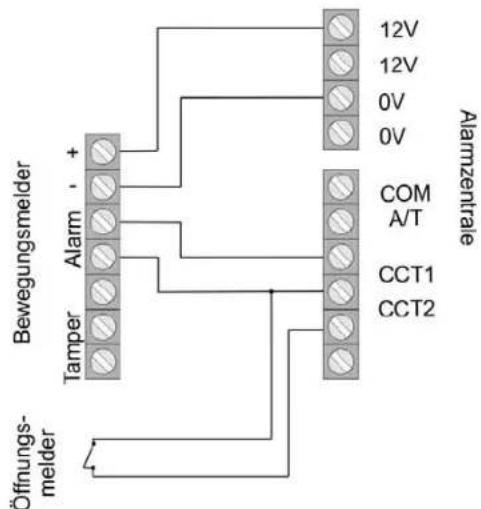

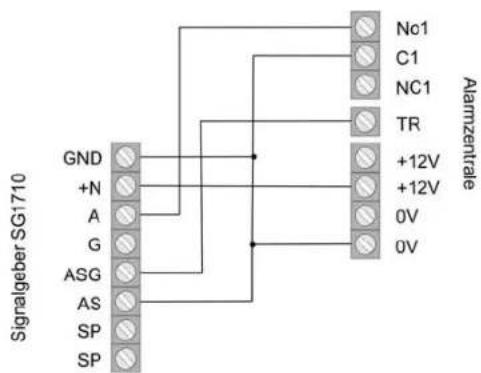

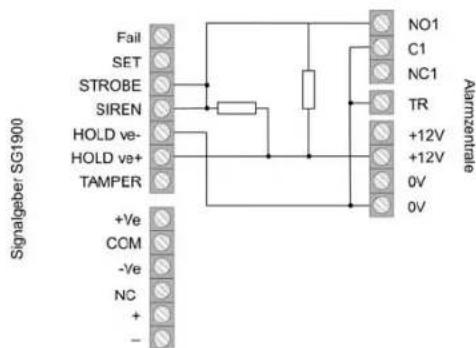

14 Beispielinstallation 27

15 Erste Inbetriebnahme 33
16 Programmierung der Zentrale 34

16.1 Programmiermodus 34
16.2 Übersicht der Programmierfunktionen 35
16.3 Erklärung der Programmierfunktionen 48
16.4 Programmierung von Partitionen 91

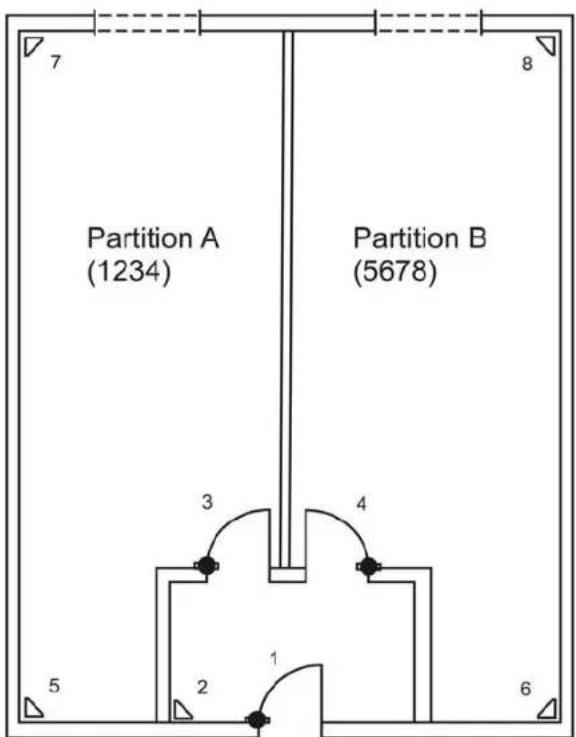

16.5 Beispiel fur ein partitioniertes System 92
16.6 Testfunktionen 93
16.7 SIA Report-Modus 96

17 Technische Daten 98
18 Fehlerbehebung 99
19 Index der Programmierfunktionen 101
20 Systemplan 103

4 Sicherheitshinweise

!WARNUNG!

Zur Vermeidung von Bränden und Verletzungen beachten Sieitte die folgenden Hinweise:

• Befestigen Sie das Gerät sichere an einer trockenen Stelle im Haus.
  Sorgen Sie fur eine auseichende Beluftung der Zentrale.
• Setzen Sie die Zentrale keinenTemperaturen unterhalb von-- 10^ ,bzw.uber 55^ aus.
  Die Zentrale wurde nur für die Innenanwendung gebaut.
  Die maximale Luftfeuchtigkeit darf 90% (nicht kondensierend) nicht übersteigen.
• Stellen Sie sicher, dass von Außen keine metallischen Gegenstände in die Zentrale eingeführt werden können.
• Führer Sie alle Arbeitsen an der Zentrale im spannungsfreien Zustand durch.

!ACHTUNG!

Bitte beachten Sie folgende Vorschutsmaßnahmen, damit Ihr Gerät stets einwandfrei Funktioniert:

Die Zentrale wird über den bereits eingebauten Transformer mit 12V Gleichspannung versorgt.
- Der Transformer wird über eine separat abgeschichte Leitung mit dem 230VAC Hausnetz verbunden.
Die Anschlussarbeiten an das Hausnetz unterliegen landerabhängigen Bestimmungen.
Die Notstromversorgung wird durch einen 7Ah Akku sichergestellt.
Die maximale Stromaufnahme der angeschlossenen Komponenten darf zu keiner Zeit 1A übersteigen.
- Ersetzen Sie Sicherungen stets mit Sicherungen des gleichen Typs, keinesfalls hoher.

WICHTIGE INFO

Zu Einbruchmeldezentralen im Allgemeinen:

Durch unsachgemäß oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen und in Folge zu Falschalarmen kommt. Die Kosten fur mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu trag. Lesen Sie sich davon diese Anleitung genau durch und achten Sie bei der Installation der Anlage auf genaue Bezeichnung der verwendeten Leitungen und Komponenten.

5 Lieferumfang und benötigtes Zubehör

Lieferumfang:

• Einbruchmeldezentrale
  LCD Bedienteil
  Installationsanleitung
  Bedienungsanleitung

Siebenotigenzusätzlich:

Alarmelder

Signalgeber

12V/7Ah Akku

Verteiler

Kabel

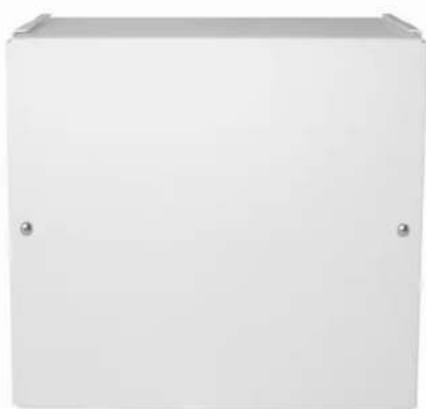

Optional erhältlich:

Relaismodul

8-Zonen Funkerweiterung
8-Zonen Drahterweiterung

Benötigtes Werkzeug:

Schlitzschraubendreher (klein)

Kreuzschraubendreher

Bohrmaschine

6er Bohrer

4er Bohrer

6er Schrauben

4er Schrauben

evtl. Dubel, Gips

Lötkölben und Lötzinn

Isolierband oder Schrumpfschlauch

Messgerat fur Spannung und Widerstand

Kabelkanal

Schraubklemmen

6 Hinweise zu Anschluss- und Ausbaumöglichkeiten

Die Einbruchmeldezentrale ist das Grundgerät eines elektronischen Sicherungssystems zur Absicherung Ihres Eigentums (z.B.: für Wohnung, Haus, Garage, Geschäfte, usw.). Nach der Ergänzung mit weiteren Elementen, wie z.B. Meldern und Signalgebern, sichert sie die zu überwachenden Bereiche. Bei einem unerwänschten Einbruchsversuch wird der Alarm ausgelost.

Die Bedienung der Zentrale wird mit Hilfe eines verdrahteten Bedienteils ausgeführrt. Dies ermöglicht, die Zentrale an einer versteckten Stelle zu installieren. Bei Bedarf können bis max. 4 Bedienteile angeschlossen werden. Darüber hinaus erlaubt die Zentrale eine Bedienung über einen so genannten Schlüsselschalter.

Durch das eingebaute Telefonwahlgerät ist die Einbruchmeldezentrale in der Lage, im Alarmfall diesen Alarm über das Telefonnetz an ausgewählte Teilnehmer zu übermittelt.

Die Einbruchmeldezentrale verfügt über 9 separat ausgewertete Alarmzonen. Die Zentrale wertet aus, ob zwischen den beiden Kontakten (z. B. CCT1) jeder Alarmzone ein (minimaler) Ruhestrom fließt, oder nicht. Stellen Sie einen Kontakt zwischen den Kontakten der Alarmzone her, dann ist diese geschlossen und ein Stromfluss ist möglich. Ist kein Kontakt vorhanden, fließt kein Strom und die Alarmzone ist offen. Bei Änderungen wird abhängig von der Programmierung ein Alarm ausgelöst. Eine differentielle Überwachung der Alarmzonen ist ebenfals möglich (DEOL). Anhand der verwendeten Widerstände erkennt hier die Anlage zusammen ohne Alarm ausgelöst, oder die Leitung sabotiert wurde.

Über die eingebaute PC-Schnittstelle (RS232) konnen Sie die Anlage auch bequem per PC programmieren.

Charakteristik der Zentrale:

• 8 frei programmierbare Alarmzonen, davon kann jeder z. B. wie folgt programmiert werden: Sofort, Ein/Ausgang, 24 Stunden, Feuer, Technik, etc.. Erweiterbar auf max. 32 Zonen durch optionale Erweiterungsmodule.
• 1 Sabotagezone für angeschlossene Melder.
• 1 Sabotagezone für angeschlossene Signalgeber.
• 1 Transistorausgang und 2 Relaisausgabe, die einem bestimmten Ereignis (Alarm, Feuer, Überfall,...) zugeordnet werden können.
• Integriertes Netzteil (230VAC/12VDC) für die Speisung der Zentrale, der angeschlossenen Meldern und zum Laden des Akkus.
• Notstromversorgung durch einen 12V/7Ah Akku.
• Einfache Programmierung und Bedienung über ein, bzw. max. vier Bedienteile.
• Der Zustand der Alarmzonen und der Alarmzentraler wird mittels Klartextanzeige angezeigt.
• Zonensperre als eine Möglichkeit einzelne Alarmzonen temporär aus der Überwachung zunehmen.
• Sabotagekontakte für die Zentrale und die Bedienteile.
• Alarm- und Ereignisspeicher (250 fach).
• Integriertes Telefonwählgerrat.
• Partitionierung der Zentrale zur Simulation von 4 separates Alarmzentralen.

7 Hinweise zum Sicherungssystem

Die Terxon MX Einbruchmeldezentrale erfolgslich es, für jeder der 8 (max.32) Alarmzonen eine beliebige Konfiguration zu wahlen, um sie den Betriebsbedingungen optimal anzupassen. Darüber hinaus ist zu empfehlen:

Die externen Melder in möglichst kleinen Gruppen auf die Zonen zu verteilen (z.B. Melder Erdgeschoss auf Zone 1, usw.), eventuell einzeln einszuschalten und nach Möglichkeit alle Zonen der Zentrale zu verwenden.
- Das akustische Signal (Sirene) des Signalgebers solle kürzer als das optische Signal (Blitz) sein. Die entsprechenden Alarmierungszeiten richten sich nach landesspezifischen Vorschriften. (In Deutschland ist die akustische Alarmierung auf 3 Minuten zu begrenzen!)
Die Verzogerungszeit sollte erst nach der praktischen Überprüfung eingestellt werden.
- Wahlen Sie als Benutzer- und Programmiercode eine zufällige Kombination von 4 Ziffern bzw. 6 Ziffern.
Die Weitergabe von Codes sollt nur an Personen erfolgen, die Ihr volles Vertrauen haben.
- Bei der Bedienung der Zentrale ist der Code so einzugeben, dass außentehende Personen den Code nicht einsehen können.
- Das für die Verkabelung der Komponenten empfohlene Anschlusskabel (Mindestquerschnitt: 0,22mm^2/Ader ) verfügt in der Regel über eine farbliche Kennzeichnung der Adern.

Benutzer- und Programmiercode müssen entsprechend sein.

Aus Gründen der besseren Übersichtlichkeit sollenn Sie die Adern einheitlich wie folgt belegen:

Rot: +12V Spannungsversorgung

Schwarz: 0V Masse

Gelb: Alarmkontakt

Grün: Alarmkontakt

Braun: Sabotagekontakt

WeiB: Sabotagekontakt

• Benutzen Sie Verteiler zum Anschluss mehrerer Melder auf eine Alarmzone. Für die Veränderung von Kabeln können Sie beide Enden miteinander verloten oder Schraubklemmen benutzen. Achten Sie auf eine Isolation (Isolierband, Schrumpflauch) um Kurzschlüsse und Falschalarme zu vermeiden. Beachten Sie dazu die Skizzen auf den folgenden Seiten.

• Gehen Sie Schrittweise vor:

• Lesen Sie sich die Bedienungsanleitung aufmerksam durch.

• Zeichnen Sie einen Plan des Objekts der den Montageort der Melder und der Zentrale, sowie die benötigten Kabel beinhaltet.
• Verlegen Sie die benötigten Kabel
• Montieren Sie die Melder und Zentrale
• Verbinden Sie die die Anschlusskabel mit den Meldern und der Zentrale
• Versorgen Sie die Zentrale mit Spannung (Akker, Netz)
• Führn Sie die Programmierung durch.

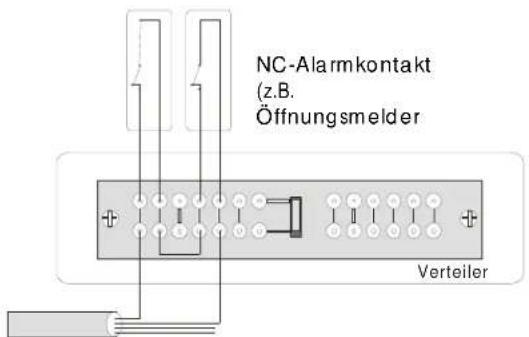

Im unterstehenden Bild erhalten Sie eine Übersicht über die richtige Verwendung von Lötverteilern beim Anschluss von mehreren Meldern auf einer Alarmzone:

Anschlusskabel zu Zentrale

Wie bereits angesprochen, wertet die Alarmzentrale die Alarmzonen über den vorhandenen Stromfluss aus. Die meisten in der Alarmtechnik verwendeten Melder sind Offnerkontakte, d.h. die Melder unterbrechen bei Alarm den Stromfluss auf der Alarmzone. Die Melder werden als Offner, oder auch als NC-Melder (normally closed) bezeichnet. und werden wie folgt angeschlossen (Die Brücke zwischen CCT ist zu entfernen):

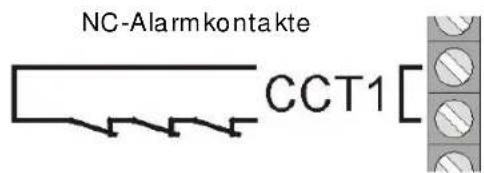

NC-Alarmkontakte

CCT1

Zum Teil ist es notwendig, mehrere Alarmkontakte in einer Zone zusammenzuschreiben. Schalten Sie hierfür die Öffnungskontakte in einer Reihenschaltung.

Ein Anschluss von SchlieBerkontakten (NO-Melder, normally open), z.B. von Überfalltastern ist an der Terxon MX nicht möglich.

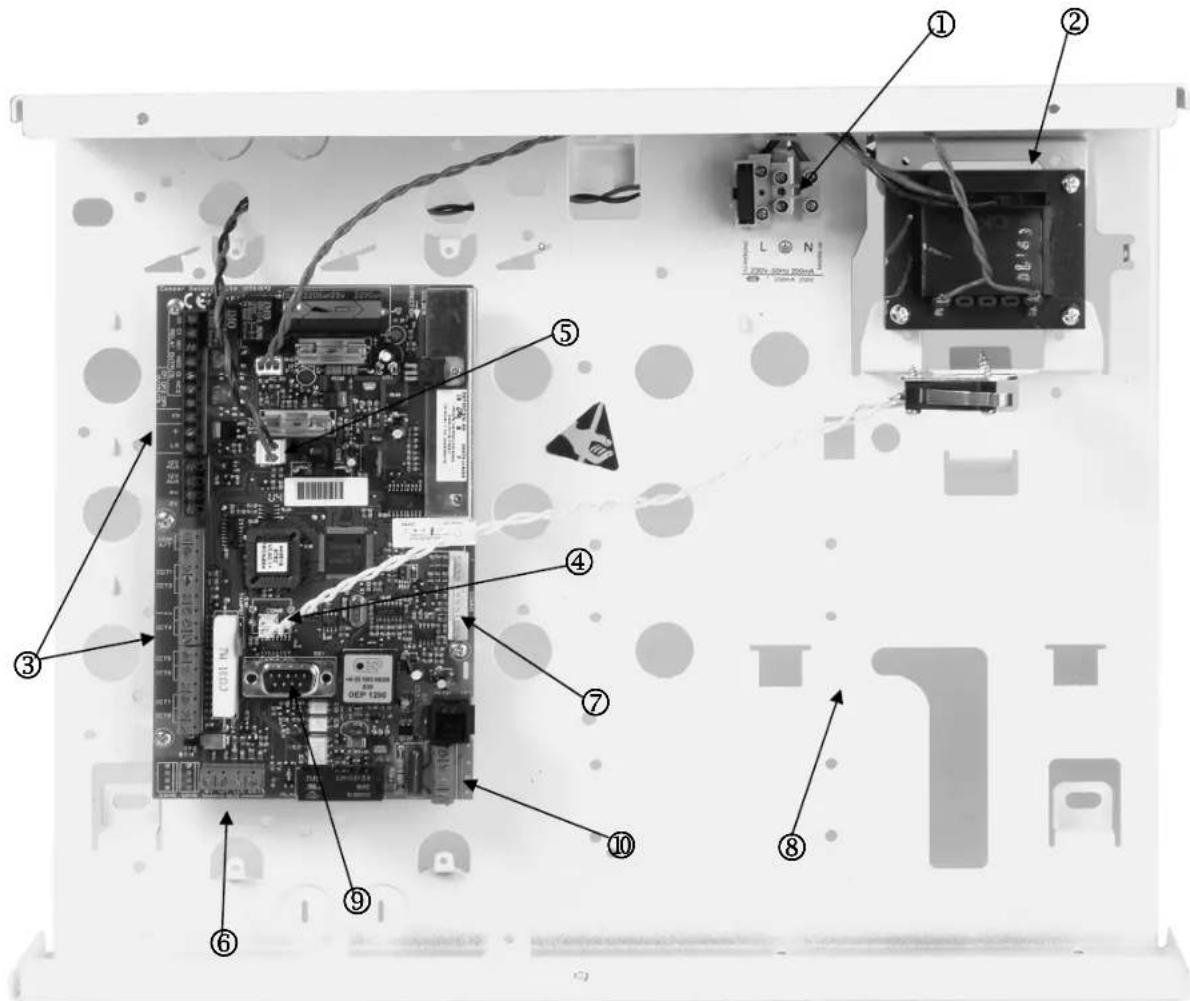

8 Übersicht der Gehäusekomponenten

① Anschluss der 230V Netzversorgung mit Primarsicherung (T 250V, 250mA).
230VAC/12VDCTransformerator.
③ Anschlussklemmleisten für Sirene, Blitz, progr. Ausgänge, Laufsprecher, 12VDC Spanningsversorgung und Alarmzonen.
④ Anschluss des Sabotagekontakts des Alarmzentralengehauses.
⑤ Anschlussklemmeiste für den Notstromakku.
⑥ Anschlussklemmeiste für die Bedienteile.
⑦ Anschlussklemme fur die zusätzlichen Transistorausgange oder dem optionalem Relaismodul.
⑧ Platz fur den 12V Notstromakku (7Ah) und die Verkabelung.
Anschluss fur PC-Datenkabel.
Anschlüsse für Telefonleitung.

Hinweis zur 230 V - Verdraughtung:

Legen Sie in diesen Moment die Netzspannung noch nicht an!

Verdrahen Sie die Anschlussklemme der Netzspannung wie folgt:

Nullleiter (blau)

Erde (grun/gelb)

Phase (schwarz)

9 Hinweise zur Montage

9.1 Zentrale

Befestigen Sie die Zentrale auf einem glatten, trockenen, erschütterungsfreiern und wärme-resistenten Untergrund. Die Leitung für die Spanningsversorgung der Alarmzentrale, sowie die der Alarmzonen und der Alarmgeber (Sirene, Blitz, evtl. externer Laufsprecher) sollenen unauffällig, wenn möglich unter Putz verlegt, oder in einem Kabelkanal geführt werden.

• Offnen Sie das Alarmzentralengehäuse, indem Sie mit Hilfe eines Kreuzschlitz-Schraubendrehers die Gehäuseschrauben losen und den Deckel von dem Zentralengehäuse abheben.
• Die Platine der Zentrale wird mit drei Schrauben auf den Platinenhaltern im Gehäuse gesichert. Lösen Sie diese und entfern den sie die Platine. Der Stecker des Transformers kann damit von der Platine abgezogen werden.
• Nutzen Sie nun das Zentralengehäuse als Schablone zum Anzeichn der Befestigungslöcher.
• Bohren Sie an den vorgezeichneten Stellen drei Löscher (mind. 4mm Ø, 4,5cm lang).
• Montieren Sie das Gehäuse der Zentrale und führen Sie die Kabel in das Zentralengehäuse ein.
• Ziehen Sie die Befestigungsschrauben erst fest, wenn Sie die Verkabelung vollständig durchgeführt haben. Setzen Sie im Anschluss die Platine wieder ein und verschiedene Sie das Zentralengehause mit dem Deckel.

9.2 Bedienteile

Die Bedienteile sollenen ebenfals auf einem glatten, trockenen, erschütterungsfreien Untergrund montiert werden. Wichtig ist bzw die Montagehöhe. Sie sollte so gewählt werden, dass jeder Benutzer liegt die Anzeigen abesen und die Tasten bedieten kann.

• Klappen Sie den Deckel des Bedienteils auf und losein Sie die Schrauben auf der Unterseite des Bedienteils.
• Nutzen Sie das Gehäuse als Schablone zum Anzeichnen der Bohrlocher.
• Bohren Sie an den vorgezeichneten Stellen drei Löscher (mind.4mm Ø, 3cm lang).
• Führn Sie nun die Verdraughtung des Bedienteils zur Zentrale (siehe)nachste Seite) durch.
• Führer Sie die Verdraughtung des Bedienteils mit externen Komponenten durch.
• Führn Sie die notwendigen Einstellungen im Bedienteil aus.
• Befestigen Sie nun das Bedienteilgehäuse an der Wand. Setzen Sie die Frontplatte mit der Bedienteilplatine wieder ein und ziehen Sie die Bedienteilschrauben wieder fest.

10 Hinweise zur Verdraughtung

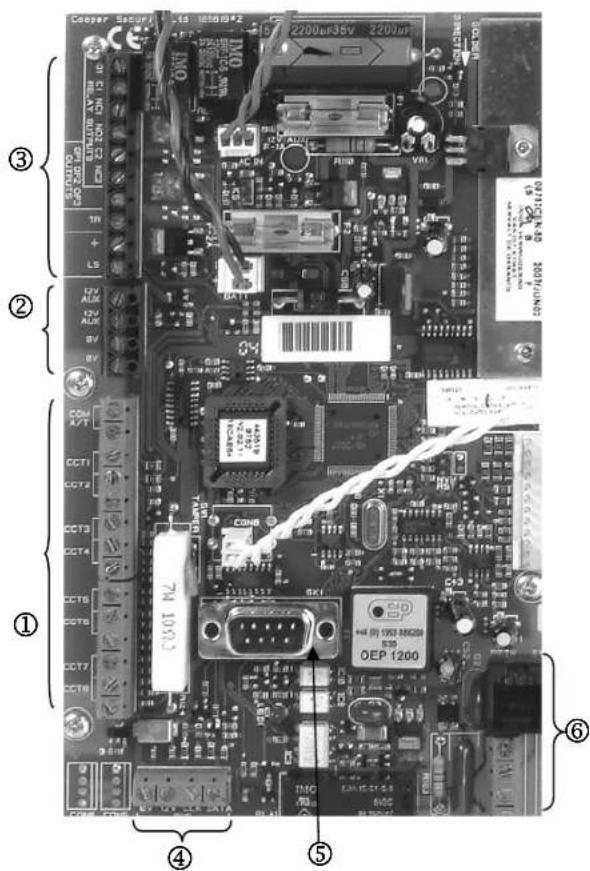

10.1 Zentrale

① Anschlussklemmleiste fur die Sabotage- und Alarmzonen.

COM A/T: Anschlüsse für die Sabotagezone der Melder
CCT 1...8: Anschlüsse für die Alarmzonen 1-8

② Anschlussklemmeiste für die 12V DC Spannungsversorgung externer Geräte (z.B. Melder)

AUX: +12V Dauerspannung fur Melder 0V: 0V Masse

③ Anschlussklemmleiste fur Laatsprecher, progr. Ausgabe und Sirenensabotage.

TR: Sabotageeingang für Sirene.

• / LS: Anschluss für den optionalen 16 Ohm Laufsprecher zur Wiedergabe von Systemereignissen

OP3: Anschluss für den Open Collector-Transistorausgang (z.B. als Triggersignal des Wahlgerätes). Normalzustand 12V, auf 0V schaltend.

RELAY

OUTPUTS: Anschlusse für 2 Relais NC/NO

④ Anschlussklemmleiste fur Bedienteile

12V: 12V+ Dauerspannung
0V: 0V

Data: Datenbus
Clock: Datenbus

⑤ Anschluss für PC-Datenkabel
⑥ Anschlusse Telefonleitung

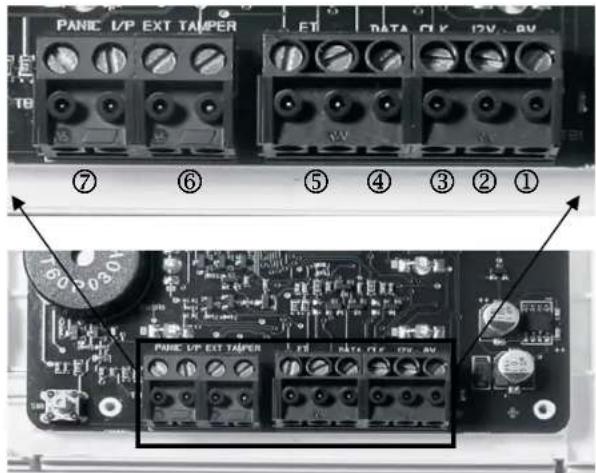

10.2 Bedienteile

Die Einbruchmeldezentrale ist in der Lage, bis zu vier Bedienteile zu betreiben, die in einem BUS geführt sind.

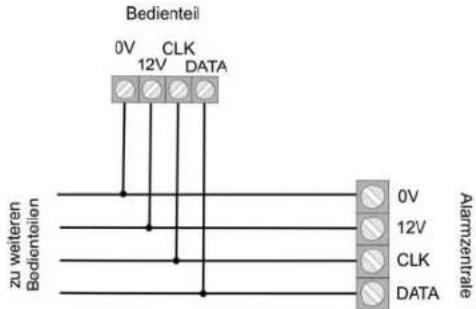

Die Bedienteile können als Ring oder sternförmig mit der Alarmzentrale verbunden werden. Schließen Sie das Bedienteil wie folgt an.

① Zum nachsten Bedienteil/Zentrale Anschlussklemme: 0V
Zum nachsten Bedienteil/Zentrale Anschlussklemme: 12V
③ Zum nachsten Bedienteil/Zentrale Anschlussklemme: CLK (Clock)
Zum nachsten Bedienteil/Zentrale Anschlussklemme: DATA (Data)

Die maximale Länge des Datenbusarf 200m nicht übersteigen.Verwenden Sie fur die Verdrahtung der Bedienteile ein Kabel mit einem Leitungsquerschnitt von mind. 0,22mm^2

Zusätzlich konnen an die Bedienteile angeschlossen werden:

⑤ ET: Ein Taster zum manuellen Beenden der Ausgangsverzogerungszeit. Der Kontakt ist als normally open (NO) geschalten und muss zum Aktivieren geschlossen werden.
⑥ EXT. Tamper: Ein zusätzlicher Eingang am Bedienteil an den ein externer Sabotagekontakt (NC) angeschlossen werden kann. Der Kontakt muss zum Auslösen eines Sabotagealarms geöffnet werden.
⑦ PANIC I/P (ab Zentralen-Version 2.04.151): An thisem Eingang können Sie einen externen Überfalltaster anklemmen.

HINWEIS: Die Anschlussleitungen sind von oben in die Klemmbrücken einzuführen.

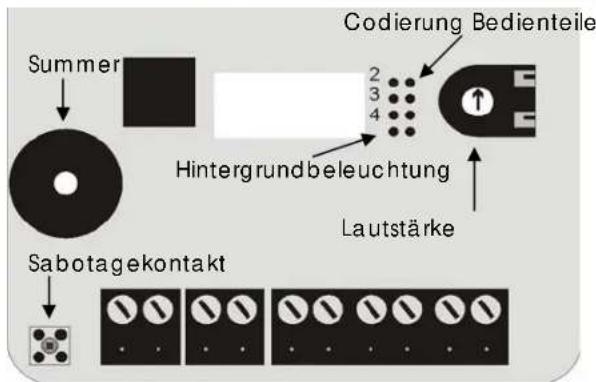

Codierung der Bedienteile

Bedienteil1: Steckbrücke nicht gesteckt

Bedienteil 2-4: Steckbrücke entspruchend auf den PIN mit der Nummer 2, 3, oder 4 gesteckt.

Hintergrundbeleuchting

Hintergrundbeleuchtung an: Steckbrücke gesteckt.

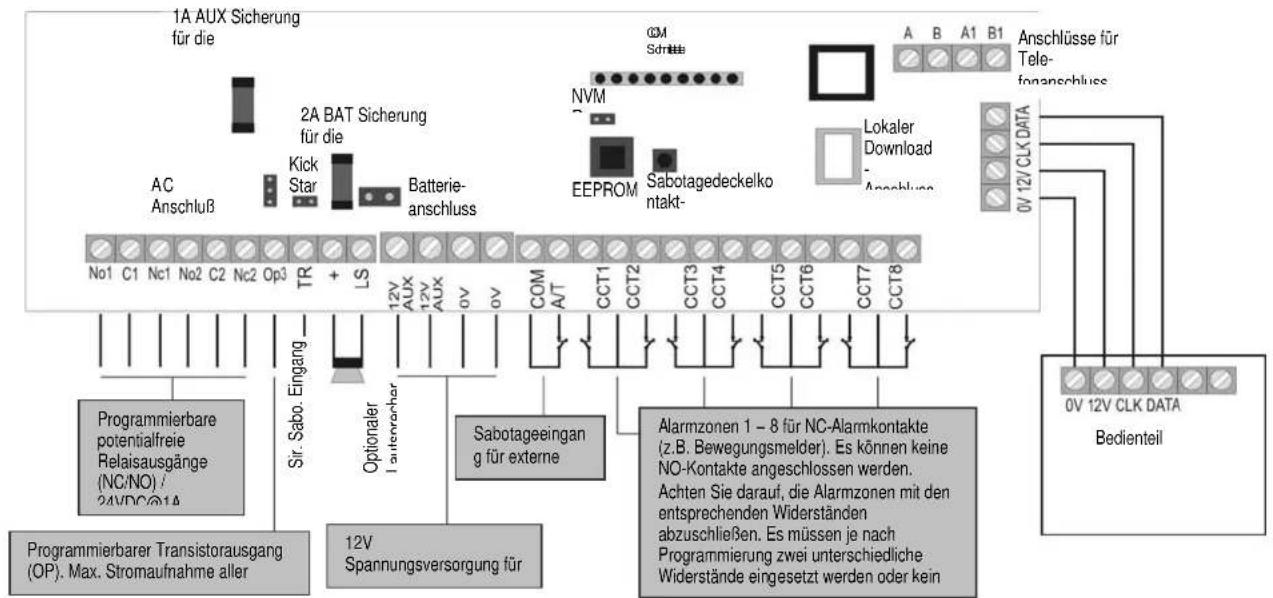

10.3 Platinenübersicht

Anschluss	Bedeutung
AC Netzeilanschluss (AC IN)	Anschluss vom 230V Netzteil
Kick Start Brücke (KS)	Verbinden Sie die beiden Kontakte dieser Klemmbrücke, wenn Sie die Alarmzentrale ohne 230V Spanningsversorgung starten möchten.
Batterieanschluss (+-)	Anschlussstecker von der Notstromversorgung (7Ah Notstromakku)
COMMS-Schnittstelle Anschluss der zusätzlichen Transistorausgabe
Reset Brücke (NVM RST)	Verbinden Sie die beiden Kontakte dieser Klemmbrücke, wenn Sie die Alarmzentrale (inklusive der Codes) zurücksetzen möchten.VORGEHENSWEISE: Trennen Sie die Spannung (Netz + Batterie) vom System. jetzt schreiben Sie die NVM-Brücke kurz und legen Sie Spannung wieder an, bis der Signatlon des Bedienteils ertört.
Sicherungen (BAT F-2A / 12VAUX F-1A)	Ersetzen Sie die Sicherungen immer durch Sicherungen des gleichen Typs. Achten Sie darauf, dass die Sicherungshalter stets einen eigenen Kontakt zu Sicherung haben, da es sonst zu Störungen kommt.
Sabotagezone (COM / A/T)	Sabotageeing ang für externe Komponenten (Melder, Währgeräte, etc.)WICTIG: Wirde die Sabotagezone nicht verwendet, ist eine Drahtbrücke einzusetzen!
Sirenen SabotageEingang (TR)	Dieser Eingang ist bei eigenserversgten Sirenenmodellen direkt mit dem Sabotageausgang der Sirene zu verbinden. Ansonsten ist der Sabotagekontakt der Sirene in die Schleife zwischen

	dem TR-Eingang und 0V einzusetzen.WICHTIG: Ist keine Sirene vorhanden ist der TR-Eingang direkt mit dem 0V Ausgang zuverbinden!
Optionaler Lautsprecher(LS)	Hier konnen Sie einen 16 Ohm Lautsprecher für die interne Alarmierung anschließen.
Lokaler RS232Download-Anschluss(SK1)	Hier konnen Sie einen lokalen PC anschließen. Über das Downloader-Programm kann dieZentrale konfiguriert werden.
Anschlüsse für Telefon-anschluss (RJ11 oder A/B A1/B1)	RJ11-Anschluss oder Schraubanschlüsse für Telefonleitung (A/B für Telefonleitung, A1/B1 fürweitere externe Geräte (Telefon, Fax, etc.)

10.4 Melder

10.4.1 Öffnungsmelder für Fenster und Türen

Öffnungsmelder dieren der Überwachung von Fenster und Turen. Zur Aktivierung der Ein-/Ausgangsverzogungszeit sollte mindestens ein Öffnungsmelder an der Hauptzugangstür, an dem auch ein Bedienteil installiert ist, montiert sein.

Aus Gründen der Übersichtlichkeit sollenn nicht mehr als zehn Öffnungsmelder pro Alarmzone eingesetzt werden. Wir der Magnet vom Reedkontakt des Öffnungsmelders entfernt, öffnet sich der Schaltkontakt und den Stromfluss in der Alarmzone wird unterbrochen. Lesen Sie dazuitte auch die Anleitung, die Ihrém Öffnungsmelder beiliegt.

Anschlussbeispel:

10.4.2 Infrarot-Bewegungsmelder

Infrarot-Bewegungsmelder detektieren die Wärmebewegung von Objekten und)dürfen nur im Innenbereich zum Einsatz kommt. Vermeiden Sie es aus Gründen der Übersichtlichkeit, Bewegungsmelder mit Öffnungsmeldern in eine Zone zu legen.

Anschlussbeispel:

10.4.3 Rauchmelder

Die Terxon MX erlaubt den Anschluss von Rauchmeldern. Programmieren Sie hierzu den Zonotyp „Feuer" oder "Brandmelder" abhängig von der Funktion des Rauchmelders. Diese Programmierung führt zu einer besonderen akustischen Alarmierung der anwesenden Personen (gepulster Alarmton).

10.4.4 Akustische Glasbruchmelder:

These Glasbruchmelder werten die bei Glasbruch entstehenden akustischen Signale aus.

Anschlussbeispel:

10.4.5 Passive Glasbruchmelder:

Passive Glasbruchmelder werden direkt an der zu überwachenden Glasscheibe befestigt. Es konnen nur passive Glasbruchmelder verwendet werden, die keine Linienspeisung bestehtigen, sondern ein potentialfreien Alarmkontakt bieten. Ansonsten muss der Glasbruchmelder mit Liniespeisung nach der Alarmauslosung manuell zurückgesetzt werden.

Anschlussbeispel:

Passiver Glasbruchmelder

10.5 Außensirene und Blitzleuche

Zur Abschreckung von Tätern und zur Alarmierung der Nachbarschaft empfehlen wir, an die Alarmzentrale eine Sirene und eine Blitzleuchte anzuschreiben.

Beachten Sie, dass diese Alarmgeber im Außenbereich möglichst hoch befestigt werden (z.B. im Giebel) und die Leitungen nicht sightbar verlegt sind. Die akustische Alarmierung im Außenbereich kann eine Ruhestörung der Nachbarschaft verursachen. Beachten Sie hierzu die länderspezifischen Richtlinien. Wir empfehlen eine Alarmdauer von drei Minuten nicht zu überschreiben. Die visuelle Alarmierung (Blitzleuche) bleibt bis zur manuellen Alarmquittierung aktiv.

Neben der Ansteuerung von Sirene und Blitz empfehlen wir Ihnen, den Sabotagekontakt von Außensirene und Blitzleuchte an den Sabotageeinggang der Alarmzentrale anzuschlieben. Wir das Gehäuse der Sirene geöffnet, oder die Verbindung zur Sirene unterbrochen, lost der unterbrochene Sabotagekontakt einen Sabotagealarm aus.

Anschlussbeispel:

Anschluss eines selbstversorgten Signalgebers Das Funktionsprinz dieser Alarmgeberkombinationen basiert auf einer ständigen Spanningsversorgung der Sirene und eines im Sirenengehäuse integrierten Akku.

An einem Transistorausgang der Alarmzentrale liegt entweder eine Haltespannung für die Sirene an, die bei Alarm wegfällt (oder durch Sabotage durchtrennt wird), oder die Alarmzentrale gibt bei Alarm über den Transistorausgang ein Triggersignal aus, das die Sirene und den Blitz aktiviert.

Die Alarmdauer der Sirene wird direkt beim Signalgeber eingestellt. Die Blitzleuchte bleibt auch hier bis zur manuellen Alarmquittierung aktiv.itte beachten Sie zur korrekten Installation unbedingt die Installationsanleitung des selbstversorgten Signalgebers.

Anschlussbeispel:

10.6 Wahlgerät

Das eingebaute Telefonwahlgerat (AWUG) der Zentrale erlaubt es, verschiedene Systemmeldungen an Notrufleitstellen zu übertragen.

Achtung: Wenn Sie einen DSL-Splitter in ihrer Telefonverkabelung verwenden, so achten Sie darauf, dass dieser vor der Alarmzentrale installiert ist. Das hochfrequente DSL-Signal kann zu Störung der Übertragung führen.

Wir empfehlen Ihnen die zusätzlichen Alarmausgabe zu nutzen, um ein optionales Sprachwahlgerät mit der Alarmzentrale zu verbinden.

Die Ausgabe konnen Sie nun mit den Alarmeingangen Ihres Wahlgerätes verbinden. Achten Sie daraufuf, die Polarität des Alarmeingangs am Wahlgerät auf -12V zu stellen (Trigger Polarität neg.).itte beachten Sie außerdem die Anleitung Ihres Telefonwahlgeraates.

Beachten Sieittebrateihinweisefur diezusätzlichen AlarmausgangeaufderfolgendenSeite.

10.7 Schlüsselschalter

Jede Zone erlaubt, sofern entsprechend programmiert, den Anschluss eines Schlüsselschalters zum Aktivieren, bzw. Deaktivieren schalten der Alarmzentrale.

Es können Schlüsselschalter mit Impulskontakt oder Dauerkontakt verwendet werden. Beachten Sie bei Schlüsselschaltern mit Dauerkontakt, dass die Bedienteile weiterhin aktiv sind und es zu Missinterpretationen kommt kann, wenn ein Schlüsselschalter noch aktiv ist, die Alarmzentrale jedoch bereits über das Bedienteil deaktiviert wurde. Es wird Daher der Einsatz von Schlüsselschaltern mit Impulskontakt empfohlen.

Bei Betätigten des Schlüsselschalters wird die Ausgangsverzögerungszeit für den entsprechenden Bereich aktiviert, danach ist die Alarmzentrale aktiviert. Bei internen Bereichen, ist auch eine sofortige Aktivierung möglich. Beim erneuten Betätigten wird die Alarmzentrale deaktiv geschählt.

Einige Schlüsselschalter haben zusätzliche LED-Anzeigen, die extern beschaltet werden konnen. Dies konnen Sie ggf. mit den progr. Ausgangen (OP1) vornehmen.

10.8 Einbau und Anschluss eines Lautsprechers

Ein optionaler 16 Ohm Laufsprecher wird an die Klemmen LS und + angeschlossen.

Der Laufsprecher kann direkt in das Gehäuse der Alarmzentrale eingebaut werden.

Alternative kann der Laatsprecher als zusätzliche interne Alarmierung von der Alarmzentrale abgesetzt montiert werden. Die Entfernung zur Zentrale sollenthere bei 20m nicht übersteigen.

10.9 Zusätzliche Alarmausgabe

Die Alarmzentrale verfügbar am oberen Platinenrand über den Anschluss von zusätzlichen Transistorausgaben. Diese werden mit Hilfe des beiliegenden Steckkabels nutzbar gemacht. Im Folgenden finden Sie die Pinbelegung des Kabels.itte beachten Sie, dass die Farbcodierung des Kabels nicht immer mit der unter beschriebenen Angabe übereinstimmt.

Farbe	Funktion
Rot (1) +12V dauerhafteSpanningsversorgung (500mA max.)
Schwarz (2) Masse 0V dauerhaft
Orange/Weiß (3) Nicht verwendet
Braun/Weiß (4) Störungseingang vom Telefon bei Leitungsverlust (+12V wenn gestört)
Grau (5) Zusätzlicher Ausgang 8
Weiß (6) Zusätzlicher Ausgang 7
Violett (7) Zusätzlicher Ausgang 6
Blau (8) Zusätzlicher Ausgang 5
Grün (9) Zusätzlicher Ausgang 4
Gelb (10) Zusätzlicher Ausgang 3
Orange (11) Zusätzlicher Ausgang 2
Braun (12) Zusätzlicher Ausgang 1

10.10 Relaismodul

Anstelle der zusätzlichen Transistorausgabe haben Sie die Möglichkeit, ein optionales Relaismodul mit acht Wechslerrelais anzuschreiben. Beachten Sieitte dazu die Hinweise im Relaismodul.

10.11 Widerstände

Das Alarmsystem kann die Zonen über zwei Arten überwachen.

A: Zone geschlossen NC (kein Widerstand eingesetzt)

B: Zone geschlossen 2,2kOHM (zwei Widerstände eingesetzt)

In der ersten Variante, kann das System nur erkennen, ob die Zone geöffnet wurde und registriert ein Öffnen stets als Alarm auf dieser Zone. Die Sabotagekontakte der einzelnen Melder,müssen separat auf die Sabotagezone der Alarmzentrale angeschlossen werden. Die in dieser Anleitung beschrieben Anschlussbeispiele beziehen sich darauf auf die Variante A (ohne Widerstände).

In der zweiten Variante werden Sabotagekontakt und Alarmkontakt in einer Zone überwacht. Die Alarmzentrale kann darauf unterschieden, ob es sich bei einer Änderung des Widerstands um einen Alarm, oder eine Sabotage handelt. Beachten Sie, dass es zwei verschiedene Widerstandswerte gibt.

A:2,2kOhm (rot, rot, rot, gold)

B:4,7kOhm (gelb,violet,rot,gold)

Beachten Sie die beiden Einbauvarianten der Melder: A: B:

10.12 Anschluss von Erweiterungsmodulen

Das 8-Zonen Drahterweiterungsmodul sowie des 8-Zonen Funkerweiterungsmodul werden folgendermaßen an den 4-Draht-Bus angeschlossen.

Beachten Sie beim Anschluss des 8-Zonen Drahterweiterungs-moduls, dass der Zonenabschluss (NC / DEOL) von Zentrale und Erweiterungsmodul identisch ist.

10.13 Adressierung von Erweiterungsmodulen:

Jedes Erweiterungsmodul muss einem bestimmten Bereich von Zonen zugeordnet werden. Zwei Module dürfen nicht den gleichen Zonenbereich belegen. Die Zonenbereiche sind über die Steckbrücken auf den Erweiterungsmodulen zu adressieren.

Zonen 9-16

Zonen 17-24

Zonen 25-32

10.14 Gehtest

Für die Gehtestfunktion muss der Ausgang OP3 entsprechend programmiert sein (Funktion 83, Option 5). Aktiviert der Benutzer die Gehtestfunktion, so wird die LED zum Erkennen einer Bewegung am Melder aktiviert.

10.15 Melder-Alarmspeicher

Für die Alarmspeicherfunktion bei z.B.
Bewegungsmeldern muss der Ausgang OP3
entspruchend programmiert sein (Funktion 83, Option 3).
Der Melder, welcher als erstes in einer Linie ausgelost hat, kann dies speichern und signalisieren.

11 Einzelsystem oder partitioniertes System

Die Zentrale kann als einzelnes oder partitioniertes System betrieben werden. Im Einzelsystem konnen alle Bereiche gleichzeitig und 3 Teilbereiche Aktiviert und Deaktiviert werden.. Alle Bedienteile, Zonen und Ausgänge arbeiten fur das gesamte System.

Arbeitet die Zentrale als partitioniertes System, so stellt sie gewissermaBen 4 Kleinere eigenstandige Alarmzentralen bereit. Im partitionierten System:

• kann jeder Partition aktiv/deaktiv, im Alarmfall unabhängig, geschalten werden.
• können Sie verschiedene Bedienteile zu einer oder mehreren Partition(en) zuweisen. Die Bedienteile können nur zugewiesene Partitionen aktiv/deaktiv schalten.
• kann jeder Partition einen separaten Signalgeber haben.
• können Zonen zu mehreren Partitionen zugeordnet werden; z.B. kann eine Eingangstür-Zone von mehreren Firmen in einem Gebäude genutzt werden.

Die Wahl zwischen Einzelsystem oder partitioniertem System kann bei der erstmaligen Inbetriebnahme in der Zentrale gewählt werden. Wenn Sie dies später ändern möchten, so verwenden Sie den Befehl „098 Werkseinstellungen herstellen".

Für weitere Informationen lessen Sieitte unter 16.4 „Programmierung von Partitionen".

12 Allgemeine Begriffe

ZONE

Als Zone werden ein oder mehrere Melder bezeichnet, die mit der Einbruchmeldezentrale über den Eingang CCT verbunden sind.

Eine Zone gilt als geöffnet oder ausgelöst, wenn der Stromkreis innerhalb CCT durch einen Melder

(Bewegungsmelder, Magnetkontakt,...) unterbrochen wurde (für NC), bzw. der Widerstandswert sich geändert hat (für DEOL).

Eine Zone gilt als geschlossen oder in Ruhe, wenn der Stromkreis innerhalb CCT geschlossen ist (fur NC), bzw. sich die Linienspannung von der Zentrale innerhalb der wichtigen Parameter befindet (fur DEOL).

EINBRUCHMELDEZENTRALE AKTIVIER

Im aktiven Zustand der Einbruchmeldezentrale überwacht.
these alle Zonen auf Veränderungen und lost lokalen bzw.
externen Alarm aus.

EINBRUCHMELDEZENTRALE DEAKTIVIERT

Im deaktiven Zustand der Einbruchmeldezentrale werden nur die Zonen überwacht, die immer aktiv sind, wie zum Beispiel, 24Stunden, Technik, Feuer- und Brandmelder. Ein Alarm durch eine dieser Zonen im deaktiven Zusand führt mein zur einem internen Alarm.

INTERN/EXTERN AKTIVIER

Neben der kompletten Aktivierung der

Einbruchmeldezentrale ist es auch möglich, einzelne Bereiche (B, C, D) zu aktivieren. So ist es möglich, dass man sich zu Hause aufhalt und Bereich der Anlage aktiviert und damit ebenfalls geschützt ist. Diese Art der Aktivierung wird intern genannt. Die Komplettaktivierung des Systems bezeichnet man als externe Aktivierung

INTERNALARM

Bei internem Alarm werden nur die Summer der Bedienteile und der optional angeschlossene Laufsprecher aktiviert.

LOKAL ALARM

Bei lokalem Alarm werden zusätzlich die angeschlossenen Kombisignalgeber (Blitzleuchte und Sirene) aktiviert.

EXTERNALARM

Bei externem Alarm erfolgt darüber den angeschlossenen akustischen und optischen Signalgebern auch noch zusammen eine Übertragung per Telefon.

13 Begriffserklarung

Vor der eigentlichen Programmierung der Zentrale sollenn Sie sich einen Überblick über die verwendeten Begriffe verschaffen. Sie erhalten zunachst eine Erklärung über die möglichen Zonentypen und den zugewiesenen Eigenschaften.

NV-NICHTVERWENDET

Eine Zone an der nichts angeschlossen ist und dahernicht verwendet wird, ist auf nicht verwendet zu setzen.

UF-ÜBERFALL

These Zone lost immer einen Alarm aus. Unabhängig davon, ob die Einbruchmeldezentrale aktiviert oder deaktiviert ist. Ein Überfallalarm sollte unbedingt (z.B.: über optionales Telefonwahlgerät) übertragen werden. Das Programmiermenü kann nur verlassen werden, wenn diese Zone geschlossen ist.

FE-FEUER

These Zone lost immer einen Alarm aus. Unabhängig davon, ob die Einbruchmeldezentrale aktiviert oder deaktiviert ist. Die Alarmierung erfolgt über den Summer im Bedienteil und an der Außensirene als gepulster Alarmton. Das Programmiermenü kann nur verlassen werden, wenn diese Zone geschlossen ist. Schließen Sie an diese Zone nur Brandmelder an, die über eine automatische Rückstellung verfügbar, sonst wird bei der manuellen Rückstellung erneut ein Alarm ausgelöst.

SO-SOFORT

These Zone lost bei aktivierter Einbruchmeldezentrale sofort einen Alarm aus. These Zone kann beim Verlassen des Programmiermenus geöffnet sein.

24 STUNDEN

These Zone lost immer einen Sofortalarm aus. Bei deaktivierter Einbruchmeldezentrale erfolgt die Alarmierung über den Summer im Bedienteil und den Lautsprecher der Alarmzentrale. Im aktivierten Zustand wird zusätzlich der Sirenenausgang aktiviert. Wird eine 24 Stunden Zone gespeit, so gilt dies nur für den deaktivierten Zustand. Das Programmiermenü kann nur verlassen werden, wenn diese Zone geschlossen ist.

EA-EIN/AUSGANG

These Zone lost bei aktivierter Einbruchmeldezentrale erst nach einer eingestalten Verzögerungszeit (Eingangsgverzögerung) einen Alarm aus. Verwenden Sie diesen Zonotyp z.B. für den Öffnungsmelder an ihrer Eingangstür. Beim Verlassen des Objeks kann das Schließen dieser Zone dazu verwendet werden, um die Ausgangsverzögerung zu beenden. These Zone kann beim Verlassen des Programmiermenü geöffnet sein.

EF-EINGANG FOLGEND

These Zone lost keinen Alarm aus, wenn zuvor eine Eingang/Ausgang-Zone die Eingangsverzogerungszeit aktiviert hat. Es erfolgt ein Sofortalarm, wenn keine Eingangsverzogung zuvor aktiviert wurde. Verwenden Sie diesen Zonotyp z.B. für einen Bewegungsmelder im Eingangsfur, der auf die (mit Öffnungsmelder versehene) Eingangstür ausgerichtet ist. Diese Melder kann als Ein/Ausgangsmelder bei Intern Aktivierung verwendet werden. These Zone kann beim Verlassen des Programmiermenü geöffnet sein.

ES - ERSCHÜTTERUNGSSSENSOR

These Zone wird für ältere Generationen von Erschütturungssensoren besteht. Sprechen Sie im Einzelfall mit der Technikhotline.

TK-TECHNIK

Eine Technikzone lost im deaktivierten Zustand einen Alarm über Bedienteil und optionalem Wahlgerät aus. Im aktivierten Zustand wird kein Alarm ausgelöst. Soltte sich ein Alarm im aktivierten Zustand auf dieser Zone ereignen, wird dieser beim Deaktivieren der Zentrale angezeigt. Verwenden Sie diesen Zonentyp z.B. für Wassermelder. Das Programmiermenu kann nur verlassen werden, wenn diese Zone geschlossen ist.

SK-SCHLUSSELKASTEN

Wird diese Zone geöffnet wird thesee Ereignis im Speicher der Einbruchmeldezentrale gespeichert. Zugleich kann dies über das optionale Telefonwahlgerrat übertragen werden. Es kommt nicht zu einem Alarm.

BM-BRANDMELDER

These Zone arbeitet identisch wie eine Feuerzone. Im Gegensatz zur Feuerzone, konnen bei dieser Zone die angeschlossenen Brandmelder über das kurzzeitige Entfernen der Versorgungsspannung zurückgestellt werden, ohne dass es bereits zu einem Alarm kommt. Die Rückstellung muss befind einoch über einen Schaltausgang erfolgen. Das Programmiermenu kann nur verlassen werden, wenn diese Zone geschlossen ist.

SS-SCHLUSSELSCHALTER IMPULS

An die Einbruchmeldezentrale kann ein Schlüsselschalter (Impuls) angeschlossen werden. Eine Veränderung dieser Zone ändert den Zustand der Alarmzentrale von aktiv auf deaktiv, bzw. deaktiv auf aktiv (nach Ablauf der Verzögerungszeit).

BS-BLOCKSCHESS

An die Einbruchmeldezentrale kann ein Schlüsselschalter (Dauer) angeschlossen werden. Eine Veränderung dieser Zone ändert den Zustand der Alarmzentrale von aktiv auf deaktiv, bzw. deaktiv auf aktiv (nach Ablauf der Verzögerungszeit). Beachten Sie, dass Sie dann nur über den Schlüsselschalter die Zentrale bedieten. Ansonsten konnen undefinierte Zustände entstehen.

AM - Anti-Mask

Die Anti-Mask-Funktion wird von einigen Bewegungsmeldern unterszt und arbeitet als Abdeckungsschutz. Über einen separaten Ausgang am Melder wird der Zentrale gemeldet, dass der Melder verdeckt ist. Dieses Problem wird dann der zugehorigen Alarmzone gemeldet.

FB-Forbikobler

These Zone wird mit einem externen Codeschloss oder einer Zugangskontrolleinrichtung verbunden. These Zone arbeitet wie eine regulare Ein-/Ausgangszone. Wir diese Zone während der Ausgangszeit ausgelost so wird die Ausgangszeit unmittelbar beendet und die Einbruchmeldezentrale aktiviert. Wir diese Zone bei aktiver Einbruchmeldezentrale ausgelost, startet diese die Eingangsverzögerung.

14 Beispielinstallation

Anhand dieser Beispielinstallation soll Ihnen die Verwendung der Terxon MX naher gebracht werden. Hierzu verwenden wir ein Einzelsystem mit zwei Benutzern. Ein Benutzer soll über Code-Eingabe, der Andere über Chip-Schlüssel die Alarmanlage (de)aktivieren können.

Weiterhin sollen zwei Melder, ein Bewegungsmelder (XEVOX ECO) und ein Öffnungsmelder (MK1310W) an die Anlage angeschlossen werden. Über das Schaltschloss (SE1000) soll das Gesamtsystem aktiviert werden.

Die Signalgeber SG1650 (Sirene+Blitz) dient zur visuellen und akustischen Wiedergabe eines Einbruchs- oder Überfallalarms.

Auch wollen wir Ihnen die Programmierung der Meldertypeen und der Transistorausgabe für die externen Alarmgeber ausfuhrlich erklären.itte verbinden Sie die Anlage noch nicht mit der Spannungsvorsorgung oder dem Akku!

Zunachst beginnen wir mit der Verdrahtung der Bewegungs- und Öffnungsmelders. Im Anschluss daran erklären wir die Verdrahtung der Sabotaglinie.itte verwenden Sie fur die Verdrahtung das 8-adrige Alarmkabel AZ6360 bzw.AZ6361.Die folgende Abbildung zeigt den Anschluss der Melder an die Anlage:

Bitte beachten Sie, dass Sie zur Verdraughtung der Sabotaglinie noch zwei zusätzliche Leitungen benötigen. Im nachsten Schritt verbinden wir das Bedienteil mit der Anlage.itte achten Sie darauf, dass die Steckbrücke bei der Verwendung nur eines Bedienteiles nicht gesteckt ist (siehe S. 13). Schlieben Sie das Bedienteil wie gezeigt an die Zentrale an.

Jetzt wird der Schlüsselschalter (SE1000) mit der Anlage verbunden. Stecken Sie dazu, das im Lieferumfang befindliche Steckerkabel auf die Anschlussleiste für die zusätzlichen Schaltausgänge. Diese Ausgänge werden zur Ansteuerung der LEDs besteht.

Bitte lessen Sie hierzu auch die Bedienungsanleitung des Schlüsselschaltes durch. Bitte beachten Sie, dass das Schaltverhalten des Schlüsselschalters auf Impuls eingestellt ist. Die oben gezeigte Schaltung erhögt es Ihnen die Alarmanlage durch Drehen des Schlüssels in beiden Richtungen zu aktivieren bzw. zu deaktivieren. Auch hier wird die Sabotagelinie noch nicht an die Zentrale angeschlossen. Die Einstellungen der Relais- und zusätzlichen Schaltausgänge zeigen wir später.

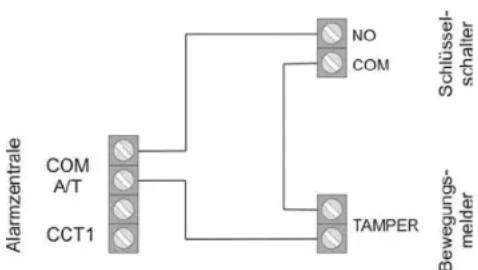

Im Folgenden zeigen wir Ihnen die Verdraughtung der Sabotaglinie.itte achten Sie darauf, dass Sie alle Sabotagekontakte der einzelnen Komponenten in Reihe schalten. Sirene und Blitz sind hiervon ausgenommen, da hierfür ein spezieller Sabotageanschluss an der Anlage zur Verfugung steht. Die folgende Darstellung mit Bewegungsmelder und Schlüsselschalter soll den Anschluss der Sabotagekontakte verdeutlichen. Der verwendet Öffnungsmelder besitzt keinen Sabotageanschluss!

Wenn Sie ausschließlich Melder ohne Sabotagekontakt verwenden, mussen Sie eine Brücke zwischen COM und A/T an dem Alarmsystem eingefugen

Bevor wir zur Programmierung der Anlage kommt beschreiben wir zum Abschluss der Verdrahtungsarbeiten noch den Anschluss der Sirene und des Blitzes an die Texxon MX. Hierzu verwenden wir die SG1650.

Die Sabotagelinie von Blitz und Sirene wird über einen eigenen Sabotagekontakt der Anlage angeschlossen. Wenn Sie keinen externen Signalgeber verwenden..., mussen Sie eine Drahtbrücke zwischen TR und Masse (0V) der Alarm-zentrale setzen. Der Anschluss der der SG1650 an die Terxon MX zeigt folgenden Bild:

Die Verdrahtung der Anlage ist damit beendet.

Jetzt wird die Anlage programmiert.
Bitte achten Sie darauf, dass die Sabo-tagekontakte aller Komponenten geschlossen sind, bevor Sie die Anlage an die Spannungsvorsorgung anschließen. Gehen Sieitte wie folgt vor:

1. Schlieben Sie dazu den 12V Akku (7,0Ah) an die Klemmen der Zentrale an (rot = +12V , schwarz = 0V ).
2. SchlieBen Sie die beiden PINs der Kickstart-Steckbrücke mit Hilfe eines Schraubendrehers kurz (siehe S.14).
3. Die grüne LED-Anzeige für die Spannung ( ≌ ) beginnnt zu blinken und die Summer der Bedienteile konnen aktiviert sein. Die Anzeige im Display muss nicht beachtet werden.
4. Geben Sie den werkssheitigen Benutzzercode ein. Er lauter: 1234. Die Anzeige im Display muss nicht beachtet werden.

5. Verschlieben Sie erst das Gehäuse der Einbruchmeldezentrale, bevor Sie die 230V Spannung anlagen.

6. Versorgen Sie die Einbruchmeldezentrale mit der 230V Netzspannung.

7. Die grüne LED Anzeige für die Spannung ( ≌) leuchtet dauerhaft.

8. Geben Sie nun über ein Bedienteil ein: 0 und im Anschluss den werksseitigen Programmiercode 7890 Auf den Display steht: Mult Syst?

9. Drucken Sie die Taste 1, um ein partitioniertes System zu erstehen.
   Drucken Sie die Taste 0, um ein Einzelsystem, wie in unserer Beispielinstallation zu erstehen.
   Bestätigten Sie ihre Wahl mit ✓

10. Die Anzeige im Display zeit: PROGR.MODUS

11. Sie befinden sich nun im Programmiermenü der Einbruchmeldezentrale und können mit der Programmierung beginnen.

Wir beginnen mit der Programmierung der beiden Zonen. Geben Sie über die Tastatur 001 gefolggt von ein um Einstellungen an der Zone 1 (Bewegungsmelder) vorzunehmen. Sie erhalten folgende Anzeige.

001:Zone01 Texon M

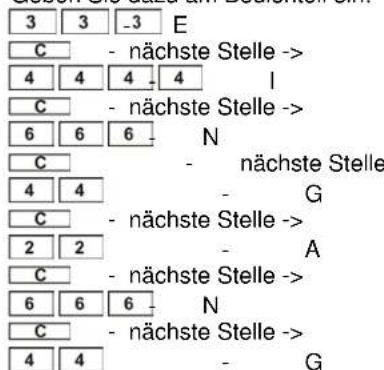

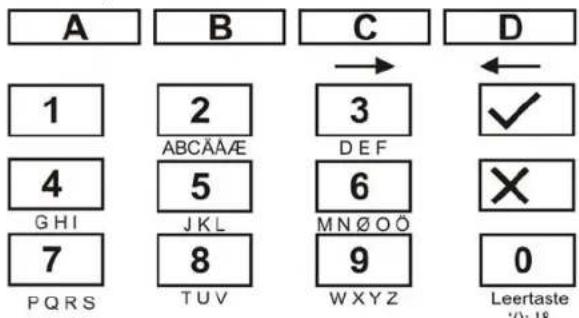

Sie konnen nun den Zonennamen „Zone01" mit Hilfe der Tastatur des Bedienteils verändern. Die Tasten sind wie bei einem Mobiltelefon zu bedieren. Mit der Taste C gehen Sie eine Stelle nach vorne mit D eine Stelle zurück (siehe S. 45).

Drucken Sie nun die Eingabetaste , es erscheint:

001:EAabcd1 Texon M

Die Zone 001 soll als "Sofort" definiert werden. Geben Sie nun 03 ein. Sie sehen die Anzeige:

001:SOa Terxon M

Mit den Tasten A, B, C, D können Sie die Zugehörigkeit des Melders zu den einzelnen Bereichen verändern. In dieser Beisipelprogrammierung soll der Bewegungsmelder bei Gesamtscharf aktiv sein.

Bestätigen Sie nun mit der Taste√ ihre Eingabe. Sie gelangen wieder in die Ausgangsmaske des Programmiermenüs.

Geben Sie jetzt 002 zur Bearbeitung der Zone 2 gefolgt von ein. Sie erhalten:

002:Zone02 Terxon M

Ändern Sie den Name der Zone wie Sie es wünschen und drücken Sie die Eingabetaste. Folgende Anzeige wird dargestellt:

002:EF abcd1 Texon M

These programmieren wir um in EIN/Ausgang. Geben Sie 05 ein. Sie sehen folgende Darstellung im Display:

002:EAa 1 Texon M

Fugen Sie durch Drucken der Taste B den Magnetkontakt dem Bereich B hinzu. Bestätigen Sie die Einstellung mit der Eingabetaste
Die Zahl „1" hinter den Teilbereichen gibt die Zeitverzögerungsgruppe (1 bis 4) an. Diese können Sie jederzeit im Programmiermenü (Menupunkt 201 bis 204) abändern (siehe S. 87). Nun muss nur noch der Schlüsselschalter auf Zone 3 programmiert werden. Geben Sie 003 ein,ändern Sie, wenn Sie es wünschen, den Zonennamen und drucken Sie die Eingabetaste
Das Display gibt folgenden wieder:

003:SO a Texxon M

Ändern Sie die Zone über Eingabe von 11 in Schlüsselschalter und Folgende Anzeige erscheint:

003:SSa Texxon M

Bestätigen Sie ihre Eingabe mit √.itte achten Sie darauf, dass die nicht angeschlossenen Zonen 004 bis 008 auf „Nicht Verwendet" (NV) stehen. Die jeweilige Zone konnen Sie über 00 in die entsprechende Einstellung bringen.

Im nachsten Schritt soll die Ausgangsverzogerungszeit eingestellt werden. Diese gibt an, welche Zeit Ihnen zum Verlassen des geschäften Bereiches zur Verfügung stehen, bevor die Alarmanlage aktiviert wird. Wahlen Sie im Programmiermodus über das Bedienteil die 044, gefolggt von Im Display sehen Sie:

044:Ausg.A=45 Texon M

Geben Sie die gewünschte Gesamtausgangsverzögerung ein (1 für 10 Sek. bis 6 für 120 Sek.) und bestätigen Sie mit. Die Eingangsverzögerungszeit 1 wird über den Menupunkt 201 eingestellt.

In thisem Beisiel stehen Ihnen 45 Sekunden zur Deaktivierung der scharf geschalteten Alarmanlage zur Verfügung. Sie konnen Werte zwischen 10 und 120 Sek. wahlen. Die 1 entspricht 10 und die 6 steht fur 120 Sekunden. Drucken Sieitte nach Ihrer Wahl

Jetzt widmen wir uns der Programmierung der zusätzlichen Transistorausgabe für die LEDs des Schlüsselschalters. Die gelbe LED soll im deaktivierten, die rote im aktivierten Zustand der Alarmanlage leuchten. Geben Sie über die Tastatur 151 ein, um den ersten zusätzlichen Transistorausgang OP4 bzw. den Zustand der roten LED zu programmieren. Bestätigten Sie mit der Eingabe-taste. Sie erhalten:

151: Einbruch Terxon M

Bitteändern Sie durch Eingabe von 13 die Einstellung auf „Aktiv folgend". Die Anzeige wechselt zu:

151: Aktiv
Texon M

Bestätigen Sie ihre Eingabe mit. Der Transistorausgang OP5 - im Programmiermenü der Punkt 152 - muss auf "DEAKTIV" (14) eingestellt werden.itte beachten Sie, dass Änderungen erst nach dem Verlassen des Programmiermenü übernommen werden.

Die gelbe LED leuchtet nun im deaktivierten Zustand des Alarmsystems dauerhaft und erlischt nach der Scharfschaltung. Die rote LED zeigt an, ob die Anlage aktiviert ist.

Abschluss werden die Einstellungen der Relaisausgabe 1 und 2 für die Sirene und den Blitz der SG1650 erklär.
Geben Sie 081 über die Tastatur ein und bestätigten Sie mit √. Folgende Anzeige erscheint:

081: Aktiv quit Texxon S

Geben Sie nun 08 ein um „Blitz folgend“ zu wahren. Dadurch wird der Blitz erst zurückgesetzt, wenn Sie die Alarmanlage deaktivieren. Drücken Sie abschiedeND Der Relaisausgang 2 muss auf „Sirene“ gesetzt werden. Wahlen Sie dazu den Menupunkt 082 und verifizieren Sie diesen mit . Durch Eingabe von 00 und setzen Sie den Ausgang auf „Sirene". Um die Sirenenverzogierung zu verändern, geben Sie im Programmiermenü 041 ein und drucken Sie die Eingabetaste . Sie sehen im Display:

041: Sir.verz. = 0 Texon S

Wenn Sie es wünschen konnen Sie eine Änderung der Sirenenverzogerung eingeben. Es stehen Ihnen 0 bis 20 min. zur Auswahr.
Bei der Sirenendauer konnen Sie zwischen Werten von 1,5 min. bis 20 min. wahlen.
Wahlen Sie dazuitte den Programmierpunkt 042 und bestätigen Sie mit .Sie erhalten folgende Anzeige:

042: Sir.Dau. = 3
Terxon M

Wir empfehlen Ihnen diesen Wert beizubehalten oder auf 1.5 Minuten zu verkurzen (in Deutschland darf die Sirenendauer 3 Minuten nicht überschreiben).

Bevor die Benutzer hinzugefügt werden, wollen wir noch die einzelnen Funktionen der Anlage testen. Beginnenn都会 wir mit dem Test der Relais-/Transitorausgabe.

Geben Sie nun im Programmiermenü 091 ein und drucken Sie.

Zwischen N01 und C1 messen Sie nun einen Durchgang und der Blitz beginnt zu blinken. Wenn Sie Eingabetaste erneut drucken, wird der Ausgang wieder zuguckgesetzt. Mit den Menüpunkten 092 und 093 konnen Sie dien Relaisausgang 2 und den Transistorausgang OP3 testen.

Im nachsten Schritt überprüfen wir, ob der Bedienteilsummer einwandfrei Funktioniert. Wahlen Sie hierzu den Menupunkt 095 gefolggt von Sie erhalten folgende Anzeige:

095: Test: B-Teil Texon M

Gleichzeitig horen Sie einen durchgehenden Ton. Der Summer Funktioniert. Bestätigten Sie mit

Abschluss wird die Funktionalität der Melder getestet. Dafür steht der Menupunkt 097 zur Verfügung. Drücken Sie anschließend die Eingabetaste. Folgende Anzeige erscheint im Display::

097:Gehtest Terxon M

Öffnen Sie nun die Zone 02. Sie horen einen Doppelton und sehen die Anzeige:

A:Zone 02 Texon M

Schlieben Sie die Zone wieder und drücken Sie erneut um den Meldertest zu beenden. Führten Sie den Test auch bei den anderen Meldern durch. Wenn Sie einen Laufsprecher mit dem System verwenden, können Sie diesen im Programmiermenü über 094 testen. Damit sind alle Einstellungen im Programmiermenü vorgenommen. Verlassen Sie das Programmiermenü über Eingabe von 099 und bestätigten Sie mit Sie befinden sich nun im Benutzernenu.

Im weiteren Verlauf sollen dem System noch zwei Benutzer zugeführten werden. Der erste Benutzer (Bernd) soll das System über die Eingabe eines Codes, der Zweite (Anna) mit einem Chipsaktivieren und deaktivieren können. Geben Sie im Benutzermen den Administratorcode 1234 ein.

Option:? Texxon M

Geben Sie nun über die Tastatur die 4 ein. Das Bedienteil zeigt:

Code alt: Texon M

Geben Sie nun den Benutzernummer des Benutzers 2 ein. Diese lautet: X002. Drücken Sie Im Display erscheint:

B02: Ben. 02 Texon M

Ändern Sie nun den Name n über die Tastatur des Bedienfeldes, in unserem Falle BERND.

B02:BERND Texon M

Drucken Sie die Eingabetaste. Nun werden Sie aufgefordert einen neuen Code in das System einzugeben.

Ben.02: TerxonM

Geben Sie z.B. 1111 ein und bestätigen Sie mit Über diesen Code kann die Anlage aktiviert und deaktiviert werden.

Im nachsten Schritt wird der Benutzer Anna hinzugeführ, die über Chipschüssel die Anlage aktivieren bzw. deaktivieren soll. Geben Sie dazu im Benutzermenü den Administratorcode 1234 gefolggt von der 4 ein. Sie erhalten:

Code alt: Texon M

Geben Sie nun die Benutzernummer des Benutzers 3 ein.
These lautet: X003. Drücken Sie Im Display erscheint:

B03: Ben. 03 Texon M

Ändern Sie nun den Name auf ANNA. und drücken Sie die Eingabetaste. Im Display erscheint:

B03:ANNA Texon M

Nach Drücken der Eingabetaste erscheint im Display:

Ben.03: TerxonM

Halten Sie nun den Chipslussel vor das Bedienteil. Sie horen einen Doppelton. Der Chipslussel wurde erfolgreich eingelernt. Wenn Sie es wünschen, können Sie zusätzlich für den Benutzer auch einen PIN-Code hinterlegen. In dieser Fall hat der Benutzer die Wahl, ober das Alarmsystem über Code oder Chipslussel aktivieren will.

Mochten Sie die Texxon MX aktivieren, geben Sieitte den Code ein oder halten Sie den Chipschluss vor die Anlage. Sie erhalten folgende Anzeige:

Option:? Texxon M

Durch Drucken der Tasten A oder konnen Sie nun die gesamte Anlage Aktivieren. Über die Tasten B, C und D haben Sie die Möglichkeit einzeln Teilbereiche auszuwahlen. So konnen Sie z.B. im Falle dieser Beispielinstallation über Scharfschaltung des Teilbereiches B nur den Offnungsmelder aktivieren und so die Ausgangstüre überwachen. Die Anlage ist nun komplett eingerichtet.

Möchten Sie anstelle des Signalgebers SG1650 die SG1710 oder SG1900 verwenden, dann nutzen Sieitte die nachfolgenden Anschlusspläne.

Bei Verwendung der Sirene muss der Relaisausgang 1 (Programmiermenü: Menüpunkt 081) auf Sirene (00) gesetzt sein.

Verwenden Sie zum Anschluss der SG1900 die beigeführten Widerstände (1k Ohm). Vergessen Sie nicht den Anschluss des internen Akkus von NC auf Battery (-) umzuklemmen. Lesen Sieitte hierzu auch die Bedienungsanleitungen der entsprechenden Signalgeber sorgfaltig durch.

15 Erste Inbetriebnahme

Wenn Sie die Beispielinstallation überspringen und sofort ihre eigene Konfiguration erstellen wollen, dann folgen Sieitte den folgenden Schritten.itte machen Sie sich vor der Inbetriebnahme der Anlage mit den wichtigsten Begriff-lichkeiten der Zentrale vertraut. Sie konnen die Zentrale nun in Betriebnehmen.

1. Schlieben Sie dazu den 12V Akku (7,0Ah) an die Klemmen der Zentrale an (rot = +12V, schwarz = 0V).
2. SchlieBen Sie die beiden PINs der Kickstart-Steckbrücke mit Hilfe eines Schraubendrehers kurz (siehe S.14).
3. Die grüne LED Anzeige für die Spannung ( ≌ ) beginnt zu blinken und die Summer der Bedienteile können aktiviert sein. Die Anzeige im Display muss nicht beachtet werden.
4. Geben Sie den werkssheitigen Benutzerocode ein. Er lautet: 1234. Die Anzeige im Display muss nicht beachtet werden.
5. Verschlieben Sie erst das Gehäuse der Einbruchmeldezentrale, bevor Sie die 230V Spannung anlagen.
6. Versorgen Sie die Einbruchmeldezentrale mit der 230V Netzspannung.
7. Die grüne LED Anzeige für die Spannung ( ≌) leuchtet dauerhaft.
8. Geben Sie nun über ein Bedienteil ein: 0 und im Anschluss den werksseitigen Programmiercode 7890 Auf den Display steht: Mult Syst?
9. Drücken Sie die Taste 1, um ein partitioniertes System zu erstellen.
   Drücken Sie die Taste 0, um ein Einzelsystem zu erstellen.

10. Die Anzeige im Display zeit: PROGR.MODUS

11. Sie befinden sich nun im Programmiermenü der Einbruchmeldezentrale und können mit der Programmierung beginnen.

16 Programmierung der Zentrale

16.1 Programmiermodus

Alle Eingaben im Programmiermodus werden über die Tastatur vorgenommen. Die LCD-Anzeige gibt Ohnen Auskunft über ihre Eingabe. Nahere Angaben zu den einzelnen Programmierpunkten finden Sie ab Seite 30.

Um einen Punkt zuändern gehen Sie wie folgt vor:

1. Geben Sie zunachst über die Tastatur die dreistellige Nummer für den Menupunkt ein, (z.B. 001 für Zone 1), dessen Eigenschaft Sie ansehen, oder ändern möchten. Drücken Sie zur Bestätigung ihrer Eingabe die Eingabe-Taste
   An der LCD Anzeige wird der gewählte Menüpunkt angezeigt.
2. Wenn Sie die Einstellung nicht ändern mögen, drücken Sie die Eingabe-Taste
3. Anonsosten geben Sie nun den neuen Wert über die Tastatur ein. Den entsprechenden Wert entnehmer Sie der Programmiertabelle. Die neue Eigenschaft wird angezeigt.
4. Um den neuen Wert zu speichern, drücken Sie die Eingabe-Taste
5. Ein neuer Punkt kann erst ausgewählt werden, wenn das LCD Display PROGR.MODUS anziegt.

Zum Verlassen des Programmiermenüs gehen Sie wie folgt vor:

1. Das LCD Display zeit: PROGR.MODUS.
2. Drucken Si99 und bestätigen Sie ihre Eingabe mit der Eingabe-Taste. Das LCD Display zeigt: Ende prog?

3. Bestätigen Sie ihre Eingabe mit der Eingabe-Taste Zum Abbrechen der Eingabe drucken Sie die X-Taste X.

4. Haben Sie die Eingabe mit der Eingabe-Taste bestätigt, überprüft die Alarmzentrale den aktuellen Status des Systems.

Sind Störungen vorhanden, werden diese nun angezeigt. Mögliche Störungen sind:
- Sabotagekontakt von der Alarmzentrale oder Bedienteil geöffnet.
- Keine Netz- oder Batterieversorgung vorhanden.
- Eine Zone geöffnet, die auch im deaktivierten Zustand der Zentrale unmittelbar Alarm gibt (24Stunden, Feuer, Brand, Sabotage).

Bei einer Systemstörung wird der Programmiermodus nicht verlassen. Beseitigen Sie zunachst alle angezeigten Systemstörungen und verlassen führen Sie die oben beschriebenen Schritte erneut durch.

1. Sofern keine Störungen vorhanden sind, kehrt die Alarmzentrale in den normalen Betriebszustand darüber.
2. Ab Anlagenversion V.2.04.0151: Nun startet das System den Bustest. Hierbei überprüft das System mögliche Fehler und Störungen auf dem Bus, an dem Bedienteile und Erweiterungen angeschlossen sind.
3. War der Bustest erfolgreich, drücken Sie um das Programmiermen zu verlassen.

Werksseitige Codes:

Benutzercode 1: 1234

Benutzercode 2-16: X002....X016 (erst nach Eingabe gultig)

Bedrohungscode X017 (erst nach Eingabe gültig)

16.2 Übersicht der Programmierfungsten

Ländereinstellung (000)

Achtung: Bei der Änderung der Länderinstellung, werden alle Einstellungen im System auf die Werkswerte des jeweiligen Landes zurückgesetzt.

Menüpunkt	Einstellung (n)	Bedeutung
000	0 UK - Großbritannien
1 I - Italien
2 EE - Spanien
3 P - Portugal
4 NL - Niederlande
5 FR - Frankreich
6 B - Belgien
7 D - Deutschland
8 CH - Schweiz
9 A - Österreich
X1 IRL - Irland
	X2	OEM1
	X3	OEM2
X4 FI - Finnland
X5 N - Norwegen
X6 DK - Dänemark
X7 S - Schweden

Zoneneinstellung (001 - 016, X17 - X32 ✓ nn

Bei der Zonenprogrammierung programmieren Sie zunachst den Zonennamen und anschließend die Zoneneigenschaft.

Menüpunkt	Einstellung (nn) Bedeutung
001 - 008	00 NV - Nicht verwendet
01 UF - Überfall
02 FE - Feuer
03 SO - Sofort
04 24 - 24 Stunden
05 EA - Ein/Ausgang
06 EF - Eingang folgend
	07	ES - Erschüttungsssensor

08 TK - Technik
09 SK - Schlüsselkasten
10 BM - Brandmelder

Menüpunkt	Einstellung (nn)	Bedeutung
11 SS - Schlüsselschalter
12 BS - Blockschloss
13 AM - Anti Mask
14 FB - Forbikobler Zone

Neben den Zoneneigenschaften programmieren Sie zusammen die Zonenattribute.

Menüpunkt	Einstellung (nn)	Bedeutung
	X1	C -.Türgong
X2 S - Mendertest
X3 D - Doppeltauslösung
X4 O - Zensperren		möglich
	X7	1...6 Empfindlichkeit
B	Überwacht im Bereich B
C	Überwacht im Bereich C
D	Überwacht im Bereich D

Programmiercode (020 nnnn

Menüpunkt	Einstellung	Bedeutung
020	nnnn	Programmiercode

Zonenabschluss (021 n)

Menüpunkt	Einstellung	Bedeutung
021	0 Mein Widerstand NC
1 Zwei Widerstände DEOL

Menüpunkt	Einstellung	Bedeutung
022	0	Aus
	1...9	Leise...Laut

Fern Reset (023√)

Menüpunkt	Einstellung	Bedeutung
023	0	AUS
	1	AN

Anzeige Kundename (024)

Menüpunkt	Einstellung	Bedeutung
024		Anzeige
X Zurück in den		Progr.modus

		Partition B
name	C	Zuweisung Partition C
	D	Zuweisung Partition D

Bed Bed

Internet Alarm (025)

Menüpunkt	Einstellung	Bedeutung
025	0 Lokal Alarm folidgend
	1	Bis

System Reset (033√n

Menüpunkt	Einstellung	Bedeutung
033	0	Kein Program. code notwithstanding.
iviert	1		Program.code

Alarm bei fehlg. Aktivierung (027 √ n √

Menüpunkt	Einstellung	Bedeutung
027	0	Intern Alam
	1	Lokaler

Uberfall Reset (034)

Menüpunkt	Einstellung	Bedeutung
034	0	Benutzer
	1	Programmier

Status Anzeige ausblenden (028 n)

Menüpunkt	Einstellung	Bedeutung
028	0	Nie ausble
	1	Nach180 Sek ausblenden
	2	30Sek nach Code ausblenden

Erstmelder Alarm ausblenden (035)

Menüpunkt	Einstellung	Bedeutung
035	0	Erstmelder
	1	Erstmelder

External Alarm Verzögerung bei aktivierter Eingangssverzögerung (029)

Menüpunkt	Einstellung	Bedeutung
029	0	Aus
	1	An

Alarm Abbruch (036)

Menüpunkt	Einstellung	Bedeutung
036	0	Benutzer Falschalarm nicht abbrechen
	1	Benutzer Falschalarm abbrechen

Überfallalarm (030)

Menüpunkt	Einstellung	Bedeutung
030	0	Laut
	1	Still

Sabotage Report deaktiv (037

Menüpunkt	Einstellung	Bedeutung
037	0	Nur Intern
1 Intern + Leitstelle

Zonensabotage Reset (031 n)

Menüpunkt	Einstellung	Bedeutung
031	0	Kein Program. code notch.
	1

Systemsabotage Reset (038 n)

Menüpunkt	Einstellung	Bedeutung
038	0	Benutzer
	1	Programmier

Bedienteile u. Partitionen (032 nnnn)

Menüpunkt	Einstellung	Bedeutung
032	A	Zuweisung Partition A
	B	Zuweisung

Bedienteil zu

Bedienteil zu

Ausgangsmodus für Gesamtbereich A (039√ n

Menüpunkt	Einstellung	Bedeutung
039	0	Ausgangszeit
	1	Manuell
	2	Letzte
	3	Schlüsselschafter
Im partitionierten System
3 Sofort
4 Still
5 Schlüsselschafter

System Auto Aktiv nach Alarm (040 n

Menüpunkt	Einstellung	Bedeutung
040	0	Nie
	1	Einmal
	2	Zweimal
	3	Dreimal
	4	Immer

Sirenen Verzogerung (041)

Menüpunkt	Einstellung	Bedeutung
041	0	Keine Verz
1 1,5 Min Verzögerung
2 3 Min Verzögerung
3 5 Min Verzögerung
4 10 Min Verzögerung
5 15 Min Verzögerung
6 20 Min Verzögerung

Sirenendauer (042)

Menüpunkt	Einstellung	Bedeutung
042	1	1,5	Min
	2	3	Min
	3	5	Min
	4	10	Min
	5	15	Min
	6	20	Min

Ausgangszeit Gesamtbereich (044 n)

Menüpunkt	Einstellung	Bedeutung
044	1	10	Sek
	2	20	Sek

3	30	ek
4	45	ek
5	60	ek
6	120	ek

Ein/Ausgangsverzogerung Volume (045 n

Menüpunkt	Einstellung	Bedeutung
045	0	Kein
1...9 1 = leise - 9 = laut

Sabotagealarm Reaktion (046

Menüpunkt	Einstellung	Bedeutung
046	0	Internalarm
	1	Bedienteil
2 Intern + Bedienteil

Partition A Alarm Reaktion (047)

Menüpunkt	Einstellung	Bedeutung
047	0	Bedienteilalarm
1 Bed.-teil	+ Lautsprecher
2 Bed.-teil	+ LS +	Währgerät

Berung Bedienteilsperre (048)

Menüpunkt	Einstellung	Bedeutung
048	0	AUS
	1	AN

Datum und Uhrzeit (051

Bitte beachten Sie die Beschreibung zur Eingabe des Datum und der Uhrzeit.

Menüpunkt	Einstellung	Bedeutung
051	TnnMnnJnn	Eingabe	Datum
	SnnMnn	Eingabe	Uhrzeit

Zonen und Sabotage sperren (052 n

Menüpunkt	Einstellung	Bedeutung
052	0	Zonen
1 Zonen und Sabotage		sperren möglich

Abbruch - Reset (053√)

Menüpunkt	Einstellung	Bedeutung
053	0	Reset mit Prog.Code
	1	Reset

Supervision Funkmelder (054)

Menüpunkt	Einstellung	Bedeutung
054	0	AUS
	1	AN

Länge Zugangscode (056)

Menüpunkt	Einstellung	Bedeutung
056	0	4-stelliger
	1	6-stelliger

Batterie Test (057)

Menüpunkt	Einstellung	Bedeutung
057	0	AUS
	1	AN

Supervision Sabotage Reset (058√n√)

Menüpunkt	Einstellung	Bedeutung
058	0	Reset durch
	1	Reset

Sabotage Sirene (059)

Menüpunkt	Einstellung	Bedeutung
059	0	NEG
1 EOL (2k2 Widerstand)

Zonenverhalten bei Intern B (060 ✓ n ✓)

Menüpunkt	Einstellung	Bedeutung
060	0	Ein/AusgangszoneEin/Ausgangszone
	1	Ein/AusgangszoneSofortzone

Zonenverhalten bei Intern B (061√n√)

Menüpunkt	Einstellung	Bedeutung
061	0	Eingang folg. Eingang folg.
	1	Eingang Ein/Ausgangszone

Ausgangsmodus für Intern B (062 √ n Y

Menüpunkt	Einstellung	Bedeutung
062	0 Ausgangszeit	+ leiser
ch	Benutzer	Ton
	1	Sofort
	2	Still
3 Wie Ausgangsmodus für		Gesamtscharf
Im partitionierten System
0 Ausgangszeit + Ton
1 Manuell
2 Letzte Tür
3 Sofort
4 Still
5 Verschluss

Alarmverhalten bei Intern B (063 n

Menüpunkt	Einstellung	Bedeutung
063	0	Nur Bedienteil
	1	Lautsprecher Bedienteil
	2	Lokaler
3 Externer Alarm (Sirene Benutzer und Währgerät)
Im partitionierten System
0 Nur Bedienteilton
1 Bed.-teil + Lautsprecher
2 Bed.-teil + Lautsprecher	+ TWG

ur Alarm

Ausgangszeit bei Intern B (065 n)

Menüpunkt	Einstellung	Bedeutung
065	1	10	Sek
bleibt	2	20	ek
	3	30	ek
wird	4	45	ek
	5	60	ek
	6	120	Sek

Forbikobler korrekt (067 n)

Menüpunkt	Befristung	Bedeutung
067	0	AUS
folg.	1 wird	AN

Forbikobler Eintrittszeit (068 n)

Menüpunkt	Einstellung	Bedeutung
068	0	2 Sekunden
	1	3 Sekunden
	2	4 Sekunden
	3	5 Sekunden
	4	10 Sekunden
	5	20 Sekunden
	6	30 Sekunden
	7	60 Sekunden
	8	120 Sekunden
	9	255 Sekunden
Forbikobler Türsperre (069 √ n √)
Im partitionierten System
Menüpunkt	Einstellung	Bedeutung
069	0	Zeitsperre
	1	Sperre

Alarm

√）
Zonenverhalten E/F bei Intern C (071

Menüpunkt	Einstellung	Bedeutung
070	0	Ein/AusgangszoneEin/Ausgangszone
	1	Ein/AusgangszoneSofortzone

√）

Menüpunkt	Einstellung	Bedeutung
071	0	Eingang folg. Eingang folg.
	1	Eingang Ein/Ausgangszone

Ausgangsmodus für Intern C (072 n

Menüpunkt	Einstellung	Bedeutung
072	0 Ausgangszeit	plus leiser Ton
	1	Sofort
	2	Still
3 Wie Ausgangsmodus für	Gesamtscharf
Im partitionierten System
0 Ausgangszeit
1 Manuell

Ausgangszeit bei Intern C (075 n)

Menüpunkt	Einstellung	Bedeutung
075bleibt	1	10	Sek
	2	20	Sek
wirdd	3	30	Sek
	4	45	Sek
	5	60	Sek
	6	120	Sek

Ausgangsmodus fur Intern D (076 n

Menüpunkt f	Finstellung	Bedeutung
076	0 Ausgangszeit
folg.	wird	plus leiser Ton
	1	Sofort
	2	Still
3 Wie Ausgangsmodus für		Gesamtscharf
Im partitionierten System
0 Ausgangszeit
1 Manuell
2 Letzte Tür
3 Sofort
4 Still
5 Verschluss

Alarmverhalten bei Intern D (077 n)

Menüpunkt	Einstellung	Bedeutung
077	0	Bedienteil
	1	Laufsprecher Bedienteil
	2	Lokaler
3 Externer	Alarm (Sirene	und Währgerät)
Im partitionierten System
0 Bedienteil
1 Lokaler Alarm
2 Externer	Alarm (Bed.-teil	+ Sirene +Währgerät)

Ausgangszeit bei Intern D (079)

Menüpunkt	Einstellung	Bedeutung
079	1	10	Sek
	2	20	Sek
	3	30	Sek
	4	45	Sek
	5	60	Sek
	6	120	Sek

Forbikobler Türklingel (080√ n√)

Menüpunkt	Einstellung	Bedeutung
080	0 Sirene bleibt aus
1 Türklangel lõst Sirene aus

Verhalten des Relaisausgangs 1
(081 nn)

Menüpunkt	Einstellung	Bedeutung
081	00	Sirene
	01	Ein/Ausgang
	02	Aktiv
	03	Aktiv
04 Schock	Sensor Reset
	05	Gehst
	06	Bereit
	07	24Stunden
	08	Blitz
	09	Feuer
	10	Sirenentest
	11	Aktiv
	12	Aktiv
13 Deaktiv	impuls 1

	14	Alarm
15 Alles aktivieren 1
16 Alles deaktivieren 1
und	17	Alarm
Im partitionieren System
arm18 Alarm Partition A
19 Alarm Partition B
20 Alarm Partition C
21 Alarm Partition D
22 Blitz Partition A
23 Blitz Partition B
24 Blitz Partition C
25 Blitz Partition D
	26	Aktiv
	27	Aktiv
	28	Aktiv
	29	Aktiv
30 Deaktiv	impuls 1
31 Deaktiv	impuls 2
32 Deaktiv	impuls 3
33 Deaktiv	impuls 4
	34	Feuer
	35	Uberfall

Verhalten des Relaisausgangs 2
(082 √n)

Menüpunkt	Einstellung	Bedeutung
082	Siehe Einstellung	für Transistorausgang 1

Verhalten des Transistorausgangs 1
(083)
folgVerhalten der Ausgabe bei Einbruchalarm

folgenüpnunktstab083	Einstellung	Bedeutung
	SieheEinstellung	für Transistorausgang 1

(085 n)

fögenümpunkt Res 385	Einstellung Bedeutung
	0 Stabil bis deaktiviert
(eigenvers.)1		Wieder

quittierend

impuls 1

Zusätzliche Eingangsverzögerung

(086√n

Menüpunkt	Einstellung	Bedeutung
086	0	Aus
	1	An

Bedienteilalarm (087√)

Menüpunkt	Einstellung	Bedeutung
087	0	Nicht aktiviert
	1	Aktiviert

Alarm Bestätigung (089)

Menüpunkt	Einstellung	Bedeutung
089	0	Bestätigten
	1	Bestätigten

Ereignisspeicher (090)

Menüpunkt	Einstellung	Bedeutung
090	0	Speicher
	1	Zurückblättern
	3	Vorblättern
	×	Speicher verlassen
	✓	Zwischen Datum/Zeit und Ereignis umschalten

Ausgang 1 testen (091

Menüpunkt	Einstellung	Bedeutung
091	✓	×
		Test beenden

Ausgang 2 testen (092

Menüpunkt	Einstellung	Bedeutung
092	✓	X
		Test beenden

Ausgang 3 testen (093

Menüpunkt	Einstellung	Bedeutung
093	✓	X
		Test beenden

Internen Lautsprecher test

Menüpunkt	Einstellung	Bedeutung
094	✓	X
		Test beenden

Sirene Bedienteil testen (095

Menüpunkt	Einstellung	Bedeutung
095	✓	X
		Test beenden

Gehtest (097

Menüpunkt	Einstellung	Bedeutung
097	✓	×
		Test beenden

Werkseinstellung herstellen (098

Menüpunkt	Einstellung	Bedeutung
098	✓×	Werkseinstellungherstellen

Programmiermenu verlassen (099

Menüpunkt	Einstellung	Bedeutung
099	✓	Programmiermenüverlassen

101-158 fur die Programmierung der Kommunikation:

Rufmodus TWG (101 √ n

Menüpunkt	Einstellung	Bedeutung
101	0	AUS
	1	1-fach
	2	2-fach
	3	Beide

Format Report (103 √n) √

Menüpunkt	Einstellung	Bedeutung
103	0	Fast format
	1	Contact
	2	SIA
	3	SIA
	4	SIA
5 Erweitertes SIA 3
	6	Home

Testanruf (105 nn)

Menüpunkt	Einstellung	Bedeutung
105
N nn 00 AUS
A nn Tätigch zu Stunde 01-24
B nn Monatlich zum Tag 01-28
C nn jeder 01-24 Stunden
D nn jeder 01-28

Leitungsverlustmeldung (106)

Menüpunkt	Einstellung	Bedeutung
106	0	AUS
	1	AN
	2	Still

Dynamischer Testanruf (108)

Menüpunkt	Einstellung	Bedeutung
108	0	AUS
	1	AN

Three Way Call - UK only(109)

Menüpunkt	Einstellung	Bedeutung
109	0	AUS
	1	AN

Download Modus (110)

Menüpunkt	Einstellung	Bedeutung
110	0	Lokaler	PCS
	1	Entfernter

Rufe bis Antwort - Download (112 n)

Menüpunkt	Einstellung	Bedeutung
112	0	3	Rufe
	1	5	Rufe
	2	7	Rufe
	3	10	Rufe
	4	15	Rufe
	5	255	Rufe

1 Ruf - Download (113)

Menüpunkt	Einstellung	Bedeutung
113	0	AUS
	1	AN

Rückrufmodus (114 √ n y

Menüpunkt	Einstellung	Bedeutung
114	0	Rückruf
	1	Sicherer
	2	Rückruf

Telefonnummer 1 (115 n..n)

Menüpunkt	Einstellung	Bedeutung
115	Max. 31 Ziffern	0..9, C + D links/rechts

Telefonnummer 2 (116..n)

Menüpunkt	Einstellung	Bedeutung
116	Max. 31 Ziffern	0..9, C + D links/rechs

Kunden-Nr. Leitstelle (117 √ n...n Y

Menüpunkt	Einstellung	Bedeutung
117	Max. 6 Ziffern	0..9, C + D links/rechts

FernTel No 1 (118..n)

Menüpunkt	Einstellung	Bedeutung
118	Max. 31 Ziffern	0..9, C + D vor/rück

FernTel No 2 (119 √ n...n

Menüpunkt	Einstellung	Bedeutung
119	Max. 31 Ziffern	0..9, C + D vor/rück

FernTel No 3 (120)

Menüpunkt	Einstellung	Bedeutung
120	0	AUS
PG	1	AN

Menüpunkt	Einstellung	Bedeutung
122	0	AUS
	1	AN

Funktion nur in Irland (Kommando 0 auf X1)

Rückstellen Report(123)

Menüpunkt	Einstellung	Bedeutung
123	0	AUS
	1	AN

Open/Close wechseln (124)

Menüpunkt	Einstellung	Bedeutung
124	0	AUS
1 AN (Wechsel Kanal 4)

Ublich nur in Frankreich

ickruf

Kahn Signal, geschlossen" (125 n)

Menüpunkt	Einstellung	Bedeutung
125	0	AUS
	1	Kein „geschlossen" wenn mehr als 1 Zone gesetzt

Signal

Spracheinstellung für das OSD Menu

(126√n

Menüpunkt	Einstellung Bedeutung
126	0 Engl. = Englisch
1 Ital. = Italienisch
2 Span. = Spanish
3 Port. = Portugiesisch
	4	Nied.
5 Fran. = Französisch
6 Deut. = Deutsch
	7	Norw.
	8	Schw.
	9	Dän.
X1 Finn. = Finnisch

External-Alarm (128 n)

Menüpunkt	Einstellung	Bedeutung
128	0	Extern Alarm
	1	Intern-Alarm
	2	Nur
	3	Still
	4	Akt.

External Deaktivieren (129)

Menüpunkt	Einstellung	Bedeutung
129	0	AN
	1	AUS

SIA Report Modus (131)

Menüpunkt	Einstellung	Bedeutung
131	0	Standard
	1	Zusammenfassung
	2	Dazwischen
	3	Total

Sende Sabo als Einbruch (132 n)

Menüpunkt	Einstellung	Bedeutung
132	0 Standard SIA	Nachricht (AUS)
1 Modifizierte SIA (AN)

SIA Rst (132√)

Menüpunkt	Einstellung	Bedeutung
132	0	Keine SIA Rücksetzungen senden
	1	SIA senden

Rücksetzur

ContactNDB ReportRst (143√ n

Menüpunkt	Einstellung	Bedeutung
143	0	Standard
1 Standards

Schwedisch

Verhalten des zusätzlichen Schaltausgangs 1

(151 nn

Menüpunkt	Einstellung	Bedeutung
151	00	Nicht verwendet
	01	Feuer folgend
	02	Uberfall folgend
	03	Einbruch folgend
anteil	04	Aktiv/Deaktiv folgen
	05	Alarm Abbruch
errt	06	Technischer Alarm
	11	Netz Störung
	12	Sabotage folgend
	13	Aktiv folgend
	14	Deaktiv folgend
	15	Zone gesperrt
	16	Notruf folgend
	17	Schlüsselbox
	18	Anti Mask
	19	Brandmelder
	20	Comms
	21	Batterie
	22	Alarm System

Im partitionieren System
23 Alarm Partition A
24 Alarm Partition B
25 Alarm Partition C
26 Alarm Partition D
	30	Aktiv impulses
	31	Aktiv impulses
	32	Aktiv impulses
	33	Aktiv impulses
34 Deaktiv impulses 1

Verhalten des zusätzlichen

35 Deaktiv impuls 2
36 Deaktiv impuls 3
37 Deaktiv impuls 4

Schaltausgangs 2 (152 nn
Verhalten des zusätzlichen

Menüpunkt	Einstellung	Bedeutung
152	Siehe Einstellung	für Schaltausgang 1

Schaltausgangs 3 (153 nn
Verhalten des zusätzlichen

Menüpunkt	Einstellung	Bedeutung
153	Siehe Einstellung	für Schaltausgang 1

Schaltausgangs 4 (154 nn)

Menüpunkt	Einstellung	Bedeutung
154	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen
Schaltausgangs 5 (155 √n ) √
Verhalten des zusätzlichen

Menüpunkt	Einstellung	Bedeutung
155	Siehe Einstellung	für Schaltausgang 1

Schaltausgangs 6 (156 √n ) √
Verhalten des zusätzlichen

Menüpunkt	Einstellung	Bedeutung
156	Siehe Einstellung	für Schaltausgang 1

Schaltausgangs 7 (157nn)

Menüpunkt	Einstellung	Bedeutung
157	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen Schaltausgangs 8 (158 nn

Menüpunkt	Einstellung	Bedeutung
158	Siehe Einstellung	für Schaltausgang 1

Inversion der zusätzlichen Schaltausgabe
(159√n)

Menüpunkt	Einstellung	Bedeutung
159	0	Nichtinvertiert(+ve fällt ab)
	1	Invertiert(+ve wird angelegt)

160-164 sind nur zulässig, wenn 069 auf

Option 1 gesetzt ist

Zeit bestätigter Alarm (160 mm)

Menüpunkt	Einstellung Bedeutung
160	nnn = 000 - 999 Minuten

Menüpunkt	Einstellung	Bedeutung
161	0 LS bei unbestätigtem
		Alarm
1 LS bei bestätigtem Alarm

Bestätigen Externe Sirene
(162√n）
Bestätigter Alarm während Eintritt

Menüpunkt	Einstellung	Bedeutung
162	0 Sirene bei unbestätigtem Alarm
1 Sirene bei bestätigtem Alarm

(163√n)

Menüpunkt	Einstellung	Bedeutung
163	0	Nie
	1	1 Zone
	2	2 Zonen

Benutzer Reset nach best. Alarm

(164√n

Menüpunkt	Einstellung	Bedeutung
164	0	Benutzer/Errichter
	1	Benutzer/Benutzer
	2	Errichter/Errichter

Dauer des Aktiv Impuls 1 2 3 4

(170√n√n√n)√

Menüpunkt	Einstellung	Bedeutung
170	00 Stabil
01 - 12 Dauer Impuls in		Sekunden

Schaltausgang aktiv stabil

(171√n√n n√n) √ √

Menüpunkt	Einstellung	Bedeutung
171	A B C D Schaltausgang aktivieren bei aktivem Bereich

Dauer des Deaktiv Impuls 1

(172 n y

Menüpunkt	Einstellung	Bedeutung
172	00	Stabil
01 – 12 Dauer Impuls in		Sekunden

Schaltausgang deaktiv stabil

(173 n n n y

Menüpunkt	Einstellung	Bedeutung
173	A B C D Schaltausgang aktivieren bei deaktivem Bereich

Schaltausgang bei Feuer

(174 n n n y

Menüpunkt	Einstellung	Bedeutung
174	0	Schaltausgang
	1	Schaltausgang

Schaltausgang bei Überfall

(175 n n n y

Menüpunkt	Einstellung	Bedeutung
175	0	Schaltausgang
	1	Schaltausgang

Wacht Code (181)

Menüpunkt	Einstellung	Bedeutung
181	0	AUS
	1	AN

Letzer Ausgang Settling Zeit

(182√n√

Menüpunkt	Einstellung	Bedeutung
182	07	7 Sekunden
	08	8 Sekunden
	09	9 Sekunden
	10	10 Sekunden
	11	11 Sekunden
	12	12 Sekunden

Display Zeileändern (183 √n)

Menüpunkt	Einstellung Bedeutung
183	Max. 16 Stellen C/D - links / rechts

Feuer Signalgeber (184 n)

Menüpunkt	Einstellung	Bedeutung
184	0	AUS
	1	AN

Schlusselschalter Auto Reset (185√n)

Menüpunkt	Einstellung	Bedeutung
185	0	AUS
	1	AN

Anzahl Home „beep“ Rufe

(186√n

Menüpunkt	Einstellung	Bedeutung
186	Nn 00 - 15

Fast Format Kanal 1

(191 √n)

auMenüpunkt	Einstellung	Bedeutung
191 an	00	Nicht verwendet
	01	Feuer folgend
	02	Überfall folgend
	03	Einbruch folgend
	04	Aktiv/Deaktiv folgend
aus	05	Alarm Abbruch Alarm
an	06	Technischer

	11	Netz Störung folgen	Fast Format Kanal 5 (195 mm) √
	12	Sabotage	Menübpunkt	Einstellung	Bedeutung
	13	Aktiv folgend	195	Siehe	für Kanal 1
	14	Deaktiv folgend	196	Einstellung
	15	Zone gesperrt	Fast Format Kanal 6 (196 mm) √
	16	Notruf folgend	Menübpunkt	Einstellung	Bedeutung
	17	Schlüsselbox	196	Siehe	für Kanal 1
	18	Anti Mask	196	Einstellung
	19	Brandmelder
	20	Comms Meldung	Fast Format Kanal 7 (197 mm) √
	21	Batterie	Menübpunkt	Einstellung	Bedeutung
	22	Alarm System	197	Siehe	für Kanal 1
Im partitionieren System			Menübpunkt	Einstellung	Bedeutung
23 Alarm Partition A			198	Einstellung	Für Kanal 1
24 Alarm Partition B
25 Alarm Partition C			Fast Format Kanal 8 (198 mm) √
26 Alarm Partition D
			Menübpunkt	Einstellung	Bedeutung
30 Aktiv Impuls 1			198	Siehe	für Kanal 1
31 Aktiv Impuls 2
32 Aktiv Impuls 3			199	Einstellung
33 Aktiv Impuls 4
34 Deaktiv Impuls 1			199	Tasten 1 + 3 Zonenwahl
35 Deaktiv Impuls 2
36 Deaktiv Impuls 3
37 Deaktiv Impuls 4

Fast Format Kanal 2 (192 √fin) √

Menüpunkt	Einstellung	Bedeutung
192	Siehe Einstellung	für Kanal 1

Fast Format Kanal 3 (193 √in) √

Menüpunkt	Einstellung	Bedeutung
193	Siehe	für Kanal 1
	Einstellung

Fast Format Kanal 4 (194 √in) √

Menüpunkt	Einstellung	Bedeutung
194	Siehe Einstellung	für Kanal 1

Forbikobler Eintrittszeit

(200 √ n √ n √)
Menüpunkt	Einstellung	Bedeutung
200	1	Eingangsverzögerungsgruppe 1
	2	Eingangsverzögerungsgruppe 2
	3	Eingangsverzögerungsgruppe 3
	4	Eingangsverzögerungsgruppe 4

Eingangsverzögerungsgruppe 1

(201 n

Menüpunkt	Einstellung	Bedeutung
201	1	10	Sekunden
	2	20	ekunden
	3	30	ekunden
	4	45	ekunden
	5	60	ekunden
	6	120	Sekunden

Eingangsverzögerungsgruppe 2

(202√nY

siehe 201

Eingangsverzögerungsgruppe 3

(203 n

siehe 201

Eingangsverzögerungsgruppe 4

(204 n)

siehe 201

16.3 Erklärung der Programmierfungsten

000 Ländereinstellungen

Verwenden Sie diese Einstellung, um die Einbruchmeldezentrale mit der entsprichenden Landerkonfiguration auszustatten. Beim Laden der Ländereinstellungen gehen alle benutzerdefinierten Einstellungen verloren. Wollen Sie nur die Sprache der Bedienteilanzeige ändern, verwenden Sie den Menupunkt 126 (Sprache).

Aus der Benutzerebene hereaus gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 0

2. Geben Sie den Programmiercode ein: 7890 Das LCD Display zeit: Progr.Modus

3. Geben Sie am Bedienteil ein: 000

4. Das LCD Display zeit: 000:Land=DE

5. Geben Sie im Bedienteil ein: 0

6. Das LCD Display zeitg: 000:Land=UK

7. Geben Sie am Bedienteil ein:

8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

Mit dieser Einstellung haben Sie die Voreinstellungen für Grossbritannien hergestellt. Erst nach dieser Einstellung stimmen die angemerkten Werte der Programmierübersicht mit den eingestallenten Werten der Einbruchmeldezentrale überein.

001-016,X17-X32Zoneneinstellung

Unter dem Punkt Zoneneinstellungnehmen Sie sowohl die Einstellung fur die Zonenbezeichnung, wie auch die Zoneneigenschaft vor.

Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 001

2. Das LCD Display zeitg: 001: ZONE 01

3. Der Cursor blinkt unterhalb des ersten Buchstabens.
4. Nutzen Sie die Tastatur, um die Zonenbezeichnung mit maximal 12 Zeichen einzugeben.

1. Im folgenden wird als Zonenbezeichnung das Wort „EINGANG" eingegeben. Geben Sie dazu am Bedienteil ein:

1. Haben Sie sich vertippt, können Sie mit der D-Taste den Cursor zurück bewegen.

2. Einen Buchstaben oder eine Ziffer loschen Sie, indem Sie an diese Position ein Leerzeichen mit Hilfe der 0-Taste 0 setzen.

Haben Sie einen neue Zonenbezeichnung eingegeben, bestätigten Sie ihre Eingabe mit

Jetzt erfolgt die Eingabe der Zoneneigenschaft. Die jeweiligen Zoneneigenschaften werden unter "12 Begriffserklarung" beschreiben. Gehen Sie zu Eingabe der Zoneneigenschaft wie folgt vor:

1. Nutzen Sie die Tastatur, um die Zoneneigenschaft einzugegeben und drücken Sie:

00	NV – Zone nicht verwendet
01	UF – Überfall
02	FE – Feuer
03	SO – Sofort
04	24 – 24Stunden
05	EA – Ein/Ausgang
06	EF – Eingang folgend
07	ES – Erschütterungsmelder
08	TK – Technikzone
09	SK – Schlüsselkasten
10	BM – Brandmelder
11	SS – Schlüsselschafter impuls
12	BS – Schlüsselschafter stabil
13	AM – Anti Mask
14	FB – Forbikobler

1. Zusätzlich zur Zoneneigenschaft geben Sie ein, zu welchem Bereich die Zone zugewiesen wird. Die Erklärung über die Bereiche finden Sie auf der Seite 20 in dieser Anleitung. Nutzen Sie die Tastatur, um den Bereich zu programmieren und drücken Sie:

A	These Zone wird überwacht, wenn der Bereich A aktiviert ist. Das LCD Display zeigt: a
B	These Zone wird überwacht, wenn der

	Bereich B aktiviert ist. Das LCD Display zeigt: b
C	These Zone wird überwacht, wenn der Bereich C aktiviert ist. Das LCD Display zeigt: C
d	These Zone wird überwacht, wenn der Bereich D aktiviert ist. Das LCD Display zeigt: d

1. Neben der Zoneneigenschaft und dem Bereich, in dem die Zone überwacht wird, gibt es noch Zonenattribute. Nutzen Sie die Tastatur, um die Zonenattribute zu programmieren und drücken Sie X1, X2, X3 und/oder X4.

X1

C - TürgongDie Zentrale erzeugt jedem Mal einen Ton am Bedienteil und dem Laufsprecher, wenn eine Zone mit diesen Zonenattribut ausgelöst wird. Dies gilt nur, wenn die Einbruchmeldezentrale deaktiviert ist. Dieses Zonenattribut steht für Zonen mit der Eigenschaft Sofort, Ein/Ausgang, Eing. Folgend und Erschütterungsmelder zur Verfügung.

X2

S - MeldertestZonen mit diesen Attribut sind in einer Testfunktion. Sie verwenden den Meldertest, wenn Sie der Meinung sind, dass ein Melder einen Fehlalarm auslösen konnte. Diese Zone wird 14 Tage getestet. Löst diese Zone innerhalb dieser 14 Tage aus, so kommt es zu keinem Alarm. Der Melder wird aus der Überwachung herausgenommen und es erfolgt eine Meldung im Display. Löst die Zone innerhalb der 14 Tage nicht aus, so wird der Zonentest beendet, das Zonenattribut gelöscht und die Zone arbeitet normal. Dieses Zonenattribut steht Zonen mit der Eigenschaft Sofort, Eingang folgend, Technik und

	Erschütterungsmelder zur Verflügung.
X3	D – Zonenverknüpfung Zonen mit diesen Zonenattribut lösenerst einen Alarm aus, wenn eineweitere Zone innerhalb einesZeitfensters von 5 Minuten auslõst,bzw. wenn eine Zone für mindestens 10Sekunden geöffnet ist (z.B.:Magnetkontakte). Diese Funktionreduziert Falschalarme durch einzelnéMelder auf ein Minimum, kann aberunter Umständen dazu führen, dass einEinbruch erst spät, oder gar nichterkannt wird.Dieses Zonenattribut steht für Zonenmit der Eigenschaft Sofort oder Eingangfolgend zur Verflügung.
X4	O – Zonensperren Zonen mit diesen Zonenattribut konnenvom Benutzer manuell gespert und ausder Überwachung ausgebrendetwerden.

1. Neben den Zoneneigenschaften und den Zonenattributen konnen Sie bei einigen Zoneneigenschaften noch zusätzliche Einstellungen vorphemn. So müssen Sie bei einer Ein-/Ausgangszone und der Eing.Folgend Zone die Eingangsverzogerungszeit festlegen und bei der Zone Erschutterungsmelder dessen Empfindlichkeit.Nutzen Sie die Tastatur,um die zusätzlichen Eigenschaften zu programmieren und drucken Sie:

X7	Bei Zonen mit der Zoneneigenschaft Ein-/Ausgang oder Eing. Folgend programmieren Sie hiermit die entsprechende Eingangsverzögerungs-zeitgruppe.Drücken Sie anschließend die Taste:1 für die Verzögerungsgruppe 12 für die Verzögerungsgruppe 23 für die Verzögerungsgruppe 34 für die Verzögerungsgruppe 4
X7	Bei Zonen mit der Zoneneigenschaft

Erschütterungsmelder programmieren Sie hiermit die Empfindlichkeit. Drücken Sie anschließend eine Taste im Bereich von 1-6: 1 unempfindlich 6 empfindlich

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

HINWEIS: Die Verzögerungszeit für die Ein/Ausgangszone sollte länger sein, als die der Eing. Folgend Zone.

Die Zeit für die
Eingangsverzögerungszeitgruppe
programmieren Sie im Punkt 201 bis 204.

020 Andern des Programmiercodes

Hierändern Sie den Programmiercode, der zum Bedienen des Programmiermenüs besteht wird. Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 020
2. Das LCD Display zeit: 020: CODE
3. Der Cursor blinkt am Ende der Einstellung.
4. Nutzen Sie die Tastatur, um den neuen vierstelligen Programmiercode einzugeben.
5. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
6. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

021 Andern des Zonenabschlusses

Zum Ändern des Zonenabschlusses für die Eingänge der Einbruchmeldezentrale. Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 021
2. Das LCD Display zeit: 021: NC + Sabo
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

00	NC + Sabo Bei diesen Zonenabschlussdorf kein Widerstand in die Alarmzone eingesetzt werden. Beim öffnen der Zone wird Alarm ausgelöst. Der Sabotagekontakt des Melders ist separat an die Einbruchmeldezentrale anzuschreiben. Beachten Sie die Anschlußdiagramme für die Verdraughtung mit NC + Sabo.
01	DEOL 2K2/4K7 Bei diesen Zonenabschluss sind zwei Widerstände mit entsprechlichen Werten einzusetzen. Je nach dem welcher Widersstandswert geändert wird, lösst die Einbruchmeldezentrale Alarm oder Sabotage aus. Der Sabotageeingang an der Zentrale ist nicht in Funktion. Beachten Sie die Anschlußdiagramme für die Verdraughtung mit DEOL.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

022 Andern der Lautstärke bei internem Alarm

Zum Ändern des Zonenabschlusses für die Eingänge der Einbruchmeldezentrale. Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 022
2. Das LCD Display zeit: 022: InT. Vol 3
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0-9	Intern Vol Geben Sie hier an, mit welcher Lautstärke der interne Alarm über den (optional) angeschlossenen Lautsprecher ausgegeben werden soll. Drucken Sie die Taste: 0 aus 1 leise 9 laut

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

024 Kundename Downloader-SW

Hier konnen Sie sich den Kundename anzeigen setzen, der in der Downloader-Software gewählt wurde und von der Software in der Alarmzentrale abgelegt wurde.

1. Geben Sie am Bedienteil ein: 024
2. Über X verlassen Sie das Menu.
3. Am Bedienteil sehen Sie die Anzeige: PROGR.MODUS.

025 Internet Alarm

Zum Ändern der Eigenschaft des internen Alarms gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 025
2. Das LCD Display zeit: 025: IA BIS DEAKT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Int. Alarm folgt lokalem Alarm Der interne Alarm folgt den eingegebenen Zeiten für die Außensirene
1	Int. Alarm bis deaktiviert Der interne Alarm lauft bis die Alarmzentrale deaktiviert wurde.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

027 Alarm bei fehlgeschlagener Aktivierung

Zum Ändern der Eigenschaft des Alarms bei fehlgeschlagener Aktivierung (nach 4-maliger Falscheingabe des Codes) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 027
2. Das LCD Display zeit: 027: INTERN ALARM
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Der Alarm bei fehlgeschlagener Aktivierung wird über die internen Signalgeber ausgegeben.
1	Der Alarm bei fehlgeschlagener Aktivierung wird zusätzlich über die Außensirene ausgegeben.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

028 Status Anzeige

Zum Ändern der Eigenschaft der Statusanzeige gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 028
2. Das LCD Display zeit: 028: AUSBL. AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Die Anzeige bleibt dauerhaft aktiviert. Das System zeigt stets an ob die Alarmzentrale aktiviert oder deaktiviert ist.
1	Die Anzeige des Zustands der Zentrale bleibt nach Eingabe des Benutzercodes für 180 Sekunden aktiviert, danach wechselt diese wieder auf die Datumss&Uhrzeitanzeige.
2	Die Anzeige schaltet 30 Sekunden nach jedem Ereignis wieder zurück auf die Datumss&Uhrzeitanzeige. Beachten Sie, dass auch die LEDs nur für 30 Sekunden leuchten.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

029 Eintrittsalarmverzögerung

Zum Ändern der Eigenschaft der

Eintrittsalarmverzögerung gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein:
   029
2. Das LCD Display zeit: 029: VERZÖG. AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Die Alarmzentrale generiert einen unmittelbaren Alarm, wenn der Benutzer nach den Melder mit der Eigenschaft „Eingang/Ausgang" einen weiteren Melder mit der Eigenschaft „Sofort" auslõst.
1	Die Alarmzentrale verlangert die Eingangsverzögerung um weitere 30 Sekunden, wenn der Benutzer von der vorgegebenen Eingangsrute abweicht. Dabei wird ein interner Alarm ausgelöst, um den Benutzer darauf hinzuweisen, dass er einen Fehler gemacht hat. Wird der Benutzercode innerhalb der Eingangsverzögerungszeit eingegeben, wird ein lokaler Alarm vermieden und die Alarmzentrale zurückgesetzt.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

030 Stiller Überfall

Zum Ändern der Eigenschaft des stillen Überfallalarmsgehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 030
2. Das LCD Display zeit: 030: UF LAUT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	UF laut Beim Auslösen des Überfallalarms,

	generiert die Alarmzentrale lokal einen Alarm.
1	üF still Beim Auslösen des Überfallalarmis, generiert die Alarmzentrale lokal keinen Alarm. Der Alarm wird nur über Relaiskontakte ausgegeben und über das opt. Währgerät übertragen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

031 Zonensabotage

Zum Ändern der Eigenschaft der Zonensabotage geh. Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 031
2. Das LCD Display zeit: 031: SABERRES AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Kein Programmiercode notwendig (AUS)Beim Auslösen eines Sabotagealarms reicht die Eingabe des Benutzercodes, um die Sabotagemeldung zu bestätigten.
1	Programmiercode notwendig (AN)Beim Auslösen eines Sabotagealarmist nach der Eingabe des Benutzercodes zum deaktivieren des Alarms, noch die Eingabe des Programmiercodes notwendig, um den Sabotagealarm zu{löschen.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

032 Bedienteile und Partitionen

Wenn Sie ein partitioniertes System erstellt haben, so können Sie mit dieser Funktion Alarmzonen, Statusanzeigen und Signtöne von Partitionen den Bedienteilen zuweisen. Aktiveren/Deaktivieren Funktioniert weiterhin von allen Bedienteilen. Zum Ändern dieser Eigenschaft gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 032
2. Das LCD Display zeit: 032: BedienT 1 abcd
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

A	Zuweisung des Bedienteils 1 zu Partition A
B	Zuweisung des Bedienteils 1 zu Partition B
C	Zuweisung des Bedienteils 1 zu Partition C
D	Zuweisung des Bedienteils 1 zu Partition D

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.
3. Wiederholen Sie die Schritte für die restlichen Bedienteile.

Hinweis:

• Alle Bedienteile gehoren in der Voreinstellung zu allen Teilbereichen.
• An Bedienteile angeschlossene Schlüsselschalter können nicht individuell zu Teilbereichen zugewiesen werden.
  -Überfallalarme gelten für das Gesamtsystem

033 Sytem Reset

Zum Ändern der Eigenschaft des System Resets gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 033
2. Das LCD Display zeit: 033: ERR RESET AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	System Reset (AUS) Bei der Anzeige eines Systemfehlers ist nur die Eingabe eines Benutzercodes notwendig, um die Meldung zu bestätigten.
1	System Reset (AN) Bei der Anzeige eines Systemfehlers ist die Eingabe eines Programmiercodes notwendig, um die Meldung zu bestätigten.

Hinweis:

Bestimmte Ereignisse erfordern immer die Eingabe eines Programmiercodes. Diese sind:
-Ausfall oder Störung an einem Bedienteils
-Ausfall der 12V Versorgungssicherung
-Niedriger Akku in der Zentrale

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

034 Überfall Reset

Zum Ändern der Eigenschaft des Überfallresets gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 034
2. Das LCD Display zeit: 034: ÜF BEN RESET
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	ÜF Ben Reset Um einen Überfallalarm darüber zu setzen, ist nur die Eingabe eines gültigen Benutzercodes notwendig.
1	ÜF Err Reset Um einen Überfallalarm darüber zu setzen, ist nach der Eingabe eines gültigen Benutzercodes zum deaktivieren des Alarm noch die Eingabe eines Programmiercodes notwendig, um den Überfallalarm zulöschen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

035 Erstalarmreaktion

Zum Ändern der Eigenschaft der Erstalarmreaktion geh. Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 035
2. Das LCD Display zeit: 035: ERSTM. UBER.
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Erstmelder ausblenden Nach Ablauf der Alarmzeit (Alarmzeit der lokalen Alarmierung der Außensirene) wird die Alarmzentrale wieder aktiviert. Die Zone, die Alarm ausgelöst hat, wird nicht mehr überwacht.

1	Erstmelder überwachen Nach Ablauf der Alarmzeit (Alarmzeit der lokalen Alarmierung der Außensirene) wird die Alarmzentrale wieder aktiviert. Die Zone, die Alarm ausgelöst hat, wird wieder mitüberwacht.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

036 Alarm Abbruch

Benutzer konnen gelegentlich bei Unachtsamkeit Falschalarme auslösen. Zum Ändern der Eigenschaft der Alarm Abbruch gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 036
2. Das LCD Display zeit: 036: Abbruch AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Abbruch AUS Der Abbruch durch den Benutzer ist nicht erlaubt (nur durch Prog.Code)
1	Abbruch AN Benutzern ist es erlaubt, einen Alarm abzubrechen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

037 Sabotage Report deaktiv

Zum Ändern dieser Eigenschaft gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 037
2. Das LCD Display zeit: 037: Sabo.deak AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Sabo.deak AUS Bei einer Sabotage im deaktiven Zustand der Zentrale gibt diese nur Intern Alarm.
1	Sabo.deak AN Bei einer Sabotage im dekativen Zustand gibt es einen intern Alarm und meldet die Sabotage an die Leitselle.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

038 System Sabotage Reset

Zum Ändern der Eigenschaft des System Sabotage Resets gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 038
2. Das LCD Display zeit: 038: ERSYSABO AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Errichter Sabotage OK AUS Bei einer System Sabotage ist es* möglich die Alarmzentrale durch die Eingabe des Benutzercodes zurückzusetzen.
1	Errichter Sabotage OK AN Bei einer System Sabotage ist es nur durch die Eingabe des Errichtercodes möglich die Alarmzentrale zurückzusetzen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

039 Ausgangsmodus für Gesamtscharf (A)

Zum Ändern der Eigenschaft des Ausgangsmodus für Gesamtscharf gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 039
2. Das LCD Display zeit: 039: A=AUSG.ZEIT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	A=Ausg.Zeit Nach dem Aktivieren der Alarmzentrale beginnnt die programmierte Ausgangsverzögerungszeit zu laufen. Am Ende der Verzögerungszeit wird die Alarmzentrale aktiviert. Sollten zu dieser Zeit Zonen geöffnet sein, kommt es zu einem Alarm.
1	A=Manuell Nach dem Aktivieren der Alarmzentrale beginnnt die Ausgangsverzögerungszeit zu laufen. Die Verzögerungszeit lauft solange, bis ein mit einem Bedienteil verbundener Taster betätig wird, der die Ausgangsverzögerungszeit manuell beendet. Die Ausgangsverzögerung wird sieben Sekunden nach Drücken der Taste beendet.
2	A=Letzte Tür Nach dem Aktivieren der Alarmzentrale beginnnt die Ausgangsverzögerungszeit zu laufen. Die Verzögerungszeit lauft solange, bis eine Zone mit der Zoneneigenschaft Ein-/Ausgang geschlossen wird. Die Ausgangsverzögerung wird sieben Sekunden nach Schließen der Zone beendet.
3	A=Schluss Nach dem Aktivieren der Alarmzentrale beginnnt die Verzögerungszeit zu laufen. Die Verzögerungszeit lauft solange, bis eine Zone mit der Eigenschaft Ein-/Ausgang geschlossen wurde und zusammenlich nach dem Schlieben der Zone ein Kontakt der mit dem Bedienteil verbunden ist, geöffnet wurde.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

040 System Auto Aktiv

Zum Ändern der Eigenschaft des System Autoscharf gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 040
2. Das LCD Display zeit: 040: A.AKT. = IMMER
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	A.Akt.=Nie Nach der Alarmauslösung lauft der Alarm bis zur eingestillten Alarmzeit des Außensignalgebers. Sollte ein weiterer Melder nach Ablauf der eingestillten Alarmzeit einen neuen Alarm der Alarmzentrale melden, kommt es zu keiner erneuten Alarmsauslösung.
1-4	A.Akt.=1 / 2 / 3 / Immer Nach der Alarmauslösung lauft der Alarm bis zur eingestillten Alarmzeit des Außensignalgebers. Je nach eingegebenem Wert aktiviert sich die Zentrale ein-, zwei-, drei-Mal, oder immer. Sollte es zu einer erneuten Alarmmeldung kommt, wird wieder ein Alarm ausgelöst.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

041 Sirenenverzögerung

Zum Andern der Eigenschaft der Sirenenverzogung gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 041
2. Das LCD Display zeigt: 041: Sir.Ver. =0
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Sir.Verz.=0 Nach der Alarmauslösung wird die lokale Alarmierung ohne Verzögerung gestartet.
1	Sir.Verz.=1.5 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 1,5 Minuten aktiviert.
2	Sir.Verz.=3 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 3 Minuten aktiviert.
3	Sir.Verz.=5 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 5 Minuten aktiviert.
4	Sir.Verz.=10 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 10 Minuten aktiviert.
5	Sir.Verz.=15 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 15 Minuten aktiviert.
6	Sir.Verz.=20 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 20 Minuten aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

042 Sirenendauer

Zum Ändern der Sirenendauer gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 042
2. Das LCD Display zeitg: 042: Sir.DAU.=3
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Sir.Dauer=1.5 Nach der Alarmierung wird die lokale Alarmierung für 1,5 Minuten aktiviert.
2	Sir.Dauer=3 Nach der Alarmierung wird die lokale Alarmierung für 3 Minuten aktiviert.
3	Sir.Dauer=5 Nach der Alarmierung wird die lokale Alarmierung für 5 Minuten aktiviert.
4	Sir.Dauer=10 Nach der Alarmierung wird die lokale Alarmierung für 10 Minuten aktiviert.
5	Sir.Dauer=15 Nach der Alarmierung wird die lokale Alarmierung für 15 Minuten aktiviert.
6	Sir.Dauer=20 Nach der Alarmierung wird die lokale Alarmierung für 20 Minuten aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

044 Ausgangsverzögerungszeit A

Zum Ändern der Ausgangsverzögerungszeit bei Gesamtscharf A gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 044

2. Das LCD Display zeit: 044: AUSG. A=10

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Ausg. A=10 Ausgangsverzögerungszeit für Gesamtscharf 10 Sekunden.
2	Ausg. A=20 Ausgangsverzögerungszeit für Gesamtscharf 20 Sekunden.
3	Ausg. A=30 Ausgangsverzögerungszeit für Gesamtscharf 30 Sekunden.
4	Ausg. A=45 Ausgangsverzögerungszeit für Gesamtscharf 45 Sekunden.
5	Ausg. A=60 Ausgangsverzögerungszeit für Gesamtscharf 60 Sekunden.
6	Ausg. A=120 Ausgangsverzögerungszeit für Gesamtscharf 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

045 Ein-/Ausgangsverzögerungston Lautstärke

Zum Andern der Lautstärke des Ein

/Ausgangsverzogierungstons der (optional)

angeschlossenen Laufsprecher. Die Einstellung gilt nicht für die Bedienteile.

Gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 045
2. Das LCD Display zeitg: 045: E/A VOL=5
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	E/A VOL=AUS Ein-/Ausgangsverzögerungton aus.
1-9	E/A VOL=1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 Ein-/Ausgangsverzögerungston leise (1) bis laut (9)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

046 Sabotagealarm

Zum Ändern der Eigenschaft des Sabotagealarms bei deaktivierter Alarmzentrale gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 046
2. Das LCD Display zeit: 046: Int+B-TEIL
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Intern Alarm Bei Sabotagealarm im deaktivierten Zustand der Alarmzentrale wird nur der Lautsprecher ausgelöst
1	B-Teil Bei Sabotagealarm im deaktivierten Zustand der Alarmzentrale wird das Bedienteil aktiviert.
2	Int+B-Teil Bei Sabotagealarm im deaktivierten

Zustand der Alarmzentrale wird das Bedienteil und der Internalarmaktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

047 Partition A Alarm Reaction

Zum Ändern dieser Eigenschaft gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 047
2. Das LCD Display zeit: 047: A = B-Teil
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	A = B-Teil Bedienteilalarm
1	A = Lokal Bedienteil + Lautsprecher
2	A = Extern Ala B-Teil + Lautsprecher + Währmodul

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

048 Bedienteilsperre

Wahlen Sie diese Funktion, wenn Sie dem Benutzer während der Eingangsverzogerungszeit erfolgenden sollen, das System per Proximity-Chipschluss zu deaktivieren.

Zum Ändern der Eigenschaft der Bedienteilsperre gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 048
2. Das LCD Display zeit: 048: Code Lk AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Code Lk AUS Das System erlaubt allen Benutzern alle Bedienteile während des Eintritts zu benutzen.
1	Code Lk AN Das System sperr während des Zutritts allen Benutzern den Zugriff auf die Bedienteile.

1. Bestätigen Sie ihre Eingabe. Geuben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt Progr.Modus.

051 Datum und Uhrzeit

Zum Ändern des Datum und der Uhrzeit gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 051
2. Das LCD Display zeit z.B: 051: T03 M02 J05
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und geben Sie den Tag ein.
4. Bestätigen Sie ihre Eingabe mit
5. Geben Sie mit Hilfe der Tastatur den Monat ein. (Januar bis September = 01 bis 09)
6. Bestätigen Sie ihre Eingabe mit

7. Geben Sie mit Hilfe der Tastatur das Jahr ein.

8. Bestätigen Sie ihre Eingabe mit

9. Die Anzeige wechselt, geben Sie nun mit Hilfe der Tastatur die Stunde ein.
10. Bestätigten Sie ihre Eingabe mit
11. Geben Sie mit Hilfe der Tastatur die Minute ein.
12. Bestätigten Sie ihre Eingabe mit
13. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

052 Sabotage sperren

Zum Ändern der Eigenschaft der Sabotage, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 052
2. Das LCD Display zeit: 052: ZN SPERREN
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Zn spreren Es ist nur möglich einzeln Zonen zu spreren, eine Sabotagezone oder ein Sabotagealarm kann nicht gespert werden.
1	Zn + Sabotage spreren Es ist möglich einzeln Zonen und auch Sabotagezonen, bzw. einen Sabotagealarm aus der Überwachung zu spreren.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

053 Abbruch - Reset

Zum Ändern der Eigenschaft Abbruch - Reset, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 053
2. Das LCD Display zeit: 053: Abbruch=Syst
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Abbruch=Syst Der Reset nach einem abgebrochenen Alarm erfolgt wie in Funktion „33 System Reset" eingestellt.
1	Abbruch=Ben. Nach einem abgebrochenen Alarm darf der Benutzer den Reset durchführren.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

054 Supervision Funkmelder

Zum Ändern der Eigenschaft BVVO Überwachung, geh Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 054
2. Das LCD Display zeit: 054: BVVO Sup AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	BVVO Sup AUS Kann ein Funkmelder durch die Zentrale nicht mehr erreicht werden, so meldet diese nach 1 Stunde einen Überwachungsfehler (siehe Funktion 128).
1	BVVO Sup AN Ist ein Funkmelder mehr als 15 Minuten nicht erreichen, so wird am Bedienteil beim Versuch scharf zu schalten eine Warnung angezeigt. Ist der Melder mehr als 2 Stunden nicht erreichen, so meldet die Zentrale im Zustand: scharf,

"Melder Sabotage" und lösst einen externen Alarm aus. Im Zustand unscharf zeigt sie „Überwachungsfehler" und generiert einen Intern Alarm.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

056 Lange Zugangscode

Zum Ändern der Länge des Zugangscode, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 056
2. Das LCD Display zeit: 056:4Ziffern
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	4 Ziffern
1	6 Ziffern

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

ACHTUNG: Die Änderung der Länge des Zugangscodes erfordert die Rücksetzung aller Codes zu Werkseinstellungen. Ab Werk: 4 Ziffern (1234 Benutzer, 7890 Errichter); 6 Ziffern (123456 Benutzer, 567890 Errichter).

057 Batterie Test

Zum Ändern der Eigenschaft Batterie Test, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 057
2. Das LCD Display zeit: 057: BattTest AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	BattTest AUS Es wird kein Batterietest durchgeführt.
1	BattTest AN Es wird ein Batterietest bei Deaktivierung oder 23 Stunden nach dem letzten Test durchgeführt (neg.: Anzeige „Akku Störung" im Bedienteil + kurzer Ton)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

058 Supervision Sabotage Reset

Zum Ändern der Eigenschaft BVVO Sabotage Reset, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 058
2. Das LCD Display zeitg: 058: BVVOSabo AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	BVVOSabo AUS Bei Sabotage im deaktivierten Zustand der Zentrale kann der Benutzer ein Reset durchführung.
1	BVVOSabo AN Bei Sabotage im deaktivierten Zustand der Zentrale wird ein Errichter Reset besteht.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

059 Sabotage Sirene

Zum Ändern der Eigenschaft Sabotage Sirene, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 059
2. Das LCD Display zeit: 059: Sabo.Sir=NEG
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Sabo.Sir=NEG In der Sabotageschleife befindet sich kein Widerstand (NC)
1	Sabo.Sir=EOL Die Sabotageschleife ist mit einem 2.2kOhm Widerstand abgeschlossen (EOL)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

060 Verhalten E/A bei Internscharf (B)

Zum Ändern der Zoneneigenschaft der Ein-/Ausgangszone bei Internscharf (B), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 060
2. Das LCD Display zeit: 060: B=EA =EA
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EA = EA Eine als Ein-/Ausgang programmierte Zone besteht diese Eigenschaft auch bei Internaktivierung.
1	EA = SO Eine als Ein-/Ausgang programmierte Zone ändert ihre Zoneneigenschaft bei

Internaktivierung auf Sofort.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

061 Verhalten Eing. Folg. bei Internscharf (B) Zum Ändern der Zoneneigenschaft bei Internscharf (B), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 061
2. Das LCD Display zeitg: 061: B=EF =EF
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EF = EF Eine als Eingang folgende programmierte Zone besteht diese Eigenschaft auch bei Internaktivierung.
1	EF = EA Eine als Eingang folgende programmierte Zone entwickelte ihre Zoneneigenschaft bei Internaktivierung auf Ein-/Ausgang.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

062 Verhalten Ausgangsmodus Internscharf (B)

Zum Andern des Ausgangsmodus bei Internscharf (B) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 062
2. Das LCD Display zeit: 062: B=LEISE
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Leise Das akustische Signal während der Ausgangsverzögerungszeit wird mit halber Lautstärke ausgegeben.
1	Sofort Scharf Hier wird die Alarmzentrale unmittelbar, d.h. ohne Verzögerungszeit intern aktiviert.
2	Still Es wird kein akustisches Signal während der Ausgangsverzögerungszeit ausgegeben. Nach Ablauf der Verzögerungszeit gibt die Zentrale ein kurzes Signal aus.
3	Wie Ausgangsmodus A Der Ausgangsmodus für Internscharf B ist wie der Ausgangsmodus für Gesamtscharf A.
Im partitionierten System
0	Ausgangszeit Scharfschalten von Partition B nach Ausgangszeit (Befehl 65). Ein angeschlossener Schlüsselschalter am Bedienteil verkürzt die Ausgangszeit bei Betätigung.
1	Manuell Scharfschalten über Schlüsselschalter der am Bedienteil angeschlossen ist. Die Ausgangszeit ist nicht begrenzt.
2	Letzte Tür Scharfschalter der Partition über Schließen eines letzen Tur-Kontakts.
3	Sofort

	Scharf ohne Verzögerungszeit
4	Still Verwenden Sie Befehl 65 für die Ausgangszeit. Ist die Zeit abgelaufen, gibt das Bed.-teil ein Doppelton aus.
5	Verschluss Schlüsselschalter (siehe Befehl 39)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

063 Alarmverhalten bei Internscharf (B)

Zum Ändern des Alarmverhaltens bei Internscharf (B) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 063
2. Das LCD Display zeit: 063: B = B-TEIL
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	B-Teil Nur die Bedienteile werden aktiviert.
1	Internalarm Bei Alarm werden die Bedienteile und der Laatsprecher aktiviert.
2	Lokaler Alarm Bei Alarm werden die Bedienteile, der Internalarm und die Außensirene aktiviert.
3	Externer Alarm Bei Alarm werden darüber den Bedienteilen und der internen Signalisierung auch die Außensirene und das Telefonwählgérät aktiviert.
Im partitionierten System
0	B-Teil Nur die Bedienteile werden aktiviert.
1	Lokal Bei Alarm werden die Bedienteile, der Internalarm und die Außensirene aktiviert.

2	Externer Alarm Bei Alarm werdennehmen den Bedienteilen und der internen Signalisierung auch die Außenansirene und das Telefonwährgerät aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

065 Ausgangsverzögerungszeit Intern B

Zum Ändern der Ausgangsverzögerungszeit bei Internscharf B gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 065
2. Das LCD Display zeit: 065: AUSG. B=10
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

1	Ausg. B=10 Ausgangsverzögerungszeit für Internscharf B 10 Sekunden.
2	Ausg. B=20 Ausgangsverzögerungszeit für Internscharf B 20 Sekunden.
3	Ausg. B=30 Ausgangsverzögerungszeit für Internscharf B 30 Sekunden.
4	Ausg. B=45 Ausgangsverzögerungszeit für Internscharf B 45 Sekunden.
5	Ausg. B=60 Ausgangsverzögerungszeit für Internscharf B 60 Sekunden.
6	Ausg. B=120 Ausgangsverzögerungszeit für Internscharf B 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

067 Forbikobler korrekt

Zum Ändern der Eigenschaft Forbikobler korrekt, geh. Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 067
2. Das LCD Display zeit: 067: B=EF =EF
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Frb=Non-ApprFür den Zugang sind Proximity-Chipschlüssel und Benutzercodes erlaubt.
1	Frb=ApprovedFür den Zugang sind nur Benutzercodes erlaubt (korrekt).

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

068 Forbikobler Eintrittszeit

These Funktion setzt die Zeit die das Forbikobler System zum Eintritt erlaubt. Wahrend dieser Zeit kann ein optionaler Ausgang für ein Turschloss geschaltet werden. Zum Ändern der Eigenschaft der Forbikobler Eintrittszeit gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 068
2. Das LCD Display zeitg: 068: Door Tm=3
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Door Tm=2 2 Sekunden
1	Door Tm=3 3 Sekunden
2	Door Tm=4 4 Sekunden
3	Door Tm=5 5 Sekunden
4	Door Tm=10 10 Sekunden
5	Door Tm=20 20 Sekunden
6	Door Tm=30 30 Sekunden
7	Door Tm=60 60 Sekunden
8	Door Tm=120 120 Sekunden
9	Door Tm=255 255 Sekunden

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

069 Forbikobler Tursperre

Zum Ändern der Eigenschaft forbikobler Tursperre gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 069
2. Das LCD Display zeit: 069: Lock Times
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Lock Timed Die durch das Forbikobler-System gesteuerte Türsperre ist während des Resets nur für eine bestimmte Zeit offen.
1	Lock Impuls Die durch das Forbikobler-System gesteuerte Türsperre ist während des Resets offen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

070 Verhalten E/A bei Internscharf (C)

Zum Ändern der Zoneneigenschaft der Ein/Ausgangszone bei Internscharf (C), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 070
2. Das LCD Display zeit: 070: C=EA =EA
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EA = EA Eine als Ein-/Ausgang programmierte Zone behält diese Eigenschaft auch bei Internaktivierung
1	EA = SO Eine als Ein-/Ausgang programmierte Zone ändert ihre Zoneneigenschaft bei Internaktivierung.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

071 Verhalten Eing. Folg. bei Internscharf (C)

Zum Andern der Zoneneigenschaft der Eingang folgende Zone bei Internscharf (C), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 071
2. Das LCD Display zeit: 071: C=EF =EA
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	EF = EF Eine als Eingang folgende programmierte Zone besteht diese Eigenschaft auch bei Internaktivierung.
1	EF = EA Eine als Eingang folgende programmierte Zone ändert ihre Zoneneigenschaft bei Internaktivierung auf Ein-/Ausgang.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

072 Verhalten Ausgangsmodus Intern (C)

Zum Andern des Ausgangsmodus bei Internaktivierung (C) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 072
2. Das LCD Display zeit: 072: C=LEISE
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	LeiseDas akustische Signal während derAusgangsverzögerungszeit wird mithalber Lautstärke ausgegeben.
1	Sofort ScharfBei Internaktivierung wird dieAlarmzentrale unmittelbar, d.h. ohneVerzögerungszeit intern aktiviert.
2	StillEs wird kein akustisches Signalwährend derAusgangsverzögerungszeitausgegeben. Nach Ablauf derVerzögerungszeit gibt die Zentrale einkurzes Signal aus.
3	Wie Ausgangsmodus ADer Ausgangsmodus für Internscharf Bist wie der Ausgangsmodus fürGesamtscharf A
Im partitionierten System
0	Ausg.ZeitScharfschalten der Partition C nachAusgangszeit (Befehl 75). Einangeschlossener Schlüsselschalter amBed.-teil verkürzt die Ausgangszeit beiBetätigung.
1	ManuellScharfschalten über Schlüsselschalterder am Bed.-teil angeschlossen ist. DieAusgangszeit ist nicht begrent.
2	Letzte Turscharfschalten der Partition überSchließen eines Letzt-Tür-Melders
3	SofortScharf ohne Verzögerungszeit

4	Still Verwenden Sie Befehl 75 für die Ausgangszeit. Ist die Zeit abgelaufen, gibt das Bedienteil einen Doppelton aus.
5	Verschuss Schlüsselschalter (siehe Befehl

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

073 Alarmverhalten bei Intern (C)

Zum Ändern des Alarmverhaltens bei Internaktivierung (C) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 073
2. Das LCD Display zeitg: 073: C = BT/INT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	B-Teil Nur die Bedienteile werden aktiviert.
1	B-Teil und Internalarm Bei Alarm werden die Bedienteile und der Internalarm aktiviert.
2	Lokaler Alarm Bei Alarm werden die Bedienteile, der Internalarm und die Außensirene aktiviert.
3	Externer Alarm Bei Alarm werden darüber den Bedienteilen und der internen Signalisierung auch die Außensirene und die Ausgänge aktiviert.
Im partitionierten System
0	B-Teil Nur die Bedienteile werden aktiviert.
1	Lokal Bei Alarm werden die Bedienteile, der Internalarm und externe Sirenen aktiviert.

2	Externer Alarm Bed.-teile + Intern + Extern + Telefonwählgerät

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

075 Ausgangsverzögerungszeit Intern C

Zum Ändern der Ausgangsverzögerungszeit bei Internscharf C gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 075
2. Das LCD Display zeit: 075: AUSG. C=10
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

1	Ausg. C=10 Ausgangsverzögerungszeit für Internscharf C 10 Sekunden.
2	Ausg. C=20 Ausgangsverzögerungszeit für Internscharf C 20 Sekunden.
3	Ausg. C=30 Ausgangsverzögerungszeit für Internscharf C 30 Sekunden.
4	Ausg. C=45 Ausgangsverzögerungszeit für Internscharf C 45 Sekunden.
5	Ausg. C=60 Ausgangsverzögerungszeit für Internscharf C 60 Sekunden.
6	Ausg. C=120 Ausgangsverzögerungszeit für Internscharf C 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

076 Verhalten Ausgangsmodus Intern (D)

Zum Ändern des Ausgangsmodus bei Internaktivierung (D) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 076
2. Das LCD Display zeit: 076: D=LEISE
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Leise Das akustische Signal während der Ausgangsverzögerungszeit wird mit halber Lautstärke ausgegeben.
1	Sofort Scharf Bei Internaktivierung wird die Alarmzentrale unmittelbar, d.h. ohne Verzögerungszeit intern aktiviert.
2	Still Es wird kein akustisches Signal während der Ausgangsverzögerungszeit ausgegeben. Nach Ablauf der Verzögerungszeit gibt die Zentrale ein kurzes Signal aus.
3	Wie Ausgangsmodus A Der Ausgangsmodus für Internscharf B ist wie der Ausgangsmodus für Gesamtscharf A
Im partitionierten System
0	Ausgangszeit Scharfschalten von Partition D nach Ausgangszeit (Befehl 79). Ein angeschlossener Schlüsselschalter am Bed.-teil verkürzt die Ausgangszeit bei Betätigung.
1	Manuell Scharfschalten über Schlüsselschalter der am Bed.-teil angeschlossen ist. Die Ausgangszeit ist nicht begrenzt.
2	Letzte Tür Scharfschalter der Partitionüber Schließen eines Letze Tür-Melders
3	Sofort
	Scharf ohne Verzögerungszeit
4	Still Verwenden Sie Befehl 79 für die Ausgangszeit. Ist die Zeit abgelaufen, gibt das Bed.-teil ein Doppelton aus.
5	Verschluss Schlüsselschalter (siehe Befehl 39)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

077 Alarmverhalten bei Intern (D)

Zum Ändern des Alarmverhaltens bei Internaktivierung (D) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 077
2. Das LCD Display zeitg: 077: D = BT/INT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	B-Teil Nur die Bedienteile werden aktiviert.
1	B-Teil und Internalarm Bei Alarm werden die Bedienteile und der Internalarm aktiviert.
2	Lokaler Alarm Bei Alarm werden die Bedienteile, der Internalarm und die Außensirene aktiviert.
3	Externer Alarm Bei Alarm werden darüber den Bedienteilen und der internen Signalisierung auch die Außensirene und die Ausgänge aktiviert.
Im partitionierten System
0	B-Teil Nur die Bedienteile werden aktiviert.
1	Lokal Bei Alarm werden die Bedienteile, der Internalarm und externe Sirenen aktiviert.

2	Externer Alarm Bed.-teile + Intern + Extern + Telefonwählgerät

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

079 Ausgangsverzögerungszeit Intern D

Zum Ändern der Eigenschaft der Ausgangsverzögerungszeit bei Internscharf D gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 079
2. Das LCD Display zeit: 079: AUSG. D=10
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

1	Ausg. D=10 Ausgangsverzögerungszeit für Internscharf D 10 Sekunden.
2	Ausg. D=20 Ausgangsverzögerungszeit für Internscharf D 20 Sekunden.
3	Ausg. D=30 Ausgangsverzögerungszeit für Internscharf D 30 Sekunden.
4	Ausg. D=45 Ausgangsverzögerungszeit für Internscharf D 45 Sekunden.
5	Ausg. D=60 Ausgangsverzögerungszeit für Internscharf D 60 Sekunden.
6	Ausg. D=120 Ausgangsverzögerungszeit für Internscharf D 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geuben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

080 Forbikobler Türklingel

Zum Ändern der Eigenschaft forbikobler Türklingel gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 080
2. Das LCD Display zeit: 080: Chime AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Chime AUS Durch Drücken der Forbikobler Türklingel wird der Laatsprecher der Zentrale nicht aktiviert.
1	Chime AN Durch Drücken der Forbikobler Türklingel wird der Laatsprecher der Zentrale aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

081 Relaisausgang OP1

Zum Ändern des Verhaltens des Relaisausgangs OP1 auf der Alarmzentralenplatine gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 081
2. Das LCD Display zeit: 081: AKTIV QUIT.
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

00	Sirene Dieser Ausgang wird bei lokalem und externem Alarm aktiviert. Die Einstellungen für die Sirenenverzögerung und die Sirenendauer stellen Sie im Menu 41, bzw. 42 ein.
01	Ein-/Ausgang folgend Dieser Ausgang wird aktiviert, wenn die Ein- oder Ausgangsverzögerung aktiv ist. Beachten Sieitte, dass dieser

	Ausgang nicht aktiviert wird, wenn der Ausgangsmodus Intern auf still oder(sofort programmiert wurde.
02	Aktiv folgendDieser Ausgang wird aktiviert, wenn die Alarmzentrale komplett oder internaktiviert ist.
03	Aktiv stabilDieser Ausgang wird aktiviert, wenn die Alarmzentrale komplett oder internaktiviert wird. Zusätzlich wird der Ausgang aktiviert, wenn die Alarmzentrale zusückgesetzt wird oder ein Gehtest gestartet wurde.
04	Erschüttungsmedler RückstellungDieser Ausgang wird zu Beginn der Ausgangsverzögerung für 5 Sekundenaktiviert.
05	GehtestDieser Ausgang wird während des Benutzer- und Programmierer-Gehtestaktiviert. Der Ausgang wird mit dem Gehtest-Eingang des Bewegungsmelders verbunden.
06	Bereit folgendDieser Ausgang wird aktiviert, wenn die Alarmzentrale bereit ist zum Kompletto-oder Internaktivieren (z.B. fürBlockschloss). Die Alarmzentrale istBereit, auch wenn die Zonen mit den Eigenschaften Ein-/Ausgang oderEingang folgend geöffnet sind.
07	24 Stunden AlarmDieser Ausgang wird aktiviert, wenn eine Zone Alarm auslösst, derenZoneneigenschaft 24 Stunden ist. Der Ausgang wird deaktiviert, wenn die Alarmzentrale deaktiviert wird.
08	Blitz folgendDieser Ausgang wird aktiviert, wenn ein Lokaler oder externer Alarm ausgelös wird. Der Ausgang bleibt aktiv, bis die Alarmzentrale deaktiviert wird.
09	Feuer Rückstellten Dieser Ausgang wird verwendet, um Rauchmelder zurückzusetzen. Diese Ausgang wird nach jedem Deaktivieren und Rückstellten der Alarmzentrale nach einem Alarm für mindestens 3 Sekunden aktiviert.
10	Selbstvers. Sirenentest Dieser Ausgang wird nach dem Programmieren aktiviert und beim Ausführren des Sirenentests (Befehl 91 im Programmiermenü) deaktiviert.
11	Aktiv Quittierung Dieser Ausgang wird für 10 Sekunden aktiviert, nachdem die Alarmzentrale aktiviert wurde. Der Ausgang kann genutzt werden, um die Aktivierung zu bestätigen.
12	Aktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
13	Deaktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 171).
14	Alarm bestätigen Dieser Ausgang ist aktiv während eines bestätigten Alarms.
15	Alles aktivieren 1 Dieser Ausgang ist für 10 Sekunden aktiv, nachdem das System scharf geschalteil wurde.
16	Alles deaktivieren 1 Dieser Ausgang ist für 10 Sekunden aktiv, nachdem das System unscharf geschalteil wurde, oder nach einem Alarm unscharf geschalteil wurde.

17	Systemalarm Dieser Ausgang ist aktiviert, wenn die Zentrale einen Systemalarm (Störung) festgestellt hat.
Nur im partitionierten System
18	Alarm Partition A Dieser Ausgang ist aktiv, wenn in Partition A ein Alarm festgestellt wurde.
19	Alarm Partition B Dieser Ausgang ist aktiv, wenn in Partition B ein Alarm festgestellt wurde.
20	Alarm Partition C Dieser Ausgang ist aktiv, wenn in Partition C ein Alarm festgestellt wurde.
21	Alarm Partition D Dieser Ausgang ist aktiv, wenn in Partition D ein Alarm festgestellt wurde.
22	Blitz Partition A Nach dem die Partition A aktiviert wurde, ist dieser Ausgang 10 Sekunden geschalten
23	Blitz Partition B Nach dem die Partition B scharfgeschaltet wurde, ist dieser Ausgang 10 Sekunden geschalten.
24	Blitz Partition C Nach dem die Partition C scharfgeschaltet wurde, ist dieser Ausgang 10 Sekunden geschalten.
25	Blitz Partition D Nach dem die Partition D scharfgeschaltet wurde, ist dieser Ausgang 10 Sekunden geschalten.
26	Aktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).

27	Aktiv 2 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
28	Aktiv 3 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
29	Aktiv 4 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
30	Deaktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 171).
31	Deaktiv 2 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 171).
32	Deaktiv 3 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 171).
33	Deaktiv 4 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 171).

34	Feuer Dieser Ausgang wird aktiviert, wenn ein Feueralarm ausgelöst wurde. Der Ausgang bleibt solange aktiv, bis der Alarm deaktiviert wurde.
35	Überfall Dieser Ausgang wird aktiviert, wenn ein Feueralarm ausgelöst wurde. Der Ausgang bleibt solange aktiv, bis der Alarm deaktiviert wurde.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

082 Relaisausgang OP2

Zum Ändern des Verhaltens des Relaisausgangs OP2 auf der Alarmzentralenplatine gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 082
2. Das LCD Display zeit: 082: BEREIT FOLG.
3. Nutzen Sie die Tastatur, um aus den eben beschrieben Punktten zu wahlen und geben Sie die Funktion entsprechend ein.

083 Transistorausgang OP3

Zum Ändern des Verhaltens des Transitorausgangs OP3 auf der Alarmzentralenplatine gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 083
2. Das LCD Display zeit: 083: AKT. FOLG.
3. Nutzen Sie die Tastatur, um aus den eben beschriebenen Punkten zu wahlen und geben Sie die Funktion entsprechend ein.

085 Einbruchausgang

Zum Ändern des Verhaltens bei dem Transistorausgangs bei Einbruchalarm, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 085

2. Das LCD Display zeit: 085: Einb=Dauer

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	Dauer Der Ausgang bleibt aktiviert bis der Benutzer oder Programmierer die Alarmzentrale zusammenstellt.
01	A.Akt. Der Ausgang wird nach Ablauf der eingestillten Sirenendauer zusammenstellt. Er kann bei erneutem Alarm wieder aktiviert werden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

086 Zusätzlich Eingangsverzogerung

Zum Ändern des Verhaltens der Zeit der Eingangsverzögerung, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 086
2. Das LCD Display zeit: 086:ZUS.EING. AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	AUS Nach Ablauf der Eingangsverzögerungszeit wird externer Alarm ausgelöst
1	AN Nach Ablauf der Verzögerungszeit wird intern Alarm ausgelöst. Der Benutzer hat nun weitere 30 Sekunden Zeit um seinen Benutzercode einzugeben und die Alarmzentrale zu daktivieren.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

087 Bedienteilalarm

Zum Ändern der Eigenschaften der angeschlossenen Bedienteile, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 087
2. Das LCD Display zeit: 087:B-TEIL AL AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	AUS Ist die Funktion deaktiviert, kann kein Alarm über das Bedienteil abgesetzt werden.
1	AN Bei aktivierter Funktion kann ein Alarm über das Bedienteil abgesetzt werden. Zum Auslösen eines Alarms drücken Sie die Tasten: 1 & 3 für Überfall 4 & 6 für med. Notruf 7 & 9 für Feueralarm Naheres dazu finden Sie in der Bedienungsanleitung zu dieser Produkt

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

089 Alarm Bestätigung

Ein Bestätigter Alarm liegt vor, wenn in einem Teilbereich in einem Zeitfenster mindestens zwei Zonen ausgelost wurden.

Zum Andern der Eigenschaften gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 089
2. Das LCD Display zeit: 089:B-TEIL AL AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Unbestätigter Alarm = Bestät. AUS Die Zentrale ist nicht für die Signalisierung von bestätigten Alarmen programmiert.
1	Bestätigter Alarm = Bestät. AN Die Zentrale ist für die Signalisierung von bestätigten Alarmen programmiert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

090 - 097 Testfunktion siehe

,16.6 Testfunktionen"

098 Werkseinstellungen herstellen

Um die Werkseinstellungen wieder herzustellen, gehen Sie wie folgt vor:

1. Sie müssen sich im Programmiermodus befinden.
2. Geben Sie am Bedienteil ein: 098
3. Das LCD Display zeit: 098: WERKSEINST.
4. Geben Sie am Bedienteil ein: 1
5. Zum Wiederherstellen der Werkseinstellungen drucken Sie die Taste:

6. Zum Abbrechen drucken Sie die Taste: X

7. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

099 Programmiermodus verlassen

Um den Programmiermodus zu verlassen, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 099
2. Das LCD Display zeitg: 099: PROGR. ENDE?
3. Geben Sie am Bedienteil ein:
4. Das Bedienteil zeit: SYSTEM TEST
5. Falls keine Störung vorliegt und Zonen mit der Eigenschaft 24 Stunden, Feuer, Überfall oder Technik geschlossen sind, wird das Programmiermenü verlassen.
6. Liegt eine Störung vor, so zeigt die Alarmzentrale diese an. Beseitigen Sie die Störung und führen Sie die Schritte 1-4 erneut durch.

101 Rufmodus Telefonwahlgerrat TWG

Zum Ändern der Eigenschaft Rufmodus Telefonwahlgerät gehen Sie wie folgt vor:

1. Sie müssen sich im Programmiermodus befinden.
2. Geben Sie am Bedienteil ein: 101
3. Das LCD Display zeit: 101: TWG=Aus
4. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	AUS Die Zentrale verwendet keine Kommunikationsgeräte.
1	1-fach Einzelreport. Die Zentrale meldet an eine programmierte Telefonnummer (Befehl 115) mit einer Zugangsummer (Befehl 117). Die Zentrale wähl die Nummer der Leitstelle(max. 15 Versuche).
2	2-fach Die Zentrale wähl eine von zwei programmierten Rufnummern und versucht Verbindung zur Leitstelle aufzunehmen. Schlätt das fuhl, wähl die Zentrale die zweite der beiden Rufnummern (max. 15 Versuche je Nummer). Steht die Verbindung und ist der Alarm bestätigt, so wird die Verbindung geschlossen.
3	Beide Dual Report. Wie unter Punkt 2 werden 2 Rufnummern gewählt und versucht, Verbindung zu den Leitstellen aufzunehmen. Es,müssen aber bereits Leitstellen erfolgreich den Alarm bestätigt haben (max. 15 Versuche bis bereits erfolgreich bestätigt haben).

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

103 Format Report

Zum Ändern der Eigenschaft Format Report geh Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 103
2. Das LCD Display zeit: 126:Format=FF
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	FF Fast Format
1	CID Contact ID
2	SIA1 Scancom SIA Level I
3	SIA2 Scancom SIA Level 2 (sendet keine Zeit+Datum)
4	SIA3 Scancom SIA Level 3
5	XSIS3 Extended Scancom SIA Level 3
6	Hbeep Home „beep": Kein bestimmtes Format. Die Zentrale wählte eine Rufnummer und schickt einen Ton (“beep”). Siehe Befehl 186.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

105 Testanruf

Zum Ändern der Eigenschaft Testanruf gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 105
2. Das LCD Display zeit: 105:Tag Stund=00
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	AUS
A nn	Tag Stunde Täglicher Testanruf der Zentrale zu gewürschter Stunde 01-24.
B nn	MonatTAG Monatlicher Testanruf der Zentrale am gewürschten Tag 01-28.
C nn	nachStunde Die Zentrale macht einen Testanruf jeder nn Stunden (z.B. alle 12 Stunden).
D nn	nachTagen Die Zentrale macht einen Testanruf alle nn Tage.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

106 Leitungsverlustmeldung

Zum Ändern der Einstellung Leitungsverlustmeldung gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 106
2. Das LCD Display zeit: 106:LS=AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	AUS
1	AN Im deaktivierten Zustand schreiben die Zentrale den Verlust in den Eigenisspeicher und gibt einen kurzen Ton pro Minute am Bedienteil aus. Durch Eingabe des Zugangscodes verstummt der Ton und das Bedienteil zeigt Leitungsverlust im Display an. Das System kannriotz Verlust scharf geschaltet werden. Im aktivierten Zustand schreiben die Zentrale den Verlust in den Eigenisspeicher, aber am Bedienteil wird kein Ton ausgegeben und nichts angezeigt. Tritt ein Alarm bei Leitungsverlust auf, werden alle Sirenerverzögerungen abgeschaltet.
2	Still Im deaktivierten Zustand schreiben die Zentrale den Verlust in den Eigenisspeicher und zeigt den Verlust im Display des Bedienteils an. Im aktivierten Zustand schreiben die Zentrale den Verlust in den Eigenisspeicher, zeigt aber nichts im Display an. Tritt ein Alarm bei Leitungsverlust auf, werden alle Sirenerverzögerungen abgeschaltet.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

108 Dynamischer Testanruf

Zum Ändern der Einstellung Dynamischer Testanruf gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 108
2. Das LCD Display zeit: 108:DynamischAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	DynamischAUS Dynamischer Testanruf ist abgeschalte.
1	DynamischAN Die Zentrale führt einen Testanruf 24 Stunden nach der letzten Kommunikation durch.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.
3. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
4. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

110 Download Modus

Zum Ändern der Einstellung Download Modus gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 110
2. Das LCD Display zeitgt: 110:Lokal PC
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahren und drücken Sie:

0	Local PC Die Zentrale wird über das angeschlossene Datenkabel programmiert.
1	Fernprog. Die Zentrale wird über Telefonleitung programmiert. Die Zentrale antewortet auf einen Anruf von einem entfernten PC (siehe Befehle 112, 113) Der Befehl 114-1 hat keine Funktion mit thisem Befehl. Die Zentrale beendet diesen Befehl, wenn innerhalb 30 Min. kein Anruf vom PC erfolgt.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

112 Rufe bis Antwort - Download

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 112
2. Das LCD Display zeitg: 112:Anz.Rufe=5
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahren und drücken Sie:

0	Anz.Rufe=3 Die Zentrale länger 3 mal Klingeln, bevorsie anteortet.
1	Anz.Rufe=5 Die Zentrale länger 5 mal Klingeln, bevorsie anteortet.

2	Anz.Rufe=7Die Zentrale länger 7 mal Klingeln, bevorsieantwortet.
3	Anz.Rufe=10Die Zentrale länger 10 mal Klingeln,bevor sieantwortet.
4	Anz.Rufe=15Die Zentrale länger 15 mal Klingeln,bevor sieantwortet.
5	Anz.Rufe=255Die Zentrale länger 255 mal Klingeln,bevor sieantwortet.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

113 1 Ruf - Download

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 113
2. Das LCD Display zeit: 113:1 Ruf AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	1 Ruf AUS Die Zentrale anteortet nicht auf einen Ruf.
1	1 Ruf AN Die Zentrale interpretiert einen Ruf als eine Nachricht vom Fern-PC. 10 bis 90 Sekunden später ruft der Fern-PC erneutomal, und die Zentrale anteortet sofort beim ersten Ruf. (Setzen Sie Befehl 112 auf eine höhere Anzahl Rufe als andere Endgeräte an der Leitung)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

114 Rückrufmodus

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 114
2. Das LCD Display zeit: 114: Rückruf AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahren und drucken Sie:

0	Rückruf AUS (Der Ruf zum Fern-PC muss manuell ausgelöst werden - Befehl 0 Benutzermodus.
1	Rückruf AN Die Zentrale antewortet nach der eingestellten Anzahl von Rufen. Die Zentrale liegt wieder auf und prüft die ID und Softwareversion des Fern-PCs. Nach kurzer Verzögerungszeit ruft die Zentrale den PC darüber (siehe Befehl 118+119).
2	Rückruf All Im deaktivierten Zustand antewortet die Zentrale nach eingestellter Anzahl von Rufen (Befehl 112+113) und akzeptiert die Programmierbefehle(sofort.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

115 Telefonummer Leitstelle 1

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 115
2. Das LCD Display zeit: 115:Tel Nr 1
3. Nutzen Sie die Tastatur, um die Ziffern der Telefonnummer einzugeben.

Verwenden Sie die A Taste, um eine 4-

Sekunden-Wahlpause einzugeben (durch Komma dargestellt).

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

116 Telefonummer Leitstelle 2

Siehe Befehl 115.

117 Kunden-Nr. Leitstelle

Beim SIA-Format konnen Alarme nur mit einer 6-stelligen Kunden-N2 an die Leitstelle übertragen werden. Eine Kunden-Nr. 1234 müssen Sie als 001234 ins System eingeben.

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 117
2. Das LCD Display zeit: 117:Kunden-Nr.
3. Nutzen Sie die Tastatur, um die Ziffern Kundennummer. für die Partition A einzugeben.

Die Tasten C und D bewegen den Cursor nach rechts und links.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Wiederholen Sie Schritt 3 für die weiteren Partitionen.
3. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

Einige europäische Länder verwenden Buchstaben in der Kunden-Nr. Die Zentrale akzeptiert die Buchstaben B, C, D, E und F. Um Buchstaben einzugeben bedieten Sie die Tastatur wie bei der Vergabe der Zonennamen.

118 Ferneinwahl Tel Nr 1

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 118
2. Das LCD Display zeit: 118:FernTel Nr 1
3. Nutzen Sie die Tastatur, um die Ziffern der Telefonnummer einzugeben.

Verwenden Sie die A Taste, um eine 4-Sekunden-Pause einzugeben (durch Komma dargestellt).

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

119 Ferneinwahl Tel Nr 2

siehe Befehl 118

120 FernTel Nr 3Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 120
2. Das LCD Display zeitg: 120:Fern.Nr3=AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahren und drücken Sie:

0	Fern.Nr3=AUS Die Zentrale akzeptiert keine beliebige Fern-Telefonnummer.
1	Fern.Nr3=AN Die Zentrale akzeptiert beliebige Rufnummern von Fern-PCs. Der Fern- PC überträgt seine Nummer an die Zentrale, und die Zentrale verwendet 这些 Nummer für den Rückruf.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

123 Rückstellen Report

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 123
2. Das LCD Display zeit: 123: Rückst AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Rückst AUS Die ZentraleCOMMUNIZIERKeine Rückstellungen.
1	Rückst AN Die ZentraleCOMMUNIZIER Rückstellungen.(Funktion nur mit Scancom Fast Format)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

124 Open/Close wechseln

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 124
2. Das LCD Display zeit: 124:O/CwechsAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	O/CwechsAUS Open/Close nicht getauscht
1	O/CwechselAN Die Funktion taucht die Befehle Open/Close bei Scancom Fast Format.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

125 Kein Signal „geschlossen“

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 125
2. Das LCD Display zeit: 125:Spperr.>1 AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Sperr.>1 AUS
1	Sperr.>1 ANDie Zentrale überträgt kein“geschlossen" Signal, wenn mehr als 1Zone gespert ist.(Funktion nur mit Scancom FastFormat)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

126 Sprache einstellen

Um die Spracheinstellung für die Anzeige im Bedienteil zuändern, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 126
2. Das LCD Display zeit: 126:SPRACH=DEUT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

00	ENGL.
01	ITAL.
02	SPAN.
03	PORT.
04	NIED.
05	FRAN.
06	DEUT.
07	NORW.
08	SWED.
09	DÁN.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

128 Supervision Alarm

Über die Funkerweiterung sind alle Funkmelder überwacht. Wenn eine Funkzone länger als 2 Stunden nicht mit der FunkerweiterungCOMMUNIZIER hat, so meldet diese einen Überwachungsfehler. Die Extern-Alarm Funktion beschreiben, wie die Zentrale auf diesen Fehler reagiert. Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 128
2. Das LCD Display zeit: 128:External-Alarm
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	External-Alarm Sirenen + Leitstellenruf

1	Lokaler-Alarm Intern + Extern + Bedienteil
2	Nur Bedienteil
3	Stiller Alarm Leitstellenruf
4	Zentrale kann nicht aktiviert werden, bis der fehlerhafte Melder ein Supervisions-Signal sendet.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

129 Extern Deaktivieren per Fernbedienung

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 129
2. Das LCD Display zeit: 129:ExtDeakt.AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	ExtDeakt.AUS Der Benutzer muss erst die Eintrittszone betreten und damit die Eintrittszeit starten, bevor er mit der Fernbedienung deaktiv schalten kann.
1	ExtDeakt.AN Der Benutzer kann die Zentrale deaktiv schalten, ohne die Eintrittszone zu betreten.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

131 SIA Report Modus

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 131
2. Das LCD Display zeit: 131:Mod. = Grund
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Mod.=Grund Beschreibung siehe Anhang
1	Mod.=Zusamm. Beschreibung siehe Anhang
2	Mod.=Zwisch. Beschreibung siehe Anhang
3	Mod.=Total Beschreibung siehe Anhang

1. Bestätigen Sie ihre Eingabe. Gegeben sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

132 Sende Sabo als Einbruch

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 132
2. Das LCD Display zeitg: 132:TA = BA AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	TA = BA AUS Die Zentrale sendet alle SIA-Meldungen wie unter Befehl 131 spezifiziert.
1	TA = BA AN Bei Extern Alarm sendet die Zentrale Sabotage als Einbruchmeldung und Contact ID 130 an Stelle Contact ID 137.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

133 SIA Reset

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 133
2. Das LCD Display zeit: 133:SIA Rst AN
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	SIA Rst AUS Die Zentrale sendet keine SIA-Rückstellungsmedlungen (Feuer, Überfall, Technik, Sabotage-Rückstellungen)
1	SIA Rst AN Die Zentrale sendet SIA-Rückstellungs-meldungen.

1. Bestätigen Sie ihre Eingabe. Geuben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

143 Contact ID Report Reset

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 143
2. Das LCD Display zeit: 143:mod. = Grund
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Mod.=Grund Alle Meldungen mit Nummern wie in „CID Code“-Spalte außer mit # markierte (siehe Anhang SIA Report Modus)
1	Mod.=Gr+Rück Alle Meldungen mit Nummer wie in „CID Code“-Spalte (siehe Anhang SIA Report Modus)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

151 Zusätzliche Ausgabe

Über das mitgelieferte Kabel oder mittels optionaler Relaisplatine stehen. Ihnen acht weitere Transistorausgänge zur Verfügung. Um die Einstellung des Ausgangs 1 zuändern, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 151
2. Das LCD Display zeit: 151:FEUER
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

00	Nicht verwendet
01	Feuer folgend
02	Überfall folgend
03	Einbruch folgend
04	Aktiv / Deaktiv
05	Alarm Abbruch folgend
06	Technikalarm folgend
11	Netz Störung
12	Sabotagealarm
13	Aktiv folgend
14	Deaktiv folgend
15	Zone(n) gesperrt
16	Med. Notruf
17	Schlüsselkasten
18	AntiMask
19	Rauchmelder
20	Comms Acknowledge
21	Batterie Fehler
22	Alarm
23	Alarm Partition 1
24	Alarm Partition 2

25	Alarm Partition 3
26	Alarm Partition 4
30	Aktiv 1
31	Aktiv 2
32	Aktiv 3
33	Aktiv 4
34	Deaktiv 1
35	Deaktiv 2
36	Deaktiv 3
37	Deaktiv 4

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

152 Zusätzliche Ausgabe

Zusätzlicher Ausgang 2

153 Zusätzliche Ausgabe

Zusätzlicher Ausgang 3

154 Zusätzliche Ausgabe

Zusätzlicher Ausgang 4

155 Zusätzliche Ausgabe

Zusätzlicher Ausgang 5

156 Zusätzliche Ausgabe

Zusätzlicher Ausgang 6

157 Zusätzliche Ausgabe

Zusätzlicher Ausgang 7

158 Zusätzliche Ausgabe

Zusätzlicher Ausgang 8

159 Zusätzliche Ausgabe invertieren

Esistmoglich diezusatzlichenTransistorausgange fur unschiedliche Anwendungen auch zu invertieren.Im invertierten Zustand wird die Spannung von +12V im

aktiven Zustand angelegt, z.B.: zur Ansteuerung eines visuellen Signals.

1. Geben Sie am Bedienteil ein: 159
2. Das LCD Display zeit: 159: INV AUSG AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	AUS +12V Spannung wird zur Aktivierung des Ausgangs entwickelnt. Im deaktivierten Zustand ist der Ausgang auf +12V gesteuert.
01	AN +12V Spannung wird zur Aktivierung des Ausgangs angelegt. Im deaktivierten Zustand ist der Ausgang auf Masse gesteuert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

160 Zeit bestätigter Alarm

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 160
2. Das LCD Display zeit: 160:Bestät=30
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

000-999

Bestät=000-999 Min Der Timer startet, wenn ein Alarm zum ersten Mal ausgelöst wurde. Wird ein weiterer Alarm ausgelöst, bevor die Zeit abgelaufen ist, überträgt die Zentrale einen bestätigten Alarm an die Leitstelle (Befehl 89=1)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

161 Bestätigen Internet Laufsprecher

Siehe auch Funktion „89 Alarm Bestätigung"

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 161
2. Das LCD Display zeit: 161:Best Int AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Best Int AUS Internet Lautsprecher an für unbestätigten Alarm
1	Best Int AN Internet Lautsprecher an für bestätigten Alarm

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

162 Bestätigen Externe Sirene

Siehe auch Funktion "89 Alarm Bestätigung".

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 162
2. Das LCD Display zeit: 162:Best Ext AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Best Ext AUS Externe Sirene an für unbestätigten Alarm (Befehl 89=1)
1	Best Ext AN Externe Sirene an für bestätigten Alarm (Befehl 89=1)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

163 Bestätigter Alarm während Eintritt

Siehe auch Funktion "89 Alarm Bestätigung".

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 163

2. Das LCD Display zeit: 163:Best EingNie

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Best EingNie Keine Alarm Bestätigung
1	Best Eing1 Eine Zone muss betreten werden für bestätigten Alarm
2	Best Eing2 Zwei Zonen müssen betreten werden für bestätigten Alarm

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

164 Benutzer Reset nach best. Alarm

Siehe auch Funktion,89 Alarm Bestätigung". Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 164
2. Das LCD Display zeit: 164:Alarm OKU/E
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Alarm OKU/E Benutzer kann Reset nach erstem Alarm durchführren. Errichter ist nötig für Reset nach bestätigtem Alarm
1	Alarm OKU/U Benutzer kann Reset nach beiden Typen von Alarmen durchführren
2	Alarm OKE/E Errichter kann Reset nach beiden Typen von Alarmen durchführren

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

170 Prog. der Impulsausgabe (Zeit Aktiv)

Die Ausgänge Aktiv 1-4 werden impulsächbig für eine vordefinierte Zeit bei dem Aktivieren der Zentrale, sowie bei Feuer- oder Überfallalarm angesteuert. Legen Sie zunachst die Zeit fest, in der diese Ausgänge aktiv sein sollen.

1. Geben Sie am Bedienteil ein: 170
2. Das LCD Display zeit: 170: Aktiv 1 01
3. Nutzen Sie die Tastatur, um die Zeitdauer einzugeben. Mögliche Werte sind 00 für einen Dauerkontakt und die Zeiten zwischen 01 und 12 Sekunden.
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeit: 170: Aktiv 2 01
6. Nutzen Sie die Tastatur, um in derselben Weise die Impulszeit 2 einzugeben.
7. Fahren Sie fort, bis alle Zeiten eingegeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

171 Prog. der Impulsausgabe (Ebenen Aktiv)

Legen Sie fest wann die Ausgabe aktiviert werden sollen, indem Sie bestimmten bei welcher Teilbereichsaktivierung (A, B, C, D) die Ausgabe geschalten werden sollen.

1. Geben Sie am Bedienteil ein: 171
2. Das LCD Display zeit: 171: Aktiv 1 ABCD
3. Nutzen Sie die Tastatur, um die die Aktivierungsebene einzugeben. A = Gesamtaktiv, B, C und D = Internaktiv.
4. Drücken Sie zur Bestätigung die Ta
5. Das LCD Display zeitg: 170: Aktiv 2 ABCD
6. Nutzen Sie die Tastatur, um in derselben Weise die Aktivierungsebene 2 einzugeben.
7. Fahren Sie fort, bis alle Ebenen eingegeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

172 Prog. der Impulsausgabe (Zeit Deaktiv)

Die Ausgänge Dektiv 1-4 werden impulsächbig für eine vordefinierte Zeit bei dem Deaktivieren der Zentrale angesteuert. Legen Sie zunachst die Zeit fest, in der diese Ausgänge aktiv sein sollen.

1. Geben Sie am Bedienteil ein: 172
2. Das LCD Display zeit: 172: DEAktiv 1 01

Nutzen Sie die Tastatur, um die Zeitdauer einzugegeben.

Mögliche Werte sind 00 für einen Dauerkontakt und die Zeiten zwischen 01 und 12 Sekunden.

1. Drucken Sie zur Bestätigung die Taste:
2. Das LCD Display zeit: 172: DEAktiv 2 01
3. Nutzen Sie die Tastatur, um in derselben Weise die Impulszeit 2 einzugeben.
4. Fahren Sie fort, bis alle Zeiten eingegeben sind.
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

173 Prog. der Impulsausgabe (Ebenen Deaktiv)

Legen Sie fest wann die Ausgabe aktiviert werden sollen, indem Sie bestimmen bei welcher Teilbereichsdeaktivierung (A, B, C, D) die Ausgabe geschalten werden sollen.

1. Geben Sie am Bedienteil ein: 173
2. Das LCD Display zeit: 173: Aktiv 1 ABCD
3. Nutzen Sie die Tastatur, um die die Aktivierungsebene einzugeben. A = Gesamtaktiv, B, C und D = Internaktiv.
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeitg: 173: Aktiv 2 ABCD
6. Nutzen Sie die Tastatur, um in derselben Weise die Aktivierungsebene 2 einzugeben.

7. Fahren Sie fort, bis alle Ebenen eingegeben sind.

8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

174 Prog. der Impulsausgabe (Feueroption)

Legen Sie fest, ob die Impuls Deaktiv-Ausgabe 1-4 auch zusammen bei Feueralarm aktiviert werden sollen, indem Sie die Option Feuer auf AN setzen. Achting: Nur Ausgabe die bei der Deaktivierung der Zentrale aktiviert werden, können zusammen auch bei Feuer aktiviert werden.

1. Geben Sie am Bedienteil ein: 174
2. Das LCD Display zeit: 174: FEUER 1 aN
3. Nutzen Sie die Tastatur, um zu bestimmen: 00=AUS 01=AN
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeit: 174: FEUER 2 AN
6. Nutzen Sie die Tastatur, um in derselben Weise die Option Feuer 2 einzugeben.
7. Fahren Sie fort, bis alle Ausgänge eingeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

175 Prog. der Impulsausgabe (Überalloption)

Legen Sie fest, ob die Impuls Deaktiv-Ausgabe 1-4 auch zusammen bei Überfallalarm aktiviert werden sollen, indem Sie die Option Überfall auf AN setzen. Achting: Nur Ausgabe die bei der Deaktivierung der Zentrale aktiviert werden, können zusammen auch bei Überfall aktiviert werden.

1. Geben Sie am Bedienteil ein: 175
2. Das LCD Display zeitg: 175: ÜberFALL 1 aN
3. Nutzen Sie die Tastatur, um zu bestimmen: 00=AUS 01=AN

4. Drücken Sie zur Bestätigung die Taste:

5. Das LCD Display zeit: 175: ÜberFALL 2 AN

6. Nutzen Sie die Tastatur, um in derselben Weise die Option Feuer 2 einzugeben.
7. Fahren Sie fort, bis alle Ausgänge eingeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

181 Wacht Code

Mit dem Wacht Code kann ein Benutzer nur nach einem Alarm die Zentrale deaktiv schalten. Es erfolgt ein Eintrag in den Ereignisspeicher.

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 181
2. Das LCD Display zeit: 181:WachtCodeAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	WachtCodeAUS Kein Wacht Code verwendet

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

182 Letzter Ausgang Settling Zeit

These Zeit setzt eine Verzögerung bei Meldern bei der Aktivierung des Systems. Wahrend dieser Zeit sind die Sirenen abgeschäft und die Zentrale ignoriert die Alarme.

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 182
2. Das LCD Display zeit: 182:Setteling 07
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

07-12 Einstellung von 7-12 Sekunden

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

183 Display Anzeigeändern

These Zeit setzt eine Verzögerung der Alarmmeldung bei Meldern im Ausgangsbereich. Wahrend dieser Zeit sind die Sirenen abgeschalt und die Zentrale ignoriert die Alarme.

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 183
2. Das LCD Display zeit: 183: 9752
3. Nutzen Sie die Tastatur, um die Anzeige im Display zuändern. Verwenden Sie die Tastatur wie bei der Vergabe des Zonenbezeichnung.
4. Bestätigen Sie ihre Eingabe. Geuben Sie dazu am Bedienteil ein:
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

184 Feuer Signalgeber

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 184
2. Das LCD Display zeitgt: 184:FeuerSignAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	FeuersignAUS Normaler 2-ton Feueralarm
1	FeuersignAN Sendet ein Pulssignal an als „Sirene“ geschaltete Ausgänge (81-83=00)

1. Bestätigen Sie ihre Eingabe. Geuben Sie dazu am Bedienteil ein:

1. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

185 Schlüsselschalter Auto Reset

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 185
2. Das LCD Display zeit: 185:KsAutoRstAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	KsAutoRstAUS Der Benutzer muss ausgelöste Zonen manuell zusücksetzen.
1	KsAutoRstAN Das System setzt ausgelöste Zonen vom Typ SS oder BS automatisch zusück, wenn der Benutzer den Schlüsselschafter verwendet.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

186 Anzahl Home „beep“ Rufe

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 186
2. Das LCD Display zeit: 186:HB calls 02
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahren und drücken Sie:

01-15

HB calls 01-15Anzahl der Rufe bei eingestelltemReport Typ Home „beep" (Befehl103=6)

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

191 Fast Format Kanal 1

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 191
2. Das LCD Display zeit: 191:Feuer
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

00	Nicht verwendet
01	Feuer folgend
02	Überfall folgend
03	Einbruch folgend
04	Aktiv / Deaktiv folgend
05	Alarm Abbruch folgend
06	Technikalarm folgend
11	Netz Störung
12	Sabotagealarm
13	Aktiv folgend
14	Deaktiv folgend
15	Zone(n) gesperrt
16	Med. Notruf
17	Schlüsselkasten
18	AntiMask
19	Rauchmelder
20	Comms Acknowledge
21	Batterie Fehler
22	Alarm System
Im partitionierten System
23	Alarm Partition 1
24	Alarm Partition 2
25	Alarm Partition 3
26	Alarm Partition 4
30	Aktiv Impuls 1
31	Aktiv Impuls 2
32	Aktiv Impuls 3
33	Aktiv Impuls 4

34	Deaktiv 1
35	Deaktiv 2
36	Deaktiv 3
37	Deaktiv 4

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

192 Fast Format Kanal 2

Siehe Befehl 191

Voreinstellung: Überfall folgend

193 Fast Format Kanal 3

Siehe Befehl 191

Voreinstellung: Einbruch folgend

194 Fast Format Kanal 4

Siehe Befehl 191

Voreinstellung: Aktiv/Deaktiv folgend

195 Fast Format Kanal 5

Siehe Befehl 191

Voreinstellung: Zone gesperrt

196 Fast Format Kanal 6

Siehe Befehl 191

Voreinstellung: Alarm Abbruch folgend

197 Fast Format Kanal 7

Siehe Befehl 191

Voreinstellung: Überfall folgend

198 Fast Format Kanal 8

Siehe Befehl 191

Voreinstellung: Technikalarm folgend

201 Prog. Eingangsverzögerungszeit 1

Legen Sie die Eingangsverzögerungszeit 1 in Sekunden fest. Gehen Sie damit wie folgt vor:

1. Geben Sie am Bedienteil ein: 201
2. Das LCD Display zeit: 201: EING. 1=45
3. Nutzen Sie die Tastatur, um die Eingangsverzögerungszeit einzugeben.
4. Bestätigen Sie ihre Eingabe mit der Taste:
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

202 Prog. Eingangsverzögerungszeit 2

Legen Sie die Eingangsverzögerungszeit 2 in Sekunden fest. Gehen Sie darauf wie folgt vor:

1. Geben Sie am Bedienteil ein: 202
2. Das LCD Display zeit: 202: EING. 2=45
3. Nutzen Sie die Tastatur, um die Eingangsverzögerungszeit einzugeben.
4. Bestätigen Sie ihre Eingabe mit der Taste:
5. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

203/204 Prog. Eingangsverzögerungszeit 3/4

Legen Sie die Eingangsverzögerungszeit 3/4 in Sekunden fest. Gehen Sie darauf wie folgt vor:

1. Geben Sie am Bedienteil ein: 203/204
2. Das LCD Display zeit: 203/204: EING. 3/4=45
3. Nutzen Sie die Tastatur, um die Eingangsverzögerungszeit einzugeben.
4. Bestätigen Sie ihre Eingabe mit der Taste:
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

16.4 Programmierung von Partitionen

Wenn Sie ein partitioniertes System verwenden, so können Sie folgende Befehle für die Programmierung der Partitionen verwenden.

1. Verwenden Sie die Befehle 01 bis 16 und X17 bis X32 um jeder Zone einer Partition zuzuweisen.

2. Jede Zone gehört zu Partition A (Werkseinstellung).

3. Drücken Sie die Taste A um Zonen zur Partition A zuzuweisen. Verwenden Sie die Tasten B, C und D um Zonen zu jeweiligen Partition zuzuordnen.

4. Benutzen Sie den Befehl 32 um Bedienteile zu Partitionen zuzuweisen. Voreingestellt gehoren alle Bedienteile zu allen Partitionen.

5. Programmierung von Ausgangsmodus, Alarm Reaktion und Ausgangszeit:

Partition	A	B	C	D
Ausgangsmodus	Bef. 39	Bef. 62	Bef. 72	Bef. 76
Alarm Reaktion	Bef. 47	Bef. 63	Bef. 73	Bef. 77
Ausgangszeit	Bef. 44	Bef. 65	Bef. 75	Bef. 79

1. Über die Befehle 81 bis 84 konnen Sie

Sirenenausgange jeder Partition zuordnen.

• Option 18 weist den Ausgang der Partition A zu.
• Option 19 weist den Ausgang der Partition B zu.
• Option 20 weist den Ausgang der Partition C zu.

• Option 21 weist den Ausgang der Partition D zu.

• Stellen Sie sicher, dass der Hauptbenutzer eingewiesen ist, wie er individuelle Benutzercodes zu Partitionen zuweist.

Befehlsänderungen für partitionierte Systeme:

Fur partitionierte Systeme bieten einige Befehle neue Funktionen, und einige Befehle konnen nicht mehr verwendet werden.

Die folgende Tabelle fasst die Unterschiede in der Programmierung zusammen:

Befehl Partition. System Einzelsystem
01-40 Zonen Programmierung A - D = Partitionen A - D = Teilbereiche
28 Statusanzeige ausblenden Partn. Scharf Bereich Scharf
32 Bedienteile und Partitionen Zuweisung Bed.-teil zu Partition	Keine Funktion
39 Bereich/Partition A Ausgangsmodus	Option 3 und 4 möglich	Option 3 wird SchlüsselschalterOption 4 nicht möglich
47 Partition A Alarmmeldung	Funktion möglich	Keine Funktion
60 Zonenverhalten bei Intern B (Letzter Ausgang)	Keine Funktion	Funktion möglich
61 Zonenverhalten bei Intern B (Eingangsszone) Keine Funktion Funktion möglich
62 Ausgangsmodus für Intern B	Optionen geändert
63 Alarmverhaltern bei Intern B	Optionen geändert
70 Zonenverhalten bei Intern C (Letzter Ausgang)	Keine Funktion	Funktion möglich
71 Zonenverhalten bei Intern C (Eingangsszone)	Keine Funktion	Funktion möglich
72 Ausgangsmodus für Intern C	Optionen geändert
73 Alarmverhalten bei Intern C	Optionen geändert
76 Ausgangsmodus für Intern D	Optionen geändert
77 Alarmverhalten bei Intern D	Optionen geändert
81, 82, 83, 84 Ausgänge	18-21=Sirene Partition

16.5 Beispiel für ein partitioniertes System

Das folgende Beisiel zeigt ein Gebäude mit einem Eingangsbereich und zwei Burobereichen. Die zwei Burobereiche werden von zwei verschiedenen Firmen belegt. Der Eingangsbereich wird von beiden Firmen verwendet. Mit einem partitionierten System werden mit einer Zentrale zwei darüber separe Zentralen simuliert.

Melder 1 - Ein-/Ausgang A + B

Melder 2 - Eingang folgend A + B

Melder 3 - Normaler Alarm A

Melder 4 - Normaler Alarm B

Melder 5 - Normaler Alarm A

Melder 6 - Normaler Alarm B

Melder 7 - Normaler Alarm A

Melder 8 - Normaler Alarm B

Wenn der Benutzer der Partition A das Buro verlasset, so gibt er seinen 4-stelligen Code (1234) am Bedienteil ein.
Samtliche Melder, die fur seine Partition vorgesehen sind, werden automatisch aktiv geschalten.
Die Melder 1 und 2 werden nur scharf geschaltet, wenn auch der Benutzer 2 (Benutzercode 5678) seine Partition Aktiviert.

16.6 Testfunktionen

090 Ereignisspeicher

Die Zentrale speichert die letzten 250 Ereignisse. Jedes Ereignis wird mit Datum und Uhrzeit gespeichert. Der Ereignisspeicher kann über das Programmiermenu angesehen werden.

1. Geben Sie am Bedienteil ein: 090
2. Das LCD Display zeit die jüngsten Ereignisse zuerst an.
3. Um innerhalb des Ereignisspeichers vor und darüber zu blättern. Nutzen Sie die Taste 1 um vor zu blättern, bzw. die Taste 3, um darüber zu blättern.
4. Drücken Sie die Taste zum zwischen dem Ergebnis und Datum/Uhrzeit zu wechseln.
5. Drücken Sie die Taste den Ereignisspeicher zu verlassen.
6. Der Ereignisspeicher kann weder vom Programmierer noch vom Benutzer gelöscht werden.

Einträge im Ereignisspeicher und deren Bedeutung:

Eintrag	Bedeutung
Netz Störung Ausfall der 230VAC Spannungsversorgung
Netz Störung OK	230VAC Spannungsversorgung wieder hergestellt
Alarm Abbruch	arm manuell durch Benutzer abgebrochen
AUX DC Störung	12VDC Versorgung ausgefallen oder AUX Sicherung defekt
AUX DC Störung OK	12VDC Versorgung wieder hergestellt
Bad Checksum	Fehler im Speicher der Alarmzentrale festgestellt
Akku Störung Ausfall der Akkuversorgung oder Akku Sicherung defekt

Akku Störung OK	Akkuversorgung wieder hergestellt
Einb. Zone nn Zone nn hat einen Einbruchalarm ausgelöst	Zone nn OK
Einb. Zone nn OK	Werkseinstellung Werkseinstellungen wurden wieder hergestellt
EEPROM Störung	Speicherfehler in der Alarmzentrale
Feuer Zone nn Zone nn hat einen Feueralarm ausgelöst	Zone nn wurde zugückgesetzt
Feuer Zone nn OK	Zone nn wurde zugückgesetzt
Feuer OK Feueralarm zugückgesetzt
BDTnn Codelock Ein Benutzer hat zu oft versucht seinen Code in das Bedienteil nn einzugeben
BDTnn Störung Bedienteil nn ausgefallen
BDTnn herg Bedienteil nn wurde wieder angeschlossen
BDTnn Sabotage Bedienteil nn hat Sabotagealarm ausgelöst	Bedienteil nn
BDTnn OK Bedienteil nn Sabotage wurde zugückgesetzt
BDTnn FE Alarm Am Bedienteil nn wurde Feueralarm ausgelöst
BDTnn MN Alarm Am Bedienteil nn wurde ein med. Notruf ausgelöst
SSL aktiv ZN nn Über den Schlüsselschalter der Zone nn wurde die Alarmzentrale aktiviert
Eintrag Bedeutung SSL deakt ZN nn Über den Schlüsselschalter der Zone nn wurde die Alarmzentrale deaktiviert
SBox ZN nn geschl. Die Zone nn mit der Eigenschaft Schlüsselbox wurde geschlossen
SBox ZN nn geöff. Die Zone nn mit der Eigenschaft Schlüsselbox wurde geöffnet
Sabo. System Der Deckelkontakt der Zentrale wurde ausgelöst
Sabo. System OK Der Deckelkontakt der Zentrale ist wieder geschlossen
Akku Fehlt Akkuversorgung unterbrochen (Kabel

	nicht angesteckt)
Akku Fehlt OK Akkuversorgung wieder hergestellt(Kabel angeschlossen)
BDTnn ÜF Alarm	BDT nn hat einen Überfallalarm ausgelöst
ÜF. Zone nn Zone	e nn hat einen Überfallalarm ausgelöst
ÜF Zone nn OK Der Überfallalarm der Zone nn wurdezurückgesetzt
Aktiv fehlg. ZNNn	Die Alarmzentrale konnte nichtaktiviert werden, weil die ZN nnausgelöst war
Rauchm. Ala. ZNNn	Zone nn hat einen Feueralarmausgelöst
Rauchm. Ala. ZNNn	Zone nn Feueralarm zurückgesetzt
Mel.test St.Zone nn	Zone nn Meldertest fehlgeschlagen
Sabo. Sirene OK	Sirenesabotage wurde zurückgesetzt
Sabo. Sirene Sirene Sabotage ausgelöst
System Aktiv (A)	System wurde automatisch reaktiviert
System Start System	tem mit Spannung versorgt undgestartet
Sabotage Zonne	Zone nn hat einen Sabotagealarmausgelöst
Sabotage Zonne NN OK	Zone nn Sabotagealarmzurückgesetzt
Tech Zone nn Alarm	Zone nn hat einen technischen Alarmausgelöst
Tech Zone nn OK	Zone nn Alarm zurückgesetzt
Tel. Störung Fehler bei der Übertragung
Tel. Störung OK Fehler bei der Übertragungzurückgesetz
Ben.nn modif.Ben.nn	Benutzer nn hat den Benutzercodedes Benutzer nn geändert
Ben.nn löschenBen.nn	Benutzer nn hat den Benutzercodedes Benutzer nn gelöscht
Ben.nnverlassen	Benutzer nn hat dasProgrammiermenü verlassen
Ben.nn betreten Benutzer nn hat dasProgrammiermenü betreten
Ben.nn Syst. Benutzer nn hat die Alarmzentrale

Res.	zurückgesetzt
Ben.nn Ber. # A	Benutzer nn hat die Alarmzentrale (Bereich #) aktiviert
Ben.nn Ber. # D	Benutzer nn hat die Alarmzentrale (Bereich #) deaktiviert
Bnn Zeit/Datum	Benutzer nn hat die Uhrzeit und das Datum geändert
Bnn ZN nn sperren	Benutzer nn hat die ZN nn aus der Überwachung ausgegliedert
Bnn ZN nn entsper	Benutzer nn hat die ZN nn in die Überwachung wieder eingegliedert
Global Sabotage	Nur für den Fall der Zoneneigenschaft NC + Sabo: Sabotagelinie (COM A/T) ausgelöst
Global Sabotage OK	Sabotagelinie (COM A/T) wieder zurückgesetzt

091 Ausgang 1 testen

Die Zentrale aktiviert den Ausgang 1 auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten, müssen Sie sich im Programmiermenü befinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 091
2. Um den Test zu beenden drücken Sie die Taste:

092 Ausgang 2 testen

Die Zentrale aktiviert den Ausgang 2 auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten, müssen Sie sich im Programmiermenü befinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 092
2. Um den Test zu beenden drucken Sie die Taste:

093 Ausgang 3 testen

Die Zentrale aktiviert den Ausgang 3 auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten müssen Sie sich im Programmiermenübefinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 093
2. Um den Test zu beenden drucken Sie die Taste:

094 Lautsprecherausgang testen

Die Zentrale aktiviert den Ausgang für den optional angeschlossenen Laufsprecher auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten müssen Sie sich im Programmiermenübefinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 094
2. Um den Test zu beenden drucken Sie die Taste:

095 Bedienteilsummer testen

Die Zentrale aktiviert den Summer der Bedienteile bis dieser manuell wieder beendet wird. Um den Test zu starten, müssen Sie sich im Programmiermenübefinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 095
2. Um den Test zu beenden drucken Sie die Taste:

097 Gehtest ausführten

Wurde der Gehtest aktiviert, ist es möglich alle Zonen der Alarmzentrale auszulösen, um deren Funktion zu überprüfen. Aktivieren Sie den Gehtest und losen Sie nacheinander alle Zonen aus. Testen Sie auch den Sabotagekontakt. Gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 097
2. Das LCD Display zeit: 097: GEHTEST
3. Losen Sie eine Zone aus. Der Summer des Bedienteils gibt einen Zweiklangton aus. Zusätzlich zeigt das LCD Display: A:ZONE nn

4. Haben Sie einen Sabotagealarm ausgelost zeigt das Bedienteil über das LCD Display an: S:ZONE nn

5. Um den Gehtest zu beenden, drucken Sie die Taste:

199 Widerstandswert messen

Die Zentrale ist in der Lage, die Widersstandswerte der einzelnen Zonen zu messen und auszugeben. So laßt sich schnell feststellen, wenn ein Widerstand falsch eingesetzt wurde. Gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 199
2. Das LCD Display zeit die Werte an.
3. Um von Zone zu Zone zu wechseln, verwenden Sie die Ziffer 1 und die Ziffer 3.

Bedeutung der Anzeige

Eintrag	Bedeutung
NO Kein Widerstand eingesetzt, Zone geöffnet
2K1 2,2KOhm Widerstand eingesetzt
4K7 4,7KOhm Widerstand eingesetzt
... entsprechender Wert in KOhm

991 Softwareversion / Zonen-Modulprüfung

Mit Hilfe dieser Funktion ist es dem Errichter möglich, die Softwareversion der Zentrale abzulesen, und zu prufen, ob die Zentrale partitioniert ist.

1. Geben Sie am Bedienteil ein: 991
2. Das LCD Display zeit die Softwareversion und den Buchstaben p für ein partitioniertes System an.
3. Drücken Sie weiter auf die Taste und die angeschlossenen Erweiterungsmodule (max. 3) zu prufen.

Zum Verlassen des Programmiermenüs drücken Sie erneut die Taste

099 zum Verlassen des Programmiermenüs

Geben Sie am Bedienteil ein: 099

1. Um das Menu zu verlassen drücken Sie die Taste:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Signatlon „beeeeeep" und zeit wieder Datum und Uhrzeit.

16.7 SIA Report-Modus

Modus = Grund
Ereignis SIA Code CID Code (1)
ALARM CONFIRM BV 139
BURG	BA	130
BURG RESTORE BR 130‡
DURESS	HA	121
EXIT TIMEOUT EA -
EXPANDER TAMPER TA 137
EXPANDER TAMPER RESTORE TR 137‡
FIRE	FA	110
FIRE RESTORE FR 110‡
FORBI INTERFACE TAMPER TA 137
FORBI INTERFACE TAMPER RESTORE	TR 137‡
FORBI LOOP TAMPER	TA 137
FORBI LOOP TAMPER RESTORE	TR 137‡
FORBI TAMPER	TA 137
FORBI TAMPER RESTORE TR 137‡
GLOBAL TAMPER	TA 137
GLOBAL TAMPER RESTORE	TR 137‡
KEYBOX OPEN	BA 150
KEYBOX CLOSED	BR 150‡
KEYPAD MEDICAL	MA	100
KEYPAD FIRE	FC 110
KEYPAD PA	HA 120
LID TAMPER	TA 137
LID TAMPER RESTORE	TR 137‡
MAN TRIGGER TEST REPORT	RX 601
PANIC	PA	120
PANIC RESTORE	PR 120‡
PERIODIC TEST REPORT	RP 602
SENSOR TAMPER	TA 137
SENSOR TAMPER RESTORE	TR 137‡
SMOKE DETECTOR	FA 111
SMOKE DETECTOR RESTORE	FR 111‡
BELL TAMPER	TA 137
BELL TAMPER RESTORE	TR 137‡
SUPERVISION FAIL	BZ 381
TA (Technical Alarm)	UA 150
TA RESTORE	UR	150‡
TAMPER KEYPAD	TA 137
TAMPER KEYPAD RESTORE	TR -
TELCO1 FAULT LT 351
TELCO2 FAULT RESTORE	LR -
ZONE OMIT	BB 573
Modus = Zusammenfassung
Ereignis SIA Code CID Code
AC LOST AT 301
AC RESTORE AR 301‡
ALARM ABORT BC 406
ANTI MASK ZONE OPEN (2) BT 380
ANTI MASK ZONE TAMPER (2) BT 380
ANTI MASK ZONE RESTORED (2) BJ 380
AUX TROUBLE YP -
AUX RESTORED YQ -
BATT MISSING YM 311
BATT RESTORED	YR 311‡
LOW BATT	YT 311
LOW BATT RESTORE	YR 311‡
PARTITION RESET	OR 305
RESET	OR	305

Modus = Zwischenmeldungen
Ereignis SIA Code CID Code
ARM	CL	401
DISARM	OP	401
KEYSWITCH DISARM	OS 409
KEYSWITCH ARM	CS 409

Modus = Total
Ereignis SIA Code CID Code
DOWNLOAD SUCCESS	RS 412
EXPANDER MISSING	TA 137
EXPANDER MISSING RESTORE	TR 137‡
FORBI MISSING	TA 137
FORBI MISSING RESTORE	TR 137‡
JAMMING	XQ	380
PASSWORD DEFAULTS LOADED	RH -
PROG MODE START	LB	627
PROG MODE END	LS	628
TAMPER USER CODE	JA 461
TD (Time and Day) RESET	JT 625
TX BATTERY TROUBLE	XT 384
USER CODE CHANGED	JV -
USER CODE DELETED	JX -

(1) Wenn Befehl 143 = 1 gesetzt ist, so werden alle CID Codes gesendet. Ist der Befehl 143 = 0 gesetzt, so werden alle Befehle, die mit gekennzeichnet sind, nicht gesendet.
(2) Die Zentrale registriert ein Anti-Mask-Ereignis als einen Anti-Mask-Typ niedriger als dieser tatsächlich ist.

17 Technische Daten

Spannungsversorgung

Externe	Spanningsversorgung:	230V AC +/-10% (Umgebungstemperatur 2)
Externe	Stromaufnahme:	1.0A maximal
Interne	Spanningsversorgung:	19VAC +/-10%
Interne	Stromversorgung:	2.0A maximal
CPU	Stromaufnahme:	150mA maximal
Bedienteil	Stromaufnahme:	35mA maximal
Notstromversorgung:		12V DC, 7.0Ah Blei-Akkumulator
Ausgänge Transistorausgang:		12V DC, 500mA maximal, negat
Lautsprecher:		2 x 16Ohm Lautsprecher max
AUX: Relaisausgänge:		12V DC, 0.5A maximal
Zusätzliche Transistorausgänge:	12V DC, jeweils 0.05A maximal

Eingänge

TR:				Eingang	der	Sabotage	von	der
Telefonstörung:				+12V	DC	bei	anliegender		St
Sicherungen
F1	-	12V	AUX:			230V,	1A	f.
F2	-	Batterie:			230V,	2A	f.
Spezifikationen
Abmessungen:				390mm	x	310mm	x	95mm	(€)
G	e	w	i	c	h	t :			5
Interne Uhrzeit:			+/- 10Min./Jahr, abgestimmct auf die Netzfrequenz
Umwelt:				-10°C	bis	+55°C	max.	75%	L

18 Fehlerbehebung

Die Zentrale zeigt keine Reaktion, obwohl Netz- und Batteriespannung anliegen	Überprüfen Sie gegebenenfalls die Anschlüsse der Netz- und Batterieversorgung und der drei Feinsicherungen. Ersetzen Sie diese Sicherungen durch gleichartige, sofern erforderlich.
Das Display zeigt eine / mehrere offene Zonen an (obwohl anscheinend alle Alarmkontakte in Ruhe sind) und die Alarmzentrale laßt sich nicht aktivieren, bzw. es erfolgt kein durchgehender Verzögerungston.	Enterfernen Sie zunachst alle Anschlüsse der betreffenden Alarmzone und ersetzen Sie diese durch eine Drahtbrücke zwischen CCT. Sollte die Zone nun als geschlossen angezeigt werden, liegt die Ursache der Störung an den angeschlossenen Alarmkontaktien/Kabeln. Überprüfen Sie diese mit einem Durchgangsprüfer. Möglicherweise liegt ein Kurzschluß zwischen der Alarm- und Sabotagezone oder dem 0V-Anschluss vor.
Die Alarmzentrale meldet kontinuierlich Sabotage.	Überprüfen Sie die Sabotagekontakte der Zentrale und der Bedienteile. Die Federn dieser KONTakte mussen komplett eingedrück sein. Überprüfen Sie die angeschlossenen Sabotagekontakte mit einem Durchgangsprüfer und vergewissern Sie sich, dass kein Kurzschluß vorliegt. Achten Sie daraufuf, dass auch die Sabotagezone der Sirene mit 0V abgeschlossen wird.
Das Auslösen eines Melders führt nicht zu einem Alarm	Haben Sie mehr als einen Melder in einer Alarmlinie angeschlossen, überprüfen Sie, ob alle NC-Kontakte in Reihe und nicht parallel verdrahtet wurden, Lösen Sie zeitgleich alle angeschlossenen Melder. Stellen Sie safer, dass Sie die worksbeitigvorhandene Drahtbrücke der einzelnen Zonen entfern haben. Werde die Alarmzone korrekt programmiert?
Die externe Alarmierung startet nicht.	Überprüfen Sie mit einem Multimeter den Transistorausgang, an dem die Sirene angeschlossen ist, um die korrekte Arbeitsweise der Zentrale sicherzustellen. Schließen Sie dann die Sirene an den Akku direkt an und überprüfen Sie deren Funktion.
Sabotagealarm wird nicht ausgelöst, obwohl ein Sabotagekontakt an einem Alarmgeber geöffnet wurde.	Überprüfen Sie, dass alle Sabotagekontakte in Reihe angeschlossen sind. Sollen Sie parallel angeschlossen sein, mussen erst alle Kontakte geöffnet werden, damit Sabotagealarm ausgelöst wird. Möglicherweise liegt auch ein Kurzschluß bei der Verdrahtung vor.
Melder lösEN Fehlalarm aus.	Überprüfen Sie, ob die Melder entsprechend den Herstellerangaben montiert und justiert wurden. Im Falle von Bewegungsmeldern achten Sie insbesondere daraufuf, dass diese immer in den Raumblickend montiert wurden und keine Ausrichtung auf Wärmequellen erfolgt ist. Im Falle von Öffnungskontaktien achten Sie daraufuf, dass der Schaltabstand zwischen Reedkontakt und Magnet nicht zuviel Bewegung hat. Überprüfen Sie ebenfalls die Verdrahtung. Achten Sie besonders auf korrekte Lötstellen und Klemmen. Leitungsverlegung in der Höhe von 230V/400V Leitungen kann ebenfalls zu Störungen führen.
Programmier- und Benutzercode wurden vergessen.	Entfernen Sie die Netzspannung und die Notstromversorgung von der Alarmzentrale. Schließen Sie die Brücke „NVM RST" unterhalb des Anschlußblocks der zusätzlichen Transistorausgänge kurz und legen Sie bei kurzgeschlossener Brücke erst die Notstromversorgung und anschließlich die Netzspannung wieder an. Alle Code und evtI. Tagschlüssel wurden gelöscht. Der Benutzercode 1 (Mastercode) lautet wieder 1234, der Errichtercode 7890. Die Programmierung außer Datum/Zeit bleibt erhalten.

Sie denken die Zentrale hat eine Fehlfunktion.

Führer Sie einen Werksreset durch (Programmiermenü Option 98) und überprüfen Sie die gewünschte Funktion erneut. Meist liegt der Fehler an der externen Verdraughtung

19 Index der Programmierfungtionen

1 Ruf - Download 78
Abbruch - Reset 61
Alarm Abbruch 55
Alarm bei fehlg. Aktivierung 52
Alarmverhalten bei Intern (C) 67
Alarmverhalten bei Intern (D) 69
Alarmverhalten bei Internscharf (B) 64
Ändern des Programmiercodes 50
Ändern des Zonenabschlusses 51
Anzahl Home „beep“ Rufe 88
Ausgang testen 94
Ausgangsmodus fur Gesamtscharf (A).... 56
Ausgangsverzögerungszeit A 58
Ausgangsverzögerungszeit Intern B. 64
Ausgangsverzögerungszeit Intern C. 68
Ausgangsverzögerungszeit Intern D. 69
Batterie Test. 62
Bedienteilalarm. 73
Bedienteile und Partitionen 54
Bedienteilsperre 60
Bedienteilsummer testen 95
Benutzer Reset nach best. Alarm 85
Bestätigen Externe Sirene 84
Bestätigen Internet Laufsprecher 84
Bestätigter Alarm. 74
Bestätigter Alarm während Eintritt. 84
Contact ID Report Reset. 82
Datum und Uhrzeit 60
Display Anzeige andern 87
Download Modus 77
Dynamischer Testanruf. 77
Ein-/Ausgangsverzögerungston Lautstärke 59
Einbruchausgang 72
Eintrittsalarmverzogerung 53
Ereignisspeicher 93

Erlstalarmreaction. 55
Extern Deaktivieren per Fernbedienung ....81
Fast Format Kanal. 89
Ferneinwahl Telefonummer 79
Feuer Signalgeber. 87
Forbikobler Eintrittszeit. 65
Forbikobler korrekt 65
Forbikobler Turklingel 70
Forbikobler Tursperre. 66
Format Report 75
Gehtest ausfuhren 95
Internet Alarm. 52
Kein Signal ,geschlossen 80
Kundename Downloader-SW. 51
Kunden-Nr. Leitstelle 79
Ländereinstellungen. 48
Lange Zugangscode 61
Laatsprecherausgang testen 95
Lautstärke bei internem Alarm. 51
Leitungsverlustmeldung 76
Letzter Ausgang Settling Zeit. 87
Open/Close wechseln 80
Partition A Alarm Reaktion. 59
Prog. der Impulsausgabe 85
Prog. der Impulsausgänge (Feueroption) ...86
Prog. der Impulsausgabe (Überalloption)86
Prog. Eingangsverzögerungszeit 90
Programmiermodus verlassen. 74
Relaisausgang OP1. 70
Relaisausgang OP2. 72
Rückrufmodus. 78
Rückstellen Report 80
Rufe bis Antwort - Download 77
Rufmodus Telefonwahlgerät TWG. 75
Sabotage Report unscharf 56
Sabotage Sirene. 62

Sabotage sperren 60
Sabotagealarm. 59
Schlusselschalter Auto Reset 88
Sende Sabo als Einbruch. 82
SIA Report Modus. 82
SIA Reset 82
Sirenendauer 58
Sirenenverzögerung 57
Softwareversion / Zonen-Modulprüfung....95
Sprache einstellen 81
Status Anzeige 52
Stiller Uberfall 53
Supervision Alarm 81
Supervision Funkmelder 61
Supervision Sabotage Reset 62
System Auto Aktiv. 57
System Sabotage Reset 56
Sytem Reset 54
Telefonnummer Leitstelle 79
Testanruf 76

Testfunktionen 93
Transistorausgang OP3.72
Uberfall Reset. 55
Verhalten Ausgangsmodus Intern (C) 67
Verhalten Ausgangsmodus Intern (D) 68
Verhalten Ausgangsmodus Internscharf (B) 63
Verhalten E/A bei Internscharf (B). 62
Verhalten E/A bei Internscharf (C). 66
Verhalten Eing. Folg. bei Internscharf (B)...63
Verhalten Eing. Folg. bei Internscharf (C)...66
Wacht Code 87
Werkseinstellungen herstellen 74
Wunderstandswert messen. 95
Zeit bestätigter Alarm 84
Zoneneinstellung 48
Zonensabotage. 53
Zusätzlich Eingangssverzögerung. 73
Zusätzliche Ausgänge 83
Zusätzliche Ausgabe invertieren. 83

20 Systemplan

Dieser Systemplan gibt Auskunft über die in Ihrhem Alarmsystem installierten Komponenten, deren Standort und Funktionseise, sowie evtl. Änderungen. Der Systemplan ist immer auch Bestandteil des Alarmsystems und sollen an einem sicheren Ort verwahrt werden.itte bewahren Sie diesen Systemplan an einem sicheren Ort auf!

Zone	Beschreibung Komplett	Akitv A	Intern Aktiv B	Intern Aktiv C	Intern Aktiv D	Sperren möglich	Türgong

Ausgangszeit A		Ausgangszeit B		Ausgangszeit C		Ausgangszeit D
Eingangszeit A		Eingangszeit B		Eingangszeit C		Eingangszeit D
Sirenendauer		Blitzdauer

ABUS Security-Center GmbH & Co. KG

86444 Affing

GERMANY

www.abus-sc.eu

[e-mail]

Rufmodus TWG (101 √n)

Item	Setting Meaning
01	0	OFF
	1	1 way
	2	2 way
	3	Both

ABUS Security-Center GmbH & Co. KG

86444 Affing

GERMANY

www.abus-sc.eu

[e-mail]

Bedieningselement 1: Geleiderbrug nicht ingestoken

037 Sabotage report nicht op scherp

17 Technische gegevens

Spanningsvoeding

ABUS Security-Center GmbH & Co. KG

86444 Affing

GERMANY

www.abus-sc.eu

[e-mail]

2 Korrekt anvendelse

044:Ausg.A=45 Texon M

151: Einbruch Texon M

095: Test: B-Teil Texon M

folgendereset (selkvitterenimpuls

13 Deaktiv	impuls 1
	14	Bekræft
15 Aktiver	alt 1
16 Deaktiver	alt 1
	17	Alarm
Idelt system
18 Alarm del A
19 Alarm del B
20 Alarm del C
21 Alarm del D
22 Blitz del A
23 Blitz del B
24 Blitz del C
25 Blitz del D
	26	Aktiv
	27	Aktiv
	28	Aktiv
	29	Aktiv
30 Deaktiv	impuls 1
31 Deaktiv	impuls 2
32 Deaktiv	impuls 3
33 Deaktiv	impuls 4
	34	Brand
	35	Overfeld

Adfard af relaedgang 2

(082 n)

Opkaldsmodus TWG (101 n

Funktion kun i Irland (Kommando 0 pa X1)

Nulstilling rapport (123✓)
Menupunkt	Indstilling	Betydning
123	0	FRA
	1	TIL

Menupunkt	Indstilling	Betydning
124	0	FRA
1 TIL (Shift kanal 4)

Typisk kun i Frankrig

	33	Aktiv	impuls
34 Deaktiv impuls 1
35 Deaktiv impuls 2
36 Deaktiv impuls 3
37 Deaktiv impuls 4

For at aendre donne egenskap skal du gore folgende:

For at aendre donne egenskap skal du gore folgende:

For at aendre egenskaben forbikobler dorspaerring skal du gore folgende:

090 - 097 Testfunktion se „16.6 Testfunktioner"

098 Gendan fabriksindstillinger

For at gendanne fabriksindstillingerne skal du gore fologende:

For at aendre indstillingen for downloadmodus skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

1. Indtast 118 pa betjeningspanelet.
2. LCD-displayet viser: 118:Fjerntlfnr.1
3. Brug tastaturet til at indtaste Telefonumrets cife.

Anvend A-tasten for at indtaste en 4-sekunders opkaldspause (vises med et komma).

For at aendre indstillingen skal du gore folgende:

For at eandre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

25	Alarm del 3
26	Alarm del 4
30	Aktiv 1
31	Aktiv 2
32	Aktiv 3
33	Aktiv 4
34	Deaktiv 1
35	Deaktiv 2
36	Deaktiv 3
37	Deaktiv 4

1. Bekraeft din indtastning. Indtast hertil ✓ pa betjeningspanelet.
2. Betjeningspanelet bekrafter din indtastning med en dobbelttone,beep"beep"og viser PROGR.MODUS.

152 Ekstra udgange

Ekstra udgang 2

153 Ekstra udgange

Ekstra udgang 3

154 Ekstra udgange

Ekstra udgang 4

155 Ekstra udgange

Ekstra udgang 5

156 Ekstra udgange

Ekstra udgang 6

157 Ekstra udgange

Ekstra udgang 7

158 Ekstra udgange

Ekstra udgang 8

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgLende:

For at aendre indstillingen skal du gore folgende:

For at eandre indstillingen skal du gore folgende:

For at aendre indstillingen skal du gore folgende:

34	Deaktiv 1
35	Deaktiv 2
36	Deaktiv 3
37	Deaktiv 4

1. Bekraeft din indtastning. Indtast hertil ✓ pa betjeningspanelet.
2. Betjeningspanelet bekrafter din indtastning med en dobbelttone „beep“, „beep“ og viser PROGR.MODUS.

Del	A	B	C	D
Udgangsmodus	Komm. 39	Komm. 62	Komm. 72	Komm. 76
Alarmreaction	Komm. 47	Komm. 63	Komm. 73	Komm. 77
Udgangsid	Komm. 44	Komm. 65	Komm. 75	Komm. 79

1Ruf-Download 77
Abbruch - Reset. 60
Alarm Abbruch 54
Alarm bei fehlg. Aktivierung 51
Alarmverhalten bei Intern (C) 66
Alarmverhalten bei Intern (D) 68
Alarmverhalten bei Internscharf (B) 63
Ändern des Programmiercodes 49
Ändern des Zonenabschlusses 50
Anzahl Home „beep“ Rufe 87
Ausgang testen 93
Ausgangsmodus fur Gesamtscharf (A). 55
Ausgangsverzögerungszeit A 57
Ausgangsverzögerungszeit Intern B. 63
Ausgangsverzögerungszeit Intern C. 67
Ausgangsverzögerungszeit Intern D. 68
Batterie Test. 61
Bedienteilalarm 72
Bedienteile und Partitionen 53
Bedienteilsperre 59
Bedienteilsummer testen 94
Benutzer Reset nach best. Alarm 84
Bestätigen Externe Sirene 83
Bestätigen Internet Laufsprecher 83
Bestätigter Alarm. 73
Bestätigter Alarm während Eintritt 83
Contact ID Report Reset. 81
Datum und Uhrzeit. 59
Display Anzeigeändern 86
Download Modus 76
Dynamischer Testanruf. 76
Einbruchausgang 71
Eintrittsalarmverzogerung 52
Ereignisspeicher 92
Erstalarmreaktion 54
Extern Deaktivieren per Fernbedienung.... 80

Fast Format Kanal. 88
Ferneinwahl Telefonnummer 78
Feuer Signalgeber. 86
Forbikobler Eintrittszeit. 64
Forbikobler korrekt 63
Forbikobler Türklingel 68
Forbikobler Tursperre. 65
Format Report 74
Gehtest ausfuhren. 94
Internet Alarm. 51
Kein Signal ,geschlossen 79
Kundename Downloader-SW 50
Kunden-Nr. Leitstelle 78
Ländereinstellungen 47
Lange Zugangscode 60
Laatsprecherausgang testen 93
Leitungsverlustmeldung. 75
Letzter Ausgang Settling Zeit. 86
Open/Close wechseln 79
Partition A Alarm Reaction. 58
Prog. der Impulsausgänge 84
Prog. der Impulsausgänge (Feueroption) ...85
Prog. der Impulsausgabe (Uberalloption)85
Prog. Eingangsverzögerungszeit 89
Relaisausgang OP1. 69
Relaisausgang OP2. 71
Rückrufmodus. 77
Rückstellen Report. 79
Rufe bis Antwort - Download 76
Rufmodus Telefonwahlgerät TWG. 74
Sabotage Report unscharf 55
Sabotage Sirene. 61
Sabotage sperren. .59
Sabotagealarm. 58
Schlusselschalter Auto Reset. 86
Sende Sabo als Einbruch 81

SIA Report Modus. 81
SIA Reset 81
Softwareversion / Zonen-Modulprüfung.... 94
Sprache einstellen 80
Status Anzeige 51
Stiller Uberfall 52
Supervision Alarm. 80
Supervision Funkmelder 60
Supervision Sabotage Reset 61
System Auto Aktiv. 56
System Sabotage Reset 55
Sytem Reset 53
Telefonnummer Leitstelle 78
Testanruf 75
Testfunktionen 92
Transistorausgang OP3 71

Überfall Reset. 54
Verhalten Ausgangsmodus Intern (C) 66
Verhalten Ausgangsmodus Intern (D) 67
Verhalten Ausgangsmodus Internscharf (B) 62
Verhalten E/A bei Internscharf (B) 61
Verhalten E/A bei Internscharf (C). 65
Verhalten Eing. Folg. bei Internscharf (B)...62
Verhalten Eing. Folg. bei Internscharf (C)...65
Wacht Code 85
Werkseinstellungen herstellen. 73
Zeit bestätigter Alarm 83
Zoneneinstellung 47
Zonensabotage. 52
Zusätzliche Ausgänge 82
Zusätzliche Ausgabe invertieren. 82

20 Systemplan
