Caractéristiques	Détails
Type de produit	Caméra de surveillance IP
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec infrarouge
Angle de vue	90 degrés
Connectivité	Wi-Fi et Ethernet
Stockage	Support pour carte microSD
Application mobile	Compatible avec iOS et Android
Alimentation	Adaptateur secteur inclus
Installation	Fixation murale ou sur table
Sécurité des données	Chiffrement des données
Garantie	2 ans

FOIRE AUX QUESTIONS - IPCB72501 ABUS

Comment réinitialiser la caméra ABUS IPCB72501 ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que la réinitialisation est en cours.

Pourquoi ma caméra ABUS IPCB72501 ne se connecte-t-elle pas au Wi-Fi ?

Vérifiez que le mot de passe du réseau Wi-Fi est correct et assurez-vous que la caméra est à portée du signal. Redémarrez votre routeur et la caméra si nécessaire.

Comment accéder à la vidéo en direct de ma caméra ABUS IPCB72501 ?

Utilisez l'application ABUS ou connectez-vous à l'interface web de la caméra en entrant son adresse IP dans un navigateur. Assurez-vous que la caméra est alimentée et connectée au réseau.

Que faire si l'image de ma caméra ABUS IPCB72501 est floue ?

Vérifiez que l'objectif de la caméra est propre et exempt de poussière. Vous pouvez ajuster la mise au point manuellement si votre modèle le permet.

Comment mettre à jour le firmware de ma caméra ABUS IPCB72501 ?

Accédez à l'interface web de la caméra, allez dans le menu 'Configuration', puis 'Mise à jour du firmware'. Téléchargez le dernier firmware depuis le site officiel d'ABUS et suivez les instructions à l'écran.

Pourquoi je ne reçois pas de notifications sur mon téléphone ?

Assurez-vous que les notifications sont activées dans l'application et que votre téléphone est connecté à Internet. Vérifiez également les paramètres de notification de votre appareil.

MODE D'EMPLOI IPCB72501 ABUS

Centrale d'alarme Terxon MX – Instructions d'installation

Parfaite sécurité d'appointements, de maisons et de commercés

Les générées instructions d'installation font partie intégrante du produit. Elles comportent des consignes importantes de mise en service et de manipulation. Ne pas l'oublier lors de la remise du produit à un tiers. Conserver donc les générées instructions d'installation, afin de pouvoir les consulter! La table des matières disponible à la page 3 donne un aperçu du contenu et de la page correspondante.

CE

1 Introduction

Nous vous remercions d'avoir porté votrechioix sur cette centrale d'alarme antieffraction Terxon MX. Par l'achat de ce produit, vous disposez maintainant d'un apparéil faisant appel à une technologie de pointe.

Ce produit est conforme aux exigences des directives europeennes et nationales en vigueur. La conformité de ce produit a été provuee. Les déclarations et documents correspondants ont ete deposes chez le fabricant (www.abus-sc.eu).

Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assure, dire attentivement ces instructions d'installation!

Pour de plus amples renseignements, adresse-vous à votre vendeur spécialiste sur site.

2 Utilisation conforme

Conjointement aux détecteurs et aux émetteurs de signaux correspondants, cette centrale d'alarme antieffraction sert à la protection de votre bien. Elle permet de protéger locaux de commerce ou résidentiels, garages, pavillons et maisons de campagne, etc.

La centrale signale une effraction par la commutation des sorties auxquelles des déclencheurs d'alarme visuelle, sonore ou silencieuse peuvent être raccordés.

Eviter à tout prix que la centrale et les composants qui y sont reliés entrent en contact avec l'humidité, par exemple, dans une salle de bain ou autre.

Uneutilisationdeceproduitautorequelecdecrite precedemmentrisquedendommagerl'appareil.

De plus, une utilisation non conforme expose à des risques de court-circuit, d'incendie et de chocolélectrique, etc. Le bloc d'alimentation a été consq pour un branchement sur secteur de 230 volts / 50 Hz de tension alternative.

Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Son raccordement au réseau électrique public doit avoir lieu dans le respect des reglementations en vigueur dans le pays correspondant. S'informer au préalable.

3 Table des matieres

1 Introduction 2
2 Utilisation conforme 2
3 Table des matieres 3
4 Consignes de sécurité 5
5 Livraison et accessoires nécessaires 6
6 Consignes de raccordement et d'extension 7
7 Remarques sur le système de sécurité 8
8Vue d'ensemble des composants du boitier 10
9 Instructions de montage 12

9.1 La centrale 12
9.2 Les elements de commande 12

10 Consignes de raccordement 13

10.1 Centrale 13

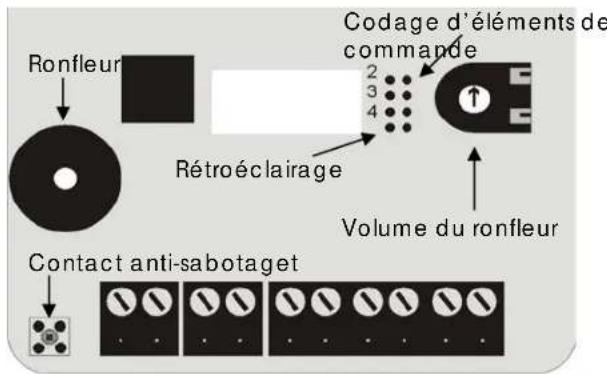

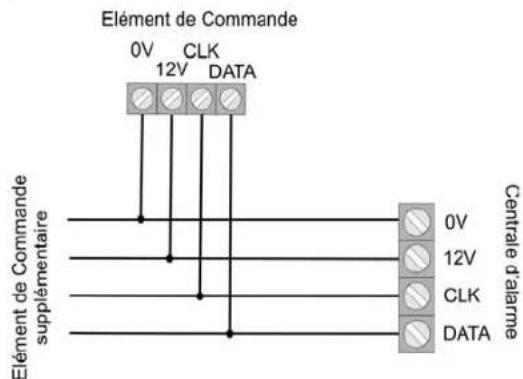

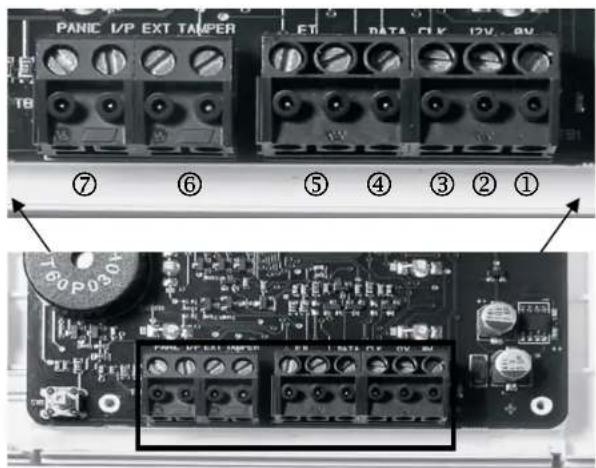

10.2 Elementes de commande 14
10.3 Detecteurs 17

10.3.1 Deteceurs d'ouverture de portes et de fenêtes 17

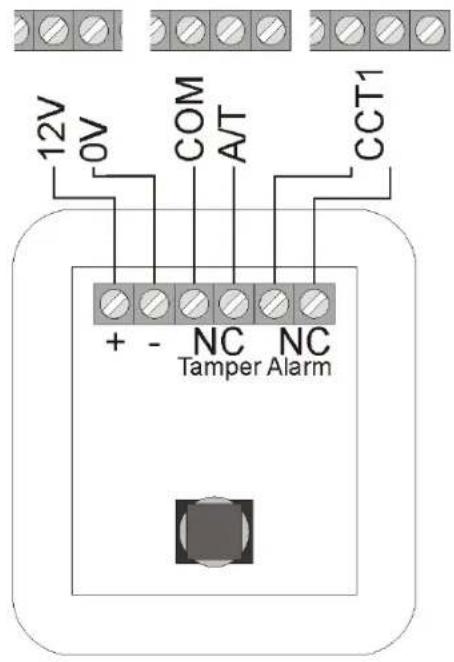

10.3.2 Deteceurs de mouvement infrarouges 17

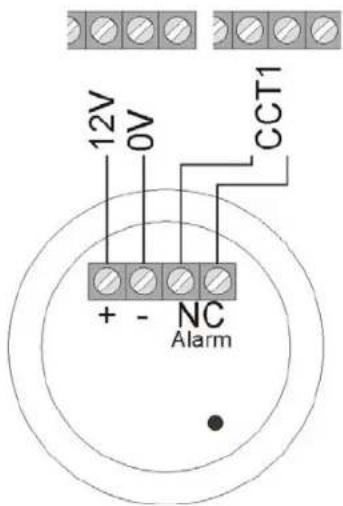

10.3.3 Deteceurs de fumee 18

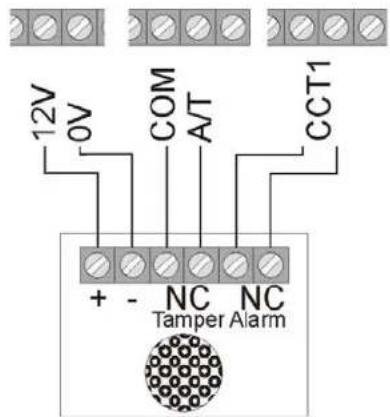

10.3.4 Deteceurs acoustiques de bris de vitre : 18

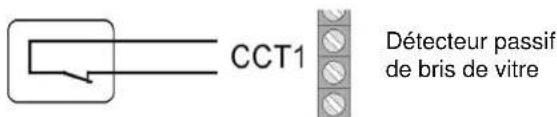

10.3.5 Deteceur passif de bris de vitre: 18

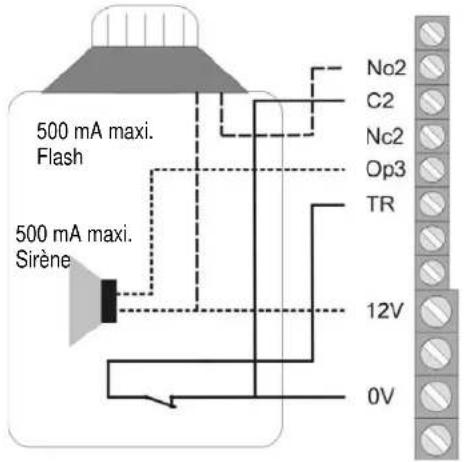

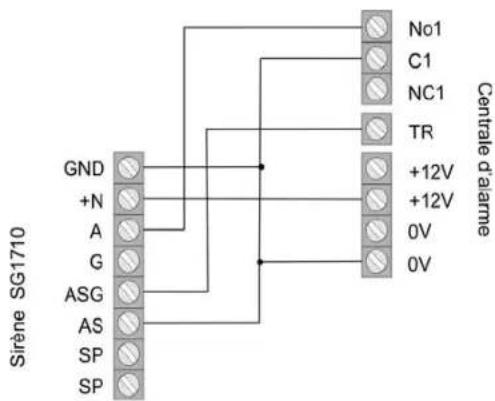

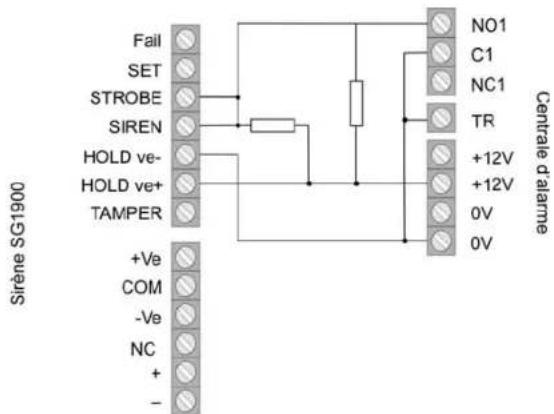

10.4 Sirène extérieure et flash 19

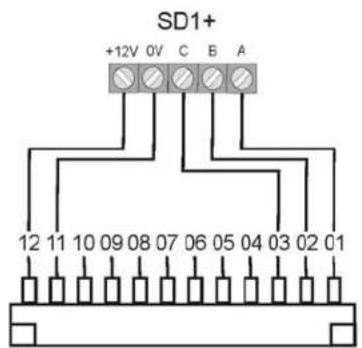

10.5 Transmetteur 20

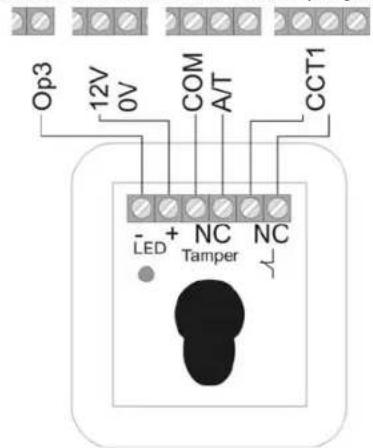

10.6 Interrupteur a clé amovible 20
10.7 Montage et raccordement d'un haut-parleur 21
10.8 Module relais 21

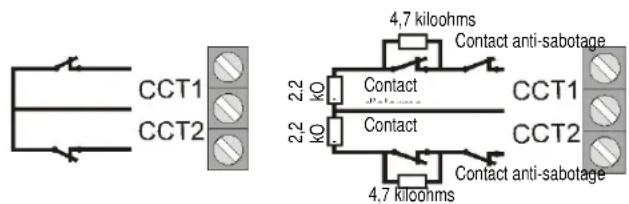

10.9 Résistances 21

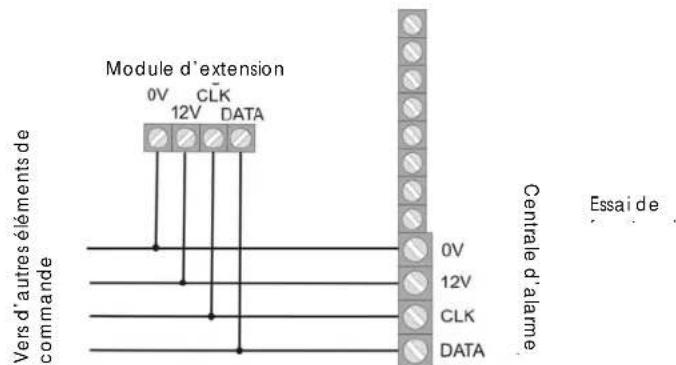

10.10 Raccordement de modules d'extension 22
10.11 Adressage de modules d'extension 22
10.12 Essai de fonctionnement 22

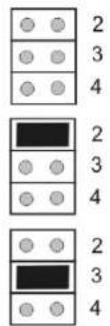

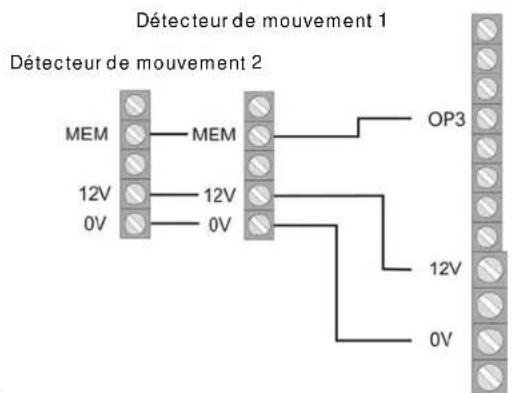

10.13 Mémoire d'alarmes de détecteur 22

11 Systeme unique ou systeme a partitions 23
12 Terminologie 24
13 Terminologie générale 25

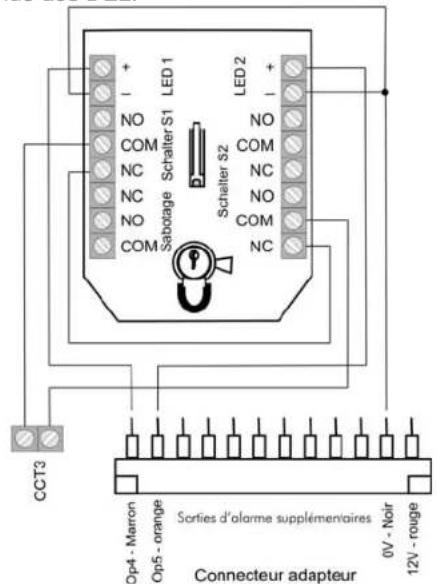

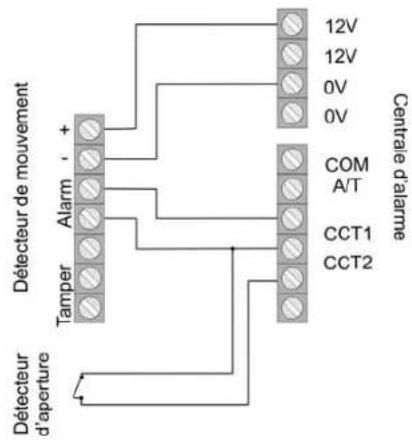

14 Example d'installation 26
15 Premiere mise en service 32
16 Programmation. 33

16.1 Mode de programmation 33

16.2Vue d'ensemble du menu de programmation 34
16.3 Reglage au niveau du menu de programmation 48
16.4 Programmation de partition 93

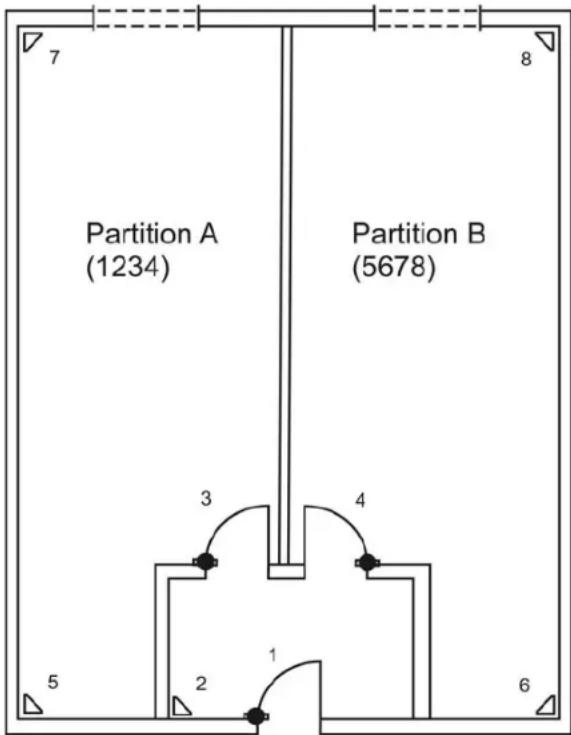

16.5 Exemple d'un système partitionné 94
16.6 Fonction de test 95
16.7 Mode de rapport SIA 98

FR

17 Fiche technique 100
18 Dépannage 101
19 Index 102
20 Plan du système 104

4 Consignes de sécurité

! AVERTISSEMENT !

Pour éviter les incendies et les blessures, tener compte des consignes ci-dessous:

Fixer solidement l'appareil a un endroit sec a l'intérieur.
Veiller a ce que la ventilation de la centrale soit suffisante.
- Ne pas exposer la centrale à des températures inférieures à -10^ ou supérieures à 55^ .
La centrale a ete conque pour etre utilise quenquement a l'intérieur.
L'humidité maximale ne doit pas dépasser 90% (sans condensation).
- S'assurer qu'aucun objet métallique ne puisse être introduit dans la centrale.
- Ne réaliser tous les travaux sur la centrale qu'après l'avoir mise hors tension.

! ATTENTION !

Prendre les mesures de précaution ci-dessous pour que l'appareil fonctionne toujours parfaitement :

L'alimentation en 12 V c.c. de la centrale est réalisée par un transformateur intégré.
Le branchement du transformateur aux 230 V c.a. du secteur est réalisé par le biais d'une ligne séparée protégée contre les courts-circuits.
- Les travaux de branchement au secteur sont soumis à la réglementation en vigueur dans le pays correspondant.
- Une pile de 7 Ah se charge de l'alimentation en cas de panne secteur.
- La consommation maximale des composants raccordés ne doit jamais dépasser 1 A.
- Toujours remplaçer les fusibles par des fusibles de même type et jamais avec des fusibles plus puissants.

Sur les centrales d'alarme antieffraction en général :

Des travaux d'installation non conformes ou incorrects risquent d'être à l'origine d'erreurs d'interprétable des signaux et donc d'entrainer de fausses alarmes. Les frais occasionnés par d'eventuelles interventions des pompiers ou de la police, par exemple, sont à la charge de l'utilisateur de la centrale d'alarme. Lire donc attentivement l'intégrality de la presente notice et tener compte, lors de l'installation du système, de la désignation exacte des cables et des composants utilisés.

5 Livraison et accessoires nécessaires

Livraison :

• Centrale d'alarme
  antieffraction
• Élement de commande
  à afficheur
• Instructions d'installation
• Instructions de service

Les éléments suivants sont nécessaires en complément :

Detecteur d'alarme

Emetteur de signaux

Pile 12 V/7Ah

Répartiteur

Cable

Disponibles en option :

Module relais

Extension radio 8 zones

Extension filaire 8 zones

Outillage requis :

Tournevis

(petit)

Tournevis cruciforme

Perceuse

Mecha de 6

Mecha de 4

Vis de 6

Vis de 4

le cas échéant, chevilles et plâtre

Fer et fil à souder

Ruban isolant ou gaine thermoretractable

Voltmetre et ohmmetre

Caniveau

Bornes à vis

6 Consignes de raccordement et d'extension

La centrale d'alarme antieffraction est à la base d'un système électronique de sécurité visant à protégger vos biens (teils qu'un appartement, une maison, un garage, un commerce, etc.). Conjointement à d'autres éléments, teils que des détecteurs et des émetteurs de signaux, elle protège les zones à surveiller. L'alarme se déclenché lors d'une tentative d'effraction.

Un élément de commande filaire permet la commande de la centrale d'alarme. Ceci permet de-cache la centrale. Le cas échéant, le raccordement d'un total de 4 éléments de commande est possible. De plus, la centrale prévoit une commande par interrupteur à clé.

Le transmetteur téléphonique intégré permet, en cas d'alarme, à la centrale d'alarme antieffraction de communiquer l'alarme correspondante à certains abonnés du réseau téléphonique public.

La centrale d'alarme antieffraction prévoit 9 zones d'alarme analysées séparément. La centrale vérifie si un certain courant de repos (minimal) passée entre les deux contacts (CCT) de chacune des zones d'alarme. Lors de l'établissement d'un contact entre les deux contacts de la zone d'alarme correspondante, les contacts sont considérés comme fermés et le courant peut passer. En l'absence d'un contact, un passage du courant n'est pas possible et la zone d'alarme est considérée comme ouverte. En cas de changement, l'alarme se déclenché suivant la programmation réalisée. Une surveillance différentielle des zones d'alarme est également possible (DEOL).

De plus, la centrale intègre une interface PC.

\section*{Caracteristiques de la centrale :}

• 8 zones d'alarme programmables au choix, chacune d'entre elles pouvant,entre autres,etre programmée comme suit : Immediatement, Temporise, Acces, Aggression, 24 heures, Incendie, Technique ou Durées
• Extensible à 32 zones maxi. par le biais de module d'extension en option
  1 zone anti-sabotage pour les détecteurs raccordés
• 1 zone anti-sabotage pour les émetteurs de signaux raccordés
• 1 sortie à transistor et 2 sorties relais pouvant être affectées à un certain événement (alarme, incendie, agression,...).
• Bloc d'alimentation interne (230 V c.a./12 V c.c.) destiné à l'alimentation de la centrale, des détecteurs raccordés et au chargement de la pile.
• Alimentation de secours par le biais d'une pile 12V/7Ah.
• Programmation et utilisation aieses par le biais d'un a quatre éléments de commande.
• L'etat des zones d'alarme et de la centrale d'alarme est visualisé par le biais d'un affichage de texte en clair.
• Verrouillage de zones permettant d'exclure temporairement une ou plusieurs zones de la surveillance.
• Autorisation d'accès à des fins de commande et de programmation grâce à un code à 4 ou 6 chiffres.
• Contacts anti-sabotage de la centrale et des éléments de commande
• Mémoire d'alarmes et d'événements
• Transmetteur téléphonique intégré
• Partitionnement de la centrale permettant la simulation de 4 centrales d'alarme

7 Remarques sur le système de sécurité

La centrale d'alarme antieffraction Texxon MX permit, pour chacune des 8 (à 32) zones d'alarme, de selectionner une configuration qualconque en vue d'une adaptation optimale aux conditions de fonctionnement. De plus, il est conseilé :

• de répartir les détecteurs externes en groupes le plus petits possibles entre les zones (par ex. détecteur Rez-de-chaussée sur la zone 1, etc.), de les activer séparément et autant que possible d'utiliser toutes les zones prévues par la centrale.
• d'utiliser un signal sonore (sirène) d'émetteur de signal plus court que le signal visuel (flash), d'utiliser des durées d'alarme conformes aux dispositions en vigueur dans le pays correspondant. (En Allemagne, la durée d'alarme sonore est limitée à 3 minutes!)
• de ne régler la temporisation qu'à l'issue du contrôle pratique.
• de sélectionner, en tant que code utilisé et code de programmation, un nombre à 4 ou 6 chiffres.
• de ne communiquer le code qu'a des personnes de confiance.
• de saisir le code, lors de l'utilisation de la centrale, de manière à ce que des tiers ne puissant pas le voir.
• d'utiliser en général un cable de raccordement des composants (section minimale: 0,6 mm/fil) dont les fils sont munis d'un code couleur.

d'utiliser des codes utiliser et de programmation différents.

Pour des raisons de facilité, il convient d'affector uniformément les fils comme suit :

Rouge: alimentation électric de +12 V

Noir neutre-terre

Jaune : contact d'alarme

Vert : contact d'alarme

Marron : contact anti-sabotage.

Blanc : contact anti-sabotage.

• Utilisez des répartiteurs pour raccorder plusieurs détecteurs à une zone d'alarme. Pour rallonger des cables, il suffit de souder les deux extrémités ou d'utiliser des bornes à vis. Veiller à la présence d'une isolation (ruban isolant, gaine thermoretractable), afin d'éviter les courts-circuits et les fausses alarmes. Tenir compte de l'illustration correspondante à la page suivante.

• Proceder par étape :

• Lire attentivement les instructions de service.

• Faire un plan de l'objet相对较 le site de montage des détecteurs et de la centrale ainsi que les cables requis.
• Poser les cables requis.
• Monter les détecteurs et la centrale.
• Brancher le cable de raccordement aux détecteurs et à la centrale.
• Alimenter la centrale en courant électrique (pile, secteur).
• Proceder à la programmation.

La figure ci-dessous donne une vue d'ensemble de l'utilisation correcte de répartiteurs lors du raccordement de plusieurs détecteurs pour une zone d'alarme :
Cable de raccordement à la

Comme mentionné plus haut, la centrale d'alarme analyse les zones d'alarme par le biais du courant qui y passe.

Les détecteurs utilisés dans le cadre de la technique d'alarme sont la plupart du temps des contacts à ouverture. Cela signifie qu'en cas d'alarme les détecteurs coupent le circuit de la zone d'alarme. Ces détecteurs sont appelés « contacts à ouverture » ou encore N.C. (normally closed ou normalement fermés) et ils sont raccordés comme suit (le pont entre CCT doit être retire):

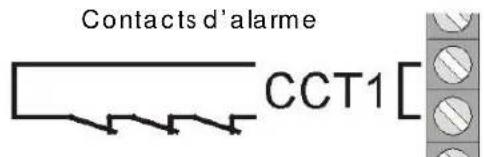

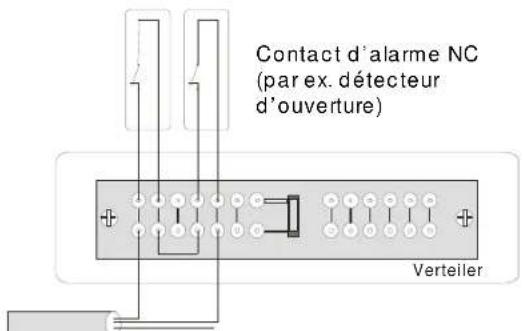

Contacts d'alarme

CCT1

Le raccordement en groupe de plusieurs contacts d'alarme est en partie nécessaire dans une zone. Raccordez les contacts à ouverture en série.

Le raccordement de contacts à fermeture, tels que des boutons-poussoirs à actionner en cas d'aggression, n'est pas possible avec cette centrale.

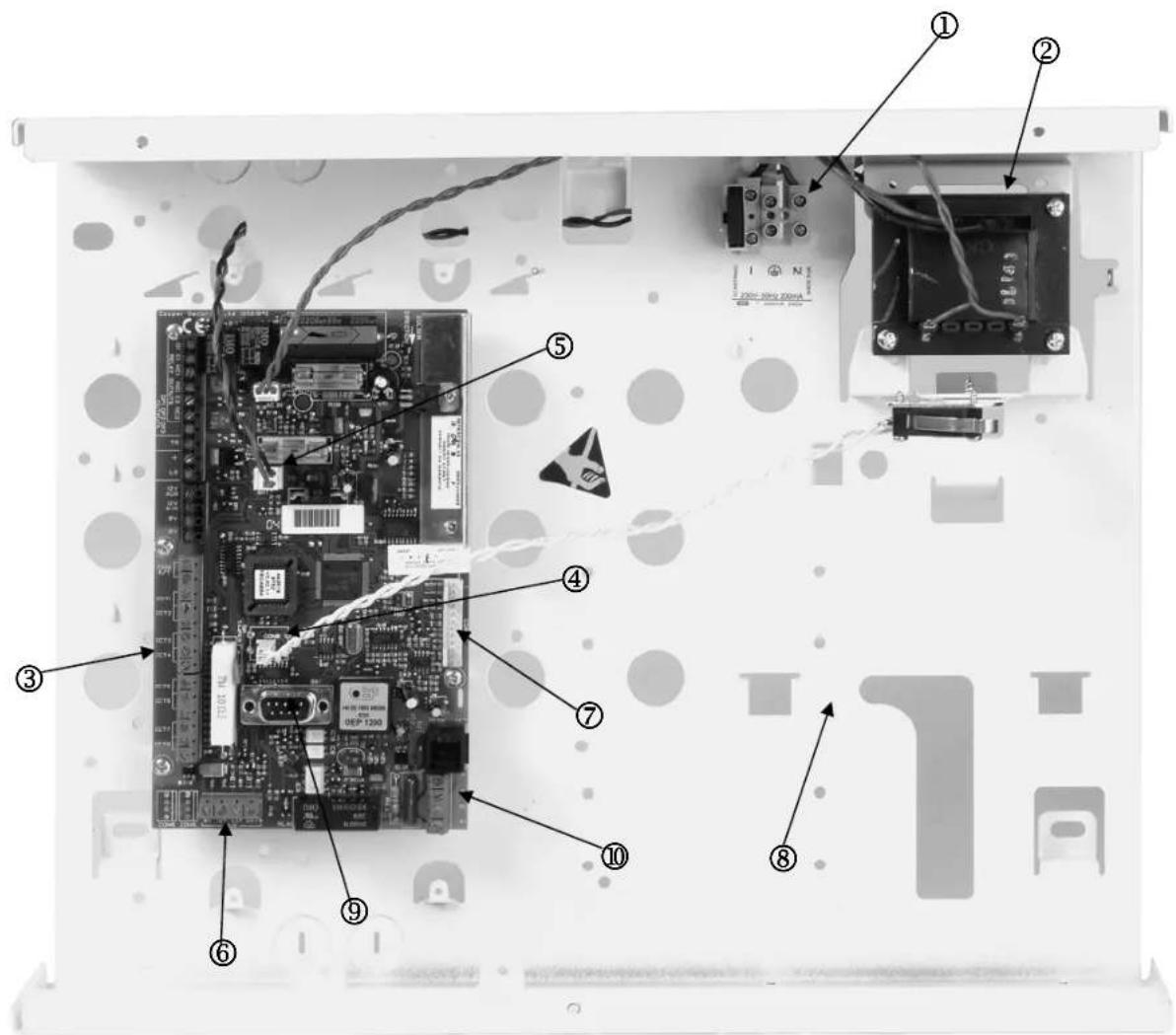

8Vue d'ensemble des composants du boitier

① Raccordement de l'alimentation secteur 230 V à fusible principal (T 250 V 250 mA).
② transformateur 230V c.a./12Vc.c.
3Borniers à vis de raccordement de la sirène, du flash, des sorties programmables, du haut-parleur, du bloc d'alimentation 12 V c.c. et des zones d'alarme
④ Raccordement du contact anti-sabotage du boitier de la centrale d'alarme.
5 Bornier de raccordement de la pile de secours.
6Bornier der raccordement des éléments de commande.
Borne de raccordement des sorties à transistor supplémentaires ou du module reliais en option.
⑧ placement destiné à la pile de secours 12 V (7Ah) et au cable.
accordement du cable de données PC
accordements du cable téléphonique

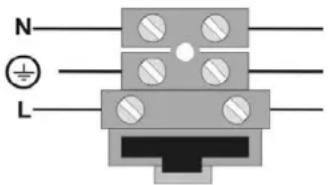

Consigne de raccordement AUX 230 V

Ne pas encore mesure sous tension à ce moment-là!

Raccorder la borne d'alimentation secteur comme suit :

Neutre (bleu)

Terre (vert/jaune)

Phase (noir)

9 Instructions de montage

9.1 La centrale

Fixer la centrale sur une surface lisse, sèche, exemple de vibrations et résistant à la chaleur. Le cable d'alimentation électrique de la centrale d'alarme ainsi que celui des zones d'alarme et des émetteurs d'alarme (sirène, flash et le cas échéant, haut-parleur) doivent être discrets, si possible posés sous crépi ou passer dans un caniveau.

• Ouvrir le boitantier de la centrale d'alarme en desserrant les vis du boitantier à l'aide d'un tournevis cruciforme, puis en étant le couvercle du boitantier de la centrale.
• La platine de la centrale est solidement fixée par trois vis sur les supports de la platine dans le boîtier. Les détacher etsteroler la platine.Dans ce cadre,le connecteur du transformateur peut être débranché de la platine.
• Utiliser à partir le boîtier de la centrale en tant que gabarit pour tracer les trous de fixation.
• Percer trois troughs (au moins 4 mm Ø, 4,5 cm de long) aux endroits prévus à cet effet.
• Monter le boitier de la centrale et introduire les câbles dans ce dernier.
• Ne serrer fermement les vis de fixation que lorsque le cablage est terminé. Remetre ensuite la platine et fermer le boitier de la centrale à l'aide du couvercle.

9.2 Les elements de commande

Les éléments de commande doivent également être montés sur une surface lisse, sèche et exemple de vibrations. La hauteur de montage joue un role important. Il convient de laCHOISIR DE MAJÈIRE à ce que tout utiliseur puisse direfacilité les affichages et utiliser les touches de commande.

• Relever le couvercle de l'objet de commande etsterol les vis en face inférieure de I'objet.
• Utiliser le boitier en tant que gabarit pour tracer les trous à pincer.
• Percer trois troughs (au moins 4 cm Ø, 3 cm de long) aux endroits prévus à cet effet.
• Introduirementant les cables reliant I'elément de commande à la centrale (voir à la page suivante).
• Brancher l'élement de commande aux composants externes.
• Réaliser les réglages nécessaires sur l'objet de commande.
  Fixer maintainant le boitier de I'elément de commande au mur. Remetre le panneau avant avec la platine et desserrer fermement les vis de I'elément de commande.

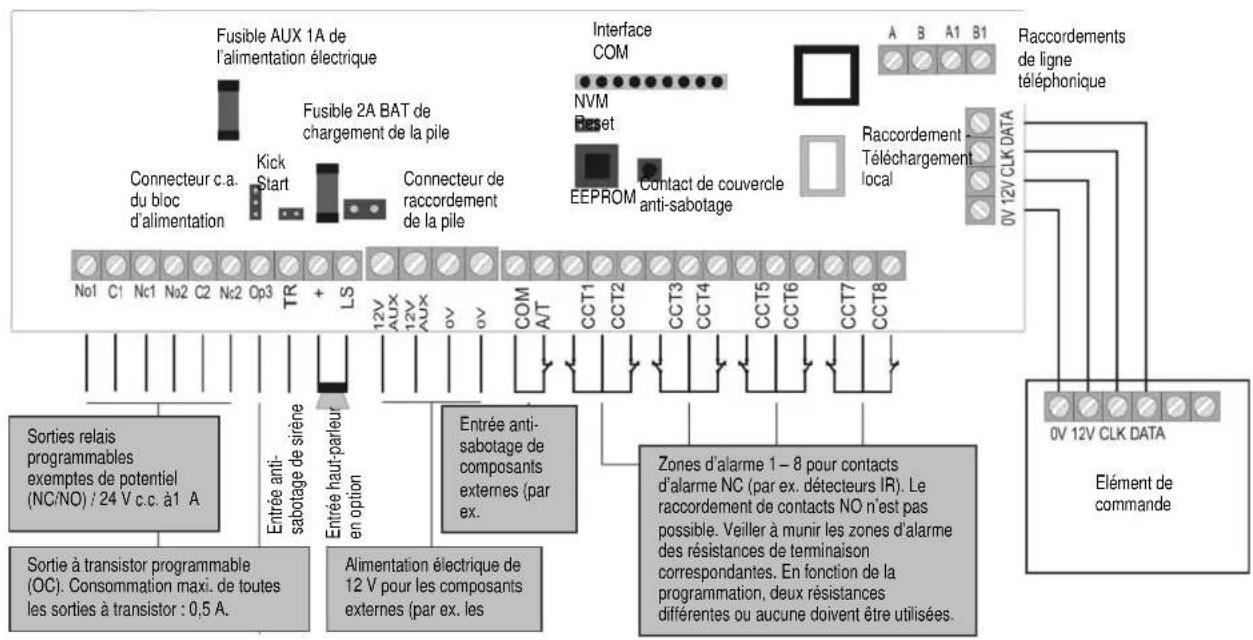

10 Consignes de raccordement

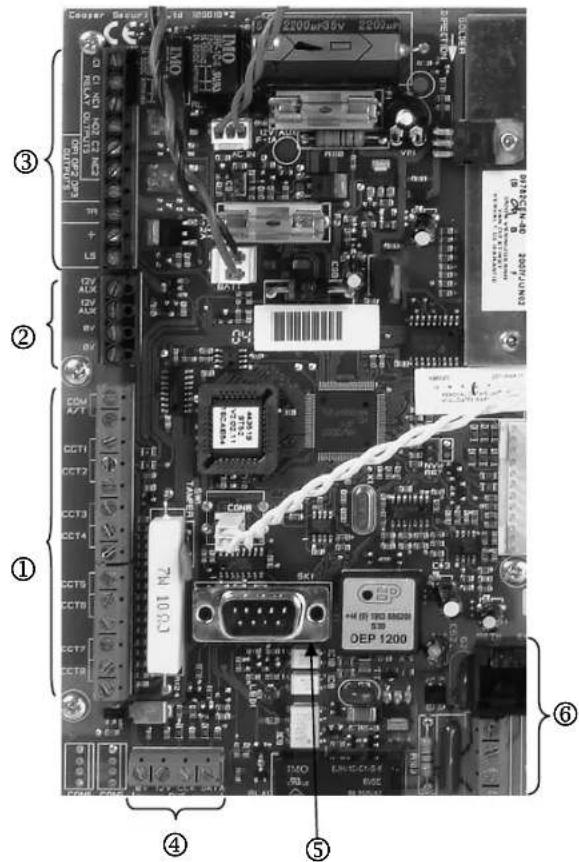

10.1 Centrale

Bonnier de raccordement de l'alarme anti-sabotage et des zones d'alarme.

COM A/T: raccordements anti-sabotage des détecteurs CCT 1...8: raccordements des zones d'alarme 1 à 8

Bonnier de raccordement de l'alimentation trique 12 V c.c. d'appareils externes, tels que les détecteurs.

AUX: +12 V de tension de soutien pour les détecteurs
0V: neutre-terre

③ Bornier de raccordement de haut-parleur, de sorties programmables et anti-sabotage de la sirène.

TR: entrée anti-sabotage de la sirène

• / LS : raccordement de haut-parleur 16 ohms en option

OP3: raccordement de la sortie à transistor à collecteur ouvert (par ex. en tant que signal déclencheur du transmetteur téléphonique)

④ ornier de raccordement des éléments de commande

12V: 12V+ de tension de soutien

0V: neutre-terre

Data: bus de"Données

Clock: bus de"Données

⑤ Raccordement du cable de données PC

⑥ Raccordements du cable téléphonique

10.2 Elementes de commande

La centrale d'alarme antieffraction est a même de piloter jusqu'à quatre éléments de commande gérés par un BUS.

Les éléments de commande peuvent être reliés à la centrale d'alarme en anneau ou en étoile. Raccorder l'élément de commande comme suit :

① à l'élement de commande à proximé/centraleborne de raccordement:0V
② à l'élement de commande à proximé/centrale borne de raccordement : 12 V
③ à l'élement de commande à proximé/centrale borne de raccordement : CLK (Clock)
④ à l'élement de commande à proximé/centrale borne de raccordement : DATA (Data)

La longueur maximale du bus de données ne doit pas dépasser 200 m. Pour le cablage des éléments de commande, utiliser un cable d'une section minimum de 0,6 mm.

En complément, il est possible de raccarder les éléments ci-dessous aux éléments de commande :

⑤ET: un bouton d'arrêt manuel de la temporisation desortie. Le contact fonctionne en tant que contactnormalement ouvert (NO) et doit être fermé en vued'une activation.

Ex. Tamper: une entrée supplémentaire sur l'objet de commande à laquelle un contact antisabotage (NC) externe peut être raccordé. Le contact doit s'ouvoir pour déclencher une alarme antisabotage.

ANIC I/P: cette sortie n'a pour le moment aucune fonction.

REMARQUE: les câbles de raccordement doivent être introduits par le haut dans les points à serrage.

Codage des éléments de commande

Eleme de commande 1: jack enfichable retire
Elements de

commande 2 à 4: jack enchachieble mis en conséquence sur la broche ayant le nombre 2,3, ou 4.

Retroéclairage

Rétroéclairage actif: jack enchiable mis.

Connecteur	Signification
Connecteur du bloc d'alimentation c.a. (AC IN)	Raccordement du bloc d'alimentation 230 V
Pont Kick Start (KS)	Relier les deux contacts de ce point à serrage pour démarrer la centrale d'alarme sans alimentation électrique 230 V.
Connecteur de raccordement de la pile (+-)	Connecteur de raccordement de l'alimentation de secours (7Ah).
Interface COMMS	Raccordement des sorties à transistor supplémentaires
Pont NVM Reset (NVM RST)	Relier les deux contacts de ce point à serrage pour réinitialiser la centrale d'alarme.
Fusibles (BAT F-2A / 12VAUX F-1A)	Toujours replacer les fusibles par des fusibles du même type. Veiller à ce que le contact du porte-fusible et du fusible soit toujours bon. Dans le cas contraire, des anomalies de fonctionnement risquent de se produit.
Entrée anti-sabotage de sirène (TR)	Dans le cadre de modèles de sirène autoalimentés, cette entrée doit être reliée directement à la sortie anti-sabotage de la sirène. Dans le cas contraire, le contact anti-sabotage de la sirène doit être utilisé dans la boucle entre l'entrée TR et 0 V. En l'absence d'une sirène, l'entrée TR doit être reliée directement à la sortie 0 V.
Haut-parleur en option (LS)	Permet de raccorder un haut-parleur 16 ohms de signalisation d'alarme interne.
Connecteur de téléchargement local	Permet de raccorder un PC local. Le logiciel de téléchargement permet de
(SK 1)	configurer la centrale.
Connecteurs de raccordement de la ligne téléphonique (RJ11 / A/B A1/B1)	Connecteur RJ11 / bornes à vis de raccordement de la ligne téléphonique

FR

10.3 Deteceurs

10.3.1 Détecteurs d'ouverture de portes et de fenêtres

Les détecteurs d'ouverture sont utilisés dans le cadre de la surveillance de fenêtres et de portes. Afin de pouvoir activer la temporisation d'entrée-sortie, il convient dinstaller au moins un détecteur d'ouverture sur la porte d'accès principal au niveau de laquelle un élément de commande a également été monté.

Pour des raisons de facilité, il convient de ne pas utiliser plus de dix détecteurs d'ouverture par zone d'alarme. Lors du retrait de l'aimant du contact à lames souples, le contact de commutation s'ouvre et la zone d'alarme est interrompue. Lire à ce sujet également la notice fournie avec le détector d'ouverture.

10.3.2 Deteceurs de mouvement infrarouges

Les détecteurs de mouvement infrarouges détectent l'agitation thermique infrarouge d'êtres vivants et ne doivent être utilisés qu'en interieur. Pour des raisons de facilité, éviter de prévoir des détecteurs de mouvement et des détecteurs d'ouverture dans une même zone.

Exemple de raccordement :

10.3.3 Detectors de fumee

La presente centrale d'alarme antieffraction permet le raccordement de détecteurs de fumée. Pour ce faire, programmer le type de zone « Feu » ou « Détector d'incendie » suivant la fonction du détecteur de fumée. Cette programmation entraîne l'advertissement des personnes représentes par l'émission d'une alarme sonore particulière (tonalité d'alarme à impulsions).

10.3.4 Deteceurs acoustiques de bris de vitre :

Les détecteurs analysent lessons généres lors du bris de la vitre.

Exemple de raccordement :

10.3.5 Deteceur passif de bris de vitre :

Les détecteurs passifs de bris de vitre sont fixés directement sur la vitre à surviller. Seuls des détecteurs passifs de bris de vitre ne nécessitant pas d'alimentation électrique filaire, mais un contact d'alarme exempt de potentiel, peuvent être utilisés.

Exemple de raccordement :

10.4 Sirene extérieure et flash

Afin de dissuader toute tentative et d'alarme le voisinage, nous recommandons de raccarder une sirène et un flash à la centrale d'alarme.

Tenir compte du fait que ces émetteurs d'alarme doivent être fixés le plus haut possible en extérieur (par ex. sur le pignon) et que les cables soient cachés. La tonalité d'alarme en extérieur risque de générer le voisinage. Respecter dans ce cadre les directives en vigueur dans le pays correspondant. Nous recommendons de ne pas dépasser une durée d'alarme de trois minutes. La signalisation visuelle d'une alarme (flash) continue d'être active jusqu'à acquitterment manuel de l'alarme.

Outre la commande de la sirène et du flash, nous recommendons de raccorder le contact anti-sabotage de l'alarme acoustique et visuelle à l'entrée anti-sabotage de la centrale d'alarme. A l'ouverture du boîtier de la sirène ou à la coupure de la connexion à cette dernière, le contact anti-sabotage interrompu déclenché une alarme anti-sabotage.

Exemple de raccordement :

Raccordement d'un émetteur autoalimenté

Le principe de fonctionnement de ces émetteurs d'alarme mixte est axé sur une alimentation électrique continue de la sirène et d'une pile logée dans le boitier de cette-ci

Sur la sortie à transistor de la centrale d'alarme, une tension de maintien de la sirène disparaisant lors d'une alarme (ou coupée par sabotage) est appliquée ou, lors d'une alarme, la centrale d'alarme émet, par le biais de la sortie à transistor, un signal déclenchant la sirène et le flash.

La durée d'alarme de la sirène est régée directement au niveau de l'émetteur de signal. Le flash continue également d'être actif jusqu'à acquittement manuel de l'alarme. Afin de réaliser une installation correcte, il est impératif de tener compte des instructions d'installation de l'émetteur de signal autoalimenté.

Le transmetteur téléphonique intégré de la centrale permet de communiquer des messages système variés à différents numérods d'applé.

Attention : Lors de l'utilisation d'un splitter DSL au niveau du câblage téléphonique, veiller à ce que celui-ci soit installé en冲动 de la centrale d'alarme. Le signal haute fréquence DSL risque de brouiller la transmission.

Nous recommandons d'utiliser les sorties d'alarme supplémentaires pour raccorder le transmetteur téléphonique à la centrale d'alarme.

A present, les sorties peuvent etre raccordees aux entrées d'alarme du transmetteur téléphonique. Veiller a regler sur 12 V la polarite de l'entrée d'alarme sur le transmetteur telephonique (polarite de decleneur nég.). Tenir egalement compte de la notice du transmetteur téléphonique.

Tenir compte dans ce cadre des informations sur les sorties d'alarme supplémentaires. (Voir la page suivante)

10.6 Interrupteur à clé amovible

Chaque zone permet, dans la mesure ou elle a ete programmee en consequence, le raccordement d'un interrupteur a cle amovible pour activer ou desactiver la centrale d'alarme.

L'utilisation d'interrupteurs à clé amovible à contact impulsionnel ou permanent est possible. Noter, pour les interrupteurs à clé amovible à contact permanent, que les éléments de commande continuent d'être actifs et que des erreurs d'interprétation risquent de se produit, lorsqu'un interrupteur à clé amovible est encore actif, alors que la centrale d'alarme a déjà été désactivée par le biais de l'élement de commande. C'est la raison pour laquelle l'utilisation d'interrupteurs à clé amovible à contact impulsionnel est recommendé.

A l'actionnement de l'interrupteur à clé amovible, la temporisation de sortie est activée pour la zone correspondante. A l'issue de cela, la centrale d'alarme est active. Une activation immédiate est également possible dans le cadre de zones en intérieur. A l'actionnement suivant la centrale d'alarme passé à l'état désactifé.

Certain interrupteurs à clé amovable sont équipés d'affichages à DEL supplémentaires à mise en circuit externe possible. Le cas échéant, celles-ci peuvent être mises en circuit avec les sorties programmables (OP1).

10.7 Montage et raccordement d'un haut-parleur

Un haut-parleur de 16 ohms en option est raccordé aux bornes LS et+.

Le haut-parleur peut être logé directement dans le boîtier de la centrale d'alarme.

Une autre solution consiste à monter le haut-parleur, en tant qu'avertisseur interne d'alarme supplémentaire, à une certaine distance de la centrale d'alarme. La distance par rapport à la centrale d'alarme ne doit pas dépasser 20 m.

Sorties d'alarme supplémentaires

La centrale d'alarme dispose, sur le bord supérieur de la platine, d'un connecteur de raccordement de sorties à transistor supplémentaires. Le cable à connecteur fourni permet d'utiliser ces sorties. Le brochage du cable est disponible ci-après. Noter que le code de couleur du cable diverge parfois de celui décrit ci-dessous.

Couleur Fonction

Rouge (1) Alimentation électrique permanente de +12 V (500 mA maxi.)

Noir (2) Neutre-terre permanent

Orange/blanc (3) Non utilisé

Marron/blanc (4) Entrée de dérangement du téléphone lors d'une coupure de la ligne (+ 12 V en cas dérangement)

Gris (5) Sortie supplémentaire 8

Blanc (6) Sortie supplémentaire 7

Violet (7) Sortie supplémentaire 6

Bleu (8) Sortie supplémentaire 5

Vert (9) Sortie supplémentaire 4

Jaune (10) Sortie supplémentaire 3

Orange (11) Sortie supplémentaire 2

Marron (12) Sortie supplémentaire 1

10.8 Module relais

En remplacement des sorties à transistor supplémentaires, vous pouvez raccorder un module relais à huit reliais commutateurs. Tenir compte à ce sujet des consignes figurant sur le module reliais.

10.9 Résistances

Le système d'alarme peut surveiller les zones de deux facons.

A: zone fermée NC (aucune résistance n'est utilisée)
B: zone fermée 2,2 kiloohms (deux résistances sont utilisées)

Dans la première variante, le système ne peut détector que si la zone a été ouverte et percoit toujours une ouverture comme une alarme de la zone concernée. Les contacts anti-sabotage des divers détecteurs doivent être raccordés séparément dans une zone anti-sabotage. Les exemples de raccordement décrits dans les générations instructions concernant la variante A (sans résistance).

Dans la seconde variante, la centrale surveille le contact anti-sabotage et le contact d'alarme d'une zone. Dans ce cadre, la centrale d'alarme est à même de désigner si le changement au niveau de la résistance est une alarme ou un sabotage. Noter que deux valeurs de résistance sont disponibles.

de A:2,2 kiloohms (rouge rouge rouge or)

B:4,7 kiloohms (jaune,violet, rouge, or)

Tenir compte des deux variances de montage des déteceurs :

A

10.10 Raccordement de modules d'extension

Le module d'extension filaire 8 zones ainsi que le module d'extension radio 8 zones sont raccordes comme suit au bus 4 fils.

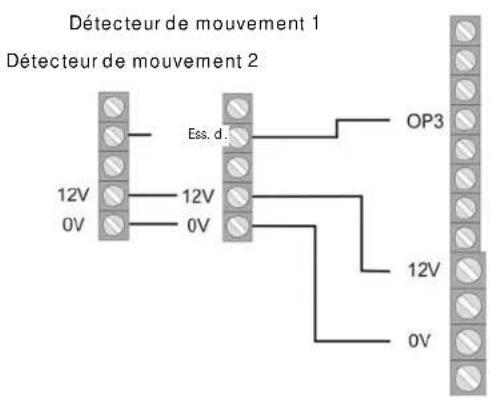

10.12 Essai de fonctionnement

Pour l'essay de fonctionnement, la sortie OP3 doit avoir etéprogrammée en conséquence (fonction 83, option 5). Si l'utilisateur active la fonction d'essay de fonctionnement, le système active la DEL de détention de mouvement du détecteur.

Veiller, lors du raccordement du module d'extension filaire 8 zones à ce que la terminaison de zone (NC / DEOL) de la centrale soit identique à celle du module d'extension.

10.11 Adressage de modules d'extension :

Tout module d'extension doit être affecté à un certain secteur de zones. L'occupation de mêmes zones par deux modules n'est pas autorisée. L'adressage des secteurs de zones sur les modules d'extension doit avoir lieu par le bianis des jacks enchichables.

10.13 Mémoire d'alarmes de détecteur

Pour la fonction de mémoire d'alarmes, par ex. pour les détecteurs de mouvement, la sortie OP3 doit avoir été programmesée en conséquence (fonction 83, option 3). Le détecteur ayant déclenché en premier une ligne peut l'enregistrer et le signaler.

Zones 9 à 16
Zones 17 à 24
Zones 25 à 32

11 Système unique ou système à partitions

La centrale peut être utilisée en tant que système unique ou en tant que système à partitions. Dans le système unique, l'activation ou la désactivation simultanée de toutes les zones et de 3 secteurs est possible. Tous les éléments de commande, toutes les zones et les sorties fonctionnent pour l'ensemble du système.

Si la centrale fonctionne en tant que système à partitions, elle met en quelles sortes à disposition 4 centrales d'alarme autonomes plus petites. Dans un système à partitions :

• chacune des partitions peut être activée/désactivée et en cas d'alarme commuter séparément.
  divers éléments de commande peuvent etre affectes a une ou plusieurs partitions. Les éléments de commande peuvent uniquement activer/désactiver des partitions affectées.
• chaque partition peut dispose d'un émetteur de signal séparé.
• des zones peuvent être affectées à plusieurs partitions. Exemple : une zone de porte d'entrée d'un[bâtiment peut être utilisée par plusieurs sociétés.

La selection système unique ou système à partitions peut être réalisée à la première mise en service de la centrale. Une modification ultérieure de ce besoin nécessite l'utilisation de la commande «098 Rétablir la configuration d'origine».

Pour plus d'informations, consulter «Programmation de partitions».

12 Terminologie

Préalablement à la programmation proprement dite de la centrale, il convient d'obtenir une vue d'ensemble des termes utilisés. Voici, en premier lieu, une description des types de zones possibles et des propriétés affectées.

NU - NON UTILISE

Une zone, à laquelle rien n'a été raccordé et qui n'est donc pas utilisée, doit être terminée par un pont à serrage et mise sur Non utilisé.

AG - AGRESSION

Cette zone déclenché toujours une alarme. Indépendamment du fait que la centrale d'alarme soit activée ou pas. Une alarme anti-aggression peut également être communiquée silencieusement (par ex. par le biais d'un transmetteur téléphonique en option). Le menu de programmation ne peut être quitté que si cette zone est fermée.

FE-FEU

Cette zone déclenchée toutes une alarme. Indépendamment du fait que la centrale d'alarme soit activée ou pas. La signalisation d'alarme à lieu par le biais du ronfleur de l'élement de commande et de la sirène extérieure sous forme de tonalité d'alarme à impulsions. Le menu de programmation ne peut être quitté que si cette zone est fermée. Ne raccorder à cette zone que des détecteurs d'accidie munis d'une réinitialisation automatique. Dans le cas contraire, une alarme se déclenché à nouveau lors de la réinitialisation.

AL - Alarme normale

Lorsque la centrale d'alarme est active, cette zone déclenché immeditiement une alarme lorsque l'etat de la zone d'alarme change (par ex. à l'ouverture du contact d'alarme NC). Le menu de programmation peut être quitter même si cette zone est ouverte.

24Heures

Cette zone déclenché toujours une alarme immédiate. Lorsque la centrale d'alarme antieffraction est active, la signalisation d'alarme a lieu par le biais du renfleur de l'élement de commande et du haut-parleur de la centrale d'alarme. A l'état actif, la sortie sur sirène est également activée. Lors du verrouillage d'une zone 24 heures, ceci n'est valable que pour l'état désactivé. Le menu de programmation ne peut être quitté que si cette zone est fermée.

DI-ENTREE/SORTIE

Lorsque la centrale d'alarme antieffraction est active, cette zone ne déclenchée une alarme qu'à expiration d'une temporisation définie (temporisation d'entrée). Utiliseze ce type de zone, par ex. pour le détecteur d'ouverture de la porte d'entrée. Lorsque l'objet est quitté, la fermeture de cette zone peut servir àmettre fin à la temporisation de sortie. Le menu de programmation peut être quitté même si cette zone est ouverte.

RE-ENTREE ROUTE

Cette zone ne déclenché pas d'alarme lorsque la temporisation d'entrée a été activéeAAParavant par une zone Entrée/Sortie. Une alarmé immediaté a lieu en l'absence de temporisation d'entree activeeAAParavant. Utiliser ce type de zone, par ex. pour un détecteur de mouvement dans le vestibule oriente en direction de la ported'entree (munie d'un détecteur d'ouverture). Ce détecteur peut etre utilise en tant que détecteur d'entree/sortie lorsd'une activation interne.Le menu de programmation peut etre quittememe si cette zone est ouverte.

CH - DETECTEUR DE VIBRATIONS

Cette zone est nécessaire aux détecteurs de vibrations plus ou moins anciens. Contacter le cas échéant l'assistance téléphonique.

TE-TECHNIQUE

A l'etat désacté, une zone technique déclenchée une alarme par le biais de l'élement de commande et le transmetteur téléphonique optionnel. Aucune alarme n'est déclenchée à l'etat actif. Si une alarme devait se produit dans cette zone, à l'etat actif, cet événement est visualisé à la désactivation de la centrale. Utiliser ce type de zone, par ex. pour des détecteurs d'eau. Le menu de programmation ne peut être quitté que si cette zone est fermée.

KB-CLE BOITE

A l'ouverture de cette zone, l'évenement correspondant est inscrit dans la mémoire de la centrale antieffraction. En complément, il peut être communiqué par le biais du transmetteur téléphonique en option. Aucune alarme n'est signalée.

SD - DETECTEUR D'INCENDIE

Cette zone fonctionne comme une zone Feu. Contrairement à ceux de la zone Feu, les détecteurs raccordés à la zone Incendie peuvent être réinitialisés par une brève coupure de l'alimentation électrique, sans que cela ne déclenché une alarme. Cependant, la réinitialisation doit avoir lieu par le biais d'une sortie de commutation. Le menu de programmation ne peut être quitté que si cette zone est fermée.

KM - IMPULSION D'INTERRUPTEUR A CLE AMOVIBLE

Un interrupteur à clé amovible (impulsion) peut être raccordé à la centrale d'alarme antieffraction. Un changement de cette zone modifie l'état de la centrale d'alarme et le fait passer d'actif à inactif ou inversement (à expiration de la temporisation).

Un interrupteur à clé amovable (en permanence) peut être raccordé à la centrale d'alarme antieffraction. Un changement de cette zone modifie l'etat de la centrale d'alarme et le fait passer d'actif à inactif ou inversement (à expiration de la temporisation). Veiller à n'utiliser la centrale que par le bias de l'interrupteur amovable. Lorsque l'etat n'est pas clair, par ex.: interrupteur amabile fermé et désactiver sur l'objet de commande, la centrale risque de se reactiver.

AM-ANTI-MASQ

La fonction « Anti-masq » est prise en charge par certains détecteurs de mouvement et fonctionne en tant que protection anti-masque. Une sortie séparée sur le détector permet de signaler à la centrale que de détector est masqué. Ce problème est alors signalé par la zone d'alarme correspondante.

FB-FORBIKOBLER

Une telle zone fonctionne conjointement à un verrou à code ou un dispositif de contrôle d'accès. Cette zone fonctionne comme une zone d'entrée/sortinge normale. Lors du déclenchement de cette zone pendant la durée de sortie, le système met immédiatement fin à la durée de sortie et active la centrale d'alarme antieffraction. Lors d'un déclenchement de cette zone lorsque la centrale d'alarme est active, celle-ci démarre la temporisation d'entrée.

13 Terminologie générale

ZONE

On appelle « zone » un ou plusieurs détecteurs reliés à la centrale d'alarme antieffraction par le biais d'une entrée CCT. Une zone est considérée comme fermée ou déclenchée, lorsque le circuit CCT est interrompu par un détecteur (détecteur de mouvement, contact magnétique,...) (pour NC), ou à l'issue du changement de la valeur de la résistance (pour DEOL). Une zone est considérée comme fermée ou au repos, lorsque le circuit CCT est fermé (pour NC) ou lorsque la tension de ligne de la centrale est comprise dans les limites correctes (pour DEOL).

CENTRALE D'ALARME ANTIEFFRACTION ACTIVEE

A l'etat actif, la centrale d'alarme antieffraction survoie la presence de changements au niveau de la tension de ligne de toutes ces zones et elle déclenché une alarme locale et le cas échéant externe.

CENTRALE D'ALARME ANTIEFFRACTION DESACTIVEE

A l'etat inactif, la centrale d'alarme antieffraction survoie uniquement les zones qui sont toujours actives, telles que les zones 24heures, Technique, Feu et Detecteur d'incendie. Une alarme par l'une de ces zones entraîne la plupart du temps une alarme interne.

INTERNE/EXTERNE ACTIVE

Outre l'activation complète de la centrale d'alarme antieffraction, l'activation de certaines zones (B, C, D) uniquement est également possible. Ceci permet d'être chez soi et d'activer et donc de protéger tout de même certaines zones. Ce type d'activationporte le nom d'« interne »

ALARME INTERNE

Dans le cadre d'une alarme interne, seul le ronfleur des éléments de commande et le haut-parleur en option sont actifs.

ALARMELOCALE

Dans le cadre d'une alarme locale, la signalisation d'alarme mixte (flash et sirène) est également activée.

ALARME EXTERNE

Dans le cadre d'une alarme externe, une communication par téléphone a également lieu en complément de la signalisation d'alarme acoustique et visuelle.

14 Exemple d'installation

Cet exemple d'installation vise à illustrer l'utilisation de la centrale TERXON S.

Pour ce faire, nous utilisons un système à deux utilisateurs. Un utilisateur doit pouvoir activer ou désactiver la centrale par l'entrée du code et l'autre par carte clé.

De plus, deux détecteurs, à savoir un détector de mouvement (XEVOX ECO) et un détector d'ouverture (FU7350W) doivent être raccordés au système.

L'interrupteur à clé amovible (SE1000) doit permettre d'activer l'ensemble du système.

Les émetteurs de signaux SG1650 (sirène + flash) servent à la signalisation visuelle et acoustique d'une alarme antieffraction ou anti-agression.

Nous avons également l'intention de vous fournir une explication détaillée de la programmation des types de détecteurs et des sorties à transistor des émetteurs de signaux externes. Veuillez ne pas encore raccorder le système à l'alimentation électrique ou à une pile ! Nous commençons d'abord par le cablage des lignes d'alarme du détecteur de mouvement et du détecteur d'ouverture. Ensuite, nous décrirons le raccordement de la ligne anti-sabotage.

Veuillez utiliser le cable d'alarme 8 fils AZ6360 ou AZ6361 pour le raccordement. La figure ci-dessous illustré le raccordement du détecteur au système.

Notez que le raccordement de la ligne antisabotage nécessite encore deux lignes supplémentaires.
A l'etape suivante, nous raccordons l'objet de commande au système. Veillez à ce que le strap ne soit pas enfiéché lors de l'utilisation d'un seul éléments de commande. Raccordez l'objet de commande, comme indiqué, à la centrale.

A present, l'interrupteur a clé amovable (SE1000) est raccordé au système. Enfichez à cet effet le cable fourni sur la barrette à bornes pour les sorties commutables supplémentaires. Ces sorties sont nécessaires à la commande des DEL.

Veuillez tire à cet effet également les instructions de service du SE1000. Prière de prendre en considération le réglage d'impulsion de l'interrupteur à clé amovible afin de garantir le mode d'interruption souhaité.Le circuit cédessus permet d'activer ou de désactiver le système d'alarme en faisant pivoter la clé dans les deux sens. La ligne antisabotage n'est pas encore raccordée à la centrale. Le réglage des sorties OP et des sorties commutables supplémentaires sera décrit ultérieurement. Les réglages des reliais et des sorties supplémentaires seront décris dans les pages suivantes.

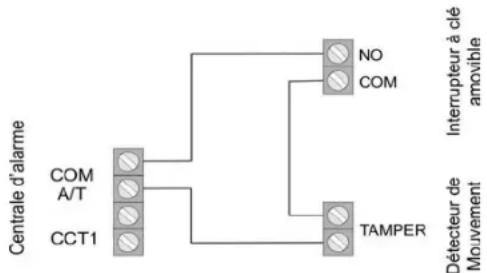

Vous trouvrez ci-dessous le câblage de la ligne antisabotage. Veillez à ce que tous les contacts antisabotage des divers composants soient branchés en série. Ceci n'est pas valable pour la sirène et le flash, car un connecteur antisabotage spécial a été prévu à cet effet sur le système. La figure ci-dessous, complenant un détecteur de mouvement et un interrupteur à clé amovible, illustré le raccordement du contact antisabotage. Le détecteur d'ouverture ne dispose d'aucun contact antisabotage.

Si vous utilisez uniquement des détecteurs sans contact antisabotage, vous doivent insérer un pont entre COM et A/T sur le système d'alarme.

Préalablement à la programmation du système, vous trouverez une description du raccordement de la sirène et du flash à la centrale TERXON S, en tant que derniers travaux de câblage à réaliser. La SG1650 est utilisé à cet effet.

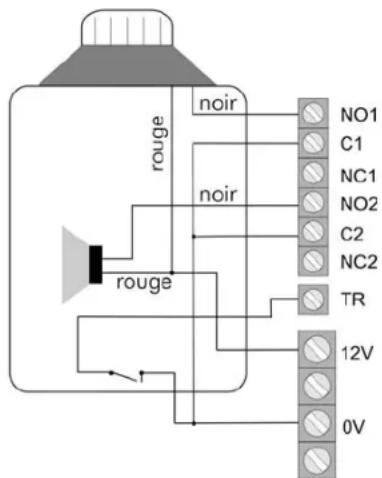

Lors de l'utilisation d'autres sirènes, notez que les sorties à transistor disposent de 500mA maxi. La ligne antisabotage du flash et de la sirène est raccordée

par le biais d'un contact particulier du système. Si ne voulez pas utiliser d'émetteur de signaux externe, vous doivent placer un strap entre TR et la masse (0V) de la centrale d'alarme. La figure ci-dessous illustré le raccordement de la SG1650 à la centrale TERXON S :

Le cablage du système est maintenant terminé.

1. Raccordez la pile 12 V (7,0 Ah) aux bornes de la centrale en respectant les couleurs (rouge = +12 V, noir = 0V).
2. Court-circuitez les deux broches du strap enfichable
   Kickstart à l'aide d'un tournevis (voir page 14).
3. La DEL verte d'affichage de tension ( ) se met à clignoter et le ronfleur des éléments de commande peut être activé. Les données apparaissant sur l'afficheur sont sans importance.
4. Entrez le code utilisé par défaut, à savoir : 1234. Les données apparaissant sur l'afficheur sont sans importance.
5. Verrouillez le boitier de la centrale d'alarme antieffraction avant de la mesure sous tension (230 V).

1. Alimentez la centrale d'alarme antieffraction en 230 V secteur.
2. La DEL verte signalant la mise sous tension ( ≌ ) est allumée en permanence.
3. A l'aide de l'objet de commande, entrez à partir : 0 puis le code de programmation par défaut 7890. L'afficheur indique : MULT.SYST
4. Pressez la touche 1 pour creer un system partitionné Pressez la touche pour creer le même système décris dans l'exemple d'installation.
5. L'afficheur indique: MODE TECHNICIEN
6. Vous étés maintainant en mode de programmation de la centrale anti-effraction.

Nous commençons par la programmation des deux zones.

Entrez au clavier 001, puis fin de procéder aux réglages de la zone 1 (détector de mouvement). Le système affiche ce qui suit :

001:Zone01 Texxon M

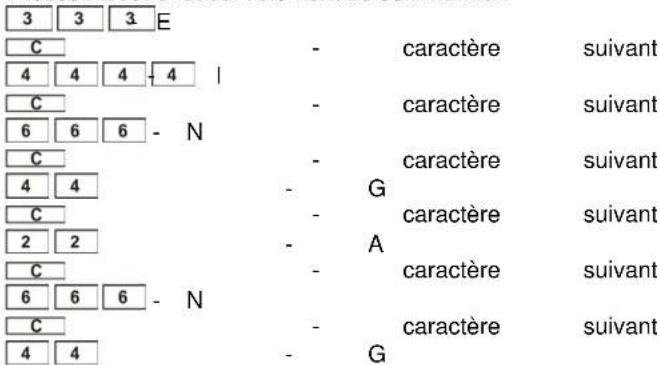

A的前提，you pouze renomer la zone „Zone01" au clavier de I'elément de commande. L'utilisation des touches est la meme que celle d'un téléphone portable. La touche C permet d'avancer et la touche D de reculer. Pressez maintainant la touche affichage est le suivant:

01:DI abcd1 Terxon M

La zone 001 doit être définie en tant que « Immediatement ». Entrez maintainant 03. L'affichage est le suivant :

01:AL a Texon M

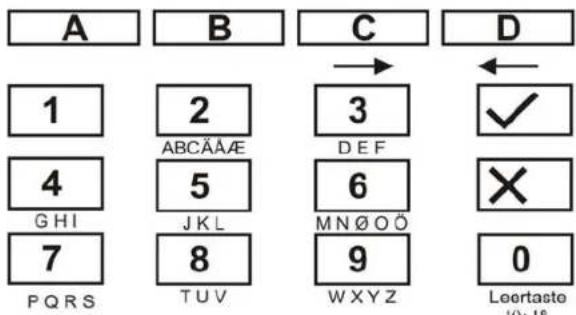

Les touches A, B, C, D permettent de modifier l'afctation du détecteur aux diverses zones. Dans le present exemple de programmation, le détecteur de mouvement doit etre actif dans toutes les zones. Validez vos entrees par une pression de la touche .Vous basculez de nouveau vers le masque de depart de programmation.

Entrez maintainant 002 pour éoperator la zone 2, puis pressez la touche. L'affichage est le suivant:

002:Zone 02 Terxon M

Renommez la zone au besoin, puis pressez la touche de validation. L'affichage est le suivant:

002:DI abcTexon M

Nous transformons la programmation et convertissons cette zone en une Entrée/Sortie. Entrez 05. L'affiche est le suivant:

002: DI a Texon M

Une pression de la touche B permet d'ajouter le détecteur à la zone B. Validez ce réglage par une pression de la touche

Le chiffre « 1 » après les partitions indique le groupe de temporisation (1 à 4). Une modification de ce groupe est possible à tout moment dans le menu de programmation (option de menu 201 à 204). A的前提, il suffit de programmer l'interrupteur à clé amovible sur la zone 3. Entrez 003. Renommez, le cas échéant, la zone, puis pressez la touche de validation. L'affichage est le suivant:

003:AL abcd Terxon M

Modifiez la zone en entrant 11 au niveau de l'interrupteur à clé amovible. L'affichage est le suivant :

003:AL a Terxon M

Validez votre entree par une pression de la touche Veillez a ce que les zones non raccordees 004 a 008 soient sur « Non utilise » (NU). 00 permet de regler au choix la zone correspondante.

L'etape suivant vise à régler la temporisation. Cette dernière indique le temps dont vous disposez pour quitter la zone protégée, préalablement à l'activation du système d'alarme.

Selectionnez 044 à l'aide de l'élément de commande, en mode Installateur, puis pressez la touche. L'affichage est le suivant:

044:Sortie A=45 Terxon M

Entrez la temporisation totale (de 1 pour 10 s à 6 pour 120 s), puis validez par une pression de la touche. La temporisation d'entrée 1 est reglee par le biais de l'option de menu 201.

201:ENTREE 1=45 Texon M

Dans notre exemple, vous dispose de 45 secondes pour désactiver le système d'alarme.
Vous pouvez selectionner des valeurs entre 10 et 120 s.
1 correspond à 10 secondes et 6 à 120 s. Pressez la touche à l'issue de la selection.

A present, nos passons à la programmation des sorties à transistor supplémentaires destinées aux DEL de l'interrupteur à clé amovible. La DEL jaune doit s'allumer lorsque le système d'alarme est désactivé et la rouge lorsqu'il est activé. Entrez 151 au clavier pour programmer la première sortie à transistor supplémentaire OP4 ou l'état de la DEL rouge. Validez par une pression de la touche. L'affichage est le suivant :

151:FEU Texon M

Veuillez faire passer le réglage à « Suite à Activ. » en entrant 13. L'affichage passé à

151: MHS Texxon M

Le transistor de sortie OP5 « option 152 du menuprogrammeur » doit être programmé sur «désactivé » (14).
Validez votre entree par une pression de la touche
Les étapes de réglage de la sortie à transistor OP5, a niveau du menu de programmation : l'option152, sont identiques à celle de la sortie à transistor OP4. Notez les modifications apportées ne deviennent effectives qu'après que vous ayez quitté le menu de programme

A的前提, la DEL jaune est allumée en continu lorsque le système d'alarme est désactifé et elle s'éteint à l'issue de l'activation de celui-ci. La DEL rouge indique que le système est actif.

Pour finir, nous allons décrire les réglages des sorties à transistor OP2 et OP3 destinées à la sirène et au flash de SG1650.

Au repos, (système d'alarme désactivé), les sorties ont un potentiel de 12 V par rapport à la masse. En conclusion, les réglages des sorties des reliais 1 et 2 pour la sirène et le flash seront reconnus..

Entrez 082 au clavier, puis validez par une pression de la touche. L'affichage est le suivant:

082: SIRENE Texon M

Entrez maintainant 08 pour selectionner « Suite au flash ». Ceci permet au flash de n'être réinitialisé qu'à l'issue de la désactivation du système d'alarme. Pressez ensuite. Le relais 2 doit être sur « Sirene ». Sélectionné à cet effet l'options de menu 083, puis validez-la par une pression de la touche. L'entrée de 00 et une pression de la touche mettent la sortie sur « Sirene » Pour modifier la temporisation de la sirené, entrez 041 dans le menu de programmation, puis validez par une pression de la touche. L'affichage est le suivant :

041: RET.SIR=0 Texon M

Vous pouvez, le cas échéant, entre une nouvelle valeur pour modifier la temporisation de la sirène. Vous disposez de valeurs entre 0 et 20 min.
Au niveau de la durée de la sirène, vous pouvez selectionner une valeur entre 1,5 min. et 20 min.
Selectionnez à cet effet l'option 042 dans le menu de programmation, puis validez par une pression de la touche. Le système affiche ce qui suit:

042: SIRENE =15 Texon M

Nous vous recommendons de conserver cette valeur ou de la réduire à 1,5 min (la durée de la sirène ne doit pas dépasser 3 minutes en Allemagne).

Préalablement à l'ajout des utilisateurs, il convient de tester le fonctionnement du système. Nous commençons par le test des sorties à relais / transistor. A l'état inactif, 12 V sont appliqués entre OP1 et la masse (0V). Entrez maintainant 091 dans le menu de programmation, puis validez par une pression de la touche.

091:TEST:SORT.1 Terxon M

Testez le contacte le entre NO1 et C1. Une nouvelle pression de la touche permet de réinitialiser la sortie Les options de menu 092 et 093 permettent de tester les sorties OP2 et OP3.

Dans une prochaine étape, vous vérifie que le ronflaur de l'élement de commande fonctionne correctement. Sélectionnez à cet effet l'option de menu 095, puis validez par une pression de la touche. Le système affiche ce qui suit :

095:TEST:CLAVIER Texon M

Une tonalité continue retentit simultanément. Le ronflaur fonctionne. Validez par une pression de la touche

Ensuite, il convient de vérifier le fonctionnement des détecteurs. L'option de menu 097 est disponible à cet effet. À l'issue de l'entrée de cette option, validez par une pression de la touche . L'affichage est le suivant :

097:TEST DECT Terxon M

Ouvrez maintainant la zone 02. Une double tonalité retentit et l'affichage est le suivant :

A:ZONE 02 Terxon M

Refermez cette zone, puis pressez de nouveau la touche pourmettre fin au test de détecteur. Executez ce testegalement pourlesautres détecteurs. Siyouutiliseun haut-parleuravecle systemed'alarme
vouspouvezletesteràl'aide del'option094du menu de
programmation.

Tous les réglages ont donc été réalisés au niveau du menu de programmation. Quittez le menu de programmation en entrant 099, puis en validant par une pression de la touche. Vous étés maintainant au niveau du menu utilisé.

Deux autres utilisateurs doivent être ajoutés
ultérieurement au système. Le premier utilisateur (Bernd) activera et désactivera le système en entrant un code et le second (Anna) à l'aide d'une carte clé.
Entrez le code administrateur 1234 dans le menu utilisateur.

SELECTION: ? Terxon M

Entrez maintainant 4 au clavier. L'élement de commande affiche :

ANCIEN CODE: -Texon M

Entrez maintenant le code de l'utilisateur 2. Ce code est le suivant : X002. Pressez la touche L'affichage est le suivant :

U02:UTIL 02 Texon M

Modifiez à partir le nom au clavier du panneau de commande, à savoir dans notre exemple BERND.

U02:BERND Terxon M

Validate par une pression de la touche. Le système vous invite maintainant a entrer un code.

UTIL 02= TerxonM--

Entrez, par exemple, 1111 et validez par une pression de la touche. Ce code permet d'activer et de désactiver le système. L'utilisateur Anna, qui activera et désactivera le système à l'aide d'une carte clé, est ajoute à l'étape suivante. Entrez, à cet effet, le code d'administrateur 1234 puis 4 au niveau du menu utilisateur. L'affichage est le suivant:

ANCIENT CODE: -Texon M

Entrez maintainant le code de l'utilisateur 3. Ce code est le suivant : X003. Pressez la touche

L'affichage est le suivant :

U03:UTIL03

Terxon M

Renommez en ANNA et validez par une pression de la touche L'affichage est le suivant:

U03:ANNA

Terxon M

A l'issue d'une pression de la touche de validation, l'affichage est le suivant :

UTIL 03:

Terxon M

Positionnez maintainant la carte clé devant l'élement de commande. Une double tonalité retentit. L'apprentissage de la carte clé a réussi. Le cas échéant, vous pouvez memoriser un code secret en complément pour cet utilisateur. Dans ce cas, l'utilisateur pourra activer le système d'alarme par code ou par carte clé.

Pour activer la centrale TERXON S, veuillez entre le code ou tener la carte clé devant le système. Le système affiche ce qui suit :

SELECTION: ?

Terxon M

Une pression de la touche A ou de la touche permetmentenant d'activer I'ensemble du système. Les touches B, C et D permettent de selectionner diverses partitions. Vous pouvez donc, dans le cas de notre exemple d'installation, par le biais d'une activation de la partition B, n'activer que le détecteur d'ouverture et surveiller ainsi les portes de sortie.

L'installation du système est maintainant terminée.

Si vous pouze utiliser les émetteurs de signaux SG1710 ou SG1900 au lieu de SG1650, veuillez utiliser les plans de branchement suivants.

Lors du raccordement de SG1900, utilisez les résistances (1 kilo-ohm) fournies. Ne pas oublier de modifier le raccordement de la pile interne et de la faire passer de NC à Battery (-).

Lors de l'utilisation de la sirène, la sortie à Relais (menu de programmation : option 081) doit être sur Sirene (00).

Veuillez également lire attentivement les instructions de service des émetteurs de signaux correspondants, à cet effet.

FR

15 Première mise en service

Tous les travaux préalables à l'installation ont été réalisés et les principaux termes de la centrale sont maintainant connus. La centrale peut être mise en service à présent.

1. Raccorder à cet effet la pile 12V (7,0 Ah) aux bornes de la centrale en respectant les couleurs (rouge = +12 V, noir = 0V).
2. Court-circuiter les deux broches du strap enfichable Kickstart à l'aide d'un tournevis (voir page 14).
3. La DEL verte d'affichage de tension ( ) se met à clignoter et le ronfleur des éléments de commande peut être activé. Les données apparaissant sur l'afficheur sont sans importance.
4. Entrer le code utiliser par défaut. A savoir : 1234. Les données apparaissant sur l'afficheur sont sans importance.
5. Verrouiller le boitier de la centrale d'alarme antieffraction avant de la mesure sous tension de 230 V.
6. Alimenter la centrale d'alarme antieffraction en 230 V secteur.
7. La DEL verte signalant la mise sous tension () est allumée en permanence.
8. A l'aide de l'élément de commande, entre à
   present: 0 puis le code de programmation par
   défaut 7890. L'afficheur indique : Mult Syst?
9. Presser la touche 1, pour creer un système à partitions. Presser la touche 0, pour creer un système unique.

10. L'afficheur indique: MODE TECHNICIEN

11. Une fois le menu de programmation de la centrale d'alarme antieffraction atteint, la programmation peut commencer.

16 Programmation

16.1 Mode de programmation

Toutes les entrées du menu de programmation sont réalisées au clavier. L'afficheur à cristaux liquides fournit des informations sur les données entrées. Pour plus d'informations sur les diverses options de programmation, voir page 30.

Pour modifier une option :

1. Entrez d'abord, au clavier, le numero a trois chiffres de l'options de menu (par ex. 001 pour la zone 1), dont il convient d'afficher ou de modifier les propriétés. Validez les entrées par une pression de la touche L'afficheur a cristaux liquides affiche l'options de menu selectionnee.
2. Si une modification du réglage n'est pas souhaitée, presse la touche.
3. Dans le cas contraire, entrez Maintenant la nouvelle valeur au clavier. La valeur concennee est disponible dans le tableau de programmation. La nouvelle propriété apparait sur l'affeur.
4. Une pression de la touche ✓ permet de valider la nouvelle valeur.
5. La selection d'une nouvelle option n'est possible qu'à l'issue de l'affichage de MODE TECHNICIEN sur l'afficheur à cristaux liquides.

Pour quitter le menu de programmation :

1. L'afficheur à cristaux liquides indique : MODE TECHNICIEN.
2. Tapez 099 et validez l'entrée par une pression de la touche Entrée. L'afficheur à cristaux liquides indique : SORTIE TECH?

3. Validez votre entree par une pression de la touche . Pour ignorer la saisie, pressez la touche × .

4. A l'issue de la validation de l'entrée par une pression de la touche , la centrale d'alarme vérifie l'etat système actuel. En l'absence d'anomalies de fonctionnement, la centrale d'alarme returne en mode de fonctionnement normal.
   Vous avez quitté le menu de programmation. La centrale est désactivée.

5. En presence d'anomalies de fonctionnement, celles-ci sont affichées par le système. Les anomalies de fonctionnement suivantes sont possibles:

6. Contact anti-sabotage de la centrale d'alarme ou de l'élement de commande ouvert.
   Absence d'alimentation secteur ou d'alimentation a pile

7. Présence d'une zone ouverte déclenchant immédiatement une alarmé même lorsque la centrale d'alarme est désactivée (24 heures, Feu, Incendie, Sabotage).

Dans le cadre d'une defaillance système, vous ne quittez pas le menu de programmation. Eliminez d'abord toutes les défaillances système affichées et suivez de nouveau les étapes ci-dessus.

Code par défaut
Code de programmation :	7890
Code utilisateur 1 :	1234
Code utilisateur 2 à 16 :	X002....X016(non applicable)
Code d'urgence :	x017 (non applicable)

16.2 Vue d'ensemble du menu de programmation

Configuration du pays (000) Attention: une modification de la configuration du pays entraine, dans le système, le rétablissement de la configuration d'origine pour le pays concerné.

Option	Paramètre	(n)	Signification
000	0 UK – Grande-Bretagne
1 PAYS I – Italia
2 PAYS EE – Espagne
3 PAYS P – Portugal
4 PAYS NL – Pays-Bas
5 PAYS FR – France
6 PAYS B – Belgique
7 PAYS D – Allemagne
8 PAYS CH – Suisse
9 PAYS A – Autriche
X1 PAYS IRL – Irlande
	X2	OEM1
	X3	OEM2
X4 PAYS FI – Finlande
X5 PAYS N – Norvège
X6 PAYS DK – Danemark
X7 PAYS S – Suède

Configuration de zone (001 à 016, X17 à X32 √n√) Lors de la programmation de zone, vous programmesz d'abord les noms des zones, puis les propriétés de ces dernières.

Option	Paramètre (nn)	Signification
001 - 008	00 NU a-Non utilisé
01 AG abcd- Aggression
02 FE abcd- Feu
03 AL a- Alarme normalie
04 24 abcd - 24 heures
05 DI a1- Entrée/Sortie
06 RE a1- Entrée Suite
07 CH a Détect. de vibrations
08 TE abcd - Technique
09 KB a- Boîte à clé

10 SD abd- Détector	d'incendie
11 KM a- Interrupteur à clé amovible
12 KF a- Verrou de blocage
13 AM a- « Anti Masq »
14 FB abd1 - zone « Forbikobler »

Outre les propriétés de zones, vous programmesz également les attributs de zones.

Option	Paramètre (nn)	Signification
X1 C - Carillon
X2 S - Test de détecteur
X3 D - Double déclenchement
X4 O - Verrouillage de zones possible
	X7	1...6 Sensibilité
B Surveillance dans la zone B
C	Surveillance dans la zone C
D	Surveillance dans la zone D

Code de programmation (020 ✔ nnnn ✔
Option	Paramètre	Signification
020	nnnn	Code de programmation

Option	Paramètre	Signification
021	0	CC+A/T/Aucune résistance NC
1	ZFS 2K2/AK7 Deux résistances DEOL

Option	Paramètre	Signification
022	0	CARILLON = NON/ Désactivé
	1...9	CARILLON=1..9 Faible...Fort

Réinitialisation à distance (023 √) √
Option	Paramètre	Signification
023	0	RAZ-TEL NON /Désactivée
1	RAZ- TEL	OUI/ Activée

Affichage du non de client (024 ✓)

Option Paramètre Signification
024	Affichage du non client	de client
X Retour au mode de programmation

Alarme interne (025 n)
Alarme lors d'un éché c'd'activation

Option	Paramètre	Signification
025	0 HP TEMPORISE/Suite à unealarme locale
1 HP CONTINU/ Jusqu'adésactivation

(027 n

Option	Paramètre	Signification
027	0 INTERNE	/Alarme interne
	1	LOCAL/Alarme locale

Etat Masquer I'affichage (028

Option	Paramètre	Signification
028	0 LCD	NON / Ne jamais masquer
1 LCD OUI/ Masquer après 180 secondes
2 LCD CODE/ Masquer après 30 secondes après le code

Temporisation d'alarme externe lors d'une temporisation d'entrée active (029)

Option	Paramètre	Signification
029	0 RETARD OUI /Désactivée
1 RETARD NON /Activée

Alarme anti-aggression (030)
Réinitialisation de sabotage de zone

Option	Paramètre	Signification
030	0 AG AUDIBLE / Fort
1 AG SILENCE /Silence

(031 n)

Option	Paramètre	Signification
031	0 RAZ AP TECH NON /

Éléments de commande et partitions

		Aucun code deprogrammation nécessaire.
1 RAZAP	TECH OUI/ Codede programmationnecessaire

(032 nnnn

Option	Paramètre	Signification
032	A Affection	d'élement decommande à la partition A
B Affection	d'élement decommande à la partition B
C	Affection	d'élement decommande à la partition C
D	Affection	d'élement decommande à la partition D

Réinitialisation système (033 n)
Réinitialisation d'alarme anti-aggression

Option	Paramètre	Signification
033	0 RAZ TECH	NON Aucun code de programmation nécessaire.
1 RAZ TECH OUI Code		de programmation nécessaire.

(034 n)

Option	Paramètre	Signification
034	0 AG RAZ UTIL / Réinitialisation utiliser	Réinitialisation utiliser
1 AG RAZ TECH /		Réinitialisation programme

Masquer l'alarme du premier détecteur
(035 √n) √

Option	Paramètre	Signification
035	0	EJECTE / Masquer le premier détecteur
	1	REARME / Surveiller le premier détecteur

Annulation d'alarme (036)

Option	Paramètre	Signification
036	0 ABONDON	NON / Empêche l'utilisateur d'annuler une fausse alarme.
1 ABANDON OUI/		Permet à l'utilisateur d'annuler une fausse alarme.

Rapport de sabotage à l'état désactivé

Option	Paramètre	Signification
037	0 AP JOUR NON / Interneurnuillagement
1 AP JOUR OUI/ Interne+ transmetteur

Réinitialisation de sabotage système

Option	Paramètre	Signification
038	0 RAZ TECH NON /Réinitialisation utiliser	Réinitialisation programme
1 RAZ TECH OUI /

Mode de sortie de toutes les zones

Option	Paramètre	Signification
039	0 A=TEMPO / D	urée de sortie
1 A= CONTACT / Manuel
2 A= DI / Dernière porte
3 A= MES	CLE /	Verrouillage

Auto-activation système à l'issue d'une alarme (040 √) √

Option	Paramètre	Signification
040	0	REARM JA Jamais
1 REARM= 1/ Une fois
2 REARM=2/ Deux fois
3 REARM=3/ Trois fois

4 REARM=TJR/Toujours

Temporisation de sirène (041 √) √
Option	Paramètre	Signification
041	0 RET.SIR = 0/ Aucune temporisation
1 RET.SIR= 1,5/ Temporis	ation de 1,5 min.
	2	RET.SIR=3/ Temporisation de 3 min.
	3	RET.SIR=5/ Temporisation de 5 min.
	4	RET.SIR=10/ Temporisation de 10 min.
	5	RET.SIR=15/ Temporisation de 15 min.
6 RET.SIR= 20/ Temporisa	tion de 20 min.

Durée de sirène (042 √)
Option	Paramètre	Signification
042	1	1,5 min
	2	3 min
	3	5 min
	4	10 min
	5	15 min
	6	20 min

Durée de sortie de toutes les zones (044 √n) √

Option	Paramètre	Signification
044	1	10 s
	2	20 s
	3	30 s
	4	45 s
	5	60 s
	6	120 s

Volume de temporisation d'entree/sortie (045 n)

Option	Paramètre	Signification
045	0	Aucun signal
1...9	1 = faible -	9 = fort

Réaction à une alarme anti-sabotage (046 n

Option	Paramètre	Signification
046	0	Alarme interne
1 Élement de commande
Intère + Élement de commande

Réaction à une alarme, partition A (047 n

Option	Paramètre	Signification
047	0 Élement de commande
1 Elém.	de comm. + haut-parleur
2 Elém.	de comm. + Haut-parleur + transmetteur

Verrouillage d'élément de commande

(048√n

Option	Paramètre	Signification
048	0	DEACTIVE
	1	ACTIVE

Date et heures (051

Veuillez tenir compte de la remarque sur le format de la date et de l'heure.

Option	Paramètre	Signification
051	J M A Saisie de	a date
H M Saisie de l'heure

Exclusion de zones et de sabotage

(052√n

Veuillez tenir compte de la remarque sur le format de la date et de l'heure.

Option	Paramètre	Signification
052	0 Possibilité d'exclusion de zones
1 Possibilité d'exclusion de zones et de sabotage

Réinitialisation d'annulation (053)

Option	Paramètre	Signification
053	0	Option comme l'options 033
	1	Réinitialisation

Supervision BVVO (054)

Option	Paramètre	Signification
054	0	DEACTIVEE
	1	ACTIVEE

Longueur de code d'accès (056 √)

Option	Paramètre	Signification
056	0 Code à 4 caractères
1 Code à 6 caractères

Test de la pile (057)

Option	Paramètre	Signification
057	0	DEACTIVE
	1	ACTIVE

Réinitialisation de sabotage BVVO

(058 √n) √

Option	Paramètre	Signification
058	0	Réinitialisation
1	Réinitialisation avec code de programmation

Anti-sabotage de sirène (059)

Option	Paramètre	Signification
059	0	NC
1 EOL (résistance de 2,2)

Comportement de zone pour Interne B

(060 n)

Option	Paramètre	Signification
060	0	Zone Entrée/Sortie reste zone Entrée/Sortie
	1 Zone	d'entrée sortie devient zone d'alarme immédiate

Comportement de zone pour Interne B (061 n

Option	Paramètre	Signification
061	0	Entree Route Entree Route.
1 Entrée	Route devient une	zone Entrée/Sortie

Mode de sortie d'Interne B (062)

Option	Paramètre	Signification
062	0 Temps de sortie + faible tonalité
	1	Immédiatement
	2	Silence
3 Comme mode de sortie d'activation complète
Dans un système à partitions
0 Temps	de sortie +	Tonalité
1 Manuel
2 Dernière porte
3 Immédiatement
4 Silence
5 Verrouillage

Comportement d'alarme pour Interne B (063)

Option	Paramètre	Signification
063	0 Uniquemoment l'élement decommande
1 Haut-parleur et élement decommande
	2	Alarme locale
3	Alarmé	externe (sirène ettransmetteur téléphonique)
Dans un système à partitions
0	Uniquement tonalité émisepar l'élement de commande
1	Elém. de	comm. + haut-parleur
2	Elém. de	comm. + haut-parleur + transmetteur téléphonique

Temps de sortie pour Interne B (065)

Option	Paramètre	Signification
065	1	10 s
	demeure	20 s
	3	30 s
	4	45 s
	5	60 s
	6	120 s

« Forbikobler » correct (067 n)

Option	Paramètre	Signification
067	0	DEACTIVE
	1	ACTIVE

« Forbikobler», durée d'entrée (068)

Option	Paramètre	Signification
068	0	2 secondes
	1	3 secondes
	2	4 secondes
	3	5 secondes
	4	10 secondes
	5	20 secondes
	6	30 secondes
	7	60 secondes
	8	120 secondes
	9	255 secondes

« Forbikobler», verrouillage de porte (069)

Option	Paramètre	Signification
069	0	Verrouillage temporisé
	1	Verrouillage par impulsion

Comportement de zone pour Interne C (070 n)

Option	Paramètre	Signification
070	0	Zone Entrée/Sortie reste zone Entrée/Sortie
1	Zone	d'entrée sortie devient zone d'alarme immédiate

Comportement de zone pour Interne C

(071 n

Option	Paramètre	Signification
071	0	Entrée Route Entrée Route.
1 Entrée	Route devient une	zone Entrée/Sortie

Mode de sortie d'Interne C (072 n)

Option	Paramètre	Signification
072	0 Temps de	sortie plus faible tonalité
	1	Immédiatement
	2	Silence
3 Comme mode de sortie		d'activation complète
Dans un système à partitions
0 Temps de sortie
1 Manuel
2 Dernière porte
3 Immédiatement
4 Silence
5 Verrouillage

Comportement d'alarme pour Interne C

(073 n)

Option	Paramètre	Signification
073	0 Élement de commande
1 Haut-parleur et élément decommande
	2	Alarme locale
	3	Alarme externe (élément decommande + sirène et transmetteur téléphonique)
Dans un système à partitions
0 Élementde commande
1 Alarme locale
2 Alarme	externalélement decommande + sirène +transmetteur téléphonique

Comportement de sortie pour Interne C

(075 n)

Option	Paramètre	Signification
075	1	10 s

2	20 s
3	30 s
4	45 s
5	60 s
6	120 s

Mode de sortie d'Interne D (076)

Option	Paramètre	Signification
076	0	Temps de sortie plus faible tonalité
	1	Immédiatement
	2	Silence
3	Comme	mode de sortie d'activation complète
Dans un système à partitions
0	Temps de sortie
1	Manuel
2	Dernière porte
3	Immédiatement
4	Silence
5	Verrouillage

Comportement d'alarme pour Interne D

(077√n)

Option	Paramètre	Signification
077	0	Elément de commande
1	Haut-parleur et élément decommande
	2	Alarme locale
3	Alarme externe (sirène ettransmetteur téléphonique)
Dans un système à partitions
0	Elément de commande
1	Alarme locale
2	Alarme externe (élément decommande + sirène +transmetteur téléphonique)

Temps de sortie pour Interne D (079 n)

Option	Paramètre	Signification
079	1	10 s
	2	20 s
	3	30 s

4	45	s
5	60	s
6	120	s

« Forbikobler», carillon (080)

Option	Paramètre	Signification
080	0 La sirène ne retentit pas.
1 Le carillon déclenché		la sirène.

Comportement de la sortie relais 1 (081 n)

Option	Paramètre	Signification
081	00	Sirène
01 Suite à	Entrée/Sortie
02 Suite à	Activ.
03 Activ. en continu
	04	Réinitialisation détecteur de vibrations
05 Essai de fonctionnement
06 Suite à	Prêt
	07	24/24
08 Suite à	Flash
	09	Réinitialisation
10 Test	de sirène (respons. propre)
	11	Confirmation
12 Impulsion d'activ. 1
13 Impulsion de désactiv. 1
	14	Confirmation
15 Activer tout 1
16 Désactiver tout 1
	17	Alarme
Uniquement dans un système à partitions
18 Sirené de partition A
19 Sirené de partition B
20 Sirené de partition C
21 Sirené de partition D
22 Flash de partition A
23 Flash de partition B
24 Flash de partition C
25 Flash de partition D
26 Impulsion d'activ. 1

27 Impulsión d'activ. 2
28 Impulsión d'activ. 3
29 Impulsión d'activ. 4
30 Impulsión derysler. 1
31 Impulsión derysler. 2
32 Impulsión derysler. 3
33 Impulsión derysler. 4
	34	Feu
	35	Aggression

Comportement de la sortie relais 2 (082 nn

Option	Paramètre	Signification
082	Voir le paramètre	de la sortie à transistor 1

Comportement de la sortie à transistor 1 (083)

Option	Paramètre	Signification
083	Voir le paramètre	de la sortie à transistor 1

Comportement des sorties lors d'une alarme antieffraction (085 n)

Option	Paramètre	Signification
085d'activation	0	En continu désactivation
	1	Réactiver

Temporisation d'entrée supplémentaire (086)

Option	Paramètre	Signification
086	0	Désactivée
	1	Activée

Alarme d'elément de commande (087 n y

Option	Paramètre	Signification
087	0	Inactive
	1	Active

Confirmation d'alarme (089)

Option	Paramètre	Signification
089	0	Confirmation
	1	Confirmation

Mémoire dévenements (090)

Option	Paramètre	Signification
090	0 Imprimer le coïncient du la mémoire
1 Naviguer vers le bas
3 Naviguer vers le haut
	×	Quitter la mémoire
	✓	Commuter entre Date/heure et Événancement

Tester la sortie 1 (091

Option	Paramètre	Signification
091	✓ ✘	Terminer le test

Tester la sortie 2 (092

Option	Paramètre		Signification
092	✓	X	Terminer le test

Tester la sortie 3 (093

Option	Paramètre		Signification
093	✓	X	Terminer le test

Tester le haut-parleur interne (094
Tester la sirène de l'objet de commande

Option	Paramètre	Signification
094	✓ X	Terminer le test

(095

Option	Paramètre	Signification
095	✓ X	Terminer le test

Test de fonctionnement (097

Option	Paramètre	Signification
097	✓ ✘	Terminer le test

Rétablir la configuration d'origine (098

Option	Paramètre	Signification
098	✓×	Rétablit les paramètres à la sortie d'usine

Quitter le menu de programmation (099

Option	Paramètre	Signification
a000ee activée.	✓	Quitter le menu de programmation

101 à 158 pour la programmation de la communication :

Mode d'appl du transmetteur telephonique (101 n

Option	Paramètre	Signification
101	0	DESACTIVE
	1	1 FOIs
	2	2 FOIs
	3	Les deux

Format de rapport (103)

Option	Paramètre	Signification
103	0	Fast format
	1	Contact
	2	SIA
	3	SIA
	4	SIA
5	SIA 3 étendu
6	Home « beep »

ID

Appel d'essai (105 nn)

Option	Paramètre	Signification
105
N nn 00 DÉSACTIVE
A nn Tous les jours de 1 heures à 24 heures
B nn	Tous les mois du 1 er au 28
C nn	De 1 heures à 24 heures
D nn	Du 1 er au 28

Signalisation de coupure de la ligne (106√n)

Option	Paramètre	Signification
106	0	DEACTIVEE
	1	ACTIVE
	2	Silence

Appel d'essai dynamique (108)

Option	Paramètre	Signification
108	0	DEACTIVE
	1	ACTIVE

Three Way Call - UK only(109 n)

Option	Paramètre	Signification
109	0	DEACTIVE
	1	ACTIVE

Mode de téléchargement (110)

Option	Paramètre	Signification
110	0	PC local
	1	PC distant

Sonneries avant réponse - teléchargement

Option	Paramètre	Signification
112	0	3 sonneries
	1	5 so nneries
	2	7 so nneries
	3	10 so nneries
	4	15 so nneries
	5	255 so nneries

Sonnerie - teléchargement (113 n)

Option	Paramètre	Signification
113	0	DEACTIVEE
	1	ACTIVE

Mode de rappel (114 n)

Option	Paramètre	Signification
114	0	Rappel dés
	1	Rappel
	2	Toujours

Numero de téléphone 1 (115 n..n)

Option	Paramètre	Signification
115	31 chiffres au maximum	0..9, C + D gauche/droite

Numero de téléphone 2 (116 n..n)

Option	Paramètre	Signification
116	31 chiffres au maximum	0..9, C + D gauche/droite

N° de client (117 n..n)

Option	Paramètre	Signification
117	6 chiffres au maximum	0..9, C + D gauche/droite

N° de téléphone distant 1 (118 √n..n)

Option	Paramètre	Signification
118	31 chiffres au maximum	0..9, C + D avant/arrière

N° de téléphone distant 2 (119 √n...n) √

Option	Paramètre	Signification
119	31 chiffres au maximum	0..9, C + D avant/arrière

N° de téléphone distant 3 (120 n...n)

eOption	Paramètre	Signification
rid20	0	DEACTIVE
	1	ACTIVE

Fonction uniquement en Irlande (commande 0 sur X1)

Retour de rapport (123)

sécuption	Paramètre	Signification
rapèz	0	DEACTIVE
	1	ACTIVE

Inversion Open/Close (124 n)

Option	Paramètre	Signification
124	0	DEACTIVEE
	1	ACTIVEE canal 4)

Uniquement courant en France

(invers

Aucun signal « fermé » (125 √ n √)

Option	Paramètre	Signification
125	0	DEACTIVE
1 Aucun signal « fermé »		lors du verrouillage de plus d'une zone.

Définir la langue du menu affiché à l'écran (126 n y

Option	Paramètre	Signification
126	0 Angl. = anglais
1 Ital. = italien
2 Esp. = espagnol
3 Port. = portugais
4 Holl. = hollandis
5 Fran. = français
6 All. = allèmand
7 Norv. = norvégien
8 Suéd. = suédois
9 Dan. = danois
X1 Finn. = finnois

Alarme externe (128 n)

Option	Paramètre	Signification
128	0	Alarme exten
	1	Alarme
	2	Uniquement commande
	3	Silence
	4	Verrouillée

Désactivation externe (114 n)

Option	Paramètre	Signification
129	0	ACTIVEE
	1	DEACTIVEE

Mode de rapport SIA (131 n)

Option	Paramètre	Signification
131	0	Standard
	1	Récapitulatif
2 Entre les deux
	3	Total

Envoyer un sabotage en tant qu'effraction (132 n y

Option	Paramètre	Signification
132	0 Message	SIA standard (désactivé)
1 SIA modifié (activé)

Retour SIA (114

Option	Paramètre	Signification
132	0 Ne pas envoyer de(retour SIA
1 Envoyer des retours SIA

Retour de rapport CID (114 n)

Option	Paramètre	Signification
143	0	Standard
1 Standard + réinitialisation

Comportement de la sortie de commutation supplémentaire 1 (151 √nn) √

Option	Paramètre	Signification
151	00	Non utilisé
01 Suite à Feu
02 Suite à Aggression
03 Suite à Effraction
04 Suite à Activ./Désactiv.
1 élément	05 de	Annulation d'alarme
	06	Alarme technique
	11	Panne secteur
actuellement
12 Suite à sabotage
13 Suite à Activ.
14 Suite à Désactiv.
	15	Zone verrouillée
16 Suite à Appel d'urgence
	17	Boîte clé
	18	Anti masque
	19	Décteur d'incendie
	20	Signalisation de communications
	21	Problème de pile
	22	Alarme système
Dans un système à partitions
23 Alarme de partition A
24 Alarme de partition B

25	Alarme de	partition C
26	Alarme de	partition D
30	Impulsion	d'activ. 1
31	Impulsion	d'activ. 2
32	Impulsion	d'activ. 3
33	Impulsion	d'activ. 4
34	Impulsion	de désactiv. 1
35	Impulsion	de désactiv. 2
36	Impulsion	de désactiv. 3
37	Impulsion	de désactiv. 4

Comportement de la sortie de commutation supplémentaire 2 (152 nn

Option	Paramètre	Signification
152	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 3 (153 nn)

Option	Paramètre	Signification
153	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 4 (154 nn)

Option	Paramètre	Signification
154	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 5 (155 nn

Option	Paramètre	Signification
155	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 6 (156 nn)

Option	Paramètre	Signification
156	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 7 (157√ nn

Option	Paramètre	Signification
157	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 8 (158 nn)

Option	Paramètre	Signification
158	Voir le paramètre	pour sortie de commutation 1

Inversion des sorties de commutation supplémentaires (159 n y

Option	Paramètre	Signification
159	0	Non inversionée (+ve chute)
	1	Inversée (+ve est appliquée)

160 à 164 autorisées uniquement si 069 est mis sur l'option 1

Durée de confirmation d'alarme

Option	Paramètre	Signification
160	nnn = 000 à 999 minutes

Confirmation de haut-parleur interne

Option	Paramètre	Signification
161	0	Haut-parleur alarme non confirmée
	1	Haut-parleur alarme confirmée

Confirmation de sirène extérieure

Option	Paramètre	Signification
162	0 Sirène lors d'une alarmenon confirmée
1 Sirène	lors d'une alarmenon confirmée

Alarme confirmée à l'entrée (163 ✓)

Option	Paramètre	Signification
163	0	Jamais
	1	1 zones
	2	2 zones

Réinitialisation utiliser à l'issue d'une alarme confirmée (164 n)

Option	Paramètre	Signification
164	0	Utilisateur/programmatio n
	1	Utilisateur/utilisateur
	2	Programmation/program mation

Durée de l'impulsion active 1 2 3 4

(170 √ n √ n √ n) √ √

Option	Paramètre	Signification
170	00 Stable
01 - 12	Durée d'impulsion en secondes

Sortie de commutation active en continu

(171 √ n √ n √ n) √ √

Option	Paramètre	Signification
171	A B C D Activer	la sortie de commutation du secteur actif

Durée de l'impulsion de désactiv. 1

(172 √ n √n n√n) √ √

Option	Paramètre	Signification
172	00	Stable
01 - 12	Durée de l'impulsion en secondes

Sortie de commutation désactivée en continu

(173 √n n√n n√y √ √

Option	Paramètre	Signification
173	A B C D Activer	la sortie de commutation du secteur désactivement

Sortie de commutation pour FEU

Option	Paramètre	Signification
174	0	Sortie de désactivée
	1	Sortie activée

Sortie de commutation pour Agression

Option	Paramètre	Signification
175 n	0	Sortie de désactivée
	1	Sortie activée

Code de garde (181)
Durée définie pour la dernière sortie

Option	Paramètre	Signification
181	0	DEACTIVE
	1	ACTIVE

(182√n)

Option	Paramètre	Signification
182	07	7 seconds
	08	8 seconds
	09	9 seconds
	10	10 seconds
	11	11 seconds
	12	12 seconds

Modifier la ligne affichée (183)

Option	Paramètre	Signification
183	16 caractères maxi.	C/D - gauche / droite

Emetreur de signal au feu (184 n)

Option	Paramètre	Signification
184	0	DEACTIVE
	1	ACTIVE

Réinitialisation automatique de l'interrupteur à clé amovible (185 √ n y

Option	Paramètre	Signification
185	0	DEACTIVEE
	1	ACTIVEE

Nombre de sonneries « Home beep »

(186√n

Option	Paramètre	Signification
186	Nn 00 – 15

Fast format de canal 1(191 √n)

Option	Paramètre	Signification
191	00	Non utilisé
01 Suite à Feu
02 Suite à Aggression
03 Suite à Effraction
04 Suite à Activ./Désactiv.
	05	Annulation
	06	Alarme t
	11	Panne se
12 Suite à sabotage
13 Suite à Activ.
14 Suite à Désactiv.
	15	Zone ver
16 Suite à Appel d'urgence
	17	Boîte clé
	18	Anti mas
	19	Décteur
	20	Signalisation communications
	21	Problème
	22	Alarme s

Dans un système à partitions

23	Alarme de	partition A
24	Alarme de	partition B
25	Alarme de	partition C
26	Alarme de	partition D
30	Impulsion	d'activ. 1
31	Impulsion	d'activ. 2
32	Impulsion	d'activ. 3
33	Impulsion	d'activ. 4
34	Impulsion	de désactiv. 1
35	Impulsion	de désactiv. 2

36 Impulsion	de désactiv. 3
37 Impulsion	de désactiv. 4

Fast format de canal 2 (192xn)

Option	Paramètre	Signification
192	Voir le paramètre	du canal 1

Fast Format de canal 3 (193 √n)

Option	Paramètre	Signification
193	Voir le paramètre	du canal 1

Fast Format de canal 4 (194 √n)

Option	Paramètre	Signification
194	Voir le paramètre	du canal 1

East Format de canal 5 (195 √n)

Option	Paramètre	Signification
195	Voir le paramètre	du canal 1

Fast Format de canal 6 (196☑n)

Option	Paramètre	Signification
196	Voir le paramètre	du canal 1

d'indEaIeFAsIeFormat de canal 7 (197 nn)

leOption	Paramètre	Signification
197	Voir le paramètre	du canal 1

Fast Format de canal 8 (198 nn)

Option	Paramètre	Signification
198	Voir le paramètre	du canal 1

Affichage de resistance de zone (199

Option	Paramètre	Signification
199	Touches 1 + 3, sélection de zone

Forbikobler, durée d'entrée

(200√n n√n) √

Option	Paramètre	Signification
200	1 Groupe de temporisation d'entrée 1
2 Groupe de temporisation	d'entrée 2
3 Groupe de temporisation	d'entrée 3
4 Groupe de temporisation	d'entrée 4

Groupe de temporisation d'entrée 1

Option	Paramètre	Signification
201	1	10 seconds
	2	20 secondes
	3	30 secondes
	4	45 secondes
	5	60 secondes
	6	120 secondes

Groupe de temporisation d'entrée 2

(202 n)

voir 201

Groupe de temporisation d'entrée 3

(203)

voir 201

Groupe de temporisation d'entrée 4

(204 n)

voir 201

16.3 Réglage au niveau du menu de programmation

000 Configuration du pays

Ce paramètre permet de donner la configuration de pays correspondante à la centrale d'alarme antieffraction. Les paramétres définis par l'utilisateur sont perdus lors du chargement de la configuration du pays. L'utilisation de l'option de menu 126 (Langue) permet de ne modifier que la langue de l'afficheur de l'élement de commande.

A partir du niveau utilisé :

1. Entrez sur l'objet de commande : 0
2. Entrez le code de programmation : 7890 L'afficheur à cristaux liquides indique : Progr. Modus
3. Entrez sur I'element de commande: 000
4. L'afficheur a cristaux liquides indique : 000:Land=DE
5. Entrez sur l'objet de commande : 5
6. L'afficheur a cristaux liquides indique : 000:Land=F
7. Entrez sur l'objet de commande:
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

A l'issue de cela, vous avez défini la configuration pour la France par défaut. Ce réglage est nécessaire pour que les valeurs en mémoire de la vue d'ensemble de programmation correspondant aux valeurs configurées dans la centrale d'alarme antieffraction.

001 à 016, X17 à X32 Configuration de zone

L'option Configuration de zone permet de définir le nom de la zone ainsi que ses propriétés.
A partir du niveau de programmation :

1. Entrez sur l'objet de commande: 001
2. L'afficheur à cristaux liquides indique : 001: ZONE 01
3. Le curseur clignote sous la première lecture.
4. Entrez au clavier un nom de zone d'une longueur maximale de 12 caractères.

1. Le terme « EINGANG » apparaisant ci-après remplace le nom utilisé pour la zone. Pressez à cet effet sur l'élement de commande :

1. Lors d'une erreur de frappe, la touche D permet de faire revenir le curseur en arrriere.

2. Pour supprimer une dette ou un chiffre, il suffit demettre un caractère d'espacement à la position concennée, à l'aide de la touche 0

3. A l'issue de l'entrée d'un nouveau nom de zone, validez-le.

Pressez a cet effet sur I'elément de commande :

A l'issue de l'entrée du nom de la zone, vous entrez les propriétés de cette dernière. Une description de l'entrée des propriétés de zone correspondantes est disponible aux pages 19 et 20 du précédent document. Pour entrer la propriété de zone:

1. Utilisez le clavier pour entrer la propriété de zone et tapez :

00	NU a - Zone non utilisée
01	AG abcd - Aggression
02	FE abcd - Feu
03	Al a - Immediatement
04	24 abcd - 24 heures
05	DI a 1- Entrée /Sortie
06	RE a 1 - Entrée Route
07	CH a - Détecteur de vibrations
08	TE abcd - zone technique
09	KB a - Boîte à clé
10	SD abcd - Détecteur d'accordie
11	KM a - Interrupteur à clé amovible,impulsion
12	KF a - Interrupteur à clé amovible, encontinu
13	AM - «Anti Masq»
14	FB abcd 1- «Forbikobler»

1. En complément de la propriété de zone, vous entrez le secteur pour lequel la zone doit être surveillée. Une description des secteurs est disponible à la page 20 duprésent document. Utilisez le clavier pour entrer le secteur à programmer et tapez :

A	Cette zone est surveillée, lorsque le secteur A a été activé. L'afficheur à cristaux liquides indique : a
B	Cette zone est surveillée, lorsque le secteur B a été activé. L'afficheur à cristaux liquides indique : b
C	Cette zone est surveillée, lorsque le secteur C a été activé. L'afficheur à cristaux liquides indique : c
d	Cette zone est surveillée, lorsque le secteur D a été activé. L'afficheur à cristaux liquides indique : d

1. Des attributs de zone sont disponibles en complément de la propriété de zone et du secteur de surveillance de la zone. Utilisez le clavier pour programmer des attributs de zone et pressez : X1, X2, X3, X4

X1	AL CT I a - Carillon La centrale émet à chaque fois une tonalité au niveau de l'élement de commande et du haut-parleur, lors du déclenchement d'une zone ayant un tel attribut. Ceci n'est valable que si la centrale d'alarme antieffraction a été désactivée. Cet attribut de zone est disponible pour les zones ayant la propriété Immediatement, Entrée/Sortie, Entrée Route, et Détecteur de vibrations.
X2	AL CT I a - Test de détecteur Les zones ayant cet attribut de zone sont en mode d'exécution de test. Vous utilisez cette fonction de test lorsque vous pensez qu'un détecteur risque de déclencher une fausse alarme. Cette zone passé en mode de test pour une quinzaine de jours. Si cette zone déclenche une alarme au cours de ces 2 semaines, aucune alarme n'est

	émise. Le détector est retire de la surveillance et un message apparait sur l'afficheur. Si cette zone ne déclenché pas d'alarme au cours de ces 2 semaines, le système met fin au test de zone et supprime l'attribut de zone, puis la zone repasse en mode de fonctionnement normal. Cet attribut de zone est disponible pour les zones ayant la propriété Immédiatement, Entrée Route, Technique et Décteur de vibrations.
X3	AL C Dla - Combinaison de zones Les zones possédant cet attribut ne déclenchent une alarme que lorsqu'une seconde zone déclenchée une alarme en l'espace de 5 minutes ou lorsqu'une zone est ouverte pendant au moins 10 secondes (par ex. : contacts magnétiques). Cette fonction réduit les fausses alarmes issues de certains détecteurs à un minimum, mais peut entraîner, le cas échéant, la détction tardive d'une effraction ou son passage inaperçu. Cet attribut de zone est disponible pour les zones ayant la propriété Immédiatement ou Entrée Route.
X4	AL C D a - Verrouillage de zones Les zones ayant cet attribut peuvent être verrouillées manuellement et exclues de la surveillance.

1. En complément des propriétés et des attributs de zones, vous pouze définir des paramètres supplémentaires pour certaines propriétés de zone. Vous doivent ainsi définir la temporisation d'une zone Entrée/Sortie et de la zone Entrée Route, et la sensibilité de la zone Détecteur de vibrations. Utilisez le clavier pour programmer les propriétés supplémentaires et tapez :

X7

Pour les zones à propriété
Entrée/Sortie ou Entrée Route, ceci
vous permet de programmermer le groupe

	de temporisation correspondant.Pressez ensuite la touche :1 pour le groupe de temporisation 12 pour le groupe de temporisation 23 pour le groupe de temporisation 34 pour le groupe de temporisation 4
X7	Pour les zones ayant la propriétéDédicteur de vibrations, ceci vouspermét de programmer la sensibilité.Pressez ensuite la touche 1-6 :1 insensible6 sensible

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :

REMARQUE: la temporisation de la zone Entrée/Sortie ne doit pas dépasser celle de la zone Entrée Route. Les options t 201 à 204 permettent de programmer la durée du groupe de temporisation.

020 Modification du code de programmation Pour modifier le code de programmation nécessaire à l'accès au menu de programmation : A partir du niveau de programmation :

1. Entrez sur l'objet de commande: 020
2. L'afficheur à cristaux liquides indique : 020: CODE
3. Le curseur clignote en fin du paramètre.
4. Utilisez le clavier pour entrer le nouveau code de programmation à quatre caractères.
5. Validatee voire entree.Presse a cet effet sur I'ellement de commande :
6. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

021 Modification de la terminaison de zone

Pour modifier la terminaison de zone des entrées de la centrale d'alarme antieffraction : A partir du niveau de programmation :

1. Entrez sur l'objet de commande: 021
2. L'afficheur à cristaux liquides indique : 021: NC + Sabo
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	CC + A/T L'utilisation d'une résistance dans la zone d'alarme n'est pas autorisée dans le cadre de cette terminaison de zone. L'alarme se déclenché à l'ouverture de la zone. Le contact anti-sabotage du détecteur doit être raccordé séparément à la centrale d'alarme antieffraction. Tenez compte des schémas de connexions lors du raccordement à NC + Sabo.
01	ZFS 2K2/4K7 Deux résistances différentes doivent être utilisées dans le cadre de cette terminaison de zone. Suivant la résistance modifiée, la centrale d'alarme antieffraction déclenché une alarme ou une alarme anti-sabotage. L'entrée anti-sabotage sur la centrale n'est pas active. Tenez compte des schémas de connexions lors du raccordement à DEOL.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

022 Modification du volume d'une alarme interne

Pour modifier la terminaison de zone des entrées de la centrale d'alarme antieffraction : A partir du niveau de programmation :

1. Entrez sur l'objet de commande: 022
2. L'afficheur à cristaux liquides indique : 022: CARILLON = 3
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0-9	CARILLON Indiquez ici le volume de sortie d'une alarme sur l'élement de commande et sur le haut-parleur (en option) raccordé. Presse la touche : 0 Désactivé 1 Faible 9 Fort

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

023 Réinitialisation à distance

Cette fonction permet une réinitialisation à distance par le biais de l'interface COM ou du branchement PC.

ATTENTION: Réinitialisation système par code de programmation doit avoir été activée (fonction 33 sur 1) et CSID (fonction 50) doit être mis.

1. Entrez sur l'objet de commande: 023
2. L'afficheur à cristaux liquides indique : 023: RAZ-TEL NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	DEACTIVEE RAZ-TEL NON
1	ACTIVEE RAZ- TEL OUI

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande: .
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

A l'issue de l'alarme, l'utilisateur peut interrompree l'alarme a laide du code d'acces sans pouvoir toutefois reinitialiser la centrale. L'utilisateur contacte le transmetteur qui détermine son identite et renvoie un signal à la centrale. A present, l'utilisateur peut procedé à une RAZ.

024 Nom de client Downloader-SW

Pour activer l'affichage du non de client, veuilles suivre les instructions suivante :

1. Entrez sur 'élément de commande: 024
2. Quittez le menu avec la touche X
3. L'afficheur de l'élement de commande indique: MODE TECHNICIEN

025 Alarme interne

Pour modifier la propriété de l'alarme interne :

1. Entrez sur l'objet de commande: 025
2. L'afficheur à cristaux liquides indique : 025: HP TEMPORISE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	HP TEMPORISE Alarme interne à la suite de l'alarme locale. L'alarme interne retentit jusqu'à expiration de la durée définie d'advertissement par sirène extérieur.
1	HP CONTINU Alarme interne jusqu'à désactivation. L'alarme interne retentit jusqu'à désactivation de la centrale d'alarme.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande:

2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

027 Alarme lors d'un éché c d'activation

Pour modifier la propriété de l'alarme lors d'un éché d'activation :

1. Entrez sur l'objet de commande: 027
2. L'afficheur à cristaux liquides indique : 027: ALARME INTERNE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	L'alarme en cas d'éché c'd'activation sort sur l'émetteur de signal interne.
1	L'alarme en cas d'éché c'd'activation sort en complément locally sur la sirène extérieure.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

028 Affichage d'etat

Pour modifier la propriété d'affichage d'etat :

1. Entrez sur l'objet de commande: 028
2. L'afficheur à cristaux liquides indique : 028: LCD NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	LCD NON L'affichage est activé en permanence. Le système indique toujours si la centrale d'alarme est active ou pas.
1	LCD OUI L'affichage de l'etat de la centrale resté actif pendant 180 secondes après l'entrée du code utilisé. Ensuite, cet
	affichage passer de nouveau en mode Date&Heure.
2	LCD CODE 30 secondes après tout événement, l'affichage bascule de nouveau en mode Date&Heure. Notez que les DEL ne s'allument également pas plus de 30 seconds.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :

2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

029 Temporisation d'entrée d'alarme

Pour modifier la propriété de la temporisation d'entrée d'alarme :

1. Entrez sur l'objet de commande: 029
2. L'afficheur à cristaux liquides indique : 029: RETARD
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0

OUI La centrale émet immédiatement une alarme lorsque l'utiliseur ne se sert pas de l'itinétaire d'entrée prédéfini.

1

NON La centrale d'alarme prolonge la temporisation d'entrée de 30 secondes supplémentaires, lorsque l'utiliseur se sert d'un itinétaire d'entrée différent de celui prédéfini. Une alarme interne se déclenchée dans ce cadre pour signaler à l'utiliseur qu'il vient de faire une erreur. Lors de la saisie du code utiliser avant expiration de la temporisation d'entrée, une alarme locale est évitée et la centrale d'alarme est réinitialisée.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :

2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

030 Aggression silencieuse

Pour modifier la propriété de l'aggression silencieuse :

1. Entrez sur l'objet de commande: 030
2. L'afficheur a cristaux liquides indique : 030: AG AUDIBLE
3. Sélectionnéz l'une des options suivantes à l'aide du clavier et pressez :

0	AG AUDIBLE Lors du déclenchement de l'alarme anti-aggression, la centrale d'alarme émet une alarme locale.
1	AG SILENCE Lors du déclenchement de l'alarme anti-aggression, la centrale d'alarme n'émet pas d'alarme locale. Lors du déclenchement de l'alarme anti-aggression, la centrale d'alarme n'émet pas d'alarme locale. L'alarme ne sort que par les contacts de relais, puis elle est communiquée par le transmetteur téléphonique.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

031 Sabotage de zone

Pour modifier la propriété de sabotage de zone :

1. Entrez sur l'objet de commande: 031
2. L'afficheur à cristaux liquides indique : 031: RAZAPTECH NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON Un code de programmation n'est pas nécessaire (OFF). Lors du déclenchement d'une alarme anti-sabotage, l'entrée du code utilisateur suffit pour accyclerbrièvement le sabotage signalé.
1	OUI Code de programmation nécessaire (ON) Lors du déclenchement d'une alarme anti-sabotage, à l'issue de l'entrée du code utilisateur permettant de désactiver l'alarme, il faut encore entraier le code de programmation, afin de supprimer l'alarme anti-sabotage.

1. Validatez votre entrée.Pressez a cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

032 Éléments de commande et partitions

Si vous avez créé un système à partitions, cette fonction vous permet d'affector des zones d'entrée/sortie, des zones d'alarme et des affichages d'etat de partitions aux éléments de commande. Pour modifier cette propriété :

1. Entrez sur l'objet de commande: 032
2. L'afficheur à cristaux liquides indique : 032:
   Element de commande 1 abcd
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

A	Affectation de l'élement de commande 1 à la partition A
B	Affectation de l'élement de commande 1 à la partition B
C	Affectation de l'élement de commande 1 à la partition C
D	Affectation de l'élement de commande 1 à la partition D

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

Répétez ces étapes pour les autres éléments de commande.

(1. Réglage par défaut : tous les éléments de commande apparitennent à toutes les partitions. 2. Une affectation séparée à des partitions d'interruteurs à clé amovible raccordés aux éléments de commande n'est pas possible.
3. Les alarmes anti-aggression sont valables pour toutes les partitions.

033 Réinitialisation système

Pour modifier la propriété de la réinitialisation système :

1. Entrez sur l'objet de commande: 033
2. L'afficheur à cristaux liquides indique : 033: RAZ TECH NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RAZ TECH (OFF) Lors de l'affichage d'une erreur système, l'entrée d'un code utilisateur suffit à confirmer le message.
1	RAZ TECH (ON) Lors de l'affichage d'une erreur système, l'entrée d'un code de programmation est nécessaire pour confirmer le message.

Notez que :

Certaines événements nécessitent toujours l'entrée d'un code de programmation. A savoir :

Panne ou anomalie de fonctionnement d'un élément de commande

Panne de l'alimentation de secours de 12 V

Pile quasiment epuisée de la centrale

1. Validez votre entrée. Presse à cet effet sur l'élement de commande :

2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

034 Réinitialisation d'alarme anti-aggression

Pour modifier la propriété de la réinitialisation d'alarme anti-agression :

1. Entrez sur l'objet de commande: 034
2. L'afficheur a cristaux liquides indique : 034: AG RAZ UTIL
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AG RAZ UTIL L'entrée d'un code utiliser correct suffit à la réinitialisation d'une alarme anti-aggression.
1	AG RAZ TECH Pour réinitialiser une alarme anti-aggression, à l'issue de l'entrée du code utilisé permettant de désactiver l'alarme, il faut encore entraîre le code de programmation, afin de supprimer l'alarme anti-aggression.

1. Validez votre entrée. Presse à cet effet sur l'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

035 Réaction à une alarmé initiale

Pour modifier la propriété de la réaction à une alarmé initiale :

1. Entrez sur l'objet de commande: 035
2. L'afficheur à cristaux liquides indique : 035: REARME
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	EJECTE Masquer le premier détecteur A expiration de la durée d'alarme (durée de signalisation d'alarme locale de sirène extérieur), la centrale est réactivée. La zone ayant déclenché l'alarme n'est plus sous surveillance.
1	REARME Surveiller le premier détecteur A expiration de la durée d'alarme (durée de signalisation d'alarme locale de sirène extérieur), la centrale est réactivée. La zone ayant déclenché l'alarme est de nouveau surveillée.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

036 Annulation d'alarme

De temps à autre, les utilisateurs déclenchent de fausses alarmes. Pour modifier la propriété de l'annulation d'alarme :

1. Entrez sur l'objet de commande: 036
2. L'afficheur à cristaux liquides indique : 036: ABANDON NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ABANDON NON Une annulation par l'utilisateur n'est pas autorisée.
1	ABANDON OUI Les utilisateurs peuvent annuler une alarme.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande:
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

037 Rapport de sabotage à l'état désactivé

Pour modifier cette propriété

1. Entrez sur l'objet de commande: 037
2. L'afficheur à cristaux liquides indique : 037: AP JOUR NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AP JOUR NON Lors d'une alarme anti-sabotage lorsque la centrale est désactivée, cetteforthème émet uniquement une alarme interne.
1	AP JOUR OUI Lors d'une alarme anti-sabotage lorsque la centrale est désactivée, cetteforthème émet une alarme interne etsignale le sabotage au transmetteur.

1. Validatez votre entrée.Presse à cet effet sur l'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

038 Réinitialisation système d'alarme antisabotage

Pour modifier la propriété de la réinitialisation système d'alarme anti-sabotage :

1. Entrez sur l'objet de commande: 038
2. L'afficheur à cristaux liquides indique : 038: RAZ TECH NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RAZ TECH NON Lors d'une alarme anti-sabotage système, la centrale d'alarme peut être réinitialisée par l'entrée du code utilisé.
1	RAZ TECH OUI Lors d'une alarme anti-sabotage système, la centrale d'alarme ne peut être réinitialisée que par l'entrée du code de programmation.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

039 Mode de sortie d'activation complète (A)

Pour modifier la propriété du mode de sortie d'activation complete :

1. Entrez sur l'objet de commande: 039
2. L'afficheur à cristaux liquides indique : 039: A=TEMPO
3. Sélectionnéz l'une des options suivantes à l'aide du clavier et pressez :

0	A=TEMPORAL A l'issue de l'activation de la centrale d'alarme, la temporisation de sortie programmée démarre. La centrale d'alarme est activée à expiration de la temporisation. Si des zones sont ouvertes à ce moment, une alarme se déclenché.
1	A=CONTACT A l'issue de l'activation de la centrale d'alarme, la temporisation de sortie démarre. La temporisation court jusqu'à actionnement d'un bouton d'arrêt manuel raccordé à un élément de commande et mettant fin à la temporisation. La temporisation de sortie se terminé 7 secondes après la pression du bouton d'arrêt.
2	A=DI A l'issue de l'activation de la centrale d'alarme, la temporisation de sortie démarre. La temporisation court jusqu'à fermeture de l'une des zones ayant la propriété Entrée/Sortie. La temporisation de sortie se terminé 7 secondes après la fermeture de la zone.
3	A=MES CLE A l'issue de l'activation de la centrale d'alarme, la temporisation démarre. La temporisation court jusqu'à fermeture de l'une des zones ayant la propriété Entrée/Sortie, puis ouverture d'un contact raccordé à l'élement de commande.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

040 Autoactivation système

Pour modifier la propriété de l'autoactivation système :

1. Entrez sur l'objet de commande: 040
2. L'afficheur à cristaux liquides indique : 040: REARM= TJR
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	REARM=JAMAIS A l'issue du déclenchement de l'alarme, celle-ci est émise jusqu'à expiration de la durée d'alarme définie pour l'émetteur du signal externe. Cependant, si un autre détector signale une autre alarme à la centrale avant expiration de la durée d'alarme définie, une nouvelle alarme n'est pas déclenchée.
1-4	REARM=1 / 2 / 3 / TJR A l'issue du déclenchement de l'alarme, celle-ci est émise jusqu'à expiration de la durée d'alarme définie pour l'émetteur du signal externe. Suivant la valeur entree, la centrale s'active une fois, deux fois, trois fois ou toujours. Si une nouvelle alarme est signalée, une alarme est de nouveau déclenchée.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :☑
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

041 Temporisation de sirène

Pour modifier la propriété de la temporisation de sirène :

1. Entrez sur l'objet de commande: 041
2. L'afficheur à cristaux liquides indique : 041: RET.SIR=0
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RET.SIR=0 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre sans temporisation.
1	RET.SIR =1.5 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 1,5 minutes d'attente.
2	RET.SIR =3 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 3 minutes d'attente.
3	RET.SIR =5 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 5 minutes d'attente.
4	RET.SIR =10 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 10 minutes d'attente.
5	RET.SIR =15 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 15 minutes d'attente.
6	RET.SIR =20 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 20 minutes d'attente.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande:
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

042 Durée de sirène

Pour modifier la propriété de l'autoactivation système :

1. Entrez sur l'objet de commande: 042
2. L'afficheur à cristaux liquides indique : 042: SIRENE=3
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	SIRENE=0 A l'issue de la signalisation d'alarme, l'alarme locale n'est pas activée.
1	SIRENE=1.5 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 1,5 minutes.
2	SIRENE=3 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 3 minutes.
3	SIRENE=5 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 5 minutes.
4	SIRENE==10 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 10 minutes.
5	SIRENE==15 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 15 minutes.
6	SIRENE==20 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 20 minutes.

1. Validez votre entrée. Pressez à cet effet sur l'objet de commande :√
2. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

044 Temporisation de sortie A

Pour modifier la propriété de la temporisation de sortie lors d'une activation complete A :

1. Entrez sur l'objet de commande: 044
2. L'afficheur à cristaux liquides indique : 044: SORTIE=10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE =10 Temporisation de sortie lors d'une activation complète : 10 s.
2	SORTIE =20 Temporisation de sortie lors d'une activation complète : 20 s.
3	SORTIE =30 Temporisation de sortie lors d'une activation complète : 30 s.
4	SORTIE =45 Temporisation de sortie lors d'une activation complète : 45 s.
5	SORTIE =60 Temporisation de sortie lors d'une activation complète : 60 s.
6	SORTIE =120 Temporisation de sortie lors d'une activation complète : 120 s.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

045 Volume de tonalité de temporisation d'entrée/sorting

Pour modifier la propriété du volume de la tonalité de temporisation d'entrée/ sortie :

1. Entrez sur l'objet de commande: 045
2. L'afficheur a cristaux liquides indique : 045: E/S VOLU = 5
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	E/S VOLU = NON Tonalité de temporisation d'entrée/sorting déactivée.
1-9	E/S VOLU =1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 Tonalité de temporisation d'entrée/sorting de faible (1) à force (9)

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

046 Alarme anti-sabotage

Pour modifier la propriété de l'alarme anti-sabotage lorsquela centrale d'alarme est desactivée :

1. Entrez sur l'objet de commande: 046
2. L'afficheur à cristaux liquides indique : 046: INT+CLA
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	INTERNE Lors d'une alarme anti-sabotage à l'état désactivé, seule une alarme interne est déclenchée.
1	CLAVIER Lors d'une alarme anti-sabotage à l'état désactivé, l'élement de commande est activé.
2	INT+CLAVIER Lors d'une alarme anti-sabotage à l'état

déactivé, l'objet de commande et

l'alarme interne sont activés.

1. Validatez votre entrée.Pressez a cet effet sur I'elément de commande :
2. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

047 Réaction à une alarme, partition A

Pour modifier cette propriété

1. Entrez sur l'objet de commande: 047
2. L'afficheur a cristaux liquides indique : 047: A = CLAVIER
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	A = CLAVIER Élément de commande
1	A = LOCALE Élément de commande + haut-parleur
2	A = TOTALE Élément de commande + haut-parleur + transmetteur téléphonique

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande：
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

048 Verrouillage d'objet de commande

Si vous poulez permettre à l'utilisateur de désactiver le système par le biais d'une carte clé d'accès. les éléments de commande doivent être verrouillés (AG, FE, MD, entree de code, annulation de fausse alarmé, etat désactivé conserve lors d'une alarmé). Pour modifier la propriété du verrouillage d'objet de commande :

1. Entrez sur l'objet de commande: 048

2. L'afficheur à cristaux liquides indique : 048: CODE BL NON

3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	CODE BL NON Le système permet à tous les utilisateurs d'utiliser tous les éléments de commande à l'entrée.
1	CODE BL OUI Le système verrouille l'accès aux éléments de commande, à l'entrée de tous les utilisateurs.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

051 Date et heures

Pour modifier la date et l'heure :

1. Entrez sur l'objet de commande: 051
2. L'afficheur à cristaux liquides indique par ex.: 051: J03 M02 A05
3. Sélectionnez l'une des options suivantes à l'aide du clavier, puis entrez le jour:
4. Validez votre entree par une pression de
5. Entrez le mois au clavier. (janvier à septembre = 01 à 09)
6. Validate votre entree par une pression de
7. Entrez l'année au clavier.
8. Validez votre entrée par une pression de
9. A l'issue du changement d'affichage, entrez les heures au clavier.
10. Validate votre entree par une pression de
11. Entrez les minutes au clavier.

12. Validatez-vous entree par une pression de

13. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

052 Verrouillage anti-sabotage

Pour modifier la propriété anti-sabotage :

1. Entrez sur l'objet de commande: 052
2. L'afficheur a cristaux liquides indique : 052: ISOL ALARME
3. Sélectionnéz l'une des options suivantes à l'aide du clavier et pressez :

0	ISOL ALARME Seul le verrouillage de certaines zones est possible. Celui d'une zone anti-sabotage et d'une alarme anti-sabotage n'est pas possible.
1	ISOL AL+AP Certaines zones et des zones anti-sabotage ou une alarme anti-sabotage peuvent être exclues de la surveillance.

1. Validatez votre entrée.Presse à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

053 Réinitialisation d'annulation

Pour modifier la propriété de réinitialisation d'annulation :

1. Entrez sur l'objet de commande: 053
2. L'afficheur à cristaux liquides indique : 053: ABAND=SYSTEM
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ABAND=SYSTEM La réinitialisation à l'issue d'une annulation d'alarme a lieu en fonction du réglage réalisé au niveau de la fonction 33.
1	ABAND=UTIL

A l'issue d'une annulation d'alarme, l'utilisateur peut réinitialiser.

1. Validez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

054 Supervision BVVO

Pour modifier la propriété de supervision BVVO :

1. Entrez sur l'objet de commande: 054
2. L'afficheur a cristaux liquides indique : 054: BVVO Sup NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	BVVO Sup NON Lorsque la centrale n'a plus accès à un détecteur radio, elle signale 1 heures après une erreur de surveillance (voir la fonction 128).
1	BVVO Sup OUI Si un détecteur radio n'est plus accessible pendant plus de 15 minutes, un averissement apparait sur l'afficheur de l'élement de commande, lors de la tentative d'activation. Si le détecteur n'est pas accessible pendant plus de 2 heures, la centrale signale au niveau de l'état : Actif « Sabotage de détecteur », Alarme externe ; Inactif, « Erreur de surveillance », Alarme interne.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

056 Longueur de code d'accès

Pour modifier la propriété de la longueur du code d'accès :

1. Entrez sur l'objet de commande: 056
2. L'afficheur à cristaux liquides indique : 056: 4 CHIFFRES
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	4 CHIFFRES
1	6 CHIFFRES

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

ATTENTION: La modification de la longueur du code d'accès nécessite la réinitialisation de tous les codes aux valeurs par défaut. Valeurs par défaut: 4 chiffres (code utilisateur 1234, code de programmation 7890); 6 chiffres (code utilisateur 123456, code de programmation 567890).

057 Test de la pile

Pour modifier la propriété Test de la pile :

1. Entrez sur l'objet de commande: 057
2. L'afficheur à cristaux liquides indique : 057: TESTBATT NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	TESTBATT NON Un test de la pile n'est pas exécuté.
1	TESTBATT OUI Un test de la pile est exécuté au passage à l'état inactif ou 23 heures après le dernier test (nég.: affichage „CHARGE BATT HS“ sur l'élement de commande + brève tonalité)

1. Validatez votre entrée.Presse à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

058 Réinitialisation de sabotage BVVO

Pour modifier la propriété Réinitialisation de sabotage BVVO:

1. Entrez sur l'objet de commande: 058
2. L'afficheur à cristaux liquides indique : 058: RAZ UTIL NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RAZ UTIL NON Lors d'un sabotage alors que la centrale est inactive, l'utilisateur peut précéder à une réinitialisation.
1	RAZ UTIL OUI Lors d'un sabotage alors que la centrale est inactive, une réinitialisation est possible à l'aide du code de programmation.

1. Validatez votre entrée.Presse à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

059 Anti-sabotage de sirène

Pour modifier la propriété Anti-sabotage de sirène :

1. Entrez sur l'objet de commande: 059
2. L'afficheur a cristaux liquides indique : 059: AP SIR NF
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AP SIR = NF Aucune résistance (NC) n'est disponible dans la boucle anti-sabotage.
1	AP SIR = FDL La boucle anti-sabotage est terminée par une résistance de 2,2 kiloohms (EOL)

1. Validez votre entrée. Presse à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

060 Comportement d'Entrée/Sortie lors d'une activation interne (B)

Pour modifier la propriété de la zone Entrée/Sortie lors d'une activation interne (B):

1. Entrez sur l'objet de commande: 060
2. L'afficheur à cristaux liquides indique : 060: B=DI= DI
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	DI=DI Une zone programmée en tant qu'Entrée/Sortie conserve cette propriété même lors d'une activation interne et démarre donc la temporisation d'entrée au déclenchement de la zone dans le cadre d'une activation interne.
1	DI=AL Une zone programmée en tant que zone Entrée/Sortie change de propriété pour la

faire-passer à Immédiatement dans le cadre d'une activation interne et déclenchée une alarme au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

061 Comportement d'Entrée Suite lors d'une activation interne (B)

Pour modifier la propriété de zone dans le cadre d'activation interne (B):

1. Entrez sur l'objet de commande: 061
2. L'afficheur a cristaux liquides indique : 061: B=RE=RE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RE=RE Une zone programmée en tant qu'Entrée Route conserve cette propriété même lors d'une activation interne et permet l'accès aux zones concernées pendant la temporisation d'entrée.
1	RE=DI Une zone programmée en tant qu'Entrée Route change de propriété de zone lors d'une activation interne en la faisant passer à Entrée/Sortie, puis lance la temporisation au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

062 Comportement de mode de sortie dans le cadre d'activation interne (B)

Pour modifier la propriété du mode de sortie dans le cadre d'une activation interne (B):

1. Entrez sur l'objet de commande: 062
2. L'afficheur a cristaux liquides indique : 062: B=AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	B=AUDIBLE Le signal sonore est émis à mi-volume pendant la temporisation.
1	B=INSTANT Dans le cadre d'une activation interne, la centrale d'alarme est activée directement, c'est-à-dire sans temporisation.
2	B=SILENCE Un signal sonore n'est pas émis pendant la temporisation de sortie. A expiration de la temporisation, la centrale émet une brève tonalité.
3	B=A Le mode de sortie d'activation interne B est identique à celui d'activation complète A
Dans un système à partitions
0	TEMPO Activation de la partition B à expiration de la temporisation de sortie (commande 65). Un interrupteur à clé amovible raccordé à l'élement de commande réduit à activation le temps de sortie.
1	CONTACT Activation via l'interrupteur à clé amovible raccordé à l'élement de commande. Le temps de sortie n'est pas limité.
2	DI Activation de la partition par la fermeture d'un détecteur Dernière

	porte.
3	INSTANTActivation sans temporisation
4	SILENCEUtilisez la commande 65 pour le tempos de sortie. A expiration du temps de sortie, l'élement de commande émet une double tonalité.
5	MES CLEInterrupteur à clé amovible (voir commande 39)

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

063 Comportement d'alarme dans le cadre d'activation interne (B)

Pour modifier le comportement d'alarme dans le cadre d'activation interne (B):

1. Entrez sur l'objet de commande: 063
2. L'afficheur a cristaux liquides indique : 063: B =CLAVIER
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	B =CLAVIER Seuls les éléments de commande sont activités
1	B = INTERNE Les éléments de commande et l'alarme interne sont activités lors d'une alarme.
2	B = LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activités lors d'une alarme.
3	B = TOTALE La sirène extérieure et le transmetteur téléphonique sont activités en complément des éléments de
	commande et de la signalisation interne lors d'une alarme.
Dans un système à partitions
0	B =CLAVIER Seuls les éléments de commande sont actifs
1	B = LOCALE Les éléments de commande, l'alarme interne et la sirène extérieur sont activés lors d'une alarme.
2	B = TOTALE La sirène extérieur et le transmetteur téléphonique sont activés en complément des éléments de commande et de la signalisation interne lors d'une alarme.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :

2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

065 Temporisation de sortie lors d'une activation interne B

Pour modifier la propriété de la temporisation de sortie lors d'une activation interne B :

1. Entrez sur l'objet de commande: 065
2. L'afficheur à cristaux liquides indique : 065: SORTIE. B=10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE B=10 Temporisation de sortie de 10 seconds lors d'une activation interne B.
2	SORTIE B=20 Temporisation de sortie de 20 seconds lors d'une activation interne B.
3	SORTIE B=30 Temporisation de sortie de 30

	seconds lors d'une activation interne B.
4	SORTIE B=45 Temporisation de sortie de 45 secondes lors d'une activation interne B.
5	SORTIE B=60 Temporisation de sortie de 60 secondes lors d'une activation interne B.
6	SORTIE B=120 Temporisation de sortie de 120 secondes lors d'une activation interne B.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

067 «Forbikobler» correct

Pour modifier la propriété « Forbikobler » correct :

1. Entrez sur l'objet de commande: 067
2. L'afficheur à cristaux liquides indique : 067: B=RE=RE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Frb=Non-Appr Les clés à code et les codes utilisateurs sont autorisés pour l'accès.
1	Frb=Approved Seuls les codes utilisateurs sont autorisés (corrects) pour l'accès.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

068 «Forbikobler», durée d'entrée

Cette fonction définit la durée d'entrée autorisée par le système « Forbikobler ». Pendant cette période, une sortie en option peut être mise en circuit pour un verrou de porte. Pour modifier la propriété de « Forbikobler », durée d'entrée :

1. Entrez sur l'objet de commande: 068
2. L'afficheur a cristaux liquides indique : 068: Door Tm=3
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Door Tm=2 2 seconds
1	Door Tm=3 3 seconds
2	Door Tm=4 4 seconds
3	Door Tm=5 5 seconds
4	Door Tm=10 10 seconds
5	Door Tm=20 20 seconds
6	Door Tm=30 30 seconds
7	Door Tm=60 60 seconds
8	Door Tm=120 120 seconds
9	Door Tm=255 255 seconds

1. Validez votre entree. Pressez a cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

069 «Forbikobler», verrouillage de porte

Pour modifier la propriété « Forbikobler», verrouillage de porte :

1. Entrez sur l'objet de commande: 069
2. L'afficheur à cristaux liquides indique : 069: Lock Timed
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Lock Timed Le verrouillage de portecommadeparle système « Forbikobler » n'est ouvertqu'un certain temps pendant laréinitialisation.
1	Lock Toggles Le verrouillage de portecommadeparle système « Forbikobler » est ouvertpendant laréinitialisation.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

070 Comportement d'E/S lors d'une activation interne (C)

Pour modifier la propriété de la zone Entrée/Sortie lors d'une activation interne (C):

1. Entrez sur l'objet de commande: 070
2. L'afficheur a cristaux liquides indique : 070: C=DI=DI
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	DI=DI Une zone programmée en tant qu'Entrée/Sortie conserve cette propriété même lors d'une activation interne et démarre donc la temporisation d'entrée au
	déclenchement de la zone dans le cadre d'une activation interne.
1	DI=ALUne zone programmée en tant que zone Entrée/Sortie change de propriété pour la faire passer à Immédiatement dans le cadre d'une activation interne et déclenchée une alarme au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

071 Comportement d'Entrée Suite lors d'une activation interne (C)

Pour modifier la propriété de la zone Entrée Suite lors d'une activation interne (C):

1. Entrez sur l'objet de commande: 071
2. L'afficheur à cristaux liquides indique : 071: C=RE=RE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RE=RE Une zone programmée en tant qu'Entrée Route conserve cette propriété même lors d'une activation interne et permet l'accès aux zones concernées pendant la temporisation d'entrée.
1	RE=DI Une zone programmée en tant qu'Entrée Route change de propriété de zone lors d'une activation interne en la faisant passer à Entrée/Sortie, puis lance la temporisation au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatez votre entrée.Presse à cet effet sur l'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

072 Comportement de mode de sortie lors d'une activation interne (C)

Pour modifier la propriété du mode de sortie d'activation interne (C):

1. Entrez sur l'objet de commande : 072
2. L'afficheur à cristaux liquides indique : 072: C=AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	C=AUDIBLE Le signal sonore est émis à mi-volume pendant la temporisation.
1	C=INSTANT. Dans le cadre d'une activation interne, la centrale d'alarme est activée directement, c'est-à-dire sans temporisation.
2	C=SILENCE Un signal sonore n'est pas émis pendant la temporisation de sortie. A expiration de la temporisation, la centrale émet une brève tonalité.
3	C=A Le mode de sortie d'activation interne B est identique à celui d'activation complète A
Dans un système à partitions
0	C=TEMPORO Activation de la partition C à expiration de la temporisation de sortie (commande 75). Un interrupteur à clé amovible raccordé à l'élement de commande réduit à activation le temps de sortie.

1	C=CONTACTActivation via l'interrupteur à cléamovable raccordé à l'objet decommande. Le temps de sortie n'estpas limité.
2	C=DIActivation de la partition par lafermeture d'un détecteur Dernièreporte.
3	C=INSTANTActivation sans temporisation
4	C=SILENCEUtilisez la commande 75 pour letempos de sortie. A expiration du tempsde sortie, l'objet de commandé émetune double tonalité.
5	C=MES CLEInterrupteur à clé amovible (voircommande)

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :

2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

073 Comportement d'alarme lors d'une activation interne (C)

Pour modifier le comportement d'alarme dans le cadre d'activation interne (C):

1. Entrez sur l'objet de commande: 073
2. L'afficheur a cristaux liquides indique : 073: C =CLAVIER
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	C=CLAVIER Seuls les éléments de commande sont activés
1	C=INTERNE Les éléments de commande et l'alarme interne sont activés lors d'une alarme.

2	C=LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activés lors d'une alarme.
3	C=TOTALE La sirène extérieure et les sorties sont activées en complément des éléments de commande et de la signalisation interne lors d'une alarme.
Dans un système à partitions
0	C=CLAVIER Seuls les éléments de commande sont activés
1	C=LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activés lors d'une alarme.
2	C=TOTALE Éléments de commande + Interne+ Externe + Transmetteur téléphonique

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

075 Temporisation de sortie lors d'une activation interne C

Pour modifier la propriété de la temporisation de sortie lors d'une activation interne C :

1. Entrez sur l'objet de commande: 075
2. L'afficheur à cristaux liquides indique : 075: SORTIE C =10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE C =10 Temporisation de sortie de 10 seconds lors d'une activation interne C.
2	SORTIE C =20 Temporisation de sortie de 20
	seconds lors d'une activation interne C.
3	SORTIE C=30Temporisation de sortie de 30 secondes lors d'une activation interne C.
4	SORTIE C=45Temporisation de sortie de 45 secondes lors d'une activation interne C.
5	SORTIE C=60Temporisation de sortie de 60 secondes lors d'une activation interne C.
6	SORTIE C=120Temporisation de sortie de 120 secondes lors d'une activation interne C.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

076 Comportement de mode de sortie lors d'une activation interne (D)

Pour modifier la propriété du mode de sortie d'activation interne (D):

1. Entrez sur l'objet de commande: 076
2. L'afficheur à cristaux liquides indique : 076: D=AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	D=AUDIBLE Le signal sonore est émis à mi-volume pendant la temporisation.
1	D=INSTANT Dans le cadre d'une activation interne, la centrale d'alarme est activée directement, c'est-à-dire sans temporisation.

2	D=SILENCE Un signal sonore n'est pas émis pendant la temporisation de sortie. A expiration de la temporisation, la centrale émet une brève tonalité.
3	D=A Le mode de sortie d'activation interne B est identique à celui d'activation complète A
Dans un système à partitions
0	D=TEMPO Activation de la partition D à expiration de la temporisation de sortie (commande 79). Un interrupteur à clé amovable raccordé à l'élement de commande réduit à activation le temps de sortie.
1	D=CONTACT Activation via l'interrupteur à clé amovable raccordé à l'élement de commande. Le temps de sortie n'est pas limité.
2	D=DI Activation de la partition par la fermeture d'un détecteur Dernière porte.
3	D=INSTANT. Activation sans temporisation
4	D=SILENCE Utilisez la commande 79 pour le tempos de sortie. A expiration du temps de sortie, l'élement de commande émet une double tonalité.
5	D=MESS CLE Interrupteur à clé amovible (voir commande 39)

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

077 Comportement d'alarme lors d'une activation interne (D)

Pour modifier le comportement d'alarme dans le cadre d'activation interne (D):

1. Entrez sur l'objet de commande: 077
2. L'afficheur a cristaux liquides indique : 077: D=CLAVIER/LOCALE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	D=CLAVIER Seuls les éléments de commande sont activités
1	D=INTERNE Les éléments de commande et l'alarme interne sont activités lors d'une alarme.
2	D=LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activités lors d'une alarme.
3	D=TOTALE La sirène extérieure et les sorties sont activités en complément des éléments de commande et de la signalisation interne lors d'une alarme.
Dans un système à partitions
0	D=CLAVIER Seuls les éléments de commande sont activités
1	D=LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activités lors d'une alarme.
2	D=TOTALE Éléments de commande + Interne+ Externe+ Transmetteur téléphonique

1. Validatez-vous entrée.Pressez a cet effet sur I'elément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

079 Temporisation de sortie lors d'une activation interne D

Pour modifier la propriété de la temporisation de sortie lors d'une activation interne D :

1. Entrez sur l'objet de commande: 079
2. L'afficheur à cristaux liquides indique : 079: SORTIE. D=10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE. D =10 Temporisation de sortie de 10 s pour une activation interne D.
2	SORTIE. D =20 Temporisation de sortie de 20 s pour une activation interne D.
3	SORTIE. D =30 Temporisation de sortie de 30 s pour une activation interne D.
4	SORTIE. D =45 Temporisation de sortie de 45 s pour une activation interne D.
5	SORTIE. D =60 Temporisation de sortie de 60 s pour une activation interne D.
6	SORTIE. D =120 Temporisation de sortie de 120 s pour une activation interne D.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

080 «Forbikobler», carillon

Pour modifier la propriété « Forbikobler», carillon :

1. Entrez sur l'objet de commande: 080
2. L'afficheur à cristaux liquides indique : 080: Chime NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Chime NON Une pression du « Forbikobler », carillon permet de ne pas activer le haut-parleur de la centrale.
1	Chime OUI Une pression du « Forbikobler », carillon permet d'activer le haut-parleur de la centrale.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

081 Sortie relais OP1

Pour modifier le comportement de la sortie relais OP1 sur la platine de la centrale d'alarme :

1. Entrez sur l'objet de commande: 081
2. L'afficheur à cristaux liquides indique : 081: SIRENE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	SIRENE Cette sortie est activée lors d'une alarme locale et externe. La configuration de la temporisation de sirène et la durée de cette dernière sont définies au niveau de l'option 41 ou 42.
01	SUIT E/S Cette sortie est activée lorsque la temporisation d'entrée ou de sortie est active. Notez que cette sortie n'est pas activée, lorsque le mode de sortie a étéprogrammé sur Silence ou Immediatement.
02	LED MARCHE Cette sortie est activée lorsque l'activation de la centrale d'alarme est complète ou interne.
03	MARCHE Cette sortie est activée lorsque l'activation de la centrale d'alarme est complète ou interne. En complément, la sortie est activée à la réinitialisation de la centrale d'alarme ou au démarrage d'un essai de fonctionnement.
04	RAZ CHOCS Réinitialisation de détecteur de vibrations Cette sortie est activée pendant 5 secondes en début de temporisation de sortie.
05	TEST DECT Cette sortie est activée pendant l'essay de fonctionnement programmeur et utiliser. Cette sortie est reliée au

	détecteur de mouvement de l'entrée d'essay de fonctionnement.
06	LED CONTROL Cette sortie est activée, lorsque la centrale d'alarme est prête à une activation complète ou interne. La centrale d'alarme est prête, même si les zones ayant les propriétés Entrée/Sortie ou Entrée Suite sont ouvertes.
07	24 HEURES Cette sortie est activée, lorsqu'une zone ayant la propriété 24 heures déclenchée une alarme. La sortie est désactivée à la désactivation de la centrale d'alarme.
08	FLASH Cette sortie est activée au déclenchement d'une alarme locale ou externe. Cette sortie continue d'être active jusqu'à désactivation de la centrale d'alarme.
09	RAZ FUMEE Cette sortie permet de réinitialiser des détecteurs de fumée. Cette sortie est activée pendant 3 secondes au moins à l'issue de toute désactivation et réinitialisation de la centrale d'alarme après une alarme.
10	TEST SIRENE Cette sortie est activée à l'issue de la programmation et désactivée lors de l'exécution du test de la sirène (option 91 du menu de programmation).
11	MES FLASH Cette sortie est activée pendant 10 secondes à l'issue de l'activation de la centrale d'alarme et de son passage à l'état actif. La sortie peut permettre d'émettre un acquittement actif.

12	MES S1 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
13	MHS S1 Cette sortie est activée pour une durée programmable (option 172), à l'issue d'une désactivation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
14	CONFIRME Cette sortie est active pendant une alarme confirmée.
15	MES COMPL Cette sortie est active pendant 10 secondes à l'issue de l'activation du système.
16	MHS COMPL Cette sortie est active pendant 10 secondes à l'issue de la désactivation du système ou d'une alarme.
17	ALARME Cette sortie est activée lorsque la centrale détecte une alarme.
Dans un système à partitions
18	Sirene de partition A Cette sortie est active lors de la détéction d'une alarme au niveau de la partition A.
19	Sirene de partition A Cette sortie est active lors de la détéction d'une alarme au niveau de la partition B.
20	Sirene de partition A Cette sortie est active lors de la détéction d'une alarme au niveau de la partition C.
21	Sirene de partition A Cette sortie est active lors de la
	détection d'une alarme au niveau de la partition D.
22	Flash de partition A A l'issue de l'activation de la partition A, cette sortie est active pendant 10 seconde.
23	Flash de partition B A l'issue de l'activation de la partition B, cette sortie est active pendant 10 seconde.
24	Flash de partition C A l'issue de l'activation de la partition C, cette sortie est active pendant 10 seconde.
25	Flash de partition D A l'issue de l'activation de la partition D, cette sortie est active pendant 10 seconde.
26	Activ. 1 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
27	Activ. 2 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
28	Activ. 3 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
29	Activ. 4 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).

	Cette sortie est également activée au déclenchement d'une alarme anti-aggression ou au feu.
30	Désactiv.1 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une déactivation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
31	Désactiv.2 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une déactivation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
32	Désactiv.3 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une déactivation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
33	Désactiv.4 cette sortie est activée pour une durée programmable (option 170), à l'issue d'une déactivation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
34	Feu Cette sortie est activée à l'issue d'un déclenchement d'une alarme au feu. Cette sortie continue d'être active jusqu'à déactivation de l'alarme.
35	Aggression Cette sortie est activée à l'issue d'un déclenchement d'une alarme au feu. Cette sortie continue d'être active jusqu'à déactivation de l'alarme.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :√

1. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

082 Sortie relais OP2

Pour modifier le comportement de la sortie relais OP2 sur la platine de la centrale d'alarme :

1. Entrez sur l'objet de commande: 082
2. L'afficheur à cristaux liquides indique : 082: FLASH
3. Sélectionnez l'une des options décrites ci-dessus à l'aide du clavier, puis entrez la fonction en conséquence.

083 Sortie à transistor OP3

Pour modifier le comportement de la sortie à transistor OP3 sur la platine de la centrale d'alarme :

1. Entrez sur l'objet de commande: 083
2. L'afficheur à cristaux liquides indique : 083: MES S1
3. Sélectionnez l'une des options décrites ci-dessus à l'aide du clavier, puis entrez la fonction en conséquence.

085 Sortie antieffraction

Pour modifier le comportement de la sortie à transistor lors d'une alarme antieffraction

1. Entrez sur l'objet de commande: 085
2. L'afficheur à cristaux liquides indique : 085: VOL = MEMO
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	MEMO La sortiecontinue)d'êtreactivejusqu'aréinitialisationutilisateursouprogrammeurde la centrale d'alarme.
01	REARM La sortieestréinitialiséeàexpiration dela duréeede sirènedéfinie.Ellespeutéréactivée lorsd'une nouvellealarme.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande: .
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

086 Temporisation d'entrée supplémentaire

Pour modifier le comportement de la temporisation d'entrée :

1. Entrez sur l'objet de commande: 086
2. L'afficheur à cristaux liquides indique : 086:PREALARM NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON Une alarme externe se déclenché à expiration de la temporisation d'entrée.
1	OUI Une alarme interne se déclenché à expiration de la temporisation. L'utilisateur dispose à créé de 30 secondes supplémentaires pour entrer son code utilisé et désactiver la centrale d'alarme.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN

087 Alarmé d'élement de commande

Pour modifier les propriétés des éléments de commande raccordés . :

1. Entrez sur l'objet de commande: 087
2. L'afficheur à cristaux liquides indique : 087:AGR. CLAV NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON Si la fonction est désactivée, une alarme ne peut pas être émise par l'élement de commande.
1	OUI Lorsque la fonction est activée, une alarme peut être émise par l'élement de commande. Pour déclencher une alarme, pressez les touches : 1 & 3 pour une agression 4 & 6 pour un appel d'urgence Méd. 7 & 9 pour une alarme au feu Pour plus d'informations à ce sujeit, consultez la notice du précédent produit

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande: .
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

089 Confirmation d'alarme

Pour modifier cette propriété :

1. Entrez sur l'objet de commande: 089

2. L'afficheur a cristaux liquides indique : 089:Confirme NON

3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	CONFIRME NON La centrale d'alarme n'a pas eté programmée pour la signalisation d'alarmes confirmées.
1	CONFIRME OUI La centrale d'alarme a été programmée pour la signalisation d'alarmes confirmées.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

090 - 097 Fonction de test, voir 16.6

098 Retablit la configuration d'origine

Pour rétablir la configuration d'origine :

1. Vous doivent vous accorder de la menu de programmation.
2. Entrez sur l'objet de commande: 098
3. L'afficheur à cristaux liquides indique : 098: PROG USINE
4. Entrez sur l'objet de commande : 1
5. Pour rétablir la configuration d'origine, presse la touche:
6. Pour annuler l'opération, pressez : X
7. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

099 Quitter le mode de programmation

Pour quitter le mode de programmation :

1. Entrez sur l'objet de commande: 099
2. L'afficheur à cristaux liquides indique : 099: SORTIE TECH
3. Entrez sur l'objet de commande:
4. L'element de commande affiche : TEST SYSTEME
5. En l'absence d'une defaillance et lorsque les zones ayant la propriété 24 heures, Feu, Aggression ou Technique ouvertes sont fermées, vous quitterz le menu de programmation.
6. En presence d'une defaillance, la centrale d'alarme indique cette dernière. Eliminez la defaillance et repeteze les étapes 1 à 4.

101 Mode d'applen transmetteur

Pour modifier la propriété de mode d'applé transmetteur :

1. Vous doivent vous accorder dans le menu de programmation.
2. Entrez sur l'objet de commande : 101
3. L'afficheur à cristaux liquides indique : 101: TRANS= NON
4. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON La centrale n'utilise pas d'appareil de communication.
1	TRANS=SIMPLE Rapport simple. La centrale signale à un numéro d'appel programme (commande 115) par le biais d'un numéro d'accès (commande 117). La centrale compose le numéro et tente de se connecter au transmetteur (15 tentatives au maximum).
2	TRANS=ALTERN La centrale compose l'un des deux numérios d'appel programmes et tente de se connecter au transmetteur. Si elle n'y arrive pas, elle compose le second numéro d'appel (maximum de 15 tentatives par numéro). A l'issue de l'établissement de la connexion, l'alarme est confirmée et la connexion coupée.
3	DOUBLE Double rapport. comme au point 2, la centrale compose deux numérios d'appel et tente de se connecter aux transmetteurs. Cependant, les deux transmetteurs doivent réussir à confirmer l'alarme (maxi. 15 tentatives jusqu'à la réussite de confirmation des deux transmetteurs).

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :

2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

103 Format de rapport

Pour modifier la propriété de format de rapport :

1. Entrez sur l'objet de commande: 103
2. L'afficheur a cristaux liquides indique : 126:FORMAT=SCAN
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	FF Fast Format
1	CID Contact ID
2	SIA11 Scancom SIA Level I
3	SIA2 Scancom SIA Level 2 (n'envoié ni heure ni date)
4	SIA3 Scancom SIA Level 3
5	XSIA3 Extended Scancom SIA Level 3
6	Hbeep Home « beep »: pas de format particulier. La centrale compose un numéro d'appel et envoie une tonalité(« bip »). Voir la commande 186.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande:
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

105 Appel d'essai

Pour modifier la propriété d'appoint d'essay :

1. Entrez sur l'objet de commande: 105

2. L'afficheur à cristaux liquides indique : 105:JOURHEURE=00

3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	DEACTIVE
A nn	JOUR HEURES Essai quotidien d'appoint de la centrale à heures souhaiée entre 01 et 24 heures.
B nn	MOIS JOUR Essai mensuel d'appoint de la centrale au jour souhaié entre le 1er et le 28 du mois.
C nn	Freq Heur La centrale essais d'appeler toutes les nn heures (par ex. toutes les 12 heures).
D nn	Freq Jour La centrale essais d'appeler tous les nn jours.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande:
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

106 Signalisation de coupure de la ligne

Pour modifier réglage de signalisation de coupure de la ligne :

1. Entrez sur l'objet de commande: 106
2. L'afficheur à cristaux liquides indique : 106:DL=NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON
1	DL=AUDIBLE A l'état désactivé, la centrale inscrit la coupure dans la mémoire d'événements et l'élement de commande émet une brève tonalité par minute. L'entrée du code d'accès permet d'arrêter cette tonalité et

	l'élement de commande affiche la coupure de la ligne. Le système peut être activé malgré cette coupure. A l'état activé, la centrale inscrit la coupure dans la mémoire d'evénements, mais l'élement de commande n'emet pas de tonalité et n'affiche rien. Si une alarme se produit lors d'une coupure de la ligne, toutes les temporisations de sirène sont arrêtées.
2	DL=SILENCE A l'état désactivé, la centrale inscrit la coupure de la ligne dans la mémoire d'evénements et affiche cette coupure sur l'élement de commande. A l'état activé, la centrale inscrit la coupure dans la mémoire d'evénements, mais elle n'indique rien sur l'afficheur. Si une alarme se produit lors d'une coupure de la ligne, toutes les temporisations de sirène sont arrêtées.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande:
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

108 Appel d'essai dynamique

Pour modifier le réglage d'appoint d'essay dynamique :

1. Entrez sur l'objet de commande: 108
2. L'afficheur à cristaux liquides indique : 108:DYNAMIQ NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	DYNAMIQ NON L'essay d'essai dynamique est désactisé.
1	DYNAMIQ OUI La centrale exécute un appel d'essay 24 heures après la dernière communication.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

Pour modifier le réglage Three Way Call :

1. Entrez sur l'objet de commande : 109
2. L'afficheur à cristaux liquides indique : 109:ThreeWaY NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ThreeWayNON Three Way Call est désactivé.
1	ThreeWayOUI Three Way Call est activé.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

110 Mode de téléchargement

Pour modifier le réglage de mode de téléchargement :

1. Entrez sur l'objet de commande : 110
2. L'afficheur a cristaux liquides indique : 110:PC LOCAL
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	PC LOCAL La centrale est programmée par le biais du cable de données raccordé.
1	PC Distant La centrale est programmée par le biais de la ligne téléphonique. La centrale répond à l'expérience d'un PC distant (voir les commandes 112, 113) La commande 114-1 n'a aucune fonction avec cette commande. La centrale met fin à cette commande en l'absence d'un appel du PC dans les 30 minutes.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

112 Sonneries avant réponse - téléchargement

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 112
2. L'afficheur à cristaux liquides indique : 112:SONNER=5
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	SONNER =3 La centrale laisse sonner 3 fois avant de répondre.
1	SONNER =5 La centrale laisse sonner 5 fois avant

	de répondre.
2	SONNER =7 La centrale laïsse sonner 7 fois avant de répondre.
3	SONNER =10 La centrale laïsse sonner 10 fois avant de répondre.
4	SONNER =15 La centrale laïsse sonner 15 fois avant de répondre.
5	SONNER =255 La centrale laïsse sonner 255 fois avant de répondre.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

113 1 Sonnerie - teléchargement

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 113
2. L'afficheur à cristaux liquides indique : 113:1 SONNER NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	1 SONNER NON La centrale ne répond pas lors d'une sonnerie.
1	1 SONNER OUI La centrale interprête une sonnerie comme étant un message du PC distant. 10 à 90 secondes après, le PC distant rappelle et la centrale répond immédiatement à la première sonnerie. (réglez la commande 112 sur un nombre plus élevé que les autres terminaux branchés sur cette ligne)

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :

1. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

114 Mode de rappel

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 114
2. L'afficheur à cristaux liquides indique : 114: C.APPEL NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	C.APPEL NON (L'appeil du PC distant doit être déclenché manuellement – commande 0 mode utiliser.)
1	C.APPEL OUI La centrale répond à l'issue du nombre de sonneries définis. La centrale raccroche et vérifie l'IID et la version logicielle du PC distant. Un instant après, la centrale rappelle le PC (voir la commande 118+119).
2	C.APPEL AUT A l'état désactifé, la centrale répond à l'issue du nombre de sonneries définis (commande 112+113) et accepte immédiatement les commandes de programmation.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

115 Numéro de téléphone 1

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 115

2. L'afficheur à cristaux liquides indique : 115:TEL NO 1

3. Utilisez le clavier pour entrer les chiffres du numero de téléphone. Utilisez la touche A pour entrer une pause de 4 secondes (visualisée sous forme de virgule).

4. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
5. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

116 Numéro de téléphone 2

Voir la commande 115.

117 N° de client

Au cas de « format SIA», les alarmes ne peuvent etre transmises qu'au nombres de client a 6 chiffres. Un numero de client a 4 chiffres 1234 doit etre introduit au systeme comme suivant:001234.

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 117
2. L'afficheur à cristaux liquides indique : 117:CLIENT NO
3. Entrez les chiffres du numero client de la partition A à l'aide du clavier. Les touches C et D permettent de déplacer le curseur vers la droite et vers la gauche.
4. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
5. Repétez l'étépe 3 pour les autres partitions.
6. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

Certains pays européens utilisent des caractères alphabétiques dans le numéro client. La centrale accepte les caractères alphabétiques B, C, D, E et F. Pour saisir des caractères alphabétiques, utilisez le clavier comme lors de l'entrée de nombres de zones.

118 N° de téléphone distant 1

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 118
2. L'afficheur a cristaux liquides indique : 118:TL TEL NO 1
3. Utilisez le clavier pour entrer les chiffres du numero de téléphone. Utilisez la touche A pour entrer une pause de 4 secondes (visualisée sous forme de virgule).
4. Valdez votre entree. Pressez a cet effet sur I'elément de commande :
5. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

119 N° de téléphone distant 2

Voir la commande 118.

120 N° de téléphone distant 3

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 120
2. L'afficheur à cristaux liquides indique : 120:DL No 3 =NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et presssez :

0	DL No 3 =NON La centrale n'accepte aucun numero de téléphone distant.
1	120:DL No 3= OUI La centrale accepte des numérios d'applé qu'enques de PC distants. Le PC distant communique son numero à la centrale et celle-ci utilise ce numéro pour le rappel.

1. Validez votre entrée. Pressez à cet effet sur l'élément de commande :

2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

123 Retour de rapport

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 123
2. L'afficheur à cristaux liquides indique : 123:RETOUR NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RETOUR NON La centrale ne communique:aucun retour.
1	RETOUR OUI La centrale communique les retours. (fonction possible uniquement en format Scancom Fast Format)

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

124 Inversion Open/Close

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 124
2. L'afficheur a cristaux liquides indique : 124: INV M/A NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	INV M/A NON Pas d'inversion Open/Close
1	INV M/A OUI La fonction inverse les commandes Open/Close du format « Scancom Fast Format » .

1. Validez votre entrée. Presse à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

125 Aucun signal « fermé »

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 125
2. L'afficheur a cristaux liquides indique : 125: ISOL >1 NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ISOL > 1 NON
1	ISOL > 1 OUI La centrale ne transmet pas de signal « fermé », en présence de plusieurs zones verrouillées. (fonction possible uniquement en format Scancom Fast Format)

1. Validatez votre entree.Pressez a cet effet sur I'elément de commande:
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

126 Définir la langue

Pour définiir la langue d'affichage de l'objet de commande :

1. Entrez sur l'objet de commande: 126
2. L'afficheur a cristaux liquides indique: 126:LANG= FRANCAI
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	ANGL.
01	ITAL.
02	ESP.

03	PORT.
04	HOLL.
05	FRAN.
06	ALL.
07	NORV.
08	SUED.
09	DAN.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

128 Alarme externe

L'extension radio permet de surveiller tous les détecteurs radio. En l'absence de communication d'une zone radio avec l'extension radio pendant plus de 2 heures, cette dernière signale une erreur de surveillance. La fonction d'alarme externe décrit la réaction de la centrale à cette erreur. Pour modifier la configuration :

1. Entrez sur l'objet de commande: 128
2. L'afficheur a cristaux liquides indique : 128:AL TOTALE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AL TOTALE Sirènes + et appel de transmetteur
1	AL LOCALE Interne, externe + tonalité d'élement de commande
2	CLAVIER SEUL / Seul l'élement de commande émet une tonalité
3	TRANS.SEUL / appel de transmetteur, pas de sirène
4	INHIBE MES / tonalité d'élement de commande, impossible d'activer la centrale jusqu'à réaction du détecteur défectueux

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

129 Désactivation externe

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 129
2. L'afficheur à cristaux liquides indique : 129: MESEXT NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et presssez :

0	MES EXT NON L'utilisateur doit d'abord pénétrer dans la zone d'entrée et ainsi déclencher la temporisation d'entrée, pour ensuite pouvoir la désactiver à l'aide de la télécommande.
1	MES EXT OUI L'utilisateur peut désactiver la centrale sans pénétrer dans la zone d'entrée.

1. Validez votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

131 Mode de rapport SIA

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 131
2. L'afficheur à cristaux liquides indique : 131: MODE : BASIC
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	MODE : BASIC Description, voir en annexe
1	MODE = SOMMAIR Description, voir en annexe

2	MODE = INTERME Description, voir en annexe
3	MODE = TOTAL Description, voir en annexe

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

132 Envoyer un sabotage en tant qu'effraction

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 132
2. L'afficheur a cristaux liquides indique : 132: AP = AL NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AP = AL NON La centrale envoie tous les messages SIA comme précrit au niveau de la commande 131.
1	AP = AL OUI Lors d'une alarme externe, la centrale envoie un sabotage en tant qu'effraction et Contact ID 130 au lieu de Contact ID 137.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

133 Retour SIA

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 133
2. L'afficheur a cristaux liquides indique : 133:SIA FIN OUI
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	SIA FIN NON La centrale n'envoise pas de message de retour SIA (retours Feu, Aggression, Technique, Sabotage)
1	SIA FIN OUI La centrale envoie des messages de retour SIA.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

143 Retour de rapport CID

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 143
2. L'afficheur à cristaux liquides indique : 143: MODE = BASIC
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	MODE = BASIC Tous les messages ayant des numéross telis que dans la colonne « CID Code », exception faite de ceux munis du caractère # (voir l'annexe « mode de rapport SIA »)
1	MODE = BAS+RET Tous les messages ayant des numéross telis que dans la colonne « CID Code » (voir l'annexe « mode de rapport SIA »)

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

151 Sorties supplémentaires

Le cable fourni ou une platine relais en option permettant d'obtenir huit sorties à transistor supplémentaires. Pour modifier le réglage de la sortie 1 :

1. Entrez sur l'objet de commande: 151
2. L'afficheur à cristaux liquides indique : 151:FEU
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	NON UTIL / Non utilisé
01	FEU/ Suite à Feu
02	AG /Suite à Aggression
03	VOL/Suite à Effraction
04	MES/MHS / Activ. / Désactiv.
05	ABANDON / Suite à annulation d'alarme
06	TECHNIQUE / Suite à une alarme technique
11	230 V HS / Panne secteur
12	AP/ Alarme anti-sabotage
13	MHS / Suite à Activ.
14	MES / Suite à Désactiv.
15	ZONE ISO / Zone(s) verrouillée(s)
16	MEDICAL/ Appel d'urgence méd.
17	CLE / Boîte clé
18	ANTI MASQ/ AntiMasq
19	FUMEE / Défector de fumée
20	ACQUIT.TRANS / Comms Acknowledge
21	DEF BATT / Problème de pile
22	ALARME
23	NON UTIL /Alarme de partition 1
24	NON UTIL /Alarmé de partition 2
25	NON UTIL /Alarmé de partition 3
26	NON UTIL /Alarmé de partition 4
30	MES S1/Activ. 1
31	MES S2/Activ. 2
32	MES S3/Activ. 3
33	MES S4/Activ. 4
34	MHS 1 / Désactiv 1
35	MHS 2 / Désactiv 2
36	MHS 3 / Désactiv 3
37	MHS 4 / Désactiv 4

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

152 Sorties supplémentaires

Sortie supplémentaire 2

153 Sorties supplémentaires

Sortie supplémentaire 3

154 Sorties supplémentaires

Sortie supplémentaire 4

155 Sorties supplémentaires

Sortie supplémentaire 5

156 Sorties supplémentaires

Sortie supplémentaire 6

157 Sorties supplémentaires

Sortie supplémentaire 7

158 Sorties supplémentaires

Sortie supplémentaire 8

159 Inverser les sorties supplémentaires

Une inversion des sorties à transistor supplémentaires pour des applications différentes est possible. En mode

inversé, la tension de +12V est appliquée à l'etat actif, par ex.: pour la commande d'un signal visuel.

1. Entrez sur l'objet de commande : 159
2. L'afficheur à cristaux liquides indique : 159: InvTrans NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	Non La tension de +12V est supprimée pour activer la sortie. A l'état désactivé, la sortie est commandée sur +12V.
01	Oui La tension de +12V est appliquée pour activer la sortie. A l'état désactivé, la sortie est commandée sur 0V.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

160 Durée de confirmation d'alarme

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 160
2. L'afficheur a cristaux liquides indique: 160:Confirm=30
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

000-999

Confir=000-999 Le temporisateur démarre au premier déclenchement d'une alarme. Au déclenchement de la seconde alarme avant expiration de la durée du temporisateur, la centrale transmet une alarme confirmée au transmetteur (commande 89=1)

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :

161 Confirmation de haut-parleur interne

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 161
2. L'afficheur à cristaux liquides indique : 161:Conf Int OFF
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Conf Int OFF Haut-parleur interne actif pour alarme interne non confirmée (commande 89=1)
1	Conf Int ON Haut-parleur interne actif pour alarme interne confirmée (commande 89=1)

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :

162 Confirmation de sirène extérieure

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 162
2. L'afficheur à cristaux liquides indique : 162:Conf Ext OFF
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Conf Ext OFF Sirène externe active pour alarme interne non confirmée (commande 89=1)
1	Conf Ext ON Sirène externe active pour alarme interne confirmée (commande 89=1)

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :

163 Alarme confirmée à l'entrée

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 163
2. L'afficheur a cristaux liquides indique : 163:Conf EntrJam
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Conf EntrJam Pas de confirmation d'alarme
1	Conf Entr1 L'entrée dans une zone doit avoir lieu pour que l'alarme soit confirmée.
2	Conf Entr2 L'entrée dans deux zones doit avoir lieu pour que l'alarme soit confirmée.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :

164 Réinitialisation utiliser à l'issue d'une alarme confirmée

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 164
2. L'afficheur a cristaux liquides indique : 164:Alarm OKU/P
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	Alarm OKU/P L'utilisateur peut procéder à une réinitialisation à l'issue de la première alarme externe. Une réinitialisation à l'issue d'une alarme confirmée nécessite l'entrée du code de programmation.
1	Alarm OKU/U L'utilisateur peut procéder à une réinitialisation à l'issue des deux types d'alarmes.
2	Alarm OKP/P Le code de programmation permet de

proceder à une réinitialisation à l'issue des deux types d'alarmes.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :

170 Prog. des sorties à impulsion (Durée d'activation)

Les sorties programmes en tant que type de sortie Activ. 1-4 sont commandées par impulsions pour une durée prédéfinie, à activation de la centrale et lors d'une alarme au feu et anti-aggression. Définissez d'abord la durée pendant laquelle ces sorties doivent être actives.

1. Entrez sur l'objet de commande: 170
2. L'afficheur à cristaux liquides indique : 170: MES S1 01
3. Utilisez le clavier pour entrer la durée Les valeurs possibles sont comprises entre 01 et 12 secondes ( « Stable : 00 »).
4. Validatee votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 170: MES S2 01
6. Entrez de la même manière la durée d'impulsion 2 au clavier.
7. Continuez jusqu'à avoir entre toutes les durées.
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

171 Prog. des sorties à impulsion (niveau d'activation)

Définissez le moment d'activation des sorties en déterminant le type d'activation/désactivation (A, B, C, D) pour lequel les sorties doivent commuter sur actif.

1. Entrez sur l'objet de commande: 171

2. L'afficheur à cristaux liquides indique : 171: MES S1 abcd

3. Utilisez le clavier pour entrer le niveau d'activation. A = activation complete, B, C et D pour une activation interne B, C ou D.

4. Validez votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 170: Activ 2 ABCD
6. Entrez de la même manière le niveau d'activation 2 au clavier.
7. Continuez jusqu'à avoir entre tous les niveaux.
8. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

172 Prog. des sorties à impulsion (Durée de désaction)

Les sorties programmes en tant que type de sortie
Désactiv. 1-4 sont commandées par impulsions pour une durée prédéfinie, à déactivation de la centrale.
Définissez d'abord la durée pendant laquelle ces sorties doivent être actives.

1. Entrez sur l'objet de commande : 172
2. L'afficheur a cristaux liquides indique : 172: MHS S1 01
3. Utilisez le clavier pour entrer la durée Les valeurs possibles sont comprises entre 01 et 12 secondes (« Stabile : 00 »)
4. Validez votre entree par une pression de la touche:
5. L'afficheur a cristaux liquides indique : 172: MHS S2 01
6. Entrez de la même manière la durée d'impulsion 2 au clavier.
7. Continuez jusqu'à avoir entre toutes les durées.
8. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

173 Prog. des sorties à impulsion (niveau de déactivation)

Définissez le moment d'activation des sorties en déterminant le type d'activation/désactivation (A, B, C, D) pour lequel les sorties doivent commuter sur actif.

1. Entrez sur l'objet de commande: 173
2. L'afficheur à cristaux liquides indique : 173: MHS S1 abcd
3. Utilisez le clavier pour entrer le niveau d'activation. A = activation complete, B, C et D pour une activation interne B, C ou D.
4. Validez votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 173: MHS S2 abcd
6. Entrez de la même manière le niveau d'activation 2 au clavier.
7. Continuez jusqu'à avoir entre tous les niveaux.
8. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

174 Prog. des sorties à impulsion (option Feu)

Définissez si les sorties doivent être également activées lors d'une alarme au feu, en mettant l'option Feu sur ON. Attention: Seules les sorties s'activant à la désactivation de la centrale peuvent être activées en complément lors d'une alarme au feu.

1. Entrez sur l'objet de commande: 174
2. L'afficheur à cristaux liquides indique : 174: FEU 1 OUI
3. Utilisez le clavier pour déterminer 00=OFF 01=ON
4. Validatee votre entree par une pression de la touche:

5. L'afficheur à cristaux liquides indique : 174: FEU 2 OUI

6. Entrez de la même manière l'option Feu 2 au clavier.

7. Continuez jusqu'à avoir entre toutes les sorties.
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

175 Prog. des sorties à impulsion (option Aggression)

Définissez si les sorties doivent être également activées en complément lors d'une alarme anti-aggression, en mettant l'option Aggression sur ON. Attention : seules les sorties s'activant à la désactivation de la centrale peuvent être activées en complément lors d'une alarme anti-aggression.

1. Entrez sur l'objet de commande : 175
2. L'afficheur à cristaux liquides indique : 175: AG 1 OUI
3. Utilisez le clavier pour déterminer 00=NON 01=OUI
4. Validez votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 175: AG 2 NON
6. Entrez de la même manière l'option Feu 2 au clavier.
7. Continuez jusqu'à avoir entre toutes les sorties.
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

181 Code de garde

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 181
2. L'afficheur à cristaux liquides indique : 181:CodeGarde NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	CodeGarde NON Aucun code de garde n'est utilisé.
1	CodeGarde OUI Le code de garde permet à un utilisateur de désactiver la centrale à l'issue d'une alarme. Le système inscrit une entrée dans la mémoire d'événements.

1. Validez votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

182 Durée définie pour la dernière sortie

Cette durée définie une temporisation de détction d'alarme par les détecteurs au niveau de la zone de sortie. Pendant ce-delai, les sirènes sont désactivées et la centrale ignore l'alarme.

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 182
2. L'afficheur à cristaux liquides indique : 182: MES Sup 07
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

07-12 MES Sup 07-12

1. Validez votre entree.Presse a cet effet sur I'elément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

183 Modifier la ligne affichée

Cette durée définie une temporisation de détction d'alarme par les détecteurs au niveau de la zone de sortie. Pendant ce-delai, les sirènes sont désactivées et la centrale ignore l'alarme.

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 183
2. L'afficheur a cristaux liquides indique: 183: 9752

3.Modifiez la ligne affichee a I'aide du clavier. Utilisez le clavier comme dans le cadre de l'attribution de noms de zones.
4. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
5. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

184 Emetteur de signal au feu

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 184
2. L'afficheur à cristaux liquides indique : 184:ImpulsFeu NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ImpulsFeu NON Alarme au feu normale par une double tonalité
1	ImpulsFeu OUI Envoi d'un signal à impulsions aux sorties mises en circuit en tant que « Sirène » (81-83=00)

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

185 Réinitialisation automatique de l'interrupteur à clé amovible

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 185
2. L'afficheur à cristaux liquides indique : 185:IntCléRetAutoOFF
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	IntCléRetAutoNON L'utilisateur doit réinitialiser automatiquement les zones déclenchées.
1	IntAutoRetOUI Le code de garde permet à un utiliser de déspectiver la centrale à l'issue d'une alarme. Le système inscrit une entrée dans la mémoire d'événements.

1. Validez votre entree.Presse a cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

186 Nombre de sonneries « Home beep »

Pour modifier la configuration :

1. Entrez sur l'objet de commande : 186
2. L'afficheur à cristaux liquides indique : 186:HB calls 02
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

01-15

HB calls 01-15Nombre de sonneries lorsque le type de rapport « Home beep »(commande 103=6) a été configuré.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :√
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

191 Fast format de canal 1

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 191
2. L'afficheur à cristaux liquides indique : 191:Feu
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	NON UTIL / Non utilisé
01	FEU/ Suite à Feu
02	AG /Suite à Aggression
03	VOL/Suite à Effraction
04	MES/MHS/ Suite à Activ./Désactiv.
05	ABANDON / Suite à annulation d'alarme
06	TECHNIQUE / Suite à une alarme technique
11	230 V HS / Panne secteur
12	AP/ Alarme anti-sabotage
13	MHS / Suite à Activ.
14	MES / Suite à Désactiv.
15	ZONE ISO / Zone(s) verrouillée(s)
16	MEDICAL/ Appel d'urgence méd.
17	CLE / Boîte clé
18	ANTI MASQ/ AntiMasq
19	FUMEE / Détecteur de fumée
20	Comms Acknowledge
21	DEF . BATT / Probleme de pile
22	ALARME / Système d'alarme
Dans un système à partitions
23	NON UTIL /Alarme de partition 1
24	NON UTIL /Alarme de partition 2
25	NON UTIL / Alarme de partition 3
26	NON UTIL / Alarme de partition 4
30	MES S1 / Impulsion d'activ. 1
31	MES S2 / Impulsion d'activ. 2
32	MES S3 / Impulsion d'activ. 3

33	MES S4 / Impulsion d'activ. 4
34	MES S1 / Désactiv. 1
35	MES S2 / Désactiv. 2
36	MES S3 / Desactiv. 3
37	MES S4 / Désactiv. 4

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande :
2. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

192 Fast format de canal 2

Voir la commande 191.

Valeur par défaut : Suite à Aggression

193 Fast format de canal 3

Voir la commande 191.

Valeur par défaut: Suite à Effraction

194 Fast format de canal 4

Voir la commande 191.

Valeur par défaut: Suite à Activ./Désactiv.

195 Fast format de canal 5

Voir la commande 191.

Valeur par défaut : Zone verrouillée

196 Fast format de canal 6

Voir la commande 191.

Valeur par défaut : Suite à annulation d'alarme

197 Fast format de canal 7

Voir la commande 191.

Valeur par défaut: Suite à Aggression

198 Fast format de canal 8

Voir la commande 191.

Valeur par défaut: Suite à une alarmé technique

201 Prog. la temporisation d'entrée 1

Définissez la temporisation d'entrée 1 en secondes. Pour ce faire, procédez comme suit :

1. Entrez sur l'objet de commande : 201
2. L'afficheur à cristaux liquides indique : 201: ENTREE. 1=45
3. Utilisez le clavier pour entrer la temporisation d'entrée.
4. Validate l'entrée par une pression de la touche :
5. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

202 Prog. la temporisation d'entrée 2

Définissez la temporisation d'entrée 2 en secondes. Pour ce faire, procédez comme suit:

1. Entrez sur l'objet de commande: 202
2. L'afficheur à cristaux liquides indique : 202: ENTREE 2=45
3. Utilisez le clavier pour entrer la temporisation d'entrée.
4. Validate l'entrée par une pression de la touche :
5. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

203/204 Prog. la temporisation d'entrée 3/4

Définissez la temporisation d'entrée 3/4 en secondes. Pour ce faire, procédez comme suit :

1. Entrez sur l'objet de commande: 203/204
2. L'afficheur à cristaux liquides indique : 203/204: EINTREE. 3/4=45
3. Utilisez le clavier pour entrer la temporisation d'entrée.

4. Validate l'entrée par une pression de la touche :

5. L'élement de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

16.4 Programmation de partition

Pour avoir un système partitionné, veuillez utiliser s.v.p les options de partition suivantes :

1. utiliser les options 01-16 et X17-X32 du menu de programmation pour assigner chaque zone à une partition.

2. chaque zone appartient à la partition A (programmation usine /initiale)

3. appuyer sur la touche A pour assigner des zones à la partition A. utiliser les touches B, C et D pour assigner des zones aux partitions B,C,D.

4. utiliser l'option 32 du menu pour assigner l'objet de commande aux partitions. (Programmation usine / initiale, tous les éléments de commande sont assignés à toutes les Partitions).

5. Programmation des modules de sortie. Comportement d'alarme et Durée de sortie :

Partition	A	B		C
Mode de sortie	Opt. 39	Opt. 62	Opt. 72	Opt. 76
Comportement de sortie	Opt. 47	Opt. 63	Opt. 73	Opt. 77
Durée de sortie	Opt. 44	Opt. 65	Opt. 75	Opt. 79

1. les sirenes de sortie peuvent etre assignees a chaque partition par le biais des options 81-84.

2. L'option 18 assign la sortie à la partition A.

3. L'option 19 assign la sortie à la partition B.

4. L'option 20 assign la sortie à la partition C.

5. L'option 21 assigne la sortie à la partition D.

6. S'assurer que l'utilisateur principal soit informé sur la façon d'assigner les codes individuels d'utilisateurs aux partitions.

Changements d'options pour les systèmes partitionnés

Pour les systèmes partitionnés quelques options ont de nouvelles fonctions et d'autres ne peuvent plus etre utilisées.Let tableau suivant résumes ces changements :

Option Système partitionné Système non partitioné
01-40 Programmation des zones A - D = Partitions	A - D = Secteur
28 faire disparaître l'affichage de statut Partition active Secteur active
32 Elément de commande Assigner l'élement decommande à la partition	Pas de fonction
39 Secteur/Partition A Mode de sortie	Option 3 et 4 possible	Option 3 est interrupteur à clé amovibleOption 4 n'est pas possible
47 Partition A, announce d'alarme	Fonction possible Pas defonction
60 Comportement de zone/Interne B (dernièresorting)	Pas de fonction	Fonction possible
61 Comportement de zone/ Interne B(zone d'entrée)	Pas de fonction	Fonction possible
62 mode de sortie / Interne B	Options est changée
63 Comportement de zone / Interne B	Options est changée
70 Comportement de zone / Interne C (dernièresorting)	Pas de fonction	Fonction possible
71 Comportement de zone / Interne C (zoned'entrée)	Pas de fonction	Fonction possible
72 mode de sortie /Interne C	Options est changée
73 mode de sortie /Interne C	Options est changée
76 mode de sortie /Interne D	Options est changée

77 Comportement d'alarme/ Interne D Options est changée
81, 82, 83, 84 Sortie 18-21= Sirenne Partition

16.5 Exemple d'un système partitionné

L'exemple suivant montre un Bâtiment avec un secteur d'entrée et deux surfaces de bureaux. Les deux surfaces de bureaux sont occupées par deux sociétés différentes. Le secteur d'entrée est utilisé par les deux sociétés.

A l'aide d'un système partitionné, deux centrales séparées peuvent être simulées par une seule central d'alarme.

FR

Detecteur 1 - Entree/Sortie A + B

Detecteur 2-Entree suivante A+B

Detecteur 3 - Alarme normale A

Detecteur 4 - Alarme normale B

Detecteur 5 - Alarme normale A

Detecteur 6 - Alarme normale B

Detecteur 7 - Alarme normale A

Detecteur 8 - Alarme normale B

Quand l'utilisateur de la Partition A quitte le bureau, il donne son code à quatre chiffres (1234) à l'objet de commande. Les détecteurs définis dans sa partition seront automatiquement activés.

Les détecteurs 1 et 2 seront uniquement activés après que le 2. utiliser donne sont code (code utilisé 5678) à l'élement de commande.

16.6 Fonction de test

090 Mémoire d'événements

La centrale enregistre les 250 événements les plus récents. Chaque événement est méorisé accompagné de la date et de l'heure. La mémoire d'événements peut être visualisée par le biais du menu de programmation.

1. Entrez sur l'objet de commande: 090
2. L'afficheur à cristaux liquides affiche les événements en commencerant par les plus récents.
3. Pour naviguer dans la mémoire des événements : utilisez la touche 1 pour faire défiler vers l'avant ou la touche 3 pour faire défiler vers l'arrière.
4. Pressez la touche pour passer de l'évenement à la date/l'heure.
5. Pressez la touche pour quitter la mémoire des événements.
6. La mémoire des événements ne peut être effacée ni à l'aide du code utilisé ni à l'aide du code de programmation.

Les entres de la mémoire d'événements et leur signification :

Entrée	Signification
DEFAULT 230V	Panne d'alimentation 230 V c.a.
RETOUR 230V	Rétablissement de l'alimentation 230 V c.a.
ABANDON AL	Annulation manuelle d'alarme par l'utilisateur
DEFAULT 12V P	panne d'alimentation 12 V c.c. ou fusible AUX défectueux
RETOUR Rétablissement de l'alimentation 12 V c.c.
DEF.CHECKS UM	Erreur détectée dans la mémoire de la centrale d'alarme
CHARGE BATT HS	Panne d'alimentation de la pile ou fusible de pile défectueux
BATTERIE OK	Rétablissement de l'alimentation de la

	pile
Effr. zone nn La zone a déclenché une alarme antieffraction.
Effr. zone nn OK	Zone nn OK
CHARGE DEFAULT	Configuration d'origine rétablie
EEPROM HS Erreur mémoire dans la centrale d'alarme
FEU Z==ALARME	La zone nn a déclenché une alarme au feu.
FEU Z==ALARME	Zone nn réinitialisée
RAZ FEU Alarme au feu réinitialisée
C== FAUX CODE	L'utilisateur a tenté trop souvent d'entrez son code sur l'élement de commande.
C== ABSENT Elément de commande nn en panne
C== RETOUR Elément de commande nn de nouveau raccordé
C== AP Alarme anti-sabotage déclenchée par l'élement de commande nn
C== RETOUR Alarme anti-sabotage de l'élement de commande nn réinitialisée
FE C==ALARME	Alarme au feu déclenchée au niveau de l'élement de commande nn
MD C= ALARME	Appel d'urgence Méd. déclenché au niveau de l'élement de commande nn
MES CLE Centrale d'alarme activée par le biais de l'interrupteur à clé amovible de la zone nn
Entrée	Signification
MHS CLE Centrale d'alarme désactivée par le biais de l'interrupteur à clé amovible de la zone nn
BTE CLE FER Z==	Fermeture de la zone nn ayant la propriété Boîte clé
BTE CLE OUV Z==	Ouverture de la zone nn ayant la propriété Boîte clé
AP SYSTEME	Contact de couvercle de la centrale déclenché
FIN AP SYSTEME	Contact de couvercle de la centrale de nouveau fermé

BATT ABSENTE	Coupure d'alimentation par pile (câble débranché)
RETOUR BATT	Alimentation par pile rétable (câble branché)
AG C==ALARME	Alarme anti-aggression déclenchée par l'objet de commande nn
AG Z=ALARME	Alarme anti-aggression déclenchée par la zone nn
AG Z=FIN Alarme anti-aggression de la zone nn réinitialisée
Echec activ. zone nn.	Impossible d'activer la centrale d'alarme, car la zone nn était déclenchée.
FEU Z= ALARME.	La zone nn a déclenché une alarme au feu.
FEU Z= ALARME OK	Alarme au feu de zone nn réinitialisée
PanneTest déetect.Zone nn	Echec du test de détecteur de la zone nn
FIN AP HP Alarme anti-sabotage de sirène réinitialisée
AP HP Alarme anti-sabotage de sirène déclenchée
SYSTEME REARME	Système réactivé automatiquement
INITIALISATION	Système alimenté et démarré
AP Z=ALarme anti-sabotage déclenchée par la zone nn
RETOUR Z=ALARME	Alarme anti-sabotage de zone nn réinitialisée
Tech Z=ALARME	Alarme technique déclenchée par la zone nn
Tech Z=FIN Alarme technique de zone nn réinitialisée
LIGNE TEL HS	Erreur de transmission
LIGNE TEL OK	Erreur de transmission éliminée
UTIL-.nn CHANGE.	Code utilisateur de l'utiliseur nn changé par l'utiliseur nn
UTIL-.nn EFFACE	Code utilisateur de l'utiliseur nn effacé par l'utiliseur nn
UTI-nn HORS SITE	L'utiliseur nn a quitté le menu de programmation.

UTI- nn SUR SITE	L'utilisateur nn est passé au menu de programmation.
U--RAZ SYSTEME .	Centrale d'alarme réinitialisée par l'utilisateur nn
U- -N# MES Centrale d'alarme (secteur #) activée par l'utilisateur nn
U- -N#MHS Centrale d'alarme (secteur #) désactivée par l'utilisateur nn
UTIL-- DATE/HEURE	Heure et date modifiées par l'utilisateur nn
U -- Z =>ISOLEE	Zone nn exclue de la surveillance par l'utilisateur nn
U- -Z=>NON - ISOL	Zone nn réintégrée à la surveillance par l'utilisateur nn
GLOBAL TAMPER	Uniquement en cas de propriété de zone NC+Sabo : Ligne anti-sabotage (COM A/T) déclenchée
GLOBAL T.RESTORE	Ligne anti-sabotage (COM A/T) réinitialisée

091 Tester la sortie 1

La centrale active la sortie 1 de la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous couver dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande: 091
2. Pour arrêter le test, pressez la touche :

092 Tester la sortie 2

La centrale active la sortie 2 de la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous partager dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande: 092
2. Pour arrêter le test, pressez la touche :

093 Tester la sortie 3

La centrale active la sortie 3 de la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous couver dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande: 093
2. Pour arrêter le test, pressez la touche :

094 Tester la sortie haut-parleur

La centrale active la sortie du haut-parleur en option sur la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous couver dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande : 094
2. Pour arrêter le test, pressez la touche :

095 Tester le numero d'element de commande

La centrale active le ronflueur des éléments de commande jusqu'à arrêt manuel de celui-ci. Vous doivent vous couver dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande: 095
2. Pour arrêter le test, presssez la touche :

097 Exécuter un essai de fonctionnement

A l'issue de l'activation de l'essaye de fonctionnement, toutes les zones de la centrale d'alarme peuvent etre déclenchées, afin de vérifier quelles fonctionnement. Activez l'essaye de fonctionnement et déclenchez toutes les zones I'une après I'autre. Testez également le contact antisabotage.Procedez comme suit:

1. Entrez sur l'objet de commande: 097
2. L'afficheur à cristaux liquides indique : 097: TEST
3. Déclenchez une zone. Le ronfleur de l'objet de commande émet une double tonalité. En complément, l'afficheur à cristaux liquides indique : A:ZONE nn
4. Si vous avez déclenché une alarme antisabotage, l'afficheur à cristaux liquides de l'objet de commande indique : S:ZONE nn
5. Pour arreter l'essay de fonctionnement, presse la touche: .

199 Mesurer la résistance

La centrale est capable de mesurer et d'afficher la résistance des diverses zones. Ceci permet de déterminerrapidement l'utilisation incorrecte d'une résistance.Procedez comme suit :

1. Entrez sur l'objet de commande : 199
2. L'afficheur à cristaux liquides visualise les valeurs.
3. Pour passer d'une zone à l'autre, utilisez les chiffres 1 et 3.

Signification de l'affichage

Entrée Signification
NO	Aucune résistance utilisée, zone ouverte
2K1	Résistance de 2,2 kiloohms utilisée
4K7	Résistance de 4,7 kiloohms utilisée
... Valeur correspondante en kiloohms

991 Version logicielle / Verification de module de zone

Cette fonction permet à l'aide du code de programmation, d'obtenir la version logicielle de la centrale et de vérifier si la centrale est à partitions.

1. Entrez sur l'objet de commande : 991
2. L'afficheur à cristaux liquide indique la version logicielle et la dette p significant « système à partitions »
3. Pressez ensuite la touche ✓ pour vérifier les modules d'extension raccordés (3 maxi.).

Une nouvelle pression de la touche Permet de quitter le menu de programmation.

099 pour quitter le menu de programmation :

1. Entrez sur l'objet de commande: 099
2. Pour quitter le menu, presse la touche:
3. L'element de commande confirme votre entree par une tonalite « biliip » et affiche de nouveau l'heure et la date.

16.7 Mode de rapport SIA

MODE = De base
Événement	Code SIA	Code CID (1)
ALARM CONFIRM BV 139
BURG	BA	130
BURG RESTORE BR 130‡
DURESS	HA	121
EXIT TIMEOUT EA -
EXPANDER TAMPER TA 137
EXPANDER TAMPER RESTORE	TR	137‡
FIRE	FA	110
FIRE RESTORE FR 110‡
FORBI INTERFACE TAMPER	TA	137
FORBI INTERFACE TAMPER RESTORE	TR	137‡
FORBI LOOP TAMPER	TA	137
FORBI LOOP TAMPER RESTORE	TR	137‡
FORBI TAMPER	TA	137
FORBI TAMPER RESTORE	TR	137‡
GLOBAL TAMPER	TA	137
GLOBAL TAMPER RESTORE	TR	137‡
KEYBOX OPEN	BA	150
KEYBOX CLOSED	BR	150‡
KEYPAD MEDICAL	MA	100
KEYPAD FIRE	FC	110
KEYPAD PA	HA	120
LID TAMPER	TA	137
LID TAMPER RESTORE	TR	137‡
MAN TRIGGER TEST REPORT	RX	601
PANIC	PA	120
PANIC RESTORE	PR	120‡
PERIODIC TEST REPORT	RP	602
SENSOR TAMPER	TA	137
SENSOR TAMPER RESTORE	TR	137‡
SMOKE DETECTOR	FA	111
SMOKE DETECTOR RESTORE	FR	111‡
BELL TAMPER	TA	137
BELL TAMPER RESTORE	TR	137‡
SUPERVISION FAIL	BZ	381
TA (Technical Alarm)	UA	150
TA RESTORE	UR	150‡
TAMPER KEYPAD	TA	137
TAMPER KEYPAD RESTORE	TR	-
TELCO1 FAULT	LT	351
TELCO2 FAULT RESTORE LR -
ZONE OMIT BB 573

MODE = Récapitulatif
Événement	Code SIA	Code CID
AC LOST AT 301
AC RESTORE AR 301‡
ALARM ABORT BC 406
ANTI MASK ZONE OPEN (2)	BT	380
ANTI MASK ZONE TAMPER (2)	BT	380
ANTI MASK ZONE RESTORED (2)	BJ	380
AUX TROUBLE丫P -
AUX RESTORED丫Q -
BATT MISSING	YM	311
BATT RESTORED	YR	311‡
LOW BATT	YT	311
LOW BATT RESTORE	YR	311‡
PARTITION RESET	OR	305
RESET	OR	305

MODE = Intermédiaire
Evénement	Code SIA	Code CID
ARM	CL	401
DISARM	OP	401
KEYSWITCH DISARM	OS	409
KEYSWITCH ARM	CS	409

MODE = Total
Événement	Code SIA	Code CID
DOWNLOAD SUCCESS	RS	412
EXPANDER MISSING	TA	137
EXPANDER MISSING RESTORE	TR	137‡
FORBI MISSING	TA	137
FORBI MISSING RESTORE	TR	137‡
JAMMING	XQ	380
PASSWORD DEFAULTS LOADED	RH	-
PROG MODE START	LB	627
PROG MODE END	LS	628
TAMPER USER CODE	JA	461
TD (Time and Day) RESET	JT	625
TX BATTERY TROUBLE	XT	384
USER CODE CHANGED	JV	-
USER CODE DELETED	JX	-

(1) Si la commande 143 = 1 est mise, le système envoie tous les codes CID. Si la commande 143 = 0 est mise, le système n'envoie aucune des commandes munies du caractere .
(2) La centrale enregistre un événement «Anti-masq» en tant que type «Anti-masq» inférieur à la réalité.

17 Fiche technique

Alimentation

Alimentation	externe	:	230V	AC +/-10 % (température ambiente 20°)
Consommation	externe	:	1,0	A maxi.

Alimentation interne : 19 V c.a. +/−10 %

Alimentation électrique interne : 2,0 A maxi.

Consommation microprocesseur : 150 mA maxi.

Consommation d'élément de commande : 35 mA maxi.

Alimentation de secours : Batterie plomb 12 V c.c., 7,0 Ah

Sorties

Sorties à transistor: 12 V c.c., 0,5 A maxi., à mise en circuit négative

Haut-parleur:Haut-parleur de 2× 16 ohms parallele

AUX : 12 V c.c., 0,5 A maxi.

Sortiesrelais 12 V c.c., 1 A m

Encore sorties à transistor : 12VDC, 0.05A max.

Entrées

TR ： entree anti-sabotage de la siren

Dérangement téléphonique: +12 V DC en présence de dérangement

Fusibles

F1-12V AUX: 230V,1A/flink

F2 - Batterie : 230 V, 2 A/flink

Specifications

Dimensions : 390mm x 310mm x 95mm (H

P 0 i d s 5 k

Heure interne: +/- 10 min/an, réglée sur la fréquence secteur

Environnement: -10°C à +55°C, maxi. 96% d'humidité

18 Dépannage

La centrale ne réagit pas, malgréapplication de la tension secteur ou de lapile	Vérifiéz, le cas échéant les branchements de l'alimentation secteur, de la pile et des troisfusibles à courant faible. Remplacez, le cas échéant, ces fusions par des fusions du même type.
L'afficheur signale une ou plusieurszones ouvertes (bien que les contactsd'alarmesemblent être au repos) et uneactivation de la centrale d'alarme n'estpas possible ou une tonalité continue detemporisation ne peut pas être obtenue.	Débranchez d'abord tous les raccordements de la zone d'alarme concernée et remplacez-les par un strap entre CCT. Si le système indique maintainant que cette zone est fermée,les cables/contacts d'alarme raccordés sont à l'origine du problème. Vérifiéz-les à l'aide d'un contrôleur de continuité. Il se peut qu'il y ait un court-circuit entre la zone d'alarme etla zone anti-sabotage ou le 0 V.
La centrale d'alarme signale en permanence une alarme anti-sabotage.	Vérifiéz les contacts anti-sabotage de la centrale et des éléments de commande. Leslames de ces contacts doivent être enfoncées complètement. Vérifiéz les contacts anti-sabotage raccordés à l'aide du contrôleur de continuité et assurez-vous de l'absence d'uncourt-circuit. Veillez à ce que la zone anti-sabotage de la sirène soit également terminéepar du 0 V.
Le déclenchement d'un détector neprovoque pas d'alarme.	Si vous avez raccordé plus d'un détector sur une ligne d'alarme, vérifie que tous lescontacts NC soient branchés en série et pas en parallelle. Débranchez simultanément tousles détecteurs raccordés. Assurez-vous d'avoir retiré le strap disponible à la sortie d'usinedes diverses zones. La programmation de la zone d'alarme est-elle correcte ?
L'alarme externe ne démarre pas.	Vérifiéz, à l'aide d'un multimètre, la sortie à transistor à laquelle la sirène a été raccordée,afin de contrôler le bon fonctionnement de la centrale. Raccordez ensuite directement la sirène à la pile et vérifie son fonctionnement.
Une alarme anti-sabotage ne se déclenché pas, bien qu'un contact anti-sabotage soit ouvert au niveau d'un émetteur d'alarme.	Vérifiéz, que tous les contacts anti-sabotage soient branchés en série. Sils sont branchésen parallèle, le déclenchement d'une alarme anti-sabotage nécessite l'ouverture préalablede tous les contacts. Il se peut qu'il y ait un court-circuit au niveau du cylblage.
Les détecteurs déclenchent de faussesalarmes.	Vérifiéz que les détecteurs aient été montés et réglics conformément aux instructions du constructeur. Dans le cadre de détecteurs de mouvement, veillez surtout à ce que ceux-cisoient toujours montés orientés vers l'espace à surveiller et pas vers une source dechaleur. Dans le cadre de contacts à ouverture, veillez à ce que l'écart de commutationentre le contact à lames souples et l'aimant n'ait pas trop de mouvement. Vérifiézégaillement le cylblage. Veillez en particulier à ce que les joints de brasage et des bornes deraccordement soient corrects. La pose de cables à proximité de lignes 230 V/400 V peutégallement être à l'origine d'anomalies de fonctionnement.
Oubli des codes de programmation etutilisateur.	Débranchez la centrale d'alarme de la prise secteur et de l'alimentation de secours. Court-circuitez le strap « NVM RST » au-dessous du bloc de raccordement des sorties àtransistor supplémentaires et, tout en continuant de court-circuiter le pont, rebranchezd'abord l'alimentation de secours, puis l'alimentation secteur. Il se peut que tous les codeset les clés à tag aient été supprimés. Le code utilisateur 1 (code principal) est de nouveau1234, le code de programmation est 7890. La programmation est conservée, si ce n'est la date et l'heure.
Youss pensez qu'une fonction de lacentrale ne fonctionne pas normalement.	Rétablissez la configuration d'origine (option 98 du menu de programmation) et vérifie denouveau la fonction concernée. La plupart du temps, le cylblage externe est à l'origine de l'erreur.

19 Index

FR

1 Sonnerie - teléchargement 79
Affichage d'etat. 52
Aggression silencieuse. 53
Alarme anti-sabotage 59
Alarme confirmée à l'entrée 86
Alarme d'elément de commande 75
Alarme externe 82
Alarme interne 52
Alarmé lors d'un éché c d'activation. 52
Annulation d'alarme 56
Appel d'essai 77
Appel d'essai dynamique 78
Aucun signal « fermé » 82
Autoactivation système 57
Code de garde 88
Comportement d'alarme dans le cadre d'activation interne (B) 64
Comportement d'alarme lors d'une activation interne (D) 70
Comportement d'E/S lors d'une activation interne (C) 66
Comportement d'Entrée Suite lors d'une activation interne (B). 63
Comportement d'Entrée Suite lors d'une activation interne (C). 67
Comportement d'Entrée/Sortie lors d'une activation interne (B). 63
Comportement de mode de sortie dans le cadre d'activation interne (B). 64
Comportement de mode de sortie lors d'une activation interne (C). 67
Comportement de mode de sortie lors d'une activation interne (D). 69
Configuration de zone 48
Configuration du pays. 48
Confirmation d'alarme. 75
Confirmation de haut-parleur interne. 86

Confirmation de sirène extérieure. 86
Date et heures 60
Définir la langue 82
Désactivation externe. 83
Durée de confirmation d'alarme 85
Durée de sirène 58
Durée définie pour la première sortie......89
Eléments de commande et partitions.54
Emetteur de signal au feu. 89
Envoyer un sabotage en tant qu'effraction.83
Fast format de canal 91
Forbikobler 65
Forbikobler, carillon. 71
Format de rapport 77
Inverser les sorties supplémentaires......85
Inversion Open/Close 81
Longueur de code d'accès. 62
Memoire d'evénements 95
Mesurer la résistance 97
Mode d'applen transmetteur 76
Mode derappel. 80
Mode de rapport SIA. 83
Mode de sortie d'activation complète (A) ...57
Mode de téléchargement. 79
Modification de la terminaison de zone ....51
Modification du code de programmation....50
Modification du volume d'une alarme interne 51
Modifier la ligne affichée 89
N° de client. 80
N° de téléphone distant 81
Nom de client Downloader-SW 52
Nombre de sonneries « Home beep » ............90
Numéro de téléphone. 80
Prog. des sorties à impulsion 87
Prog. la temporisation d'entrée 91
Quitter le mode de programmation 76

Rapport de sabotage à l'état désactivé...... 56
Réaction à une alarme initiale 55
Réaction à une alarme, partition A. 60
Réinitialisation à distance 51
Réinitialisation automatique de l'interrupteur à clé amovible. 90
Réinitialisation d'alarme anti-aggression....55
Réinitialisation d'annulation 61
Réinitialisation de sabotage BVVO 62
Réinitialisation système 54
Réinitialisation système d'alarme anti-sabotage 56
Réinitialisation utiliser à l'issue d'une alarme confirmée 86
Rétablir la configuration d'origine 76
Retour de rapport 81
Retour de rapport CID 84
Retour SIA 84
Sabotage de zone 54
Signalisation de coupure de la ligne. 77
Sonneries avant réponse - teléchargement 79
Sortie antieffraction 74

Sortie relais. 71
Sorties supplémentaires. 84
Supervision BVVO 61
Temporisation d'entrée d'alarme. 53
Temporisation d'entrée supplémentaire....74
Temporisation de sirène. 58
Temporisation de sortie A. 59
Temporisation de sortie lors d'une activation interne B. 65
Temporisation de sortie lors d'une activation interne C. 68
Temporisation de sortie lors d'une activation interne D. 70
Test de la pile 62
Tester la sortie 96
Three Way Call - UK only. 78
Verrouillage anti-sabotage 61
Verrouillage d'elément de commande. 60
Versionlogicielle. 97
Volume de tonalité de temporisation d'entrée/sorting 59

20 Plan du système

Ce plan du système fournit des informations sur les composants installés dans votre système d'alarme, leur site d'installation et leur fonctionnement ainsi que d'eventuelles modifications. Le plan du système fait toujours partie intégrante du système et doit être conservé à un endroit sur.

Zone	Description Activatio	ncompleteA	Activati oninterneB	Activati oninterneC	Activati oninterneD	Verrouilla gepossible	Carillon

Temps de sortie A		Temps de sortie B		Temps de sortie C		Temps de sortie D
Temps d'entrée A		Temps d'entrée B		Temps d'entrée C		Temps d'entrée D
Durée de sirène		Durée de flash
