GEBRUIKSAANWIJZING Perfecto IRC5PAW Invacare

Gebruikersaanwijzing

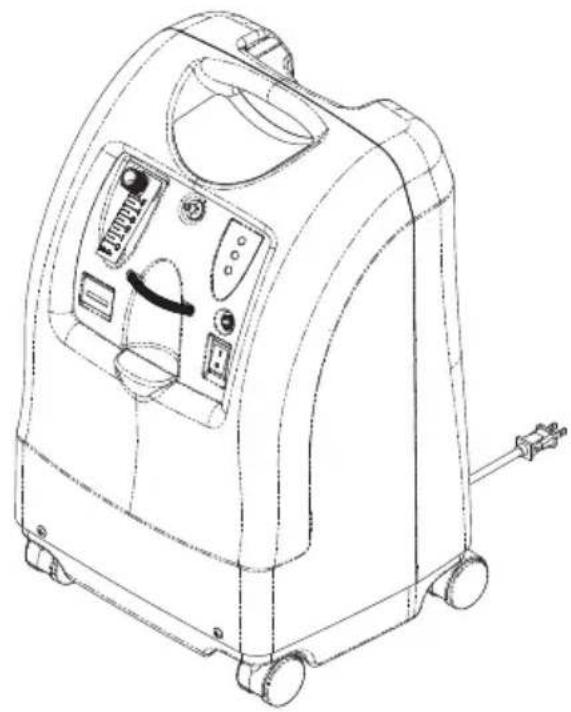

Perfecto₂™ Reeks

Oxygen Concentrators zonder SensO, Oxygen Concentrators met SensO HomeFill ^圆 compatibel

Model IRC5PO2AW Model IRC5PAW

Dealer: Deze handleiding MOET aan de eindgebruiker worden verstrekt.

Gebruiker: Lees deze handleiding VOOR u het product gebruikt en bewaar hem voor eventuele raadplegingen in de toekomst.

Yes, you can:

WAARSCHUWING

Gebruik dit product of elk verkrijgbare bijbehorende uitrusting NIET zonder eerst deze instructies en elk bijkomend instructiematerialial zoals gebruikershandleidingen, service handleldingen of instructiepagina's die met dit product of met de bijbehorende uitrusting worden geleverd volledig door te lezen en te begrijpen. Als u de waarschuwingen, voorzorgsmaatregelen of instructies Niet kunt begrijpen, dient u contact op te nemen met een arts of gezondheidswerker, de verkoper of technisch personeel voor u dit apparaat in gebruik neemt; anders kan letsel of beschadiging optreden.

Invacare-producten worden special ontworpen en gemaakt voor gebruik in combinatie met Invacare-accessoires.
Accessoires die zich ontworpen door andere fabrikanten, zich Niet getest door Invacare en worden nicht aanbevolen voor gebruik met Invacare-producten.

ACCESSOIRES

U kunt dit apparaat gebruiken met vele verschillende typen bevochtigers, zuurstofslangen, canules en maskers. U dient contact op te nemen met uwplaatselijke thuszorg voor aanbevelingen over welke hulpmiddelen voor u het geschiktst zich. Zij+kunnen ook advies given over het juiste gebruik, onderhoud en reiniging.

Bij de toevoeraccessoires (neuscanule, masker, slangen, bevochtiger, enz.) die worden gezruikt om zuurstof toe te dieren aan de patient要去 een hulpmiddel zitten dat deuitbreiding van brand in de accessoires vertraagt ten behoeve van de veriligheid van de patient en anderen. Als bij de montage van de accessoires een in de handel verkrijgbaar flowstopsysteme wordt gezruikt dat bij brand wordt geactiveerd, dient dit zo zich可能导致 bij de patient te worden geplaatst.

INHOUDSOPGAVE

ACCESSIONES 128

SPECIAL OPMERKINGEN 130

Technische beschrijving 138

SECTIE 5-TYPISCHE PRODUCTPARAMETERS .... I39

SECTIE 6-BEDIENINGSINSTRUCTIES 142

Inleiding. 142

Een ruimte kiezen 142

Opstelling 143

Aan/uitschakelaar 145

Stroomsnelheid 146

SensO2indicator voor zuurstofzuiverheid - Model IRC5PO2AW 147

De concentrator aanzetten. 147

Verklaring van de individielampjes - Model IRC5PAW......148

Verstrekentijd-meter (Uurmeter).. 149

SECTIE 7-ONDERHOUD 150

Routineonderhoud 150

In deze handleiding worden signalaalwoorden gebruikt die wijzen op geziven of onveilige gebruiken die kuren resulteren in persoonlijk letsel of materielle schade. Raadpleeg de volgende tabel voor definities van de signalaalwoorden.

SIGNALLWOORD	BETEKENIS
Δ GEVAAR	Gevaar geeft een op handen+zijnde gevaarlijke situatie aan die, als deze nicht worden, de dood of ernstig letsel tot gevolg heeft.
Δ WAARSCH UWING	Een waarschuwing geeft een möglichk gevaarlijke situatie aan die, als deze nicht worden, de dood of ernstig letsel tot gevolg kan hebben.
LET OP	Let op' wijst op een möglichk gevaarlijke situatie die, indien ze Niet worden voorkomen, kan leiden tot materiële schade of nicht ernstig letsel, of beiden.

MEDEDELING

De informatatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.

GEVAAR

NIET ROKENijdens gebruik van dit apparaat. Houd lucifers, brandende sigaretten of andere

ontstekingsbronnen uit de kamer waarin dit apparaat zich bevindt en uit de buurt van deplaats waar zuurstof worden geleverd.

Bordjes met NIET ROKEN要去en duidelijk zichtaar়. Textiel en andere materialen die normal gesproken Niet branden, ontvlammen gemakkelijk en branden met grote intensiteit in met zuurstof verrijkte lucht. Het Niet opvolgen van deze waarschuwing kan ernstige branden en materièle beschadiging peroorzaken en lichamelijk letsel of de DOOD tot gevolg hebben.

LET OP

"Let op: Volgens de wet mag dit apparaat uitsluitend worden verkocht door of op voorschrift van een arts of een andere op het betreffende vakgebied praktiserende persoon die volgens de verordeningen van de betreffende staat vergunning heeft voor het gebruik van of het opdragen van het gebruik van dit apparaat."

Invacare raad de aanwezigheid aan van een alternatieve bron voor supplementaire zuurstof voor het geval van stroomonderbreking, alarmsituaties of mechanisch defect. Raadpleeg uw arts of leverancier van de apparatuur voor het vereiste type reservesystem.

Deze apparatuur is bedoeld voor de toediening van extra zuurstof en worden nicht beschouwd levensondersteunend of levensverlengend teijken.

Om te zorgen dat de Perfecto _2 -concentrator veilig geinstalleerd, gemonteerd en gebruikt worden, MOET u deze aanwijzingen opvolgen.

WAARSCHUWING

Dit onderdeel bevat belangrijke informatatie voor een veilige werkking en gebruik van dit product.

GEVAAR

Gevaar voor elektrische schokken. NIET uit elkaar nemen. Doe een beroep op bevoegde onderhoudsmonteurs voor onderhoud en reparaties. Geen onderdelen die door de gebruiker要去en worden onderhouden.

TER VERMINDERING VAN HET RISICO OP BRANDWONDEN, ELEKTROCUTIE, BRAND OF PERSOONLIJK LETSEL.

Niet gebruikenijdens het baden. Als de arts continu gebruik voorschrijft, MOET de concentrator in een andere kamer worden geplaatst op minstens 2,5m van het bad.

Raak de concentrator NIET aan als u nat bent.

Plaats of bewaar het product NIET waar het in water of een andere vloeistof kan vallen.

Haal een product dat in het water is geallen NIET uit het water. Haal ONMIDDELLIJK de stekker uit het stopcontact.

Als het snoer of de stekker van de concentrator beschadigd is, als de concentrator Niet goed functioneert, geallen of beschadigd is of in het water geallen is, dient u de hulp van een bevoegd onderhoudstechnicus in te roepen om het apparaat te inspecteren en te herstellen.

GEVAAR

Een spontane en heftige ontbranding kan zich voordoen als olie, vet of vette stoffen in contact komen met zuurstof die onder druk staat. Deze stoffen MOETENuit de buurt gehonden worden van de zuurstof concentrator, de slangen en aansluitingen en alle andere zuurstofapparatuur. Gebruik GEEN smeermiddelen, tenzij dit uitdukkelijk door Invacare aanbevolen worden.

Bedieningsinformatie

Voor een optimale werkung beveelt Invacare aan dat elke concentrator per keer minimaal 30 minutes aanstaat en draait. Een kortere bedrijfsduur kan de maximale levensduur van het product verkorten.

Plaats de zuurstofslangen, kabel en apparaat nicht onder voorwerpen zoals dekens, bedspreien, stoelkussens, kledingstukken en uit de buurt van verwarmende of hete oppervlakken zoals radiators, kachels en gelijkwaardige elektrische apparatuur.

Beweeg of verplaats de concentrator NIET door aan de stroomkabel te trekken.

Stop NOOT een voorwerp of vloeistof in een van de openingsen.

Invacare raadt bij dit product het gebruik aan van knelbestendige zuurstofslangen van maximaal 15,2m lang.

Er zijn geen onderdelen die door de gebruiker要去en worden onderhonden. Dit geldt nicht voor normale onderhoudsartikelen. Raadpleeg de rubriek 'onderhoud' voor onderdelen die door de gebruiker要去en worden onderhonden.

U dient het product NOOIT onbeheerd te latent verwijl de stekker in het stopcontact zit. Zet de Perfecto _2 steeds UIT wanneer hij nicht worden gebruikt.

In de omgeving van kinderen of lichamelijk gehandicaptendient het gebruik onder streng toezicht te bestaan.

Extra opvolging of aandacht kan vereist zich voor patienten die dit apparaat gebruiken en die geen alarmsignalen hunnen horen of zich of die hun ongemak Niet kenbaar hunnen make.

Schakel de concentrator NIET parallel of in serie met andere zuurstof concentrators of andere apparaten voor zuurstoftherapie.

Radiofrequente interferentie

Dit apparaat werden getest en voldoet aan de EMC richtlijnen gespecifieerd door IEC/EN 60601-1-2. Deze richtlijnen werden opgesteld om een aanvaardbare bescherming teverschaffen gegen elektromagnetische interferentie in een kenmerkende medische installmentie.

Andere apparaten können worden gestoord door zichs de laagste elektromagnetische emissies die zichtoegelaten door de bovenstaande standardaards. Zet de Perfectouit om na te gaan of de emissies van de Perfecto, interferentie veroorzaakt.

Als de interferentie met het andere apparaat (de andere apparaten) stopt, is de Perfecto _2 de oorzaak van de interferentie. In dergelijk zeldzame geallen kan de interferentie worden verminderd of gecorrigeerd door een van de volgende maatregelen:

• Verplaats, verzet of verhoog de afstand:tussen de apparaten.
• Verbind het apparatusaat met een wandcontactdoos die zich op een ander circuit bevindt dan die waarmee het andere apparatusaat is (de andere apparaten zijn) verbonden.

Veroorzaak geen vonken in de buurt van medische zuurstofapparatuur. Hieronder vallen statische elektriciteitvonken, die door wrijving ontstaan.

*LET OP: Deze uitlauf mag alleen gebrukt worden om zuurstofcilinders te vullen met de HomeFill - zuurstofcompressor voor thuisgebruik. De werkung van de concentrator worden nicht beinvloed door de uitlauf. Raadpleeg de gebruikershandleiding van de HomeFill, onderdeelnummer 1145805, voor de aansluitings- en bedieningsinstructies. Wanner de uitlauf Niet gebrukt worden, dient u deze met de bijgeleverde stop af te sluiten. Voor meer informatie over de HomeFill kunt u contact opnemen met uw Invacare dealer.

SECTIE 3—HANTERING

De concentrator dient ALTIJD rechtop gezuspenden te worden om te voorkomen dat het cabinetijdens het vervoer beschadigd worden.

Als de concentrator opnieuw要去 worden vervoerd door een algemeen vervoersbedrijf, zich er additionele kartons verzrikijgbaar bij Invacare.

Uitpakken

LET OP: Raadpleeg voor deze procedure AFBEELDING 3.1.

1. Controller de doos en de inhoud op beschadiging. Als de beschadiging duidelijk zichtaar is, stel dan het vervoersbedrijf of uwplaatselijke dealer op de hoogte.
2. Verwijder al het losse verpakkingsmateriaaluit de doos.
3. Haal voorzichtig alle onderdelen uit de doos.

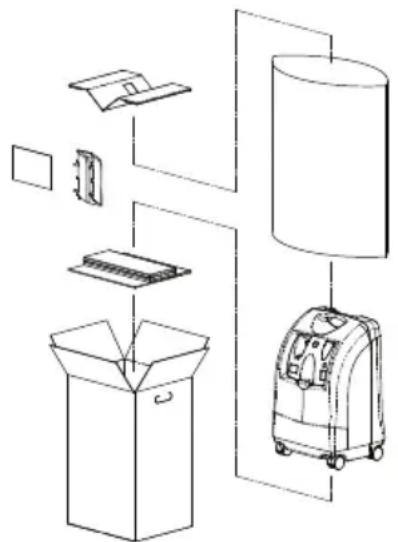

AFBEELDING 3.1

Uitpakken

LET OP: Laat, tenzij de zuurstof concentrator ONMIDDELLIJK要去 worden gebruikt, de concentrator in zich verpakking voor opslag tot het gebruik van de concentrator vereist is.

Inspectie

1. Inspector de buitenkant van de zuurstof concentrator op snetjes, deuken, krassen of andere beschadigungen. Inspector alle onderdelen.

Opslag

1. Sla de verpakte zuurstof concentrator op in een droge ruimte.
2. Plaats GEEN objecten boven op de verpakte concentrator.

SECTIE 4-TECHNISCHE BESCHRIJVING

Gebruiksdoel

Uw zuurstof concentrator is bedoeld voor individuel gebruik door patienten met ademhalingsstoornissen die aanvullende ademhalingszurstof nodig hebben. Het apparaat is nicht bedoeld voor levensverlenging of -ondersteuning.

Technische beschrijving

De Invacare Perfecto₂ concentrator worden gebrukt door patienten met ademhalingsstoornissen die supplementaire zuurstof nodig hebben. Het apparaat is nicht bedoeld als kunstmatige beademing.

Het zuurstof concentratiegehalte van het uitstromende gas ligt in het traject van 87 tot 95,6% . De zuurstof worden aan de patient toegediend door middel van een neuscanule.

De Invacare Perfecto₂ concentrator maakt gebruik van de moleculaire zeef en 'pressure swing' adsorptie methode om de zuurstofgasuitvoer te produceren. Licht uit de omgeving stroomt in het apparaat, worden gefilterd en cervolgens samengeperst. Deze samengeperste lucht worden cervolgens maar een van de twee stikstofadsorberende zeefbedden gevoerd. Geconcentreerde zuurstof stroomt uit het gegenoverliggende uiteinde van het actieve zeefbed en worden�aal een zuurstofreservoir gevoerd van waaruit de zuurstof worden toegediend aan de patient.

De Invacare Perfecto₂ concentrator kan door de patient thus of in een verpleeginrichting worden bediend. Het apparaat werkt bij een nominaal vermogen van 230 VAC / 50 Hertz.

Onderhoudsinformatie is uitsluitend op aanvraag verkrijgbaar voor bevoegd technisch personeel.

SECTIE 5-TYPISCHE PRODUCTPARAMETERS

~	Wisselstroom
	Type BF-apparatuur
I	Apparaat ingeschakeld
	Apparaat uitgeschakeld
	Let op: raadpleeg bijgaande documentatie
	NIET roken
	Klasse II, dubbele isolatie
IPX0	Niet beschermd
CE	Dit product voldoet aan Richtlijn 93/42/EEG voor medische hulpmiddelen. De datum waarop dit product op de markt worden gebracht, staat vermeld in de EG-verklaring van overeenstemming.
Elektrische vereisten: 230 VAC ±	10% (253 VAC/207 VAC), 50 Hz
Nominate ingangsstroom: I,4 A
Geluidsnivo: Gemiddeld 39,5 dBA
Hoopte: Tot I828 meter boven	eineniveau zonder verminderung van het concentratieniveau. Niet aanbevolen voor gebruik boven I828 meter
Concentratieniveaus zururstofuitvoer: LET OP: Dit concentratieniveau worden na de initiièle opwarmperiode bereikt (ongeveer 30 minutes).	Alle IRC5PO2AW / IRC5PAW modellen 87% tot 95,6% bij 0,5 tot 5 l/min
Maximum uitlaatdruk: 34,5 kPa ±	3,45 kPa (5 psi ± 0,5 psi)
Flow bereik: 0,5 tot 5 l/min (max	mum). Voor flow snelheden van minder dan I l/min raden wij het gebruik aan van de Invacare Flowmeter voor kinderen (IRCPFI6AW).
Signaal bij mogelijkke obstructie: 0	l/min tot 0,5 l/min De concentrator detecteert een toestand die kan wijzen op een mogelijkke obstructie van de zuurstofuitvoer. Snel hoorbaar piepsignal (dit signal is gedectiveerd wanneser accesiores+zijn aangesloten). Kan optreden bij een flowinstelling van 0,5 l/min of minder.
Gemiddeld vermogen Verbruik:	300 W 280 W @ ≤3 l/min
Drukontlastingsmechanisme werkzaam bij:	241 kPa ± 24,1 kPa (35 psi ± 3,5 psi)
Verandering van de maximale aanbevolen flowsnelheid bij uitoefening van tegendruk van 7k Pa:	0,7 l/min
Filters: Cabinet, HEPA-uitlaat en	compressor-inlaat
Veiligheidssystem: Uitschakeling	bij overbelasting of stroomstoot. Uitschakeling bij hoge temperatuur compressor. Uitschakeling bij Hoge druk alarm. Uitschakeling bij Lage druk alarm. Batterijloos stroomuitvalalarm. Signal bij mogelijkde obstructie van het SensO2-zeurstofsystem.
Breedte: 38,1 cm ± 1 cm (15 in ±	3/8 in)
Hoopte: 58,4 cm ± 1 cm (23 in ±	3/8 in)
Diepte: 30,5 cm ± 1 cm (12 in ±	3/8 in)
Gewicht: 20,5 kg ± 1 kg (45 lbs ±	2 lbs)
Vervoersgewicht: 22,7 kg ± 1 kg	(50 lbs ± 2 lbs)
Gebruiks-omgevings Temperatuur:	10 °C - 35 °C bij 20-60% relatieve luchtvochtigkeit
Temperatuur uitstromende koelingslucht:	Minder dan omgeving +19 °C
Temperatuur zuurstofuitvoer:	Minder dan omgeving +3 °C
Cabinet: Schokbestendige, vlamve	vertragende kunststof behuizing die voldoet aan UL 94-V0
Geen AP/APG Niet geschikt voor	gebruik in de aanwezigheid van een ontvlambaar narcosemengsel
Standaards en regelgevende lijst:	IRC5PO2AW/IRC5PAW IEC/EN61000-3-2 IEC/EN61000-3-3, IEC/EN 60601-1, A1, A2 IEC/EN 60601-1-2 Alleen IRC5PO2AW modellen ISO8359 MDD 93/42/EEC, Bijlage I en IX
Modellen met CE-markering	IRC5PO2AW
Elektriciteit:	Geen verlengsnoeren
Plaatsing: Niet dichter dan 30,5 cm	m van muren, meubilair of gordijnen om voldoende luchtdoorstroming te verzekeren. Vermijd hoogpolig tapijt en kachels, radiatoren en heteluchtroosters. Mag uitsluitend op de grond worden geplaatst.
Slangen: 2,1 m canule met een knikvaste slang van maximaal 15 m (NIET afklemmen)
Bedrijfsduur: Maximaal 24aar per dag
Aanbevolen opslag- en transporttemperatuur:	-29 °C tot 65 E 94°C bij 15-95% relatieve luchtvochtigheid
Omgeving: Rook- en roetvrij. Geen begrensde ruimten (Voorbeeld: geen kasten)
Minimale bedrijfsduur: 30 minutes

IRC5PO2AW INDICATOREN

ETIKET SYMBOL	O2ZUIVERHEID INDICATIELAMPJES (LED)
O2	SYSTEEM OK O2meer dan 85% (±2%)	GROEN indicatielampje
	O2tussen 73% (±3%) en 85% (±2%)	GEEL indicatielampje A. Continu GEEL B. GEEL knipperende sensor Storing Bel een bevoegd technicus.
	SYSTEEMSTORING O2 minder dan 73% (±3%)	ROOD indicatielampje Continu geluidsalarm uitschakeling Sieve-GARD compressor

IRC5PAW INDICATOREN

ETIKET SYMBOL	STATUS INDICATIELAMPJES (LED)
I/O	SYSTEEM OK GROEN indicatielampje
	SYSTEEMSTORING	ROOD indicatielampje Continu geluidsalarm Sieve-GARD™ compressor Uitschakeling Bel een bevoegd technicus.

SECTIE 6-BEDIENINGSINSTRUCTIES

Inleiding

Uw zuurstof concentrator is uitsluitend bedoeld voor individuël gebruik. Het is een elektronisch bestuurd apparaat dat zuurstof scheidt uit de lucht in de kamer. Het dient u via een neusslangetje (canule)rechtstreeks een hoge concentratie zuurstof toe. Klinisch onderzoek heeft aangetoond dat zuurstof concentrators therapeutisch gelijkwaardig�zijn aan andere typen zuurstofafgiftesystemen. Uw leverancier za u latent zien hoe u uw zuurstof concentrator gebruikt. Als u vragen of problemen hebts met uw zuurstof concentrator, dient u contact met uw leverancier op te nemen. Deze gebruikershandleiding verschafteer more informatie over uw concentrator en dient als referentie bij gebruik van uw concentrator.

Een ruimte kiezen

WAARSCHUWING

Blokker NOOIT de luchtopeningen van het product en plaats het Niet op een zachte ondergrond, zoals een bed of een bank, waardoor de luchtopeningen geblokkeerd+kennen raken. Houd de openings vrij van stof,haar en dergelijkte. Plaats zuurstof concentrator op een afstand van minimaal 30 cm van wanden,gordijnen of meubelen.

U kunt een kamer in uwuis kiezen waar u de zuurstof concentrator het gemakkelijkst kunt gebruiken. Uw concentrator kan op de zwenkwieltjes gemakkelijk van de ene maar de andere kamer gerold worden.

Uw zuurstof concentrator werkkt het best wonneer hij wordt bediend onder de omstandigheden beschreiben Typische productparameters op pagina 139 in de gebruikershandleiding. Gebruik in een andere omgeving dan hier beschreiben worden, kan ertoe leiden dat het apparaat vaker onderhoud nodig heeft. De luchtinlaat van het apparaat要去 zich in een goed geventileerd vertrek bevinden om luchtvervuling en/of dampen te vermijden.

Opstelling

1. Steek de stekker van het netsnoer in een stopcontact.
2. Bevochtiger aansluiten (indien voorgeschreve)

WAARSCHUWING

De bevochtiger NIET boven het aangegeven peel vullen. Verwissel de in- en uitlaataansluitingen voor de zuurstof NIET. Water UIT de bevochtigingsfles worden door de canule terug maar de patient gebracht.

LET OP: Raadpleeg voor deze procedure AFBEELDING 6.1, AFBEELDING 6.2 op pagina 144, AFBEELDING 6.3 op pagina 145.

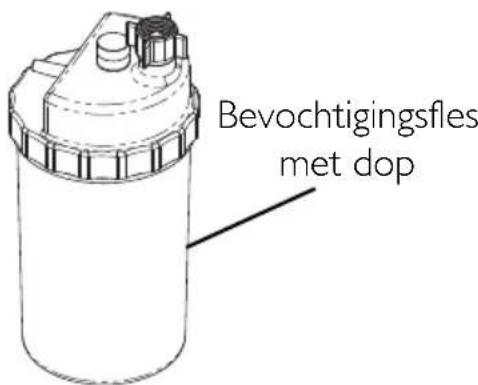

1. Verwijder de dop van de fles.
2. Vul de bevochtiger met gedestilleerd water tot het peel dat door de fabrikant is aangegeven. Draai de dop stevig op de bevochtiger.

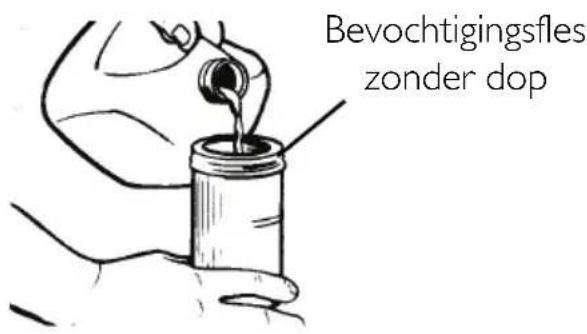

AFBEELDING 6.1 De bevochtiger vullen

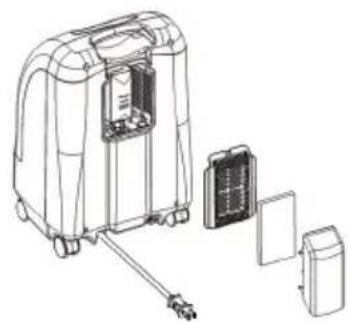

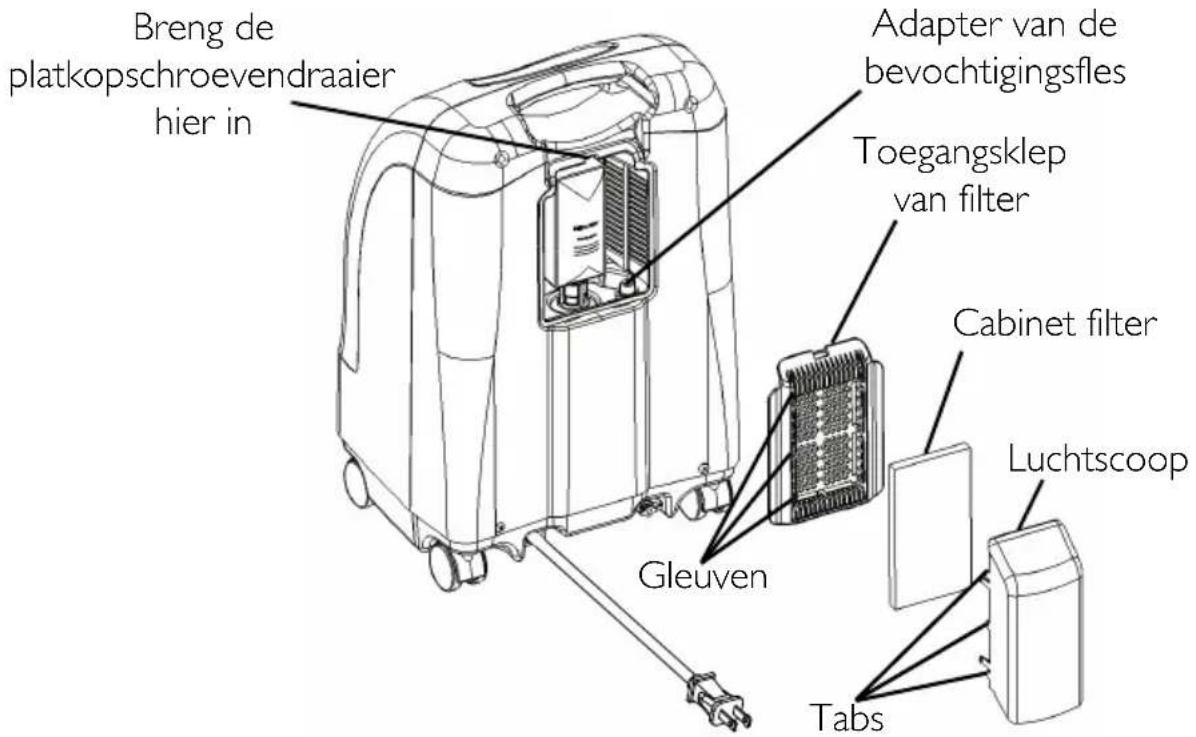

1. Steek een platkopschroevendraier in de groef in de bovenrand van de toegangsklep van het filter en wrik deze voorzichtig open (AFBEELDING 6.2).

2. Trek de adapter van de bevochtigingsfles omhoog en verwijder hem (AFBEELDING 6.2).

3. Zet de toegangsklep van het filter opnieuw vast en installeer de luchtspoop op de toegangsklep door de zest tabs op de luchtspoop in de zes gleuven op de zichkanten van de toegangsklep te voeren.

AFBEELDING 6.2 Adapter van de bevochtigingsfles

1. Bevestig de adapter van de bevochtigingsfles aan de bevochtigingsfles door de vleugelmoer gegen de wijzers van de klok in op de bevochtigingsfles te draaien tot deze stevig vastzit. Zie Detail "A" in AFBEELDING 6.3.
2. Plaats het bevochtigingsfles/adapter samenstel in het bevochtigingskompartiment op de concentrator. Zie Detail "B" in AFBEELDING 6.3.
3. Bevestig de zuurstofslang van het bevochtigingsfles/ adapter samenstel aan de zuurstofuitlaatconnector op de concentrator. Zie Detail "B" in AFBEELDING 6.3.
4. Sluit de canule/toevoerslangaar de patient aan op de uitlaat van de bevochtigingsfles.Zie Detail "B" in AFBEELDING 6.3.
5. Controller of er na installment zuurstof door de canule stroomt.

LET OP: Raadpleeg voor deze procedure AFBEELDING 6.4.

1. Zet de aan/uitschakelaar in de Aan-stand. Alle paneellampjes en het hoorbare alarm gaan gedurende een seconde aan ter aanduiding dat het apparatusaat maar behoren functioneert.

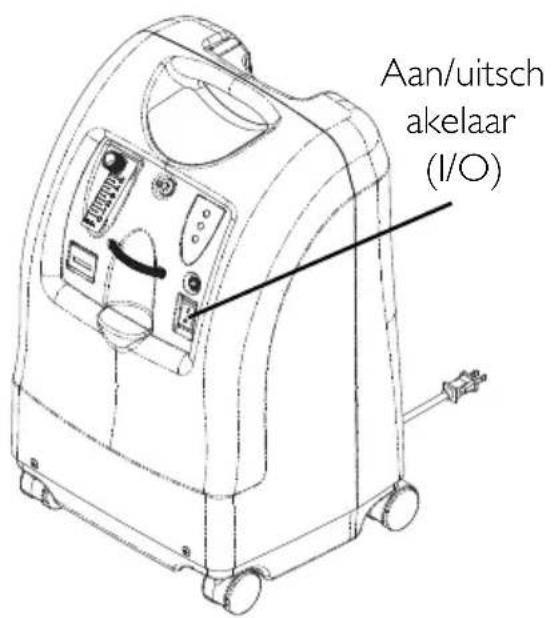

AFBEELDING 6.4 Aan/uits chakelaar

Stroomselheid

LET OP: Raadpleeg voor deze procedure AFBEELDING 6.5.

LET OP: Stel de stroomsnelheid nicht hoger in dan de RODE ring.
Een zuurstofdoorstroming van meer dan 5 l/min vermindert de zuurstof concentratie.

1. Draai de stroomsnelheidknop maar de door uw arts of therapist voorgeschreiben stand.

WAARSCHUWING

U mag de l/min.-installing op de flowmeter NIET veranderen, tenzij uw arts oftherapeutdezeveranderingheeft voorgeschreten.

LET OP: Om de flowmeter goed af te kuren lezen, Zoekt u het streepe van de voorgeschreven stroomsnelheid op de flowmeter.

Draai de stroomsnelheidsknop verwolgens tot de bal tot deze streep omhoog kommt. Centreer de bal nu op het voorgeschreve n l/min-streepje.

LET OP: Een signaal bij möglichke obstructie wijst op een toestand die te makek kan hebben met gedeeltelijk of gehele obstructie van de zuurstofuitvoer.

1. Als de flowsnelheid op de flowmeter langer dan ongeveer een minuut onder de 0,5 l/min blijft, gaat het signal bij möglichke obstructie af. Dit is een geluidsalarm dat bestaatuit snelle pieptonen. Controller de slangen en deaccessoires op een geblokkeerde of geknakte slang of eendefecte bevochtigingsfles. Het signal bij möglichke obstructie gaat uit zodra de flowsnelheid waar isteruggebracht tot:tussen de 0,5 l/min en 0,75 l/min.

LET OP: Bij gebruik van sommige accessoires, zoals de PreciseRx™ flowmeter voor kinderen en de HomeFill-compressor, worden het signal bij möglichke obstructie gedestructiveerd.

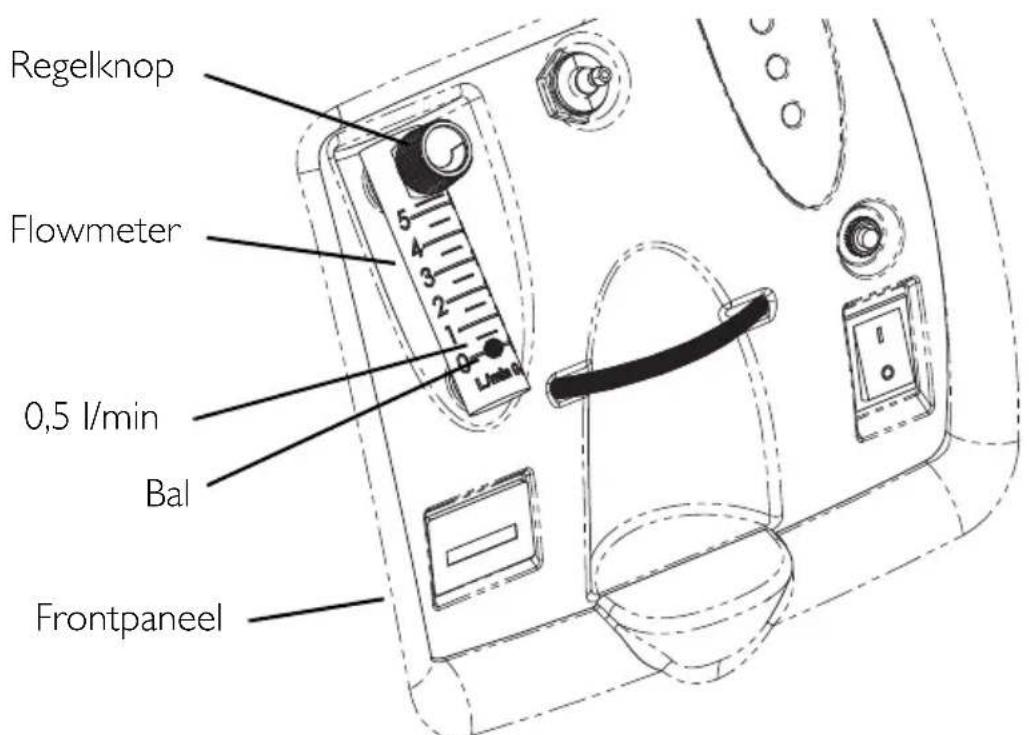

AFBEELDING 6.5 Stroomsnelheid

SensO_2 indicator voor zuurstofzuiverheid - Model IRC5PO2AW

Deze functie bewaakt de zuiverheid van de zuurstof die gegenereerd worden door de zuurstof concentrator. Als de zuiverheid lager worden dan de in de fabriek vooraf ingestelde waarde, gaan de indicatielampjes op het bedieningspaneel branden.

De concentrator aanzetten

LET OP: De concentrator mag tijdens de eerste opwarmperiode (ongeveer 30 min.) gebruikt worden verwijl u wacht tot de maximale O_2 -zuiverheid worden bereikt.

Wanner het apparaat aangezet worden, gaat het GROENE lampje branden (SYSTEMEEM OK/O₂eer dan 85%). Na vrij minuten werkt de zuurstofsensor normal en bestuurt de individielampjes, afhankelijk van de waarde van de zuurstofconcentratie.

Verklaring van de individielampjes voor zuurstofzuiverheid - Model IRC5PO2AW

LET OP: Raadpleeg voor deze procedure AFBEELDING 6.6 op pagina 148.

GROEN lampje (O_2) - Normale werking.

GEEL lampje (Neem onmiddelijk contact op met uw leverancier. U kunt de concentrator blijven gebruiken, tenzij uw leverancier u andere instructies geeft. Houd reservezuurstof bij de hand.

ROOD lampje (4) Apparaat wordt geheel uitgeschakeld. Schakel onmiddelijk over op de reserve-zuurstoftoevoer en neem contact op met uw leverancier.

GROEN lampje - met GEEL knipperlicht - Neem onmiddelijk contact op met uw leverancier. Storing in zuurstofsensor; u kunt de concentrator blijven gebruiken.

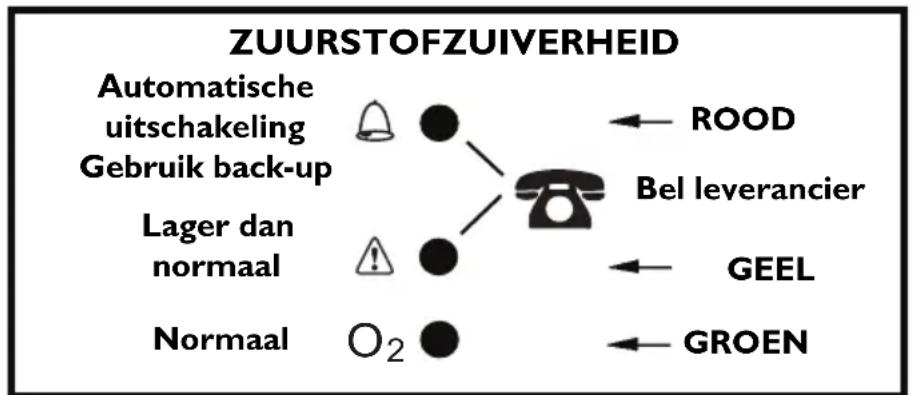

AFBEELDING 6.6 Verklaring van de indicatielampjes voor zuurstofzuiverheid - Model IRC5PO2AW

Verklaring van de individielampjes - Model IRC5PAW

LET OP: Raadpleeg voor deze procedure AFBEELDING 6.7.

IRC5PAW model indicatorlampje verklaring

ROOD lampje (4) Apparaat wordt volledig stoppezet.
Schakel onmiddelijk over op de reserve-zuurstoftoevoer en neem contact op met uw leverancier.
GROEN lampje (I/O) - Aan/Uit. Systeem OK.

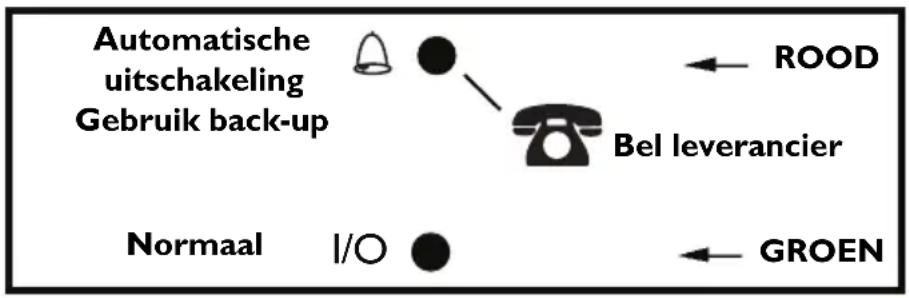

AFBEELDING 6.7 Verklaring van de indicatielampjes - Model IRC5PAW

Verstrekentijd-meter (Uurmeter)

De uurmeter geeft het cumulatieve aantal uren waar dat het apparaat gewerkt heeft.

SECTIE 7-ONDERHOUD

WAARSCHUWING

Invacare-concentrators zich spezial ontworpen om regelmatigpreventief onderhoud te beperken.Alleen bevoegt personeel magpreventief onderhouduitvoeren op de concentrator.

Haal de stekker uit het stopcontact voor u het cabinet reinigt. Om elektrische schokken te voorkomen, mag u de behuizing NIET verwijderen.

LET OP: Preventief onderhoud MOET minimaal volgens de richtlijnen van het onderhoudsschema uitgevoerd worden. Opplaatsen met veel stof of roet kan het apparaat meer onderhoud nodig hebben. Zie Rapport preventief onderhoud op pagina 152.

Routineonderhoud

Het cabinetfilter reinigen

LET OP

Laat de concentrator NIET werkken zonder dat de filters geinstalleerd zijn.

LET OP: Raadpleeg voor deze procedure AFBEELDING 7.1 op pagina 151.

LET OP: Er bevindt zich een cabinetfilter aan dechterzijde van de kast.

1. Verwijder en reinig de filter indien nodig.

LET OP: Omgevingscondities die een freiendentere controle en reiniging van de filter kuren vereisen omvatten, maar zichn nicht beperkt tot: hoge aanwezigheid van stof, luchtveruiling enz.

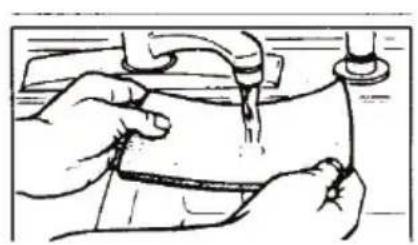

1. Reinig de cabinetfilters met een stofzuiger of was ze in warm zeepsop en spel et grondig af.

2. De filter grondig drogen Alvorens opnieuw te installereren.

AFBEELDING 7.1 Het cabinetfilter reinigen

Het cabinet reinigen

1. Reinig de behuizing met een mild huishoudelijk reinigingsmiddel en een nicht-schurende doek of spons.

De bevochtiger reinigen

LET OP: Volg de volgende instructies van de fabrikant om de zuurstofbevochtiger te reinigen. Als er geen instructies zijn, voert u de volgende STAPPEN UIT:

1. Reinig de bevochtiger dagelijks.
2. Was hem in zeepsop en spel hem af met een oplossing van tien delen water en een deel azijn.
3. Spoel de bevochtiger daarna grondig met heet water af en vul hem met gedestilleerd water tot het peil dat op de bevochtiger worden aangegeven.

MODELRRC SERIER

BIJ ELKE CONTROLLE

Noteer servicedatum

Noteer anteil verstreten uren op uirmeter

Reinig cabinetfilters

Controler voorgeschreiben l/min. stroomsnelheid

TIJDENS PREVENTIEF ONDERHOUD OF TUSSEN PATIÊNTEN

SYSTEMEN ZONDER SensO2- ELKE 4.380 UUR

Controler zuurstofconcentratie

Reinig/ervang de cabinetfilters

Controler uitgang HEPA-filter*

Controler de inlaatfilter van de compressor*

Controler stroomuitvalalarm

SYSTEMEN MET SensO2- ELKE 26.280 UUR OF 3 JAAR, WELKE HET EERST VOORKOMT

Controler zuurstofconcentratie

Reinig/ervang de cabinetfilters

Controler uitgang HEPA-filter*

Controler de inlaatfilter van de compressor*

Controler stroomuitvalalarm

*LET OP: Zie de paragraaf Preventief onderhoud in de onderhoudshandleiding.
LET OP:
4.380 uren komen overeen met een gebruk van 24 uur per dag, 7 dagen per week, gedurende 6 maanden.
26.280 uren komen overeen met een gebruik van 24 uur per dag, 7 dagen per week, gedurende 3aar.

AFBEELDING 7.2 Rapport preventief onderhoud

SYMPTOOM:	VERMOEDELIJKE OORZAAK:	OPLOSSING:
Alarm: Korte pieptonen, lange pauze Concentrator werkt nicht, schakelaar is AAN. Piep......piep......	Stroomuitval: 1. Netsnoer NIET aangesloten.	1. Steek stekker in stopcontact.
	2. Geen stroom op stopcontact.	2. Controller stroomonderbrekers of zekeringen van het huis. Bij terugkerend probleem een ander stopcontact gebruiken.
	3. Doorgeslagen stroomonderbreker.	3.Drukknop/terugstelschakelaar Als er zich problemen voordoen,=kunt u contact opnemen met de onderhoudsdienst.
Alarm: Continu Concentrator werkt nicht, schakelaar is AAN. Pieeeeeeeep....	Systeemstoring: 1. Apparaat is oververhit wegens geblokkeerde luchtinlaat.	1a. Verwijder en reinig cabinetfilters.
		1b. Plaat zuurstof concentrator op ten minste 30,5 cm afstand van muren, gordijnen of meubels.
	2. Onvoldoende stroom op stopcontact.	2. Gebruik GEEN verlengsnoeren. Gebruik een ander stopcontact of stroomkring.
	3. Interne reparatie noodzakelijk.	3. Bel technische Dienst.
GEEL of ROOD lampje brandt.	1. Lage zuurstofzuiverheid.*	1. Reinig of rending filters.
Alarm: Continu Alleen bij ROOD lampje.	2. Geknikte of geblokkeerde slang, canule of bevochtiger.*	2. Controller op knikken of blokkeringen. Corrigeer, reinig of rending artikel. Schakel de stroom na correctie 60 seconden Uit en schakel de stroom vervoigens weer Aan.
* Alleen van toepassing op IRC5PO2AW modellen.	3. Flowmeter ingesteld op 0,5 l/min *	3. Controller of de flowmeter ingesteld is op 1,0 l/min. of Meer. Zie Typische productparameters op pagina 139.
	4. Apparaat is oververhit wegens geblokkeerde luchtinlaat.	4a. Verwijder en reinig cabinetfilters. 4b. Plaats concentrator op ten minste 30,5 cm afstand van muren, gordijnen of meubels.
	5. Onvoldoende stroom op stopcontact.	5. Gebruik GEEN verlengsnoeren. Gebruik een ander stopcontact of stroomkring.
	6. Interne reparatieoodzakelijk.	6. Bel technische Dienst.
GROEN lampje met GEEL knipperlampje.	1. Interne reparatieoodzakelijk.	1. Bel technische Dienst.
Alarm: Snel Piep....piep... Piep...piep	Signaal bij möglichke obstructie la. Mogelijkke interne obstructie in de zurstofroute. Ib. Geknikte of geblokkeerde slang, canule of bevochtiger.	1. Controller op knikken of blokkeringen. Corrigeer, reinig of verwang artikel. Schakel de stroom na correctie 60 seconden Uit en schakel de stroomervolgens weer Aan.
	2. Flowmeter ingesteld op 0,5 l/min	2. Stroomsnelheden van minder dan I l/min worden nicht aanbevolen LET OP: Bij gebruik van de flowmeter voor kinderen worden het signaal bij möglichke obstructie gedeactiveerd.

De volgende optionele accessoires zijn ook verkrijgbaar:

• Standaard neuscanule volwassenen, 2,1 m - M3120
• Standaard bevochtiger - M5120
• PreciseRX™ Bevochtiger/flowmeter kinderen - IRCPF16AW
• HomeFill zuurstofcompressor voor thuisgebruik - IOH200AW

RECYCLINGINFORMATIE

Dit product wordt geleverd door een milieubewuste fabrikant die zich houdt aan de richtlijn van de EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA-richtlijn) 2002/96/CE.

Dit product kan stoffen bevatten die schadelijk zijn voor het milieu als ze afgevoerd worden maarplaatsen (stortplaatsen) dieaar volgens de wet nicht geschikt voor+zijn.

Het symbol van de 'vuilnisbak op wieltjes met een kruis erdoor' is op dit product geplaatst om u aan te moedigen producten zo veel möglich te recyclen.

Wees milieubewust en recycle dit product aan het eind van de levensduur via uw recycingafdeling.

EYXεiρίδio xρήστη

De garantievoorwaarden zijn onderdeel van de algemene voorwaarden van de afzonderlijke landen waar dit product worden verkocht.

IIAHPOΦOP'IEE EYINHP'ETHE ΠEAATQN KAI ER'YHΣH

Oi ogoi kai nqoovnoeoi ts eyyuonv noivtai otovc
yevikovc ogovc kai nqoovnoeoi c nov ivxovv oK a0
XwQa 0nov iTai avto to qoiov.

ASSISTÊNCIA AO CLIENTE E INFORMAÇÂO AO CLIENTE
