GEBRUIKSAANWIJZING SA TI 3 TB AF SAMANA

We danken U hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische inductiekookplaat.

Teneinde dit apparaat goed te kennen raden we U aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en ze te bewaren om ten gespaste tjnde te konnen raadplegen.

INHOUD

VEILIGHEID 34

VEILIGHEIDSAANWIJZINGEN VOOR DE INGEBRUIKNAME 34
ALGEMENE VEILIGHEIDSAANWIJZINGEN 34
BESCHERMINGTEGEN BESCHADIGING 36
VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT 37
BESCHERMINGTEGENANDEREGEVAREN 37

Veiligheidsaanwijzingen voor de ingebruikname

• Verwijder alle verpakkingen.
• Het apparaat mag alleen door een erkende elektrotechnicus worden ingebouwd en aangesloten. De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door een fout bij het inbouwen of aansluiten werden veroorzaakt. Gebruik het apparaat alleen in ingebouwde toestand.
• Het apparaat mag alleen worden gebruikt als het stevig en vast in een werkblad is gemonteerd en alle geldende voorschriften van de elektriciteitsmaatschappij zijn nageleefd.
• Dit apparaat mag alleen voor de huishoudelijkbeereiding van spijzen worden gebruikt en is Niet voor commercieel gebruik bedoeld.
• Verwijder alle etiketten en stickers van het glas.
• Het apparaat mag nicht worden omgebouwd of gewijzigd.
• Gebruik de kookplaat Niet als ondergrond of werkvlak.
• De verilgheit is alleen verzekerd als het apparaat volgens de geldige voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.
• Het apparaat mag nicht boven een vaatwasser of een droogkast worden gezruikt: de vrijkomende waterdamp kan de elektronica beschadigen.
• Dit apparaat is nicht bestemd voor gebruik met een exter tijdschakelklok of een afstandsbediening.

Algemene veiligheidsaanwijzingen

• De elektronica (relais) kan tijdens het werkken hoorbare schakelgeluiden veroorzaken. Ook kan de koelventilator te horen zijn. De koelventilator kan ook na het beëindigen van het kookproces nog lopen om de elektronische componenten te koelen. Deze geluiden� in geen geval een defect van de kookplaat, maar+zijn integendeel een bewijs dat de kookplaat correct functioneert.
  Schakel na ieder gebruik de kookzonesuit.

• Oververhitte vetstoffen en olie kuren snel ontbranden. Als u spijzen in vet of olie (bijv. frieten) bereidt, dient u in de nabijheid van het apparaat te blijven.

• Als u kookt en braadt, worden de kookzones heet. Pas waarom op voor verbrandingenijdens en na het gebruik van het apparaat.
• Let erop dat er geen elektrisch snoer van een vrijstaand of ingebouwd toestel met de glazen staat of de hete kookzone in aanraking kommt.
• Magnetische voorwerpen zoals creditcards, diskettes, rekenmachines enz.logen zich nicht in de onmiddelijkne nabijheid van het ingeschakelde apparaat bevinden. Hun werkig kan nadelig worden beinvloed.
• Metalen voorwerpen zoals messen, vorken, lepels en pandeksels mogen Niet op de kookplaat worden gelegd waar dat ze heet+kennen worden.
• Leg geen metalen voorwerpen (bijv. lepels, pandeiksels enz.) op de inductieplaat waar dat deze bij het werken eventueel+kennen warm worden.
• Bedek de kookplaat nooit met een doek of een beschemende folie; deutscheuren heet worden en ontvlammen.
• Kinderenjonger dan 8aar, personen van wie de psychische en of mentale capacititeit vermindert zich en personen van wie de kennis onaangepast is, kuren dit toestel enkel onder toezicht gebruiken of indien zij opgeleid zich om dit toestel te gebruiken in veilige omstandigheden.
• Zij dienen waar bij op de hoogte te zijn van de möglichke risico's die zich{kunnen voordoen. Kinderenogeniet met dit toestel spelelen.
• Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel Niet aan kinderen toevertrouwd worden.

• Gebruik geen pannen met een ongepolijste of beschadigde bodem (bijv. gietijzer). Ze können krassen op de keramischeplaat make.
  Denk eraan dat ook zandkorrels krassen können veroorzaken.
• Vitrokeramiek is ongevoelig voor temperatuurschokken en zeer duurzaam, maar Niet onbreekbaar. Vooral suntige en harde voorwerpen die op de kookplaat vallen können deze beschadigen.
  Stoot met de pan of de randen van de pan Niet gegen het glas.
• Gebruik de kookzones nicht met lege pannen.
• Vermijd suiker, kunststof of aluminiumfolie op de hare kookzones. Deze materialen smelten, plakken vast en hunnen daardoor bij het afkoelen barsten, breuken of blijvende veranderingen in het glas peroorzaken. Als ze toch op de hare kookzones terechtkomen, schakel dan het apparaat uit en verwijder deze materialen zolang ze nog heet zich. Omdat de kookzones heet zich bestaat er gevaar van verbranding.
  Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats in geen geval hete pannen op de besturing. De elektronica onder het glas kan beschadigd raken.
• Als er zich onder het ingebouwde apparaat een lade bevindt,要去 op een minimumafstand van 2 cmussen de onderkant van het apparaat en de inhoud van de lade worden gelet, omdat anders de ventilatie van het apparaat Niet gegarandeerd is.
• Er mogen geen ontvlambare voorwerpen (bijv. spuitbussen) in deze lade worden bewaard. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.
• Maak geen geslotenrecipienten (bijv. conservenblikken) op de kookzones warm. Door de overdruk{kunnen derecipienten of blikken barsten en er bestaat gevaar van verwondingen.

Voorzorgsmaatregelen bij defect van het apparaat

• Als een defect worden vastgesteld moet u het apparaat uitschakelen en van het elektriciteitsnet nemen.
• Als er barsten, breuken of scheuren in het glas optreden: schakel de kookplaat onmiddelijk uit, schakel de zekering voor de kookplaat uit of verwijder ze en neem onmiddelijk contact op met once klantenservice of uw dealer.
• Reparaties aan het apparaat mogen alleen door gespecialiseerd personeel worden uitgevoerd.
• WAARSCHUWING: Als de glazenplaat gebarsten is,要去 het apparaat worden uitgeschakeld om een möglichke elektrische schok te voorkomen.

• Zorg ervoor dat de kookpan.altijd in het midden van de kookzone staat. De panbodem要去 de kookzone zoveel möglichk bedekken.
• Voor Personen met een pacemaker ontstaat in de buurt van het ingeschakelde apparaat een magnetisch veld, dat eventueel de pacemaker kan storen. Neem in geval van twijfel contact op met de fabrikant van de pacemaker of met uw arts.
• Gebruik geen pannen van kunststof of aluminium:DEXE KONNEN op de kookzone smelten.
• Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

HET GEBRUK VAN NIET GESCHIKTE PANNEN OF ADAPTERPLATEN VOOR INDUCTIE LEIDT TOT EEN VOORTIJDIGE BEEINDIGING VAN DE GARANTIE.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE AAN DE KOOKPLAAT OF DE OMGEVING ERVAN KAN ONTSTAAN:

Type	SA TI3TB AF
Total vermogen 4900 W
Energieverbruik van de kookplaat EChob** 162.3 Wh/kg
Links voor zone	Ø 185 mm
Detectie kookpan Ø 100 mm
Normaal*	1400
Met Booster* -
Gestandaardiseerde categorie van het kookgerei**	B
Energieverbruik ECcw**	160
Linksijken zone	Ø 185 mm
Detectie kookpan Ø 100 mm
Normaal*	1400
Met Booster* -
Gestandaardiseerde categorie van het kookgerei**	B
Energieverbruik ECcw**	160
Rechts zone	Ø 260 mm
Detectie kookpan Ø 120 mm
Normaal*	1850
Met Booster* 2100 W
Gestandaardiseerde categorie van het kookgerei**	D
Energieverbruik ECcw**	167

• het vermogen kan variëren in functie van de afmetingen en het materiaal van de kookpotten
  ** berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2)

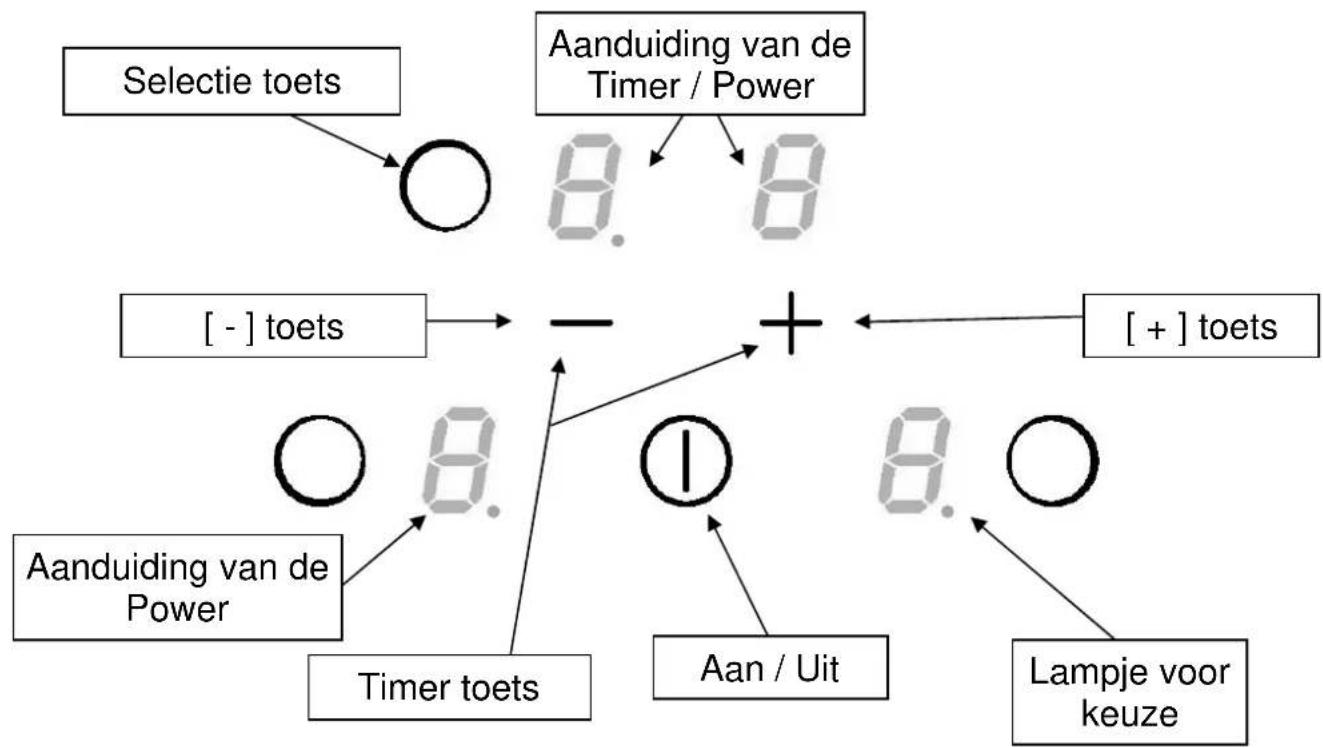

Bedieningspaneel

GEBRUK VAN HET APPARAAT

Display

Display		Aanduiding	Functie
0.		Nul	Kookzone	geactiveerd
1...9		Vermogenniveau	Keuze	kookniveau
U	Detectie kookpan	Geen of onaangepaste kookpan
E		Foutmeling	Defect	elektronisch	circuit
H		Restwarmte	De	kookzone	is warm
P		Booster	Het	turbovermogen	is geactiveer
L		Vergrendeling	Tafel	is beveiligd

Ventilate

De koelingsventilator functioneert—helemaal automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt maar de tweede snelheid over wanner het kookvlak intensief gebruikt worden. De ventilator verminderst snelheid en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glaseen blauwachtige waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie bobine. Wanner deze in werkig is produeert ze een variabel elektromagnetisch veld dat op+zijn beurt inductiestroom produeert in de magnetische bodem van de pan. Hierdoor verwarmt de pan die op de kookzone staat.

Uiteraard zijn aangepaste pannen vereist:

• Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel met een magneet te controlleren) zoals: gietijzeren ketel, zwarte ijzeren pan, geëmailleerde metalen pannen, in inox met magnetische bodem, ...
• Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductie kookzone houdt onmiddelijk rekening met de afmeting van de gebruikte pan. Is de diameter te Klein dan werkt de pan Niet. De diameter varieert in functie van de diameter van de kookzone. Wanner de pan Niet aan de kookplaat aangepast is, blijft het symbol ( ) branden.

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werkig. Deze activering wordt weergegeven door een Lichtje, een aflezing en/of een geluidssignaal.

Druk Niet op meertere toetsen tegelijk.

Inwerkingstelling

• In- en uitschakelen van de kookplaat:

Actie	Bedieningspaneel				Display
Inschakelen	Druk①	op	[	]	4 x [0]
Uitschakelen	Druk②	op	[	]	geen of [H]

• In- en uitschakelen van een kookzone:

Actie	Bedieningspaneel	Display
Kiezen	Druk op selectie toets van de zone [0]
Instellen	Druk op [+] [1] tot [9]
Daling	Druk op [-] [9] tot [1]
Uitschakelen	Druk op [-] [0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtposition.

Detectie van de pan

De detectie van de pan verzekert een optimale veiligheid. De inductie functioneert nicht:

• indien er geen pan op de kookzone staat of wanner de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbol [] verschijnt op de display. Wanner een pan op de kookzone worden geplaatst verdwijnt de [] .
• De werkung worden onderbroken wanner tijdens het koken de pan van de kookzone worden genomen. Het symbool [] verschijnt op de display. De [] verdwijnt wanner de pan terug op het kookvlak worden geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruick. De pantedectie [] blijdt dan nicht actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm+zijn, worden dit aangegeven door [H].

Het symbol [H] gaat uit wanner de kookzones zonder gevaar+kunnen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones Niet aanraken en geen enkel

warmtegevoelig voorwerp op de kookzonesplaatsen. Gevaar voor brand of brandwonden!

Booster functie

De booster functie [P] verleent aan de gekozen kookzone een opgevoerd vermogen.

Indien denen functie geactiveerd is, werken denen kookzones gedurende 5 minuten met een aanmerkelijk hoger vermogen. De booster is ontworpen om bijvoorbeeld snel große hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

• In en uitschakelen van de booster:

Actie Bedieningspaneel Display

De zone kiezen Druk op selectie toets van de zone [ 0 ]

Het vermogen kiezen Druk op [+] [1] tot [9]

De booster inschakelen Druk op [+] [P]

De booster uitschakelen Druk op [-] [9]

Timer functie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden met verschillende tjdsaanduidingen ( van 0 tot 99 minutes ) voor iedere zone.

• Regeling of wijziging van de kooktijd:

Actie Bedieningspaneel Display

De zone kiezen Druk op selectie toets van de zone [ 0 ]

Het vermogen kiezen Druk op [+] [1] tot [9]

« Timer » kiezen Druk gewijktijdig op [ - ] en [ + ] Timer [ 00 ]

Verminder de tijd Druk op [-] [00] tot 30,29,28,27...

Vermeerder deijd Druk op [+] dearend vermeerderd

De tijsdsduur is ingesteld en begint te verlopen.

• Uitschakelen van de timerfunctie:

Actie Bedieningspaneel Display

De zone kiezen Druk op selectie toets van de zone lampje van de zone aan

« Timer » kiezen Druk gelijktijdig op [ - ] en [ + ] resterendearend

Uitschakelen Druk op [-] Timer [00] dan uit

Indien verschillende timers geactiveerd zich, volstaat het deze actie te herhalen.

Automatisch uitschakelen op het einde van de kooktijd:

Wanner de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [00] waar en een geluidssignaal werkblinkt.

Druk op een toets om het geluid en het knipperen te beeindigen.

• Gebruik van de timer zonder koken:

Actie Bedieningspaneel Display

De kookplaat activeren Druk op [ ] 4x[0] of [H]

« Timer » kiezen Druk gewijktijdig op [ - ] en [ + ] [ 00 ]

Verminder deijd Druk op [-] [00] tot 30,29...

Vermeerder deijd Druk op [+ ] dearend vermeerderd

Wanner de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] waar en een geluidssignaal werkblinkt.

Druk op een toets om het geluid en het knipperen te beeindigen.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [①]).

Vergrendelen:

Actie Bedieningspaneel Display

Kookplaat inschakelen Druk op [ 0] of [ H ]

Vergrendelen Druk gewiktijdig op [-] en selectie

toets rechts voor

Druk opniew op selectie toets [L]

• Ontgrendelen:

Actie Bedieningspaneel Display

Kookplaat inschakelen Druk op [ ① ] [L]

In de 5 seconden na de start:

Kookplaat ontgrendelen

Druk gewelijkijdig op [ - ] en selectie [ 0 ]toetsrechtsvoorDruk opnieuw op [ - ]

alle zone lampjes UIT

Kwaliteit van de pannen

Aangepaste kookpotten:

staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem.

Niet aangepaste kookpotten:

aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein.

De fabrikanten vermelden of hun producten geschikt zijn voor inductie.

Om u ervan te verzekeren of de kookpotten geschikt zich:

Giet een beetje water in een kookpot en plaats deze op een inductie kookzone ingesteld op [ 9 ] Het water moet binnen enkele seconden opwarmen.
- Houd een magneet gegen de bodem van de kookpot. De magneet要去 blijven plankken.

Sommige kookpotten zoemen wanner ze op een inductie kookzone geplaatst worden. Dit wil nicht zeggen dat het apparaat defect is en het beinvloedt geenszins het functioneren.

Afmetingen van de pannen

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 tot 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 tot 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 tot 4	Stoom Groenten, vis, vlees
4 tot 5	Water Gekooke aardappelen,	soep, pasta Verse groenten
6 tot 7	Zachtjes koken Vlees, lever, eieren, braadworsten Goulash, rollade, pens
7 tot 8	Koken, braden Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water
P	Braden Op kooktemperatuur brengen	Water

REINIGING EN ONDERHOUD

Laat het apparaat eerst afkoelen, anders bestaat er risico voor brandwonden.

Maak de kookplaat regelmatig schoon. Gebruik hiervoor een vochtige doek en wat reinigingsmiddel of een special product voor keramisch glas.

Om het apparaat te reinigen要去 het uitgeschakeld zichn.

Het reinigen van het apparaat met een stoomreiniger of een hagedrukreiniger is om veiligheidsredenen nicht toegelaten.

• Gebruik in geen geval schurende of bijtende reinigingsmiddelen zoals grill- en ovensprays, vlekken- of roestmiddelen, schuurpoeder of sponsjes met een krassend oppervlak.
• Wrijf de kookplaat verwolgens met een schone doek droog.
• Verwijder suiker of spijzen die suiker bevatten onmiddelijk.

KLEINE STORINGEN VERHELPEN

De kookplaat of de kookzone werkt nicht:

• De kookplaat is verkeerd op het elektrisch net aangesloten
• De zekering is gesprongen --> controller de zekering in de meterkast.
• Kijk na of de vergrendeling Niet is ingeschakeld
• De tiptoetsen়n met water of vet bespat
• Er staat een voorwerp op de tiptoetsen

Het symbol [U] light op:

• Er staat geen pan op de kookzone
• De pan is nicht geschickt voor inductie
• De diameter van de bodem van de pan is teklein in vergelijking met de kookzone

Het symbol [E]licht op:

• Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallenuit:

• De verilgheit is in werkung getreden
• Deze treedt in werkung wanner u vergeten heeft een kookzone uit te schakelen
• De veiligheid treedt eveneens in werkig wanner een of meerere tiptoetsen bedekt zich
• Een kookpan is leeg en de bodem is oververhit
• De kookplaat beschicht eveneens over een automatische verminderung van het vermogen en van een automatische uitschakeling bij oververhitting

De ventilator blijdt doorwerken na het uitzetten van de kooktafel:

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• De ventilator stop vanzelf

Het symbol [L]licht op:

• Zie hoofstuk vergrendeling

Het symbol [ ]of[ Er03]licht op:

• Even voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt van zodra de toetsen vrijgemaakt of afgekuistহn.

Het symbol [E2] of [EH]licht op:

• De kooktafel is oververhit,That afkoelen,daarna kunt u ze weer terug inschakelen.

Het symbol [E3]licht op:

Het symbol [E6]licht op:

• Foutstroomcircuit. Controller de frequentie en spanning van het elektrisch netwerk.

Het symbol [E8]licht op:

• De luchttoevoer van de ventilator is afgesloten. Maak deze vrij.

Indien een van deze fouitmeldingen blijft verschijnen, kurz u de Dienst na verkoop contacteren.

MILIEUBESCHERMING

• Het verpakkingsmaterial is milieuvriendelijk en geschikt voor recycling.
• Elektrische en elektronische apparaten bevatten nog waardevolle materialen. Ze bevatten darüber ook nog schadelijke stoffen, die voor de werkung en de verilgheidoodzakelijk+zijn.

• Werp het oude apparaat in geen geval weg met het huisvuil.
• Doe beroep op het door uw gemeente ingerichte inzamelpunt voor verwijdering en recycling van elektrische en elektronische apparatuur.

Montage en aansluiting mogen uitsluitend door een erkendvakman worden UITgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zich verblijfplaats na te leven.

Plaatsen van de waterdichte strip:

De beschermfolie (3) verwijderen en de dichtingstrip (2) met 2 mm afstand van de buitenrand van de kookplaat op het glas plakken.

Montage:

Inbouwmaten:

Afmetingen glas Uitsparing voor vlakbouw

520 x 590 mm 490 x 560 mm

• De afstand:tussen de uitsparing en de muur en/of een meubel moet minstens 50~mm bedragen.
• Het apparataat behoort wat brandveiligheid betreft tot het type Y. Alleen apparaten van dit type mogen met een Kant naast een hoge kast of een muur worden ingebouwd. Let op: aan de andere kang mag geen enkel meubel of apparataat hoger�n dan de kookplaat.
• Het werkblad要去en hittebestendige lijm (100^) zich verwerkt.
• De strips aan de muurranden dienen hittebestendig te zich.
• De kookplaat mag Niet boven een oven zonder ventilator, een vaatwasser, een wasmachine of een droogkast worden ingebouwd.
• Om een goede beluchting van de elektronica in de kookplaat te verzekeren要去 onder de kookplaat een luchtspleet van 20mm worden voorzien.
• Indien er zich een lade onder de kookplaat bevindt,ogens in deze lade geen ontvlambare voorwerpen (bijv. spuitbussen) worden bewaard.
• Tussen het apparaat en een afzuigkap要去 de door de fabrikant aangegeven veiligheidsafstand worden in acht genomen. Bij gebrek aan geveens要去 deze afstand minstens 760~mm bedragen.
• De aansluitkabel van de kookplaat mag na het inbouwen aan geen enkele mechanische belasting, bijv. door een lade, onderhevigহn.
• De snijvlakken van het werkblad dienen met een speciale lak, siliconenrubber of giethars te worden verzegeld om opzwellen door vochtigheid te verhinderen. Zorg ervoor dat de meegeleverde pakkingstrip zorgvuldig worden opgeplakt.

• De kookplaat in geen geval met silicone vastkleven! Anders is het later nicht meer möglich de kookplaat waar te verwijderen zonder ze te vernielen.
  WAARSCHUWING: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat,rekken die door de fabrikant aangeduid zich als geschikt of beschermrekken geintegreerd in het apparaat. Het gebruik van ongeschichterekken kan ongelukken veroorzaken.

• De installmentie en de aansluiting op het elektrisch net月至en worden toevertrouwd aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.

• Na de montage mag geen contact möglichk zich met onderdelen die bij het gebruik onder spanning staan.
• Of de vereiste aansluitgegevens met die van het elektrisch net overeenstemmen, ziet u op het typeplaatje.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net+kennen worden geschienen. Staat deze open (niet aangesloten) moet de contactopening minstens 3 mm bedragen. Geschekte scheidingsinstallaties zich beveiligingsschakelaars, zekeringen, differntie schakelaars en contactoren.
• De installmentie要去 door zekeringen beveiligdijken. Elektrische kabels要去 door inbouwelementen afgedektijken.
• Als het apparaat Niet met een bereikbare stekker is uitgerust,要去en bij een vaste inbouw in overeenstemming met de montageaanwijzingen andere onderbrekingsmiddelen worden voorzien.
• De toevoerkabel moet zo worden gelegd dat hij nicht met de hete onderdelen van de kookplaat in aanraking komt.

Let op!

Dit apparatus is voorzien voor aansluiting op een netspanning van 230V 50 / 60Hz

Verbind steeds de aarding.

Volg het aansluitschema.

De aansluitdoos bevindt zich aan de onderkant van het apparaat. Gebruik een schroevendraaier om de behuizing te openen en stek deze in de voorziene gleuven.

Netwerk	Aansluiting	Kabeldiameter	Kabel	Beschermingskaliber
230 V~ 50/60 Hz	1 fase +N 3 x 2	5 mm2	H 05 VV - F	25 A*
			H 05 RR - F
400 V~ 50/60Hz	2 fasen + N 4 x	1.5 mm2	H 05 VV - F	16 A*
			H 05 RR - F

(^*) volgens norm EN 60 335-2-6

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitmogelijkheden de messing verbindingsplaatjes die zich in de behuizing bevinden.

Eén fase 230V 1P + N

Breng een verbindingsplaatje:tussen aansluitklem N1 en N2 aan, breng een verbindingsplaatje: tussen aansluitklem L1 en L2 aan.

Bevestig de aarding aan de aansluitklem „aarde“, de nulleider aan aansluitklem N1 of N2, de fase L aan aansluitklem L1 of L2.

Tweefasen 400V 2P + N

Breng een verbindingsplaatje:tussen aansluitklem N1 en N2 aan.

Bevestig de aarding aan de aansluitklem „aarde“, de nulleider aan aansluitklem N1 of N2, fase L1 aan aansluitklem L1 en fase L2 aan aansluitklem L2.

Let op! De draden correct insteken. De schroeven stevig aanhalen.

Wijল nicht verantwoordelijk voor ongevallen die door een verkeerde aansluiting of door een ontbrekende of verkeerde aansluiting van de aardig ontstaan.
