Producttype	Inbouw keramische kookplaat
Merk	Samana
Model	SA TV 4 AF
Aantal kookzones	4
Afmetingen tafel (L x D)	590 x 520 mm
Uitsnijmaat	560 x 490 mm
Geschat gewicht	10 kg
Elektrische voeding	230 V ~ 50/60 Hz (eenfasig) of 400 V ~ 50/60 Hz (tweefasig)
Totaal vermogen	6000 W
Vermogen kookzones	Links voor: 1800 W (Ø 190 mm), Links achter: 1200 W (Ø 155 mm), Rechts achter: 1800 W (Ø 190 mm), Rechts voor: 1200 W (Ø 155 mm)
Bediening	Touchbediening met digitaal display
Belangrijkste functies	Restwarmte-indicator, toetsenblokkering, automatische kookprogrammering, veiligheidsuitschakeling
Onderhoud en reiniging	Reinigen met een vochtige doek en afwasmiddel of een speciale keramische kookplaat reiniger. Geen schuurmiddelen of stoomapparaten gebruiken.
Veiligheid	Toetsenblokkering, restwarmte-indicator, automatische uitschakeling bij oververhitting of overkoken
Reserveonderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar bij de klantendienst. Reparaties uitsluitend door een specialist.
Garantie	1 jaar vanaf aankoopdatum, tegen fabricage- of materiaalfouten
Algemene informatie	Gemaakt in Frankrijk. Voldoet aan de WEEE-richtlijn. Niet bij het huisvuil gooien.

Veelgestelde vragen - SA TV 4 AF SAMANA

Wat te doen als de kookplaat niet aangaat?

Controleer of de kookplaat correct is aangesloten op het elektriciteitsnet en of de zekering niet is gesprongen. Zorg ervoor dat de touchbediening niet bedekt is met water of vet. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Wat betekent het symbool [E] op de kookplaat?

Het symbool [E] duidt op een fout in de elektronische schakeling. Het is noodzakelijk om de klantendienst te bellen.

Wat betekent het symbool [L] op het display?

Het symbool [L] geeft aan dat de bedieningsbalk is vergrendeld. Om te ontgrendelen, druk tegelijkertijd op de toetsen [-] en [+] van de linkervoorzone nadat u de kookplaat hebt ingeschakeld.

Hoe vergrendel en ontgrendel ik de bedieningsbalk?

Om te vergrendelen: schakel de kookplaat in door 2 seconden op [①] te drukken, druk dan samen op [-] en [+] van de linkervoorzone, en druk nogmaals op [+]. Het display toont [L]. Om te ontgrendelen: schakel de kookplaat in, druk binnen 5 seconden samen op [-] en [+] van de linkervoorzone om [L] te wissen.

Hoe maak ik de keramische kookplaat schoon?

Schakel uit en laat de kookplaat afkoelen. Reinig met water met een beetje afwasmiddel of een speciale keramische kookplaat reiniger. Gebruik nooit schuurmiddelen, staalwol of stoomapparaten. Droog af met een schone doek.

Wat te doen bij een barst in de keramische plaat?

Haal onmiddellijk de stekker uit het stopcontact en neem contact op met de klantendienst. Gebruik de kookplaat niet totdat deze is gerepareerd.

Hoe gebruik ik de automatische kookfunctie?

Selecteer de gewenste kookzone, druk vervolgens op [+] tot [9]. Druk nogmaals op [+] zodat [A] knippert met [9]. Gebruik dan [-] om het gewenste kookniveau te kiezen (bijv. [7]). De zone werkt eerst op vol vermogen en vermindert dan automatisch naar het geselecteerde niveau.

Wat te doen als het symbool [Er03] wordt weergegeven?

Het symbool [Er03] geeft aan dat een voorwerp of vloeistof de touchtoetsen bedekt. Maak het oppervlak schoon en maak de toetsen vrij. Het symbool verdwijnt zodra de toetsen vrij zijn.

Kan ik aluminium of kunststof pannen gebruiken?

Nee, deze materialen kunnen smelten op de hete kookzones. Gebruik alleen pannen die geschikt zijn voor keramische kookplaten, bij voorkeur met een vlakke en magnetische bodem voor een goede warmtegeleiding.

Wat is het totale maximale vermogen van de kookplaat?

Het totale vermogen van de kookplaat SA TV 4 AF is 6000 W. Elk kookzone heeft een nominaal vermogen: links voor 1800 W, links achter 1200 W, rechts achter 1800 W, rechts voor 1200 W.

GEBRUIKSAANWIJZING SA TV 4 AF SAMANA

We danken U hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische inductiekookplaat.

Teneinde dit apparaat goed te kennen raden we U aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en ze te bewaren om ten gespaste tjde te konnen raadplegen.

INHOUD

VEILIGHEID. 26

VOORZORGSGMAATREGELEN VOOR GEBRUK VAN HET TOESTEL 26
GEBRUK VAN HET APPARAAT 26
VOORZORGSMAATREGELEN TEGEN BESCHADIGING 28
VOORZORGSGMAATREGELEN BII DEFECT VAN HET APPARAAT 29
ANDERE BESCHERMINGEN 29

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installmentie en de elektrische aansluiting van het apparaat dienen aan een erkendevakmantoevertrouwd te worden. De fabrikant kan nicht verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
• Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geinstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevers van het vitrokeramisch glas.
• Het apparaat nicht ombouwen of wijzigen.
• De kookplaat dient nicht als ondergrond of werkvlak.
• De verilgheit worden enkel verzekerd wonneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlangkabel voor de aansluiting op het elektrisch net.
• Het apparaat mag nicht gebruikt worden boven een vaatwasmachine of een droger, de vrijgekomen damp kan de elektronische apparatuur beschadigen.
• Dit apparaat is nicht bestemd voor gebruik met een exter tijdschakelklok of een afstandsbediening.

Gebruik van het apparatus

Schakel de warmtebron na gebruik steedsuit.
- Waak steeds over bereidingen die oliën en vetten bevatten want denen küssen vlug vlam vatten.
- Pas op voor brandwondenijdens en na het gebruik van het apparaat.

• Verzeker uervaan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookvlak of met een warme pan in contact komt.
• Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich nicht in de onmiddelijk neBABJHEID van het functionerende apparaat bevinden.
• Gebruik enkel de hiertoe voorziene pannen. Bij onverhoeds aanschaken of restwarmte zouden andere materialen können smelten of ontbranden.
• Bedek het apparaat nooit met een doek of een beschemblad. Het zou können verhitten en ontvlammen.
• Kinderenjonger dan 8aar, personen van wie de psychische en of mentale capacititeit vermindert zich en personen van wie de kennis onaangepast is, können dit toestel enkel onder toezurecht gebruiken of indien zich opgeleid zich om dit toestel te gebruiken in veilige omstandigheden.
• Zij dienen waar bij op de hoogte te zijn van de möglichke risico's die zich{kunnen voordoen. Kinderenogeniet met dit toestel spelen.
• Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel Niet aan kinderen toevertrouwd worden.
• Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen Niet geplaatst worden op het glazen kookopppervlak waar dat deze dan heet hunnen worden.

Voorzorgsmaatregelen gegen beschadiging

• Beschadigde pannen of pannen met ruwe bodem (niet geëmailleerd gietijzer) können de vitrokeramiek beschaden.
• De aanwezigheid van zand of andere schuurmaterialen können de vitrokeramiek beschaden.
• Laat geen voorwerpen (zelfskleine) op de vitrokeramiek vallen.
• Vermijd het stoten van pannen gegen de rand van het glas.
• Verzeker uervaan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
• Plaats ofThatge pannen op de kookplaat.
• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen{kunnen tijdens het afkoelen het vitrokeramische oppervlak doe den barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddelijk van de nog hete zones (opgepast: risico voor brandwonden)
• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats nooit een warme pan op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm)CUSSEN de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bv sprays) in de lade onder de kookplaat. Eventuele bestekbakken dieren in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddelijk de elektrische stroom van het apparaatuit indien er een barst of spleet in de vitrokeramiek is enverwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zich openen.
  WAARSCHUWING: Als het glazen kookoppervlak gebrozen is schakel het toesteluit om een möglichke electrische schok te voorkomen

• Zorg ervoor dat de pan steeds in het midden van de kookzone staat. De bodem van de pan要去 de kookzone zoveel möglich bedekken.
• Een magnetisch veld kan elektronische apparatuur beinvloeden. Personen die een pacemaker dragen doen er goed aan eerst een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen:DEXZE KUNNEN op de nog hete zones smelten.
• Vuur nooit blussen met water. Schakel de kookzoneuit. Vlammen voorzichtig met een deksel, smoordeksel of iestdergelijks verstikken.

Type	SA TV4 AF
Total vermogen 6000 W
Energieverbruik van de kookplaat EChob* 180.7 Wh/kg
Links voor zone	Ø 190 mm
Normaal	1800
Gestandaardiseerde categorie van het kookgerei* C	183.9
Energieverbruik ECcw*
Linkschter zone	Ø 155 mm
Normaal	1200
Gestandaardiseerde categorie van het kookgerei* A	173.8
Energieverbruik ECcw*
Rechtschter zone	Ø 190 mm
Normaal	1800
Gestandaardiseerde categorie van het kookgerei* B	191.3
Energieverbruik ECcw*
Rechtsvoor zone	Ø 155 mm
Normaal	1200
Gestandaardiseerde categorie van het kookgerei* A	173.8
Energieverbruik ECcw*

• berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2)

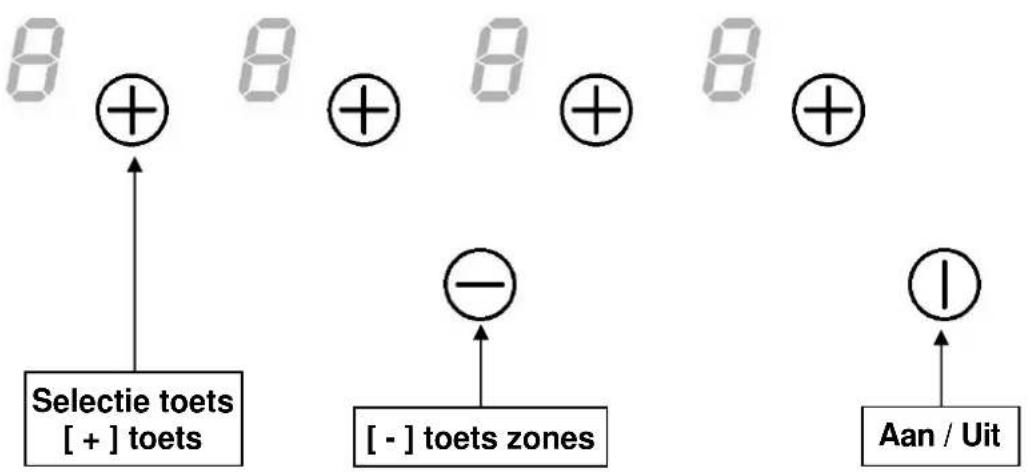

Bedieningspaneel

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werkung. Deze activering worden weergegeven door een Lichtje, een aflezing en/of een geluidssignaal.Druk Niet op meerere toetsen tegelijk.

Display

Display	Aanduiding	Functie
0.	Nul	Kookzone	geactiveerd
1...9	Vermogenniveau	Keuze	kookniveau
A	Onmiddelijke opwarming	Automatisch	koken
E	Foutmelding	Defect	elektronisch	circu
H	Restwarmtte	De	kookzone is wa
L	Vergrendeling	Kookplaat	vergrendelen

IN WORKING STELLEN EN GEBRUK VAN HET APPARAAT

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen detergent, deze kan op het glas een blauwachtig waas doein verschijnen.

Inwerkingstelling

In- en uitschakelen van de kookplaat :
Actie	Bedieningspaneel	Display
Innschaken	Druk op [ ① ]	3 x [ 0 ]
Uitschaken	Druk op [ ① ]	geen of [ H ]
In- en uitschakelen van een kookzone :
Actie	Bedieningspaneel	Display
Kiezen	Druk op het geselecteerde gebied	[ 0 ]
Instellen	Druk op [ + ]	[ 1 ] tot [ 9 ]
Uitschaken	Druk op [ - ]	[ 9 ] tot [ 0 ] [ H ]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtposition.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm�n, worden dit aangegeven door [ H ].

Het symbol [H] gaat uit wanner de kookzones zonder gevaar kuren aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones Niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Programmeren van automatisch koken

Alle kookzones zijn uitgerust met een hulpmiddel voor automatisch koken. De kookzone functioneert eerst een zekereijd op volle kracht en vermindert dan automatisch het vermogen op de uitgekozen warmte.

Programmeren van automatisch koken :

Actie	Bedieningspaneel	Display
De zone kiezen	Druk op het geselecteerde gebied [0]
Het vermogen kiezen	Druk op [+] van [1] maar [9]
Automatisch koken kiezen	Druk opnieuw op [+] [9] knippert met [A]
Het vermogen kiezen	Druk op [-] van [9] maar [8] [7]
(vb. « 7 »)	tot [7] [7 knippert met [A]

Stopzetten van automatische bediening :

Actie	Bedieningspaneel	Display
De zone kiezen Druk op het geselecteerde gebied [7] knippert met [A]
Het vermogen kiezen Druk op [-] [0]

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [①]).

Vergrendelen :

Actie		Bedieningspaneel	Display
Kookplaat inschakelen		Druk op [ ① ]	[0] of [H]
Vergrendelen	Druk gewiktijdig	op [-] en [+] links voor Druk opnieuw op [+]	[L]

Ontgrendelen :

Actie	Bedieningspaneel	Display
Kookplaat inschakelen	Druk [ ① ]	[L]
In de 5 seconden na de start:
Kookplaat ontgrendelen	Druk gewiktijdig op [-] en het geselecteerde gebied links voor [0] or [H] Druk opnieuw op [-]

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgivend)

1 - 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 - 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 - 4 Stom Groenten, vis, vlees
4 - 5	Water Gekooke aardappelen, soep,	pasta Verse groenten
6 - 7	Zachtjes koken Vlees, lever, eieren,	braadworsten Goulash, rollade, pens
7 - 8	Koken Braden	Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water

ONDERHOUD EN REINIGING

• Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.
  Maak nicht de haardplaat schoon als het glas te heet is: risico van brandwond
• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruik in geen geval toestellen die met "stoom" of met "druk" werken.
• Geen voorwerpen gebruiken die de vitrokeramiek konnen beschadigen (zoals schuursponzen of mespunten...)
• Gebruik geen schuurproducten,DEXe kuren het apparaat beschadigen.
• Droog het apparaat met een propere doek.
• Verwijder onmiddelijk suiker of spijzen die suiker bevatten.

• de kookplaat is slecht op het elektrisch net aangesloten
• de veiligheidszekering is gesprongen
• kijk na of de vergrendeling Niet is ingeschakeld
• de tiptoetsen়n met water of vet bespat
  er staat een voorwerp op de tiptoetsen

Het symbol [E]licht op :

• Het elektronisch system is ontregeld.
• Ontkoppel de kookplaat en sluit opniew aan.

Een enkele zone of alle zones vallenuit :

• de veiligheid is in werkung getreden
• deze treedt in werkung wanner u vergeten heeft een kookzone uit te schakelen
• de veilighheid treedt eveneens in werkig wanner een of meerdere tiptoetsen bedekt zichn
• een pan is leeg en de bodem is oververhit
• de kookplaat beschikt eveneens over een automatische verminderung van het vermogen en van een automatische uitschakeling bij oververhitting

Het symbol [L]licht op :

Zie hoofdstuk vergrendeling

Het symbol [Er03]licht op:

• Even voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt van zodra de toetsen vrijgemaakt of afgekuistহn.

Het symbol [Er21]licht op:

• De kooktafel is oververhit,That afkoelen,daarna kunt u ze weer terug inschakelen.

Het symbol [U400], [Er25] of [U4]licht op:

• De kooktafel werden nicht goed aan het network aangesloten. Kijkde aanlsuiting na.

Indien een van deze fouitmeldingen blijft verschijnen, kurz u de Dienst na verkoop contacteren.

MILIEUBESCHERMING

• de verpakkingsmaterialen zijn ecologisch en recycleraar.
• de elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.

Werp het apparaat Niet weg met het huisvuil
- Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat maar het containerpark van uw gemeente

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van+zijn verblijfplaats na te leven.

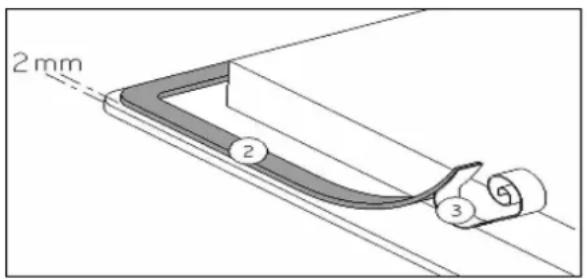

Plaatsen van de waterdichte strip

De zichklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Hetplaatsen dient met groe zorg volgens onderstaande tekening te worden uitgevoerd.

De beschemfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

Inbouw

• De uitsparing in het tablet volgens model kookplaat :

Afmetingen glas Uitsparing voor vlakbouw

520 x 590 mm 490 x 560 mm

• De afstand:tussen de kookplaat en de muur dient minstens 50mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschermingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan dechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger�n dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100^)
• De materialen van het werkblad hunnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te+zijn.
• Installee de kookplaat Niet boven een Niet geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat een afstand van 20mm voorzien om een goede verluchting van de elektronische apparatuur te verzekeren
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die nicht warmtebestendig�<|im_start|>
• Voor de afstand:tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760~mm te respecteren.
• De verbindskabel mag na aansluiting aan geen enkele mechanische spanning onderhevigঃn, zoals bijvoorbeeld een lade.

• Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat,pek den die door de fabrikant aangeduid zichn als geschikt of beschermrekken geintegreerd in het apparaat. Het gebruik van ongeschikterekken kan ongelukken veroorzaken.

• De installmentie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op hoogte is van de voorgeschreven normen.

• Na het monteren要去en de stukken die onder spanning staan beschermd blijven.
• De nodsige aansluitgegevens staan op het kenplaatje et het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van eeneerpolige stroomonderbreker van het net gezugeschieren te zich. Staat deze open (niet aangesloten), dan要去 de contactopening minstens 3mm bedragen.
• Het elektrische circuit dient van het net geschaden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiele schakelaars en contacten.
• Indien het toestel Niet voorzien is van een bereikbaar stopcontact, dan要去en middelen voor uitschakeling aan de vaste installmentie toegevoegt worden inovereenstemming met de installmenteregeling.
• De voedingslang要去 geplaatst worden zodate de hete delen van de kookplaat of de oven Niet raakt.

Let op!

Dit apparatus is voorzien voor een aansluiting op een netspanning van 230V 50 / 60HZ Verbind steeds de aarding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraier enplaats deze in de twee gleuven voor de twee pijlen.

Voeding	Aansluiting	Kabelsectie	Kabel	Zekering
230V~ 50 / 60Hz 1	Phase + N 3 x	2.5 mm²	H 05 VV - F H 05 RR - F	25 A*
400V~ 50 / 60Hz 2	Phases + N 5 x	2.5 mm²	H 05 VV - F H 05 RR - F	2x 16 A*

* berekend met de coefficiennt van gelijktijdigheid volgens de standard EN 60 335-2-6

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitingen de bruggen in messing die zich in de aansluitdoos bevinden.

Een fase 230V~1F:

Plaats een brug tussen 1 en 2.

Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, de fase L op de aansluitklem 1 of 2.

Tweefasen 400V\~2F:

Verbind de a Harding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, fase L1 met de aansluitklem 1 en fase L2 met de aansluitklem 2.

Let op! Het te hard losdraien van de schroeven van de aansluitdoos kan deze LASTe beschadigen. De schroeven zullen dan in het ijle draaien. De draden goed doorsteken en de schroeven goed aanspannen.

We können nicht verantwoordelijk gesteld worden voor ongevalen voortkomend uit een slechte aansluiting of ongevalen die gebeuren door toestellen zonder of met een defecte aardig.
