GEBRUIKSAANWIJZING SA TV 3 AF SAMANA

Bedankt om voor dit product van HIGHONE gekozen te hebben.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk HIGHONE aan, deze staan garant staan voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zich.

Welkom bij ELECTRO DEPOT.

Bezoek onsite website www.electrodepot.be

ELECTRO DEPOT

Alvorens het toestel te gebruiken

20 Veiligheidsinstructies

Overzicht van het toestel

25 Beschrijving van het toestel

25 Technische eigenschappen

Gebruik van het toestel

26 Installatievoorschriften

27 Elektrische aansluitingen

28 Ingebruikname en beheer van het toestel

30 Koottips

Praktische informatie

31 Onderhoud en reiniging
31 Wat kan u doen bij problemen?
32 Afdanken van uw oude toestel

A

Alvorens het toestel te gebruiken

Besteklant,

Wij wilten u hartelijk bedanken voor uw vertrouwen en uw keuze voor荃 vitrokeramische kookplaat.

Om dit toestel goed te kennen, raden wij u aan deze handleiding aandachtig te lezen en volledig door te nemen en deze te bewaren zodat u hem later kurz raadplegen indien nodig.

Veiligheidsinstructies

Voorzorgsmaatregelen voor het gebruik van de kookplaat

• Verwijder alle verpakkingselementen.
• Deinstallatie enelektrische aansluitingen van het toestel dieren toevertrouwdte worden aan erkende specialisten. Defabrikantkan in geen geval aansprakelijk gesteld worden voor schade als gevolg van een inbouw-of aansluitingsfout.
• Het toestel mag uitsluitend gebruikt worden indien het gemonteerd en geinstallerd is in een geschikt en goedgekeurd meubel en werkblad.
• Het toestel is uitsluitend bestemd voor normaal huishoudelijk gebruik

(bereiding van maaltijden) en mag in geen geval gebruikt worden voor andere huishoudelijk, commerciele of industrièle doeleinden.

• Verwijder alle stickers en labels van het vitrokeramisch glas.
• U mag het toestel nicht ombouwen of wijzigen.
• De kookplaat mag nicht gebrukt worden als ondersteuning of werkblad.
  Uw verilgheit worden enkel verzekerd indien het toestel aangesloten worden op een geaard stopcontact conform de geldende normen.

• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.

• Het toestel mag nicht gebrukt worden boven een vaatwasser of droogtrommel: de vrijgekomen waterdamp zou de elektronica können beschadigen.

• Dit toestel is nicht bestemd voor gebruik meteen externe timer of een afstandsbediening.

Gebruik van het toestel

• Schakel de pits na elk gebruik teruguit.
• Houd bereidingen met vet of olie voortdurend in de gaten, aangezien ze snel ontvlambaar zich.
• Zorg ervoor dat u zich steeds bewust bent van de risico's op brandwondenijdens en na het gebruik van het toestel.
• Zorg ervoor dat er geen voedingskabels van vaste of mobiele toestellen in contact

komen met de planta of een
warme kookpan.

• Magnetiseerbare voorwerpen (kredietkaarten, diskettes, rekenmachines) mogen zich nicht in de buurt van het toestel bevinden wonneer dat in werkking is.
• Plaats geen enkel metalen voorwerp, behalte metalen kookgerei op het toestel. Indien het toestel onopzettelijk ingeschakeld wordt of er nog restwarmte aanwezig is, zou het voorwerp, afhankelijk van het materiaal,+kennen opwarmen, smelten of vuur vatten.
• Dek het toestel nooit af met een doek of een beschermingsfolie. Deze kuren namelijk erg warm worden en zelfs vuur vatten.
• Kinderenjonger dan 8aar, personen met psychische en of mentale beperkingen en

A | Alvorens het toestel te gebruiken

personen van wie de kennisen ervaring onvoldoende zich, mogen dit toestel enkel onder toezicht gebruiken of wanner Hij opgeleid zich om dit toestel in veilige omstandigheden te gebruiken. Zij dienen waar bij op de hoogte te zich van de mogelijk risico's die zich kunnen voordoen. Kinderen mogen nicht met het toestel spelen.

• Zonder toezicht van een volwassene mag het reinigen en onderhoud vindit toestel nicht aan kinderen toevertrouwd worden.

• Metalen voorwerpen, zoals messen, vorken, lepelsendeeksels, mogen Niet op de glasplaat geplaatst worden, aangezien ze erg warm hunnen worden.

Voorzorgsmaatregelen om het toestel nicht te beschadigen

Kookpannen met

onbewerkte of (niet-geëmailleerd gietijzer...) beschadigde bodemskonnen het vitrokeramischeoppervlak beschadigen.

• De aanwezigheid van zand of andere schurende materialen können het glasoppervlak beschadigen.
• Zorg ervoor dat u geen voorwerpen, zichs geenkleine, maar vallen op de vitrokeramische kookplaat.
  Stoot nicht gegen de glazen randen met de kookpotten.
• Zorg ervoor dat de ventilatie van het toestel conform de instructies van de fabrikant is.
• Plaats geen lege potten op het kookvuur.
• Zorg ervoor dat de warme zones Niet in contactkommen met suiker, synthetische stoffen of aluminiumfolie. Bij het afkoelen+kennen deze

materies breuken of andere wijzigingen aan hetoppervlak van de vitrokeramischeplaatveroorzaken. Schakel het toesteluit en verwijder de stoffen onmiddelijk van de nog warme kookzone (opgelet: Risico op brandwonden).

WAARSCHUWING: Risico op brand! Geen voorwerpen op de kookplaat leggen.
- Plaats nooit warmek ookpannen op debedieningszone.
- Indien er zich een lade onder het ingebouwdtoestel bevindt, dientu ervoor te zorgen dat ervoldoende:tussenruimte (2 cm) is tussen de inhoud van die lade en de onderzijde van het toestel, zodate er een correcte ventilatie verzekerd kan worden.
- Plaats geen brandbare voorwerpen (zoals

spuitbussen) in delade onder de kookplaat. Besteklades dienen eventueel in hittebestendig materiaal vervaardigd te worden.

Voorzorgsmaatregelen bij een defect toestel

• Wanneer u een storing vaststelt,zet het toestel danuit en schakel de elektrische voedinguit.
• Indien de vitrokeramischeplaat barsten of spleten vertoont, dient u het toestel onmiddelijk los te koppelen van het elektriciteitsnet en contact op te nemen met de klantendienst.
  Herstellingen mogen uitsluitend uitgevoerd worden door gespecialiseerd personeel.

Open het toestel nooit zichl.

OPGELET
Indien de glasplaat gebarsten is, dient u de voeding van het toestel te onderbreken, zodateen eventuele elektrische ontlading vermeden wordt.

• Controller of het keukengerei steeds in het midden van de kookzones staat. De bodem van de kookpandient de kookzone zo goed möglich te bedekken.
• Het magnetische veldkande Working van een pacemaker beinvloeden. Gebruikers met een pacemaker worden dan ook aanbevolen inlichtingen in te winnen bij de verkoper of hun arts.
• Gebruik nooit kookpannenuit kunststof of aluminium, aangeziend die zouden können

• Probeer NOOIT vuur te blussen met water. Schakel het toesteluit. Vlammen voorzichtig met een deksel of een branddeken afdekken.

Overloopbeveiling

• Indien de overgelopen inhoud van een kookpan of een bepaald voorwerp de bedieningstoetsen languer dan 10 seconden bedekt, za de melding ER03 weergegeven worden. Die melding zal waar verdwijnen zodra de toetsen vrijgemaakt of gereinigd zich.

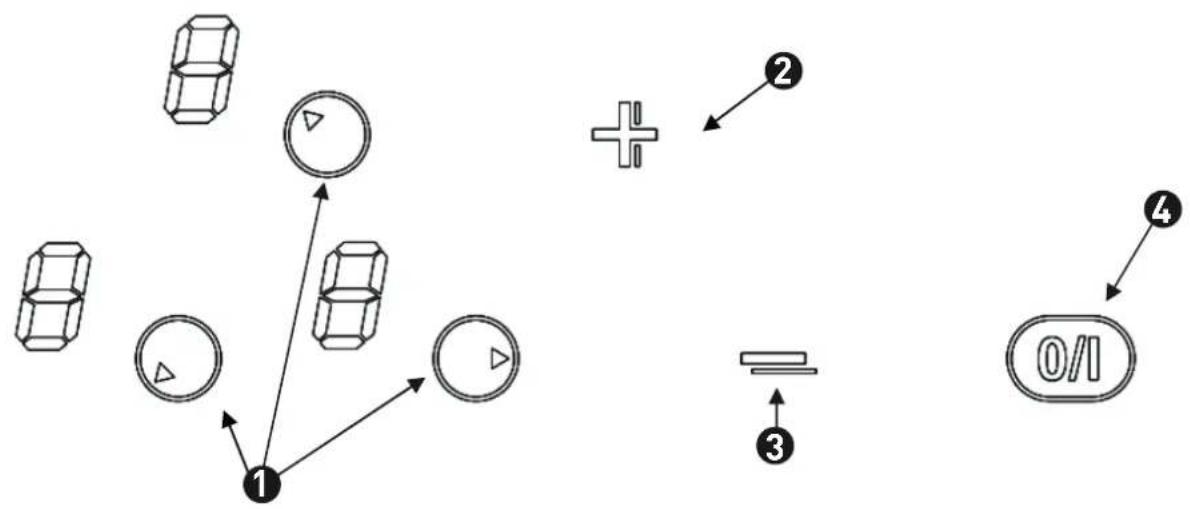

Beschrijving van het toestel

Bedieningstoetsen van de zone

Toets [ + ]

Toets [-]

Toets start/stop

Technische specificaties

Type	SA TV 3 AF
Total vermogen Energieverbruik van de kookplaat EChob*	4800W 180.5 Wh/kg
Links voor zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECcw*	Ø190mm 1800W C 183.9 Wh/kg
Linksijken zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECcw*	Ø155mm 1200W A 173.8 Wh/kg
Rechts zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECcw*	Ø220mm 1800W C 183.9Wh/kg

• berekend volgens de methoden voor het meten van de gebruikseigenschappen[EN 60350-2]

Installievoorschriften

Het monteren mag uitsluitend uitgevoerd worden door specialisten.

Gebruikers zich gehouden de wetgeving en geldende normen in het land waar ze zich bevinden na te leven.

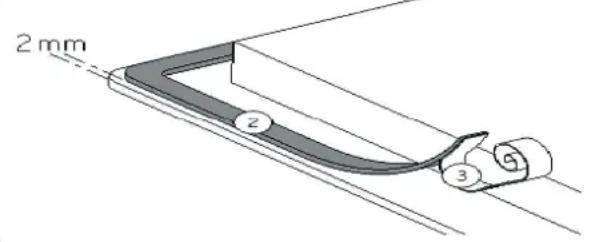

DeADFichtingaanbrengen:

Dankzij de kleefafdichting, die meegeleverd worden met het toestel, kan er geen vuiligheid in het meubelstukterechtkomen. Daarom dient ze zeer zorgvuldig aangebracht te worden in overeenstemming met de onderstaande schets.

Kleef de affdichting (2) op de rand van de tafel, op 2mm van de buitenzijde, nadat u de beschemingsfolie (3) verwijderd hebt.

Inbouw:

• Uitsparing van het werkblad:

Model Afmetingen van de glasplaat Afmetingen van de

uitsparing

SA TV 3 AF 520 × 590 ~mm 490 × 560 ~mm

• De afstand:tussen de kookplaat en de wand dient minstens 50~mm te bedragen.
• De lijsten aan de wanden dienen eveneens hittebestendig te zich.
• De bekleding van het werkblad dient vervaardigd teijken in hittebestendig materiaal [100°C].
• Installer de kookplaat Niet boven een Niet-geventileerde oven of een vaatwasser.
• De kookplaat is een toestel dat tot beschermingsklasse 'Y' behoort. Bij het inbouwen kan een van de zijkanten gegen de wand van een kast of een muur geplaatst worden. Aan de andere kant mogen er zich geen meubels of toestellen bevinden die hoger� dan het werkblad.
• Indien er zich een lade onder de kookplaat bevindt, mag u er geen ontvlambare voorwerpen (zoals sprays) of Niet-hittebestendige voorwerpen in opbergen.
• Het materiaal van het werkblad kan möglich uitzetten wanner het in contact komt met vocht. Om derijkant van de uitsparing te beschermen, dient u een laag vernis of speciale lijm aan te brengen.
• Voorzie zeker een ruimte van 20mm ten opzichte van dechterkant van het toestel om een goede luchtcirculatie en afkoeling van het elektronisch systeme te garanderen.
• De:tussenruimte tussende kookplaat en de afzuiigkap erboven dient de aanbevelingen van de fabrikant van de afzuiigkap in acht te nemen. Bij gebrek aan dergelijke aanbevelingen dient u een minimumafstand van 760 mm te respecteren
  WAARSCHUWING: Gebruik alleen de beschermingsvoorzieingen die ontworpen werden door de fabrikant van de kookplaat, of die door de fabrikant aangeduid zich als geschikt of diegeintegreerd werden in het toestel. Het gebruik van ongeschikte beschermingsvoorzieingen kan ongelukken verroorzaken..

Elektrische aansluitingen

• De installmentie van dit toestel en de aansluiting ervan op het elektriciteitsnet mogen enkel aan elektriciens toevertrouwd te worden die perfect op de hoogte� van de geldende normen.
• Na de montage dient het toestel beschermd te worden gegen de onderdelen onder spanning.
• De benodigde aansluitingsgegevens bevinden zich op het typeplaatje en het aansluitingsplaatje onder het toestel.
• Dit toestel dient van het net geisoleerd te worden door een differentieelschakelaar. Wanner die geopend (ontkoppeld) is, dient er een:tussenruimte van 3mm verzekerd te worden.
• Het elektrische circuit dient uitgerust te zijn met de gegaste voorzieningen, zoals schakelaars, zekeringen, differentieelschakelaars en relais.
• Indien het toestel Niet uitgerust is met een toegankelijk stekker, dienen er ontkoppelingsvoorzieningen opgenommen te worden in de vaste installmentie conform de installmentievoorschriften.
• Het voedingsnoer dient zodanig geplaatst te worden dat het nooit in contact komt met de warme onderdelen van de kookplaat.

OPGELET

Dit toestel werk uitsluitend ontworpen voor een voeding van 230V 50 / 60Hz

Sluit steeds de aardleiding aan.

Neem het aansluitschemainacht.

De aansluitkast bevindt zich onder de kookplaat. Om het deksel te openen, hebt u een middelgrote schroevendraaier nodig. Voer die in de twee openings voor de twee pijlen.

Network Aansluiting Kabeldiameter Kabel Beschermingsgraad

230 V ~ 50/60 Hz	1 fase + N 3 x 2,5 mm² H 05 WV - F H 05 RR - F	25 A*
400 V ~ 50/60 Hz	2 fasen + N 4 x 1,5 mm² H 05 WV - F H 05 RR - F	16 A*

• Berekend met de gelijktijdigheidsfactor volgens de norm EN 60 335-2-6/1990.

Aansluiting van de kookplaat:

Voor een correcte afstemming op het elektriciteitsnet (230V 1F + N of 400V 2F + N) dient u gebruik te make n van de geschikte messingen klemmen in de aansluitkast.

Enkelfasig 230V~1F+N:

• Plaats een klem:tussen de contacten 1 en N2.
• Sluit de geel-groene draad aan op het contact dat bestemd is voor de aarding.
• Sluit de neutrale draad N aan op contact 4.
• Sluit de faseschakelaar L aan op één van de contacten 1 of 2.

Tweefasig 400V~2F+N:

• Sluit de geel-groene draad aan op het contact dat bestemd is voor de aarding.
• Sluit de neutrale draad N aan op contact 4.
• Sluit de fase L1 aan op het contact L1 en de fase L2 in het contact L2.

OPGELET

Indien u vaker dan nodig de schroeven van de aansluitdoos losdraait, loopt u het risico deze te beschadigen, aangezien ze dan doldraaien.

Let erop de draden juist te gebruiken en de schroeven vast te zetten.

Wijল Niet aansprakelijk voor eender welt ongeval dat voortvloeit uit het slecht aansluiten of door het gebruik van een Niet-geaard of een verkeerd geaard toestel.

Aanraaktoen

Uw toestel is uitgerust met aanraaktoetsen, waarmee u de verschillende functies kunt bedieren. Wanner u een toets aanraakt, worden die geactiveerd. Deze activering worden aangegeven door een controleampje, een weergave en/of een geluidssignaal.

Druk nooit op meertere toetsen tegelijkertijd.

Weergave

Weergave Betekenis Functie

0 Nul De kookzone is geactiveerd.

1...9 Vermogen Keuze van het verwarmingsniveau.

E Foutmelding Defect in het elektronische circuit.

H Restwarmte De verwarmingszone is warm.

L Vergrendeling De kookplaat is vergrendeld.

Ingebruikname en beheer van het toestel

Voor het eerste gebruik:

Reinig uw toestel met een vochtige doek en droog het cervolgens af. Gebruik geen detergent, aangezien dit tot een blauwachtige verkleuring van de glasplaat zou+kennen leiden.

Inschakeling:

U dient eerst de kookplaat en verwolgens de kookzone in te schakelen:

De kookplaat /uitschakelen

Actie	Bedieningspaneel	Weergave
Inschakelen	Druk op [0/I]	3 x [0]
Uitschakelen	Druk op [0/I]	Geen of [H]

Inschakelen/uitschakelen kookzone

Actie Bedieningspaneel		Weergave
De zone selecteren	Druk op [0/ ]		Weergave ingeschakeld
Verhogen	Druk op [+]		[1] tot [9]
Verlagen	Druk op [-]		[9] tot [1]

Uitschakelen Druk gewiktijdig op [-] en [-]

of druk op [-]

[0]of[H]

[0]of[H]

Indien er niets ingesteld worden binnen 20 seconden, worden het elektronisch system in wacht geplaatst.

Indicatie van restwarmte

Na de uitschakeling van de kookzones of de uitschakeling van de volledige kookplaat, zullen de kookzones nog warm�, wat aangegeven worden door het symbol [ H ].

Het symbol [H] verdwijnt wonneer de kookzones zonder gevaar aangeraakt+kennen worden. Zolang de indicatie van restwarmte weergegeven worden, mag u de kookzones Niet aanraken en er geen warmtegevoelige voorwerpen opplaatsen. Er is namelijk een risico op brandwonden en brand aanwezig!

Alle kookzones zijn uitgerust met een automatische kookvoorziening. De kookzone zal gedurende een bepaaldeijd op het maximale vermogen werkken en verrolgens automatisch afbouwen tot het vooraf ingestelde vermogen.

Starten van automatisch bereiden:

Actie Bedieningspaneel Weergave

De zone selecteren Druk op de selectieknop [ 0 ]

Activeren op het Druk op [+] Ga van [1] maar [9]
maximale vermogen

Automatische Druk nogmaals op [ + ] [9] knippert met [A] bereiding activeren

Een niveau selecteren Druk op [-] [9] gaat maar [8] en (bijvoorbeeld '7')

vervolgensaar[7]

Actie Bedieningspaneel Weergave

De zone selecteren Druk op de selectieknop [7] knippert met [A]

Niveau selecteren Druk op [ + ] of [ + ] Geselecteerd niveau

Vergrendeling van het bedieningspaneel:

Om te vermijden dat een bepaalde selectie van de kookplaat gewijzigd worden, met name tijdens de reiniging van de glasplaat, kan het bedieningspaneel (met uitzondering van de toets Start/Stop [0/1]) vergrendeld worden.

Vergrendeling

Actie Bedieningspaneel Weergave

De kookplaat	Druk tegelijkertijd op [-] en [0] van	Geen wijziging
vergrendelen	de zone achteraan links
	Druk nogmaals op [0]	3 x [L]

Ontgrendeling

Actie Bedieningspaneel Weergave

Inschakelen Druk op [0/1] 3 x [L]

Binnen de 5 seconden die volgen op het opstarten

De kookplaat ontgrendelen	Druk tegelijkertijd op [-] en [0] links 3 x [0]chteraan
	Druk nogmaals op [-] De schermen.gaanuit

Kooktips

Voorbeelden van de instelling van het kookvermogen:

(de onderstaande waarden worden ter informatatie verstrekt)

1 tot 2	Laten smelten Opwarmen	Sauzen, boter, chocolde, gelatine Bereide maaltijden
2 tot 3	Laten indikken Ontdooien	Rijst, vra en bereide gerechten Groenten, vis, diepgevroren producten
3 tot 4 Stomen Groenten, vis, vlees
4 tot 5 Koken in water		Aardappelen in water, soep, deegwaren Verse groenten
6 tot 7 Bakken op een zacht vuurtje		Vlees, lever, eieren, worsten Goulash, rollades, pensen
7 tot 8 Koken, braden Aardappelen, beignets, wafels
9	Braden Aan de kook brengen	Steak, omelet Water

Onderhoud en reiniging

Schakel het toesteluit om het schoon te make.

Laat het toestel afkoelen om het risico op brandwondente vermijden.

• Verwijder de etensresten met water en een beetje afwasmiddel of een specifiek vloeistof dat aanbevolen worden voor vitrokeramische kookplaten.
  Maak in geen geval gebruik van stoom- of hagedruktoestellen.

Maak geen gebruik van voorwerpen die de vitrokeramische kookplaat zouden+kunnenbekrassen (zoals een schuurspons of depunt van een mes...).
Gebruik geenschuurmiddelen die hettoestel zouden können beschadigen.
- Droog het toestel af met een propere doeK.
- Verwijder suiker engerechten met suiker onmiddelijk.

Wat kan u doen bij problemen?

• De kookplaat is nicht correct aangesloten op het elektriciteitsnet.
• De zekering is gesprongen.
• De aanraaktoetsenসn bedekt met water of vet.
• Er bevindt zich een voorwerp op de aanraaktoetsen.

Het symbol [E] wordt weergegeven:

• Bel de klantendienst.

Eén van de kookzones of de volledige kookplaat wordenuitgeschakeld:

• Deoodbeveiliging werd ingeschakeld.
• Deze worden geactiveerd wonneer u vergeet een van de kookzones uit te schakelen.
• De beveiliging worden eveneens geactiveerd wonneer een of meerere aanraaktoetsen bedekt zich.

Het symbol [ER03] wordt weergegeven:

• Raadpleeg het hoofdstuk over de overloopbeveiliging.

Het symbol [Er21] wordt weergegeven:

• De kookplaat is oververhit. Laat ze afkoelen en schakel ze cervolgens opniew in.

Symbolen [U400] of [Er25] verschijnen of het symbol [U4] knippert:

• De kookplaat is nicht correct aangesloten op het elektriciteitsnet. Controller de aansluitingen en schakel de kookplaat opnieuw in.

Indien eén van de bovenstaande symbolen weergegeven blijft, dient u contact op te nemen met de klantendienst.

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zich levensduur, maar dat het� een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert

u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven worden door het symbol op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

Vielen Dank!

Dit product worden gegarandeerd voor eenperiode van 1aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installmentie, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door deze garantie.

*op vertoon van kassabon.

DE

GARANTIEBEDINGUNGEN

Het op de markt brengen van dit product worden behandeld door ELECTRO DEPOT, dat de conformiteit van het product met de geldende regels verzekert.
