BEDIENUNGSANLEITUNG SA TI 3 TB AF SAMANA

MISE EN ROUTE ET GESTION DE L'APPAREIL

Sehr geehrte Kundin, sehr geehrter Kunde.

Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser Induktionskochfeld gewählt haben. Um diesen Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zulesen.

Wir wünschen Ihnen viel Spaß mit diesen Gerät.

INHALTSVERZEICHNIS

SICHERHEIT 18

SICHERHEITSHINWEISE VOR DER INBETRIEBNAHME. 18
ALLGEMEINE SICHERHEITS-HINWEISE 18
SCHUZVORBESCHADIGUNG 20
VORSICHTSMABNAHMEM BEIGERATEAUSFALL 21
SCHUTZVOR WEITEREN GEFAHREN 21

GERATEBESCHREIBUNG 22

TECHNISCHE BESCHREIBUNG 22
BEDIENFELD 23

BEDIENUNG DES KOCHFELDES 23

ANZEIGE 23
BELUFTUNG 23

INBETRIEBNAHME DES KOCHFELDES 24

VOR DEM ERSTEN AUFHEIZEN 24
INDUKTIONSPRINZIP 24
TOPFERKENNUNG 24
FUNKTION DER SENSORSCHALTFELDER 24
KoCHFELD EIN UND AUSSCHALTEN 25
RESTWÄRMEANZEIGE 25
BOOSTER 25
TIMER 26
KINDERSICHERUNG/VERRIEGELUNG DES KOCHFELDES 27

KoCH EMPFEHLUNGEN 28

KoCHGESCHIRR 28
GESCHIRRGROBE 28
AUSWAHL DER LEISTUNGSSTUFEN 29

REINIGUNG UND PFLEGE 29

WASTUN WENN. 29

UMWELTSCHUTZ 30

MONTAGEHINWEISE 30

ELEKTKROANSCHLUSS 32

Sicherheitshinweise vor der Inbetriebnahme

• Alle Teile der Verpackung entfern.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschlieben verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerätarf nur benutzterwenden, wenn es gerade und fest in einerArbeitsplatte montiertistund unterBeachtungallereinschlagigenVorschriftenderStromversorgungsunternehmen.
• Dieses Gerätarf nur für das haushaltsüblicheKochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber müssen vom Glas entfernt werden.
  Das Gerät darf baulich nicht verändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gultigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Veränderungskabel erfolgen.
• Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheits-Hinweise

Die Elektronik (Relais) kann während des Betriebs hörbare Schaltgeräusche verursachen. Ebenso kann das Kuhlgeblase hörbar sein. Das Kuhlgeblase kann auch nach Beendigung des Kochvorganges noch laufen, um die elektronischen Bauteile zu kühlen. Diese Gerausche weisen keinesfalls auf einen Mangel des Kochfeldes hin, viel mehr Funktioniert das Kochfeld einwandfrei.
- Schalten Sie nach jedem Gebrauch die Kochzonen aus.

• Überhützte Fette und Ole entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heißt. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der weißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, * dürfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes * befinden. Ihr Funktion können beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollenn nicht auf dem Kochfeld abgelegt werden, da sie heißt werden konnten.
• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie die Kochfläche nie mit einem Lappen oder einer Schutzfolie, diese konnten sehr heißt werden und in Brand geraten.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielten.
• Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.

Schütz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffen oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkorner Kratzer verursachen konnen.
• Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr wichtsdafig, jedoch nicht unzerbrechtlich. Besonderss spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töppe und Ränder nicht an der Scheibe anstoßen.
  Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den bereits Kochzonen. Diese Stoffe schmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die bereits Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfern den Sie diese Stoffe noch im bereits Zustand. Da die Kochzonen bereits sind, besteht Verbrennungsgefahr.
• Brandgefahr! Keine Gegenstände auf dem Kochfeld lagern.
• Stellen Sie in keinem Fall heiβes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschelt und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw.nehmen Sie diese hereaus-,und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachleuten durchgeführt werden.
• WARNING: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher in der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen sie keine synthetischen Behältnisse oder Gefäße aus Aluminium: Sie konnten auf der Kochzone schmelzen.
• Versuchen Sie nicht einen Brand mit Wasser zulöschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBEN FÜR INDUktion Führt zu EINER VORZEITIGEN BEENDUNG DER GARANTIE.

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

Technische Beschreibung

Typ	SA TI3TB AF
Gesamt Leistung 4900 W
Energieverbrauch der Kochmulde EChob**	162.3 Wh/kg
Kochzone vorne links	Ø 185 mm
Minimal Topfboden Durchmesser Ø 100 mm
Nominal Leistung* 1400 W
Booster Leistung* -
Standardisiertes Kochgeschirr Kategorie** B
Energieverbrauch ECcw**	160
Kochzone hinten links	Ø 185 mm
Minimal Topfboden Durchmesser Ø 100 mm
Nominal Leistung* 1400 W
Booster Leistung* -
Standardisiertes Kochgeschirr Kategorie** B
Energieverbrauch ECcw**	160
Kochzone rechts	Ø 260 mm
Minimal Topfboden Durchmesser Ø 120 mm
Nominal Leistung* 1850 W
Booster Leistung* 2100 W
Standardisiertes Kochgeschirr Kategorie** D
Energieverbrauch ECcw**	167

• These Leistungen können je nach Form, Großbe und Qualität der Töppe abweichen. ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

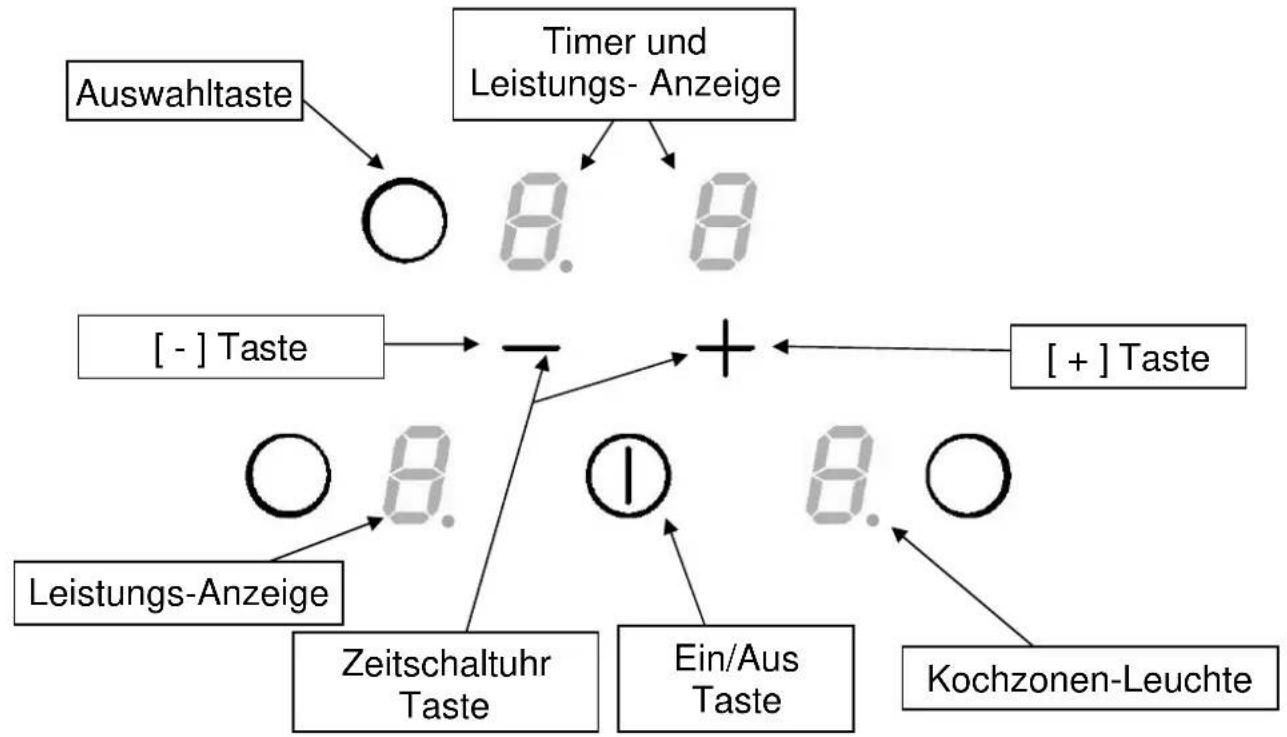

Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige		Benennung	Funktion
0		Null	Die	Kochzone	ist	aktiviert
1...9		Leistungsstufe	Einstellung	der	Leistung
U	Topferkennung	Topf nicht aufgesetzt oder nicht geeignet
E		Fehleranzeige	Fehler	der	Elektronik
H		Restwärme	Kochzone	ist	heiß
P		Power	Die	Power-Stufe	ist	aktiviert.
L	Verriegelung	Das Kochfeld ist abgeschichert

Belüftung

Der Kuhlerlüfter hat einen Dauerbetrieb. Er startet sofort beim Einschalten des Kochfeldes und dreht auf Hochtouren wenn die Kochstellen intensiv benutzt werden. Der Lüfter schaltet sich automatisch ab, sobald die Elektronik genugend abgekühlt ist.

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färebung auf der verglasten Oberfläche verursachen könnte.

Induktionsprinzip

Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionströme im Topfboden. Hierdurch erhütst sich der Topfboden, der wiederum die Hitze an die Speisen weiterleitet. Die Glaskeramik wird nur indirekt durch die vom Topf abgegebene Wärme erwärmt.

Die Induktionskochzonen Funktionieren nur mit magnetischen Kochgeschirr:

• Kochgeschirr mit magnetischen Boden wie z.B.: Guß, Stahl, emailiertem Stahl, Edelstahl mit magnetischen Boden.
• Nicht geeignetes Kochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik Edelstahl ohne magnetischen Boden

Topferkennung

Sie konnen selbst überprüfen, ob ihr Kochgeschirr induktionsgeeignet ist. Stellen Sie das Kochgeschirr auf eine Kochzone und wahlen Sie eine mittlere Leistungsstufe. Ist das Kochgeschirr nicht geeignet, erscheint in der Anzeige [U].

Die eingeschaltete Kochzone Funktioniert nur:

• Wenn sich ein ausreichend großer (siehe Kapitel TopfgroBenerkennung) und induktionsgreeigneter Topf auf der Kochzone befindet.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone(sofort aus und in der Anzeige erscheint das Zeichen [U].Das [U] erlischt, wenn der Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fahrmit der vorher eingestillten Leistungsstufe weiter.
• Befindet sich kein Kochgeschirr auf der Kochzone oder ein nicht induktionsgeeigneter Topf, erscheint [U] in der Anzeige.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [U] nicht mehr erscheint

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren.Eine Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert.

Drücken Sie immer nur eine Sensortaste und nur wenn angegeben zwei Sensortasten zur gleichen Zeit.

Kochfeld ein und ausschalten

Zuerst das Kochfeld einschalten und dann die gewünschte Kochzone auswahlen.

Kochfeld: einschalten/ ausschalten :

Betätigung		Bedienfeld		Anzeige
Einschalten :	Auf [ ] drücken	[0] oder [H]
Ausschalten :	Auf [ ] drücken	[1] drücken	Keine oder [H]

Kochzone: einschalten/ ausschalten :

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf Kochzone Taste drucken [0]
Leistung erhöhen	Auf [+] drucken [1] bis [9]
Leistung verringn	Auf [-] drucken [9] bis [1]
Ausschalten	Auf Kochzone Taste und [-] [0] oder [H]
	gemeinsam drucken oder auf [-] [0] oder [H]
	drucken

Erfolgnt nach dem Einsatz der Kochzone keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgrunden nach ca. 10 Sekunden aus, und die [0] erlöschen.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch bereits Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen den die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf auf abgelegt werden: Verbrennungsgefahr!

Booster

1 Kochzone ist mit einer Powerstufe, d.h. einer gesonderten Leistungsveränderung ausgestellt. Ist diese zugeschaltet, arbeiten die ausgewählten Kochzonen für einen Zeitraum von max. 10 Minuten in der Leistungsstufe [P] mit einer extra hohen Leistung. Die Powerstufe ist davon gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen konnen.

• Booster einschalten/ ausschalten :

Betätigung	Bedienfeld		Anzeige
Auswahlen der Kochzone	Auf Kochzone	Taste drücken [0]
Leistung erhöhen	Auf [+ ] drücken	[1] bis [9]
Power einschalten	Auf [+ ] drücken	[P] während 5 min
Power ausschalten	Auf [-] drücken	[9]

Timer

Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen.

• Timer einschalten:

Betätigung

Bedienfeld

Anzeige

Auswahlen der Kochzone Auf Kochzone Taste drucken [0]

Leistung auswahlen Auf [+] [1] ... [9] [P]

Zeitschaltuhr auswahlen Auf [-] und [+] drucken Zeitschaltuhr [00] min

Zeit verkurzen Auf [-] drucken von [30] bis 29,28,27...

Zeitverlangern Auf [+ ]drucken Die Zeit ist verlangert

Der Timer ist programmiert und der Zeitablauf beginnt.

• Timer ausschalten:

Betätigung

Bedienfeld

Anzeige

Auswahlen der Kochzone Auf Kochzone Taste drucken [0]

Zeitschaltuhr ausgehalten Auf [-] und [+] drücken Restliche Zeit

Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird die Kochzone ausgeschelt, ein Signalton erfolgt und es blinkt [00].

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur beliebige Taste zu betätigen.

• Timer als Kurzzeitwecker:

Betätigung

Bedienfeld

Anzeige

Einschalten der Kochmulde Auf [O] drucken

Zeitschaltuhr ausgehalten Auf [-] und [+] drücken [00] Minuten

Zeit verkurzen Auf [-] drucken von [30] bis 29,28,27...

Zeitverlangern Auf [+ ]drucken Die Zeit ist verlangert

Kochzonen-Leuche

Nach weniger Sekunden wird die Einstellung übernommen und das Blinken erlischt. Die Timer- und die Kochzonen-LED erlischen.

Nach Ablauf der eingestellten Zeit erfolgt ein akustisches Signal und die Anzeige [00] blinkt.

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur beliebige Taste zu betätigen.

Kindersicherung / Verriegelung des Kochfeldes

Um eine ungewolte Änderung der Kochzoneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Austaste [①]) verriegelt werden.

• Verriegelung aktivieren:

Betätigung

Bedienfeld

Anzeige

Kochfeld einschalten Auf [ ] drucken [0] oder [H]
Kochfeld verriegeln Gleichzeitig auf [-] und Kochzone Keine Änderung
Taste vorne rechts drucken
Danach auf Kochzone Taste drucken [L]

-Verriegelung abschalten:

Betätigung

Bedienfeld

Anzeige

Kochfeld einschalten Auf [ ] drucken [L] auf alle Anzeige

Innerhalb von 5 Sekunden nach Einschalten der Mulde:

Verriegelung abschalten Gleichzeitig auf [-] und Kochzone
Taste vorne rechts drücken [0] oder [H]
Danach auf [-] drücken keine Anzeige

Kochgeschirr

Geeignete Materialien: Stahl, emaillierter Stahl, GuBeisen, Edelstahl mit magnetischen Boden, Aluminium mit magnetischen Boden

Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller spezifizieren ob ihre Produkte Induktionsgreeignet sind.

So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

• Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.
• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Eine Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Diese Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflübt keineswegs sein Funktionieren.

Geschirrgröbe

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirrarf einen bestimmten Bodendurchmesser nicht entsprechieren, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

AuswahlderLeistungsstufen

(diese Angaben sind Richtwerte)

1 bis 2 Schmeize, Auflöseng, Zubereitung Saucen,Butter, Schokoladegelatine, Yoghurt ,
2 bis 3 Quellen, Auftauen, Warmhalten Reis, gefrorene Gerichte,Fisch, Gemüse
3 bis 4 Dampfgaren, Düsten Fisch, Gemüse, Obst
4 bis 5 Düsten, Quellen, Auftauen Fisch, Gemüse,Teigwaren,Getreide, Hülsenfrüchte,Tiefkühlkost
6 bis 7 Ankochen, Fortkochen Fleisch, Leber , Eier,WurstGulasch, Rouladen
7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratzurst,Spiegeleier
9 Backen, Ankochen Steaks, OmelettPfannkuchen, Linsen
P	Kochen	Grosse Wassermengen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein weniger Putzmittel.

Um das Gerät zu reinigen, muss es ausgeschaltet sein.
Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
- Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
- Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
- Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

WAS TUN WENN...

Das Kochfeld oder die Kochzonen setzen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
  Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt.
  Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [U]:

• Der Kochtopf ist nicht auf die Kochzone gestellt.
• Der Kochtopf ist nicht induktionsgeeignet
• Der Topfboden-Durchmesser ist zu Klein für diese Kochzone.

Eine Kochzone oder das gesamte Kochfeld schaltet ab :

Die Sicherheits-Abschaltung hat ausgelost.
- Es ist vergessen worden, eine Kochzone abzuschalten.
- Es sind mehrere Sensorlasten bedeckt.
- Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Das Kuhlgeblase lauft nach dem Ausschalten weiter:

• Das ist keine Störung. Das Geblase lauft so lange, bis das Gerät abgekühlt ist.
  Das Gebläse schaltet automatisch wieder ab.

Anzeige [L]:

• Finden Sie im Kapitel Verriegelung der Kochmulde.

In der Anzeige erscheint [Er03]:

• Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige entscheidt [E2] oder [EH]:

Das Kochfeld ist überhitzt, lessen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein

In der Anzeige erscheint [E3]:

• Der Topf passt nicht, wechseln Sie den Topf.

In der Anzeige erscheint [E5]:

• . Fehlerhaftes elektrisches Netz. Überprüfen Sie der Spannung des elektrischen Netzes

In der Anzeige erscheint [E6]:

• Fehlerhaftes elektrisches Netz. Überprüfen Sie die Frequenz des elektrischen Netzes

In der Anzeige erscheint [E8]:

• Der Lufteingang des Lufters ist verstopft, befreien Sieihn.

In der Anzeige entscheidt [U400]:

• Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclebar.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind.

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmull.
• Nutzen Sie stattdessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Montage und Anschluss * d rufen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf auf achten, dass die an seinem Wohnsitz geltenden Normen und Bestimmungen eingehalten werden.

Dichtung Einbau:

Die Dichtung (2) nach Abnehmend der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

Einbau :

• Einbaudimensionen:

Glasmaß	Einbaumasse
520 x 590 mm 490 x	560 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte these Types dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Gerätehigher sein als die Kochmulde.
  Die Arbeitsplatte soll mit hitzebestandigem Kleber (100^) verarbeitet sein.
  Die Wandabschlussleisten müssen hitzebestandig sein
• Das Kochfeldarf nicht über Herde ohne Lüfter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.
  Um eine ausreichende Beluftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.
  Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesersem für den Einsatz mit dem Kochfeld freigegeben sind.

Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig besteht.
- Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
- Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
- Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden konnen. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
- Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel mussen durch Einbauten abgedeckt sein.
- Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.

Schlieben Sie immer den Schutzleiter mit an.

Beachten Sie das Anschlusssschema.

Der Anschlusskosten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie in den vorgesehenen Schlitzen hinein.

Netz	Durchmesser		Kabel
230V~ 1 Phase + N 50/60Hz 3 x	2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 2 Phasen + N 50/60Hz 4 x	1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• Iaut EN 60 335-2-6 Norm

Anschluss des Kochfeldes :

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V 1P + N

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2 und zwischen L1 und L2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L an Anschlussklemme L1 oder L2.

Zweiphasiger Anschluss 400V 2P + N

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L1 an Anschlussklemme L1 und die Phase L2 an Anschlussklemme L2.

Achtung! Die Drahte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen.

Geachte Klant,

TECHNISCHE KENMERKEN 38
BEDIENINGSPANEEL 39

GEBRUK VAN HET APPARAAT 39

DISPLAY 39
VENTILATIE 39

INWERKINGSTELLEN 40

VOOR HET EERSTE GEBRUK 40
PRINCIPLE VAN INDUCTIE 40
TIPOETSEN 40
INWERKINGSTELLING 40
DETECTIE VAN DE PAN 41
AANDUIDING RESTWARMTE 41
BOOSTER FunctIE 41
TIMER Functie 41
VERGRENDELING VAN HET BEDIENINGSPANEEL 42

KOOKADVIES 43

Kwaliteit van DE PANNEN 43
AFMETINGEN VAN DE PANNEN 43
VOORBEELDEN VAN VERMOGENREGELING 44

REINIGING EN ONDERHOUD 44

KLEINE STORINGEN VERHELPEN 44
MILIEUBESCHERMING 45
AANWIJZINGEN VOOR DE MONTAGE 46
ELEKTRISCHE AANSLUITING 47

Bescherming gegen beschadiging

Bescherming gegen andere gevaren

Technische kenmerken
