GEBRUIKSAANWIJZING PA8120RCD Monacor

Störabstand: ....>65 dB

Radioteil

Empfangsbereich

FM: 87,5-108 MHz

AM: 525-1650kHz

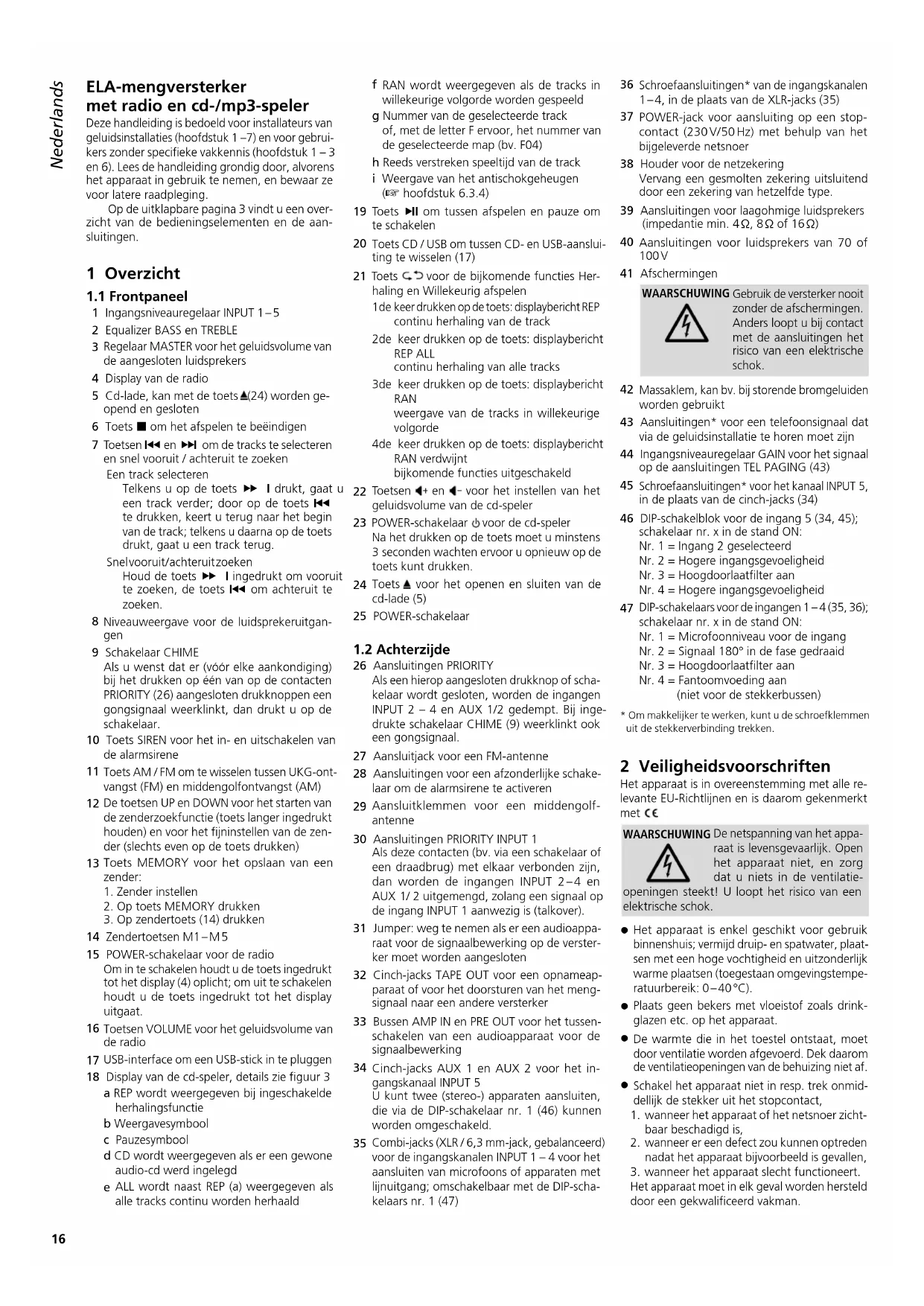

ELA-mengversterker met radio en cd-/mp3-speler

Deze handleiding is bedoeld voor installateurs van geluidsinstallaties (hoofdstuk 1 –7) en voor gebruikers zonder specifieke vakkennis (hoofdstuk 1 –3 en 6). Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van de bedieningselementen en de aansluitingen.

1 Overzicht

1.1 Frontpaneel

1 Ingangsniveauregelaar INPUT 1–5
2 Equalizer BASS en TREBLE
3 Regelaar MASTER voor het geluidsvolume van de aangesloten luidsprekers
4 Display van de radio
5 Cd-lade, kan met de toets ▲(24) worden geopend en gesloten
6 Toets ■ om het afspelen te beëindigen

7 Toetsen ◀◀◀ en ▶▶◀ om de tracks te selecteren en snel vooruit / achteruit te zoeken

Een track selecteren

Telkens u op de toets ▶▶ I drukt, gaat u een track verder; door op de toets ◀◀ te drukken, keert u terug naar het begin van de track; telkens u daarna op de toets drukt, gaat u een track terug.

Snelvooruit/achteruitzoeken

Houd de toets ▶▶ I ingedrukt om vooruit te zoeken, de toets ◀◀◀ om achteruit te zoeken.

8 Niveauweergave voor de luidsprekeruitgangen

9 Schakelaar CHIME

Als u wenst dat er (vóór elke aankondiging) bij het drukken op één van op de contacten PRIORITY (26) aangesloten drukknoppen een gongsignaal weerklinkt, dan drukt u op de schakelaar.

10 Toets SIREN voor het in- en uitschakelen van de alarmsirene

11 Toets AM / FM om te wisselen tussen UKG-ontvangst (FM) en middengolfontvangst (AM)

12 De toetsen UP en DOWN voor het starten van de zenderzoekfunctie (toets langer ingedrukt houden) en voor het fijninstellen van de zender (slechts even op de toets drukken)

13 Toets MEMORY voor het opslaan van een zender:

1. Zender instellen
2. Op toets MEMORY drukken
3. Op zendertoets (14) drukken

14 Zendertoetsen M1–M5

15 POWER-schakelaar voor de radio Om in te schakelen houdt u de toets ingedrukt tot het display (4) oplicht; om uit te schakelen houdt u de toets ingedrukt tot het display uitgaat.

16 Toetsen VOLUME voor het geluidsvolume van de radio

17 USB-interface om een USB-stick in te pluggen

18 Display van de cd-speler, details zie figuur 3 a REP wordt weergegeven bij ingeschakelde herhalingsfunctie

b Weergavesymbool

c Pauzesymbool

d CD wordt weergegeven als er een gewone audio-cd werd ingelegd

e ALL wordt naast REP (a) weergegeven als alle tracks continu worden herhaald

f RAN wordt weergegeven als de tracks in willekeurige volgorde worden gespeeld
g Nummer van de geselecteerde track of, met de letter F ervoor, het nummer van de geselecteerde map (bv. F04)
h Reeds verstreken speeltijd van de track
i Weergave van het antischokgeheugen (koofdstuk 6.3.4)

19 Toets ▶II om tussen afspelen en pauze om te schakelen

20 Toets CD / USB om tussen CD- en USB-aansluiting te wisselen (17)

21 Toets ↻ voor de bijkomende functies Herhaling en Willekeurig afspelen

1 de keer drukken op de toets: displaybericht REP continu herhaling van de track

2de keer drukken op de toets: displaybericht REP ALL continu herhaling van alle tracks

3de keer drukken op de toets: displaybericht RAN weergave van de tracks in willekeurige volgorde

4de keer drukken op de toets: displaybericht RAN verdwijnt bijkomende functies uitgeschakeld

22 Toetsen ◀+ en ◀- voor het instellen van het geluidsvolume van de cd-speler

23 POWER-schakelaar ◎ voor de cd-speler Na het drukken op de toets moet u minstens 3 seconden wachten ervoor u opnieuw op de toets kunt drukken.

24 Toets ▲ voor het openen en sluiten van de cd-lade (5)

25 POWER-schakelaar

1.2 Achterzijde

26 Aansluitingen PRIORITY Als een hierop aangesloten drukknop of schakelaar wordt gesloten, worden de ingangen INPUT 2 – 4 en AUX 1/2 gedempt. Bij ingedrukte schakelaar CHIME (9) weerklinkt ook een gongsignaal.

27 Aansluitjack voor een FM-antenne

28 Aansluitingen voor een afzonderlijke schakelaar om de alarmsirene te activeren

29 Aansluitklemmen voor een middengolf-antenne

30 Aansluitingen PRIORITY INPUT 1 Als deze contacten (bv. via een schakelaar of een draadbrug) met elkaar verbonden zijn, dan worden de ingangen INPUT 2–4 en AUX 1/2 uitgemengd, zolang een signaal op de ingang INPUT 1 aanwezig is (talkover).

31 Jumper: weg te nemen als er een audioapparaat voor de signaalbewerking op de versterker moet worden aangesloten

32 Cinch-jacks TAPE OUT voor een opnameapparaat of voor het doorsturen van het mengsignaal naar een andere versterker

33 Bussen AMP IN en PRE OUT voor het tussen- schakelen van een audioapparaat voor de signaalbewerking

34 Cinch-jacks AUX 1 en AUX 2 voor het ingangskanaal INPUT 5 U kunt twee (stereo-) apparaten aansluiten, die via de DIP-schakelaar nr. 1 (46) kunnen worden omgeschakeld.

35 Combi-jacks (XLR / 6,3 mm-jack, gebalanceerd) voor de ingangskanalen INPUT 1 – 4 voor het aansluiten van microfoons of apparaten met lijnuitgang; omschakelbaar met de DIP-schakelaars nr. 1 (47)

36 Schroefaansluitingen* van de ingangskanalen 1–4, in de plaats van de XLR-jacks (35)

37 POWER-jack voor aansluiting op een stopcontact (230V/50Hz) met behulp van het bijgeleverde netsnoer

38 Houder voor de netzekering Vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type.

39 Aansluitingen voor laagohmige luidsprekers (impedantie min. 4Ω, 8Ω of 16Ω)

40 Aansluitingen voor luidsprekers van 70 of 100V

41 Afschermingen

WAARSCHUWING Gebruik de versterker nooit zonder de afschermingen. Anders loopt u bij contact met de aansluitingen het risico van een elektrische schok.

42 Massaklem, kan bv. bij storende bromgeluiden worden gebruikt

43 Aansluitingen* voor een telefoonsignaal dat via de geluidsinstallatie te horen moet zijn

44 Ingangsniveauregelaar GAIN voor het signaal op de aansluitingen TEL PAGING (43)

45 Schroefaansluitingen* voor het kanaal INPUT 5, in de plaats van de cinch-jacks (34)

46 DIP-schakelblok voor de ingang 5 (34, 45); schakelaar nr. x in de stand ON: Nr. 1 = Ingang 2 geselecteerd

Nr. 2 = Hogere ingangsgevoeligheid

Nr. 3 = Hoogdoorlaatfilter aan Nr. 4 = Hogere ingangsgevoeligheid

47 DIP-schakelaars voor de ingangen 1-4 (35, 36); schakelaar nr. x in de stand ON:

Nr. 1 = Microfoonniveau voor de ingang

Nr. 2 = Signaal 180° in de fase gedraaid

Nr. 3 = Hoogdoorlaatfilter aan

Nr. 4 = Fantoomvoeding aan (niet voor de stekkerbussen)

* Om makkelijker te werken, kunt u de schroefklemmen uit de stekkerverbinding trekken.

2 Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met €€

WAARSCHUWING

De netspanning van het apparaat is levensgevaarlijk. Open het apparaat niet, en zorg dat u niets in de ventilatie-

openingen steekt! U loopt het risico van een elektrische schok.

• Het apparaat is enkel geschikt voor gebruik binnenshuis; vermijd druip- en spatwater, plaatsen met een hoge vochtigheid en uitzonderlijk warme plaatsen (toegestaan omgevingstemperatuurbereik: 0–40 °C).
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.
• De warmte die in het toestel ontstaat, moet door ventilatie worden afgevoerd. Dek daarom de ventilatieopeningen van de behuizing niet af.

• Schakel het apparaat niet in resp. trek onmiddellijk de stekker uit het stopcontact,

• wanneer het apparaat of het netsnoer zichtbaar beschadigd is,

• wanneer er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld is gevallen,

• wanneer het apparaat slecht functioneert. Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

• Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf.

• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.
• In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

Deze versterker met een sinusvermogen van 120 W is speciaal ontworpen voor het gebruik in geluidsinstallaties. U kunt zowel luidsprekers van 100 V resp. 70 V gebruiken als laagohmige luidsprekers (impedantie min. 4 Ω). Uitrusting:

4 × ingangskanaal omschakelbaar lijn- of microfoonniveau en met XLR / 6,3 mm-jack- en schroefaansluitingen

1 × ingangskanaal schakelbaar tussen twee lijn- stereosignaalbronnen en met schroef- en cinchaansluitingen

1 × schroefaansluitingen voor telefoonsignaal

1 × ingang en uitgang met cinch-jacks voor het tussenschakelen van een audioapparaat voor signaalbewerking (autom. volumeregeling, equalizer etc.)

1 × cd-/mp3-speler

1×AM/FM-radio

1 × alarmsirene, inschakelbaar via interne en externe schakelaar

1 × geluidssignaal, activering via drukknop

1 × voorrangschakeling voor INPUT 1

4 De versterker opstellen

De versterker is voorzien voor montage in een 19"-rack (482 mm), maar kan ook als tafelmodel gebruikt worden. In elk geval moet de lucht door alle ventilatieopeningen kunnen stromen, om voldoende ventilatie van de versterker te verzekeren.

4.1 De montage in een rack

Voor de montage in een rack hebt u 2 RE (2 rack-eenheden = 89 mm) nodig. Om te voorkomen dat het rack topzwaar wordt, dient de versterker in het onderste gedeelte van het rack gemonteerd te worden. De frontplaat alleen is niet voldoende voor een veilige bevestiging. Het toestel moet links en rechts door rails of onderaan door een bodemplaat extra ondersteund worden.

5 Het apparaat aansluiten

De in- en uitgangen mogen enkel aangesloten en gewijzigd worden, wanneer de PA-8120RCD en de aan te sluiten apparatuur uitgeschakeld is.

Veel aansluitingen bevinden zich onder de beide afschermingen (41), bv. deze van de luidsprekers. Neem de afschermingen weg om aan te sluiten.

WAARSCHUWING

Gebruik de versterker nooit zonder de afschermingen (41). Anders loopt u bij contact met de aansluitingen het risico van een elektrische schok.

5.1 Luidsprekers

Ofwel sluit u luidsprekers van 100 V of 70 V aan op de klemmen (40) [figuren 4a en 4b] – de versterker mag met maximaal 120W door de luidsprekers worden belast, anders kan hij beschadigd geraken

of sluit u een luidspreker of luidsprekergroep met een totale impedantie van 4 Ω, 8 Ω of 16 Ω aan op de klemmen (39). De figuren 4c tot 4n tonen verschillende manieren waarop een correcte impedantie wordt gerealiseerd. Er zijn nog echter andere mogelijkheden.

Bij het aansluiten van de luidsprekers moet u steeds op de juiste polariteit letten, zoals het op de figuren is weergegeven.

5.2 Microfoons

Vier microfoons met een XLR- of 6,3 mm-stekker kunnen op de XLR / 6,3 mm-combi-jacks (35) van de ingangen 1 – 4 worden aangesloten. Voor microfoons met vrije verbindingskabels kunt u ook de schroefklemmen (36) gebruiken. Deze kunnen voor een comfortabeler aansluiting uit hun stek- kerverbinding worden getrokken.

De microfoon op ingang 1 kan prioriteit krijgen op alle andere ingangen, door een schakelaar te sluiten die met de klemmen PRIORITY (26) is verbonden.

1) Bij het aansluiten van een microfoon plaatst u de schakelaar nr. 1 van het betreffende DIP-schakelblok (47) in de onderste stand (ON).
2) Bij gebruik van een microfoon met fantoomvoeding plaatst u de schakelaar nr. 4 van het betreffende DIP-schakelblok (47) in de onderste stand (ON). De fantoomvoeding is alleen op de XLR-contacten en de schroefklemmen aangesloten. Via stekker aangesloten microfoons krijgen geen fantoomvoeding.

VOORZICHTIG!

1. Bedien de schakelaar alleen bij uitgeschakeld apparaat (schakelploppen).

2. Bij ingeschakelde fantoomvoeding (48 V) mag geen microfoon met ongebalanceerde bedrading zijn aangesloten, omdat deze beschadigd kan worden.

3) Als het hoogdoorlaatfilter moet worden ingeschakeld, bv. om de verstaanbaarheid te verhogen of het contactgeluid te onderdrukken, plaats de schakelaar nr. 3 van de bijbehorende DIP-schakelblok dan in onderste stand (ON).
4) Als er tussen twee microfoons een verschillende faselengte ontstaat (slechte basweergave van een geluidsbron), dan kan de klank eventueel worden verbeterd door de schakelaar nr. 2 op een van de overeenkomstige DIP-schakelblokken om te schakelen.

5.3 Audioapparatuur met lijnuitgang

Er kunnen 6 apparaten met lijnuitgang (mengpaneel, mp3-speler etc.) worden aangesloten:

1) Sluit apparaten met een mono-uitgang aan op de combi-jacks (35) of op de klemmen (36) van de ingangen 1 – 4. Plaats de bijbehorende DIP-schakelaars nr. 1 – 4 (47) voor de basisinstelling in de bovenste stand.
2) Sluit apparaten met een stereo-uitgang aan op de cinch-jacks: (34) of op de klemmen (45) van kanaal 5. Kies met de schakelaar nr. 1 van het betreffende DIP-schakelblok (46) tussen de ingangsjacks AUX 1 (schakelaar bovenaan) en AUX 2 (schakelaar onderaan, ON). Met de schakelaars nr. 2 en nr. 4 kunt u het niveau regelen indien nodig. In de onderste stand (ON) neemt het geluidsvolume van het aangesloten apparaat toe.

Gebruik bij het aansluiten van een stereo-apparaat op een van de ingangen 1 – 4 een stereo-monoadapter (bv. SMC-1 van MONACOR) en een adapterkabel (bv. MCA-154 van MONACOR). Anders kunnen er delen van het signaal ontbreken.

3) Als het hoogdoorlaatfilter moet worden ingeschakeld, bv. om de verstaanbaarheid te verhogen, plaats de bijbehorende DIP-schakelaar nr. 3 dan in onderste stand (ON).

5.4 Audioapparatuur voor de signaalbewerking

Via de cinch-jacks AMP IN en PRE OUT (33) kunt u voor de signaalbewerking een audioapparaat tussenschakelen (bv. een equalizer of een automatische volumeregeling). Neem de jumper (31) weg, sluit de ingang van het audioapparaat aan op de jack PRE OUT en de uitgang op de jack AMP IN.

Opmerking: In de versterker wordt het signaal onderbroken, als slechts een van de beide jacks (33) is aangesloten of als het tussengeschakelde apparaat niet is ingeschakeld, defect is of niet correct is aangesloten. De luidsprekers blijven dan gedempt.

5.5 Opnameapparaat of extra versterker

Een opnameapparaat en / of een andere versterker (bv. als er meer luidsprekers nodig zijn, dan toegelaten is) kunt u op de cinch-jacks TAPE OUT (32) aansluiten.

Op beide jacks is hetzelfde monosignaal beschikbaar dat niet door de regelaar MASTER (3) noch door de equalizers BASS en TREBLE (2) wordt beïnvloed. De uitgangssignalen van deze jacks kunnen daarom naar twee verschillende apparaten worden gestuurd.

5.6 Telefooninstallatie

Via een telefooninstallatie kunt u aankondigingen met de geluidsinstallatie weergeven.

1) Stuur het signaal van de telefooninstallatie (lijnniveau) naar de klemmen TEL PAGING (43).
2) Stel tijdens een aankondiging het volume in met de regelaar GAIN (44).

Alle andere ingangssignalen, behalve het sirenesignaal, worden automatisch uitgemengd, zodra een signaal op de ingang TEL. PAGING beschikbaar is.

5.7 Voorrangsbesturing, talkover

Met een op de klemmen PRIORITY (26) aangesloten schakelaar kunnen alle ingangssignalen, behalve deze van het kanaal INPUT 1 en het sirenesignaal, worden gedempt. Zo is het mogelijk dat voor een goede verstaanbaarheid alleen de aankondiging via kanaal 1 hoorbaar is.

Als de aansluitingen PRIORITY INPUT 1 (30) met behulp van een draadbrug of een schakelaar verbonden zijn, worden de ingangen INPUT 2 – 4 en AUX 1/2 automatisch uitgemengd, zolang er een signaal op de ingang INPUT 1 aanwezig is (talkover).

5.8 Afzonderlijke schakelaar voor de alarmsirene

Sluit voor de afstandsbediende activering van de alarmsirene een schakelaar aan op de klemmen SIREN (28).

5.9 Antenne- en netaansluiting

1) Sluit op de jack FM (27) een FM-antenne aan en op de klemmen AM (29) een middengolfantenne. Bij goede ontvangstcondities kunnen ook bijgeleverde antennes worden gebruikt.
2) Ten slotte plugt u het bijgeleverde netsnoer eerst in de POWER-jack (37) en vervolgens de netstekker in een stopcontact (230 V/ 50 Hz).

6 Bediening

Schakel eerst de aangesloten apparatuur in, en vervolgens de versterker met de netschakelaar POWER (25). Zo vermijdt u inschakelploppen. De gele LED "PWR ON" van de niveauweergave (8) licht op.

6.1 Versterkermodule

1) Draai de regelaar MASTER (3) zover open dat de overige instellingen goed te horen zijn.
2) Meng de ingangssignalen met de regelaars INPUT 1 - 5 (1), het signaal van de radiomodule met de toetsen VOLUME (16) en het signaal van de cd-speler met de toetsen (2), of meng ze in en uit indien nodig. Zet het geluidsvolume van de niet-gebruikte kanalen steeds op nul.
3) Stel met de regelaar MASTER het uiteindelijke geluidsvolume in. De LED-ketting (8) geeft het uitgangsniveau weer. Als de rode LED vaak oplicht, wordt de versterker overstuurd. Draai de regelaar MASTER dan overeenkomstig terug.
4) Stel de klank met de regelaars BASS en TREBLE (2) optimaal in.
5) Als een schakelaar of drukknop op de klemmen PRIORITY (26) is aangesloten, kunt u met deze schakelaar alle signalen op de ingangen INPUT 2 - 4 en AUX 1/2 dempen. Daardoor wordt een aankondiging via de ingang INPUT 1 beter verstaanbaar.

Wenst u bovendien dat er vóór elke aankondiging bij het drukken op de aangesloten schakelaar of drukknop een gongsignaal weerklinkt, dan schakelt u dit in met de schakelaar CHIME (9).

6) Voor de akoestische alarmering kunt u de si- rene inschakelen met de schakelaar SIREN (10).
7) Na gebruik schakelt u eerst de versterker uit, vervolgens alle andere aangesloten apparaten.

6.2 Radiomodule

Om de radiomodule in te schakelen houdt u de toets POWER (15) ingedrukt tot het display (4) oplicht. De radiomodule moet steeds extra worden ingeschakeld, ook na een stroomonderbreking of als u de versterker met de toets POWER (25) uit- en opnieuw inschakelt. Stel het geluidsvolume in met de toetsen VOLUME (16).

6.2.1 Zender opslaan

U kunt 5 FM- en 5 middengolfzenders opslaan:

1) Selecteer het instelbereik met de toets AM / FM (11). Dit wordt links op het display (4) weergegeven:

$$ F M = U K W $$

$$ A M = \text { middengolf } $$

2) Houd de toets UP of DOWN (12) ingedrukt tot de zenderzoekfunctie vooruit of achteruit start.
3) De zenderzoekfunctie stopt bij de eerstvolgende zender. Start de zoekfunctie zo vaak als nodig is om de gewenste zender te vinden.
4) Als de zenders erg dicht bij elkaar liggen, voert u eventueel een fijninstelling door: druk slechts even op de toets UP of DOWN, zodat de ontvangstfrequentie in kleine stappen verhoogt of verlaagt, tot de ontvangstkwaliteit optimaal is.
5) Om op te slaan, drukt u op de toets MEMORY (13). Op het display knippert helemaal rechts een horizontaal balkje.
6) Druk op de zendertoets M1 – M5 (14), waaronder de zender moet worden opgeslagen. Het displaybericht OK bevestigt het opslaan.

7) Herhaal de bedieningsprocedure voor alle andere op te slagen zenders. De zenders blijven max. een week lang opgeslagen, als de versterker is uitgeschakeld.

6.2.2 Opgeslagen zenders oproepen

Selecteer eerst het ontvangstbereik met de toets AM / FM (11) [wordt links op het display aangeduid] en dan de gewenste zender met de betreffende zendertoets M1 – M5 (14). Het nummer van de ingestelde zender verschijnt helemaal rechts op het display.

6.3 Cd/mp3-speler

Op de cd-speler kunnen gewone audio-cd's worden afgespeeld, en ook zelf gebrande cd's (cd-r). Bij herbeschrijfbare cd's (cd-rw) kan het afspelen naargelang het cd-type en gebruikte cd-brander echter problematisch verlopen. U kunt ook mp3-bestanden van cd's en via de USB-interface (17) afspelen.

6.3.1 Opmerking in verband met klankstoringen en leesfouten

Sigarettenrook en stof dringen makkelijk in alle openingen van de cd-speler en zetten zich ook af op de optische onderdelen van het laser-aftast-systeem. Mocht deze afzetting tot leesfouten en klankstoringen leiden, dan moet het apparaat door een gekwalificeerd vakman worden gereinigd. De kosten voor deze reiniging draagt de koper, ook tijdens de garantietermijn!

6.3.2 Track afspelen

1) Schakel de cd-speler met toets (23) in. Hij moet steeds extra worden ingeschakeld; ook na een stroomonderbreking of als u de versterker met de toets POWER (25) uit- en opnieuw inschakelt.
Aanwijzing: Na het drukken op de toets met u minstens 3 seconden wachten ervoor u opnieuw op de toets kunt drukken. Anders kan de cd-speler worden geblokkeerd. In dit geval schakelt u het apparaat met de toets POWER (25) uit en in.
2) Open de cd-lade (5) met de toets ▲(24) en plaats een cd met het label naar boven in de lade. Sluit de cd-lade met de toets ▲ Na het inlezen (displaybericht r ERd) start de 1ste track automatisch [displaybericht ▶ (b)].
3) Bijkomend of als alternatief kunt u een USB-stick in de USB-aansluiting (17) pluggen.
Aanwijzing: Door de verscheidenheid aan opslaggeheugenfabrikanten en besturingsprogramma's kan niet gegarandeerd worden, dat alle opslagmedia compatibel zijn met de cd / mp3-speler.
4) Om te wisselen tussen de USB-aansluiting en een cd drukt u op de toets CD / USB (20).
5) Stel het geluidsvolume van de cd-speler in met de toetsen (22) (displaybericht no Vol ... 32 Vol).
6) U kunt het afspelen nu op elk moment onderbreken met de toets ▶II (19) [het displaybericht II (c) verschijnt; de looptijd (h) knippert] en weer starten.
7) Om een andere track te selecteren, drukt u even op de toets ▶▶ I (7) (een track vooruit springen) of op de toets ◀◀ (naar het begin van de track terugkeren; bij elke verdere druk op de toets een track terugspringen). Bij cd's met meerdere mappen (niet bij standaard audio-cd's) worden de tracks in onderstaande volgorde afgespeeld en geselecteerd:

1. alle tracks zonder mappen op het hoofd-niveau (root directory)
2. alle tracks in mappen op het hoofdniveau
3. alle tracks in submappen etc.

8) Tijdens het afspelen kan binnen een track snel vooruit of achteruit worden gezocht. Houd de toets ▶▶I ingedrukt om vooruit te zoeken, de toets ◀◀ am achteruit te zoeken.
9) Wenst u het afspelen voortijdig te beeindigen, druk dan op de toets ■ (6).

6.3.3 Herhalingsfuncties en willekeurig afspelen

1) Als de track moet worden herhaald, druk dan een keer op de toets ⬇Ⓧ(21). Op het display verschijnt REP (a).
2) Wenst u alle tracks van de cd te herhalen, druk dan een tweede keer op de toets ↻. Op het display wordt nu REP ALL (e) weergegeven.
3) Om de tracks in willekeurige volgorde af te spelen, drukt u een derde keer op de toets. Op het display verschijnt nu RAN (f).
4) Om de extra functie uit te schakelen, drukt u enkele keren op de toets ⬇ ⬇ tot het displaybericht RAN verdwijnt.

Het antischokgeheugen van de cd-speler kan kort- stondige storingen door schokken of trillingen bij het scannen van een cd compenseren, maar niet bij aanhoudend, hevig schudden. Hoe meer segmenten van de geheugenindicatie (i) op het display zichtbaar zijn, hoe langer storingen kunnen worden gecompenseerd.

Luidsprekeruitgangen: .. 4/8/16Ω, 70/100V

Ingangen (gevoeligheid, impedantie)

Microfoon INPUT 1–4: . 1,8 mV, 5 kΩ, gebalanceerd

Fantoomvoeding: ..... = 48V

Line INPUT 1-4:....300 mV, 5 kΩ, gebalanceerd

Line AUX 1, AUX 2: ... 100 mV, 10 kΩ, ongebalanceerd

Frequentiebereik: ..... 50–16 500 Hz, ±3 dB

Equalizer

BASS (lage tonen): ....±10dB bij 100Hz

TREBLE (hoge tonen): .. ±10 dB bij 10 kHz

Signaal/Ruisverhouding: . > 65 dB

Radiomodule

Ontvangstbereik

FM: 87,5-108 MHz

AM: 525-1650kHz

Gevoeligheid FM/AM: . . . 2,5/20 μV

Signaal/

Ruisverhouding FM/AM: . 65/50dB

Algemene gegevens

Voedingsspanning: ..... 230 V/50 Hz

Opgenomen vermogen: .max. 365 VA

Omgevings-

temperatuurbereik: ..... 0–40°C

Afmetingen (B × H × D): . 482 × 110 × 450 mm, 2 RE (rackeenheid)

Gewicht: 10,5 kg

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR® INTERNATIONAL GmbH & Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.
