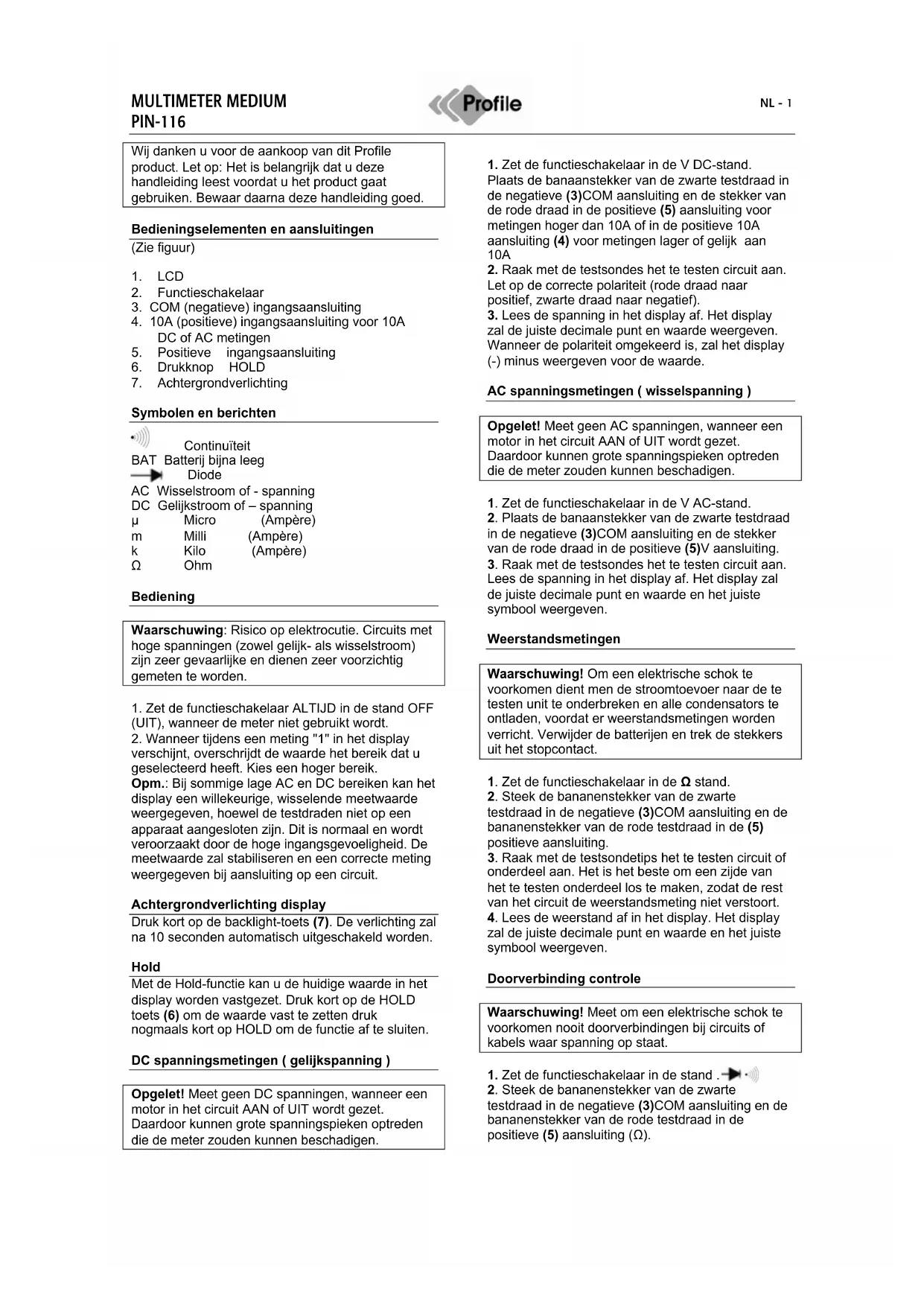

GEBRUIKSAANWIJZING PIN116 Profile

Wij danken u voor de aankoop van dit Profile product. Let op: Het is belangrijk dat u deze handleiding leest voordat u het product gaat gebruiken. Bewaar daarna deze handleiding goed.

Bedieningselementen en aansluitingen

(Ziefiguur)

1. LCD
2. Functieschakelaar
   3.COM (negatieve) ingangsaansluiting
3. 10A (positieve) ingangsaansluiting voor 10A DC of AC metingen
4. Positieve ingangsaansluiting
5. Drukknop HOLD
6. Achtergrondverlichting

Symbolen en berichten

Continuiteit

BAT Batterij bijna leeg

Diode

DC Gelijkstroom of - spanning

Micro

(Ampere)

m Milli (Ampere)

k Kilo (Ampere)

Ohm

Bediening

Waarschuwing: Risico op elektrocutie. Circuits met hoge spanningen (zowel gelijk- als wisselstroom) zicheer gevaarlijke en dierenzeer voorzichtig gemeten te worden.

1. Zet de functieschakelaar ALTIJD in de stand OFF (UIT), wanneer de meter Niet gebruikt worden.

2. Wanner tijdens een meting "1" in het display versuschijnt, overschrijdt de waarde het bereik dat u geselecteerd heeft. Kies een hoger bereik.

Opm.: Bij sommige lage AC en DC bereiken kan het display een willekeurige, wisselende meetwaarde weergegeven, hoewel de testdraden Niet op een apparaat aangesloten zich. Dit is normal aan wordt veroorzaakt door de hoge ingangsgevoeligheid. De meetwaarde za stabiliseren en een correcte meting weergegeven bij aansluiting op een circuit.

Achtergrundverlichting display

Druk kort op de backlight-toets (7). De verlichting za na 10 seconden automatisch uitgeschakeld worden.

Hold

Met de Hold-functie kan u de huidige waarde in het display worden vastgezet. Druk kort op de HOLD toets (6) om de waarde vast te zetten druk nogmaals kort op HOLD om de functie af te sluiten.

DC spanningsmetingen (gelijkspanning)

Opgelet! Meet geen DC spanningen, wanner een motor in het circuit AAN of UIT worden gezet. Daardoor+knen groepspanningspieken optreden die de meter zouden kunnen beschadigen.

1. Zet de functieschakelaar in de V DC-stand. Plaats de banaanstekker van de zwarte testdraad in de negatieve (3)COM aansluiting en de stekker van de rode draad in de positieve (5) aansluiting voor metingen hoger dan 10A of in de positieve 10A aansluiting (4) voor metingen lager of gelijk aan 10A
2. Raak met de testsondes het te testen circuit aan. Let op de correcte polariteit (rode draad maar positief, zwarte draad maar negatif).
3. Lees de spanning in het display af. Het display za de juiste decimale punt en waarde weergeven. Wanner de polariteit omgekeerd is, za het display (-) minus weergeven voor de waarde.

AC spanningsmetingen (wisselspanning)

Opgelet! Meet geen AC spanningen, wanner een motor in het circuit AAN of UIT worden gezet. Daardoor+knen groepspanningspieken optreden die de meter zouden+kunnen beschadigen.

1. Zet de functieschakelaar in de V AC-stand.

2. Plaats de banaanstekker van de Zwarte testdraad in de negatieve (3)COM aansluiting en de stekker van de rode draad in de positieve (5)V aansluiting.

3. Raak met de testsondes het te testen circuit aan. Lees de spanning in het display af. Het display zal de juiste decimale punt en waarde en het juiste symbool weergeven.

Weerstandsmetingen

Waarschuwing! Om een elektrische schok te voorkomen dient men de stroomtoevoer maar de te testen unit te onderbreken en alle condensators te ontladen, voordat er waarstandsmetingen worden verricht. Verwijder de batterijen en trek de stekkersuit het stopcontact.

1. Zet de functieschakelaar in de stand.
2. Steek de bananenstekker van de Zwarte testdraad in de negatieve (3)COM aansluiting en de bananenstekker van de rode testdraad in de (5) positieve aansluiting.
3. Raak met de testsondTips het te testen circuit of onderdeel aan. Het is het Beste om een zijde van het te testen onderdeel los te make, zodat de rest van het circuit de waarstandsmeting Niet verstoort.
4. Lees de waarstand af in het display. Het display zal de juiste decimale punt en waarde en het juiste symbol weergeven.

Doorverbinding controle

Waarschuwing! Meet om een elektrische schok te voorkomen nooit doorverbindungen bij circuits of kabels waar spanning op staat.

1. Zet de functieschakelaar in de stand . 2. Steek de bananenstekker van de Zwarte testdraad in de negatieve (3)COM aansluiting en de bananenstekker van de rode testdraad in de positieve (5) aansluiting () .

2. Raak met de testsonde tips het circuit of de kabel aan die u wilt controleren.

3. Wanner de waarstand lager is dan circa 30 is het akoestische signaal te horen. Het display za ook de daadwerkelijkke waarstand weergeven.

Diodetest

Waarschuwing! Test geen diode die onder spanning staat, om een elektrische schok te voorkomen.

1. steek de banaanstekker van de Zwarte meetkabel in de negatieve (3) COM ingang en de banaanstekker van de rode meetkabel in de positieve diode ingang (5).
   2.Zet de schakelaar op
2. Plaats de meetkoppen op de te testen diode. De doorlaatspanning is 400 tot 700mV . De sperspanning worden weergegeven door "1". Kortgesloten apparaten geben een resultaat van bijna 0mV . Een open apparaat worden weergegeven met "1" voor beiden polen

Metingen AC/DC stroomsterkte

Waarschuwing! Om een elektrische schok te voorkomen mag u geen AC stroomsterkte meten bij circuits met een spanning boven 250V AC.

Opgelet! Verricht geen stroommetingen in het 10A bereik die langer dan 30 seconden duren. Duren zich langer dan 30 seconden, dan kan dat schade aan de meter en/of testdraden verroorzaken.

1. Steek de banaansteker van de Zwarte meetkabel in de negatieve (3) COM ingang
2. voor stroommetingen tot 200mA DC zet u de functieschakelaar op de hoogste DC mA positie en steekt u de banaanstekker van de rode meetkabel in de (mA)-ingang (5).
3. Voor stroommetingen van 10 A DC zet u de functieschakelaar op 10A en steekt u de banaanstekker van de rode meetkabel in de 10A-ingang (4).
4. Zet de stroom van het te meten circuit uit. Open het circuit op het punt waar u de stroom wil meten.
5. Plaats de Zwarte meetkop op de negatieve zijde van het circuit. Plaats de rode meetkop op de positieve zijde van het circuit.
6. Zet het circuit onder stroom
7. Lees de stroom af op de display. Voor mADC-metingen kiest u met de functieschakelaar een lagere mADC-positie om zo een resultaat met een hogere resolutie te verkrijgen. De display vermeldt de decimale punt en de waarde.

Temperatuurmetingen

Waarschuwing! Om een elektrische schok te voorkomen要去ebye testsondes losmaken van eventuele spanningsbronnen,voordat u de temperatuur meet.

1. Wanner u de temperatuur wilt meten in (F)arenheit, zet u de functieschakelaar in de ^

stand. Wanner u de temperatuur wilt meten in (C)elcius, zet u de functieschakelaar in de°C stand.

1. Plaats de bijgeleverde temperatuurstekker met de negatieve pool (-) in de COM ingang (3) en de positiveve pool (+) in de positieve (5) aansluiting.
2. Raak met de kop van de temperatuursonde het onderdeel aan waarvan u de temperatuur wilt meten. Houd de sonde gegen het te testen onderdeel aan, totdat de meetwaarde stabiliseert (circa 30 seconden).
3. Lees de temperatuur in het display af. De digitale meetwaarde za de juiste decimale punt en waarde weergegeven.

Waarschuwing! Om een elektrische schok te voorkomen要去 controlleren of het thermokoppel verwijderd is, voordat u overstapt maar een andere meetfunctie.

Vervanging van de batterij

Waarschuwing! Om een elektrische schok te voorkomen moet u de testdraden losmaken van eventuele spanningsbronnen, voordat u de klep van het batterijcompartiment opent.

1. Wanner de batterijen bijna leeg+zijn,verschijnt rechts in het display de mededeling "BAT".De batterij moet verrangen worden.
2. Volg de instructies voorplaatsing van batterijen op. Zie de paragraaf Batterijplaatsen van deze handleiding.
3. Lever oude batterijen in bij een inzamelpunt.

Waarschuwing! Om een elektrische schok te voorkomen mag u de meter Niet gebruiken, totdat het klepje van het batterijcompartment teruggeplaatst en bevestigd is.

Batterijenplaatsen

1. Maak de testdraden los van de meter.
2. Verwijder de rubberen bescherming
3. Open de batterijieklop door de schroef uit te draaien met een schroevendraaier.
4. Plaats de batterij in het compartment. Let op de juiste polariteit.
5. Plaats het batterijklepje terug. Zet het vast met de twee schroeven.
   Opm.: Wanner er meter Niet goed werkt, moet u de zekeringen en de batterij controeren om zeker te stellen dat zij nog in orde zich en correct geplaatst zich.

Vervanging van de zekeringen

Waarschuwing! Om een elektrische schok te voorkomen要去 de testdraden losmaken van eventuele spanningsbronnen, voordat u de klep van hetzekeringencompartment opent.

1. Maak de testdraden los van de meter en van alle te testen items.
2. Verwijder de rubberen bescherming

3. Open het klepje van de zekeringen door deschroef in de klep los te draaien.

4. Verwijder de oude zekering uit het compartment door deze er voorzichtig uit te trekken.

5. Plaats de nouvelle zekering in de houder.
6. Gebruik.altijd een zekering van de juiste maat en specificatie (10A/250V snel reagerend voor het 10A bereik).
7. Plaats het zekeringenklepje terug. Plaats de schroef en draai deze stevig in.

Waarschuwing! Om een elektrische schok te voorkomen mag u de meter Niet gebruiken, totdat het klepje van het zekeringencompartment teruggeplaatst en bevestigd is.

Specifications

Overspanningscategory: CATII

Display: 2000 counts LCD display

Polariteit: Automatisch, (-) individie negatieve polariteit.

Diverse Grafieken

DC spanning (VDC)

Bereik Resolutie Nauwkeurigheid
200mV	0.1mV	+/- 0,5% van rdg +/- 2-cijferig
2000mV	1mV
20V	0.01mV	+/- 0,8% van rdg +/- 2-cijferig
200V	0.1mV
600V 1V +/- 1%	van rdg	+/- 2-cijferig

Wisselspanning (VAC)

Bereik Resolutie Nauwkeurigheid
200V 0.1V +/- 1,2% van	rdg +/- 10-cijferig
600V	1V	50/60Hz

Gelijkstroom

Bereik Resolutie Nauwkeurigheid
2000 μ	1 μA	+/- 1% van rdg
20mA	10 μA	+/- 2-cijferig
200mA	100 μA	+/- 1.2% van rdg +/- 2-cijferig
10A 10mA +/- 3.0% van		rdg +/- 2-cijferig

Weerstand

Bereik Resolutie Nauwkeurigheid
200 Ω	0.1 Ω	+/- 0.8% van rdg +/- 2-ciferig
2000 Ω	1 Ω
20k Ω	0.01k Ω
200k Ω	0.1 k Ω
2000k Ω	1 k Ω	+/-1.2% van rdg +/- 2-ciferig

Temperatuur

Bereik Resolutie
-20°C	1°C
~+760°C
-4°F ~1400°F	1°F

Diodetest

Teststroom

Max 1mA

Open circuit spanning: 2.8 V DC typisch
