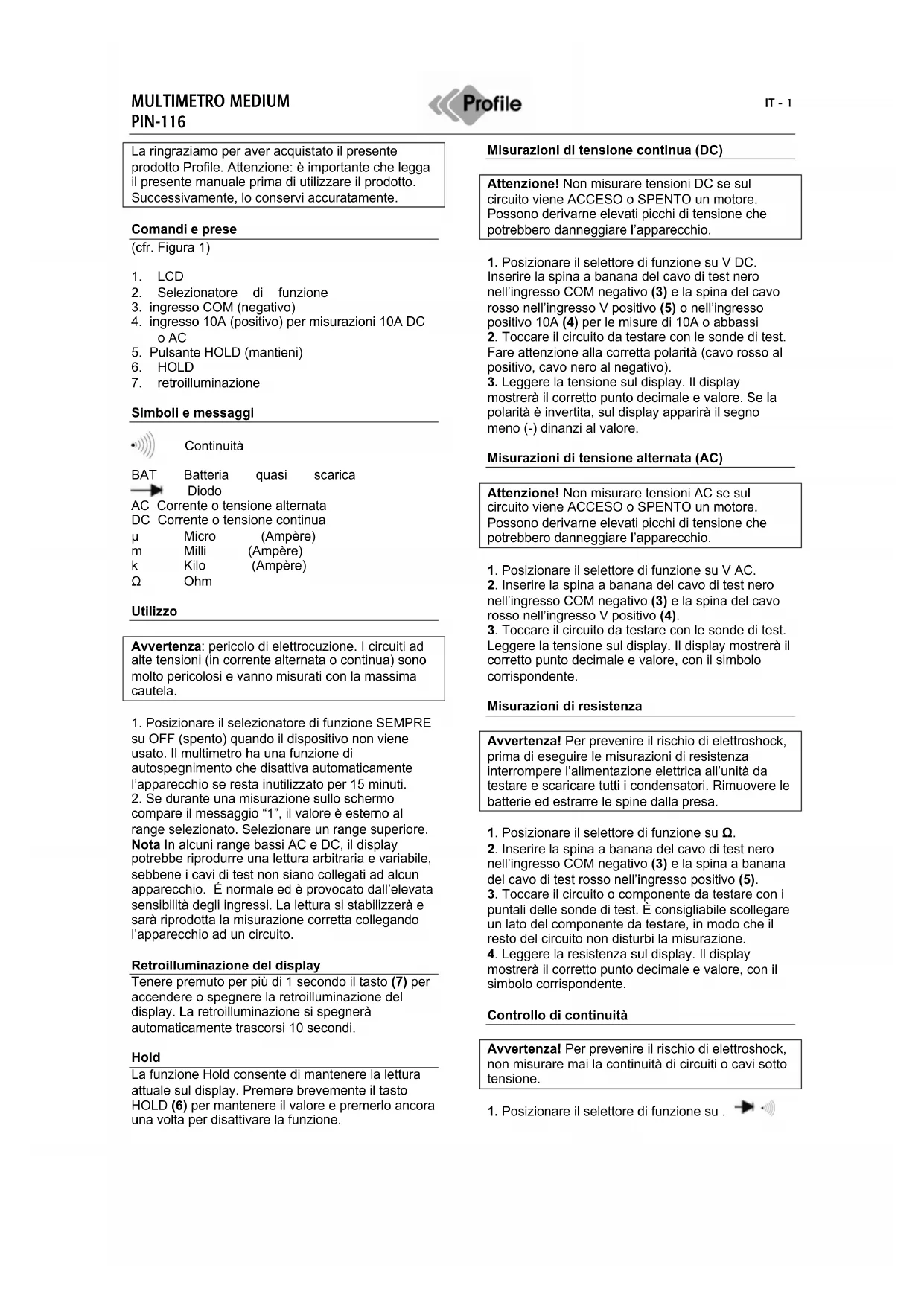

MANUALE UTENTE PIN116 Profile

Isolamento: Classe 2, isolamento duplo

Categoria de sobrevoltage: CATIII 600V, CATII 1000V.

La ringraziamo per aver acquistato il presente prodotto Profile. Attenzione: è importante che legga il presente manuale prima di utilizzare il prodotto. Successivement, lo conservi accuramente.

Comandi e prese

(cfr. Figura 1)

1. LCD
2. Selezionatore di funzione
3. ingresso COM (negativo)
4. ingresso 10A (positivo) per misurazioni 10A DC o AC
5. Pulsante HOLD (mantieni)
6. HOLD
7. retroilluminazione

Simboli e messaggi

Continuità

Batteria

quasi

scarica

Diodo

AC Corrente o tensione alternata

DC Corrente o tensione continua

μ

Micro

(Ampère)

m

Milli

(Ampère)

k

Kilo

(Ampère)

Ω

Ohm

Utilizzo

Avvertenza: pericolodi elettrocuzione. I circuiti ad alte tensioni (in corrente alternata o continua) sono molto pericolosi e vanno misurati con la massima cautela.

1. Posizione are selezionatore di funzione SEMPRE su OFF (spento) quando il dispositivo non viene usato. Il multimetro ha una funzione di autospignimento che disattiva automaticamente l'apparecchio se restsa inutilizzato per 15 minuti.
2. Se durante una misurazione sullo schermo compare il messaggio "1", il valore è esterno al range selezionato. Selezionare un range superiore. Nota In alcuni range bassi AC e DC, il display potrebbe riproduire unalettura arbitriae variabile, sebbene i cavi di test non siano collegati ad alcun apparecchio. E normale ed è provocato dall'evata sensibilità degli ingressii. Lalettura si stabilizzera e sare riprodotta la misurazione corretta collegando l'apparecchio ad un circuito.

Retroilluminatione del display

Tenere premuto per più di 1 secondo il tasto (7) per accendere o spegnere la retroilluminazione del display. La retroilluminazione si spegnerà automaticamente trascorsi 10 secondi.

Hold

La funzione Hold consente di mantenere lalettura attuale sul display. Premere brevamente il tasto HOLD (6) per mantenere il valore e premerlo più una volta per disattivare la funzione.

Misurazioni di tensione continua (DC)

Attenzione! Non misurare tensioni DC se sul circuito viene ACCESO o SPENTO un motore. Possono derivarne elevati picchi di tensione che potrebbero danneggiare l'apparecchio.

1. Posizione are il selettore di funzione su V DC. Inserire la spina a banana del cavo di test nero nell'ingresso COM negativo (3) e la spina del cavo rosso nell'ingresso V positivo (5) o nell'ingresso positivo 10A (4) per le misure di 10A o abbassi
2. Toccare il circuito da testare con le sonde di test. Fare attenzione alla corretta polarità (cavo rosso al positivo, cavo nero al negativo).
3. Leggere la tensione sul display. Il display mostrera il corretto punto decimale e valore. Se la polarità è invertita, sul display apparirà il segno meno (-) dinanzi al valore.

Misurazioni di tensione alternata (AC)

Attenzione! Non misurare tensioni AC se sul circuito viene ACCESO o SPENTO un motore. Possono derivarne elevati picchi di tensione che potrebbero danneggiare l'apparecchio.

1. Posizione are il selettore di funzione su V AC.
2. Inserire la spina a banana del cavo di test nero nell'ingresso COM negativo (3) e la spina del cavo rosso nell'ingresso V positivo (4).
3. Toccare il circuito da testare con le sonde di test. Leggere la tensione sul display. Il display mostrera il corretto punto decimale e valore, con il symbolo corrispondente.

Misureazioni di resistenza

Avvertenza! Per prevenire il rischio di elettroshock, prima di eseguire le misurazioni di resistenza interrompere l'alimentazione elettrica all'unità da testare e scaricare tutti i condensatori. Rimuoverre le batterie ed estrarre le spine alla presa.

1. Posizione il selettore di funzione su .
2. Inserire la spina a banana del cavo di test nero nell'ingresso COM negativo (3) e la spina a banana del cavo di test rosso nell'ingresso positivo (5).
3. Toccare il circuito o componente da testare con i punctali delle sonde di test. è consigliabile scollegare un lato del componente da testare, in modo che il resto del circuito non disturbi la misurazione.
4. Leggere la resistenza sul display. Il display mostrera il corretto punto decimale e valore, con il significato correspondente.

Controllo di continuità

Avvertenza! Per prevenir il rischio di elettroshock, non misurare mai la continuità di circuiti o cavi sotto tensione.

1. Posizione are il selettore di funzione su

1. Inserire la spina a banana del cavo di test nero nell'ingresso COM negativo (3) e la spina a banana del cavo di test rosso nell'ingresso positivo ^+ 5 ()
2. Premere il tasto finché sullo schermnon compare il simbolo
3. Toccare il circuito o il cavo che si desidera controllare con i puntali delle sonde di test.
4. Se la resistenza è inferiore a circa 100 Ω, sare emesso un segnale acustico. Il display mostreraanche la resistenza effettiva.

Test per diodi

Avvertenzal Per prevenire il rischio di elettroshock, non testare diodi sotto tensione.

1.Inserire la spina a banana del cavo di rilevamento nero nell'ingresso negativo (COM) (3) e la spina a banana del cavo di rilevamento rosso nell'ingresso positivo diodo (5).

1. Posizione l'interrutto su Collocare le teste di rilevamento sul diodo da testare. La tensione diretta è di 400 fina a 700mV.
2. La tensione inversa e indica da "1". Gli appearecchi in cortocircuito danno un risultato di circa 0mV . Un appearecchio aperto e segnalato con "1" su entrambi i poli.

Misurazioni di intensità di corrente AC/DC

Avvertenzal Per prevenire il rischio di elettroshock, non misurare alcuna intensita di corrente AC in circuiti con tensione superiore a 250V AC.

Attenzione! Non eseguire misurazioni di currente nel range 10A per più di 30 secondi. In caso contrario, potrebbero derivarne danni al multimetro e/o ai cavi di test.

1. Inserire la spina a banana del cavo di test nero nell'ingresso COM negativo (1).
2. per misurazioni di corrente sino a 200 mA DC, posizionare il selettore sul valore massimo DC mA ed inseire la spina a banana del cavo di rilevamento rosso nell'ingresso (mA).
3. per misurazioni di corrente di 10 A DC, posizionare il selettore su 10A ed insere la spina a banana del cavo di rilevamento rosso nell'ingresso 10A.
4. Spagnere la tensione del circuito da testare e apriere poi il circuito nel punto di cui si desidera misurare l'intensita di corrente.
5. Toccare con la sonda da test nera il lato negativo del circuito. Toccare con la sonda da test rossa il lato positivo del circuito.
6. Mettere il circuito sotto tensione.
7. Leggere l'intensità di corrente sul display. Il display mostrazione il correttto punto decimale e valore, con il symbolo corrispondente.

Misurazioni di temperatura

Avvertenzal Per prevenire il rischio di elettroshock, prima di misurare la temperatura scollegare entrambe le sonde di test da eventuali sorgenti di tensione.

1. Se si desidera misurare la temperatura in
   (F)arenheit, posizionare il selettore di funzione su
   F. Se si desidera misurare la temperatura in
   (C)elsius, posizionare il selettore di funzione su ^ C
2. Inserire la spina a banana della sonda termocoppia nell'ingresso COM negativo (1) e la spina del cavo rosso nell'ingresso-diodo Temp positivo (2).
3. Toccare con la testina della sonda di temperatura il componente di cui si desidera misurare la temperatura. Tenere la sonda contro il componente da testare, finché lalettura non si stabilizza (circa 30 secondi).
4. Sul display viene visualizzata la temperatura. Lalettura digitale mostrera il corretto punto decimale evalore.

Avvertenza! Per prevenire il rischio di elettroshock, prima di procedere con un'altra misurazione verificare che la termocoppia sia rimossa.

Sostituzione della batteria

Avvertenza! Per prevenir il rischio di elettroshock, prima di aprire il lo sportellino del vano batterie scollegare i cavi di test da eventuali sorgenti di tensione.

1. Quando le batterie sono quasi scariche, sulla destra del display apparirà il messaggio "BAT". La batteria dovrè essere sostituita.
2. Seguire le istruzioni per l'insertimento delle batterie. Cfr. paragrafo Inserimento batterie del presente manuale.
3. Smaltire le batterie vecchie in un apposto punto di raccolta.

Avvertenza! Per prevenir il rischio di elettroshock, non utilizzato l'apparecchio finché lo sportellino del vano batterie non è rimesso a quello e debitamente fissato.

1. Staccare i cavi di test dall'apparecchio.
2. rimuovere la protezione di gomma.
3. Aprière lo sportellino del vano batterie svitandone la vite con un cacciavite.
4. Inserire la batteria nel vano, facendo attenzione alla giusta polarità.
5. Rimettere aosto lo sportellino del vano batterie. Fissarlo con le due viti.

Nota Se l'apparecchio non funzione correttamente, verificare i fusibili e le batterie per essere certi che funzionino adegutamente e siano correttamente installati.

Sostituzione dei fusibili

Avverenza! Per prevenire il rischio di elettroshock, prima di aprire il lo sportellino del vano fusibili scollegare i cavi di test da eventuali sorgenti di tensione.

1. Staccare i cavi di test dall'apparecchio e da tutti gli articoli da testare.

2. rimuovere la protezione di gomma.

3. Apire lo sportellino dei fusibili svitandone la vite.

4. Estrarre il vecchio fusabile dal vano tirandolo fuori con cautela.

5. Inserire il nuovo fusibile nell'apposto supporto.

6. Utilizzare sempre un fusabile dello stesso valore e caratteristica (fusabile rapido 10A/250V per il range 10A).
7. Rimettere aosto lo sportellino del vano fusibili.
   Inserire la vite e stringerla saldamente.

Avvertenzal Per prevenire il rischio di elettroshock, non utilizzato l'apparecchio finché lo sportellino del vano fusibili non è rimesso a quello e fissato.

-20°C ~+760°C	1°C
-4°F ~1400°F	1°F

Test per diodi

Corrente di test

Max 1mA

Tensione circuito aperto: 2.8V DC tipica

Specifiche

L'apparecchio è conforma a: EN61010-1.

Isolamento: Classe 2, doppio isolamento

Categoria di sovratensione: CATIII 600V, CATII 1000V.

Display: LCD, 6000 counts con indicazione di funzione.

Polarità: automatica, (-) indicazione polarità negativa.

Fuori range: indicazione "OL".

Risposta AC:vero RMS (50 Hz of 60 Hz)

Vero RMS: acronimo di "Root-Mean_Square" e

Diverse schede

Tensione DC

Range	Risoluzione	Precisione
200mV	0.1mV	+/- 0,5% rdg +/- 2 dgts
2000mV	1mV
