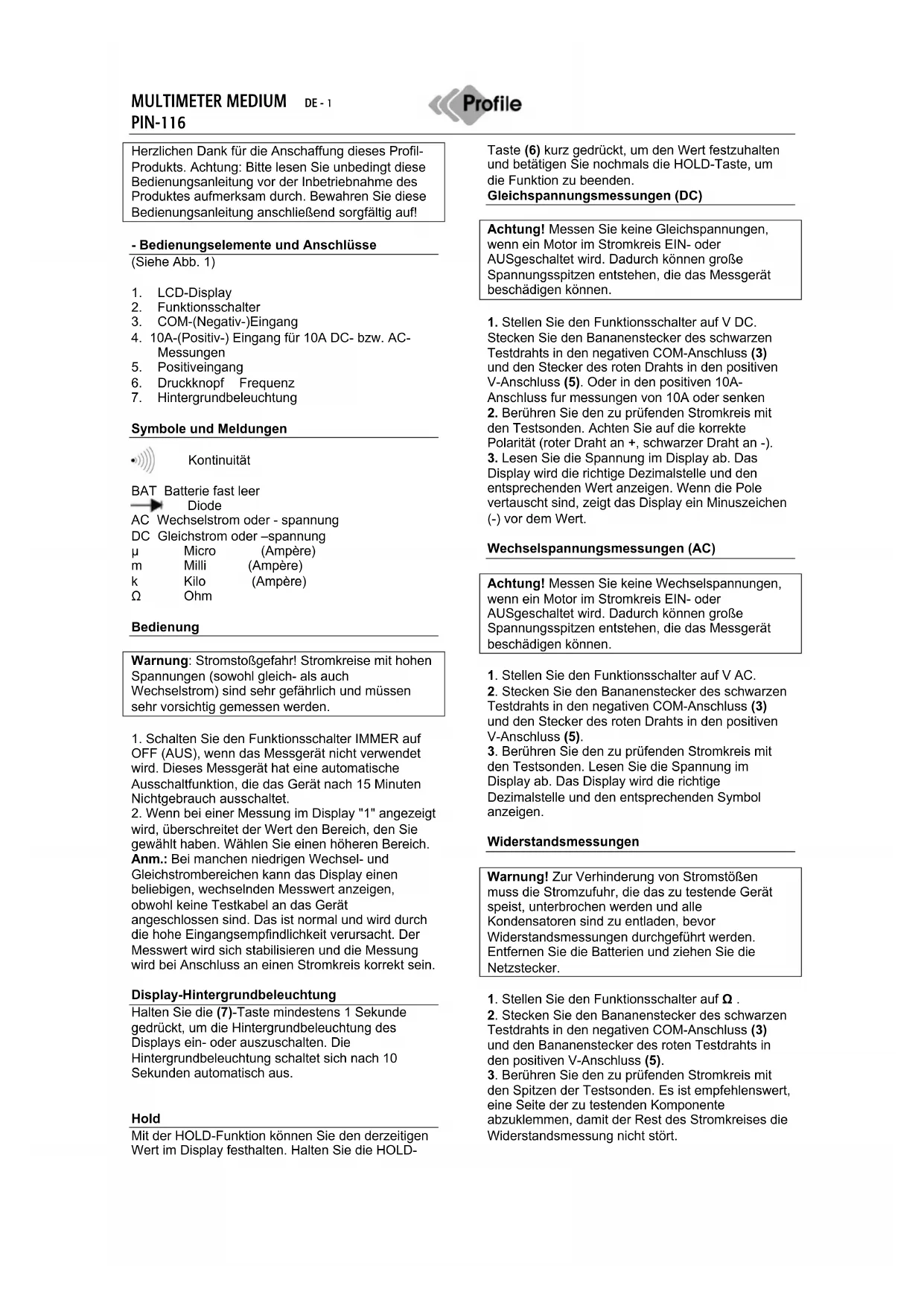

BEDIENUNGSANLEITUNG PIN116 Profile

Herzlichen Dank für die Anschaffung these Profil-Produkts. Achtung:itte lessen Sie unbedingt diese Bedienungsanleitung vor der Inbetriebnahme des Produktes aufmerksam durch.Bewahren Sie diese Bedienungsanleitung anschließend sorgfältig auf!

-Bedierungselemente und Anschlusse

(Siehe Abb. 1)

1. LCD-Display
2. Funktionsschalter
3. COM-(Negativ-)Eingang
4. 10A-(Positiv-) Eingang für 10A DC- bzw. AC-Messungen
5. Positiveingang
6. Drucknopf Frequenz
7. Hintergrundbeleuchtung

Symbole und Meldungen

Kontinuität

Batterie fast leer

Diode

AC Wechselstrom oder - spannung

DC Gleichstrom oder -spannung

Micro (Ampere)

m Milli (Ampere)

k Kilo (Ampere)

Ohm

Bedienung

Warning: Stromstofgefahr! Stromkreise mit hohen Spannungen (sowohl具有良好- als auch Wechselstrom) sind sehr gefährlich und müssen sehr vorsichtig gemessen werden.

1. Schalten Sie den Funktionsschalter IMMER auf OFF (AUS), wenn das Messgerät nicht verwendet wird. Dieses Messgerät hat eine automatische Ausschaltfunktion, die das Gerät nach 15 Minuten Nichtgebrauch ausschaltet.

2. Wenn bei einer Messung im Display "1" angezeigt wird, überschreitet der Wert den Bereich, den Sie gewählt haben. Wahlen Sie einen higheren Bereich.

Anm.: Bei manchen niedrigen Wechsel- und Gleichstrombereichen kann das Display einen beliebigen, wechseln den Messwert anzeigen, obwohl keine Testkabel an das Gerät angeschlossen sind. Das ist normal und wird durch die hohe Eingangsempfindlichkeit verursacht. Der Messwert wird sich stabilisieren und die Messung wird bei Anschluss an einen Stromkreis korrekt sein.

Display-Hintergrundbeleuchting

Halten Sie die (7)-Taste mindestens 1 Sekunde gedrück, um die Hintergrundbeleuchtung des Displays ein- oder auszuschalten. Die Hintergrundbeleuchtung schaltet sich nach 10 Sekunden automatisch aus.

Hold

Mit der HOLD-Funktion konnen Sie den derzeitigen Wert im Display festhalten. Halten Sie die HOLD-

Taste (6) kurz gedrückt, um den Wert festzuhalten und betätigten Sie nochmals die HOLD-Taste, um die Funktion zu beenden.

Gleichspannungsmessungen (DC)

Achtung! Messen Sie keine Gleichspannungen, wenn ein Motor im Stromkreis EIN- oder AUSgeschaltet wird. Dadurch konnen große Spannungsspitzen entstehen, die das Messerat beschädigten konnen.

1. Stellen Sie den Funktionsschalter auf V DC.
   Steen Sie den Bananenstecker des schwarzen Testdrahts in den negativen COM-Anschluss (3) und den Stecker des roten Drahts in den positiven V-Anschluss (5). Oder in den positiven 10A-Anschluss fur messungen von 10A oder senken
2. Berühren Sie den zu prüfenden Stromkreis mit den Testsonden. Achten Sie auf die korrekte Polarität (roter Draht an +, schwarzer Draht an -).
3. Lesen Sie die Spannung im Display ab. Das Display wird die richtige Dezimalstelle und den entsprechenden Wert anzeigen. Wenn die Pole vertauscht sind, zeit das Display ein Minuszeichen (-) vor dem Wert.

Wechselspannungsmessungen (AC)

Achtung! Messen Sie keine Wechselspannungen, wenn ein Motor im Stromkreis EIN- oder AUSgeschaltet wird. Dadurch konnen große Spannungsspitzen entstehen, die das Messerat beschädigen konnen.

1. Stellen Sie den Funktionsschalter auf V AC.
2. Stecken Sie den Bananenstecker des schwarzen Testdrahts in den negativen COM-Anschluss (3) und den Stecker des roten Drahts in den positiven V-Anschluss (5).
3. Berühren Sie den zu prüfenden Stromkreis mit den Testsonden. Lesen Sie die Spannung im Display ab. Das Display wird die richtige Dezimalstelle und den entsprechenden Symbol anzeigen.

Widerstandsmessungen

Warning! Zur Verhinderung von Stromstößen muss die Stromzufuhr, die das zu testende Gerä speist, unterbrochen werden und alle Kondensatoren sind zu entlagen, bevor Widersandsmessungen durchgeführt werden. Entfernen Sie die Batterien undziehen Sie die Netzstecker.

1. Stellen Sie den Funktionsschalter auf .
2. Stecken Sie den Bananenstecker des schwarzen Testdrahts in den negativen COM-Anschluss (3) und den Bananenstecker des roten Testdrahts in den positiven V-Anschluss (5).

3. Berühren Sie den zu prüfenden Stromkreis mit den Spitzen der Testsonden. Es ist empfehlenswert, eine Seite der zu testenden Komponente abzuklemen, damit der Rest des Stromkreises die Widerstandsmessung nicht stört.

4. Lesen Sie den Widerstand auf dem Display ab. Das Display wird die richtige Dezimalstelle und den entsprechenden Symbol anzeigen.

Durchverbindungskontrolle

Warning! Zur Verhinderung von Stromstößen messen Sie keinesfalls Durchverbindungen bei Stromkreisen oder Kabeln, die unter Spannung stehen.

1. Stellen sie den Funktionsschalter auf.
2. Stecken Sie den Bananenstecker des schwarzen Testdrahts in den negativen COM-Anschluss (3) und den Bananenstecker des roten Testdrahts in den positiven V-Anschluss (5) () .
3. Berühren Sie mit der Spitze der Testsonde den Stromkreis oder das Kabel, welche Sie prufen möchten.
4. Ist der Widerstand geringer als ca. 30 , ertont ein akustisches Signal. Das Display wird auch den tatsächlichen Widerstand anzeigen.

Diodentest

Warning! Um Stromstöge zu vermeiden, testen Sie keine Diode, die unter Spannung stehen.

1. Stecken Sie den Bananenstecker des schwarzen Messkabels in den negativen (3) (COM) Eingang und den Bananenstecker des roten Messkabels in den positiven Diodeneingang.
2. Stellen Sie den Schalter auf
3. Stecken Sie die Messköffe auf die zu testende Diode. Die Durchflussspannung beträgt 400 bis 700mV . Die Sperrspannung wird mit "1" angezeigt. Kurzgeschlossene Geräte zeigen ein Ergebnis von mehr oder weniger 0mV . Ein offenes Gerät wird für beiden Pole mit "1" angezeigt.

Messungen der Wechsel- und Gleichstromstärke

Warning! Um Stromstöge zu vermeiden, damit keine Wechselstromstarke bei Stromkreisen mit einer Spannung über 250V AC gemessen werden.

Achtung! Führn sie keine Strommessungen im 10A-Bereich durch, die länger als 30 Sekunden dauern. Dauern sie länger als 30 Sekunden, dann kann dies das Messgerät und/oder die Testdrähte beschädigen.

1. Stecken Sie den Bananenstecker des schwarzen Testdrahts in den negativen COM-Anschluss (1).
2. Bei Strommessungen bis 200mA Wechselstrom stellen Sie den Funktionsschalter auf die hochste mA-Position fur Wechselstrom und stecken den Bananenstecker des roten Messkabels in den (mA)-Eingang.
3. Für Strommessungen von 10 A-Wechselstrom stellen Sie den Funktionsschalter auf 10 A und

stecken den Bananenstecker des roten Messkabels in den 10 A-Eingang

1. Schalten Sie die Spannung des zu testenden Stromkreises aus und öffnen Sie anschließend den Stromkreis an der Stelle, an welcher Sie die Stromstärke messen möchten.
2. Berühren Sie mit der schwarzen Testsonde die negative Seite des Stromkreises. Berühren Sie mit der roten Testsonde die positive Seite des Stromkreises.
3. Setzen sie den Stromkreis unter Spannung.
4. Lesen Sie die Stromstarke auf dem Display ab. Das Display wird die richtige Dezimalstelle und den entsprechenden Symbol anzeigen.

Temperaturmessungen

Warning! Zur Verhinderung von Stromstößen mussen beide Testsonden von eventuellen Spanningsquellen abgeklemmt werden, bevor Sie die Temperatur messen.

1. Wenn Sie die Temperatur messen in Fahrenheit messen möchten, stellen Sie den Funktionsschalter auf ^ F . Wenn Sie die Temperatur messen in Celsius messen möchten, stellen Sie den Funktionsschalter auf ^ C .
2. Stecken Sie den Bananenstecker der Thermokreuzsonde in den negativen COM-Anschluss (1) und den Stecker des roten Drahts in den positiven Temp-Diodenanschluss (2).
3. Berühren Sie mit der Spitze der Temperatursonde das Teil, dessen Temperatur Si messen möchten. Halten Sie die Sonde so lange an das zu prüfende Teil, bis sich der Messwert stabilisiert (ca. 30 Sekunden).
4. Lesen Sie die Temperatur im Display ab. Der digitale Messwert wird mit der richtigen Dezimalstelle angezeigt.

Warning! Zur Verhinderung von Stromstößen muss kontrolliert werden, ob das Thermokreuz entfern wurde, bevor auf eine andere Messfunktion umgeschalttet wird.

Austausch der Batterie

Warning! Zur Verhinderung von Stromstößen mussen die Testdrähte von eventuellen Spanningsquellen abgeklemmt werden, bevor Sie das Batteriefach öffnen.

1. Wenn die Batterien fast leer sind, erscheint rechts im Display die Mitteilung "BAT". Die Batterie muss dann ausgetaucht werden.
2. Befolgen Sie die Anweisungen zum Austausch on Batterien (siehe Abschnitt "Batterie einlagen" in dieser Betriebsanleitung).
3. Geben Sie alte Batterien an einer entsprechenden Sammelstelle ab.

Warning! Zur Verhinderung von Stromstößen)dürfen Sie das Messgerät nicht verwenden, solange die Klappe des Batteriefaches nicht wieder aufgesetzt und befestigt wurde.

Batterien einlagen

1. Klemmen Sie die Testdrechte vom Messgerät ab.
2. Entfernen Sie die Gummiaibdeckung.
3. Offnen Sie das Batteriefach, indem Sie die Schrauben mit einem Schraubenzieher entfern.
4. Legen Sie die Batterie in das Batteriefach ein.
   Achten Sie auf die richtige Polarität.
5. Setzen Sie den Batteriedeckel wieder auf. Befestigen Sieihn mit den beiden Schrauben.

Anm.: Soltte das Messgerät nicht korrekt Funktionieren, müssen Sicherungen und Batterie überprüft werden, um safer zu gehen, ob diese noch in Ordnung bzw. korrekt eingelegt sind.

Austausch der Sicherungen

Warning! Zur Verhinderung von Stromstößen mussen die Testdrähte von eventuellen Spanningsquellen abgeklemmt werden, bevor die Klappe des Sicherungsfachs geöffnet wird.

1. Klemmen Sie die Testdrähte vom Messgerät und von allen Prüfgegenständen ab.
2. Entfernen Sie die Gummiabdeckung.
3. Öffnen Sie die Klappe des Sicherungsfachs, indem Sie die Schraube in der Klappe lockern.
4. Entfernen Sie die alte Sicherung aus dem Sicherungsfach, indem Sie sie vorsichtig herausziehen.
5. Setzen Sie die neue Sicherung in den Halter ein.
6. Verwenden Sie immer eine Sicherung in der entsprechenden Höhe und mit den richtigen Spezifikationen (10A/250V, schnell reagierend für den 10A-Bereich).
7. Setzen Sie die Sicherungsklappe wieder auf. Setzen Sie die Schraube ein undziehen Sie diese ordentlich fest.

Warnung! Zur Verhinderung von Stromstößen)dürfen Sie das Messgerät nicht verwenden, solange die Klappe des Sicherungsfachs nicht wieder aufgesetzt und befestigt wurde.

Spezifikationen

Überspannungskategorie: CATII

Display: 2000-Counts-LCD-Display

Polarität: Automatisch, (-) Anzeige negative

Polarität.

Verschiedene Grafiken

DC spannung

Bereich Auflösung Genaigung
200mV	0.1mV	+/- 0,5% van rdg +/- 2- stellig
2000mV	1mV
20V	0.01mV	+/- 0,8% van rdg +/- 2- stellig
200V	0.1mV
600V 1V +/- 1% van rdg		+/- 2- stellig

Wechsels spanning

Bereich Auflösung Genaigung
200V 0.1V +/- 1,2% van	rdg +/- 10-

		stellig
600V	1V	50/60Hz

Gleichstrom

Bereich Auflösung Genauigkeit
2000 μ	1 μA	+/- 1% van rdg +/- 2- stellig
20mA	10 μA
200mA	100 μA	+/- 1.2% van rdg +/- 2- stellig
10A 10mA +/- 3.0% van		rdg +/- 2- stellig

Widerstand

Bereich Auflösung Genauigkeit
200 Ω	0.1 Ω	+/- 0.8% van rdg +/- 2- stellig
2000 Ω	1 Ω
20k Ω	0.01k Ω
200k Ω	0.1 k Ω
2000k Ω	1 k Ω	+/-1.2% van rdg +/- 2- stellig

Temperatur

Bereich Auflösung
-20°C	1°C
~+760°C
-4°F ~1400°F	1°F

Diodentest

Teststrom

Max 1mA

Spannung offener Stromkreis: 1.5V DC typisch
