GEBRUIKSAANWIJZING Olaf Eco WANDERS

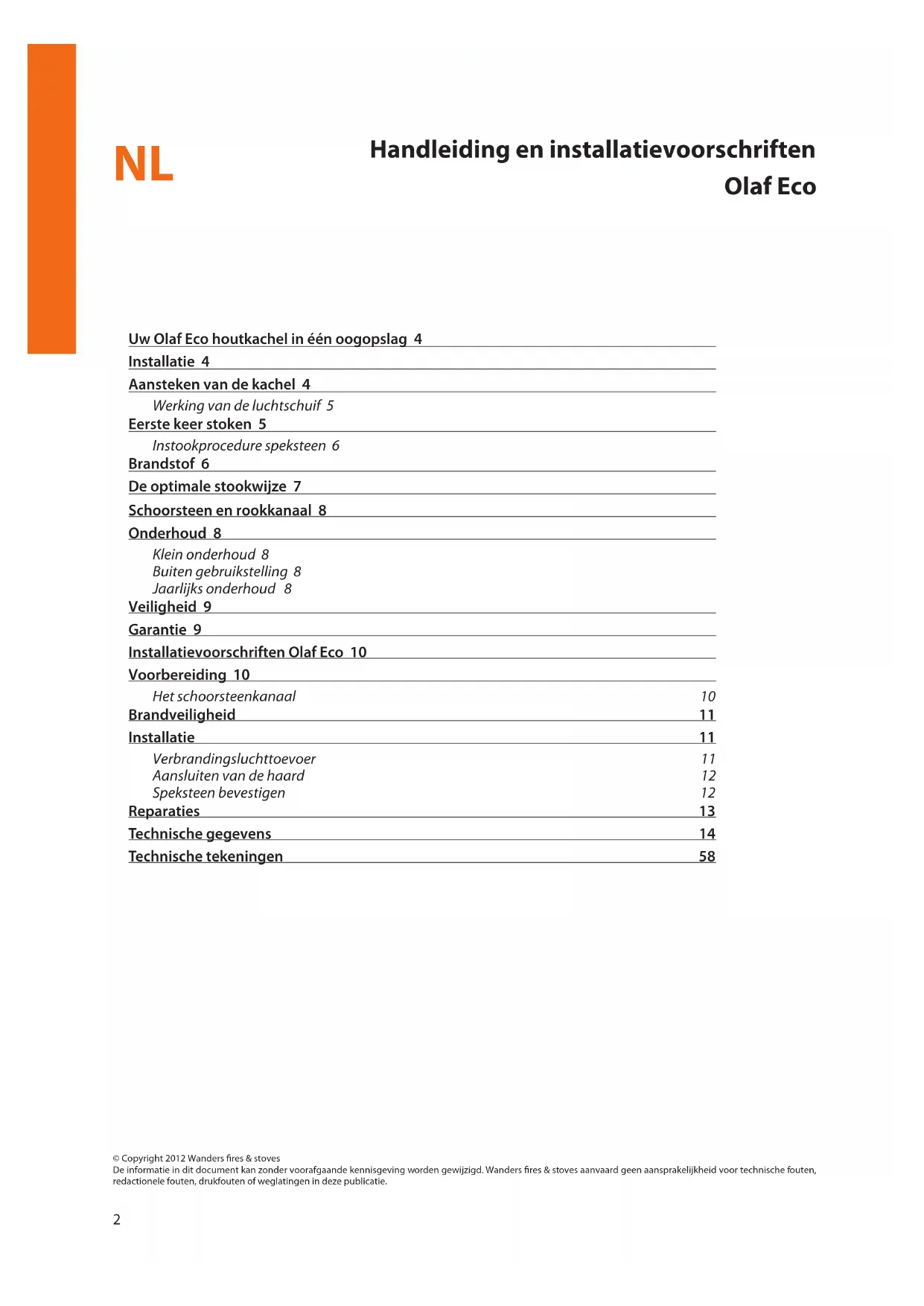

Handleiding en installatievoorschriften 2

GB

Uw Olaf Eco houtkachel in één oogopslag 4

Installatie 4

Aansteken van de kachel 4

Werking van de luchtschuif 5

Eerste keer stoken 5

Instookprocedure speksteen 6

Brandstof 6

De optimale stookwijze 7

Schoorsteen en rookkanaal 8

Onderhoud 8

Klein onderhoud 8

Buiten gebruikstelling 8

Jaarlijks onderhoud 8

Veiligheid 9

Garantie 9

Installatievoorschriften Olaf Eco 10

Voorbereiding 10

Het schoorsteenkanaal 10

Brandveiligheid 11

Installatie 11

Verbrandingsluchttoevoer 11

Aansluiten van de haard 12

Speksteen bevestigen 12

Reparaties 13

Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang plezier van zult hebben.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Olaf Eco is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie van een lange levensduur voor deze houtkachel.

In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installatievoorschriften en de technische specificaties van de Olaf Eco. Deze zijn vooral van belang voor de installateur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw Olaf Eco.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS.

• Het toestel mag niet gebruikt worden zonder glas.
• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoffen in de nabijheid van het toestel gebracht worden.
• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.
• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen en personen.
• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.

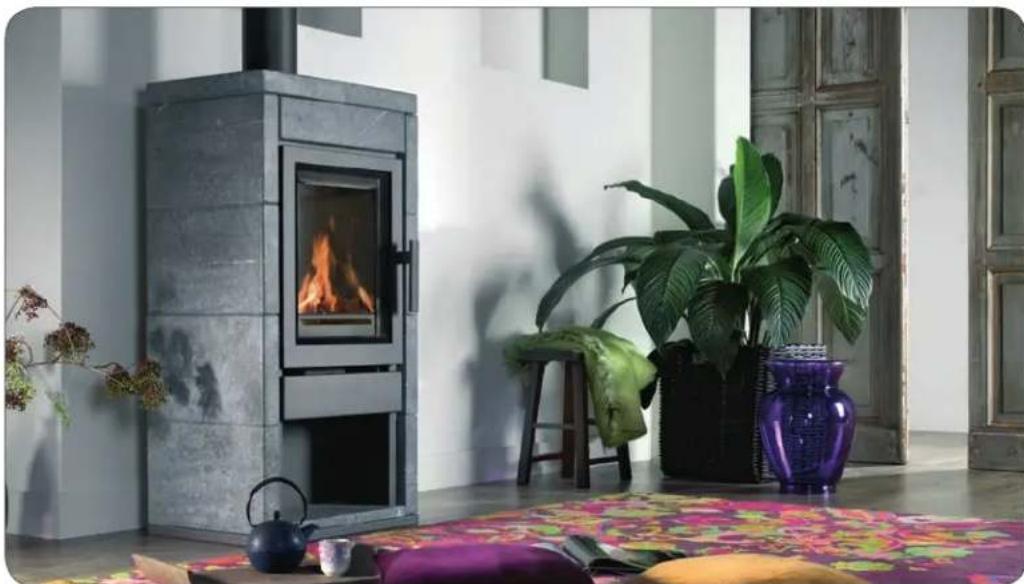

Uw Olaf Eco houtkachel in één oogopslag

De Olaf Eco kent een voorverwarmde ruitenreiniging en een ingenieus extra luchtcirculatiesysteem, waardoor de rookgassen nogmaals worden naverbrand. Bovendien zorgen ook het hoogwaardige gietijzer en de vermiculite binnenbekleding voor een optimale warmteopbrengst.

Door de verlengde rookgaskanalen in de kachel wordt het speksteen tijdens het gebruik optimaal verwarmd. Door de eigenschap van speksteen zal de kachel nog uren, nadat het vuur gedoofd is, warmte uit blijven stralen.

Installatie

Over het algemeen zorgt de dealer waar u de Olaf Eco heeft aangeschaft, ook voor de installatie van de houtkachel. Is dat niet het geval, verzeker u er dan van dat de installatie wordt uitgevoerd door een erkende installateur. Een erkend installateur kan u ook het juiste advies geven over het eventuele rookkanaal waarop de kachel moet worden aangesloten. De houtkachel is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw centrale verwarming. Houd bij de installatie rekening met de brandveiligheid. Zie pagina 9.

Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking van de Olaf Eco.

De houtkachel is bedoeld als bijverwarming en kan dus niet als hoofdverwarming dienen.

Aansteken van de kachel

Aansteken in de vroege herfst of late winter

Wanneer de buiten- en binnentemperatuurniet veel van elkaar verschillen is een goede schoorsteentrek een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met weinig hout voorkomt dat rook de kamer weer instroomt, ook dient de klep hiet helemaal dicht te staan

De haard wordt bij het aansteken en stoken erg heet en heeft zeker een paar uur nodig om af te koelen. Raak de kachel daarom niet onbeschermd aan tijdens het stoken en tijdens het afkoelen daarna. Bedien de haard altijd met een handschoen, anders kunt u zware brandwonden oplopen.

Voordat u de haard gaat aansteken, veeg met bijv. een papiertje van een keukenrol, de eventuele aanslag van de ramen. En gebruik dit papier gelijk voor het aanmaken van uw vuur.

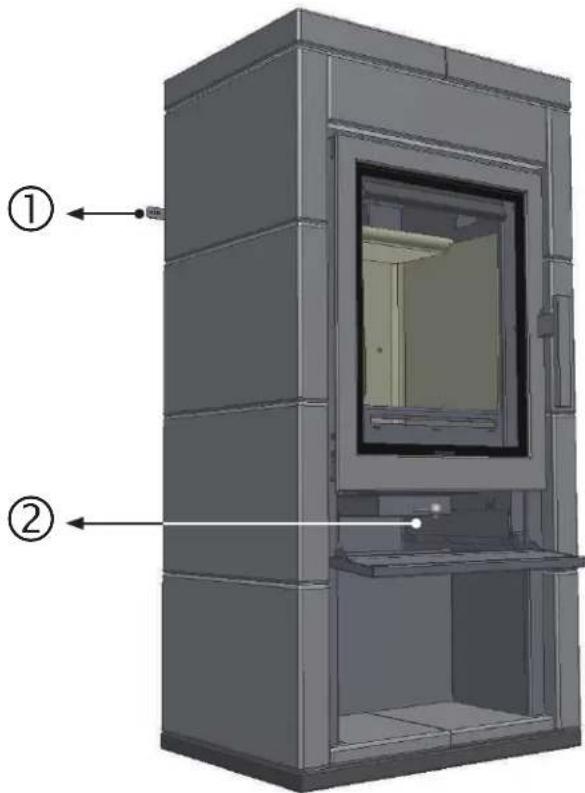

Zet de verbrandingslucht toevoer opening open ②. Schuif, voordat u de kachel aansteekt, de schuif maximaal open. Open de keerklep van het rookgaskanaal ①. Open daarna de deur en leg een paar propjes papier of aanmaakblokjes in de haard met daar bovenop een aantal kleine stukjes hout. Steek de stukjes hout aan en zet de deur voor enkele (3-5) minuten op een kier voor extra luchttoevoer, en om de schoorsteen trek sneller op gang te krijgen. Wanneer de stukjes hout branden, kunt u extra hout toevoegen. (Probeer het hout zodanig losjes in het vuur te leggen, dat de vlammen zich er goed rondom kunnen ontwikkelen). Als de haard goed op temperatuur is kunt u de rookgaskeerklep sluiten ①. De rookgassen worden nu aan de binnenzijde langs het speksteen geleidt.

Let op dat u, voordat u hout bijvult, de rookgasklep weer open zet. Dit om te voorkomen dat rookgassen de woonkamer instromen. Nadat u de deur weer gesloten heeft kunt u de rookgasklep weer sluiten.

Werking van de luchtschuif

De luchtschuif ② heeft 3 standen n.l.

1. helemaal uitgetrokken primaire en secundaire luchttoevoer open.
2. indrukken tot de eerste klik alleen secundaire luchttoevoer open de kachel heeft nu het hoogste rendement en de ruitenspoeling werkt het best.
3. indrukken tot de tweede klik alles dicht de kachel zal nu langzaam uitgaan.

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken. Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat. Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Eerste keer stoken

Nieuwbouwwoning of recente renovatie?

Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds wordt warm, wat gele vlekken kan veroorzaken.

Instookprocedure speksteen

Indien u zich niet aan onderstaande instookprocedure hout kan de garantie komen te vervallen. De kachel is uitsluitend geschikt voor het verbranden van hout. Voor verdere toelichting zie het hoofdstuk 'Brandstof' op pagina 6.

• open de luchtschuif ②
• open de rookgaskeerklep door de hendel links-achter de kachel naar links te trekken ①
- leg 2 aanmaakblokjes op het midden van de stookplaat
- plaats hieromheen een piramide van 8 tot 10 aanmaakhoutjes met een grote van ca. 3 cm dikte en 25 cm lengte
• ontsteek de aanmaakblokjes
• deur tot op een kier sluiten
• als het vuur goed brand en het condens van de ruit is verdwenen kunt u de deur sluiten
• als de kachel warm is de rookgaskeerklep ① sluiten door de hendel links-achter naar rechts te duwen
- vul de kachel niet bij, maar laat de kachel uitgaan en afkoelen tot kamertemperatuur
• herhaal deze procedure 3 maal
- daarna de hierboven genoemde stappen nogmaals uitvoeren, maar nu ook één maal bijvullen met 1 kg hout en daarna de kachel weer uit laten branden
• herhaal deze procedure 3 maal

Wanneer u de Olaf Eco na de eerste instookprocedure gebruikt, moet de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit 'instoken' een onaangename geur met zich meebrengen, maar die is onschadelijk. Ventileer de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen.

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.

Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.

Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Let op vingerafdrukken

Pas op dat u het glas van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen.

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u daarover informeren.

Brandstof

Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar

De Olaf Eco kan alleen gestookt worden met hout. Leg niet meer dan 2 tot 3 kg brandstof tegelijk in de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.

Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.

Gebruik geen paraffinehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de paraffine te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.

Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

Houtsoorten en opslag

Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en minder houtskool.

Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken niet in contact met water.

De optimale stookwijze

Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:

• Stook uw kachel altijd met een gesloten deur; daardoor verbeterd uw stookrendement 8 tot 10 keer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt efficiente verbranding tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur verbruikt minimaal 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen vervormen of scheuren door plotselinge, grote temperatuurverschillen.
• Vermijd het overmatig toevoegen van brandstof. Hierdoor komt er teveel warmte vrij. U belast hiermee het toestel en het raakt blijvend beschadigd.

Schoorsteen en rookkanaal

De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

Schoorsteen met een goede trek

Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen 'wegzuigt'.

Soms kan valwind echter het omgekeerde eff ect geven, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

Wat te doen bij schoorsteenbrand

Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw installateur.

Onderhoud

Klein onderhoud

• Verwijder twee á drie keer per week de afgekoelde as uit de kachel. Wij adviseren u om een asemmer te gebruiken.
• Wij adviseren u om een laagje as van twee tot drie centimeter op de stookplaat te laten liggen. Zo beschermt u het materiaal.
• Reinig de kachel aan de buitenkant met een zachte doek die niet pluist. Gebruik geen agressieve schoonmaak- en/of schuurmiddelen.
• Gebruik geen water i.v.m. het speksteen.
• Maak het koude glas in de deur schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met de vingers aan; vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen.

Gebruik geen agressieve schoonmaak- en/of schuurmiddelen

Buiten gebruikstelling

• Laat in de zomerperiode de luchtschuif openstaan. Zo ontstaat een stroming die het vocht uit de kachel houdt.
• Reinig de haard grondig na het winterseizoen. Denk daarbij ook aan de trekkanalen in de haard.

Jaarlijks onderhoud

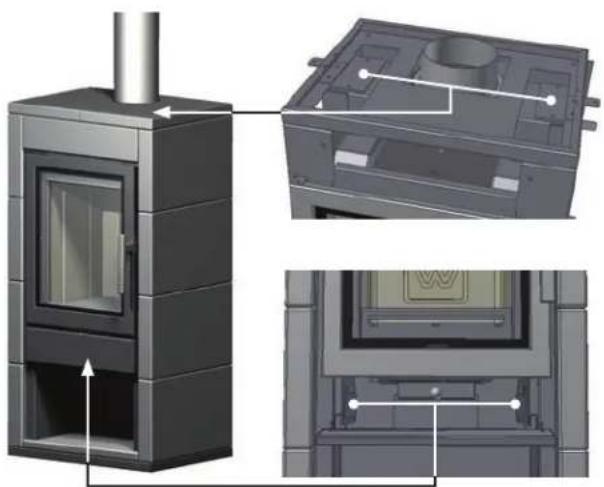

• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen grondig vegen door een erkende schoorsteenveger.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.

Met een houtkachel van WANDERS heeft u een comfortabele én veilige warmtebron in huis. De brandveiligheid begint bij correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 10 en verder. Voor veilig stoken zijn de volgende punten van belang:

1. Stook uw houtkachel zo veel mogelijk met een gesloten kacheldeur. Dat verhoogt het rendement en is veel beter voor het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze zeker niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoffen en materialen op de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Plaats de kachel nooit voor een muur behangen met brandbare materialen (zoals papierbehang)
5. Bouw de Olaf Eco houtkachel nooit in.
6. De afstand van de Olaf Eco tot de achterliggende brandvrije wand moet minimaal 10 centimeter zijn.
7. De afstand van de glaszijde van de haard tot aan de muur moet altijd meer zijn dan 80 centimeter, in verband met brandveiligheid.
8. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten schilderijen), vlakbij de kachel en het rookkanaal. Houd minimaal een afstand aan van 100 centimeter vanaf de buitenzijde van de haard of het schoorsteenkanaal.

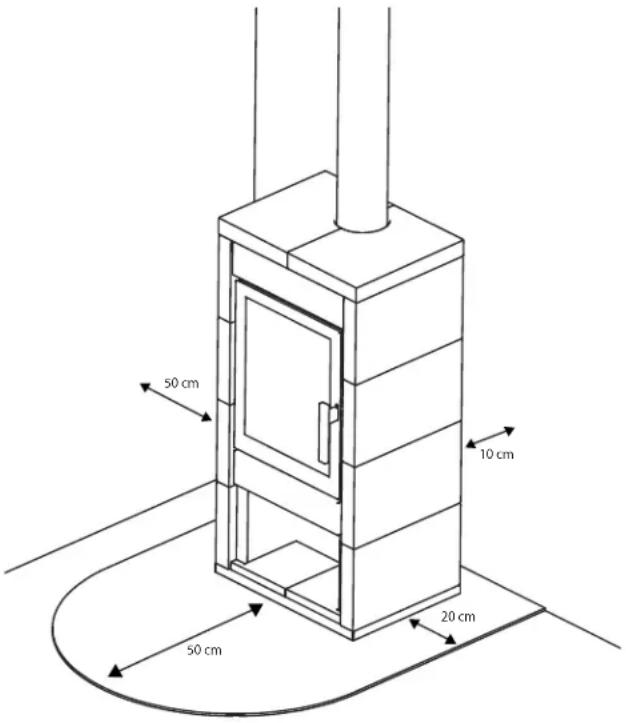

50 cm 10 cm 50 cm 20 cm

1. Als de vloer rond de houtkachel van brandbaar materiaal is, gebruik dan een vloerplaat. Zie voor de minimale afmetingen de afbeelding op pagina 9.

2. De houtkachel mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.

Garantie

Op de Olaf Eco houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum, mits de houtkachel op de juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaalen constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Voordat de houtkachel geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel. Mocht dat zo zijn, dan moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschriften; installatie door een niet door WANDERS erkende installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof en het overbelasten van het toestel.

Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen en de lak.

WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes

verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma of installateur een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparaties geven geen recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.

Het speksteen is een natuurproduct. Het kan voorkomen dat er haarscheurtjes onstaan in het materiaal. Ook kan er licht kleurverschil zijn tussen de verschillende panelen. Dit is van geen belang voor de werking van de kachel en valt derhalve ook niet onder de garantie.

Installatievoorschriften Olaf Eco

De OlafEcoisgekeurdvolgensdeinternationale normering EN 13240 en kennene een extrauitbreidingsnormering voor optimaal milieuvriendelijke stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De Olaf Eco mag nooit worden ingebouwd.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Olaf Eco onvolledig of onjuist is aangesloten of geïnstalleerd.

Het is niet toegestaan de kachel te plaatsen in:

• Trappenhuizen, behalve in gebouwen met niet meer dan 2 woningen.
  • Algemeen toegankelijke galerijen en gangen.
• Ruimtes waar licht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.
• Ruimtes waar een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.

Voorbereiding

Het schoorsteenkanaal

Voordat u de Olaf Eco plaatst dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.

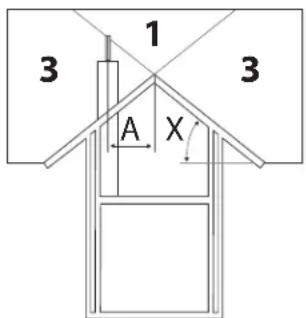

• Het schoorsteenkanaal dient altijd inuitmondings gebied 1 uit te komen (zie illustratie)
• Het schoorsteenkanaal dient ten tijde van plaatsing schoon en lekdicht te zijn en zonder enige belemmering een diameter van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen niet groter zijn dan 45 graden en in aantal niet meer dan 2.
  • U dient zich ervan te overtuigen dat het

schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.

Brandveiligheid

In verband met brandveiligheid is het belangrijk om de onderstaande voorschriften in acht te nemen voordat de kachel en het rookgaskanaal zelf worden geïnstalleerd.

1. De vrije afstand tot de brandvrije achterwand is minimaal 10 centimeter.
2. Brandbare materialen zoals gordijnen, meubels en glazen objecten dienen minimaal 100 centimeter van de buitenzijde van de kachel te staan.
3. De muur achter de kachel moet uit brandvrije materialen bestaan of moet ermee geïsoleerd worden. Het te gebruiken isolatiemateriaal dient een temperatuur van 700 graden Celcius te weerstaan en een dichtheid van 80 kg/m3 te hebben. Zie voor eventueel te gebruiken isolatiematerialen de tabel op pagina 15.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op balklagen en eventuele elektrische leidingen.
5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter zitten (in alle richtingen).
6. Houten constructieonderdelen binnen het stralingsbereik van de kachel (ongeveer 80 centimeter vanaf de buitenzijde van de kachel) dienen brandvrij bekleed te worden.
7. De vloer rondom de kachel moet uit brandvrije materialen bestaan, zodat eventuele as uitval geen schade kan veroorzaken aan de vloer. Het brandvrije gedeelte beslaat een cirkel met een minimale straal van 65 centimeter, gerekend vanuit het midden van de kachel. Heeft u een houten vloer, dan kan uw kachel op een ronde, brandvrije vloerplaat staan.
8. Bedek de kachel en het afvoermateriaal nooit met brandbaar materiaal.
9. Voorkom bij het plaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende haard kan door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

Installatie

DeOlafEcoisgekeurdvolgensdeinternationale normering EN 13240 en kennene een extra uitbreidingsnormering voor optimaal milieuvriendelijke stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De Olaf Eco mag nooit worden ingebouwd.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Olaf Eco onvolledig of onjuist is aangesloten of geïnstalleerd.

Verbrandingsluchttoevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een externe luchttoevoeropening. Een externe luchttoevoeropening is absoluut vereist indien:

• Het huis is voorzien van een warmte terugwinsysteem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
  De aansluitingen voor de externe lucht zijn op de afbeeldingen aangegeven op pagina 12.

Aansluiten van de haard

Verzeker u ervan dat de vloer het gewicht van de haard probleemloos kan dragen.

Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk 'Voorbereiding'. Let op dat u uw rug en de vloer niet beschadigt tijdens de installatie.

1. Sluit de Olaf Eco aan op een bestaande schoorsteen.
2. De onderdruk in het rookkanaal moet 10 tot 12 Pa (0,1 tot 0,12 millibar) zijn.
3. Neem brandbeschermende maatregelen (zie de punten 1 t/m 8 op pagina 9)
4. Plaats de kachel op de uitgekozen plek.
5. Stel de kachel waterpas.
6. Plaats de pijp tussen de kachel en het afvoerkanaal. Sluit op het verbindingsstuk (de pijpmond) een stuk buis aan van ∅ 150 millimeter met een zo recht mogelijke overgang van de kachel naar het schoorsteenkanaal. De buis moet minstens van twee millimeter dik staal zijn. Let op: de buis zet in de lengte ongeveer 1 cm per meter uit. Zorg ervoor dat de afvoer niet klemt tussen het pijpmondje en het plafond.

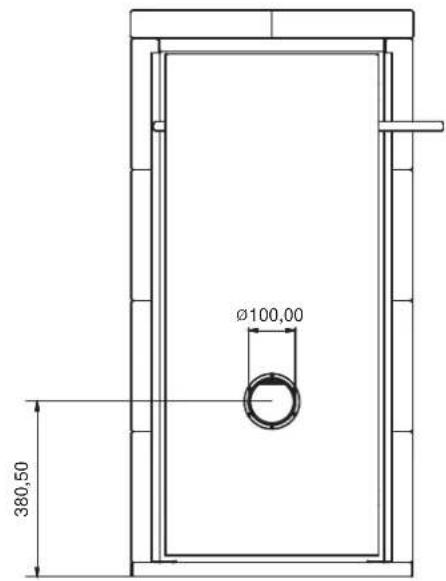

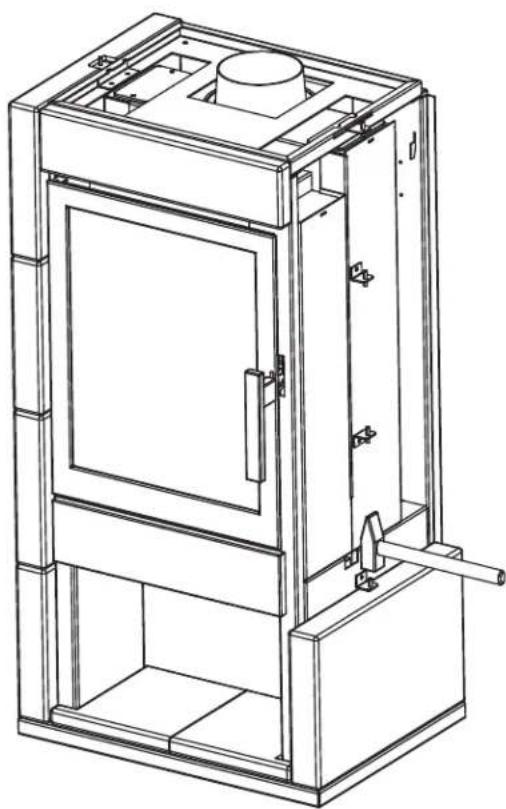

Speksteen bevestigen

De speksteenpanelen dienen voorzichtig gemonteerd te worden om beschadigingen te voorkomen. Denk aan uw rug.

Ø100,00 380,50

157,25

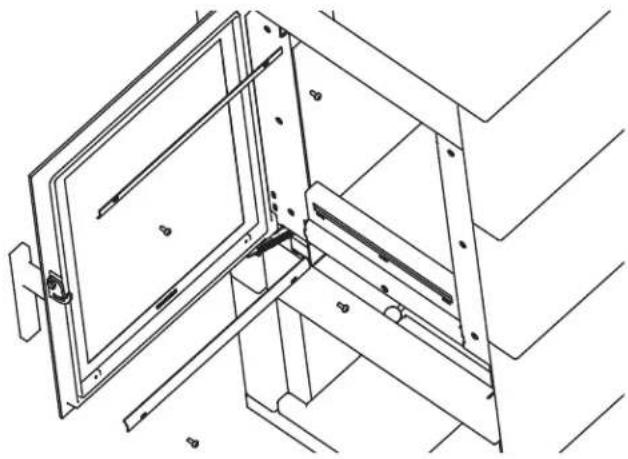

Vervangen van het glas

Let er op dat het glas scherp is.

Verwijder de 4 schroeven en de 2 glaslijsten in de binnenhoeken van de deur. Haal voorzichtig het glas en eventuele scherven weg.

	Olaf Eco
Deur sluiting I & II Ba
Nominaal vermogen* 8 kW
Pijpdiameter verbrandingsgassen 150 mm
Maximale vulling met hout 3 kg
* nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mBar

Brandstof; houtblokken (30 x 10 cm)
Maximale opleg hoeveelheid 3 stuks
Primaire luchtklep maximaal
Secundaire luchtopening maximaal
Brandtijd brandstof ongeveer 1 uur

Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2Bij gesloten deur met als brandstof hout
	Olaf Eco
Rookgashoeveelheid 6,4 g/s
Rookgastemperatuur	275	^
Voordruk	0,12 mBar
Rendement	85,0 %
CO op 13% O_2	0,08 %
Fijnstof	17	mg/m ^3
Keuringsinstituut	1625
Keuringsnorm EN13240
Keuringsrapportnummer	RRF - 4010 2388

Richtwaarden voor de inhoud van de te verwarmen ruimte:

Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te verwarmen ruimte kunnen volgens DIN 18893 de volgende waarden aangehouden worden:

Bij gunstige verwarmende omstandigheden:	bereken volgens DIN 4701
Bij minder gunstige omstandigheden:	135 m^3
Bij ongunstige omstandigheden:	95 m^3

Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25% minder gerekend worden.

Tabel isolatiedikte bij muurdikte

	muurdikte 10 cm isolatie convectiemantel
Bescherming van de muur		Achterkant8 cmZijkant8 cmOnderkant6 cm
Wanden uit brandbare bouwdelen X X
Dragende wanden uit staalbouw X X
Inbouw meubel tegen kachel	X X
Inbouwmeubel in achterliggende muur	X X
Overige wanden
Wanddikte < 10 cm	X X
Wanddikte > 10 cm (kan gemetselde muur zijn)	-
Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwwanden

Tabel isolatiemateriaal, NB: alleen wat in het gearceerde gebied staat is toegestaan

Isolatie Verpakt gebruikstemp.		Warmtegeleiding Bovenste Dichtheid
nr	artikel nr	vorm	nr verpakt	nr °C	nr kg/m3
10	mineraal wol	01	banen	01	matten verstikt	10	100	02	20
11	glaswol	02	losse wol		matten verstikt	12	120	03	30
12	steenwol	03	wol	02	matten verstikt	14	140	04	40
13	slakken		granulaat		g. kromme 2	16	160	05	50
		04	vilt					06	60
		05	lamellen mat	10	schilfers			07	70
					g. kromme 1			08	80
		06	matten verstikt	11	schilfers			09	90
		07	platen		g. kromme 2			10	100
		08	schalen			72	720	11	110
		09	segmenten	20	platen	74	740	12	120
		10	gevlochten		g. kromme 1	76	760	13	130
				21	platen
					g. kromme 2			18	180
		99	overige	99	enkel	99		99

Zoek in deze tabel het isolatiemateriaal uit. Groep 99 is NIET toegestaan.

kopie aankoopbewijs bijvoegen aub

postcode - plaats / postal code - town code postal - lieu / postleitzahl - ort

land / country / pays / land

dealer gegevens / dealer information / l'information revendeur / händler informationen

naam / name / nom / name

postcode - plaats / postal code - town code postal - lieu / postleitzahl - ort

land / country / pays / land

Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel.

In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik niet juiste naleving van de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschriften; installatie door een niet door WANDERÉ erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof.

WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparaties geven geen recht op verlenging van de garantietermijn.

Alle gevolgschade wordt uitgesloten.
