GEBRUIKSAANWIJZING CompAIR NEC801 OMRON

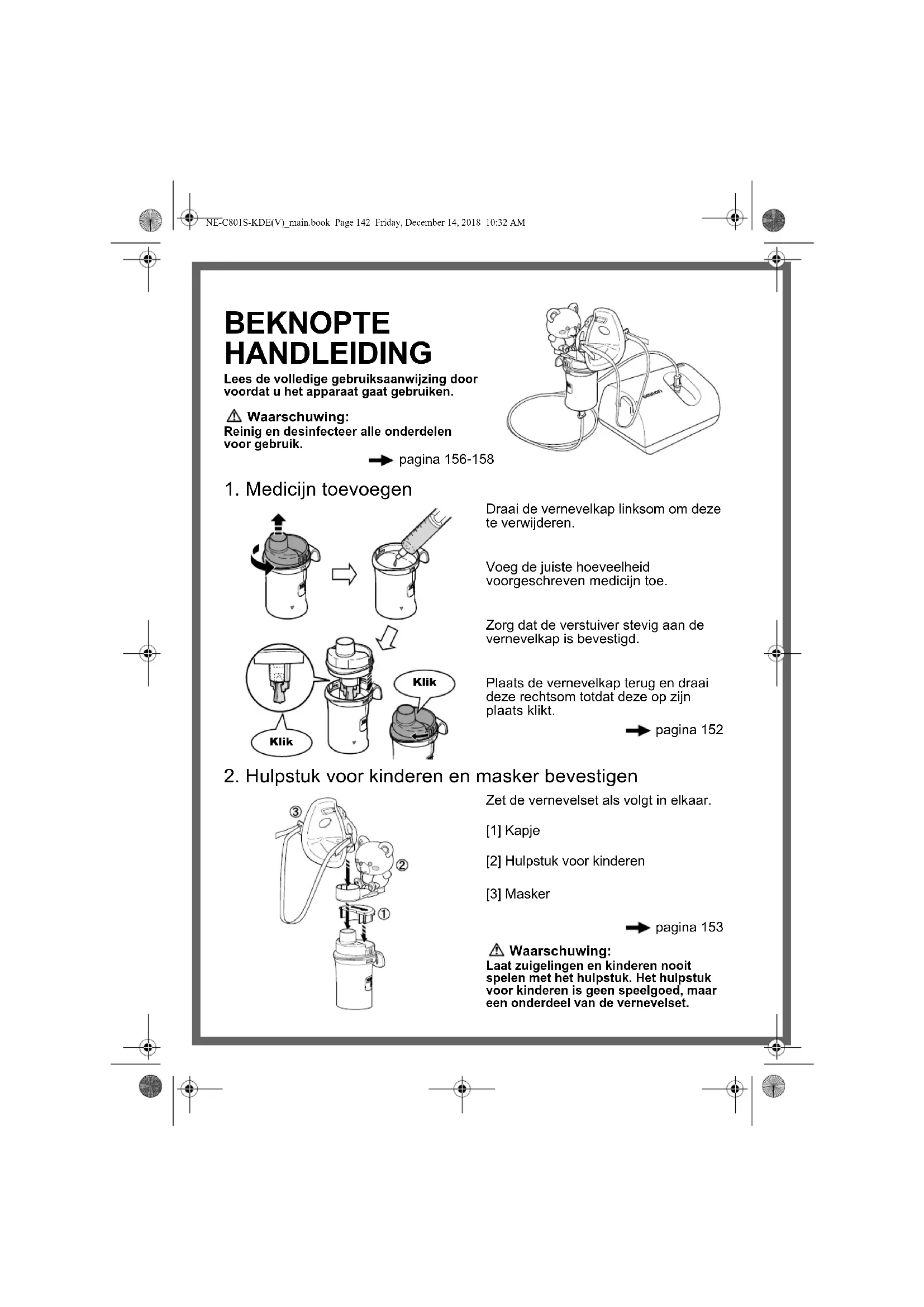

NE-C801S-KDE(V)_main.book Page 141 Friday, December 14, 2018 10:32 AMBEKNOPTE HANDLEIDING Lees de volledige gebruiksaanwijzing door voordat u het apparaat gaat gebruiken. Waarschuwing: Reinig en desinfecteer alle onderdelen voor gebruik. pagina 156-158

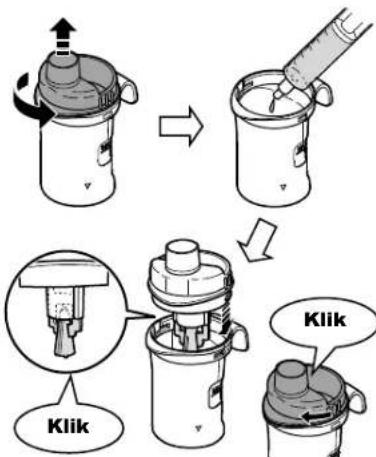

1. Medicijn toevoegen

Draai de vernevelkap linksom om deze te verwijderen. Voeg de juiste hoeveelheid voorgeschreven medicijn toe. Zorg dat de verstuiver stevig aan de vernevelkap is bevestigd. Plaats de vernevelkap terug en draai deze rechtsom totdat deze op zijn plaats klikt. pagina 152

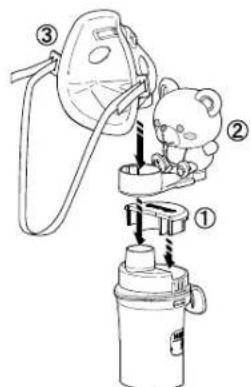

2. Hulpstuk voor kinderen en masker bevestigen

Zet de vernevelset als volgt in elkaar. [1] Kapje [2] Hulpstuk voor kinderen [3] Masker pagina 153 Waarschuwing: Laat zuigelingen en kinderen nooit spelen met het hulpstuk. Het hulpstuk voor kinderen is geen speelgoed, maar een onderdeel van de vernevelset. Klik Klik NE-C801S-KDE(V)_main.book Page 142 Friday, December 14, 2018 10:32 AM3. Netadapter aansluiten

4. Luchtslang bevestigen

Bevestig de luchtslang aan de hoofdeenheid en de vernevelset. Hierbij moet u de slang draaien en er stevig tegen duwen. pagina 153

5. Masker aanbrengen en beginnen met inhalatie

Breng het masker goed aan. Schakel de hoofdeenheid in. pagina 154 Steek de kleine stekker van de netadapter in de adapteraansluiting van de hoofdeenheid. Steek de netstekker van de netadapter in het stopcontact. pagina 151 Stopcontact Adapteraansluiting Stekker Gebruik de houder van de vernevelset om de vernevelset te plaatsen pagina 155 NE-C801S-KDE(V)_main.book Page 143 Friday, December 14, 2018 10:32 AM144 Inhoud Voordat u het apparaat gaat gebruiken Inleiding ...................................................................................................................144 Beoogd gebruik....................................................................................................... 145 Belangrijke aanwijzingen met betrekking tot de veiligheid ................................ 146

2. De vernevelaar voorbereiden voor gebruik...................................... 151

2.1 Netadapter aansluiten................................................................................... 151

2.2 Medicijn toevoegen en de onderdelen in elkaar zetten ................................152

3. Medicijnen inhaleren .......................................................................... 154

Verzorging en onderhoud

6. Condensvocht uit de luchtslang verwijderen .................................. 159

Voordat u het apparaat gaat gebruiken Hartelijk dank voor het aanschaffen van de OMRON COMP AIR. Voor een succesvolle behandeling van astma, chronische bronchitis, allergieën en andere aandoeningen van de luchtwegen, is voor de ontwikkeling van dit product samengewerkt met ademhalingstherapeuten. De compressor perst lucht in de vernevelset. Wanneer de lucht de vernevelset binnenkomt, zet deze het voorgeschreven medicijn om in een zogeheten aerosol van microscopisch kleine druppeltjes, die gemakkelijk kunnen worden geïnhaleerd. Dit is een medisch apparaat. Dit apparaat mag uitsluitend worden gebruikt volgens de aanwijzingen van uw arts en/of ademhalingstherapeut. De NE-C801KD bevat het hulpstuk voor kinderen zodat zij zich meer op hun gemak voelen tijdens het inhaleren. Hierdoor werken kinderen beter mee aan de behandeling. Hoe werkt de vernevelset? Het medicijn dat door het medicijnkanaal wordt gepompt, wordt gemengd met samengeperste lucht die wordt gegenereerd door een compressorpomp. Het mengsel van samengeperste lucht en medicijn wordt omgezet in fijne deeltjes en verstoven doordat het in het keerschot wordt geperst. Inleiding Keerschot Aerosol Medicijn- kanaal Medicijn Samengeperste lucht Aerosol Medicijn Sproei- kop NE-C801S-KDE(V)_main.book Page 144 Friday, December 14, 2018 10:32 AM145

Beoogd gebruik Medische doeleinden Dit product is bedoeld voor het inhaleren van medicijnen tegen luchtwegaandoeningen. Doelgroep • Wettelijk gediplomeerde medisch deskundigen, zoals artsen, verpleegkundigen en therapeuten.

• Zorgverleners of patiënten onder begeleiding van een bevoegd medisch deskundige voor thuisbehandeling.

• De gebruiker moet ook in staat zijn de algemene werking van de NE-C801KD en de inhoud van de gebruiksaanwijzing te begrijpen. Beoogde patiënten Dit product mag niet worden gebruikt bij patiënten die bewusteloos zijn of niet spontaan ademen. Omgeving Dit product is bedoeld voor gebruik in een medische omgeving, zoals een ziekenhuis, kliniek of spreekkamer van een arts, en voor huishoudelijk gebruik. Gebruiksduur De gebruiksduur is als volgt, ervan uitgaande dat het product 2 keer per dag gedurende 6 minuten per keer bij kamertemperatuur (23 °C) wordt gebruikt voor het vernevelen van 2 ml medicijn. De gebruiksduur kan verschillen afhankelijk van de gebruiksomgeving. Frequent gebruik van het product kan de gebruiksduur verkorten. Compressor (hoofdeenheid) 5 jaar Vernevelset 1 jaar (kapje, vernevelkap, verstuiver, medicijnreservoir) Hulpstuk voor kinderen 1 jaar Mondstuk 1 jaar Luchtslang (PVC, 100 cm)/ 1 jaar (Siliconen, 100 cm) Luchtfilter 60 dagen Masker (PVC)/(SEBS) 1 jaar Voorzorgsmaatregelen voor gebruik Alle waarschuwingen en voorzorgsmaatregelen die in de gebruiksaanwijzing staan beschreven, moeten in acht worden genomen. NE-C801S-KDE(V)_main.book Page 145 Friday, December 14, 2018 10:32 AM146 Belangrijke aanwijzingen met betrekking tot de veiligheid Lees voordat u het apparaat gaat gebruiken alle informatie die in de gebruiksaanwijzing staat en alle andere documenten die in de doos zijn meegeleverd. Wanneer u een elektrisch apparaat gebruikt, zeker wanneer dat in aanwezigheid van kinderen gebeurt, moeten altijd fundamentele veiligheidsmaatregelen worden genomen, waaronder: Waarschuwing: Geeft een mogelijk gevaarlijke situatie aan die, wanneer zij niet vermeden wordt, kan leiden tot ernstig letsel. (Gebruik)

• Volg voor type, dosis en gebruik van het medicijn de aanwijzingen van uw arts of ademhalingstherapeut.

• Wanneer u tijdens het gebruik van het apparaat last krijgt van allergische reacties of andere problemen, moet u onmiddellijk stoppen met het gebruik van het apparaat en uw arts raadplegen.

• Gebruik voor het inhaleren nooit alleen water in de vernevelaar.

• Houd het apparaat en het hulpstuk voor kinderen buiten bereik van zuigelingen en kinderen die niet onder toezicht staan. Het apparaat kan kleine onderdelen bevatten die kunnen worden ingeslikt.

• Laat zuigelingen en kinderen nooit spelen met het hulpstuk. Het hulpstuk voor kinderen is geen speelgoed, maar een onderdeel van de vernevelset.

• Berg de luchtslang niet op zolang er nog vocht of medicijn in zit.

• Gebruik of bewaar het apparaat niet op plaatsen waar het in contact kan komen met schadelijke dampen of vluchtige stoffen.

• Gebruik het apparaat niet op plaatsen waar het in contact kan komen met brandbaar gas.

• Leg tijdens het gebruik geen deken, handdoek of enig ander soort afdekking over de compressor.

• Zorg ervoor dat de vernevelset en het hulpstuk voor kinderen schoon zijn voor gebruik.

• Gooi eventueel overgebleven medicatie altijd weg na gebruik en gebruik elke keer vers medicijn.

• Niet gebruiken in circulatiesystemen voor anesthesie of beademing.

• Bewaar de onderdelen op een schone plek om infectie te voorkomen. (Risico van elektrische schok)

• Gebruik de compressor of netadapter niet wanneer deze nat zijn en sluit deze niet aan op een stopcontact of op andere apparaten wanneer u natte handen hebt.

• De compressor en netadapter zijn niet waterbestendig. Mors geen water of andere vloeistoffen op deze onderdelen. Als u toch vloeistof morst op deze onderdelen, dient u direct de stekker van de netadapter uit het stopcontact te trekken en de vloeistof op te nemen met een gaasdoekje of ander absorberend materiaal.

• De compressor mag niet worden ondergedompeld in water of een andere vloeistof.

• Gebruik het apparaat niet in een vochtige ruimte, zoals een badkamer, en bewaar het daar ook niet.

• Gebruik alleen een originele netadapter van OMRON. Het gebruik van een niet-ondersteunde netadapter kan schade toebrengen aan het apparaat.

• Gebruik het apparaat niet wanneer het snoer of de stekker beschadigd is.

• Houd het snoer uit de buurt van verwarmde oppervlakken.

• Lees het gedeelte Belangrijke informatie met betrekking tot de elektromagnetische compatibiliteit (EMC) (pagina 165) in het hoofdstuk Technische gegevens en volg de daar gegeven aanwijzingen. NE-C801S-KDE(V)_main.book Page 146 Friday, December 14, 2018 10:32 AM147

(Reinigen en desinfecteren) Neem de onderstaande regels in acht bij het reinigen of desinfecteren van onderdelen. Het niet opvolgen van deze regels kan leiden tot schade, inefficiënte verneveling of infectie. Raadpleeg de paragraaf “Reinigen en desinfecteren” voor de instructies.

• Reinig en desinfecteer de vernevelset en het masker of mondstuk als volgt voor gebruik: - de eerste keer na aankoop - wanneer het apparaat lange tijd niet is gebruikt - wanneer meerdere personen hetzelfde apparaat gebruiken

• De onderdelen moeten na gebruik altijd worden gewassen of afgenomen, grondig gedesinfecteerd, gedroogd en opgeborgen op een schone plaats.

• Laat geen reinigingsvloeistof drogen op de onderdelen. Let op: Geeft een mogelijk gevaarlijke situatie aan die, wanneer deze niet vermeden wordt, kan leiden tot licht tot matig letsel of fysieke schade. (Gebruik)

• Voorkom verwurging door het netsnoer of de luchtslang of letsel door onjuist gebruik door nauwlettend toezicht te houden als dit apparaat wordt gebruikt door, bij of in de buurt van kinderen of mensen met een beperking.

• Verzeker u ervan dat de onderdelen correct zijn bevestigd.

• Controleer vóór gebruik of de verstuiver correct is bevestigd.

• Verzeker u ervan dat het luchtfilter correct is bevestigd.

• Verzeker u ervan dat het luchtfilter schoon is. Wanneer het luchtfilter meer dan 60 dagen gebruikt is, moet het vervangen worden.

• Mors geen vloeistof of medicijn op de compressor.

• Kantel de vernevelset niet zo ver dat deze in een van de richtingen een hoek van meer dan 45 graden maakt en schud de set niet tijdens het gebruik.

• Gebruik het apparaat niet en berg het niet op wanneer de luchtslang geknikt is.

• Gebruik uitsluitend de originele vernevelende onderdelen, de originele luchtslang en het originele luchtfilter en afdekplaatje van het luchtfilter.

• Breng niet meer dan 7 ml medicijn in het medicijnreservoir.

• Verplaats de vernevelset niet en laat deze niet achter zolang het medicijnreservoir medicijn bevat.

• Laat de meter niet zonder toezicht bij zuigelingen of personen die geen toestemming kunnen geven.

• Stel het apparaat niet bloot aan sterke schokken, laat het bijvoorbeeld niet op de grond vallen.

• Zorg dat de verstuiver niet wordt vervormd en steek niet met een speld of ander scherp voorwerp in de sproeikop van het medicijnreservoir.

• Steek geen vingers of voorwerpen in de compressor.

• Haal de compressor of de netadapter niet los of uit elkaar en probeer deze niet te repareren.

• Laat het apparaat of de onderdelen ervan niet achter op plaatsen waar het wordt blootgesteld aan extreme temperaturen of wisselende vochtigheid, zoals ’s zomers in een auto, en ook niet op plaatsen waar het wordt blootgesteld aan direct zonlicht.

• Maak de houder van het luchtfilter niet dicht.

• Gebruik dit apparaat nooit terwijl u slaapt of wanneer u versuft bent.

• Zorg dat u de spleet tussen het kapje en de luchtinlaat voor inhalatie niet blokkeert.

• Uitsluitend goedgekeurd voor gebruik bij mensen.

• Als het apparaat continu wordt gebruikt, kan de levensduur van het apparaat korter worden.

• Beperk het gebruik tot 20 minuten per keer en neem een pauze van 40 minuten in acht voordat u het apparaat opnieuw gebruikt. NE-C801S-KDE(V)_main.book Page 147 Friday, December 14, 2018 10:32 AM148

• Tijdens het gebruik van het apparaat kan de hoofdeenheid heet worden.

• Raak de hoofdeenheid alleen aan voor noodzakelijke handelingen, zoals het uitschakelen van het apparaat tijdens het vernevelen.

• Veeg uw gezicht af nadat u het masker hebt verwijderd om te voorkomen dat er medicijn achterblijft.

• Gebruik geen beschadigde vernevelset of beschadigd mondstuk.

• Zorg ervoor dat er tijdens het gebruik van dit apparaat binnen een bereik van 30 cm geen mobiele telefoons of andere elektrische apparaten aanwezig zijn die elektromagnetische velden afgeven. Dit kan ertoe leiden dat het instrument minder goed werkt. (Risico van elektrische schok)

• Trek na gebruik en voor het reinigen altijd de stekker van de netadapter uit het stopcontact.

• Gebruik een stopcontact met een geschikt voltage. Zorg dat u het stopcontact niet overbelast en gebruik geen verlengsnoeren.

• Verwijder na gebruik en voor het reinigen altijd de netadapter uit het apparaat.

• Zorg dat u het stroomsnoer van de netadapter niet verkeerd gebruikt.

• Wikkel het snoer niet om de compressor of de netadapter.

• Veranderingen of aanpassingen die niet door OMRON HEALTHCARE zijn goedgekeurd, maken de garantie ongeldig.

• Trek niet met kracht aan het stroomsnoer van de netadapter. (Reinigen en desinfecteren) Neem de onderstaande regels in acht bij het reinigen of desinfecteren van onderdelen. Het niet opvolgen van deze regels kan leiden tot schade, inefficiënte verneveling of infectie. Raadpleeg de paragraaf “Reinigen en desinfecteren” voor de instructies.

• Gebruik nooit een magnetron, vaatwasser of haardroger om het apparaat of de onderdelen te drogen.

• Gebruik geen autoclaaf, ethyleenoxidegas sterilisator of plasmasterilisatie met lage temperatuur.

• Wanneer u onderdelen desinfecteert door ze te koken, dient u ervoor te zorgen dat de pan niet droogkookt. Anders kan dit leiden tot brand. Algemene veiligheidsmaatregelen:

• Controleer het apparaat en de onderdelen altijd voor gebruik op problemen. Let in het bijzonder op het volgende: - De verstuiver, de sproeikop, het hulpstuk voor kinderen en de luchtslang mogen niet beschadigd zijn. - De sproeikop mag niet verstopt zijn. - De compressor moet goed werken.

• Wanneer u dit apparaat gebruikt, geeft het wat geluid en trillingen die worden veroorzaakt door de pomp van de compressor. Ook veroorzaakt het uitstoten van samengeperste lucht uit de vernevelset wat geluid. Dit is normaal en het betekent niet dat het apparaat niet goed werkt.

• Gebruik het apparaat alleen voor het doel waarvoor het gemaakt is. Gebruik het niet voor andere doeleinden.

• Gebruik het apparaat niet bij temperaturen boven de +40 °C.

• Zorg ervoor dat de luchtslang stevig aan de compressor en de vernevelset is bevestigd en niet kan losraken. Draai de plug van de luchtslang enigszins wanneer u deze bevestigt aan de aansluitstukken voor de luchtslang. Zo voorkomt u dat de luchtslang tijdens het gebruik losraakt.

• De netadapter wordt meegeleverd zodat het apparaat volledig kan worden afgekoppeld van de stroomvoorziening. Om het apparaat volledig af te koppelen van de stroomvoorziening trekt u de stekker uit de stroomvoorziening.

• Lees het gedeelte Correcte verwijdering van dit product in het hoofdstuk Technische gegevens (pagina 165) en volg de daar gegeven aanwijzingen wanneer u het apparaat, gebruikte accessoires of optionele onderdelen weggooit. Bewaar deze aanwijzingen voor latere raadpleging. NE-C801S-KDE(V)_main.book Page 148 Friday, December 14, 2018 10:32 AM149

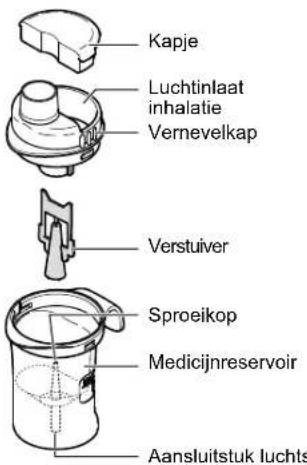

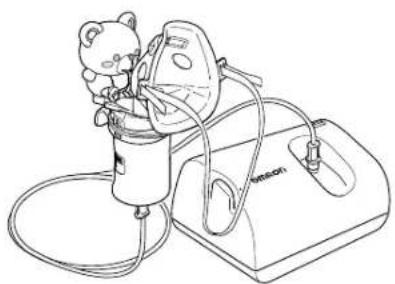

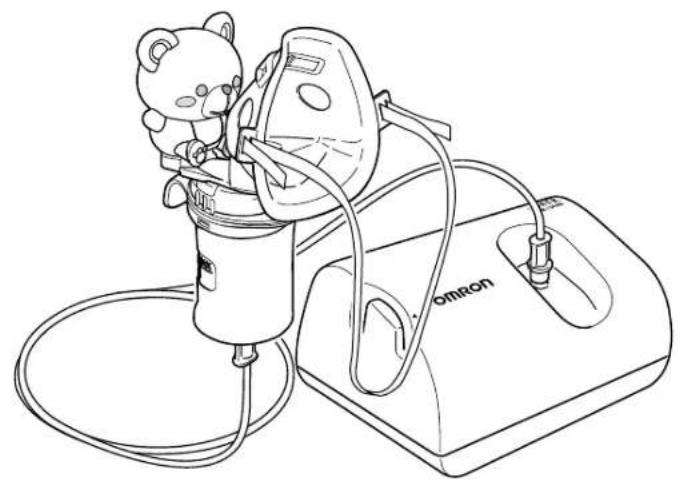

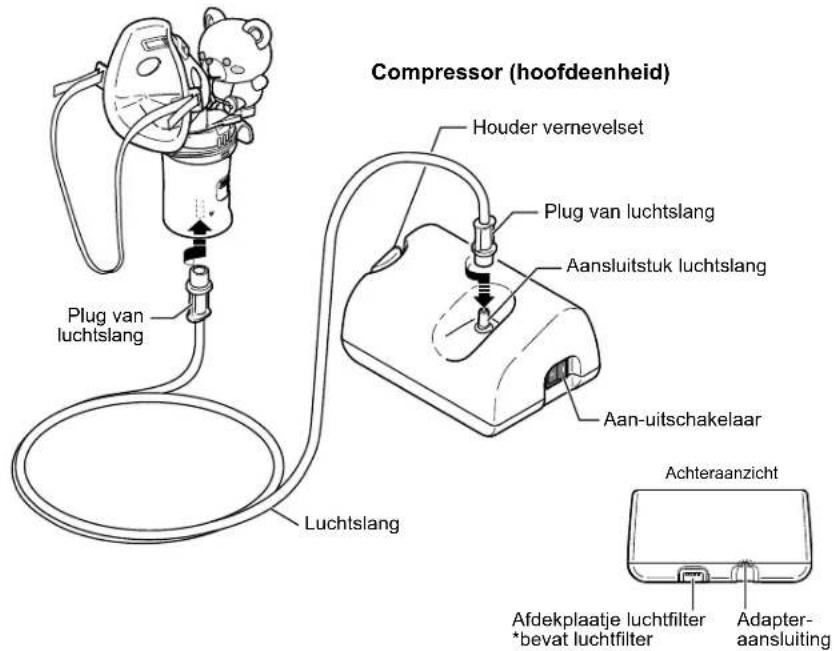

1. Onderdelen van het apparaat

Afdekplaatje luchtfilter *bevat luchtfilter Adapter- aansluiting Compressor (hoofdeenheid) Kapje Luchtinlaat inhalatie Vernevelkap Verstuiver Medicijnreservoir Aansluitstuk luchtslang Sproeikop Achteraanzicht Vernevelset Vernevelset Hulpstuk voor kinderen (lachende beer) Houder vernevelset Plug van luchtslang Aansluitstuk luchtslang Aan-uitschakelaar Luchtslang Plug van luchtslang NE-C801S-KDE(V)_main.book Page 149 Friday, December 14, 2018 10:32 AM150 1.Onderdelen van het apparaat Overige meegeleverde artikelen Extra luchtfilters × 5 Mondstuk Masker voor kinderen (PVC) Masker voor jonge kinderen (PVC) Netadapter Opbergzak Gebruiksaanwijzing Garantiekaart NE-C801S-KDE(V)_main.book Page 150 Friday, December 14, 2018 10:32 AM151

2. De vernevelaar voorbereiden voor gebruik

Waarschuwing: Reinig en desinfecteer de vernevelset en het masker of mondstuk als volgt voor gebruik: - de eerste keer na aankoop - wanneer het apparaat lange tijd niet is gebruikt - wanneer meerdere personen hetzelfde apparaat gebruiken Raadpleeg de paragraaf “Reinigen en desinfecteren” voor de instructies. Raadpleeg hoofdstuk 4 (pagina 156-158) voor aanwijzingen bij het reinigen en desinfecteren. Opmerking: Zorg ervoor dat het luchtfilter regelmatig wordt vervangen. Raadpleeg hoofdstuk 7 “Het luchtfilter vervangen” (pagina 160).

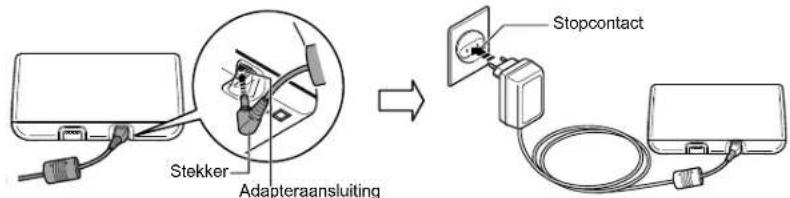

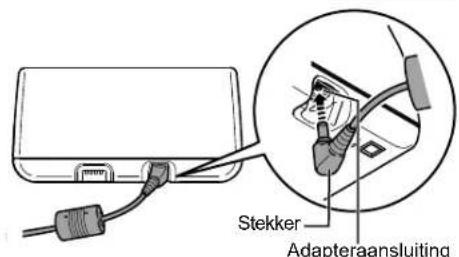

2.1 Netadapter aansluiten

1. Zorg ervoor dat het apparaat is uitgeschakeld.

Controleer of de aan-uitschakelaar uit ( ) staat.

2. Steek de kleine stekker van de

netadapter in de adapteraansluiting van de compressor.

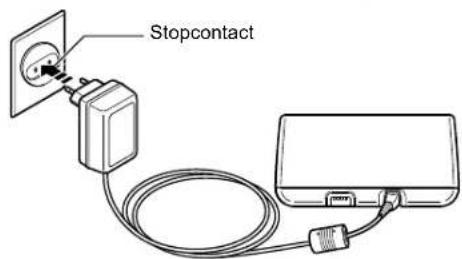

3. Steek de netstekker van de

netadapter in het stopcontact. Opmerkingen:

• Wanneer u de netadapter wilt loskoppelen, moet u eerst de stekker van de netadapter uit het stopcontact trekken voordat u de adapteraansluiting van de compressor verwijdert.

• Stel het apparaat niet op een plek op waar het moeilijk is het netsnoer los te koppelen. Stekker Adapteraansluiting Stopcontact Gebruiksinstructies NE-C801S-KDE(V)_main.book Page 151 Friday, December 14, 2018 10:32 AM152 2.De vernevelaar voorbereiden voor gebruik

2.2 Medicijn toevoegen en de onderdelen in elkaar zetten

1. Verwijder het masker of mondstuk, het hulpstuk voor

kinderen en het kapje van de vernevelset.

2. Verwijder de vernevelkap samen met de verstuiver

van het medicijnreservoir.

1) Draai de vernevelkap linksom.

2) Neem de vernevelkap uit het medicijnreservoir.

3. Voeg de juiste hoeveelheid voorgeschreven medicijn

toe aan het medicijnreservoir. Let op: De capaciteit van het medicijnreservoir is 2 tot 7 ml. Opmerking: De schaalverdelingen op de vernevelset dienen uitsluitend als referentie. De schaal op de buitenzijde van het reservoir geldt wanneer geen verstuiver is geplaatst. Gebruik de schaalverdeling op uw spuit of flacon om de hoeveelheid medicijn goed af te meten.

Plaats de vernevelkap terug in het medicijnreservoir.

1) Breng het uitsteeksel op de vernevelkap in één

lijn met de inkeping in het medicijnreservoir, zoals weergegeven.

2) Draai de vernevelkap rechtsom en breng deze op

één lijn met het medicijnreservoir, zodat beide op hun plaats klikken. NE-C801S-KDE(V)_main.book Page 152 Friday, December 14, 2018 10:32 AM153 2.De vernevelaar voorbereiden voor gebruik

6. Bevestig het kapje, het hulpstuk voor kinderen en het

masker of mondstuk aan de vernevelset.

1) Bevestig het kapje op de luchtinlaat voor inhalatie.

2) Bevestig het hulpstuk voor kinderen op de

3) Bevestig het masker of mondstuk aan de

vernevelkap. Opmerking: Als de hoeveelheid aerosol te klein is, hoeft u het kapje niet te bevestigen.

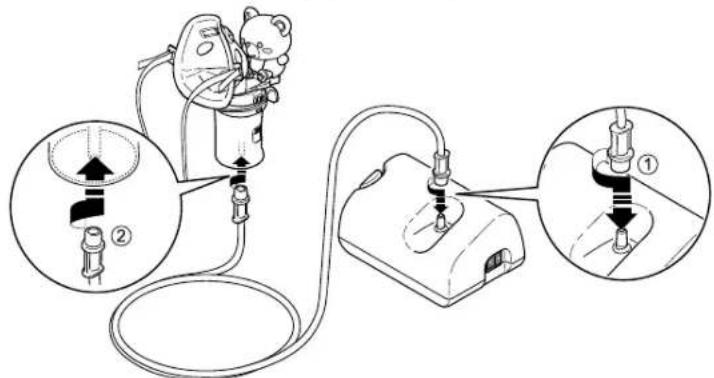

7. Bevestig de luchtslang.

1) Draai de plug van de luchtslang enigszins en druk deze stevig in het

aansluitstuk voor de luchtslang van de compressor.

2) Draai de plug van de luchtslang enigszins en druk deze stevig in het

aansluitstuk voor de luchtslang op het medicijnreservoir. Opmerkingen:

• Zorg ervoor dat de luchtslang stevig aan de compressor en de vernevelset is bevestigd en niet kan losraken. Draai de plug van de luchtslang enigszins wanneer u deze bevestigt aan de aansluitstukken voor de luchtslang. Zo voorkomt u dat de luchtslang tijdens het gebruik losraakt.

• Let erop dat u geen medicijn morst bij het bevestigen van de luchtslang. Houd de vernevelset rechtop. NE-C801S-KDE(V)_main.book Page 153 Friday, December 14, 2018 10:32 AM154

3. Medicijnen inhaleren

1. Houd de vernevelset rechtop, zoals rechts is

weergegeven. Volg de aanwijzingen van uw arts of ademhalingstherapeut. Let op: Kantel de vernevelset niet zo ver dat deze in een van de richtingen een hoek van meer dan 45 graden maakt. Er kan dan medicijn in de mond terechtkomen of het apparaat zou niet meer goed kunnen vernevelen.

2. Zet de aan/uit-schakelaar aan ( ).

De compressor start en het vernevelen begint. Opmerking: Controleer of er aerosol ontstaat. Het vernevelen beëindigen Zet de aan/uit-schakelaar uit ( ). Waarschuwing: Leg tijdens het gebruik geen deken, handdoek of enig ander soort afdekking over de compressor. Let op:

• Maak de houder van het luchtfilter niet dicht.

• Beperk het gebruik tot 20 minuten per keer en neem een pauze van 40 minuten in acht voordat u het apparaat opnieuw gebruikt.

• Tijdens het gebruik van het apparaat kan de hoofdeenheid heet worden.

• Raak de hoofdeenheid alleen aan voor noodzakelijke handelingen, zoals het uitschakelen van het apparaat tijdens het vernevelen. Opmerking: Laat de compressor niet langdurig aan staan. Anders kan de compressor oververhit raken of slecht gaan werken.

3. Inhaleer het medicijn volgens de aanwijzingen die u van uw arts en/of

verpleegkundige heeft gekregen. Bevestig het masker zodanig, dat het uw neus en mond bedekt en inhaleer het medicijn. Adem uit door het masker. Het mondstuk gebruiken Breng het mondstuk in uw mond en inhaleer het medicijn terwijl u normaal blijft ademen. Adem gewoon uit door het mondstuk. 45° 45° Rechte hoek NE-C801S-KDE(V)_main.book Page 154 Friday, December 14, 2018 10:32 AM155 3.Medicijnen inhaleren

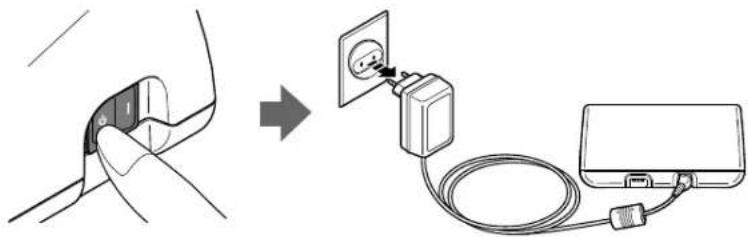

4. Wanneer de behandeling is voltooid, zet u het apparaat uit. Controleer of de

luchtslang geen condens of vocht bevat. Trek de stekker van de netadapter uit het stopcontact en koppel deze los van de compressor. Opmerking: Druk de stekker stevig naar beneden om de netadapter los te koppelen. Let op: Trek niet aan het stroomsnoer. Hierdoor kan er schade ontstaan. Waarschuwing: Er kan condensvocht in de luchtslang aanwezig zijn. Berg de luchtslang niet op terwijl er condens of vocht in zit. Dit kan bacteriële infecties veroorzaken. Wanneer er nog vocht of vloeistof in de luchtslang zit, dient u alle vocht uit de luchtslang te verwijderen door de hieronder beschreven procedure te volgen.

1) Zorg dat de luchtslang nog is aangesloten op de luchtaansluiting van de

3) Zet de compressor aan en pomp lucht door de luchtslang om het vocht eruit

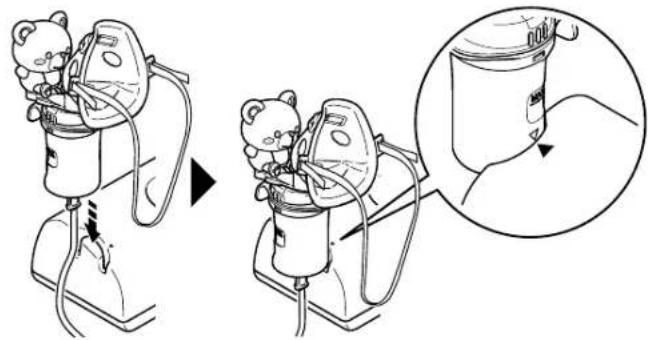

te blazen. Gebruik de houder voor de vernevelset als tijdelijke houder voor de vernevelset. Opmerking: Lijn de markering op het apparaat uit met de markering op de vernevelset zoals weergegeven NE-C801S-KDE(V)_main.book Page 155 Friday, December 14, 2018 10:32 AM156

Reinig na elk gebruik de onderdelen om medicijnresten te verwijderen. Hiermee voorkomt u inefficiënte verneveling en infecties. ■ Wasbare onderdelen

• Vernevelset (vernevelkap, medicijnreservoir), hulpstuk voor kinderen, maskers, mondstuk, luchtslang (siliconen) Was deze onderdelen in warm water met een milde (neutrale) zeep. Spoel de onderdelen grondig met heet, schoon kraanwater af en laat ze op een schone plaats aan de lucht drogen.

• Verstuiver Spoel met stromend water. ■ Niet-wasbare onderdelen

• Compressor, luchtslang (PVC) Zorg eerst dat de stekker uit het stopcontact is gehaald. Veeg deze onderdelen schoon met een zachte doek die met water of milde (neutrale) zeep is bevochtigd.

• Luchtfilter Was of reinig het luchtfilter niet. Als het luchtfilter nat wordt, moet het worden vervangen. Een vochtig luchtfilter kan verstopping veroorzaken. Verzorging en onderhoud NE-C801S-KDE(V)_main.book Page 156 Friday, December 14, 2018 10:32 AM157 4.Reinigen en desinfecteren

Desinfecteer de onderdelen elke dag na de laatste behandeling. Als de onderdelen erg vuil zijn, moet u deze vervangen door nieuwe onderdelen. Raadpleeg de tabel op pagina 158 om een desinfectiemethode te selecteren. Let op: Gebruik geen autoclaaf, ethyleenoxidegas sterilisator of plasmasterilisatie met lage temperatuur. Opmerking: Mogelijk vervagen of verdwijnen de opdrukken op de oppervlakken van het hulpstuk voor kinderen ten gevolge van herhaaldelijk wassen en desinfecteren. Omgaan met de verstuiver De verstuiver is een belangrijk onderdeel, dat wordt gebruikt om medicijnen te verstuiven. Let erop dat u bij het gebruik altijd de volgende voorzorgsmaatregelen in acht neemt. Opmerkingen:

• Reinig de verstuiver altijd na gebruik.

• Gebruik geen voorwerpen zoals een borstel of puntig voorwerp om de onderdelen te reinigen.

• Als u de onderdelen desinfecteert door ze te koken, let er dan op dat u ze in ruim water kookt.

• Kook de verstuiver niet samen met andere voorwerpen, alleen eventueel samen met andere accessoires van de vernevelaar, die gekookt kunnen worden.

• Gebruik nooit een magnetron, vaatwasser of haardroger om onderdelen te drogen. Keer- schot Verstuiver NE-C801S-KDE(V)_main.book Page 157 Friday, December 14, 2018 10:32 AM158 4.Reinigen en desinfecteren o: van toepassing X: niet van toepassing A. Gebruik een commercieel verkrijgbaar desinfecterend middel. Volg de aanwijzingen van de fabrikant van het ontsmettingsmiddel. Opmerking: Nooit schoonmaken met wasbenzine, thinner of een brandbare chemische stof. B. Onderdelen kunnen gedurende 15 tot 20 minuten worden gekookt. Haal de onderdelen na het koken uit het water, schud het overtollige water eraf en laat de delen op een schone plaats drogen. Desinfectie- methode Onderdelen Mondstuk Vernevelset Luchtslang (siliconen, 100 cm) (optioneel) Masker voor jonge kinderen (PVC) Masker voor kinderen (PVC) Hulpstuk voor kinderen Luchtslang (PVC, 100 cm) Luchtfilter Materiaal

(Verstuiver: PC) Slang: siliconen Aansluiting: PP Masker: PVC (ftalaatvrij) Band: rubber*** PP, PVC (ftalaatvrij) PVC (ftalaatvrij) Polyester

• voorbeeld van een in de handel verkrijgbaar ontsmettingsmiddel. (De in de tabel opgegeven concentratie en residentietijd zijn onder omstandigheden waarbij de levensduur van de onderdelen is getest met elk ontsmettingsmiddel gebruikt zoals beschreven in de bijbehorende gebruiksaanwijzing. De tests zijn niet uitgevoerd met het doel de werkzaamheid van de ontsmettingsmiddelen te garanderen. Het is niet onze intentie om het gebruik van dergelijke ontsmettingsmiddelen aan te raden. De gebruiksomstandigheden en ingrediënten van ontsmettingsmiddelen variëren per fabrikant.Lees voor gebruik zorgvuldig de gebruiksaanwijzing en pas het ontsmettingsmiddel op de juiste wijze toe op elk onderdeel. De levensduur van de onderdelen kan korter zijn, afhankelijk van de omstandigheden, omgeving en gebruiksfrequentie.)** Verwijder de rubber band van het masker voordat u dit desinfecteert.***De band is niet gemaakt van natuurrubberlatex.NE-C801S-KDE(V)_main.book Page 158 Friday, December 14, 2018 10:32 AM159

5. Onderhoud en opslag

Volg om uw apparaat in uitstekende conditie te houden en schade eraan te voorkomen de volgende aanwijzingen: Let op:

• Laat de meter niet zonder toezicht bij zuigelingen of personen die geen toestemming kunnen geven.

• Stel het apparaat niet bloot aan sterke schokken, laat het bijvoorbeeld niet op de grond vallen.

• Verplaats de vernevelset niet en laat deze niet achter zolang het medicijnreservoir medicijn bevat. Opmerkingen:

• Bewaar het apparaat niet bij extreem hoge of lage temperaturen, bij hoge luchtvochtigheid of in direct zonlicht.

• Zorg dat u de luchtslang niet vouwt of knikt.

• Voer het apparaat en eventuele gebruikte accessoires of optionele onderdelen af volgens de toepasselijke plaatselijke voorschriften.

• Nooit schoonmaken met wasbenzine, thinner of een brandbare chemische stof.

• De vernevelset moet na een jaar gebruik worden vervangen. Wanneer er nog vocht of vloeistof in de luchtslang zit, dient u alle vocht uit de luchtslang te verwijderen door de hieronder beschreven procedure te volgen.

1) Zorg dat de luchtslang is aangesloten op de luchtaansluiting van de compressor.

2) Verwijder de luchtslang van de vernevelset.

3) Zet de compressor aan en pomp lucht door de luchtslang om het vocht eruit te blazen.

6. Condensvocht uit de luchtslang verwijderen

Benzeen Thinner NE-C801S-KDE(V)_main.book Page 159 Friday, December 14, 2018 10:32 AM160

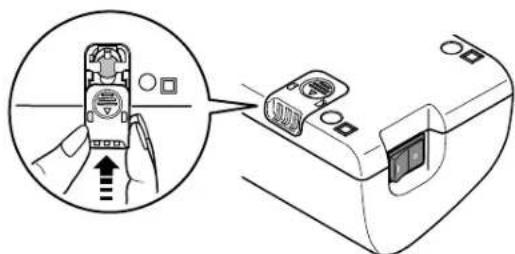

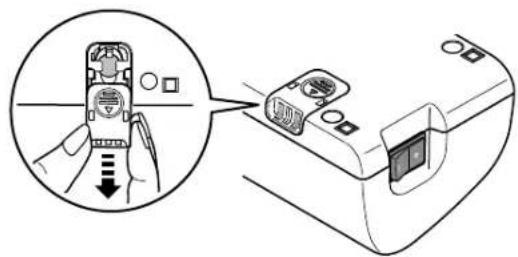

7. Het luchtfilter vervangen

Wanneer het luchtfilter meer dan 60 dagen is gebruikt, moet het worden vervangen.

1. Neem het afdekplaatje

van het luchtfilter van de compressor af.

2. Vervang het luchtfilter.

3. Breng het afdekplaatje

van het luchtfilter weer aan op zijn plaats. Zorg dat het goed is aangebracht. Opmerkingen:

• Gebruik uitsluitend luchtfilters van OMRON die voor dit apparaat zijn ontworpen. Gebruik het apparaat niet zonder filter.

• De filters hebben geen verschillende voor- en achterkant.

• Controleer voordat u een filter plaatst of het schoon en stofvrij is.

• Was of reinig het filter niet. Als het luchtfilter nat wordt, moet het worden vervangen. Een vochtig luchtfilter kan verstopping veroorzaken.

• Wanneer u extra filters nodig hebt of wanneer bij het apparaat geleverde onderdelen beschadigd zijn of ontbreken, kunt u contact opnemen met uw OMRON-leverancier. NE-C801S-KDE(V)_main.book Page 160 Friday, December 14, 2018 10:32 AM161

Indien tijdens gebruik een van de onderstaande problemen optreedt, controleer dan eerst of er geen ander elektrisch apparaat aanwezig is binnen een bereik van 30 cm. Raadpleeg de onderstaande tabel als het probleem blijft bestaan. Opmerking: Wanneer de voorgestelde remedie het probleem niet oplost, probeer dan niet om het apparaat te repareren - dit apparaat heeft geen onderdelen die de gebruiker zelf kan repareren. Breng het apparaat naar een erkende distributeur of erkend verkooppunt van OMRON. Probleem Oorzaak Remedie Er gebeurt niets wanneer ik het apparaat aanzet met de aan-uitschakelaar. Is de netadapter correct op het stopcontact en de compressor aangesloten? Controleer of de stekker in het stopcontact zit. Trek de stekker indien nodig uit het stopcontact en steek deze er weer in. Het apparaat staat aan, maar de vernevelsnelheid is laag of er is helemaal geen verneveling. Zit er medicijn in het medicijnreservoir? Breng de juiste hoeveelheid medicijn in het medicijnreservoir. Zit er te veel/te weinig medicijn in het medicijnreservoir? Ontbreekt de verstuiver of is deze niet goed in elkaar gezet? Bevestig de verstuiver op de juiste wijze. Is de vernevelset op de juiste manier in elkaar gezet? Zet de vernevelset op de juiste manier in elkaar. Is de sproeikop verstopt? Zorg dat de sproeikop niet verstopt is. Is de vernevelset onder een scherpe hoek gekanteld? Zorg dat de vernevelset niet onder een grotere hoek dan 45 graden gekanteld is. Is de luchtslang goed aangesloten? Zorg dat de luchtslang correct is aangesloten op de compressor en de vernevelset. Is de luchtslang geknikt of beschadigd? Zorg dat er geen knikken in de luchtslang zitten. Is de luchtslang verstopt? Zorg dat de luchtslang niet verstopt is. Is het luchtfilter vuil? Vervang het luchtfilter door een nieuw luchtfilter. Het apparaat maakt ongewoon veel lawaai. Is het afdekplaatje van het luchtfilter goed bevestigd? Bevestig het afdekplaatje van het luchtfilter op de juiste manier. Het apparaat is erg heet. Is de compressor bedekt? Bedek de compressor tijdens het gebruik niet met een doek, van welke soort dan ook. Is het apparaat langer dan 20 minuten onafgebroken in werking? Beperk het gebruik tot 20 minuten per keer en neem een pauze van 40 minuten in acht voordat u het apparaat opnieuw gebruikt. NE-C801S-KDE(V)_main.book Page 161 Friday, December 14, 2018 10:32 AM162

• Technische wijzigingen kunnen zonder voorafgaande kennisgeving worden doorgevoerd.

• Dit OMRON-product is vervaardigd conform het strenge kwaliteitssysteem van OMRON HEALTHCARE Co., Ltd., Japan.

• Het apparaat werkt mogelijk niet wanneer temperatuur en voltage verschillen van de omstandigheden die zijn gedefinieerd in de specificaties.

• Gebruik het apparaat niet op plaatsen waar het in contact kan komen met brandbaar gas.

• Dit apparaat voldoet aan de bepalingen van de EG-richtlijn 93/42/EEG betreffende medische hulpmiddelen en de Europese norm EN 13544-1:2007+A1:2009 Apparatuur voor ademhalingstherapie - Deel 1: Verstuivingssystemen en hun onderdelen.

• IP-classificatie is de mate van bescherming die de behuizing biedt in overeenstemming met IEC 60529. De compressor en de netadapter zijn beschermd tegen vaste vreemde voorwerpen met een diameter van 12 mm en meer zoals een vinger en tegen verticaal invallende waterdruppels die problemen kunnen veroorzaken bij normaal gebruik. Productcategorie: Vernevelaars Productbeschrijving: Compressor-vernevelaar Model (nummer): NE-C801KD (NE-C801S-KDE(V)) Kwalificatie (netadapter): 100-240 V~ 350 mA, 50/60 Hz Spanning (compressor- vernevelaar): 12 V 0,8 A Werkingsomstandig- heden: Werking met tussenpozen 20 min. AAN / 40 min. UIT Werkingstemperatuur/ vochtigheid/luchtdruk: +10 °C tot +40 °C/30% tot 85% RV (zonder condensatie)/ 700 tot 1.060 hPa Temperatuur/ vochtigheid/luchtdruk bij opslag en vervoer: -20 °C tot +60 °C/10% tot 95% RV (zonder condensatie)/ 700 tot 1.060 hPa Gewicht: Circa 290 g (alleen compressor) Afmetingen: Circa 142 (B) × 72 (H) × 98 (D) mm (alleen compressor) Inhoud: Compressor, vernevelset, hulpstuk voor kinderen (lachende beer), luchtslang (PVC, 100 cm), 5 extra luchtfilters, mondstuk, masker voor jonge kinderen (PVC), masker voor kinderen (PVC), netadapter, opbergzak, gebruiksaanwijzing, garantiekaart. Classificaties: Klasse II (bescherming tegen elektrische schokken), Type BF (toegepast onderdeel); mondstuk, masker voor kinderen, masker voor jonge kinderen IP21 (Ingress Protection/bescherming tegen binnendringing) Beschrijving van symbolen Noodzaak voor de gebruiker om de gebruiksaanwijzing te raadplegen Toegepast onderdeel, type BF Beschermingsgraad tegen elektrische schokken (lekstroom) Klasse ll Bescherming tegen elektrische schokken Beschermingsgraad tegen binnendringing volgens IEC 60529 IP XX NE-C801S-KDE(V)_main.book Page 162 Friday, December 14, 2018 10:32 AM163 9.Technische gegevens

CE-merkteken Serienummer Temperatuurbegrenzing Vochtigheidsbegrenzing Luchtdrukbegrenzing

Uitgeschakeld of Stand-by Ingeschakeld Indicatie van polariteit van aansluiting Zekering Alleen voor gebruik binnenshuis Wisselstroom Gelijkstroom Gecertificeerd door TÜV Efficiëntiegraad van voeding Het bedrijfslogo van de leverancier van de netadapter Het bedrijfslogo van de leverancier van de netadapter Handelsmerk van OMRON compressor-vernevelaars (COMP A-I-R, COMP A-I-R basic, COMP A-I-R Elite, COMP A-I-R Pro) Handelsmerk van OMRON mesh-vernevelaars Handelsmerk van OMRON ultrasone vernevelaars De productiedatum van het product is geïntegreerd in het serienummer, dat op het product en het verkooppakket wordt aangebracht: de eerste 4 cijfers geven het jaartal van productie aan, de volgende 2 cijfers de maand van productie. Beschrijving van symbolen

NE-C801S-KDE(V)_main.book Page 163 Friday, December 14, 2018 10:32 AM164 9.Technische gegevens Technische gegevens voor de OMRON NE-C801KD Compressor met de OMRON V.V.T.- vernevelset (Virtual Valve Technology): Resultaat van metingen met cascade-impactor voor deeltjesgrootte**

• Gemeten door OMRON HEALTHCARE Co., Ltd. **Onafhankelijk gemeten door prof. Dr. Hiroshi Takano, afdeling Chemical Engineering and Materials Science, faculteit Science and Engineering, Doshisha-universiteit, Kyoto, Japan, volgens EN 13544-1:2007 Opmerkingen:

• De resultaten kunnen afwijken per medicijn, zoals bij suspensies of hoge viscositeit. Raadpleeg voor meer informatie de door de leverancier van het medicijn verstrekte gegevens.

• Raadpleeg de website van OMRON HEALTHCARE EUROPE voor de meest recente technische gegevens. URL: www.omron-healthcare.com Deeltjesgrootte: **MMAD circa 3 µm MMAD = Mass Median Aerodynamic Diameter Capaciteit medicijnreservoir: Maximaal 7 ml Geschikte medicijnvolumes: Minimaal 2 ml - maximaal 7 ml Geluid: *Geluidsniveau (op 1 m afstand) 46 dB Vernevelsnelheid: *Circa 0,3 ml/min (gewichtsverlies) Aerosoluitvoer: **0,47 ml (2 ml, 1% NaF) Aerosoluitvoersnelheid: **0,06 ml/min (2 ml, 1% NaF)

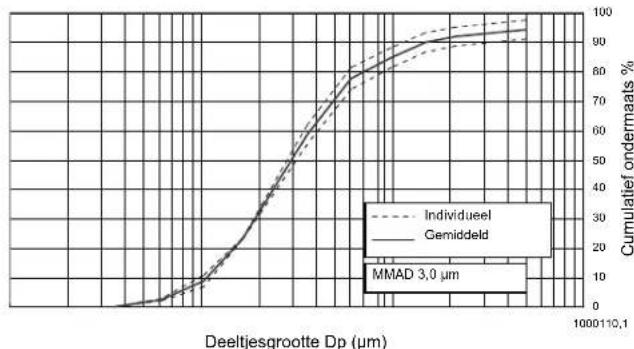

1000110,1 Cumulatief ondermaats % deeltjesmassa van natriumfluoride Deeltjesgrootte Dp (µm) Individueel Gemiddeld MMAD 3,0 µm Cumulatief ondermaats % NE-C801S-KDE(V)_main.book Page 164 Friday, December 14, 2018 10:32 AM165 9.Technische gegevens

Belangrijke informatie met betrekking tot de elektromagnetische compatibiliteit (EMC) NE-C801S-KDE gefabriceerd door OMRON HEALTHCARE Co., Ltd. voldoet aan de norm EN60601-1-2:2015 voor elektromagnetische compatibiliteit (EMC). Meer documentatie met betrekking tot deze EMC-norm is verkrijgbaar bij OMRON HEALTHCARE EUROPE, op het adres dat in deze gebruiksaanwijzing staat vermeld of op www.omron-healthcare.com. Raadpleeg de EMC-informatie voor NE-C801S-KDE op de website. Correcte verwijdering van dit product (Elektrische en elektronische afvalapparatuur) Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen voor informatie over waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering. NE-C801S-KDE(V)_main.book Page 165 Friday, December 14, 2018 10:32 AM166

10. Accessoires en vervangende onderdelen
