GEBRUIKSAANWIJZING Gentle Temp 510 OMRON

Gebruiksaanwijzing pagina 28-40

GentleTemp 510 Nederlands

OMRON

Gefeliciteerd met uw aanschaf van de GentleTemp 510 ^® oothermometer, een uitstekende keuze. Met deze thermometer is een comfortabele, veilige, nauwkeurige en snelle temperatuurmeting van het trommelvlies mogelijk (deze komt overeen met de centrale lichaamstemperatuur).

Lees deze handleiding voor gebruik van de GentleTemp 510 * Oothermometer zorgvuldig door. Bewaar deze hand leiding voor toekomstig gebruik. Als u vragen heeft over de betekenis van een bepaalde temperatuur, neem dan contact op met uw huisarts.

INHOUDSOPGAVE

1 Algemeen 29

1.1 Veiligheidsinstructies 29
1.2 Schoonmaken en bewaren 30
1.3 De onderdelen van de oorthermometer 30

2 Voorbereidingen voor het meten 31

2.1 Een schoon lenshoesje 31
2.2 Draaien in het oor 31
2.3 Meten bij een kind 31
2.4 Omschakelen tussen Celsius en Fahrenheit 32
2.5 Aanbevelingen 32

3 Gebruik van de thermometer

3.1 Functie 1: de snelle meting (1-3 seconden) in 7 stappen 33
3.2 Functie 2: de "10-secondenmeting" in 9 stappen 34
3.3 Nog een keer meten 35
3.4 De meting beeindigen 35
3.5 Vervangen van de batterij 35

4 Het interpreteren van de resultaten 36

4.1 Meten in het oor 36
4.2 Normale en verhoogde temperatuur 36
4.3 Oortemperatuur ten opzichte van overige lichaamstemperaturen 37

5 Storingen 37

5.1 Oplossen van problemen 37
5.2 Vraag en antwoord 38

6 Specificaties 38

1 ALGEMEEN

1.1 Veiligheidsinstructies

Waarschuwing

Het zelf stellen van een diagnose en/of uitvoeren van een behandeling op basis van de meetresul taten kan gevaarlijk zijn. Houdt u aan de aan - wijzingen van uw huisarts. Het zelf stellen van diagnoses kan de symptomen verergeren.

Raak de infraroodsensor niet met uw vingers aan en adem er niet op.

• De infraroodsensor kan anders vuil worden waardoor de meting mogelijk niet correct is.
• Veeg een vuile infraroodsensor voorzichtig schoon met een zachte en droge doek.
• Het schoonvegen van de infraroodsensor met een papieren doekje of papieren handdoek zal de infraroodsensor beschadigen waardoor de metingen mogelijk niet meer correct worden uitgevoerd.

Gebruik uitsluitend lenshoesjes die speciaal voor deze thermometer zijn ontworpen.

• Gebruik geen door anderen gebruikt lenshoesje. Dit kan infecties veroor - zaken, zoals bijv. otitis externa (ontsteking van de uitwendige gehoorgang).
• Als er zich oorsmeer of een andere substantie op het lenshoesje bevindt, vervang het lenshoesje dan door een nieuwe.
• Bij gebruik van vuile lenshoesjes is een correcte meting niet gegarandeerd.

Bewaar de thermometer buiten bereik van kinderen.

Kinderen kunnen proberen de temperatuur bij zichzelf te meten en daardoor het oor beschadigen. Raadpleeg direct uw huisarts als een kind een batterij of lenshoesje inslikt.

De meetresultaten zijn mogelijk niet correct:

• Als u vuile lenshoesjes gebruikt.
• Als het oor koud is - wacht tot het oor warm is voordat u de temperatuur meet.
• Het meetresultaat kan laag zijn wanneer u een ice pack gebruikt of in de winter nog maar net bent binnengekomen.
• Als er een temperatuurverschil is tussen de plaats waar u de thermometer bewaart en de plaats waar u de temperatuur opneemt, laat de thermo meter dan voordat u deze gaat gebruiken dertig minuten liggen in de kamer waar u de temperatuur opneemt.

Druk de lens niet met kracht in het oor.

• Voelt u tijdens het meten pijn of een ander ongemakkelijk gevoel, stop het gebruik dan direct. Anders kunt u letsel aan de uitwendige gehoorgang veroorzaken.
• Gebruik de oorthermometer niet als u lijdt aan een oorziekte zoals otitis externa of otitis media (middenoorontsteking). Dit kan de situatie verergeren.
• Gebruik de thermometer niet wanneer de uitwendige gehoorgang nat is, bijv. na het zwemmen of douchen. Dit kan letsel aan de uitwendige gehoorgang veroorzaken.
• Gooi de batterij niet in open vuur. De batterij kan exploderen.

GentleTemp 510 Nederlands

OMRON

Algemeen advies

• Als u uw huisarts uw temperatuur doorgeeft, vertel dan dat u de tempe ratuur in uw oor heeft gemeten.
• Gebruik deze thermometer alleen voor het meten van de temperatuur in het menselijke oor.
• Stel de thermometer niet bloot aan schokken of trillingen, laat de thermometer niet vallen en ga er niet op staan.
• Gebruik geen mobiele telefoon in de nabijheid van de thermometer.
• Het is niet toegestaan de thermometer te demonteren, repareren of te modificeren.
• De thermometer is niet waterdicht. Zorg dat er bij gebruik geen vloeistof (alcohol, water of heet water) in de thermometer kan komen.

1.2 Schoonmaken en bewaren

Maak de thermometer na gebruik schoon en berg de thermo meter op. Veeg de behuizing schoon met een zachte, droge doek. De thermometer nooit wassen of reinigen met een reinigings middel dat een schurend verdunningsmiddel of benzine bevat.

Veeg een vuile infraroodsensor voorzichtig schoon met een zachte, droge doek of wattenstaafje. Veeg de infraroodsensor nooit schoon met een papieren doekje of papieren handdoek.

Na het reinigen van de thermo meter plaatst u het lenshoesje en plaatst u de thermometer in

de bewaardoes. Het is handig de thermometer daar te bewaren waar u de thermometer gaat gebruiken, zodat de thermometer direct klaar is voor gebruik. Bewaar de thermometer niet in direct zonlicht, op warme en vochtige plaatsen, in stoffige ruimten, nabij open vuur of plaatsen waar de thermometer blootstaat aan trillingen en/of schokken.

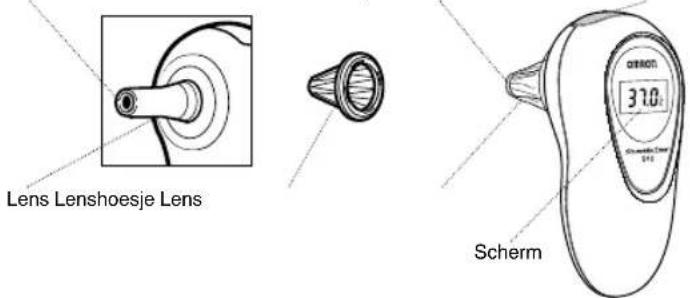

1.3 De onderdelen van de oorthermometer

Infraroodsensor Infraroodsensor Drukknop

Lenshoesjes zijn verbruiksartikelen. Als de bijgeleverde lenshoesjes op zijn, dient u nieuwe aan te schaffen.

GentleTemp 510 Nederlands

OMRON

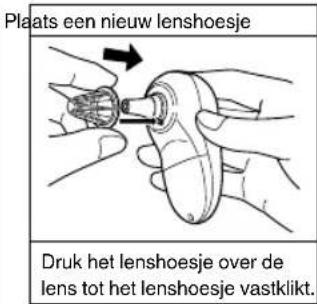

2.1 Een schoon lenshoesje

Zorg dat op de thermometer een schoon lenshoesje is geplaatst. Vervang het lenshoesje in de onderstaande situaties.

• Wanneer het lenshoesje vuil of beschadigd is.
• Als iemand anders het lenshoesje heeft gebruikt.

Om goed te meten is het van belang om tijdens het meten de oorthermometer te draaien in het oor.

Infraroodstralen

2.3 Meten bij een kind

Meten bij een liggende baby.
Ondersteun het lichaam van het kind.

Meten bij een zittende baby.
Ondersteun het lichaam van het kind en trek het oor iets naar achteren.

Wanneer het oor te klein is voor de lens. Trek het oor iets naar achteren en sluit de uitwendige gehoorgang af met de lens zonder dat u de lens met kracht naar binnen probeert te steken.

GentleTemp 510 Nederlands

OMRON

2.4 Omschakelen tussen Celsius en Fahrenheit

Standaard staat de GentleTemp 510 ^ ingesteld op graden Celsius (°C). U kunt de temperatuur meten in graden Celsius (°C) of graden Fahrenheit (°F). Voor het omschakelen van graden Celsius (°C) naar graden Fahrenheit (°F) geldt de volgende procedure.

1 De GentleTemp 510 ^ is uit en het scherm is leeg.

2 Houd de blauwe knop gedurende ca. 4 seconden ingedrukt. Gedurende deze vier seconden lichten alle symbolen op het scherm op. Vervolgens knippert er een grote C op het scherm.

3 Laat de blauwe knop los.

4 Elke keer dat u op de knop drukt, worden afwisselend een grote C of een grote F weergegeven. Selecteer F.

5 Laat de blauwe knop los.

6 Na 5 seconden schakelt de thermometer automatisch uit, het scherm is leeg.

7 De thermometer staat nu ingesteld op graden Fahrenheit (°F).

Voor het omschakelen van graden Fahrenheit (°F) naar graden Celsius (°C), begint u weer bij stap 1.

2.5 Aanbevelingen

Bewaar de thermometer bij voorkeur in de kamer waar u de thermometer gaat gebruiken.

Als u de thermometer bewaart in een koele (koude) kamer of zeer warme kamer, laat de thermometer dan voor gebruik op omgevingstemperatuur komen. Wanneer de thermometer koud is, kan de weergegeven tempe ratuur iets hoger zijn dan de echte temperatuur. Leg daarom de thermo meter ten minste 30 minuten in de kamer waar u de temperatuur gaat opnemen. Warm de thermometer niet op door de thermometer bij een hittebron (kachel, vuur) te leggen. Leg de thermometer in de kamer waar u de temperatuur gaat opnemen zodat de thermometer op kamertemperatuur kan komen.

Begin pas te meten als het lichaam (oor) warm is.

In de volgende situaties kan een iets lagere temperatuur worden weer - gegeven dan de daadwerkelijke temperatuur.

• Direct na binnenkomst in uw huis (met name in de winter)
  • In een koele of koude kamer
• Wanneer het hoofd (oor) wordt gekoeld met een "ice pack"

Overtuig uzelf van de meetmethoden door vertrouwd te raken met de beste manier om de thermometer in het oor te steken. Doe dit wanneer uw lichaamstemperatuur normaal is.

• Kijk naar de hoek waaronder u de thermometer vasthoudt wanneer de hoogst gemeten waarde wordt weergegeven.
• De gemeten waarde kan per oor verschillend zijn. Probeer de temperatuur te meten van het oor met de hoogste temperatuur onder stabiele omstandig heden.

GentleTemp 510 Nederlands

OMRON

3 GEBRUIK VAN DE THERMOMETER

3.1 Functie 1: de snelle meting (1–3 seconden) in 7 stappen

1 Druk een lenshoesje over de lens totdat het lenshoesje vastklikt.

2 Druk op de blauwe knop. De thermometer schakelt in.

3 Nadat alle symbolen op het display oplichten, knippert "°C".

4 Steek de lens zo ver mogelijk, als comfortabel is, in het oor en beweeg de lens rond in het oor.

5 Als u 1 "piep" hoort kunt u de meting starten.

6 Druk op de blauwe knop terwijl u de thermometer in het oor houdt.

7 Wanneer u 4 "piepjes" hoort is de temperatuur gemeten. De gemeten temperatuur is afleesbaar op het scherm.

GentleTemp 510 Nederlands

OMRON

3.2 Functie 2: de "10-secondenmeting" in 9 stappen

Deze functie wordt aanbevolen wanneer de richting van het trommelvlies moeilijk te vinden is, zoals bijv. bij het meten van de temperatuur bij een kind.

1 Druk een lenshoesje over de lens totdat het lenshoesje vastklikt.

2 Druk op de blauwe knop. De thermometer schakelt in.

3 Nadat alle symbolen op het display oplichten, knippert "°C".

4 Steek de lens zo ver mogelijk, als comfortabel is, in het oor en beweeg de lens rond in het oor.

5 Druk niet op de blauwe knop als u 1 "piep" hoort. De meting zal automatisch beginnen.

6 Beweeg de GentleTemp 510" rond in het oor gedurende 10 seconden.

7 Wacht op twee "piepjes".

Druk op oblauwe knop terwijl u de thermometer in het oor houdt.

9 Wanneer u 4 "piepjes"hoort is de temperatuur gemeten. De hoogst gemeten temperatuur is afleesbaar op het scherm.

GentleTemp 510 Nederlands

OMRON

3.3 Nog een keer meten

1 Wacht totdat "°C" weer knippert na circa 10 seconden.

2 Ga verder met stap 4 voor de "snelle" meting (paragraaf 3.1) en voor de "10-secondenmeting" (paragraaf 3.2).

U kunt uw temperatuur tot 3 keer na elkaar meten. Meer metingen na elkaar zijn niet mogelijk, omdat de thermometer door/tijdens de metingen wordt opgewarmd. Als u meer dan vier keer wilt meten, wacht dan 10 minuten of langer voordat u de meting uitvoert.

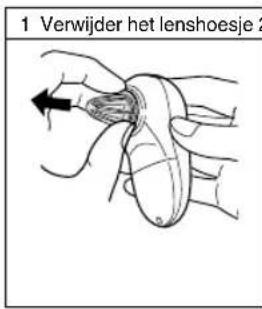

Vervang het lenshoesje door een nieuw lenshoesje als dit vuil is of door iemand anders wordt gebruikt.

3.4 De meting beëindigen

Na ca. 1 minuut schakelt de thermometer automatisch uit. U kunt de thermometer niet met de hand uitzetten, ook niet als u op de knop drukt.

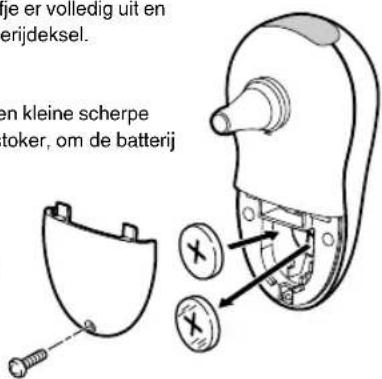

3.5 Vervangen van de batterij

1 Draai met behulp van een kleine kruiskop-schroevendraaier het schroefje er volledig uit en verwijder vervolgens het batterijdeksel.
2 Verwijder de batterij. Gebruik een voorwerp met een kleine scherpe punt, zoals bijv. een tanden stoker, om de batterij te verwijderen. Gebruik geen metalen pincet of een schroevendraaier.
3 Plaats de nieuwe batterij met de plus (+) aan de bovenkant.
4 Sluit het batterijdeksel en draai de schroef aan.

Batterijen zijn klein chemisch afval en u dient ze dienovereen - komstig te behandelen. U kunt lege batterijen inleveren bij diverse winkels of bij de betreffende inzamelpunten.

GentleTemp 510 Nederlands

OMRON

4PHET INTERPRETEREN VAN DE RESULTATEN

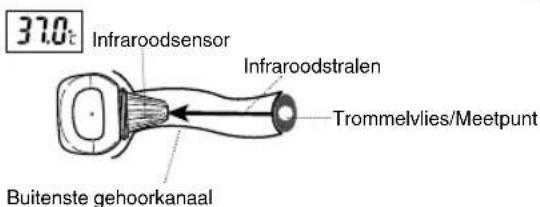

De GentleTemp 510 ^® oorthermometer meet de infraroodwarmte van het trommelvlies en zet de gemeten waarde in één seconde om in een oor-temperatuur.

De GentleTemp 510 ^® is vriendelijker voor een kind dan een rectale thermometer. De thermometer is sneller, veiliger en gemakkelijker te gebruiken dan een orale thermometer. Omdat de thermometer digitaal is, hoeft u zich geen zorgen te maken over gebroken glas of de verspreiding van kwik of het inademenen van kwikdampen. De meting kan zelfs worden uitgevoerd als het kind slaapt. Voor volwassenen biedt de GentleTemp 510 ^® oothermometer een snelle, gemakkelijke en nauwkeurige aflezing zonder de ver traging van een conventionele thermometer.

Uit klinisch onderzoek blijkt dat het oor een ideale plaats is voor het meten van de lichaamstemperatuur. Het trommelvlies deelt bloedvaten met de hypothalamus, het deel van de hersenen dat de lichaamstemperatuur regelt. Daarom is het oor een nauwkeurige indicator van de inwendige lichaams - temperatuur. In tegenstelling tot de temperatuur in de mond wordt de temperatuur in het oor niet beïnvloed door factoren als praten, drinken en roken.

4.2PNormale en verhoogde temperatuur

Wij adviseren u met de GentleTemp 510 ^® te oefenen op uzelf en op de leden van uw gezin.

Hierdoor kunt u uw techniek verbeteren en bent u zekerder van uzelf wanneer u bij een ziek gezinslid de temperatuur gaat meten. U kunt dan ook zeggen of een aflezing hoger is dan normaal.

Omdat omgevingstemperatuur, transpiratie of speeksel de gemeten lichaamstemperatuur onder de arm of tong gemakkelijk kunnen beïnvloeden, kan de gemeten waarde lager zijn dan de lichaams - temperatuur. Het meten van de temperatuur van het trommelvlies levert een nauwkeurige temperatuur van de hersenen op waardoor koorts sneller kan worden vastgesteld.

Trommelvlies

GentleTemp 510 Nederlands

OMRON

Om de mogelijke aanwezigheid van koorts goed te kunnen vaststellen, is het van belang dat u de normale temperaturen van uw gezinsleden kent door hun temperatuur op te nemen wanneer zij in een goede conditie verkeren.

De temperatuur die in het oor wordt gemeten, wijkt af van de temperatuur die rectaal wordt gemeten. Gebruik de normale temperaturen als uitgangspunt om het temperatuurverschil tijdens koorts te begrijpen.

We spreken van een normale lichaamstemperatuur als de gemeten waarde binnen een bepaald bereik valt. De lichaamstemperatuur kan echter met de leeftijd variëren.

Leeftijd Normale oortemperatuur in °C en °F

Baby's 36.4°C – 37.5°C 97.5°F – 99.5°F

Kinderen 36.1°C – 37.5°C 97°F – 99.5°F

Tieners/volwassen 35.9°C – 37.5°C 96.6°F – 99.5°F

Ouderen 35.8°C – 37.5°C 96.4°F – 99.5°F

4.3 Oortemperatuur ten opzichte van andere lichaamstemperaturen

De normale temperatuur is niet overal het hetzelfde.

5 STORINGEN

5.1 Oplossen van storingen

Scherm Controleren Oplossing
Ook na het indrukken van Is de blauwe knop wordt niets weergegeven.	de batterij leeg? Vervang de batterij door een nieuwe.
	Is de polariteit van de batterij (+ en -) wel goed?	Plaats de batterij met de juiste polariteit.
	De batterij is (bijna) leeg.	Vervang de batterij door een nieuwe.
	Is het lenshoesje vuil?	Vervang het lenshoesje door een nieuwe.
	Is de infraroodsensor vuil?	Reinig de infrarood- sensor met een wattenstaafje.
	Zit er oorsmeer in uw oor? met een wattenstaafje.	Verwijder de oorsmeer
Er verschijnt een "0 0".	De temperatuur van Als de thermometer is 34^ ( 93.2^ ).	is u de thermometer in het oor steekt en op de blauwe knop drukt, kunt u in 1 sec. meten. U kunt de modus "10-secondenmeting" nu niet gebruiken.

GentleTemp 510 Nederlands

OMRON

	Is het lenshoesje wel geplaatst? en voer de	Plaats het lenshoesje meting uit.
De gemeten temperatuur Heeft u de thermo- Verwijder de thermo-is lager dan 34°C (93.2°F). meter verwijderd meter pas uit het oorL z	meter verwijderd meter pas uit het oorvoordat de meting nadat de metingwas voltooid? is voltocid.
De gemeten temperatuur is Is de infrarood- Ga terug naar de winkel hoger dan 42.2°C (108.0°F). sensor beschadigd? waar u het apparaatH z	Is het lenshoesje Vervang het lenshoesjebeschadigd? door een nieuwe.
De temperatuur van de Bij de ze temperaturen Meet de temperatuur thermometer is lager dan word 10°C (50°F).Rt	dt de temperatuur nadat u de thermometerin de kamer waar u niet goed gemeten.
De temperatuur van de thermometer is hoger dan 40°C (104°F).RH
38

5.2 Vraag en antwoord

Hoeveel metingen kan ik achtereenvolgens uitvoeren?

U kunt achtereenvolgens drie metingen uitvoeren. Daarna is de thermometer warm en wordt mogelijk niet goed meer gemeten. Als u meer dan drie keer wilt meten, wacht dan tien minuten en meet opnieuw.

De weergegeven temperatuur is nogal hoog.

1 Het lenshoesje werkt misschien niet goed.

2 U heeft de thermometer waarschijnlijk uit een koele of koude kamer gehaald. Laat de thermometer tenminste dertig minuten liggen in de kamer waar u de temperatuurmeting wilt uitvoeren. Als u de thermometer bewaart in de kamer waar u de temperatuurmeting wilt uitvoeren, kunt u de thermometer direct gebruiken.

GentleTemp 510 Nederlands

OMRON

Wijkt de gemeten temperatuur van het rechter oor af van de temperatuur gemeten in het linker oor?

Bij gezonde personen mag er geen groot verschil in de gemeten resultaten zijn. Verschillen kunnen ontstaan doordat de lens niet op dezelfde wijze naar binnen is gestoken. Geadviseerd wordt om dan de "10 seconden"-functie te gebruiken (zie paragraaf 3.2)

De weergegeven temperatuur is nogal laag.

1 Het lenshoesje is vuil.
2 De infraroodsensor is vuil.
3 U heeft de thermometer uit het oor genomen voordat de meting was voltooid.
4 Het oor is koud. Het meetresultaat kan laag zijn wanneer u een ice pack gebruikt of in de winter nog maar net bent binnengekomen.
5 De thermometer is niet diep genoeg in het oor gestoken.
6 De infraroodsensor wijst niet naar het trommelvlies. Gebruik de "10 seconden" functie (zie paragraaf 3.2).

6 SPECIFICATIES

Naam: GentleTemp 510

Type: MC-510-E2

Spanning: 3V DC (lithiumbatterij CR2032)

Verbruik: 0.05 W

Levensduur batterij: Met een nieuwe batterij ca. 5000 metingen

Sensor: Thermozuil

Temperatuurweergave: 3 cijfers van +°C, elk 0.1°F of °C

Nauwkeurigheid: Volgens NEN-EN 12470-5 Clinical

Gebaseerd op de meting van een standaard

"black body" bij een kamertemperatuur van 25°C (RH 50 %)

Nauwkeurigheid: Volgens NEN-EN 12470-5 Clinical

(Fahrenheit) thermometers – Part 5 Performance of infra-red

Gebaseerd op de meting van een standaard

"black body" bij een kamertemperatuur van 77°F (RH 50 %)

Meetgebied: 34°C - 42.2°C (93.2 - 108°F)

Omgevingsvoorwaarden: Omgevingstemperatuur 10°C-40°C (50°F-104°F)

Relatieve luchtvochtigheid: 30 - 85%

Opslag: Omgevingstemperatuur; -20°C-60°C (-4°F-140°F)

Relatieve luchtvochtigheid: 10 - 95%

Accessoires: Bewaardoos, handleiding, lenshoesjes (10 stuks)

Op de thermometer is al een lenshoesje geplaatst.

Optie: Lenshoesje speciaal voor de GentleTemp 510 ^® serie, Sondehoes MC-EP1

GentleTemp 510 Nederlands

OMRON

Technische wijzigingen voorbehouden en de technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Opmerking

Voor huishoudelijk gebruik is ijking niet nodig. Voor professioneel gebruik adviseren wij de thermometer één keer per jaar te ijken.

Dit OMRON-product is vervaardigd onder het strikte kwaliteitsborgings- systeem van OMRON Healthcare Co. Ltd., Japan.

CE 0197

= Type BF

Fabrikant OMRON HE	HEALTHCARE Co., Ltd.53, Kunotsubo, Terado-cho, Muko, Kyoto,617-0002 JAPAN
Vertegenwoordigingin de EUEC REP	OMRON HEALTHCARE EUROPE B.V.Scorpius 33, 2132 LR HoofddorpNEDERLANDwww.omron-healthcare.com
Productlefacilltelt	OMRON (DALIAN) CO., LTD.Dalian, CHINA
Dochteronderneming	OMRON HEALTHCARE UK LTD.Opal Drive, Fox Milne, Milton KeynesMK15 0DG, U.K.
	OMRON MEDIZINTECHNIKHANDELSGESELLSCHAFT mbHJohn-Deere-Str. 81a, 68163 MannheimDUITSLANDwww.omron-medizintechnik.de
	OMRON SANTÉ FRANCE SAS14, rue de Lisbonne93561 Rosny-sous-Bois Cedex, FRANKRIJK

Geproduceerd in China
